Как правильно вязать арматуру на фундамент своими руками. Как правильно вязать арматуру для фундамента

Каркас: как правильно вязать арматуру для ленточного фундамента частного дома

Начиная с этапа проектирования, и заканчивая монтажными работами, стальным стержням для армирования уделяют повышенное внимание. И это вполне оправданно, ведь именно она обеспечивает необходимые конструкционные качества ленте. Грамотный подход в организации работ по сборке железобетонного основания для дома включает правильный расчет и монтаж металлического каркаса.

Увеличиваем прочность или как правильно армировать ленточный фундамент: виды арматуры и ее назначение

Правильно подобранный бетон для основания дома обладает высоким уровнем прочности, однако при этом он слабо противостоит нагрузкам на изгиб, сдвиг и растяжение. Другими словами конструкции недостает достаточной степени пластичности, из-за чего она трескается или расслаивается. Эти недостатки способен устранить армирующий скелет.

Перед тем, как правильно вязать арматуру для ленточного фундамента, неплохо узнать о ней более подробно. По функциональным параметрам стальные стержни делятся на три вида, но отнюдь не факт, что все они будут задействованы в одной конструкции:

Рабочие – самые крупные стержни, которые выполняют ключевую задачу по противостоянию растягивающим деформациям. Они обычно расположены вдоль ленты.
Конструктивная – используется в случае, когда длина балки довольно большая и осевая жесткость сводится к минимуму. В целях монолитности каркаса ряды рабочей арматуры связывают поперек стержнями меньшего диаметра.
Анкеровочная – за исключением оснований для заборов с кирпичными столбами, лента редко бывает линейной. Обычно для дома основа выглядит в виде замкнутой фигуры с отводами внутри. Чтобы надежно скрепить конструкцию в узлах примыкания используют закладные элементы того же диаметра, как и у рабочих стержней.

Строитель, знающий, как правильно армировать ленточный фундамент, обязательно учтет пропорциональное содержание арматуры и бетона. В нашем случае минимальное присутствие стержней в конструкции должно быть 0,1% от общего сечения фундаментной балки. Однако это в теории, на практике же стержней содержится всегда больше нормы, тем самым гарантируется запас прочности.В основаниях со сложными поперечными сечениями типа Т и Н велика вероятность возникновения разрывающих нагрузок, действующих на выступающие элементы. Чтобы компенсировать эти воздействия, используют сложные С- и Г-образные закладные элементы, повторяющие по форме поперечный срез балки.

Важно! Грамотно распределенный в пространстве каркас всегда полезнее, чем беспорядочная укладка больших объемов стержней.

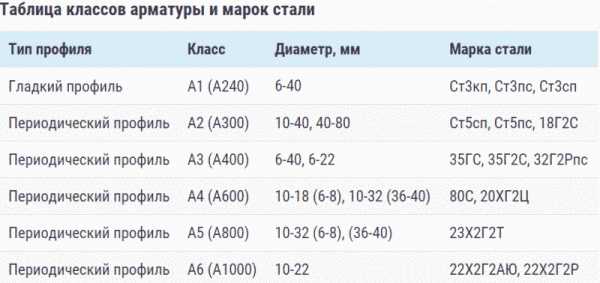

Виды материалов для арматурного каркаса стандартного ленточного фундамента частного дома

Для армирования стандартами допускается применение горячекатаных строительных прутьев периодического профиля, термически обработанные или механически упрочненные стержни. Они бывают шести классов и обозначаются литерой «А» с римскими цифрами. Чем выше класс, тем больше прочность, также существуют отличия в сечении. Некоторые особенности заключаются в следующем:

Первый класс – гладкие прутья с круглым профилем.
Второй класс – оснащен выступающими ребрами, расположенные навивкой. У всех старших классов ребра расположены «елочкой».
Индекс «Т» – означает термически упрочненный продукт.
Индекс «С» — стержни, пригодные к свариванию.

Рабочий арматурный каркас для ленточного фундамента выполняется из прутьев класса А2 или старше исходя из конструкционных требований. Для распределительного поперечного армирования при компенсации нагрузок на изгиб и скручивание используется продукция класса А1 или А2.

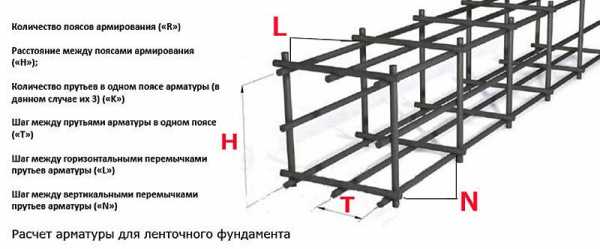

Расчет сечения и количества арматуры

Нормативные акты регламентируют количество прутков в бетонной балке для достижения оптимальных параметров прочности. Общее сечение продольных стержней не может быть меньше 0,1% площади профиля фундаментной ленты. Чтобы вычислить количество металлических изделий достаточно знать площади сечения прутка и основания. Комфортно выполнить подсчеты число стержней поможет готовая таблица.

Например, для армирования берется 8 рядов прутков диаметром 10 мм. По таблице их общая площадь составит 628 мм. Подобный каркас способен укрепить ленту шириной 500 мм и глубиной 1200 мм. Подобные вычисления аналогичны и для мелкозаглубленных фундаментов зданий.

Ко всему прочему, следует определить сечение стержней, участвующих в конструкции. Исходные показатели зависят от многих факторов. Осуществить упрощенный расчет можно при помощи таблицы.

Условия использования арматуры	Минимально допустимый диаметр стержней, мм	Нормативный документ
Продольная арматура вдоль стороны длиной не более 3 м	10	Приложение 1 к Пособию «Армирование элементов монолитных железобетонных зданий» М.,2007
Продольная арматура вдоль стороны длиной более 3 м	12	«То же»
Поперечная арматура (хомуты) вязаных каркасов высотой не более 80 см	6	п.3.106 Руководства по конструированию бетонных и железобетонный конструкций из тяжелого бетона (без предв. напряжения) М., 1978
Поперечная арматура вязанных каркасов высотой более 80 см	8	«там же»

Основное: как правильно вязать стальную арматуру для ленточного фундамента домостроения?

Наиболее распространен ручной способ вязки с применением подручных мехсредств. В их роли выступают плоскогубцы или вязальный крючок. Кроме инструмента нужны фиксаторы и расходный материал в виде стальной проволоки или пластиковых хомутов. Проволока выпускается двух видов:

Оцинкованная.
Из черного металла.

Специалисты, знающие, как и чем правильно армировать стандартный ленточный фундамент, уверяют: когда арматура будет погружена в бетон полностью, то выбирают обычную проволоку, а если планируется основание с выводом связывающих элементов – используют прокат с цинковой оболочкой. Металлический прокат связывают металлической проволокой, а композитный – пластиковыми хомутами. Не стоит менять стальной прокат на гибкий ПХВ – особой выгоды не будет, а вот, в прочности конструкции можно проиграть.

Есть еще один способ – вязка с применением специальных электроинструментов. Сюда относят насадку-крючок для дрели и вязальный пистолет. Последний представляет собой профессиональный механизм, и приобретать его для единовременного использования нерентабельно. Сборка каркаса при помощи электросварки мало того, что требует наличия оборудования и навыков, но к тому же лишает конструкцию гибкости и подвижности.

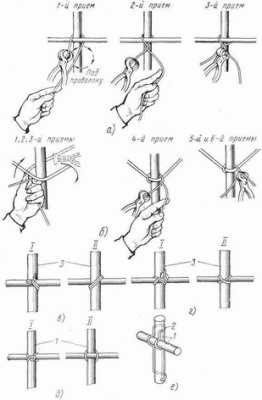

Технологии вязки каркаса

Начинать работу лучше с короткого участка фундаментного основания, это позволит «набить руку» и далее продвигаться увереннее. На ровной площадке следует расположить два длинных линейных прута, выровняв их концы. На расстоянии 15-20 см от торцов привязать поперечные распорки, остальные элементы крепятся с шагом около 50 см. Для вязки нарезается проволока длиной около 20 см.

Первый способ

Согнуть проволоку пополам.
Считая от петли, выгнуть проволоку вокруг пальца на одну треть.
Наложить готовую деталь на узел соединения и захватить петлю крючком.
Провернуть инструмент вокруг оси и захватить им другой конец проволоки, потянув при этом проволоку на себя.
Сделать 4-5 оборотов.
Вытянуть цангу и загнуть или обрезать концы.

Мастера, знающие, как правильно вязать арматуру для монолитного ленточного фундамента, уверяют, что количество оборотов определяется опытным путем. Обвязка не должна быть слишком натянута, и вместе с тем, слабое крепление также не приветствуется.

Второй способ

Проволочную заготовку сложить пополам.
Прижать проволоку к арматурному стержню и завернуть ее концы на себя.
Вставить в петлю крючок и провернуть его 4-5 раз.
Концы проволочной заготовки загнуть или обрезать.

Каркасная конструкция после этого получается довольно надежной, а монолитная основа – прочной и долговечной.

Третий способ

Сложить отрезок проволоки пополам.
Завести заготовку снизу скрепляемого узла.
Крючком захватить петлю.
Загнуть через цангу оставшиеся концы.
Образовавшуюся петлю провернуть 4-5 раз.

Метод дает возможность жесткой фиксации перекрестных узлов. Остается только выполнить расчет количества цемента для заливки основания.

Четвертый метод

Свернуть проволочную заготовку вдвое.
Установить крючок в петлю и захватить им же второй конец заготовки.
Завернуть проволоку вниз, одновременно перекидывая ее через цангу.
Натянуть крючок на себя и провернуть 4-5 раз.

Способ доступен для новичков, а также используется при работе с полуавтоматической винтовой цангой или с шуруповертом с насадкой.

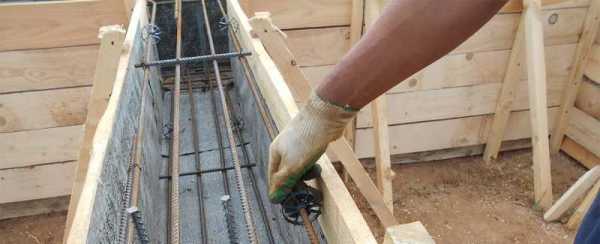

Собранный каркас должен быть дистанцирован от опалубки на расстояние не менее 50 мм. Для этого используют полые пробки, пластиковые стержни или любой доступный гидрофобный материал. В некоторых случаях имеет смысл организовать подготовку бетоном М100 и укладывать на него армирование. После застывания устанавливается готовый каркас с последующей окончательной заливкой основания.

stroimass.com

Как правильно вязать арматуру для фундамента

Железобетонные монолитные конструкции – одно из обязательных условий прочности, надежности и долговечности объекта. Железобетонное сооружение означает, что бетон армирован при помощи специального каркаса, связанного или сваренного из арматурных прутьев. О том, как правильно вязать арматуру для фундамента, следует узнать перед тем, как армировать бетон на своем приусадебном участке, возводя дом, гараж или другие долговечные объекты.

Варианты вязания арматуры

Основы правильной вязки арматуры

В основном в индивидуальном строительстве армирующий каркас используется при закладке ленточного фундамента. Ленточное основание — это монолитная конструкция из бетона и армокаркаса внутри, в которой каркас принимает на себя нагрузки растяжения и боковые сдвиги грунта. Из-за разнонаправленных нагрузок на арматурный каркас важно правильно сделать его расчеты, а также узнать параметры дома или другой постройки, использующей арматуру в конструкции, количество стройматериалов и их характеристики.

Чтобы своими руками связать арматурный пояс для любого типа фундамента, в котором он может использоваться, нужно уметь правильным способом связывать поперечные и продольные сочленения прутьев. Сварка очень часто не рекомендуется для сборки арматурного каркаса из-за слишком жесткого соединения, которое при достаточно сильных нагрузках может лопнуть и ослабить всю конструкцию. Поэтому следует использовать специальный заводской или самодельный крючок плюс знать основные схемы размещения арматурных стержней в бетоне.

Параметры арматуры при расчете каркаса для ленточного фундамента

Вязальная стальная проволока должна быть мягкой или отожженной, и чтобы правильно вязать арматуру крючком, необходимо изучить требования к вязальной проволоке, которые регламентируются в ГОСТ 3282.

Профессиональные строители категорически отрицают вязание металлической арматуры пластиковыми хомутами, которыми разрешается вязать стеклопластиковую арматуру, так как льющаяся в опалубку масса бетона смещает точки вязания вместе с раствором. Плитные бетонные фундаменты – отдельная тема, и в них армокаркас разрешается сваривать. Существуют готовые промышленные арматурные сетки, сваренные из прутьев. Но такой каркас стоит намного дороже самодельного, к тому же торцевые сочленения нужно дополнительно усиливать П-образными хомутами на месте, что делает сварной каркас еще дороже. Поэтому для фундамента частного или дачного дома арматурный каркас проще связать вручную, используя бухту мягкой проволоки, специальный вязальный крючок, и инструкцию к работе.

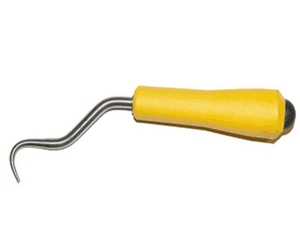

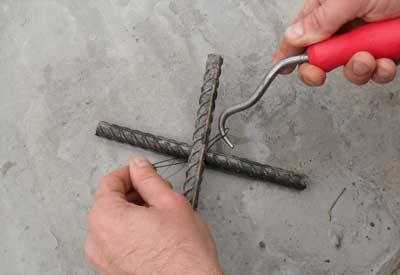

Крючок для связывания арматурных стержней

При вязании каркаса под фундамент операции выполняются в следующем порядке:

Отрезок вязальной проволоки длиной 20-25 см используется для вязки армостержней Ø 8-16 мм. Отрезок такой длины нужно отрезать от бухты;
Отрезок сгибается по центру пополам, подводится под пересечение стержней по диагонали;
Острый конец вязального крючка нужно продеть в петлю, которая получилась при складывании отрезка проволоки;
Хомут, который получился из отрезка проволоки, следует туго натянуть;
свободный конец хомута накладывается на рабочий конец вязального крючка;
теперь вяжем два пересечения вместе: при вращении крючка на 3-5 оборотов получится прочная, но гибкая скрутка;
После вынимания вяжущего крючка из петли оставшиеся свободные концы проволочного хомута нужно загнуть внутрь армокаркаса.

Важно: Если для аромкаркаса используется арматура Ø 25 мм и больше, пересечения стрежней следует обязательно сваривать, а не связывать. Связанные стыки могут разрываться при эксплуатации готового армированного фундамента под весом бетона и здания.

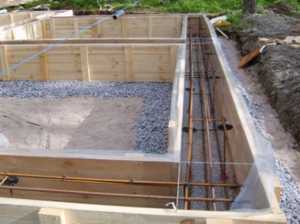

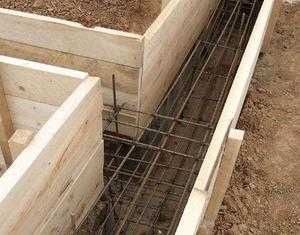

Готовый армокаркас

Распространенные ошибки при вязании армирующего каркаса, которые не нужно повторять:

Прямые отрезки стержней по углам каркаса соединяются методом перехлеста;
Армирующий каркас установлен не на подкладках, а на вертикальных прутьях каркаса;
В разрезе бетонной ленты арматурных вяжущего и армирующего материала меньше, чем 0,1% от общего объема бетона;
Нет защитного слоя по бокам опалубки, из-за чего стержни могут соприкасаться с материалом опалубки.

Угловые пересечения прутьев каркаса в ленточном фундаменте нельзя просто связывать и оставлять в виде перехлеста стержней. Соединение прутьев делается согласно специально разработанных для таких случаев схем анкеровки, одна из которых представлена ниже:

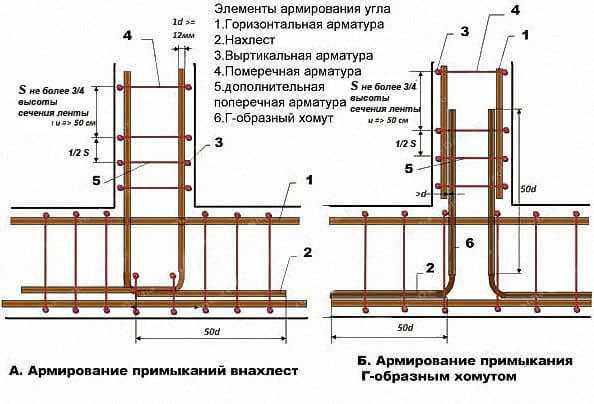

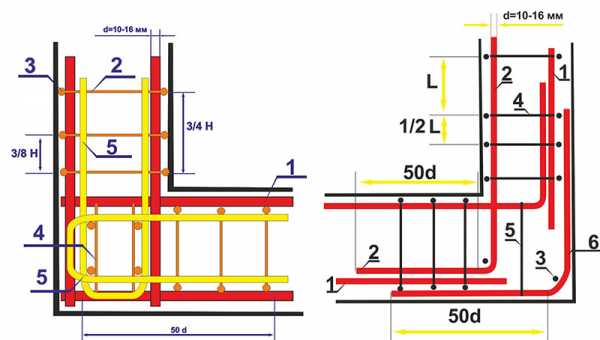

Схемы анкеровки углов каркаса

Армирование бетонного фундамента должно учитывать некоторые особенности ленточной конструкции:

Армокаркас для бетонной ленты можно связать как как грунте, так и в готовой опалубке. Для этого используются арматурные прутья, металлические хомуты и анкера;
Глубокозаглубленный фундамент армируется перед установкой щитовой опалубки – такой вариант предпочтительнее из-за того, что тяжелый каркас не придется опускать в траншею и деформировать его;
Армокаркас нужно усиливать П-образными или Г-образными анкерами по углам конструкции;
Чтобы обеспечить защиту каркаса снизу бетоном, используются подпорки размером 5-7 см, которые называются стаканами;
Удлинение коротких продольных стержней происходит внахлест, перехлест должен быть ≥ 20 диаметров стержня, или ≤ 25 см;
Нельзя размещать армокаркас на камнях, кирпичах или отрезках арматурных прутьев – должны использоваться только железные, пластмассовые или бетонные подкладки;
Сочленения арматуры внахлест нужно разносить вразбежку – в одном сечении не должно соединяться большее половины общего сечения продольных прутьев.

Важно! Хомуты в армокаркасе используются для создания и удержания геометрии конструкции. Поэтому диаметр длинных горизонтальных стержней должен быть 6 для длины ≤ 0,8м и 8 мм для длины стержней ≥ 80 см.

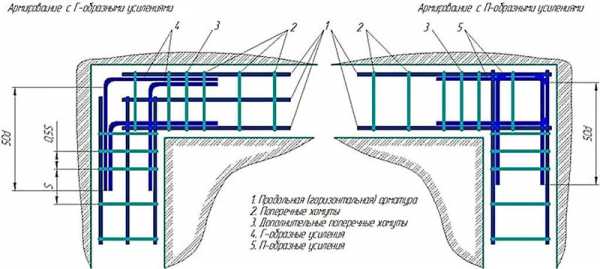

Армирование ленты с Г-образными и П-образными усилениями

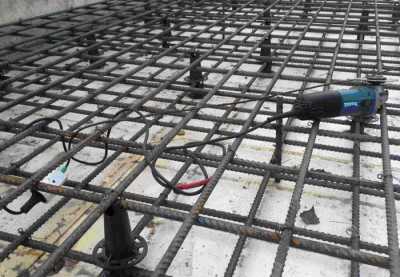

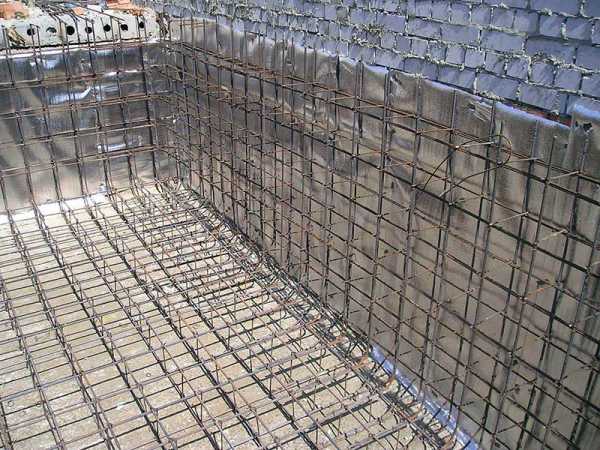

Армирование плитного плавающего фундамента должно учитывать некоторые особенности конструкции и не повторять распространенные ошибки:

Стержни по углам верхнего и нижнего уровней должны связываться П-образными хомутами;
Нельзя использовать одну армирующую сетку вместо двух каркасов – нижний каркас принимает на себя нагрузки растяжения от веса дома, а нагрузки от сил пучения прикладываются к верхнему слою каркаса. Одна армосетка допускается при толщине бетонной плиты ≤ 15 см;
Несоблюдение обеспечения бетонных защитных слоев для каркаса сверху и снизу. Слои бетона должны быть толщиной ≥ 5-7 см;
Размер ячеек армирующей сетки должен быть ≤ 40 см, оптимальные размеры ячеек принимаются в 20 см.

Для сборки армокаркаса плиты из бетона верхний пояс сетку фиксируется при помощи таких скобогибочных приспособлений, как «столики», «кондуктора», «пешки», «лягушки», «клюшки», «пауки», и другие опорные элементы с разогнутыми прутьями, которые упираются в конструкцию нижнего пояса.

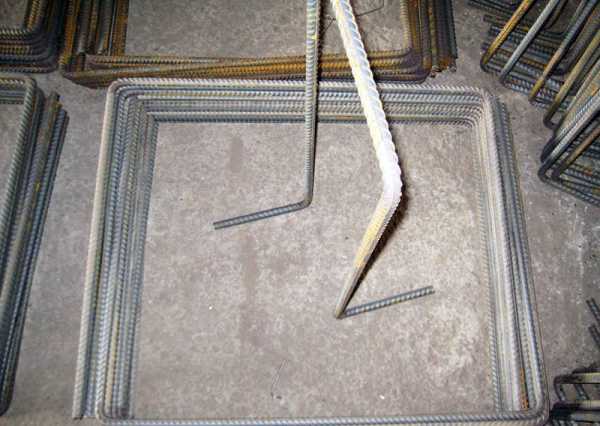

Скобогибочные изделия для армирующих каркасов и сеток

Изгибание арматурных стержней не должно проводиться при помощи газовой сварки. Прутья сгибают на специальных гибочных станах или обоймах, в которых можно выставить необходимых радиус.

Около несущих стен фундамент должен усиливаться дополнительными прутьями, так как размеры ячеек сетки возле стен в два раза меньше остальных. Если для основания применяются плиты с ребрами жесткости, то армокаркас используется такой же, как и для ленточного фундамента или ростверка.

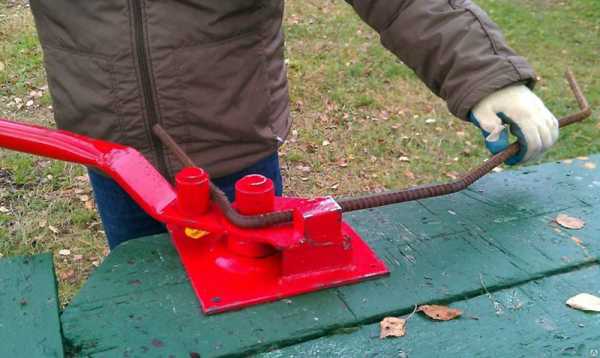

Гибочный станок

Армирование ростверка

Из-за того, что ростверк похож на ленту фундамента, многие мастера допускают ошибки в его армировании. К бетонной ленте в районе подошвы прикладываются нагрузки растяжения от веса дома, верхняя часть фундамента испытывает нагрузки от сезонного пучения грунта. Ростверк же никогда не испытывает нагрузок от сил пучения, так как он возвышается над почвой и имеет воздушную прослойку или слой пенополистирола, который сминается при деформациях. К ростверку прикладываются только вертикальные силы изгибания на участках защемления опор.

Важно: В ростверке армирующий каркас обязательно усиливается продольной арматурой, связанной стальными хомутами. Усиление проводится для верхних колонн, свай или столбов, а также для нижнего армопояса.

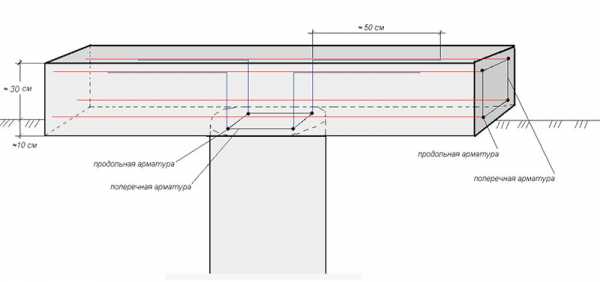

Армирование ростверка для свай

Сечение армирующего каркаса бывает разных типов:

Если опалубка трубчатая, то каркас можно связать круглым или квадратным;
Для столбчатого фундамента в опалубке из сборных щитов используются круглые или квадратные хомуты, которыми вяжутся вертикальные прутья арматуры;
В одной опоре должно быть не менее четырех продольных стержней.

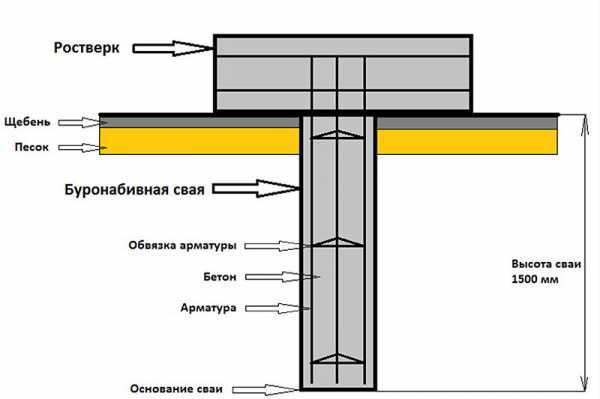

Армирование сваи

Низ свай армировать не нужно. Оголовок сваи на расстоянии 1 метра от нижней части необходимо армировать и залить бетоном. Вертикальные прутья арматуры сгибаются под углом 900 с последующим увязыванием с ростверком.

Армирование свай

Самодельный армирующий каркас делается только на скрутках мягкой вязальной проволоки. Готовые армокаркасы для плавающих, плитных, свайных и столбчатых фундаментов скрепляются при помощи электросварки. Газовую сварку использовать запрещено, так как стержни арматуры при этом становятся мягкими в местах прогрева.

Используя приведенные выше рекомендации, связать арматурный каркас или сетку можно самому – на грунте или в опалубке. Каждый тип фундамента имеет свои конструктивные отличия, влияющие на толщину защитного бетонного слоя, и наиболее сложная операция при армировании — анкеровка углов основания, усиление участков растяжения и сдавливания.

rfund.ru

Как правильно вязать арматуру на фундамент

Любая постройка, в том числе частный коттедж или загородный садовый домик, в основе своей конструкции обязательно имеет фундамент.

Большинство фундаментов для частных домов выполняется в виде ленточных железобетонных с арматурным каркасом.

Перед заливкой бетона важным вопросом, который стоит перед строителями, является вопрос, как правильно вязать арматуру на фундамент.

Далее рассмотрим этот процесс более подробно.

Армирование фундаментов особенности

Вязка арматуры

Арматура, входящая в конструкцию фундамента, дает ему возможность работать на растяжение и изгиб.

Тем самым противостоять различным неравномерным нагрузкам на фундамент, возникающим во время эксплуатации дома и всех его конструкций.

Арматура входит в конструкцию фундаментов в виде плоских или пространственных каркасов, состоящих из рабочей арматуры и соединительных стержней.

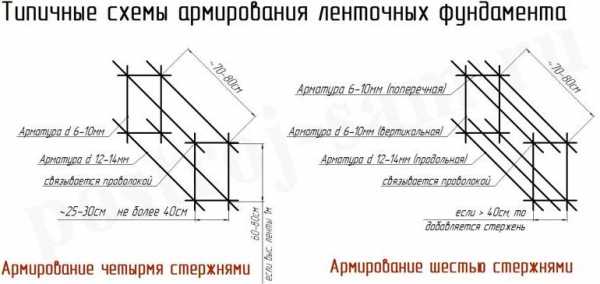

Ленточный фундамент обычно армируется пространственным каркасом, в котором продольные стержни выполняются из рабочей арматуры класса АIII или АIV диаметром 12-14мм.

Поперечные стержни изготавливаются в виде прямоугольных гнутых колец из арматуры класса АI, AII, AIII и диаметром 8-10 мм. Сборка каркасов выполняется обычно в специально оборудованном месте под навесом для удобства работы во время дождя.

Далее изготовленные каркасы переносятся на рабочее место и связываются между собой. Если размеры каркасов очень велики, то их можно собирать непосредственно на месте будущего фундамента.

Маркировка и виды арматуры для фундаментов

Для устройства фундаментов под подавляющее большинство частных домов используется арматура класса АIII периодического профиля в качестве рабочей арматуры и класса АI с гладкой поверхностью в качестве соединительной. Рабочая арматура имеет диаметр от 8 до 14мм и выпускается в виде отдельных прутков длиной 6; 9; 11,7м.

Вспомогательная соединительная арматура имеет диаметр от 4 до 10 мм и может выпускаться как в виде стержней, так и виде бухт. Арматура периодического профиля выполнена с рельефным рисунком на поверхности в виде елочки или змейки.

Это позволяет рабочей арматуре иметь лучшее сцепление с бетоном. В качестве рабочей арматуры используют в основном арматуру периодического профиля.

Для соединительной арматуры, которая служит для связи рабочей арматуры в каркасах, можно применять стержни с гладкой поверхностью. Помимо класса прочности в маркировке арматуры могут присутствовать следующие буквы,которые означают:

с – арматура может соединяться с помощью сварки
к – прутки с защитным антикоррозионным покрытием
т – термомеханически упрочненная сталь

Для фундаментов небольшого дома наличие буквенных обозначений в маркировке необязательно.

В последнее время наряду с традиционной стальной арматурой на строительном рынке появилась так называемая стеклопластиковая арматура. Она имеет ряд преимуществ перед стальной:

малый вес
отсутствие коррозии
невысокая цена

Стеклопластиковая арматура соединяется между собой только с помощью вязки проволокой. Она также выпускается различных диаметров и с рифленой поверхностью, как и обычная стальная.

Способы соединения арматуры в каркасы

Сегодня основными способами соединения арматуры в каркасах фундаментов являются следующие:

соединения с помощью сварки
соединение арматуры путем вязки проволокой

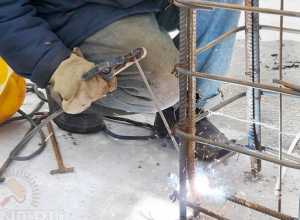

Сварка арматуры

Соединение арматуры сваркой может выполняться, если марка ее имеет литеру «С».

Однако применение сварки имеет ряд отрицательных моментов.

Если квалификация сварщика невысока, арматура может излишне пережигаться, при этом теряются ее прочностные качества.

Наоборот, при недостаточных проварах стыков арматурные каркасы могут нарушиться при бетонировании и вибрировании бетонной смеси.

Соединение путем вязки – это наиболее универсальный метод при устройстве фундаментов различной конструкции: плитных, ленточных, столбчатых, свайных.

При этом в чертежах указывается как правильно вязать арматуру на фундамент и дается схема.

Материалы и инструменты для вязки арматуры

Перед началом работ по армированию фундамента необходимо приобрести все необходимые материалы согласно проектной документации на фундамент дома. Также необходимо иметь вязальную проволоку и инструмент для ее вязки, необходим инструмент для резки арматуры. Для выполнения работ потребуется:

продольная рабочая арматура требуемой марки и диаметра
поперечная соединительная арматура
проволока для вязки арматурных каркасов диаметром 1мм
специальные крючки для ручной вязки
болгарка с диаметром диска 125мм или 230мм
рулетка и маркер
шуруповерт со специальной насадкой в виде крючка для ускоренной вязки

Для монтажа опалубки и бетонирования фундамента понадобится дополнительный инструмент, который можно взять в аренду или приобрести. Если работу выполняет специализированная организация, вопрос с инструментом отпадает.

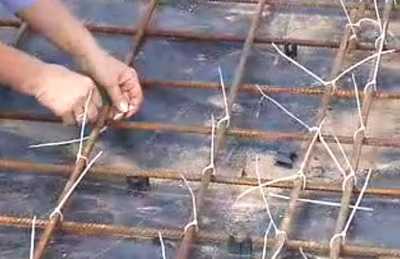

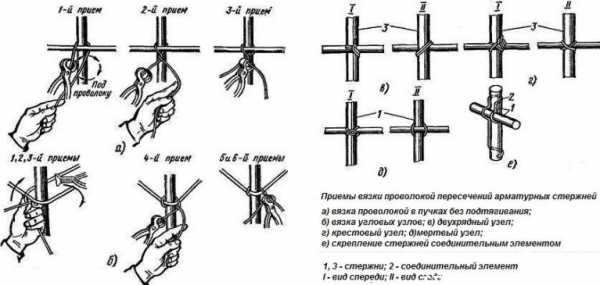

Способы вязки арматуры вручную

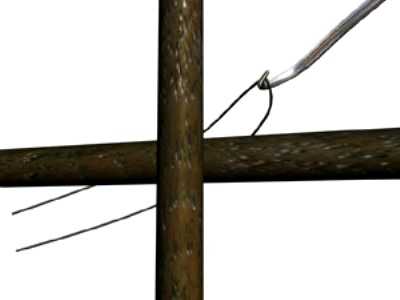

Рассмотрим вариант вязки арматуры крючком вручную, так как этот способ является основным на всех стройках и самым дешевым. Для этого понадобится вязальная проволока диаметром 1 мм, она должна быть мягкая или отожжённая, конечно, сама арматура и простейший крючок, который легко найти в продаже или изготовить самому. Последовательность операций в данном случае будет следующая:

берется приготовленный кусок проволоки примерно 30 см и перегибается вдвое
проволока заводится снизу под арматуру так, чтобы петелька была видна
крючком проволока захватывается за петлю
второй конец проволоки заводится на крючок и перегибается
теперь делается от трех до пяти оборотов, и крючок вынимается – на все операции уходит несколько секунд

Способы вязания арматуры

Это способ при ручной вязке крючком. Можно несколько усовершенствовать его и использовать специальный полуавтоматический крючок с винтом в ручке.

После выполнения всех перечисленных операций ручка крючка тянется на себя, а крючок при этом вращается вокруг своей оси. Этот вид крючка может ускорить операцию до нескольких секунд.

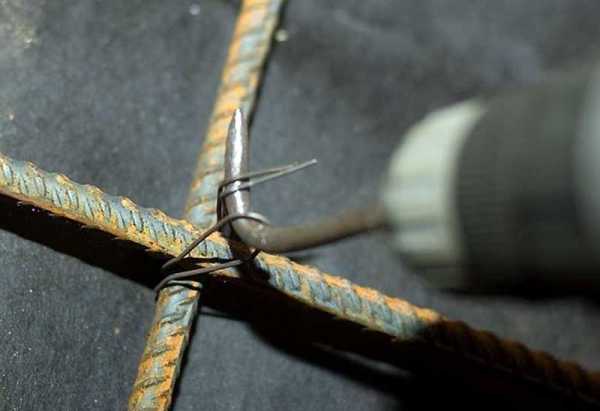

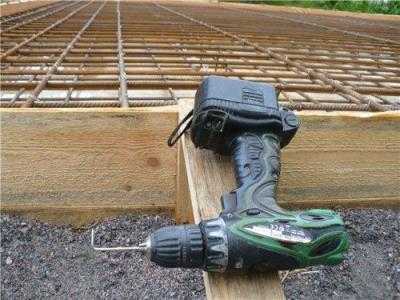

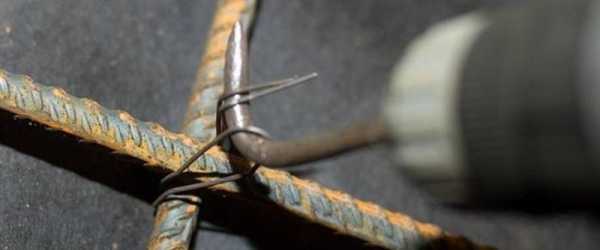

При больших объемах работ по вязке арматурных каркасов используют шуруповерт или дрель со специальной насадкой в виде крючка. Вся последовательность остается прежней, только закручивание проволоки выполняется электроинструментом.

Пожалуй, самый технологичный и быстрый способ вязки арматуры выполняется с помощью вязального пистолета. Весь процесс вязки одного стыка составляет 0,8 секунды.

Однако стоит сказать, что подобный пистолет стоит очень хороших денег и доступен фирмам, специализирующимся на больших объемах железобетонных работ, когда большое значение приобретает сокращение времени вязки арматурных каркасов. При этом один человек может выполнить эту операцию одной рукой, а второй – придерживать арматуру, не прибегая к помощи напарника.

Арматура при возведении фундаментов является незаменимым элементом. Ее размеры, диаметр, класс, количество определяются на стадии составления проекта. Поэтому при строительстве необходимо четко следовать всем требованиям, заложенным в чертежах.

При покупке необходимо интересоваться наличием сертификата соответствия. А при монтаже каркасов необходимо строго соблюдать все размеры, а также толщину защитного слоя для правильной работы фундаментов. После небольшой тренировки можно легко освоить, как правильно вязать арматуру на фундамент дома своими руками.

О том, как быстро вязать арматуру для фундамента – представлено на видео:

foxremont.com

как правильно вязать и нужно ли вообще?

Иногда даже такая мелочь, как вязка арматуры для фундамента, порождает множество вопросов. Чем вязать? Как вязать? А может лучше варить? Сейчас разберемся со всеми этими вопросами.

И в первую очередь раз и навсегда развенчаем сомнения тех, кто выбирает между связыванием и сваркой. Есть несколько причин, которые делают использование вязальной проволоки предпочтительным:

Сваривать дороже, сложнее, опаснее. Необходимо специальное оборудование, электродуговая сварка представляет риск для здоровья, пожароопасна. Нужно подвести на участок электричество, найти специалиста.
Сварка менее надежна. Даже при небольшом объеме фундамента приходится соединять сотни точек и редко когда сварщик качественно проваривает каждый штык.
Нагрев до таких высоких температур нарушает внутреннюю структуру металла и изменяет его химический состав, он становится более хрупким, менее прочным на изгиб и разрыв — основные типы нагрузки, ради которых металл используется в бетоне.

Особенно вредно сваривать типы арматуры, не предназначенные для такого способа обработки.

Допустимо прихватывать сваркой только разновидность, имеющую в маркировке букву «С» (свариваемая).

Кроме того, сварка неудобна при работе в труднодоступных местах. Тяжело представить себе сварщика в узкой траншее при закладке ленточного фундамента.

Вязка проволокой проще, быстрее, удобнее и дешевле. Осталось рассмотреть как вязать арматуру для фундамента, что использовать и каким инструментом пользоваться.

Чем связывать?

Стандартным материалом является обожженная стальная проволока. Некоторые специалисты предпочитают оцинкованную, но в защите от коррозии нет никакого смысла, потому что после заливки фундамента проволока вообще не нужна, да и ржаветь в бетоне она будет медленно.

Не стоит брать необожженную проволоку, потому что она недостаточно пластична, при связывании будет трескаться и рваться.

Если же вам все-таки подсунули такой материал, то вовсе необязательно ехать в магазин и скандалить с продавцом.

Ее можно обжечь самостоятельно: положить в костер, чтобы она раскалилась докрасна, дать костру потухнуть и проволока готова.

Если процедура слабо помогла, то ее следует повторить.

Форма поперечного сечения — обязательно круглая, потому что сплющенную неудобно связывать. Диаметр — в пределах 1-2 миллиметров, в зависимости от толщины арматуры и предположительной нагрузки.

Для перевязки каркаса ленточного фундамента нужен диаметр покрупнее, потому что нагрузка на каждое пересечение прутков больше, для плиты допустимо брать тонкую проволоку.

Есть и альтернативы:

Хотя проволока довольно дешева, можно сэкономить на ее покупке, если есть старые покрышки грузового автомобиля. В них в качестве усиливающего корда используется аналогичная стальная проволока.
Исключение — некоторые импортные шины, в которых применяется полимерный корд. Извлекается металл обычно путем сжигания шины.
В последнее время все чаще встречается связка пластиковыми хомутами.

Функционально она ничем не уступает металлической, времени на работу уходит меньше, но при этом приходится мириться с более высокой стоимостью хомутов в сравнении с сталью.

Смотрите нашу видео-подборку по теме:

к оглавлению ↑

Инструмент для работы

Вязать арматуру можно при помощи различного инструмента:

Обычный крючок. Использование крючка — самый простой способ. Крючок можно купить готовый в магазине или соорудить самому из металлического прутка. Например, из электрода. Способ простой, проверенный, при должном уровне сноровки довольно быстрый. Но после нескольких сотен связанных узелков руки ощутимо устанут.
Крючок-полуавтомат. От предыдущего варианта отличается наличием спирали, аналогичной той, что используется в игрушке волчке.

Продольное движение рукоятки преобразуется во вращение крючка.
Крючок с электроприводом. Берем свой самодельный крючок и вставляем его в шуруповерт или небольшую дрель.

Это отличное решение при выполнении больших объемов работ в легкодоступном месте, например, при связке арматурной сетки плиты. Лезть в траншею ленточного фундамента с шуруповертом не очень удобно.
Вязальный пистолет. Профессиональный инструмент. Покупать его для того, чтобы перевязать арматура ленточного фундамента у себя дома, не стоит. Хотя можно взять в аренду или попросить у знакомых строителей. Вяжется с ним очень быстро и качественно.

За исключением последнего пункта, все инструменты доступны каждому за вполне умеренную цену.

к оглавлению ↑

Как делать связку самому?

Процедура проста, после получаса работы руки запоминают движения и все вяжется уже автоматически.

Как правильно вязать арматуру для фундамента:

Кусок проволоки длиной 20 см (плюс-минус несколько сантиметров) складывается вдвое и слегка сгибается.
Он просовывается под место пересечения двух прутков арматуры по диагонали.
Концы проволоки соединяются, под нее подсовывается крючок и производится несколько вращательных движений.
Переходим к следующему соединению.

Некоторые делают двойную обвязку — крест-накрест, но это отнимает в два раза больше времени, расходуется в два раза больше проволоки и при этом никакой пользы не несет.

Если одна перевязка выдерживает нагрузку, то дополнительная совершенно излишня.

Такое прочное соединение может потребоваться разве что в каркасе ленточного фундамента.

Выполняя работу, следует придерживаться некоторых правил:

Обвязка арматуры должна надежно фиксировать прутки. Ее основная и единственная функция — обездвижить арматуру, зафиксировать ее в том положении, в котором она должна располагаться в фундаменте.

Если прутки будут двигаться, то во время заливки бетона каркас может разрушиться.
Нельзя допускать, чтобы обвязка, как и сама арматура, «выглядывала» за пределы бетона, ее от воздуха, грунта, влаги должен защищать минимум 5-сантиметровый слой камня.

Иначе металл будет ускоренно ржаветь, повреждая при этом бетон и стальной каркас.
Совсем не обязательно всегда вязать каждое пересечение прутков. К примеру, обвязку прутков в сетке плиты можно производить через один — в шахматном порядке. Таким образом расход времени и проволоки снижается в два раза.

Стоит внимательно отнестись к качеству перевязки вертикальных прутков в каркасе ленточного фундамента. Большая относительная высота делает конструкцию неустойчивой, желательно использовать дополнительные распорки, которые не позволят каркасу опираться на стенки траншеи.

Если используются пластиковые хомуты, то желательно использовать пассатижи для надежного затягивания. Важно помнить, что на морозе полимер стягивается, становится хрупким и поэтому легко рвется. Использовать пластик при перевязке в холодное время года нельзя.

Смотрите нашу видео-подборку по вязке арматурных прутьев:

proffu.ru

Как правильно вязать арматуру для ленточного фундамента

Ленточный фундамент используется, как основа для строительства многих зданий. Его качеству напрямую зависит от качества бетона, арматурного каркаса и правильной последовательности работы.Как правильно вязать арматуру для ленточного фундамента известно не всем, хотя на тему строительства уже написано десятки материалов. Технология укладки ленточного фундамента проста, он считается одним из бюджетных вариантов.

И если хорошо поработать с арматурой, можно продлить срок службы основы под здание, избегая проблем в будущем.

Как правильно вязать арматуру для ленточного фундамента

Со временем основная нагрузка идёт не на бетонную часть фундамента, а на каркас. Если основа здания будет проседать, то это произойдёт путём продавливания. Больше всего страдает нижняя и верхняя часть арматуры.

В средине каркаса материал сохраняет относительную стабильность. Вот поэтому ключевое внимание уделяется выбору арматуры и её вязке, а уже потом цементу и замешиванию раствора.

Арматура для фундамента бывает разного вида, качественный материал всегда маркируется. Буква К на упаковке говорит о том, что арматура имеет покрытие и защиту от ржавчины и коррозии.

Если учитывать, что арматура в фундаменте полностью погружается в бетон, это качество можно назвать второстепенным. Будет удобно купить арматуру с обозначением С на упаковке. Этот материал можно не только связывать, но и обрабатывать сваркой. Такой подход позволит сделать действительно крепкий и устойчивый каркас.

Экономить на арматуре крайне не рекомендуется, ибо от неё зависит, какая эластичность будет у фундамента и как долго он прослужит. Дешёвая и некачественная арматура не имеет маркировки совсем. Отличить её можно и по внешнему виду.

Фундамент – главная часть в здании. Можно купить дешёвые обои или плитку для ремонта, но материалы для создания фундамента должны быть хорошими.

Что нужно для вязки арматуры

Если приготовить все нужные материалы и инструмент до работы, дело пойдёт быстрее. Для работы в обязательном порядке вам понадобятся такие вещи и материал:

Арматура

В продажу она поступает длиной около 6 метров. Есть возможность найти и более короткий вариант при необходимости. Длина арматуры и её сечение должны выбираться в индивидуальном порядке с учётом будущего фундамента. К примеру, сечение в 12 мм используют для строительства гаража или хозяйственной постройки. Если планируется строительство дома или общественного помещения, арматуру нужно выбирать более толстую.

Вязальная проволока

Покупайте материал из металла, где практически нет углерода. Будет идеально, если его совсем не будет в металле. Важна и толщина проволоки. Она должна быть такой, чтобы с ней было удобно работать, и она могла обеспечить необходимую прочность конструкции. Если проволока толстая, гнуться она будет плохо, если тонкая – придётся сложить её в несколько раз, что неудобно. Для обеспечения гибкости проволоки её накаляют на огне в течение получаса. На арматуре и проволоке не экономят. Пожалеете денег, будут серьезные проблемы потом, их решение тоже влетит в копеечку.

Крючки для вязки арматуры

Он или покупается или делается своими руками. Сделать этот прибор можно из проволоки, довольно толстой, чтобы не гнулась и рукоятки мастерка или штапеля. В прочем, если никогда с таким не сталкивались, а посмотрев в интернете, не разобрались сразу, проще будет купить.

Электроинструмент

Из инструмента будет нужна хорошая болгарка и набор дисков к ней. Болгаркой будете резать арматуру на нужные куски.

Для быстрой работы над фундаментом нужно минимум 3 человека. Это необязательно должны быть специалисты со стажем, достаточно будет мужчин с сообразительностью и золотыми руками. Один человек вяжет арматуру, второй – придерживает конструкцию во время вязки, третий – на подхвате и будет помогать переносить готовые блоки к опалубке.

Способы стыковки арматуры между собой

Перед вязкой арматуры определяется предполагаемая нагрузка на фундамент. От этого зависит, какой материал нужно выбрать и каким способом будет проходить вязка арматуры.

Есть несколько способов, которыми пользуются для создания каркаса из арматуры.

Стыковка арматуры на сварке

Вязка арматуры может проходить и с помощью сварки. Работа пойдёт быстрее, а вот результат можно назвать худшим из возможных вариантов. Во время сварочных работ металл становится тонким в местах соединения. Как следствие, теряется прочность конструкции. Каркас, созданный таким образом, будет держать только минимальную нагрузку. Дом на таком основании начнёт рушиться уже через пару лет. Внимательно стоит отнестись и к наличию вибраций. Они влияют на прочность.

Стыковка арматуры в нахлест

Этот способ вязки материала предполагает, связывание определённых элементов арматуры вдоль, а не поперёк. Остальные концы, которые должны свисать не меньше, чем на 15 см обматываются проволокой до хорошей устойчивости.

Вязка арматуры обожжёной проволокой

Связка арматуры проволокой считается самым перспективным вариантом создания каркаса. Можно создавать конструкцию любого размера конфигурации. Работа делается руками, поэтому показатель надёжности на порядок выше, чем при сварке. Ошибок в работе будет намного меньше, чем при работе внахлёст.

Помните, что от качества вязки арматуры зависит качество каркаса, а вследствие и всего фундамента. Если вы работаете с проволокой, то старайтесь связывать арматуру под углом в 90 градусов. Таким образом, получится обеспечить хорошее качество конструкции.

Вязка арматуры хомутами

Используется в основном, когда планируется строить здание небольшого размера. При этом нужно правильно рассчитывать будущую нагрузку на фундамент. Работа с пластиковыми хомутами продвигается не хуже, чем с проволокой.

Работать с ними удобно, они хорошо держат арматуру в каркасе. К недостаткам этого способа работы можно отнести относительную хрупкость соединений.

Пластик не ржавеет, но может со временем реагировать на перепады температуры. В результате при сильных морозах может лопнуть. Большой нагрузки на фундамент тоже быть не должно, пластиковые хомуты этого не выдержат.

Если же здание небольшое, без дополнительных деталей, то вязка арматуры для фундамента хомутами может быть актуальной.

Вязка арматуры особенности и нюансы

Первым делом рассчитываются размеры опалубки, и только потом начинается работа. Оставляйте примерно 5 сантиметров от края опалубки вниз и вверх. Каркас не должен доходить до самих краёв.

В короб будущего фундамента кладут кирпичные обломки и только потом на них устанавливают каркас. Верхний край заливки нужно отметить прямо на опалубке. Если не хочется возиться с кирпичами, можно купить в магазине уже готовые компенсаторы. Ставить каркас в короб можно прямо на них.

Схема работы с арматурой определяется типом опалубки. На каждую секцию арматуры понадобится до 30 см проволоки. Связывается материал только под прямым углом. Лишняя проволока делается петлёй, остатки проволоки после формирования петли удаляются.

Во время работы удобно пользоваться вязальным крючком. Его можно сделать самому или купить. В продаже есть специальные пистолеты для вязки арматуры. Удобно, что работа пойдёт быстрее и всё происходит практически на автомате.

Но, такое оборудование стоит солидных денег. И если вы не планируете в будущем работать в строительной бригаде, компании, или владеть ею, покупать пистолет не выгодно. Есть вариант взять его напрокат, если инструмент заинтересовал.

Работа без вязального крючка будет продвигаться медленно. К тому же есть риск получить травму, протягивая проволоку сквозь петлю. Для создания фундамента берите целую арматуру.

Заранее просчитывайте, какой метраж материала нужен для того, чтобы сделать каркас. Если длина каркаса собирается из двух частей арматуры, то место соединения будет самым слабым. Там бетон может проседать и как следствие будут трещины в фундаменте.

Расчёт материала и размеры опалубки нужно подобрать верно. Неплохо если этим займутся специалисты, а сам фундамент вы сделаете сами по их чертежам. Когда времени совсем мало, можно для работы можно нанять специалистов. Это обеспечит результат и качество.

Если это нужно основной каркас может иметь специальные ветки, расположенные вертикально. Они будут привязывать стены здания, и удерживать их на нормальном уровне. Вертикальные ветки из арматуры делают точно так же, как и основной каркас.

Они выводятся под окнами или по углам здания. Дополнительно вертикальные ветки ставятся посредине каждой глухой стены.

Дополнительные советы

Существует несколько небольших секретов, которые позволят выполнить работу качественно и относительно быстро. Об этом вам расскажет мало, какой мастер. Перед тем, как создавать каркас арматуру чистят от налёта ржавчины, если она есть и пыли с грязью. Берите для этого грубую щетку, чтобы весь налёт счистился. Если этого не сделать, то арматура может не сцепиться с раствором и фундамент будет сделан не правильно.

Если нужно согнуть арматуру под определённым углом, понадобится форма вокруг, которой этот прут будет сгибаться и молоток. По другому придать форму материалу и не испортить его не получится.

Формируя каркас из арматуры, следуйте простому правилу подбора материала: ребристая арматура подойдёт для горизонтальных рядов, гладкая – для вертикальных рядов каркаса. Это нужно для того чтобы бетон спокойно стекал по гладкой поверхности и покрыл каркас без щелей и пор.

Единого способа, как правильно вязать арматуру для ленточного фундамента не существует, нужно следить за технологией и нормально работать.

Как правильно вязать арматуру видео

hozyindachi.ru

Как правильно вязать арматуру для фундамента

Мелкозаглубленный ленточный фундамент важно армировать, поскольку это компенсирует нагрузки, воздействующие на него в ходе эксплуатации здания. Бетон отличается большой прочностью на сжатие, но срез нагрузки или вызывающи растяжения могут запросто разрушить его структурную целостность. Стойкость бетона к растяжению в 50 раз меньше, чем к сжатию. Использование арматуры делает обычный бетон совершенно новым материалом, что позволяет ленточному фундаменту стать очень стойким к растягиваниям. Поэтому важно определить какая арматура нужна для ленточного фундамента и произвести ее расчет.

Необходимость соблюдения технологии

Как известно, фундамент является главной составляющей любого здания. От того, каким он будет, во многом зависит срок эксплуатации, а, значит, и комфортное проживание в доме. Построить надежный и комфортный дом реально, главное — знать правила вязки арматуры при строительстве фундамента под дом и не нарушать ее.

Здесь все взаимосвязано. Основание — это гарант и базис безопасности всего здания, а каркас из прутьев арматуры является главным компонентом долголетия и крепости фундамента. Это позволяет связать основание из железобетона намертво.

Арматурные железные прутья имеют функцию сопротивления всем нагрузкам, направленным на растяжение, они повышают усилия зон сжатия. Монтажная арматура также способна скрепить рабочие прутья в каркасе.

Главной задачей арматурного каркаса является недопущение деформации и растрескивания бетона под весом здания, а также влиянием сил пучения грунтов. Это означает, что правильно собранное армирование предотвратит разрушение самой постройки и ее основания. Из всего вышесказанного следует, что важность не нарушения технологии вязки фундамента является первостепенной.

Подготовка к процессу вязки арматуры

Стоит сразу отметить, что самостоятельный процесс вязки не из легких, гораздо проще, если у вас есть хотя бы один помощник. Кроме того, еще одни помощник нужен, чтобы укладывать и передвигать готовую конструкцию на ее место. Перед самим процессом вязки нужно произвести некоторую подготовку к этой операции:

определить какую арматуру используют для ленточного фундамента;
произвести расчет арматуры для ленточного фундамента;
приобрести и привезти на стройплощадку материал;
купить отожженную проволоку с диаметром 0,8−1 мм;
порезать арматуру на необходимые размеры.

Если вам нужно создать монолитный ленточный фундамент, то логично будет подготовить арматурные короба квадратной формы в сечении и с длиной сторон 350−400 мм. Если габариты позволяют, то длина коробов должна быть около 3 метров. Обычно, арматура на строительном рынке или складе в длину бывает 3−6 метров. По этой причине на длинные стороны коробов железные прутья уложить будет легко, а вот на квадраты (350−400 мм) вам ее придется резать. Кроме того, нужно сделать запас отрезных кругов, а также купить или арендовать угловую шлифовальную машинку (УШМ).

Основной инструмент

Помимо прочего, очень важно создать рабочий инструмент для такой задачи, как вязка арматуры — это крючок. Сделать его можно из стального электрода или мастерка, также он продается в строительном магазине. Главное, чтобы крюк был из очень прочной проволоки, а его загиб был в 90 градусов. Арматура вяжется из отожженной низкоуглеродистой стали, поэтому такая проволока будет легко гнуться и не поломается.

В случае если все же проволока сгибается неохотно, ее нужно подержать около 30 минут над открытым огнем, а потом остудить. Не стоит применять очень толстую проволоку, поскольку согнуть ее довольно нелегко, а тонкую придется складывать вдвое. Для процесса вязки арматуры прекрасно подходит проволока 30−40 см в длину, которая сгибается пополам.

Как правильно армировать фундамент

Перед началом создания армирования для ленточного фундамента нужно рассчитать фактические нагрузки здания. Это позволит ответить на вопрос какую использовать арматуру. Важно подобрать ее нужного диаметра, а монтаж производить с определенным шагом. К примеру, при армировании такого фундамента под гараж допускается использование арматуры с диаметром в 12 мм, а для жилого дома подобный диаметр не подходит.

Армирование производится так, чтобы конструкции из металла расположились внутри основания, но к наружной поверхности были не ближе, чем на 5 см. Схема армирования предполагает расположение арматуры в качестве каркаса, при этом пруты укладываются с шагом в 10−25 см.

Важное значение при создании арматурного каркаса для ленточного фундамента имеет метод крепления арматуры. Лучше всего арматуру соединять проволокой, т. к. сварка сделает металл тонким в зоне шва.

Схема армирования может быть горизонтальной или вертикальной. При использовании вертикальной схемы арматуру нужно укладывать попарно с шагом в 30 см, а при горизонтальной схеме — с шагом в 200 см. Очень важно при этом на стыках использовать вертикальную схему.

Технология армирования

Для вязки нужно использовать деревянную опалубку, закрепив на ее стенках пергамин строительным степлером. Пергамин нужен для того, чтобы древесина не впитывала влагу из раствора цемента.
Верхний уровень заливки раствора обозначается натянутой леской.
На дне котлована укладываются куски кирпича, так арматура будет расположена в 5 см от земли. От стенки котлована арматурный каркас должен отступать на те же 5 см. Это позволит каркасу расположиться полностью внутри бетона. Так усиливается прочность фундамента.
Лучше всего армировать ленточный фундамент цельной арматурой без лишних соединений.
Армированный каркас собирается так: по периметру всего основания вбиваются металлические прутья, к ним потом вяжется верхний и нижний пояс. Такая работа делается с применением специального крюка и проволоки.
Заливают слоями бетон.
Каждый слой нужно утрамбовывать специальной трамбовкой, чтобы устранить пустоты.

Если вы хотите, чтобы армирование вашего ленточного фундамента было качественным и надежным, важно расположить стержни под углом в 90 градусов друг к другу, предварительно произведя расчет всей конструкции.

Так что, как видите, процесс создания армирования очень важен и потребует некоторых навыков. Но, главное — соблюдать технологию (произвести расчет и использовать качественный материал) и придерживаться основных канонов вязки арматуры, что непременно продлит срок службы дома.

plita.guru
