Как подключить выключатель со световым индикатором. Особенности применения выключателей с подсветкой. Выключатель с индикатором как подключить
подключение одноклавишного выключателя с индикацией
Установка выключателей.
Выключатель стал неотъемлемой частью любого помещения, где присутствует искусственный источник света, и его замена может быть вызвана различными факторами. И сходив в магазин и прикупив там новый выключатель, большинство впадает в ступор, потому что не знают как его правильно установить. А на самом деле, установить выключатель совсем не сложно.

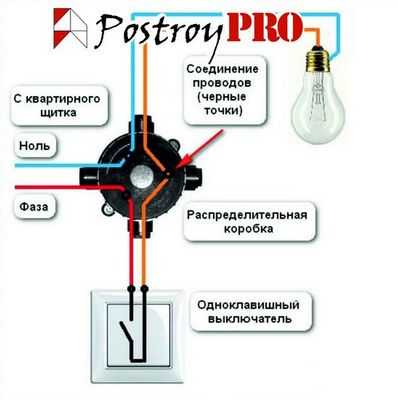

Для начала необходимо найти фазный провод. Это не сложно сделать с помощью пробника-отвертки. Лучше всего использовать активный пробник, который показывает фазу через изоляцию, на картинке он прозрачный, но если у Вас его нет, то подойдет и желтый пробник, он показывает фазу, если дотронуться им до оголенного провода.
Берем его в руки и приставляем к каждому проводу. Если в подрозетнике 2 провода, то один ноль, а другой фаза. Если в подрозетнике 3 провода, то один фаза и 2 других нули соответсвенно. Провод, на котором засветиться пробник, помечаем маркером или кусочком изоленты. Если в подрозетнике цветные провода, то просто запоминаем цвет фазы.
Прежде чем приступить к следующему шагу, необходимо полностью обесточить проводку.

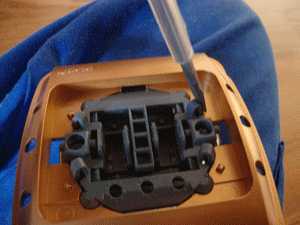

Снимаем клавиши на выключателе.

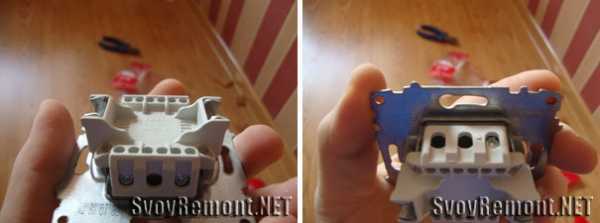

Затем снимаем рамку. У каждой модели выключателя она снимается по-разному, поэтому четких рекомендаций дать не могу. Главное, не нужно прилагать слишком много силы, чтобы не поломать выключатель. В примере двухклавишный выключатель фирмы EL-BI.
Определяемся, к каким клеммам прикручивать фазу и нули. Как правило, на выключателях с обратной стороны возле каждой клеммы стрелочками показывается направление движения тока (ток всегда идет от фазы к нулю). Но если их нет, то найти нужную клемму не составит труда. Если выключатель одноклавишный, то у него всего 2 клеммы, к одной из них подключаем фазу, а к другой ноль. Если двухклавишный, как в примере, то у него должно быть на одной стороне 1 клемма, на другой 2 клеммы. Вот к той клемме, которая одна, и подключается фаза, а к двум другим нули.

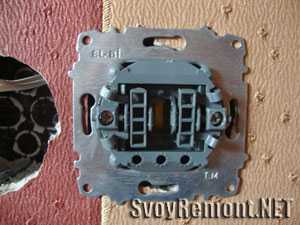

Засовываем выключатель в подрозетник и зажимаем выключатель. Зажать его можно закручивая монтажные лапки, или просто вкрутить 2 самореза в специальные места в подрозетнике.

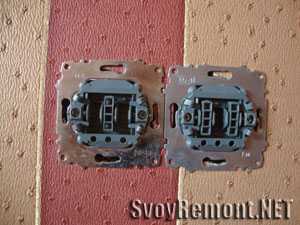

Если у Вас не один выключатель, то устанавливаете их так же в соседних подрозетниках.
После установки нужно проверить работоспособность, и если все нормально, то надеваем рамку и защелкиваем клавиши. Если же свет не загорается, то повторите все шаги по установке еще раз.

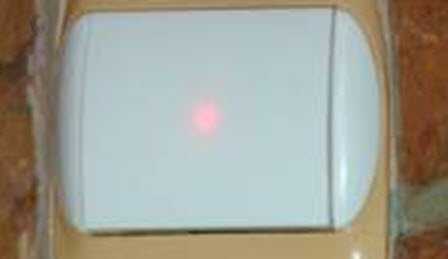

Еще несколько слов по установке выключателей с подсветкой (индикатором).
Существуют выключатели со светодиодной подсветкой и с лампочкой индикатором. Светодиодная подсветка встроена в сам монтажный корпус выключателя и не требует дополнительного подключения. Другими словами, для того чтобы индикатор светился, достаточно правильно подключить фазу и ноль. А вот если к Вам в руки попал выключатель с индикаторной лампочкой, то индикатор необходимо дополнительно подключить. Для этого достаточно один проводок индикатора засунуть в клемму с фазой, а другой проводок в клемму с нулем.
svoyremont.net
Как подключить выключатель с индикатором?
Выключатель с индикатором очень удобны, особенно в темное время суток когда сразу же видно куда нажать чтобы загорелся свет.
Способ 1
Инструкции
1. Как подключить выключатель с индикатором — чтобы его поставить необходимо его сначала приобрести в магазине электротоваров. Демонтаж старого выключателя, как и установку нового необходимо проводить при отключенной электроэнергии.
2. Опытные электрики могут проводить демонтаж и установку выключателя под напряжением. Если в проводке три провода, (один провод фаза, и два отходящих). Для того чтобы точно определить какой из них какой необходимо воспользоваться индикатором отверткой. Один из нулевых проводов идет на люстру.
3. Фазовый провод идет на центральный контакт выключателя. Два других отходящих провода подсоединяются к контактам выключателя ответственных за включение и выключение. Один провод идет на одну, либо две лампы на люстре, второй отходящий провод на все оставшиеся.
4. Выключатель необходимо поставить так чтобы при нажатии клавиши вверх свет включался. Когда все провода вставлены в клеммы и затянуты, выключатель ставиться на место в свое гнездо. После включения электроэнергии индикатор на выключателе автоматически начинает работать.
Способ 2
Инструкции
1. Как подключить выключатель с индикатором- обычно выключатель с подсветкой ставиться на место обычных для того чтобы в темноте можно было быстро отыскать выключатель. Так как когда свет выключен индикатор на выключателе горит ровным светом.
2. Перед демонтажем и монтажом необходимо обесточить линию. Если ставиться одинарный выключатель то нет ничего проще провод фаза (определяется индикатором при включении автоматов) соединяется с одним из контактов выключателя (как правило верхним), второй контакт подключается в оставшуюся клемму.
3. После чего выключатель ставиться на место в подрозеточную коробку и закрепляется распорками или саморезами. После включения электроэнергии индикатор, встроенный в выключатель начинает работать. Но только до тех пор, пока свет в помещении выключен, стоит лишь включить свет, индикатор гаснет.
qalib.net
Что означает l на выключателе. Подробная инструкция как установить выключатель света
Освещение и источники света сейчас развиваются очень большими темпами. Инженерные решения соединяются с дизайнерскими и на выходе получаются очень интересные продукты. Изменения коснулись и обычных выключателей света. Довольно распространённым их видом, который используется во многих квартирах, является выключатель с двумя клавишами. Как подключить его правильно и в соответствии с требуемым функционалом по освещению? Ответ на этот вопрос будет рассмотрен в статье.
Преимущества выключателя с двумя клавишами
Несмотря на свою простоту, такой прибор может разделять рабочие зоны в квартире при помощи освещения. с двумя клавишами позволяет избежать установки отдельных кнопок для каждой области, что является хорошим дизайнерским решением.
Стоит отметить, что подключение электрических объектов к такому выключателю само по себе простое, и не требует каких-либо специальных строительных знаний. Всё, что необходимо, это наличие стандартного инструмента, желания и следование инструкции, описанной в этой статье.
Варианты использования двухклавишного выключателя
Как было отмечено выше, такие устройства могут контролировать освещение сразу же двух групп световых приборов. В зависимости от этого можно продумать различные варианты по :
- Для экономии электроэнергии люстру можно использовать не на всю мощность, а лишь включать несколько лампочек при необходимости.
- Управление двумя светильниками посредством одного выключателя теперь стало возможным.
- Контролирование освещения в разных комнатах из одного места не вызовет трудностей.
- Исполнение особенных пожеланий - перед посещением ванной комнаты можно включить свет с помощью выключателя в определённой комнате.
Как видно, характеристики выключателей с двумя клавишами способны значительно упростить и усовершенствовать контроль за освещением. Тем не менее, будущие источники освещения и их схему перед монтажом следует тщательным образом спланировать и даже пометить основные моменты на бумаге.
Планирование будущего освещения
Перед тем как установить выключатель, нужно учесть очень много особенностей: нюансы квартиры, особенные идеи для будущего освещения, места планируемого расположения источников света, положение самого выключателя, местонахождение распределительного щитка для питания сети.
При планировании освещения создаётся трассировка, в которой видны места прокладки кабеля. При этом учитываются различные препятствия, такие как окна, отопительные трубы, различные крепления в стенах.
Стоит помнить и о кабелях, которые идут к другим потребителям электроэнергии в квартире. При разработке схемы монтажа и перед тем как установить выключатель, нужно подобрать подходящее сечение провода, в зависимости от планируемой нагрузки электрической сети. Материал изоляции тоже должен быть подобран с учётом всех особенностей стены и её материала. Ни в коем
rinnipool.ru
Как подключить выключатель со световым индикатором. Особенности применения выключателей с подсветкой
Даже прожив в квартире всю жизнь, включить свет в абсолютной темноте получается сразу далеко не всегда. Выключатели со светодиодами помогут не прощупывать каждый раз всю поверхность стен, даст возможность быстро и легко сориентироваться на месте по подсветке.
Существуют фабричные устройства со встроенными индикаторами, выполненными на основе светодиодов или ламп. Но не всегда такой выключатель подойдет под конкретные условия эксплуатации – 2- и 3-кнопочные устройства найти довольно сложно.
Простая схема поможет собрать и подключить свой выключатель со светодиодом. Дополнительные преимущества такой подсветки заключаются в возможности контролировать исправность проводки, ламп и самого выключателя. Для реализации задуманного потребуется несколько простых радиодеталей и немного времени.
Что может потребоваться?
Подключить светодиод к выключателю можно несколькими способами. Во-первых, следует решить, будет ли индикатор внутри корпуса, или снаружи.
Основная роль при монтаже подсветки выключателя отводится светодиоду (VD1). Подключать его к клеммам выключателя нужно через ограничивающий резистор (R1). Схема подсветки должна также включать в себя защитный светодиод (VD1), который избавит от неприятностей при обратном напряжении.
Номинал резистора подбирается с учетом цвета и яркости светодиода, при этом следует учитывать также и возможность нагрева элементов. Устройства различных оттенков могут существенно отличаться по своим основным характеристикам. В среднем рабочий диапазон резистора 100-150 кОм при мощности свыше 1 Вт. Если светодиод светит недостаточно ярко, величину сопротивления можно несколько сократить.
При разработке схемы подсветки стоит учитывать тип светильника:
- лампы накаливания будут работать в обычном режиме;
- энергосберегающие могут начать мерцать;
- освещение на базе светодиода может не работать с данной схемой из-за высокого собственного сопротивления элементов.
Устранить некоторые недостатки схемы, повысить КПД и снизить потребление энергии (с 1кВт/час до 0,05 кВт/час в месяц) можно с помощью установки дополнительного конденсатора, который и будет выполнять функции токоограничивающего элемента. При этом номинал резистора также нужно будет понизить приблизительно до 100-500 Ом при мощности около 0,25 Вт.
Основной недостаток подключения конденсатора – увеличение габаритов индикатора.
По подобной схеме может быть подключена подсветка розеток и других элементов интерьера на базе светодиодов.
Этапы подключения подсветки
Подключения светодиода не требует никаких особых навыков, важно лишь не пренебрегать правилами безопасности, выполнять все действия аккуратно, чтобы не повредить существующую проводку.
- Отключить подачу электроэнергии.

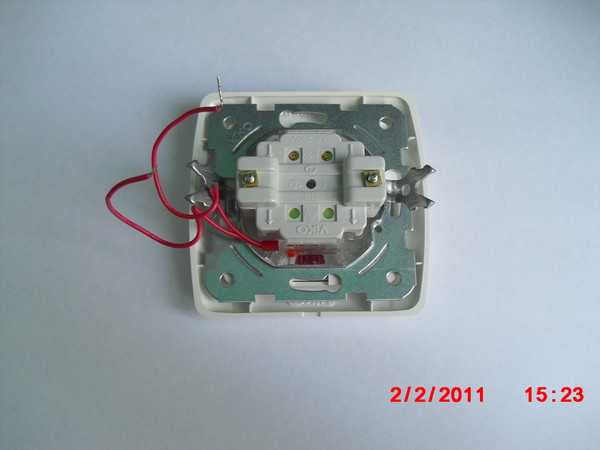

- Собрать выбранную схему, подключить элементы к клеммам выключателя.
- Для вывода светодиода в декоративной панели выключателя следует просверлить отверстие с диаметром около 2 мм.
- Вставить светодиод, при необходимости закрепить его с помощью клея.
- Собрать выключатель.
- Возобновить подачу электроэнергии.
- Проверить работоспособность схемы.
Подсветка будет работать только при выключенном освещении, когда светильник работает, светодиод не будет виден.
Выключатели со светодиодами могут выполнять функцию импровизированного ночника, поэтому важно внимательно относиться к выбору яркости и оттенка устройства. Чаще всего монтируются именно красные светодиоды, хотя выбор можно остановить на зеленых, голубых и даже обычных белых. Более сложные схемы помогут реализовать отдельную индикацию для каждой клавиши 2-х и 3-хкнопочных выключателей, но такая подсветка не пользуется особой популярностью и отличается сложной реализацией.
В свое время, поддавшись моде, я заменил все выключатели в квартире на турецкие выключатели Makel Mimoza с неоновой подсветкой:
К сожалению, современные лампы (компактные люминесцентные и светодиодные) с такими выключателями не всегда дружат. Такой выключатель устроен достаточно просто: параллельно его контактам включена цепочка из миниатюрной неоновой лампы и балластного сопротивления. Ток через неоновую лампу очень мал (около 1 мА) и нить накала лампы накаливания нагреть до видимого свечения никак не может. Однако его хватает, чтобы зарядить конденсаторы выпрямителя в энергосберегающей лампе, и она начинает давать слабые вспышки с интервалом в несколько секунд.
На собственном опыте я убедился, что лампа X-Flash Globe E27 12W 3K в цепи с таким выключателем дает редкие вспышки. Лампа же Supra SL-LED-CR-CN-4W/3000/E14 при ввертывании в патрон непрерывно светится (очень слабо), при ввертывании второй такой же лампы в патрон параллельно с первой свечение пропадает.
Со вспышками в ванной комнате или на кухне можно было бы мириться, но в спальной комнате они вряд ли допустимы. Кроме того, не знаю достоверно, как такие явления скажутся на долговечности светодиодной лампы, но что не в сторону увеличения оной - это уж точно. Во всяком случае, некоторые производители прямо не рекомендуют применение светодиодных ламп совместно с выключателями с подсветкой.
Самое простое решение - избавиться от лампы подсветки в выключателе с помощью кусачек. Но подсветки жаль: в темноте вещь небесполезная. Поэтому я решил "действовать по плану Б" - снизить напряжение на лампе, возникающее из-за подсветки. Этого можно добиться, зашунтировав лампу последовательной RC-цепочкой из резистора и конденсатора.
Реактивное сопротивление конденсатора для частоты сети 50 Гц Xc=1/(314C), где С - емкость конденсатора в фарадах. Для емкости 0.33 мкФ имеем Xc=10 кОм. При разомкнутом выключателе ток
masters-220v.ru
Как подключить одинарный выключатель на две лампочки. Об особенностях работы схем для выключателя с подсветкой. Где взять неоновую лампочку
В каждом доме с электрическим освещением установлены различные приборы, в том числе и выключатели. Многими хозяевами применяется схема выключателя с подсветкой, свечение индикатора происходит постоянно, даже при выключенном освещении. Данное устройство создает дополнительные удобства, не требуя излишних затрат. Главным требованием является правильное подключение, чтобы система коммутации света работала нормально и устойчиво.
Требования к подключению
Перед началом подключение нужно уточнить, какой светильник будет использоваться. Дело в том, что устойчивая работа подсветки возможна только при лампах накаливания и . Не рекомендуется применять выключатели с подсветкой для светильников с пускорегулирующими устройствами.
От обычного выключателя данный прибор отличается лишь наличием подсвечивающего индикатора. Для этого используются неоновые лампы или светодиоды. Подключение выполняется по простой схеме. Осуществляется параллельное соединение индикатора с выводами выключателя. Когда осветительный прибор выключается, подсветка остается соединенной с нулевым проводом электрической сети от лампы с небольшим сопротивлением. Во время включения света, в схеме происходит замыкание и подсветка гаснет.
Подключение выключателя с индикатором выполняется в определенной последовательности. Осветительная цепь обесточивается. Отсутствие тока проверяется мультиметром или пробником. В стене высверливается отверстие под установочную коробку, которую нужно установить и закрепить. При необходимости выполняется демонтаж старого выключателя. В новом выключателе силовые провода подключаются при снятой клавише. Далее к проводам параллельно подключается индикатор. Собранный прибор размещается в коробке и закрепляется винтами. В завершение проверяется работоспособность подключенных элементов освещения.
Подключения разных типов подсветки
Существует два основных способа подсвечивания выключателей. При использовании неоновой лампы можно самостоятельно создать схему подключения. Кроме газоразрядной малогабаритной лампы потребуется мощностью 0,25 Вт и сопротивлением 220 кОм.
Готовая схема размещается внутри выключателя. Чтобы свет лампы был виден, просверливают специальные отверстия. Если клавиша достаточно прозрачная, то можно обойтись и без сверления. Схема подключается параллельно, без дополнительных проводов. При отключенном приборе, питание схемы производится через лампу, установленную в светильнике. Неоновая лампа потребляет слишком мало тока, поэтому осветительная лампа не загорается. При включении, наоборот, индикатор выключается, а лампа загорается.
Более современным вариантом считается светодиодная подсветка. В схему, кроме светодиода входит диод, подключаемый к нему встречно-параллельно. Это связано с полярностью светодиодного индикатора, когда положительная полуволна обеспечивает его открытие и свечение. Отрицательная полуволна при закрытии создает напряжение, существенно превышающее допустимые нормы и сравнимое с напряжением сети.
При включении в цепь диода отрицательная полуволна срезается, и светодиод продолжает работать в нормальном режиме. Если не обеспечено встречное включение, произойдет мгновенное перегорание светодиода.
Таким образом, схема выключателя с подсветкой может использоваться в разных вариантах. Обычно она используется для переоборудования обычных выключателей. При замене используются уже готовые приборы, приобретаемые в торговой сети и устанавливаемые по стандартной схеме.
Установка выключателя с подсветкой
Входя в дом или комнату в темное время суток, первое, что начинает делать человек – искать выключатель. Даже в знакомой обстановке сделать это сразу не всегда получается. Именно по этой причине, на стенах вокруг выключателей зачастую появляются потертости или загрязнения от потожировых выделений рук. Это не лучшим образом сказывается на внешнем виде помещения и на настроении владельцев. Чтобы избежать подобных неудобств, созданы выключатели с подсветкой, способные своим слабым, ненавязчивым свечением подсказать человеку о своем местонахождении. В статье расскажем про подключение выключателя с подсветкой, рассмотрим инструкции со схемами.
Конструктивные отличия прибора
Внешний вид устройства с подсветкой не имеет особых различий с обычным выключателем, за исключением наличия светового индикатора, который загорается при переключении клавиши в положение «выключено». Его роль играет светодиод или неоновая лампочка, подключенная согласно определенной схеме параллельно замыкающему контакту устройства.
Выключатели с подсветкой мало отличаются от обычных, но более комфортны
При замыкании контакта, электрический ток по пути наименьшего сопротивления протекает через него. При размыкании, ток устремляется по вновь образованной цепи – через схему индикации, нить накаливания лампы, к нулевому проводнику. Подсветка загорается, потому что сопротивление нити накаливания лампы намного меньше, чем сопротивление в цепи выключателя, соответственно она просто является проводником, а потребителем становится светодиод или неонка.
Устройства могут быть одно, двух или трехклавишными, а также сенсорными. Приборы промышленного производства подключаются аналогично обычным выключателям. Более подробно будет рассмотрено ниже по тексту. Читайте также статью: → « ».
Недостатки изделий со светодиодной подсветкой
Рассматриваемые модели имеют определенные недостатки, объясняемые особе
elecclub.ru
Как подключить выключатель с индикатором
Как подключить выключатель с подсветкой.
Дата: 28.01.2013 | Раздел: Электрика
Здравствуйте глубокоуважаемые читатели сайта sesaga.ru. В данной статье поведаю Вам, как подключить выключатель с подсветкой. Сходу отмечу, что тут сложного ничего нет, по причине того, что выключатель с подсветкой подключается равно как и простой выключатель.
Легко в нем, в отличие от простого выключателя, добавлен дополнительный наворот – это лампочка подсветки.
Вы должны осознать и запомнить, что не имеет значения, выключатель какого именно производителя Вы планируете установить: будь то «MAKEL », «LEZARD », «SIEMENS », либо каждый компании.
Принцип действия у всех выключателей один: контакт замкнулся – свет зажегся, контакт разомкнулся – свет погас. Единственное, чем они смогут различаться, так это дизайном.
Устройство выключателя с подсветкой.
В случае если снять клавиши выключателя, то в нижней части возможно заметить маленькую неоновую лампу – это и имеется подсветка.
Чтобы выяснить, как она трудится, разглядим устройство выключателя с подсветкой.
Тут все легко.
Фаза, приходящая к выключателю, подключается на контакт L. а уже с контактов L1 и L2 уходит на лампы освещения, к примеру, люстру.
Подвижные контакты выключателя замыкают между собой L. L1 и L2.
1. L — L1 — надавлена клавиша №1;
2. L — L2 — надавлена клавиша №2;
3. L — L1 и L2 — надавлены обе клавиши.
Сейчас ясно, из-за чего запрещено к выключателю в один момент подключать «ноль»
и «фазу» — будет замыкание.

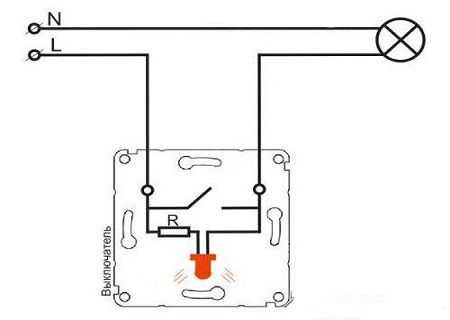

Тут же на выключателе установлена цепь подсветки, складывающаяся из неоновой лампочки и токоограничивающего резистора. резистор и Лампочка припаяны к контактам L и L1 .
Схема подсветки трудится следующим образом:
До тех пор пока свет отключён, контакты выключателя L и L1 разомкнуты, соответственно, неоновая лампочка будет гореть, поскольку через нить накала лампы на нее приходит напряжение.
При включении света, подвижный контакт выключателя замыкает между собой L и L1. тем самым, кроме цепь подсветки из схемы. Лампа освещения загорается, а подсветка меркнет.
Появляется вопрос. А из-за чего через подсветку не загорается лампа освещения?
Тут все легко.
Дабы зажечь неоновую лампу, небольшого напряжения и силы тока.
В схеме подсветки за это отвечает токоограничивающий резистор, что гасит лишнее напряжение. А вот для лампы освещения силы тока и этого напряжения не хватает, исходя из этого она и не загорается.
В то время, когда же выключатель включен, то через его контакты L и L1 фаза напрямую приходит на лампу, минуя цепочку подсветки.
Как установить выключатель.
Дабы установить выключатель, сперва нужно снять клавиши.
Пальцем поддеваете выступающий край клавиши, на рисунке стрелка 1. и тянете на себя. В случае если пальцем не получается, то возможно сначала поддеть отверткой, пока не почувствуете, что клавиша тронулась с места.
Ну вот и все. Сейчас у Вас не должно появиться вопросов, как подключить выключатель с подсветкой.
Источник: sesaga.ru
(makel) Установка двойного выключателя с подсветкой + схема
Важное на сайте:
Самые интересные результаты статей, подобранные именно по Вашим интересам:
-
Как подключить выключатель с подсветкой
Частенько появляются обстановке, в то время, когда нужно включить свет в помещении в полной темноте. Это не совсем несложная задача, даже в том случае,…
-
Как просто и быстро подключить выключатель viko
Компания Viko – одна из тех компаний, каковые смогут достойно воображать Турцию на интернациональном рынке. С момента собственного основания во второй…
-
Как сделать индикатор для проверки проводки в автомобиле
20010,0,3500, Как сделать индикатор для проверки проводки в автомобиле Несколько способов сделать световые и звуковых индикаторов для проверки целостности…
-
Как узнать, какие услуги подключены на мтс?
В случае если с вашего лицевого счета начали снимать деньги по малоизвестной обстоятельству, то в первую очередь необходимо проверить подключенные услуги…
-
Led индикатор загруженности цп
Схем разных индикаторов, отображающих загруженность ЦП и памяти достаточно большое количество. Но по большей части они отображают данные посредством LCD…
-
Как подключить телевизор к компьютеру: все способы — hdmi, dvi, vga, wifi
Современный компьютер – совершенная мультимедийная платформа. Вы имеете возможность наблюдать видео, играться в компьютерные игры, слушать музыку и…
- Форекс и биржа
workscan.ru
Как правильно подключить выключатель с индикатором
Электрофорум для электриков и домашних мастеров
Подключение одноклавишного выключателя с индикатором
На днях приобрел сабж фирмы Легранд. В розетке выход фазы и 2 входа на светильники.Не подскажите, как надо правильно его подсоединять. Инструкции нет, а при различных комбинациях горит только индикатор, или он зажигается вместе с лампами (а должно быть наоборот). В магазине тоже не знают. Сам выключатель имеет три подключения. Один снизу - два вверху. Обозначения на одном L, на другом N, на третьем - лампочка со стрелкой вниз. Может вы встречались с таким?
Отредактировано Aln777 (Пн, 8 Окт 2007 14:50)
Поделиться 2 Пн, 8 Окт 2007 16:48
Не подскажите, как надо правильно его подсоединять.
А артикул у этого изделия есть?
Сам выключатель имеет три подключения. Один снизу - два вверху. Обозначения на одном L, на другом N, на третьем - лампочка со стрелкой вниз.
Возможно он предназначен для подключения с третьим (нулевым) проводом: L - к фазе от коробки, N - к нулевому от коробки, лампочка - выход фазы на светильник.
Поделиться 3 Пн, 8 Окт 2007 22:09
Написано: изделие 6959 01 собрано из артикула 7737 10.Вообще, непонтяно, откуда в выключателе будет и фаза и ноль из щитка. У меня только фаза.И я так понимаю, все старания напрасны.
Поделиться 4 Пн, 8 Окт 2007 22:53
- Автор: electro
- энергетик
- Откуда: Казахстан, Астана
- Зарегистрирован: Пт, 22 Сен 2006
- Сообщений: 2254
- Уважение. [+129/-3]
- Позитив. [+119/-37]
- Возраст: 39 [1977-05-31]
- ICQ: 462795723
- телефон: +7 701 513 7091
- работаю: ИП Электромастер
- Skype: electro.kz
- Последний визит:Вт, 21 Июн 23:36
Выключатель с подсветкой Legrand 7737 10схема подключения
Поделиться 5 Пн, 8 Окт 2007 22:59
- Автор: electro
- энергетик
- Откуда: Казахстан, Астана
- Зарегистрирован: Пт, 22 Сен 2006
- Сообщений: 2254
- Уважение. [+129/-3]
- Позитив. [+119/-37]
- Возраст: 39 [1977-05-31]
- ICQ: 462795723
- телефон: +7 701 513 7091
- работаю: ИП Электромастер
- Skype: electro.kz
- Последний визит:Вт, 21 Июн 23:36
режим работыв момент включения загорается подстветка на кнопке выключателя Legrand 7737 10
зачем такое делаетсяпотому что если применять обычный выключатель с подсветкой, индикатор подключен паралельно контактамнапример с энергосберегающими лампами имеющими электронный дроссельто лампы будут периодически мерцать, из-за заряда через индикаторную лампу
Поделиться 6 Пн, 8 Окт 2007 23:18
У меня только фаза.И я так понимаю, все старания напрасны.
Если не подтащить от распаячной коробки к выключателю ноль , то Вы, к сожалению, правы.
Выключатель с индикатором: заходи на огонек!
Проблема – как подключить выключатель с индикатором #8212; таковой на самом деле не является, поскольку это пустячное дело. Главное – знать, как и что куда подсоединяется. Если уж вы справились с задачей правильного подключения теплого пола или произвели монтаж пластиковых панелей своими руками, с выключателем точно справитесь.
Что такое – выключатель с подсветкой?
Всем нам знакома ситуация, когда в темноте заходишь в помещение, а свет включить – проблема, потому что эту самую заветную кнопку еще нужно отыскать! Но нас ведет маячок – крошечный огонек, горящий на корпусе выключателя, поэтому мы сможем добраться до него и включить свет, не получив травму или не разбив по пути пару дорогих ваз…
Устройство прибора

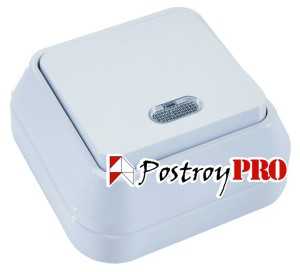

Оно очень простое. Внешне он не отличается от обычного, за исключением того, что на нем имеется маленький светодиод или неоновая лампа. Они работают, только если клавиши установлены в режим «выключено».
Принцип работы
Когда мы включаем свет, замыкается цепь тока, идущего от «фазы» к выключателю, а через него – на осветительный прибор и, наконец, на «ноль». А индикатор подключается к цепи параллельно таким образом, чтобы при ее размыкании ток начал проходить через него. Но, чтобы при этом не загорались лампы накаливания, и не перегорел сам светодиод, перед ним устанавливается резистор, понижающий напряжение и силу тока. Для работы крошечного источника света нужно совсем небольшое напряжение, а вот для обычной лампы их будет недостаточно. В результате люстра не горит, а маленький маячок индикатора сигнализирует о месте расположения выключателя.
Последовательность подключения выключателя с индикатором
Она очень проста #8212; выключатель с индикацией можно установить на место обычного. Отличие заключается в наличии двух проводков, идущих от светодиода. Они крепятся к тем же контактам, что и силовые кабели.
Важное замечание: не стоит подключать выключатель с индикатором, если в качестве осветительных приборов вы используете светильники низкого напряжения – светодиоды и люминесцентные лампы. Напряжения, создаваемого в цепи при работе резистора, оказывается достаточно для их мерцания или даже полноценной работы – просто не будет выключаться свет. А вот при использовании галогенок или обычных ламп накаливания проблем не будет.

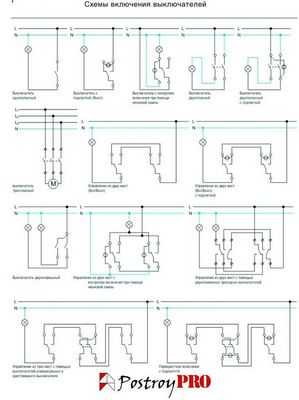

Схема выключателя с подсветкой
В каждом доме с электрическим освещением установлены различные приборы, в том числе и выключатели. Многими хозяевами применяется схема выключателя с подсветкой, свечение индикатора происходит постоянно, даже при выключенном освещении. Данное устройство создает дополнительные удобства, не требуя излишних затрат. Главным требованием является правильное подключение, чтобы система коммутации света работала нормально и устойчиво.
Требования к подключению
Перед началом подключение нужно уточнить, какой светильник будет использоваться. Дело в том, что устойчивая работа подсветки возможна только при лампах накаливания и галогенных лампах. Не рекомендуется применять выключатели с подсветкой для светильников с пускорегулирующими устройствами.
От обычного выключателя данный прибор отличается лишь наличием подсвечивающего индикатора. Для этого используются неоновые лампы или светодиоды. Подключение выполняется по простой схеме. Осуществляется параллельное соединение индикатора с выводами выключателя. Когда осветительный прибор выключается, подсветка остается соединенной с нулевым проводом электрической сети от лампы с небольшим сопротивлением. Во время включения света, в схеме происходит замыкание и подсветка гаснет.
Подключение выключателя с индикатором выполняется в определенной последовательности. Осветительная цепь обесточивается. Отсутствие тока проверяется мультиметром или пробником. В стене высверливается отверстие под установочную коробку, которую нужно установить и закрепить. При необходимости выполняется демонтаж старого выключателя. В новом выключателе силовые провода подключаются при снятой клавише. Далее к проводам параллельно подключается индикатор. Собранный прибор размещается в коробке и закрепляется винтами. В завершение проверяется работоспособность подключенных элементов освещения.
Подключения разных типов подсветки
Существует два основных способа подсвечивания выключателей. При использовании неоновой лампы можно самостоятельно создать схему подключения. Кроме газоразрядной малогабаритной лампы потребуется резистор мощностью 0,25 Вт и сопротивлением 220 кОм.
Готовая схема размещается внутри выключателя. Чтобы свет лампы был виден, просверливают специальные отверстия. Если клавиша достаточно прозрачная, то можно обойтись и без сверления. Схема подключается параллельно, без дополнительных проводов. При отключенном приборе, питание схемы производится через лампу, установленную в светильнике. Неоновая лампа потребляет слишком мало тока, поэтому осветительная лампа не загорается. При включении, наоборот, индикатор выключается, а лампа загорается.
Более современным вариантом считается светодиодная подсветка. В схему, кроме светодиода входит диод, подключаемый к нему встречно-параллельно. Это связано с полярностью светодиодного индикатора, когда положительная полуволна обеспечивает его открытие и свечение. Отрицательная полуволна при закрытии создает напряжение, существенно превышающее допустимые нормы и сравнимое с напряжением сети.
При включении в цепь диода отрицательная полуволна срезается, и светодиод продолжает работать в нормальном режиме. Если не обеспечено встречное включение, произойдет мгновенное перегорание светодиода.
Таким образом, схема выключателя с подсветкой может использоваться в разных вариантах. Обычно она используется для переоборудования обычных выключателей. При замене используются уже готовые приборы, приобретаемые в торговой сети и устанавливаемые по стандартной схеме.
Источники: http://electro.5bb.ru/viewtopic.php?id=203, http://postroypro.ru/vyklyuchatel-s-indikatorom/, http://electric-220.ru/news/skhema_vykljuchatelja_s_podsvetkoj/-11-16-933
Комментариев пока нет!
kakdelat-pravilno.ru
Как подключить выключатель с индикатором?
Выключатель с индикатором очень удобны, особенно в темное время суток когда сразу же видно куда нажать чтобы загорелся свет.
Способ 1
Инструкции
1. Как подключить выключатель с индикатором — чтобы его поставить необходимо его сначала приобрести в магазине электротоваров. Демонтаж старого выключателя, как и установку нового необходимо проводить при отключенной электроэнергии.
2. Опытные электрики могут проводить демонтаж и установку выключателя под напряжением. Если в проводке три провода, (один провод фаза, и два отходящих). Для того чтобы точно определить какой из них какой необходимо воспользоваться индикатором отверткой. Один из нулевых проводов идет на люстру.
3. Фазовый провод идет на центральный контакт выключателя. Два других отходящих провода подсоединяются к контактам выключателя ответственных за включение и выключение. Один провод идет на одну, либо две лампы на люстре, второй отходящий провод на все оставшиеся.
4. Выключатель необходимо поставить так чтобы при нажатии клавиши вверх свет включался. Когда все провода вставлены в клеммы и затянуты, выключатель ставиться на место в свое гнездо. После включения электроэнергии индикатор на выключателе автоматически начинает работать.
Способ 2
Инструкции
1. Как подключить выключатель с индикатором- обычно выключатель с подсветкой ставиться на место обычных для того чтобы в темноте можно было быстро отыскать выключатель. Так как когда свет выключен индикатор на выключателе горит ровным светом.
2. Перед демонтажем и монтажом необходимо обесточить линию. Если ставиться одинарный выключатель то нет ничего проще провод фаза (определяется индикатором при включении автоматов) соединяется с одним из контактов выключателя (как правило верхним), второй контакт подключается в оставшуюся клемму.
3. После чего выключатель ставиться на место в подрозеточную коробку и закрепляется распорками или саморезами. После включения электроэнергии индикатор, встроенный в выключатель начинает работать. Но только до тех пор, пока свет в помещении выключен, стоит лишь включить свет, индикатор гаснет.
questione.ru
Как подключить выключатель с индикатором

Как подключить выключатель с подсветкой.
Дата: 28.01.2013 | Раздел: Электрика
Здравствуйте уважаемые читатели сайта sesaga.ru. В этой статье расскажу Вам, как подключить выключатель с подсветкой. Сразу отмечу, что здесь сложного ничего нет, потому что выключатель с подсветкой подключается так же, как и обычный выключатель. Просто в нем, в отличие от обычного выключателя, добавлен дополнительный наворот – это лампочка подсветки.
Вы должны понять и запомнить, что не имеет значения, выключатель какого производителя Вы собираетесь установить: будь то «MAKEL », «LEZARD », «SIEMENS », или любой другой компании.
Принцип действия у всех выключателей один: контакт замкнулся – свет зажегся, контакт разомкнулся – свет погас. Единственное, чем они могут отличаться, так это дизайном.
Устройство выключателя с подсветкой.
Если снять клавиши выключателя, то в нижней части можно увидеть небольшую неоновую лампу – это и есть подсветка.
Чтобы понять, как она работает, рассмотрим устройство выключателя с подсветкой.
Здесь все просто.
Фаза, приходящая к выключателю, подключается на контакт L. а уже с контактов L1 и L2 уходит на лампы освещения, например, люстру.
Подвижные контакты выключателя замыкают между собой L. L1 и L2.
1. L — L1 — нажата клавиша №1;
2. L — L2 — нажата клавиша №2;
3. L — L1 и L2 — нажаты обе клавиши.
Теперь понятно, почему нельзя к выключателю одновременно подключать «фазу»
и «ноль» — будет короткое замыкание.
Здесь же на выключателе установлена цепь подсветки, состоящая из токоограничивающего резистора и неоновой лампочки. Лампочка и резистор припаяны к контактам L и L1 .
Схема подсветки работает следующим образом:
Пока свет выключен, контакты выключателя L и L1 разомкнуты, а значит, неоновая лампочка будет гореть, так как через нить накала лампы на нее приходит напряжение.
При включении света, подвижный контакт выключателя замыкает между собой L и L1. тем самым, исключая цепь подсветки из схемы. Лампа освещения загорается, а подсветка гаснет.
Возникает вопрос. А почему через подсветку не загорается лампа освещения?
Здесь все просто.
Чтобы зажечь неоновую лампу, достаточно небольшого напряжения и силы тока.
В схеме подсветки за это отвечает токоограничивающий резистор, который гасит лишнее напряжение. А вот для лампы освещения этого напряжения и силы тока недостаточно, поэтому она и не загорается.
Когда же выключатель включен, то через его контакты L и L1 фаза напрямую приходит на лампу, минуя цепочку подсветки.
Как установить выключатель.
Чтобы установить выключатель, сначала необходимо снять клавиши.
Пальцем поддеваете выступающий край клавиши, на рисунке стрелка 1. и тянете на себя. Если пальцем не получается, то можно вначале поддеть отверткой, пока не почувствуете, что клавиша тронулась с места.
Ну вот и все. Теперь у Вас не должно возникнуть вопросов, как подключить выключатель с подсветкой.
Источник: sesaga.ru
Категория: Форекс и биржа
Похожие статьи:
Батарейки Дюрасел с индикатором
Как просто и быстро подключить выключатель Viko
Как подключить выключатель с подсветкой
Киевстар: как подключить интернет?
Как подключить интернет на Мегафоне?
profinances24.ru
