Выбираем вентилятор для ванной: 4 вида датчиков. Подключение вентилятора в ванной с таймером

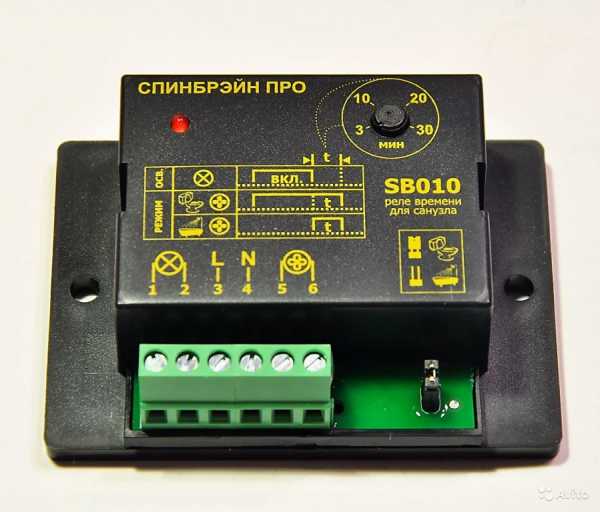

Таймер вентилятора санузла: для чего нужен?

Обеспечение хорошей вентиляции санузла – очень важная задача. Отсутствие правильного воздухообмена этого помещения не позволит обеспечить комфортное пребывание здесь человека. Таймер для вытяжного вентилятора санузла – невероятно удобная функция. Он включит работу вытяжки вместе с включением света в помещении и выключит по истечении определенного времени после его выключения.

В жилых и общественных зданиях обязательно предусмотрена система вентиляции, которая функционирует из-за естественного притока воздуха, но вентиляционные каналы имеют свойство со временем загрязняться и уже не могут в полной мере выполнять свою основную функцию. Определить это в санузле можно по таким простым признакам:

  • долго держится неприятный запах;
  • потеют зеркальные поверхности;
  • конденсат скапливается на стенах и сантехнике.

При наличии одного из этих признаков нужно позаботиться об установке вытяжного вентилятора. А таймер для вентилятора можно приобрести и монтировать самому или же купить вентилятор со встроенным таймером.

Как работает устройство?

Если освещение в ванной выключено, вентилятор вытяжки также будет находиться в выключенном состоянии. При этом потребление тока будет минимальным, что даже не будет фиксироваться счетчиками электроэнергии. Это так называемый дежурный режим.

При включении в санузле освещения, таймер начинает отсчет периода времени до включения вытяжки, который длится приблизительно 15 секунд (возможны отклонения на 1-2 секунды). Если успеть выключить свет, пока не вышло это время, вентилятор не включится совсем. К примеру, человек зашел в ванную комнату, чтобы положить либо взять какую-то вещь, что заняло считанные секунды, при этом вытяжка не включится. Это очень удобно, потому что нужды в работе вытяжки нет. При включенном свете более 15 секунд, таймер включит вентилятор вытяжки, и он будет работать до тех пор, пока будет гореть свет и после его выключения на протяжении 5 минут. Кроме этого, на каждые 2 минуты включенного света время работы вентилятора после выключения продлевается еще на 1 минуту. После отключения света вытяжка может работать максимально 30 минут. К примеру, если человек зашел в санузел и включил свет, после чего находился там 15 минут (принимал душ или ванну), то время работы вытяжки после выключения света составит 13 минут (5 минут + 15 минут/2 = 13 минут).

Таймер вентилятора предусматривает также такую программу: после выключения света время работы вентилятора будет таким же, сколько он работал при включенном свете. Разные модели вентиляторов с таймером могут иметь разный интервал работы.

Если вентилятор работает, а свет в санузле был включен еще раз, то продолжительность работы вентилятора будет определяться как сумма остатка времени, которое еще не закончилось, и новый период времени, который можно рассчитать описанным методом.

О том, что устройство исправно и готово к работе сигнализирует вспыхивающий каждую секунду светодиод.

Конструкция и правила эксплуатации

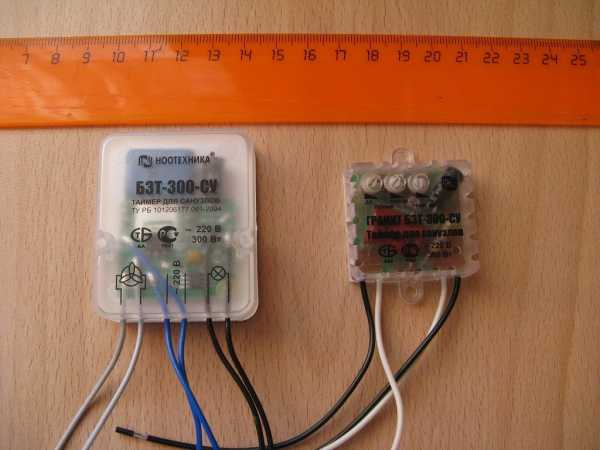

Таймер представляет собой одностороннюю печатную плату, на которой монтируются элементы. Компонент DD1 подключается со стороны проводников, остальные составляющие устанавливаются с другой стороны.

Чтобы защитить печатную плату от попадания влаги, ее рекомендуется вскрыть лаком, стойким к воздействию влаги.

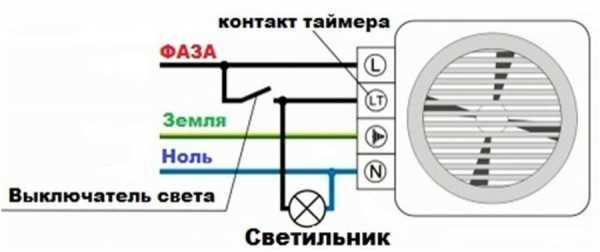

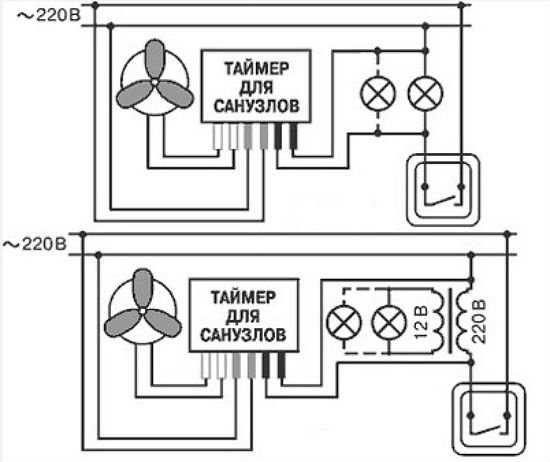

Наиболее распространенный вид таймеров подключается к сети 220 В и имеет вход сигнального провода от лампы освещения. Другими словами, таймер всегда подключен к питанию, а уже к нему подключается вентилятор. При включении света в ванной комнате к таймеру поступает сигнал и начинается отсчет времени, по истечении которого включается вытяжка. При выключении света питание на сигнальном проводе пропадает и начинается обратный отсчет времени – до отключения.

Устройства с датчиками света

Также существуют таймеры с датчиками света, которые реагируют именно на наличие освещения. Им командный провод от лампы уже не нужен.

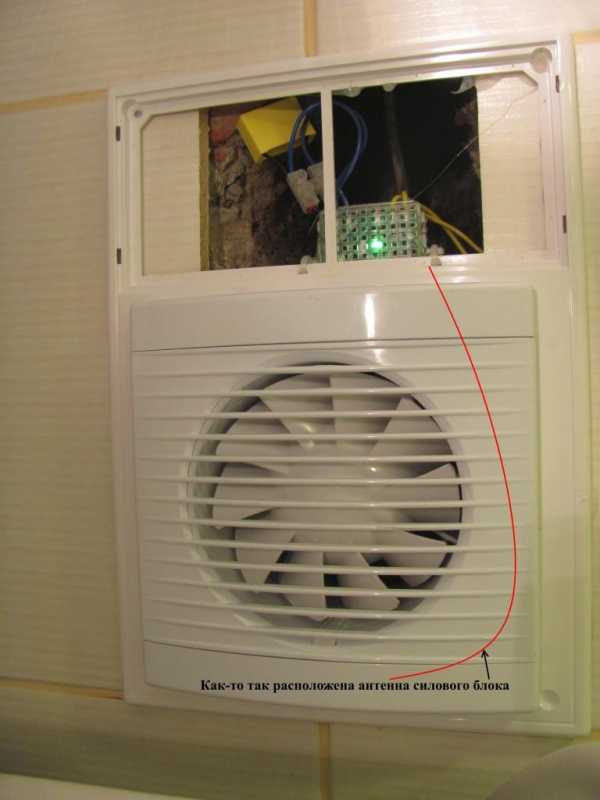

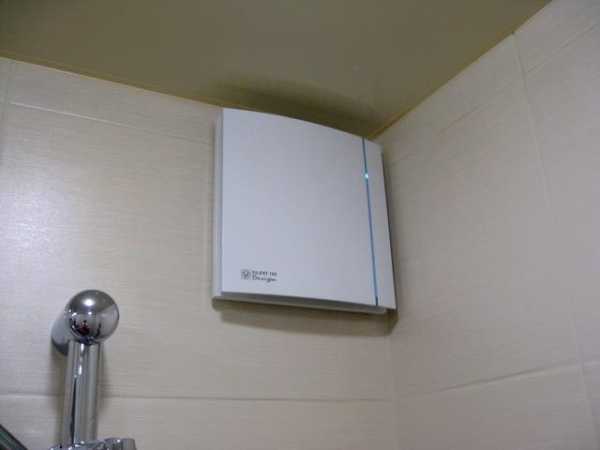

Как правило, вытяжной вентилятор монтируется под потолком в стене санузла, чтобы при включении освещения, он был максимально ярко освещен. Для правильной работы таймера следует обеспечить существенную разницу при включенном и выключенном освещении санузла. Если же в санузле настолько светло, что вытяжка не прекращает свою работу, нужно закрасить лаком светодиод, чтобы снизить количество света, или углубить его.

Следует помнить, что элементы таймера находятся под напряжением, именно поэтому при установке устройства или при его проверке нужно быть крайне осторожным. Опасность повышается, т. к. установка проводится в помещении, где вероятность поражения электрическим током высокая из-за влажности.

mr-build.ru

с датчиком влажности реле для воздуха, таймер для комнаты вытяжной, канал своими руками

При выборе вентилятора в ванную комнату многие люди сталкиваются с разнообразием торговых марок, каждая из которых имеет множество дополнительных приспособленийНесмотря на то, что большая часть нашей страны находится в умеренных широтах, неотъемлемым спутником жизнедеятельности человека является повышенная влажность в бытовых, служебных и технических помещениях. Даже если влажность кажется незначительной, и не является первостепенным вопросом при ремонте или обустройстве соответствующих помещений, совсем закрыть глаза на её наличие не удастся. Неприятными последствиями могут быть сыреющие стены и полы, которые станут благоприятной средой для появления и размножения различной микрофлоры (плесень, грибок), что в свою очередь, может нанести непоправимый ущерб здоровью, особенно у людей, склонных к аллергическим реакциям.

Зачем нужен вентилятор с датчиком влажности

Когда уже созрела необходимость для принятия решительных мер по борьбе с излишней влажностью, необходимые устройства можно собрать своими руками, а можно выбрать из ассортимента, представленного на рынке. Различные вытяжки и вентиляторы, согласно поставленным перед ними задачам, имеют разную конфигурацию, технические особенности, не говоря уже о цветовом решении и ценовом диапазоне. Кроме того, их выбор зависит от того, какая запланирована в помещении схема вентиляции.

На рынке существует огромное количество моделей вентиляторов со встроенным датчиком влажности, что является их неоспоримым плюсом и преимуществом

Принципиально новая разработка для потенциально влажных помещений, прачечных, внутридомовых бассейнов, сан узлов, душевых и ванных комнат, инкубаторов, теплиц, не так давно появившаяся на рынке.

Вентилятор с датчиком влажности выбирают, в зависимости от особенностей помещения и общего расхода воздуха.

Особенностью такого вентилятора является такой элемент, как гигростат. Датчик влажности встраивают в вентилятор или вытяжку, но он способен работать и автономно. Его работа сходна с работой датчика дыма.

Сами датчики влажности, в зависимости от количества управляемых ими вентиляторов, и в зависимости от того, где параметры замеряются, они бывают:

  • Одноконтурный;
  • Многоконтурный;
  • Комнатный;
  • Канальный.

В зависимости от количества пара в помещении, гидростат автоматически производит смыкание и размыкание контактов вентилятора, совершая управление его работой. Проще говоря, благодаря такому датчику, вентилятор начинает работать, когда влажность воздуха в помещении превышает заданные владельцем параметры.

Производители позаботились и о долговечности прибора, оснастив вентиляторы с датчиком влажности элементами, которые защищают устройство от попадания брызг с любой стороны. По характеристикам такие элементы соответствуют IPх4 коду. Кроме того, такой вентилятор потребляет крайне мало электроэнергии, что делает его неоспоримо выгодным приобретением.

Ставим реле влажности воздуха

Такое устройство, как реле влажности, представляя собой электромагнитный выключатель, предназначенный для размыкания и замыкания различных участков электрической цепи, также является неотъемлемой деталью схемы вентиляции.

Реле влажности воздуха для включения принудительной вентиляции помещения при повышенной влажности воздуха

Кроме помещений бытового назначения, реле влажности воздуха особенно необходимо в промышленных помещениях и помещениях со сложной многоуровневой системой вентиляции.

Устройство подает определенную сигнальную частоту на датчик влажности и анализирует полученные данные. Гидростат, в зависимости от количества паров, находящихся в воздухе, смыкает и размыкает контакты, провоцируя переключение реле, тем самым осуществляя управление и запуская вентиляторы во влажных помещениях.

По типу соединения и изменению параметров в электрических цепях (включение, отключение, переключение их отдельных частей) на рынке представлены реле:

  • Размыкающие;
  • Замыкающие;
  • Переключающие.

Реле влажности воздуха является достаточно долговечным устройством, производящее бесперебойную работу, среднее количество срабатываний около 100000 раз.

Удобная вытяжка с датчиком влажности

В помещениях с повышенной влажностью система естественной вентиляции зачастую не имеет необходимой вытяжной силы, не справляется с отводом ненужной влаги через вентиляционные каналы. На помощь приходит установленная вытяжка.

Выбрав подобное устройство, вы можете забыть о том, чтобы вручную включать и выключать вытяжку. Ваш вентилятор выполнит все самостоятельно

Немаловажным фактором отличного функционирования имеющихся вентиляционных каналов является правильный подбор вытяжного устройства.

Вытяжная вентиляция, осуществляющая воздухообмен во всем помещении, называется общеобменной, а та, что устанавливается непосредственно над вентилируемым местом – местной (например, вытяжка для душа). Для достижения наибольшего эффекта, обычно устанавливается умная вытяжка смешанного типа, то есть приточно-вытяжная.

В свою очередь, вытяжки подразделяются на виды и модификации:

  • Автоматические;
  • Не автоматические;
  • Потолочный вид;
  • Канальный вид;
  • Осевой вид;
  • Радиальный вид;
  • С датчиком влажности;
  • С датчиком движения;
  • С таймером;
  • С обратным клапаном.

Вытяжку, оснащенную датчиком влажности, обычно относят к автоматическим вытяжкам, у которой работу контролирует электроника. Включается она по сигналу датчика, контролирующего влажность в ванной комнате. Как только датчик зафиксировал увеличение влажности до значения, превышающего заданное, лопасти вентилятора в вытяжке начинают свою работу, вытяжка прекращает работу после прихода влажности в норму.

На рынке представлен широкий ассортимент вытяжек со встроенными датчиками влажности, но такой вариант можно изготовить и самостоятельно, приобретя датчик влажности отдельно, и доработав обычную вытяжку.Вентилятор с таймером и вентилятор с датчиком движения – это 2 наиболее встречающихся модификации вентиляторов в современных жилых помещениях. Низкий уровень шума при работе, имеют длительный срок службы, не требуют дополнительного вида обслуживания – это их главное отличие.

Простота в установке и подключение без привлечения профессионалов, гарантия свежего воздуха в небольшом, закрытом помещении и адекватная стоимость, являются основополагающими факторами. Для принятия верного и обоснованного решения о приобретении и установке устройства, удовлетворяющего потребностям владельца жилого помещения, необходимо рассмотреть оба варианта вентиляторов.

Монтируем вентилятор с таймером для ванной комнаты

Вентиляционные каналы многоэтажных домов часто не оправдывают возлагаемые на них ожидания, к тому же, стандартные ванные комнаты не отличаются просторностью. Такой тихоня, как электрический вентилятор с таймером, чаще встречается в туалете, но и для ванной комнаты он не менее эффективен.

Монтаж вентилятора, подключаемого к электропитанию

В плане управления, таймер в вентиляторе очень удобен, после отключения вентилятора от основного источника питания, устройство будет работать, согласно выбранной программы заданное количество времени.

При монтаже вентилятора, питание к нему подводят из той же коробки, где запитан выключатель освещения в ванной комнате.

По способу установки, бывает:

  • Накладной;
  • Канальный.

Если потолок или стены собраны из панелек брусьев или реек, то предпочтителен к монтажу канальный, если имеются гладкие поверхности, то устанавливают накладной.

Современный вентилятор для ванной с датчиком влажности

Для более глубокого понимания, следует отметить, что влага из воздуха удаляется преимущественно дольше, чем попадает в него.

Встроенный датчик влажности – вот принципиальное отличие от других вентиляторов.

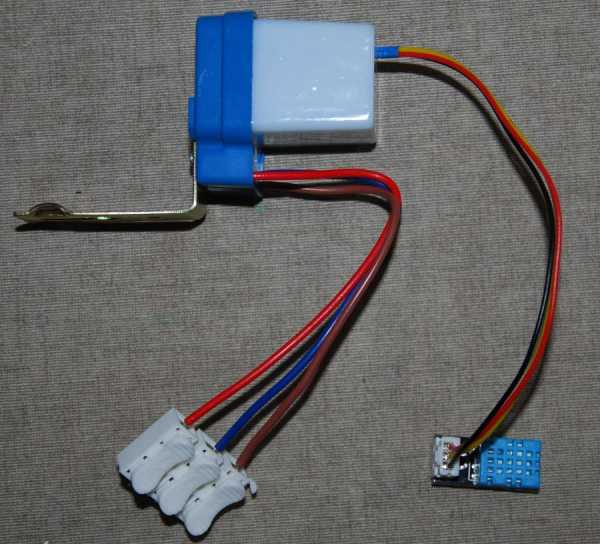

Датчик влажности можно приобрести отдельно и самостоятельно (а лучше с помощью специалиста) подключить его к вентилятору

Имея такой минус, как шумная работа, вентилятор обладает неоспоримыми плюсами:

  • Насыщенный влажными парами воздух не перемещается внутри помещения, а сразу выводится в вентиляционный канал;
  • Встраиваемый вентилятор имеет обратный клапан, что препятствует попаданию из вентиляционного канала пыли и неприятных запахов, даже, когда он не осуществляет никакого движения;
  • Включается только после срабатывания датчика влажности, обеспечивая ощутимую экономию расхода электроэнергии.

Виды вентиляторов для ванной (видео)

Ненужная влажность наносит ущерб и отделке помещений, способствует появлению и распространению неприятных запахов, не говоря уже о том, что является постоянным спутником коррозии и эрозии. Сыреющие стены во время холодов быстрее промерзают, что приводит к деструктуризации строительных материалов. Поэтому, вентилятор просто необходим.

Внимание, только СЕГОДНЯ!

Добавить комментарий

kitchenremont.ru

Установка вентилятора в ванной. Монтаж и подключение

Установка вентилятора в ванной необходима, если естественная система вентиляции не справляется со своей задачей. Признаком нерабочей вентиляции является постоянная сырость, конденсат и запотевшие зеркала в ванной. Если ванная совмещена с санузлом, то возможно появление неприятного запаха и различных микробов в виде грибка и плесени, которые оказывают отрицательное действие на здоровье и жизнь человека. Плесень и грибок снижают срок службы стиральных машин, душевых кабин, разрушают межплиточные швы на стенах.

Проверка вентиляционных каналов

Если в вашей ванной имеются такие проблемы, то необходимо проверить работоспособность вентиляционных каналов. Это делается довольно просто: к решетке вытяжки нужно поднести горящую спичку. Если огонь будет тянуться по направлению к решетке или затухнет, то каналы вентиляции вполне работоспособны и нормально справляются с вентиляцией помещения ванной комнаты. При этом нет смысла устанавливать и подключать дополнительную вентиляцию.

Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор. Сегодня на рынке электротехнических устройств представлено много разных видов вентиляторов, имеющих отличия по принципу работы, устройству и функциональности. Для бытовых условий в ванной комнате обычно устанавливают осевой вентилятор.

Выбрав подходящий вентилятор, можно приступать к его установке. Все рекомендации и советы по установке подойдут для ванной, туалета, а также для кухни.

Требования к монтажу

Установка вентилятора в ванной должна выполняться с соблюдением некоторых условий, чтобы вентилятор качественно выполнял свои задачи:

  • Необходимо наличие нормально действующего канала вентиляции. При засоренном канале, вытяжка не даст необходимого эффекта, поэтому в данном случае без чистки канала не обойтись.
  • При вытягивании влажного воздуха из ванной, он должен замещаться новой порцией. Поэтому, необходимо наличие под входной дверью в ванную комнату небольшой щели, для обеспечения нормальной вентиляции воздуха.
  • Вентиляция ванной будет работать качественно, если сделан правильный выбор вентилятора с учетом качества, функциональности, шумовых параметров и производительности.
Подготовка к монтажу

Установка вентилятора в помещении ванной комнаты не вызывает больших трудностей. Лучше выбрать влагозащищенное исполнение вентилятора, со встроенным датчиком влажности, который будет контролировать параметр влажности воздуха. Такая вытяжка автоматически запустится, когда влажность превысит установленную границу.

При самостоятельном монтаже вентилятора потребуется выполнение следующих работ:

  1. Проложить кабель.
  2. Подготовить место для монтажа, расширить канал вентиляции, если его размеры не соответствуют приобретенному оборудованию.
  3. Подключить вентилятор к электрической сети.
  4. Установить вентилятор в сборе в канал вентиляции.
  5. Заделка монтажной пеной пустот.
  6. Шпаклевка.

С этой работой можно справиться собственными силами.

Для повышения эффективности работы вентиляции необходимо, чтобы с одной стороны ванной комнаты был заход воздуха, а с противоположной стороны воздух должен выходить. Если расстояние между входом и выходом воздуха будет слишком мало, то эффективность вентиляции значительно снижается. Лучше, если в нижней части двери ванной будет установлена решетка.

Подготовка места для монтажа

Наиболее удобным местом для монтажа вентилятора в ванной является выходное вентиляционное отверстие, ведущее в вытяжную домовую шахту. Такие отверстия существуют практически во всех квартирах для функционирования естественной вентиляции. Канал вентиляции стандартного типа может обеспечить прохождение воздуха, нагнетаемого вентилятором, имеющего мощность не более 100 кубометров в час.

Установка вентилятора выполняется в отверстие канала вентиляции. Поэтому вытяжку необходимо выбирать с учетом размера канала для нормальной установки оборудования. Диаметр этого отверстия выполняется стандартной величины: от 100 до 150 мм.

Если вы неправильно выбрали диаметр вентилятора, а возможности обменять его на другой уже нет, то это можно исправить, увеличив отверстие перфоратором. В обратном случае, если отверстие слишком большое для данного размера вентилятора, то можно выбрать вставку из пластиковой трубы и вставить ее в вентиляционное отверстие. Вокруг вставленной трубы необходимо заделать пустоты монтажной пеной, дождаться ее засыхания, срезать лишнюю пену ножом, и зашпаклевать оставшиеся неровности.

Если объем помещения ванной комнаты большой, что часто бывает в просторных квартирах, то целесообразно приобрести более мощный вентилятор. В таком случае для монтажа такого устройства наверняка придется пользоваться перфоратором и пробивать в стене еще один канал вентиляции. Такую работу лучше доверить профессиональным работникам.

Варианты схем подключения

Прежде всего, кабель питания должен быть подведен к месту где подразумевается установка вентилятора. Это выполняется обычно во время ремонтных работ, кабель прокладывается в стену. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Затем кабель подключают к розетке, а в розетку вставляют вилку питания вентилятора.

Удобство вентилятора в применении зависит от его функциональных и технических возможностей, и от способа его включения. Подбирая схему подключения, необходимо тщательно продумать, как будет работать вся система. Переделка неправильно выбранной схемы доставит немало хлопот и неприятностей.

Включение вентиляции с помощью шнура

Существует много способов подключения вентиляторов к питанию. Некоторые исполнения снабжены выключателем, расположенным на корпусе. Обычно выключение и включение вентиляции выполняется шнуром, за который нужно дергать.

Такое управление не всегда доставляет удобство, так как вентиляторы могут находиться высоко под потолком или в труднодоступных местах над унитазом или ванной. Если ремонт помещения не завершен, то можно найти удобное место для расположения шнура, и проложить кабель в нужное место.

Включение вместе с лампочкой

Наиболее дешевая установка вентилятора является подключение его параллельно с лампой освещения. При этом вентилятор будет работать одновременно с лампой. При выключении света вентиляция будет отключаться.

Преимуществом такой схемы является низкая стоимость и простое подключение. К недостатку можно отнести работу вентилятора даже тогда, когда для этого нет надобности. И наоборот, недостаточное проветривание, когда в этом есть необходимость. Поэтому при такой схеме приходится включать свет в ванной, чтобы дополнительно проветрить ее. Такой порядок работы уменьшает срок службы электрического двигателя вентилятора, так как включение и выключение происходит гораздо чаще, что отрицательно влияет на механическую и электрическую часть мотора.

Работа от отдельного выключателя

Чтобы вытяжка работала только в необходимые моменты, существует схема подключения через отдельный выключатель, который располагают на вентиляционной решетке или на стене. Это более дорогостоящий вариант схемы, так как потребуется более длинный кабель, и некоторое усложнение схемы.

При этом подключение не будет совмещаться с освещением. Необходимо собрать схему, аналогичную схеме освещения, с тем отличием, что вместо лампы будет подключен вентилятор.

Вентилятор лучше подключать отдельным кабелем через двухклавишный выключатель. Двигатель вентилятора будет работать только при необходимости, независимо от работы освещения. Недостатком такой схемы является то, что можно забыть о включенной вытяжке, и она будет работать без необходимости, расходуя электроэнергию.

Автоматическая система

Современные устройства часто стали оснащаться датчиками влажности и таймерами. По сложности эта схема аналогична схеме работы с выключателем. Электродвигатель подключают с помощью трех проводов: два из них – это питание, а третий идет на сигнальную лампу. Работа заключается во включении вентилятора совместно с освещением, и выключении через определенное время после выключения освещения. Этого времени достаточно для нормальной вентиляции помещения.

В торговой сети также представлены вентиляторы с обратной работой. Электродвигатель не будет работать, пока включен свет, и запускается после отключения света на то время, которое настроено на таймере.

Подключение и установка вентилятора

Порядок подключения:

  1. Снять переднюю решетку. При этом станут доступны клеммы для подключения.
  2. Подключить провода к вентилятору с помощью клеммной колодки. При этом необходимо соблюдать маркировку проводов по цвету. Синий провод – ноль, фаза обычно бывает красного, белого или черного цвета.
  3. Вставить вентилятор в отверстие вентиляции.
  4. Закрепить корпус вентилятора в вентиляционном отверстии в стене с помощью дюбелей, находящихся в комплекте, либо с помощью клея или строительного герметика.
  5. Установить на вентилятор перед крышкой москитную сетку, чтобы насекомые не проникали в ванную.
