Как рассчитать сколько потребляет светодиодная лента. Светодиодная лента потребление на 1 м


Потребляемая мощность светодиодной ленты на 1 метр и всю длинну

Мощность потребления светодиодной ленты – важный параметр, необходимый для правильного выбора блока питания. Уметь определять этот параметр должен каждый мастер, работающий с LED-лентами. Примечательно, что для этого нет необходимости измерять мультиметром ток и напряжение. Достаточно ограничиться теоретическими расчётами.

Напряжение и сила тока

Как следует из курса физики, электрическая мощность (P, Вт) – это произведение тока (I, А) на напряжение (U, В). Применительно к светодиодной ленте это означает, что номинальное напряжение питания нужно умножить на ток, протекающий через светоизлучающие диоды.

Напряжение можно определить визуально. Для этого нужно взять часть LED-ленты в руки и посчитать количество светодиодов, расположенных между двумя линиями разреза:

  • 3 светодиода соответствует напряжению питания 12 В;
  • 6 светодиодов – 24 В;
  • 60 светодиодов – 220 В от сети переменного тока через выпрямитель.

На некоторых изделиях значение напряжения нанесено непосредственно возле линии разреза. Также существуют адресные светодиодные ленты со встроенным ШИМ-модулятором и питанием от +5 В.

Величина протекающего тока зависит от типа установленных светоизлучающих диодов и их общего количества в светодиодной ленте. Самый маломощный SMD 3528 потребляет всего 20 мА, SMD 3014 – 50 мА, SMD 5050 – 60 мА, а SMD 2835 и SMD 5730 – 180 мА. В одном метре может находиться разное количество отдельных SMD-светодиодов. Плотность монтажа бывает 30, 60, 120 и 240 шт./м.

Приобретая лишь часть светодиодной ленты, спрашивайте у продавца паспортные значения мощности, тока и светового потока. Их можно найти на упаковке с бобиной.

Расчёт мощности 1 метра светодиодной ленты

Имея на руках все необходимые данные, несложно рассчитать, сколько потребляет 1 метр LED-ленты:

  • Uпит – напряжение питания, В;
  • I1м – ток одного светодиода, А;
  • N – количество SMD-светодиодов в 1 метре ленты, шт.;
  • K – коэффициент, учитывающий количество светодиодов, включенных последовательно.

Известно, что любая LED-лента с питанием от +12 В состоит из групп светоизлучающих диодов, соединённых параллельно. В свою очередь, в каждой группе по 3 светодиода, соединённых последовательно, а значит, через них протекает одинаковый ток. Поэтому К = 3. Для светодиодной ленты, работающей от +24 В значение К = 6.

Для большей наглядности рассчитаем мощность потребления 1 метра светодиодной ленты типа SMD 5050-30 шт./м с питанием от источника +12 В: Для некоторых других популярных изделий с питанием 12 В, мощность указана в таблице.

Расчёт мощности всей длины LED-ленты

Логично предположить, что для расчёта мощности светодиодной ленты длиной больше или меньше 1 метра, нужно полученный результат умножить на общую длину:

L – длина одного или нескольких отрезков, подключаемых к блоку питания.

К примеру, нужен блок питания, чтобы запитать 2 куска светодиодной ленты типа SMD 5050-30 шт./м длиною 2,5 и 3 метра. Мощность потребления составит: Чтобы источник питания работал без перегрузок, необходимо полученный результат умножить на коэффициент запаса – 1,2 и округлить до ближайшего стандартного значения. В данном случае подойдёт блок питания мощностью 50 Вт.

Если необходимо посчитать, сколько электроэнергии потребляет светодиодная лента за определённый промежуток времени, то суммарную мощность придётся перевести в кВт*ч. Для этого воспользуемся формулой:

h – время, в течение которого светодиоды включены, ч.

К примеру, за 8 часов непрерывной работы светодиодная лента из предыдущего примера потребит:

В заключение хочется отметить, что мощность и светоотдача LED-лент серии «эконом», собранных на чипах SMD 5630 и SMD 5730, не соответствует заявленной. В них установлены светоизлучающие диоды с меньшим размером кристалла, а значит, и с меньшим током потребления. Поэтому, покупая дешёвую продукцию, рассчитать её мощность можно только экспериментальным путём после замера тока и напряжения.

Читайте так же

ledjournal.info

Сколько электроэнергии потребляет 1 метр светодиодной ленты | Статьи

Для питания светодиодных лент необходимо напряжение 12 либо 24 В. Преобразование сетевого напряжения 220 В осуществляется с помощью импульсного блока питания, от которого и запитывается LED-лента. Поэтому перед потребителями встает вопрос: «Сколько потребляет светодиодная лента длиной 1 метр?». Ведь основным параметром выбора блока питания является мощность, которую он отдает светодиодной нагрузке.

Пример расчета энергопотребления

В лентах, поставляемых компанией «Релед», использованы светодиоды нескольких типов.

  • На 1 метре может располагаться разное количество маломощных SMD 3528. 60 штук таких светодиодов на метре потребляют 4,8 Вт, 120 штук – 9,6 Вт, 240 штук – 19,2 Вт (это табличные значения).
  • Мощные, яркие SMD 5050 потребляют больше энергии: 30 штук на метре – 7,2 Вт, 60 штук – 15 Вт, 120 штук – 25 Вт.

Если известно, сколько потребляет 1 метр светодиодной ленты, нетрудно выяснить энергопотребление ленты длиной 10 м, размещенной по периметру комнаты. Если это 30 штук SMD 5050, то потребуется мощность 10 м * 7,2 Вт = 72 Вт (аналогично, если 60 штук, то 10 м * 15 Вт = 150 Вт).

Но 72 Вт – это еще не окончательный показатель. Подбирая блок питания, следует добавить определенный запас по мощности, чтобы не допустить перегруза. Поэтому к рассчитанному показателю 72 Вт следует добавить примерно 30%. 72 Вт + 72 Вт * 0,3 = 72 Вт + 21,6 Вт = 93,6 Вт.  Соответственно, для питания 10 метров ленты необходим блок на 100 Вт.

Зная, сколько потребляет светодиодная лента 1 метр, можно рассчитать и энергопотребление за все время ее работы в течение дня. Если вечером наша лента длиной 10 м освещает комнату по периметру около 3 часов, то потребит за это время 93,6 Вт * 3 часа = 280,8 Вт – то есть, всего 0,28 кВт. Нельзя не согласиться с тем, что яркий светодиодный свет позволяет существенно оптимизировать затраты на оплату электроэнергии.

reled.pro

виды диодов и способы расчета мощности

На сегодняшний день светодиодная лента используется для освещения самых различных объектов как внутри помещений, так и снаружи. Потому эти изделия настолько распространены. Однако чтобы они полноценно могли выполнять возложенные функции, необходимо очень внимательно отнестись к выбору этого оборудования и знать, сколько энергии потребляет светодиодная лента.

Общие сведения

Светодиодная лента имеет особую конструкцию. Это эластичная плата, на которой находятся необходимые контакты. На этом основании равномерно находятся диоды, являющиеся источником освещения этого устройства.

Толщина платы составляет не более 4 мм. При этом ширина ленты может находиться в диапазоне 7−12 мм. Для того чтобы ограничить напряжение, которое проходит через светодиоды, в изделии находятся резисторы. Популярность такого прибора освещения обусловлена его экономичностью и продолжительным сроком эксплуатации. Оборудование может работать приблизительно 70−120 тысяч часов, причем оно потребляет незначительное количество электроэнергии.

С учетом потребляемой энергии ленту можно использовать для контурной подсветки тропинок, фасадов, особенностей ландшафтного дизайна, а также для оформления рекламных щитов. Внутри помещений это осветительное оборудование также применяется во время организации самых различных эффектов в дизайне интерьера. Спектр использования диодов довольно огромен.

Разновидности светодиодов

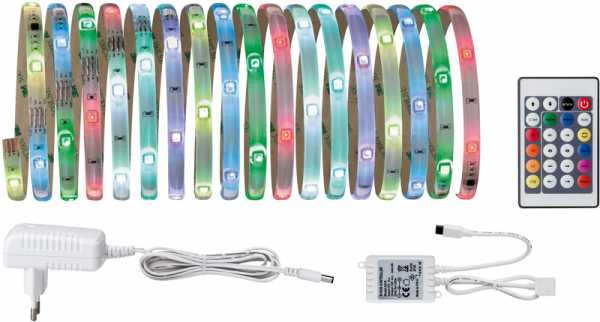

Для начала необходимо отметить, что на сегодняшний день бывает две разновидности лент, которые маркируются как SMD и RGB-устройства. Последний вид осветительных приборов позволяет владельцу оформлять самые разные оттенки подсветки. Так как все ее отдельные элементы имеют в своей конструкции три диода, от этого и произошло название этого оборудования. Светодиоды могут светиться красным, зеленым и голубым оттенком (то есть Red, Green, Blue — RGB).

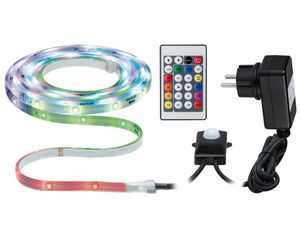

Для этого устройства необходимо дополнительно купить пульт управления, он называется контроллером. Потребляемое напряжение ленты будет влиять на выбор такого преобразователя, который сможет контролировать как цвет, выдаваемый диодами, так и его интенсивность, а также яркость.

Первым видом осветительного оборудования являются ленты SMD — Surface Mounted Device, в переводе это обозначает «устанавливаемое на поверхность устройство». Это изделие дешевле. Светодиоды такого оборудования являются одноцветными. Они могут быть:

  • голубыми;
  • белыми;
  • желтыми;
  • красными;
  • зелеными.

Размер ламп

Мощность ленты зависит непосредственно от количества и размеров отдельных ламп. Они дают возможность создать необходимую интенсивность подсветки. Вначале нужно определиться с вопросом размера светодиодов. Маркировка устройств помогает определить, какой вид осветительного оборудования находится в продаже.

Вначале в этой маркировки описан вид оборудования (SMD или RGB). Затем в маркировке находится четыре цифры. Это и обозначает размер светодиодов. Если, к примеру, в маркировке указано SMD 3528, то это обозначает, что ее осветительные части имеют ширину и длину 3,5х2,8 мм.

Есть и крупные светодиоды, например, 5630 или 5050. Мощность освещения SMD 3528 находится в пределах пяти люмен. Это определенный показатель свечения устройства. Мощность диодной ленты 5050 и 5630 является намного больше. Световой поток, который излучают эти светодиоды, соответственно равняются 15 и 18 люмен. За счет этого показателя мощная светодиодная лента заменяет по яркости простую энергосберегающую лампу.

Количество осветительных элементов

Еще одним немаловажным параметром, который определяет мощность диодной ленты, является чисто установленных диодов. Их частота может отличаться в различном виде приборов освещения. Стандартно изготавливаются устройства с количеством осветительных элементов на 1 м, которое равняется 60 шт.

Для увеличения мощности и степени яркости количество светодиодов увеличивают. Для изделий SMD 3528 может быть повышение концентрации осветительных ламп в пределах 150−250 шт. на один метр. Однако такое большое количество лампочек неприемлемо для устройств с крупными светодиодами. Потому для SMD 5050 и SMD 5630 концентрация осветительных элементов, как правило, составляет до 100 шт. на метр.

Необходимо также сказать, что яркость освещения иногда будет зависеть не от количества или размера светодиодов, а от температуры освещения и вида излучения. Этот параметр находится в пределах 3500−7500 К. Наиболее яркими являются устройства, в которых диапазон освещения находится в диапазоне 6000−8000 К.

Определение мощности

Расчет мощности светодиодной ленты выполняется с учетом количества элементов на 1 м и общих размеров. Эта характеристика устройств определяется в ваттах. Устройства SMD 3528 отличаются мощностью свечения для 60 светодиодов — 4,9 Вт, 150 светодиодов — 9,7 Вт, а для 250 — 16,9 Вт. Эти показатели стараются соблюдать все изготовители изделий.

Как правило, в продаже находятся устройства SMD 5050. Для этого оборудования тоже задана определенная мощность на 1 м. Если изделие имеет в конструкции 30 светодиодов, то этот показатель находится в пределах 7,3 Вт. 60 светодиодов имеют устройства мощностью 14,5 Вт, а 150 диодов — 28,9 Вт.

Эти показатели непременно должны учитываться во время выбора. От этого будет зависеть вид блока питания. Если параметры неверно выбраны, то изделие не сможет долго проработать, так как блок питания начнет перегреваться, или лента вообще не заработает. Потому обязательно должен проводиться расчет светодиодной ленты.

Расчет преобразователя

Преобразователь, изменяющий показатель напряжения, является обязательной частью схемы подсоединения этих приборов освещения. Если его не установить, то поданный электрический ток тут же испортит led-систему, сделав ее непригодной для последующей эксплуатации. Причем непосредственно изделие может иметь различное напряжение и размер (каждый погонный метр имеет немаловажное значение). Потому в каждом определенном случае производится свой расчет.

Определить, какой требуется адаптер для определенной led-системы, можно с помощью специальных таблиц. Как правило, потребители выбирают изделия на 12 вольт, поскольку их легче отыскать, а также стоимость намного дешевле.

Мощность для преобразователя считается главным параметром. Чтобы повышенное напряжение не привело к выгоранию ламп, необходимо грамотно сделать расчет. Для чего необходимо знать основные параметры:

  • какое количество светодиодов находится на 1 м;
  • общий размер осветительного прибора.

Эти два показателя (количество диодов на метр и длина) являются основой во время расчета мощности преобразователя.

Поскольку led-конструкции можно с легкостью наращивать в размерах, то необходимо учитывать, что каждый метр в этом случае влияет на общий показатель потребляемой электроэнергии. Любой наращенный метр увеличивает эту характеристику.

Пример вычисления

Мощность — это основная характеристика, где шкалой измерения является ватт. Для того чтобы подсчитать ее для определенной ленты, необходимо следовать такому алгоритму:

  • в первую очередь необходимо выяснить, какое количество электроэнергии потребляет один метр. Этот показатель можно с легкостью узнать с помощью специальной таблицы. Например, у изделий SMD 5050 на 1 м этот параметр составляет 7,3 Вт;
  • после можно определить мощность, которую в целом будет потреблять led-система. Для этого необходимо показатель для одного 1 м помножить на общий размер осветительного прибора. Например, при установке подсветки в 10 метров. В этом случае 7,3 Вт необходимо умножить на 10 метров, и получается 73 Вт.

Именно эту мощность в 73 Вт будет потреблять SMD 5050 длиной 10 метров. Однако в этом случае необходимо учитывать, что определенное количество ватт затрачивается на преобразование тока, поэтому желательно подбирать блок питания с немного большим количеством ватт, чтобы был незначительный запас. Он сможет компенсировать вероятные потери и сохранять работоспособность осветительных изделий на требуемом уровне.

Наименьший запас мощности, который обязан иметь преобразователь, обязан находиться в пределах 30% от окончательного значения подсчетов. То есть конечный результат расчетов для изделий с потреблением в 73 Вт, с учетом 30%, уже составляет 94,9 Вт.

Далее необходимо лишь отправиться в магазин за требуемым адаптером. Подбирать блок питания необходимо до округленного значения, но максимально близкого к окончательным показателям подсчетов.

Представленные на сегодняшний день в продаже светодиодные приборы питаются от постоянного тока. Причем им необходимо подать напряжение 12 либо 24 Вольт. Также можно встретить устройства, которые работают с показателем 36 В, однако они попадаются довольно редко.

Выбрать правильный блок питания очень легко. Вначале нужно посмотреть на маркировку прибора освещения. На нем непременно обязано указываться напряжение. Как правило, потребителю представлены изделия на 12 В. Преобразователь обязан непременно соответствовать этому значению. Не нужно выбирать блок питания с высоким запасом мощности. Чем этот показатель выше, тем дороже обойдется устройство.

Класс защиты

Мощность диодной ленты считается немаловажной характеристикой. Однако это не единственный показатель, на который нужно опираться во время выбора. С учетом сферы использования есть разные классы защиты:

  1. Для сухого помещения с отсутствием высокой запыленности используются открытые типы устройств. В их маркировке находится показатель IP20.
  2. Если в помещении повышенная влажность, то можно использовать изделия с защитой из эпоксидной смолы. Смола сможет защитить поверхность ленты, но не сами диоды, поэтому для установки на улице этот вариант не подойдет. Класс защиты этих изделий определен IP65.
  3. Для установки на улице используют силиконовые монолитные приборы освещения. Здесь защищены все элементы конструкции от отрицательного действия внешней среды. По классу защиты они имеют маркировку IP68.

Рекомендации профессионалов

Лента, с грамотно рассчитанной мощностью и установленная по всем правилами монтажа, проработает довольно продолжительное время. Однако это справедливо лишь в случае покупки изделий проверенных и известных торговых брендов. Эксперты рекомендуют не приобретать некачественные и дешевые устройства.

Качественное оборудование не может иметь кривые края либо неравномерно наклеенные светодиоды. Перед выполнением покупки нужно внимательно осмотреть осветительный прибор. Из бюджетных, но качественных торговых марок эксперты отмечают Maxus и Feron. С учетом отзывов обычных пользователей эти диодные ленты смогут прослужить более 10 лет.

220v.guru

Светодиодная лента 14,4 Вт/м. Легкое разочарование.

В последнее время светодиодные лампы повсеместно вытесняют лампы накаливания и экономки, но практика их использования (несоответствие фактически потребляемой и номинальной мощности, время наработки на отказ) натолкнули на мысль о том, что китайские товарищи пошли не по тому пути. Решено было обзавестись светодиодной лентой и на ее основе поэкспериментировать в создании светодиодного освещения. Кому интересно, прошу под кат Поскольку на сегодняшний день самыми совершенными в плане технических характеристик являются светодиоды SMD 5630 и SMD 5730, то при выборе ленты ориентировался именно на них. В результате поиска набрел на данную ленту Продавец обещал следующие характеристики: Марка светодиодов: Epistar; Напряжение питания: 12 Вольт; Количество светодиодов на метр: 60 штук; Потребляемая мощность: 14,4 Вт/м; Наработка на отказ: средняя 30 000 часов, длительная 50 000 часов; Угол обзора:120 градусов; Влагозащита: отсутствует; Цветовая температура: 6500-7000 К; Длина ленты: 5 метров отрезками по 50 см; Тип светодиодов: тут продавец, судя по странице товара, путается в показаниях. В одном случае указывает 5630, в другом 5730. Сама по себе лента обошлась в 4,54$ плюс доставка. 1,26$. Поскольку с такими характеристиками ленту без доставки найти не смог, то согласился на небольшую плату за нее. В сети имеется информация о характеристиках светодиодов с родословной.

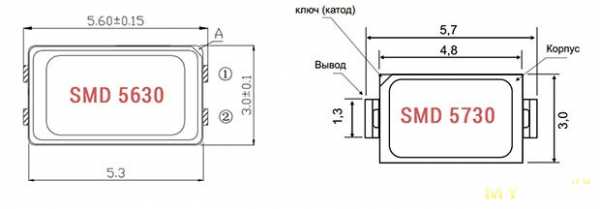

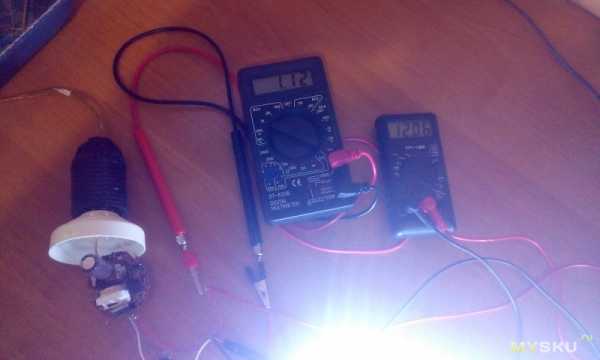

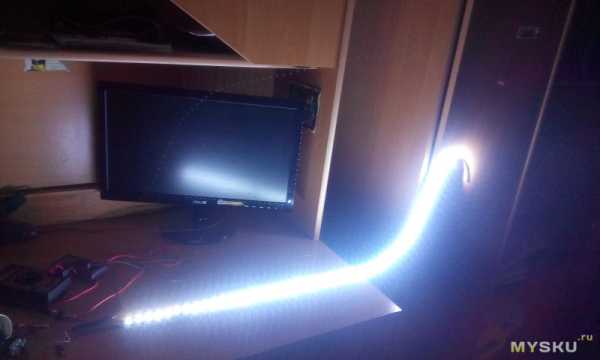

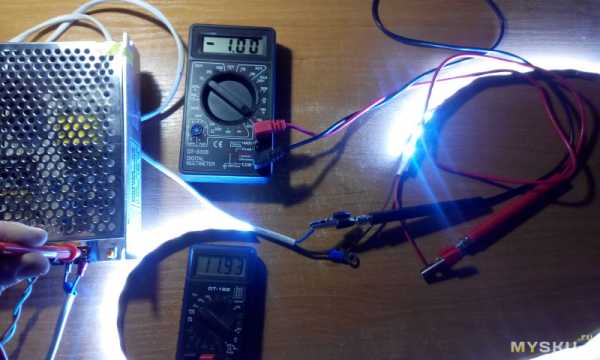

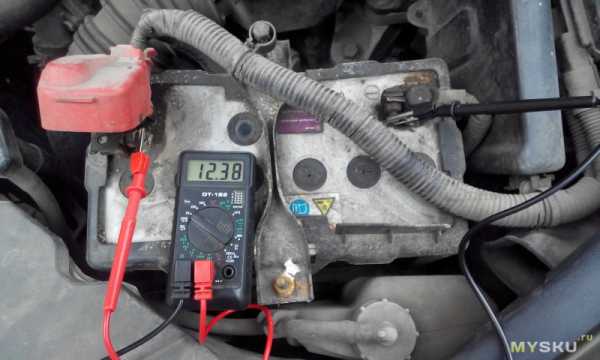

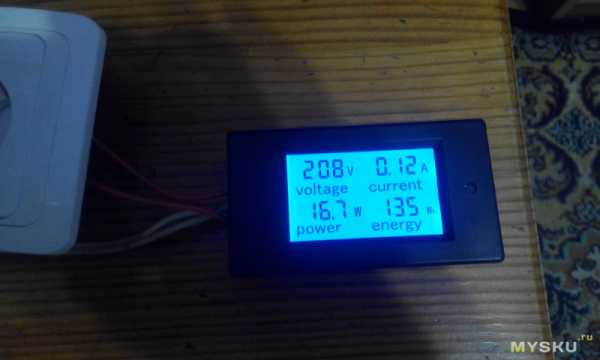

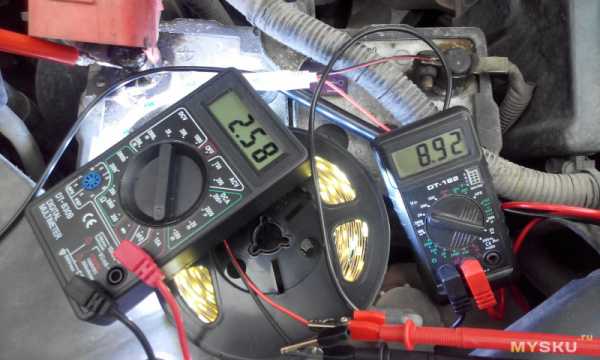

При использовании таких светодиодов 5630/5730 и 60 штук на один метр, мощность составит 30 Ватт. Габаритные размеры Не мне Вам рассказывать, какого качестве изготовления китайских светодиодов. При совпадении внешних данных, их мощность, световой поток и т.д. существенно ниже. Как правило, их мощность составляет 0,15 – 0, 2 Ватта. Поскольку в благородное происхождение светодиодов не верил изначально и усомнившись в заявленной потребляемой мощности в 14,4 Вт/м, перед покупкой задал вопрос продавцу, предупредив его о даче ложных показаний. Будучи предупрежденным об ответственности он тут же сознался, что каждый светодиод потребляет минимум 0,2 Вт, т.е. 300 светодиодов потребляют минимум 60 Вт. В целом меня 12 Вт/м полностью устраивали и заказ был сделан. В результате посылку через три недели принес КУРЬЕР, чего раньше никогда не было. Так что платная доставка себя оправдала. Поскольку блок питания был только на 50 Вт, то подключение всех пяти метров сделал от аккумулятора автомобиля. Результаты были слегка неожиданными (за декорации, антураж и качество фото телефоном прошу простить – полевые условия)). При напряжении 12,35 Вольт ток составил 2,58 Ампера, а напряжение на конце ленты 8, 92 Вольта. Просадка напряжения весьма велика и тут следует сделать подключение не только в начале ленты, но и на ее конце, а возможно и посредине. Для дальнейших испытаний был отпаян отрезок ленты длиной 1 метр. Блок питания на 50 Вт. Температура кристалла первого светодиода Потом провел эксперимент, где блоком питания послужил переделанный балласт от энергосберегающей лампы (просто был под рукой). Как можно видеть из приведенных результатов замеров все будто бы и ничего, но вот с полезным для потребителя КПД дела обстоят совсем не радужно. Казалось бы, при потреблении 14,4 Вт/м (по факту в районе 13,5) метр ленты должен довольно хорошо освещать, но по факту, если сравнить со светодиодной лампой в настольной лампе мощностью 4 Вт (номинал и 3 Ватт по-честному), то зрелище довольно плачевное. При потреблении более, чем в четыре раза, освещенность (субъективная оценка – люксметра в наличии нет) в два раза хуже. Возможно, здесь играет роль цветовая температура, но не думаю, что на столько. Температура кристаллов после часа прогрева немного выше 50 градусов. Температура БП из балласта энергосберегайки Общее потребление с таким блоком питания В итоге, буду использовать данную ленту частями для подсветки мебельных ниш.

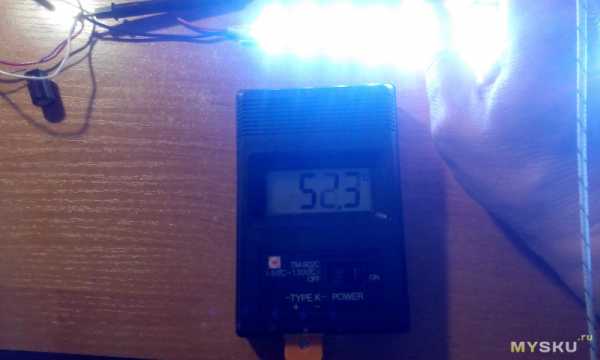

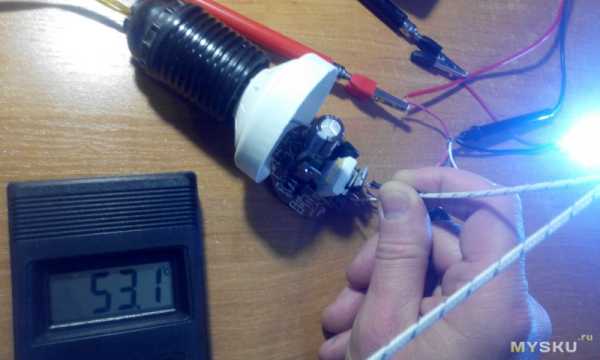

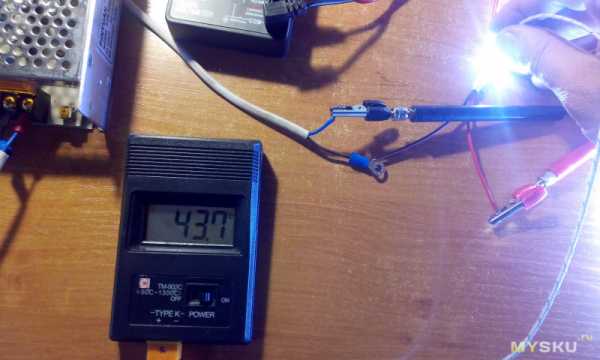

Как источник света для комнат при таком высоком потреблении и низком уровне освещенности, лента малопригодна.

Впрочем, выводы каждый волен делать сам.

mysku.ru

Сколько потребляет светодиод?

Светодиоды бесспорно являются самыми экономичными источниками освещения, дешевле только солнечный свет. Но даже несмотря на свою экономичность, некоторые экземпляры могут быть достаточно прожорливыми. И все же, сколько потребляет светодиод электроэнергии?

«Прожорливость» устройства напрямую зависит от его яркости.

Светоизлучающий кристалл работает на напряжении 2,8 – 3,5 В (зависит от цвета свечения). Внутри кристалла диода находится p-n переход, при прохождении через который тока и излучается свет. От скольких вольт работает светодиод зависит от способа соединения модулей на матрице. Это может быть и 3В, и 12В.

Потребление в зависимости от типа светодиода

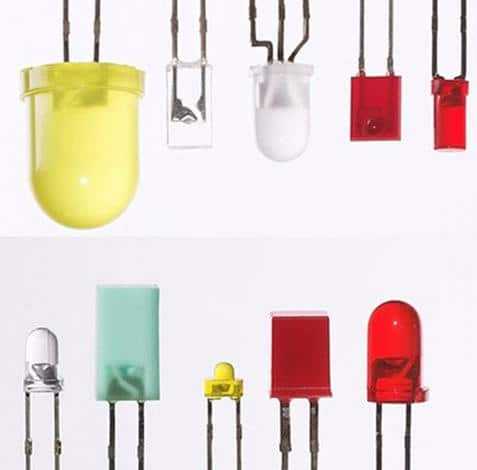

Индикаторные

Индикаторные диоды – маломощные устройства с низким потреблением тока. Уже исходя из названия понятно, что они предназначены не для освещения, а для индикации работоспособности.

Ток потребления у изделий этого класса не превышает 20 мА, при напряжении 3В за час потребление электроэнергии при их работе составит лишь 0,06 Вт или чуть больше 0,5кВт за год непрерывного свечения.

Осветительные

В отличие от индикаторных, у моделей предназначенных для освещения площадь p-n перехода, а соответственно площадь светоизлучающей поверхности и яркость, существенно выше. Ток потребления кристалла может составлять 150-300 мА, при напряжении питания 3,3В это от 0,5 до 1Вт.

В мощных диодах на одной матрице может находится несколько элементов. Мощность светодиодных матрицы, используемой в прожекторах может достигать несколько сот ватт.

Напряжение питания устройств на светодиодах

Независимо от яркости и мощности модуля, все они собираются из светодиодных матриц, которые рассчитаны на питание 3,3В. Для мощных модулей используют различные комбинации соединения с питанием от 12В до 24В. Это необходимая мера для уменьшения нагрузки по току.

Рассмотрим следующую ситуацию:

Необходим источник света мощностью 50Вт. Для его создания потребуется пятьдесят одноваттных модулей. Если все их подключить параллельно, напряжение питания составит лишь 3,3 В, но сила тока в цепи будет достигать 50 х 0,3А = 15 Ампер. Это очень-очень много.

Все электроприборы в квартире при одновременном включении редко требуют больше 10-15 Ампер. Большая сила тока приводит к значительному тепловыделению через проводники, и что бы запитать такой агрегат понадобился бы силовой многожильный медный кабель толщиной в палец.

Для снижения тока в цепи светодиодные модули соединяют последовательно. В классической схеме подключения, рассмотренное выше устройство будет состоять из восьми каскадов, состоящих из шести последовательно включённых светодиодов с напряжением питания 24В. Тогда мощность нагрузки составит лишь 8 х 0,3А = 2,4 А. А это уже ненамного больше мощности обыкновенной зарядки для мобильного телефона.

Напряжение питания бытовых устройств на диодах

Светодиодные фонарики

Диодные фонари существенно различаются по яркости и мощности. Поэтому точно сказать сколько вольт в светодиодной лампочке сложно.

В обыкновенном бытовом фонарике установлен яркий диод на 3,3 В. Благодаря использованию специальных схем повышающих напряжение они комфортно работают от одной пальчиковой батарейки на 1,2В либо аккумулятора на 1,8В.

В тему: как выбрать светодиодный фонарик?

На сколько вольт светодиоды в фонариках высокой яркости? Сигнальные фонари особого назначения оснащаются специальными диодными матрицами с напряжением питания 3,3В – 4,7В и током до 2000мА.

Для их питания используются мощные литиевые аккумуляторы на 3,7В.

Светодиодные ленты

Напряжение питание ленты и ее мощность зависят от типа используемых светодиодов.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

svetodiodinfo.ru

Светодиодная лента — Википедия

Материал из Википедии — свободной энциклопедии

Светодиодная лента на светодиодах SMD3528, 120 светодиодов на 1 метр Светодиодная лента на бобине Цветной светодиод SMD 5050 RGB, смонтированный на светодиодной ленте. Белый светодиод SMD 5050, смонтированный на светодиодной ленте.

Светодио́дная ле́нта — источник света, собранный на основе светодиодов. Представляет собой гибкую печатную (монтажную) плату, на которой равноудалённо друг от друга расположены светодиоды. Обычно ширина ленты составляет 8-20мм, толщина (со светодиодами) 2—3 мм. При изготовлении лента наматывается в рулоны отрезками по 5 м. Для ограничения тока через светодиоды, в электрическую схему ленты вводятся ограничительные сопротивления (резисторы), которые также монтируются на ленте.

Разновидности лент

Светодиодные ленты производятся с использованием SMD и DIP технологий. Цифры в обозначении означают размер чипа кристалла в десятых долях миллиметра. (SMD 3528 — размер 3,5 мм на 2,8 мм.)

В зависимости от типа светодиодов ленты разделяются по величине светового потока (количеству светодиодов) и цвету свечения. Бывают ленты с монохромным свечением (красного, зелёного, синего, жёлтого, белого цвета) и цветные (с возможностью создания практически любого оттенка, RGB). Так же как и светодиоды с белым цветом, светодиодные ленты бывают различной цветовой температуры — от 2700 К до 10000 К.

В конструкции цветной ленты используются цветные светодиоды, которые фактически представляют собой размещённые на одной основе светодиоды трёх цветов (красный, зелёный, синий), то есть эту ленту можно представить как три одноцветные ленты.

Видео по теме

Подключение ленты

Светодиодная лента работает от постоянного тока и подключается к постоянному напряжению, величиной обычно 12 В, реже 24 В. Поэтому для подключения светодиодной ленты к сети электропитания, дополнительно необходим преобразующий блок питания.

Для плавного управления яркостью и цветом свечения цветной светодиодной ленты применяются контроллеры, принцип работы которых состоит в изменении яркости свечения светодиодов отдельно по каждому цвету. Многие контроллеры могут управляться с помощью пульта дистанционного управления.

Большинство лент имеют ограничение по длине последовательно подключенных участков в 5 метров, поэтому реализуя проекты с большим количеством ленты следует использовать параллельную схему подключения. При этом также следует учитывать сечение провода: чем больше расстояние между блоком питания и лентой, тем выше потери, и соответственно тем больше требуется сечение провода.

Расчет необходимой мощности блока питания осуществляется исходя из номинальной мощности ленты, длины подключаемых участков, а также коэффициента запаса, который обычно следует принимать как 1,15. Так к примеру для ленты 240 SMD 3014, общей длиной в 4 метра потребуется блок питания мощностью = 24 Вт (номинальная мощность ленты) * 4 м * 1,15 (коэффициент запаса) = 110,4 Вт.

Преимущества и недостатки

Преимущества

  • Простота монтажа. Многие ленты имеют на обратной стороне двухсторонний скотч, что позволяет её легко крепить практически на любые поверхности.
  • Невысокая цена эксплуатации. По отношению световой поток/стоимость эксплуатационных расходов светодиоды имеют один из самых высоких показателей.[1].
  • Надёжность. По сравнению с традиционными лампами накаливания и люминесцентными лампами, светодиоды имеют бо́льший срок службы.
  • Неограниченный потенциал в увеличении светового потока по сравнению с точечными источниками, совместимыми со старой арматурой. Нет опасности перегрева элементов — световой поток пропорционален длине ленты.
  • Возможность реализации оригинальных дизайнерских решений за счет гибкости и небольшой толщины светодиодной ленты [2].
  • Возможность выбора желаемого цветового оттенка сцены при использовании RGB-светодиодных лент с контроллерами, позволяющими управлять независимо яркостью каждого канала [3].

Недостатки

  • При одинаковом световом потоке, стоимость светодиодной ленты выше, чем традиционных источников света, таких как лампа накаливания или люминесцентная лампа (на 2012 год).
  • Полностью несовместима со старой арматурой.
  • Худшие показатели цветопередачи при использовании RGB-ленты по сравнению с белым светодиодом. Это связано с тем, что применяемые светодиоды 3528/5050 имеют невысокий индекс цветопередачи на уровне 80, а некоторыми производителями вовсе не нормируется [4].

Применение

Пример применения светодиодной ленты в освещении комнаты

Компактные размеры, большая гамма цветов и малое потребление электроэнергии определили широкое применение светодиодной ленты. Подсветка интерьера домов и квартир (потолков, напольная, периметров помещений, арок и ниш), дизайн экстерьера (контуры зданий, фонтаны, бассейны, архитектурные элементы), рекламная подсветка, автомобильный дизайн, мебельное освещение — все это сферы, где можно применять и использовать светодиодные ленты[1][2].

Герметичные (влагозащищённые) светодиодные ленты используются для внешней подсветки зданий и сооружений и для сигнализации на дорогах (в том числе для размещения на транспортных средствах)[5].

См. также

Примечания

wikipedia.green

Сколько тока потребляет светодиод? Ответ эксперта

То, что светодиод экономичный источник света – неоспоримый факт. Его эффективность в несколько раз превышает КПД светоизлучающих приборов предыдущего поколения. Но это вовсе не означает, что современные светодиоды практически не потребляют энергию. Мощность осветительных приборов на белых светодиодах может достигать десятков и даже сотен ватт. В то же время мощность их индикаторных аналогов не превышает и 100 мВт.

К сожалению, в большинстве случаев излучающие диоды не маркируются. Поэтому узнать, сколько потребляет светодиод неизвестного происхождения можно только экспериментальным путём. Но первоначально нужно определить тип светодиода по его внешнему виду и форм-фактору.

В индикации

Этот тип светодиодов используется в блоках индикации, указывая на текущее состояние какого-либо устройства. Особой яркости от них не требуется. Поэтому их мощность потребления составляет около 60 мВт.

К этой категории можно отнести и сверхъяркие светодиоды с рассеивающей линзой и током потребления до 30 мА. Они активно используются в декоративной подсветке, детских игрушках, гирляндах.

В освещении

Белые светодиоды, используемые для конструирования современных ламп и светильников, могут потреблять от 150 мВт (например, SMD 3014) до 150 Вт (COB-матрицы). Технические характеристики SMD 3014 подробно рассмотрены в статье «Сравнение наиболее распространенных SMD светодиодов». Тип SMD кристалла легко определяется по внешнему виду и геометрическим размерам.

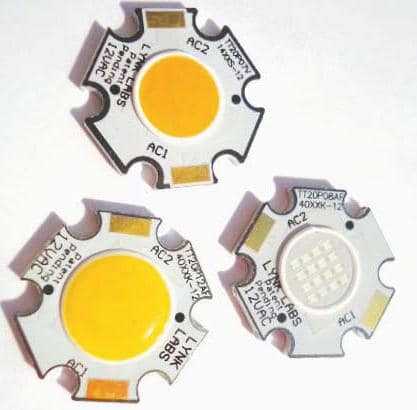

Диагностировать мощность и ток потребления неизвестной COB-матрицы намного сложнее, так как её рабочая поверхность зачастую покрыта непрозрачным люминофором. Под защитным слоем может скрываться как один кристалл с падением напряжения 3,3 вольт, так и несколько соединённых последовательно с напряжением падения 12, 24, 36 вольт и более. Благодаря последовательному включению кристаллов, достигается снижение тока потребления, что удешевляет стоимость драйвера.
