D2 (Dictator) Пружинный доводчик для дверей и калиток. Пружинные доводчики для дверей

Dictator D2 () пружинный доводчик для дверей и калиток

Используется как дверной доводчик для легких калиток и легких дверей в тех случаях, когда крепление к верхней перекладине дверной коробки невозможно или не рекомендуется из каких-либо соображений: арочные двери, калитки без верхней перекладины и т.п. Могут быть установлены на право- и левосторонние двери. Особенностями использования дверных пружин с управляющей тягой являются небольшой размер, универсальность использования и простота установки.Принцип действия:

Усилие от пружины, расположенной в цилиндрическом стакане, передается на управляющую тягу. Тяга скользит по ролику, закрепленному на двери. Ролик скольжения служит защитой против истирания дверного полотна.
Дверную пружину можно настроить для использования с различными по размеру и массе дверями.
Настройка производится путем преднатяжения пружины и фиксации штифта в отверстии.
Дверная пружина крепится шурупами к дверной коробке со стороны открывания, обычно в нижней части. Установку производят согласно прилагаемому чертежу.
Для плавного и бесшумного закрытия двери рекомендуется дополнительно устанавливать на дверь специальный демпфер-фиксатор.

Технические характеристики:

Для дверей весом до 40 кг
Размер — 120 х 255 х 40 мм
Сталь никелированная

Преимущества покупки в ТД Актив-СБ:

Информация о технических характеристиках, комплекте поставки и внешнем виде товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

Сертификаты и паспорта: Консультации по оборудованию Новый вопрос

Задайте вопрос специалисту о D2 Пружинный доводчик для дверей и калиток

Доставка курьером:* Пункт выдачи:* Транспортные компании: Отделение Почты РФ:

* При наличии товара на складе в Москве

Отзывы покупателей: Написать отзыв

Оставьте Ваш отзыв о товаре Dictator D2

www.aktivsb.ru

Петля доводчик для межкомнатных дверей, другие механизмы

Доводчики обеспечивают удобное использование дверей. Сегодня они становятся таким же неотъемлемым элементом оснастки двери, как замки и петли. Поначалу они представляли собой громоздкую конструкцию, выпирающую над дверью, из-за чего их использовали только в общественных местах. Но со временем их механизм усовершенствовался, появились конструкции скрытого типа, и доводчиками стали оснащать межкомнатные двери в жилых помещениях. Такие механизмы не вносят изменений в привычный экстерьер двери, но наделяют ее дополнительной функцией автоматического плавного закрывания.

Скрытые петли с функцией доводчика

Такие доводчики представляют собой особый механизм поворотного типа, который устанавливается сверху или снизу дверного полотна. Производители называют доводчики такого типа скрытыми петлями с функцией доводчика.

Напольные дверные доводчики

Эти механизмы являются альтернативным способом установки дверей без использования привычных петель. Целевое назначение таких механизмов – установка дверей из стекла. Но универсальность такого доводчика позволяет с успехом его использовать и для легких межкомнатных дверей.

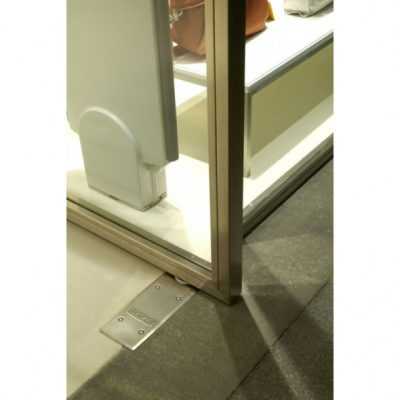

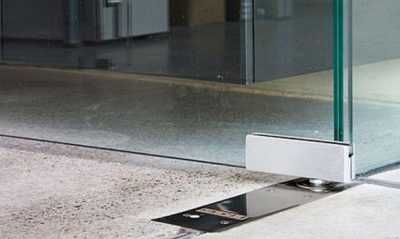

Напольный доводчик

Несущими поверхностями, к которым крепится дверное полотно в этой технологии монтажа, является не боковая стойка лутки, а пол и потолок. Дверную коробку можно, вообще, не устанавливать.

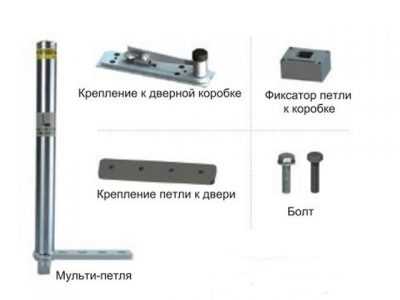

Напольный доводчик – это подпружиненный стержень, на котором подвижно крепится дверное полотно. Стержень соединен с торсионной пружиной. При открывании она сжимается, и возвращает створку в исходное положение. Плавность хода обеспечивается демпферным кулачковым механизмом.

Важно! Во всех дверных доводчиках, основным элементом которых является стержень с торсионной пружиной, демпферный механизм реализован в виде спирального движения выступа на стержне по бороздке, прорезанной на внешнем кожухе стержня. Изменение направления бороздки меняет и силу сопротивления.

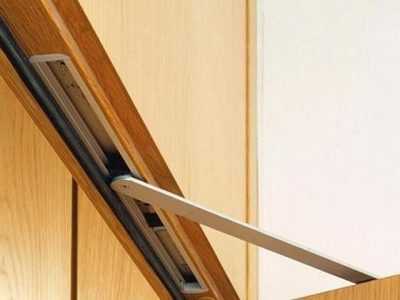

Скрытые дверные доводчики

Скрытый механизм является аналогом привычной коробки с рычаговым приводом, только в миниатюрном исполнении. Узкую и длинную коробку такого доводчика врезают в верхний торец двери.

Верхний доводчик

Установка такого доводчика требует правильного определения места расположения коробки на двери. Смещение оси штока приведет к неправильной работе рычагового механизма.

Накладные петли с функцией доводчика

Дверные петли, обладающие функцией доводчика, начали выпускать совсем недавно. Несмотря на высокую стоимость, они сразу стали популярными.

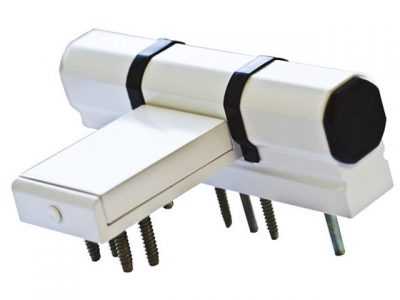

Тройная петля-доводчик для пластиковой двери

В основе принципа работы этого механизма лежит использование энергии скручивания спиральной (торсионной) пружины. Внешне такие петли ничем не отличаются от обычных навесов. Устанавливаются они точно также, и только более массивный цилиндр выдает в них механизм с особыми возможностями. Функциональный элемент петли-доводчика – стержень, оснащенный пружиной или демпферным механизмом. Пружина находится во взведенном состоянии и активируется после отпускания шестигранным ключом специального винта.

Важно! В случае выхода из строя механизма доводчика, двери будут работать в нормальном режиме, так как петля продолжит выполнять функции обычного навеса.

Навесы с функцией доводчика, как и обычные петли для установки на типовые двери, подразделяются на:

Каждый тип петель имеет четыре разновидности, в зависимости от типа стержня:

Демпферная петля.
Петля с торсионной пружиной.
Универсальная (демпферная, с пружиной) петля.
Пустышка. Это обычный навес, который используют в комплекте с петлями-доводчиками на тяжелых створках для распределения нагрузки.

Петли врезные устанавливаются на межкомнатные деревянные двери массой до 40 кг. При увеличении массы полотна количество петель увеличивают. На стандартную дверь МДФ навешивают две петли. Обычный комплект состоит из пружинного и демпферного навеса.

Металлопластиковые двери комплектуются разными видами петель в зависимости от массы и интенсивности использования.

Для пластиковых дверей выпускают двойные и тройные петли.

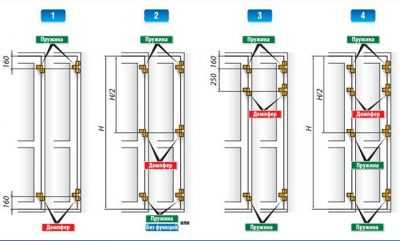

Варианты установки навесов

Демпферный стержень может быть с режимом фиксации в открытом положении, или без него. Наличие такого стоппера обеспечивает фиксацию полотна в открытом положении при открывании двери более чем на 80 градусов. При прохождении полотна отметки в районе 80 градусов, оно начинает ускорено закрываться. При достижении 45 градусов – затормаживается, и при достижении 15 градусов – захлопывается.

Особенностью таких навесов является то, что разработчики были ограничены габаритами самих навесов. Это отложило отпечаток на их эксплуатационных особенностях:

Небольшой диаметр стержня вносит ограничения в мощность торсионной пружины, поэтому навесы с функцией доводчика будут плохо справляться с тяжелыми створками. Эта петля доводчик подходит для межкомнатных дверей с небольшим весом. При увеличении массы полотна дополнительно устанавливают петли с пружиной.
Небольшие размеры стержня, в который монтируется пружина, не позволяют сделать мощное и надежное крепление, поэтому такие механизмы быстро ломаются. В этом плане технологи еще в начале пути совершенствования.
Установка навесов требует навыков. Необходимо выполнить правильную настройку демпферного стержня, взвести пружину. Также мастера при установке таких петель пытаются «помочь» пружине справляться со своей задачей, и делают небольшой уклон полотна. Для этого потребуются технические знания и опыт работы по установке навесов с функцией доводчика.
Стоимость механизма, пока, остается высокой.

Регулировка дверных доводчиков

Сегодня уже никого не удивишь тем, что двери могут сами плавно закрываться. Пользователю уже недостаточно одного такого фокуса. Важно, чтобы двери закрывалась мягко, без рывков. Имеет значение и скорость закрывания двери, и угол открывания, необходимый для срабатывания стоппера. Эти нюансы в совокупности делают работу доводчика эффективнее.

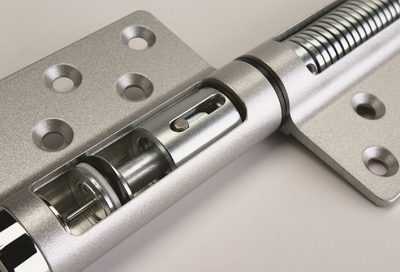

Торсионный и демпферный механизм в универсальной петле

В конструкции доводчиков предусмотрены возможности регулирования этих параметров. Повысить или уменьшить степень усилия, с которым пружина воздействует на стержень, можно при помощи винта, головка которого выходит на торец цилиндра. Этот винт подкручивают при помощи шестигранного ключа. В доводчиках таких винта два: один регулирует скорость хода полотна, а второй влияет на силу захлопывания.

В качестве стоппера в доводчике верхнего расположения с рычаговым приводом используется дополнительный рычаг. В стержневых механизмах остановку вращения петли обеспечивает изменение наклона спиралеобразного прореза, по которому движется выступ на стержне при его вращении.

В этих механизмах полотно заводится и выводится из режима стоппера вручную. Для этого нужно закрывать полотно, доведя его до положения, в котором стопор достигнет участка бороздки с крутым занижением, и усилие пружины протолкнет его дальше. После этого дверь продолжит закрывание автоматически.

Видео, как работают пластиковые двери с петлями-доводчиками:

Если петли с функцией доводчика установить по назначению, с учетом рекомендуемой производителем массы двери и интенсивности ее использования, то эти механизмы способны прослужить долго.

Вконтакте

Facebook

Twitter

Google+

Проголосовали более 0 раз, средняя оценка

mezhdveri.ru

что это такое, описание устройства

Современные люди особое внимание уделяют комфорту, безопасности и уюту жилища. Они прилагают максимум усилий, чтобы окружающее пространство позволяло отдыхать и чувствовать себя хорошо и защищено на своих квадратных метрах. И если есть хоть один раздражитель, который может испортить привычный тихий лад существования, то его необходимо устранить в тот же миг.

Чтобы входные двери тихо и плавно закрывались, устанавливают дверной доводчик. Он позволит выполнить эту задачу в считанные минуты. Плюс ко всему такие нехитрые устройства монтируют и на межкомнатных перегородках.

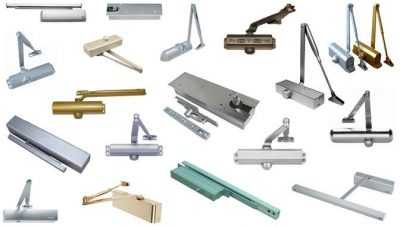

Разнообразие доводчиков

Для чего необходим доводочный механизм?

Монтаж напольного типа доводочного механизма может одновременно решить несколько задач. Поэтому его называют универсальным. Дверное полотно, на которое установили данное изделие, будет закрываться и открываться тихо. Никаких вздрагиваний и грохота дверей. Теперь само полотно и даже откосы будут в целостности. Практика показывает, что даже фурнитура будет эксплуатироваться намного дольше, если на двери смонтирован доводочный механизм.

Не стоит забывать о сохранности тепла в доме. Ведь напольный доводчик позволит герметично закрыть дверь, предотвращая попадание холодных воздушных масс извне. Особенно если речь идет о входной конструкции.

Сфера использования напольного типа доводочного механизма

Практика показывает, что напольные доводчики применяются в помещениях, где эстетическому вопросу уделяется особое внимание. В данном случае необходимо обеспечить тихое и плавное закрытие дверного полотна, но с таким условием, чтобы доводочный механизм не бросался в глаза. Это актуально в случае установки стеклянных перекрытий.

Напольный доводчик

Отличительной чертой такого рода устройств по сравнению с популярными моделями верхнего монтажа считается отсутствие специальных рычагов. Последние отвечали за движение оси. Дверное полотно в этом случае и крепилось на эту ось.

Как установить напольный доводчик?

Монтаж доводочного механизма — процесс простой. И его выполнить сможет любой желающий. Особых навыков и умений в данном случае не нужно. Но стоит обратить внимание, что от правильности и грамотности выполнения этих манипуляций зависит и срок эксплуатации механизма доводки. Если прилагать излишние усилия, можно привести к деформации дверного полотна или же вовсе к поломке дверных навесок. В том или другом случае придется обращаться к специалистам за устранением неполадок.

Обратите внимание на то, что монтаж напольных и скрытых доводчиков — не так прост, как стандартных моделей верхнего расположения. И лучше в этом случае обратиться в специализированные фирмы, отвечающие за продажу и установку подобного рода продукции. Дело в том, что напольные изделия встраиваются в пол еще до установки двери.

В этом случае важно правильно рассчитать точное место оси вращения. Неверные подсчеты могут привести к неправильному монтажу и деформации дверного полотна. В этом случае вы испортите приобретенный механизм доводки и комплектующие для напольных доводчиков.

На что стоит обращать внимание при выборе доводчика?

Ширина и вес двери. Здесь действует некое правило: чем тяжелее и массивнее дверная конструкция, тем мощнее стоит применять доводочный механизм. Бывают случаи, когда специалисты рекомендуют монтировать нескольких изделий. Чтобы грамотно подобрать необходимую модель, посоветуйтесь со специалистом в этом вопросе или же воспользуйтесь специальной таблицей. Зная ширину и вес дверного полотна, вы вычислите класс механизма доводки.

Таблица определения класса дверных доводчиков

Механизм для регулировки скорости закрытия и открытия дверного полотна. Качественное изделие для доводки должно иметь тормозную систему. Это актуально для входной металлической конструкции.
Какой вид тяглового механизма используется в данном случае? Стандартный вариант отличается скользящей тягой. Тогда как при желании оставить дверь открытой на некоторое время без ущерба самому механизму стоит выбирать модели с фиксатором.
Важно учитывать то, на какую дверь крепится доводчик. От этого и зависит месторасположения устройства и его конструкция. К примеру, для стеклянной двери необходимо применять исключительно доводчик напольного типа.

Монтаж механизма доводчика на стеклянную дверь

Не стоит забывать о температурном режиме, в котором находится дверь и механизм доводки. Естественно, если речь идет о входной конструкции. Напольные доводчики должны соответствовать окружающей среде, чтобы выполнять возложенные на них функции.

Ассортимент продукции такого плана включает модельный ряд изделий со специализированными гидравлическими и электромагнитными элементами. Работоспособность и подлинность последних обязательно должна подтверждаться соответствующим сертификатом качества.

После монтажа доводчика рекомендуется выполнять некоторые меры, что помогут повысить срок службы устройства. К примеру, строго запрещается помогать дверному полотну закрываться или открываться, прилагая к этому усилия. Не рекомендуется подпирать двери предметами, в том числе удерживать в открытом состоянии.

Естественно, если она не имеет специального рычага для фиксации положения дверного полотна. Открытие двери должно производиться аккуратно и плавно, нельзя делать движения резкие и жесткие. Это может вывести из строя механизм доводки. Если же у вас маленькие дети, обратите их внимание на том, что дверь — это не место для катания и висения. Она служит для герметичного закрытия помещения. Выполнение этих несложных рекомендаций позволит обезопасить вас от досрочной поломки доводочной продукции и дополнительных финансовых затрат.
