Домашняя мельница для зерна | Своими руками (Усадьба)

С такой самодельной мельницей можно не беспокоиться о помоле зерна. Процесс будет несложным и займет немного времени.

Понадобится вал с двумя опорными подшипниками (см. рис.). Подбираем для них трубу (или свариваем из нескольких) – корпус. Привариваем 4 пластины крепления к станине. С одной стороны вала делаем резьбу под ступицу (диск с ножами). С другой будет находиться шкив.

Барабан. От трубы d 350 мм отрезаем кусок длиной 70 мм. С одной стороны завариваем пластиной толщиной 1,5-2 мм, в центре сверлим отверстие, соответствующее диаметру вала. С внутренней стороны барабана навариваем 4 болта без шляпок для крепления съемной крышки. В нижней части барабана сверлим отверстия d 3-4 мм для просыпания муки либо вырезаем часть трубы и вставляем мелкоячеистую сетку.

На вал со стороны резьбы надеваем барабан и привариваем его к корпусу подшипников сеткой вниз. Внутрь барабана вставляем ступицу с ножами.

Ступица. Вытачиваем диск d 100 мм и толщиной 1,5-2 мм. По краям сверлим 4 отверстия для ножей и 1 в центре для насадки на вал. Барабан закрываем крышкой (диском) с загрузочной воронкой.

Крышка. Делаем из металлической пластины толщиной 1,5-2 мм, d 350 мм (равным окружности барабана). Сверлим 4 отверстия под болты, наваренные в барабан, и одно, выполняющее роль загрузочного "окна", в центре.

Воронку произвольных размеров из металлической пластины толщиной 1,5-2 мм привариваем над загрузочным "окном". Оснащаем ее заслонкой типа печной задвижки.

Рис. Узлы и детали

1 – вал, 2 – корпус подшипников, 3 – пластины крепления к станине, 4 – шкив, 5 – ремень, 6 – электродвигатель (2,2 кВт, 3000 об/мин), 7 – подшипник (№ 205-206, 4 шт.), 8 – ступица, 9 – воронка, 10 – заслонка, 11 – крышка, 12 – отверстия крепления крышки для болтов, 13 – загрузочное окно, 14 – нож (4 шт.), 15 – барабан, 16 – сетка.

В столе, на котором будет установлена мельница, под болты крепления делаем продольные отверстия, которые позволят регулировать натяжение шкивного ремня.

diy.usadbaonline.ru

Самодельная миниэлектромельница » Полезные самоделки

Хлеб, выпеченный в деревенской печи, пишет И. Шамотов из с. Володарской, Кокчетавской области, в рекламе не нуждается: по всем статьям удал. Только вот хранить мешки с мукой хлопотно, куда проще — зерно. А стало быть, надо иметь возможность и помолоть зерно у себя дома, не выезжая на мукомольный завод. Причем получить муку как мелкого, так и крупного помола. В домашних условиях на селе нередко приходится вести об-дирку зерновых, подсолнечника, рушить и измельчать мел, соль, различные зерноотходы. Да и готовить комбикорма на своем подворье— мечта дачника и фермера, любого сельского жителя.

Поэтому я решил изготовить себе самодельную мини электромельницу, которую я назвал мельницей-крупорушкой.



Основные рабочие части мельницы — ротор и статор.

Они выполняют функции жерновов -  первый вращается внутри второго. В общем, моя мельница выглядит так. На деревянном табурете находится электродвигатель мощностью 1 кВт на 22Q В, однофазный, перемотанный из списанного трехфазного. К нему с по¬мощью уголков крепится сама мельница— так, чтобы подшипник в ее центральном отверстии надвигался на вал двигателя: на этом валу как раз и будет вращаться ротор, развивая до 3000 об/мин.

Сам корпус мельницы очень схож с круглыми конфетными коробками толщиной 56 и диаметром 348 мм. Дно коробки с бортом 50 мм - статор, а крышка (высотой 15 мм) закрывает «внутренности». Сверху на корпусе на винтах М4 закреплен небольшой чугунок с вырезанным дном. Вместо последнего приспособлена  заслонка-пластина.

Внизу: рукав-пыльник из брезента (на таких же винтах). Под заслонкой и над пыльником в статоре сделаны окна «входа — выхода» — 15x30 мм. Через верхнее окно, когда заслонка приоткрыта, из чугунка поступает «сырье», а через нижнее ссыпается готовая «продукция». Рукав рекомендуется использовать обязательно: помол не будет разлетаться в стороны, а устремится непосредственно в подставленный мешок или другую емкость.

Статор — из металлической полосы толщиной 2 и шириной 54 мм. Изогнул ее по окружности. Поместил в форму и залил с одного торца алюминием — получилась чашка с 4-мм дном. Затем нарезая уголки 20x20x50 мм. Приварил их к борту чашки изнутри, оставив свободными места для окон,— поверхность стала ребристой. (Потом уже подумал, что уголки можно ставить просто на винты — эффект будет тот же.) По центру статора просверлил отверстия под вал.





Заготовку для ротора — круг -0 322 мм— вырезал из металлического листа толщиной 3 мм. Затем провел на нем окружность диаметром 300 мм и разбил ее на 32 одинаковые части. В точках разметки просверлил отверстия диаметром 3 мм. До них снаружи по радиусу сделал пропилы ножовкой и отогнул лепестки, как показано на чертеже. По центру ротора вварил втулку длиной 45 мм и диаметром 28X5 мм.

При сборке конструкций вначале поставил на вал статор, затем на шпонке ротор и окончательно закрепил все шпилькой через втулку и вал. Крышку зафиксировал сверху четырьмя винтами Мб по окружности корпуса.

При работе мельницы требуется соблюдать такой порядок: заполните, скажем, зерном чугунок и запустите двигатель. Когда он наберет обороты, откройте верхнюю заслонку — засыпьте часть зерна. Дополняйте его количество по мере того, как будете удалять муку, действуя нижней заслонкой. Старайтесь не слишком пересыпать: к этому можно быстро приноровиться. Однако быть внимательным приходится все время — ведь производительность мельницы почти 5 кг/мин.

Как показала практика, качество по¬мола зависит от числа оборотов двигателя и, конечно, от величины зазора между ротором и статором. В моей конструкции для обдирки или рушения зерна — зазор 5 мм. Для муки необходимо уменьшить его до 2 мм: надо иметь еще сменный ротор с большим диаметром. Но есть другой выход — изменить схему подключения к двигателю: снять мельницу с вала двигателя и, поставив отдельно, наладить ременную передачу со сменными шкивами, увеличивая (для муки) число оборотов.



И.Шамотов, с. Володарской, Кокчетавской области

www.freeseller.ru

Мельница с дозатором своими руками (+ чертеж) | Своими руками

Реклама

Решил поделиться с читателями принципом действия своей мельницы, которой пользуюсь много лет.

У конструкции есть особенность — автоматический дозатор.

Во всех мельницах есть заслонка. Малое количество зерна — мельница работает не в полную силу, зерна много — ее «заваливает», и однофазный двигатель останавливается. Поэтому я и снабдил агрегат автоматическим дозатором.

Подающая трубка опущена до ножа с небольшим зазором. В процессе вращения нож попеременно открывает и закрывает отверстие, тем самым дозируя количество зерна, с которым справляется.

При сборе мельницы я использовал фланцевый электродвигатель от наклонного трансформатора (мощность 2,2 кВт, 1450 об/мин). Он подключен через пусковой конденсатор емкостью 68 мкФ. Корпус мельницы изготовлен из тормозного барабана «ручника» автомобиля ЗИЛ-130. Нож — из листа рессоры автомобиля Москвич-2140.

Подающая трубка — из глушителя d 45 мм (с пропилом в нижней части). Для регулировки подачи зерна она выполнена из двух половинок, соединенных болтом с гайкой. Точные размеры я не указываю, т.к. все равно у каждого они будут свои.

Читайте также: Косилка, электромотоблок, мельница-крупорушка своими руками – чертежи

Как сделать мельницу своими руками – чертеж

© Автор: Сергей Федоров, п. Александро-Невский Рязанской обл.

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Кормушка для домашней птицы своими руками Как сделать кормушку «с вертушкой»...
  • Мельница на даче своими руками Как построить на даче ветряную...
  • Пропалыватель своими руками – фото Как сделать устройство для прополкиВзял...
  • Соковыжималка своими руками (фото) Как сделать соковыжималку своими руками Соковыжималкой...
  • Съемник для подшипника генератора своими руками Съемники для подшипников своими рукамиМногие...
  • Шкурный напильник или напильник по дереву своими руками Самодельное приспособление для шлифовки дерева...
  • Плоскорез своими руками – необычная конструкция Ручной плоскорез своими руками –...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!

  • kak-svoimi-rukami.com

    Декоративная мельница для сада своими руками: чертежи, фото

    Декоративная мельница может стать оригинальным украшением любого садового участка, дополнить стиль и общий интерьер дома.

    Сделать декоративную мельницу своими руками не так уж сложно, и это не может не порадовать тех, кто не любит тратить лишних денег, однако хочет сделать свою дачу привлекательной и уютной.

    Из статьи вы узнаете, как изготовить декоративную мельницу, получите фото и чертежи этапов работ.



    Во второй части статьи будут даны советы о том, как разместить мельницу на участке, оригинально вписать ее в интерьер сада или дачи, а также какие дополнительные поделки использовать, чтобы создать на участке неповторимый стиль.

    Как изготовить конструкцию?

    Прежде всего, вам нужно определиться с назначением мельницы, она может быть ветровой или водяной.

    Но в любом случае, какой бы вариант вы не выбрали, вам нужны чертежи с размерами и примерами конструкций – их вы можете увидеть на фото.

    Фото:

    После того как вы определились с внешним видом и размером мельницы, можно начинать сборку каркаса – главного элемента мельницы.

    Чтобы сделать каркас, вам будут нужны шесть досок одинакового размера: их нужно расположить в форме трапеции, так, как вы видите на фото.

    Фото:

    Края досок нужно отрезать, соблюдая наклон угла в 45 градусов – так вы получите что-то похожее на небольшой ров в форме конуса. Туда нужно будет залить клей для соединения конструкции.

    После проклейки внутри, надо также обработать фасадную часть скотчем – так вы получите устойчивый шестиугольный каркас.

    Подождите, пока клей между соединениями досок выйдет наружу, прежде чем начинать следующие этапы строительства.

    Его нужно удалить строительным ножом, а также снять ленту, которой вы обернули внешнюю часть корпуса.

    После того как корпус готов, вам нужно сделать для него крышку – она также должна иметь шестиугольную форму и подходить по размеру к корпусу.

    Вырежьте деталь из доски и закрепите ее на клей сверху корпуса, промазав внутреннюю поверхность.

    Там, где часть конструкции уже, следует пройтись специальным пистолетом для клея – тогда у вас получится длинная тонкая линия, на которую можно будет сверху устанавливать крышку.

    Фото инструкция поможет вам сделать все правильно своими руками: старайтесь четко ей следовать, чтобы декоративная ветряная мельница для сада имела профессиональный вид и была устойчива.

    Для изготовления нижней части мельницы из дерева вам нужны будут еще две детали шестиугольной формы.

    Когда вы вырезаете их, следите, чтобы они подходили по размеру к уже готовым частям конструкции и плотно прилегали друг к другу.

    В нижней детали нужно сделать прорезь в форме квадрата размером 7х7 см – сюда вы затем прикрепите брус, который будет служить основой для вашего каркаса. В верхней детали также проделывается отверстие, в которое на шуруп закрепляется брус.

    В конечном виде ваша конструкция должна иметь форму коробки, поэтому помимо уже имеющихся элементов, вам нужно изготовить стены.

    Они делаются из деревянных частей равной формы, боковые стороны которых по форме совпадают с каркасом, т.е. имеют прорези по углам. Чтобы отрезать детали правильно, используйте фотоматериалы – с ними работать будет гораздо проще.

    Получившиеся стены нужно скрепить с основанием мельницы, используя клей, винты и дрели.

    Места, где элементы соединяются между собой, лучше всего скрепить с помощью скотча или тисков для лучшей фиксации (потом нужно будет их удалить).

    Если вы все сделали правильно, то теперь конструкция должна напоминать садовый фонарь. На этом этапе вам понадобится шлифовальная машинка, чтобы сделать будущую декоративную мельницу гладкой и опрятной.

    Фото:

    Подготовка основания

    Изготовление основания – следующий важный этап.

    Инструкция такова: его низ, как и каркас, делают из 6 досок, которые нужно расположить в форме шестиугольника. Получившаяся конструкция должна иметь нишу, в которую будет установлен брусок каркаса.

    Инструкция и схема помогут вам правильно соединить детали – сделать это своими руками несложно, если использовать дополнительные материалы.

    Фото:

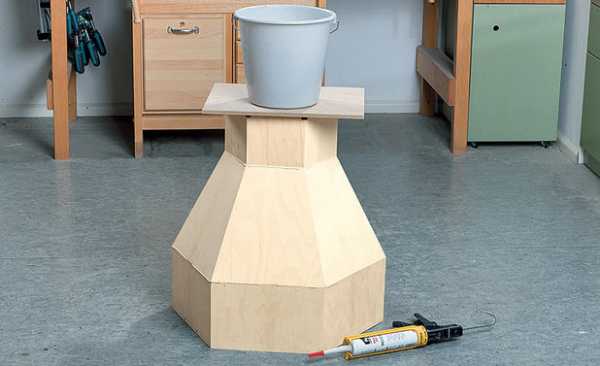

    Средняя и верхняя часть основания внешне напоминают пирамиду – она должна иметь 6 углов и срезанную верхушку.

    Скрепляют ее элементы так же, как и все остальные – с помощью клея и скотча, а после этого установите на конструкцию ведро с водой, которое будет выступать прессом, и оставьте мельницу на некоторое время в таком виде.

    Следующий этап работ самый сложный для выполнения своими руками – вам нужно собрать смотровую площадку.

    Для этого вам нужны 5 шестиугольников, которые можно сделать из 30 брусков.

    Также вам понадобятся 6 брусков с проделанными в них отверстиями – их нужно закрепить на угловые стыки шестиугольников.

    Так же, как и предыдущие части, нужно соединить все клеем и скотчем и оставить на некоторое время.

    Фото:

    Сделать верхнюю часть мельницы можно из полистирола.

    Помимо него вам понадобится плита для опоры и несколько деревянных колец.

    Фото:

    Последним шагом нужно сделать лопасти.

    Своими руками это сделать несложно – нужно вырезать детали из фанеры и скрепить несколько между собой, чтобы они получились толще.

    Их нужно закрепить к брускам клеем и шурупами.

    Лопасти мельницы насаживаются на стержень и прикрепляются к уже готовому объекту.

    Декоративная садовая мельница своими руками почти готова.

    Фото:

    Отделка конструкции и дизайн

    Чтобы садовая мельница органично вписывалась в пейзаж на даче, нужно отделать ее дополнительными элементами.

    Например, можно приклеить к мельнице фальш окна и двери, вырезав мини-детали из фанеры и закрепив их на нижнем ярусе конструкции.

    Естественно, мельницу нужно покрыть краской, подобрав ее под общую концепцию вашего участка.

    Но использовать мельницу можно не только как декоративный элемент, но и как вполне функциональную вещь – например, вы можете скрыть с ее помощью какие-либо небольшие элементы на даче – коммуникации, трубные вентили, небольшие люки и т.д.

    Если вы решите построить своими руками мельницу крупных размеров, то сможете спрятать не только элементы, но целые строения – например, уличный туалет или небольшой сарайчик.

    Другой оригинальный вариант – оформить беседку декоративной мельницей – можно построить беседку прямо внутри конструкции, но такое строение возвести своими руками непросто, ведь вам понадобится большое количество материалов, а также опыт в строительстве.

    Если на вашем участке есть настоящий или искусственный водоем, то лучше всего сюда подойдет водяная декоративная мельница. Собирается она практически аналогично, однако, помимо лопастей, оснащена колесом.

    Рядом с такой конструкцией, а также самим водоемом, хорошо будет организовать зону отдыха – здесь можно поместить беседку или просто поставить кресла и скамейки (кстати, их тоже можно сделать своими руками), тогда по вечерам вы сможете расслабляться и наблюдать за работой мельницы.

    Помимо самой мельницы дополнить интерьер на даче вам помогут поделки из дерева – они будут хорошо сочетаться с самой мельницей, т.к. она обычно изготавливается именно из этого материала, а также органично вписываться в общий дизайн участка.

    Чаще всего небольшую декоративную мельницу можно встретить на возвышении, например, на небольшом холмике с травой. Так конструкция будет на виду с любой точки участка.

    Если же вы хотите создать целую «картину» на своей даче, то можно установить мельницу возле плетеного забора, разместив рядом деревянное колесо от телеги, саму телегу, небольшие колодцы и другие поделки, воссоздающие элементы крестьянского быта, под которые отлично впишется декоративная мельница для сада.

    Для того чтобы сделать внешний вид предметов еще более натуралистичным, можно искусственно состарить мельницу и другие поделки, покрыв их специальной краской.

    Для дачи в русском стиле больше подходит вариант ветряной мельницы, однако, если вы хотите сделать ее водяной, то можете просто украсить водоем с помощью соответствующих поделок – деревянного мостика, беседки из резного дерева и других элементов.

    Фото:

    Другой популярный стиль для оформления дачи, в который отлично впишется декоративная мельница – стиль кантри.

    Он в целом похож на обычный деревенский стиль, однако лучше отказаться от явно «русских» элементов декора: резьбы, сказочных персонажей, мостиков и т.д.

    Вполне впишутся в этот стиль старые колодцы, телеги и колеса. Можно добавить к общей картине пугало – оно станет заметным и оригинальным элементом на вашей даче, а если поместить его вблизи деревьев и грядок, то еще и функциональным.

    Для воссоздания на участке восточного стиля идеально подойдет декоративная водяная мельница. Восточный стиль отличает минимализм, поэтому слишком много элементов не нужно.

    Можно установить рядом с водоемом несколько скамеек – для восточного стиля подойдут не только деревянные, но и каменные объекты, их при желании тоже можно сделать своими руками.

    Помимо них можно сделать мостики, а также интересно оформить дорожки – тогда вы сможете воссоздать на своей даче уютный и спокойный уголок, где можно отдохнуть и расслабиться после трудового дня.

    Видео:

    Главное при воссоздании восточного стиля, чтобы мельница и другие декоративные элементы находились не рядом с грядками и рабочей зоной, т.к. они совсем не вписываются в общий дизайн, и подойдут скорее для стиля кантри или деревенского стиля.

    Если ваш участок небольшой, и разграничить пространство сложно, то лучше выбирать какой-то из них.

    Размер мельницы должен соответствовать размеру участка: не нужно строить слишком маленький или слишком большой объект, старайтесь, чтобы он соответствовал общей концепции и органично сочетался с участком.

    Если вы не хотите собирать мельницу своими руками, то можете просто купить ее.

    Купить выйдет, конечно, дороже, однако если выбрать небольшую модель, то вы потратите не так уж много денег и получите прекрасный декоративный элемент для сада.

    К тому же, сэкономив, вы сможете сделать поделки, колодцы, домики и другие декоративные элементы самостоятельно.
