Пристройка к пром. зданию (S=1544м²).Отопление стальн. радиаторами Проект №0045. Система отопления 3 этажного дома схема
Отопление 3 этажного дома | Монтаж отопления в 3 этажном доме | Отопление трех этажного дома | Система отопления трехэтажного дома
Часто, занимаясь обустройством собственного особняка благами цивилизации, многие владельцы доверяют отопление 3 этажного дома не профильным компаниям, а мастерам-любителям. Но это в корне неверно. Немногие доморощенные специалисты знают обо всех тонкостях в установке отопительных систем. Тем более, когда речь заходит о доме в несколько этажей.
Весь секрет в том, что отопление двухэтажного дома отличается от отопления трех- и одноэтажного. Прежде, чем приступать к подобным мероприятиям, стоит ознакомиться со всеми нормативными документами, а также целым рядом специальной литературы. Хотя и этого мало. Нужно иметь большой практический опыт, а теоретические знания, не подкрепленные навыками, не очень-то пригодятся.
Вам требуется качественное отопление 3-х этажного дома в Москве или любом городе, поселке Подмосковья? Инженерная компания «Savard» протянет Вам надёжную руку помощи. Мы и консультации предоставим компетентные, и проектирование системы отопления организуем, и обязательно выберем такое оборудование, которое подойдёт именно под Ваш объект. Звоните, поможем организовать систему отопления трехэтажного дома!
Системы отопления для трех этажного дома
Вообще, система отопления трехэтажного дома имеет множество вариантов проектирования и исполнения. При разработке технической документации следует принимать во внимание абсолютно все аспекты, которые могут повлиять на ход выполнения работ или даже результат.
Монтаж отопления в деревянном доме, состоящем из трех этажей, может производиться с выполнением как нижней, так и верхней разводки. Система может быть установлена по вертикальному или горизонтальному типу. К тому же, размещение самих стояков также делает систему отличной от такой же у соседей. Ну и, конечно же, система отопления может быть одно- или двухтрубной.
Отопительные магистрали могут быть спроектированы с тупиковыми схемами и схемами попутного передвижения водных масс. Разработка проектной документации производится только после учета всех нужд самого здания, и от этого зависит выбор каких-либо схем.
Монтаж отопления в 3 этажном доме
Если Вам необходим качественный монтаж отопления в 3 этажном доме, то Вы должны знать, что проведение отопления должно осуществляться по двухтрубной схеме. При этом максимально эффективным считается размещение прямой воды в верхней части, а труба, отводящая воду обратно, должна быть смонтирована в нижней части радиатора. Тогда будет использована оптимальная схема циркуляции теплоносителя.
Существует также лучевая схема разводки, когда речь идет об отопительных коммуникациях именно для трехэтажных особняков. Дело в том, что тепловые лучи выходят из специального коммутатора. И если потребуется провести профилактические либо ремонтные мероприятия, Вам не будет нужды отключать все сразу. Вы сможете отключать их по отдельности. К тому же, такая разводка делает возможным индивидуальное установление температурных режимов для этажей.
Отопление 3 этажного дома: установка, схемы
Иногда отопление трех этажного дома получается неравномерным. Избежать такого явления можно путем установки циркуляционных насосов. Они увеличат оборот теплоносителя и сравняют разность в уровнях температур. Поэтому такой способ отлично подходит для трехэтажных коттеджей.
Для квартир также можно использовать похожую систему. Однако будут необходимы несколько контуров и двухтрубная разводка. Можно дополнить такую сеть теплыми полами, сделав Ваше нахождение в жилище максимально комфортным, тёплым и неимоверно уютным.
Обустраиваем отопление в трехэтажных домах под ключ
Уважаемые клиенты, обращаем Ваше внимание на то, что схемы систем отопления для конкретных домов могут существенно отличаться от приводимых стандартных примеров. Такое различие связано с индивидуальными особенностями строений, которые не бывают полностью одинаковыми.
Поэтому команда квалифицированных специалистов компании «Savard» всегда индивидуально подходит к каждому клиенту. Мы всегда добросовестно выполняем проектирование и установку систем отопления под ключ для коттеджей и дачных домов. Если нужна помощь настоящих специалистов, обращайтесь к нам!
www.savard.ru
Проект (Рабочая документация) отопления 4-х этажного здания 1544 кв.м.
Отопление (водяное, радиаторное).
Конструктивные решения.
| 1. В рабочем проекте отопления, 4-х этажной пристройки (1544 кв.м.) к промышленному зданию, распологающегося в Ленинградской области, применена 2-х трубная, стояковая система отопления ,с верхним розливом по стоякам, рассчитанная на температуру теплоносителя (Т1/Т2=90 оС /70 оС), в качестве отопительных приборов используются радиаторы «Конрад» (проходные двухпанельные с двойным оребрением РСВ-5-22), при каждом радиаторе установлена термостатическая головка, ¾ Danfoss RTD 3640 (в комплекте с прямым клапаном RTD-N-20 ¾ ), байпас, запорная арматура. В нижних участках системы установлены сливные краны, в верхних воздухоотводчи-ки.Система отопления выполнена из полипропиленовых труб армированных стекловолокном марки SPK (PN25), производства Турция-Германия. Расстояние между опорами крепления полипропиленовых армированных трубопроводов, при горизонтальной прокладке, не менее 1 метра (табл.2.1 СП 40-101-96), при вертикальной прокладке не менее 1,2 метра (табл.2.1 СП 40-101-96). Между трубами и несущими конструкциями (стенами, потолками и.т.д.) предусмотреть зазор 1-2 см.На главном подающем стояке проектом предусмотрены петли компенсационные П образные , между перекрытиями этажей, для внутреннего диаметра трубопровода 40 мм: высота 2 плеч 680 мм, расстояние между плечами 340 мм, шаг между компенсаторами 10 м. На всех остальных стояках/лежаках установить компенсаторы петлеобразные по диаметру трубопровода с шагом 10 м.Проектом рекомендуется, после окончания монтажных работ монтажной организацией, согласно СНиПу 3.05.01-85 провести испытания систем отопления, с составлением акта. Испытания систем с применением пластмассовых трубопроводов следует производить с соблюдением требований СН 478-80. |
Особенности проекта отопления.
Подробнее о работах.
| Особенностью проекта являются сжатые сроки выделяемые на работу. Заказчику нужно было в максимально короткий срок, купить грамотный рабочий проект отопления, за лучшую цену, и еще нужно было в максимально короткий срок,закупить материалы и начать (до холодов) и завершить монтаж по рабочему проекту (монтажом занимались специалисты со стороны Заказчика). Даннынй рабочий проект площадью 1544 кв.м. был выполнен в рекордно короткие сроки, а именно за 5 календарных дней. |
Трубы и радиаторы в рабочем проекте.
Конструктивные решения.
| Заказчиком стояла цель применить бюджетное отоплительное оборудование и комплектующие. В виде труб бюджетного уровня была выбрана - труба полипропиленовая,армированная стекловолокном SPK (PN25) , производства Турция-Германия.В виду особенности прокладки полипропиленовых труб проектом предусмотрены установки компенсаторов (проведен расчет и подбор компенсаторов). В виде отопительных приборов применены отечественне радиаторы Конрад РСВ-5-22. |
Состав рабочей документации.
Перечень документов из которых состоит рабочая документция.
|
select-clima.com
Отопление 3-х этажного дома - готовый пример с описанием и советами
Наша компания занимается устройство м отопления в домах и коттеджах. Мы выполняем все виды монтажных работ, а также разработку и установку отопления под ключ.
Для эффективного обогрева помещений необходимо сочетание многих факторов успеха – от грамотного подбора оборудования, до безупречной реализации проекта в реальности. В качестве примера возьмем систему автономного отопления 3 этажного дома, выполненную нашими сотрудниками.
| Наименование | Кол-во |
| Труба полипропиленовая | |
| 1 этаж | 74 м. |
| 2 этаж | 74 м. |
| 3 этаж | 30 м. |
| Тройники, фитинги, уголки полипропиленовые | компл. |
| Радиаторы Kermi стальные панельные FTV тип 22 | |
| 1 этаж | 7 шт. |
| 2 этаж | 5 шт. |
| 3 этаж | 3 шт. |
| Узлы нижнего подключения радиаторов | 15 шт. |
| Котельное оборудование | |
| Двухконтурный настенный газовый турбо котёл Vaillant 24 кВт | 1 шт. |
| Комплект коаксиального дымохода | 1 шт. |
| Расширительный бак | 1 шт. |
| Мат-лы для котельной | компл. |
| Монтажные работы | |
| Монтаж котла | |
| Монтаж радиаторного отопления | |
| Накладные и транспортные расходы | |
| Пуско-наладка |

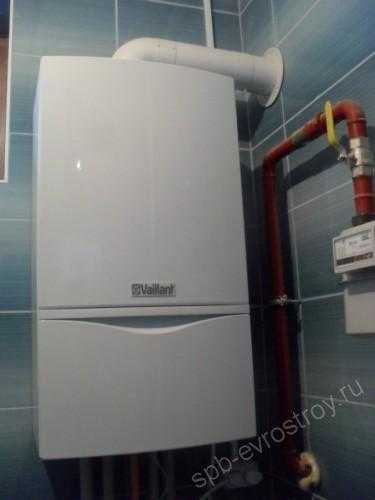

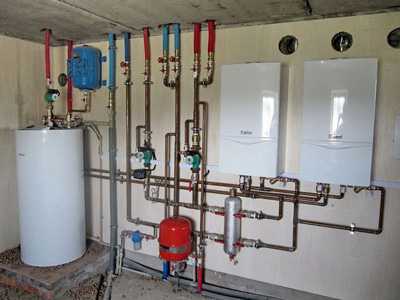

Сердце системы – котел
Источником горячей воды для контуров отопления и системы водоснабжения дома является газовый настенный двухконтурный котел Vaillant мощностью 24 кВт с принудительным удалением отходов сгорания газа.
Главное его преимущество – для обеспечения работы горелки не используется воздух помещения. Подача наружного воздуха и удаление дыма из закрытой камеры сгорания осуществляется посредством двухконтурного дымохода.
Основными функциональными достоинствами котла являются:
- встроенный автоматический воздухоотводчик;
- перепускной вентиль для сброса излишнего давления с системой автоматической настройки;
- наличие собственного циркуляционного насоса;
- пластинчатый теплообменник, препятствующий образованию накипи;
- активная система защиты от замерзания.
Безопасная эксплуатация котла обеспечивается датчиками, отключающими подачу газа при затухании горелки, неполном дымоудалении, перегреве воды или узлов котла.

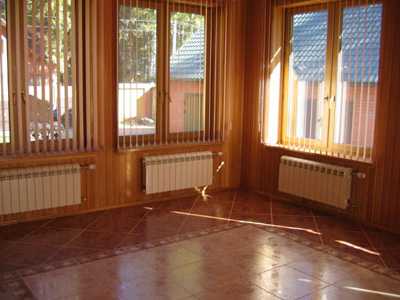

Симбиоз функции и эстетики – радиаторы отопления

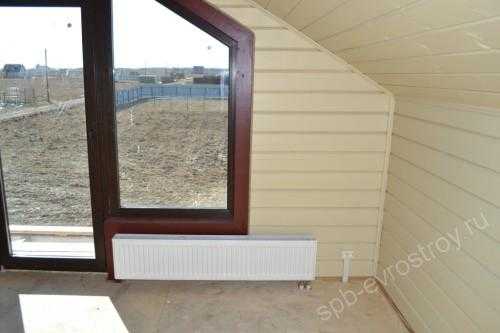

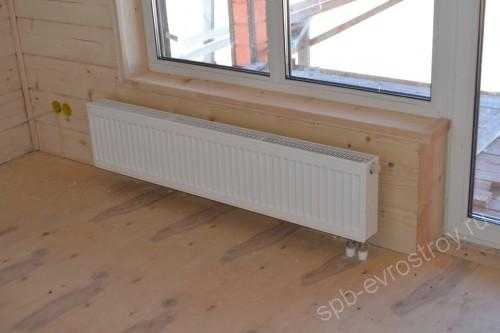

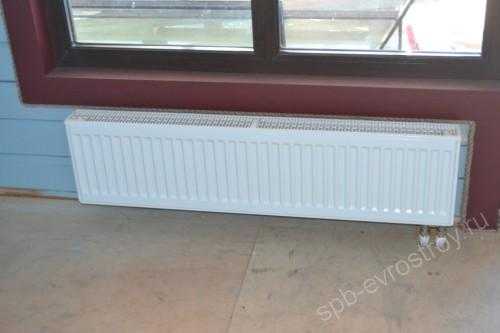

Примененные в системе отопления, стальные радиаторы Kermi FTV тип 22 представляют собой конструкцию из двух конвекторов, между которыми свободно циркулирует нагретый воздух. Использование моделей с нижним подключением позволило минимизировать количество видимых участков труб подводки теплоносителя.
Лаковое покрытие защищает радиаторы от коррозии, придает элегантный внешний вид и сводит к минимуму потребность в уходе. Немаловажным аргументом в пользу выбора стало разумное соотношение цены и эксплуатационных характеристик данных моделей.

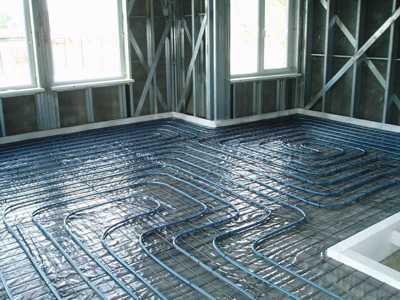

При желании можно дополнительно установить тёплые полы.
Трубы разводки – невидимое тепло

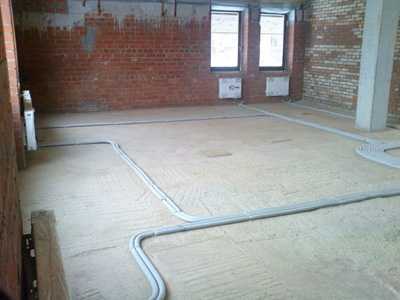

Использованные в данной системе отопления 3-х этажного дома полипропиленовые трубы не боятся коррозии и препятствуют образованию внутренних наслоений. Экологически безвредны и имеют срок эксплуатации – 45 лет. Разводка труб по этажам и по комнатам осуществлена по технологии скрытого монтажа, что не наносит ущерба дизайну интерьеров.
Наша компания осуществляет весь комплекс работ по устройству систем отопления – от инженерных расчетов и подбора комплектующих, до пуско-наладки и ввода в эксплуатацию. Отзывы постоянных клиентов свидетельствуют о качестве и профессионализме наших услуг.
Ещё примеры:
spb-evrostroy.ru
Отопление трехэтажного дома | Система отопления 3х этажного дома | Монтаж отопления 3 этажного дома
Многоэтажный дом является гордостью своих владельцев. Ведь он красивый, современный, оснащен всеми необходимыми инженерными коммуникациями. Поэтому очень печально, если отопление трехэтажного дома было выполнено некачественно. Такое происходит, когда работу по оборудованию отопительной системы доверяют плохим специалистам.
Они способны нанести очень много вреда как в психологическом плане, так и в материальном. Ведь неправильно установленная отопительная система может повредить все внутреннее убранство Вашего жилища. Чтобы отопление под ключ или определенная услуга по отоплению в Вашем 3-х этажном доме были осуществлены профессионально, вызывайте специалистов «Сети Сервис».
Если говорить о жилых строениях, то все они индивидуальны. Хоть малейшие отличия у каждого, но есть. Поэтому нельзя сравнивать, например, отопление многоквартирного дома с частным особняком. Так же отличается одноэтажный дом от трехэтажного. Кстати, отопление 2 этажного дома Вы также можете заказать в нашей компании. Так же, как и отопление квартиры и офиса!
Монтаж отопления 3 этажного дома
Любой профессиональный инженер и монтажник знают, что монтаж отопления 3 этажного дома нельзя делать по подобию двухэтажного. И вообще, для любого здания должна быть разработана своя проектно-техническая документация. Ведь можно обустроить систему вертикально или горизонтально. К тому же разводка может быть однотрубной или даже двухтрубной. Ну и, конечно, всем необходимо экономичное отопление 3 этажного дома!
Выбрать подходящую разводку и тип стояков можно только после полного анализа всего строения. Такой подход является правильным. Он позволит оборудовать максимально подходящую отопительную коммуникацию. В трехэтажных зданиях преимущественно устанавливают двухтрубную разводку отопления. Грамотные проектировщики предусмотрят правильное расположение труб с прямой и обратной водой.
Специальный коммутатор позволяет оборудовать лучевую разводку. Данная разводка предполагает выхождение тепла из самого оборудования в несколько потоков. Такая схема удобна при проведении различных ремонтно-профилактических мер. Ведь отключать все отопление не потребуется. Компания «Сети Сервис» — Ваш луч в конце тоннеля во всём, что подразумевает выгодное и дешевое отопление 3-х этажного коттеджа!
Отопление 3х этажного дома: проект, установка системы, батареи
Если Вы хотите, чтобы Ваше отопление 3-х этажного дома было максимально качественным, грамотным, надежным и долговечным, то заказывайте его у специалистов. Только профильные организации, как наша инженерно-монтажная компания «Сети Сервис», может производить работы на необходимом уровне. К тому же, мы предоставляем гарантию на все монтажные работы по отоплению и другим сетям.
От качества выбранного оборудования также зависит многое. Не стоит ожидать качественной работы от некачественных отопительных агрегатов. Поэтому подбор и приобретение всех элементов для отопительной коммуникации также стоит доверять профессионалам. Ищете добротные и дешевые радиаторы отопления для 3 этажного дома? Поможем в подборе! В наличии есть и чугунные, и стальные, и алюминиевые, и биметаллические радиаторы отопления!
Отопление дома 3 этажа
С Вами случалось такое, что Вы пришли в гости или в кафе, а обогрев какой-то некомфортный? Здесь тепло, там холодно, а еще через два метра просто африканский зной? Такой обогрев называют неравномерным. Чтобы отопление дома в 3 этажа не было похожим на угадывание, где тепло, а где холодно, нужно установить циркуляционные насосы.
Такой насос позволит равномерно обогревать Ваше жилище. Да и для городской квартиры это неплохой вариант. Добавьте сюда теплый пол под ключ – и обогрев максимально комфортный! Как видите, специалисты компании «Сети Сервис» профессиональны и в своих знаниях, и в их практическом применении. Звоните, оставляйте заявки!
www.setiservis.ru
Насос циркуляционный для систем отопления 3х этажного дома
Для обогрева трехэтажного дома может использоваться один из двух видов отопительных систем, которые отличаются между собой по способу циркуляции теплоносителя. При естественном его движении по трубам в использовании дополнительного оборудования необходимости нет — необходимо только стараться правильно выдерживать уклон магистрали трубопровода. В случае с принудительной циркуляцией, нужно установить в трубопровод насос циркуляционный для систем отопления, который и будет отвечать за скорость движения теплоносителя в системе — чем этот показатель будет выше, тем быстрее будет прогреваться дом.
Система с принудительной циркуляцией является очень популярной. При ее устройстве, угол наклона труб можно строго не соблюдать — создаваемый насосом напор хорошо прогонит воду по трубам при любом их устройстве. Такая система особенно актуальна для установки в больших домах из нескольких этажей благодаря тому, что ее использование на практике позволяет отключить от отопления отдельные участки здания, которые в нем временно не нуждаются.
Кроме того, за счет максимальной теплоотдачи, система прогревает дом быстрее, нежели система с естественной циркуляцией.
Виды циркуляционных насосов
Исходя из особенностей условий работы, насосы, которые используются в системе отопления, могут иметь только роторно-лопастную схему построения. У циркуляционных компрессоров рабочим органом выступает вал с лопастями — нагнетая жидкость в трубопровод, они создают в нем повышенное давление.
Насос циркуляционный для систем отопления может быть двух типов — различие между ними заключается в возможности циркуляции внутри их корпуса жидкости. Конструкция насосов, оснащенных «сухим» ротором, является наиболее совершенной. Насосы имеют надежное торцевое уплотнение вала, за счет чего жидкость не попадает внутрь.
Единственная контактирующая с жидкостью деталь — уплотнение. Из недостатков таких насосов можно отметить их относительно большие размеры и быстрый перегрев, по причине чего они нуждаются в дополнительной системе охлаждения. Насосы с «сухим» ротором являются более подходящими для установки на промышленных объектах.
Если затрагивать вопрос бытовых систем отопления, то в них, как правило, устанавливаются модели с «мокрым» ротором, отличающиеся меньшими размерами.
Вода в таких системах свободно проникает внутрь корпуса, выполняя функцию охлаждения электромотора и смазки движущихся частей. Недостатком насосов «мокрого» типа является быстрое изнашивание деталей, что снижает срок их эксплуатации.

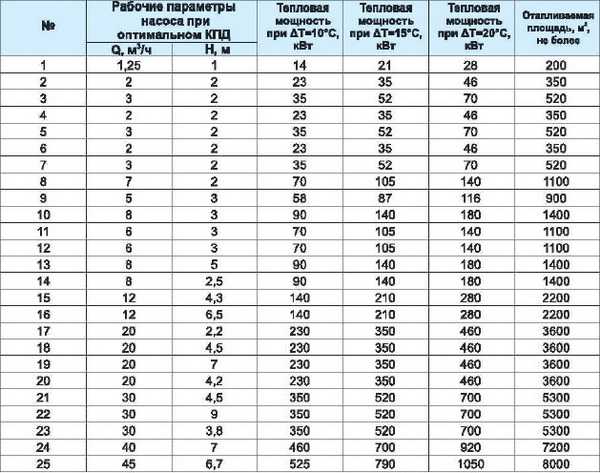

Выбор циркуляционного насоса
Как мы уже выяснили, основным прибором в отопительной системе с принудительной циркуляцией является насос — именно поэтому очень важен правильный его выбор. Для эффективного отапливания трехэтажного дома насос в первую очередь должен быть грамотно подобран из расчета площади отапливаемого здания.
Немаловажными являются и такие характеристики агрегата, как надежность, длительный срок эксплуатации и экономичное потребление электроэнергии. Выбирая насос циркуляционный для систем отопления, нужно учитывать длину трубопровода; материал, из которого выполнены трубы, а также их диаметр; количество отопительных приборов и их тип; вид регулятора аппаратуры.
При правильном соотношении, обязательном учете этих параметров и профессиональной установке, насос прослужит Вам долго, избавив от необходимости его замены и исключив вероятность излишнего потребления электроэнергии.

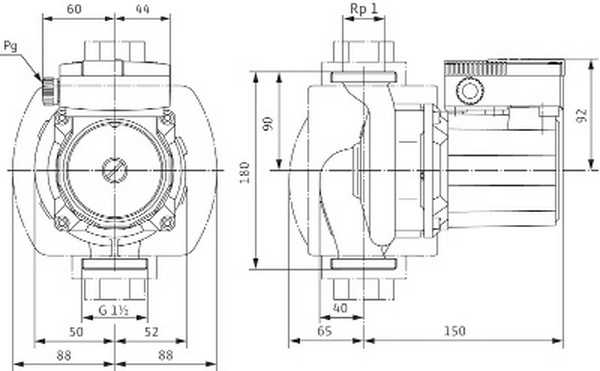

Монтаж циркуляционного насоса

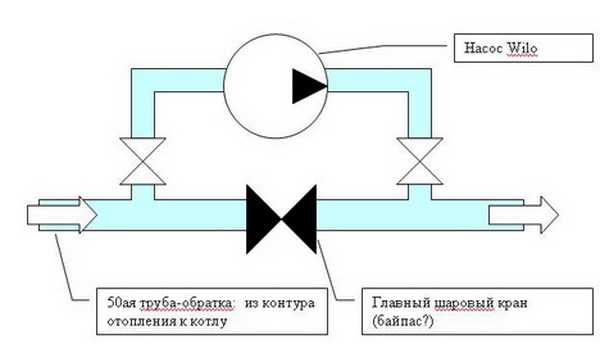

После того, как Вы выберете насос циркуляционный для систем отопления, Вам предстоит подобрать оптимальное место для его установки. Поскольку, в большинстве случаев, в частных домах (в том числе и трехэтажных) применяются системы на основе «мокрого» ротора, таким местом является участок, расположенный вблизи с ниспадающим трубопроводом расширительного бачка.
За счет максимального давления на данном участке, производительность агрегата будет отличной. После установки насоса, нужно сформировать конструкцию его трубопровода, который должен включать в себя байпас с клапаном, устраняющий воздушные пробки; фитинг, оснащенный шаровым краном; уголки, предназначенные для подведения воды из системы к насосу; фильтр, который улавливает мелкие частицы, способные разрушить насос.
Циркуляционный насос, в подавляющем большинстве случаев, крепится к трубопроводу посредством резьбовых соединений. Перед его установкой, нужно слить всю жидкость из системы, таким образом, тщательно промыв трубопровод.
В результате этих действий повреждение грубыми частицами, которые сформировались из накипи и прочих отложений, функционированию насоса грозить в будущем не будет. Далее, осуществляется монтаж циркуляционных компрессоров в трубопровод — для обеспечения постоянного контакта с водой и снижения износа, установку нужно осуществить в горизонтальном положении.
С целью устранения прорывов жидкости, разгерметизации системы все соединения нужно обработать герметиком.
dom-data.ru
Разводка системы отопления (лучшие виды отопления и схемы)
Тепло должно быть в любом доме, независимо от его размеров и конфигурации. Но способы обеспечения обогрева помещений могут отличаться для различных планировок. Имеет свои особенности и система отопления для двухэтажных домов.

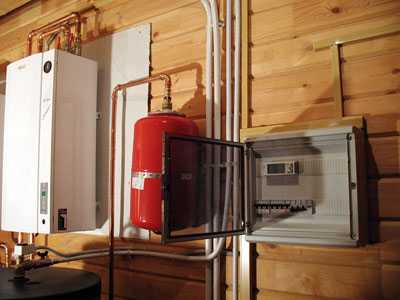

Применяемое оборудование
Если рассматривать традиционное водяное отопление, оно должно включать:
- котел, обеспечивающий нагрев теплоносителя;
- радиаторы, обеспечивающие тепло в комнатах;
- набор труб, по которым переносится теплоноситель и разводка системы отопления.

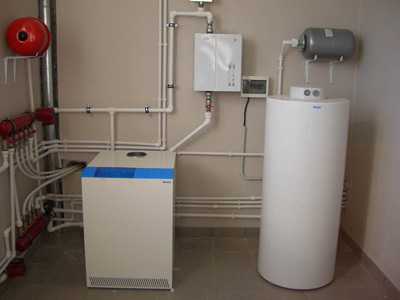

Если в доме есть возможность подключения к газопроводу, оптимальным вариантом будет газовый котел. Нужно учитывать, что при двухэтажной конструкции отапливаемая площадь значительно увеличивается, поэтому придется выбирать более мощный котел. К тому же, необходимо создавать большее давление в контуре, чтобы обеспечить подъем рабочей жидкости на большую высоту и ускорить ее движение для обеспечения равномерности обогрева всех батарей. Если в котел не встроен циркуляционный насос, для двухэтажного дома необходимо его установить.

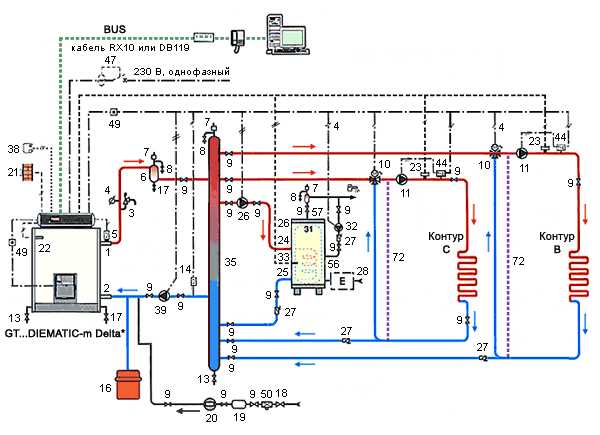

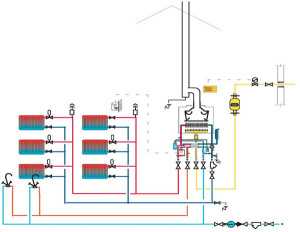

Схемы систем отопления
Расчет радиаторов происходит по стандартной схеме. Выбираются батареи в зависимости от давления в контуре и объема и требуемой теплоты отапливаемых помещений. Нагрев различных помещений может отличаться.
Нет смысла сильно отапливать котельную или коридор, в которых достаточно тепловой мощности 1 кВт. При этом в спальнях желательно обеспечивать более 1,5 кВт на 10 кв.м.
Обязательно нужно учитывать материал радиаторов, находя оптимальный вариант. Сейчас широко применяются биметаллические батареи, которые качественнее алюминиевых, но и значительно дороже.
При прокладке труб возможны два типа конструкции в зависимости от способа подачи рабочей жидкости: верхняя разводка и нижняя. В первых теплоноситель от котла подается наверх контура, а затем спускается, проходя через батареи. Второй вариант предусматривает нагрев снизу вверх.
Различается разводка труб и по типу подачи и отвода рабочей жидкости.
Однотрубная схема
При такой конфигурации теплоноситель переносится по замкнутому контуру, а радиаторы подключены по его пути последовательно.
Однотрубная система характерна тем, что батареи, находящиеся ближе к котлу, греются сильнее, следующие меньше, а последние значительно слабее. Учитывается этот дисбаланс установкой приборов различной мощности по пути движения теплоносителя. Еще возможна установка терморегуляторов и шаровых кранов на каждой батарее.
Однотрубная система отопления
Такая разводка не требует больших затрат на установку труб, но нуждается в точном расчете. К тому же необходимость установки большого числа кранов и регуляторов значительно уменьшает начальную экономию.
Еще такое подключение неудобно для отопления многоквартирных домов: индивидуальные приборы учета оно не предусматривает. В итоге однотрубная схема оправдана для одноквартирных домов небольшой площади.
Двухтрубная система
Чаще используемая двухтрубная схема позволяет за счет подключения каждого радиатора при помощи отдельного контура обеспечить их равномерное нагревание. Каждая батарея получает тепло непосредственно из магистрали, а потерь давления практически нет. Как результат можно устанавливать менее производительный насос. Минусами такого подключения можно считать:
- увеличение затрат за счет необходимости установки большего количества труб;
- сложность проектирования и монтажа.
Двухтрубная система отопления двухэтажного дома
Зато при необходимости ремонта одного отопительного прибора нет необходимости отключать весь контур, а достаточно изолировать один радиатор.
Разводки смешанного типа
Можно получить более эффективную, но менее затратную разводку, если скомбинировать оба вида. Например, между этажами проходит двухтрубный контур, а по этажу идет одна труба.

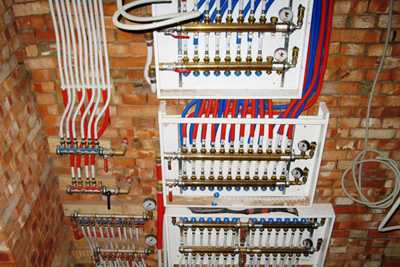

Еще один вариант – лучевое (или коллекторное) подключение, при котором от устройства в центре здания (гребенки) к каждой батарее идет отдельный контур. В такой системе проще регулировать температуру рабочей жидкости в каждом отдельном радиаторе, без дисбаланса всей системы обогрева.
Это подключение должно проектироваться на этапе строительства дома, чтобы предусмотреть закладку труб в пол. В результате получится значительная экономия материалов и стабильная работа отопления для дома любых размеров.
К тому же коллекторная разводка позволяет использовать проложенные в полу трубы для дополнительного нагрева, получив конструкцию «теплый пол».
Расположение отопительных приборов
При горизонтальной схеме подключения труб все радиаторы одного уровня последовательно соединены, проходят по периметру этажа и подключены к стояку. К этой схеме относится и коллекторная конструкция. Такая схема подходит для домов, имеющих подвал для размещения там котельной, но не предусматривает его установки на чердаке.
Схемы отопления
Преимущества такого подключения – удобство корректировки температуры в каждом отдельных помещениях, возможность применения нескольких счетчиков. Но горизонтальная схема более затратная, чтобы избежать завоздушенности труб требует установки на батарее крана, при каждом включении отопления требуется выпускать воздух.
Радиаторы могут располагаться поблизости от стояков и подключаться прямо к ним. Это разводка вертикальная. Монтаж такой схемы значительно дороже и сложнее, чем горизонтальной. Котельную при такой разводке удобно располагать на чердаке.
Повышение эффективности отопления
Иногда нерентабельно наращивать мощность оборудования для системы отопления, а задачу ее эффективности можно решить за счет нескольких конструкторских решений:
- уменьшение теплопотерь за счет уменьшения количества узлов в контуре отопления;
- усиление теплоизоляции дома и утепление стен, пола, потолка;
- регулирование температуры комнаты в зависимости от погодных условий, а также программирование различных температурных режимов в зависимости от назначения комнаты;
- максимальное использование всех элементов, устройство системы теплых полов;
- одновременное использование обогревателей на других энергоносителях в зависимости от необходимости.
Разумный расчет разводки системы отопления позволит уменьшить затраты на покупку материалов, снизит потери в контуре и создаст комфортные условия в различных помещениях двухэтажного дома.
