Чем отличается УЗО от автомата

Как говорилось выше у этих устройств разные функции, похожи они только по типу крепления и по внешнему виду.

Чем отличается УЗО от автомата

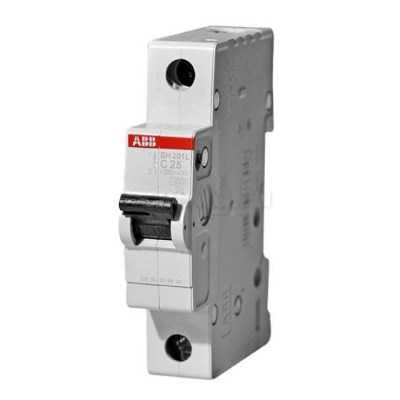

Автоматический выключатель

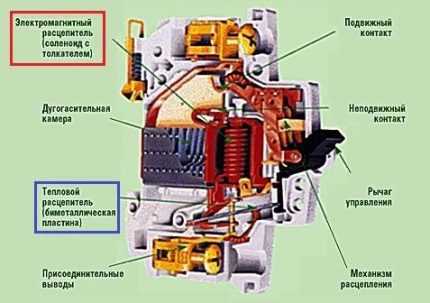

Основа работы автоматического выключателя — это создание защиты электропроводки от повреждений при коротком замыкании и длительной перегрузке по току. Без автомата электропроводку нужно было бы менять очень часто, потому что токи короткого замыкания расплавили бы провода, а токи перегрузки сожгли бы всю изоляцию проводов.

В составе автомата имеется электромагнитная защита от высоких токов короткого замыкания. Она представляет собой электромагнитную катушку с сердечником.

В момент короткого замыкания катушка создает электромагнитное поле и намагничивает сердечник, что заставляет его толкать защелку спускового механизма и автомат отключается. Если возникли токи перегрузки, то нагреваясь и изгибаясь, биметаллические пластины, двигают рычаги и заставляют спусковой механизм сработать.

Автоматический выключатель АВВ

Время отключения защиты от перегрузки прямо зависит от силы тока перегрузки. В корпусе автомата имеется также дугогасительная камера, которая предназначена для гашения искры и увеличивает срок службы контактов.

Устройство защитного отключения и его работа

Отличие УЗО от автоматического выключателя состоит в том, что имеет функцию защиты от тока утечки, автомат такую защиту не имеет. УЗО в своем составе содержит дифференциальный трансформатор, который определяет разницу тока фазового и нейтрального провода при утечке тока.

Эти токи усиленные вторичной обмоткой дифференциального трансформатора поступают на поляризованное реле, связанное со спусковым механизмом, которое отключает защиту. Таким образом, устройство УЗО имеет защиту от токов утечки.

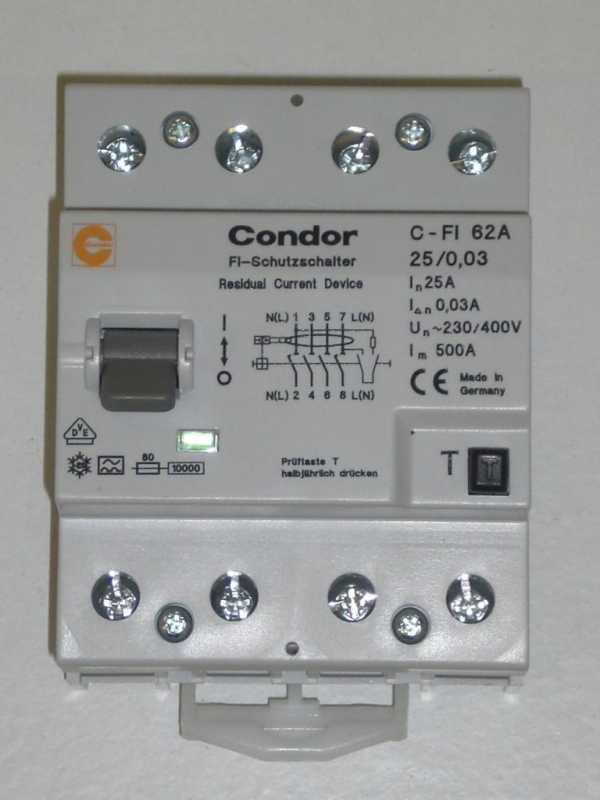

Устройства защитного отключения

Токи утечки могут возникнуть при пробое изоляции провода на корпус электробытовых приборов и касании его человеком. В этом случае этот вид защиты спасает жизнь человека. Работа УЗО основана на определении разности фазного и нулевого тока, поэтому оно имеет две клеммы для подключения фазы и нуля, еще две клеммы выхода фазы и нуля для подключения нагрузки.

То есть, это устройство двухполюсное для однофазной сети, а для трехфазной сети — четырехполюсное. Также УЗО отличается от простого автомата тем, что имеет кнопку тестирования для проверки работоспособности. Автомат же для однофазной сети имеет однополюсный модуль, а для трехфазной сети четырехполюсный.

Как правильно подключить УЗО и автомат

В УЗО не предусмотрена защита от короткого замыкания, как и от перегрузки, поэтому чтобы устройство защиты не вышло из строя, перед УЗО нужно ставить автомат с номинальным током ниже номинального тока УЗО на один — два порядка.

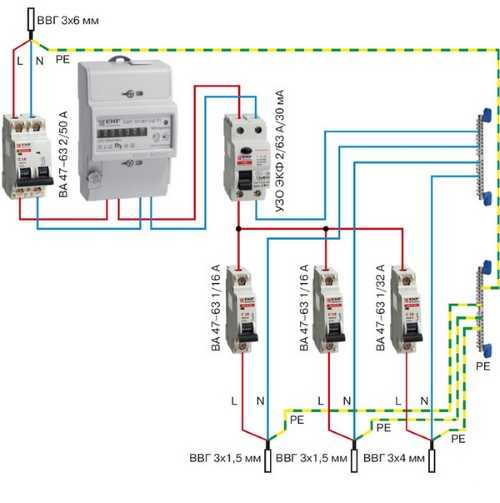

Правильная схема подключения Узо в квартирном щите. После вводного автомата ВА — 47/50А стоит УЗО ЭКФ 2/63А/30мА

Пример — как подобрать УЗО и автомат – если стоит автомат на 50 А, тогда нужно ставить УЗО на 63 А. Таким образом, мы решили вопрос, что устанавливать, автомат перед УЗО или после. Ответ ясен, автомат ставится перед УЗО, чтобы обезопасить его, вовремя обесточить и сохранить устройство.

Тоже интересные статьи

electricavdome.ru

основные признаки, что лучше выбрать и как установить

В электрической проводке может возникнуть повреждение прибора. Для того чтобы снизить риск опасных факторов, которые могут привести к поражению электрическим током, устанавливают устройства для защиты. Это бытовые приборы, которые могут выполнять разнообразные функции. В статье мы рассмотрим отличия автомата от УЗО. Стоит отметить, что дифференциальный автомат, устройство защитного отключения и автоматический выключатель, установленные в комплексе, существенно повысят уровень электробезопасности. Они позволят намного быстрее отключить всю электропроводку дома. В итоге человек не получит электрическую травму, если прикоснется к оголенной проводке. Но давайте поговорим о том, какие существуют отличия автомата от УЗО.

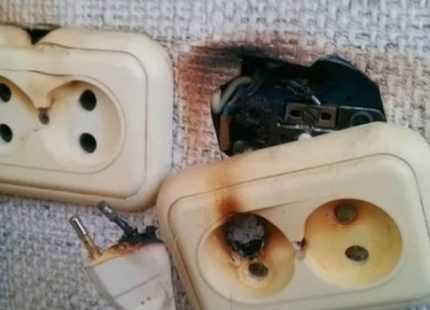

Неисправности электросети

Давайте сначала рассмотрим, какие могут возникнуть неисправности в электрической проводке. Существует множество поломок, которые проявляются следующим образом:

Коротким замыканием, возникающим при линии сопротивления нагрузки до предельно малой величины. Обычно это происходит при шунтировании цепей напряжения предметами из металла.
Появляются токи утечки. Они возникают при нарушении изоляции, а также по случайно замкнутым цепям на землю.
Перегрузка проводов, которые устанавливаются в домах и квартирах. В итоге потребляется очень большой ток. Если проводка устарела, то токоведущие жилы начинают сильно нагреваться. В этом случае изоляционный материал постоянно находится под высокой температурой, вследствие чего теряются его диэлектрические качества.

Как может ухудшиться ситуация

Но не стоит думать, что это самое худшее, что вас ожидает. Может ухудшиться ситуация при появлении неисправностей, если имеют место такие моменты:

В доме проложена алюминиевая старая проводка, которой уже несколько десятилетий. Если она эксплуатируется давно, то постепенно придет в негодность. А нужно учесть, что мощность потребителей довольно высокая. И современные электрические приборы проводка вряд ли сможет нормально выдерживать.
Применение загубленных устройств защиты и некачественный их монтаж. Даже при использовании новой электрической проводки это может стать причиной проявления неисправности, а также пожара.

Для того чтобы существенно упростить объяснение того, в чем состоят отличия устройств защиты, мы будем рассказывать только о тех приборах, которые используются в однофазной сети. Стоит заметить, что конструкции, рассчитанные на использование в трехфазной сети, имеют аналогичные принципы работы, функционируют по тем же самым законам. Необходимо тщательно рассмотреть особенности работы устройств, чтобы понять, какие есть отличия автомата от УЗО.

Автоматические выключатели

На сегодняшний день промышленностью выпускается большое количество видов автоматических выключателей. Они могут избавить вас как от воздействия короткого замыкания, так и от существенного нагрева проводов. Но необходимо рассмотреть отличия УЗО от дифференциального автомата, а также конструктивные особенности этих приборов. Чтобы обеспечить защиту, в конструкции используются такие элементы:

Магнитная быстродействующая катушка для отключения цепи. Она позволяет ликвидировать токи, которые возникают при коротком замыкании. Также здесь устанавливается дугогасительная система, которая позволяет избавиться от искры, возникающей при размыкании контактов.
Тепловой расцепитель, который работает с определенной выдержкой времени. Изготавливается он из биметаллической пластины, позволяет устранять перегрузки, которые возникают внутри электрической цепи.

Защитные автоматические выключатели для жилых помещений включаются только лишь в провод «фазы», позволяют контролировать только те токи, которые проходят по нему. Стоит обратить внимание на то, что он никак не реагирует на утечки, которые могут возникнуть при работе оборудования.

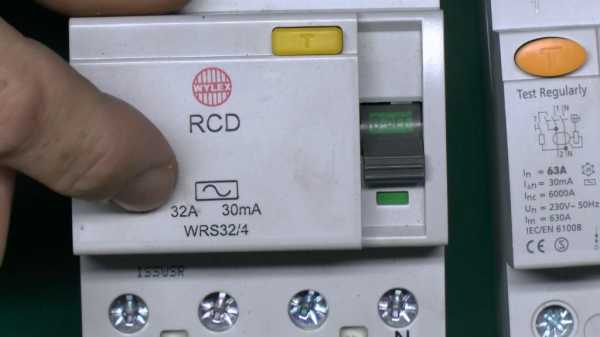

Устройство для защитного отключения

Устройство защиты устанавливается в разрыв двух проводов – «нуля» и «фазы». При помощи этого прибора получается постоянно сравнивать токи, которые циркулируют в проводах. Также устройство может самостоятельно вычислить разницу токов. В том случае, когда ток, который выходит из «нуля», по величине такой же, как и тот, который проходит по проводу «фазы», схема не отключается. Устройство защитного отключения разрешает ей функционировать.

Как только возникают небольшие отклонения в этих величинах, которые не влияют на безопасность людей, устройство также не выполняет блокировку подачи электроэнергии.

При помощи устройства защитного отключения снимается напряжение с проводов, которые подходят к нему, если внутри схемы появляются токи утечки с очень высокой величиной. Особенно это касается тех токов, которые могут причинить вред здоровью человека или же электрическому оборудованию, работающему в доме. Чтобы настроить устройства защитного отключения, нужно выбрать определенный ток установки. При выборе оптимального значения вы исключите ложные срабатывания, а также создадите возможность для надежного функционирования защиты и избавления от токов утечек.

Но вся конструкция этого устройства не обладает никакой защитой от короткого замыкания, даже перегрузки могут нарушить работу УЗО. Поэтому необходимо само устройство защищать от короткого замыкания и перегрева проводки. В схемах электрооборудования обычно последовательно с УЗО подключают простой автоматический выключатель.

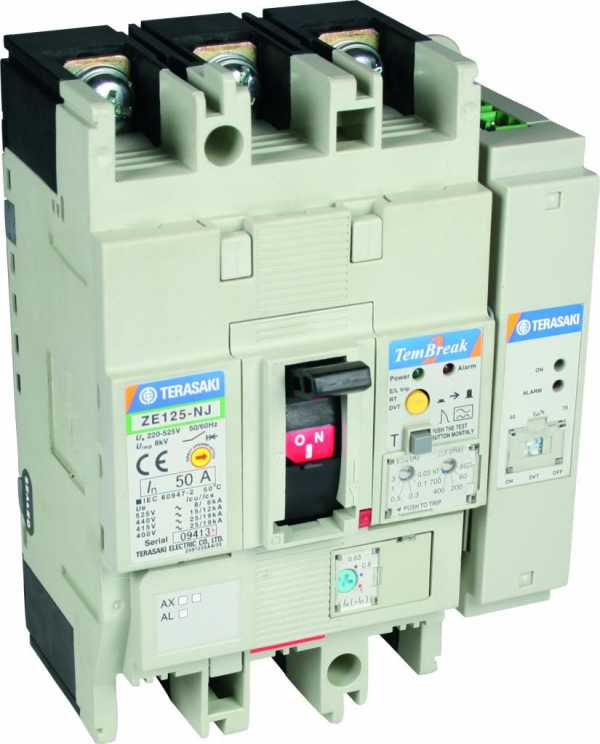

Дифференциальные автоматические выключатели

Устройство такого прибора еще более сложное, нежели УЗО или автоматического выключателя. С его помощью получается устранить все типы неисправностей, включая перегрузку, короткое замыкание, утечку. Это те неисправности, которые могут возникнуть в электропроводке квартиры или дома. В конструкции дифференциального автомата имеется тепловой и электромагнитный расцепители. Они позволяют защитить встроенное в корпус устройство защитного отключения.

Дифференциальный автоматический выключатель выполняется в едином модуле, у него функции как устройства защитного отключения, так и автоматического выключателя. Другими словами, вы можете при помощи одного устройства заменить сразу два. С учетом того, что было сказано выше, напрашивается вывод, что необходимо далее проводить сравнение характеристик всего двух элементов:

Блока, состоящего из устройства защитного отключения и автоматического выключателя.
Дифференциального автоматического выключателя.

Это наиболее технически правильное и оправданное сравнение. Далее мы рассмотрим основные отличие УЗО от дифференциального автомата, разберем все нюансы.

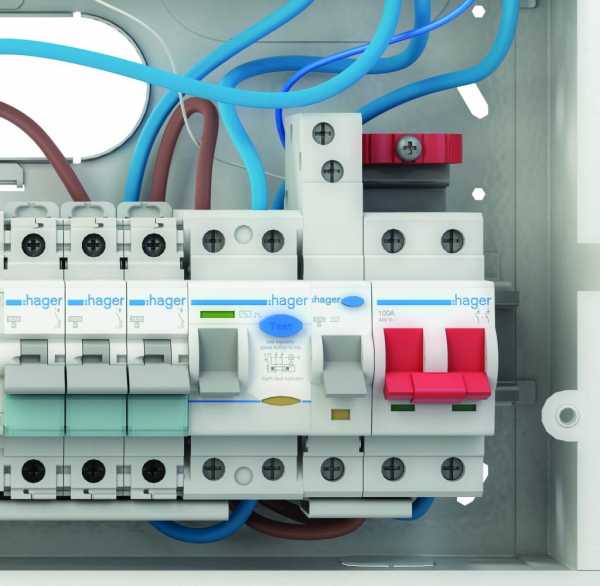

Габаритные размеры

Стоит заметить, что приборы имеют модульное исполнение, их можно закреплять на din-рейке, что позволит существенно сократить место, которое потребуется для монтажа в квартире или же в любом электрическом щитке. Но также нужно отметить тот факт, что даже такой подход не всегда может исключить недостаток пространства для комплектования электрической проводки иными устройствами защиты.

УЗО и автоматический выключатель, как правило, изготавливают в отдельных корпусах. Монтаж производится также раздельно. Но они могут устанавливаться на одной рейке. Что касается дифференциального автоматического выключателя, то он заключен в одном корпусе. Другими словами, в нем находится сразу два сложных прибора. Они вкупе позволяют обеспечить надежную защиту. Отличия диф. автомата и УЗО существенные, о них мы поговорим далее в статье.

Этот момент обязательно необходимо учитывать, когда создается проект электрических работ в новом доме или квартире. Исходя из этого, необходимо выбирать щитки, обеспечить небольшой запас пространства, если вдруг придется осуществлять доработку схемы. Но при реконструкции электропроводки либо при мелком ремонте не всегда заменяют электрические щиты. Поэтому проблема дефицита пространства в них сохраняется.

Какие задачи выполняют устройства

Если взглянуть бегло, то автоматический выключатель в паре с устройством защитного отключения и дифференциальный автомат позволяют решить аналогичные вопросы. Диф. автомат и УЗО отличия имеют существенные, но давайте конкретизируем. Например, можно на кухне установить блок из нескольких розеток, которые будут запитывать различные приборы, мощности которых существенно отличаются. Это может быть посудомоечная машина, холодильник, микроволновая печь, электрический чайник и так далее. Эти все устройства подключаются к сети произвольно, они создают нагрузки со случайной величиной.

В некоторых случаях мощность одновременно работающих приборов может превысить номинальную величину защиты, что создает перегрузку по току. При этом если у вас установлен дифференциальный автомат, придется его заменить на мощный. Если же вы используете УЗО, окажется достаточным поставить новый автоматический выключатель, рассчитанный на больший ток срабатывания. Но что лучше - УЗО или автомат?

В том случае если нужно защитить какой-то определенный электрический прибор, который подключен к отдельной линии, то разумнее применить дифференциальный автомат. Но его нужно подобрать строго по техническим характеристикам потребителя.

Как производится монтаж

Давайте поговорим о монтаже устройств. Как вы понимаете, отличие в крепеже на дин-рейке есть только в том, один или два модуля нужно ставить. Но как только вы подходите к подключению проводов, изменяется объем работы. В случае если устройство защитного отключения и диф. автомат устанавливаются в разрыв проводов «нуля» и «фазы», то для автомата необходимы еще перемычки. Они позволят подключить его в провод «фазы» последовательно с устройством защитного отключения. В некоторых случаях это усложняет сборку всей схемы. Дифференциальный УЗО содержит в себе еще и обычный автоматический выключатель, поэтому стоимость такого прибора высокая.

Надежность и качество

Среди опытных электриков есть такое мнение, что работоспособность и долговечность устройств защиты может зависеть не только от того, как они были собраны на заводе-изготовителе. Очень важно то, насколько сложна конструкция этого элемента, какое количество деталей присутствует в его конструкции. А также то, насколько сложно доводить и налаживать устройство. С этой точки зрения наиболее сложным является дифференциальный автомат, так как для его настройки необходимо выполнить больше операций.

Но такая точка зрения довольно спорная, применять ее буквально ко всем приборам, которые выпускаются промышленностью, не очень корректно. В некоторых случаях дифференциальный автомат намного эффективнее и надежнее работает, нежели дуэт из устройства защитного отключения и автоматического выключателя. УЗО и дифавтомат отличаются, но позволяют выполнить почти идентичные задачи.

Замена и ремонтопригодность

Стоит отметить, что поломки могут возникнуть практически на любом устройстве защиты. Если не получится устранить ее моментально, то устройство защиты может выйти из строя. Поэтому придется покупать новый прибор. Стоимость дифференциального автомата намного выше, нежели устройства защитного отключения и простого автоматического выключателя. А в том случае если вы устанавливаете УЗО и автоматический выключатель, то при поломке один из приборов будет целым, не потребуется проводить его замену. А это существенно снизятся затраты на ремонт.

В том случае если произошла поломка любого устройства защиты (например, автоматического дифференциального выключателя), то все потребители, которые запитываются через него, необходимо отключать. Если же неисправен УЗО, то допускается шунтировать его цепи и подавать питание только лишь через автоматический выключатель. Как вы понимаете, если случилась неисправность в дифференциальном автомате, то «схитрить» так у вас не получится. Нужно будет заменить его новым либо же на определенное время установить обычный автоматический выключатель.

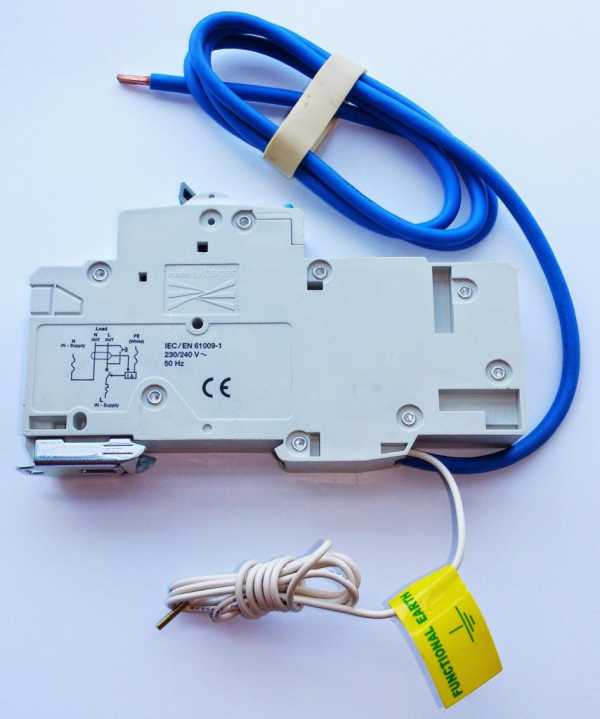

Как они работают в различных ситуациях

А теперь о том, в чем разница между УЗО и автоматом с точки зрения схемотехники. Исполняться на различных элементных базах может схема осуществления контроля токов утечки дифференциального автомата и устройства защитного отключения:

Электромеханическая релейная конструкция, которая не требует дополнительных источников питания для нормального функционирования системы.
При помощи микропроцессорных или электронных технологий, которым в обязательном порядке нужен блок питания, способный выдавать стабильное напряжение.

Если подходящие к устройствам провода находятся в нормальном состоянии, то они работают практически одинаково. Но если в схеме появятся неисправности, например оборвется контакт одного провода («нуля»), то сразу же можно увидеть положительные качества моделей, построенных по релейной схеме. Также нужно отметить, что они надежнее и лучше работают в устаревших двухпроводных схемах.

Как определить причину отключения защитой

Как только срабатывает УЗО, сразу можно понять, что в схеме электропроводки появились токи утечки, поэтому придется проверять состояние и качество изоляции участка, который защищается прибором. При срабатывании автоматического выключателя можно понять, что причина находится в том, что возникла перегрузка в цепи либо короткое замыкание. Но если отключился дифференциальный автомат, то нужно намного дольше выполнять поиск причины этого явления. Как видите, разница между УЗО и дифференциальным автоматом большая - у последнего найти причину поломки сложно.

И вам придется тщательно разобраться как с сопротивлением изоляции, так и с нагрузками, которые создаются в сети. Сходу выявить причину срабатывания практически невозможно, вы можете только угадать. Но на сегодняшний день можно встретить в продаже дорогие конструкции дифференциальных автоматов, на которых устанавливаются индикаторы, сигнализирующие о том, почему сработала защита.

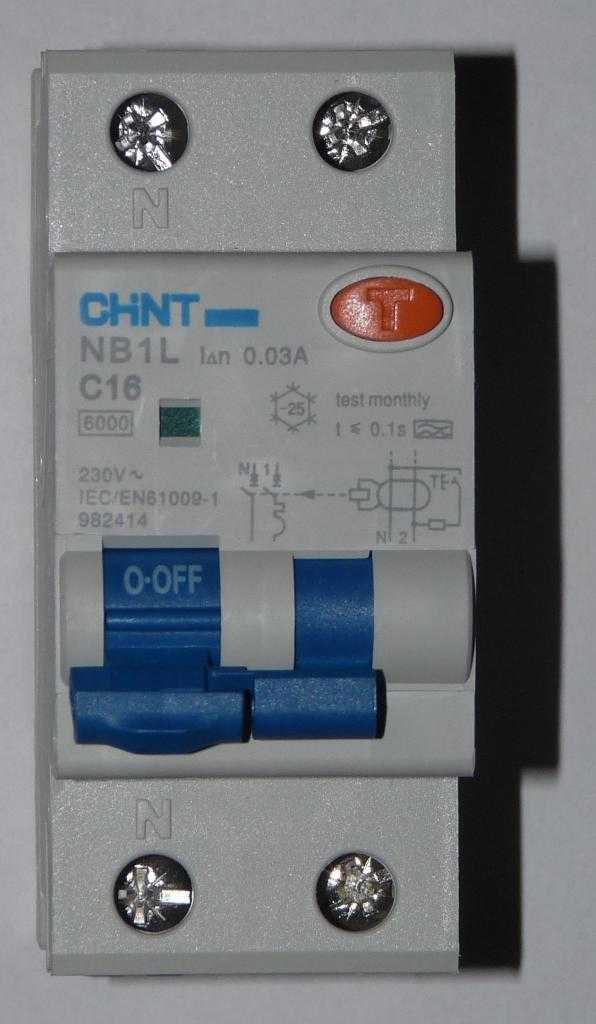

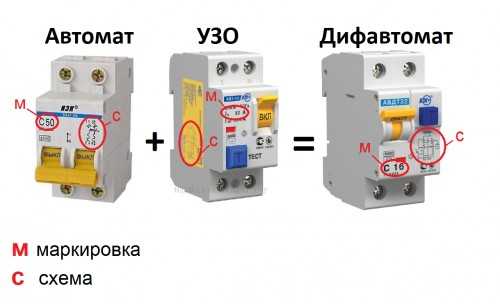

Маркировка на корпусе

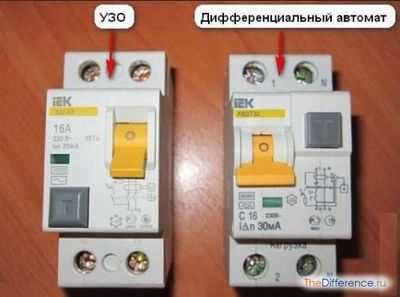

А теперь рассмотрим диф. автомат и УЗО. В чем разница между этими приборами. У дифференциального автомата и устройства защитного отключения корпусы идентичны, следовательно, у них внешний вид одинаков, присутствует рычаг для ручного включения, кнопка с надписью «Тест», клеммники для соединения проводов также одинаковы. Но отличить их можно по надписям и схемам, которые присутствуют на лицевой стороне. Обязательно на табличках электрического прибора указывается то, какие значения нагрузки являются номинальными.

Также обязательно указывается то, контроль какого тока утечки может осуществляться, напряжение в электропроводке, а также схема соединения внутренних компонентов прибора. Обязательно необходимо показывать дифференциальный трансформатор цепи тока, которым производится управление.

В устройстве защитного отключения отсутствует токовая защита, поэтому она не изображается на схеме. Что касается дифференциального автомата, то в его конструкции она имеется, поэтому должна показываться на корпусе. В чем разница УЗО и автомата - вы теперь знаете, остается только правильно выбрать то, что вам необходимо.

Что касается приборов, выпускаемых отечественной промышленностью, то они маркируются таким образом, чтобы покупатель самостоятельно мог ориентироваться в них. Непосредственно на корпусе, в самом видном месте указывается, что устройство является диф. автоматом. В случае с устройством защитного отключения эта маркировка находится на задней стенке.

"ВД" означает то, что это выключатель дифференциальный. Стоит отметить, что с технической точки зрения это является правильным вариантом обозначения. Это устройство позволяет реагировать только на ток утечки, но не защищает от перегрузки по току или короткого замыкания. Такими буквами маркируются, как правило, устройства защитного отключения. Есть еще аббревиатура "АВДТ". Она говорит о том, что в конструкции имеется автоматический выключатель. Собственно говоря, это и есть дифференциальный автомат. Поэтому если вы решаете, что выбрать - УЗО или автомат, поставьте лучше дифференциальный. Хоть он и дороже, зато современнее и эффективнее.

fb.ru

Дифавтоматы и УЗО. В чем разница? Что выбрать?

Дифференциальный автомат – это электрическое устройство, основная цель которого заключается в защите электросети. Данное оборудование состоит из автоматического выключателя и модуля дифференциальной защиты. Его мгновенное действие позволяет защитить человека даже тогда, когда он случайно прикоснулся к незащищенному изоляцией проводу. Еще дифавтомат защищает дом от перегрузок, утечки тока и коротких замыканий. Это неотъемлемое оборудование в каждом жилище.

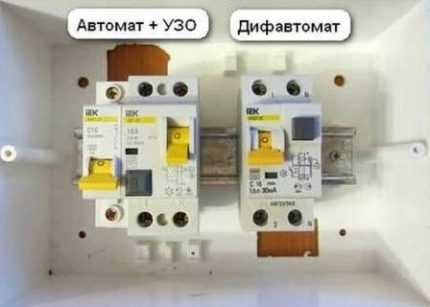

Чем дифавтомат отличается от УЗО?

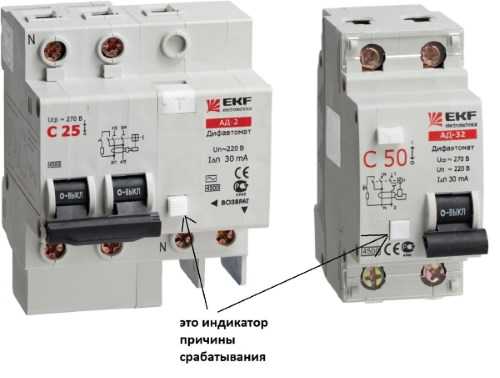

Внешне дифавтомат похож на УЗО, и принцип работы у них практически один и тот же, из-за чего многие люди не различают их между собой. Однако у этих электроприборов есть характерные особенности, которые отличают их друг от друга:

УЗО защищает человека от удара током и в случае повреждения проводки моментально выключается. Однако данное оборудование не имеет автоматического выключателя, который срабатывает при коротких замыканиях.
Дифференциальный автомат обладает теми же функциями, что и УЗО, а вдобавок к этому имеет и автоматический выключатель. Это устройство срабатывает при перегрузках, повреждениях проводки и защищает человека от воздействия тока.

Где применяют дифавтоматы?

Благодаря высокой надежности, небольшим размерам и простотой монтажа, данные электроприборы используют в жилых и офисных помещениях, а также на производстве с целью организации электрических сетей.

Преимущества дифавтоматов

Это электрооборудование обладает изобилием плюсов перед другими устройствами, устанавливаемыми для защиты электросети:

подключается благодаря гребенчатой шине;
оборудовано системой, защищающей от перенапряжений;
сочетает в себе функции автоматических выключателей и УЗО;
отличается продолжительным сроком службы;
имеет индикатор для мониторинга состояния и установления причины срабатывания контактов, изготовленных из качественной бескислородной меди;
содержит промаркированные клеммы, что позволяет установить устройство максимально правильно;
может работать как с одножильными, так и многожильными проводниками;
легко устанавливается;
совмещая в одном корпусе сразу два устройства, занимает гораздо меньше места;
пожаробезопасен, так как корпус сделан из специальной пластмассы;
рассчитан для работы при разных токах;
предотвращает возгорание даже при продолжительной утечке тока;
имеет плотные и крупные зажимы для контактов, что уменьшает риск оплавления;
простота конструкции устройства позволяет сделать схему разводки в щитах гораздо проще.

Критерии выбора дифференциального автомата

Чтобы правильно выбрать дифференциальный автомат, необходимо тщательно изучить технические характеристики устройства (дифференциальный ток, отключающая способность, номинальное переменное напряжение и т.д.), чтобы они соответствовали показателям электросети и нагрузки там, где оно будет устанавливаться. Для квартиры потребуется несколько дифавтоматов, так как их нужно устанавливать на разные ветви потребления тока. Вы всегда можете купить качественные дифавтоматы в интернет-магазине «Электрика Дешево», где представлен широкий ассортимент электроприборов от лучших производителей по самым выгодным ценам.

Видео обзор УЗО или Дифавтомат? Что выбрать?

o-remonte.com

Чем отличается УЗО от дифференциального автомата и что лучше использовать?

Один из этапов устройства домашней электросети заключается в установке защитного оборудования. Его монтируют в квартирном электрощитке. В случае повышенной нагрузки или сбоя прибор оперативно срабатывает, чтобы защитить всю систему или отдельный контур.

Но перед монтажом следует выяснить, в чем заключается отличие УЗО от дифференциального автомата, чтобы правильно организовать и обезопасить домашнюю сеть.

Содержание статьи:

Необходимость в защите электросети

Домашняя электросистема – это сложная разветвленная сеть, состоящая из множества контуров – осветительных, розеточных, отдельных силовых и слаботочных. В нее включены все электроустановки, которыми приходится пользоваться ежедневно. Самыми простыми среди них являются розетки и выключатели.

В процессе эксплуатации домашних электроприборов возникают непредвиденные ситуации, результатом которых становится выход из строя отдельных контуров, устройств, а также несчастные случаи. Причинами неприятностей становятся следующие явления:

излишняя нагрузка на линии электропитания;
токи утечки;
короткие замыкания.

С перегрузкой можно столкнуться, если использовать новое мощное оборудование в квартире со старой проводкой. Кабель не выдерживает суммарной нагрузки, перегревается, оплавляется и выходит из строя.

Великолепный образец необдуманного применения удлинителя китайского производства без предохранителя вкупе с тройниками. Одновременное использование нескольких приборов на одной силовой линии может вызвать оплавление контактов и изоляции, а также возгорание

Опасность возникновения токов утечки появляется, когда изоляция электрокабелей и приборов приходит в негодность, неправильно произведен монтаж или выполнено заземление оборудования.

Если сила тока поднимается выше значения 1,5 мА, воздействие электричества становится ощутимым, а более 2 мА вызывает судороги.

К непоправимым последствиям приводит и короткое замыкание, возникающее из-за непреднамеренного соединения нуля и фазы. Результатом образования электродуги является возгорание отдельного участка проводки, а нередко – окружающих предметов

Чтобы защитить оборудование, собственность, а главное – жизнь и здоровье жильцов, применяют приборы аварийного отключения. Без них современная система электропроводки в доме считается неполноценной и опасной.

Коммутационные приборы отключения нагрузки

Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется каждую линию электроцепи оснащать отдельным автоматическим выключателем, а на выходе устанавливать УЗО. Однако вариантов подключения гораздо больше, поэтому для начала необходимо понять разницу между УЗО и дифференциальным автоматом, а затем уже производить монтаж.

Автоматические выключатели – модифицированные «пробки»

Когда о многообразии защитных устройств не было и речи, при излишней нагрузке на линию срабатывали «пробки» — простейшие аварийные приборы.

Их функционал усовершенствовали и получили автоматические выключатели, которые срабатывают в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.

Конструкция автомата проста: внутри корпуса из прочного технопластика заключены несколько функциональных модулей. Снаружи находится рычаг замыкания/размыкания цепи и крепежный паз для «посадки» на дин-рейку

В одном электрощитке может находиться и один, и несколько выключателей, их количество зависит от числа контуров, обслуживающих квартиру или дом.

Чем больше отдельных линий, тем легче заменять или ремонтировать электроустройства. Для установки одного прибора не нужно отключать всю сеть.

Галерея изображений

Фото из

Что происходит при регулировке прибора

Номинальный ток нагрузки устройства

Дугогасительная камера для защиты от короткого замыкания

Биметаллическая пластинка для теплового расцепления

Установка автоматов – обязательное условие сборки домашней электросети. Выключатели быстро срабатывают при перегрузке системы и по причине короткого замыкания. Единственное, от чего они не могут защитить, – токи утечки.

УЗО – устройства автоматической защиты

УЗО как раз и является тем прибором, который в автоматическом режиме анализирует силу тока на входе/выходе и предохраняет от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по иному принципу.

Внутри корпуса размещено рабочее устройство – сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.

Как только происходит ток утечки, появляется разница значений магнитных потоков – выходная величина уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.

Внешними отличительными чертами является наличие дополнительных клемм (у автомата по 1 штуке сверху и снизу), кнопка тестирования, более широкая лицевая панель, другая маркировка

На корпусе можно увидеть маркировку 10 … 500 мА. Так обозначается номинальная сила тока утечки. Для домашнего применения обычно выбирают УЗО с показателем 30 мА.

Приборы с обозначением 10 мА могут пригодиться, если отдельный контур выведен на детскую комнату или в санузел, где наблюдается повышенный уровень влажности.

УЗО предохраняет от токов утечки, но бесполезно при усиленной нагрузке на провода, а также ничем не поможет при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируют в паре.

Только вместе они обеспечат полноценную степень защиты, которая обязательно должна присутствовать в каждой бытовой электросистеме.

Дифференциальный автомат – максимальная защита

Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, то имеем в виду не отдельно установленный прибор УЗО, а пару «УЗО + выключатель».

Автоматический выключатель дифференциального тока (АВДТ), по своей сути, и есть эта пара, но объединенная в одном корпусе. Таким образом, он сразу выполняет три главные функции:

защищает от токов утечки;
предотвращает перегрузку линии;
моментально срабатывает при коротком замыкании.

Несмотря на небольшие размеры, прибор действует эффективно и оперативно, но при одном условии – если он выпущен под надежной, зарекомендовавшей себя маркой.

Если не знать нюансов устройства и условных обозначений, размещенных на корпусе, дифавтомат можно легко спутать с УЗО. Одна из подсказок – маркировка АВДТ

В технической документации, которая обязательно прилагается к устройству, перечислены его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.

Кроме маркировки наименования, здесь указан номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и у простых автоматов – мА.

С первого взгляда может показаться, что появление дифавтомата полностью перечеркивает существующую изначально схему «выключатель + УЗО». Однако существует множество нюансов, регулирующих выбор того или иного решения, и в итоге обе схемы установки являются актуальными и востребованными.

Критерии выбора устройст

sovet-ingenera.com

Чем отличается узо от автомата | Чем

» Чем

Чем отличается узо от дифавтомата?

Прежде чем приступить к пояснениям, чем же все-таки между собой отличаются УЗО и дифавтомат, нужно расшифровать, что подразумевается под названиями этих приборов. Итак, УЗО — это устройство защитного отключения, тогда как дифавтомат расшифровывается как — дифференциальный автоматический выключатель. Т.е. УЗО защищает нас от электрического тока, а дифавтомат служит для защиты кабелей, проводов и электрооборудования от недопустимых токов — КЗ и перегрузки. Так что же собой представляют эти устройства, и чем они отличаются?

Что такое УЗО и дифавтомат

УЗО — электротехнический прибор защиты, оборудованный модулем обнаружения разницы токов, проходящих через данное устройство. Иными словами, при превышении дифференциальным током какого-то заданного значения происходит размыкание контактов. УЗО обычно состоит из отдельных элементов, выполняющих обнаружение, измерение (сравнение с заданным показателем) дифференциального тока и замыкание/размыкание электрической цепи (разъединитель) и не содержит компонентов, которые обеспечивают защиту электропроводки, подключенных цепей или самого прибора.

Дифавтомат — это УЗО и автоматический выключатель, смонтированные в общем корпусе. Дифавтомат используют для защиты электропроводки от утечки тока (соответствует функциям УЗО) и для защиты электропроводки от КЗ и перегрузок. Расположение в дифавтомате тепловой защиты и модуля защиты от сверхтоков гарантирует безопасность подключенной электрической цепи и самого прибора. Таким образом, дифавтомат обеспечивает комплексную защиту, как самого себя, так и оборудования, и защищаемой цепи.

Отличие УЗО от дифавтомата

УЗО отличается от дифавтомата тем, что не защищает цепь и нагрузку, а так же себя от токов КЗ и превышенных из-за перегрузки токов. УЗО, в отличие от дифференциального автомата, является устройством, защищающим нагрузку и цепь только при возникновении тока утечки. Следовательно, УЗО, как любой прибор, включаемый в сеть, требует обязательной защиты. Она может быть обеспечена автоматическим выключателем, установленным последовательно с УЗО. В результате, автоматический выключатель защитит и цепь и включенное в нее УЗО от перегрузок и КЗ. Т.е. при возникновении подобных ситуаций автомат отключит электропитание цепи. В свою очередь УЗО, защитит от утечки тока электрическую цепь и нагрузку, включенную непосредственно после УЗО (отключит питание). УЗО — это модуль, устанавливающий утечки тока и исполнительный механизм в виде силового реле.

Современный дифавтомат — это сборка, состоящая из модуля дифференциальной защиты и автоматического выключателя. Кроме модуля определения утечки и силового реле дифавтомат обычно содержит электромагнитный и тепловой расцепитель.

Разница между УЗО и дифавтоматом

Стандартное УЗО, в отличие от стандартного дифференциального автомата, защищает нагрузку и цепь только при появлении тока утечки.
Дифавтомат применяется для защиты от утечки тока электрической цепи (аналогично УЗО) и, кроме того, для защиты от КЗ и перегрузок электропроводки.
УЗО оборудован только модулем обнаружения разницы токов и силовым реле.
Дифференциальный автомат состоит из УЗО, автоматического выключателя и обычно включает в себя электромагнитные и тепловые расцепители.
Использование УЗО и дифавтоматов в каждом конкретном случае зависит как от проекта электрической разводки и электропитания, так и от защищаемого устройства, электроцепи или размеров и технических характеристик помещения.
Стоимость дифавтомата обычно выше стоимости УЗО.

Чем отличается УЗО от дифавтомата

Основное различие между УЗО (его иногда называют дифреле) и дифавтоматом кроется в расшифровке аббревиатуры и названия приборов: УЗО – устройство защиты отключения, дифавтомат – дифференциальный (т.е. в данном случае многофункциональный) автоматический выключатель.

Технический принцип работы УЗО, дифавтомата

Защитное устройство (УЗО) представляет собой электротехнический прибор, в состав которого входит модуль обнаружения разницы токов, которые протекают через устройство. Т.е. если эта разница не будет соответствовать заданному значению, произойдет размыкание контактов. Для обеспечения этого процесса в УЗО включены отдельные элементы, способные обнаруживать, измерять дифференциальный ток и «выносить решение» о размыкании контактов. Последнюю операцию производит разъединитель, не содержащий элементов защиты электроцепи от замыкания, перегрузок.

Дифавтомат, по сути, блок, в котором совмещено УЗО и устройство отключения. Автомат защищает электрическую цепь от утечки тока (подобно УЗО) и одновременно прерывает подачу электроэнергии при коротком замыкании (КЗ), либо перегрузках. Выполнение подобных функций обеспечивается наличием в дифавтомате защиты от перегрева и сверхтоков, что гарантирует защиту цепи, оборудования.

Различие между дифавтоматом и УЗО

Функция защитного устройства – отключение электрической цепи только в случае возникновения утечки тока, т.е. это просто прибор, включенный в сеть, для которого необходима защита. УЗО является модулем, который обнаруживает утечку тока (например, при повреждении изоляции) и дает команду силовому механизму на отключение цепи. При этом УЗО не может защитить сеть от перегрузок или КЗ. Попросту говоря, если в вашей электропроводке произойдет замыкание или будут превышены все нормы нагрузки, все провода сгорят вместе с УЗО.

Дифференциальный автомат – электротехническая сборка, включающая в себя и защиту от утечки тока и защиту от замыкания, плюс перегрузок. При этом дифавтомат защищает и сам себя. Отличить оба прибора можно и визуально. На дифреле стоит обозначение, исполненное крупными буквами например, «16А», указывающее номинальный ток. Если же на корпусе прибора перед большой цифрой стоит латинская буква, например, «С16», то перед вами – дифавтомат («С» характеризует тип расцепителя, рассчитанного на 16А). Если на приборах имеются обозначения на русском языке, то «ВД» будет означать, что у вас УЗО, если же написано АВДТ, то это «автоматический выключатель дифференциального типа».

Что такое УЗО и чем отличается от дифференцированого автомата?

Евгений Вшивков Мыслитель (9219) 7 лет назад

1. УЗО- устройство защитного отключения. Срабатывает на ток утечки. Грубо говоря так- сколько тока по одному проводу пришло к вам, столько же по другому проводу ушло. Если часть тока ушло в сторону через вас на землю или через провод заземления срабатывает система защиты и УЗО отключает подачу напряжения.

Самая надежная система защиты, обязательно ставится на розеточные группы, в ванную, на стиральную машину.

2.Автоматы защиты ставятся на различные группы, для срабатывания при коротком замыкании.

3. Дифференциальные автоматы- это совмещенный автомат и УЗО. Практика показала, что он занимает много места и сложен в монтаже и эксплуатации. По крайней мере я отказался при монтаже от них.

Вывод: лучше сделать проект, там все будет просчитано. Грубо так: УЗО и автоматы на розеточные группы, УЗО и автомат на ванную, Автоматы на группы освещения.

Хотя при небольшой разводке можно просто поставить УЗО на вводе и дальше автоматы на все группы.

4.Двухполюсный автомат служит для отключения одновременно фазы и рабочего нуля, нужен в отдельных случаях предусмотренных ПУЭ.

Источник: Опыт
