Конструкция и монтаж проточных электрических водонагревателей. Проточный водонагреватель с регулировкой температуры воды

Электрический проточный водонагреватель: как выбрать, виды

Наличие горячей воды — один из непременных атрибутов комфортной жизни. Горожане настолько привыкли к таким условиям, что временное отключение ГВС становится приносит массу неудобств. Так же не хватает горячей воды за городом, на дачах. Решить данную проблему может электрический проточный водонагреватель. Это устройство может снабжать горячей водой не только на временной, но и на постоянной основе: можно построить систему горячего водоснабжения частного дома.

Принцип, устройство и особенности работы

Содержание статьи

Электрический проточный водонагреватель — небольшое по размерам устройство, которое нагревает протекающую через него воду. Нагревательный элемент — ТЭН (трубчатый электронагреватель) или открытая спираль. Чаще встречаются нагреватели с ТЭНами — они более безопасны и заменяется греющий элемент проще. В очень компактных моделях — насадках на кран и т.п. — ставить ТЭН просто некуда, потому используется открытая спираль.

Устройство включается в работу при появлении потока (открывается кран), отключается когда поток пропадает. Заданная температура набирается за несколько секунд, после чего поддерживается постоянно (при достаточной мощности нагревательного элемента).

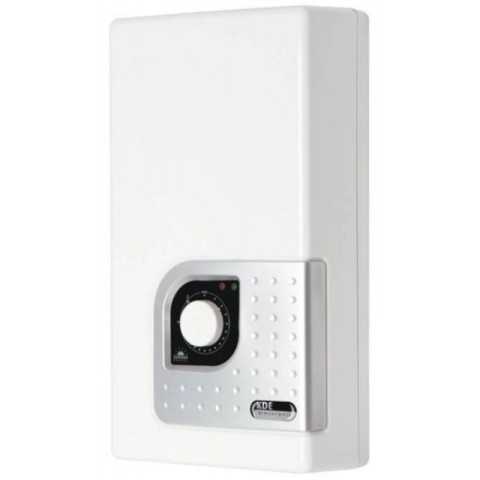

Внешне обычный проточный электроводонагреватель — это небольшой пластиковый корпус, подключенный к холодной воде и электричеству. Имеет один выход для горячей воды. В зависимости от назначения, может снабжать горячей водой одну (индивидуальные) или несколько (системные) точек разбора.

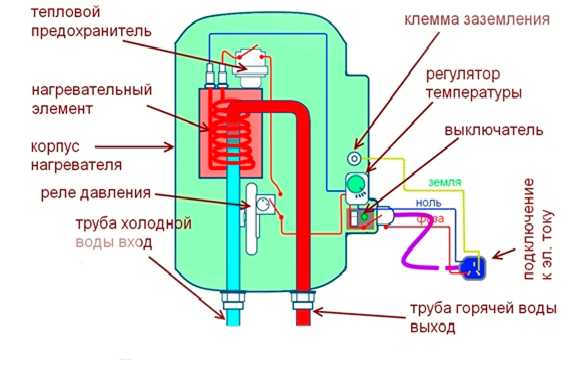

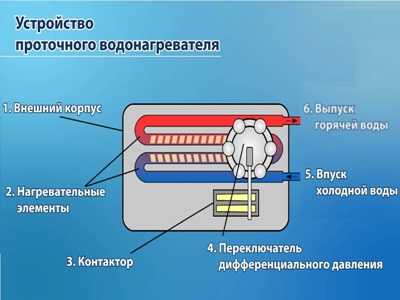

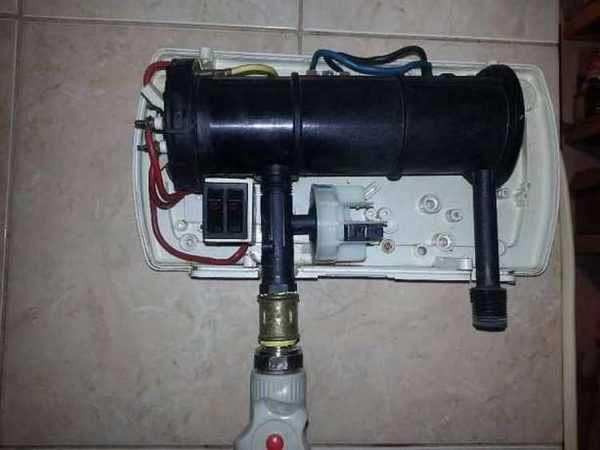

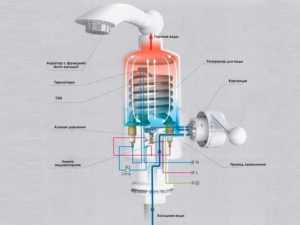

Из каких деталей состоит электрический проточный водонагреватель

Строение проточного водонагревателя несложное, есть следующие элементы:

Вход холодной воды. Подключается к водопроводу, обычно — гибким шлангом в оплетке.
Датчик потока. Отслеживает появление воды в устройстве (кран открыли) и включает ТЭН. Он же отключает нагрев при пропадании потока (кран закрыли).
Бачок с нагревательным элементом. Небольшая емкость, внутри которой располагается нагревательный элемент, изогнутый в виде спирали. Именно тут происходит нагрев воды.
Выход горячей воды. От бачка с водой идет трубка, по которой отводится нагретая вода.

Как видите, устройство простое. Есть еще на крышке панель управления, куда выведены проводники от датчика потока, и ТЭНа — чтобы можно было корректировать режим работы и отслеживать состояние прибора (индикация включения).

Виды и подключение к водопроводу и электричеству

Есть два основных вида проточных электроводонагревателей: напорные и безнапорные. Напорные называются еще системными и в названии часто имеют слово Sistem. Они подключаются в разрыв водопроводной трубы, как правило, имеют большую мощность и могут обеспечить горячей водой две и более точки водоразбора.

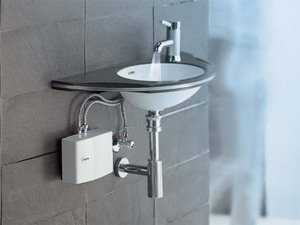

Безнапорные или индивидуальные проточные водонагреватели подключаются как обычная бытовая техника — через гибкий шланг или отводом водопроводной трубы. Снабжают подогретой водой одну точку, имеют относительно небольшие мощности (3-7 кВт) и невысокую стоимость. Существуют они в разных формах:

в виде отдельного прибора (чаще всего — прямоугольная пластиковая коробка), который закрепляется рядом с мойкой или душем;
насадки на кран;
кран с элеткроподогревом воды.

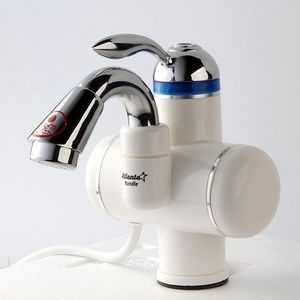

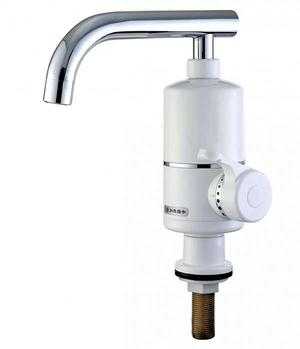

Электрический проточный кран для нагрева воды

Если вам необходимо переждать несколько недель отключения горячего водоснабжения, можно поставить индивидуальный безнапорный электрический проточный водонагреватель любого вида. Если же снабжение горячей водой требуется постоянное, более рациональной будет установка напорного агрегата.

Подключение напорного водонагревателя к водопроводу

Напорные или системные электроводонагреватели подключаются к существующей системе водоснабжения в разрыв трубы. Они врезаются при помощи тройника, который устанавливается до первого ответвления. На входе холодной и горячей воды ставятся отсечные шаровые краны. Они отключают прибор, если есть централизованное горячее водоснабжение. Еще эти краны нужны для того, чтобы при необходимости устройство можно было снять для ремонта или замены.

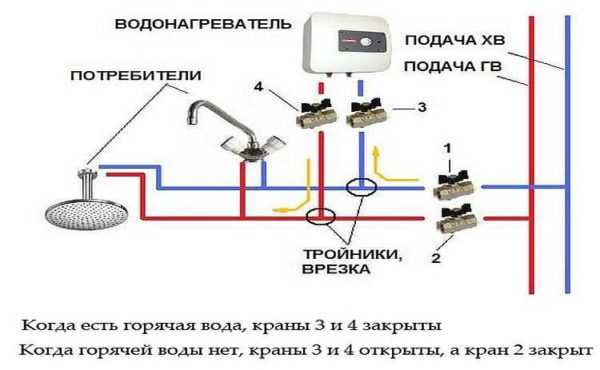

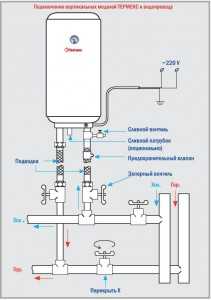

Подключение системного электрического проточного водонагревателя к водопроводу

Качество водопроводной воды оставляет желать лучшего и врезать нагреватель лучше после фильтра. Если фильтра на входе в квартиру нет, его желательно установить или сразу после ответвления на квартиру, или уже перед водонагревателем.

В частном доме такой агрегат будет работать при наличии насосной станции или собранной самостоятельно системы с гидроаккумулятором. Врезается он после всех фильтров, с выхода идет разводка на потребителей.

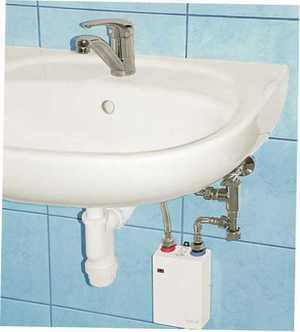

Подключение безнапорного к воде

Безнапорный (индивидуальный) электрический проточный водонагреватель стандартного вида подключается как обычный бытовой прибор. Должен быть отвод от водопровода с краном и резьбой на конце. При помощи гибкого шланга в оплетке устройство соединяется с водопроводом.

Как подключить к водопроводу безнапорный нагреватель

Насадки на кран для нагрева воды — немногочисленная группа. Они в основном накручиваются на резьбу на конце излива (гусака). Для этого сначала откручивается сетка, которая обычно там установлена.

Насадка на кран для нагрева воды Polaris SMART P 5.5

Еще некоторое время тому назад их было довольно много, но отличались они невысокой эффективностью. Сама насадка имеет солидные размеры и на низкий кран ее не прицепишь — мешает. К тому же на рынке появились краны с электроподогревом воды, которые лучше греют воду, имеют возможность регулировки температуры и более удобны в обращении. Они устанавливаются на место обычного крана на мойке или раковине. Единственное чем отличается установка — необходимостью электрического подключения.

Электрическое подключение

Любой электрический проточный водонагреватель — устройство мощное и требует наличия отдельной линии электропитания. В качестве исключения можно подключить в линию, которая идет на электроплиту — линия по параметрам подходит. Только в этом случае надо следить, чтобы плита и проточный водонагреватель не включались в работу одновременно, иначе автомат сработает по перегрузке.

Подключение проточного электроводонагревателя стандартное — от щитка фаза из ноль заводятся на двухконтактное УЗО (обязательно разрывать и фазу и ноль), затем фаза заводится еще и на автомат и только после этого подается к потребителю.

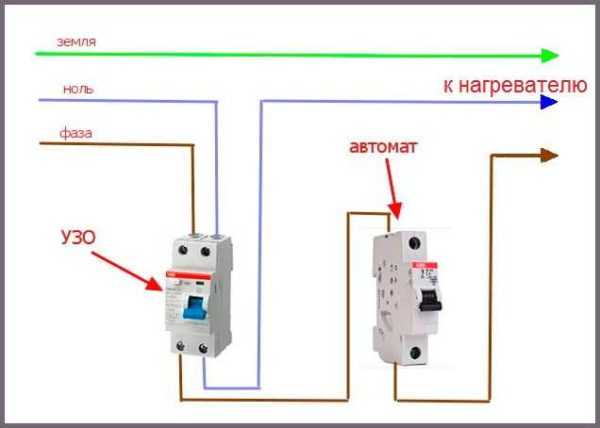

Подключение проточного водонагревателя к электричеству

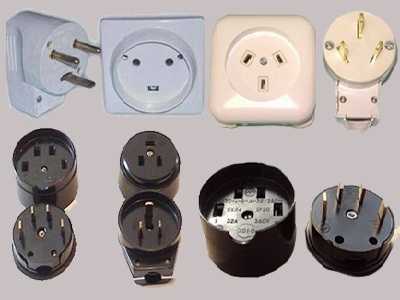

Само подключение может выполняться через трехконтактную вилку с розеткой с обязательным подключением заземления. Можно также установить контактную пластину или подключить кабель напрямую на соответствующие входы нагревателя.

Тянут линию электропитания медным проводом (моножила):

до 7 кВт сечение 3,5 мм;
от 7 до 12 кВт — 4 мм.

Автомат подбирают по максимальному потребляемому току (есть в технических характеристиках). Берут ближайший больший номинал (если взять меньший будет много лишних срабатываний — каждый раз при переходе на максимальную мощность). УЗО берут на ступень выше по номиналу, ток утечки — 10 мА.

Подробнее о подборе номиналов автоматов защиты тут.

Тип управления

Корректировать работу электроводонагревателя (изменять степень нагрева) можно при помощи нескольких регуляторов, которые располагаются на панели управления. Управление бывает гидравлическим и электронным.

Электрический проточный водонагреватель с гидравлическим управлением нагревает воду на определенное количество градусов. Он включается всегда с максимальной мощности, даже в том случае, если у него есть несколько разных режимов нагрева. И даже если перед выключением был выставлен один из режимов, включится он снова с максимума.

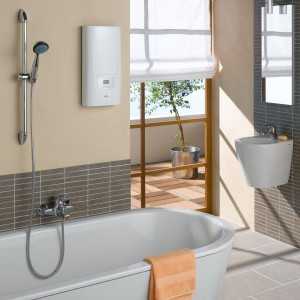

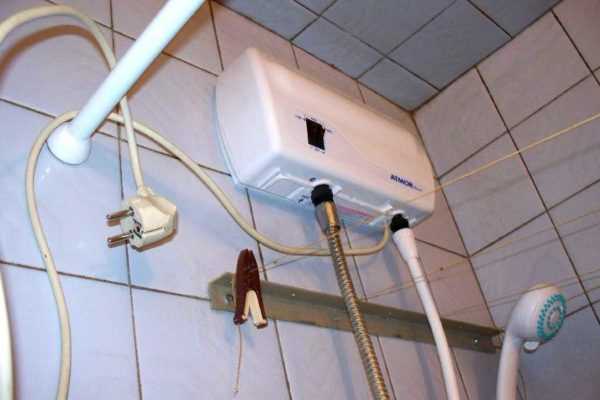

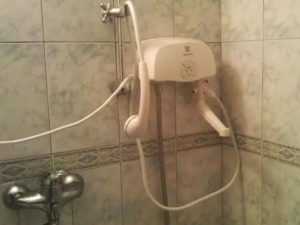

Один из вариантов установки в душе

Есть у него и еще одна особенность — нагревается вода на определенное количество градусов. Изменять степень нагрева надо вручную — переключая режимы после включения. Причем максимальная дельта температур, чаще всего, 25°C. То есть, если на входе вы имеете воду +5°C, то на выходе такого устройства теплее чем +30°C она быть просто не может (при полном протоке). Это не значит, что агрегат сломался или работает неправильно. Это значит, что он теплее сделать просто не может. Можно слегка исправить ситуацию уменьшив напор, тогда можно добиться некоторого повышения температуры, но полноценно горячую воду в таких условиях от такого агрегата вы не получите.

Установки с электронным управлением обычно имеют большую мощность и ощутимо более высокую цену. Это из-за того что в них установлены нагревательные элементы с многоступенчатой регулировкой мощности, а они более дорогие. Кроме того «начинка» такого аппарата сложнее — имеется несколько датчиков, кроме того содержит еще и микропроцессор, который обрабатывает данные и регулирует работу нагревателей. Если по мощности агрегат выбран верно, он сможет поддерживать заданную температуру (обычно до 40°С) с отклонением в один градус.

Выбор электрического проточного водонагревателя по мощности

Какой бы тип электроводонагревателя вы не выбрали, необходимо правильно подобрать его мощность. Правильно, в данном случае, это так, чтобы он оправдал ваши ожидания. Проще всего ориентироваться на количество кранов, которые будут требовать одновременного снабжения горячей водой:

Электрический проточный нагреватель мощностью до 8 кВт стабильно обеспечит горячей водой одну точку водоразбора. Если их в системе несколько, остальные должны быть выключены, иначе температура заметно снижается.
При мощности от 8 кВт до 12 кВт стабильную температуру можно поддерживать уже в двух кранах.
При мощности от 13 кВт можно подать горячую воду в три точки водоразбора.

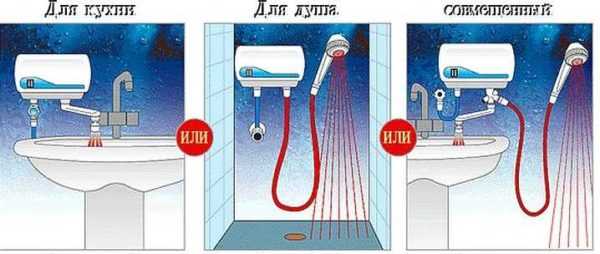

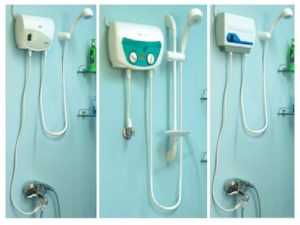

Варианты комплектации индивидуальных электрических проточных воднагревателей

Такие мощности выдерживают далеко не все электросети. Часто суммарная выделенная мощность на дом или квартиру намного меньше. В таком случае стоит рассмотреть возможность установки менее мощных индивидуальных проточных водонагревателей или накопительного. Отличный вариант — газовая колонка, но он для тех, у кого есть возможность подключения к газовой магистрали.

Подбор по расходу воды (производительности)

Выбрать электрический проточный водонагреватель можно по требуемому расходу. Есть нормы расхода горячей воды для разных потребителей. Сложив требуемый расход для вашего случая вы получите желаемую цифру. Итак, средний расход:

умывальник и мойка со смесителем по 2-4 л/мин;
ванна со смесителем 3,5 л/с;
душ 5 л/мин.

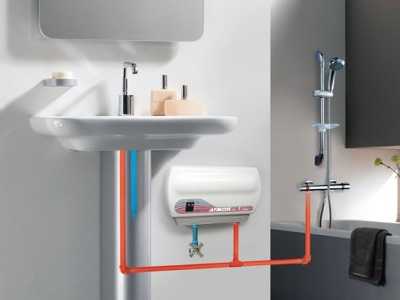

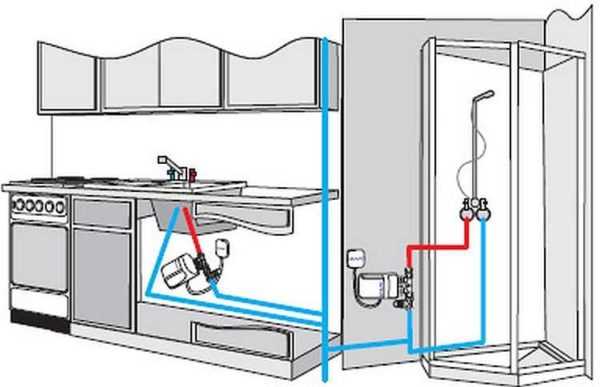

Один из вариантов подключения

При выборе у вас должно совпадать и значение мощности и расход. В этом случае вода во всех точка расхода, которые могут работать одновременно, будет подаваться с заданной температурой. Если нет, придется следить за тем, чтобы одновременно был открыт только один кран.

Что может предложить рынок

Выбор электрических проточных водонагревателей как минимум, большой… Запросто можно растеряться. На что стоит обратить внимание кроме мощности и производительности? На материал, из которого изготовлен бачок и ТЭН. Бачок может быть медным, нержавеющим и пластиковым. Данная информация предоставляется не всеми производителями, но если ее нет, скорее всего начинка — из пластика. Он, конечно, термостойкий, но не настолько надежный как металлы.

Также обращайте внимание на минимальное и максимальное давление холодной воды, при котором агрегат может работать. Есть капризные модели, для подключения которых на наши сети требуется установить редуктор.

НазваниеМощность РазмерыПроизводительностьКоличество точекТип управленияРабочее давлениеЦена

Thermex System 800	8 кВт	27095170 мм	6 л/мин	1-3	гидравлический	0,5-6 Бар	73$
Electrolux Smartfix 2.0 TS (6,5 kW)	6,5 кВт	270135100 мм	3,7 л/мин	1	гидравлический	0,7-6 Бар	45$
AEG RMC 75	7,5 кВт	200106360 мм		1-3	электронное	0,5-10 БАр	230$
Stiebel Eltron DHM 3	3 кВт	19082143 мм	3,7 л/мин	1-3	гидравлическое	6 Бар	290$

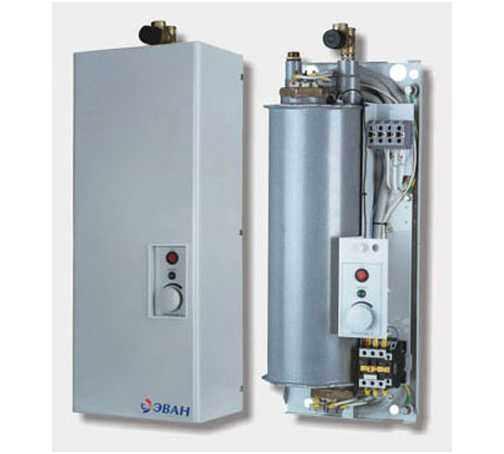

Эван B1 - 9,45	9,45 кВт	260190705 мм	3,83 л/мин	1	механическое	0,49-5,88 Бар	240$
Electrolux NPX 8 Flow Active	8,8 кВт	22688370 мм	4,2 л/мин	1-3	электронное	0,7-6 Бар	220$

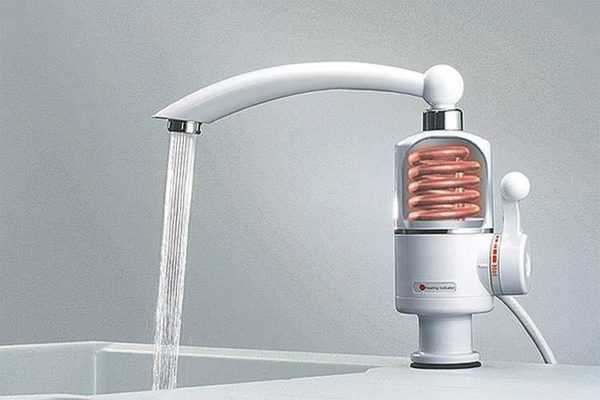

Отдельно стоит поговорить о кранах с электрическим подогревом воды. Их еще называют кран-водонагреватель. Они появились не так давно, но быстро завоевывают популярность, так как удобны в использовании, просто подключаются.

НазваниеТип управления Диапазон нагрева Рабочее давлениеПодсоединительный размер Мощность / напряжениеМатериал корпусаЦена

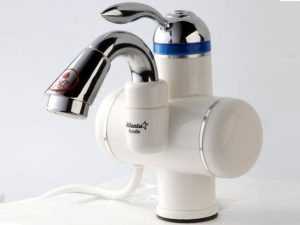

ATLANTA ATH-983	автоматический	30-85°C	от 0,05 до 0,5МPa	1/2"	3 кВт / 220 В	керамика	40-45$
Акватерм KA-002	механическое	до +60°C	от 0,04 до 0,7 МПа	1/2"	3 кВт / 220 В	композитный пластик	80$
Акватерм KA-26	механическое	до +60°C	от 0,04 до 0,7 МПа	1/2"	3 кВт / 220 В	композитный пластик	95-100$

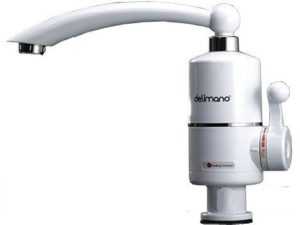

Delimano	автоматический	до +60°C	0.04 - 0.6 МПа	1/2"	3 кВт/220-240 В	пластик, металл	45$
L.I.Z. (Delimano)	гидравлический	до +60°C	0.04-0.6 МПа	1/2"	3 кВт/220-240 В	жаропрочный ABS пластик	50$

stroychik.ru

особенности выбора и устройства электронагревателя воды

Горячая вода в кране жилого дома – неотъемлемый атрибут комфортного проживания его жильцов. Но учитывая регулярное её отключение в летний период года, люди вынуждены испытывать дискомфорт. Однако выход из сложившейся ситуации существует – это приобретение проточного водонагревателя, который во время любых перебоев с горячим водоснабжением придёт на помощь человеку.

Что такое проточный водонагреватель?

Если было принято решение приобрести водонагреватель проточного типа, тогда для начала нужно разобраться, что представляет собой и для чего используется такой прибор. Под проточным водонагревателем подразумевается специальное устройство, в котором происходит практически мгновенный нагрев воды.

Такой прибор в отличие от бойлера не оснащается накопительной ёмкостью, а нагревает проточную воду, непосредственно вытекающую из крана центрального водоснабжения. Проще говоря, вода нагревается в процессе непосредственного её использования. При этом для регулировки температурных показателей воды изменяют её давление, тем самым экономя водные ресурсы и энергию на их нагрев.

Сегодня потребительский рынок устройств для нагрева воды изобилует разными моделями проточных водогреев. Конструктивно такие устройства напоминают небольшие коробки, снабжённые, электрическими ТЭНами, которые омываются тонкими слоями воды, передавая ей свою тепловую энергию. Однако такая особенность приводит к тому, что с увеличением напора, вода не успевает прогреваться до заданной температуры. Поэтому ждать, что водонагреватель проточного типа обеспечит очень горячую воду, в нужном объёме не стоит.

Классификация водонагревательных приборов

Современные водонагревательные приборы, помимо обеспечения горячего водоснабжения, используются в отопительной системе дома для подогрева теплоносителя. В некоторых устройства эти функции совмещают ещё при изготовлении. Если рассматривать принцип работы водонагревателя, то он может быть с проточным нагревом воды или оборудоваться накопительной ёмкостью. При этом в зависимости от используемых энергоресурсов все приборы подразделяются на следующие типы:

водогрей, работающий на электричестве;
газовый водонагревательный прибор;
агрегат, использующий для нагрева воды жидкое топливо;
твердотопливный водонагреватель.

Если подача воды планируется в нескольких точках, а не только в раковине на кухне, то это влияет на выбор мощности водонагревателя. При этом в случае одновременного забора горячей воды, например, в ванной, и умывальнике мощностные показатели прибора должны увеличиваться почти в полтора раза.

Принцип работы проточных водогреев

Все приборы для нагрева проточной воды имеют общий принцип действия, основанный на прохождении холодного водяного потока внутри корпуса водогрея, где размещены нагревательные элементы. Вода, омывая их, подогревается до заданных параметров и уже на выходе из крана течёт жидкость комфортной для использования температуры.

Как только кран будет открыт, поток воды, протекающий через водонагреватель, задействует реле давления и через несколько секунд или минут в зависимости от мощности устройства жидкость нагреется до заданной температуры. При этом температурный режим задаётся посредством специального регулятора.

Современные приборы дополнительно оснащаются прерывателем, основным предназначением которого является отключение водонагревателя, в случае если температура жидкости превысит максимально допустимое значение. В свою очередь, за контроль перепадов водяного напора отвечает стабилизатор давления. При этом все проточные водонагреватели могут отличаться используемым нагревательным элементом, блоком управления и принципом работы.

Особенности разных моделей водонагревателей

При выборе конкретной модели прибора нагрева воды проточного типа нужно исходить из параметров мощности, которая определяется целями его использования. При этом помимо мощностных характеристик важно учитывать и другие конструктивные особенности прибора.

В зависимости от типа нагревательных элементов все приборы подразделяются на открытые и закрытые устройства.

Открытый ТЭН состоит из корпуса и пластиковых трубок, в которых размещена спираль из вольфрамовой проволоки. Ток, проходя по спирали, нагревает тонике слои воды, омывающие нагревательный элемент.
Закрытый ТЭН имеет более высокую степень пожаробезопасности. Это было достигнуто путём размещения нагревательного элемента в герметически запаянной латунной или медной колбе, которая не допускает прямого контакта с водой.

Если рассматривать систему управления проточного водонагревателя, то она может быть механической или электронной.

Механическая система подразумевает использование гидравлического блока с мембраной, которая при подаче напора воды смещается, приводя в движение рычаг выключателя. Но при слабой струе воды гидравлический блок может не сработать, и вода будет течь холодной.
Электронный блок управления состоит из микросхем и специальных датчиков, которые обеспечивают чёткое соблюдение заданных температурных параметров нагрева воды вне зависимости от её давления. При этом электронная система автоматически регулирует мощность, тем самым экономя электричество.

По принципу работы нагреватели воды проточного типа подразделяются на напорные и безнапорные приборы.

Напорные модели водогреев находятся под постоянным давлением воды подаваемой из центрального водопровода. При этом если правильно подобрать мощностные показатели и установить прибор на центральную трубу, то можно пользоваться горячей водой из любого крана в доме.
Безнапорные модели имеют более слабую мощность и могут работать только с одним краном. На вход подачи в прибор воды устанавливается вентиль регулировки степени давления. В свою очередь, из прибора горячая вода вытекает самотёком.

Электрический водонагреватель проточного типа

Электрическое устройство нагрева проточной воды может подогревать жидкость в неограниченном объёме. А учитывая простоту установки такого прибора, он получил большую популярность среди потребителей. При этом для удобства большая часть электронагревателей оборудуются автоматической системой включения и выключения.

Важно, что стоимость такого прибора доступна, даже среднестатистическому потребителю. Однако для нагрева жидкости они потребляют очень много электричества, что сказывается на коммунальных платежах. Хотя в сравнении с накопительными устройствами проточные водогреи намного экономичней. Хочется отметить, что дешёвые модели на выходе выдают слабый напор не горячей, а тёплой воды.

Электрические водонагревательные приборы проточного типа требуют модернизации старой электропроводки или подключения непосредственно в электрический щиток, и обязательно снабжаются автоматическим выключателем. Если в доме нет мощных электрических устройств, и домовладелец сомневается в качестве электропроводки, то лучше остановить выбор на моделях мощностью не больше 8 кВт.

Для регулировки температурного режима в таком приборе изменяют напор воды, соответственно повышая или понижая его. В некоторых более дорогих моделях предусмотрена регулировка мощности ТЭНов. Также существуют устройства комбинированного типа, где можно регулировать оба рассмотренных параметра. Дешёвые модели работают в статическом режиме, без каких-либо регулировок. Изменять температуру жидкости в таком устройстве можно вентилем центрального крана холодного водоснабжения.

Газовый прибор нагрева воды проточного типа

Такие водонагревательные устройства в качестве основного энергоносителя используют газ. В отличие от электрического аналога такой прибор имеет специальные горелки, осуществляющие, нагрев жидкости. Современные модели снабжаются модуляционными горелками с возможностью автоматического поддержания температуры жидкости, вне зависимости от давления в системе водоснабжения.

Обычно розжиг такого прибора происходит посредством нажатия кнопки. Более современные модели оснащаются системой электророзжига при открытии крана подачи горячей воды. В таких приборах отсутствует запальник, который постоянно горит, потребляя не слишком дешёвый газ.

Если планируется использовать газовый водонагреватель только для принятия водных процедур в ванной, то вполне хвати прибора мощностью до 20 кВт. В случае использования горячей воды во всех кранах дома лучше отдать предпочтение более мощным моделям. Газовый проточный водонагреватель считается самым экономным и поэтому лучше всего подходит для использования в быту. Плюс ко всему современные приборы очень безопасны и просты в использовании.

Основной проблемой такого устройства является выделение угарного газа в процессе горения, поэтому обязательно наличие дымоходной трубы. По принципу работы газовые водонагреватели подразделяются, как и электрические аналоги на напорные и безнапорные агрегаты.

Критерии выбора проточного водонагревателя

Прежде чем покупать проточный водонагревательный прибор, нужно точно определить для каких целей он устанавливается в доме. Выбор модели устройства зависит от наличия или отсутствия газа и электричества в доме. Проще говоря, в газифицированных помещениях целесообразно устанавливать водогрей, работающий на газу, который обеспечит все потребности горячего водоснабжения.

В загородных домах или дачных постройках, где нет централизованной подачи газа или нормы здания не позволяют его подключить, лучше использовать электрические приборы. Но нужно понимать, что для этого понадобиться мощная электропроводка. Помимо этого стоимость электричества затрачиваемого на нагрев воды в доме значительно выше, чем для подогрева того же объёма жидкости газом. Но если предпочтение было отдано электрическому прибору, то нужно знать основные его особенности.

Покупая, электрический водогрей, важно чтобы устройство имело высокий уровень электробезопасности. Современные агрегаты не боятся непосредственного попадания воды на корпус прибора, что очень важно, так как электричество и вода вещи несовместимые.
Водонагревательный прибор проточного типа должен подключаться только на отдельный водоотвод, на котором установлен вентиль. Большинство приборов комплектуются специальным краном или душевым шлангом. Но использования таких дополнений приводит к снижению эффективности нагрева воды. Поэтому целесообразно устанавливать специальные насадки, увеличивающие сопротивление выходного потока воды, тем самым способствуя медленному распределению жидкости обтекающей нагревательные элементы. Без использования таких дополнений вода просто не успеет нагреться до заданной температуры.
По причине того, что электрический водонагреватель – прибор большой мощности, для его установки нужна отдельная линия электропроводки. Также очень важно соблюсти заземление прибора. В большинстве случаев стандартные розетки в доме не выдержат мощности такого устройства. Поэтому в целях безопасности оборудование, мощность которого превышает 5 кВт, не укомплектовывается вилкой или сетевым шнуром.

Выбирая подходящее устройство для обеспечения нужд жильцов квартиры горячей водой, нужно учитывать, с какой целью будет использоваться прибор. Если подача горячей воды в доме необходима только для принятия душа или мытья грязной посуды, то вполне достаточно прибора, мощность которого не превышает 8 кВт. Если же планируется подавать воду сразу в нескольких кранах, то предпочтение нужно отдать устройству с большей мощностью. В случаях если электрический проточный водонагреватель будет использоваться для горячего водоснабжения всего дома, то устанавливают максимально мощный агрегат.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Проточный электрический водонагреватель - какой лучше?

Огромное разнообразие моделей электрических водонагревателей в торговых сетях способно сбить с толку даже подготовленного пользователя. Какой электрический прибор выбрать — напорный или безнапорный, накопительный или проточный, с трубчатым или спиральным электронагревателем, какой должна быть его мощность и производительность — вот неполный список вопросов, возникающих у потребителей при выборе устройства для своего дома. И, что характерно, любое значимое преимущество водонагревателя по какому-то одному критерию тут же перекрывается не менее важным недостатком по другому. К сожалению, идеальных универсальных устройств не существует.[contents h3 h4]

Критерии выбора электрических проточных водонагревателей

Основной характеристикой, по которой осуществляется выбор проточного водонагревателя, является его производительность. Именно от этого параметра зависит, какой напор воды требуемой температуры вы получите на выходе из устройства. Не стоит сбрасывать с чаши весов и возможности вашего водопровода и электрической сети.

Требуемая производительность

Производительность водонагревателя напрямую зависит от мощности его нагревательного элемента и температуры воды в трубопроводе. Эту величину можно рассчитать по формуле

V=N×(P/T2-T1), где:

V – производительность водонагревателя, л/мин;
N – расход воды, л/мин;
P – мощность водонагревателя, кВт;
T2— температура воды на выходе из устройства, °С;
T1— температура воды на входе в проточный водонагреватель, °С.

Существенное влияние на производительность прибора оказывает температура воды на входе. Если вы пользуетесь городским водопроводом, этот показатель колеблется от +15°С летом до +4°С зимой. При автономном водоснабжении из скважины или колодца данная величина более постоянна — +5…7°С. Рассчитывая значение производительности, лучше брать нижние границы температурных показателей.

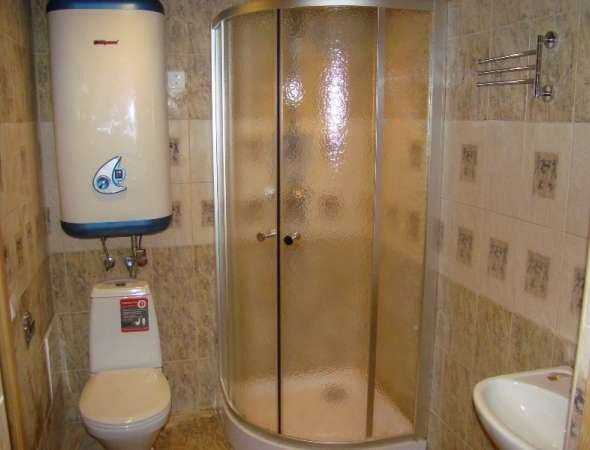

Ванная комната — распространенное место установки бойлера

По данной формуле для водонагревателя мощностью 8кВт, используемого в квартире с городским водопроводом (расход около 14л/мин), при комфортной для купания температуре в 40°С, производительность будет не ниже V=14×(8/40-4)=3.11л/мин. Как видите, мощности такого устройства едва хватает на то, чтобы принять душ. О возможности одновременно с этим мыть посуду не может быть и речи.

Как правило, производительность прибора указана в его техническом паспорте. Наиболее точно оценить возможности выбранного водонагревателя вы сможете, воспользовавшись приведенной выше формулой.

В сети есть немало способов оценки требуемого расхода горячей воды, начиная от вычислений с применением замысловатых формул и коэффициентов и заканчивая таблицами норм потребления воды на одного человека в сутки. Не прибегая к сложным расчетам, выяснить, какой расход горячей воды вам нужен, можно, проведя простой эксперимент. Для этого надо просто открыть и установить комфортный напор во всех точках водоразбора, которые чаще всего могут быть использованы одновременно. Затем нужно измерить потребляемый за одну минуту объем воды, собрав ее в емкости. Конечно, для этого вам потребуется помощь домашних, однако так вы сможете наиболее точно определить требуемую производительность проточного водонагревателя.

Возможности электрической сети

Подбирая проточный водонагреватель для своих нужд, не надо забывать о возможностях вашей электрической сети. Если вы проживаете в доме старой постройки, то потребляемая мощность ограничена в пределах 4-6кВт, чего хватит для устройства производительностью 1,5-3 л/мин.

Чтобы комфортно принимать душ, требуется электрический прибор, способный нагреть не менее 4-6 л/мин. Такой прибор будет иметь мощность около 8кВт, поэтому придется тянуть к нему отдельный кабель от щитка.

Водонагреватели мощностью от 12 кВт и выше, потребуют трехфазного подключения, поэтому, если в вашем доме не предусмотрена разводка электропроводки под установку электрических плит, выход один – вызывать электрика энергокомпании.

Подбор водонагревателя в зависимости от условий

Реально оценив мощность своей электрической сети, и определив, какой должна быть производительность водонагревателя, пришло время познакомиться с моделями, которые предлагают компании.

Мы намеренно не будем рассматривать самые дешевые модели. Как правило, они не отличаются высокой надежностью и безопасностью. Подойдем к выбору рационально, с позиции оптимального качества за приемлемую цену.

Сейчас на рынке проточных водонагревателей лидируют компании AEG, Atmor, Thermex, Electrolux, Kospel, Vaillant, Timberk и другие. Попробуем отобрать лучшие изделия этих производителей в зависимости от условий их использования в конкретных ситуациях.

Семья из трех и более человек, проживающих в новостройке

Распространенная ситуация, не так ли? В этом случае требуется довольно высокая производительность устройства, а мощность проводки ограничена в пределах 10-12кВт.

Среди водонагревателей, которые лучше всего подходят под эти условия, можно выделить изделие израильского производителя Atmor In-Line Multi 12. Этот электрический прибор позволит подключить несколько точек водоразбора и обеспечит до 6л горячей воды в минуту.

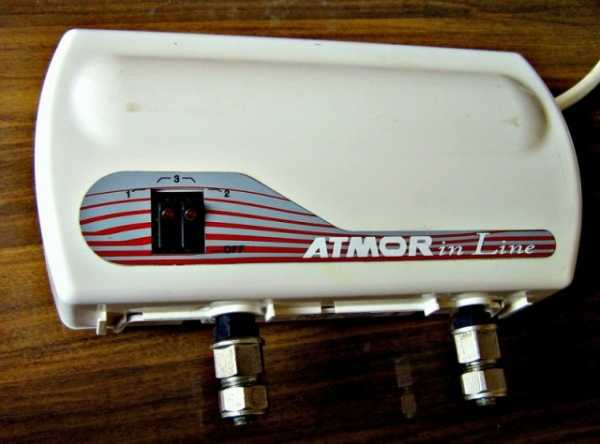

Atmor In Line Multi 12

Требуемое входное давление 0,3-7 атм. полностью соответствует нормам СНиП и позволяет прибору работать при значительном падении давления, которое нередко происходит в летнее время. Применение электронного управления дает возможность настроить требуемую температуру воды на выходе, что является неоспоримым преимуществом при значительном удалении «горячего» крана от устройства, а защита от пониженного давления воды на входе не даст ТЭНам перегреться.

Конечно, цена Atmor In-Line Multi 12 почти вдвое выше, чем у недорогой (и довольно неплохой) линейки водонагревателей Thermex System. Однако и начинка прибора более совершенна: электронный датчик протока воды, два независимых ТЭНа в конструкции, возможность подключения как к сети напряжением 220В, так и к трехфазной (380В). Немаловажным фактором является и повышенный гарантийный срок (3 года против 2 лет у Thermex).

Если производительности Atmor In-Line Multi 12 недостаточно, и есть возможность подсоединения к трехфазной сети (к примеру, в домах, оборудованных электроплитами), обратите внимание на водонагреватели Kospel EPPV-27 Bonus и Kospel KDE-27 Bonus.

Kospel EPPV-27 Bonus

Эти изделия мощностью 27кВт могут обеспечить до 8,6 литров воды в минуту. Наличие медных ТЭНов, датчика величины протока, возможности догрева предварительно нагретой воды, приоритетного включения и термозащиты обеспечивают широкий функционал работы приборов. К тому же Kospel KDE-27 Bonus комплектуется устройством защитного отключения, что полностью исключает возможность удара электрическим током.

Использование проточных водонагревателей в домах старой постройки

В домах такого типа чаще всего применяется алюминиевая проводка, рассчитанная на максимальную мощность до 4-6 кВт. Поэтому в случае использования проточного водонагревателя не стоит надеяться на производительность устройства более 3 л/мин.

Выбирая изделие небольшой мощности напорного типа, помните, что к нему можно будет подключать не более двух точек водоразбора. К примеру, можно подключить душ и умывальник, однако одновременно пользоваться и тем, и другим, не получится.

Лучше всех в данной ситуации зарекомендовал себя проточный водонагреватель Timberk Watermaster II WHE 5.0, позволяющий подключить два крана.

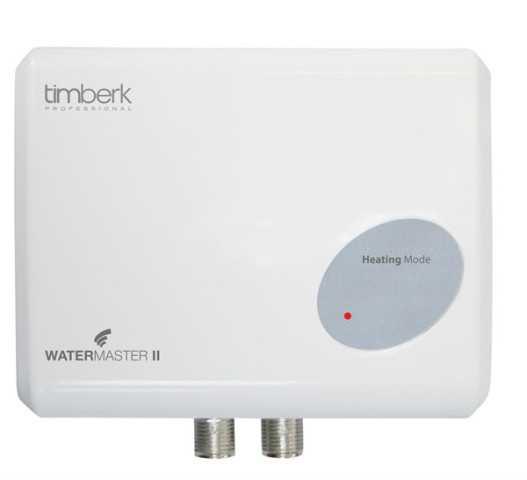

Timberk Watermaster II WHE 5.0

Данный электрический прибор является лидером как по производительности (до 3,6 л/мин), так и по качеству изготовления.

В данном классе продукция фирмы Timberk – явный лидер. Даже сравнительно недорогая модель Timberk NewLine WHN-4 с мощностью 3,5 кВт позволяет комфортно принять душ.

Удобства продуктам от шведских инженеров прибавляет бесступенчатая регулировка мощности, а защитить ТЭН помогает многоразовый фильтр очистки воды от мелких примесей.

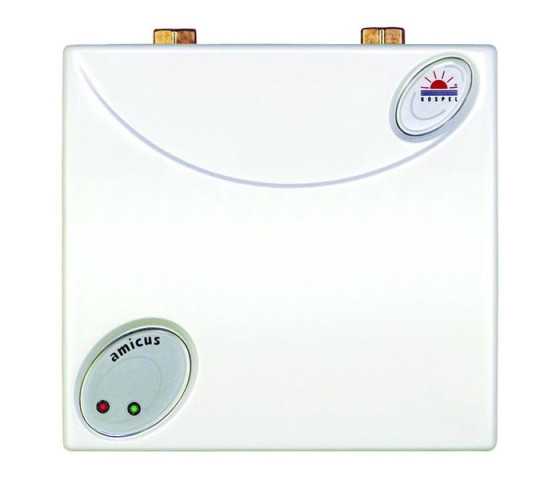

Kospel EPO

Хорошим вариантом для установки в душе или над мойкой является линейка проточных водонагревателей Kospel EPO. Эти устройства имеют удобное настенное крепление и обеспечивают расход воды до 3 л/мин. Как и во всех других приборах этой компании, Kospel EPO имеют два независимых ТЭНа в конструкции и комплектуются УЗО.

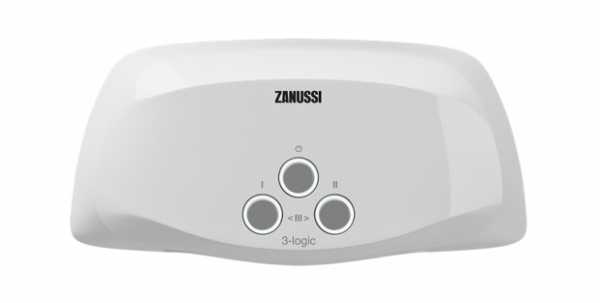

Zanussi 3-logic

В том же ценовом сегменте хочется отметить и проточный водонагреватель Zanussi 3-logic. Компактное исполнение, возможность установки над мойкой или в душе, защита от перегрева и применение медного ТЭНа, не боящегося накипи – вот преимущества этого маломощного прибора от Zanussi. Однако наличие гидравлической системы управления и ступенчатой регулировки мощности не позволяют поставить его в один ряд с продукцией компаний Timberk и Kospel.

Выбор проточного водонагревателя для дачи

От водонагревателя, установленного в дачном домике, как правило, большой мощности не требуется. Обычно главным условием является невысокая цена и возможность работать без централизованного водоснабжения.

Этим условиям полностью соответствует линейка водонагревателей безнапорного типа Electrolux Smartfix.

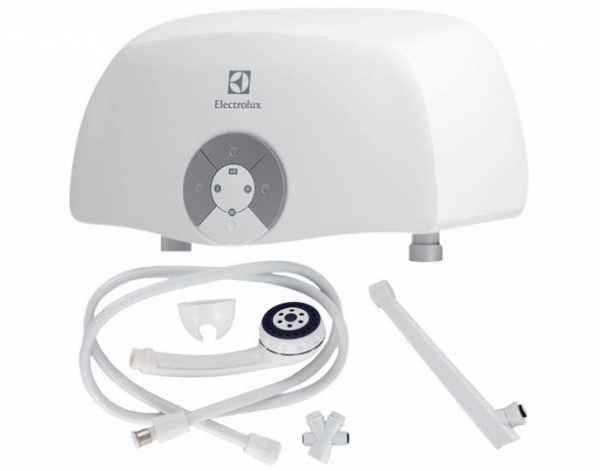

Electrolux Smartfix

Возможность настенной установки и комплектация душевыми насадками или кранами позволяет использовать эти приборы как в душе, так и на кухне. При требуемом минимальном давлении воды в 0,3 атмосферы Electrolux Smartfix может работать даже от бака с водой, установленного на возвышении, а встроенная защита отключит ТЭН в случае, если вода в емкости закончится.

Учитывая то, что использование водонагревателей безнапорного типа на даче планируется чаще всего в теплое время года, невысокая мощность компенсируется значительной температурой воды на входе в водонагреватель.

Линейка Electrolux Smartfix рассчитана на мощность 3,5кВт, однако этого вполне достаточно для того, чтобы принять душ с необходимым комфортом.

Отдельной строкой хочется выделить безнапорные водонагреватели Atmor серии Basic. Они стоят на 40-50% дороже изделий Electrolux, но имеют более богатое оснащение и защиту.

Подключая проточный водонагреватель на даче, позаботьтесь о возможности без труда снимать электрический прибор на зиму, так как хранить его лучше всего при плюсовой температуре. Не забывайте и о дополнительном заземлении. Даже если аппарат не оснащается устройством защитного отключения, установите этот механизм сами или вызовите для подключения электрика. Помните об опасности поражения электрическим током.

all-for-teplo.ru

Проточный водонагреватель воды для горячего водоснабжения дома

ПРОТОЧНЫЙ ВОДОНАГРЕВАТЕЛЯ ВОДЫ. ФОРМУЛА ДЛЯ РАСЧЕТА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК

Проточный водонагреватель воды для горячего водоснабжения дома обладает рядом существенных достоинств. По сравнению с бойлером накопительного типа -это значительно меньшее время нагрева воды. После знакомства с работой накопительного водонагревателя, у вас, дорогие друзья, должно быть возникнуть желание – а что получится если увеличить мощность источника тепла. Давайте попробуем. Для начала определим минутный расход горячей воды на нужды ГВС. Если принять, что для наполнения ванны (160л) надо 10 минут, то данный расход будет равен Q=160/10= 16 л/мин. А сейчас определим мощность по формуле для расчета технических характеристик водонагревателя. Вот эта формула

W = Q * (tг.в – tх.в ) * 0,073, кВт

Q – расход горячей воды, л/мин; tг.в – температура горячей воды, °С; tх.в – температура холодной воды.

W = 16 * (40 – 5 ) * 0,073 = 40,9 кВт

Вот мы с вами и получили из накопительного водонагревателя проточный водонагреватель воды. Основными характеристиками которого являются: минутный расход (скорость) нагреваемой воды, перепад температур нагреваемой воды и мощность источника тепла. Данные характеристики связаны формулой для расчета технических характеристик водонагревателя. Если мы примем время наполнения ванны 20 минут, то мощность водонагревателя уменьшится до 20,5 кВт. Для принятия душа при расходе воды 30 литров в течении 6 минут, то есть Q=30/6= 5 л/минуту, мощность водонагревателя будет равна W =5 * (40 – 5 ) * 0,073 = 12,8 кВт. В этом случае, только после заполнения ванны, все члены семьи могут принять душ. Одновременно не удастся наполнять ванну и принимать душ. При этом снизится температура воды, а вот принимать душ и мыть посуду одновременно можно не в ущерб комфорту.

Основные элементы проточного водонагревателя воды

Проточный водонагреватель воды – это управляемый микропроцессором, устойчивый к водонапорному давлению, прибор для подачи воды к одному или нескольким кранам. Электронный блок управления прибора регулирует потребление энергии автоматически, в зависимости от температуры и скорости потока поступающей воды. Температура воды на выходе поддерживается постоянной независимо от внезапного перепада давления в водопроводной системе. Стоит только включить кран, и в водонагревателе автоматически сработает реле давления. После 30 сек. непрерывного поступления воды, включается нагревательный элемент. За время от 3 секунд до 2 минут нагревательный элемент придаст воде ту температуру, которая задана вручную регулятором температуры. При закрытии крана прибор автоматически выключается. Электронная система управления при помощи микропроцессоров и датчиков обеспечивает постоянство нужной температуры воды при любой исходной температуре и любом напоре, а также сама задает необходимую мощность для нагрева, экономя электроэнергию.

Но для полного комфорта маломощные однофазные (до 12 кВт) проточные обогреватели не подходят, а энергоемкие (12-27 кВт), работающие от трехфазной сети, выдерживает не каждая электропроводка. Мощные устройства даже не комплектуются вилкой и сетевым шнуром, чтобы их владелец не додумался включить прибор в домашнюю розетку. Кроме того, вам никто не запретит комбинировать два типа нагревателей: на кухне поставить проточную модель, которой вполне хватит для мытья посуды, а уж для ванной комнаты обзавестись большим бойлером, который дополнительно будет играть роль резервуара для воды.

При покупке проточного водонагревателя воды следует обратить внимание, сколько литров за минуту способен нагреть прибор. Данные о его производительности (л/мин) всегда указываются в инструкциях для пользователя. Правильный выбор производят, сравнив показатель производительности водонагревателя с фактическим использованием воды в своем доме, а далее по формуле определить необходимую мощность. Фактический расход воды можно определить опытным путем: под душевую лейку подставляют ведро, включают воду и засекают, за сколько времени оно наполнится. Если при объеме ведра в 8 л понадобилась минута для его заполнения, то расход воды составляет 8 л/мин, если понадобиться полминуты – 16 л/мин. В случае желательной работы нескольких кранов одновременно придется просчитать расход воды из всех точек водопровода.

Однако более высокая установочная мощность водонагревателя вовсе не означает общего большего потребления электроэнергии, поскольку такой водонагреватель работает сравнительно небольшое время, ведь ему не нужно прогревать целый бак. Опасность перерасхода энергии возникает только в том случае, если потребитель относится к потреблению горячей воды небрежно, не закрывая кран в моменты, когда она непосредственно не нужна. Основные технические характеристики проточного водонагревателя воды ЭВАН В-18 производства Россия приведены в таблице 1. Данный водонагреватель предназначен для системы ГВС частных домов, социальных и коммерческих объектов.

Проточный водонагреватель воды ЭВАН В-18 (Россия)

Технические характеристики проточного электрического водонагревателя ЭВАН В1-18 (Россия)

Таблица 1

п/п	Параметр	Размерность	Величина
1	Мощность водонагревателя	кВт	18
2	Рабочее напряжение ±10%	В	380
3	Производительность при перепаде ΔT°С вход/выход 35°С	л/час	450
4	Рабочее давление системы	МПа	0,6
5	Минимально допустимое давление на входе системы	МПа	0,05
6	Рабочий датчик температуры, диапазон регулировки	t°C	30-75
7	Количество блоков ТЭН	шт.	2
8	Количество ТЭН в блоке	шт.	3
9	Мощность одного ТЭН	кВт	3
10	Вес	кг	25
11	Давление срабатывания предохранительного клапана	МПа	0,75
12	Максимальная температура в точке водозабора	°С	75±5
13	Температура срабатывания аварийного термовыключателя без самовозврата	°С	85±2
14	КПД прибора, не менее	η, %	93

Модель оснащена группой безопасности:

– предохранительным клапаном для защиты от избыточного давления, которое повышается при нагревании;

– обратным клапаном, который страхует от включения водонагревателя при отсутствии воды. Это может привести к сгоранию ТЭНа. Обратный клапан пропускает воду только внутрь водонагревателя, исключая ее поступление обратно в водопровод при отсутствии напора;

– аварийным термовыключателем, который срабатывает при температуре 85°С и защищает прибор от перегрева. В серии ЭВАН В1 предусмотрена возможность плавной регулировки температуры воды в диапазоне от 30 до 75 °С. Применив формулу для расчета технических характеристик, давайте рассчитаем с вами мощность водонагревателя, учтя при этом КПД прибора.

W = Q * (tг.в – tх.в ) * 0,073* η = 450/60 * (40 – 5 ) * 0,073 * 0,93=17,82 кВт

Береги воду – принимай душ с девушкой

И последнее – чтобы произвести правильный выбор проточного водонагревателя воды для горячего водоснабжения дома, надо помнить, что он может работать как от электроэнергии, так и от сжигания газа. Сегодня мы с вами продолжили выполнение 4-ого пункта плана по расчету системы отопления дома. Кто еще не присоединился, присоединяйтесь!

С уважением, Григорий

barbotazh.ru

Проточные нагреватели воды. Особенности и виды

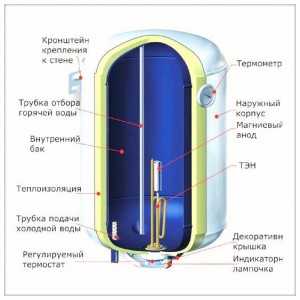

Всем людям знаком классический принцип нагрева воды – емкость с жидкостью постепенно прогревается благодаря теплопередаче тепла от горячих стенок.

Подобный принцип хорошо себя зарекомендовал в электрических и газовых водонагревателях, но основным недостатком данного способа является продолжительное время нагрева большого объема холодной воды.

К тому же, вместительный бойлер имеет значительные габариты, как самой емкости, так и теплоизоляции уже нагретой воды.

В обитаемой просторной квартире автоматика накопительного водонагревателя постоянно поддерживает необходимую температуру воды, а теплопотери идут в тепловой баланс жилища.

Но, в условиях периодически посещаемого дома, или для дачи, круглосуточные теплопотери в бойлере — это непозволительная роскошь. В данном случае безотлагательную потребность в горячей воде могут обеспечить проточные нагреватели воды – электрические и газовые.

Некоторые разновидности проточных водонагревателей

Принцип действия

Исходя из названия проточных водонагревателей, очевидно, что жидкость должна протекать через зону нагрева, успевая за это время нагреться до необходимой температуры. При заданной мощности нагрева температура нагреваемой проточной воды будет обратно пропорционально зависеть от скорости протекания требуемого объема жидкости. Иными словами – чем выше расход воды, тем меньше она нагреется.

Упрощенное схематическое изображение устройства проточного водонагревателя

Сам нагрев воды осуществляется в теплообменнике, где тепловая энергия от электрического или газового водонагревателя передается протекающей жидкости. Стоит заметить, что эффективность теплообмена в омываемом потоком теплообменнике существенно выше, чем в стоячей воде бойлера. Благодаря эффективному теплообмену и отсутствию накопительной емкости проточные водонагреватели имеют портативные размеры, что позволяет устанавливать устройство нагрева прямо у раковины или душевой.

Портативный проточный водонагреватель установлен в ванной комнате

Например, нагреватель воды проточный электрический на кран имеет габариты, не намного большие, чем у обычного смесителя, а дизайн устройства гармонично сочетается с оформлением кухни или ванной. Но, в отличие от обычного смесителя, у данного устройства имеется только один вход для холодной воды, что избавляет пользователя от необходимости монтажа дополнительных труб и соединений.

Проточный водонагреватель в виде обычного водопроводного крана

Принцип регулировки температуры

Способ использования приведенного выше проточного водонагревателя очевиден и интуитивно понятен – повернуть ручку в сторону указателя нагрева – и сразу же потечет теплая вода, а температура ее нагрева будет зависеть от угла поворота ручки. Но сам принцип технической реализации регулировки температуры воды не является столь очевидным.

Устройство проточного водонагревателя «на кран»

При заданной скорости потока (расхода воды) регулировка температуры возможна лишь при увеличении мощности нагрева, что влечет большие энергозатраты и требует наличия мощной электропроводки для подключения проточного водонагревателя. Но учитывая изношенность поселковых линий электропередач, лимиты энергопотребления и отсутствие силовой проводки проточный водонагреватель электрический для дачи не может быть слишком мощным, иначе сработает автомат защиты, или произойдет перегрев электропроводки.

Поэтому в маломощных проточных электронагревателях необходимая температура нагрева достигается ограничением скорости протока воды. По способу ограничения объема протекающей воды за единицу времени (литры в минуту) водонагреватели подразделяют на два типа:

Напорные — работают под давлением водопровода;
Безнапорные — протекающая вода нагревается при атмосферном давлении.

Безнапорный водонагреватель может быть подключен к подвесной емкостью с водой для работы в полевых условиях при снабжении электроэнергией

Описание различий напорных и безнапорных водонагревателей

Как следует из названия в напорных водонагревателях снижение скорости протекания нагреваемой воды достигается за счет ограничения площади поперечного сечения патрубка выходного потока нагретой воды. На практике выход потока осуществляется сразу через множество мелких отверстий, которые не только ограничивают объем протекания, но и формируют тонкие струйки быстро текущей воды, особенно эффективные при мытье посуды или тела.

Так, например, нагреватель воды проточный электрический на душ имеет специальную насадку, из которой вода струится под напором, что необходимо для эффективного приема ванных процедур. Благодаря небольшому расходу жидкости достигается также экономия воды, что также немаловажно. Поскольку менять насадки на выходе для изменения температуры протекающей воды затруднительно, то меняют входное поперечное сечение водонагревателя.

Насадки ограничивают поток и формируют упругие струи, приятные для тела при приеме ванных процедур

В автоматическом режиме работы проточного водонагревателя производится измерение давления и температуры воды в зоне нагрева, и относительно этих данных электронной схемой вычисляется необходимый зазор на впускном клапане. Автоматическая система регулировки подстраивается под давление в водопроводе и температуру входящей воды.

Безнапорными водонагреватели можно назвать лишь условно, так как камера нагрева всегда должна быть заполнена водой, и небольшое давление создается невысоким столбом свободно вытекающей жидкости. В данном случае производится автоматическая подстройка входного сечения по измерению выходной температуры. В данном случае подразумевается эксплуатация водонагревателя при давлении, близком к атмосферному.

Достоинства и недостатки проточных водонагревателей

Исходя из описанного выше, можно тезисами привести достоинства проточных нагревателей воды, часто приобретаемых пользователями для дачи или загородного дома:

Малые габариты из-за компактности проточного теплообменника;
Экономичность потребления электроэнергии, достигаемая за счет исключения теплопотерь в отсутствующем накопителе;
Экономичность расхода воды из-за конструктивных особенностей работы водонагревателя;
Наличие теплой воды сразу же после включения, независимо от времени простоя.

Достоинства компактного проточного водонагревателя на кран

Но, быстродействие проточных водонагревателей требует использования сравнительно большей мощности нагревателя, что влечет за собой необходимость наличия или установки силовой проводки, рассчитанной на значительные токи. Также зачастую для подключения проточного водонагревателя мощнее 3 кВт потребуется установка силовой розетки.

Таким образом, основная проблема, которая влияет на выбор проточного водонагревателя – это необходимость прокладки отдельной линии электропроводки, рассчитанной на ток потребления нагревателя. По существу расчет силовой электропроводки для проточного водонагревателя ничем не отличается от аналогичных вычислений поперечного сечения провода для электроплиты, варочной панели или электрической духовки. Данные методики расчетов подробно приведены в соответствующих разделах данного ресурса.

Различные виды силовых розеток для подключения проточных водонагревателей

При подключении газового проточного водонагревателя основной проблемой является наличие дымохода в месте установки нагревателя в непосредственной близости от точки потребления теплой воды. При установке проточного водонагревателя вдали от выходного крана резко уменьшается экономичность и эффективность нагрева. Также для установки газового оборудования понадобятся услуги сертифицированного специалиста.

Нужно помнить, что эффективный нагрев воды у проточных водонагревателей напрямую зависит от входной температуры жидкости. То есть, в холодные времена года при установленном расходе температура на выходе будет меньше. В этом случае для поддержания температуры автоматически, или вручную нужно уменьшать расход нагреваемой воды.

Схема подключения проточного водонагревателя к водопроводу и точкам потребления теплой воды

Техника безопасности

Как правило, верхний порог температуры бытовых проточных водонагревателей ограничивается 60ºС для предотвращения ожогов. Зачастую владельцы проточных водонагревателей стараются модернизировать свои устройства, устанавливая самодельные насадки, таким образом увеличивая напор и уменьшая объем протока воды, тем самым увеличивая время нагрева. Производители подобного оборудования настоятельно предостерегают пользователей от подобной модернизации, так как в этом случае нагревательный элемент может выйти из строя.

При подключении проточных водонагревателей должны соблюдаться все правила безопасности эксплуатации электроприборов в потенциально опасных зонах ванной комнаты или кухни. О подключении электроприборов в ванной комнате и зонах электрической опасности также подробно описано на данном сайте.

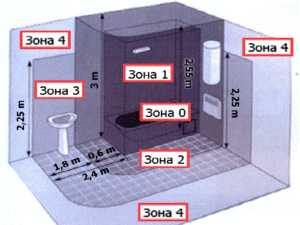

Зоны электрической безопасности в ванной комнате

Имеет смысл коротко повторить основные требования безопасности при подключении подобного оборудования в условиях повышенной влажности:

нагреватель воды проточный электрический на душ, устанавливаемых в ванной комнате должен подключаться в силовую розетку, установленную не ближе 60 см от зоны разлета брызг.
Сама розетка должна иметь соответствующую степень электрической защиты не ниже IP 4.
Выделенная линия электропитания проточного водонагревателя должна быть защищена автоматическим выключателем соответствующего номинала.
Для защиты от поражения электрическим током в обязательном порядке должно быть установлено УЗО.

Наибольшую популярность среди населения получили проточные нагреватели мощностью 3-5 кВт. Подобный водонагреватель проточный для дачи или загородного дома будет отличным решением, обеспечивающим минимальные потребности в теплой воде и не требующим капитального ремонта электропроводки.

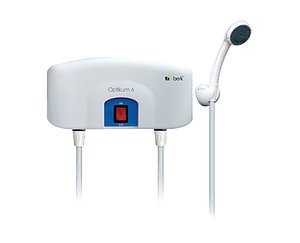

Пример проточного водонагревателя мощность 3 кВт

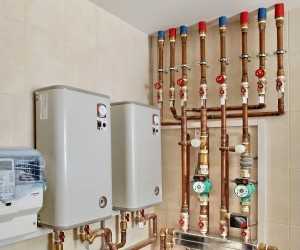

Более мощные проточные водонагреватели устанавливаются на стену возле точки водозабора. Некоторые мощные модели проточных водонагревателей способны обслуживать несколько точек потребления горячей воды, но для подключения подобного оборудования может понадобиться наличие трехфазного напряжения. О целесообразности применения мощных водонагревателей (промышленно выпускаются бытовые модели мощностью до 27 кВт) нужно посоветоваться со специалистом в области теплотехники.

Проточные электрические водонагреватели: установка своими руками, отзывы

Проточные электрические водонагреватели представляют собой приборы, предназначенные для подогрева воды. Проблема подачи горячей воды остро возникает в городских квартирах в летний период, а на дачных участках и в загородных домах — на протяжении всего года. Эта проблема является легко решаемой при помощи использования различных водонагревательных приборов.

В настоящий момент промышленность предлагает потребителям большое количество водонагревателей, различающихся по принципам действия и конструкциям. Наиболее распространенными в настоящий момент являются водонагреватели электрические и газовые. Нагреватель электрический является наиболее популярным прибором, предназначенным для осуществления нагрева воды, особенно незаменимым это устройство является в местности, где не имеется централизованного газоснабжения. На сегодня существует большое количество моделей электрических водонагревателей. Одной из наиболее популярных конструкций является проточный электрический водонагреватель.

Особенности конструкции и работы проточных водонагревателей

В проточном водонагревателе не происходит накапливание воды, благодаря чему он имеет небольшие габариты

Принцип работы проточного водонагревателя является достаточно простым: вода из водопроводной сети поступает в устройство, после чего проходит через специальную камеру, в которой и происходит ее нагрев.

На выходе из камеры водный поток является нагретым до требуемой температуры. Выпуск нагретой воды происходит через специальный кран. В процессе функционирования устройства не происходит накопления воды внутри прибора. Такое свойство прибора позволяет сделать устройство очень компактным, не занимающим много места в помещении ванной или кухни.

Особенностью работы такого устройства, как проточный водонагреватель, является способность прибора обеспечить практически мгновенный нагрев проходящей через него воды до требуемой температуры.

Существуют два типа проточных электрических водонагревателей:

водонагреватель безнапорный;
водонагреватель напорный.

Первый тип приборов отлично подходит для оборудования душевых и дачных домиков. Этот тип водонагревателей обладает невысоким энергопотреблением, а мощность прибора является небольшой. Второй тип водонагревателя — напорный. Является подходящим для использования в любых условиях. Особенность этого устройства Такова: один кран либо входной, либо выходной. Любой из этих типов приборов позволяет регулировать температуру нагрева воды.

Все приборы, работающие от электротока, являются очень удобными в эксплуатации. Подключение прибора к электросети является достаточно простым, монтаж устройства также не составляет больших проблем для любого мужчины.

Как и каждое оборудование, нагреватель электрический имеет ряд плюсов и минусов. По этой причине при выборе прибора требуется тщательно подходить к выбору устройства. Оптимальным вариантом является выбор устройства с помощью специалиста, который подскажет, какой прибор лучше всего приобрести в конкретном случае.

Электрический водонагреватель проточный: плюсы и минусы

Мгновенный нагрев воды- один из плюсов электрического проточного водонагревателя

Электрический водонагреватель имеет большое количество преимуществ в использовании, однако, наряду с преимуществами, существует и ряд недостатков у этого типа устройств. Проточный водонагреватель имеет следующие основные преимущества:

компактный размер нагревателя, позволяющий проводить установку прибора практически в любом удобном месте;
нагрев потока воды осуществляется практически мгновенно;
приспособления оснащаются устройствами регулировки температуры водного потока;
наличие возможности выбора ТЭНа, от мощности которого зависит потребление энергии прибором;
при установке приспособления нагрева воды не требуют оборудования дымохода, как в случае использования газового нагревателя.

Однако при наличии большого количества преимуществ проточный водонагреватель имеет также ряд недостатков, основными среди которых являются следующие:

проточные нагреватели являются приборами очень энергоемкими, так как устанавливаемые ТЭНы должны иметь возможность быстро придавать нужную температуру большому объему воды;
для устройств, имеющих небольшую пропускную способность, мощность ТЭНа может являться относительно небольшой, а для более мощных приборов используются ТЭНы с мощностью в 10-12 кВт, которые являются достаточно энергозатратными.

Чем более мощным является проточный водонагреватель, тем больше электроэнергии он потребляет. Этот нюанс требуется учитывать при приобретении прибора. Бытовые сети для частных домов имеют ограниченный лимит подачи электроэнергии, поэтому установить мощный проточный водонагреватель не всегда возможно. Проточный водонагреватель небольшой мощности можно устанавливать даже в квартирах многоквартирного дома, эти устройства являются оптимальными для квартир.

Как правильно выбрать нагреватель проточного типа?

При выборе электронагревателя следует обратить внимание на мощность установленного в приборе ТЭНа и на наличие анода, который выполняет функцию его защиты от накипи

Как выбрать проточный водонагреватель для собственного дома? Выбирая проточный водонагреватель, в первую очередь нужно обратить внимание на мощность установленного в приборе ТЭНа. Дело в том, что такие устройства, обладая небольшими размерами, должны быть способны нагревать воду практически мгновенно до температуры не меньше 35° С. За одну минуту работы проточного водонагревателя через его систему проходит объем воды, равный 2-3 литрам. Для этой цели в приборе применяются ТЭНы, имеющие мощность не менее 3 кВт. Однако ТЭНы такой мощности являются слабосильными, лучшим вариантом исполнения являются приборы, которые в своей конструкции имеют установленные ТЭНы с мощностью в 7-10 кВт.

Выбирая проточный водонагреватель, нужно обратить внимание, помимо мощности нагревательного элемента, еще и на корпус прибора. Корпус прибора изготавливается из листового металла. Чаще всего монтаж водонагревателя осуществляется на поверхности стены, и в процессе эксплуатации устройство подвергается воздействию на него высокой температуры и неблагоприятных факторов внешнего воздействия. Оптимальным вариантом для дома является прибор, корпус которого покрыт слоем защитной эмали. Такие корпусы являются устойчивыми к воздействию негативных факторов, например, таких, как агрессивные среды веществ, относящихся к бытовой химии.

В дорогих моделях устанавливаются разнообразные системы защиты нагревательного элемента от процесса образования на его поверхности накипи. Система защиты от накипи представляет собой анод, который при использовании жесткой воды способен обеспечить защиту ТЭНа на протяжении 6-7 лет. По истечении этого периода анод подвергается разрушению и замене на новый, о чем свидетельствует сигнал специального датчика на панели управления.

Монтаж проточного водонагревателя

Устанавливайте электроводонагреватели на уровне выше головы

Промышленность потребителям предлагает большое количество разнообразных по дизайну устройств проточного типа для нагрева воды путем использования энергии электрического тока. Однако в состав любого устройства входят следующие компоненты конструкции:

корпус изделия;
нагревательный электрический элемент (ТЭН) с двумя патрубками, на каждом из которых монтируется отдельный кран;
клеммная колодка с тремя клеммами для подключения к бытовой электросети;
роторный компрессор;
выключатель устройства;
прибор для регулировки температуры воды, оснащенный световым индикатором;
система защиты нагревательного элемента от образующейся накипи.

Процесс установки устройства своими руками осуществляется в несколько этапов. Основными этапами установки устройства являются следующие:

монтаж приспособления на поверхность несущей стены;
подключение системы холодного водоснабжения к вводному патрубку, имеющему кран;
подключение устройства к бытовой сети в 220 V.

Для проведения монтажных работ требуется приготовить следующие инструменты и материалы:

дрель;
дюбели и шурупы;
молоток;
отвертка;
провод электрический медный;
евророзетка;
ключ газовый;
ключ рожковый номер 22;
плоскогубцы;
лента уплотнительная;
труба металлопластиковая;
тройник;
кран для установки на входном патрубке;
кран для установки на выходном патрубке;
кран для монтажа на стояке центрального водоснабжения.

Установку изделия нужно проводить в таком месте, чтобы можно удобно было его не только обслуживать, но и использовать. Существует единственное требование при проведении монтажа этого изделия: устройство требуется закреплять на поверхности стены выше уровня головы. Дело в том, что размещение нагревателя ниже уровня вытекания воды из системы водоснабжения способствует заполнению прибора водой и вызывает его перегрев в процессе работы. Изделие монтируется перпендикулярно плоскости пола. Неверный монтаж способствует перегреву и выходу из строя устройства.

Перед проведением монтажа требуется сначала провести разметку места размещения нагревателя.

После установки изделия на поверхности стены требуется провести подключение устройства к водопроводной сети центрального водоснабжения. Для этой цели на трубе устанавливается кран подачи воды (на ветке отвода от вертикального стояка водоснабжения). Для предохранения изделия от подтекания в случае прорыва системы водоподачи на входе в устройство устанавливается кран подачи воды, аналогичный кран устанавливается на выходном патрубке прибора. После подключения водоснабжения осуществляется подключение изделия к электросети.

Комментарии и отзывы к материалу

kanalizaciyainfo.ru
