Запоры на ворота своими руками – усиленная защита частной собственности

Постановкой прочного забора с массивными воротами каждый хозяин пытается защитить частную территорию от вторжения посторонних лиц. Но этого мало – для большей надежности входную группу необходимо оборудовать запором .

Пусть он будет иметь не самый сложный механизм, зато повысит уровень защиты всей конструкции. От замков разнообразных видов запоры для распашных ворот отличаются тем, что их можно собрать своими руками, а ключи для пользования ими не требуются. Имеют ли эти устройства недостатки, хозяин разберется самостоятельно, изучив несколько типичных вариантов.

Существующие запорные механизмы

Ассортимент засовов и запоров на сегодняшний день довольно широк.

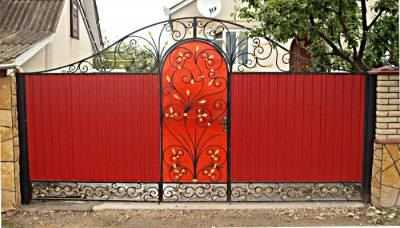

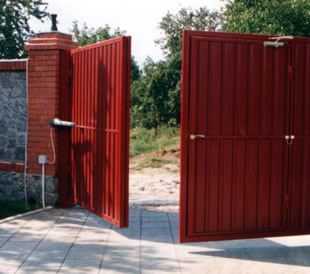

Запор на ворота из профнастила

Выбирают их по таким критериям, как: тип запирания, место размещения, эстетика, направление движения рабочего элемента. Из основных вариантов выделяются следующие виды механизмов:

Горизонтальные. которые бывают верхними, нижними, центральными. Место их применения – гаражные ворота.
Вертикальные – вариант, схожий по расположению с предыдущим.
Дополнительные – приспособления для калиток и дверей хоз. построек.

Располагаются конструкции либо на раме створок, либо на дверном полотне. Язычок ориентируют параллельно либо перпендикулярно.

Исходя из вкусовых предпочтений и особенностей монтажа, мастер может воспользоваться такими вариациями механизма:

Как поставить «вертушку» на гаражные ворота

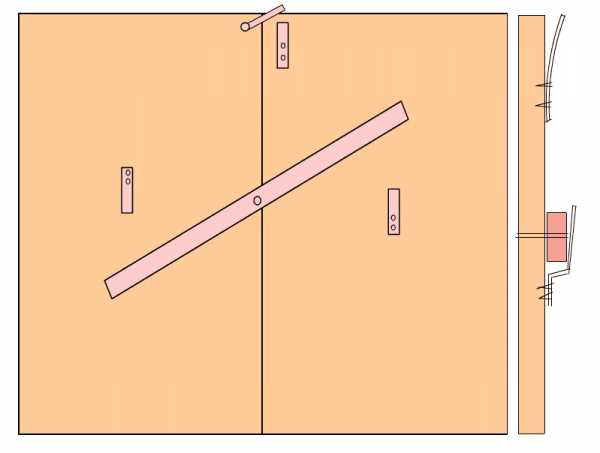

Запорные устройства типа «вертушка» приделывают к двустворчатым гаражным воротам, сделанным из металлических листов, и навешивают на калитки. Они просты в изготовлении и легки в эксплуатации. Купить готовый механизм не получится, т. к. на заводах его не выпускают. Поэтому есть смысл научиться делать устройство самостоятельно.

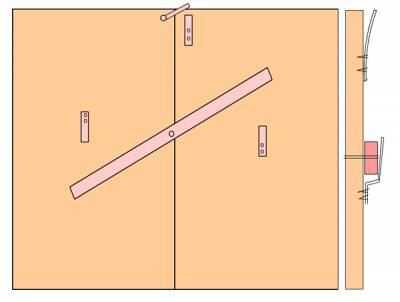

Запор «Вертушка»на ворота

Материалов для создания «вертушки» требуется немного.

брусок толщиной в 5 см;
металлические полоски.

В единый механизм их собирают так. Брусок крепят в центре ворот сквозным болтом. Перемещаться засов будет легкими поворотными движениями, совершаемыми вдоль брусков клиновидной формы. При закрытии ворот створки упрутся в деревянные блоки, плотно стыкующиеся меж собой.

Ворота с таким засовом не привлекают внимания неблагонадежных лиц, поскольку снаружи не имеют признаков наличия замка. Со стороны улицы их просто невозможно открыть, а изнутри для распахивания будет достаточно одного движения.

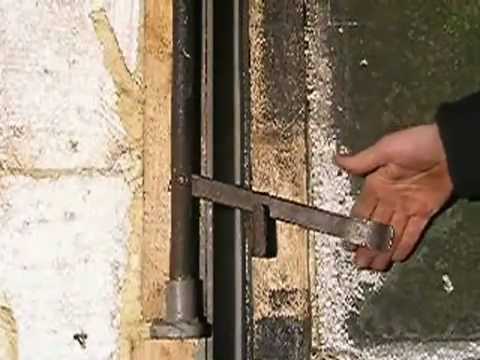

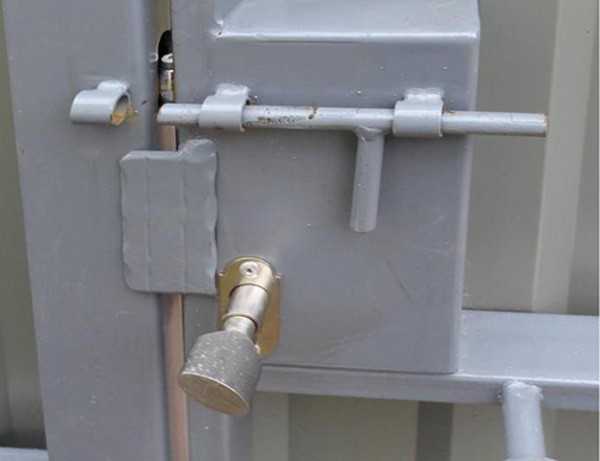

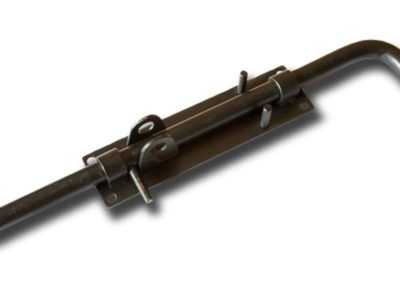

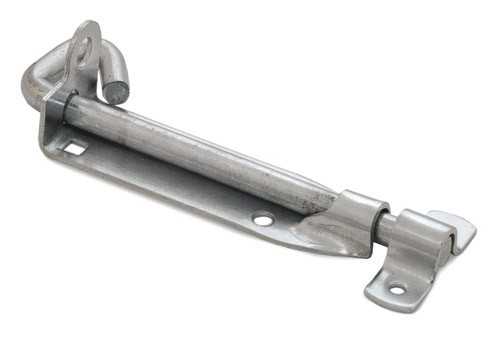

Шпингалет для внешних ворот

Шпингалет прост в устройстве и установке

Усилить защиту внешних ворот поможет такое незатейливое запорное устройство, как шпингалет. Его достоинством является простота сборки, недостатком – образование зазора при неплотном примыкании створок. Тем не менее, запор остается надежным. Выглядит он как металлический стержень с упором, передвигающийся по салазкам. Устройство покупают в магазине стройматериалов или сваривают в домашних условиях.

Из разновидностей шпингалета обращаем ваше внимание на засов, металлическая полоска которого входит в железный кармашек-петлю. Изготовить его можно следующим образом :

приварить 2 петли по краям полотен ворот;
прикрепить с одной стороны язычок так, чтобы он плотно входил во 2-ю петлю;
для усиления функций оснастить засов стопором.

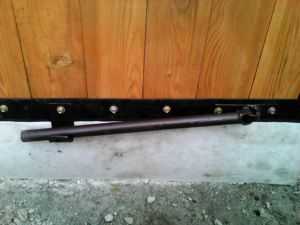

Защитный запор для распашных ворот

Технологию изготовления запора для распашных ворот легко понять при работе с конструкцией из профнастила. Этот материал чаще других встречается на ограждениях дачных участков, дверях сараев, гаражах. Замки крепят к рамам из профтрубы или каркасам из металлического уголка. Какой способ фиксации выбрать, хозяин решает сам.

Профильная труба – надежный, но малопривлекательный вариант. Железный уголок – более симпатичная деталь, но слабоватая в плане прочности и жесткости.

Запоры для распашных ворот, собранные своими руками из листов профнастила, традиционно являются сдвижными накладными механизмами, которые сцепляются с рамой. Процесс их установки начинается с расчета количества деталей и определения места положения. Двустворчатым воротам требуется два замка – всего по одному на каждое полотно.

Вспомогательными инструментами мастера являются тиски, отвертки, пассатижи, набор ключей, рулетка. Из электрического оборудования пригодятся дрель, болгарка, сварочный аппарат.

Основную работу выполняют так:

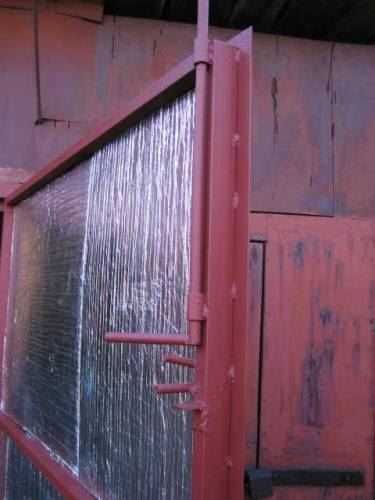

Отмечают на раме точку расположения засова, длину прута и место его внедрения в почву.
Из металлических стержней нарезают два одинаковых прута и в верхней части приваривают более короткие штыри, облегчающие подъём и спуск устройства. Длину прута необходимо просчитать так, чтобы он мог удерживать полотна входной группы в закрытом состоянии. В грунт штырь должен погружаться на глубину, достаточную для защиты объекта.

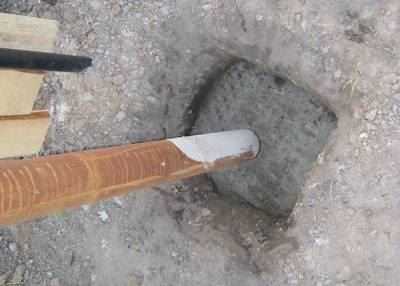

Углубления прорывают садовым буром, соблюдая диаметральное соответствие с прутами.
К каркасу створок приваривают 2 железных кольца, в отверстиях которых будет размещен запор.
Немного выше приваривают крючок-зацепку для ручки замка (он понадобится для фиксации механизма после открытия ворот).

Как видите, обустройство запоров на ворота с полотном из профнастила вполне по силам начинающему мастеру. Самостоятельное изготовление устройств экономит бюджет и повышает надежность конструкции. Помните, что даже самый дорогой замок запросто срежет опытный злоумышленник. Так зачем рисковать, если можно поставить на ворота надежный запор и похвастаться перед окружающими, что он сделан своими руками.

Гаражные запоры: как изготовить правильно

Запор в гараже своими руками

Запоры гаражные предназначены для дополнительной безопасности гаражного помещения. Очень важно, чтобы такое устройство повышало эффективность ворот в целом.

При этом следует использовать конструкции, которым не понадобится много времени для отпирания и запирания ворот, позволяющие не использовать ключи, которые иногда теряются. Статья предлагает познакомиться с некоторыми видами запоров на гаражные ворота.

Особенности и виды запорных механизмов

Современные материалы и технология изготовления запоров на ворота, которые отличаются типом изготовления, расположением и способом запирания, выпускаются производителями в большом ассортименте.

Основными типами устройств являются:

Горизонтальный запор. он размещается вверху, в центре или внизу. Его можно сделать своими руками. Это наиболее распространенный вид конструкций для гаража.

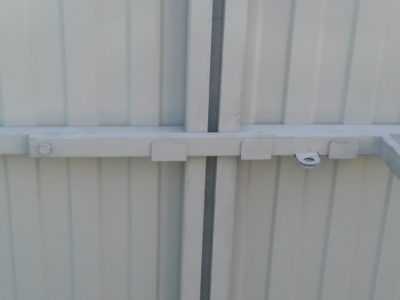

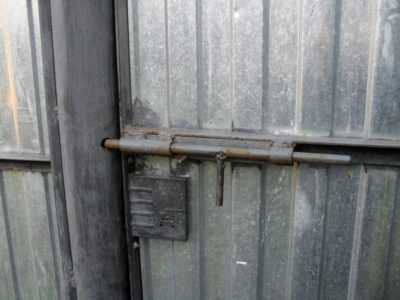

Горизонтальный засов на ворота

Вертикальный замок. по расположению и предназначению он похож на предыдущий вид.

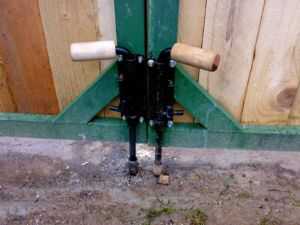

Вертикальный запор в гараже

Такой вид лучше всего использовать для сдвижных, откатных ворот. Конструкция состоит из трубы, в которую вставляется обычный отрезок трубы меньшего диаметра с отверстиями. Недостатком устройства является отсутствие плотного прилегания полотна ворот к раме.

Совет: Для улучшения прилегания створок к раме требуется доработка вертикального запора.

Размещать такие задвижки можно на полотне ворот и раме для них. В этом случае направление язычка делается индивидуально.

По способу запирания, замки могут быть:

Поворотными.
С фиксацией.
Ригельные или винтовые.
Врезные запоры.

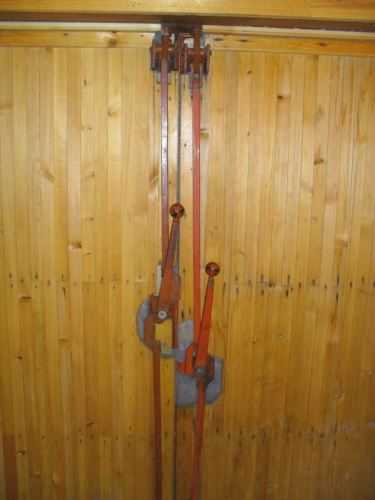

«Вертушка» или поворотный затвор для гаража

Для распашных ворот очень многие владельцы гаражей желают приобрести именно такой запор. Общий вид его показан на фото.

Вертушки для гаража

Такой вариант затвора при желании можно собрать самостоятельно. В этом случае он будет прочным, долговечным, створки будут плотно закрыты, к тому же, особых усилий для устройства при закрывании или открывании, прилагать не придется.

Совет: Приобрести в любом строительном магазине вертушку не получится, их не выпускают, а при необходимости затвор изготавливается по индивидуальному заказу или своими руками.

Принцип работы устройства заключается в следующем:

По центру крепится перекладина, сквозным болтом.
При повороте перекладина укладывается в пазы, выполненные из гнутых планок или механическим путем.
Снаружи их открыть невозможно.

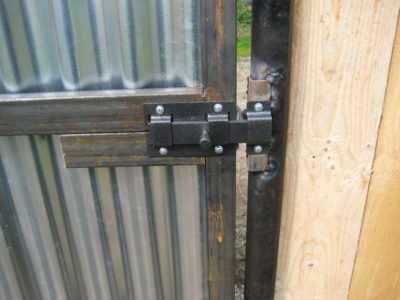

Шпингалет для ворот

Это достаточно простая и надежная конструкция. При монтаже такого запора, единственная проблема — наличие между створками небольшого зазора. Благодаря такому устройству конструкции — шпингалет, входящий в салазки с упором, не позволяет открыть ворота гаража.

Совет: При использовании такого запора, можно задвижную систему сделать более удобной — металлическое ушко для вертикального входа шпингалета в него приварить внизу створки, что позволит конструкцию сделать надежной и гарантированно безопасной.

Запор на распашные гаражные ворота

Для запирания распашных ворот можно выполнить конструкцию без использования болтов, заклепок и других крепежных элементов, которые быстро выходят из строя. Идеально они подходят для ворот из профнастила.

Инструкция к такому механизму предлагает выбрать нужную конструкцию из двух разных вариантов:

Крепление замка на профильные трубы. Такой вариант имеет не слишком эстетичный вид, но является надежным и крепким запором на любой вид ворот.
Замок, у которого основанием является уголок. Прочность его не высокая, что не позволяет удерживать тяжелые ворота.

Устройство замка из профильной трубы

К раме затворы крепятся сваркой. Их количество рассчитывается с учетом размеров полотна. При двух створках, понадобится устраивать устройство на каждую половинку.

При изготовлении запора:

Отмечается место его монтажа.
Выбирается длина прута, который будет входить в землю.
Отмечается отметка его входа.
Отрезаются прутки одинаковой длины.
К верхней части конструкции привариваются небольшого размера отрезки профильного круга, для удобного фиксирования запоров.

Совет: Длина прутков должна быть такой, чтобы их можно было задвинуть в землю настолько, что обеспечит надежность запирания ворот, и не позволит, без приложения усилий, их открыть.

Такие запоры на ворота изготовить достаточно просто, цена их не большая.

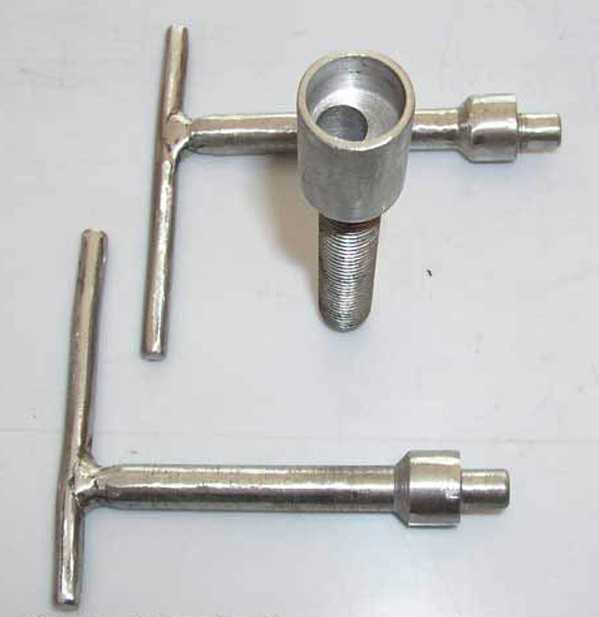

Запоры винтовые

Винтовой механизм монтируется с лицевой стороны ворот. Это достаточно простое устройство при использовании.

В его состав входят:

Стержень, с винтовой резьбой.
Ключ основой, имеющий выемку и небольшой шпиль.

Специальным ключом, имеющим соответствующее углубление и шпиль, в действие приводится механизм затвора. Изготовить его можно самостоятельно.

Недостатком такой конструкции могут быть:

в проеме ворот должно быть достаточно места для выемки под резьбу, куда будет вкручиваться непосредственно стержень;
такой устройство сравнительно легко взломать, подобрав похожий ключ.

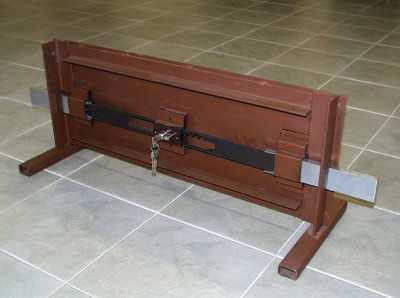

Замки ригельные с реечной системой

Это самый простой замок, состоящий из одного, но чаще из двух засосов, которые открываются при нажатии на длинный ключ. Несмотря на то, что такая конструкция имеет особую прочность и долговечность, существует вероятность, что ключ смогут подделать воры. Для закрытия гаражных ворот их следует использовать как дополнительный запор.

Врезные замки

Врезные запоры считаются более надежными, устанавливаются они внутри ворот, что обеспечивает ограничение к ним доступа и невозможность повреждения извне. При порче замка через его отверстие, механизм, который будет поврежден, может полностью его заблокировать.

Используются такие замки для любых видов ворот, исключая лишь автоматические, секционные и некоторые другие. Разновидности запоров на гаражные ворота, их конструкции, принцип работы и методы монтажа подробно показывает видео.

Как выбирают уличные замки для калиток, советы и рекомендации специалистов

Безопасность является одним из самых главных условий проживания на той или иной территории. Жилье, в которое могут без труда проникнуть посторонние лю.

Изготовление запора на калитку, все о запорных устройствах, монтаж своими руками

Калитка – это неотъемлемая часть многих экстерьеров. В зависимости от назначения, в качестве ограничивающего доступ механизма могут применяться как замки, так и более простые по своей конструкции засовы. Именно они обеспечивают безопасность, а также служат стопором от самовольного открытия. Сегодня любой желающий может сделать запор своими руками, при этом затратив минимум средств и времени. О том, какие механизмы существуют и как их устанавливать – далее в статье.

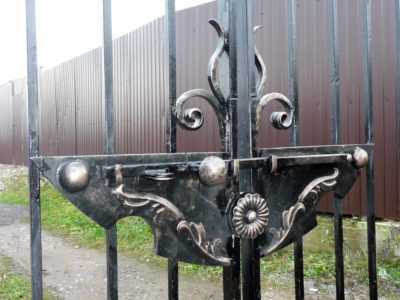

Пример засова на кованом входе

Виды запирающих устройств: особенности и надежность

Как было сказано ранее, калиточный запор для калитки можно изготовить своими руками, однако перед этим нужно определиться, какой именно вид наиболее подходящий в данном конкретном случае. Классифицировать типы запорных устройств можно по нескольким критериям. Например, по направлению монтажа:

вертикальные – чаще всего встречаются на воротах, расположены перпендикулярно земле;
горизонтальные – применяются для входных дверей и калиток, расположены параллельно земле.

Горизонтальное запирающее устройство

Типизация также происходит и по принципу действия:

Сдвижной. Представляет собой плоский стержень, закрепленный в упорах, который крепится исключительно на ровную поверхность. В противном случае, стержень не зайдет в паз. Для обеспечения дополнительной безопасности к механизму приделываются ушки – за них можно зацепить замок.
Винтовой. Устанавливается с внешней стороны. Он приводится в действие с помощью специального ключа.
Пазовый с поворотным механизмом. Один из самых простых типов, хотя вручную его изготовить проблематично.
С фиксацией. Данный вид используется как дополнение к основному комплексу закрывающих устройств.

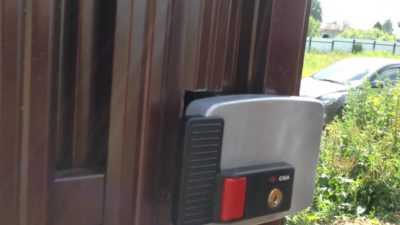

Электронные и магнитные замки. К этому подклассу относится целый ряд механизмов, чье закрытие и открытие осуществляется с помощью подачи электричества. Их использование открывает широкие возможности эксплуатации, однако не всегда оправданно.

Запорный механизм с фиксацией

Разумеется, с точки зрения надежности и безопасности наиболее надежными являются разнообразные кодовые самки, однако они не являются темой для данной статьи, потому рассматриваться будут только виды, которые можно изготовить для калитки своими руками.

Обыкновенный запорный механизм типа «засов»

Среди оставшихся наиболее безопасным является пазовый механизм и механизм с фиксацией, так как повлиять на них снаружи практически невозможна. Оба варианта требуют наличия относительно уникального отпирающего устройства, что затруднят взлом.

В некоторых случаях, к безопасным можно отнести и сдвижной механизм. К примеру, когда тот расположен вертикально: чтобы открыть такую калитку нужно или вытащить его, находясь внутри, или же спилить снаружи через расстояние между полотном и землей, что повлечет за собой немало шума.

Подобные защитные механизмы рекомендуется использовать для дачных участков, а в жилых дворах использовать более надежные и устойчивые к взлому устройства.

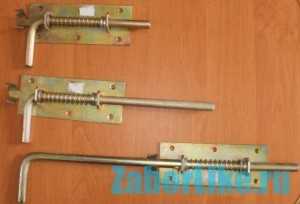

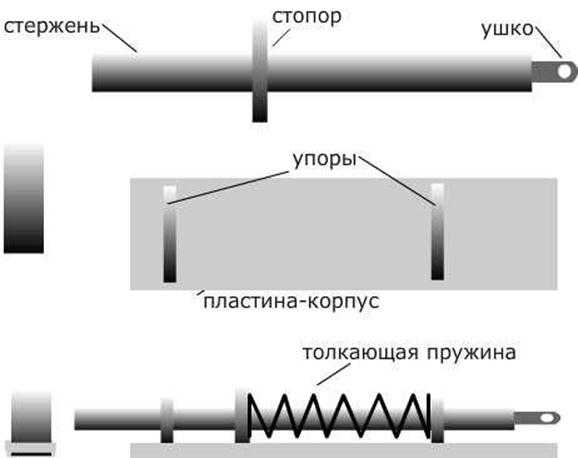

Изготовление запорного устройства своими руками

В зависимости от выбранного типа, инструкции, как сделать запорное устройство могут отличаться. В данной статье будет рассмотрен один из самых популярных и простых типов – пружинный засов. Для его изготовления понадобится:

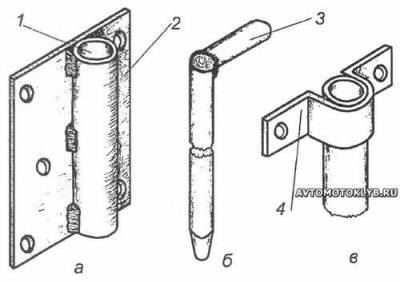

г-образный металлический стержень;
два держателя;
металлическая основа;
стопор;
пружина.

Также необходимо иметь при себе сварку, крепежи, отвертки, тиски, ножи по металлу.

Прежде всего, берется металлическая основа, к которой привариваются держатели. После этого, расположив между ними пружину, продевается стержень. Удерживаться в закрытом положении такая система будет с помощью стопора. Он может крепиться как на калитку, и тогда при закрытии нужно будет провернуть в нужную сторону г-образный стержень, чтобы его ручка упиралась в стопор, так и быть частью конструкции.

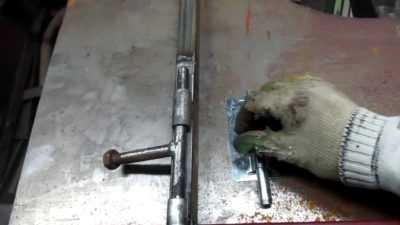

Пример самодельного запорного устройства

Тогда небольшой стопор приваривается к стержню в области, которая будет располагаться между держателями, а в одном и них выпиливается соответствующая выемка. При открытии стержень проворачивается так, чтобы стопор прошел через выемку. В закрытом положении он упирается в держатель, тем самым фиксируя состояние запорного устройства.

Установка запорного устройства: особенности

Как только свой собственный механизм готов, можно приступать к его монтажу. Для этого нужно учитывать материал, на который предстоит крепит устройство, а также учитывать будущие потребности. В случае с деревом, все просто: подбираются подходящие крепежи, на пластине делаются отверстия под них, после чего засов просто прикручивается к полотну.

На калитку из профнастила, к примеру, механизм можно приварить. Это придаст ему большей надежности, однако будет накладывать и некоторые ограничения. Так, при необходимости демонтажа, придется либо срезать засов, либо менять саму калитку.

Засов на калитке из профнастила

В некоторых случаях, можно обеспечить открытие такого засова и снаружи. Сейчас все чаще используются разнообразные электрические механизмы, однако можно обойтись без них. К примеру, использовать какой-либо отпорный ключ для поворота стопора, или же обойтись обычным тросом. Последний выводится наружу и маскируется. При его вытягивании, в движение приходит сам стержень или засов и калитка открывается.

Если речь идет о покупном запорном устройстве, то вопросом удобства монтажа стоит задаться ещё до покупки. При выборе нужно учитывать:

ширину дверного полотна;
условия эксплуатации;
нужный уровень надежности;
материал калитки.

Все это влияет не только на допустимый размер и вес засова, но и на его сложность.

Запорные устройства для дачи: бюджетные варианты

Как уже было сказано выше, не всегда есть смысл тратить время деньги на монтаж особо сложных запорных механизмов. К примеру, на дачный участках высота заборов сводит на нет действие даже самого надежного замка, а хлипкие конструкции ворот и калитки нередко делают запоры попросту бесполезными. В таком случае они носят чист символический характер и используются для того, чтобы предупредить самопроизвольное открывание и создать иллюзию безопасности.

Очевидно, что использовать дорогие засовы попросту нерационально. Вместо этого можно вспомнить про такие виды запорных устройств как:

Первый вид применяется и очень удобен для ворот. Комплекс из подвижного стержня и системы стопоров позволяют быстро закрыть или открыть вход. По высоте ворот или чуть ниже изготавливается брус. Он крепиться посредине таким образом, чтобы его можно было проворачивать. На самой входной конструкции монтируются две пары стопоров: для закрытого и открытого положения.

Щеколда уже была рассмотрена выше, данный без особого труда. Важно только учитывать, что на тонкое легкое полотно не стоит вешать очень тяжелый механизм.

Крючок также подходит для калитки. Его можно или купить, или же изготовить своими силами. В зависимости от условий и требований, он может быть сделан из проволоки различной толщины.

Если обеспечить безопасность все же нужно, но средств на замену забора и входных конструкций нет, можно применить довольно интересный и эффективный метод: звуковое оповещение. При этом на двери, калитку или окна устанавливаются чувствительные датчики. Они объединяются с источником звука в систему и подключаются к сети питания. Найти схему можно в интернете. При попытке несанкционированного проникновения, система срабатывает и раздается громкий, протяжный и противный звук. Он не только оповестит всех окружающих о злоумышленнике, но и спугнет последнего.

Такой способ достаточно популярен, так как показал свою эффективность на протяжении многих лет.

Запорные устройства для калитки: итоги

Механизмы защиты от несанкционированного проникновения – важный элемент безопасности как для частных домов, так и для дачных участков. Современный рынок предлагает немало бюджетных и не очень вариантов, среди которых можно легко подобрать нужный. При выборе модели очень важно учитывать не только требуемый уровень защиты и надежности, но и особенности эксплуатации. Рациональный подход к выбору запорного механизма позволит сделать оптимальный выбор, который не только полностью оправдает финансовые затраты, но и обеспечить должный уровень безопасности.

В некоторых случая будет вполне достаточно самодельного крючка, тогда как в других будет не хватать даже скрытого электронного замка.

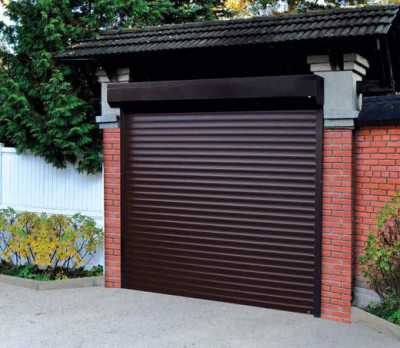

Рулонные ворота: отзывы: Плюсы и минусы рулонных ворот

Большинство пользователей выделяет много замечательных плюсов в работе. Марина: Такие ворота решила заказать для сада. Могу сказать, что ни разу.

Автоматические секционные ворота. Отзывы. Что скажут потребители?

Денис,33: Когда мне ставили автоматические секционные ворота, отзывы и комментарии соседей были разные, Потом поигрались пультом – это великолепно.

(с) 2014г. ABGate.ru — Статьи об автоматических воротах.Копирование информации с сайта возможно только с разрешения редакции.

Источники: http://zaborlike.ru/vorota/zapory-na-vorota-svoimi-rukami.html, http://1pogarazham.ru/vorota/furnitura/446-garazhnye-zapory, http://abgate.ru/5945-zapora-na-kalitku-svoimi-rukami.html

zabor-pro.ru

Как сделать надежный запор для ворот?

Каждый из нас хочет защитить свое имущество от посягательств злоумышленников. Для этого используются самые разные запоры. Однако навесные замки, как показывает статистика, не являются серьезным препятствием для преступников. Именно поэтому домашние умельцы придумали несколько способов, как изготовить простые, но надежные запоры для ворот. Каждый мастер может воспользоваться идеями и воплотить их для защиты гаража, участка, дома и так далее.

Запор-«вертушка»

Такой запор используется для ворот с двумя створками. Поэтому он наиболее популярен для гаражей и амбаров. Существенным преимуществом такого запора является плотное прилегание створок. Несмотря на то, что такой запор пользуется большой популярностью, его не производят на заводах, поэтому вам придется делать его самостоятельно.

Зачастую все элементы «вертушки» делают из дерева. Но вы также можете делать перекладину для замка из металла. Такая перекладина будет прочнее.

Перекладина поворачивается вдоль брусков, запирая дверь. Она закрепляется с помощью болта насквозь посередине. Створки упираются в блок двери во время запирания. Обычно предполагается, что с другой стороны гаража или амбара (например, из дома) имеется вторая дверь для входа.

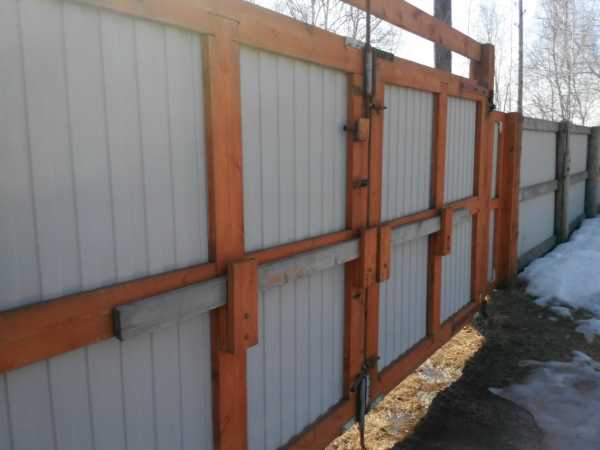

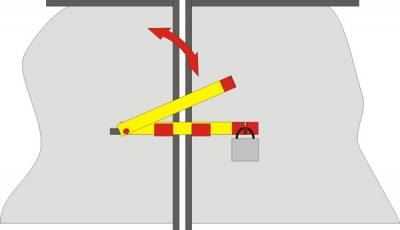

Запор-«шлагбаум»

Такой вариант делается еще проще, чем «вертушка». Отличие в том, что для создания запора «шлагбаум» вам потребуется закрепить брусок не посередине, а в отдалении от торца на 7-8 см. Важно иметь в виду, что в такой конструкции штырь имеет особое предназначение, потому что несет существенную нагрузку. Именно поэтому он должен быть особо прочным.

Штырь упирается шляпкой с внешней стороны, при этом надежно защищен от выворачивания. Когда дверь закрывается, брусок опускается, перекрывая вход. К подобным конструкциям можно также отнести запор-«шпингалет». Однако следует понимать, что такой запор допускает наличие люфта, потому что створки могут прилегать недостаточно плотно. Но запор надежен и прочен, а потому остается популярным. По сути, он представляет собой стержень, ходящий по салазкам и имеющий упор. Кстати, запор-«шпингалет» в отличие, к примеру, от вышеописанной «вертушки» можно без проблем купить в любом магазине.

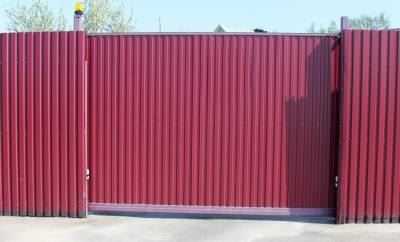

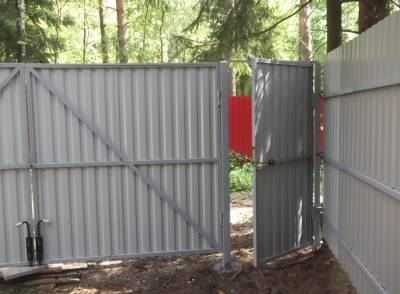

Ставим запор из профнастила

Такой запор можно также приобрести в магазине. Подобная разновидность популярна, потому что прочна и подходит для всех видов распашных ворот. Замок обычно крепится на раму из профильной трубы.

Запор представляет собой накладной механизм сдвижного типа, который приваривается к раме. Важно правильно установить такой запор. Так, если вы ставите на двустворчатые ворота, рекомендуется приобрести два запора.

Сначала непосредственно на раме отметьте будущее место расположения замка. Необходимо сделать это таким образом, чтобы вы могли без труда пользоваться запором.
Вам нужен металлический прут. Разрежьте его пополам. Отметьте место, где будут располагаться эти прутья, то есть входить в землю. Важно: прутья должны иметь достаточную длину для того, чтобы створки ворот надежно удерживались в закрытом состоянии.
Для создания углублений воспользуйтесь обычным ручным садовым буром. На раме приварите кольца – в них и будет вставляться запор. Совет: чуть выше вы можете прикрепить крюк – он нужен для того, чтобы запор в открытом состоянии имел опору.

Делаем запор для калитки

Если вы хотите сделать надежный запор для калитки, вам нужно купить в магазине щеколду с фиксаторами, расположенными с одной стороны. Длина щеколды не должна превышать 200 мм. При этом ее вес должен быть достаточно большим.

Прикрепите щеколду (можно и к двери, и к забору), фиксаторы должны быть направлены вниз, угол наклона — 40°. На самом деле, все очень просто: приложите щеколду и медленно наклоняйте ее. Как только стержень самостоятельно сдвинется вниз под действием собственного веса, положение щеколды нужно зафиксировать.

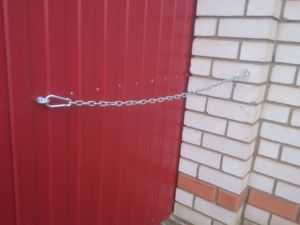

Вам нужен тросик, который следует протянуть через кольца (они выполняют роль направляющих). Один конец тросика привязывается к ручке, а второй выводится в тайное место. Теперь все предельно просто: для того, чтобы открыть дверь, нужно потянуть за тросик в известном вам потайном месте.

Низкая цена садового бордюра в компании "Арсенал Проектирование".

sv-rus.ru

Запоры на распашные ворота фото - Ремонт распашных ворот - Мариуполь сервис - Ремонт ворот шлакбаумов ролет

Как изготовить и установить ворота для забора из профнастила своими руками

Забор, калитка и ворота из профнастила - достаточно недорогое по цене, при этом надежное и эстетичное решение для ограждения дачного участка или частного дома. В этой статье мы постараемся как можно подробнее рассказать, как сделать ворота из профнастила своими руками. Ворота и калитка - важнейшие части ограждающей конструкции и одновременно - самая проблемная часть монтажа, которая потребует пристального внимания.

Знакомимся с видами металлических ворот из профнастила

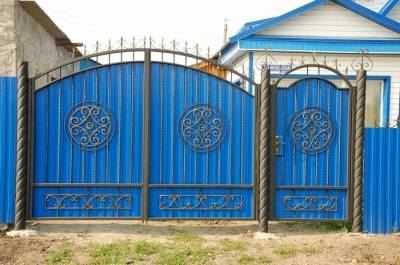

Ворота распашные из профнастила

Самые простые в конструкции и потому наиболее популярные. Подвешиваются на петли, раскрываются как обычные двери. Не требуют подготовки почвы под воротами.

Откатные ворота из профнастила

Благодаря роликовому механизму двигаются вдоль забора, не требуют много места, можно установить оборудование для дистанционного открывания.

Как изготовить распашные ворота из профнастила своими руками?

Предлагаем подробную инструкцию по изготовлению ворот из профнастила. Сделав эту работу самостоятельно, вы сэкономите немало денег.

Совет: Есть смысл заказать готовые ворота из профнастила у профессионалов, если они включают сложные элементы декора, например, художественную ковку.

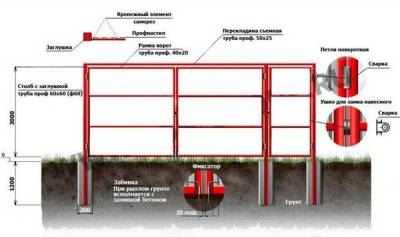

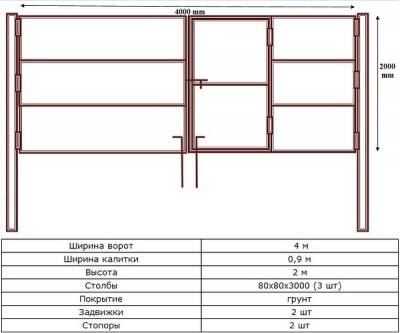

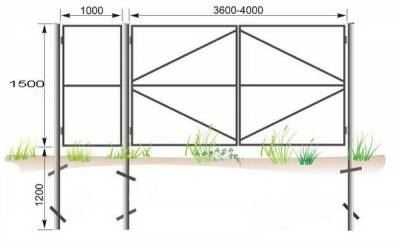

Конструкция распашных ворот из профнастила

Из каких элементов и материалов мы будем делать распашные ворота?

Стойки - опорные столбы, которые будут держать створки. Материал: круглая труба диаметром от 60-70 мм с толщиной листа не менее 2,5 мм или профильная труба не менее 60/60/2,5.

Рама - часть каркаса по периметру створок. Материал: стальная профильная труба 40/40/2 ( и меньше).

Поперечные усиливающие элементы - часть каркаса внутри рамы. Материал: стальная профильная труба 30/30/2 ( и меньше).

Листы профнастила - облицовка ворот и калитки. Материал: заборный профнастил с двухсторонним полимерным покрытием. Толщина не менее 0,5 мм. Высота гофра - 8-21 мм (C8. C10, C20,C21)

Петли для ворот из профнастила - обычные круглые, лучше с шариком. Размер определяется исходя из веса створки

Замок или запор для ворот из профнастила - проще всего засов и навесной замок

Стопоры - вертикальные задвижки в нижней части.

Дополнительные материалы:

Цемент + песок, мелкий щебень для закрепления стоек
Краска для обработки сварных швов
Рубероид для гидроизоляции лунки
Кровельные саморезы по металлу (5 ,5*19) или заклепки
Электроды для сварки.

Инструменты для изготовления ворот

Сварочный аппарат и защитные средства
Болгарка с диском по металлу
Рулетка
Строительный уровень ( лучше с магнитом)
Уголок
Щетка или шлифовальный круг для прочистки сварных швов
Ножницы по металлу для резки профнастила
Электродрель или шуруповерт с насадкой для ввинчивания саморезов.

Инструменты для монтажа ворот

Ручной или бензиновый ямобур.
Бетономешалка или емкость для бетонного раствора.
Лопата для заливки бетонной смеси.

Составляем чертеж ворот из профнастила

Представляем несколько возможных чертежей ворот и калиток из профнастила. Вы можете просто вставить свои размеры. Чертеж поможет вам не только точно представить себе будущие ворота, но и рассчитать необходимое количество материалов.

Внимание! При разработке схемы учитывайте зазор между створкой и грунтом равный 2-4 см, а также зазор между створками 2-3 см.

Обратите внимание! Использование диагональных прожилин ( лаг) усиливает прочность и улучшает внешний вид ворот, однако ведет к утяжелению створок и несколько затруднит расчет материала и сварку.

Размер ворот из профнастила должен соответствовать габаритам автомобилей, которые будут в них заезжать ( ширина авто + 1 метр - это минимум). При диагональном заезде ширина увеличивается.

Расчет количества материалов

Расчет ворот - обязательная процедура. Он необходим, чтобы точно понять стоимость ворот из профнастила, заказать материалы в нужном количестве и узнать массу створки для правильного подбора петель.

Столбы. Количество - 2 для ворот, 3 для ворот и калитки. Их длина на 1/3 будет уходить в землю. Над землей останется часть равная высоте забора.
Каркас и прожилины. Для расчета длины профильных труб подойдет простейшая формула периметра прямоугольника. При расчете длины диагональных прожилин воспользуйтесь формулой. где q - длина диагонали, а, b - стороны прямоугольника.
Листы профнастила - количество листов определяется по ширине створки. При расчете учитывается только полезная ширина листа.
Количество саморезов - 3-4 на один ряд каждого листа.
Петли - минимум по 2 на каждую створку. Для усиления можно делать 3.

Итак, материалы закуплены. Пора переходить к самому ответственному шагу - установке ворот из профнастила.

Монтаж ворот из профнастила в 5 шагов

1 шаг. Свариваем каркас ворот

Профили нарезаются болгаркой с диском по металлу в соответствии со схемой. Сварка выполняется по чертежу. Важно очень точно вымерять прямые углы. Для этого используют уголок. Чтобы все детали оказались в одной плоскости, подготовьте ровную площадку для выполнения сварочных работ и пользуйтесь уровнем. Полезные советы по сварке представлены в следующем .

Как сварить ворота из профнастила

2 шаг. Установка столбов

По нити, которая обозначает линию забора, с помощью ямобура или лопаты роем ямы под столбы для ворот в соответствии с планом. Для гидроизоляции ямы можно проложить стены рубероидом. При высоте забора 2-2,2 метра глубина ямы должна быть чуть больше 1 метра. Насыпаем и утрамбовываем подушку из щебня. Устанавливаем столб на подушку по уровню в 2-х плоскостях.

Заранее на столбе должна быть отмечена линия грунта. Заливаем яму бетонным раствором. При заливке раствор нужно утрамбовывать ( штыковать). Пока раствор не застыл, еще раз выверить положение по уровню.

Второй столб ставится строго на одной высоте с первым ( после забивки положить наверх профиль и проверить по уровню). Для предотвращения дальнейших скосов и деформаций рекомендуем сверху соединить столбы съемной профильной планкой. А снизу под землю на глубину 15-20 см между столбами проложить распорку, концы которой попадут в бетонный раствор.

Узнайте из , как надежно установить столбы ворот из профнастила на глинистый грунт

3 шаг. Приварка петель, запоров, стопоров

Все элементы привариваются на заранее отмеренные места. Особое внимание нужно уделить петлям. Для точности прикладываем к столбам каркасы створок. Ставим их на ровную опору ( например, стопку досок). Проверяем горизонталь по уровню. Привариваем петли к столбам и каркасу створок.

4 шаг. Обработка швов

Все сварные швы на столбах и каркасе необходимо тщательно прочистить и покрасить краской в цвет профиля, чтобы избежать появления ржавчины.

Подрезаем листы профнастила ножницами по металлу, чтобы они точно вписались в периметр створки. Далее прикрепляем их саморезами или заклепками внахлест на 1 волну. Лучше заранее прочертить прямые линии для саморезов в соответствии с линиями поперечных прожилин.

Распашные ворота своими руками. Механизм, привод, запоры для распашных ворот.

Обязательным элементом ограды земельного участка являются ворота и калитка. Более того, противопожарные ворота распашные являются обязательным условием сдачи в эксплуатацию любого промышленного объекта.

Правда, в отдельных случаях ворота могут выполнять и функции калитки, открывая не только проезд автотранспорту, но и позволяя проходить хозяевам и гостям. В настоящее время известно несколько конструкций ворот, среди которых распашные ворота являются наиболее популярными, несмотря на некоторые их минусы. Самым большим недостатком таких ворот является необходимость обеспечения свободного пространства в зоне открывания створок. По всем остальным параметрам, благодаря простоте конструкции, такие ворота превосходят остальные виды ворот.

Действительно, конструкция таких ворот насколько проста, что можно довольно легко изготовить распашные ворота своими руками. Как правило, такие ворота состоят из двух створок, открывающихся наружу проема или внутрь. Основная нагрузка приходится на петли ворот, поэтому при выборе готовой конструкции или изготовлении ворот самостоятельно, на них следует обратить особое внимание.

Кроме того, необходимо использовать надежные запоры для распашных ворот. Створки ворот изготавливаются в виде обшитого различными материалами каркаса. Для каркаса используется профилированный металлопрокат, для полотна можно использовать весь ассортимент листового материала, от профилированного листа до сэндвич-панелей.

Зачастую полотно ворот выполняется в виде кованой решетки, что существенно улучшает внешний вид всей ограды. Можно также использовать деревянные доски, но этот материал должен быть обработан защитными средствами, чтобы увеличить продолжительность их эксплуатации. В последнее время в конструкции устанавливается электрический привод для распашных ворот с дистанционным управлением, что еще больше укрепило их позиции на рынке строительных материалов и оборудования.

Однако в этом случае конструкция створок несколько отличается от створок стандартных распашных ворот. Чтобы уберечь механизм для распашных ворот от поломок во время сильных порывов ветра рекомендуется использовать полотно цельносварной конструкции.

Такие створки обладают более высокой прочностью и устойчивостью, а сама конструкция становится более жесткой из-за отсутствия сборных соединений. Сегодня производители предлагают два основных вида приводов для распашных ворот: линейные (червячные или гидравлические) и рычажные.

Каждый из видов имеет свои плюсы и минусы, а также определенную привязку к конкретным конструктивным особенностям ворот, например, к толщине опор или конструкции створок. На выбор виды привода также влияет масса створок и направление их открытия. Во всяком случае, выбирая автоматические распашные ворота, следует обратить также внимание на наличие аварийного разблокиратора створок, позволяющего открывать ворота при отключении электропитания.

Электромеханические запоры на распашные ворота

Следующим действием будет нарезка прутов одинаковой длины, которая соответствует необходимой рабочей длине. Если есть желание, то такой засов самостоятельно можно сварить за час.

Открыть снаружи их невозможно из-за отсутствия любого механизма.

Далее режутся пруты одинаковой длины, после чего к их верхней части привариваются еще короткие отрезки прута, чтобы запоры удобно фиксировались.

Подумать об утеплении стоит хотя бы потому, что без него до 60% тепла будет просто уходить через ворота.

Будет достаточно утеплителя слоем в пять сантиметров.

Металлическая пластина притягивается магнитом. Подарите своему гаражу или дому высокий уровень надежности – сделайте недорогой засов для своих распашных ворот, но при этом быстро и качественно. Именно типичные варианты являются самыми подходящими для установки на простые ворота гаражей. Чтобы самостоятельно сделать засов на ворота данного типа, понадобится брусок толщиной 50 мм и металлические полоски.

Запоры на гаражные ворота своими руками

Сделать запоры на гаражные ворота своими руками очень просто, а кроме того - очень важно, ведь это защитит Ваш автомобиль от угона или иных посягательств.

С криминальной стороны автомобиль всегда привлекает внимание, заставляет владельцев принимать высокие меры предосторожности.

Автоматические разновидности раздвижных гаражных ворот, которые относятся по большей части к импортному производству, обладают целой массой преимуществ.

А еще они обладают и одним существенным недостатком - они являются не слишком хорошо защищенными от взлома грубой силой, либо с помощью специальной техники.

Все конструкции автоматических ворот оборудованы расцепляющими устройствами, которые при внезапном отключении электричества отсоединят механизм ворот от привода.

Таким образом, автовладелец может открыть ворота ручным способом.

Механизм при этом является хорошо отрегулированным и для того чтобы открыть ворота не придется применять значительные усилия.

Для взломщиков это отличная возможность для того, чтобы открыть ворота гаража. Но все же, если установить запоры для гаражных ворот, тогда вероятность уменьшится.

В некоторых случаях устанавливают в придачу дополнительный замок навесного типа.

Есть смысл производить установку запоров для гаражных ворот в том случае, когда имеется второй выход – врезная калитка в воротах, а дверь во внутренних помещениях дома.

Кроме дополнительной защиты от взлома, фиксатор-запор для ворот гаража носит предохранительную функцию – это удержание ворот в открытом положении, чтобы не происходило самопроизвольного движения, включая срабатывание захлопывающихся замков.

Конструкций и вариантов исполнения запоров существует большое количество. Они могут различаться только местом расположения, типом конструкции, направлением запирающего движения.

Если выделить основные конструкции запоров для ворот гаража, тогда относительно направления запирания и места расположения это:

Горизонтальные (верхние и нижние, центральные) запоры для ворот

Вертикальные (такое же расположение)

Дополнительные – предназначены для того, чтобы запирать калитки и врезные двери.

Засовы запоров могут располагаться на полотне ворот либо на раме, однако сам механизм запора ворот гаража всегда основывается на том, что направление непосредственного запирания засова является перпендикулярным направлению движения самих ворот.

Чтобы купить запоры для гаражных ворот можно посетить специальные магазины и точки розничной продажи.

В зависимости от конструкции запоры могут быть:

Врезными

Накладными сдвижными

Накладными накидными

Поворотными, винтовыми и ригельными

С фиксацией: пазовая, пружинная и поворотная.

Как сделать запоры самостоятельно?

Многие интересуются, как сделать запоры на гаражные ворота? Однако хотелось бы уверить вас, что здесь нет ничего сложного. Изготовить запор может любой умелый человек.

Чертежи запоров и гаражных ворот, различные конструкции и многое другое можно найти во всемирной сети.

Для самых простых и надежных засовов не понадобятся труднодоступные материалы – подойдет стальная полоса, труба водопроводная, обрезки металла и уголок.

Практически все виды работ можно выполнять с помощью обыкновенных инструментов и газовой сварки.

Для конструкций распашного и поворотно-раздвижного типа подойдут почти все запоры.

Прекрасно показали себя при эксплуатации фляжные запоры на гаражные ворота. Их название происходит от молочного бидона – это фляга.

Данная конструкция прекрасно притягивает полотно ворот к несущей раме, а также открывается и закрывается очень быстро.

В особенности рекомендуют застежки для ворот, которые пружинятся, потому их рабочий ход способен достигать 70 мм.

Все необходимые функции без проблем исполняет контейнерный запор, который находится на гаражных воротах.

Самая главная особенность с конструктивной стороны – это кулачковый механизм, который способен вращать шток либо запирающую трубу. С легким усилием рук механизм способен преобразовываться в запирающий момент силы.

При исполнении в заводских условиях его оборудуют замком Mul-T-Lock HaspLock, имеющим повышенную степень секретности.

Это весьма значительный плюс данного запора. Для моделей сдвижных откатных ворот необходим вертикальный запор вместе с утоплением в специальные пазы.

Таким образом, запоры на гаражные ворота являются защитным устройством. Также проще изготовить шпингалетный запор сдвижного типа.

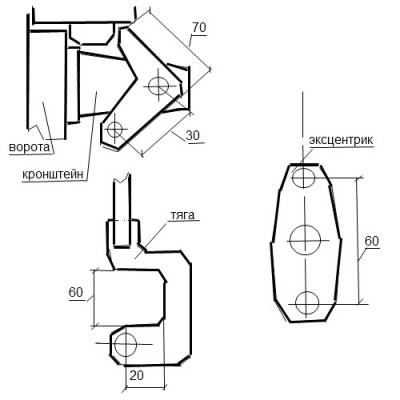

Схемы и чертежи:

Для него подойдет обыкновенный отрезок трубы с прорезанными специальным образом отверстиями.

В трубу надо вставлять отрезок из металлического прута либо обыкновенной арматуры. Принцип работы основан на обычном оконном шпингалете.

Есть также и некоторые недостатки: полотно ворот не притягивается к раме, для более плотного прилегания необходимо все проделывать вручную, прилагая определенное усилие.

Кроме всего прочего, для использования навесного замка необходимо будет приварить дополнительные петли к раме, а затем загнуть наружный конец штока для запирания.

При самостоятельном производстве в достаточной степени легкими являются разные запоры винтового типа. Они без проблем способны притягивать полотно, а с наличием двойной резьбы могут выполнять функции замка.

К единственному недостатку надо отнести длительность непосредственного открытия и закрытия данного типа конструкции.

Более сложный вариант – это запорные механизмы ворот гаража рулонного, секционного и подъемно-поворотного типа.

Процесс производства таких элементов, как запоры для гаражных распашных ворот является сложным с технологической стороны. Самодельный запор может мешать нормальной работе механизмов, а также испортить внешний вид ворот.

Про гаражные и секретные запоры можно сказать то же самое. Как бы там ни было без определенного опыта и умений будет очень сложно изготовить подобное изделие, так как оно должно быть незаметным и не мешать основным функциям ворот.

Лучше всего не делать этого, а найти специальную компанию, которая сможет справиться с вашим заказом в ближайшее время.

«Вертушка» для гаража

Обыкновенный запор «вертушка» могут использовать в двухстворчатых воротах гаражей, построек хозяйственного типа, а при необходимости - его устанавливают даже на калитку.

Такой вариант можно будет быстро собрать самостоятельно, он является прочным и без проблем закроет створки, не нужно также будет прилагать силу.

Купить вертушку в каком-нибудь строительном магазине нельзя, так как ее не выпускают, хоть она и популярна.

Работает данное устройство по простому принципу: перекладина прикрепляется по центру с помощью сквозного болта.

Она способна передвигаться поворотным движением вдоль брусков, которые имеют клинообразную форму. В процессе закрытия, створки будут упираться в дверной блок и плотно прилегать друг относительно друга.

При этом нет необходимости в наличии дополнительных засовов. С наружной стороны детали замка отсутствуют. По данной причине, вскрыть его - не получится.

Теперь вы сможете решить, выполнять запоры для гаражных ворот своими руками или же купить готовое изделие по доступной цене.

Источники: www.astprof.ru. domxata.ru. eco-vorota.ru. www.srub.info

http://vorota-servis-mariupol.narod.ru

legkoe-delo.ru

Упор в воротах своими руками

Фото с изображением упора на воротной створке

Распашные ворота можно считать идеальной конструкцией, если бы не один существенный недостаток — склонность самопроизвольно закрываться от малейшего порыва ветра. Результатом становятся царапины и вмятины на любимом авто, а иногда даже травмы различной степени тяжести на теле их хозяина.

Избежать неприятностей позволяют простые приспособления – фиксаторы для створок, что в народе называют упорами. Те, кто не осознал необходимость их использования, может подпирать распашные ворота любым, подвернувшимся под руку предметом, или отправиться в магазин за готовым стопором. А можно поднапрячь собственный разум, и сделать упоры своими руками.

Стопоры-запоры

Фиксатор для створок ворот по типу шпингалета

Самый простой и любимый домашними мастерами вариант. Стопор работает примерно так же как старомодный оконный шпингалет, но размеры его значительно внушительней. Серийно такое приспособление пока не выпускается, но его вполне можно сделать своими руками. Для этого понадобятся:

две стальные трубки (по одной на каждую створку распашных ворот) длиной около 15 см и диаметром в 1,6 см;
стальные пластины шириной в 10 см и длиной 15 см;
штыри, свободно входящие в патрубок, длиной не менее 20 см.

Весь процесс изготовления фиксатора своими руками состоит из нескольких этапов:

Стальные трубки привариваются к пластинам, а затем крепятся внизу ворот. Для створок, обшитых деревом, это делается при помощи саморезов, к металлическим створкам пластина просто приваривается.
К верхнему концу штыря под прямым углом приваривается рычаг, играющий роль рукоятки либо просто штырь, предварительно разогретый на газовой горелке, который изгибается и вставляется в патрубок.
Теперь открываем створку и находим место, куда необходимо будет вбить на глубину около 30 см ответную часть нашего «шпингалета». Учитываем, что штырь должен входить в нее не менее чем на 10 см. Не забываем о том, что створка ворот может располагаться немного выше, чем уровень подъезда.
Чтобы штырь не мешал открывать распашные ворота, выше запора привариваем крюк, на который будет опираться рукоятка штыря.

Но учитывайте недостатки этого приспособления. Ответную трубу, в которую должен опускаться штырь, зимой может занести снегом и ее придется откапывать, на что не всегда есть время. Можно обойтись и без ответной части, но в этом случае концы штырей должны быть заостренными. Такой фиксатор будет, конечно, менее надежен, чем исходный вариант, но на крайний случай и он сгодится. Если нет стальных труб нужного диаметра, можно немного видоизменить приспособление. Заменить его двумя или тремя петлями. Получится простая, но достаточно эффективная конструкция.

Упоры на карабинах

Створка фиксируется с помощью карабина

Оригинальное и дешевое решение проблемы создания своими руками. Для реализации потребуются (на каждую из створок распашных ворот):

грузовая стропа с металлическим крючком на конце;
небольшой карабин;
рым-болт с резьбой М8.

Из инструментов нужна дрель со сверлом Ф7, метчик М8 и вороток для него, любой клей-герметик. Если имеется опыт использования вышеуказанных инструментов, то монтаж фиксатора займет не больше получаса. Процесс будет состоять из следующих этапов:

На раме с внутренней стороны высверливаются два отверстия на одной высоте, и в них нарезается резьба.
Рым-болты обмазываются герметиком и вкручиваются в подготовленные отверстия.
Карабины надеваются на рым-болты, и в них продеваются грузовые стропы.

Крючки могут быть зацеплены за ворота соседнего гаража. Но ничто не мешает для этих целей использовать скобу, закрепленную на заборном столбе или стене. Можно закрепить на любой находящейся рядом прочной конструкции и получить дешевый и надежный упор, лишенный недостатков фиксатора-запора. К сожалению, вид у данного приспособления не очень привлекательный, что многие могут счесть существенным минусом.

Фиксатор-крюк для эстетов

Изображение фиксатора для удержания воротных створок в виде крюка

Весьма простое приспособление, но прекрасно справляющееся со своей задачей. Имеет респектабельный вид и даже позволяет фиксировать створки распашных ворот в двух и более положениях. Для изготовления нужны (на обе створки):

металлические уголки на 50 мм длиной в 80 см и в 15 см;
стальной прут с диаметром сечения в 12 мм длиной примерно в 1,2 метра;
сварочный аппарат, саморезы, дрель, тиски.

А теперь выполняем несколько несложных действий:

В большем уголке, который будет исполнять роль петли, с одной стороны сверлятся три отверстия для крепления к раме ворот. С другой стороны – два отверстия на краях, такого диаметра, чтобы в них свободно входил конец стального прута.
Теперь самое трудное — изготовление крюка. Одна сторона разогретого стального прута загибается кольцом (не забудьте оставить зазор, чтобы крюк можно было надеть на навес!). Другой стороне придается П-образная форма. Это сложно, но вполне возможно.
Теперь из меньшего уголка делается навес, для чего в нем сверлятся два отверстия с одной стороны для крепления к створке, а посередине другой стороны – одно отверстие для фиксации крюка.
Закрепляем уголки так, чтобы больший был на раме ворот, а меньший на створке. Можно для этих целей использовать саморезы (для деревянных ворот) или сварку (для металлических). Надеваем крюк на навес и окончательно загибаем кольцо.

Вот и все, длину крюка и расположение отверстий придется вычислять эмпирическим путем, экспериментируя со створками ворот. В результате получится простой, но надежный упор своими руками. Он позволит открыть створку полностью либо оставить распашные ворота приоткрытыми.

Стопор-упор

Металлический фиксатор изготовленный из труб

Простое приспособление, которое может использовать тот, у кого ворота обшиты деревом. Для изготовления его своими руками понадобится деревянный брусок и форточная петля. Один конец петли жестко закрепляется на конце бруска, другой – подвижно на створке ворот.

Можно сделать и металлический аналог данного приспособления, состоящий из трубы, подвижно закрепленной на створке. В нерабочем положении труба поднимается вверх, и здесь удерживается веревочной петлей. Чтобы зафиксировать ворота, достаточно опустить трубу. Для увеличения площади упора верх трубы следует срезать под углом.

Фиксатор-ловушка с собачкой и пружиной

Более сложное приспособление, которое имеет то преимущество, что позволяет фиксировать ворота автоматически. Оно состоит:

скоба с пазом, изготовленная из уголка 50 мм, которая крепится к створке;
собачка в форме крючка;
шарнир, что обеспечит подвижность собачки;
стальная труба диаметром 40 мм;
приваренная к трубе металлическая пластина толщиной в 4 мм;
резиновая прокладка, приклеенная к пластине. Она необходима, чтобы устройство работало бесшумно.
Упор для створок ворот с пружинкой

Труба с собачкой крепится на нужном расстоянии от стены. Скоба закрепляется на створке ворот. Принцип работы довольно прост. При движении створки, закрепленная на ней скоба приподнимает собачку, которая затем опускается и надежно фиксирует створку.

Подобное устройство можно расположить и в нижней части ворот, только придется снабдить его пружиной. Она будет возвращать собачку в горизонтальное положение. Чтобы впоследствии закрыть ворота, достаточно слегка опустить собачку ногой.

Фиксатор-ловушка без пружины

Чтобы его сделать, понадобится толстая стальная пластина, которую требуется изогнуть с одной стороны и приварить к изогнутому концу рукоятку. К нижней части пластины приваривается стальной прут, который впоследствии вставляется в неподвижно закрепленные на грунте скобы.

Важное условие! Для правильной работы упора необходимо, чтобы ровная часть пластины была намного длиннее, а, значит, и тяжелее, изогнутого участка. Тогда створка ворот при движении своей массой опустит изогнутый конец пластины. После, оставшаяся ровная часть под собственным весом опустится, поднимет изогнутый конец с рукояткой и зафиксирует ворота. Чтобы закрыть распашные ворота, достаточно опустить рукоятку вниз.

Описанные фиксаторы – далеко не все варианты стопоров от ветра для распашных ворот своими руками. Возможно, описанные приспособления послужат толчком для вашего воображения, и вы придумаете свой собственный оригинальный способ решения проблемы. А нам остается только пожелать удачи мастеру!

moyaograda.ru
