Что такое УЗО в электрике и для чего оно необходимо? Узо что это такое в электрике и цены


что это такое в электрике? Цена и расшифровка, отличия от автомата

УЗО – устройство защитного отключения, отсекающее подачу тока в цепь при утечке на землю и тем самым предохраняющее от поражения током. Этот тип электрооборудования используется там, где нет возможности подключиться к заземлению, а это не только в быту, но и на производстве, где утечка тока через металлический корпус, также очень распространенное явление.

Некоторые производители оснащают свою технику УЗО, благодаря чему, пользователю не приходится отдельно приобретать и устанавливать его.

Устройства защитного отключения – это электротехническая защитная аппаратура, предназначенная для работы в сетях переменного тока 220 и 380 вольт, в однофазных и трехфазных цепях. Прибор выполнен в корпусе из негорючего ПВХ и рассчитан на протекание тока различной величины.

УЗО выпускаются с пределом по току утечки с номиналами, согласно стандарту:

  • 10 мА;
  • 30 мА;
  • 100 мА;
  • 300 мА;
  • 500 мА;

Еще один параметр прибора – это номинальный ток нагрузки, который устройство может транзитом пропускать через себя.

Область применения

Поскольку устройства используются для защиты, то применять их целесообразно везде, где работают электрические аппараты, не оснащенные защитой от постороннего доступа, то есть там, где возможно случайное прикосновение.

В промышленности, для этих целей применяется заземляющий контур, однако, в большинстве жилых домов постройки советского периода, он отсутствует, и до появления УЗО в широком доступе, жители квартир подвергали себя опасности.

То же самое относится и к офисным электрическим сетям, серверным и другим помещениям, где используется электрическое оборудование и нет заземляющей шины.

УЗО используется в электрических сетях 220/380 вольт, для предотвращения электротравм, при пробитии фазы на корпус.

В большинстве случаев, появление потенциала на корпусе, не приводит к сбою в функционировании, поэтому, человеку, несведущему в вопросах электробезопасности, может показаться, что никакой опасности нет.

Устройство может устанавливаться перед конкретным прибором или на вводе в квартиру, в зависимости от необходимости.

Устройство

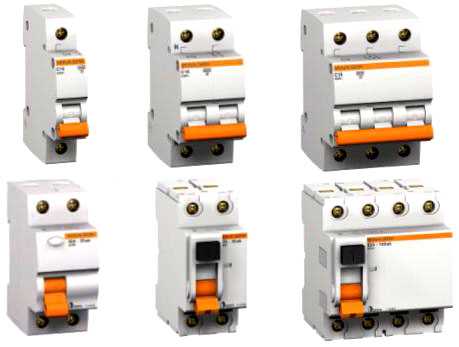

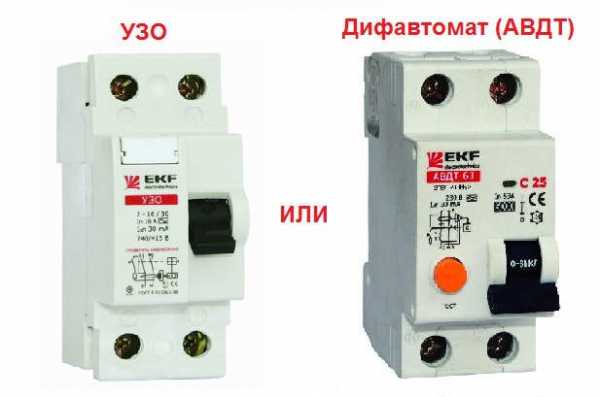

Не следует путать УЗО и автоматический выключатель, между ними есть существенные различия в конструкции, принципе действия и назначении:

  1. АВ предназначен для подачи или отключения нагрузки, защиты от короткого замыкания и перегрева.
  2. УЗО предназначено для предотвращения токов утечки и защиты от поражения током.
  3. АВ реагирует на выделение тепла при прохождении больших токов и токи КЗ.
  4. УЗО реагирует на ток утечки и не предохраняет цепь от КЗ и перегрева.

Тем не менее, очень часто можно встретить конструктивное исполнение в виде автомата и УЗО в одном корпусе, что достаточно удобно, особенно, если аппаратура размещается в небольшом щитке. Также, можно приобрести и отдельно каждое из устройств.

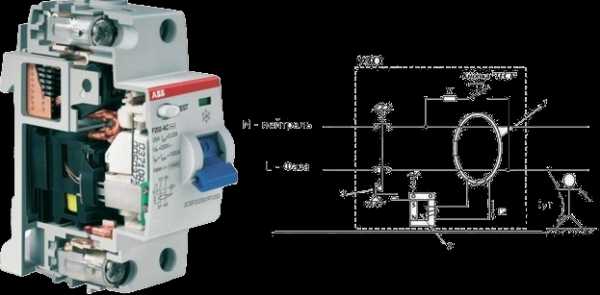

Работа УЗО построена на использовании дифференциального трансформатора тока, имеющего три обмотки – две первичных, включенных последовательно в фазный и нулевой провод и одну вторичную, от которой питается поляризованное реле.

Оно может быть электромеханическим или электронным, из-за чего различают электронные или механические устройства ЗО. Когда ток утечки отсутствует, первичные обмотки не возбуждаются.

В случае появления утечки на землю через корпус, сила тока в обмотках увеличивается, что приводит к появлению напряжения во вторичной обмотке, питающей поляризованное реле. Последнее приводит в действие пружинный механизм и отсекает потребителя от сети одновременно по нулю и фазе.

Где устанавливается?

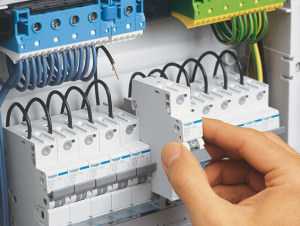

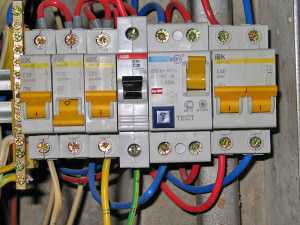

Устройства защиты устанавливаются в электрическом щите, либо непосредственно перед нагрузкой, но только после узла учета электрической энергии. Последний вариант, как правило, используется в технологических помещениях, и для нагрузки без стационарного сетевого шнура.

Обычно, применяется установка для отсечки какой-то конкретной нагрузки, так как УЗО установленное на вводе, отключит всю электросеть.

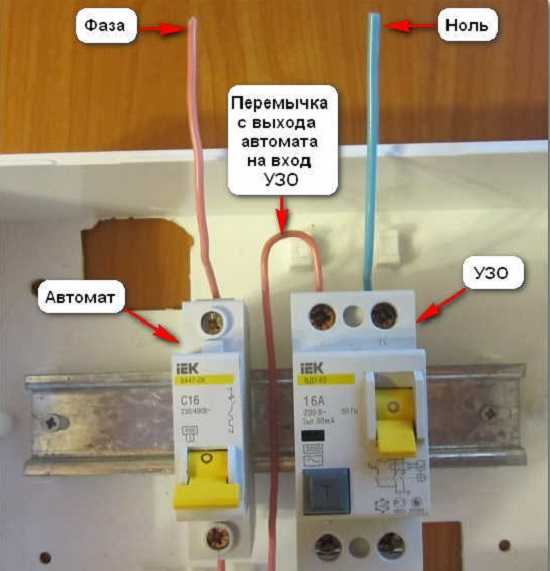

Порядок установки, начиная от счетчика:

  1. Автоматический выключатель.
  2. УЗО.

При установке комбинированного прибора, необходимость в сохранении такой последовательности отпадает.

Типы и классификация

Маркировка

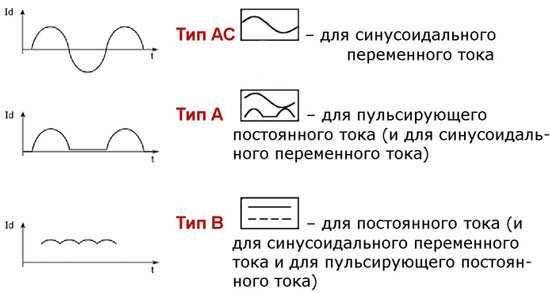

Принято различать три типа УЗО по роду дифференциального тока утечки, для чего наносится соответствующая маркировка на корпусе:

  1. АС – синусоидальный переменный, внезапный, либо нарастающий.
  2. А – синусоидальный переменный, внезапный, либо нарастающий и выпрямленный пульсирующий.
  3. В – переменный и постоянный.

Устройства классифицируются по следующим параметрам:

  1. По стойкости при импульсном напряжении:
    • отключающие ток при его наличии;
    • устойчивые к импульсному напряжению;
  2. По способу действия:
    • не имеющие вспомогательного питания;
    • подключаемые к вспомогательному питанию;
    • с питанием и автоматическим отключением при его отказе;
  3. По способу установки:
  4. По числу полюсов:
    • двухпроводные с одним полюсом;
    • двухполюсные;
    • трехпроводные двухполюсные;
    • трехполюсные;
    • четырехпроводные трехполюсные;
    • четырехполюсные;
  5. По виду защиты от перегрузок:
    • оснащаемые защитой от перегрузок;
    • без защиты;
  6. По возможности регулирования:
    • не регулируемые.
    • с плавной регулировкой;
    • со ступенчатой регулировкой;
  7. Технические параметры:
    • для однофазных цепей;
    • для трехфазных цепей;

Критерии выбора и стоимость

При покупке УЗО учитывается значение тока утечки, а также номинальный ток нагрузки, на который был рассчитан автоматический выключатель. Однако, для устройства защиты, данное значение должно выбираться на порядок выше, чем у автомата.

Дело в том, что диффавтомат довольно дорогостоящее оборудование и, как правило, дешевле приобрести модель без функции отключения в случае возникновения КЗ.

Выбранный же в соответствии с вышеописанным порядком, он не выйдет из строя, если произойдет замыкание, а выключатель обесточит цепь. Для жилых помещений рекомендуется устанавливать дифавтоматы с током утечки не более 30 мА, поскольку большее значение уже опасно для жизни.

Это оборудование, даже для бытовой установки, имеет достаточно высокую стоимость, что объясняется несколькими причинами.

Основная из них — это наличие дифференциального трансформатора, он выполняется из дорогостоящих материалов, и составляет до 50% всей стоимости.

Чем большее количество полюсов в аппарате, тем он дороже, кроме того, имеет значение конструкция реле – электромеханическое или электронное, а также наличие дополнительных опций.

Играет роль и название торговой марки. Так, например, аппарат на 30 мА, для установки дома, от российской компании IEK можно приобрести в среднем за 10 $. От известной же во всем мире французской Legrand минимум в два раза дороже.

Как правильно установить и подключить?

Схема подключения

Установка и монтаж любого электротехнического оборудования требует соответствующей квалификации, тем более, если это касается средств безопасности.

Для работы понадобится:

  1. УЗО.
  2. Крестообразная отвертка.
  3. Индикатор напряжения, мультиметр.
  4. Монтажный нож.
  5. Соединительные провода.
  6. Перфоратор, сверло и корпус для УЗО – в том случае, если монтаж производится непосредственно возле потребителя.

Этапы работы

Монтаж возле потребителя:

  1. Размечаем место установки корпуса и просверливаем отверстия для монтажа.
  2. Монтируем корпус и подводим провода.
  3. Проверяем отсутствие напряжения на фазе, зачищаем провода ножом и заводим в соответствующие разъемы с маркировкой L и N, строго соблюдая полярность, как указано на схеме.
  4. УЗО фиксируется на DIN рейке в корпусе, после чего можно подать напряжение и проверить работу нажав кнопку «TEST»

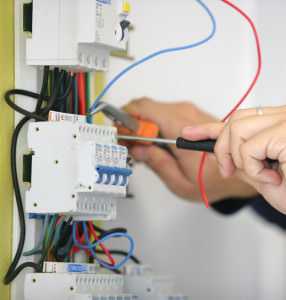

Монтаж в электрощите:

  1. Найти необходимую пару проводов и определить полярность.
  2. Отключить питание и зачистить проводники.
  3. Установить УЗО на DIN рейку и подсоединить провода, к соответствующим разъемам, соблюдая полярность.
  4. Включить питание и протестировать работу.

Современные аппараты защиты выполнены таким образом, что ошибиться в установке невозможно. Основная ошибка допускается на стадии расчета, как правило, это неверный выбор предела рабочего тока относительно параметров автоматического выключателя.

Если данное значение ниже или соответствует тому, на которое рассчитан АВ, то устройство защиты выходит из строя и в большинстве случаев, восстановлению не подлежит.

househill.ru

УЗО что это такое в электрике, схема подключения

Думаю, если Вы читаете эту статью, то уже начали задаваться вопросом: «Что такое УЗО в электрике?» Аббревиатура УЗО переводится как устройство защитного отключения и касается электричества.

В настоящее время электрическая проводка обеспечена надежной защитной оболочкой. Но и здесь иногда случаются утечки электричества. Они происходят в достаточно небольших размерах, но могут оказать пагубное влияние на человека. Вот здесь УЗО реагирует на превышение значения тока утечки и автоматически отключает поступление электричества.

В статье Вы сможете более детально познакомиться с тем, как это происходит. Вы прочитаете информацию о том, как УЗО может защитить помещение от угрозы пожаров. Изучайте информацию и применяйте полученные знания на практике.

Устройство защитного отключения (УЗО) – описание

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.

Для того, чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.

Если говорить языком, принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор, служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения, возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

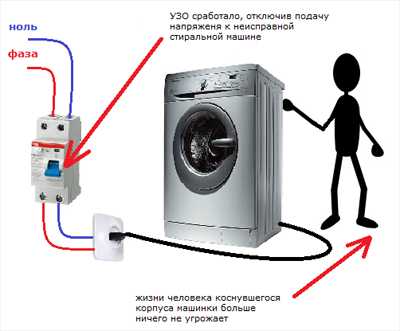

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.

Что понимается под выражением «утечка тока»? Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим, УЗО защищает от пожара, возникающего при замыкании при воспламенении тлеющей изоляции, и от поражения током людей.

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

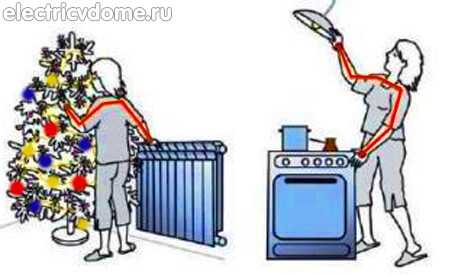

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу.

При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.

Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

УЗО – это прибор, защищающий от токов утечки путем отключения сети в случае их появления. В случае, когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Что такое узо в электрике

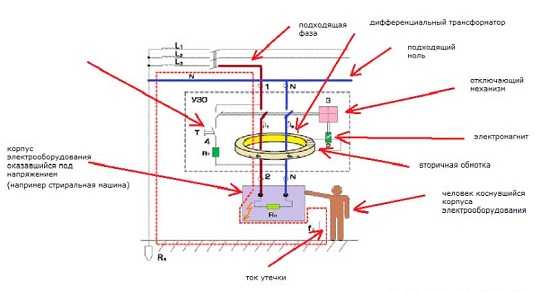

Принцип работы УЗО (УЗО-Д)

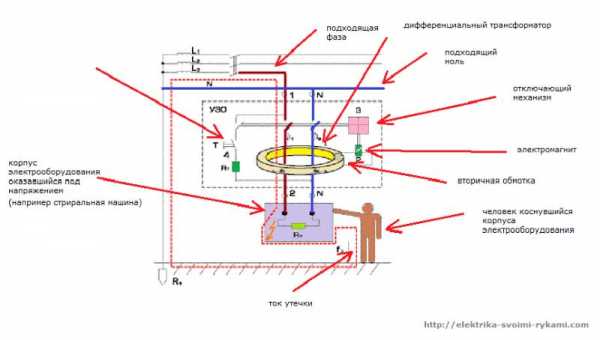

В основе работы УЗО-Д заложена фиксация тока утечки на «землю» и отключения сети при ее появлении. Факт утечки обнаруживается по разнице между токами: выходящим из УЗО и возвращающимся в него через нейтраль.

Если сеть в порядке, то они равны по величине, но противоположны по направлению. При появлении утечки, например, человек коснулся провода, часть тока уйдет через его тело «на землю» по другому контуру, и в итоге ток возвращающийся в УЗО через нейтраль будет меньше выходящего.

Такая же ситуация возникнет, если в каком-то электроприборе нагрузки нарушилась изоляция и под напряжением оказался корпус или другая деталь. Человек, задев за них создаст дополнительный контур «на землю», часть тока пойдет по нему и баланс нарушится (эта ситуация показана на рисунке).

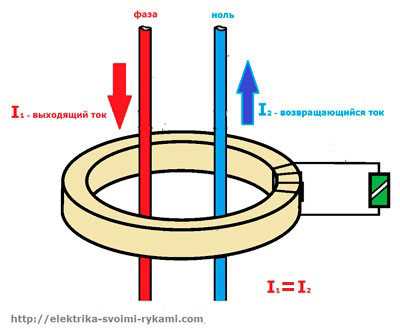

Разницу между выходящим и входящим токами засекает трансформатор с сердечником в виде кольца. Фазный провод и нейтраль N проходят внутри него и служат первичной обмоткой. Вторичная обмотка подключается к исполнительному механизму, размыкающему контакты.

Разумеется, при повреждении изоляции контур ответвления может образоваться и без «участия» человека, но и в этом случае УЗО также сработает и защитит участок сети от опасных последствий (например, нагрева и пожара). Символом «Т» на рисунке обозначена кнопка, включающая схему тестирования устройства – УЗО -Д должно сработать при ее нажатии.

Этот же принцип используется и для трехфазных устройств защиты, однако в них дифференциальный ток во вторичной обмотке появляется не только при утечках, но и при «перекосе фаз» (неравномерно распределенной между фазами нагрузке), поэтому разработаны дополнительные схемы, исключающие срабатывание из-за нарушения симметрии.

Что такое УЗО в электрике и как его правильно подключить

Практика показала, что УЗО, которое еще иногда называют дифференциальным выключателем, очень эффективное защитное устройство для быта, и сегодня только в одной Западной части Европы применяется сотни миллионов этих приборов разного типа.

Но все же, что такое узо в электрике? – это современное, очень эффективное, во многих схемах безальтернативное средство призванное защищать людей от поражения электричеством.

УЗО также защищает электроустановки от возникновения пожара, от возгорания, которое может произойти в результате протекания тока утечки.

Понятие – устройство защитного отключения, принятое в литературе, самым точным образом определяет значение этого прибора, само название говорит за себя – это оборудование отключающее электричество с целью защиты. Но, что и кого оно защищает?

Если автоматический выключатель должен защищать электрическую проводку, то УЗО служит на страже безопасности людей. Оно обеспечивает отключение напряжения при утечке тока на землю.

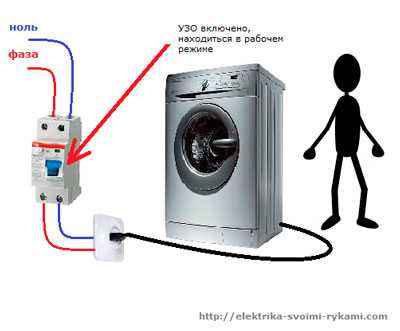

Что делает УЗО?

Устройства защитного отключения (УЗО) постоянно сравнивают ток, протекающий к электроприбору с током, протекающим от электроприбора (по нейтрали) и распознает утечку из электросети по появлению разницы между входящим и выходящим токами.

Когда разность токов достигает опасного для жизни человека значения (обычно это 30 мА), то УЗО отключает напряжение. Таким образом, ток утечки, текущий через поврежденную изоляцию или через тело человека, не успевают причинить вреда, т.к. время срабатывания УЗО очень мало.

В каких случаях УЗО оказывается полезно?

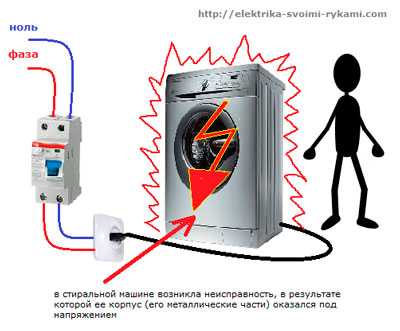

В случаях повреждения изоляции проводов в электроприборах. Например, внутри стиральной машинки повреждена изоляция на фазном проводе, в результате чего он коснулся корпуса.

Устройство защитного отключения (УЗО) тут-же отключит электричество, потому что ток, ушедший в квартиру по фазному проводу, не вернулся в УЗО (с корпуса машинки он по проводу «заземления» вернулся в щиток, минуя УЗО и следовательно, входящий и исходящий токи через УЗО оказались различны).

При неосторожном обращении с электропроводкой. Вот классический пример. Мужчина сверлит стену, опираясь голой ногой на батарею, и попадает в фазный провод. Ток, пройдя по цепи «металлический корпус дрели — рука — грудная клетка — нога — батарея» вызывает паралич сердца и/или остановку дыхания.

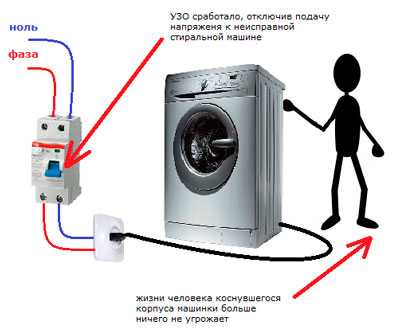

Но если есть УЗО, то оно сразу «почувствует», что часть тока не вернулось (та часть, которая прошла через человека и ушла в батарею). Напряжение будет отключено столь быстро, что беды не случится. Конечно, человека током дернет, но не более того.

Когда УЗО не поможет?

Увы, Устройства защитного отключения не так уж интеллектуально, чтобы различить, что именно включено в электрическую цепь — человек или лампочка. Если утечки тока нет — все в порядке. Почему тогда считается, что УЗО значительно повышает безопасность?

Да потому, что подавляющее большинство случаев поражения электрическим током так или иначе связано с утечкой тока — ситуацией, которую распознает УЗО. Вероятность возникновения опасных для жизни ситуаций (т.е. когда ток проходит через грудь) без утечки значительно ниже.

Сколько штук УЗО нужно иметь?

Точное количество приборов Устройство защитного отключения (УЗО), которое Вам потребуется, сможет определить лишь специалист после проведения соответствующих расчетов. Например, в однокомнатной квартире скорее всего будет достаточно одного УЗО, рассчитанного на ток утечки в 30 мА.

В четырехкомнатной квартире, где установлено пятнадцать групп розеток, лучше использовать 5 УЗО, а также по одному УЗО на всю группу освещения, электроплиту и водонагреватель. Для контроля всей электропроводки на входе в коттедж можно установить дополнительно к расчетным одно общее УЗО с номинальным отключающим током 300 мА.

Однако, чтобы не перегружать домашнюю сеть лишней автоматикой, рациональнее использовать дифференциальные автоматы.

В каких случаях установка УЗО нецелесообразна?

Например, в случае старой ветхой проводки. Свойство устройства защитного отключения (УЗО) обнаруживать утечку тока может принести больше проблем, чем пользы, если оно начнет непредсказуемо срабатывать.

А при старой электропроводке это может начаться в любой момент, даже при первом включении УЗО. Поэтому в такой ситуации лучшим выбором, возможно, будет не устанавливать УЗО в цепь электроснабжения всей квартиры, а в местах с повышенной опасностью использовать розетки с встроенным УЗО.

Прежде, чем купить устройство защитного отключения (УЗО) следует обратить внимание на маркировку прибора — на лицевой панели каждого УЗО обязательно должно присутствовать значение номинального тока, который оно способно проводить в продолжительном режиме, и номинального отключающего дифференциального тока, вызывающего срабатывание устройства. Остальные сведения можно располагать и на боковых поверхностях.

Стоит также отметить, что помимо оригинальных УЗО известных производителей на белорусском рынке появилось огромное количество самых разнообразных подделок УЗО неустановленного происхождения и имеющих часто привлекательный внешний вид, но по техническим параметрам не выдерживающих даже приемосдаточных испытаний.

Применение подобных устройств совершенно недопустимо, поэтому, при выборе УЗО необходимо обратить внимание и на наличие сопроводительной технической документации, в том числе обязательно двух сертификатов — сертификата соответствия и сертификата пожарной безопасности.

Виды УЗО

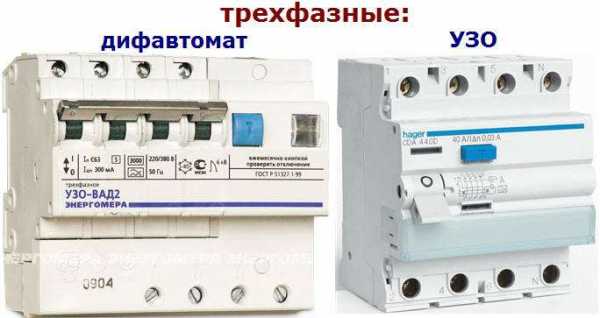

УЗО бывают разные — трехфазные и однофазные… Но на этом деление УЗО на подклассы не завершается. В настоящий момент на рынке присутствуют 2 принципиально различающиеся категории УЗО: Электромеханические(независящие от сети) и Электронные(зависящие от сети). Рассмотрим по отдельности принцип действия каждой из категорий.

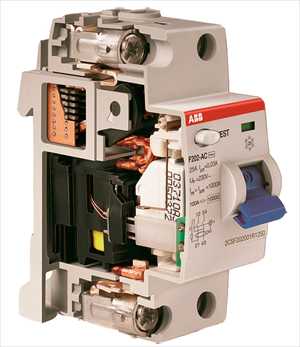

Электромеханические УЗО

Родоначальники УЗО – электромеханические. В основе принцип точной механики т.е. заглянув внутрь такого УЗО вы не увидите компараторов операционных усилителей, логики и тому подобного.

    Состоит из нескольких основных компонентов:
  • Так называемый трансформатор тока нулевой последовательности, его цель отследить ток утечки и передать его с неким Ктр на вторичную обмотку( I 2), I ут= I 2*Ктр (весьма идеализированная формула, однако отражающая суть процесса).
  • Чувствительный магнитоэлектрический элемент (запираемый т.е. при срабатывании без внешнего вмешательства не может вернуться в исходное состояние – защелка) – играет роль порогового элемента.
  • Реле – обеспечивает расцепление в случае если сработала защелка.

Данный тип УЗО требует высокоточной механики для чувствительного магнитоэлектрического элемента. В настоящий момент всего несколько мировых компаний продают электромеханические УЗО. Их стоимость значительно выше цены на электронные УЗО.

Почему же в большинстве стран мира получили распространение именно электромеханические УЗО? Все очень просто – данный тип УЗО сработает в случае обнаружения тока утечки при любом уровне напряжения в сети.

Почему этот фактор(независимость от уровня напряжения сети) столь важен?

Это вызвано тем что при использовании работоспособного(исправного) электромеханического УЗО мы гарантируем в 100% случаях срабатывание реле и соответственно отключение подачи энергии потребителю.

В электронных УЗО этот параметр тоже велик, но не равен 100%(как будет показано далее это связанно с тем что при определенном уровне напряжения сети схема электронного УЗО окажется не работоспособной), а в нашем случае каждый процент – это возможно человеческие жизни (будь то прямая угроза жизни человека при касании им проводов, либо косвенная, при возникновении пожара от обгорания изоляции).

В большинстве так называемых “развитых” стран электромеханические УЗО – это эталон и устройство обязательное к повсеместному использованию. В нашей стране постепенно идут подвижки в сторону обязательного использования УЗО, однако потребителю в большинстве случаев не дается информации о типе УЗО, что влечет за собой использование дешевых электронных УЗО.

Электронные УЗО

Такими УЗО наводнен любой строительный рынок. Стоимость на электронные УЗО местами ниже чем на электромеханические до 10 раз.

Недостаток таких УЗО, как уже писалось выше, не 100% гарантия при исправном УЗО получить его срабатывание в следствии появления тока утечки. Достоинство – дешевизна и доступность.

В принципе электронное УЗО строится по той же схеме, что и электромеханическое (Рис.1). Разница заключается в том, что место чувствительного магнитоэлектрического элемента занимает элемент сравнения (компаратор, стабилитрон). Для работоспособности такой схемы понадобится выпрямитель, небольшой фильтр,(возможно даже КРЕН).

Т.к. трансформатор тока нулевой последовательности – понижающий (в десятки раз), то также необходима цепочка усиления сигнала, которая кроме полезного сигнала также будет усиливать помеху(или сигнал небаланса присутствующий при нулевом токе утечки). Из вышесказанного очевидно, что момент срабатывании реле, в данном типе УЗО определяется не только током утечки, но и сетевым напряжением.

Если Вы не можете позволить себе электромеханическое УЗО, то брать электронное УЗО все же стоит, т.к. оно обеспечивает срабатывание в большинстве случаев.

Существуют также случаи, когда покупать дорогое электромеханическое УЗО не имеет смысла. Одним из таких случаев является использование при питании квартиры/дома стабилизатора, либо источника бесперебойного питания (ИБП). В этом случае брать электромеханическое УЗО смысла не имеет.

Сразу отмечу, что я веду речь о категориях УЗО их плюсах и минусах, а не о конкретных моделях т.к. Вы можете купить некачественно УЗО как электромеханического так и электронного типов. При покупке спрашивайте сертификат соответствия, т.к. многие электронные УЗО представленные на нашем рынке не сертифицированы.

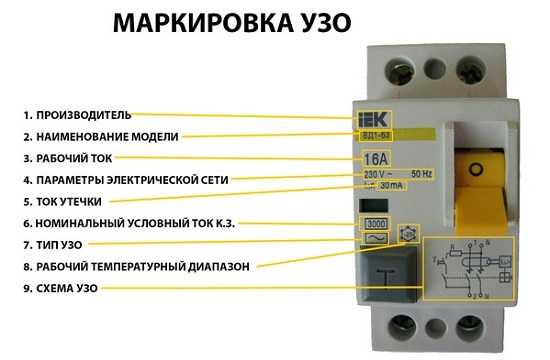

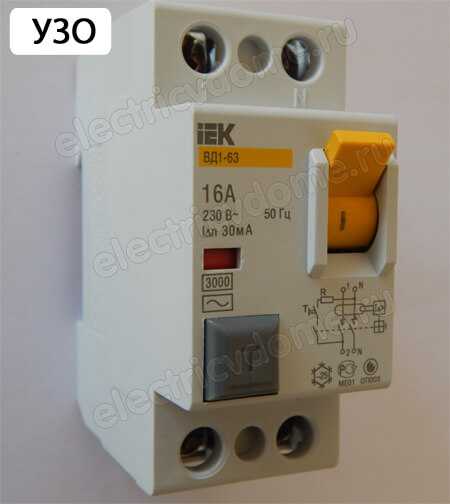

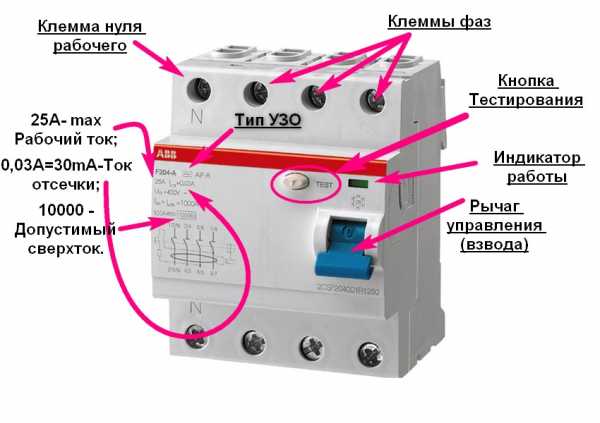

Характеристики УЗО

  • Производитель.

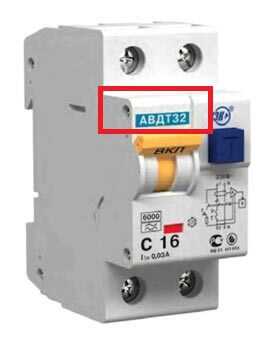

  • Наименование модели. В данном случае буквы «ВД», в названии модели, означают «Выключатель Дифференциальный».
  • Рабочий ток. Максимальная величина тока, который данное УЗО может коммутировать. Другими словами, если на линии, которое защищает УЗО с рабочим током 25А будет нагрузка 30А, устройство выйдет из строя.
  • Параметры электрической сети. Здесь указываются два основных параметра под которые рассчитанное данное устройство: напряжение – 230В и частота – 50Гц. Это стандартные характеристики для бытовой электросети в России.
  • Ток утечки. Величина тока утечки, при котором сработает УЗО.
  • Тип УЗО. В данном случае это устройство «АС», для переменного тока. Подробнее все типы мы рассмотрим далее.
  • Рабочий температурный диапазон. От -25 до +40 градусов Цельсия.
  • Номинальный условный ток короткого замыкания. Это величина возможного тока при КЗ, которое сможет выдержать УЗО без потери работоспособности, если будет защищена автоматическим выключателем соответствующего номинала.
  • Схема устройства УЗО. В зависимости от производителя, маркировки на устройствах могут незначительно отличаться, добавляться или убираться некоторые характеристики. Но основа везде одинакова и такие важные показатели как рабочий ток и ток утечки, указываются всеми и всегда.

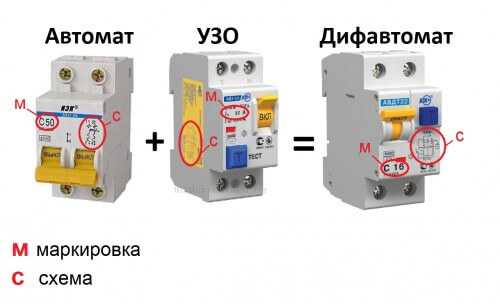

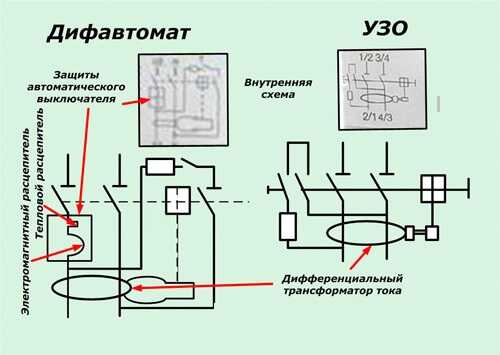

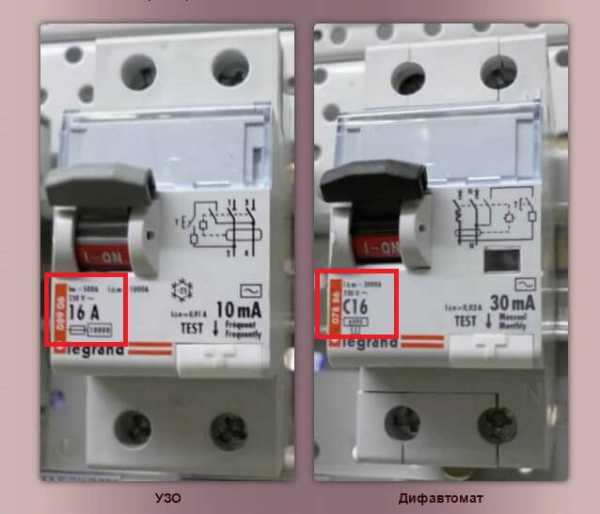

Отличие дифференциального автомата от УЗО

Устройство защитного отключения (УЗО) — коммутационный аппарат, который защищает человека от прямого или косвенного поражения электрическим током, а также контролирует текущее состояние электропроводки, и при возникновении в ней каких-либо повреждений в виде утечек, отключает ее.

УЗО не защищает электропроводку и электрооборудование от коротких замыканий и перегрузки — его самого необходимо защищать, устанавливая перед ним автоматический выключатель.

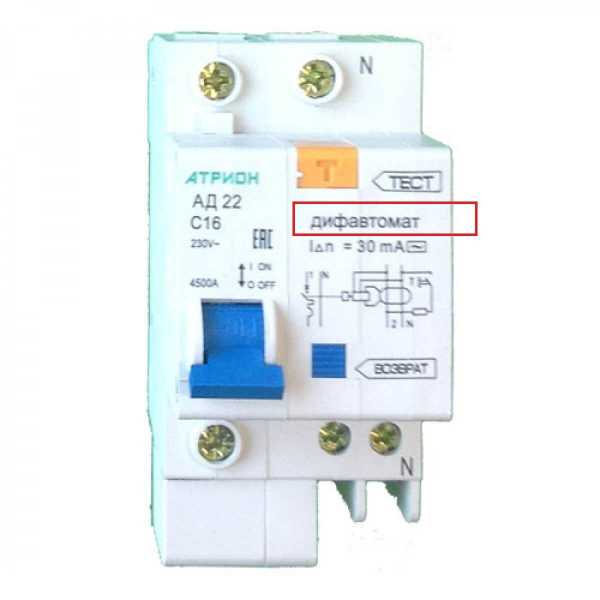

Дифференциальный автомат (дифавтомат) — это коммутационный аппарат, который совмещает в одном корпусе и автоматический выключатель, и УЗО, т.е. дифференциальный автомат способен защищать электрическую сеть от коротких замыканий и перегрузов, а также от возникновения утечек, связанных с повреждением электропроводки, электрических приборов и при попадании человека под напряжение.

Дифференциальный автомат = УЗО + Автомат.

Подключение УЗО в квартире

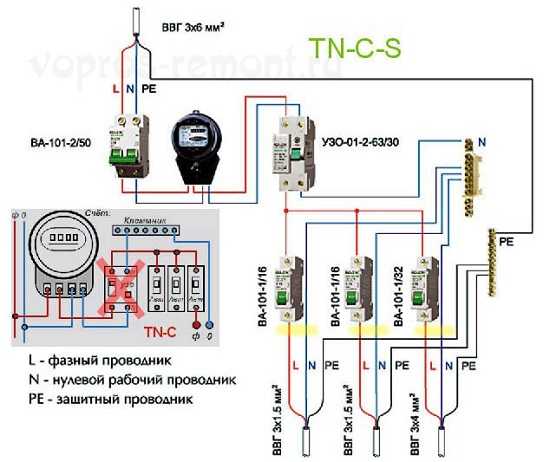

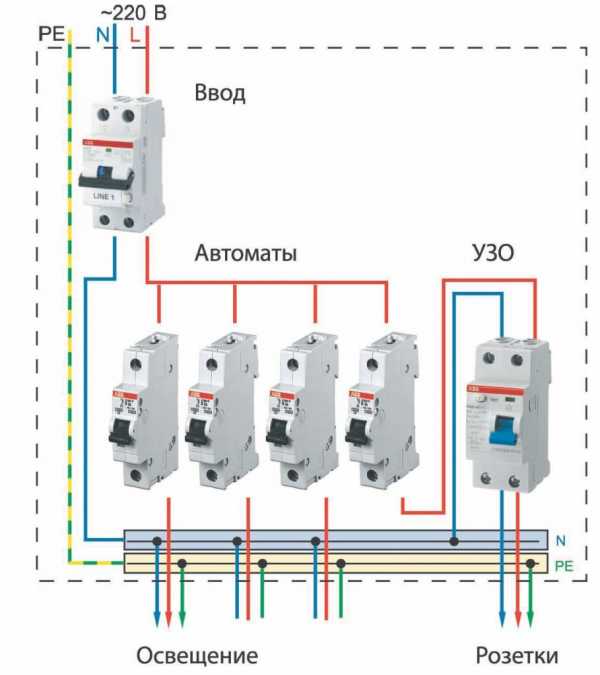

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.

Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.

Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.

    Помните, что:
  • Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
  • Потенциально опасные потребители должны быть защищены отдельными УЗО.
  • Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
  • Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»

Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.

Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.

Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.

    В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
  1. «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
  2. Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?

Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.

В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата.

В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.

Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.

Источники: electricvdome.ru, elektrika-svoimi-rykami.com, www.eplan.by, electricalschool.info, vopros-remont.ru, karkasnik.su

first-apartment.ru

Что такое узо в электрике. Устройство защитного отключения – электрик в доме

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое узо, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек. Для того чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает. Если говорить языком принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха. Практика показала, что УЗО, которое еще иногда называют дифференциальным выключателем, очень эффективное защитное устройство для быта, и сегодня только в одной Западной части Европы применяется сотни миллионов этих приборов разного типа.

Но все же, что такое узо в электрике? – это современное, очень эффективное, во многих схемах безальтернативное средство призванное защищать людей от поражения электричеством. УЗО также защищает электроустановки от возникновения пожара, от возгорания, которое может произойти в результате протекания тока утечки.

Понятие – устройство защитного отключения, принятое в литературе, самым точным образом определяет значение этого прибора, само название говорит за себя – это оборудование отключающее электричество с целью защиты. Но, что и кого оно защищает? Если автоматический выключатель должен защищать электрическую проводку, то УЗО служит на страже безопасности людей. Оно обеспечивает отключение напряжения при утечке тока на землю. Что понимается под выражением утечка тока?

Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим УЗО защищает от возникновения пожара возникающего из-за замыкания и тлеющей изоляции и от поражения током людей.

Для чего устанавливают устройства защитного отключения

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу. При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке. Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

Так, что такое узо? – это прибор защищающий от токов утечки путем отключения сети в случае их появления. В случае когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Где устанавливается УЗО

УЗО чаще всего устанавливают в тех цепях, в которых возможны утечки тока и может возникнуть опасность поражения людей электрическим током.

В доме или квартире такими опасными местами являются кухня и ванна, по вполне понятным всем причинам, поскольку там чаще всего существует повышенная влажность и именно эти места наиболее насыщены разного рода электрическими приборами, в которых может образоваться ток утечки, например, это может произойти со стиральной машиной или бойлером.

Поэтому, все бытовые приборы и розетки в этих и других помещениях должны быть защищены путем установки такого прибора защиты как УЗО.

Надо отметить тот факт что устройство защитного отключения хоть и предназначено для защиты человека от поражения электрическим током но работает оно только когда появляются утечки тока. То есть если человек возьмет и засунет два пальца в розетку – УЗО не сработает. А не сработает оно, потому что нет утечки тока, а человек в такой ситуации является обычной нагрузкой.

Надеюсь, данная статья помогла вам разобраться с вопросом, что такое УЗО в электрике. Если будут вопросы пожалуйста обращайтесь в комментариях, с удовольствием отвечу.

electricvdome.ru

Что такое УЗО в электрике Устройство, характеристики принцип работы

В данной статье, мы подробно поговорим о том:

  • Что такое УЗО в электрике?
  • Разберем как работает УЗО и принцип его действия.
  • Поговорим о стандартах.
  • Рассмотрим классификацию УЗО.
  • Конструкцию.
  • Основные характеристики.
  • Применение в быту.

Теперь, обо всем по порядку.

Что такое УЗО в электрике?

Аббревиатура УЗО  расшифровывается как - устройство защитного отключения (более точно, устройство защиты управляемое дифференциальным током, сокращенно дифавтомат УЗО-Д).

Устройство защитного отключения УЗО  (дифавтомат УЗО-Д)

Защита людей от поражения электрическим током остается одной из важнейших инженерных проблем с начала широкого применения электричества в промышленности и быту. Решить ее оказалось сложнее, чем защитить сами сети и электрооборудование от сверхтоков. Автоматические выключатели с тепловыми и электромагнитными расцепителями, успешно контролирующие ток нагрузки, не могут спасти человека, коснувшегося токоведущих частей, или деталей  под напряжением. Также с их помощью не удается вовремя реагировать на токи утечек, связанные с нарушением изоляции и снизить опасность возникновения пожаров. Заметно улучшить ситуацию позволила разработка устройств защитного отключения, отслеживающих появление дифференциальных токов и разрывающих цепь при их определенной величине. Подобные защитный устройства получили название УЗО–Д, в СССР они были разработаны в начале 70-х в лаборатории электробезопасности ВИЭСХ и производились на Гомельском заводе электроаппаратов. Сегодня на российском рынке представлены УЗО-Д как отечественных, так и зарубежных производителей.

Принцип работы УЗО (УЗО-Д)

В основе работы УЗО-Д заложена фиксация тока утечки на «землю» и отключения сети при ее появлении. Факт утечки обнаруживается по разнице между токами: выходящим из УЗО и возвращающимся в него через нейтраль. Если сеть в порядке, то они равны по величине, но противоположны по направлению. При появлении утечки, например, человек коснулся провода, часть тока уйдет через его тело «на землю» по другому контуру, и в итоге ток возвращающийся в УЗО через нейтраль будет меньше выходящего. Такая же ситуация возникнет, если в каком-то электроприборе нагрузки  нарушилась изоляция и под напряжением оказался корпус или другая деталь. Человек, задев за них создаст дополнительный контур «на землю», часть тока пойдет по нему и баланс нарушится (эта ситуация показана на рисунке). Разницу между выходящим и входящим токами засекает трансформатор с сердечником в виде кольца. Фазный провод и нейтраль N проходят внутри него и служат первичной обмоткой. Вторичная обмотка подключается к исполнительному механизму, размыкающему контакты. Разумеется, при повреждении изоляции контур ответвления может образоваться и без «участия» человека, но и в этом случае УЗО также сработает и защитит участок сети от опасных последствий (например, нагрева и пожара). Символом «Т» на рисунке обозначена кнопка, включающая схему тестирования устройства – УЗО -Д должно сработать при ее нажатии. Этот же принцип используется и для трехфазных устройств защиты, однако в них дифференциальный ток во вторичной обмотке появляется не только при утечках, но и при «перекосе фаз» (неравномерно распределенной между фазами нагрузке), поэтому разработаны дополнительные схемы, исключающие срабатывание из-за нарушения симметрии.

Общая схема. Принцип работы УЗО (УЗО-Д)

Как работает УЗО?

Рассмотрим как работает устройство защитного отключения (УЗО-Д) на наглядном примере :

Имеем двухпроводную электрическую цепь 220В (без заземления), конечным  потребителем которой является стиральная машина.  Для защиты от токов утечки в схему включено устройство защитного отключения. В нормальном режиме работы оно беспрепятственно пропускает через себя ток.

 Выходящий I1 ток и возвращающийся I2 равны.

В результате возникшей неисправности электродвигателя, корпус стиральной машинки оказался под напряжением.

Ничего неподозревающий человек касается корпуса машинки, в результате чего попадает под воздействие электричества.

 При возникновении тока утечки, часть тока ушло через тело человека на землю, возвращающийся ток становиться меньше выходящего. Устройство защитного отключения срабатывает.

Человек в безопасности.

Разобравшись как работает УЗО можно более плотно подойти к пониманию принципа его работы.

В примерах, описанных выше и на рисунке показаны УЗО с электромеханическим исполнительным механизмом размыкания контактов. В то же время нет никаких препятствий для использования электронных узлов с полупроводниковыми «выключателями». Действительно, сегодня предлагается множество электронных приборов защиты, стоимость их в несколько раз ниже, чем электромеханических, главные недостатки – не срабатывают при падении напряжения питания и более низкая надежность.

Стандарты

В настоящий момент в России разработан и принят пакет стандартов, регулирующих применение, характеристики и методы проверки УЗО-Д. Их действие распространяется на устройства переменного тока с номинальным напряжением не выше 440 В и номинальным током не более 200 А, применяемых для защиты от поражения электрическим током людей и их имущества от последствий развития тока утечек. ГОСТ Р 50807-95 (2001) содержит определения, классификацию, характеристики и перечень стандартных методик проверки. Также в нем есть полные списки документов, на которые ссылается этот стандарт. Что касается правил применения, то все необходимое изложено в ГОСТ Р-30331.3 (Защита от поражения электрическим током). Эти стандарты согласованы с международными и содержат исчерпывающий объем информации по устройствам защиты, управляемым дифференциальными токами. Добавим, что стандарт ГОСТ Р 50807-95 (2001) относит к УЗО-Д не все виды защитных устройств, работающих по принципу контроля дифференциальных токов. Согласно определению УЗО-Д считаются только механические коммутационные аппараты или комплексы, размыкающие контакты при достижении дифференциальным током  установленного значения. Устройство может быть реализовано в виде набора отдельных специализированных узлов, фиксирующих, измеряющих дифф. ток и узлов, разъединяющих контакты. Примером таких пространственно разделенных УЗО-Д могут служить системы защиты воздушных линий электропередачи. В то же время многочисленные электронные изделия с полупроводниковыми выключателями к стандартным  УЗО-Д не относятся.

Классификация УЗО (УЗО-Д)

Ниже представлена классификация устройств защиты по нескольким важнейшим признакам, информация соответствует ГОСТ Р 50807-95, но представлена в более удобном и систематизированном виде.

Классификация УЗО-Д

По способу действия:
  1. Без вспомогательного источника питания.
  2. Со вспомогательным источником питания:

С авт.  отключением при отказе источника с выдержкой времени без нее:

  • с авт. повторным вкл. при восстановлении работы источника;
  • без авт. повторного вкл. при восстановлении работы источника;

Без авт. отключения при отказе источника:

  • с отключением в опасной ситуации после отказа источника;
  • без отключения в опасной ситуации после отказа источника;
По способу установки:
  1. Стационарные:
  • монтаж стационарной электропроводкой
  1. Переносные:
  • монтаж гибкими проводами с удлинителями
По числу полюсов:
  • однополюсные двухпроводные
  • двухполюсные;
  • двухполюсные трехпроводные;
  • трехполюсные;
  • трехполюсные четырехпроводные
  • четырехполюсные
По виду защиты от сверхтоков и перегрузок по току полюсов:
  • без встроенной защиты от сверхтоков;
  • со встроенной защитой от сверхтоков;
  • со встроенной защитой от перегрузки;
  • со встроенной защитой от коротких замыканий.
По возможности регулирования отключающего дифференциального тока:
  1. Регулируемые:
  • дискретная регулировка
  • плавная регулировка
  1. Нерегулируемые.
По стойкости при импульсном напряжении:
  • с возможностью отключения при импульсном напряжении
  • стойкие при импульсном напряжении
По характеристикам наличия постоянной составляющей дифференциального тока:
  1. тип АС:
  • отключение при появлении или медленном возрастании переменного синусоидального дифференциального тока.
  1. тип А:

Отключение от дифференциальных токов:

  • синусоидальных переменных;
  • пульсирующих постоянных;
  • пульсирующих постоянных с модуляцией пульсацией до 0,006 А, с контролем угла контроля сдвига фазы, или без него независимо от полярности внезапных или медленно растущих дифференциальных токов.
  1. тип В:
  • отключение от дифференциальных токов:
  • синусоидальных переменных;
  • пульсирующих постоянных;
  • пульсирующих постоянных с модуляцией сглаженной пульсацией постоянного тока до 0,006 А;
  • постоянных от выпрямителей

Каждый из классификационных признаков – способ  действия, способ установки и др. используется не только для классификации, он также считается важнейшей характеристикой УЗО-Д. Кроме них имеется еще ряд характеристик общих для всех устройств защиты и отключения.

Конструкция УЗО

С технической точки зрения конструкция УЗО-Д не представляет собой ничего сложного или нового по сравнению с конструкциями автоматических выключателей. Более того, российские производители начали и освоили выпуск этих изделий как раз на базе автоматов ВА. Примером могут служить хорошо известные УЗО22 завода Сигнал, производимые на базе автоматических выключателей ВА66-29 и ВА88-29. У них механика свободного расцепителя, катушка, контакты, дугогасители – все такое же, как и у ВА. Более подробно вы можете ознакомиться с их конструкцией принципом работы и устройством в статье автоматический выключатель (бытовой). Отличие заключается только в модуле, управляемом дифференциальным током (МЗО), устройство и работа которого описаны выше. То же самое можно сказать и об УЗО, выпускаемых на основе зарубежных автоматов.

Характеристики УЗО

Стандарт ГОСТ Р 50807-95 (2001) дает рекомендуемые или предпочтительные значения характеристик УЗО-Д,  и производители, желающие сертифицировать свою продукцию в системе ГОСТ Р должны придерживаться этих значений, но также они вправе выпускать продукцию и с другими показателями (в этом случае они не получат сертификата соответствия ГОСТ Р 50807-95). Полный перечень характеристик имеется в этом же ГОСТе, здесь будут показаны только некоторые основные. Для важнейших характеристик стандарт предлагает следующие величины.

Таблица 1

НАИМЕНОВАНИЕ

ПРЕДПОЧТИТЕЛЬНЫЕ   ЗНАЧЕНИЯ

Номинальное   напряжение Un

100,   110, 120, 200, 220, 230, 240, 380, 400, 415, 440(В)

Номинальный ток In

6, 10, 16, 20,   25, 32, 40, 50, 63, 80, 100, 125, 160, 200 (А)

Номинальный   отключающий дифф. ток In

0,006;   0,01; 0,03; 0,1; 0,3; 0,5; 1; 3; 5; 10; 20 (А)

номинальный неотключающий дифф. ток I∆n

0,5 In

предельный неотключающий ток при нарушении симметрии фаз

6 In.

Время отключения УЗО определяется его конструкцией и зависит от значений номинального тока и номинального отключающего дифф. тока. В  ГОСТ Р 50807-95 имеются соответствующие таблицы, в качестве ориентира покажем время отключения устройства с номинальным отключающим дифф. током 0,030 А. При непосредственном прикосновении, вызвавшим дифф. ток номинального значения устройство сработает за 0,5 с, при двойном превышении номинала за 0,2 с, при дифф. токе 0, 25 А (восьмикратное превышение) УЗО-Д отключится за 0,04 с.

Применение УЗО

Устройство защитного отключения УЗО (УЗО-Д) применяются для защиты людей от поражения электрическим током в промышленности, сельском хозяйстве, быту и пр. Причем их нельзя рассматривать, как альтернативу другим мерам безопасности, более того стандарт  ГОСТ Р-30331.3 относит их к вспомогательным устройствам и дополнительным способам защиты от прямого прикосновения. Для этих целей, а также для защиты от косвенных прикосновений в РФ применяются УЗО-Д с дифф. током отключения порядка 30мс. Устройства с большим дифф. током отключения используются для защиты электрооборудования от последствий токов утечек (пожаров, выхода из строя обор.).

elektrika-svoimi-rykami.com

Что такое УЗО в электрике и для чего используется

Без мощных электробытовых приборов, которыми насыщены наши квартиры и дома, жизнь современного человека не будет такой комфортной и привычной. Мы уже не можем обходиться без стиральной машины и кондиционера, электрического бойлера и посудомоечной машины, не говоря уже о множестве мелких кухонных помощников. Но помимо очевидного блага все эти помощники таят скрытую угрозу здоровью и жизни при неправильной их эксплуатации. Чтобы обеспечить защиту человека от возможных проблем, применяются УЗО. Что такое УЗО в электрике, рассмотрим в этой статье.

Что такое

Аббревиатура УЗО означает устройство защитного отключения. Из названия следует, что это устройство предназначено для отключения подачи напряжения на электробытовой прибор в случае возникновения опасности для жизни и здоровья человека. Такая опасность может возникнуть в случае поступления напряжения на металлический корпус электробытовой техники, например, стиральной машины или электрической плиты.

Чаще всего это вызвано нарушением изоляции проводников внутри электробытовой техники по различным причинам: от старости, при больших скачках напряжения в электросети, при механических повреждениях. Конечно, если техника имеет пластиковый не проводящий электрический ток корпус, то опасность сведена к минимуму. Если же корпус выполнен из металла, нужно проявлять осторожность.

При одновременном касании такого металлического корпуса, находящегося под напряжением, и другого металлического токопроводящего предмета, например, смесителя или же отопительной батареи, через тело человека будет проходить электрический ток. Человек может почувствовать его как легкий укус. В таком случае подвергшийся действию тока пострадавший отделается только небольшим испугом. Если же величина тока будет значительной, то возможны мышечные судороги, остановка дыхания и сердечной деятельности. И как результат — летальный исход. Чтобы его вызвать достаточно тока величиной 50 мА и более.

Как следует из вышесказанного, происходит утечка тока, протекающего по цепи питания электробытового прибора. Это явление взято за основу принципа действия устройства защитного отключения. Оно измеряет разницу между током, идущим на потребителя электроэнергии, и током, вернувшимся от него. В том случае, если разница равна нулю, утечки не происходит, и угрозы жизни и здоровью нет. Если же УЗО обнаруживает разницу, другими словами, утечку тока, оно производит практически моментальное отключение питания.

Отличия УЗО и дифавтомата на рисунке

Так как это устройство учитывает разницу выходящего и входящего в него тока, оно получило еще название дифференциальный автомат или дифавтомат. Такое обозначение походит от английского слова difference, что означает различие, несходство.

Для обеспечения полной безопасности устройство защитного отключения необходимо ставить для каждого мощного потребителя электроэнергии, имеющего металлический корпус. Прежде всего — это стиральные и посудомоечные машины. Это условие обеспечивается прокладкой отдельной питающей электролинии проводом, имеющим повышенное сечение жил.

По требованиям Правил устройства электроустановок перед УЗО должен стоять общий автомат. Как известно, он обеспечивает отключение электропитания при коротких замыканиях. Благодаря этому исключается повреждение электрической техники и возникновение возгорания. Таким образом, установка обычного автомата и УЗО обеспечивает полную защиту здоровью и безопасность при любых видах повреждения электробытовой техники.

Видео “Электронное или механическое?”

Для чего используется

Как значит из названия, целью устройства защитного отключения является обеспечение безопасности для жизни и здоровья человека путем отключения питания от электробытового прибора за крохотные доли секунды.

Как отмечалось выше, для здоровья и жизни человека представляет опасность протекающий через него ток величиной в 50 мА. Поэтому для бытовых целей выпускаются устройства с порогом срабатывания по току утечки в 10 и 30 мА. Этих величин порога достаточно, чтобы обеспечить надежную защиту и, значит, исключить все возможные неприятные последствия.

Из чего состоит УЗО

Особенно актуальна установка устройства защитного отключения для помещений, в которых отсутствует заземляющий провод в розетках питания. Эта ситуация является типичной для домов старой постройки, электролинии которых не были рассчитаны на включение большого количества мощных нагрузок.

Поэтому, если отсутствует возможность прокладки заземляющей линии в розетках, а также заземления металлических корпусов всех электробытовых приборов, установка УЗО является единственно доступным и простым решением проблемы безопасности.

Конечно, наличие заземления не означает, что установка такого прибора будет лишней. Скорее, наоборот. Если при отсутствии заземления для срабатывания устройства в случае поломки электробытового прибора понадобится, чтобы человек к нему прикоснулся и получил легкий укус током, то присутствие заземления избавит от этого.

В случае нарушения изоляции, приведшей к попаданию напряжения на заземленный корпус прибора, УЗО сразу же сработает и отключит питание. Это объясняется тем, что в этом случае ток утечки будет идти не через человека, а сразу на заземленную шину, вызывая срабатывание защиты.

Где используется

Однофазное УЗО и схема работы прибора

В быту УЗО используется для защиты здоровья и жизни человека от поражения электротоком. Устанавливается оно, как было отмечено выше, в цепях питания мощных электробытовых приборов с металлическим корпусом. Стандартное место установки прибора — электрощит. В то же время его можно устанавливать в непосредственной близости от конечного потребителя, например, возле питающей розетки. Существуют варианты исполнения устройства, которые ставятся вместо самой розетки. Но такие приборы по стоимости выше традиционных устройств.

Следует отметить их применение в противопожарных целях. В этом случае порог тока утечки выбирается не менее 300 или 500 мА. Тока такой величины бывает достаточно для того, что проводка нагрелась до температуры, необходимой для загорания легковоспламеняющихся материалов. Это означает, что хоть и нет прямой угрозы жизни, но существует угроза пожара. Поэтому в противопожарных целях эти приборы также находят широкое применение.

Видео “Схема подключения УЗО”

Устройство защитного отключения – незаменимый атрибут как для дома, так и для работы или офиса. Вы узнаете, какая схема у данного прибора.



otoke.ru

Что такое УЗО

Электрическое УЗО - устройство защитного отключения. Оно сравнивает электрический ток, ушедший в квартиру, с током, который вернулся из квартиры. Если эти токи оказываются разными, УЗО срабатывает, отключая напряжение.

Принцип работы УЗО.

Внутри защитного электронного прибора помещены три разные магнитные катушки. Первая катушка пропускает через себя фазу, через вторую проходит ноль. Ток создает магнитные поля на входе и на выходе катушек прибора. При нормальной штатной работе взаимные поля уничтожают друг друга. Если на одной из катушек происходит дисбаланс, в случае нарушения изоляции проводника, происходит утечка тока в землю. При такой ситуации срабатывает третья катушка, которая имеет реле, отключающее питание.

В каких случаях срабатывает выключатель УЗО?

В случаях повреждения изоляции проводов в электроприборах. Например, внутри стиральной машинки повреждена изоляция на фазном проводе, в результате чего он коснулся корпуса. Выключатель УЗО тут же отключит электричество, потому что ток, ушедший в квартиру по фазному проводу, не вернулся в УЗО (с корпуса машинки он по проводу "заземления" вернулся в щиток, минуя электрическое УЗО и следовательно, входящий и исходящий токи через УЗО оказались различны).

При неосторожном обращении с электропроводкой. Например, мужчина сверлит стену, опираясь голой ногой на батарею, и попадает в фазный провод. Ток, пройдя по цепи "металлический корпус дрели - рука - грудная клетка - нога - батарея" вызывает паралич сердца и/или остановку дыхания. Но если есть УЗО, то оно сразу "почувствует", что часть тока не вернулось (та часть, которая прошла через человека и ушла в батарею). Напряжение будет отключено столь быстро, что беды не случится. Конечно, человека током дернет, но не более того.

При неосторожном обращении с электроприборами. Например, мужчина сидит на краю ванной, а в ванной - его жена, застрахованная на приличную сумму. И он случайно роняет ей в воду радиоприемник, включенный в розетку... Думаю, принцип ясен - ток не вернулся в УЗО, а ушел по трубам в землю и т.д.

Отметим, что ситуация, когда часть тока не возвращается в УЗО, называется "утечка тока". Причем часто токи утечки возникают вследствие ошибок электромонтажа. Во избежании критических ошибок для монтажа электропроводки обращайтесь к специалистам. Если у вас квартира или дом в Щелково, мы вам советуем вызвать дежурного электрика в Щелково для правильной установки устройства защитного отключения. Если для переборки щита и дополнительной установки УЗО требуется электрик в Пушкино, мы готовы оперативно приехать и профессионально выполнить такие работы.

Когда электрическое УЗО не поможет?

Увы, УЗО не так уж интеллектуально, чтобы различить, что именно включено в электрическую цепь - человек или лампочка. Если утечки тока нет - все в порядке.

Почему тогда считается, что УЗО значительно повышает безопасность?

Да потому, что подавляющее большинство случаев поражения электрическим током так или иначе связано с утечкой тока - ситуацией, которую распознает УЗО. Вероятность возникновения опасных для жизни ситуаций (т.е. когда ток проходит через грудь) без утечки значительно ниже.

Схема подключения УЗО.

Для обеспечения безопасности от поражения током вполне достаточно одного УЗО на всю квартиру. Обычно оно ставится перед автоматами защиты.

Другое дело, если вы устанавливаете только одно УЗО, встает вопрос удобства. Конечно, лучше, если в случае какой-либо проблемы с электропроводкой или электроприборами отключалась только соответствующая линия, а не обесточивалась вся квартира. Более чем одно УЗО, как правило, удается установить лишь в индивидуальный внутриквартирный щиток, специально для этого спроектированный. В "родном" щитке на лестничной площадке для этого обычно не хватает места.

Когда УЗО используется для какой-то одной линии, и с него ток поступает непосредственно к потребителю, оно должно иметь встроенный ограничитель максимального тока. Если поставить простое УЗО, то в случае короткого замыкания оно может выйти из строя. Или при долговременной перегрузке по току будет постоянно греться, и в конце концов также испортится (например, начнет отключаться без особой на то причины). Такое устройство, т.е. УЗО и "автомат" в одном корпусе, дифференцированный автомат, стоит раза в 2 больше, чем простое УЗО. Например, фирменные аппараты стоят соответственно порядка 50 и 100 долларов за штуку.

Таким образом, если Вы видите на простом УЗО надпись "40А", это не значит, что оно отключится при 60А, а значит, что при 60А оно через какое-то время перегорит.

В каких случаях установка УЗО нецелесообразна?

Например, в случае старой ветхой проводки. Свойство УЗО обнаруживать утечку тока может принести больше проблем, чем пользы, если оно начнет непредсказуемо срабатывать. А при старой электропроводке это может начаться в любой момент (даже при первом включении УЗО ;). Поэтому в этой ситуации лучшим выбором, возможно, будет не устанавливать УЗО в цепь электроснабжения всей квартиры, а в местах с повышенной опасностью использовать розетки с встроенным УЗО.Но лучше и правильнее обратиться к электрику и заменить электропроводку в квартире.

Если материал этой статьи был для вас интересен и полезен, поделитесь им со своими знакомыми в социальных сетях. Возможно, кому-то эта информация очень пригодится. C уважением, Королевский электрик в Мытищах.

elektrik-korolev.ru

Автомат узо что это такое

Что такое УЗО в электрике

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое узо, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек. Для того чтобы получить полное представление о том, что такое узо в электрике. о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает. Если говорить языком принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха. Практика показала, что УЗО, которое еще иногда называют дифференциальным выключателем. очень эффективное защитное устройство для быта, и сегодня только в одной Западной части Европы применяется сотни миллионов этих приборов разного типа.

Но все же, что такое узо в электрике. – это современное, очень эффективное, во многих схемах безальтернативное средство призванное защищать людей от поражения электричеством. УЗО также защищает электроустановки от возникновения пожара, от возгорания, которое может произойти в результате протекания тока утечки.

Понятие – устройство защитного отключения, принятое в литературе, самым точным образом определяет значение этого прибора, само название говорит за себя – это оборудование отключающее электричество с целью защиты. Но, что и кого оно защищает? Если автоматический выключатель должен защищать электрическую проводку, то УЗО служит на страже безопасности людей. Оно обеспечивает отключение напряжения при утечке тока на землю. Что понимается под выражением утечка тока?

Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим УЗО защищает от возникновения пожара возникающего из-за замыкания и тлеющей изоляции и от поражения током людей.

Для чего устанавливают устройства защитного отключения

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов. они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу. При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления. то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке. Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

Так, что такое узо? – это прибор защищающий от токов утечки путем отключения сети в случае их появления. В случае когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Где устанавливается УЗО

УЗО чаще всего устанавливают в тех цепях, в которых возможны утечки тока и может возникнуть опасность поражения людей электрическим током.

В доме или квартире такими опасными местами являются кухня и ванна, по вполне понятным всем причинам, поскольку там чаще всего существует повышенная влажность и именно эти места наиболее насыщены разного рода электрическими приборами, в которых может образоваться ток утечки, например, это может произойти со стиральной машиной или бойлером.

Поэтому, все бытовые приборы и розетки в этих и других помещениях должны быть защищены путем установки такого прибора защиты как УЗО.

Надо отметить тот факт что устройство защитного отключения хоть и предназначено для защиты человека от поражения электрическим током но работает оно только когда появляются утечки тока. То есть если человек возьмет и засунет два пальца в розетку – УЗО не сработает. А не сработает оно, потому что нет утечки тока, а человек в такой ситуации является обычной нагрузкой.

Надеюсь, данная статья помогла вам разобраться с вопросом, что такое УЗО в электрике. Если будут вопросы пожалуйста обращайтесь в комментариях, с удовольствием отвечу.

  • Главная
  • Выключатели и розетки

Чем отличаются УЗО и дифференциальные автоматы и что выбрать для оборудования щитка

Устройство защитного отключения (УЗО) – отключит электричество, если вы коснетесь рукой оголенного провода, если изоляция кабеля начнет «пробивать». Но оно совершенно не защитит проводку от короткого замыкания или перегрузки для этого нужен автоматический выключатель (автомат). Дифавтомат объединяет в себе функции узо и автомата. Что выбирать, узо + автомат или дифавтомат и как их отличить?

Как отличить УЗО от дифавтомата

  1. Прямое указание производителя. Иногда прямо на корпусе пишется «Дифавтомат» или «УЗО»

  • Маркировка. Если присутствует маркировка на русском языке, например у производителей IEK и EKF, то буквы «ВД» (выключатель дифференциальный) говорят о том, что перед вами УЗО, а буквы «АВДТ» (автоматический выключатель дифференциального тока) или «АД» (автомат дифференциальный) – дифавтомат.

  • Сила тока. На лицевой части корпуса самые большие цифры показывают номинальный ток. Если перед этими цифрами нет букв, то перед вами УЗО. Буквы «А», «В», «С» и «D» перед силой тока указывают на тип теплового и электромагнитного расцепителя, значит перед вами дифавтомат.
  • Схема. УЗО и дифавтомат на корпусе иногда имеют схему. В бо́льшей части они похожи, но в дифавтомате дополнительно находится тепловой и электромагнитный расцепитель.

    Подключение

    В распределительном щитке УЗО подключается вместе с однолинейным автоматическим выключателем (автоматом) по предложенной схеме:

    Схема подключения УЗО и автомата в щитке

    В такой схеме, в случае утечки электричества (например если пробила изоляция в стиральной машине) срабатывает УЗО, а если случается короткое замыкание или перегрузка, срабатывает автомат. Несколько преимуществ такого подключения:

    1. Отдельное устройство всегда выполняет функции лучше, чем комбинированное, следовательно связка УЗО + автомат всегда будет надежнее работать, чем дифавтомат.
    2. К одному УЗО можно подключить несколько автоматических выключателей. Например по этой схеме: В ней каждый из автоматов сработает при коротком замыкании или перегрузе, а УЗО сработает, если в сети появилась утечка.
    3. При срабатывании видно, что стало причиной отключения – перегруз/короткое или утечка. Соответственно, найти причину неисправности становится гораздо легче.

    Дифавтомат содержит в одном корпусе автомат и УЗО. В связи с этим у него только одно достоинство – он занимает меньше места в щитке, да и то, только в случае, если вы решитесь подключить всю комнату на один автомат.

    Что лучше УЗО + автомат или дифавтомат, посмотрим на схеме

    Рассмотрим типичную задачу для подключения в квартире. Подключение кухни:

    • Контур розеток;
    • Контур освещения;
    • Проточный водонагреватель;
    • Электроварочная панель;
    • Электродуховка;
    • Кондиционер.

    Под каждый из этих контуров в щитке необходимо оборудовать отдельный автомат. Также обязательно защитить кухню от утечек, т.к. это комната, в которой используется вода и существует вероятность затопления сверху.

    Подсчитаем места, занятые на DIN-рейке в варианте использования УЗО + автоматы:

    УЗО с автоматами

    А теперь решим ту же задачу с использованием дифференциальных автоматов:

    Дифавтоматы на рейке

    Как видно из схемы, на самом деле дифавтомат в реальных условиях занимает места больше, чем УЗО + автомат.

    Давайте подсчитаем, сколько денег придется потратить на приведенные выше схемы. Для удобства используем стоимость оборудования от ABB:

    Подсчет стоимости оборудования УЗО+автоматы

    Теперь такие же подсчеты сделаем для использования дифавтоматов:

    Подсчет стоимости дифавтоматов

    Получается, что использовать дифавтоматы в три раза дороже, чем связку УЗО + автоматы.

    Какой бы ни была надежной техника – со временем она ломается. В случае с УЗО, автоматами и дифавтоматами – ремонтировать сами устройства нет смысла – их меняют целиком. В случае поломки автомата, стоимость замены будет 2.15$ + услуги электрика.

    Внутри корпуса дифавтомата находится такой же электромагнитный и температурный автомат. В пределах одного производителя качество деталей идентичное, следовательно вероятность поломки автоматического выключателя за 2.15$ такая же, как и дифавтомата за 31$. Следовательно, преимущество, опять же, за связкой УЗО + автомат.

    Что выбрать, УЗО или дифференциальный автомат?

    Получается, что дифавтомат имеет два преимущества перед связкой УЗО + автомат:

    1. Дешевле;
    2. Экономит место на DIN-рейке ;

    Но эти преимущества проявляются только при формировании простой схемы, где используется только один выключатель в щитке. Что случается очень редко. В остальных случаях использовать связку автомат + УЗО лучше дифференциального автомата.

    Видео. Преимущества УЗО и дифавтоматов.

    В ролике наглядно показаны отличия подключения УЗО+автомат и дифавтомата, рассказаны плюсы и минусы обоих решений.

    Никакого смысла покупать ДИФ автомат не вижу. Стоят дороже, а функции выполняют хуже. На своих объектах устанавливаю только УЗО+автомат. Надежнее и дешевле получается. Да и в ремонте проще

    ALEX, ДИФ автоматы нужны для экономии места в щитке при определенных условиях. Есть еще автоматы со специальным табло и горящими веселыми лампочками.

    ALEX, судя по ценам в инете ДИФ автомат дешевле, чем УЗО+автомат.

    Vasiliy, ты статью почитай. Там в таблице все расписано. Если брать один ДИФ и одно УЗО+автомат, то действительно дороже получается, но в целом, если собирать рейку, то получится в 3 раза дешевле.

    Какую цель Вы преследуете при установке дифференциального автомата или устройства защитного отключения?

    Оставить комментарий Отменить ответ

    Преимущества диф-автоматов ABB перед конкурентами Инструмент для отверстия под розетку и порядок выполнения работ Что надо знать, чтобы правильно, надежно и безопасно подключить двухклавишный выключатель? Встроенные в столешницу розетки – отличный способ экономии места Встроенные в столешницу розетки очень функциональны и не нарушают

    Бестопливный генератор — способ заработать на безграмотности

    Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

    Ветряк для частного дома — игрушка или реальная альтернатива

    Power Bank с солнечной батареей — расчет на безграмотность

    Как выбрать солнечную панель — обзор важных параметров

    • Power Bank с солнечной батареей — расчет на безграмотность
    • Ремонт стабилизаторов Ресанта — тонкости и рекомендации
    • Почему стоит выбирать водонагреватель с сухим тэном

    Все права защищены © 2015

    «Электрика в доме»

    Учимся отличать УЗО от дифференциального автомата – 4 внешних признака

    18.04.2016 1 комменатрий 14 874 просмотров

    Очень часто неопытные электрики и домашние мастера не знают, как определить, что стоит в щитке – УЗО или дифавтомат. В результате ошибочно можно думать, что электропроводка защищена от перегрузок и утечки тока, хотя на самом деле, от первой небезопасной ситуации защита не предусмотрена, т.к. в щитке стоит обычное устройство защитного отключения. В этой статье мы не только рассмотрим функциональное отличие между двумя этими аппаратами, но и расскажем, как отличить УЗО от дифавтомата визуально.

    Различие по функциям

    Вкратце расскажем, чем устройство защитного отключения отличается от дифференциального автоматического выключателя. Все достаточно просто:

    1. УЗО срабатывает только тогда, когда в цепи обнаруживается ток утечки.
    2. Дифавтомат включается в себя функции устройства защитного отключения + автоматического выключателя. Итого, дифференциальный автомат срабатывает не только во время утечки тока, но и при коротком замыкании, а также перегрузки сети.

    В этом основное функциональное отличие между двумя аппаратами. Узнать, что лучше поставить УЗО или дифавтомат. вы можете в нашей соответствующей статье. Сейчас мы расскажем, как по внешнему виду отличить их.

    Визуальная разница

    Сейчас на фото примерах мы будем наглядно показывать, как определить, что именно установлено в щитке. Всего мы расскажем о 4 явных признаках, которые вам нужно обязательно запомнить.

    1. Смотрите, что написано на корпусе. Если конечно вы купили дешевую китайскую продукцию, вряд ли на боковой стенке или спереди будет написано, что это такое. Однако все отечественные аппараты, и даже некоторые зарубежные изделия имеют на корпусе четкое обозначение – «выключатель дифференциальный» (он же УЗО) или «автоматический выключатель дифференциального тока» (он же диффавтомат). Этот способ неудобен тем, что для того, чтобы отличить изделия, которые установлены рядом друг с другом, придется снять их с DIN-рейки, иначе название будет закрыто.
    2. Еще раз обратите внимание на название. Да, маркировка тоже дает четко понятие о том, что установлено в щитке. Согласно написанному в п.1 полному названию устройств можно понять, что такое «ВД», а что такое «АВДТ». Недостаток этого способа определения – на зарубежных аппаратах может не быть отечественной аббревиатуры, как, к примеру, на продукции Legrand.
    3. Смотрим на характеристики. Как на УЗО, так и на дифференциальном автомате, технические характеристики обозначены в виде цифр и букв. Так вот, если вы увидите цифру, а после нее букву «А», к примеру, 16А или 25А, это значит, что в щитке установлено УЗО, на котором обозначен номинальный ток. Если же на корпусе обозначена буква, а потом цифра, к примеру, C16, значит это АВДТ. Буква «С» в этом случае обозначает тип время-токовой характеристики. Подробнее о технических характеристиках автоматических выключателей вы можете узнать в соответствующей статье. Вот по этой методике можно запросто отличить аппараты. На фото ниже еще раз дублируем это правило:
    4. Смотрим на схему. Ну и последний, так сказать, контрольный способ, позволяющий отличить УЗО и дифавтомат – посмотреть на схему. На схеме дифференциального автомата будут дополнительно обозначены тепловой и электромагнитный расцепитель, которые отсутствуют на схеме выключателя дифференциального. Это отличие тоже является весомым при определении устройства.

    Дополнительно рекомендуем посмотреть видео, на котором наглядно показывается, как по внешнему виду определить, что установлено в электрощите:

    Вот мы и предоставили инструкцию для молодых электриков и домашних мастеров. Как вы видите, на самом деле ничего сложного нет, а различие между устройством защитного отключения и дифференциальным автоматом достаточно весомое. Надеемся, теперь вы знаете, как отличить УЗО от дифавтомата визуально!

    Будет интересно прочитать:

    Источники: http://electricvdome.ru/uzo/chto-takoe-uzo-v-elektrike.html, http://electricadom.com/chem-otlichayutsya-uzo-i-differencialnye-avtomaty.html, http://samelectrik.ru/uchimsya-otlichat-uzo-ot-differencialnogo-avtomata.html

  • electricremont.ru


    .
