Как правильно проводится армирование ленточного фундамента. Правильное армирование ленточного фундамента

Армирование ленточного фундамента - правила и советы опытных строителей

О том, что качественно выполненный фундамент является главным условием долговечности жилья, говорить не приходится, так как это известно всем. Но есть ли необходимость дополнительно укреплять основу под постройку, выполняя армирование ленточного фундамента, и какие правила существуют для этого? Перед тем, как закладывать проект будущего дома, решаются данные и ряд прочих вопросов.

Назначение армирования, разновидности материала

Перед тем, как начать строительство, необходимо произвести оценку почвы и нагрузки на будущий фундамент. При наличии грунтовых вод или в случае слишком мягкого поверхностного слоя почвы нередко наиболее подходящим решением является свайный вариант. Однако существует и альтернатива — армирование ленточного фундамента. При этом прочный каркас принимает на себя нагрузку, тем самым позволяя избежать преждевременной деформации бетонной конструкции.

Ошибочно полагать, что такие меры требуются только в случае, когда планируется крупная или многоэтажная постройка, включая объекты с плитными перекрытиями. Нередко армирование ленточного фундамента своими руками выполняется даже при строительстве забора. Например, когда задействованы тяжелые материалы. Если же возводится каркасный дом или коттедж на твердой почве, то особой необходимости в дополнительном усилении нет.

Не так давно единственным материалом, посредством которого можно было увеличить жесткость основы под постройку, были металлические стержни. Но сегодня появился альтернативный вариант — армирование ленточного фундамента стеклопластиковой арматурой. Эти прутья также хорошо выдерживают нагрузку, а крепятся между собой пластиковыми хомутами или вязальной проволокой.

Расчет количества материала, схема армирования

Особенностью ленточного фундамента служит тот факт, что он пролегает по всему периметру постройки, а также проходит под внутренними стенами будущего дома. Соответственно, рассчитать общую длину расходного материала не составит труда.

Первым делом получаем значение периметра объекта, затем прибавляет к данному значению длину внутренних стен. Следующим шагом это число необходимо умножить на количество прутьев, указанное в составленной заранее схеме.

Расчет армирования ленточного фундамента подразумевает также оценку нагрузки постройки и выбор на основе этого диаметра стержня. ГОСТами определено, что минимально допустимым значением является 12 мм. При оборудовании фундаментов, рассчитанных на большие нагрузки, следует использовать 14 мм и 16 мм. В более простых случаях бывалые строители задействуют 6, 8 и 10 мм.

Схема армирования ленточного фундамента заключается в том, чтобы укрепить обе его части: верхнюю и нижнюю. С этой целью создается конструкция, состоящая из двух горизонтальных рядов, которые соединены вертикальными прутьями. Именно горизонтальные стержни принимают на себя основную часть нагрузки, тогда как прочие элементы являются только крепежными и придают жесткость конструкции.

Как правильно укрепить углы фундамента

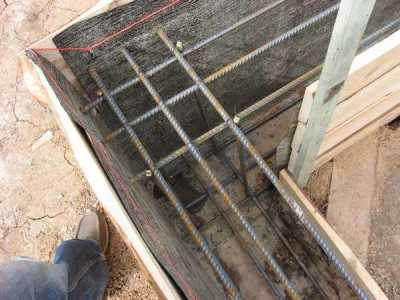

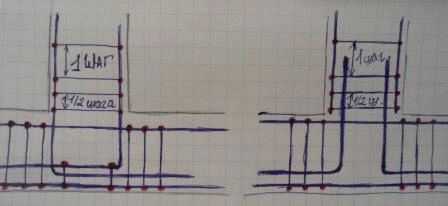

От того, насколько верно будет выполнено армирование углов ленточного фундамента, зависит долговечность постройки, так как на данные участки приходится самое сильное напряжение. При этом играет роль вид угла. Когда выполняется усиление Т-образного соединения, в качестве одного из вариантов можно использовать сетку, ячейки которой имеют размеры 20 х 20 см. Такие сетки располагаются в горизонтальных плоскостях, а каждые 60 см к ним крепится поперечный прут.

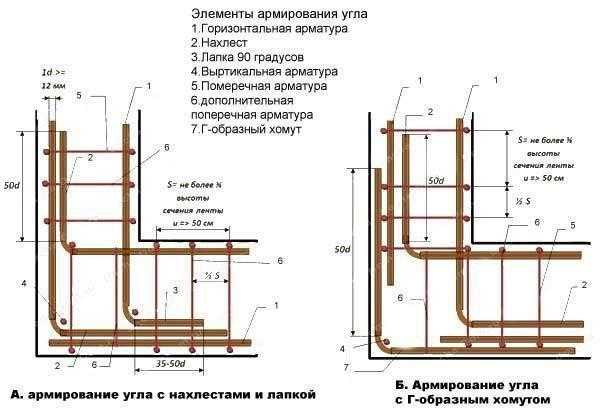

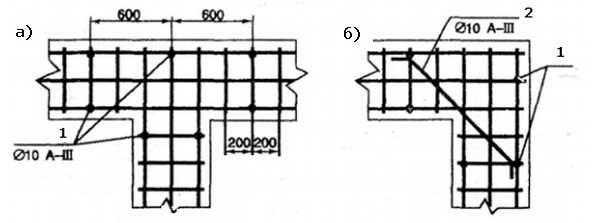

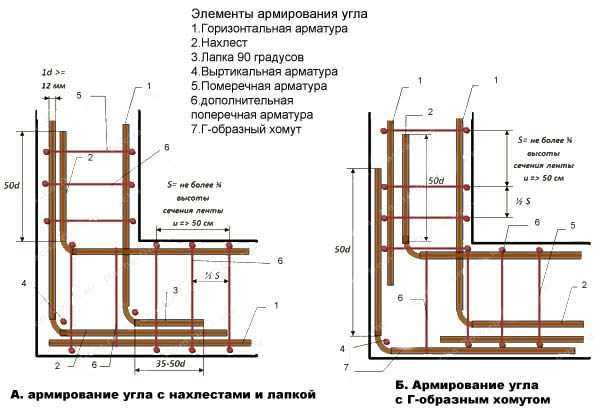

Правильное армирование углов ленточного фундамента Г-образного типа также может быть выполнено посредством установки сетки в верхней и нижней части основы. Единственной отличительной особенностью при этом является дополнительное усиление в виде стержня, который крепится под углом 45о относительно наружных линий конструкции:

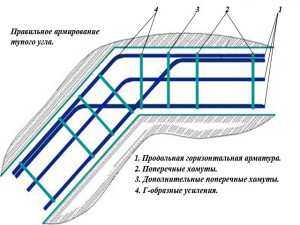

На рисунках позицией 1 обозначены поперечные прутья, позиция 2 — усиление в виде металлического стержня.

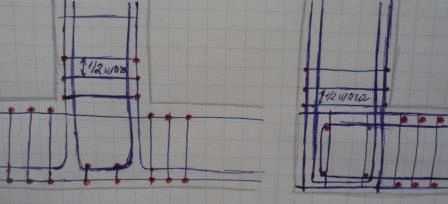

В качестве альтернативы используется и другие варианты, например армирование с помощью П-образных элементов:

Укрепление фундамента Г-образными элементами выглядит следующим образом:

Правила усиления основы под постройку

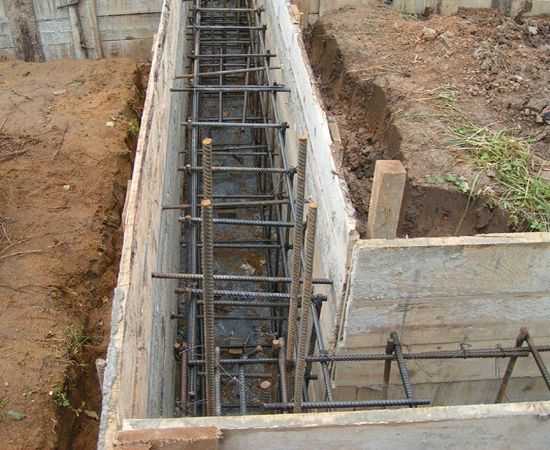

Этап, когда закладывается металлический каркас в будущий фундамент, требует особой внимательности, чтобы в дальнейшем избежать возникновения неприятностей в виде деформации основы под постройку. Правильное армирование ленточного фундамента осуществляется из цельных стержней. В идеальном проекте весь каркас выполняется из такого материала, однако, не всегда есть подобная возможность, поэтому рекомендуется соблюсти данное правило хотя бы на угловых участках.

На всей остальной протяженности правила армирования ленточного фундамента допускают использование прутьев, длина которых короче стороны постройки. Но при этом необходимо проследить, чтобы имелся достаточный запас, то есть стержни крепятся внахлест.

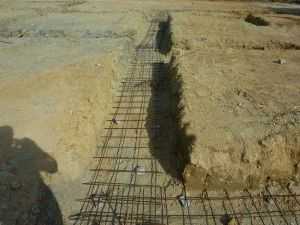

После того, как подготовка траншеи будет закончена, на дно ее укладывается слой песка и щебня. Оборудование металлического каркаса осуществляется сразу после того, как построена опалубка.

При этом необходимо, чтобы края арматуры находились на некотором расстоянии от опалубки (оставляется запас до 5 см). Важным моментом является определение количества горизонтальных рядов металлических прутьев. Так, в особых случаях, когда фундамент планируется достаточно глубоким, используется до четырех рядов горизонтально расположенной арматуры. Необходимо также закладывать арматуру на некотором возвышении над грунтом. Делается это посредством кирпичей, так как высоты в 5-7 см вполне достаточно, чтобы избежать соприкосновения арматуры с почвой.

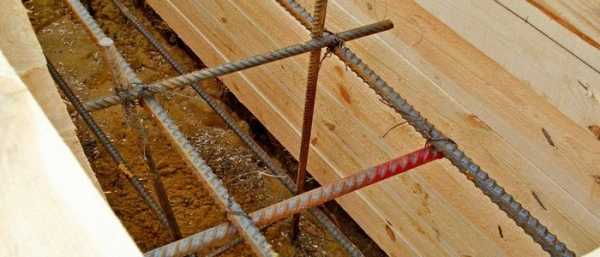

Что касается крепления прутьев между собой, то здесь рекомендуется избегать сварки, так как это может явиться причиной образования коррозии в местах сварных швов. Технология армирования ленточного фундамента предполагает заливку бетона послойно. Заглубление металлических прутьев необходимо производить с большим запасом, то есть арматура погружается в бетонную смесь на расстояние не менее 5 см, что позволит свести на нет распространение необратимых коррозийных процессов.

Армирование монолитного ленточного фундамента предполагает использование прутьев большего диаметра при установке их в горизонтальной плоскости. Это объясняется тем, что на данную часть каркаса приходится наибольшая нагрузка. Металлические поперечно расположенные стержни достаточно использовать на порядок меньшим сечением.

nafundamente.ru

Правильное армирование ленточного фундамента видео. Правильный фундамент. KakPravilno-Sdelat.ru

» Правильный фундамент

Армирование ленточного фундамента за минимальное время

Строительство ленточного фундамента более трудоемко по сравнению со строительством плитного и столбчатого и требует большого расхода строительных материалов. Однако армирование ленточного фундамента делает его самым долговечным из всех видов и позволяет применять на неоднородных грунтах с неравномерной осадкой.

Содержание

Армирование ленточного фундамента – что значит эта операция?
Схема армирования ленточного фундамента – для чего разрабатывается?
Основные правила армирования фундамента

Армирование ленточного фундамента – что значит эта операция?

Армирование ленточного фундамента

Ленточный фундамент – это железобетонная полоса (лента), представляющая собой замкнутый контур под всеми несущими стенами здания и равномерно распределяющая вес возведенного сооружения по всему своему периметру. Правильно построенный фундамент противодействует напору вспучивания грунта при его промерзании и не допускает перекоса и проседания расположенной на нем строительной конструкции. Именно эти важные свойства придает армирование ленточному фундаменту.

Материалом для армирования служат прутья металла с диаметром сечения восемь-четырнадцать миллиметров. Арматура небольшого сечения применяется при сооружении строений облегченного типа: каркасных либо деревянных домов, невысоких кирпичных строений. Массивные же сооружения требуют фундамента, армированного толстыми металлическими прутьями.

Схема армирования ленточного фундамента – для чего разрабатывается?

Технология строительства фундамента рассматриваемого типа включает в себя: выкапывание траншеи на расчетную глубину, установку опалубки, армирование ленточного монолитного фундамента, заливку его раствором, покрытие гидроизоляционным слоем и обратную засыпку. Для равномерного распределения нагрузки строительной конструкции на фундамент внутри контурной полосы сооружают каркас из металлической арматуры, что и называется армированием.

Способы армирования ленточного фундамента

Правильное размещение каркаса под строительным сооружением – это и есть схема армирования ленточного фундамента.

Металл, применяемый для сооружения каркаса, отличается отменной гибкостью, что гарантирует высокую степень надежности фундамента. Сам же каркас в точности повторяет форму выкопанной траншеи и изготавливается по схеме армирования. Правила армирования ленточного фундамента очень просты и должны неукоснительно соблюдаться при сооружении каркаса. Ниже мы рассмотрим поэтапную инструкцию.

Основные правила армирования фундамента

Прежде всего, рекомендуется нарезать заготовки. Это будут:

Продольная арматура одинаковой, по возможности максимальной, длины. Зная длину периметра ленточного фундамента, несложно определить общее количество таких продольных прутков, принимая во внимание, что каркас состоит из 4-х продольных отрезков, а их перекрытие при укладке в каркас в местах сварки должно быть 20-25 см.
Поперечные отрезки меньшего диаметра должны быть на 10 см короче ширины фундамента. Количество их определяется исходя из того, что они располагаются на расстоянии 1 м один от другого, как на верхней, так и на нижней решетках.
Вертикальные стержни нарезаются в том же количестве и из той же арматуры, что и поперечные. Длина их на 10 см меньше высоты фундамента.

Теперь, когда нарезаны все заготовки, можно приступать к изготовлению каркаса. На земле рядом с траншеей параллельно один другому располагаются два продольных стержня так, чтобы расстояние между ними было немного меньше длины поперечных отрезков. Поверх длинных заготовок на расстоянии 1-го метра друг от друга привариваются поперечины, причем крайние должны находиться в 40 см от концов продольной арматуры. Нижняя решетка готова.

Точно также сваривается и верхняя решетка. В местах пересечения продольных и поперечных заготовок к нижней решетке вертикально привариваются специально для этой цели подготовленные стержни. Таким же образом к их верхним концам прикрепляется другая решетка. Один сегмент готов. Изготавливаем таким образом необходимое количество сегментов, опускаем их в траншею, и можно осуществить завершающую стадию формирования арматурного каркаса.

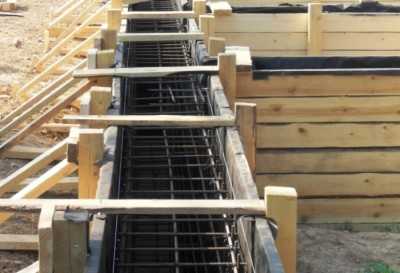

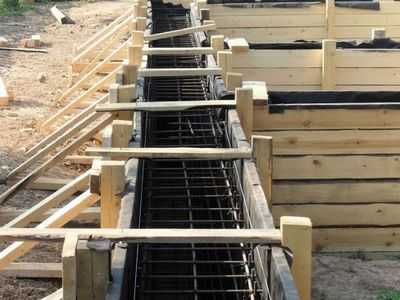

Опалубка с армированием

Современный стиль в интерьере: олицетворение удобства, практичности и функциональности

Японский стиль в дизайне квартиры и дома

Блеск и великолепие арт-деко в интерьере квартир и домов

Барокко: дворцовый стиль в оформлении современных интерьеров

Стиль хай-тек: от оформления интерьера до строительства жилого дома

Армирование ленточного фундамента своими руками

До того, как начать заниматься армированием ленточного фундамента своими руками, давайте разберем и выясним, в первую очередь что он собой представляет, а уже в процессе этого приступим к усилению фундамента металлоконструкциями.

Фундамент по своей сути это основа вашего дома, равномерно воспринимающее, распределяющее и передающее всю нагрузку, от возведенного на нем строения, на почву.

Ленточный фундамент на сегодняшний день, считается наиболее часто встречающимся при строительстве частных домов, и выполняется в виде сборного или монолитного замкнутого контура, проходящего под всеми конструкциями и стенами строения, распределяя их вес равномерно по всей длине ленты основания.

Армирование ленточного фундамента

Давайте разберем монолитный ленточный фундамент, так как он считается в наибольшей степени часто встречающимся в строительстве загородного дома. Опорная конструкция частного дома, наиболее часто подвергается большому количеству различных нагрузок, начиная от тяжести построенного строения и приходящегося давления на нее, и до морозного пучения.

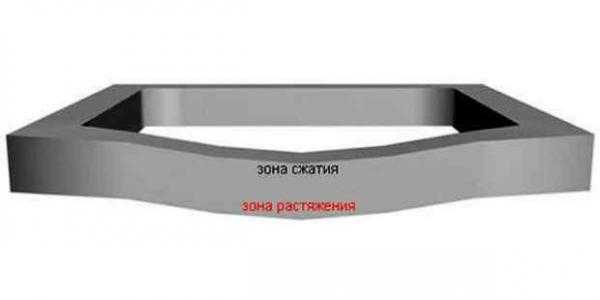

От воздействия здания, верхняя часть опорной конструкции подвергается силам сжатия, а нижняя силам растяжения, что в свою очередь при неправильном усилении опоры, может послужить причиной ее разрушения, а так же к непригодности стен всего строения.

Именно по этому, к постройке и армированию фундамента необходимо отнестись предельно серьезно, и с особым вниманием. В данной заметке будут представлены чертежи, а так же расчет доли арматуры для армирования ленточного основания дома.

Расчет количества арматуры

Для расчета доли необходимой арматуры при строительстве фундамента, нам необходим размер ленты опорной конструкции, помножить на сумму продольной арматуры, устанавливаемой в верхнем и соответственно в нижнем ряду.

Для подсчета поперечных штырей в возводимой опоре, вычисляется количество необходимых хомутов, для чего уже известную нам длину ленты, делим на шаг промеж хомутами, которое не должно быть более 25 см, и умножаем на длину штыря, которая нужна для изготовления 1-го хомута.

Так же прибавьте дополнительный метраж арматуры, нужный для монтажа углов и зон сочленения опор, и нахлестов при стыковании продольного крепежа.

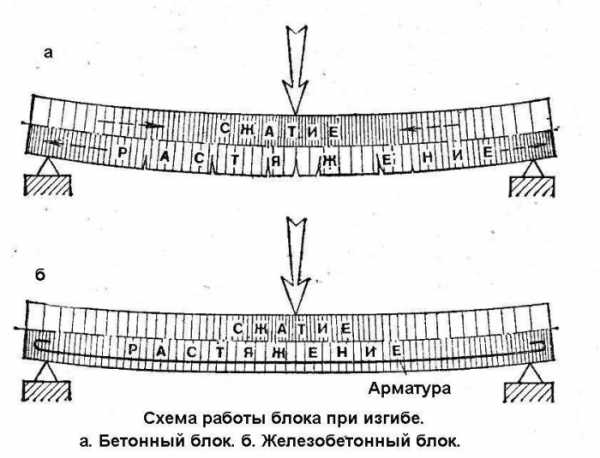

1. Влияние нагрузок на опору дома

Наибольшая нагрузка на сжатие приходится на бетон нашего основания, а силы растяжения действуют на арматуру, исходя из этого, необходимо армировать как верхнюю, так и нижнюю деталь опорной конструкции, исключая среднюю, в связи с малыми силами приходящихся на нее нагрузок.

2. Армировка ленточной опоры дома (1. Продольные стержни, 2. Хомуты)

Для укрепления основания дома применяется арматура А-3, устанавливаемая в верхний и нижний участок опоры, продольно. При строительстве фундамента высотой более 15 см, в дополнение монтируется поперечная и отвесная арматура диаметром 8 мм, класса А-1.

Для укрепления конструкции, отвесные и поперечные прутки надлежит связать с помощью хомутов в неразрывный каркас, а продольные поместить внутрь каркаса. Это необходимо для предотвращения трещин и укрепления арматуры в бетоне. Шаг между прутами поперечного и продольного упрочнения, обусловливается СНиП 52-01-2003.

7.3.4 Минимальное расстояние между стержнями арматуры в свету, следует принимать в зависимости от диаметра арматуры, размера крупного заполнителя бетона, расположения арматуры в элементе по отношению к направлению бетонирования, способа укладки и уплотнения бетона.Расстояние между стержнями арматуры следует принимать не менее диаметра арматуры и не менее25 мм.Продольная арматура

7.3.6 Расстояние между стержнями продольной рабочей арматуры, следует принимать с учетом типа железобетонного элемента (колонны, балки, плиты, стены), ширины и высоты сечения элемента и не более величины, обеспечивающей эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций по ширине сечения элемента, а также ограничение ширины раскрытия трещин между стержнями арматуры. При этом расстояние между стержнями продольной рабочей арматуры, следует принимать не более двукратной высоты сечения элемента и не более400 мм, а в линейных внецентренно сжатых элементах, в направлении плоскости изгиба — не более500 мм.

7.3.7 В железобетонных элементах, в которых поперечная сила по расчету не может быть воспринята только бетоном, следует устанавливать поперечную арматуру с шагом не более величины, обеспечивающей включение в работу поперечной арматуры, при образовании и развитии наклонных трещин. При этом, шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более 300 мм.

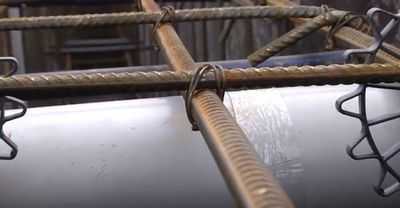

Всю конструкцию необходимо соединять с помощью вязальной проволоки, и ни в коем случае не сваривать, так как при нагреве характеристики металла ухудшаются. При постройке каркаса с помощью сварки, подходит арматура, имеющая в маркировке букву «С».

3. Связка арматуры

Для предотвращения коррозии, арматурный каркас не должен контактировать с опалубкой и почвой, а защитный слой для опорной конструкции должен быть не менее 50-80 мм. При армировании углов нашей опоры, ни в коем случае нельзя применять перекрестия, так как опора перестанет быть единой (цельной), а получится в виде набора балок, ни чем не связанных между собой.

При прохождении углов, арматуру необходимо гнуть, для достижения максимальной жесткости конструкции! На этих картинках показано два варианта обвязки углов, на первом как делать нельзя, на втором находящемся ниже, верный вид обвязки углов и стыков.

Армирование ленточного фундамента

Основой любого дома является фундамент. Подойдя к его закладке с соответствующей серьезностью, вы обеспечите надежную опору будущему строению.

Одним из важнейших видов работ направленных, на увеличение прочности фундамента является армирование. Армирование ленточного фундамента осуществляется с целью равномерного распределения нагрузки и предотвращения растрескивания бетона.

Общие положения по установке арматуры

Для армирования ленточного фундамента применяют арматуру сечением от полутора сантиметров. Желательно чтобы применяемая арматура была с насечкой. Это обеспечит необходимый контакт с бетоном. По крайней мере, это касается арматуры, укладываемой вдоль фундамента.

Поперечная и вертикальная арматура может быть и гладкой. Арматуру, предназначенную для закладки в бетон необходимо очистить от ржавчины и иных загрязнений.

Общая схема армирования ленты фундамента представляет собой установку вертикальных направляющих, к которым крепятся продольные прутки арматуры.

В зависимости от размера ленты фундамента горизонтальных плоскостей с арматурой может быть несколько. Как правило, одну устанавливают по низу фундамента вторую поверху. При этом необходимо сделать отступ от поверхностей фундамента порядка пяти сантиметров. В местах установки вертикальных стоек крепят поперечную арматуру.

При достаточной ширине фундамента поперечная арматура крепится и между вертикальными стойками. Разработаны строительные нормы по установке арматуры. В них подробно описаны и размер арматуры и частота ее установки.

Особенности армирования ленточного фундамента

Технические приемы, которые применяют при армировании ленточного фундамента, просты. Но и они требуют тщательности выполнения. Скрепление арматуры между собой можно производить двумя способами – сваркой или вязальной проволокой.

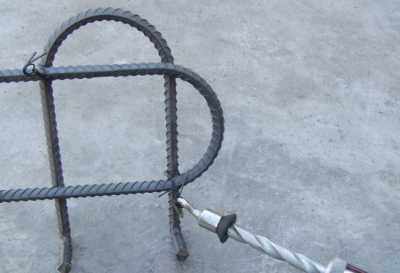

Обратите внимание, что проволоку необходимо применять именно вязальную. Этот вид проволоки специально предназначен для подобных работ и позволяет обеспечить достаточное натяжение и надежность соединения.

Не стоит снисходительно относиться к проволоке. Сейчас для скрепления арматуры повсюду используется сварка. Однако обусловлено это в первую очередь желанием повысить производительность труда.

Между тем при возникновении критических напряжений в фундаменте (к примеру, вовремя сильных морозов) сварка попросту лопается. Фундамент соответственно трескается, а с ним и весь дом. Проволока же обеспечивает некоторую гибкость и способна выдержать очень серьезные нагрузки.

В качестве примера могу привести Днепровскую ГЭС. Представляете степень нагрузки, которую выдерживает плотина? Между тем ее армированная конструкция полностью скреплена на проволоке! Невероятный объем работ. Но качество говорит само за себя. ГЭС стоит до сих пор, и даже немецкие бомбежки не смогли уничтожить этого титана.

При армировании учтите один нюанс. Если длины арматуры не хватает на длину фундамента логично сращивать прутки. Это действие вполне допустимо. Однако не забывайте, что нахлест прутков составляет не менее их двенадцатикратного диаметра. Скрепление также делают при помощи сварки либо проволокой.

Схема армирования ленточного фундамента

Рассматривая армирующую конструкцию схематично, мы получим прямоугольные элементы, находящиеся внутри будущего фундамента. Рекомендуемый интервал между вертикальными стойками арматуры 50–70 сантиметров.

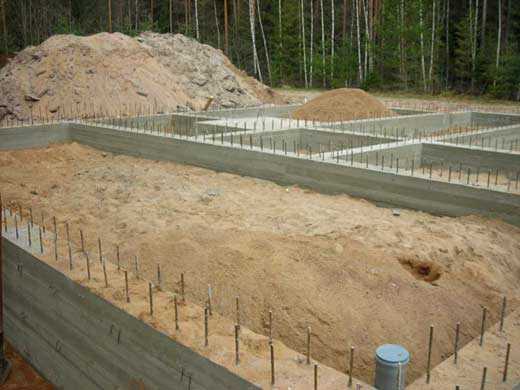

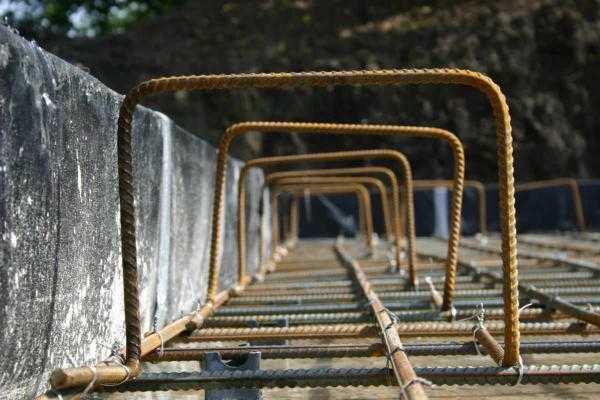

Некоторые строители делают вертикальную арматуру выступающей из фундамента. Для усиленного сцепления со стеной. Это допустимо, однако, выступ не превышает десяти сантиметров.

К вертикальным стойкам крепятся горизонтальные направляющие. Как говорилось выше, для придания требуемой жесткости можно установить и поперечную арматуру. В сборе конструкция представляет собой прямоугольный короб. Не забывайте отступить от поверхностей фундамента.

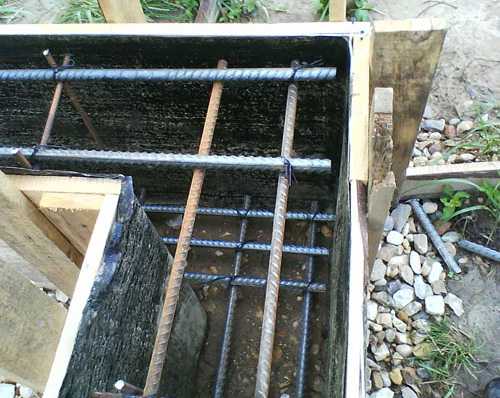

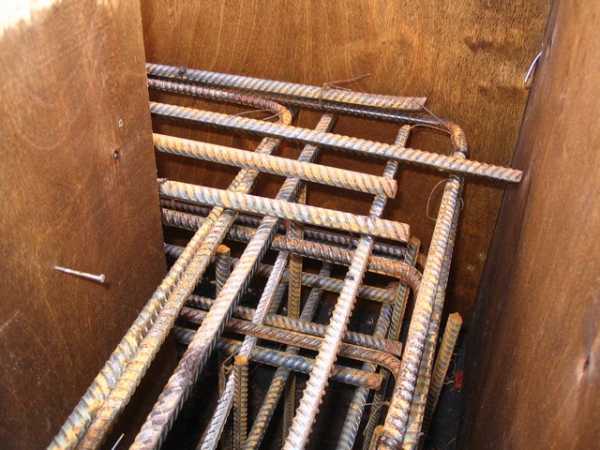

Тщательно проведите армирование углов ленточного фундамента. На стыках внутренних и наружных стен чаще и образуются трещины.

Для правильного армирования угловых элементов заготовьте куски арматуры согнутые буквой «Г». Устанавливаются они внахлест с арматурным каркасом. Вертикальная палочка «Г» должна устанавливается в плоскости одной стены, а горизонтальная другой. Это касается пересечения внешних и внутренних стен, и угловых стен дома.

Финишная проверка перед заливкой

После проведения работ по армированию проводится финальная проверка опалубки и арматурного каркаса перед заливкой. Убедитесь что опалубка, надежно закреплена и подготовлена к давлению бетона.

Поперечные ребра жесткости и боковые упорные стойки устанавливаются в достаточном количестве. Это позволит избежать деформации опалубки при заливке бетона. Армирующая конструкция должна быть жестко связана с опалубкой.

При финальной проверке еще раз проверяется правильность геометрии опалубки и армирующей конструкции. Как проверять прямолинейность углов общеизвестно. Промеряйте диагонали прямоугольника опалубки. При прямом угле они равны. Допустимое отклонение по действующим нормам составляет 20 миллиметров.

Видео: армирование фундамента

Источники: http://ogodom.ru/pravila-shema-armirovaniya-lentochnogo-fundamenta.html, http://xn--80ahelfgkjgqmjq9eyd.xn--p1ai/armirovanie-lentochnogo-fundamenta-svoimi-rukami/.html, http://remstr-u.ru/fundament/armirovanie-lentochnogo-fundamenta.html

Комментариев пока нет!

www.kak-sdelatpravilno.ru

Армирование ленточного фундамента

Ленточный фундамент — прочная, но экономичная конструкция, которая укладывается под всеми несущими стенами здания. Такой фундамент необходим, чтобы правильно и равномерно распределить вес здания по всему периметру, предохраняя его от перекосов или проседания, хорошо сопротивляется вспучиванию почвы под строением.

Зачем армировать фундамент?

Сборный или монолитный ленточный фундамент отличается большой длине при относительно маленькой ширине, поэтому в железобетонной ленте могут возникать продольные деформации (растяжения).

В фундаменте могут появиться трещины, причинами которых становятся:

Неправильно рассчитанный вес стен.
Боковые касательные силы, действующие на основание в мороз.
Низкое качество бетона.

Любой дефект, возникший в бетонном основании, может привести к постепенному разрушению дома. Чтобы придать фундаменту прочность, увеличить срок его службы, используют армирование. Армирование ленточного фундамента можно проводить при помощи:

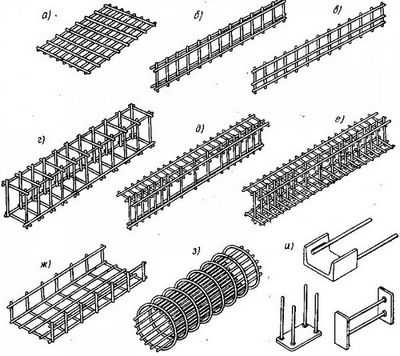

Армокаркасов.
Строительных скоб.
Стеклосеток.
Арматурных «лягушек» и т.д.

После проведения правильного армирования, получается очень мощная и надежная опора, способная вынести довольно тяжелый вес стен, не боящаяся температурных перепадов. Сталь, помещенная внутрь бетона, способствует устранению растяжения, забирая на себя растягивающую нагрузку. Фундамент становится устойчивее, прочнее.

Несколько простых, но нужных советов

Перед началом строительства следует точно вычислить нагрузку, которая будет приходиться на каждый участок фундамента. Расчет должен учитывать вес материалов, которые пойдут на возведение стен, перекрытий, кровли. Для более северных районов не лишним будет учесть вес снега, который зимой может скапливаться на крыше.
Не каждый грунт может выдержать большие нагрузки. Как правильно определить, можно ли строить дом на конкретном грунте? Нужно полный вес всего здания разделить на площадь, которую займет опора. Для каркасного дома получится около 2,88 кг/см2. Считается, что несущая нагрузка на любой сухой грунт равняется примерно 2 кг/см2. Если нет более точных сведений (их можно получить у местных геодезистов), то следует равняться на эту цифру. При подозрении, что грунт не выдержит такой нагрузки, следует увеличивать размеры фундамента, а затем снова пересчитывать его вес.
Арматурный каркас из рифленых стержней должен состоять минимум из пары рядов прутьев, одни из которых располагаются ближе к верху, а другие к низу ленты. Количество горизонтальных полос определяется, исходя из глубины, на которую залегает фундамент. Величину промежутков между прутьями определяет СНиП 52-01-2003. Данные расчеты помогут правильно определить, сколько арматуры нужно. Более точные расчеты можно найти в статье «Расчет арматуры для ленточного фундамента».
Арматурные стержни должны быть строго перпендикулярны. Их можно сваривать между собой или связывать.

Армирование ленточного фундамента

При определенной сноровке можно залить и армировать фундамент своими руками. Работа по устройству ленточного основания начинается с рытья траншеи и установки деревянной опалубки.

Это короткое трехминутное видео покажет в общих чертах, как выглядит процесс проведения работ:

Чтобы дерево не впитывало влагу, его можно защитить пергаминов, прикрепляя его при помощи степлера. При желании можно установить разборную металлическую опалубку или несъемную, которая, одновременно, будет служить утеплителем. Армирование ведут в такой последовательности.

На дно вырытой траншеи высыпают песок (примерно 10-20 см) и хорошо его утрамбовывают, проливая водой.

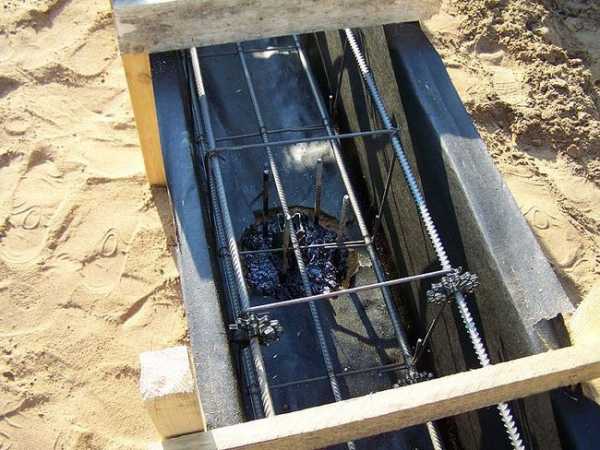

Чтобы готовый каркас не лежал на земле, поверх песка выкладывают слой щебня или битого кирпича: примерно 10-15 сантиметров.

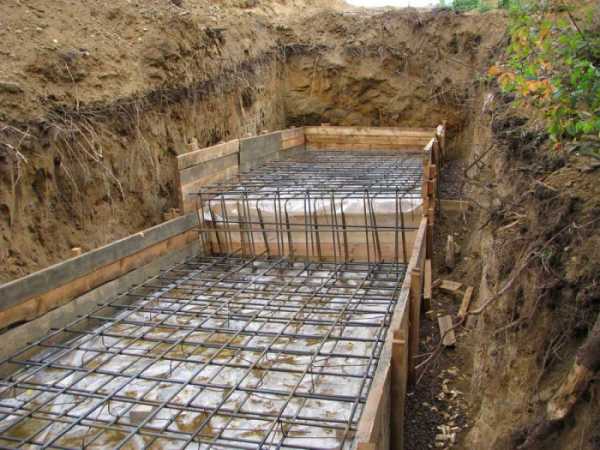

Как только подложка будет готова, можно приступать к вязке армокаркаса. Как это сделать правильно, можно прочитать на сайте в ст. «Как правильно вязать арматуру для фундамента».

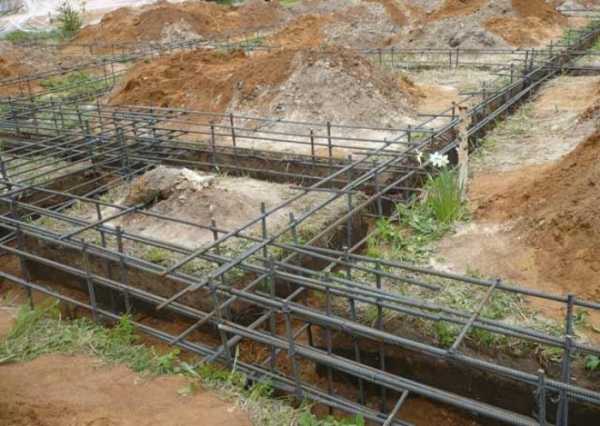

Готовый каркас укладывают на дно траншеи, связывая внутренние углы вязальной проволокой, а внешние укрепляя уголками. Хорошо, если существуют чертежи каркаса и схема фундамента. Если же их нет, придется руководствоваться советами и рекомендациями опытных строителей. Обязательное требование: весь армокаркас должен полностью размещаться внутри бетона и не выступать наружу.
При помощи уровня выравнивают каркас строго по горизонтали. Высота готового фундамента из-за особенностей грунта, вероятнее всего, может быть разной, но каркас должен располагаться горизонтально независимо от неровностей почвы.
В стены траншеи забивают штыри, которые будут укреплять каркас: во время заливки они не позволят ему сдвинуться с места. Они, как абсолютно все составляющие арматуры, должны иметь ребристую структуру. Длина штыря должна быть 30-40 см, а шаг между ними — около двух метров.
К штырям при помощи вязальной проволоки плотно привязывают каркас.
В итоге каркас должен расположиться таким образом: по 10 сантиметров от каждой стены и дна траншеи, 20 сантиметров до уровня земли.
Важно: на углы ленточных фундаментов воздействуют разнонаправленные силы сжатия и напряжения. Поэтому стержни должны быть соединены между собой так, чтобы передавать силовые воздействия от бетона к арматуре и от прута к пруту. Если арматурные стержни в углах будут соединены простым «перекрестием», что в этих местах будет появляться напряжение, в результате которого углы смогут отколоться. Стержни обязательно нужно сгибать под прямым углом, чтобы они прочно скреплялись между собой.
На следующем этапе нужно подготовить места для будущих коммуникаций. В местах, где будет проходить вентиляция и канализация, устанавливают и закрепляют трубы.

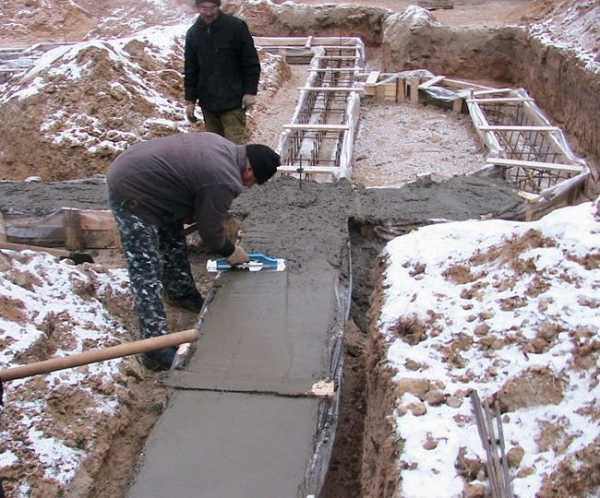

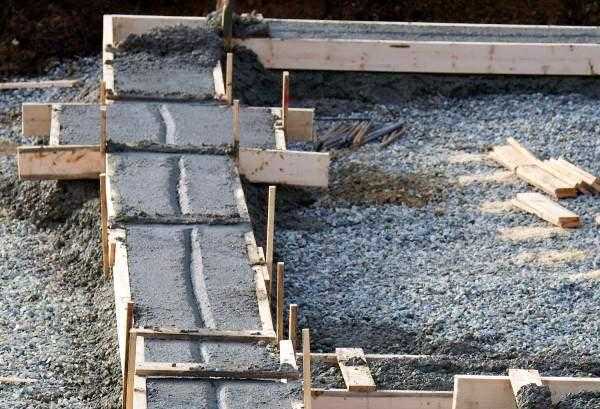

Теперь можно переходить к заливке фундамента. (см. Марка бетона для ленточного фундамента) Его можно подавать в траншею по желобам: так бетон будет ровнее. Смесь обязательно уплотнять при помощи вибратора до такой степени, чтобы в ней не оставалось пустот. Смесь заливают слоями примерно по 20 см, уплотняют, наливают следующий слой. Хорошо, если есть возможность весь фундамент залить за один день.

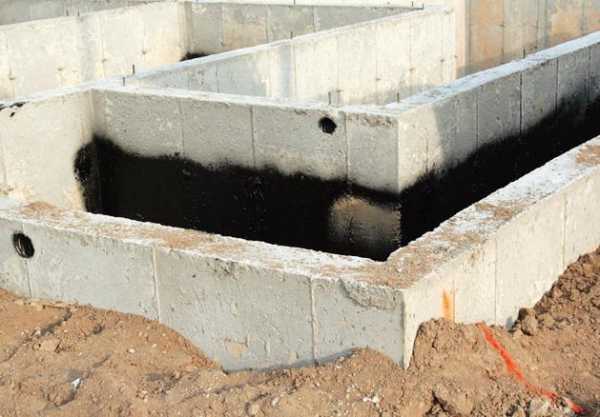

Когда бетон окончательно высохнет, опалубку снимают, а фундамент покрывают гидроизолятором, приклеивая его битумной мастикой.

Грамотное армирование бетонной ленты гарантирует прочность фундамента, хорошую несущую способность и долговечность.

Альтернативные способы армирования

Профессор В.В.Сажин в своей книге: «Не зарывайте фундаменты вглубь» рекомендует укреплять фундаменты не арматурой, а строительной металлической сеткой с ячейками 200х200мм, которая усиливается через каждые полметра вертикальными прутьями. Ее устанавливают в верхней и нижней части будущего фундамента.

Для укрепления и усиления углов обязательно используются дополнительные диагональные крепления. На приведенной схеме показано, как правильно это делать. Цифрой 1 обозначены поперечные стержни, цифрой 2 — стержни, которые усиливают угловой стык. Первая схема демонстрирует, как можно армировать Т-образный стык, а вторая — Г-образный.

В некоторых случаях бетон армируют углеволокном. Этот линейно-упругий материал отлично подходит для внешнего армирования. Применяется этот способ чаще всего для усиления уже построенных фундаментов с целью их восстановления или усиления несущей способности. Для армирования фундаментов, расположенных ниже нулевой отметки залегания может быть использована арматура из углепластика (см. Пластиковая арматура: Отзывы).

Читайте также: Как рассчитать количество бетона на фундамент

silastroy.com

Как армировать ленточный фундамент | Всё-делаем-правильно.ру

Главная страница » Строительство » Как армировать ленточный фундамент

Основой любого строительства, а также самым первым этапом возведения здания является фундамент. За счет него передается нагрузка всего строения на почву. В современном строительстве существует несколько видов фундаментов, один из них — ленточный. Без армирования закладка ленточного фундамента — напрасная трата времени и средств. Любой узел ленточного фундамента без армирования не выдержит нагрузки. Далее мы постараемся подробней рассказать о том что такое армирование ленточного монолитного фундамента.

Во-первых, разберемся в том, что представляет собой данный вид фундамента, как рассчитывается его армирование. Ленточный фундамент называется так, потому что закладывается в грунт полосами из железобетона. Они, в свою очередь проходят по периметру строящегося сооружения. Правила армирования ленточного фундамента считаются достаточно простыми. Закладка фундамента для дома из пеноблоков или же его устройство при строительстве деревянного дома, а в частности армирование фундамента, играют важную роль в будущей постройке.

Армирование ленточного фундамента своими руками

С точки зрения целесообразности, при постройке дома из бруса, применяя армирование ленточного фундамента, стоит обратить внимание на следующие факторы: фундамент будет тем прочнее, чем качественнее будет металл, который закладывается в ЖБИ – конструкциях; существующая технология армирования ленточного фундамента допускает постройку монолитных конструкций сложнейшей конфигурации, и позволяет делать их достаточно прочными.

Если во время закладки ленточного фундамента вы будете использовать строительный вибратор, то плотность фундамента будет на порядок выше. При правильном расчете армирования ленточного фундамента можно застраивать и песчаные грунты. Толщина стен деревянного дома и ширина подушки фундамента – величины взаимозависящие.

Правила армирования ленточного фундамента

Наиболее часто, когда производят армирование ленточного фундамента своими руками, применяются такие материалы, как железобетон и бутобетон. Основной частью подготовительных работ по закладке ленточного фундамента является расчистка территории под застройку. Далее по периметру будущего ленточного фундамента вырывается траншея. Эти работы можно проводить вручную, или использовать специальную технику. Для предотвращения осыпания краев траншеи устанавливают опалубку. Наравне с опалубкой монтируется каркас из арматуры. Затем слоями заливается бетон, гидроизоляция осуществляется при помощи битумных мастик.

Правильное армирование ленточного фундамента своими руками

Самостоятельное армирование ленточного фундамента не является таким уж и сложным. Но не стоит забывать о необходимости гидроизоляции, пазухи фундамента следует засыпать песком. Для холодных климатических зон рекомендуется производить утепление ленточного фундамента. Для этого его можно просто обклеить пенополистиролом. При правильном проведении армировочных работ, построенный дом простоит не одну сотню лет. О сборных фундаментах такого сказать нельзя. Их максимальный срок службы составляет порядка 80 лет, а ремонт необходимо проводить не реже одного раза в 10 – 15 лет.

Как производится армирование ленточного монолитного фундамента

При армировании ленточного монолитного фундамента следует отметить некоторые важные аспекты. К примеру, бывает, что четкого проекта как такового не существует, в таком случае при закладке ленточного фундамента можно полагаться только на опыт строительной бригады.

В любом случае металлический арматурный каркас представляет собой, как минимум, два ряда прутьев, расположенных вертикально, а количество горизонтальных, то есть поперечных, полос определяется исходя из глубины залегания фундамента. Ленточный фундамент может быть глубоко заглубленным и мелко заглубленным. Применение определенного типа фундамента зависит от характеристик грунта.

Расчет затрат на армирование ленточного фундамента своими руками

Для финансового расчета затрат на закладку ленточного фундамента, должна присутствовать точная схема армирования ленточного фундамента. Стоимость зависит от двух основных факторов: цены материалов и стоимости самой работы по закладке ленточного фундамента. В данную сумму будет входить подготовка грунта, рытье траншеи, возведение опалубки, армирование, работы по подготовке бетонной заливки и обработка готового фундамента. Также в стоимость следует включить засыпку песка в траншею для образования подушки.

Самая распространенная схема армирования ленточного фундамента

Самым простым считается армирование ленточного монолитного фундамента для деревянных домов упрощенной формы, то есть по несложным геометрическим фигурам, например: квадрат, прямоугольник и т. п. В этом случае вынесенные оси будут правильными, а основание – прочным и надежным. Очень важно, когда производится закладка ленточного фундамента, выдержать необходимую толщину подушки в траншее. Гидроизоляция требует особой аккуратности и тщательности.

При засыпке песка в траншею следует быть очень внимательным, и постараться не повредить гидроизоляционные свойства пенополистирола. Если вы не уверенны в своих силах, то лучше обратиться за помощью к профессионалам. А благодаря представленной информации, вы сможете проконтролировать их работу.

Метки: строительство

vse-delaem-pravilno.ru

правильное армирование и расчет диаметра своими руками

Основой любого здания, не зависимо от его назначения, является фундамент и от того, насколько правильно и надежно вы его сделаете, будет зависеть прочность и долговечность всего здания. Чаще всего используется ленточный фундамент, он располагается по периметру будущего здания.

Для обеспечения максимальной прочности и надежности, надо выполнять армирование ленточного фундамента, для чего используется арматура, диаметр которой в каждом конкретном случае рассчитывается индивидуально, все это можно сделать своими руками.

Для чего проводится?

Исходя из свойств бетона, понятно, что если он без арматуры, то работает на сжатие, в том случае, когда будет проведено его армирование, конструкция начинает работать на расширение. Таким образом, если вы сделаете ленточный фундамент без армирования, то после постройки здания, он начнет проседать, и дом будет трескаться или вообще начнет разрушаться.

Наличие арматуры определенного диаметра, даст ленточному фундаменту дополнительную прочность, и он сможет выдержать нагрузку здания, при этом не будет происходить его усадка.

Расчет арматуры для ленточного фундамента является важным этапом проведения работ, так как если ее будет недостаточно или ее диаметр и шаг не будет соответствовать параметрам здания, то фундамент от его веса начнет проседать.

Самым простым способом армирования ленточного фундамента является использование квадратов, размер которых 45х45 см, они укладываются сразу на трамбовку, а сверху заливают бетон.

Более надежным способом армирования является такой: сначала отрезается арматура по высоте фундамента, после чего прутья вбиваются в землю. Затем к вертикальным прутьям привязывают горизонтальные прутья, чтобы получился квадрат или прямоугольник.

Привязывать начинают снизу, от уровня трамбовки, необходимо отступить порядка 10 см. Верхний ярус должен не много не доходить до верха вертикальной арматуры. После заливки бетона, он должен быть выше верхнего прута приблизительно на 5 см.

Во время эксплуатации, основание здания постоянно подвергается нагрузкам не только от веса дома, но и от возможного смещения грунта, а также от морозного пучения.

Если не вникать в подробности, то нижняя часть основания здания будет испытывать растяжении, а верхняя его часть будет испытывать нагрузки на сжатие.

Если говорить о бетоне, то у него устойчивость на сжатие в 50 раз выше, чем устойчивость на растяжение в тоже время стальные прутья наоборот могут выдерживать большие нагрузки на растяжение.

Исходя из этого, некоторые строители могут сделать неправильный вывод о том, что необходимо проводить армирование только нижней части основания.

Но они не правы, так как необходимо учитывать еще и действие сил морозного пучения, что приходится на верхнюю часть основания и их подъемная сила часто может превышать вес дома и таким образом, вызывается растяжение в верхней части фундамента.

Теперь становится понятно, что армировать надо как верхнюю, так и нижнюю часть ленточного фундамента. После того как проведена укладка арматуры своими руками, вы получите уже не бетон, а новый материал – железобетон, он может выдерживать большие нагрузки, как на сжатие, так и на растяжение.

Чтобы сэкономить, можно минимально армировать среднюю часть фундамента, так как она поддается небольшим нагрузкам, по сравнению с его верхней и нижней частью. На проведении армирования углов экономить нельзя, так как они испытывают максимальные нагрузки.

Материалы и расчетные работы

Для того чтобы провести армирование ленточного фундамента, вам потребуются следующие материалы:

арматура, диаметр которой может быть от 6-8 мм до 10-14 мм, все зависит от габаритов и веса здания;
вязальная проволока;
специальный крючок или вязальный пистолет, для того чтобы вязать арматуру.

Для того чтобы сделать прочное и надежное основание, необходимо провести расчет арматуры, что будет использоваться для проведения армирования, определить ее диаметр и количество.

При проведении расчета арматуры необходимо:

Так как наибольшую нагрузку воспринимают продольные элементы арматурной сетки, то для их изготовления, необходимо брать арматуру диаметром 10-14 мм. Это зависит от качественных характеристик грунта, на котором проводится строительство.

Чем больше эти показатели отличаются по периметру возводимого здания, тем большего диаметра должна быть арматура. Чтобы достичь максимального сцепления арматуры и бетона, необходимо, чтобы прутья имели ребристую поверхность.
Те прутья, что укладываются вдоль, не должны находиться близко ко дну траншеи и стенкам опалубки, а также к верху основания, расстояние должно быть не менее 5 см. Это необходимо для того, чтобы арматура была надежно скрыта в толще бетона, что защитит ее от коррозии.

Но при проведении расчета и укладке углов, прямых участков, надо учитывать то, что максимальная зона растяжения фундамента расположена именно на поверхности, поэтому не рекомендуется сильно углублять прутья, так как этим вы ослабите прочность и надежность основания.
Учитывая существующие рекомендации, при ширине ленты 40 см, между продольными прутьями должно быть 30 см по горизонтали и 5 см по сторонам. В зависимости от глубины траншеи, нагрузки, что будет создаваться на фундамент и состава грунта, в вертикальной плоскости между прутьями должно быть 10-30 см.
Так как поперечные и вертикальные прутья несут значительно меньшую нагрузку, то для них можно брать гладкую арматуру диаметром 6-8 мм, таким образом, при проведении строительства своими руками, вы сможет сэкономить средства.
Между вертикальными и поперечными прутьями расстояние должно составлять от 10 до 30 мм, если здание небольшое, то это расстояние можно увеличивать до 50 см.

Теперь надо подсчитать количество прутов каждого диаметра и их длину, так вы получите количество арматуры, что понадобится для армирования основания здания.

Последовательность выполнения работ

Перед началом проведения работ на площадке, ее надо убрать от мусора, после этого, по периметру будущего здания роют траншею. Теперь необходимо сделать деревянную опалубку для ленточного фундамента, чтобы обеспечить гидроизоляцию основания, на стенки щитов при помощи степлера крепят пергамин.

Если возводите основание с подвалом, рекомендуем ознакомиться с внутренней гидроизоляцией подвала в нашей новой публикации. Чтобы обозначить верхнюю кромку фундамента, надо натянуть шнур или леску, это позволит вам проще проводить расчет количества, шаг и расположение горизонтальной арматуры.

После того как в траншее сделана подложка из песка, надо положить куски кирпича они необходимы, чтобы обеспечить опору для нижнего яруса арматуры. Кроме этого, куски кирпича не позволят прутьям опуститься на дно, и они будут находиться от него на заданном расстоянии. При возведении каркаса, надо обеспечить, чтобы он находился не ближе 5 см к стенкам опалубки.

Чтобы обеспечить максимальную прочность и надежность каркаса, а значит и фундамента, необходимо брать прутья максимальной длины, так вам надо будет делать меньше соединений и конструкция получится гораздо надежнее. Достаточно размера ячеек 20х30 см.

На первом этапе проведения армирования, что выполняется своими руками, необходимо вбить с определенным шагом вертикальные прутья. К этим прутьям с использованием вязальной проволоки и специального крючка или вязального пистолета привязывают нижний горизонтальный ряд арматуры. Особое внимание надо обращать на качество работ при проведении армирования углов, чтобы обеспечить в указанном месте высокую прочность и надежность конструкции.

Выполняя последовательно армирование прямых участков и углов, вы получите прочную и надежную сетку, она будет хорошо держать форму в процессе заливки фундамента бетоном и при последующем штыковании. Узнать подробней о выборе марки бетона для данного типа основания возможно по ссылке.

Выполнив расчет и все перечисленные операции, можно приступать к заливке бетона. После этого он должен отстояться на протяжении 14-21 дней и только потом можно приступать к возведению стен.

Не забывайте о соблюдении технологии заливки бетона, о соблюдении температур – нарушения данных факторов также могут повлиять на качество фундамента и как следствие его прочность. Более подробно рассказано здесь: strojkarkas.com/fundament/texnologiya-zalivki-svoimi-rukami.html

Особенностью армирования углов и примыканий является то, что в этих местах создаются большие нагрузки, поэтому они должны быть надежными и прочными. Чтобы обеспечить максимальную прочность углов или примыкания, надо в этих местах гнуть арматуру.

Не рекомендуется проводить соединение арматуры в углах при помощи перекрестного наложения прямых прутьев, только путем изгибы арматуры в углах фундамента, вы сможет получить жесткую раму и монолитный фундамент. И все это можно сделать своими руками. Несколько советов от специалистов:

Чтобы обеспечить максимальную прочность и надежность основания, арматуру рекомендуется крепить « в клеточку», то есть когда один ее ряд будет расположен под прямым углом к другому ряду.
Некоторые строители, вместо того чтобы крепить прутья при помощи вязальной проволоки, для этих целей используют сварку. Следует учитывать, что при сварке, в местах соединения металл нагревается, вследствие чего изменяются его физические характеристики. Смотрите статью про сварочные работы.

Он становится более хрупким и поэтому прочность каркаса уменьшается. Специалисты рекомендуют соединять арматуру при помощи ее связывания, для чего надо использовать отожженную проволоку.
Если вы проводите армирование своими руками, то в качестве нижней опоры для прутьев используют куски кирпича, но также можно использовать и специальные промышленные держатели из ластика.
Чтобы обеспечить максимальную прочность каркаса в углах, арматуру сгибают и соединяют внахлест на расстоянии 60-70см от угла.

Как видите, проведение армирования ленточного фундамента достаточно простой процесс, который можно выполнить своими руками, необходимо только правильно провести расчет, соблюдать технологию и рекомендации специалистов.

strojkarkas.com

Армирование ленточного фундамента: выбираем эффективный метод

Ленточный фундамент представляет полосу из железобетона, проходящую в рамках всего периметра здания под наружными несущими стенками, а равно как под расположенными внутри конструктивными перегородками.

Примечательной особенностью монолитного ленточного фундамента может быть идентичность формы поперечного сечения каждого его фрагмента. Основным преимуществом такой разновидности фундаментов является простота их производства если сравнивать со свайными либо плитными фундаментами.

Главным материалом для выпуска ленточного монолитного фундамента считается бетон, создаваемый из смешанных в известной пропорции песка, цемента и воды. Так как застывший бетон не может похвастать необходимой прочностью и стойкостью к влиянию разнообразных причин (нагрузки механического характера, влага, температурные перепады и др.), то появляется необходимость в специальном усилении его структуры.

Готовый ленточный монолитный фундамент

С целью решить данный вопрос успешно используется армирование бетона – добавление в его внутреннюю структуру изделий из металла, что за счет собственной пластичности добавляют готовому продукту требуемую твердость.

Методы армирования ленточного фундамента

Ленточный фундамент регулярно подвергается разным нагрузкам. Это случается по причине почвенных сдвигов. Колебания почвы происходят в результате воздействия на нее разнообразных сил, наиболее часто встречающейся из которых считается сила пучения почвы. Для того чтоб фундамент удачно сопротивлялся таким силам, его рекомендуется армировать. Армирование блокирует образование трещин либо других изъянов фундамента.

Правильное армирование ленты и угловой части фундамента

Основной каркас из арматуры

Схема армирования ленточного фундамента достаточно тривиальная, но чтобы сделать эту схему желательно знать несколько моментов. Сначала необходимо знать, что для подготовки арматурного каркаса применяется несколько разновидностей арматуры. Продольная арматура, обычно представляет собой ребристый прут поперечником 12 мм. Вертикальные и поперечные прутья как правило гладкие, их диаметр бывает меньше чем у продольных.

Пример армирования ленточного фундамента

Армированный каркас для ленточного фундамента собирается заблаговременно и уже в готовом виде устанавливается в опалубку. Поскольку выяснить где будут самые большие деформации нельзя, то идеальнее всего делать три уровня продольно направленной арматуры. Если ленточный фундамент мелкозаглубленный, то довольно и 2-ух. Из гладких прутьев формируются стойки, на которых будут монтироваться ребристые прутья продольного типаи.

В первую очередь желательно собрать стойки. Собирать их идеальнее всего на заранее сделанном шаблоне. Потом нарезается пруток подходящего размера, формируется на шаблоне и связывается проволокой для вязки. Для вязки используется особый вязальный крючок. Его можно приобрести в одном из строительных супермаркетов.

Стойки арматурного каркаса

Когда необходимое количество стоек арматурного каркаса подготовлено, следует соединить эти стойки между собой в 3-х продольных поясах, с использованием ребристого прута поперечником 12 мм. Они соединяются тоже с помощью проволоки. Расстояние меж стойками должно быть равно примерно 300 мм. Поскольку ширина фундаментной ленты как правило бывает менее 400 мм, то ширина арматурного каркаса составит тоже 300 мм. Отступы каркаса от опалубки расположенной вверху, как снизу, так и с обеих сторон должны равняться 50 мм.

Армируем угловую часть фундамента

При армировании фундаментной ленты кроме того стоит направить особенное внимание на армирование углов. Оно реализуется с помощью согнутых прутков. Один конец прута загибается в одну стенку, а 2-ой в другую стенку. Перепуск прутьев на другую стенку обязан быть более 40 поперечников арматуры. Если прута недостаточно чтоб подготовить загиб на иную стенку, то оборванные прутья на углу соединяются г-образным стержнем. Также нужно обратить внимание на то, что в углах расстояние меж стойками арматурного каркаса должно быть вдвое меньше нежели в ленточном каркасе.

Качественное армирование ленты фундамента

Если подытожить, желательно отметить, что армировать фундамент легко. Впрочем понадобится немало времени и работы. Кроме того не нужно жадничать арматурном каркасе. Он существенно увеличивает устойчивость опоры здания и в будущем не придется беспокоиться за надежность фундамента.

Видео по армированию фундамента ленточного типа

Краткая и очень наглядная видеоинструкция по армированию ленточного фундамента и его устройству.

С чего начинается армирование

Прежде чем приступить к производству армированного ленточного фундамента, рекомендуется осуществить подготовительные расчеты величины реальной нагрузки на фундамент. Далее в полном соответствии с полученной величиной делается подбор требуемой арматуры по требуемому сечению (к примеру, арматура поперечником менее 12 мм. отлично используется при армировании ленточного фундамента для возведения гаража либо каркасного здания и абсолютно неприменима для внедрения в фундаменте кирпичного здания).

Стальные прутья, используемые для армирования фундамента

Так как устойчивость ленточного фундамента в полной мере оказывает влияние на конечную устойчивость всего дома, то расчет поперечника требуемой арматуры желательно доверить профессионалам, что также узнают наиболее подходящий шаг монтажа арматуры. Очередной принципиальный параметр ленточного фундамента – глубина – выясняется по результатам изучения грунта.

Методы и технологии

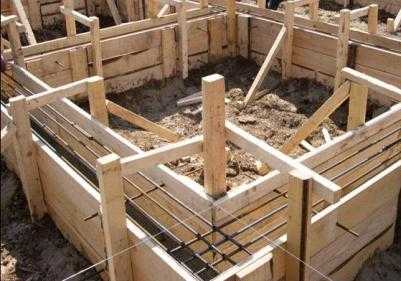

Исходной операцией производства ленточного фундамента является монтаж древесной снимаемой опалубки. Так как дерево является материалом, отлично поглощающим воду, то для предотвращения такого используют пергамин, монтируемый к опалубке степлером. Дно сделанной траншеи для ленточного фундамента закрывается слоем битого кирпича толщина которого примерно 50 мм. Он станет основой для каркаса арматуры.

Заливка ленточного фундамента цементом

Одним из основных критериев корректности армирования ленточного фундамента самостоятельно является безукоснительное соблюдение расстояния от внутренних железных конструкций до внешней поверхности. Оно не может быть меньше 50 мм. Реализация этих правил даст возможность сделать фундамент такой конструкции, что все компоненты арматуры будут размещаться внутри бетона.

Тем самым обеспечится выполнение критериев, нужных для придания фундаменту ожидаемой прочности и повышения его долговечности.

Технология производства армирования подразумевает специализированную структуру его монтажа, от типа и качества которой действительно зависят характеристики финального объекта (фундамента). Форма армирования почти всегда представляет металлический каркас, пруты которого размещаются на строго описанном в проекте расстоянии (шаге) друг от друга. Такой параметр находится в зависимости от желаемой глубины фундамента и находится в границах 100 – 250 мм.

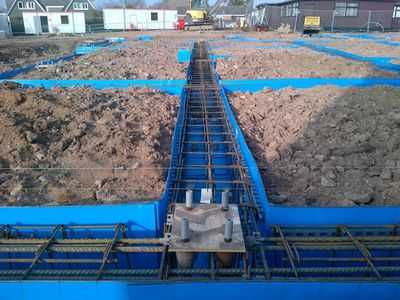

Вот так выглядит арматурный каркас фундамента

Лимиты накладываются помимо того и на объемы ячейки арматурного каркаса – ее длина берется равной 400 мм, а ширина – 300 мм. Глубина такой ячейки определяется эталонами для высотных строений, когда нагрузки на фундамент превосходят среднестатистические значения, и составляет 750 мм. Впрочем в случае строительства загородного дома параметр глубины ячейки арматурного каркаса не играет особой роли.

На методы крепления армирующих прутов меж собой кроме того влияют ограничения по устойчивости и безопасности. Выполнение таких соединений сваркой не желательно, так как при всем этом происходит изменение физических параметров металла в точке сварного шва – его толщина снижается. Лучшим решением в данном случае будет использование проволочного соединения. При всем этом не помешает обеспечить цельность прутков (без промежных соединений), что позитивно влияет на прочность и устойчивость арматурного каркаса. Одним из методов увеличения прочности ленточного фундамента будет устройство вентиляционных отверстий (более 3-х) в цокольной области фундамента. Кроме того также повышается коэффициент амортизации фундамента и блокируется формирование гнилости.

Формирование арматурного каркаса

Процесс производства арматурного каркаса начинается с монтажа по периметру фундамента арматурных прутков методом вбивания в землю. Далее по этим прутьям делается привязка нижнего и верхнего поясов, при этом для реализации требуемой жесткости абсолютно вся высота фундамента непременно должна быть заполнена, а установку арматуры желательно проводить наряду с установкой опалубки. Для выполнения обвязки используется вязальная проволока и особый крючок. Готовый каркас будет обладать необходимой прочностью и устойчивостью для избегания искажения его формы во время проведения заливки бетона.

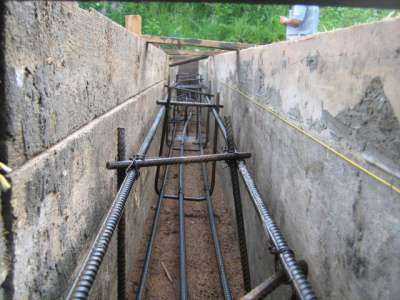

Монтаж арматурного каркаса фундамента

Если в проекте не указано другое, то армирование осуществляется по стандартным способам: по вертикали попарно (шаг 300 мм.) либо по горизонтали попарно (шаг 2000 мм.). При реализации горизонтального типа армирования неотклонимым условием будет использование вертикально уложенных прутов на соединениях перемычек. Количество, поперечник, длина и четкое размещение каждого прутка записывается в проекте. При отсутствии информации такого рода каркас реализуется 2-мя рядами вертикальной арматуры. Их крепление осуществляется горизонтальными рядами, число которых выясняется величиной глубины фундамента.

Для изготовления бетонной смеси применяется качественный бетон марки М200.

Видео по технологии армирования своими руками

Кому как не французам знать, как осуществлять правильное армирование? Современная европейская технология демонстрируется как раз на примере ленточного фундамента.

Финальная обработка

Готовый фундамент желательно обеспечить требуемой защитой от воздействия воды. Для такого после окончательного затвердевания бетона, на что понадобится где-то 7 дней, внешняя плоскость фундамента замазывается битумной мастикой, на которую приклеивается водоизоляционный материал (рубероид, целофан и др.).

Готовый арматурный каркас основания деревянного дома

Кроме того желательно осуществить обработку прикасающегося к фундаменту грунта полимерной смесью вяжущего типа. Под конец осуществляется засыпка по слоям пазух фундамента песком. Любой слой как следует утрамбовывается и заливается водой.

Нюансы

Более высококачественное армирование ленточного фундамента выходит при размещении смежных прутов арматуры в перпендикулярном порядке («в клетку»). Для реализации крепкой связки прутов применяется железная отожженная проволока и пистолеты вязального типа.

Выстилку из кирпичей, выступающую базисом для арматурного каркаса, предотвращающей его взаимодействие с грунтом, можно заменить особыми ластиковыми держателями. Впрочем внедрение боя кирпича в разы эффективнее и прибыльнее.

fundament-enc.ru » Армирование

fundament-enc.ru

Армирование ленточного фундамента - технология и правильный расчет

Армирование для прочности ленточного фундамента

Армирование ленточного фундамента играет ключевую роль при необходимости получить максимальную жесткость и прочность соединительных элементов бетонной ленты. Но основную нагрузку на растяжение и разрыв несут углы конструкции основания, потому что это самое уязвимое место любого фундамента. Поэтому, нужно изначально рассчитать, сколько арматуры нужно задействовать на конкретную конструкцию, а также учесть возможное проседание песчаной подушки под нагрузкой не только основания, но и несущих стен, перекрытий и конструкции крыши. Правильное решение – это рассчитывать армирование для каждого фундамента индивидуально, исходя от условий на строительной площадке. Также стоит помнить, что большинство способов армирования можно успешно выполнить своими руками без расходования лишних денег на технику и наемных работников.

Как выполняется армирование монолитного фундамента

Железобетонные фундаменты монолитных конструкций бывают отдельными, ленточными и сплошными. Отдельные фундаменты строятся с акцентом в сторону колонн, плиты устанавливаются в несколько ярусов, а основание армируется с помощью сетки и стержневой арматуры сечением не менее 10 мм. Часто фундаменты могут отличаться способом укладки бетона, ведь можно использовать механическую заливку готового раствора в опалубку с арматурой, а можно использовать секционный залив.

Шаг армирования ленточного фундамента

Если равномерности не получается достичь, что часто возникает при установке ленточного фундамента своими руками, тогда в местах стыковки бетонных блоков рекомендуется также сделать контрольное армирование или усилить зоны стыков.

Мелкозаглубленные ленточные основания армируются в несколько ярусов, начиная непосредственно с опалубки. Тут используется арматура сечением не менее 12 мм, которую нужно соединить между собой способом сварки или жесткого соединения проволокой. Технология армирования таких фундаментов предусматривает создание максимально жесткого соединения бетонных плит с целью устранить воздействие грунта и подземных вод и создать равномерное распределение нагрузок по всей площади перекрытия заглубленной конструкции.

Технология выполнения армирования заглубленного ленточного фундамента

Свойства любого бетона таковы, что он подвержен воздействию мороза и воды и со временем начинает трескать, и терять свои несущие характеристики. Оптимальное решение устранить последствия воздействия негативных климатических явлений – это использовать арматуру. Учитывая технологию создания любого монолитного мелкозаглубленного фундамента, где используется песчаная подушка и опалубка, то оптимальное решение в таких случаях – это использование каркасной арматуры ленточного горизонтального и вертикального спирального типов со средним шагом армирования.

Устройство: Технология армирования

Как правильно сделать армирование монолитного фундамента своими руками

Прежде всего, нужно помнить о том, что любое основание состоит с прямых линий и углов. Поэтому, арматуру стоит использовать различную в зависимости от назначения, ведь основание может быть прямоугольной или квадратной формы. Размеры опалубки должны строго отвечать ширине подушки, в противном случае не получится создать своими руками действительно надежное армирование. Устройство опалубки предусматривает использование стальных прутов или толстой проволоки в минимум два вертикальных ряда с шагом до 80 см. В случае горизонтального армирования, то в каждом конкретном случае расчеты проводятся индивидуально и тут многое зависит от глубины погружения мелкозаглубленного фундамента. Как правило, пруты расположены с шагом 10-20 см равномерно по всей ширине опалубки, соединены между собой сваркой или проволокой, люфт между соединениями должен быть минимальным или вообще отсутствовать. Шаг армирования при этом играет значительную роль.

Армирование ленточного фундамента — проводимые работы

Расчет, сколько арматуры нужно использовать для вертикального и поперечного армирования несущей конструкции;
Расчет силы давления фундамента на грунт, шаг армирования;
Подбор типа арматуры, ее максимальное сечение и способ соединения;
Затем вырывается траншея по периметру будущего здания, на дно нужно обязательно засыпать песчано-гравийную подушку;
Теперь делается арматурная вертикальная опалубка. Устройство ее простое: с шагом 200 см втыкается арматура в землю, причем она должна стоять в строго рассчитанных местах и быть соответствующей высоты;
Затем к вертикальным штырям нужно привязать или приварить горизонтальную арматуру с расчетом, чтобы до поверхности фундамента оставалось не более 5 см. Выступы армирования допускаются, но небольшие. При желании, штыри можно опустить даже ниже уровня подушки и дополнительно положить слой проволоки непосредственно поверх подушки с целью создать более прочную опалубку.

Ленточный фундамент и армирование углов

Некоторые строители, которые делают армирование своими руками, с целью достичь более жесткой конструкции используют осколки кирпича, металлолом, ржавую проволоку. Как показала практика, практически никогда правильно проложенная и соединенная арматура не была лишней, просто нужно к этой работе относиться с полной ответственностью.

Но прямолинейное армирование основания – это еще не гарантия качественного и надежного фундамента. Ведь даже создание несущей бетонной опалубки с установленной арматурой ниже уровня подушки не будет предохранять каркас от проседания через подвижки грунта.

И тогда нужно соединить между собой прямые бетонные ленты. Сейчас нужно сделать армирование углов ленточного фундамента заглубленного или мелкозаглубленного типов. Устройство конструкции основания в таких случаях не играет никакой роли, технология остается прежней.

Особенности армирования углов мелкозаглубленного фундамента

Правильное армирование тупого угла

Тут существует несколько ключевых правил устройства, о которых строитель должен помнить, особенно если он делает опалубку монолитного основания своими руками. Прежде всего, нужно продумать правильное устройство подушки и опалубки, ведь именно на них ложится основная нагрузка со стороны здания, почвы, внешних климатических воздействий. Арматуру нужно устанавливать сначала по углам основной прямой ленты с расчета не менее два боковых и одного центрального прута на каждую сторону.

Затем штыри для горизонтального соединения нужно выгнуть и расположить в ряды на уровне подушки с шагом не менее 20 см в сторону поверхности. Для заглубленного фундамента, который расположен на сыпучих или песчаных грунтах, такая конструкция будет оптимальной с точки зрения жесткости и надежности. Затем рекомендуется сделать дренажные отверстия в опалубке, и приступить к заливке бетона. Понятно, что вся траншея будет изначально засыпана мелким камнем, на котором и лежит арматура. Поэтому желательно заливать бетон практически одновременно.

Технология армирования довольно простая, ее можно сделать качественно своими руками. Но именно на углы ложится основная нагрузка, поэтому арматуру для углов заглубленного или мелкозаглубленного основания нужно подбирать большего сечения, чем для лент. Также тут играет роль устройство будущего дома, масса его строительных конструкций, допустимые нагрузки, тип грунта и степень его влажности.

fundamentclub.ru
