Монтаж бойлера косвенного нагрева своими силами. Бойлера косвенного нагрева схема

Схема обвязки бойлера косвенного нагрева: монтаж и подключение

Бойлер косвенного нагрева помогает сэкономить на горячем водоснабжении. Ведь в данном случае ГВС работает от отопительного котла. Правда, с помощью косвенного нагрева удается реализовать лишь накопительную систему горячего водоснабжения. Причем эффективность такой системы определяет достаточно запутанная схема обвязки бойлера косвенного нагрева.

Поэтому в данной статье мы рассмотрим различные варианты обвязки и подключения бойлеров косвенного нагрева. Эта информация поможет вам выбрать оптимальный вариант подключения системы косвенного нагрева горячей воды.

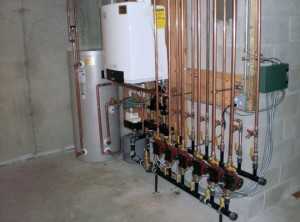

Бойлер косвенного нагрева

Подключение бойлера косвенного нагрева: общие рекомендации

Система кованого нагрева воды – это, по сути, второй контур системы отопления, нагревающий накопительную емкость – бойлер. Причем в сам бойлер закачивается обычная водопроводная вода, нагреваемая особым контуром (змеевиком), по которому циркулирует теплоноситель системы отопления. То есть, прямого контакта между расходуемой горячей водой и теплоносителем системы отопления нет, поэтому данный способ ГСВ и называется косвенным.

Причем сама суть процесса косвенного нагрева воды накладывает на схему подключения такого бойлера ряд ограничений, а именно:

Подключение бойлера косвенного нагрева

Нагреваемая (водопроводная) вода должна подаваться в нижнюю и отбираться из верхней части бойлера. То есть, водопровод подключают к нижнему, а контур ГСВ – к верхнему штуцеру бойлера.
Теплоноситель системы отопления должен циркулировать по нагревательному элементу сверху вниз. То есть, ввод контура бойлера монтируют на верхнем штуцере змеевика, а вывод – на нижнем.

Подобная схема подключения бойлера косвенного нагрева к водопроводу и теплосети объясняется разной плотностью горячей и холодной воды. То есть, отбирая воду из верхней точки, мы гарантированно получаем разогретую жидкость, скопившуюся в верхних слоях (из-за меньшей плотности). А подаваемая снизу холодная вода «работает» как поршень, постепенно нагреваясь и поднимаясь в верхнюю часть бака бойлера.

С подачей теплоносителя все обстоит еще проще – он проходит по змеевику сверху вниз, практически не теряя энергию в горячих слоях и отдавая ее нижней части бака, где скопилась пока еще холодная вода. Именно так можно очень быстро прогреть всю полость накопительного бака.

Типовые схемы обвязки бойлера косвенного нагрева

Принципиальная схема монтажа бойлера косвенного нагрева проста и понятна. Но на практике эти потоки горячей и холодной воды ведут себя совершенно непредсказуемым образом. А если к системе добавить еще и контур рециркуляции, повышающий КПД, но усложняющий схему подключения, то вся принципиальная схема становится попросту неуправляемой. Впрочем, бойлеры, все же, работают.

И в большинстве случаев их работоспособность поддерживают особые схемы подключения к водопроводу и системе отопления, а именно:

Обвязка с трехходовым клапаном.
Обвязка с двумя насосами.
Обвязка с гидравлической стрелкой.

И далее по тексту мы рассмотрим каждую схему (обвязку) и каждую разновидность гидравлического оборудования (клапан, насос, стрелку), обеспечивающую работоспособность этой схемы.

Схема с трехходовым клапаном

Эта схема предполагает подключение к основной ветви системы отопления отдельного контура, обслуживающего нагревательный элемент бойлера. Причем подключение контура к «горячей» трубе отопления осуществляется с помощью особого трехходового клапана, а возврат отработанного теплоносителя в «холодную» трубу (обратку) реализуется с помощью обычной врезки (или тройника).

Сам клапан, с помощью которого осуществляется врезка в «горячую» трубу контура работает под управлением автоматики, считывающий сигналы с температурных датчиков, расположенных внутри бойлера.

В итоге, схема функционирует следующим образом:

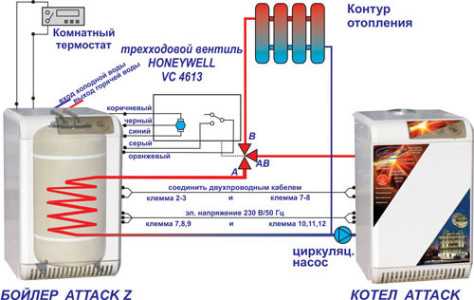

Схема с трехходовым клапаном

При падении температуры воды в бойлере клапан перекрывает подачу теплоносителя в контур отопления.
При отключении контура отопления включается контур водонагревательного прибора, и вся энергия отопительного котла передается на змеевик бойлера.
После разогрева воды в бойлере клапан отключает контур водонагревательного прибора и включает контур отопления.

То есть, отопительный котел нагревает или батареи (радиаторы) или бойлер. Причем температура теплоносителя в котле должна быть выше, чем ожидаемая температура воды в бойлере. В ином случае контур системы отопления работать не будет. Поскольку относительно холодный теплоноситель не сможет нагреть воду до температуры отключения клапана.

Схема с двумя насосами

Эта схема предполагает использование в процессе рециркуляции двух насосов и обратного клапана. Причем монтаж бойлера косвенного нагрева предполагает подключение к отдельному контуру, врезанному в систему отопления с помощью тройников.

Схема с двумя насосами

Суть процесса управления потоками в параллельных контурах путем включения то «отопительного», то «водонагревательного» насосов. Отсечение потоков реализуется с помощью клапана обратного давления. А очередностью включения насосов управляет все тот же датчик температуры, вмонтированный в бойлер.

То есть, если температура воды упала ниже критической отметки, то «отопительный» насос отключается, а «водонагревательный» — включается. Ну а после разогрева бойлера происходит обратный процесс – выключается «водонагревательный» и включается «отопительный» насос.

Причем «водонагревательный» агрегат работает не более 50-60 минут. За это время батареи попросту не успевают остыть, и двойная нагрузка на котел не отражается на качестве отопления. В итоге, схему с двумя моторами можно практиковать даже при обустройстве системы косвенного горячего водоснабжения в многоэтажном доме.

Схема с гидравлической стрелкой

Этот вариант подключения используют в том случае, если систему косвенного горячего водоснабжения врезают в усложненную схему отопления, состоящую из нескольких контуров (радиаторами, теплого пол и прочие изыски).

Управление циркуляцией теплоносителя в такой системе возможно лишь при наличии нескольких насосов, обеспечивающих движение потока в каждом контуре. В свою очередь, работой насосов, с учетом общих интересов, управляет особый прибор – гидравлическая стрелка, смонтированная совместно с коллектором.

Этот узел не только распределяет энергию к точкам потребления (радиаторам, теплому полу, змеевику бойлера), но и стабилизирует давление в системе.

Поэтому сборкой такой схемы должен заниматься лишь опытный специалист. Домашним мастерам лучше отказаться от этого варианта ввиду его сложности.

canalizator-pro.ru

Подключение бойлера косвенного нагрева: схемы обвязки

Давно уже горячая вода в кранах перестала быть роскошью. Сегодня это — одно из обязательных требований нормальной жизни. Одна из возможностей организации горячего водоснабжения частного дома — установка и подключение бойлера косвенного нагрева.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

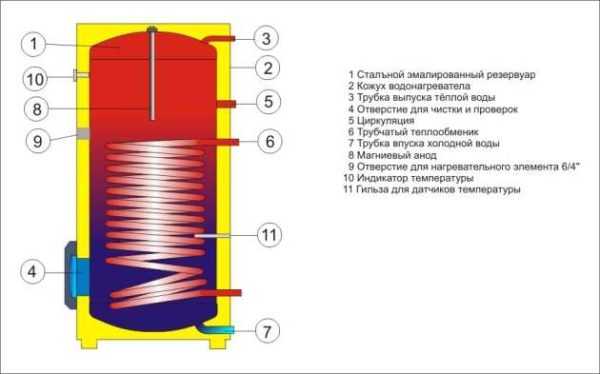

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

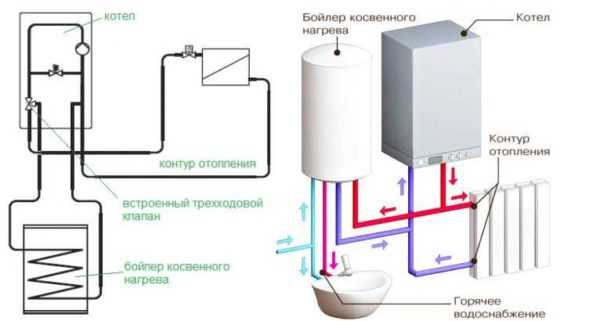

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

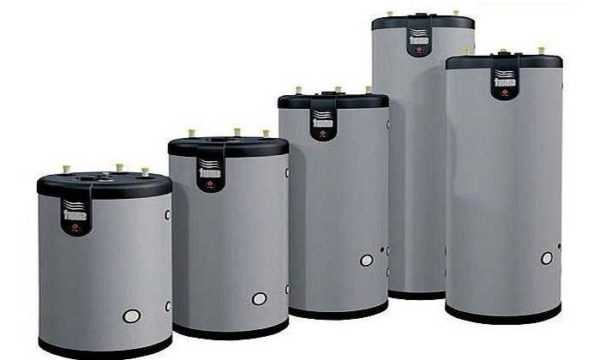

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без. При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени. Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.

В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.

Схема без приоритета

При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить. Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.

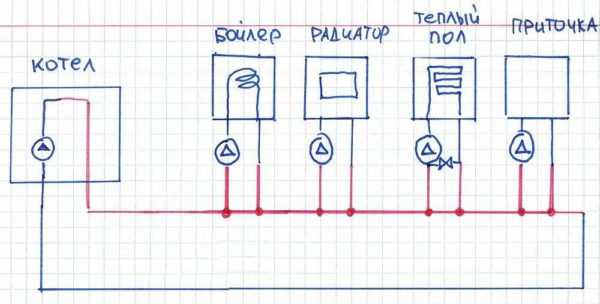

Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.

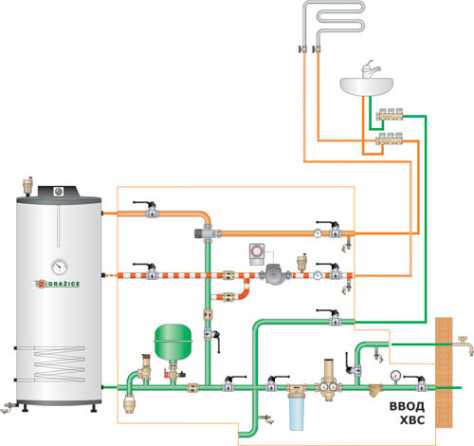

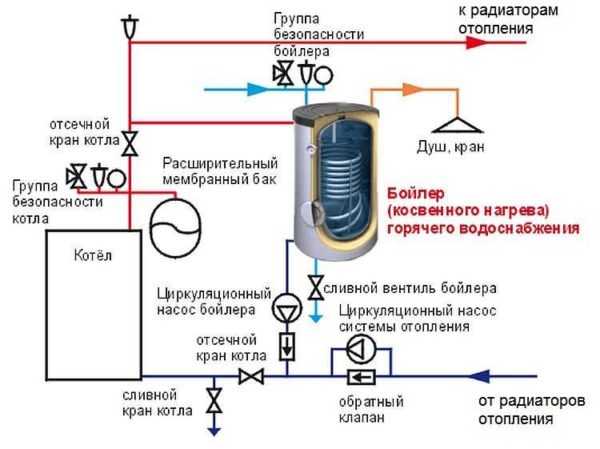

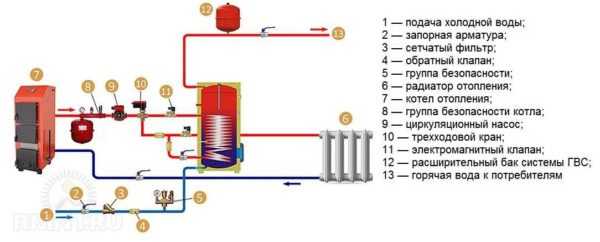

Подробная схема обвязки водонагревателя косвенного нагрева

Также в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.

На трубопроводах подачи обычно еще устанавливают обратные клапана. Они необходимы чтобы исключить возможность противотока. В этом случае подключение бойлера косвенного нагрева будет безопасным и удобным в обслуживании.

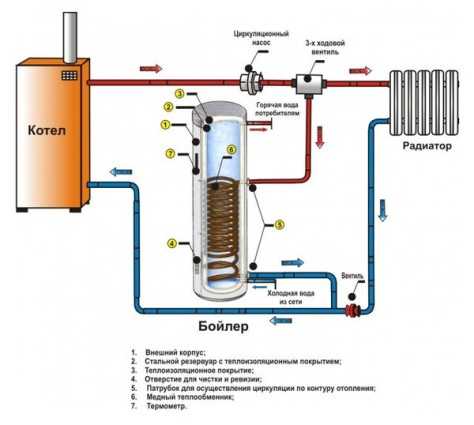

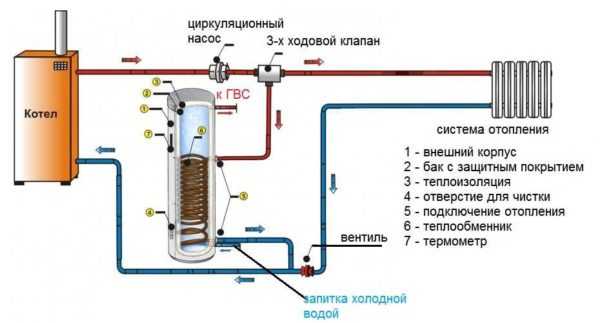

Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)

Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления. Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других котлов, у которых циркуляционный насос стоит на подающем трубопроводе. При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.

При наличии насоса в подающем трубопроводе и водонагревателе, расположенном рядом с котлом

При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере). Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления. В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.

Порядок работы этой схемы такой:

При поступлении от датчика информации о том, что температура воды ниже заданной, трехходовой кран переключает теплоноситель на бойлер. Система отопления оказывается отключенной.
Весь поток теплоносителя идет через теплообменник, вода в баке нагревается.
Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.

Как видите, схема проста, ее работа тоже понятна.

Пир установке водогрея в систему в циркуляционным насосом, но не рядом с ним, а на некотором расстоянии, лучше в контуре на водонагреватель установить циркуляционный насос. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже.

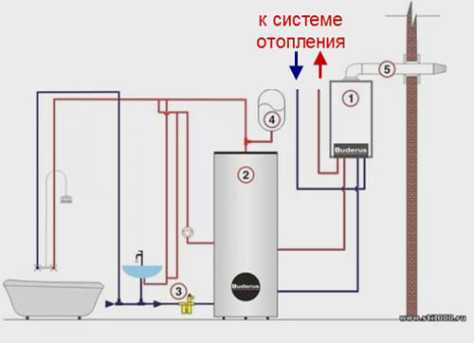

Схема подключения к котлу с автоматическим управлением

Циркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В данной схеме нет трехходового крана, подключается контур через обычные тройники. Переключение потока теплоносителя осуществляется включением/отключением насосов, а им руководит датчик температуры, который имеет две пары контактов.

Если вода в баке холоднее, чем выставленная на датчике, включена цепь питания циркуляционного насоса в контуре бойлера. При достижении заданной степени нагрева, замыкаются контакты насоса, который гонит теплоноситель в систему отопления.

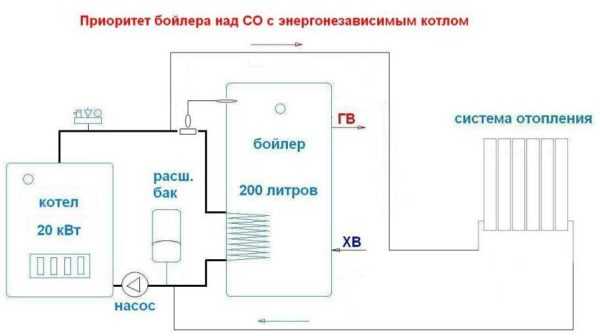

В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Но такое расположение не всегда возможно.

Схемы будут работать и при напольном расположении бойлера, но греться вода будет медленнее и в нижней части она будет недостаточно горячей. Ее температура будет сравнима со степенью нагрева обратного трубопровода, то есть запас горячей воды будет меньше.

При энергонезависимом отоплении движение теплоносителя происходит за счет силы гравитации. В принципе, можно подключить бойлер косвенного нагрева по традиционной схеме — с циркуляционным насосом в контуре для его обогрева. Просто в данном случае, при выключенном электричества не будет горячей воды. Если вас такой поворот не устраивает, есть несколько схем, которые будут работать с гравитационными системами.

Схема подключения водонагревателя косвенного нагрева в гравитационную систему

При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. Этим и обеспечивается приоритет.

В данной схеме после ответвления на систему отопления установлена термостатическая головка с накладным датчиком. Работает она от батареек, внешнего питания не требует. На регуляторе термоголовки выставляется желаемая температура нагрева воды (не выше, чем температура на подаче котла). Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер. При нагреве до требуемой степени, теплоноситель перенаправляется в ветку отопления.

При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него. Иначе он работать не будет. В петлю рециркуляции можно подключить всех потребителей. В таком случае горячая вода будет постоянно гоняться по кругу насосом. В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная. Это положительный момент.

Отрицательный состоит в том, что подключив рециркуляцию, увеличиваем расходы на нагрев воды в бойлере. Почему? Потому что пробегая по кольцу вода остывает, следовательно котел будет чаще подключаться на подогрев воды и больше тратить на это топлива.

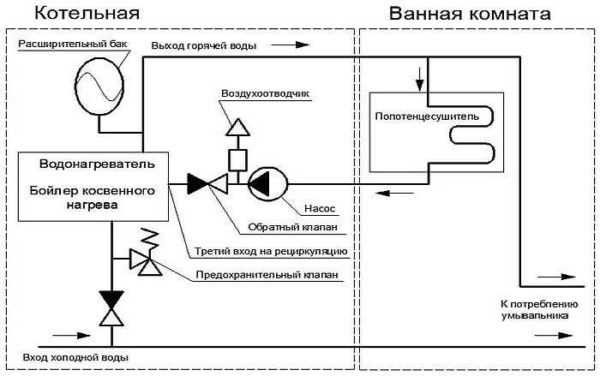

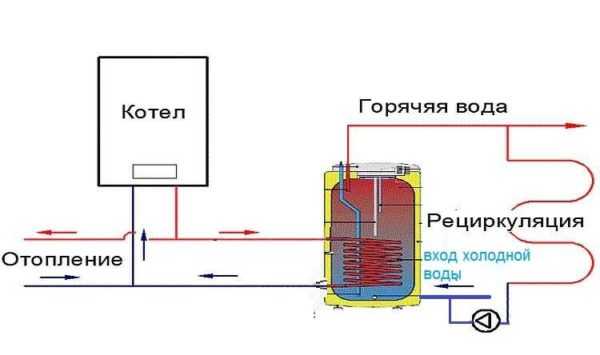

Подключение рециркуляционного кольца к специальному выходу косвенника

Второй недостаток — рециркуляция стимулирует перемешивание слоев воды. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. При перемешивании общая температура подаваемой воды падает (при тех же настройках). Тем не менее, для полотенцесушителя это, пожалуй, единственный выход.

Как реализовать подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов. Первый — найти специальные косвенники со встроенной рециркуляцией. Очень удобно — полотенцесушитель (или вся петля) просто подключается к соответствующим патрубкам. Но цена таких вариантов водогреев почти в два раза больше, чем цена на обычный бак такого же объема.

Подключение бойлера косвенного нагрева с рециркуляцией

Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников.

vizada.ru

Подключение бойлера косвенного нагрева | VKSplus

Бойлер косвенного нагрева является практичным способом организации горячего водоснабжения при наличии автономного отопления в доме или квартире. Для нагрева он использует ресурсы отопительного котла или другого источника тепла.

Конструкция устройства

Бойлеры косвенного нагрева представляют собой высокие цилиндрические емкости. Они выполняются из тонколистовой черной или нержавеющей стали, встречаются изделия с баком из полимерных материалов. Емкость отделена от окружающей среды слоем теплоизолирующего материала. Его закрывает внешний пластиковый или металлический корпус.

Для чего нужен бойлер косвенного нагрева

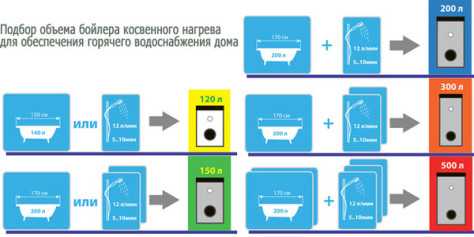

Выбираем бойлер по объёму внутреннего бака

Нагрев воды в баке осуществляется при помощи витой трубки-теплообменника, расположенной внутри него в средней части. По трубке циркулирует подготовленная вода или другой теплоноситель из системы отопления.

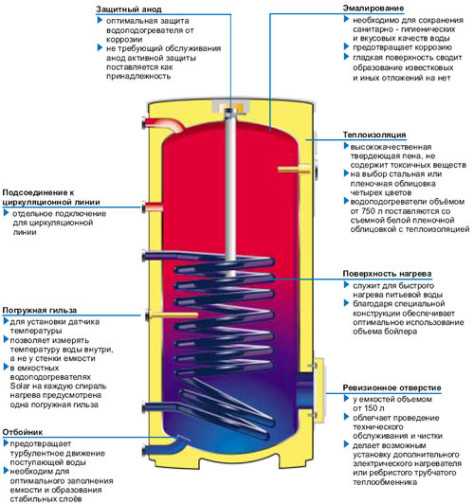

Что внутри бойлера косвенного нагрева

Стандартно бойлер косвенного нагрева имеет 4 штуцера для подключения к коммуникациям. Сверху вниз они располагаются следующим образом:

отвод нагретой сантехнической воды;
вход теплообменника для подачи теплоносителя от системы отопления;
возврат теплоносителя из теплообменника в систему;
подключение к источнику холодной сантехнической воды.

Теплоноситель, охлаждаясь в теплообменнике, опускается. Сантехническая вода, нагреваясь в корпусе, поднимается. Такая схема дополняет принудительную циркуляцию естественной и увеличивает общий КПД системы. Бонусом становится повышенная температура воды на выходе из бака, где она больше всего и нужна.

Схема бойлера косвенного нагрева

Предлагаются бойлеры косвенного нагрева в виде 2 расположенных друг в друге емкостей. Теплоноситель циркулирует между их стенками. Это повышает площадь теплообмена и скорость нагрева воды. Этот вариант не пользуется большой популярностью из-за увеличивающейся стоимости.

Подключение бойлера косвенного нагрева

Основной защитой емкости от гальванической коррозии служит магниевый анод. Благодаря низкому электрохимическому потенциалу магния он окисляется быстрее стальных элементов устройства. Из-за растворения анод подлежит периодической замене.

Подключение бойлера Аристон и двух газовых котлов

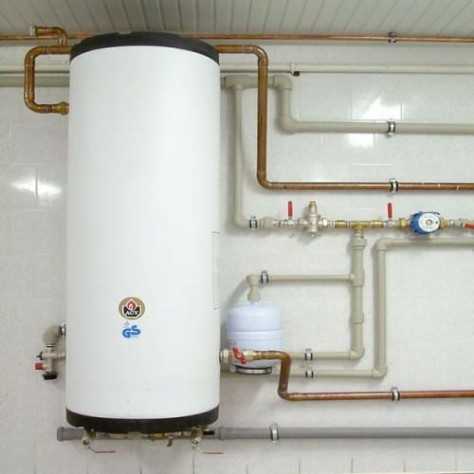

Подключение настенного бойлера

Стальные стенки дополнительно защищаются специальными видами внутренних покрытий. Применяются эмаль, стекло, фарфор. Различия в тепловом расширении стали и покрытия уменьшает эффективность защиты. Со временем покрытие растрескивается. При выполнении бака бойлера косвенного нагрева из нержавеющей стали окисляются сварные швы. Антикоррозионные свойства материала ухудшаются при разогреве в процессе сваривания. Бойлеры косвенного нагрева с баком из нержавеющей стали также требуют установки магниевого анода.

Комплектация устройства

Дополнительно бойлеры косвенного нагрева снабжаются штуцером в средней части для подключения возврата в системах горячего водоснабжения с циркуляцией. Циркуляция повышает комфорт использования, позволяет подключить к системе полотенцесушитель и экономит воду. Удобно открыть кран и сразу получить струю нужной температуры. Не нужно сливать в канализацию остывшую воду из участка системы между нагревателем и смесителем.

Бойлер косвенного нагрева на входе сантехнической воды должен иметь группу безопасности.

Она состоит из нескольких обязательных устройств:

запорного крана;
обратного клапана;
предохранительного клапана.

Запорный кран нужен для временного отключения устройства от системы. Обратный клапан не позволяет воде стекать из бака при отключении водоснабжения, предохранительный предотвращает разрушение устройства. Его функция очень важна.

Жидкости несжимаемы, нагрев воды вызывает ее расширение. Вытеснению воды обратно в систему противодействует обратный клапан на подаче воды в бак. При отсутствии расхода повышение давление могло бы разрушить емкость. Для противодействия этому явлению над зеркалом воды в емкости сохраняется небольшой объем воздуха. Его сжатие компенсирует возрастающее давление. Но после превышения предусмотренного конструкцией порога должен срабатывать предохранительный клапан, стравливая избыток воды.

Предохранительные клапаны комплектуются насадками для подключения к канализации. Конструкция насадки позволяет осуществлять визуальный контроль работы клапана (видимый разрыв). Бойлер косвенного нагрева американского производства чаще имеет отдельное резьбовое отверстие прямо на корпусе для установки предохранительного клапана.

Дополнительно могут предусматриваться регулятор давления, манометр, фильтр грубой очистки, кран для слива воды. Для автоматизации работы на корпусе бойлеров помещают места для установки датчиков температуры.

Летняя эксплуатация

Комбинированный бойлер косвенного нагрева может оснащаться собственным ТЭНом для использования в летний период, когда эксплуатация отопительного котла нецелесообразна. Такое дополнение превращает бойлер косвенного нагрева в накопительный электрический нагреватель. Ввиду схожести конструкций устройств эта модификация не сильно влияет на стоимость и входит в комплектацию очень многих моделей. При небольшой летней разнице температур входящей и исходящей воды ее нагрев ТЭНом мощностью 2,3 кВт вполне возможен и для баков большого объема.

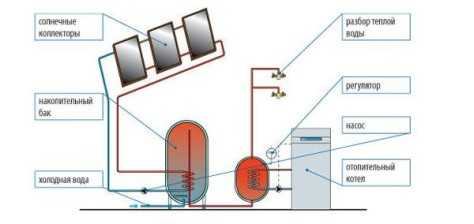

Чтобы сэкономить подключайте последовательно солнечный коллектор

Комбинированный нагреватель может иметь и другую конструкцию (с отдельным теплообменником для подключения к альтернативному источнику тепла). Их подключают к солнечным коллекторам или тепловым насосам. Комбинированный вариант использования возможен и без отдельного теплообменника. Не трудно собрать разводку трубопроводов, где переход на циркуляцию от другого источника тепла выполнялся бы переключением запорной арматуры.

Варианты подключения устройства

Контур бойлера косвенного нагрева всегда параллелен системе отопления. Врезка выполняется в непосредственной близости от котла. Для электронной системы управления контур нагревателя приоритетен относительно системы отопления. Можно выбрать подключение бойлера косвенного нагрева по одному из 3 основных вариантов:

с 3-ходовым краном;
с 2 циркуляционными насосами;
с гидравлической стрелкой.

В первом случае схема подключения бойлера косвенного нагрева включает в себя управляемый электроникой 3-ходовой кран. Он устанавливается на ответвлении от основной магистрали к контуру бойлера косвенного нагрева. При температуре в баке ниже заданной кран переключается на циркуляцию через теплообменник. По достижении нужной температуры происходит переключение на циркуляцию по отопительному контуру. В этом случае за ток теплоносителя по системе отвечает общий насос котла.

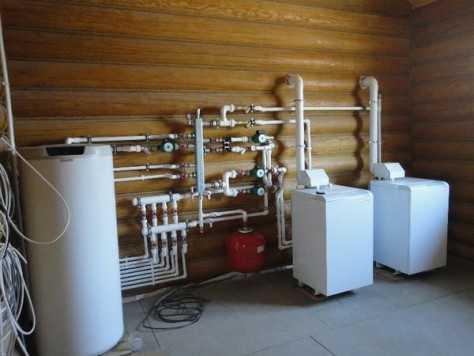

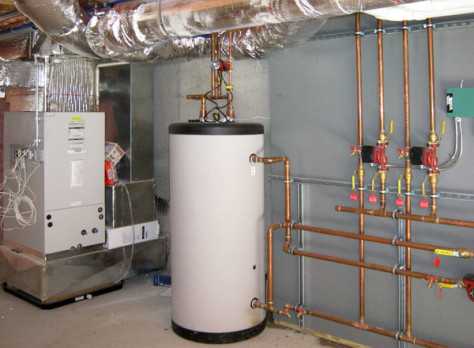

Варианты подключения напольных бойлеров в коттеджах

По второму варианту контуры бойлера косвенного нагрева и системы отопления имеют отдельные насосы. Они включаются попеременно в зависимости от температуры в баке. Передавливанию жидкости при неработающем насосе контура препятствует установка в каждом из них обратного клапана.

Обвязка бойлера косвенного нагрева с гидрострелкой предусматривает подключение нескольких контуров к общему участку трубопровода относительно большого диаметра. Циркуляция теплоносителя от котла через гидрострелку обеспечивает постоянный температурный градиент. Ближе к подаче, где температура максимальна, подключается бойлер косвенного нагрева, далее следуют контуры радиаторов, затем теплых полов.

При любой схеме переключение на циркуляцию через систему отопления должно происходить при температуре, которая ниже максимального значения для котла. Иначе батареи всегда будут оставаться холодными.

Как подключить бойлер косвенного нагрева. Видео

vksplus.ru

основные схемы, материалы и инструменты

Для получения и использования горячей воды в частном доме или даче применяют накопительный нагреватель. Чтобы получить в нужном объеме горячую воду, надо применить или проточное нагревательное устройство, или двухконтурный котел, или накопительный бойлер, работающий на электрическом токе. Эти аппараты можно приобрести в магазине или на строительном рынке, а можно попытаться сделать самодельный бойлер косвенного нагрева самому.

Бойлер косвенного нагрева используют для получения и использования горячей воды в частном доме или даче.

Независимо от того как в ваших руках оказался такой агрегат, чтобы правильно произвести его монтаж, установку, обвязку, необходимо вначале узнать принцип работы каждого устройства и выяснить их недостатки:

проточные установки не имеют нужной производительности, чтобы можно было снабдить нескольких потребителей горячей водой;
двухконтурный бытовой котел косвенного нагрева имеет сравнительно сложное устройство, и нарушение правил его эксплуатации может привести к непоправимым последствиям;
накопительный бойлер (электрический) употребляет значительное количество электрической энергии.

Устройство бойлера косвенного нагрева.

Чтобы устранить эти недостатки, применяют бойлер косвенного нагрева. Такой прибор имеет следующие достоинства:

к нему можно подключить любое количество потребителей;
при правильном выборе мощности теплообменника получается равномерный нагрев воды до нужной температуры по используемому рабочему объему агрегата.

Но такой прибор имеет и недостатки:

первичный период нагрева жидкости длится больше 1,5 часа;
размеры аппарата вызывают необходимость его монтажа в отдельном помещении;
высокая цена покупного бойлера косвенного нагрева.

Для преодоления этих трудностей можно попытаться сделать самодельный вариант.

Системы подогрева воды с применением бойлера выполняются из нескольких основных частей:

отопительного электрического котла;
змеевика, стоящего внутри бака агрегата;
ТЭНа;
соединяющих с системой горячего водоснабжения и отопления элементов.

Корпус аппарата выполнен из металлического баллона, стенки которого покрыты изнутри теплоизоляционным материалом. Во внутренней части корпуса установлен медный змеевик — теплообменник, для транспортировки жидкости. Жидкость прогревается ТЭНом, который стоит внутри колец змеевика.

Выбор размеров бака бойлера зависит от таких факторов:

дневной, полезный расход жидкости;
число подключенных потребителей;
установленное количество сантехнических аппаратов (ванна, краны, унитаз, смесители).

Для расчета при покупке готового бойлера можно принять расход жидкости до 90 литров на душу. Расход теплоносителя (воды) не должен быть более 35-38% от общего объема жидкости, проходящей через отопительный котел.

При использовании аппарата косвенного нагрева, возможно, придется использовать несколько нагревательных баков (раздельно для отопления и для получения теплой воды), так как мощность такого аппарата ограничена.

Изготовление самодельного бойлера

Устройство самодельного бойлера.

Производится подбор емкости для бака. Материал ее не должен поддаваться коррозии. В этом качестве подойдут:

нержавеющая сталь;
алюминиевый сплав;
пластик;
возможно использование для корпуса стальной емкости, обработанной с внешней стороны антикоррозионными красками.

В выбранной или сваренной самостоятельно емкости проделывают два отверстия: выходное (для горячей воды) сверху корпуса и входное (снизу) для холодной жидкости. На них наваривают соски с резьбой, на которую навинчивают шаровые клапаны и тщательно герметизируют места соединений тефлоновой лентой.

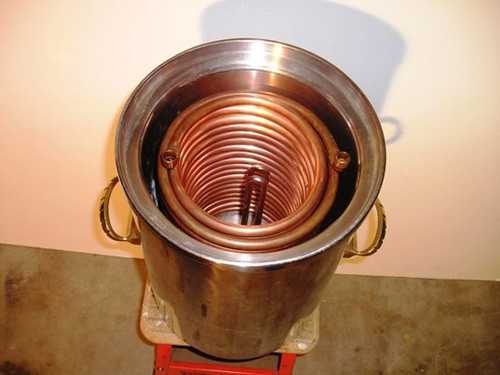

Следующий этап работы — создание змеевика. Его делают из медной, стальной или металлопластиковой трубки малого калибра. Она накручивается в спираль, для этого можно применить трубу большого диаметра или даже бревно. Процесс работы происходит следующим образом: один из концов накручиваемой трубки маленького диаметра фиксируют на используемом стержне и плавными вращательными движениями плотно (но так, чтобы можно было потом снять витки) укладывают вокруг используемой «модели».

После изготовления змеевика надо провести теплоизоляцию сосуда, выбранного для бака бойлера косвенного нагрева. Для этих целей применяется любой строительный теплоизоляционный материал (пенополиуретан и т.д.), который крепится к внутренней стенке бака при помощи клея, проволоки или стяжек.

Схема самодельного бойлера.

Можно применить и такой способ: поставить бак в сосуд большего диаметра и заполнить теплоизоляцией пространство между стенками двух емкостей по подобию термоса. Если у вас есть ненужный газовый баллон, то можно использовать его в качестве основного бака. Главное, чтобы он не был использован по прямому назначению и изнутри корпуса не выходил запах.

Такой баллон разрезают на две части и обрабатывают всю внутреннюю его поверхность нитрокраской, а после ее высыхания корпус промывают. Чтобы установить змеевик, приваривается гайка с резьбой под сантехнический сгон, к которому присоединяется змеевик одним концом, а вторым он укрепляется на боковой поверхности корпуса.

На верху баллона укрепляется трубка для горячей воды, а вход холодной производится через боковую стенку. Один конец этой «холодной» трубки снабжен резьбой, а в другой ее части сделаны отверстия с заглушками: это сделано для предотвращения смешивания холодных и горячих фракций воды.

Для установки теплообменника сваркой проделывают в корпусе отверстие и устанавливают ТЭН с датчиком. Весь баллон обворачивают теплоизоляцией. На трубку холодной воды устанавливается обратный клапан, и сделанный своими руками бойлер косвенного нагрева готов к работе.

Как подключить вышеописанные агрегаты к системам отопления и водоснабжения?

Вернуться к оглавлению

Основные схемы включения бойлера косвенного нагрева

Для правильного монтажа бойлера к водопроводу необходимо выполнение таких условий:

выход нагретой воды осуществляется вверху бака;
необходимая точка рециркуляции обязательно должна находиться посреди корпуса;
холодная вода заходит в бойлер через нижнюю часть;
жидкость должна передвигаться сверху вниз для обеспечения конвекции.

Вернуться к оглавлению

Различные варианты подключения бойлера

Схема подключения бойлера: 1,2-водопроводные краны; 3,4 — перекрыватели труб; 5-обратный клапан.

Встречаются такие типы включения:

Соединение посредством 3-ходового регулировочного клапана.
Двухнасосная система.
Применение стрелки гидравлической.
Использование рециркуляции.

Это самая применяемая система подключения бойлера косвенного нагрева, которая используется в случае большого расхода воды в здании.

Этот вариант подключения использует двухконтурную цепь отопления:

главная тепловая цепь;
нагреватель накопителя.

Происходит распределение водяного потока в сетях 3-ходовым распределительным клапаном. Система подогрева накопителя наиболее применима, чем входящая в систему сеть отопления. При охлаждении жидкости до нижнего уровня термостат перебрасывает клапан и вся вода из контура котла косвенного нагрева идет в накопитель. Когда нужный уровень нагрева будет достигнут, вся вода идет в цепи отопления.

Следующая схема монтажа бойлера работает при использовании двухнасосной циркуляции воды на разных цепях системы.

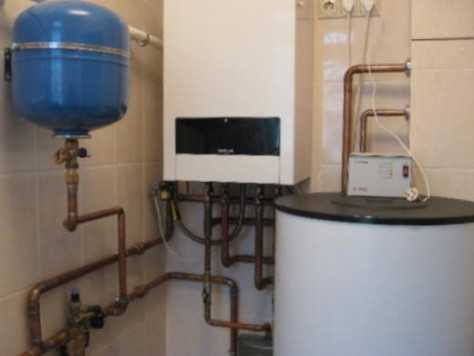

Схема подключения бойлера косвенного нагрева.

Приоритет здесь принадлежит цепям горячего водоснабжения, включенной перед насосом основной сети отопления (сети работают параллельно). Переключение необходимых режимов произведено терморегулятором бойлера. Во избежание взаимного влияния фракций воды на всех насосах установлены обратные клапаны.

Для очень сложных систем, для уменьшения охлаждения теплоносителя при переходах из одного режима в другой применяют двухкотловую систему: один постоянно используется для нагрева воды, а второй обслуживает цепи отопления.

Следующая схема подключения бойлера косвенного нагрева — использование гидравлической стрелки. При многоконтурном отоплении для балансировки потоков жидкости совместно с насосами применяется гидравлический распределитель.

При такой схеме применяют большее количество линий отопления: цепь радиаторов; так называемый теплый пол; обычный контур разогрева бойлера и т. д. При удалении из схемы гидравлического модуля надо установить достаточное количество вентилей для необходимой компенсации давления во всех частях.

Вернуться к оглавлению

Применение рециркуляции при установке бойлера

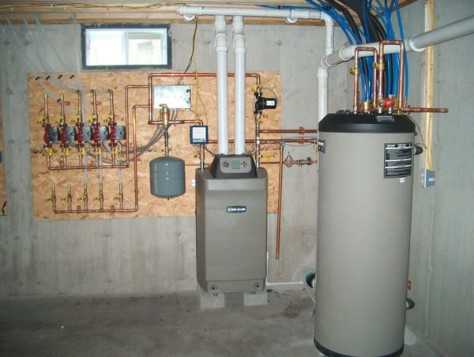

Схема управления бойлером косвенного нагрева.

Создается такая схема при помощи круговорота теплоносителя с помощью насоса, что обеспечивает наибыстрейшую подачу разогретой жидкости при открытии им крана. При таком варианте включения вся обвязка создается из таких элементов, как:

водяной обратный клапан;
полуавтоматический или автоматический воздухоотводчик;
обычный расширительный бачок.

Первый аппарат установлен в баке для недопустимости перемешивания потоков разнотемпературной воды. Второй прибор исключает проникновение воздуха в водяные цепи при запуске насоса. Обычный расширительный бачок уравнивает давление в сетях воды с высокой температурой при закрытии смесителя.

Все вышеописанные схемы подключения и монтажа бойлера косвенного нагрева подходят как для покупных агрегатов, так и для самодельных.

Вернуться к оглавлению

Установка бойлера своими руками

Эта операция должна производиться в соответствии с требованиями техники безопасности и ГОСта. Для установки самого агрегата надо (в зависимости от его мощности) или выделить специальную комнату, или установить его в таком месте, где он не будет касаться стен своим корпусом.

Сама установка может быть проведена самостоятельно. Для этого в выбранном месте сверлят в стене отверстия и вставляют в них крепежные элементы (анкерные болты и т. п.). Затем вешают на них бойлер и производят его подключение к сети холодной воды при помощи вентиля и обратного клапана.

На горячий конец привинчивают вентиль и с помощью пластиковых труб соединяют с другими элементами системы (радиаторы и т. д.). После окончательной сборки всех цепей производится подбор режима работы всей системы путем ее всесторонней проверки под контролем специалиста.

Вернуться к оглавлению

Необходимые материалы и инструменты

Бак или листовой материал.
Газовый баллон.
Медная трубка малого калибра.
Теплоизоляционный материал.
Радиаторы отопления.
Терморегуляторы.
Обратные клапаны.
Пластиковые трубы.
Сантехническая фурнитура и т. д.
Труба большого диаметра или обрезок бревна.
Расширительный бачок.
Нитрокраска.
Сварочный аппарат.
Дрель
Крепежные элементы.
Гаечные ключи.
Проволока.

Приведенные выше описания самодельных бойлеров и схемы их подсоединения дают возможность в большинстве случаев самому осуществить их сборку, монтаж и подключение бойлера к системе отопления строения горячей водой.

1popechi.ru
