Советы по эксплуатации печи булерьян

ВНИМАНИЕ! Ваша печь окрашена кремнийорганической жаропрочной эмалью, полная полимеризация которой наступает лишь при первых протопках печи и с выделением едкого запаха, который в дальнейшем исчезает.

Поэтому первые протопки печи необходимо производить в хорошо проветриваемом помещении при полностью открытых дверях и окнах либо на улице вне помещения.

Перед эксплуатацией печи убедитесь в нормальном функционировании всех элементов печи и дымохода. Проверка печи и дымохода, а также их чистка должна проводиться не реже 1 раза в два месяца.

Следует также систематически очищать от пыли и других сторонних предметов, канал притока свежего воздуха в помещении.

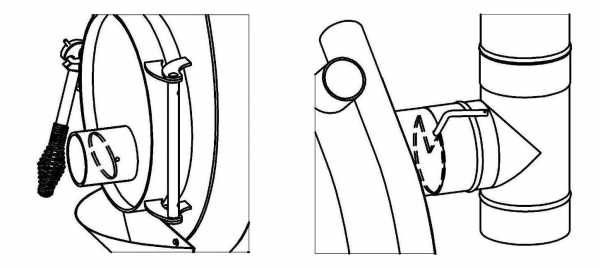

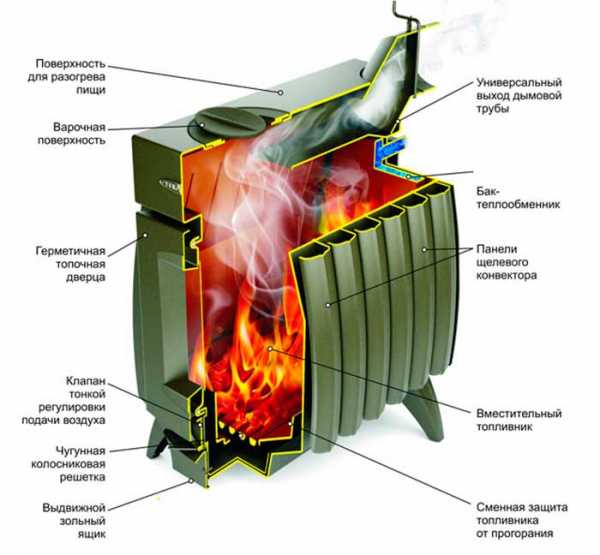

Перед розжигом печи установите регулятор – газификатора и регулятор мощности в полностью открытое положение (рис. 1).

Рисунок 1. Положение заслонок при розжиге или закладке дров(интенсивный режим)

Для розжига используйте бумагу и щепки и по мере разгорания добавляете топливо в топку до ее полного заполнения.

Через 2 — 3 минуты после того как топливо хорошо разгорится Вы закрываете топочную дверку, на ней прикрываете заслонку регулятора мощности и только после этого закрываете заслонку регулятора – газификатора. Тем самым Вы переводите печь в режим газификации (рис. 13).



Рисунок 13. Положение заслонок при основном(экономичном) режиме

При полностью  закрытых регуляторах мощности и газификации КПД и время работы печи будут наибольшими.

Необходимую интенсивность горения устанавливайте изменением положения обоих регуляторов. Их положение определяется опытным путем и зависит от качества дров  (плотность, влажность), конструкции дымохода (высота, количество колен), погодных условий (давление, ветер) и т.д.

ВНИМАНИЕ! Режим интенсивного горения не является основным режимом работы печи и не может  быть рекомендован к постоянному применению, так как в этом случае резко снижается срок службы изделия и не обеспечивается сохранность жаропрочного покрытия.

Перед добавлением топлива переведите печь в режим интенсивного горения, для этого сначала открываете полностью заслонку – газификатора (т.е. открываете выход дымовым газам), затем через 2 – 3 минуты, плавно открываете регулятор мощности (т.е. увеличиваете подачу воздуха для горения) и лишь только после этого открывайте дверку. Добавьте топливо, закройте дверцу и установите регуляторы в прежнее положение.

Перед удалением золы дайте топливу полностью перегореть и остыть. Золу полностью удалять не следует. Всегда оставляйте слой золы высотой до 50 мм (это примерно до нижнего края дверки).

Слой золы необходим для защиты от прогара нижних труб, а также служит термоизоляцией нижних труб для создания в них конвекционного потока.

Во время эксплуатации отопительной печи не допускается:

  • оставлять печь без присмотра или поручать присмотр за ней малолетним детям;
  • размещать топливо и другие горючие вещества и материалы непосредственно перед топочным отверстием;
  • хранить не затушенные угли и золу в металлической посуде, установленной на деревянный пол или горючей подставке;
  • сушить и складывать на печи одежду, дрова, другие горючие предметы и материалы;
  • использовать для топки дрова, длина которых превышает размер топки;
  • осуществлять топку печи с открытой топочной дверкой;
  • использовать вентиляционные и газовые каналы как дымоходы;

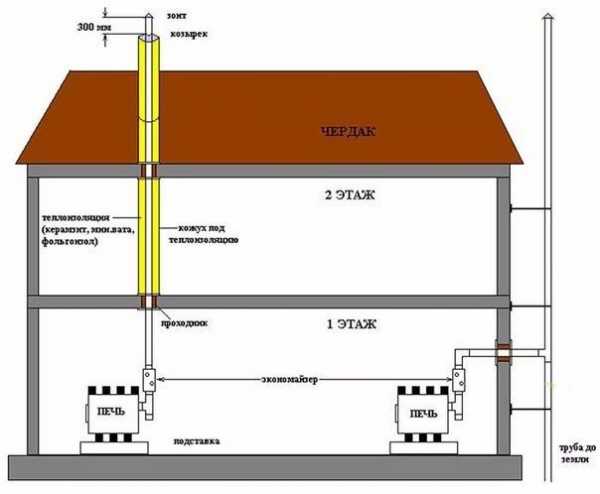

  • прокладывать дымоход отопительной печи по горючей основе;
  • закреплять на дымоходных трубах антенны телевизоров, радиоприемников и т.д.;
  • хранить в помещении запас топлива, который превышает суточную потребность.

Топливо для печи.

Печь работает на всех видах твердого топлива:  дерево,  древесные отходы, древесные и торфяные брикеты, пеллеты, бумага, картон и т.д.

Стандартным вариантом топлива — являются колотые дрова высушенные естественным способом под навесом в течении 1 — 2 лет с влажностью не более 20%. Как вариант возможно применение не колотых крупных круглых поленьев длиной с топку.

В случаи применения опилок, то их необходимо использовать вместе с кусковой древесиной и/или с дровами. Никогда не применяйте в качестве топлива любые жидкости или газы, а также уголь, кокс и т. д.

Не допускается сжигать в печи любые виды пластмасс, пластика, резины и т.д., так как это ведет к выделению ядовитых газов, а также к загрязнению окружающей среды.

Топливо должно храниться в специально приспособленных для этого помещениях или на специально выделенных площадках с учетом требований строительных норм.

Категорически запрещается: переоборудовать печь для топки другими видами топлива, а также вносить любые изменения в конструкцию печи.

dymohodof.ru

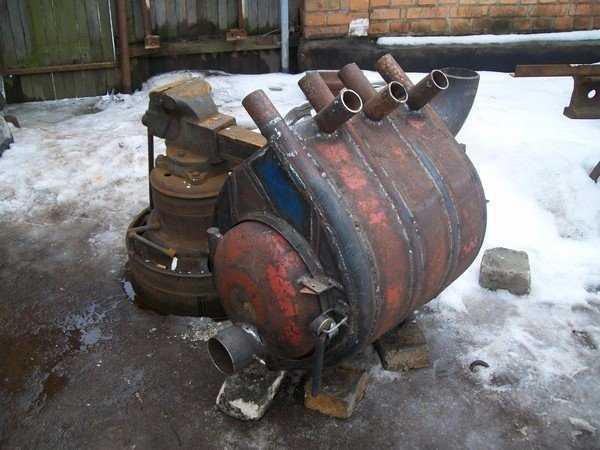

Печь булерьян своими руками: пошаговая инструкция

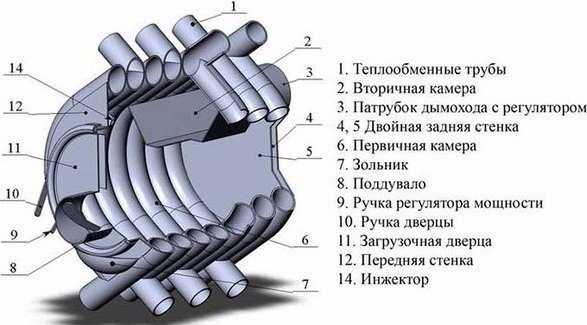

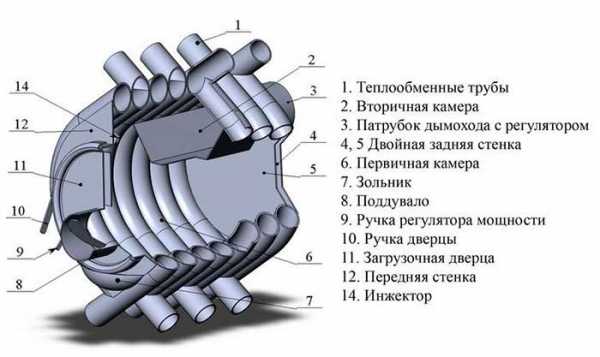

Печь булерьян своими руками: пошаговая инструкцияК основным достоинствам печей булерьян можно отнести высокий КПД работы (70-85%) и компактные размеры. Для сравнения: КПД буржуйки составляет всего 7-10%. Конструкцию, печь булерьян имеет не слишком сложную. А поэтому собрать ее своими руками не особенно сложно.Покупаем материалы для изготовления печи

Для сборки печи понадобятся трубогиб и сварочный аппарат. Также нужна будет болгарка. Материалы, необходимые для изготовления печи, представлены в таблице на фото.Размеры булерьяна, а соответственно и элементов могут быть и другими.Подготовительные мероприятияПод будящую печь необходимо устроить надежную жаропрочную подставку. Это может быть, к примеру, кирпичная площадка или стальной лист. Такая прокладка нужна для предотвращения возгорания пола.Изготовление скелетаИтак, давайте посмотрим, как сделать печь булерьян. В первую очередь собирается скелет. В нем собственно и будет, нагреваясь, циркулировать воздух. Для этого труба 57мм разрезается на 8 отрезков длиной по 120. Затем каждый элемент сгибается в 80гр. Готовые отрезки свариваются в шахматном порядке так, чтобы их края (по 12см) выходили наружу.Совет: Сборку скелета удобнее выполнять в каркасе-держателе из уголка.На следующем этапе в два крайних передних ребра вставляются патрубки для сообщения с топкой. Для этого в них делаются надрезы (с внутренней стороны), в которые вставляются тонкие трубки. Отверстия для обеспечения герметичности завариваются по краям.Корпус и лабиринт дожигаДалее порядок действий такой:1 Между ребрами скелета привариваются полосы стали.2 Изготавливаются две пластины лабиринта и привариваются к ребрам изнутри.3 По лекалу вырезаются передняя и задняя стенки корпуса. 4 В первой делается отверстие под дверку.5 В задней прорезается отверстие под патрубок.6 Приваривается патрубок.Изготовление дверкиЭто самая сложная деталь булерьяна. Изготавливается дверка так:7 От трубы 350мм отрезается два куска шириной в 4см. Один из них разрезается и немного разворачивается для получения кольца большего диаметра.8 Вырезается диск и приваривается внутрь кольца.9 В этом диске прорезается отверстие, к которому крепится патрубок длиной в 15см.10 В последнем просверливаются два небольших отверстия. В них вставляется стержень (его конец загибается под углом в 90гр). На этот прут внутри патрубка приваривается сплошной диск. В результате получится задвижка-шибер. При повороте прута-ручки она будет открываться и закрываться.11 Затем из листовой стали вырезается полоска шириной в 4см, сгибается кольцом и приваривается к диску дверки.12 Между этим кольцом и первым (разрезанным) вставляется уп -лотнитель.13 Второй неразрезанный отрезок трубы 350 закрепляется сваркой к отверстию в лицевой стенке булерьяна.Важно: Кольца должны максимально плотно входить друг в друга. Чем герметичнее дверь, тем эффективнее работает печь булерьян.Готовая дверка навешивается на переднюю стенку через петли из трубки и стержня.Сборка дымоходаЭта деталь булерьяна имеет Т-образную форму. Для изготовления дымохода в вертикальной трубе посередине прорезается отверстие и приваривается патрубок того же диаметра. В него устанавливается вторая шиберная задвижка. В этом случае ¼ внутреннего круга вырезается болгаркой. Это необходимо для того чтобы при закрытии задвижки дым все равно уходил в трубу. Таким образом можно дополнительно регулировать тягу. Для фиксации задвижек на двери и в дымоходе в правильном положении используются пружины.Замок эксцентрик, обеспечивающий плотное прилегание дверки к передней стенке печи булерьян, скорее всего, придется заказывать у специалиста в мастерской. Сделать его своими руками проблематично, так как для этого необходим токарный станок. На заключительном этапе снизу крепятся ножки

myremdom.ru

Печь булерьян своими руками: пошаговая инструкция

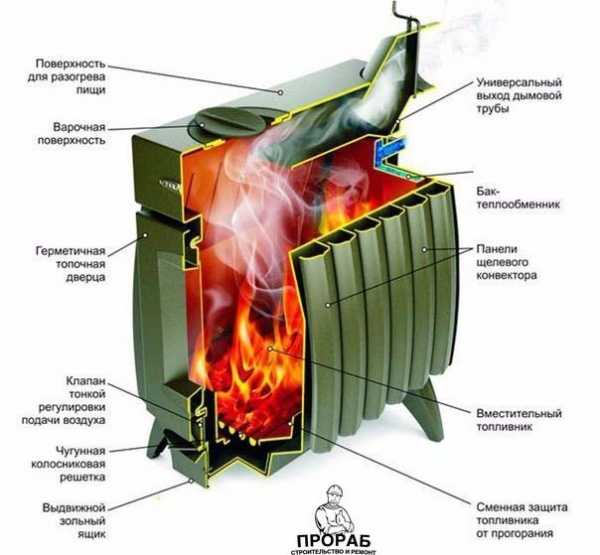

К основным достоинствам печей булерьян можно отнести высокий КПД работы (70-85%) и компактные размеры. Для сравнения: КПД буржуйки составляет всего 7-10%. Конструкцию, печь булерьян имеет не слишком сложную. А поэтому собрать ее своими руками не особенно сложно.

Покупаем материалы для изготовления печи

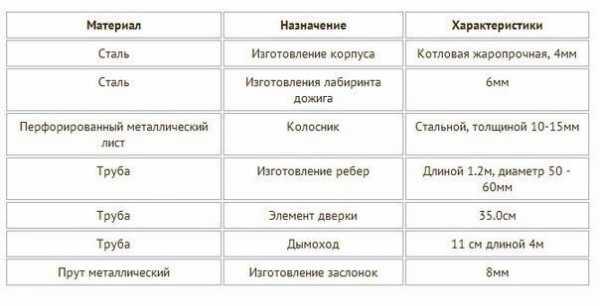

Для сборки печи понадобятся трубогиб и сварочный аппарат. Также нужна будет болгарка. Материалы, необходимые для изготовления печи, представлены в таблице.

Материал Назначение Характеристики
Сталь Изготовление корпуса Котловая жаропрочная, 4мм
Сталь Изготовления лабиринта дожига 6мм
Перфорированный металлический лист Колосник Стальной, толщиной 10-15мм
Труба Изготовление ребер Длиной 1.2м, диаметр 50 - 60мм
Труба Элемент дверки 35.0см
Труба Дымоход 11 см длиной 4м
Прут металлический Изготовление заслонок 8мм

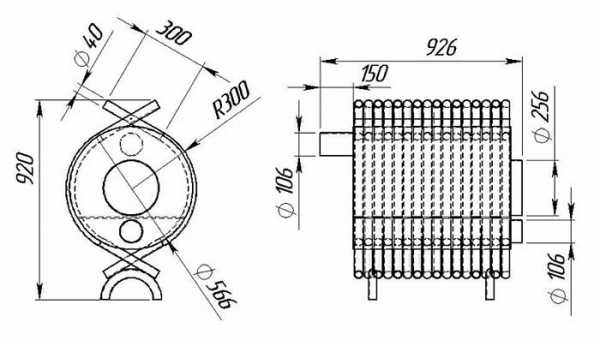

Размеры булерьяна, а соответственно и элементов могут быть и другими. К примеру, такими как здесь:

Подготовительные мероприятия

Под будящую печь необходимо устроить надежную жаропрочную подставку. Это может быть, к примеру, кирпичная площадка или стальной лист. Такая прокладка нужна для предотвращения возгорания пола.

Изготовление скелета

Итак, давайте посмотрим, как сделать печь булерьян. В первую очередь собирается скелет. В нем собственно и будет, нагреваясь, циркулировать воздух. Для этого труба 57мм разрезается на 8 отрезков длиной по 120. Затем каждый элемент сгибается в 80гр. Готовые отрезки свариваются в шахматном порядке так, чтобы их края (по 12см) выходили наружу.

Совет: Сборку скелета удобнее выполнять в каркасе-держателе из уголка.

На следующем этапе в два крайних передних ребра вставляются патрубки для сообщения с топкой. Для этого в них делаются надрезы (с внутренней стороны), в которые вставляются тонкие трубки. Отверстия для обеспечения герметичности завариваются по краям.

Корпус и лабиринт дожига

Далее порядок действий такой:

  • Между ребрами скелета привариваются полосы стали.
  • Изготавливаются две пластины лабиринта и привариваются к ребрам изнутри.
  • По лекалу вырезаются передняя и задняя стенки корпуса.
  • В первой делается отверстие под дверку.
  • В задней прорезается отверстие под патрубок.
  • Приваривается патрубок.

Изготовление дверки

Это самая сложная деталь булерьяна. Изготавливается дверка так:

  • От трубы 350мм отрезается два куска шириной в 4см. Один из них разрезается и немного разворачивается для получения кольца большего диаметра.
  • Вырезается диск и приваривается внутрь кольца.
  • В этом диске прорезается отверстие, к которому крепится патрубок длиной в 15см.
  • В последнем просверливаются два небольших отверстия. В них вставляется стержень (его конец загибается под углом в 90гр). На этот прут внутри патрубка приваривается сплошной диск. В результате получится задвижка-шибер. При повороте прута-ручки она будет открываться и закрываться.
  • Затем из листовой стали вырезается полоска шириной в 4см, сгибается кольцом и приваривается к диску дверки.
  • Между этим кольцом и первым (разрезанным) вставляется уплотнитель.

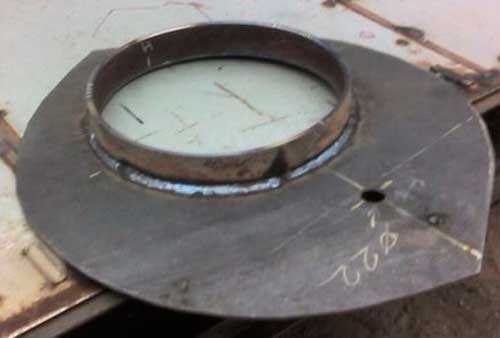

  • Второй неразрезанный отрезок трубы 350 закрепляется сваркой к отверстию в лицевой стенке булерьяна.

Важно: Кольца должны максимально плотно входить друг в друга. Чем герметичнее дверь, тем эффективнее работает печь булерьян.

Готовая дверка навешивается на переднюю стенку через петли из трубки и стержня.

Сборка дымохода

Эта деталь булерьяна имеет Т-образную форму. Для изготовления дымохода в вертикальной трубе посередине прорезается отверстие и приваривается патрубок того же диаметра. В него устанавливается вторая шиберная задвижка. В этом случае ¼ внутреннего круга вырезается болгаркой. Это необходимо для того чтобы при закрытии задвижки дым все равно уходил в трубу. Таким образом можно дополнительно регулировать тягу. Для фиксации задвижек на двери и в дымоходе в правильном положении используются пружины.

Замок эксцентрик, обеспечивающий плотное прилегание дверки к передней стенке печи булерьян, скорее всего, придется заказывать у специалиста в мастерской. Сделать его своими руками проблематично, так как для этого необходим токарный станок. На заключительном этапе снизу крепятся ножки.

Видео по теме:

postroju-dom.ru

Печь булерьян своими руками: пошаговая инструкция

К основным достоинствам печей булерьян можно отнести высокий КПД работы (70-85%) и компактные размеры. Для сравнения: КПД буржуйки составляет всего 7-10%. Конструкцию, печь булерьян имеет не слишком сложную. А поэтому собрать ее своими руками не особенно сложно.

Покупаем материалы для изготовления печи

Для сборки печи понадобятся трубогиб и сварочный аппарат. Также нужна будет болгарка. Материалы, необходимые для изготовления печи, представлены в таблице на фото.

Размеры булерьяна, а соответственно и элементов могут быть и другими. К примеру, такими как здесь:

Подготовительные мероприятия

Под будящую печь необходимо устроить надежную жаропрочную подставку. Это может быть, к примеру, кирпичная площадка или стальной лист. Такая прокладка нужна для предотвращения возгорания пола.

Изготовление скелета

Итак, давайте посмотрим, как сделать печь булерьян. В первую очередь собирается скелет. В нем собственно и будет, нагреваясь, циркулировать воздух. Для этого труба 57мм разрезается на 8 отрезков длиной по 120. Затем каждый элемент сгибается в 80гр. Готовые отрезки свариваются в шахматном порядке так, чтобы их края (по 12см) выходили наружу.

Совет: Сборку скелета удобнее выполнять в каркасе-держателе из уголка.

На следующем этапе в два крайних передних ребра вставляются патрубки для сообщения с топкой. Для этого в них делаются надрезы (с внутренней стороны), в которые вставляются тонкие трубки. Отверстия для обеспечения герметичности завариваются по краям.

Корпус и лабиринт дожига

Далее порядок действий такой:1 Между ребрами скелета привариваются полосы стали.2 Изготавливаются две пластины лабиринта и привариваются к ребрам изнутри.3 По лекалу вырезаются передняя и задняя стенки корпуса.4 В первой делается отверстие под дверку.5 В задней прорезается отверстие под патрубок.6 Приваривается патрубок.

Изготовление дверки

Это самая сложная деталь булерьяна. Изготавливается дверка так:7 От трубы 350мм отрезается два куска шириной в 4см. Один из них разрезается и немного разворачивается для получения кольца большего диаметра.8 Вырезается диск и приваривается внутрь кольца.9 В этом диске прорезается отверстие, к которому крепится патрубок длиной в 15см.10 В последнем просверливаются два небольших отверстия. В них вставляется стержень (его конец загибается под углом в 90гр). На этот прут внутри патрубка приваривается сплошной диск. В результате получится задвижка-шибер. При повороте прута-ручки она будет открываться и закрываться.11 Затем из листовой стали вырезается полоска шириной в 4см, сгибается кольцом и приваривается к диску дверки.12 Между этим кольцом и первым (разрезанным) вставляется уп -лотнитель.13 Второй неразрезанный отрезок трубы 350 закрепляется сваркой к отверстию в лицевой стенке булерьяна.

Важно: Кольца должны максимально плотно входить друг в друга. Чем герметичнее дверь, тем эффективнее работает печь булерьян.

Готовая дверка навешивается на переднюю стенку через петли из трубки и стержня.

Сборка дымохода

Эта деталь булерьяна имеет Т-образную форму. Для изготовления дымохода в вертикальной трубе посередине прорезается отверстие и приваривается патрубок того же диаметра. В него устанавливается вторая шиберная задвижка. В этом случае ¼ внутреннего круга вырезается болгаркой. Это необходимо для того чтобы при закрытии задвижки дым все равно уходил в трубу. Таким образом можно дополнительно регулировать тягу. Для фиксации задвижек на двери и в дымоходе в правильном положении используются пружины.

Замок эксцентрик, обеспечивающий плотное прилегание дверки к передней стенке печи булерьян, скорее всего, придется заказывать у специалиста в мастерской. Сделать его своими руками проблематично, так как для этого необходим токарный станок. На заключительном этапе снизу крепятся ножки.
