Бур для скважины — как сделать самостоятельно. Бур для скважины
Как выбрать бур для скважины
На дачном участке или в загородном доме часто требуется соорудить скважину для обеспечения водоснабжения, для посадки деревьев или для строительства забора. При бурении скважины возникает вопрос о том, как правильно это сделать и какой инструмент применить. В данной статье рассмотрим основные разновидности и советы по выбору бура для бурения скважины.
Оглавление:
- Особенности и устройство бура для скважины
- Виды буров для скважин
- Обзор производителей буров для скважин
Особенности и устройство бура для скважины
Инструмент, который помогает делать скважины, называется буром. Бур - способен проделывать глубокие вертикальные отверстия, с довольно небольшим диаметром, практически без помощи человека. Место, в котором начинается скважина, называется устьем, стены образуют ствол, а конец скважины - это забой.
Основные составляющие бура для скважин:
- нижняя несущая труба,
- наконечник,
- резец,
- рукоятка,
- спиральная часть - шнек.
Спиральная часть бура производит разрушение той поверхности, на которой происходит бурение, и отводит разрушенный материал из места бурения. Наконечник имеет острую, но в тоже время, округленную форму, для легкого продвижения вглубь и повышения устойчивости инструмента. Рукоятка снимается, и устанавливается удлинитель, который увеличивает глубину бурения.
Сфера применения буров:
- изготовление скважины для колодца;
- посадка деревьев;
- сооружение забора;
- при изготовлении фундамента;
- при работе над системами водоснабжения;
- при необходимости провести под землей электрические провода или газовые трубы;
- для устройства канализации или стока.
Виды буров для скважин

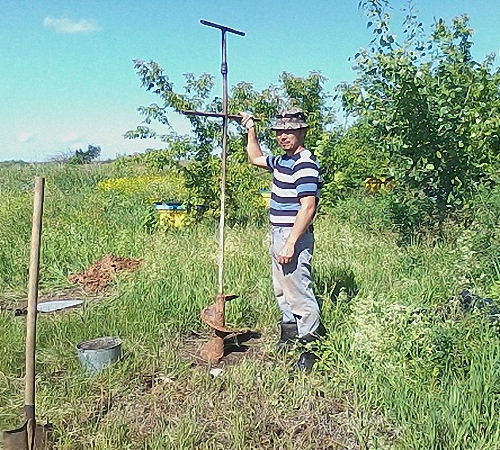

Одними из самых популярных являются ручные буры для скважин. Выделяют несколько разновидностей ручных буров:
1. Шнековый бур - производит бурение путем разрезания грунта специальными пластинами, которые приварены к основе бура. Пластины приваривают под прямым углом, в таком случае грунт не полностью извлекается из скважины, и приходится делать это лопатой. В другом виде шнекового бура, пластины приваривают под углом З0-70°. В таком случае, весь грунт легко выходит на поверхность.
2. Коронковый бур - инструмент, который состоит из трубы и коронки, которая располагается в нижней части бура. Коронку изготавливают из острых резцов прочного металла. При бурении коронковым буром используют сначала долот, а затем бур. Для предотвращения разрушения стенок скважин применяют воду. Коронковый бур требует дополнительных приспособлений, таких как долот, штанги и крепежи. Если глубина бурения превышает длину коронки, тогда сверху добавляются крепежные приспособления для наращивания штанг. В несколько этапов производят добавление новых штанг, таким образом формируя технологическую колонну.
3. Ударно-канатный бур - массивный инструмент, который состоит из трубы, на нижней части которой расположена желонка. при выполнении бурения ударно-канатным буром используют треногу, которая располагается на высоте 1,5-2 м.
4. Ложковый бур состоит из металлического стержня, на конце которого расположен большой цилиндр. Цилиндр снизу разделен на две части: продольно или спирально. Эти части смещены друг от друга на 10-12 мм. Нижняя часть цилиндра имеет режущую кромку. При бурении производят два вида движений: вращение и поступление. При вращении бура осуществляется бурение скважины, затем цилиндр наполняется грунтом, и бур вытаскивают для очищения. Ложковый бур подходит для влажных и неосыпающихся грунтов. Диаметр ложкового бура бывает разных размеров, а длина стержня обычно не превышает 70 см. Такие буры применяют при бурении водных скважин.
5. Змеевик или бур спирального типа - применяется для проделывания скважин на глинистых или суглинистых грунтах, которые содержат гравий или гальку. Основные элементы змеевика: головка с нарезкой, несколько спиральных витков с лезвием и стержень. Бурение данным буром выполняют медленно, постепенно углубляя бур в землю, при этом грунт задерживается на спиральных витках. Когда все витки заполняются грунтом, бур извлекают на поверхность для очистки.
6. Для бурения в сухих глинистых или в рыхлых песчаных грунтах используют зубильное долото. Для изготовления этого инструмента применяют один сплошной кусок вязкой стали. Бурение зубильным долотом производят ударным способом, при этом каждый раз долото поворачивают на 15-20°. Диаметр буров для скважин: 7,4 см, 10,8см, 14,7 см. Долота используют для разбивания мелких камней, при сооружении скважины обычным буром.
7. Штанговый бур - инструмент, которым выполняют ударное или вращательное бурение. Для изготовления такого бура используют специальные штанговые трубы. Длина труб составляет 1, 2, 3 м.
Алмазные буры для скважин - инструмент, которым производят бурение в строительных материалах, таких как бетон, кирпич или камень. Алмазный бур бывает двух видов: электрический или гидравлический. Электрический алмазный бур способен выполнять бурение небольших скважин. Для работы гидравлических алмазных буров необходимо наличие специального гидравлического насоса, который помогает проделывать довольно объемные отверстия или скважины.Для изготовления алмазного бура используют золотую, серебряную или платиновую руду и алмаз.
Бур для скважины электрический - выполняет бурение скважин, через подключение к электричеству. Некоторые модели имеют встроенный аккумулятор. Некоторые модели работают на бензине или дизельном топливе. Преимуществами использования электрического бура является минимальное задействование ручной силы. Чтобы пробурить скважину, необходимо установить бур, подключить электропитание и наблюдать за работой бура.
Обзор производителей буров для скважин
Бур для скважины купить возможно на рынке или в хозяйственном магазине, некоторые предпочитают делать бур самостоятельно. Рассмотрим основных производителей буров для скважин:
1. Мастер Бур - торговая компания, которая занимается производством и продажей ручных буров для скважин.
Предназначения буров:
- установка столбов для изготовления заборов;
- посадка деревьев;
- скважины для установки столбов для фундамента или для освещения;
- бурение водных скважин;
- бурение скважин в горизонтальном положении;
- бурение разведочных скважин глубина которых не превышает 25-ти метров.
Компания предлагает дополнительные материалы для установки водоснабжения и набор инструментов для удобного бурения.
Мастер Бур предлагает четыре серии земляных буров: LIFE STANDART, Standart+, Profi, Дачник.
Серия LIFE STANDART и Standart+ включает тринадцать шнековых буров, которые различаются размерами и скоростью работы.
Технические особенности D135 Зшн.:
- назначение: бурение водных скважин;
- максимальная глубина бурения: 20 м;
- длина: 110 см;
- ширина: 13,5 см;
- высота: 13,5 см;
- количество шнеков: 3 шт.;
- бур для скважины цена: 55 $.
Серия Profi представляет профессиональное оборудование для устройства фундаментов, установки столбов и земляного бурения водных скважин.
Мастер Бур выпускает 12 моделей земляных буров с накопителем.
Технические особенности D 160 2 шн.:
- назначение: бурение водных скважин;
- максимальная глубина бурения: 15 м;
- длина: 110 см;
- ширина: 16 см;
- высота: 16 см;
- количество шнеков: 2 шт.;
- особенности: накопитель, который увеличивает количество выемки грунта, в процессе бурения;
- высота накопителя: 45 см;
- цена: 95 $.
Среди фундаментных расбуривателей представлено пять моделей коронкового типа.
Технические особенности фундаментного расбуривателя Мастер Бур:
- назначение: бурение свайных фундаментов;
- максимальная глубина бурения: зависит от количества используемых удлинителей;
- длина: 110 см;
- ширина: 30 см;
- высота: 30 см;
- особенности:дополнительная комплектация расбуривателями на 25 и на 30 см;
- диаметр пяты: 52 см;
- цена: 290 $.

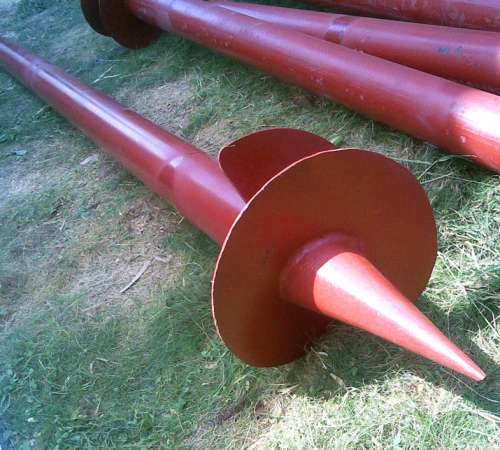

Среди буров, предназначенных для бурения свай, Мастер Бур представляет пять моделей шнекового и коронкового типа.
Серия Дачник включает две модели скваженных буров.
Технические особенности земляного бура D 160 1шн.:
- назначение: бурение скважин для садоводческого хозяйства;
- максимальная глубина бурения: 60-70 см;
- длина: 110 см;
- ширина: 16 см;
- высота: 16 см;
- количество шнеков: 1 шт.;
- особенности: бур изготовлен из специальной облегченной трубы;
- цена: 30 $.
2. Алмазный бур Miral (Россия) - обеспечит быстрое и равное бурение, в котором отсутствуют вибрации или удары.
Технические особенности:
- особенности: бур состоит из сегментной части, хвостовика, коронки и корпуса;
- назначение: бурение асфальтовых, кирпичных, железобетонных, гранитных или каменных конструкций;
- цена: в зависимости от размера, от 122 $.

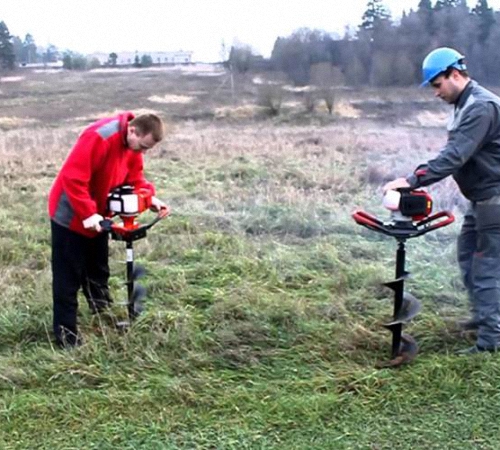

3. Бензобур Hitachi (Таиланд) поможет с легкостью сделать скважины различного диаметра и глубины.
Технические особенности Hitachi DA 200 E:
- особенности: наличие рамочной конструкции, которая обеспечивает комфортную работу, рукоятка сконструирована таким образом, чтобы устранять вибрации, которые возникают во время бурения, двухтактный двигатель;
- мощность: 1,6 л.с.;
- максимальный диаметр шнека: 20 см;
- объем топливного бака: 700 мл;
- вес бура: 8 кг.
4. Садовый бур Fiskars (Польша) - проделывание скважин для посадки кустов и деревьев или для установки столбов.
Технические особенности Fiskars 134720:
- материал: стальная труба и прочная, удобная рукоятка;
- количество лезвий: 2шт.;
- максимальный диаметр скважины: 15 см;
- длина бура: 110 см;
- вес: 2,250 кг;
- цена: 51 $.
5. Алмазный бур PDS (Польша) - предназначен для бурения различных скважин.
Технические особенности:
- алмазное долото: 5,6 см;
- назначение: бурение водных скважин, каменных, известковых, песчаных и гранитных грунтов;
- особенности: высокая скорость бурения;
- цена: 262 $.

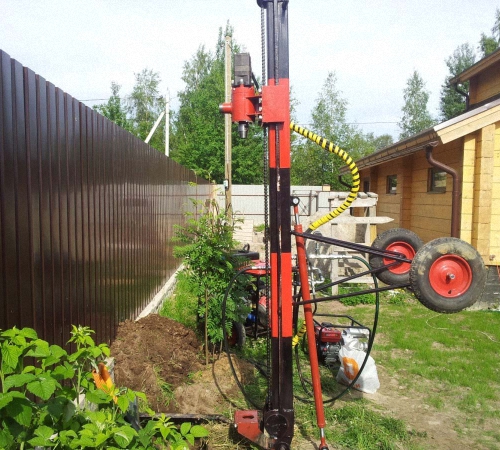

6. Станок для бурения скважин Бур-50 - установка, которая позволяет производить бурение скважин, глубина которых составляет 50 м, а диаметр - 20 см.
Технические особенности:
- назначение: бурение скважин;
- рама: не требует разборки;
- способ передвижения: откидные пневмоколеса;
- тип управления: механический, электрический, цифровой;
- цена: 2200 $.
Рекомендации по выбору бура для скважины
При выборе бура для скважины следует обратить внимание на такие характеристики:
- тип бура;
- максимальный диаметр скважины;
- максимальная глубина бурения;
- материал, из которого изготовлен бур;
- гарантийные обязательства;
- вес бура;
- принцип работы;
- стоимость;
- назначение;
- отзывы.
К выбору бура стоит подойти с большой ответственностью, ведь это инструмент, который часто бывает нужным в повседневной жизни.
В данной статье рассмотрели основные разновидности буров. Поэтому, прежде чем выбрать бур, определите грунт или поверхность, которую необходимо бурить, затем определитесь с типом бура, который подойдет для бурения данной поверхности наилучшим образом.
В технических характеристиках бура указана максимальная глубина и диаметр бурения скважины, выберите бур с запасом. Так как при бурении водных скважин, возможны обвалы, и глубину скважины трудно предугадать.
Вес бура имеет большое значение, при выборе ручного бура. Чем больше весит ручной бур, тем тяжелее проводить работы. По принципу работы выделяют ручные, электрические дизельные буры. Все зависит от стоимости и от характера работ.
Перед покупкой бура ознакомьтесь с отзывами о разных производителях и определитесь с определенной моделью.
strport.ru
Изготовление бура для скважины самостоятельно
В частном секторе при отсутствии централизованного водоснабжения основными его источниками становятся скважины.
Важнейшим моментом их закладки является правильно выбранный способ бурения.
Все существующие в настоящее время способы бурения подразделяются на две основных группы: ручные и механические.
Ручные способы:
- способ «абиссинская скважина»;
- ударно-канатный способ;
- способ роторного бурения.
Механические способы:
- бурение шнеком;
- механическое роторное бурение;
- колонковое бурение.
Выполнение ручного бурения
Это наиболее простые методы, рассчитанные на бурение скважин небольшой глубины, они не требуют использования тяжёлой техники и специального оборудования. Поэтому чаще всего именно данным методам отдают предпочтение при самостоятельном бурении скважины.
Ручное бурение выполняется только на глубину до 20 метров. Более глубокий ствол потребует использования специальной техники.
Абиссинская скважина
Это простейший вариант изо всех существующих. В грунт забивается металлический стержень диаметром около 30 миллиметров, имеющий заточенный наконечник. Именно этим объясняется неофициальное наименование данного способа, «скважина-игла» или абиссинский колодец.
Существенным минусом указанного метода является ограниченная глубина скважины, которая не может превышать 8 метров. Это не позволяет начинать работы без точной информации о местах и глубинах залегания водоносного слоя. Малый диаметр делает невозможным использование в них погружного насоса.
Поэтому единственным способом извлекать воду из подобной скважины остаётся насос поверхностный. Должного напора в создаваемой системе водоснабжения такие насосы обеспечить не могут.
В качестве преимущества можно отметить доступность данного метода для самостоятельной работы, а также наличие в рабочем стержне отверстий, позволяющих применять его в качестве фильтра и обсадной трубы скважины одновременно.
Ударно-канатный метод
Владельцы участков и малые компании используют указанный метод, закладывая новые скважины, изготовление которых требует минимального набора простейших технических устройств: лебёдки, треноги, забивного стакана, выполненного в виде полой прочной трубы.
Нижняя кромка стакана достаточно острая, поэтому при забивании его в землю она легко режет слои почвы. При помощи троса стакан подвешивается на треногу и резко опускается/поднимается с использованием для этих целей лебёдки. Выбираемый грунт набивается в стакан и периодически удаляется из него.
Наиболее эффективным указанный способ является на участках с вязкими и мягкими грунтами.
Грунты сыпучие и сухие в полости стакана не задерживаются, поэтому вместо него на таких грунтах используется желонка. Она захватывает породу из скважины и выводит её на поверхность.
Бурение указанным способом – процесс дорогостоящий и весьма затяжной. Но таким образом можно создать наиболее качественный канал новой скважины.
Роторное бурение
Этот способ достаточно прост и позволяет выполнять бурение скважины в ручном режиме. Для этого используется похожий на очень большое сверло бур, который ввинчивается в грунт, проделывая канал до места залегания водоносного слоя.
Подобная конструкция весьма эффективна в тех случаях, когда скважина обустраивается в гравийных и суглинистых почвах. На сыпучих и песчаных грунтах закладка скважины выполняется с использованием буров специальных конструкций, которые имеют форму цилиндра, с прорезанными в его стенках спиралевидными отверстиями.
Одновременно с вращением бура, формирующего устье новой скважины, специальным насосом в скважину подаётся глиняный раствор, промывающий скважину и укрепляющий её стенки.
Механические способы бурения
Данные способы предусматривают оснащение буров твёрдосплавными насадками и применение для выполнения бурения тяжёлой специальной техники. Они используются при обустройстве глубоких скважин, которые именуются «скважинами на известняках».
Скважины, выполненные механическим способом бурения, дают воду самого высокого качества и демонстрируют максимальную производительность.
Колонковое бурение
Этот метод на сегодня признан наиболее эффективным. Он используется для обустройства скважин с глубинами до 1000 метров в скальных грунтах.
Проходку ведут буровым снарядом с закреплённой на нём алмазной коронкой. Главным достоинством указанного типа бурения является высокая скорость осуществления проходки, маневренные и компактные буровые установки. А главное – высокий КПД бурения, который достигается за счёт того, что породы разрушаются не сплошным, а кольцевым забоем. Выработка грунта при этом осуществляется керном.
Минусами метода являются малые диаметры скважин (до 160мм) и весьма скорый износ коронок.
Роторное бурение
Здесь главным инструментом является долото, которое закреплено на вращающемся буровом блоке, который вращается специальным ротором. Этот вариант применяют на самых твёрдых грунтах и считают наиболее производительным.
К недостаткам относятся высокий расход воды и глины в процессе бурения для замеса промывочных растворов, а также попадание в водоносный горизонт частиц глины при промывке ствола данной скважины. В зимнее время указанный способ также весьма проблематично применять, так как промывочные растворы приходится постоянно подогревать.

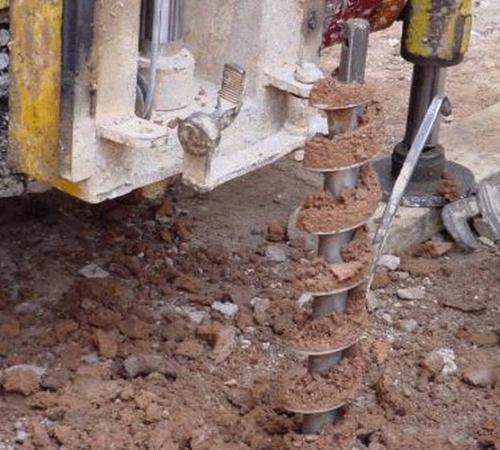

Бурение шнеком
Идеальный выбор для неглубоких скважин, выполняемых в сыпучих грунтах. Шнек – это стержень с лопастями и резцом на конце. Буровая станция для подобной проходки монтируется на тяжёлых грузовиках. Малогабаритных моделей предлагается совсем немного.

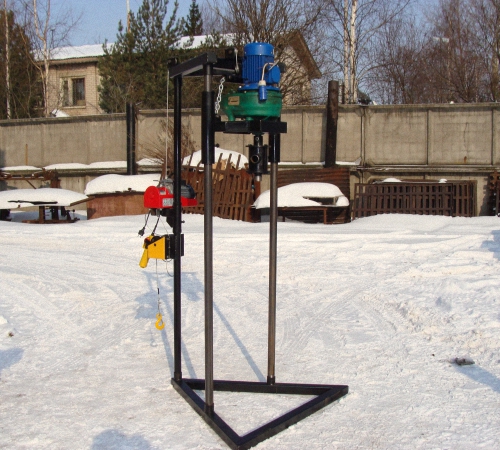

Мини-установки, оборудованные шнеком, не требуют высококвалифицированного персонала для выполнения работ и часто используются на частных участках.

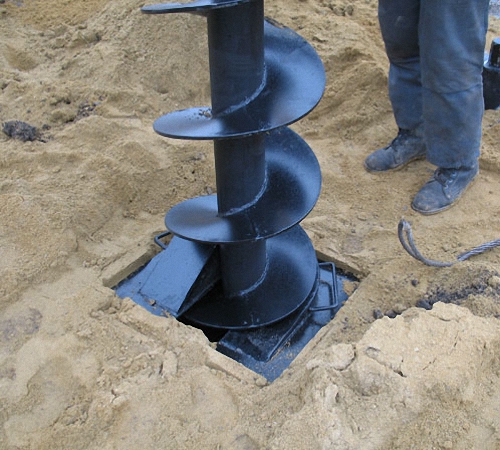

Буровой шнек
Самостоятельное изготовление бура
Чаще всего самостоятельно изготавливают буры двух типов: ложковой конструкции и спиральный.
Изготовление бура спиральной конструкции
Простейшим вариантом в данном случае является металлический стержень, конец которого делается максимально острым. В 200 мм от острия приваривается два ножа, которые предварительно изготавливаются из половинок металлического диска (высокопрочная сталь), толщина которого лежит в диапазоне 100-150мм.
Ножи привариваются к стержню под малыми углами (до 20 градусов к горизонту). Размещают эти половинки напротив друг друга. В результате между данными ножами образуется угол в 40 градусов. Нижние кромки этих режущих элементов тщательно затачиваются. От их остроты во многом зависит скорость проходки.
Изготовление бура ложкового типа
Самостоятельно изготовленный бур указанной конструкции представляет собой цилиндр, который имеет прорези в своих боковых поверхностях. В отдельных случаях прорези делаются спиралевидными. Длина такого бура, как правило, не превышает 700миллиметров.
Извлекаемая в процессе бурения порода удерживается в полости данного цилиндра за счёт его прилипания и сжатия. Чем более сыпучими являются грунты, тем тоньше прорези в стенках. Цилиндры выполняются из листовой стали, свёрнутой по требуемому диаметру. Удобнее всего сделать это на куске трубы нужного диаметра.
Вместо листовой стали можно взять готовую трубу необходимого сечения. В её боковых стенках делаются прорези нужной длины и ширины, через которые собирается грунт с боковых стенок изготавливаемой скважины. В процессе работы бур-ложок изымает грунт не только горизонтальными, но и вертикальной своей кромкой.
Весь удаляемый грунт при этом собирается внутри цилиндра. Иногда к нижней части подобной конструкции приваривают сверло по металлу, размещая его строго вдоль продольной оси трубы. Оси штанги и сверла в конструкции бура ложка совпадают, в отличие от ручного бура спиральной конструкции, в котором режущие кромки на несколько миллиметров смещены относительно центральной оси, что позволяет бурить отверстие, диаметр которого превышает диаметр самого бура.
Самостоятельно пробурить скважину на участке, используя для этого самодельные буры – это задача, посильная практически каждому собственнику земельного участка.
oskada.ru
Бур для скважины своими руками
Жить в загородном доме или на даче невозможно, если там отсутствует какое-либо водоснабжение. Одним из способов обеспечить участок водой является устройство бурового колодца. Такое название сооружения получили потому, что изготавливаются путем бурения скважины, с одновременным опусканием в нее свинченных между собой стальных труб определенного диаметра.
Бурение скважин может производиться на любую глубину – до самого достижения водоносного слоя (но не меньше, чем на 10 м). На той части трубы, которая окажется в водоносном слое, должно быть просверлено множество отверстий, через которые вода и будет поступать в трубу.
Процесс бурения скважины производится при помощи бура. Он состоит из трех частей: бурового инструмента, стального квадратного стержня или толстостенной трубы, толщиной от 25 до 50 мм. и вертлюга (головки) с отверстием (с его помощью бур опускается, вращается и вытаскивается на поверхность).
Все виды буровых инструментов имеют коническую резьбу, которой инструмент навертывается на муфту, имеющуюся внизу стержня.
В отверстие вертлюга вставляется лом, толстая арматура или труба, с помощью которой вращают бур. На верху головки имеется закрепленное на шарнире кольцо. В процессе бурения за него веревкой зацепляется бур. Так как вертлюг находится высоко над землей, то воздействовать на него и вращать с поверхности земли невозможно. Тогда для работы устраивают прочные подмостки или дощатый настил, на котором и располагаются рабочие.
Если возвышение устроить нельзя, тогда используют специальный ключ, который надевают в любом месте квадратного стержня и вращают бур с земли.
Когда вместо стержня использована круглая труба, то для вращения бура при бурении скважины потребуется применить специальные хомуты, изготовленные по диаметру трубы. Они прочно закрепляются на круглой поверхности и могут быть как металлические, так и деревянные.
Рыхлые грунты в процессе работы могут осыпаться и засорять скважину. Чтобы этого не произошло, в скважину вставляется специальная обсадная труба, диаметр которой должен быть такой, чтобы в нем свободно двигался бур. Труба, по мере бурения скважины, также вращается и постепенно опускается в глубину. По трубе, во время ее верчения, сверху можно наносить удары, для чего применяется деревянный молоток (барсик), весом от 5 кг. Использовать металлическую кувалду не следует, чтобы не деформировать край трубы с резьбой, иначе невозможно будет навернуть муфту и подсоединить следующую трубу (обсадные трубы удлиняются путем наращивания, при помощи резьбовых соединений).
Поскольку скважина должна быть абсолютно вертикальной, то и бур требуется установить соответствующим образом: в строго вертикальном положении. Практически, это делается так: на землю укладывается и закрепляется в неподвижном состоянии прочными кольям толстая доска, в которой проделано отверстие, соответствующее диаметру обсадной трубы. Над доской, из длинных толстых жердей, устраивается тренога, к ее вершине крепится блок. В районе треноги устанавливается дощатый настил с отверстием, через которое будет ввинчиваться и опускаться обсадная труба. Из выше написанного понятно, что блок на треноге, отверстие в помосте и отверстие в доске, лежащей на земле, должны находиться на единой вертикальной линии.
В обсадную трубу вставляется бур, который подвешен на цепи или веревке, которая, в свою очередь перекинута через блок на треноге.
Бур вращается с помощью рычага и постепенно углубляется в грунт на длину бурового инструмента (желательно наметить на стержне его размер), затем поднимается на поверхность, освобождается от грунта и снова погружается в обсадную трубу. Эта операция повторяется снова и снова, пока не будет достигнута вода.
Буровой колодец, глубиной 20 м, можно пробурить за 5-7 дней. Вода на поверхность подается при помощи наcоса.
Одним из главных условий удачного бурения скважины является правильный выбор бура. Такие приспособления изготавливаются из высокопрочной стали, вид же выбирается в зависимости от характера грунтов.
Существуют такие виды бурового инструмента: бур долото, бур — ложка, спиральный бур (змеевик) и желонка.
Наиболее используемым является бур — ложка. Он отлично подходит для ручного бурения и хорошо проявил себя в слабо осыпающихся грунтах (суглинках, песчаной глине и глинистом песке). Подобный инструмент можно купить в специализированном магазине, а можно изготовить бур самим, используя для этого почти подручные материалы.
Поскольку бур-ложка по форме напоминает полуцилиндр со своеобразно отогнутой нижней кромкой, то подобным образом можно изогнуть толстую листовую сталь, на конце дополнительно приварив сверло по металлу (оно будет первым воспринимать давление грунта).
Также, буры для скважины можно делать из толстостенной стальной трубы подходящего диаметра. На конце сделать пропилы, а затем слегка отогнуть кромки наружу и заточить.
Еще эффективным является бур для скважины сделанный своими руками в виде долота. Из стальной пластины, около 40 мм. толщиной, вырезается собственно корпус (для работы придется применить кислородный резак), сверху к нему приваривается шейка, для крепления на стержне. Поперек корпуса просверливаются два отверстия, для вставки выступающих заточенных штырей-лезвий, которые потребуется заклинить. Но можно, также, придумать собственную модель.
