Камин из кирпича. Особенности, виды и схемы каминов из кирпича. Чертежи печь камин из кирпича

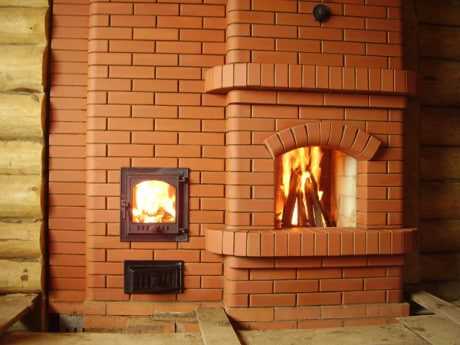

Печи-камины из кирпича: варианты конструкций

Кирпичная конструкция, которая называется печью-камином, представляет из себя моноблок, который устанавливается на одном основании, с общим трубным каналом. Печь может быть отопительно-варочной или отопительной.

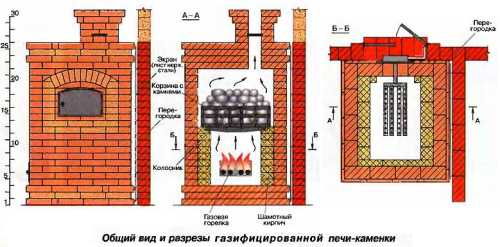

Общий вид и разрезы газифицированной печи-каменки.

Преимущества печей-каминов

печи могут свести к минимуму несовершенство каминов как нетеплоемких печей;
в составе печи-камина камины позволяют быстрее нагревать помещение и являются летним ходом при растопке конструкции.

В процессе эксплуатации печей-каминов из кирпича не будет возникать трудностей из-за совмещения различных типов устройств: дымообороты печи могут быть подсоединены к дымовому каналу камина до входа в дымовую трубу.

Есть возможность получить прибор отопления с варочной поверхностью, которая ориентирована в кухню, и с каминной частью, которая обращена в зал. Целесообразно выполнять установку печей-каминов из кирпича для дачи либо частного дома, который имеет площадь до 35 кв.м. Если понадобится отапливать большую площадь помещения, нужно использовать каминопечь, то есть составить печной комплекс.

Элементы, которые необходимы для сооружения печи-камина:

специальный раствор;
кирпич;
мастерок;
плита;
дрель;
проволока;
металлические уголки.

Вернуться к оглавлению

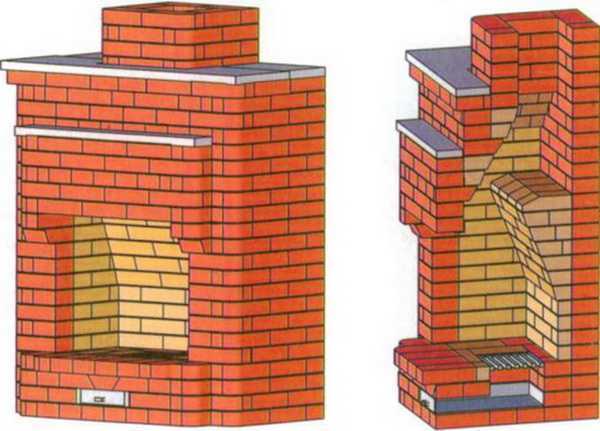

Существующие варианты конструкций

Кирпичная печь с водяным контуром.

В большинстве случаев печи-камины из кирпича являются перегородками, которые устанавливаются в переруб стенки между залом и кухней. В связи с этим их конструкция будет сильно зависеть от планировки имеющегося помещения:

Угловые — когда печь расположена вдоль стены кухни, а камин ориентирован под углом 45° в зале, то есть является угловым.
Фронтальные. Расположение топок в данном случае производится по фронтальной стене либо же по противоположным стенкам конструкции. Подобные печи-камины устанавливаются в домах, где не имеется четкого разделения помещений на зал и кухню либо нет стен-перегородок.
С установкой камина на консоль (швеллер). Подобный вариант предусматривает установку печи-камина в перерубе капитальной стенки. Камин при этом, который имеет небольшой вес, должен быть установлен на консоли, с передачей на общий фундамент нагрузки. Причины, по которым есть смысл выбирать данный вариант установки конструкции:

разная высота полов помещений;
невозможно устроить фундамент в гостиной либо зале.

Схема фундамента под печь.

Следует знать, что печи и камины из кирпича топятся по отдельности. Существует вариант и одновременной топки с небольшой разницей во времени. Это выполняется для того, чтобы избежать необходимости установки двухканальной громоздкой дымовой трубы либо трубы с большим сечением, при которой после топок одной из печей будет возникать конденсат в связи с чрезмерным ее сечением. Портал камина может оборудоваться дверкой.

Печи-камины имеют дымовые многооборотные каналы, что обусловливает главное положительное качество данных конструкций — экономичность. Наличие у данных устройств дымооборотов дает возможность набирать им большое количество тепла и достаточно долгий период времени согревать помещение (даже после того, как топливо перестанет гореть). Помимо того, предпочтительность теплогенераторов данного типа конструкций обусловливается тем, что печи-камины будут создавать наиболее благоприятный для человеческого восприятия воздушный бассейн. Подобная характеристика данных конструкций называется здоровым теплом.

Печь-камин размещается на отдельном фундаменте, который в большинстве случаев закладывается на глубину 80-100 см. Для того чтобы предохранить кирпичную кладку от сырости, сверху фундамента укладывается гидроизоляция из двух слоев рубероида.

Раньше камины-печи топились только дровами, лишь в некоторых случаях бурым углем. Однако стоимость древесины постоянно растет, в связи с чем стали применяться и другие виды топлива. Для этого печи-камины оснащаются специальной решеткой, которая обеспечивает попадание воздуха для того, чтобы топливо горело.

Сегодня в качестве топлива для подобных конструкций используется брикетированный бурый уголь, дрова, брикетированный каменный уголь, брикетированный торф.

Вернуться к оглавлению

Строительство печи-камина из кирпича

Кладка печи-камина должна осуществляться из отборного кирпича и с использованием раствора определенного состава.

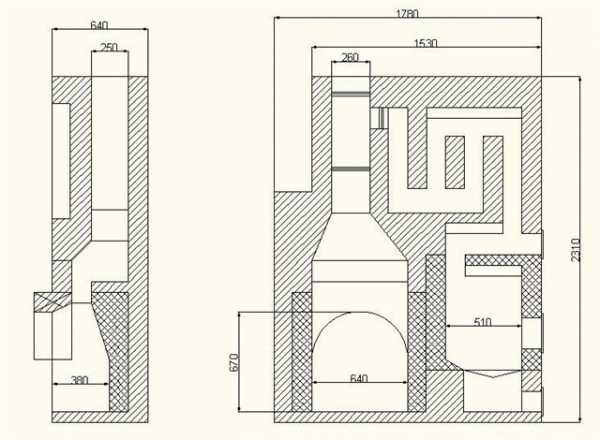

Схема камина для отопления дома.

Толщина горизонтальных швов должна быть 5 мм, а вертикальных — 10 мм.

Если глиняный кирпич сухой, необходимо заранее вымочить его в воде (до тех пор,\ пока не перестанут выделяться пузырьки воздуха), а огнеупорный — ополаскивать. Чтобы ускорить работы, перед началом кладки кирпич нужно рассортировать на целый, половинки, трехчетвертинки и четвертинки. Кладка на растворе начинается после предварительной сухой раскладки в каждом ряду кирпича.

Чтобы предотвратить отклонение кладки от вертикальной и горизонтальной осей, по углам изготавливаемой конструкции необходимо установить рейки-порядовки с разметкой каждого из рядов через каждые 7 см. Рейки немного усложняют работу, однако они способны обеспечить более высокое качество кладки в сравнении с методом, в котором кладка ведется без использования реек с периодическим замером длины сторон, вертикальности углов и горизонтальности рядов.

Верх фундамента перед началом кладки доводится до отметки будущего чистового пола и по уровню выравнивается цементно-песчаным раствором.

При соотношении цемента и песка 1:2 подобный раствор служит хорошей гидроизоляцией. На нем выполняется разметка габаритов печи-камина путем измерения диагоналей и проверки прямолинейности углов.

Для выравнивания кирпичей в ряду в процессе кладки и проверки вертикальности швов рекомендуется иметь рейку, длина которой равна большей стороне изготавливаемой конструкции. На рейку понадобится нанести риски (пропилы) через 0,5 и 1 см попеременно. Они обозначают места вертикальных швов, которые кратны половине кирпича.

Вернуться к оглавлению

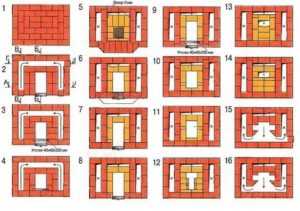

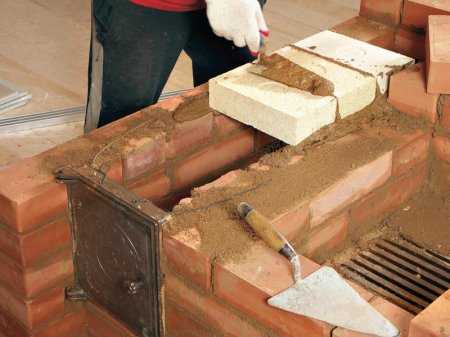

Кладка подобной конструкции

При кладке 1 ряда (прежде всего насухо) необходимо определить фактические размеры (длину и ширину) кирпича, который применяется. Если размеры меньше, чем стандартные, а толщина швов получится более 10-12 см, габариты печи-камина понадобится пропорционально уменьшить. После сухой раскладки кирпича его нужно частично убрать (переложить на рядом лежащий) и на место его мастерком расстелить раствор слоем в 6-8 мм. На него укладывается кирпич, который был переложен ранее, слегка вжимая его в раствор. В такой же последовательности необходимо укладывать весь ряд. После тщательного заполнения и выравнивания вертикальных швов насухо нужно выложить следующий ряд с подгонкой кирпича и проверкой габаритов устанавливаемых приборов.

Во 2 ряду выкладываются контуры поддувала камина-печи. В данном случае понадобится применять колосниковые решетки. Ширина их должна быть на 2-3 мм шире, чем решетка, а длина — на 30-40 мм короче ее.

В 3-м ряду устанавливается поддувальная дверка. С 4 ряда выкладывается дымоход. Внизу нужно выложить полкирпича с выступом из плоскости стенки на 2-3 см. В данном ряду начинается и кладка топливника. Рекомендуется выкладывать его из огнеупорного кирпича.

Далее выкладывается предтопочная площадка камина. В 5 ряду укладывается колосниковая решетка и начинается кладка топливника и портала. В 6 ряду из огнеупорного кирпича выкладывается под печки. Рекомендуется в данном случае использовать огнеупорную глину.

В 7-10 рядах устанавливается дверь. По периметру рамка топочной дверцы обкладывается по слою глины асбестовым картоном либо шнуром, после чего жестко закрепляется в кирпичной кладке.

После того как будет выполнена кладка 11 ряда, над топкой печки устанавливается чугунная одноконфорочная плита.

12-15 ряды укладываются без каминного портала. После заделки опорных уголков и устройства наклонной стенки со стороны дымосборника выкладывается верх каминного портала из 11 кирпичей, которые поставлены на ребро. Уголки заделываются в кладку с помощью проволоки, которая продевается в просверленные отверстия. Верх портала выкладывается по опорным уголкам из отборных кирпичей, которые имеют четкую геометрическую форму.

Между 15 и 16 рядами укладывается металлический уголок с закреплением боковых сторон. 17-20 ряды служат основанием для установки духовки. Кладка 21-24 рядов ведется с учетом габаритов духовки. Между 24 и 25 рядами заделывается задвижка летнего хода.

Чтобы снизить нагрузку на духовой шкаф от кирпичей, которые расположены выше, перед укладкой 25 ряда необходимо поперек установить металлический уголок. В 26 ряду над духовым шкафом укладываются продольные уголки и по ним делается перекрытие с образованием выступающей части ниши в 27 ряду. Между 26 и 27 рядом устанавливаются 2 задвижки.

Если придерживаться основных правил, есть возможность сделать качественную конструкцию из кирпича.

1poteply.ru

Кладка кирпичных печей и каминов своими руками

Самым популярным видом строительного материала для изготовления печей и каминов является кирпич. Благодаря собственной уникальности камины из кирпича могут с легкостью вписаться в абсолютно любой интерьер, а кладка печей из кирпича доступна каждому, кто каким-либо образом знаком с основами строительства.

Трудно представить что-то более располагающее к уюту и домашнему теплу, чем камин. Потрескивание поленьев в очаге, разноцветные языки пламени и причудливые тени создают непередаваемую атмосферу покоя, релаксации, особенно, когда за окном непогода и сырость.

Для того чтобы облегчить процесс, начинать всегда необходимо с разработки схем кладки, по которым можно выполнить установку достаточно просто. Точная порядовка (чертежи) дает возможность понять, как укладывать кирпичи и в какой последовательности это необходимо делать.

Список элементов, которые понадобятся для того, чтобы была выполнена порядовки печей либо каминов своими руками:

специальные огнеупорные кирпичи;
облицовочные кирпичи;
цемент;
глина;
песок;
полиэтиленовая пленка;
котлован;
щебень;
вода;
материал для облицовки, к примеру, натуральный камень.

Материал, который подойдет для кладки своими руками

Перед тем, как сделать камин своими руками, его нужно придумать – нарисовать проект и рассчитать размеры всех его частей.

В большинстве случаев кладка каминов и печей выполняется с использованием полнотелых глиняных кирпичей. Однако стоит знать, что есть возможность использовать и другой жаропрочный материал, к примеру, камень либо специальный огнеупорный кирпич.

Для лицевой поверхности необходимо выбирать строительные материалы самого лучшего качества, которые соответствует друг другу по размеру и цвету, с прямыми углами и ровной кромкой. Камин будет всегда притягивать к себе взгляд, следовательно, кирпичная кладка обязательно должна выполняться ровными вертикальными и горизонтальными рядами в соответствии с порядовкой.

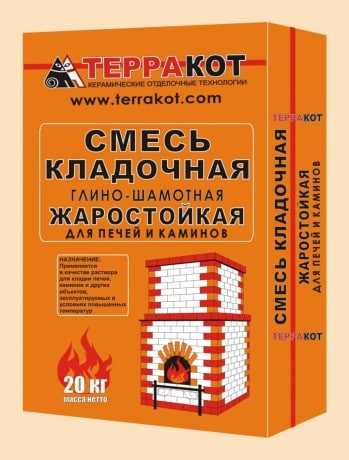

Раствор для кладки данных конструкций своими руками

Для того чтобы выполнить кладку печи-камина следует использовать специальную смесь из глины, песка и цемента.

Для того чтобы была выполнена кладка подобных конструкций, следует использовать специальную смесь из глины, песка и цемента. Содержание цемента при этом должно быть относительно малым — 1:8. То есть 8 частей песка на 1 часть цемента.

Для того чтобы приготовить смесь, есть возможность использовать обыкновенный цемент для строительства. По технологии прежде всего необходимо смешать песок и цемент в сухом виде в соотношении 1:9 либо 1:8. Далее в эту смесь нужно добавить глиняную массу и тщательно перемешать. Понадобится полная однородность, изготавливаемая смесь должна быть без комков, при этом консистенция — густая тестообразная.

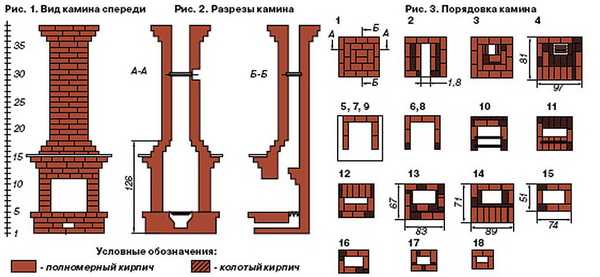

Порядовка камина, которую можно выполнить своими руками

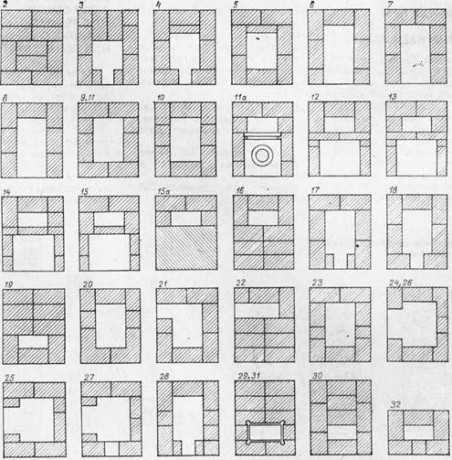

Порядовка — подробные чертежи, которые указывают на то, каким образом располагается каждый из кирпичей в каждом ряду. Особенно важна порядовая кладка кирпичных каминов для начинающих, потому как без нее будет сложнее выполнить работу качественно и без возможных переделок. Даже самые опытные мастера-печники отдают предпочтение пользованию порядовками в процессе установки печей и каминов.

Помимо того, данный подход дает возможность абсолютно точно рассчитать количество кирпичей, которое будет необходимо, что позволит избежать переплат за строительные материалы. В случае, если кладка подобных конструкций своими руками выполняется в первый раз, понадобится тщательно следовать порядовке, при этом отмечать на схемах каждый кирпич, который был установлен.

Устройство основания для подобных конструкций

Печи и камины общим весом более 700 кг строятся на отдельно стоящих фундаментах.

Для соблюдения правильной технологии монтажа камина стоит знать, что фундамент данной конструкции должен изготавливаться отдельно от фундамента дома. Прежде всего необходимо подготовить котлован, у которого размеры будут превышать размеры изготавливаемого камина приблизительно на 10-15 см. Глубина котлована будет варьироваться от 50 до 70 см.

Дно нужно устилать 10-тисантиметровым слоем щебня, утрамбовать, после чего строить опалубку. Ее высота должна быть приблизительно на 5 см ниже, чем уровень пола в доме. В ящик, который образуется, необходимо укладывать бутовые камни и заливать цементным раствором. В состав его будет входить 3 части песка и 1 часть цемента. Все это нужно развести водой до кремообразной консистенции.

Фундамент, который застынет, нужно будет выровнять, закрыть полиэтиленовой пленкой и оставить для усадки на 1-1,5 недели. Далее необходимо приступить к строительству камина либо печи.

Выполнение кладки каминов из кирпича своими руками

Каминопечь — это в каждом случае индивидуальное произведение искусства в строительстве, потому понадобится обязательно учитывать конкретные чертежи и строго соответствовать им

Прежде чем перейти к возведению каминов, на основание фундамента необходимо уложить 2 слоя материала для гидроизоляции. Далее происходит укладка цокольного ряда. Чаще всего кирпичи подобного ряда ставятся на ребра, а стройматериалы во всех других рядах — плашмя. Перед тем как использовать кирпич, необходимо замочить его предварительно в воде на 2-3 минуты. Только после этого следует приступать к кладке. Таким образом можно достигнуть более плотного контакта со смесью.

Существует и совершенно другая схема порядовки. Каминопечь — это в каждом случае индивидуальное произведение искусства в строительстве, потому понадобится обязательно учитывать конкретные чертежи и строго соответствовать им. Стоит знать, что не рекомендуется располагать дно топки камина слишком высоко или слишком низко. Оптимальным вариантом будет размещение на высоте 2-3 кирпичей от уровня пола.

Порядовка и укладка углового камина из кирпича будет выполняться практически так же, отличием будет только лишь схема порядовки.

В случае, если обнаружились дефекты кирпича либо кладка получилась невыразительной, камин всегда есть возможность оштукатурить либо выполнить любой другой вид облицовки. Это дает возможность скрыть недостатки, помимо того, обойтись без каких-либо дорогостоящих переделок каминов.

Выполнение кладки перекрытия из кирпича своими руками

Если применить дополнительные декоративные элементы, то камин будет прекрасным украшением вашего дома. Для декора можно использовать разные материалы, на пример, мрамор, дерево, лепнину, самоцветы.

Немаловажное значение в общей композиции будет иметь способ укладки перекрытия над топочным отверстием изготавливаемой конструкции. Данная часть сама по себе может стать украшением полностью всего интерьера в доме. Выкладывать кирпичи есть возможность ровными вертикальными либо горизонтальными рядами, либо можно добиться эффекта арки.

Если есть желание применить какие-либо дополнительные декоративные элементы, можно использовать другие материалы, к примеру, мрамор, дерево, самоцветы. Установка кирпичных каминопечей не подразумевает использовать для того, чтобы укрепить перекрытие, железобетонные либо металлические перемычки. При нагревании данные части могут значительно подвергаться деформации, а это в конечном итоге может привести к разрушению всей кладки и повреждению каминопечи.

Самыми выразительными считаются арочные, луковые и клинчатые перемычки. Они укладываются часто с дополнительным выступом из плоскости конструкции.

Перемычки клинчатого типа следует выкладывать из кирпичей, которые должны быть повернутыми на ребро и выравненными по опалубке. В итоге могут образоваться своеобразные клиновидные швы, которые имеют толщину, достигающую внизу немного более 3 мм, а вверху — максимум 25 мм.

Кирпич должен быть наиболее качественным, иметь одинаковый ровный размер. Перед тем как приступать к работе, рекомендуется просмотреть примеры того, как можно выполнить подобную кирпичную кладку своими руками и какие существуют варианты.

Прежде чем начинать кладку перекрытия, рекомендуется изготовить опалубку. Конструкция планируется таким образом, чтобы по окончании работ была возможность ее равномерно опустить. Чтобы это сделать, верхнюю часть нужно подпереть брусьями. При их удалении опалубка может опуститься.

Арочные и лучевые перемычки выкладываются на опалубку, которая будет соответствовать по форме необходимым очертаниям.

Кладку перемычки необходимо завершать центральным кирпичом, который помещается строго посередине и вертикально относительно общих размеров изготавливаемых каминов либо печей.

Прежде всего понадобится хорошо изучить схемы кладки печей и каминов, придумать варианты и материалы, которые понадобятся для отделки конструкции, которая изготавливается.

Это может быть, к примеру, натуральный камень.

В готовую порядовку изменения вносить достаточно сложно, а в некоторых случаях и вовсе невозможно, потому как модификация положения одного из кирпичей может вести к значительным модификациям полностью всей кладки ряда кирпичей. Чтобы избежать переделок, нужно придерживаться порядовки.

1pokirpichy.ru

Камин из кирпича. Особенности, виды и схемы каминов из кирпича

«Открытый очаг». Так переводится с итальянского слово caminus. По сути, это печь с открытой топкой. Дымоход уходит в потолок, выводится на крышу.

В Риме камины не всегда «прирастали» к стенам. Эта тенденция родом из 15-го века, когда архитекторы стали черпать идеи Античности, по-своему перерабатывая их.

Однако, отходить от облицовки очага кирпичом не стали. Искусственный камень начали использовать еще до появления каминов, в Месопотамии.

Вавилонская башня, к примеру, сложена из древнего кирпича. Материалу около 5 000 лет и он остается актуальным. Появляются новые дома, беседки, заборы и, конечно, камины из кирпича. О последних и поговорим.

Особенности каминов из кирпича

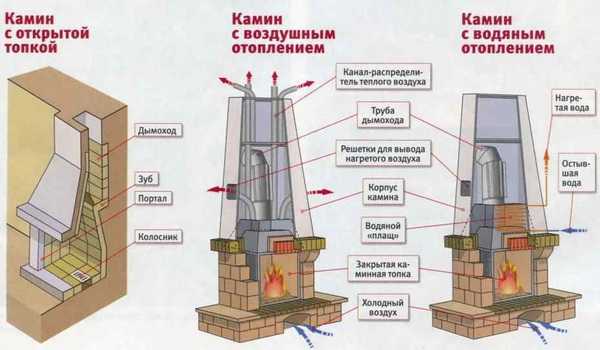

Проекты каминов из кирпича делятся на три типа. Одни созданы для топок в центре помещений, другие — по их стенам и в углах.

Если топка закрыта, место выбирается лишь из соображений эстетики и удобства. Так, угловые камины почти не «съедают» площадь помещения, по крайней мере, полезную.

Сэкономить ее позволяет и ряд пристенных топок. Речь о встроенных каминах. Их «загоняют» в ниши, выдолбленные в стенах. Строение выдается из них максимум на половину кирпича.

Выдалбливание проема редко прельщает хозяев уже оформленного помещения. Тогда, выбор падает на простой пристенный камин. Он подставляется к поверхности. Место уходит много. Поэтому, классические пристенные очаги подходят для просторных зал.

Пристенный, или угловой камин из кирпича – популярное решение, поскольку выгодны экономически и дают хороший прогрев. Сделав отводы в соседние помещения, можно отапливать весь дом. Очаги же в центральной части комнат дают малую теплоотдачу.

Обязательно дополнительное отопление. К тому же, на возведение камина, просматриваемого со всех сторон, требуется больше материала, да и места. Но, минусы перевешивает оригинальная внешность очагов в центре зал.

Открытые камины располагают, с учетом наличия сквозняков. Их источниками служат дверные проемы, окна. Чем чревато возведение очага рядом с ними, или напротив, расскажет автор следующего видео. Он же поведает условия, в которых установка камина с открытой топкой – риск.

Несмотря на опасность, исходящую от окон, их наличие в комнате с дровяным камином из кирпича обязательно. Так обеспечивается необходимый приток воздуха. Требуется минимум одно окно. А минимальная площадь помещения для установки топки равна 12 квадратам.

Однако, камины из кирпича для дома рекомендованы при наличии просторных зал. Глиняно-песочные блоки отлично аккумулируют тепло. Его хватает на обширные площади. Больше тепла вмещает лишь талькомагнезит. Это горная порода.

Она распространена в Финляндии, в силу чего широко используется там для строительства, в том числе и каминов. В России талькомагнезит не столь распространен и стоит дороже.

Кирпич не только накапливает тепло, но и быстро прогревается. Соответственно, холод улетучивается в считанные минуты. Правда, кладка кирпичной топки сложна. Нужен, к примеру, отдельный фундамент.

Он заливается на 5 сантиметров ниже пола. Глубина котлована, обычно, равна полуметру. Фундамент должен быть на 10-15 сантиметров больше задуманного очага.

По этим параметрам делается опалубка, заливается. Усадки основания придется ждать около 2-ух недель. Наглядное расположение фрагментов и их материалы представлены на следующем рисунке:

Схема камина из кирпича заявляет условие для кладки основания. Блоки должны быть полнотелыми. Что это значит и как не ошибиться с выбором кирпича для возведения очага, разберемся в отдельной главе.

Из какого кирпича сделать камин

Полнотелым именуют кирпич из тугоплавкой глины без внутренних полостей. Именно он кладется в первые два ряда кладки. Их-то и называют основанием камина.

Его дымоход и основную кладку тоже можно выполнить из полнотелых блоков. Однако, топку обкладывают шамотным кирпичом. В нем минимум 70% глины. Запекаются блоки в печах температурой выше 1 000 градусов.

В итоге, готовый материал выдерживает жар минимум в 1 600 по шкале Цельсия. Качественный продукт, обычно, не оплавляется и при 2 000 градусов. Как распознать качество в предлагаемом кирпиче, понятно из следующего ролика.

Порой, из шамота печь-камин из кирпича выкладывают полностью. По теплоемкости блоки выигрывают у обычных минимум 500 единиц, максимально приближаясь к талькомагнезиту, однако, и стоят дороже стандартного материала.

Будь кирпич кладки просто полнотелым или же шамотным, возникают трудности с эстетикой поверхности камина. Приходится подбирать блоки идеальной геометрии, без дефектов и, главное, совпадающих размеров.

Отклонение даже в пару миллиметров нарушает прямоту и ширину швов. Так называют пространство меж кирпичами, заполненное раствором.

Нужна либо идеальная партия блоков, либо филигранное мастерство печника. Упрощает кладку использование для облицовки лего кирпича. Для начала, ознакомимся с его внешними отличиями от стандартного.

Как видно, лего блоки напоминают детали известного конструктора. При их кладке исключены несостыковки. Швы получаются идеально ровными, к тому же, почти незаметными.

Лего кирпич кладется на клей. Производятся блоки методом прессовки. Но, отсутствие обжига не лишает лего огнеупорности. Некоторые камины, особенно био и электро, выполняют из кирпича с пазами полностью.

Обложить шамотом лишь топку достаточно для уличных очагов-мангалов. Идеальным вариантом лего является и для каминов-имитаций, выполняющих только декоративную функцию.

Камин из кирпича своими руками

Камин своими руками из кирпича требует, как теоретических знаний, так и практических навыков. Начнем с первых. Топка, к примеру, должна быть не столько глубокой, сколько широкой. Это обеспечит должный прогрев помещения.

При этом, стоит учесть, чтобы ширина портала была кратной половине кирпича. Высота кратна целому кирпичу с добавлением 0,5 сантиметров кладки.

Это равно 70 миллиметрам. Так что, предварительно не мешает составить чертежи каминов. Из кирпича модели требуют точных просчетов. Можно воспользоваться готовыми схемами. Несколько примеров, ниже.

На последней схеме указана квадратура помещения, где будет располагаться очаг. Эта величина – основа для расчетов. Но, опять же, годами выверены рекомендованные нормы. Так, на 20 квадратов предлагается топка шириной в 79 сантиметров.

Это 3 кирпича. Глубина топки, при этом, составит 1,5-1,7. Высота портала нужна в 53 сантиметра, то есть 7 рядов кладки. Остается вопрос трубы. Для описываемого камина достаточно дымохода с сечением 14 на 27 сантиметров.

Зачастую, используют круглые трубы. Их сечение может быть на несколько сантиметров меньше, чем у квадратных. На следующем видео, кстати, возводят камин именно с круглым дымоходом.

Дымоход тоже стоит денег. Это стоит учесть, подыскивая камину место. Если придется прокладывать несколько метров трубы еще и загибать ее с помощью соединительных элементов, возникнет солидная наценка. Порой, к примеру, проектируют топку прямо под несущей балкой. Ее придется обходить, либо демонтировать и переносить печь.

В каминном деле, как и в прочем строительстве, много уходит на мелочи, на которых при рождении идеи сделать очаг, можешь не заострить внимание. Поэтому, предлагаем дотошнее проанализировать готовые проекты каминов, сделав при этом правильные выводы.

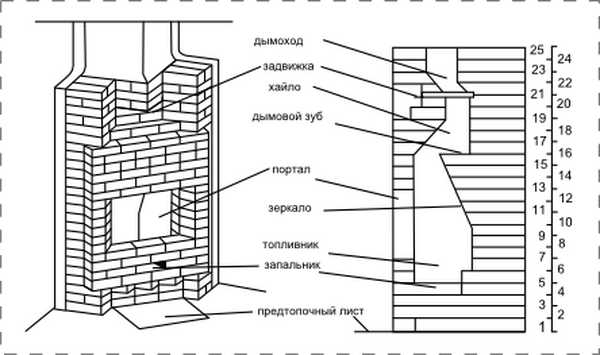

Проекты и схемы каминов из кирпича

Просматривая проекты, фото каминов из кирпича, понимаешь, что дно топки должно отстоять от пола минимум на 3 ряда блоков. Их кладут плашмя. Но, кирпичи первого ряда ставят на ребро. Точная схема камина позволяет подсчитать число необходимых блоков.

Учитывая, что продаются они поштучно, денежные потери минимальны. Копейки «утекут» лишь на срезах кирпичей, ведь их количество в кладке не всегда четное, а углы камина не всегда прямые. Ниже, пара примеров каминов сложной архитектуры.

На фото и схемах не указываются нюансы, которых не видно глазу, но которые снижают качество кладки. Так, для огнеупорного кирпича и скрепляющий раствор нужен из огнеупорной глины. Перед кладкой стоит опустить строительные блоки в воду.

Она вытеснит из пор кирпича воздух. Вода в порах замедлит проникновение в поры раствора. В итоге, он распределится равномернее, обеспечив максимально крепкое сцепление блоков.

Сухой же кирпич сразу примет влагу из раствора, а сама глина в поры почти не попадет. Так что, важен не только кирпич для камина, цена материала, но и нюансы его обработки, сцепки.

Замачивание кирпича особенно важно при кладке из блоков б/у. Это может быть материал из бабушкиной печи, или же кирпич 18-19-го веков, взятый из разрушенных усадьб дворян.

Некоторые фирмы предлагают и такой. Поры в старинных образцах уже заполнены. Вмещающий раствор требует размягчения, частичного вымывания, чтобы принять к себе свежую глину. Разве эта информация видна хоть на одной из нижеприведенных схем?

На то она и схематичность, чтобы представлять материал в общих чертах. Собираясь возводить камин из кирпича, стоит обратиться не только к готовым проектам, но и информационным статьям, посидеть на форумах.

Найдете не только практические советы, но и интересные факты о домашних очагах. Самый большой из них, к примеру, находится во Франции. В камине острова Сен-Мишель помещается не то что поросенок, бык на вертеле. Построили очаг бенедиктинцы.

Так именую членов старейшего католического ордена. Проект требовал масштабности, чтобы накормить всех паломников и рыцарей, устремлявшихся в островное аббатство.

stpoyka.ru

преимущества и особенности кладки совмещенной конструкции

Содержание статьи:

Можно ли совместить живой источник огня с обогревательным сооружением? Да, такое вполне возможно. Печь-камин из кирпича – идеальная комбинация, с помощью которой в доме создается комфортный микроклимат. Камин дает «быстрое» тепло, а печь его аккумулирует на протяжении длительного времени. Подобные конструкции активно применяются для обогрева дач, загородных коттеджей и пользуются большой популярностью у ценителей практичных решений.

В чем преимущество печей-каминов

Технологии совершенствуются параллельно с потребностями людей, поэтому на смену традиционным кирпичным конструкциям пришли усовершенствованные аналоги. Печи-камины – моноблоки с одним трубным каналом, устанавливаемые на едином основании. Но нужно понимать, что каждый элемент имеет свой принцип действия. Камины осуществляют обогрев прямым излучением, поэтому им нужна вместительная топка и интенсивная тяга. Что касается печей, их принцип функционирования совершенно другой, то есть дымоход должен быть многоканальным.

Это важно знать: в идеале, кирпичное сооружение оснащается варочной поверхностью и духовым шкафом. Тогда рачительная хозяйка радует домочадцев вкусными блюдами с пылу-жару.

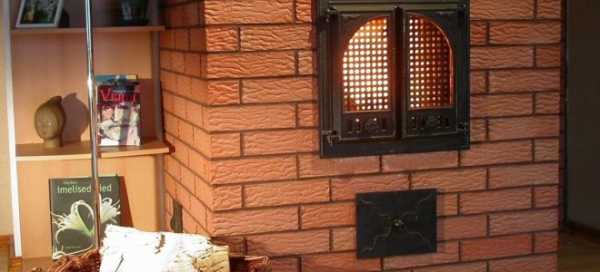

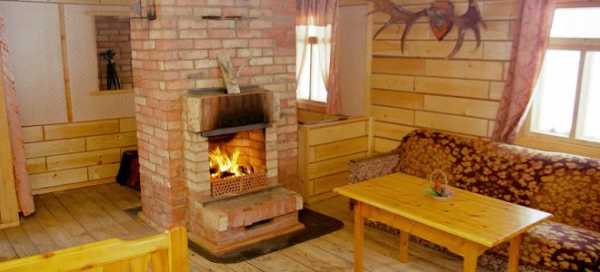

Печи-камины вносят неповторимую изюминку в интерьер

Традиционная печь прекрасно справляется с обогревом жилища, но эстетическую функцию она не выполняет. Это существенный недостаток, потому что созерцание огня успокаивает и умиротворяет. В условиях бешеного ритма жизни данный аспект крайне актуален, ведь люди много работают, сталкиваются с ежедневными проблемами и забывают об отдыхе. Печи с камином из кирпича лишены такого минуса. Они обладают многими плюсами:

эффективность – отопительное сооружение быстро и качественно обогревает помещения;
хорошая функциональность – печь и камин могут работать по отдельности. Такая возможность обеспечивается поворотным шибером. Специальные задвижки позволяют выбрать подходящие варианты: использование камина в осенний период, подогрев лежанки, приготовление пищи на варочной поверхности;
высокий коэффициент полезного действия – этот показатель достигает 80%;
простота очистки – для облегчения обслуживания под каждой топкой обустраиваются зольники с дверцами;
долгий срок службы – сооружения, возведенные опытными мастерами, эксплуатируются на протяжении нескольких десятков лет.

При грамотном подходе к делу печка-камин из кирпичаможет стать настоящим произведением искусства. Для этого нужно нарисовать чертеж, придумать конфигурацию сооружения и на заключительном этапе строительства облицевать конструкцию гладкими или рельефными изразцами.

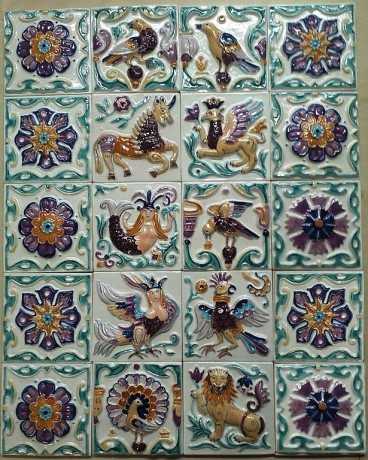

Изразцы изготавливаются из экологически чистых материалов и имеют элегантный внешний вид

Выбор материалов и инструментов

Кирпичная печь-камин – сложное сооружение, поэтому на начальном этапе следует определиться с проектом. Если строительство будет проводиться собственными силами, на замысловатые конструкции не стоит замахиваться. Из-за отсутствия опыта и знаний печник-самоучка может совершить серьезные ошибки, которые проявятся в ходе эксплуатации.

Для обустройства отопительного сооружения необходимы следующие инструменты и материалы:

болгарка с алмазным диском, кельма, каучуковая киянка, отвес, уровень, рулетка;
листы рубероида;
щебень, глина, цемент, песок;
стальные уголки, арматурные пруты;
доски для обустройства опалубки;
металлический лист;
чугунная варочная панель с конфорками, духовой шкаф;
дверка с жаропрочным стеклом;
каминные задвижки;
дверцы топки;
колосниковые решетки, дымовые заслонки.

Отдельного внимания заслуживает кирпич для каминов и печей, потому что от его качества зависит длительность службы сооружения. Существует несколько видов огнеупорных материалов:

Шамотный кирпич – из него часто возводят конструкции, эксплуатируемые в условиях повышенных температур. Изготавливается он из тугоплавкой глины, крупных кварцевых зерен, графита. Светло-бежевый материал с коричневыми вкраплениями хорошо накапливает тепло и долго остывает.

Шамотный кирпич – материал, невосприимчивый к агрессивной среде

Кварцевый кирпич – его целесообразно использовать там, где стенки соприкасаются с огнем или с металлом. Это обуславливается тем, что материал не переносит контактов с химическими соединениями.

Также при обустройстве печей-каминов используется теплоизоляционный кирпич. Роль данного материала сводится к изоляции окружающего пространства от нагретых стенок. Если этот момент будет проигнорирован, могут случиться пожароопасные ситуации.

Это важно знать: выбор кирпича – важный пункт, который нужно тщательно проработать.

Возведение печи-камина: основные этапы

Перед началом строительных работ нужно определиться с местом установки печи. Оптимальное решение такое: топка с варочной плитой размещается со стороны кухни, а камин – со стороны зала. Не во всех домах возможна реализация подобного варианта, поэтому следует исходить из планировки жилья.

Кирпичные печи-камины возводятся в несколько этапов:

обустройство фундамента – роется котлован, дно засыпается щебнем, слой камня выравнивается и трамбуется. Затем сооружается опалубка из струганной доски, а котлован заливается цементным раствором;
после застывания фундамента (3-5 дней) укладывается первый ряд кирпича. При этом цементная стяжка предварительно застилается рубероидом;
на следующих этапах укладывается кирпич в соответствии со специальной схемой и монтируется печное литье. Неопытные строители, которые не хотят заново переделывать работу, должны руководствоваться порядовкой. В противном случае могут возникнуть проблемы. Для обеспечения лучшего контакта со смесью кирпичи замачиваются в воде. В процессе кладки внутренние стороны печи заглаживаются. Это нужно для того, чтобы при эксплуатации отопительного сооружения на стенках не оседал пепел и сажа;

Одновременно с кладкой печи устанавливаются дверцы и другие дополнительные элементы

возведение дымохода – на этом этапе нужно строго соблюдать нормы, касающиеся пожарной безопасности. Места соприкосновения отверстия с потолком, стенами обкладываются огнеупорным материалом;
после завершения кладки печь с камином из кирпича сушится – этот процесс проходит естественным образом на протяжении нескольких недель;
активная сушка – печь периодически протапливается. Это делается до тех пор, пока швы приобретут равномерный оттенок.

Правильное соблюдение пропорций и хорошее качество раствора – главные факторы, благодаря которым печи и камины из кирпичаслужат долго. Для выполнения кладки используется раствор, приготовленный на основе глины, песка и цемента в малом количестве. Качественная смесь имеет нормальную пластичность, не трескается при высыхании, не разрушается под воздействием высоких температур.

Это важно знать: в специализированных магазинах продаются готовые смеси, обладающие необходимыми свойствами.

Глино-шамотная смесь «Терракот» – идеальный раствор для кладки

Полезные советы от опытных мастеров

Камины печи из кирпичадолжны строиться с учетом установленных требований. Процесс возведения отопительного сооружения сопряжен со многими сложностями. Чтобы минимизировать количество проблем, нужно знать основные правила:

при покупке кирпича следует обращать внимание на его внешний вид. Хороший строительный материал не должен быть пережженным и недопеченным;
фундамент закладывается на большую глубину. Конкретные цифры зависят от массы будущей печи;
первый ряд кладки кирпичных печей и каминов тщательно выравнивается с помощью уровня;
согласно технологии, сначала смешивается песок с цементом, а потом добавляется глиняная масса. Подготовленный раствор должен быть однородным, без комков;
подробные чертежи печей каминов из кирпича помогут разобраться, как располагаются элементы в каждом ряду;

Возведение печей-каминов требует большой точности и предварительных расчетов. Поэтому порядовка сильно помогает при строительстве

в процессе кладки нужно обязательно пользоваться строительным уровнем, потому что измерение «на глаз» неуместно;
для ускорения работы кирпич сортируется на целые элементы, половинки, четвертинки.

Конструкция печи с камином напрямую зависит от планировки дома. К числу наиболее распространенных вариантов относятся угловые и фронтальные отопительные сооружения. В первом случае печь располагается вдоль стены кухни, а камин находится под углом 45 градусов. Во втором случае – топки располагаются на единой передней панели.

Качественно возведенные печи камины согревают дом в холодное время года. Если Вы хотите создать в жилище комфортную атмосферу, но не имеете опыта, доверьте этот процесс мастерам. Строгое соблюдение технологии – залог длительной эксплуатации отопительных сооружений!

Видео: печь-камин для дачи

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

Порядовка камина из кирпича – лучшая схема

Самая простая порядовка камина из кирпича является одновременно и самой лучшей. Чем меньше «намудрить» в таком кирпичном сооружении как камин, тем лучше он будет справляться с возложенными на него обязанностями.

И речь здесь не идет о декоративных функциях этого теплового прибора. Речь как раз идет об отоплении жилых помещений. Простая порядовка камина из кирпича позволит в минимальные сроки собрать отопительный прибор, который будет иметь максимальный КПД для своего типа.

На нашем сайте, посвященном отоплению, собраны схемы самых разнообразных тепловых приборов. В том числе собраны порядовки разных типов и видов печей, которые могут быть исполнены из кирпича.

Вообще, кирпичный камин, особенно в застекленном варианте, являет собой не только эффектный элемент интерьера современного дома, но и может послужить в холодный период в качестве вспомогательного отопительного устройства.

Почему вспомогательного? Потому что в качестве основного камин можно рассматривать только при условии использования в относительно мягком климате либо в случае наездов хозяев в загородный дом на выходные или праздничные дни.

wikiteplo.ru

Печь с камином и плитой из кирпича – ее функции и конструкция

Загородный дом является таким местом, где владельцы отдыхают от города, в окружении уюта и комфорта. Печь с камином и плитой из кирпича установленная в таком доме ,не только притягивает взгляды, но и обеспечивает теплом. Изысканность материалов и декора заставляют выстроить такую печь в своем доме, используя порядовку и особенность устройства системы отопления.

Печь с камином и плитой из кирпича — из чего состоит?

Прежде чем строить печь камин из кирпича, необходимо узнать его конструкцию и придумать куда его установить. Такая конструкция для обогрева состоит из следующих частей:

— варочная плита, которая располагается со стороны кухни
— топка со стеклянной дверцей находиться со стороны отапливаемого помещения
— монтируемая система дымоотведения для обоих отделений для топки, перекрываемая задвижками.
— внизу топок находятся зольные ящики, которые отделяются колосниковыми решетками

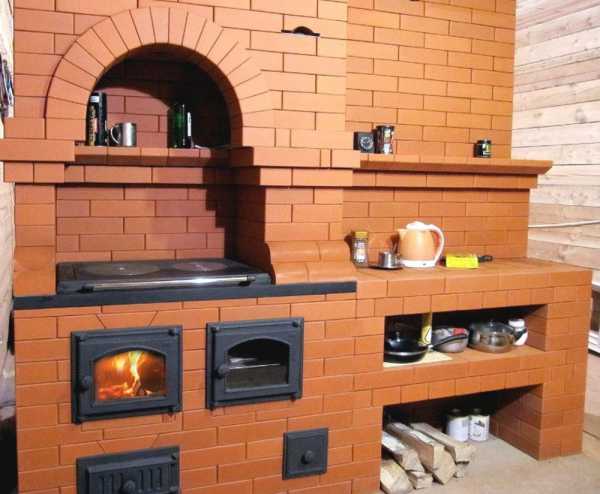

Печь с камином и плитой из кирпича

При выборе места монтажа берите во внимание где находятся балки и стропила. Для установки такого сооружения необходим фундамент, который выполняется отдельно от фундамента дома. Лучшим же вариантом было бы строительство основания, совместно с фундаментом дома. Камин или печь что лучше? Подробнее расскажем ниже а выводы делать нужно будет вам.

Кирпичная печь камин и ее функции

Такая система отопления совмещает в себе два изделия. Открытый камин быстро обогревает помещение во время топки. Печь же дает возможность накапливать тепло. Печь камин дает увеличение времени теплоотдачи и быстрый начальный обогрев. В использовании двух топок кроется преимущество, так как их можно топить по отдельному. Продолжительные каналы дымоотведения не дают быстро выходить горячему дыму на улицу, из-за этого происходит экономия топлива.

Печи и камины из кирпича преимущества эксплуатации

Печи и камины из кирпича являются одним целым. Они имеют одну систему дымоотвода и общий фундамент. В комбинации с большой топкой, хорошо обогревают помещения. Кирпич по своей фактуре является хорошим дополнением интерьеру. Владельцы таких конструкций имеют массу преимуществ:

— эффективность и качество теплоотдачи
— функциональность
— высокий коэффициент полезного действия
— простой уход
— длительный срок использования

Разновидность печей каминов

В дачном доме такую конструкцию можно установить, разделив перегородкой где одна часть будет в комнате, а другая на кухне. Таким образом печь будет выполнять две функции, обогрев и приготовление еды.

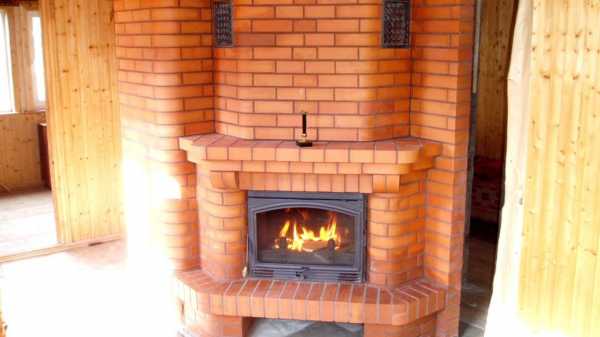

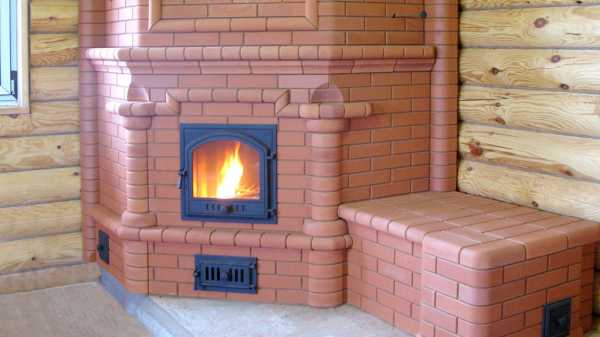

Угловая кирпичная печь камин

В помещениях где нет перегородок можно установить угловую печь камин, лицевой стороной ориентированную в комнату для обогрева, а задней на кухню.

Небольшую печь-камин можно установить около несущих балок пола, перекрыв их швеллером, они уравновесят нагрузку.

Печь с камином и плитой из кирпича — выбор места установки

Перед монтажом данной конструкции необходимо спланировать ее расположение. В домах из дерева ее отделяют от стен тепловыми экранами из фиброцементной плиты.

При установке по середине помещения, каминную топку устанавливают со стороны спальни, а плитой на кухню, если есть место, то можно использовать переборки.

Расчет параметров и необходимые материалы

Для постройки печи камина важны следующие параметры:

— отношение топки к площади помещения 1:45
— отношение высоты к ширине 2:3
— подиум около 40 см
— перед камином устанавливается подтопочный лист

Необходимые материалы зависят от величины строящегося камина. Их можно посчитать по схеме будущего камина. К таким материалам относиться кирпич, огнеупорная смесь, колосниковые решетки, дверки и задвижки. Дымоход можно выложить из кирпича или купить готовый, из нержавейки.

Печь камин из кирпича — этапы установки

Чтобы установить такую конструкцию, необходимо выполнить основание. Для этого необходимо сделать углубление в земле засыпать песком и утрамбовать. Установив опалубку залить бетоном. Фундамент делается выше пола примерно на 10 см, и шире будущего камина на тоже расстояние. После заливки необходимо дать основанию отстояться.

Кладку выполняют на глиняно-песочном растворе. Для этого замачивают глину водой, до полного ее растворения, после этого в пропорциях добавляют песок, следя за консистенцией раствора.

Отопительная конструкция из кирпича

Как же выполнить рабочую печь камин для дачи из кирпича? Рекомендуем воспользоваться классическим методом порядовки. Профессиональные печники рекомендуют устанавливать одну конструкцию для обогрева, из качественных материалов.

Кладка печи будет выглядеть так:

— первый ряд выполняется в уровень, можно использовать не кондицию
— во втором ряду выполняются входные воздуховоды и далее колосниковая решетка
— стенки конструкции выполняются согласно порядовки, которую вы решили использовать
— в процессе возведения устанавливаются топочные и прочистные дверцы, которые крепятся при помощи проволоки зажатой между рядами кладки
— устанавливается варочная плита, которая заглубляется в верхний ряд кирпича вровень с ним, после монтируется свод
— старайтесь как можно меньше использовать металла в кладке, так как при нагреве метал расширяется что может нарушить швы кладки
Кирпичная печь камин схема

Закончив монтаж конструкции необходимо высушить ее и провести начальную протопку.

Для лучшей тяги дымоход проводят внутри помещения, желательно прямого типа, без использования дополнительных колен. Такая конструкция обеспечивает наилучшее удаление дыма и предотвращает образование конденсата. Если же вы хотите провести систему дымоотведения снаружи дома, то в таком случае необходимо использовать кирпич или трубы типа сэндвич.

Важно: Печь с камином и плитой из кирпича будет являться гарантом хорошего обогрева. Который будет зависеть от ответственного подхода к постройке, покупке качественного материала и соблюдения схем постройки. При выполнении всех условий эксплуатации, конструкция будет долговечной и комфортной.

kaminbrick.ru

Печь камин для дачи из кирпича, особенности установки

Существует множество видов отопительных приборов и самым оптимальным и функциональным является печь камин для дачи из кирпича. Преимуществом такой печи является то что можно отапливать одновременно несколько комнат. Также дает возможность наблюдать за горящим огнем. Ну и заключительным преимуществом является варочная плита или духовка в которой можно готовить еду.

Если у вас есть уверенность в своих способностях, то изготовить такую кирпичную печь камин для дачи возможно и самому, с использованием чертежей и порядовок. Или же обратиться к специалистам в этой области.

Камин печь для дома из кирпича выбираем место установки

Оптимальным вариантом считается изготовление печи совместно со стройкой самого дома, благодаря этому место установки выбрать гораздо легче. Одним из вариантов монтажа является установка профессионального камина вдоль стены, для этого нужно сразу планировать ее теплоизоляцию. Таким способом является кладка кирпича, плита из асбеста или комбинация различных теплоизолирующих материалов.

Другим вариантом является расположение в центре помещения, лицевая сторона камина может выходить в любую комнату, а плита для варки в кухню. В таком случае печь с камином и плитой из кирпича будет иметь разделенную функцию. Если такую конструкцию разделить стенкой, то места стыковки нужно тоже теплоизолировать.

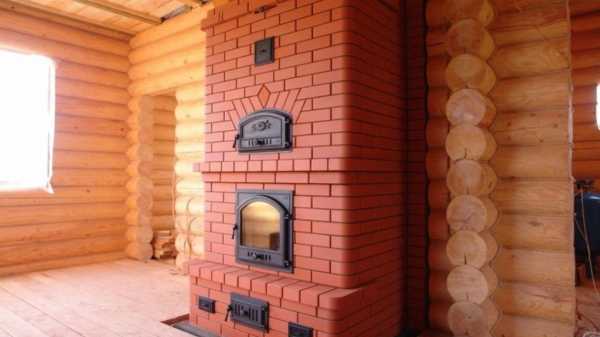

Печь камин для дачи из кирпича

Печь камин из кирпича для загородного дома проведение расчета конструкции

После того как вы выбрали место установки нужно подобрать чертеж и начинать проводить расчет конструкции. Для этого составляем схему камина с требованиями масштаба и пропорций. Соответственно составляется порядовка будущей конструкции, для этого нужно определить необходимое количество кирпича в ряду и будущее место в конструкции. В чертежах видно необходимое количество требуемых материалов для изготовления конструкции.

Печь камин для дачи из кирпича — используемые материалы

Основным строительным материалом является кирпич. Он может быть керамический или шамотный, который используется в качестве огнеупорного материала. В дополнение понадобиться материал для кладки. Он может быть в виде огнеупорной смеси которая продается в специализированных магазинах или смесь глины и песка, которую можно изготовит самому. Материалы для паро и гидроизоляции, а также необходимый инструмент. От качества выбранных материалов зависит срок службы и работы сооружения, поэтому к этому вопросу нужно отнестись ответственно.

Печь камин кирпичная для загородного дома процесс изготовления

Самым главным этапом изготовления является монтаж основания, так как основная тяжесть такого сооружения ложиться на него. Рекомендуется изготавливать основание совместно с фундаментом самого дома. Глубина для основания зависит от почвы и массы камина (примерно около метра), ширина выполняется больше чем у камина примерно на 10 см, ширину вы можете посмотреть в чертежах.

На дне углубления засыпают слой щебня и песка и все трамбуют. Далее делают опалубку, делают гидроизоляцию и заливают бетон. Верх фундамента выравнивают в уровень и дают выстоятся три недели. Когда основание выстоится начинают кладку камина из кирпича.

Печь камин из кирпича для загородного дома

Последующим этапом является сама кладка. Она проводиться в соответствии с чертежом и порядовкой который необходимо иметь под рукой. Рекомендуется каждый ряд сначала выкладывать без раствора чтобы подогнать в размер. Если необходимо обрезать кирпич то используют болгарку с алмазным кругом. Перед кладкой кирпичи замачивают водой чтобы кирпич не вытягивал влагу из раствора.

Печь камин для дачи из кирпича — примерная порядовка

Основание гидроизолируют рубероидом, для того чтобы сырость не проникала в конструкцию. Выкладывают сплошной первый ряд, сохраняя диагонали, от этого много зависит в последующих рядах.

порядовка

Далее выполняют основания воздуховодов, поддувало и зольник. Монтируют дверки и устанавливают колосник. Выстраивают стены вокруг каминной топки и дверки, далее закладывают канал для дымоотведения, все это должно быть в чертежах. Рамки, дверки крепятся при помощи проволоки, которая вмуровывается в швы кладки. Параллельной работой является выкладка самой топки и портала. После перекрытия топочной камеры над ней монтируют чугунную плиту, для варки, если она есть в проекте. Над плитой выкладывается свод в виде арки или полки. Каналы дымоотведения постепенно сужают и монтируют задвижки и окна для прочистки. Монтируется система дымоотвода.

С наружи кладку очищают от раствора, если не будет дальнейшей отделки. В дополнение кирпичные печи камины для дачи на дровах красят термической краской или отделывают керамикой. Вся конструкция будет готова, когда полностью высохнет естественным способом при открытых задвижках и дверках.

kaminbrick.ru
