Устройство трубки домофона: схема и принцип работы

Домофонные системы являются важным элементом при создании защитной конфигурации своего дома.

Наличие домофона на входной двери исключит проникновение в дом сторонних лиц без ведома хозяев.

Наибольшую популярность такие системы безопасности получили в многоквартирных домах, а также частных владеньях.

Одним из ключевых элементов домофонной системы является трубка для домофона. С ее помощью может осуществляться поддержка дуплексной связи между владельцем квартиры и пришедшим к нему гостем, а также реализуется дистанционное управление электромеханическим замком входной двери.

На сегодня существует много разных вариантов исполнения домофонных трубок. Рассмотрим их особенности и нюансы выбора.

Как устроена трубка домофона

Чтобы разобраться, как работает домофонная трубка рассмотрим, какие виды этого устройства бывают, и какие между ними отличия.

Устройство трубки домофона

Трубка для домофона является тем элементом, с помощью которого поддерживается связь меду гостем и владельцем квартиры после того, как на входной панели домофона был набран соответствующий номер квартиры.

После разговора, владелец квартиры может дистанционно открыть входную дверь, используя соответствующую кнопку на трубке. Кроме этого, трубки позволяют регулировать громкость и мелодию вызывного сигнала, автоматически отключаться в ночное время.

Виды домофонных трубок

На сегодня домофонные системы используют два типа трубок – это аналоговые координатные устройства и цифровые.

Аналоговая

Для подключения этих устройств требуется специальный координатно-матричный коммутатор, работа которого аналогична автоматической телефонной станции.

Наличие коммутатора позволяет обрабатывать сигнал от внешнего блока домофона и перенаправлять его к той домофонной трубке, которая расположена в квартире, номер которой был набран на номеронабирателе входной двери.

Аналоговая трубка домофона

Трубка для домофона аналоговая отличается более сложным монтажом, поскольку потребуется дополнительная прокладка кабелей от коммутатора к каждой из квартир.

С помощью этих трубок можно поддерживать дуплексную звуковую связь, регулировать громкость разговора и вызывного сигнала, дистанционно управлять замком входной двери.

Цифровая

Трубка для домофона цифровая предназначена для использования в составе более усовершенствованных домофонных систем.

Они рассчитаны для применения в многоквартирных домах, где есть потребность в подключении к одному входному блоку домофона нескольких абонентских трубок без прокладки большого числа кабелей.

Основным преимуществом таких трубок является простота их монтажа и возможность быстрого подключения к домофонной системе новой абонентской точки.

Домофонная трубка цифровая

Несмотря на простоту монтажа таких трубок, важно правильно подключить все джамперы при установки новой трубки или при замене, вышедшей из строя. Если при подключении будет допущена ошибка, то такое устройство будет функционировать неправильно, и мало того, оно будет влиять на работу всей домофонной системы, которая также будет работать некорректно.

Как и аналоговая трубка, цифровое устройство также позволяет управлять удаленным электромеханическим замком, регулировать громкость входного сигнала, менять его мелодию, увеличивать/уменьшать громкость дуплексной связи.

Схема трубки домофона

Домофонная трубка отличается простой конструкцией, которая аналогична обычной телефонной трубке стационарного телефона.

Схема трубки домофона включает в свой состав динамик, для воспроизведения звука и микрофон, с помощью которого передаются голосовые сообщения. Динамик с микрофоном помещается внутри пластикового корпуса трубки.

Кроме звуковой системы внутри корпуса располагается регулятор громкости вызова и звука, а также кнопка управления работой электромеханического замка.

Электронная схема домофонной трубки

Сама трубка устанавливается на держателе, который имеет язычок трубки, а также коммутационную плату, к которой подключаются джампера самой трубки и линия домофона. При подключении важно не перепутать джампера, поскольку это может привести к некорректной работе всей домофонной системы.

Принцип работы

Аудиотрубка для домофона работает по следующему принципу.

Когда на входной двери набирается номер соответствующей квартиры, вызывной сигнал поступает на внутреннее переговорное устройство, располагаемое в квартире пользователя.

Если снять трубку, то можно будет поддерживать дуплексную связь, разговаривая с пришедшим гостем, как по обычному телефону.

Уровень вызывного сигнала и громкость звуковой передачи можно регулировать с помощью соответствующей кнопки.

Аудиотрубка в составе домофонной системы

Если потребуется открыть дверь гостю, то это можно сделать, используя соответствующую кнопку дистанционного управления электромеханическим замком.

Для завершения голосовой передачи достаточно нажать на язычок трубки или повесить саму трубку на держатель.

На что обратить внимание при выборе

Покупая трубку к домофону нужно учитывать следующие факторы:

конструкционные особенности трубки – они бывают настенными стационарными или переносными беспроводными;
материал трубки – от качества используемого материала зависит эксплуатационный срок устройства;
тип трубки – она может быть цифровой или аналоговой координатной;
качество сборки – очень важный фактор, от которого зависит, насколько долго прослужит трубка.

Заключение

Устройство трубки домофона, как и ее монтаж отличается своей простотой. Но и в этом деле есть свои нюансы, которые хорошо знают специалисты компаний, которые занимаются установкой и обслуживанием домофонных систем.

Поэтому, чтобы исключить некорректную работу домофонной системы при замене ее трубки, лучше сразу обратится к специалистам. Они помогут подобрать оптимальный вариант трубки под конкретную модель домофона, а также произведут профессиональный монтаж устройства и его настройку.

Видео: Трубки для домофонов. Различия, подключение, ассортимент

bezopasnostin.ru

Как выполнить ремонт трубки домофона своими руками

Системы контроля и управления допуска людей в жилые дома уже сравнительно давно пользуются популярностью у населения. За это время многие владельцы квартир хоть раз, но столкнулись с проблемами сбоев этого оборудования при открытии двери.

В статье о работе домофонной системы мы разобрали принципы конструкций переговорно-пропускного устройства. Теперь можно перейти к более интересной и важной практической части этого вопроса: самостоятельному ремонту трубки домофона своими руками.

Зачастую его может решить вызов мастера на дом, когда проблема вызвана сбоем работы оборудования домофонной системы подъезда:

нет звонка от домофона в квартире;
оборудование не реагирует на сигналы вызывного устройства;
идет вызов не того абонента;
и другие подобные дефекты.

Но есть и другой тип поломок, на котором мы остановимся подробнее — неисправности в самой трубке домофона.

Содержание статьи

Каждый производитель домофонных трубок, работающих на координатно-матричных линиях связи (Cyfral, Eltis, Vizit или любой другой) выделяет свою продукцию дизайном и функциональными возможностями.

В простейшем случае абонентская трубка может иметь лишь кнопку удаленного открытия электронного замка на двери с переговорным устройством. В зависимости от модели, она модернизируется добавлением:

светодиодной индикации;
регулировкой тональности и (или) громкости сигнала вызова;
кнопкой выключения звука;
возможностью подключения второй трубки.

По устройству и принципу работы все модели абонентских домофонных трубок очень похожи. Поэтому описывать неисправности будем на примере абонентской трубки Цифрал КЛ-2.

Принципиальная электрическая схема

Если разобрать трубку домофона, то можно увидеть, что ее «начинка» довольно проста: небольшая электронная плата, кнопка, немного проводов, геркон, микрофон, динамик… и много свободного места.

Принципиальная электрическая схема домофонной трубки «Цифрал КЛ-2» приведена на картинке.

В ней уже выделены цветовым пятном места часто встречающихся повреждений — контакты:

переключателя;
геркона;
кнопки.

Рассмотрим возможные поломки внутри трубки.

Причины поломок и способы устранения

Обычно все дефекты сводятся к:

механическому повреждению корпуса базы или трубки;
выходу из строя элементов электрической схемы.

Механические поломки

Домофонная трубка имеет пластиковый корпус, рассчитанный на длительную работу. Но, практически во всех моделях есть одно слабое место — ее держатель. Правда, в одних устройствах он выполняет только функцию «крючка» для удерживания ее веса на базе, а в других — установлен дополнительный язычок, включающий переговорную цепь.

Во всех случаях нас выручит паяльник. При его помощи необходимо разогреть отломавшийся кусок пластика и «припаять» его на место повреждения корпуса.

Когда включение домофонной трубки завязано на механику язычка, а не на герконовый микровыключатель, придется подпаивать пластмассу внимательнее, чтобы не создать дополнительно поломку — нарушить эту самую механику. Иначе схема может оказаться либо постоянно выключенной, либо наоборот, включенной и не сможет работать в штатном режиме.

Для выполнения этой операции не требуется определенных специфических знаний, достаточно просто уметь работать с паяльником.

Таким же образом можно подпаять пластиковые части внутри трубки, удерживающие внутренние детали, если в этом возникнет необходимость.

Но это маловероятно — в процессе работы механическому воздействию подвергается только держатель-язычок и кнопка открытия двери домофона.

Электро-механические поломки

Не срабатывает кнопка открытия двери

Когда нам звонят в домофон, то идет вызов, и мы поднимаем трубку, уточняем, кто к нам пришел, нажимаем кнопку открытия двери, но… дверь не открывается (или не всегда работает с первого раза).

Здесь, скорее всего, будет виноват микровыключатель SB1, находящийся под кнопкой.

Чтобы устранить неисправность, первым делом снимаем крышку домофона и внимательно осматриваем место крепления кнопки — «микрика»:

если он установлен отдельно от платы, то стоит проверить надежность пайки проводов к его контактам — вдруг просто-напросто возникла поломка провода у его ножки;
когда же он надежно припаян к печатной плате, то высока вероятность поломки самого выключателя.

Чтобы убедиться, что виноват именно микровыключатель, можно на его место временно подпаять провода подлиннее с любым заведомо рабочим выключателем, оказавшимся под рукой или вообще без него. Главное, чтобы на время проверки ими можно было сымитировать работу кнопки — замкнуть и разомкнуть цепь открытия двери.

Ремонт сводится к припаиванию отсоединившегося провода либо замене тактовой кнопки, купить которую можно в любом магазине радиодеталей.

При нажатии кнопки открытия двери идет сброс

Во время предоставления доступа посетителю путем нажатия соответствующей кнопки на трубке вместо открытия происходит сбрасывание вызова от абонента, а дверь остается закрытой. При такой неисправности следует проверить целостность проводов и качество их пайки возле динамика.

Если визуально заметили отпаявшийся провод, следует припаять его на место. Полярность подключения проводов в этом случае имеет значение.

В редких ситуациях проблему может вызвать обрыв либо поломка провода в катушке динамика. Но эту неисправность визуально не определить — придется прозванивать цепь тестером или мультиметром.

Некоторые модели, в том числе и наша Цифрал КЛ-2, оснащены выключателем динамика, который позволяет отключать звуковой сигнал при вызове. Это может быть полезно, если вы не желаете, чтобы вас побеспокоил ошибившийся номером поздний гость, либо разбудили уснувшего днем маленького ребенка.

Так вот, износившиеся или загрязненные контакты кнопки этого выключателя тоже могут сказаться на сбросе связи вместо открытия двери, быть причиной этой поломки.

При поднятии трубки идет сброс вызова

В штатном режиме вызов сбрасывается, когда мы кладем трубку на базу без нажатия на кнопку открытия замка двери. Соответственно, за сброс (отключение цепи) отвечает переключатель: либо герконовый, либо, находящийся под держателем-язычком. Все зависит от модели трубки.

Наиболее надежный способ решения этой поломки — замена вышедшего из строя переключателя.

При наборе номера абонента сразу идет сброс

Указанная причина может появиться сразу после установки домофонной трубки в квартире, если перепутана полярность при подключении проводов.

Часто в качестве магистрального провода, заводящегося в квартиру выступает обычная телефонная «лапша», в которой оба конца никак не отличаются друг от друга.

В месте подключения базы к магистрали обычно стоит маркировка плюса и минуса, а вот провод лучше пометить самостоятельно.

Если не соблюдать полярность, то сразу после набора номера вместо звука вызова абонента пойдет сброс. Соответственно, никто из гостей из-за возникшей поломки домофона не сможет подать звуковой сигнал вызова на вашу трубку.

Плохая слышимость при разговоре

Здесь стоит обратить внимание на динамик и микрофон, находящиеся в домофонной трубке. Возможно, именно они являются причиной плохой слышимости.

Внутри трубки на печатной плате может находиться подстроечный резистор (в модели Цифрал КЛ-2 он отсутствует), напрямую связанный с регулировкой баланса микрофона и динамика. Только не стоит сразу использовать его для настройки. Лучше запомните начальное положение ползунка, а потом прокрутите его в одну и в другую сторону пару раз. После этой операции верните его в начальное состояние.

Это позволит восстановить надежный контакт на резисторе и, возможно, устранит плохую слышимость на трубке.

Радиолюбители могут также заменить конденсаторы, находящиеся на плате рядом с подстроечным резистором.

Заключительные рекомендации в видеоролике

Вот мы и разобрали все основные неисправности домофонной трубки для открытия двери, которые можно устранить самостоятельно.

Если у вас есть трубка от старого и ненужного телефона с обыкновенной батарейкой, то за пять минут можете своими руками собрать переговорное устройство или домофон.

Владелец видеоролика Evseenko Technology доступно показывает этот процесс в своем видео.

Если у вас остались вопросы по ремонту телефонной трубки своими руками, то можете задать их в комментариях. А сейчас вам удобно поделиться статьей с друзьями в соц сетях.

Полезные товары

housediz.ru

Устройство и ремонт трубки домофона. Часть 2.

Здравствуйте уважаемые читатели сайта sesaga.ru. В первой части статьи мы разобрались, как можно своими силами устранить основные неисправности, возникающие при эксплуатации трубки домофона. Сегодня продолжим разбор неисправностей и способы их устранения. Как и в первой части, выкладываю принципиальную схему абонентской трубки ТКП 12М.

3. Вы набираете номер, жмете «вызов», а он сбрасывается.

Здесь придется немного попотеть, так как причин хватает.

В первую очередь снимаете трубку, и смотрите концы «плюс» и «минус», приходящие от панели домофона, чтобы они небыли оторваны. Если концы на месте, значит, отсоединяем их и идем дальше.

Запомните! Домофонная трубка имеет полярность подключения. Поэтому, когда будете ее снимать, обязательно промаркируйте приходящие провода: «плюс» и «минус».

Открываем трубку. Для этого окручиваете винт, крепящий верхнюю крышку, вставляете конец тонкой отвертки в место, куда входит шнур, и отщелкиваете защелки в нижней части трубки. Теперь уже не составит труда руками до конца снять верхнюю крышку.

Сразу обращаем внимание, чтобы к клеммам динамика были припаяны оба провода. Со временем бывает, что из-за некачественной пайки отваливаются провода от клемм. Это вторая причина, почему вызов сбрасывается. Если провод отвалился, припаиваем его. Попутно проверяем целостность катушки динамика – это третья причина сброса вызова.

Мультиметр, или любой другой измерительный прибор ставим в режим измерения сопротивления. Если с катушкой динамика все в порядке, то в момент прикосновения щупами к клеммам динамика Вы можете услышать щелчок, тогда как сопротивление катушки должно быть в пределах 40 – 60 Ом. В моем случае сопротивление составило 42 Ома.

Собираем трубку и пробуем ее работу. Если трубка работает, значит, Вы победили, если нет, идем дальше.

Следующим элементом, из-за которого происходит сброс вызова – это тумблер (выключатель), отвечающий за включение и отключение трубки, и на принципиальной схеме он обозначен как «SA2».

Как правило, он расположен рядом с кнопкой открывания двери. Его можно купить, но именно такой не всегда есть в продаже, поэтому его легче отремонтировать.

По бокам у тумблера есть защелки, которыми он держится за панель. Тонкой отверткой давите на защелку, одновременно выдавливая эту сторону тумблера, но так, чтобы он собой только вдавил защелку. Те же действия производите с противоположной стороны, и теперь можете сразу вынимать выключатель.

Для удобства ремонта тумблер можно отпаять, но тогда не забываем отметить концы, какой куда.

Берем тонкую отвертку, можно нож, и просовываем между клавишей и корпусом выключателя на глубину 3 – 4мм (левая часть фото).

Концом отвертки аккуратно выдавливаем боковую сторону клавиши наружу до появления фиксатора (выделен кружком). Теперь с противоположной стороны выключателя проделываем то же самое, и уже вынимаем всю клавишу. У Вас должно получиться как на фотографии справа. Запоминайте сразу, как все стоит.

Переворачиваем корпус выключателя, чтобы вытащить подвижный контакт.Когда Вы посмотрите на изображение ниже, то увидите, сколько скопилось грязи на контактах и внутри тумблера. А так как напряжение и ток здесь маленькие, то этой грязи вполне достаточно, чтобы не было прохождения сигнала от панели домофона.Берем палочку с ватой, спирт и все это дело вычищаем. Если дома не окажется спирта, воспользуйтесь водкой.

Собирается он также просто, как и разбирается. Вдавливаете, например, левую сторону клавиши так, чтобы фиксатор только зашел в корпус. А теперь большим пальцем вдавливаете всю клавишу вниз, пока она не станет на свое штатное место.

Если возникнут проблемы при вдавливании только пальцем, помогите отверткой, отодвигая боковую часть корпуса.После сборки обязательно пощелкайте тумблером, убедитесь, что он четко срабатывает. Вставляем его на место, собираем трубку и проверяем. Трубка заработала – Ура!

Еще один момент надо знать, это когда Вы собираете корпус трубки — причем это касается всех трубок. Провода, находящиеся внутри, укладывайте так, чтобы они не мешали работе подвижным частям.

4. «Вызов» проходит (звонок звенит), но когда поднимается трубка – «вызов» сбрасывается.

Такой причиной является переключатель «SA3», на который давит «язычок» когда Вы кладете трубку на место. Это как раз тот переключатель, который нужно отжать, чтобы начать разговор, когда у трубки западает «язычок». Так же он может быть причиной, когда «вызов» сбрасывается.

Его можно вылечить налив спирта вовнутрь и несколько десятков раз пощелкать клавишей. Но этого хватает ненадолго. В свое время я разбирал и чистил эти переключатели, и скажу Вам, это не на долго. Из десяти случаев, семь начинали работать, но по истечении некоторого времени они опять выходили из строя. Поэтому я Вам советую заменить этот переключатель.

У него шесть ног, и поэтому для неподготовленного пользователя этот переключатель выпаять будет нелегко, но отчаиваться не надо, все когда-то делается в первый раз, и Вы не исключение.

Берем отвертку, вставляем между платой и нижней частью корпуса переключателя, например, с правой стороны. Теперь, приподнимая отверткой правую сторону, паяльником прогреваем все три ее боковые ножки.

Для этого прислоняем жало между любой боковой и центральной ножками. Как только припой расплавился, тут же переносим жало на другую крайнюю ножку, при этом центральная ножка постоянно прогревается вместе с крайними. То есть получается, что ножки переключателя греются парами, не давая припою застыть. Так нужно делать до тех пор, пока не почувствуете, что выпаиваемая сторона чуть-чуть сдвинулась вверх.

Теперь переходим на правую сторону переключателя, и таким образом, расплавляя припой, пытаемся приподнять ее вверх. Не надо пытаться приподнимать сразу много. Делайте постепенно.

Когда переключатель будет приподнят над платой, но еще не до конца выпаян, его уже можно приподнимать пальцами. Так же плавите припой на правой стороне, приподнимая ее, затем переходите на левую, и так, пока переключатель не окажется в руках. У меня на все это уходит около минуты.Если в отверстиях остался припой, уберите его. Вставляете переключатель, припаиваете, собираете трубку, подключаете.

5. Когда Вы или Вас плохо слышно.

В первую очередь попробуйте несколько раз повращать влево — вправо ползунок подстроечного резистора «R5». Он предназначен для регулировки баланса между динамиком и микрофоном. На изображении резистор выделен кругом.

Как правило, рабочая часть таких резисторов выполнена методом напыления графита, а сам подвижный контакт, расположенный на ползунке, из металла. Так вот, со временем между рабочей и подвижной частями теряется электрический контакт, а вращением ползунка мы его как бы восстанавливаем. После этого обязательно возвращаем положение ползунка в первоначальное место.

Запомните! Не пытайтесь подстроечными резисторами регулировать какой-либо параметр. Поверьте, что в 99,9 % случаях, дело не в них. Вы можете покрутить его для восстановления контакта, в крайнем случае, заменить, но не более. Ищите неисправность в другом месте.

Следующим радиокомпонентом, выход из строя которого может повлиять на плохую слышимость является конденсатор С4. На фото вверху он указан стрелкой. Вообще электролитические конденсаторы – это самое слабое место в радиотехнике, так как со временем теряют свою первоначальную емкость из-за высыхания электролита.

Занимаясь ремонтом трубок домофонов, мне ни разу не пришлось менять конденсатор С4. Возможно, что техника еще новая и электролиты не успели состариться. Но все же имейте ввиду, что этот конденсатор так же влияет на слышимость в динамике.

Бывали случаи, когда все радиокомпоненты исправны, заменил все что можно, а слышимость в трубке все равно тихая. Тогда, просто тупо меняешь динамик, и звучание и слышимость становятся великолепными. Такое тоже бывает.

Если когда-нибудь придется менять электролиты, знайте, они имеют полярность выводов «+» и «-», не перепутайте их при установке. На платах эти выводы не всегда указываются, поэтому перед тем как выпаять — отметьте «плюс».

Теперь вариант когда Вас плохо слышно.

Здесь также сначала надо покрутить ползунок подстроечного резистора, если не поможет, пробуйте заменить микрофон. В 90 % случаях именно из-за микрофона идет плохая слышимость в вызывной панели домофона.

В моей практике часто попадались трубки, в которых микрофон был не до конца вставлен в свое штатное место. Достаточно было его вдавить до упора, как слышимость в панели становилась отличной. И последнее, что можно заменить, так это конденсаторы С3 или С2.

Ну вот, в принципе, по домофонным трубкам рассказал все. Теперь у Вас не должно возникнуть проблем, касающихся ремонта абонентских трубок такого плана.

Читайте мою следующую статью о подключении трубки к подъездному домофону.Удачи!

sesaga.ru

Всё о домофонах: Схемы домофонных трубок

Решил собрать все схемы трубок в одном месте.

Трубка Cyfral

Все цифраловские трубки построены по одной схеме с минимальными различиями, может не быть переключателя со светодиодом или геркон заменен на механическую кнопку, также R7 заменяют на постоянный резистор 47кОм. Метакомовские ТКП-01 также построены по ней, но в других моделях есть отличия.

Трубка Метаком ТКП-06М

Трубка Метаком ТКП-12М

Не забываем Белорусских производителей.

Трубка Пиррс

Трубка Элтис (Пиррс)

Пиррсовские трубки не совместимы с остальными, так как рассчитаны на другие уровни напряжений.

Трубка Belsplat / Smartel

Некоторым, судя по монтажу, помогали китайские товарищи.

Кстати, к Пиррсу можно подключать метакомовские / цифраловские / белсплатовские трубки, нужно только добавить в линию 4 диода.

allaboutdomofon.blogspot.com

Доработки трубок домофонов - Мои статьи - Каталог статей

Часто вижу в сети вопросы о том как сделать так, чтобы при звонке на трубку домофона, сразу открывалась дверь.

Покопавшись на форумах нашёл несколько схем, которые предназначены именно для этого.

Сразу скажу, что я их не проверял. Поэтому те, кто захочет их повторить, не в службу а в дружбу - отпишитесь что

получилось......

Начнём со схемы домофонной трубки.

Логика работы такая :

Когда трубка находится на базе, сопротивление её определяется сопротивлением динамика.

Звонок проходит на динамик трубки.

При снятии трубки сопротивление схемы меняется и домофон понимает, что трубка снята и

переходит в режим разговора. При этом на линии примерно 7 Вольт.

Далее нажимаем кнопку открытия двери. При этом сопротивление схемы резко возрастает и

на линии около 12 Вольт.

Укладываем трубку. При этом сопротивление схемы уменьшается, уровень сигнала на линии

падает и сообщает домофону что трубка уложена на базу. Домофон отключает квартиру и

переходит в режим ожидания. Значит, чтобы дверь автоматически открывалась, надо

имитировать все эти стадии работы трубки.

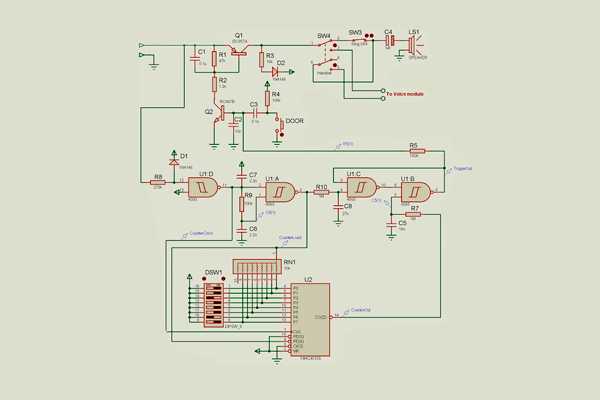

А теперь схемы таких эмуляторов:

Как видно из схем, все временные этапы работы ( снятие трубки, нажатие кнопки, укладывание трубки на базу )

у них определяются R - C цепочками..

В принципе, все они рассчитаны на работу с координатными домофонами.

Но как показала практика, для разных типов домофонов требуется подстройка временных задержек .......

В заключении ещё одна схема доработки трубки.

Она предназначена для тех, кто уменьшает звук вызова но хочет затем разговаривать по домофону с нормальной

громкостью не щёлкая переключателем изменения громкости.

Доработка заключается в введении ещё одного геркона....

domofon-master2009.narod.ru

Сопряжение домофонов. Часть № 1 "Цифровой" домофон. Алгоритм работы

Сопряжение домофонов. Часть № 1 "Цифровой" домофон. Алгоритм работыЧто человек, когда он занят только сном и едой? Животное, не больше.Вильям Шекспир

Лиха беда начало

Всё началось с ремонта в квартире и установки видеодомофона, т.е. появилось два домофона. Один — подъездный аудиодомофон и второй — квартирный видеодомофон. В процессе их использования появилась необходимость объединить их в одно устройство. Логичнее всего подключить подъездный домофон к квартирному, имеющему лучший дизайн, тем более, что из двух имеющихся каналов, на нем используется только один. Для того, чтобы произвести объединение необходимо, для начала, изучить алгоритмы работы. Поиск в Internet, к сожалению, не дал особых результатов. Удалось только выяснить, что подъездный домофон представляет из себя, так называемый, "цифровой" домофон. Слово "цифровой" специально заключено в кавычки потому что, как оказалось, цифровым является только набор номера квартиры. Звук же передается в аналоговом виде. Все абонентские трубки параллельно подключены к двухпроводной линии, от которой и осуществляется их питание.

При совпадении передаваемого номера квартиры и номера, установленного на трубке, звучит звуковой сигнал. Выяснить подробнее алгоритм работы не получилось. Необходимо было приступать к "натурным" экспериментам, т. е. записать сигнал вызова от вызывной панели и проанализировать его.

Схема абонентской трубкиПервоначально с платы была срисована схема домофонной трубки:

Обратите внимание, что на схеме отсутствует разговорный узел. Во-первых, для анализа алгоритма работы он не нужен, во-вторых, у разных трубок он реализован по-разному. Номиналы резисторов и конденсаторов, а также типы диодов, транзисторов и микросхем указаны в соответствии с реальной трубкой. Из схемы видно, что распознавание номера квартиры, устанавливаемого DIP-переключателем DSW1 в двоичном коде, осуществляется синхронным двоичным счетчиком 74HC40103. Элемент U1:D (микросхема CD4093B — четыре двухвходовых триггера Шмитта) представляет из себя входной формирователь сигнала. Элемент U1:A совместно с R9, C6 представляет из себя формирователь импульса сброса (reset) для RS-триггера (U1:C, U1:B) и импульса начальной загрузки счетчика U2. Элементы R10, C8 и R7, C5 предназначены для фильтрации "коротких" импульсов (при поступлении подобных импульсов конденсатор не успевает зарядиться/разрядиться, соответственно, напряжение на нем не достигает порогов логических уровней). Транзисторы Q1 и Q2 используются для подключения разговорного узла. Формирование импульса открывания двери происходит при нажатии кнопки DOOR. В исходном состоянии на линии присутствует напряжение питания (примерно 5 В), на выходе U1:D присутствует логический "0", конденсатор C6 разряжен, на выходе U1:A — "1", конденсатор C8 заряжен, на выходе триггера (U1:C, U1:B) — "0", разговорный узел отключен. Итак, из предварительного анализа работы схемы, можно сделать вывод, что сигнал от контроллера домофона должен состоять, как минимум, из следующих частей:

Импульс загрузки счетчика кодом квартиры (назовем его импульсом синхронизации) — должен иметь достаточную длительность для заряда конденсатора C6 до уровня "1"
Пауза перед набором номера квартиры — должна иметь достаточную длительность для разряда конденсатора C6
Импульсы номера квартиры — должны быть достаточно короткими, чтобы конденсатор C6 не успел зарядиться до "1" к окончанию последнего импульса, иначе произойдет загрузка счетчика кодом квартиры
Вызывной сигнал — импульсы звуковой частоты
Импульс приведения схемы в первоначальное состояние (назовем его импульсом сброса) — фактически импульс отключения разговорного узла, должен иметь достаточную длительность для заряда конденсатора C6 до уровня "1".

Реальный сигнал от контроллера домофона Схема трубки готова, предварительный анализ алгоритма работы проведен, настало время произвести запись реального сигнала. С помощью простенькой схемы на микроконтроллере была произведена запись:

Произведенная запись сигнала подтвердила предварительный анализ алгоритма работы. Явно видны: синхроимпульс, импульсы набора номера квартиры, акустический сигнал вызова и импульс сброса схемы в первоначальное состояние после опускания трубки. Рассмотрим наиболее важные из них подробнее.

Импульс синхронизации

В начале и в конце импульса синхронизации видны короткие импульсы — пять штук с каждой стороны. Их назначение остается загадкой. Длительность синхроимпульса примерно 220 мс.

Импульсы набора номера квартиры

К сожалению, из-за низкой частоты дискретизации (30 кГц) встроенного АЦП микроконтроллера произвести точную запись импульсов набора номера не удалось. Удалось только примерно определить длительность импульса (около 60 мкс) и паузы между импульсами (около 100 мкс).

Импульс сброса схемы в первоначальное состояние

Длительность и форма импульса в точности соответствуют импульсу синхронизации.

Моделирование схемы трубки

Для детального понимания работы схемы трубки, да и просто для тренировки, проведем моделирование схемы в программе "ISIS", входящей в комплект программ "Proteus". Для этого добавим светодиод D3 (будем его использовать для индикации подключения разговорного узла) с ограничительным резистором R6, генератор сигнала вызова "CallingGenerator" с ограничительным резистором R11, осциллограф и модуль "Transient Analysis". Резистор R11 необходим для моделирования сигнала открытия двери, при моделировании вызывного сигнала R11 желательно установить в 1 Ом, при моделировании сигнала открытия двери — 1 кОм. Архив проекта для ISIS можно взять здесь. Для генерации сигнала вызова воспользуемся Easy HDL генератором в цифровом режиме — это позволит в точности воспроизвести сигнал и, при необходимости, с легкостью вносить в него изменения. Например, генерация импульсов набора номера квартиры будет выглядеть следующим образом:

FOR i=1 TO ApartNumber OUT = 0 SLEEP FOR 60u OUT = 1 SLEEP FOR 100u NEXT iПолностью скрипт генерации вызывного сигнала можно посмотреть в проекте ISIS. Обратите внимание, что в скрипте присутствуют два акустических сигнала вызова. Установим на DIP-переключателе номер квартиры 191 и в генераторе запрограммируем тот же номер. Запускаем анализ:

Из диаграммы видно, что моделирование полностью подтвердило теоретический анализ алгоритма работы схемы домофонной трубки.

Установим на DIP-переключателе номер квартиры 175: В этом случае счетчик досчитывает до 0 и на выходе появляется логический "0", но тут же приходит следующий импульс набора номера квартиры и состояние счетчика становится равным 255 — выход переключается в "1", счет на уменьшение продолжается. Длительности сформированного "нулевого" импульса недостаточно для разряда конденсатора C5, поэтому триггер не переключается, разговорный узел остается отключенным и абонент не слышит вызывного сигнала.

Установим на DIP-переключателе номер квартиры 210: В этом случае счетчик не успевает досчитать до 0, на выходе не появляется логический "0", разговорный узел не подключается.

Промоделируем импульс открытия двери, формируемый при нажатии кнопки "DOOR" (не забываем увеличить сопротивление резистора R11 до 1 кОм): Увеличим масштаб: Из полученной диаграммы видно, что длительность импульса открытия двери составляет примерно 8.5 мсек. Сигнал открытия двери фактически представляет собой разрыв абонентской линии на 8.5 мсек. Из схемы трубки также видно, что сигналом положенной трубки является повышение сопротивления нагрузки линии примерно до 50 кОм (R1 + R2), причем длительность повышения сопротивления должна быть в несколько раз больше 8.5 мсек, чтобы не было ложного распознавания сигнала открытия двери.

Долго ли, скоро ли, а все будет конец

Итак, алгоритм работы "цифрового" домофона разобран по полочкам, примерные параметры вызывного сигнала определены. Следующим этапом будет изучение алгоритма работы видеодомофона.

Благодарность не есть право того, кого благодарят,а есть долг того, кто благодарит;требовать благодарности — глупость;не быть благодарным — подлость. Василий Осипович Ключевский

Натолкнула на мысль и оказала помощь в разборе алгоритма работы "цифрового" домофона дискуссия "Интерфейсы и протоколы домофонов", за что выражаю благодарность всем ее участникам.

we.easyelectronics.ru

Как правильно подключить домофонную трубку

Как подключить трубку домофона быстро и самостоятельно

На сегодняшний день актуально обеспечение безопасности своего жилища. На смену старым, тяжело открывающимся замкам, пришло новое современное устройство – домофон, которое не только обеспечивает безопасность вашего дома, но и позволяет дистанционным способом управлять замком на дверях или калитке. Такое устройство широко применяется в многоквартирных домах, в частных жилищах, коттеджах, крупных офисах и складах. В большинстве случаев домофоны устанавливают специальные компании, занимающиеся их реализацией. Но поскольку данное оборудование — простое по своей структуре, его с легкостью можно установить самому. В этом случае проблема возникает в решении — как подключить трубку домофона. Как показывает практика — все очень просто.

Что представляет собой трубка домофона?

Трубка для домофона представляет собой один из компонентов переговорного устройства защитной системы, который обеспечивает связь между владельцем и желающим попасть в помещение. Если внешним элементом связи является вызывная панель, расположенная снаружи, то трубка – это домашний прибор, который устанавливается внутри охраняемого помещения. Такую трубку можно монтировать, как самостоятельно, так и вызвать специальную бригаду.

В большинстве случаев трубка обеспечивает связь сразу же после ее поднятия, без необходимости нажатия каких-либо комбинаций. Установка трубки обычно ложится на плечи профессионалов.

Каждый тип защитного средства требует определенную трубку, так как для разных устройств нужно прокладывание определенного количества проводов.

Если используется цифровой домофон, то в таком случае вам понадобиться один кабель, который прокладывается от цифровой панели. При помощи отдельных его ветвей он подключается к каждой отдельной квартире. Если в доме вмонтирован домофон координатно-матрического типа, то тогда установка предполагает прокладывание проводов, равных количеству квартир в подъезде.

Как подключить все компоненты устройства?

Рано или поздно каждый из нас столкнется с проблемой подключения трубки. Этому может быть ряд причин:

Монтаж оборудования самостоятельно в связи с установкой системы защиты;
Подключение трубки по причине поломки ранее установленного устройства домофона.

Если все же вам предстоит самостоятельно заняться данной работой, то в первую очередь следует приобрести абсолютно новое оборудование. В данном случае следует учитывать тот факт, что трубка должна полностью соответствовать установленной домофонной системе.

Более подробней о монтаже домофона вы сможете узнать после просмотра этого видео:

На сегодняшний день покупка трубки для домофона не составит большого труда, и ее смело можно приобрести самому. Благодаря множеству современных фирм, занимающихся данным производством, существует широкий ассортимент товара, который общедоступен и подойдет для любого типа домофона. Настоятельно рекомендуется покупка товара только у официальных дилеров, которые гарантируют качество товара и предоставляют гарантию на долгий срок службы.

Устройство должно отвечать всем поставленным условиям качества, поскольку только высококачественные трубки для домофона могут обеспечить бесперебойную и надежную работу системы защиты. В противном случае повторная установка не заставит себя ждать.

Монтаж трубок для цифровых домофонов

Цифровые домофонные системы в основном применяются в многоквартирных домах. Установка трубки данного типа имеет свою специфику, а именно: такая схема адресации требует наличия двужильного кабеля, к которому прикрепляется абонентская трубка. Здесь следует обратить внимание на полярность.

Установка трубки домофона в данном случае имеет свою микросхему, которая программируется перемычками или джамперами на каждый номер квартиры. В связи с этим, чтобы узнать номер своей квартиры, придется аккуратно разобрать трубку и внимательно изучить имеющуюся микросхему. Возле каждой перемычки расположена специальная цифровая панель, на которой числа идут в порядке возрастания. Здесь код квартиры складывается из чисел, относящихся к замкнутым перемычкам.

Разобранная старая трубка может послужить вам примером, с которого можно перенести код на новое устройство. Таким образом, установка новой трубки не составит большого труда.

Монтаж устройства на домофон координатно-матричного типа

Подключить трубку домофона самостоятельно на данный тип не составит труда. Здесь вся работа заключается в передаче сигнала на специальный коммутатор, который при получении вызова обрабатывает его, и за счет наличия специальных ключей отправляет сигнал вызова на необходимое абонентское устройство.

Установка трубки для такого домофона заставит хозяина не только потрудиться, но и развить быструю смекалку. При монтаже вся проблема заключается в кабеле, который подразделяется на множество проводов, относящихся к каждой отдельной квартире в подъезде. Здесь также следует учитывать, что ключи десятков в основном не превышают семи с учетом нуля. Таким образом, общее количество пользователей может составить более восьмидесяти.

Монтаж трубки домофона своими руками состоит в поиске нужной шины десятков, а также единиц. С десятками справиться очень просто – они расположены на щитке необходимого этажа. Все что требуется – это найти провод, к которому подключены провода, относящиеся к каждой квартире в подъезде. Таким образом вы подберете нужный вам кабель.

Чтобы правильно выбрать шину единиц, необходимо подняться на этаж с номером квартиры, который совпадает с последней цифрой вашей квартиры, и снова найти кабель на щитке. К шине десятков подключается плюс, а к шине единиц – минус. На этом все сложности заканчиваются. Монтаж устройства не составит труда.

Дальше просто подключаем трубку. Для этого проделываем всю описанную процедуру, обращая внимание на полярность. При соблюдении всех имеющихся правил, можно сказать, что установка завершена.

Интересную информацию о домофонах вы сможете узнать просмотрев это видео:

При подключении домофона люди часто задаются вопросом: что делать, если подключил устройство самостоятельно, а оно не работает? Ответ прост: следует заново пересмотреть схему сборки устройства, а также обратить внимание на полярность, так как именно с полярностью возникает больше всего проблем.

Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом. Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов.

Подключить трубку домофона самостоятельно - реально ли?

dinamit007 написал. А самому это очень трудно сделать? Что же, такая суперсекретная схема?

Ничего секретного. Только не было озвучено сколько жил у магистрального кабеля в ЩЭ и расцветка жил, какие жилы десятки/единицы, какой коммутатор и сколько установлено в подъезде. Озвучьте эту информацию и никаких "секретов" не останется. Предполагаю, что "От слаботочного щита до квартиры проложен КСПВ 4х0,4", но не подключен с обоих сторон. ибо в противном случае темы не создавали бы.

_Бесспорных мнений не бывает. Бывают мнения с которыми бесполезно спорить._

dinamit007 написал. Проводов в коробке "очень мало", поэтому без Вашей помощи - никуда.

Да уж. дествительно, "очень мало" При таком количестве квартир (2 провода - десятки, и 10 - единицы) разобраться проще следующим образом: "+" трубки подключите к проводу общему с проводами соседей, а "-" к проводу из ленточки, предшествующему (по последовательности в ленте) до квартиры "51". Распрямите ленту шлейфа и сразу увидите последовательность подключений.

dinamit007 написал. Почему-то из двери выходит один шлейф, а из гофры - два - необъяснимо, но факт.

А промежуточного блочка на глаза не попалось? Должен стоять координатный коммутатор.

_Бесспорных мнений не бывает. Бывают мнения с которыми бесполезно спорить._

Регистрация: 25.05.2006 г. Москва, СССР Сообщений: 33420

13.04.2009 в 01:42

sergey_sav написал. разобраться проще следующим образом:

Думаю, что проще можно объяснить несколько иначе - по одной жиле из каждой квартиры на вашем этаже скручены вместе и подключены к одной из жил шлейфа - в эту же скрутку надо добавить одну жилу своего кабеля ( это цифра 5 десятков ). Вторую свою жилу, как уже говорилось, надо подключить к жиле шлейфа между жилами квартиры 51. А + и - можно уже определить методом тыка при подключении трубки - или так или так.

2dinamit007 Предполагаю, что в клеммнике Вам делать нечего."По русски" находите общую точку соединения квартир 51, 52, 53 к ней подключаете один из проводов своего КСПВ (пусть -белый), далее ищите вторую точку подключения по пункту 2 для чёрного (пусть так) провода своего КСПВ.На домофонной трубке есть "+" и "-", к ним подключаете соответственно белый и чёрный провода своего КСПВ.Проверяете вызов квартиры. При удачном результате закрываете коробочку. В противном случае ищите новую точку подключения для чёрного провода.Всё.

_Бесспорных мнений не бывает. Бывают мнения с которыми бесполезно спорить._

Схема трубки домофона. Как подключить трубку для домофона?

На днях в Вашем доме установили домофон. Поздравляем. Это позволит не только избавиться от непрошенных гостей, но и существенно обезопасить своё жилище. Кроме того, это значит, что уже в ближайшие дни Вам наверняка придется идти выбирать себе домофонную трубку. Она требуется для приема сигнала от внешнего адресата к внутреннему. Кроме того, домофонная трубка сочетает в себе множество других полезных функций, таких как регулировка громкости звука, возможность поставить беззвучный сигнал, смена различных мелодий звукового сигнала и возможность программирования.

Наконец, купив данное устройство, первым делом возникает вопрос: «Как подключить трубку для домофона ?» Сделать это довольно просто и можно самостоятельно. Для начала нужно для себя представить общий принцип устройства системы, то есть нас интересует схема трубки домофона. Представляет она собой корпус, в котором находится устройство приема звукового сигнала (считыватель), напрямую соединенное с кнопкой открывания электромагнитного замка. На самом же корпусе может находиться регулировка громкости сигнала вызова и дуплексная связь «жилец-посетитель». настоящие отзывы и фото о карепрост Схема трубки домофона в иллюстрации находится в сети интернет и индивидуальна для каждого устройства. Исключение составляют лишь устройства одной торговой марки. там схема трубки домофона если и отличается, то совсем незначительно. Как подключить трубку для домофона? Можно обратиться к мастерам, а можно попробовать это сделать самому. Если решите попробовать свои силы, то первым делом Вам нужно открыть щиток и найти в нем коммутатор. Состоит он, как правило, из набора UNL2003 и микроконтроллера PIC. Последний, получая сигнал, замыкает UNL. Требуется найти двойной десятижильный домофонный кабель, после чего необходимо найти шины (кабели) единиц и десятков. Отличить одни от других довольно легко. К кабелю десятков сходится сразу же несколько проводов от соседних квартир по лестничной клетке. В него нужно подключить «плюс» своей трубки. Определить шину единиц также довольно просто. Для этого нужно отправиться на другой этаж. Допустим, Ваша квартира 44, соответственно нам требуется 24, 34, 54 и так далее. Находим в ней шину десятков, после чего смотрим какого цвета кабель единиц. Если подключенные квартиры отсутствуют, то нужно спуститься на 1 этаж или в подвал, где находим коммутатор и записываем цвета на его клеммах. Возвращаемся на свой этаж и приматываем изолентой кабель десятков к шине единиц. На этом всё. Теперь нужно лишь проверить домофон и всё вернуть на свои места.

Надеемся, что смогли дать ответ на вопрос: «Как подключить трубку домофона?» Если же у Вас остались дополнительные вопросы, Вы всегда можете связаться с нашими консультантами.

Источники: http://camafon.ru/domofonyi/montazh/podklyuchenie-trubki-svoimi-rukami, http://www.mastercity.ru/forums/52_4/showthread.php?t=77884, http://zefz.ru/post/shema-trubki-domofona-kak-podkluchit-trubku-dlia-domofona/

Комментариев пока нет!

kak-delat-pravilno.ru
