Дренажный пластиковый водоотводной лоток с решеткой: разновидности и цена оборудования
Для вывода сточных вод с промышленных объектов и частных территорий используют водоотводные лотки. С учетом их назначения они могут быть изготовлены из различных материалов. Сверху эти конструкции накрыты решетками, которые защищают канализационную систему от попадания мусора.
Принцип работы водоотводного лотка
Чаще всего при обустройстве водоотвода применяется линейная система. Основная часть всей конструкции – это лоток, накрытый решеткой, решетка имеет защитную и декоративную функцию.
Эта система монтируется под определенным углом, чтобы бытовые и промышленные сточные воды беспрепятственно проходили в желоба. За счет решеток, изготовленных из различных материалов, вовнутрь системы не проходит мусор, ветки и иные загрязнения.
Канализационные ливневые лотки собирают сточные воды и переводят их в специальные емкости. Затем вода еще раз очищается с помощью пескоуловителей
Использование поверхностных лотков в водоотводной системе отличается простым монтажом, небольшими затратами во время эксплуатации. За счет установленной решетки поверхность получает эстетичный и привлекательный вид, обеспечивает свободное передвижение пешеходов и автомобилей.
Пластиковые дренажные водоотподные лотки
Конструкции могут быть разных размеров, потому пластиковые водоотводы очень просто выбрать под любые объекты. Отличаются дренажные системы между собой высотой, длиной и ценой. Изготовители разделяют пластиковые желоба на мелкие, средние и стандартные.
Это отличие влияет на глубину погружения решетки в землю. В зависимости от изделия можно выбрать оборудование, выдерживающее разные нагрузки. Благодаря большому выбору пластиковые водоотводы устанавливают:
- около подъездов;
- стоянках и парковках;
- на частном участке.
Небольшой пластиковый водоотводный канал отлично подойдет для торговых центров, где оборудованы подземные паркинги или сооружены разные помещения на крышах. Доступная цена и легкость пластиковой конструкций обеспечивается за счет использования полипропилена или полиэтилена. Кроме небольшого веса и доступной цены, пластиковые водоотводные дренажные решетки отличаются такими свойствами:
- повышенной прочностью, стойкостью к перепадам температур и химическим веществам;
- удобством монтажа благодаря наличию разных размеров лотков;
- продолжительным временем службы за счет возможности проводить чистку каналов;
- предотвращением попадания мусора и большой проходимостью сточных дренажных вод.
Большую популярность пластиковые водоотводные дренажные решетки получили благодаря своим высоким характеристикам и доступной цены.
Бетонные водоотводные лотки
Бетонные дренажные лотки изготавливаются с помощью вибропрессования или вибролитья. Использование этих технологий дает возможность изготовить лотки без пустот. В итоге изделия имеют длительный срок службы, они не разрушаются и долго остаются прочными.
Эти дренажные лотки отличаются низким водопоглощением, устойчивостью к морозам и относительно доступной ценой. Высокие показатели позволяют устанавливать конструкции для разных объектов, так как могут выдерживать высокие нагрузки. Сверху они закрываются декоративными крышками или решетками, изготовленными из чугуна или бетона.
Чтобы изделиям придать прочность, используют особый состав, он дает возможность получить фибробетоновые дренажные лотки. На этапе изготовления, эти конструкции крепят армированным стекловолокном.
С учетом размеров каналы используют для таких объектов:
- Максимальные. Как правило, устанавливаются на участках, в которых предполагается активное передвижение. Изготовлены обычно из фибробетона и могут выдерживать высокие нагрузки до 60 тонн. Эксплуатируют их на заправках, портах, промышленных объектах, автомобильных магистралях;
- Стандартные. Основная область применения – это спортивные сооружения, пешеходные зоны, автостоянки, подъездные пути;
- Мелкие, применяются там, где ограниченны условия по их установке и невозможно глубоко уложить лотки. Это балконы, гаражные помещения, область кровли.
- С целью увеличить способность лотков держать высокие нагрузки, для любого из видов изделий можно поставить П-образные насадки.
Полимербетонные дренажные лотки
При использовании конструкций из этого материала можно рассчитывать на продолжительный срок службы и отличную пропускную способность. Изготовители изделий заверяют, что лотки можно эксплуатировать более 50 лет.
Материал обеспечивает конструкции идеально гладкую поверхность, за счёт чего сточные воды быстро проходят через них. Полимербетонные дренажные лотки можно применять на любых территориях, так как они могут выдержать максимальный класс нагрузки С-250 (1,5-25 тонн), имеют разные комплектующие, размеры и цены.
Полимербетон – это высококачественное соединение на основе минеральных и эпоксидных составов. В качестве добавлений может использоваться гранит, кварц, базальт.
От традиционного бетона он отличается малым весом, стойкостью к механическим повреждениям и агрессивным средам. За счет устойчивости к химическим средам полимербетонные дренажные лотки применяются для таких объектов, как гражданские аэродромы, пивоваренные заводы, пищевая промышленность.
Из какого материала изготавливаются дренажные решетки
Дренажные решетки для лотков изготавливают из таких материалов, как:
Чугун. Их изготавливают с помощью литья под давлением, это дает возможность получить решетки с повышенной прочностью. Чугунные дренажные водоотводные лотки с решетками могут выдержать нагрузку около 25 тонн на кв. метр. Лотки универсальные и подойдут для конструкций, которые сделаны из разных материалов. К недостаткам этих изделий относят склонность к образованию коррозии, потому их нужно периодически окрашивать;- Оцинкованная сталь. Эти дренажные лотки не имеют такую прочность, как чугунные, но вполне подойдут для пешеходных участков. Благодаря малому весу их легко устанавливать;
- Нержавейка. Цена конструкции относительно недорогая, эти лотки отличаются стойкостью к влаге и коррозии. Их применяют на хлебобулочных заводах, пищевых предприятиях, также в любых помещениях, в которых нужно соблюдать заданную влажность воздуха;
- Медь. Решетки из этого материала могут выдерживать наибольший класс нагрузки А-15. Подходят для коттеджей, велосипедных дорожек. Медные изделия по цене довольно дорогие, зачастую их устанавливают на частных территориях, так как со времен медь покрывается патиной, придавая изделию налет старины;
- Пластик. Пластиковые водоотводные решетки устанавливаются на территориях, на которых будет минимальная нагрузка на это изделие. Как правило, пластиковые решетки применяют для пеших улиц, скверов, частных территорий. Пластиковые дренажные водоотводы самые доступные по цене, при этом есть модели, которые зрительно напоминают чугунные решетки.
Водоотводные решетки с учетом СНиП
Использование водоотводов указано в СНиП. В этом документе указаны такие правила:
траншеи под решетки устанавливают с обязательным наклоном 3-5 процентов. Определяют угол с учетом вида грунта. Если не получается обеспечить необходимый угол, то предусматривают установку водобойных колодцев, быстротоков, перепадов;- водоотводные дренажные решетки устанавливаются с целью предотвращения земли от размыва и переувлажнения;
- лотки устанавливают в котлованах под углом не меньше 0,5 %. Как показывает статистика, решетки укладывают с наклоном в 1%;
- отвод сточных вод обязан проходить самотеком;
- толщина металлических изделий обязана быть 1,5-2 миллиметра;
- лотки должны быть сделаны без расколов, если это бетонные изделия;
- конструкция должна быть сделана так, чтобы не допускать замерзания сточных вод внутри нее либо обледенения отдельных частей трубопровода.
С учетом объекта, в котором устанавливаются лотки, пользуются разными правилами: СНиП 32.04.97 используют при сооружении тоннелей и железно- или автодорожных работах, СНиП 2-05-03.84 для труб и мостов, СНиП 2-05-07.91 для автомобильных дорог.
Монтаж дренажных лотков
Так как лотки являются одним из элементов системы водоотвода, то перед их монтажом выполняют такие действия:
делается проект. Причем учитывают вид грунта, определяют размер водоотвода, участки для монтажа лотков. На этом этапе подбирают модели и размеры изделий. Данные расчеты нужны, чтобы обеспечить эффективный вывод стоковых или осадочных вод;- так как изделия подвержены постоянному действию влаги, то их основу обрабатывают специальными веществами, защищающими изделия от агрессивных воздействий;
- дальнейший этап – это подготовка каналов под дренажные лотки. На дне канавы делают цементную подушку, слоем до 15 см. Ширина канала обязана быть больше на 25 см ширины лотков. К глубине выдвигаются такие требования: после монтажа изделий, лотки должны располагаться на 5 миллиметров ниже поверхности земли;
- слив канализации необходимо устанавливать в нижней точке конструкции;
- в подготовленные каналы монтируют дренажные лотки, устанавливая их по центру. Свободное пространство цементируют;
- на завершающем этапе фиксируют решетки. Если нужно изменить их размер, то распиливают пилой.
Конструкцию монтируют с пескоуловителем. При обустройстве водоотвода без него в лотке проделывают отверстие, оно необходимо для слива. Чтобы не допустить засорений и продлить время службы конструкции, нужно проводить ее чистку 2 раза в месяц.
Водоотводные дренажные лотки можно использовать самостоятельно, или как один из элементов сливной канализации. Их главная задача – это своевременный отвод воды, которая появилась в процессе выпадения осадков или таянья. Конструкция может иметь не только защитную функцию, но и декоративную.
Подведем итог
Обустройство поверхностного пластикового ливневого дренажного водоотвода снижает физические и материальные издержки при установке, эксплуатации и транспортировки. Пластиковые водоотводные решетки морозостойкие, прочные, легкие, имеют высокую пропускную способность.
У пластиковых дренажных лотков гладкие стенки, которые не впитывают влагу, потому за ними очень просто ухаживать. Пластиковые лотки не рекомендуется устанавливать в химически средах. Пластиковые водоотводные решетки легко устанавливаются, режутся болгаркой или ножовкой под любыми углами.
stoki.guru
бетонные, с решетками для дома и дачи, обзор, цены
Дренажный или водоотводный лоток – это емкость, которая собирает воду из сети линейного (открытого) дренажа и отводит ее до конечного резервуара или канализационной магистрали. Элемент является неотъемлемой частью системы поверхностного водоотведения. Широкое применение получили в дорожном строительстве, на дачных участках и промышленных зонах, садово-парковых территориях. Дренажные лотки несложно установить, легко очищать несколько раз в год. Кроме того, их форма, особенности монтажа и дизайн декоративных элементов позволяет органично вписать лотки в любой проект.
Основные характеристики лотков разных видов
Несмотря на кажущуюся простоту, водоводы выдерживают значительные нагрузки, в том числе химикаты, ультрафиолетовое облучение, перепады температур. При этом срок их службы исчисляется десятилетиями. За последние годы производители предлагают на выбор следующие типы дренажных желобов: бетонные (БИ и ЖБИ лотки), пластиковые, стальные, полимеркомпозитные.
Бетонные желоба (Политеп, Десса, Стройдеталь)– изготавливаются из бетона разных марок. За счет прочностных свойств материала выпускаются во всех классах нагрузки. Получается методом вибропрессования, за счет чего обеспечивается монолитность, гладкость стенок, низкий коэффициент водопоглощения, устойчивость к перепадам температур и агрессивным химикатам. Комплектуются чугунными или стальными решетками, пескоуловителями (бетонными), комплектом креплений (анкерных и резьбовых). Многие предприятия выпускают усиленные каналы – железобетонные водоотводные лотки (ЖБИ), армированные стальным прутом, который равномерно распределяет нагрузку по краю лотка, предупреждая разрушение.
| Преимущества | Недостатки |
| Универсальные | Хрупкие |
| Надежные | Тяжелые |
| Долгий срок службы | Непластичные |
| Легко монтируются и очищаются | Подвержены разрушению и растрескиванию |
| Невысокая цена |
Размеры варьируются в зависимости от области применения: длина стандартная 1 м, ширина – 100-350 мм, высота – 90-600 мм, вес – 16-400 кг. Для обеспечения равномерности стока выпускают изделия с уклоном до 0,5%. Пластиковые водоотводы (Гидролика, Полимакс, Экотек) производятся из особо прочного поликарбоната, применяются в дачном и коттеджном строительстве, обустройстве парковых и пешеходных зон. Для облегчения процесса монтажа имеют боковые пазы для стыковки соседних желобов или с различными трубами.
| Плюсы | Минусы |
| Малый вес | Недолговечные |
| Выемки для герметичного соединения с трубами | Применяются только для мест с небольшой нагрузкой |
| Стойкость к воздействиям внешней среды и химикатам | Выцветают со временем |
| Простота монтажа без дополнительной техники или инструментов | Неустойчивы к механическим и ударным нагрузкам |
| Невысокая стоимость | |
| Не впитывают воду |
За счет гладких стенок пластиковые водоводы самоочищаются, не требуя дополнительных усилий и средств. Герметичность канала обеспечивается за счет применения Т-образных и угловых соединений, торцевых заглушек. Как правило, производители сразу предлагают комплект с решетками из пластика или оцинкованной стали. Размерный ряд скромнее бетонного аналога: длина – 1 м, ширина – 115-260 мм, высота – 60-185 мм, вес – 0,5-15 кг.
Лотки из нержавеющей стали или оцинкованного металла (АТТ, Хауратон) применяются на тех участках дорог или объектов, где монтаж каналов из других материалов затруднен: больницы, спорткомплексы с бассейнами, предприятия химической, пищевой и фармацевтической промышленности. В зависимости от места установки, выпускаются с постоянным и переменным диаметром по длине одной секции. Толщина стенок – до 2 мм. В единую сеть желоба собираются при помощи болтов, стыки герметизируются специальными составами.
| Преимущества | Недостатки |
| Долговечные | Сильно нагреваются в жару, промерзают зимой |
| Инертные к химикатам, окислителям, ультрафиолету. | Нуждаются в дополнительном уплотнении стыков |
| Самоочищаемые | |
| Огнеупорные | |
| Износостойкие |
Продаются в комплекте с защитной решеткой из оцинкованной или нержавеющей стали, меди, чугуна. Области применения – пешеходные зоны, парковки, гаражи, СТО, АЗС, промзоны, склады. Размеры: длина до 4 м, высота – 100-300 мм, ширина – 180-490, вес – до 50 кг.
Полимеркомпозитные лотки выступают в качестве альтернативы вышеперечисленным видам желобов. Производятся из смеси синтетических смол (полиэфирной или эпоксидной) и наполнителя с присадками (песок, кварц, гранитная или мраморная крошка, бетон). Имеют отличные технические и эксплуатационные характеристики, несложны в монтаже и уходе. Желоба из композита выпускаются с увеличенным сечением, что улучшает пропускную способность канала. Поставляются с дренажными решетками из стали, меди, чугуна, крепление – фиксирующие защелки.
| Плюсы | Минусы |
| Небольшой вес | Температурный предел до +80 °С |
| Гладкая поверхность, на которой не образуются грязевые наросты | Под воздействием прямых солнечных лучей начинается термостарение (расслаивание, искривление) |
| Прочные | |
| Стойкие на износ, изгиб, сжатие | |
| Инертны к перепадам температур, реагентам, электричеству, коррозии | |
| Водостойкие |
Композитные водоводы применяются в области пешеходных зон, паркингов, тротуаров, автотрасс, промзон, складских территорий, а также причалов и железных дорог. Габариты: длина – 2-4 м, высота – 60-1500 мм, ширина – 180-850, вес достигает 350 кг.
Основное комплектующее каналов любого вида — дренажные решетки для лотков. Они защищают сток от засорения, служат опорой во время пересечения транспортом и людьми канализационной системы, выдерживают значительные нагрузки, облагораживают территорию. Именно поэтому их отливают из прочного пластика, нержавеющей или оцинкованной стали, меди, высокоуглеродистого чугуна. Стоимость решетки составляет не менее половины от цены комплекта. Сводная таблица по основным параметрам лотков: области применения, размеры и цены.
Как правильно выбрать дренажный лоток
Правильно подобранное в соответствии с условиями эксплуатации изделие обеспечивает успешное функционирование дренажного комплекса на долгие годы. Лотки выбираются исходя из следующих параметров:
1. Класс нагрузки – это расчетная предельная масса, которую способно выдержать изделие без потери эксплуатационных характеристик. Для лотков разработан стандарт EN 1433, определяющий основные требования к области применения.
2. Гидравлический расчет – вычисление показателя расхода воды, л/с. Учитываемые факторы: интенсивность осадков (по СНиП 2.04.03-85), коэффициент поверхности стока, площадь стока и стандартный уровень осадков в регионе. Инженерная формула:
3. Пропускная способность отражает производительность водоотводных лотков. То есть, какой объем воды выводится за секунду. В зависимости от этого показателя продавцом подбирается комплект с определенным размером внутреннего сечения и высоты. Так, при гидравлическом диаметре 200 мм пропускная способность пластикового лотка составляет в среднем около 18 л/с, бетонного – около не более 11 л/с, полимербетонного – 11 л/с. Как правило, серьезные производители проводят серию тестов и к продукции прилагают полный технический паспорт с указанием, где и как может использоваться изделие.
4. Расчетное расстояние, на которое отводится вода от места «старта» до коллектора. Замеряется высота точек входа-выхода относительно друг друга, вычисляется угол наклона дренажной системы, от которого зависит скорость потока. Чем больше градус, тем выше пропускная способность водоотвода, запас прочности желобов к гидравлическим и ударным нагрузкам должен быть соответствующим.
Монтаж: общие правила
Установка любых видов желобов осуществляется по стандартным правилам, с учетом покрытия: Асфальт.
Бетон.
Плитка.
Подробную инструкцию о том, как проводить монтаж правильно, всегда предоставляют производители. Общими для всех этапами являются:
- Закладка и герметизация водоводов осуществляется вручную, специальными захватами.
- В траншею заливается бетонная «подушка» определенной толщины (в соответствии с рекомендациями изготовителя), шнуром отмечается линия укладки лотков.
- Сначала ставится пескоуловитель, после этого монтируются лотки встык, точки соединения герметизируются. Края желобов должны быть ниже уровня покрытия на 3 мм.
- Сверху устанавливается декоративно-защитная решетка при помощи болтов или фиксаторов.
- Подключение дренажной системы проводится через песколовку с помощью специальных патрубков.
watersyst.goldroofas.ru
Дренажный желоб SitaDrain®
Дренажный желоб SitaDrain® устанавливается очень просто, прямо, к примеру, на подушку из мелкого щебня. Элементы дренажного желоба могут присоединяться так, что будет “бесконечная” прокладка, также с комплектом для регулирования высоты, возможна плавная установка необходимого уровня высоты.
Свойства Дренажного желоба SitaDrain®:
- Дополнительно можно заказать комплекты для регулировки по высоте
- Для уменьшения высоты в зоне примыкания к выходу на кровлю до 5 см
- С угловым вариантом
- С возможностью укорачивания на месте монтажа
- Для сбора и отвода дождевой воды на балконах, террасах или лоджиях
- Для снижения высоты соединения в области дверей с 15 см до 5 см.
Материал дренажного желоба SitaDrain®
Оцинкованная сталь и нержавеющая сталь
Цвет желоба
Серебристый
Поверхность
Гладкая
| 30 | 1000 | 241530 | 79 |
| 30 | 1000 | 241535 | 149 |
| 40 | 1000 | 241540 | 79 |
| 40 | 1000 | 241545 | 149 |
| 50 | 1000 | 241550 | 79 |
| 50 | 1000 | 241555 | 149 |
Варианты и принадлежности дренажного желоба SitaDrain®:
- Дренажный жёлоб SitaDrain® с сетчатой решёткой
- Принадлежности дренажного желоба SitaDrain
sitabau.ru
SitaDrain
- Для укладки на разделительный слой
- Класс нагрузки К3
- С щелевой или сетчатой решеткой
- Высота: 30 мм, 40 мм и 50 мм
Применение Дренажного желоба SitaDrain® - Для дополнения систем водоотвода балконов, террас, пешеходных зон и запасных выходов
Материал Дренажного желоба SitaDrain® - Оцинкованная сталь и нержавеющая сталь
Цвет Дренажного желоба SitaDrain® - Серебристый
Поверхностьт Дренажного желоба SitaDrain® - Гладкая
Свойстват Дренажного желоба SitaDrain®:
- Дополнительно можно заказать комплекты для регулировки по высоте
- Для уменьшения высоты в зоне примыкания к выходу на кровлю до 5 см
- С угловым вариантом
- С возможностью укорачивания на месте монтажа
Пример установки Дренажного желоба SitaDrain®
Пример установки A: Дренажный желоб SitaDrain® с щелевой решеткой перед дверным элементом.
Пример установки B: Дренажный желоб SitaDrain® с сетчатой решеткой на эксплуатируемой кровле.
Дренажный желоб SitaDrain® оцинкованная сталь
Материал: оцинкованная сталь и горячеоцинкованная сталь (сетчатая решетка)
Дренажный желоб SitaDrain® с щелевой решеткой, желоб и щелевая решетка – из оцинкованной стали толщиной 1,5 мм. Размеры 150 x 1000 мм, решетка с небольшими выпуклостями для предотвращения скольжения, свободное сечение решетки (A = ок. 220 см2), желоб имеет шлицы шириной 4 мм для отвода дождевой воды с верхнего слоя на уровень гидроизоляции, класс нагрузки K3. Высота 30 мм, 40 мм или 50 мм, с соединительными захватами.
Дренажный желоб SitaDrain® с сетчатой решеткой, желоб из оцинкованной стали толщиной 1,5 мм, сетчатая решетка из оцинкованной стали, размер ячеек 9 x 64 мм. Размеры 150 x 1000 мм, желоб имеет шлицы шириной 4 мм для отвода дождевой воды с верхнего слоя на уровень гидроизоляции, класс нагрузки K3. Высота 30 мм, 40 мм или 50 мм, с соединительными захватами.
Дренажный желоб SitaDrain® нержавеющая сталь
Материал: нержавеющая сталь, номер материала 1.4301
Дренажный желоб SitaDrain® с щелевой решеткой, желоб и щелевая решетка – из нержавеющей стали толщиной 1,5 мм, номер материала 1.4301. Размеры 150 x 1000 мм, решетка с небольшими выпуклостями для предотвращения скольжения, свободное сечение решетки (A = ок. 220 см2), желоб имеет шлицы шириной 4 мм для отвода дождевой воды с верхнего слоя на уровень гидроизоляции, класс нагрузки K3. Высота 30 мм, 40 мм или 50 мм,с соединительными захватами.
Дренажный желоб SitaDrain® с сетчатой решеткой, желоб и сетчатая решетка – из нержавеющей стали, номер материала 1.4301. Размер ячеек 9 x 64 мм. Размеры 150 x 1000 мм, желоб имеет шлицы шириной 4 мм для отвода дождевой воды с верхнего слоя на уровень гидроизоляции, класс нагрузки K3. Высота 30 мм, 40 мм или 50 мм, с соединительными захватами.
Дренажный желоб SitaDrain®, угол 90° оцинкованная сталь
Материал: оцинкованная сталь и горячеоцинкованная сталь (сетчатая решетка)
Дренажный желоб SitaDrain®, угол 90°, с щелевой решеткой, желоб и щелевая решетка – из оцинкованной стали толщиной 1,5 мм. Длина колена 500 x 500 мм, ширина желоба: 150 мм, решетка с небольшими выпуклостями для предотвращения скольжения, свободное сечение решетки (A = ок. 220 см2), желоб имеет шлицы шириной 4 мм для отвода дождевой воды с верхнего слоя на уровень гидроизоляции, класс нагрузки K3. Высота 30 мм, 40 мм или 50 мм, с соединительными захватами.
Дренажный желоб SitaDrain®, угол 90°, с сетчатой решеткой, желоб из оцинкованной стали толщиной 1,5 мм, сетчатая решетка из горячеоцинкованной стали, размер ячеек 9 мм x 64 мм. Длина колена 500 x 500 мм, ширина желоба: 150 мм, желоб имеет шлицы шириной 4 ммдля отвода дождевой воды с верхнего слоя на уровень гидроизоляции, класс нагрузки K3. Высота 30 мм, 40 мм или 50 мм, с соединительными захватами.
Дренажный желоб SitaDrain®, угол 90° нержавеющая сталь
Материал: нержавеющая сталь, номер материала 1.4301
Дренажный желоб SitaDrain®, угол 90°, с щелевой решеткой, желоб и щелевая решетка – из нержавеющей стали, номер материала 1.4301. Длина колена 500 x 500 мм, ширина желоба: 150 мм, решетка с небольшими выпуклостями для предотвращения скольжения, свободное сечение решетки (A = ок. 220 см2), желоб имеет шлицы шириной 4 мм для отвода дождевой воды с верхнего слоя на уровень гидроизоляции, класс нагрузки K3. Высота 30 мм,40 мм или 50 мм, с соединительными захватами.
Дренажный желоб SitaDrain®, угол 90°, с сетчатой решеткой, желоб и сетчатая решетка – из нержавеющей стали, номер материала 1.4301. Размер ячеек 9 x 64 мм. Длина колена 500 мм x 500 мм, ширина желоба: 150 мм, желоб имеет шлицы шириной 4 мм для отвода дождевой воды с верхнего слоя на уровень гидроизоляции, класс нагрузки K3. Высота 30 мм, 40 мм или 50 мм, с соединительными захватами.
Комплект SitaDrain® для регулировки по высоте

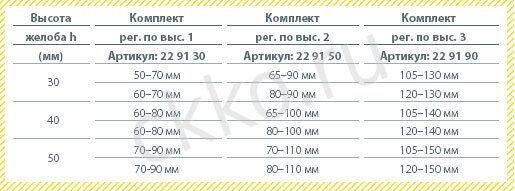

Высота желоба, комплекты регулировки по высоте и артикулы для дренажного желобаиз оцинкованной стали (с 4 резинометаллическими опорами).
Комплект SitaDrain® для регулировки по высоте, состоит из резинометаллических опор с оцинкованными резьбовыми шпильками M8, шестигранными гайками M12 и втулками из латуни, для бесступенчатой регулировки дренажного желоба SitaDrain® по высоте в диапазоне 50–150 мм.
Высота желоба, комплекты регулировки по высоте и артикулы для дренажного желобаиз нержавеющей стали (с 6 резинометаллическими опорами).
Комплект SitaDrain® для регулировки по высоте, состоит из резинометаллических опор с резьбовыми шпильками M8 из нержавеющей стали, шестигранными гайками M12 и втулками из латуни, для бесступенчатой регулировки дренажного желоба SitaDrain® по высоте в диапазоне 50–150 мм.

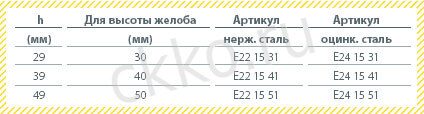

Головная пластина дренажного желоба SitaDrain®
Головная пластина дренажного желоба SitaDrain®, из нержавеющей стали, номер материала 1.4301, или из оцинкованной стали для дренажного желоба SitaDrain® с монтажной высотой 30 мм, 40 мм или 50 мм.

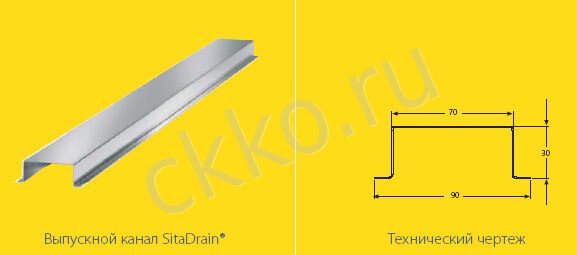

Выпускной канал SitaDrain®
Выпускной канал SitaDrain®, из оцинкованной стали, 30 x 70 x 1000 мм, накладка с отогнутыми кромками, для отвода дождевой воды, например, в разделительном слое.
diacon.su
Дренажный желоб SitaDrain®
- Для укладки на разделительный слой
- Класс нагрузки К3
- С щелевой или сетчатой решеткой
- Высота: 30 мм, 40 мм и 50 мм
Применение Дренажного желоба SitaDrain® - Для дополнения систем водоотвода балконов, террас, пешеходных зон и запасных выходов
Материал Дренажного желоба SitaDrain® - Оцинкованная сталь и нержавеющая сталь
Цвет Дренажного желоба SitaDrain® - Серебристый
Поверхностьт Дренажного желоба SitaDrain® - Гладкая
Свойстват Дренажного желоба SitaDrain®:
- Дополнительно можно заказать комплекты для регулировки по высоте
- Для уменьшения высоты в зоне примыкания к выходу на кровлю до 5 см
- С угловым вариантом
- С возможностью укорачивания на месте монтажа
Пример установки Дренажного желоба SitaDrain®
Пример установки A: Дренажный желоб SitaDrain® с щелевой решеткой перед дверным элементом.
Пример установки B: Дренажный желоб SitaDrain® с сетчатой решеткой на эксплуатируемой кровле.
Дренажный желоб SitaDrain® оцинкованная сталь
Материал: оцинкованная сталь и горячеоцинкованная сталь (сетчатая решетка)
Дренажный желоб SitaDrain® с щелевой решеткой, желоб и щелевая решетка – из оцинкованной стали толщиной 1,5 мм. Размеры 150 x 1000 мм, решетка с небольшими выпуклостями для предотвращения скольжения, свободное сечение решетки (A = ок. 220 см2), желоб имеет шлицы шириной 4 мм для отвода дождевой воды с верхнего слоя на уровень гидроизоляции, класс нагрузки K3. Высота 30 мм, 40 мм или 50 мм, с соединительными захватами.
Дренажный желоб SitaDrain® с сетчатой решеткой, желоб из оцинкованной стали толщиной 1,5 мм, сетчатая решетка из оцинкованной стали, размер ячеек 9 x 64 мм. Размеры 150 x 1000 мм, желоб имеет шлицы шириной 4 мм для отвода дождевой воды с верхнего слоя на уровень гидроизоляции, класс нагрузки K3. Высота 30 мм, 40 мм или 50 мм, с соединительными захватами.
Дренажный желоб SitaDrain® нержавеющая сталь
Материал: нержавеющая сталь, номер материала 1.4301
Дренажный желоб SitaDrain® с щелевой решеткой, желоб и щелевая решетка – из нержавеющей стали толщиной 1,5 мм, номер материала 1.4301. Размеры 150 x 1000 мм, решетка с небольшими выпуклостями для предотвращения скольжения, свободное сечение решетки (A = ок. 220 см2), желоб имеет шлицы шириной 4 мм для отвода дождевой воды с верхнего слоя на уровень гидроизоляции, класс нагрузки K3. Высота 30 мм, 40 мм или 50 мм,с соединительными захватами.
Дренажный желоб SitaDrain® с сетчатой решеткой, желоб и сетчатая решетка – из нержавеющей стали, номер материала 1.4301. Размер ячеек 9 x 64 мм. Размеры 150 x 1000 мм, желоб имеет шлицы шириной 4 мм для отвода дождевой воды с верхнего слоя на уровень гидроизоляции, класс нагрузки K3. Высота 30 мм, 40 мм или 50 мм, с соединительными захватами.
Дренажный желоб SitaDrain®, угол 90° оцинкованная сталь
Материал: оцинкованная сталь и горячеоцинкованная сталь (сетчатая решетка)
Дренажный желоб SitaDrain®, угол 90°, с щелевой решеткой, желоб и щелевая решетка – из оцинкованной стали толщиной 1,5 мм. Длина колена 500 x 500 мм, ширина желоба: 150 мм, решетка с небольшими выпуклостями для предотвращения скольжения, свободное сечение решетки (A = ок. 220 см2), желоб имеет шлицы шириной 4 мм для отвода дождевой воды с верхнего слоя на уровень гидроизоляции, класс нагрузки K3. Высота 30 мм, 40 мм или 50 мм, с соединительными захватами.
Дренажный желоб SitaDrain®, угол 90°, с сетчатой решеткой, желоб из оцинкованной стали толщиной 1,5 мм, сетчатая решетка из горячеоцинкованной стали, размер ячеек 9 мм x 64 мм. Длина колена 500 x 500 мм, ширина желоба: 150 мм, желоб имеет шлицы шириной 4 ммдля отвода дождевой воды с верхнего слоя на уровень гидроизоляции, класс нагрузки K3. Высота 30 мм, 40 мм или 50 мм, с соединительными захватами.
Дренажный желоб SitaDrain®, угол 90° нержавеющая сталь
Материал: нержавеющая сталь, номер материала 1.4301
Дренажный желоб SitaDrain®, угол 90°, с щелевой решеткой, желоб и щелевая решетка – из нержавеющей стали, номер материала 1.4301. Длина колена 500 x 500 мм, ширина желоба: 150 мм, решетка с небольшими выпуклостями для предотвращения скольжения, свободное сечение решетки (A = ок. 220 см2), желоб имеет шлицы шириной 4 мм для отвода дождевой воды с верхнего слоя на уровень гидроизоляции, класс нагрузки K3. Высота 30 мм,40 мм или 50 мм, с соединительными захватами.
Дренажный желоб SitaDrain®, угол 90°, с сетчатой решеткой, желоб и сетчатая решетка – из нержавеющей стали, номер материала 1.4301. Размер ячеек 9 x 64 мм. Длина колена 500 мм x 500 мм, ширина желоба: 150 мм, желоб имеет шлицы шириной 4 мм для отвода дождевой воды с верхнего слоя на уровень гидроизоляции, класс нагрузки K3. Высота 30 мм, 40 мм или 50 мм, с соединительными захватами.
Комплект SitaDrain® для регулировки по высоте
Высота желоба, комплекты регулировки по высоте и артикулы для дренажного желобаиз оцинкованной стали (с 4 резинометаллическими опорами).
Комплект SitaDrain® для регулировки по высоте, состоит из резинометаллических опор с оцинкованными резьбовыми шпильками M8, шестигранными гайками M12 и втулками из латуни, для бесступенчатой регулировки дренажного желоба SitaDrain® по высоте в диапазоне 50–150 мм.
Высота желоба, комплекты регулировки по высоте и артикулы для дренажного желобаиз нержавеющей стали (с 6 резинометаллическими опорами).
Комплект SitaDrain® для регулировки по высоте, состоит из резинометаллических опор с резьбовыми шпильками M8 из нержавеющей стали, шестигранными гайками M12 и втулками из латуни, для бесступенчатой регулировки дренажного желоба SitaDrain® по высоте в диапазоне 50–150 мм.
Головная пластина дренажного желоба SitaDrain®
Головная пластина дренажного желоба SitaDrain®, из нержавеющей стали, номер материала 1.4301, или из оцинкованной стали для дренажного желоба SitaDrain® с монтажной высотой 30 мм, 40 мм или 50 мм.
Выпускной канал SitaDrain®
Выпускной канал SitaDrain®, из оцинкованной стали, 30 x 70 x 1000 мм, накладка с отогнутыми кромками, для отвода дождевой воды, например, в разделительном слое.
НАВЕРХckko.ru
Водосточные и дренажные системы в Москве и Санкт-Петербурге
Грамотно обустроенная водосточная и дренажная система помогут существенно увеличить срок службы здания. Талая и дождевая вода с крыши может стекать под фундамент дома или другого сооружения, приводя к его разрушению. Грамотно обустроенный водосток поможет собрать жидкость и направить ее в дренажную систему. Последняя осуществит отвод воды от здания. К монтажу водосточной и дренажной системы важно подойти со всей ответственностью, ошибки при их установке могут привести к колоссальным затратам, связанным с ремонтом здания в будущем.
Что учитывать при выборе водосточной системы
Выбор водостока следует производить еще при разработке проекта дома. Здесь требуется принять во внимание множество моментов. Важный параметр – это пропускная способность водосточной системы. Она будет зависеть от диаметра труб и желобов. Чтобы определить требуемую пропускную способность, следует принять во внимание площадь будущей крыши и размер каждого ската.
Также необходимо узнать местоположение компонентов водосточной системы. Для этого разрабатывается предварительный план расположения компонентов водостока. Необходимо продумать линии тока воды, последовательность выполнения работ, требуемое количество материалов и т.д. Особенно удобно, если план водостока будет нанесен поверх копий чертежей кровли, это позволит сразу же учитывать все размеры. При разработке плана важно позаботиться, чтобы желоба находились под небольшим уклоном, обеспечивающим сток воды от более высоких точек к более низким. В свою очередь водосточные трубы и ливнеприемники не должны находиться напротив дверей, окон и в тех местах, которые бы испортили архитектуру здания.
Следующий важный параметр – материал, используемый для изготовления водостока и его цветовое решение. Как правило, здесь учитываются финансовые возможности заказчика, а также вкусовые предпочтения. Материалом чаще всего выступают металл и пластик. Изделия представлены в широчайшем цветовом ассортименте, что позволяет каждому подобрать их по своему вкусу. А если установить обогрев водостоков, тогда вода будет беспрепятственно отводиться в любое время года и избегать обледенения.
Как выбрать дренажную систему
Современная дренажная система может изготавливаться из различных материалов: полиэтилена, пластика, поливинилхлорида и многих других. Профиль труб бывает разных видов, они могут иметь перформацию (ребра жесткости) и быть гофрированными. На выбор материала влияет ландшафт участка. Если трубы будут проложены на глубине до трех метров, можно использовать полиэтилен, поливинилхлорид допускается укладывать на глубину до десяти метров.
Дренажная система вокруг дома может иметь различный диаметр от 50 до 2000 мм. Также необходимо определить подходящий тип укладки. Особой популярностью пользуются такие дренажи дома:
- открытый – обустраиваются особые дренажные канавы, требуется защитить от попадания листьев и другого мусора;
- засыпной – применяется засыпка из бута, гравия и кирпича, которая выполняет фильтрующую функцию.
- закрытый – используются дренажные трубы.
Специалисты компании Славдом при необходимости произведут профессиональный расчет водосточной и дренажной системы. Мы поможем выбрать самые подходящие материалы, просчитаем необходимое их количество. Грамотно обустроенный водосток и дренажная система эффективно отведут от дома воду, а также придадут ему дополнительную эстетическую привлекательность. Мы поможем защитить Ваш дом от негативных воздействий влаги!
www.slav-dom.ru
Инструкция по установке линейного дренажа
Подробное руководство по монтажу дренажных каналов и решеток - инструкция по установке линейного дренажа
| 1. В месте установки дренажных каналов подготавливается траншея шириной около 300 мм и глубиной около 220 мм. 2. На дно необходимо уложить бетонный раствор марки В25. |  |
|
3. Лотки размещаются по центру траншеи. 4. Для бокового укрепления лотки бетонируются. |
|
Установка в различные поверхности
| Асфальт | Брусчатка | |
 |  |
|
Крепление решеток к лоткам
| 1. Крепежный болт отсоединяется и основная часть устанавливается в желоб. 2. Крепежный болт закручивается на свое место. 3. Крепеж собирается таким образом, чтобы шляпка болта была поверх решетки. 4. Болт закручивается до конца прочно закрепив решетку на лотке. |  | |
| Крепление штампованной решетки 1. Замки, на внутренней стороне нужно отогнуть. 2. Решетка с усилием вставляется в желоб. |  |  |
Соединение желобов | ||
| Соединение с трубой Для соединения с трубой, снизу, в специальном стыковочном узле желоба вырезается отверстие. |  |  |
| Боковое соединение 1. Сбоку, в стыковочном узле вырезается отверстие. 2. Желоба стыкуются перпендикулярно и место стыка, при необходимости обрабатывается герметиком. 3. На торец желоба устанавливается заглушка. |  |  |
| Установка заглушек Заглушка вставляется в замки желоба до щелчка. |  |  |
| Стыковка желобов Один лоток вставляется в другой сверху вниз и поверхность выравнивается. |  |  |
| У мелкосидящих желобов есть дополнительные пазы для более надежного крепления. |  |  |
www.vodostok-ps.ru
