Коаксиальный дымоход его виды и особенности

В последнее время коаксиальный дымоход для газового котла стал использоваться всё больше, когда люди изготавливают себе очередную систему дымоотвода. Если дымоход смонтировали правильно, то он безукоризненно будет выполнять все свои задачи! Однако, коаксиальный дымоход для газового котла имеет множество подвидов, и они могут различаться как по техническим характеристикам, так и по многим другим факторам. Так что же обычному человеку вовсе стоит знать про устройство коаксиального дымохода.

Что это такое

Такой дымоход представляет собой достаточно простую конструкцию состоящею из двух труб, которые просто имеют различные диаметры и вставлены одна в другую. При этом наружный и внутренний контуры должны сохранять между собой просвет, максимум в пару сантиметров. При этом все коаксиальные дымоходы, условно разделяются на несколько групп, в плане используемых конструктивных особенностей:

Коллективные – специальные дымоходы, устанавливаемые на газовые котлы, которые чаще всего устанавливаются в процессе постройки самого здания. Однако они отличаются внутренним слоем теплоизоляции, что увеличивает их характеристику тяги.

Индивидуальные – специальные дымоходы, которые наиболее распространены, как понятно из названия, применяются для бытовых нужд и подключаются обычно лишь к одному прибору отопления.

То, насколько эффективной по факту станет ваша система отведения дыма можно оценить лишь по правильности выбора трубы. Но прежде, чем это сделать, важно узнать как вообще работают такие дымоходы, и к каким котлам лучше всего подходит коаксиальная труба.

Как это работает

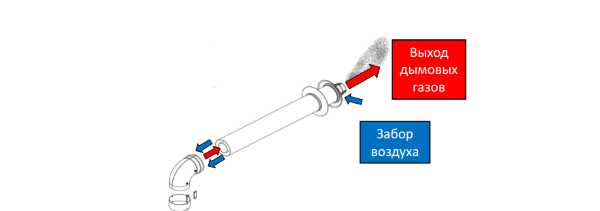

Основной причиной установки такого дымохода, является его возможность одновременно выводить продукты горения и сразу же забирать чистый воздух на горение и также особым плюсом можно отметить его компактный вид. При этом воздух и дым циркулирует одновременно по нескольким каналам. А если вкратце, то работа дымохода происходит по следующему принципу:

Сначала из наружного канала забирается воздух с улицы и поступает в камеру сгорания. Кстати наружный канал как раз ещё выступает в роли системы охлаждения, и лишь снижает нагрев у наружной трубы на несколько десятков градусов. Благодаря таким маленьким хитростям, коаксиальный дымоход своими руками можно сделать даже в деревянном доме, и при этом не придётся долгое время ломать голову над его защитой от нагрева огненной стихии.
Во внутренний канал уходят продукты сгорания и выводятся наружу. И пока воздух с улицы совершает путь вдоль внутренней трубы до своей конечной цели, естественно начинает нагреваться, при помощи внутреннего канала, собственно который и отводит продукты горения. Таким образом, прежде чем поступить в топочную камеру, воздух уже нагревается, что в разы увеличивает общее КПД котла поскольку воздух поступает в камеру уже подогретым.

Чтобы трубы работали эффективно, вы обязаны чётко соблюсти технические нормы как для котла и коаксиальных дымоходов, и желательно провести расчеты всей системы заранее, а в дополнение правильно завершить сборку включаю и установку.

Какие котлы подходят для установки

Среди большого количества разновидностей, следует помнить, что есть марки котлов, которые можно подключить только к определённым дымоотводам, и они не воспринимают сторонние вставки. Weissmann, Buderus, Baxi – это именно те производители, ведь вся их техника изготавливается имея нестандартные размеры у выходных патрубков. Потому наиболее удобным для создания систем дымоотводов можно назвать применение фирменной комплектации вещей.

Также коаксиальные дымоходы могут включать в себя и дополнительные виды требований, ведь с самого начала его можно использовать лишь с котлами, в которых стоят закрытые камеры сгорания. Также есть и возможности по установке дымоотводов на любой котёл со встроенной атмосферной горелкой, но при условии того, что есть принудительная подача воздуха на горение что позволит забирать воздух из наружного канала трубы. Благодаря простой конструкции коаксиальные дымоотводы способны работать с неплохим КПД.

А для точного определения, возможно ли установить коаксиальный дымоход на ваш котел, нужно придерживаться всех параметров, что указываются в официальных технических документах изделия(паспорт котла). Там зачастую можно найти не только инструкции и даже нормы, но и общие требования о том, как установить и отладить систему отвода дыма, которую будет использовать ваш котел.

Какие виды труб бывают

Во всех же случаях как правило подбор дымохода может сводиться максимум к выбору того, из какого материала будет состоять труба. Ведь алюминиевая, нержавейка и пластиковая конструкции подходят для разных ситуаций и стоят соответственно тоже по-разному. В нашей стране больше всего востребованы изделия из пластика и нержавейки, первые как самые дешёвые, а вторые как наиболее надёжные.

Пластиковые дымоходыОднако не стоит думать, что пластиковые дымоходы никуда не годятся. Они изготавливаются из необычного термостойкого полимера, которые способен нагреваться вплоть до 205 градусов и не плавится. Сами же трубы подключаются только к газовым типам конденсаторных оборудований. У этого дымохода есть такие достоинства, как:

Малый вес конструкции.
Относительно других своих собратьев, он стоит недорого.
Монтаж производится быстро и просто.

Однако главным недостатком можно назвать малые сроки службы пластиковых дымоходов. Есть и определённые ограничения, которые возникают при их подключении к простым газовым котлам. Система может использоваться только в том случае, если на котле будет установлен низкотемпературный режим отведения продуктов сгорания! В противном случае могут происходить различные казусы.

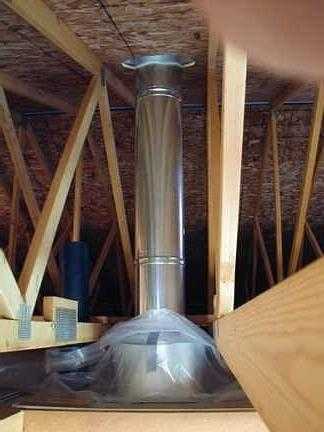

Трубы из нержавеющей сталиА вот нержавейка, которую используют для изготовки дымоходов, одна из самых устойчивых материалов, ведь она способна выдержать любые кислоты и температурный режим вплоть до 550 градусов, что в несколько раз больше, чем результат любой пластиковой трубы. При этом у производителей есть несколько конструкций дымоходов из нержавеющей стали:

Коаксиальные трубы из нержавейки. У труб которые состоят из нержавеющей стали отсутствует утепление, однако их конструкция предельно проста. Что и выплывает в главный минус, ведь дабы снизить количество выпадающих конденсатов, необходимо произвести утепление вашего дымохода. А вот среди достоинств можно назвать долгие годы эксплуатации, а также возможности не только для бытового, но и для промышленного применения.

Утепленные коаксиальные трубы из нержавейки – это наиболее предсказуемая система и идеально подходит для того, чтобы создавать дымоотводы. К тому же, благодаря утеплённой конструкции улучшаются и аэродинамические свойства дымохода. Подключать можно как котлы с принудительными системами для удаления газов, так и с естественными, на усмотрение клиента и в зависимости от потребности. Больше всего подходит для бытового применения.

normateh.ru

Современное отопление - коаксиальный дымоход

Наша жизнь стремительно движется вперед. Научно-технический прогресс поставляет регулярно в наше распоряжение новые технологии, методики и материалы. Это относится и к строительству, где появляется все больше и больше технологий, которые отличает экологичность, экономичность и удобство эксплуатации.

К таким недавним разработкам в области строительства стал коаксиальный дымоход. В переводе с латинского это означает соосный. Он представляет собой систему труба в трубе (двухконтурную). По наружной трубе к котлу поступает кислород, необходимый для процесса горения. По внутренней трубе выходятся продукты горения. Изготавливается такой дымоход из жаропрочной нержавеющей стали высокого качества.

Данный вид дымохода был разработан, как альтернатива обычному, который занимает достаточно много места, требует учета большого количества нюансов для создания хорошей тяги и приспособлен в основном для печей и котлов на твердом топливе. Коаксиальные дымоходы можно использовать как для обычных печей и котлов, так и для котлов на жидком топливе и напольных и настенных газовых котлов. Есть одна особенность: чтобы система работала, котел должен быть оборудован вентилятором тяги. Если в наличие есть турбо-котел, для него коаксиальный дымоход - идеальный вариант.

Необходимость в применение дымоходов такого вида было вызвано массовой газификацией и обеспечением поквартирного отопления. Преимущества использования таких дымоходов очевидны. Его легко устанавливать, не нужно выводить за козырек крыши для обеспечения тяги, а можно просто вывести через стену. Результативность работы намного выше, чем у обычных дымоходов, за счет того, что всасываемый воздух нагревается уже в самом дымоходе. Нет необходимости часто чистить дымоход, а это повышает удобство его использования и уровень комфортности. Подходит для любого вида топлива. Может выводиться как вертикально, так и горизонтально. Исключает возможность задымления в помещении.

Чтобы правильно выбрать коаксиальный дымоход, обязательно нужно проверить герметичность сварных швов, а также поинтересоваться у продавца о наличии сертификата качества.

Как устанавливается коаксиальный дымоход? Монтаж не требует специальной подготовки и трудоемких операций. В несущей стене дома пробивают отверстие и в него вставляют трубы дымохода. При установке необходимо убедиться, что все соединения герметичны, особенно это касается соединения внешней трубы дымохода и патрубка котла, чтобы не происходило подсасывания воздуха из помещения, приток воздуха шел только с улицы и прогревался в процессе движения. Соединение деталей дымохода делается с помощью раструбной системы. Для надежности вставляют прокладку из термостойкой резины. Стоит обратить внимание на то, чтобы конструкция не находилась вблизи окон жилого дома, это совсем не правильно, так как воздух будет попадать напрямую в жилые помещения.

Применяя новые технологии, мы вносим в свою жизнь комфорт и можем оградить себя от множества проблем. Коаксиальный дымоход позволит повысить КПД любой системы отопления.

fb.ru

Коаксиальная труба для газового котла – устройство и принцип работы

Когда встает вопрос эффективности работы нагревательных котлов, то в первую очередь решаются две задачи: вывод продуктов сгорания топлива и приток свежего воздуха. Вторая задача обеспечивает полноценное сжигание топлива, ведь даже школьники знают, что любой его вид хорошо поддерживает горение при наличии достаточного количества кислорода. В настоящее время все чаще потребители обращают внимание на такой новый вид дымохода, как коаксиальная труба для газового котла. Что это такое, и как данная конструкция работает? На эти вопросы и будем отвечать в статье.

Конструкция коаксиального дымохода

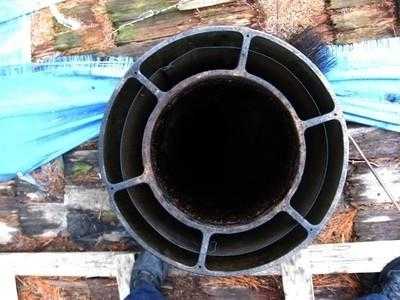

Итак, коаксиальный дымоход состоит из двух труб, вставленных друг в друга. То есть, это трубы разного диаметра, между которым остается небольшой зазор. Так вот, внутренняя труба – это сам дымоход, через который из отопительного котла удаляются продукты сгорания газа. Зазор между трубами – это канал (проход), через который свежий воздух подается в камеру сгорания котла.

То есть, в конструкции коаксиального дымохода используется принцип противотока двух воздушных масс. Добавим, что в этом приборе, как дополнение, присутствуют устройство, с помощью которого проводится очистка дымохода, и конденсатосборник. Устройство просто и оригинально, именно оно позволяет не заниматься сборкой огромного количества труб и не выводить конец дымохода за пределы кровли, чтобы создать необходимую тягу. Для того чтобы установить коаксиальную трубу для газового котла, необходимо пробить отверстие в стене, просунуть туда дымоход и закрепить в таком (горизонтальном) положении.

[ads-mob-1][ads-pc-1]

Конечно, это упрощенная форма монтажа, и она не является единственной и окончательной. Почему? Давайте рассмотрим установку коаксиального дымохода с разных позиций.

[wp_ad_camp_1]

Особенности монтажа коаксиального дымохода

Обычно данный вид дымоходных труб используется для котлов с закрытой камерой сгорания. В настоящее время эти котлы становятся все более популярны, особенно в городских квартирах, владельцы которых решаются перейти на автономное отопление. В каких случаях используются коаксиальные дымоходы с разным направлением вывода? Отметим, что эти трубы могут быть направлены вверх, горизонтально или под углом.

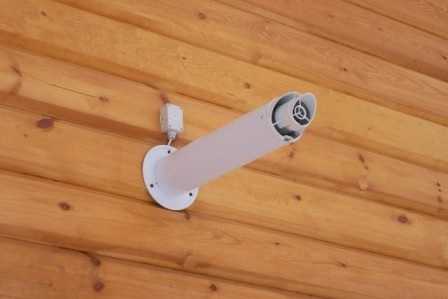

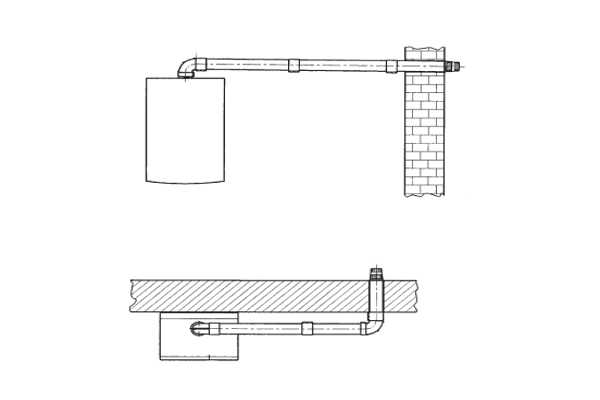

В горизонтальном положении трубы выводятся, если они установлены на отопительные котлы с принудительной вентиляционной системой. Такие котлы сегодня не редкость на рынке. В них вставлен вентилятор, который помогает отводу угарных газов.

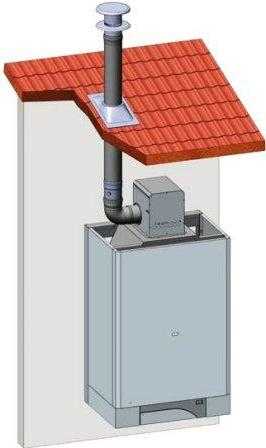

Вертикальная установка трубы используется обычно в том случае, если выхлопы продуктов сгорания будут мешать соседним квартирам. Если ваша квартира расположена на последнем этаже, то, конечно, таких проблем у вас возникнуть не должно. Но и это не единственная причина. Сюда еще можно отнести нарушение фасадной части здания (архитектура города не позволит вам это делать, если ваш дом расположен на центральной улице).
Наклонное положение определяется теми же позициями, что и вертикальное.

Внимание! Зазор между двумя трубами коаксиального дымохода на всем протяжении его длины одинаковый. То есть он точно такой же и в трубе, и в коленах или отводах. Нельзя допускать сужение или расширение, это сразу же отразиться на эффективности его работ.

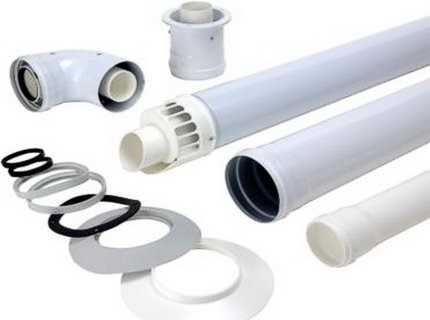

Комплектация трубы

Полезные советы по установке

В процессе монтажа коаксиального дымохода вам потребуются отводы, адаптеры, хомуты и фланцы. Поэтому перед тем как покупать всю конструкцию, необходимо сделать замеры, начертить на бумаге линию прохождения трубы, определить количество фитингов и соединительных элементов. Все это подсчитать и определиться с количеством и длиной.
Обратите внимание на специальные декоративные накладки, которые используются для крепежных изделий, крепящихся на фасад здания. Их необходимо подобрать в цвет окрашенного фасада.
Нельзя использовать обычные герметики в качестве замазки для стыков труб и фитингов. Для этого применяются специальные хомуты, обеспечивающие полную и надежную герметизацию соединений. Особенно это касается позиции, если длина вытяжной трубы для газовых котлов превышает трех метров.
Отверстие в стене для коаксиального дымохода должно находиться над котлом на расстоянии 1,5 м.
При этом установка самой трубы производиться под небольшим уклоном в 3º. Это делается для того, чтобы конденсат, образующийся внутри дымохода, мог стекать в конденсатосборник, расположенный внутри помещения.
Без сомнений, диаметр дымохода должен быть чуть больше диаметра выхлопного патрубка газового котла.
Расстояние от дымохода до окон не должно быть меньше 0,6 м. Это и по горизонтали, и по вертикали.
Количество колен не должно превышать двух на каждые три метра длины дымоходной трубы. Идеальный вариант, если коаксиальный дымоход – это прямолинейная конструкция без отводов и изгибов.

Теперь к вопросу, который частенько звучит на строительных форумах: а можно ли провести установку коаксиального дымохода своими руками? В принципе, в этом процессе ничего сложного нет. Но давайте смотреть правде в глаза: лучше, чем профессионал с этой работой никто не справиться. Тем более, сама конструкция изготавливается из нержавеющей или оцинкованной стали, к которым есть определенные требования в процессе монтажа. Это первое. Второе – иногда работы приходится проводить на высоте, без допуска делать это не рекомендуется, здесь жесткие требования техники безопасности.

И еще один момент, который чаще всего становится камнем преткновения – это установка ревизии и того самого конденсатосборника. Не имея навыков и опыта, справиться с этой операцией будет непросто.

Коллективный вариант

Сложные конструкции

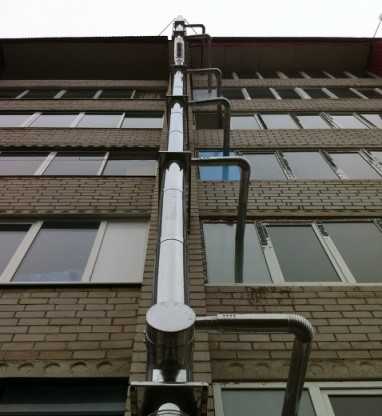

Коаксиальные дымоходы себя оправдывают на все сто процентов. Поэтому сегодня все чаще при строительстве многоквартирных домов в проект закладывается установка общего коаксиального дымохода, на весь дом. К нему подводятся трубы из каждой квартиры, и это обеспечивает эффективность работы нагревательных котлов закрытого типа. В виду того, что температура выхлопных газов, собранных со всего дома, достаточно высокая (она доходит до +240С), соответственно требования к самой конструкции трубы более жесткие. К примеру, изготавливают ее из листового металла толщиною 0,8-1,2 мм.

И опять вопрос от потребителей: а можно ли провести коллективный коаксиальный дымоход в уже эксплуатируемом доме? Ничего невозможного в современной жизни нет. Но давайте смотреть правде в глаза. Одно дело проводить монтаж в процессе возведения дома, так сказать поэтажно, имея свободный доступ ко всем соединительным элементам. Другое дело врезаться в вентиляционную шахту, где обычно дымоход и монтируется. Это сложно, это занимает много времени, это практически демонтаж вентиляции полностью. Насколько это рентабельно, никто и никогда не подсчитывал. Данную проблему надо решать по-другому. Как? Установить коаксиальные дымоходы в каждую квартиру, а коллективный смонтируйте на фасаде.
