Эжектор - это что такое? Описание, устройство, виды и особенности. Эжектор для насоса

Насос с эжектором для воды

Эжекторный насос: устройство, виды, принцип работы

Эжекторные насосы подают воду в помещения там, где поблизости нет централизованной магистрали водоснабжения. Такие агрегаты могут поднимать воды с больших глубин – до 50-и метров.

Рассмотрим, какие существуют эжекторные насосы, какими обладают преимуществами по сравнению с другими типами насосных систем, и как они работают. Также учтем самые важные моменты в их работе и монтаже.

1 Разновидности

Насосы этого типа разделяются на модели с вмонтированным эжектором и выносным. Разберемся с каждым более подробно.к меню ↑

1.1 С выносным эжектором

Такие насосы для забора воды необходимо опускать вглубь колодца или скважины. Насос с выносным эжектором имеет две трубы. По одной из них жидкость под определенным напором подается в эжектор. Это приводит к тому, что вырабатывается своеобразная всасывающая струя.

Насос с внешним эжектором по своим характеристикам значительно уступает моделям с встроенным эжектором. Все дело в специфике конструкции.

Насос с эжектором для воды

Схема монтажа двух типов эжекторных насосов

Так, насос с эжектором выносного типа будет «бояться» загрязненной воды, и попадания внутрь конструкции воздуха. Его КПД заметно ниже, но выносной эжектор насоса имеет и свое существенное преимущество – его можно располагать внутри жилого помещения.к меню ↑

1.2 С вмонтированным эжектором

Внутренний центробежный эжекторный насос поднимает воду с помощью созданного искусственным путем разряжения.

Ввиду особенностей конструкции, эжекторный насос стоит намного дороже обычных устройств этого типа, так как способен поднимать воду даже с больших глубин вплоть до 50-и метров.

Высокая производительность, правда, несколько компенсируется за счет большого уровня шума, издаваемого во время работы устройства.

Поэтому, эжекторные насосы монтируются исключительно в подвалах и подсобных помещениях жилых домов.

Современный пароэжекторный вакуумный электронасос – хорошее решение для организации системы водоснабжения на большом предприятии и при орошении больших территорий с растительностью.к меню ↑

2 Преимущества, принцип работы и тонкости монтажа

Поверхностный насос с внешним эжектором имеет следующие плюсы:

работа с большими глубинами вплоть до 50-и метров;
небольшие габариты и масса станции;
удобство подведения воды к объекту;
возможность работы в экстремальных условиях – при температуре от -20 до + 130 градусов.

Насос с эжектором для воды

Устройство и принцип работы внутреннего эжектора

Конечно, не каждый пароэжекторный насос может похвастаться всеми вышеперечисленными преимуществами. Так, некоторые модели могут работать в условиях сильного мороза, другие – нет.к меню ↑

2.1 Как работает устройство?

Пароэжекторный насос имеет довольно простой принцип действия – небольшое количество воды, которое расположено в специальном баке устройства, используется для вспомогательного втягивания жидкости. Принцип действия простой, но очень эффективный.

Хотя, такая система не имеет серьезной производительности. Но, пока никто не изобрел новой насосной системы, которая сможет вытягивать жидкость с большей глубины. Поэтому, насос с эжектором для воды так популярен сегодня.

Эжектор для насоса всегда опускается на нужную глубину – для забора воды, а насосная система монтируется на поверхности – для удобства пользования и регулировки водозаборной системой.к меню ↑

2.2 Принцип работы эжектора (видео)

2.3 Что нужно учесть при подключении?

Вакуумный электронасос эжекторный (не важно, это насос с выносным эжектором или вмонтированным) обязательно должен монтироваться с соблюдением всех рекомендаций (они есть в инструкции к конкретной модели устройства).

К примеру, после выходной трубы обязательно нужно ставить обратный вентиль. Он предотвратит работу агрегата на «холостом ходу». Труба, втягивающая воду, должна располагаться на глубине минимум 1 м. Диаметр колодца, при этом, не должен быть меньше 12 см. в диаметре.

Если вы приобрели дорогой эжектор для насоса, то можно его еще и доработать – установить автоматику. Она позволит автоматизировать работу системы, а также сможет значительно продлить эксплуатационный срок вашего агрегата.

Поверхностный насос с внешним эжектором, а также насос с эжектором внутреннего типа, монтируются с помощью двух дополнительных манипуляций:

Для рециркуляции на трубе нужно смонтировать специальную прокладку. Она протягивается от эжектора до напорного трубопровода. Затем эжектор для насоса подсоединяется к всасываемому отверстию оборудования.
Патрубок – фильтр воды, а также обратный кран должны аналогичным образом монтироваться к всасываемой трубе эжектора.

Насос с эжектором для воды

Подключение эжекторного насоса

Если нужно, то вышеописанная система рециркуляции дополнительно оснащается краном настойки. Он необходим, если вода в колодце находится на уровне, значительно превышающем уровень, на которое рассчитано оборудование.

Водный напор на эжекторе можно отрегулировать путем увеличения давления в системе подачи воды. Есть даже устройства, обладающими «тонкими» деталями настройки этого параметра. Обычно эта деталь подробно прописана в документации к агрегату.к меню ↑

2.4 Центробежный насос с эжектором – делаем сами

Для самостоятельной сборки агрегата необходимо подготовить:

Тройник с торцами – основу нашей самоделки.
Штуцер – потоковый проводник.
Отводы и муфты – для сборки эжектора.

Далее действуем в такой последовательности:

Берем тройник (должен быть рассчитан на установку с внутренней резьбой).
К низу тройника привинчиваем штуцер (патрубок должен «смотреть» вверх). При этом, выходной патрубок должен находиться внутри устройства. Если патрубок слишком длинный, то его нужно урезать, если короткий – нарастить. Расстояние от штуцера до тройника должно составлять не более четырех мм.
К верхней части тройника прикрепляем двухторцовый переходник. Один его торец затем будет установлен на основу, а второй будет выполнять роль фитинга под трубу.
Второй фитинг крепится к нижней части тройника, на штуцер. Он будет играть роль отвода, и на него будет «повешена» труба рециркуляции.
Бока тройника оборудуются уголком с цангой на конце. Она необходима для дальнейшего подключения устройства ко входу трубопровода.

Важно! Все соединения на резьбе нужно дополнительно уплотнять полимерами. Если у вас ПВХ трубы, то в роли цанговых фитингов будут выступать специальные обжимные трубки для ПВХ.

Насос с эжектором для воды

Схема устройства и принцип работы самодельного эжекторного насоса

Как только сборка устройства будет завершена, его нудно подключить с домашней системе подачи воды. Если у вас система с внешним эжектором, к нему придется подключить дополнительные три трубы:

К боковому торцу тройника. Так как он будет погружен на дно, его нужно оснастить дополнительным фильтром для воды.
К нижней части тройника. Эта труба в дальнейшем подключается к напорной системе. Именно она создает водный поток.
К верхней части тройника. Выводится на поверхность, а затем подключается к входному каналу насоса. Увеличивает давление жидкости.

Эжектор – мощное и оправданное устройство. Он способен обеспечить любое здание достаточным напором воды, а его автоматика – защитит оборудование от работы «вхолостую», перегревов и перепадов напряжения.

Такой агрегат будет «верен вам» на протяжении десятилетий. Но, только при условии полного соблюдения всех рекомендаций, правил эксплуатации и систематического технического обслуживания.

Эжектор для насосной станции: принцип работы и правила установки

Глубокое залегание водоносного слоя — распространенная проблема, хорошо знакомая многим владельцам земельных участков. Обычное поверхностное насосное оборудование либо вовсе не может обеспечить дом водой, либо подает ее в систему слишком медленно и со слабым напором. Отличным выходом из такой ситуации может стать эжектор для насосной станции водоснабжения.

Как это работает

Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.

Насос с эжектором для воды

Эжектор — устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.

Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров. Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.

Эжектор для поверхностного насоса состоит из следующих элементов:

всасывающая камера;
смесительный узел;
диффузор;
зауженное сопло.

Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.

Насос с эжектором для воды

Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы

Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.

Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.

Насос с эжектором для воды

На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки

Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.

Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная — поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.

Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.

Выбор: встроенный или внешний?

В зависимости от места установки различают выносные и встроенные эжекторы. Большой разницы в конструктивных особенностях этих устройств нет, но расположение эжектора все же влияет некоторым образом и на монтаж насосной станции, и на ее работу. Итак, встроенные эжекторы обычно помещают внутри корпуса насоса или в непосредственной близости от него.

В результате эжектор занимает минимум места, и его не придется отдельно устанавливать, достаточно выполнить обычный монтаж насосной станции или собственно насоса. Кроме того, расположенный в корпусе эжектор надежно защищен от загрязнений. Разрежение и обратный забор воды производится прямо в корпусе насоса. Нет необходимости устанавливать дополнительные фильтры, чтобы защитить эжектор от засорения частицами ила или песком.

Насос с эжектором для воды

Выносной эжектор для насосной станции установить сложнее, чем внутреннюю модель, но этот вариант создает гораздо меньший шумовой эффект

Однако следует помнить, что максимальную эффективность такая модель демонстрирует на небольших глубинах, до 10 метров. Насосы со встроенным эжектором рассчитаны на такие относительно неглубокие источники, их преимущество в том, что они обеспечивают отличный напор поступающей воды.

В результате этих характеристик хватает, чтобы использовать воду не только для бытовых нужд, но и для полива или выполнения других хозяйственных операций. Еще одна проблема — повышенный уровень шума, поскольку к вибрации работающего насоса добавляется звуковой эффект от воды, проходящей сквозь эжектор.

Если принято решение об установке насоса со встроенным эжектором, то придется позаботиться о шумоизоляции особенно тщательно. Насосы или насосные станции со встроенным эжектором рекомендуется устанавливать вне дома, например, в отдельном здании или в кессоне скважины. Электродвигатель для насоса с эжектором должен быть более мощным, чем для аналогичной безэжекторной модели.

Выносной или внешний эжектор устанавливают на некотором расстоянии от насоса, и это расстояние может быть довольно значительным: 20-40 метров, некоторые специалисты даже считают приемлемым показатель в 50 метров. Таким образом, выносной эжектор можно поместить прямо в источнике воды, например, в скважине.

Насос с эжектором для воды

Внешний эжектор не столько повышает производительность насоса, сколько призван увеличить глубину забора воды из источника, которая может достигать 20-45 м

Разумеется, шум от работы эжектора, установленного глубоко под землей, уже не побеспокоит жильцов дома. Однако этот тип устройства следует подключать к системе с помощью рециркуляционной трубы, по которой вода будет возвращаться к эжектору. Чем больше глубина установки прибора, тем более длинную трубу придется опустить в скважину или колодец.

Наличие еще одной трубы в скважине лучше предусмотреть на стадии проектирования устройства. Подключение выносного эжектора также предусматривает установку отдельного накопительного бака, из которого будет производиться забор воды для рециркуляции.

Такой бак позволяет уменьшить нагрузку на поверхностный насос, сэкономив некоторое количество энергии. Стоит отметить, что эффективность работы внешнего эжектора несколько ниже, чем у встроенных в насос моделей, однако возможность значительно увеличить глубину забора заставляет смириться с этим недостатком.

При использовании внешнего эжектора нет необходимости помещать насосную станцию непосредственно возле источника воды. Ее вполне можно установить в подвале жилого дома. Расстояние до источника может варьироваться в пределах 20-40 метров, на производительности насосного оборудования это не отразится.

Порядок монтажа эжектора

Как уже упоминалось, установка эжектора, встроенного в насос особых проблем не доставляет, поскольку устройство уже находится в корпусе прибора. Поверхностный насос просто подключают к водоподающему шлангу с одной стороны, а также к системе водопровода — с другой стороны.

Если же он используется в составе насосной станции, то насос соединяют с гидроаккумулятором посредством специального штуцера на пять выходов. Кроме того, насос необходимо будет подключить к контактам реле давления, чтобы обеспечить его автоматическое включение и отключение.

Насос с эжектором для воды

На этой схеме наглядно изображен порядок подключения выносного эжектора к насосной станции с указанием мест монтажа всех необходимых узлов

Перед включением поверхностного насоса его обязательно следует залить водой через предусмотренное для этого заливочное отверстие. Нельзя включать такое оборудование без воды, оно может сгореть. Если монтаж насоса выполнен правильно, эжектор будет работать без перебоев.

Но установка выносного эжектора производится по более сложной схеме. Для начала необходимо будет установить трубу, которая обеспечит обратный поток воды от накопителя к эжектору. На всасывающий отдел эжектора устанавливают обратный клапан. За ним следует поставить сетчатый фильтр, который защитит устройство от засорения.

Сверху на трубе рециркуляции необходимо установить регулировочный кран, чтобы регулировать количество воды, которая направляется к эжектору. Этот узел не является обязательным, но может существенно улучшить ситуацию с напором воды в доме. Чем меньше воды будет возвращаться к эжектору, тем больше ее останется для водопроводной системы дома.

Таким образом можно влиять на напор воды в водопроводе. При его недостатке следует немного закрутить регулировочный кран на обратной магистрали. Если же напор слишком большой и создает ненужную нагрузку на водопроводную систему, имеет смысл направить к эжектору большее количество воды, чтобы повысить эффективность работы насосного оборудования.

Некоторые промышленные модели эжекторов уже снабжены системой такой регулировки. В инструкции, которая прилагается к прибору, обычно подробно описан порядок настройки работы эжектора.

Подключение самодельного эжектора

Встроенный эжектор обычно приобретают одновременно с насосом, а вот внешнюю модель очень часто изготавливают своими руками. Полезно будет рассмотреть процесс создания и порядок подключения такого устройства. Для того, чтобы сделать эжектор, понадобятся такие детали, как тройник с внутренними резьбовыми соединениями, штуцер, фитинги, отводы, муфты и т.п. Собирают устройство следующим образом:

Соединяют нижнюю часть тройника со штуцером так, чтобы патрубок выхода находился вверху, а штуцер с меньшим диаметром оказался внутри эжектора.
Затем нужно доработать конструкцию, спилив узкую часть штуцера, если она выступает из тройника.
Если штуцер оказался слишком коротким, его наращивают, используя полимерную трубку.
На верхнюю сторону тройника навинчивают переходник с наружной резьбой.
К другому концу переходника с помощью фитинга присоединяют водопроводную трубу ПВХ.
Теперь к нижней стороне тройника, в которую уже вставлен узкий штуцер, следует присоединить отвод в виде уголка.
К этому отводу присоединяют трубу, по которой будет поступать обратный поток воды к эжектору.
К боковому патрубку тройника присоединяют еще один уголок.
К этому уголку с помощью цангового зажима присоединяют трубу, по ней будет всасываться вода из скважины, колодца и т.п.

Расстояние между краем тройника и штуцера должно составлять примерно 2-3 мм. Это обеспечит создание области разрежения с необходимыми характеристиками. Для закрепления рециркуляционной трубы используют обжимную гайку.

Получается, что к внутренней резьбе нижнего патрубка тройника присоединяют одновременно два элемента. Один из них (штуцер) находится внутри тройника, а второй (уголок) — снаружи. Чтобы оба они поместились на одном резьбовом соединении, следует срезать часть резьбы штуцера.

Разумеется, все резьбовые соединения должны быть уплотнены и загерметизированы. Чаще всего для этого используют ФУМ ленту. Иногда для подключения эжектора к насосной станции применяют не металлопластиковые трубы, а конструкции из полиэтилена. Для их монтажа следует использовать особые обжимные элементы, а цанговые зажимы, которые хороши для металлопластика, в этой ситуации не подойдут.

Насос с эжектором для воды

Все резьбовые соединения эжектора следует тщательно уплотнить и загерметизировать, например, с помощью ФУМ-ленты или другого подходящего материала

О том, с помощью каких именно труб будет подключен выносной эжектор, следует подумать заранее. Полиэтиленовые конструкции хорошо гнутся при нагреве, что позволяет обойтись без уголков при подключении эжектора. Трубу просто сгибают в подходящем месте и под нужным углом, а затем присоединяют к эжектору.

Насос с эжектором для воды

Для подключения эжектора можно использовать трубы из полиэтилена, которые проще в монтаже, чем аналогичные конструкции из металлопластика

Итак, устройство имеет три выхода, к каждому из которых следует подключить соответствующую трубу. Сначала обычно устанавливают трубу, через которую будет выполняться забор воды из источника. Она присоединяется к боковому выходу из эжектора.

На конце этой трубы в обязательном порядке устанавливается обратный клапан, а также сетчатый фильтр. Эта труба должна быть достаточно длинной, чтобы опуститься глубоко под воду. Но не стоит производить забор воды у самого дна источника, поскольку это может привести к засорению эжектора, даже несмотря на наличие фильтра.

Затем можно присоединить трубу к нижнему концу эжектора, в котором установлен зауженный штуцер. Это магистраль, по которой производится рециркуляция воды. Второй конец этой трубы следует подключить к емкости, из которой будет отбираться вода для создания обратного потока.

Третья труба — это обычная водопроводная магистраль. Одним концом она монтируется на верхний патрубок эжектора, а второй присоединяют к поверхностному насосу. Следует помнить, что диаметр трубы, по которой выполняется забор воды из источника, должен превышать размеры трубы, по которой вода подается в эжектор.

Насос с эжектором для воды

К выносному эжектору подключают три трубы: патрубок для всасывания воды из источника, трубу, соединяющую устройство с насосом и магистраль для рециркуляции воды

Если на подаче использована дюймовая труба, то для всасывания рекомендуется брать трубу на четверть дюйма больше. После того, как все соединения выполнены, эжектор опускают в воду. Перед первым пуском системы ее необходимо заполнить водой. Насос заливают через специальное отверстие. Трубы, ведущие к эжектору, также необходимо залить водой.

Насос с эжектором для воды

Перед запуском насосной станции с эжектором необходимо заполнить водой поверхностный насос, а также все трубы, соединенные с эжектором

Первичный запуск насосной станции рекомендуется выполнять по следующей схеме:

Залить воду в насос через специальное отверстие.
Перекрыть кран, по которому вода поступает из насосной станции в водопроводную систему.
Включить насос примерно на 10-20 секунд и сразу отключить.
Открыть кран и стравить часть воздуха из системы.
Повторять цикл кратковременных включений/отключений насоса в сочетании со стравливанием воздуха до тех пор, пока трубы не заполнятся водой.
Снова включить насос.
Дождаться заполнения гидроаккумулятора и автоматического отключения насоса.
Открыть любой водопроводный кран.
Подождать, пока вода вытечет из гидроаккумулятора, и насос включится в автоматическом режиме.

Если при пуске системы с эжектором вода не пошла, возможно, в трубы каким-то образом просачивается воздух, или же первоначальная заливка водой не была выполнена правильно. Имеет смысл проверить наличие и состояние обратного клапана. Если его нет, вода просто будет выливаться в скважину, а трубы останутся пустыми.

Эти моменты следует учесть и при использовании насосной станции с эжектором, которая запускается после длительного хранения. Обратный клапан, целостность труб и герметичность соединений лучше всего проверить сразу же.

Насос с эжектором для воды

Нижний патрубок эжектора, через который осуществляется забор воды, следует защитить от загрязнений с помощью сетчатого фильтра грубой очистки

Если все в порядке, а вода не поступает, нужно проверить напряжение, поступающее к насосной станции. Если оно слишком низкое, насос просто не может работать в полную мощность. Следует наладить нормальное электропитание оборудования, и проблема исчезнет.

Если эжектор нужен для улучшения напора воды в системе, а не для увеличения глубины забора воды, можно использовать описанную выше модель самодельного эжектора. Но его не нужно погружать в воду, можно разместить в удобном месте возле поверхностного насоса. В этом случае эжектор будет работать примерно так же, как и встроенная модель промышленного производства.

Полезное видео по эжекторам

В этом видеоматериале подробно рассмотрен вопрос глубины всасывания поверхностного насоса и варианты решения проблемы с помощью эжектора:

Здесь наглядно продемонстрирован принцип работы эжектора:

Эжектор — несложное, но очень полезное устройство. Это удобный и полезный способ улучшить характеристики работы насосного оборудования в частном доме. Но монтаж эжектора, особенно выносной модели, должен быть выполнен правильно, только так можно обеспечить заметное повышение напора воды.

Понравилась статья? Поделитесь ей

Эжектор – что это такое и как это работает?

Эжектор – что это такое и как это работает? Точный ответ на этот вопрос знает любой инженер гидравлик, понимающий суть превращения энергии подмешиваемой струи в давление в трубопроводе. Непосвященным в тонкости инженерного дела потребителям воды из скважины достаточно понимания того факта, что этот узел напорного оборудования позволяет насосу качать воду с глубин более 15-20 метров. Но если вы хотите собрать эжектор своими руками, усовершенствовав свой насос, то вам понадобится понимание сути этого прибора фактически на инженерном уровне. И эта статья поможем вам разобраться с тем, что представляет собой эжектор, как он работает и как собрать подобный узел своими силами.

Что такое эжектор и как он работает?

С точки зрения физики процесса эжектор – это типичный выбрасыватель, нагнетающий давление в канале трубопровода. Он работает в паре с отсасывающим насосом, отбирающим воду из скважины или колодца.

Насос с эжектором для воды

Эжектор работает в паре с отсасывающим насосом

Суть работы данного узла заключается во вбрасывании в трубопровод или рабочую камеру насоса струи жидкости, разгоняемой до высокой скорости. Причем разгон осуществляется за счет прохождения по плавно сужающемуся участку. Благодаря разнице скоростей движения основного потока и подмешиваемой струи в камере узла создается область разрежения, повышающего силу всасывания в трубопроводе.

По этому принципу работает и эжектор воздушный, и выбрасыватель жидкостной среды, и газо-жидкостной узел. В физике механику работы подобных узлов описывает закон Бернулли, сформулированный в 18 веке. Однако первый рабочий эжектор удалось собрать только в 19 веке, а точнее в 1858 году.

Эжекторный насос – принцип действия и ожидаемая выгода

Современные выбрасыватели разгоняют давление в трубопроводе, потребляя около 12 процентов объема прокачиваемого потока. То есть, если по трубе пойдет 1000 литров в час, то для эффективной работы эжектора потребуется выброс на уровне 120 л/час.

В насосе поддерживается следующий принцип работы эжектора:

В трубу за насосом врезают отвод.
Воду с этого отвода подают на циркуляционный патрубок эжектора.
Всасывающий патрубок эжектора соединяют с трубой, опущенной в колодец, а напорный патрубок – с входом в рабочую камеру насоса.
На опущенную в колодец трубу обязательно монтируют обратный клапан, блокирующий движение воды вниз.
Подаваемый на циркуляционный патрубок поток движется с большой скоростью, создавая разрежение в зоне всасывания эжектора. Под действием этого разрежения увеличивается сила всасывания (подъема воды) и давление в трубопроводе, подключаемом к насосу.

Оснащаемый эжектором насос начинает отбирать воду из колодца глубиной более 7-8 метров. Без выбрасывателя этот процесс невозможен в принципе. Лишенный данного узла агрегат отсасывающего типа способен поднимать воду только в глубины 5-7 метров. А эжекторный насос качает воду даже с глубины 45 метров. При этом эффективность работы такого напорного оборудования зависит от разновидностей примененных выбрасывателей.

Разновидности эжекторов – классификация по месторасположению

Эжектор, принцип действия которого мы описали выше, монтируется только на поверхностные насосы. Причем существует две схемы монтажа:

Внутреннее размещение – это когда выбрасыватель встраивается в кожух насоса или где-то поблизости.
Внешнее размещение – в этом случае выбрасыватель монтируется в колодце, куда помимо основного трубопровода проводится еще и циркуляционная ветка.

Внутренний эжектор для насоса дает 100% гарантии безопасной эксплуатации выбрасывателя. В этом случае он защищен от заиливания и механических повреждений. Кроме того, внутренний монтаж сокращает длину циркуляционного трубопровода. Самый большой недостаток данной схемы – незначительный прирост глубины всасывания. Внутренний эжектор – что это такое, и какие дает выгоды, мы уже объяснили выше – позволяет поверхностному насосу качать воду только с глубины 9-10 метров. Ни о каких 15-40 метрах тут можно и не мечтать. А еще вас будет преследовать шум биения воды, распространяемый корпусом встроенного оборудования.

Насос с эжектором для воды

Внешний эжектор позволяет брать забор воды с большой глубины

Внешний эжектор для насосной станции обещает такие выгоды, как практически бесшумную работу (источник биения находится в скважине) и генерацию значительного разрежения, достаточного для подъема воды из скважины глубиной до 45 метров. К досадным недостаткам данной схемы относятся, во-первых, падение эффективности работы напорного оборудования примерно на треть, во-вторых, необходимость монтажа первичных фильтров, регулирующих частоту потока (такой узел боится заиливания).

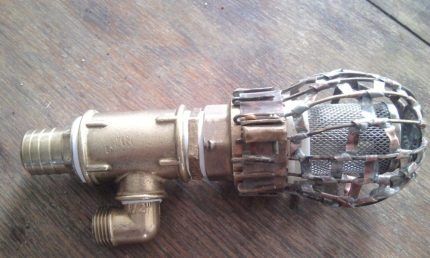

Однако если вы собрались конструировать эжектор своими руками, то наиболее доступным вариантом будет именно внешний узел. Именно его мы и рассмотрим ниже по тексту.

Самостоятельное изготовление: пошаговая инструкция

Если вы решили сделать эжектор своими руками – чертежи вам не понадобятся, поскольку упрощенную модель внешнего узла можно собрать из стандартных тройников, штуцеров и фитингов и уголков для водопровода. Причем в качестве рабочих инструментов можно будет использовать только два разводных ключа, а из расходных материалов вам пригодится только ФУМ-лента.

Полный список деталей для самодельного выбрасывателя выглядит следующим образом:

Штуцер с наружной резьбой и ершиком для монтажа шлангов. Он сыграет роль сопла, из которого выбрасывается высокоскоростной поток воды.
Тройник с внутренней резьбой, диаметр которой должен совпадать с наружной нарезкой штуцера. Этот элемент будет использоваться как корпус.
Три уголка с резьбовыми и цанговыми торцами. С их помощью можно упорядочить прокладку циркуляционного, всасывающего и напорного трубопроводов.
Два или три цанговых или обжимных фитинга, с помощью которых обеспечивают подключение трубопроводов. Причем последний вариант требует использования дополнительного инструмента – обжимного ключа

Сам процесс сборки начинается с подготовки штуцера. С него стачивают шестигранник, выступающий над резьбовым торцом. Далее обработанный штуцер вкручивают в тройник со стороны сквозного канала, получая основу для циркуляционного патрубка. При этом торец с ершиком (штуцера) не должен выходить за границы тройника. Если это произошло, то его придется спилить.

Насос с эжектором для воды

Детали для сборки эжектора

Для завершения монтажа циркуляционного патрубка в тройник, вслед за штуцером, вкручивают сгон уголка с резьбовыми торцами, после чего на свободную часть данного элемента накручивают еще один уголок, получая U-образную петлю с окончанием-фитингом. Именно к этому фитингу будет крепиться циркуляционная труба от насоса.

Следующий шаг – подготовка напорного торца. Для этого в свободный сквозной торец тройника (он расположен над обустроенным циркуляционным отводом) вкручивают фитинг с наружным резьбовым окончанием и цангой. К этой цанге будет крепиться труба от эжектора в насос.

Последний этап – обустройство всасывающего торца. В этом случае мы просто вкручиваем в боковой отвод тройника фитинг-уголок с наружной резьбой и цанговым зажимом на другом торце. Причем цанга должна смотреть вниз, в сторону циркуляционного патрубка. И к этому фитингу будет крепиться всасывающая труба, уложенная до дна колодца.

Секреты успеха – как повысить эффективность самодельной конструкции

Во-первых, диаметр циркуляционной трубы должен быть в два раза меньше габаритов напорной и всасывающей линии. Благодаря этому поток получит высокую скорость еще на подходе к штуцеру, заменившему сопло.

Во-вторых, всасывающую трубу лучше не опускать к самому дну колодца – она должна располагаться на хотя бы метровом удалении. А еще лучше – на расстоянии 1, 5 метра от дна. Так можно избежать заиливания.

В-третьих, на торец всасывающей трубы нужно навернуть обратный клапан, отсекающий слив воды вниз, а за клапаном будет нелишним поставить грубый сетчатый фильтр. Благодаря этому повышается КПД эжекторов и уменьшается риск заиливания конструкции.

Источники: http://nasosovnet.ru/centr/ezhektornyj-nasos.html, http://sovet-ingenera.com/vodosnab/nasosy/ezhektor-dlya-nasosnoj-stancii.html, http://obustroen.ru/inghenernye-sistemy/vodosnabghenie/oborudovanie-vodosnabgheniya/ezhektor-chto-eto-takoe.html

rusbyr.ru

это что такое? Описание, устройство, виды и особенности

Эжектор - это приспособление, которое предназначается для того, чтобы передавать кинетическую энергию от одной среды, движущейся с большей скоростью, к другой. В основе работы этого устройства лежит принцип Бернулли. Это значит, что агрегат способен создавать пониженное давление в сужающемся сечении одной среды, что, в свою очередь, будет вызывать подсос в поток другой среды. Таким образом, она переносится, а после и удаляется от места всасывания первой среды.

Общие сведения о приспособлении

Эжектор - это небольшое, но очень эффективное устройство, которое работает в паре с насосом. Если говорить о воде, то, естественно, что используется водяной насос, однако он также может работать в паре и с паровым, и с паромасляным, и с парортутным, и с жидкостно-ртутным.

эжектор это

Применение этого оборудования целесообразно в том случае, если водоносный слой залегает довольно глубоко. В таких ситуациях чаще всего случается так, что обычное насосное оборудование не справляется с обеспечением дома водой или же подает слишком слабый напор. Эжектор же поможет решить данную проблему.

Виды

Эжектор - это довольно распространенное оборудование, а потому существует несколько разнообразных видов этого устройства:

Первый - это паровой. Он предназначается для отсасывания газов и замкнутых пространств, а также для поддержания разрежения в этих пространствах. Применение этих агрегатов распространено в разнообразных технических отраслях.
Второй - это пароструйный. Этот аппарат использует энергию струи пара, при помощи которой он способен отсасывать жидкость, пар или газ из замкнутого пространства. Пар, который выходит из сопла с большой скоростью, влечет за собой перемещаемое вещество. Чаще всего использовался на различных судах и кораблях для быстрого отсоса воды.
Газовый эжектор - это приспособление, принцип работы которого построен на том, что избыточное давление высоконапорных газов применяется для сжатия газов низкого давления.

эжектор насосный

Эжектор для отсоса воды

Если говорить о добыче воды, то тут чаще всего используется эжектор для насоса водяного. Все дело в том, что если после бурения скважины вода оказывается ниже, чем семь метров, то обычный водяной насос будет справляться с большим трудом. Конечно, можно покупать сразу погружной насос, производительность которого значительно выше, однако это дорого. А вот при помощи эжектора можно повысить мощность уже имеющегося агрегата.

принцип эжектора

Стоит отметить, что конструкция данного устройства довольно проста. Производство самодельного приспособления также остается вполне реальной задачей. Но для этого придется потрудиться над чертежами для эжектора. Основной принцип работы этого простого аппарата заключается в том, что он придает потоку воды дополнительное ускорение, что приводит к увеличению поставок жидкости в единицу времени. Другими словами, задача агрегата - это усиление напора воды.

Составные элементы

Установка эжектора приведет к тому, что оптимальный уровень забора воды сильно увеличится. Показатели будут примерно равны от 20 до 40 метров в глубину. Еще один из плюсов именно этого устройства в том, что его работа требует гораздо меньших затрат электроэнергии, чем потребует, к примеру, более производительный насос.

Сам же насосный эжектор состоит из таких частей, как:

эжектор для насоса

Принцип работы

Принцип работы эжектора полностью основан на принципе Бернулли. Это утверждение гласит о том, что, если увеличить скорость движения какого-либо потока, то вокруг него всегда будет образовываться область с низким давлением. Из-за этого и достигается такой эффект, как разряжение. Сама же жидкость будет проходить через сопло. Диаметр этой детали всегда меньше, чем габариты всей остальной конструкции.

принцип работы эжектора

Тут важно понимать, что даже небольшое сужение будет значительно ускорять поток поступающей воды. Далее вода будет попадать в камеру смесителя, где она создаст пониженное давление. Из-за возникновения этого процесса будет происходить так, что через всасывающую камеру в смеситель будет попадать жидкость, давление которой будет значительно выше. Это и есть принцип эжектора, если описывать его вкратце.

Здесь важно отметить, что вода в устройство должна попадать не от непосредственного источника, а от самого насоса. Другими словами, агрегат должен быть смонтирован таким образом, чтобы некоторая часть воды, которая поднимается при помощи насоса, оставалась в самом эжекторе, проходя через сопло. Это необходимо для того, чтобы была возможность подачи постоянной кинетической энергии той массе жидкости, которую нужно поднять.

Благодаря работе именно таким образом будет поддерживаться постоянное ускорение потока вещества. Из преимуществ можно выделить то, что использование эжектора для насоса позволит экономить большое количество электроэнергии, так как станция не будет работать на пределе.

чертеж эжектора

Тип устройства для насоса

В зависимости от места установки агрегата может быть встроенный или выносной тип. Огромной конструктивной разницы между местами установки не имеется, однако некоторые небольшие отличия все же дадут о себе знать, так как немного изменится монтаж самой станции, а также ее работоспособность. Конечно, понятно из названия, что встроенные эжекторы устанавливаются внутрь самой станции или же в непосредственной близости от нее.

Такой тип агрегата хорош тем, что не придется выделять дополнительное место для его установки. Сам монтаж эжектора также не придется проводить, так как он уже встроен, нужно будет установить лишь саму станцию. Еще одно преимущество такого устройства в том, что оно будет очень хорошо защищено от различного рода загрязнений. Недостатком станет то, что такой тип аппарата будет создавать достаточно много шума.

Сравнение моделей

Выносное же оборудование установить будет несколько сложнее и придется выделить отдельное место для его расположения, однако количество шума, к примеру, значительно уменьшится. Но тут есть другие недостатки. Выносные модели способны обеспечить эффективную работу лишь на глубине до 10 метров. Встроенные модели изначально рассчитываются на не слишком глубокие источники, но преимущество в том, что они создают довольно мощный напор, что приводит к более эффективному использованию жидкости.

Создаваемой струи вполне хватит не только для бытовых нужд, но еще и для таких операций, как полив, к примеру. Повышенный уровень шума от встроенной модели - это одна из наиболее существенных проблем, о которой придется позаботиться. Чаще всего она решается тем, что насосная станция вместе с эжектором устанавливается в отдельном здании или в кессоне скважины. Также придется озаботиться более мощным электродвигателем для таких станций.

Подключение

Если говорить о подключении выносного эжектора, то придется выполнить такие операции:

Прокладка дополнительной трубы. Данный объект необходим для того, чтобы обеспечить циркуляцию воды от линии напора до водозаборной установки.
Второй шаг - это подсоединение к всасывающему отверстию водозаборной станции специального патрубка.

А вот подключение встроенного агрегата ничем не будет отличаться от обычного процесса монтажа насосной станции. Все необходимые процедуры по подсоединению нужных труб или патрубков осуществляются еще на заводе.

fb.ru

Эжектор для насосной станции: принцип работы и правила установки

Как это работает

Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом. Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.

Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку водыЭжектор — устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.

Эжектор для поверхностного насоса состоит из следующих элементов:

всасывающая камера;
смесительный узел;
диффузор;
зауженное сопло.

На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.

Выбор: встроенный или внешний?

bashny.net

Насосы садовые поверхностные с эжектором: отзывы

Если вы являетесь владельцем загородного дома, то наверняка перед вами вставал вопрос о необходимости использования поверхностного насоса. Давайте рассмотрим, что это такое.

Необходимость использования

Применение такого оборудования специалисты считают эффективным и разумным решением. С наличием подобного устройства можно гарантировать, что подача воды будет обеспечена в необходимом количестве к любой точке территории. Для того чтобы выбрать наиболее оптимальный вариант для частного дома, необходимо ознакомиться с принципом работы и конструктивными особенностями оборудования.

насосы садовые поверхностные

Что необходимо знать о поверхностном насосе

Насосы садовые поверхностные могут иметь разную мощность, однако при средних показателях устройство будет способно перекачать 3 кубических метра за час. Если речь идет о мощных агрегатах, то они способны пропустить через себя за час около 8 кубических метров воды. Питание таких агрегатов происходит от электрической сети 220 вольт, обеспечиваться работа может в автоматическом или ручном режиме. При необходимости вы сможете выбрать устройство, которое обладает электронным управлением.

насос поверхностный садовый

Если вас интересуют насосы садовые поверхностные, которые работают без участия человека, то лучше всего предпочесть оборудование, снабженное гидропневматическим, а точнее, расширительным баком.

Конструктивные особенности

В составе такого устройства содержится насос с электрическим двигателем, шланг, который необходим для соединения с насосом, фильтр для воды, а также обратный клапан. Помимо перечисленных составляющих, можно выделить манометр, электрический кабель питания, реле давления и гидропневматический бак, объем емкости которого может составлять от 18 до 100 литров.

насос поверхностный садовый отзывы

Такое оборудование отличается простотой установки и полной готовностью к работе. Важно приобретать агрегаты, которые снабжены механизмами защиты от человеческого фактора, что тоже играет большую роль.

Разновидности насосов

Насосы садовые поверхностные могут иметь встроенный или выносной эжектор. Этот выбор должен быть сделан в зависимости от расположения оси устройства по отношению к поверхности глади воды. Мощность установки может изменяться в пределах от 0,8 до 3 киловатта.

Отзывы о моделях со встроенным эжектором

Если вас интересуют насосы садовые поверхностные, то можно обратить внимание на модели, которые обладают встроенным эжектором. Как утверждают пользователи, если глубина, на которой располагается поверхность воды, не больше 8 метров, то необходимо остановить свой выбор на такой модели. Насосы с подобными конструктивными особенностями имеют способность перекачивать жидкость с содержанием воздуха, минеральных солей и посторонних элементов. Диаметр последних не должен превышать 2 миллиметров. Потребители подчеркивают, что данное оборудование характеризуется низким порогом чувствительности.

садовый поверхностный насос xp05l

Помимо прочего, подобные установки имеют внушительный напор, который может превышать показатель 40 метров. Насос поверхностный садовый пропускает жидкость сквозь пластиковую жесткую трубку, которая в процессе изготовления может заменяться армированным шлангом. Диаметр последнего устанавливается компанией-производителем. Конец шланга, который погружен в воду, имеет обратный клапан. Конструкция трубки обладает фильтром, который исключает присутствие в воде частиц крупных размеров.

Потребители подчеркивают, что первый пуск устройства должен осуществляться по правилам, прописанным в инструкции. Часть шланга до расположения обратного клапана и внутренней плоскости устройства должна быть заполнена водой, которая заливается сквозь специальное отверстие, снабженное пробкой. Те потребители, которые выбирают насос поверхностный садовый со встроенным эжектором, наиболее часто предпочитают следующие модели: Grundfos Hydrojet, Wilo-Jet HWJ, а также САМ.

Отзывы о насосе с выносным эжектором

Насос поверхностный садовый, отзывы о котором представлены в статье, может иметь и выносной эжектор. Как утверждают пользователи, для поверхности воды, которая расположена на отметке чуть ниже 9 метров, подходят именно такие модели. В качестве соединительных элементов выступают две трубы. Покупатели реже предпочитают подобные варианты, так как установка предполагает тщательную подготовку, а также бережное отношение к устройству. Если вода имеет повышенное содержание всевозможных примесей, то это может стать причиной поломки сетчатого фильтра, что спровоцирует засор и выход агрегата из строя.

насосы садовые поверхностные с эжектором

Опытные дачники, однако, выделяют одно существенное преимущество, которое выражено в возможности установки устройства вдали от скважины. Это может быть дополнительная пристройка или бойлерная.

Отзывы о материале в основе корпуса

Насосы садовые поверхностные с эжектором могут обладать разным уровнем шума, длительностью срока эксплуатации, стоимостью и стабильностью работы. Эти показатели будут зависеть от материала, который лежит в основе корпуса. Если речь идет о стали, то она красиво выглядит, а также сохраняет свойства жидкости в первоначальном, неизменном виде. Однако вы столкнетесь с проблемой высокого уровня шума, что не всегда приходится по нраву потребителям. Покупатели отмечают и достаточно высокую стоимость такого оборудования. Чугунный корпус будет радовать умеренным уровнем шума. В качестве единственного минуса выступает возможность возникновения ржавчины.

насос поверхностный садовый al ko jet 3000 classic

Специалисты советуют при выборе обратить особое внимание на наличие защитного слоя. Насос поверхностный садовый Quattro elementi giardino 800, отзывы о котором рекомендуется прочесть заблаговременно, обладает пластиковым корпусом. В качестве плюсов следует выделить незначительный уровень шума, отсутствие возникновения ржавчины, а также невысокую стоимость. У каждой модели есть свои положительные и отрицательные особенности. Что касается пластиковых корпусов, то среди их недостатков можно выделить менее внушительный срок эксплуатации по сравнению с корпусами, выполненными из нержавеющей стали.

Необходимость использования электронного управления

Насос поверхностный садовый Al ko jet 3000 classic обладает функцией электронного управления. Перед приобретением подобного оборудования вы должны решить, есть ли смысл в использовании оборудования с подобным функционалом. Для того чтобы ответить себе на этот вопрос, рекомендуется рассмотреть положительные особенности таких устройств. Среди функций, которыми управляет электронный блок, можно выделить предотвращение достаточно частых включений, а также сухого хода, когда уровень воды падает, и оборудование автоматически перестает работать. Помимо прочего, электронный блок отвечает за реагирование насоса на работу точек водозабора. Оборудование может выключаться и включаться в автоматическом режиме.

насос поверхностный садовый quattro elementi giardino 800 отзывы

Некоторые модели после срабатывания защиты от сухого хода перезапускаются и переходят в режим ожидания поступления жидкости. Интервалы между перезапуском могут быть различными. Этот период может длиться от 15 до 30 минут. Садовый поверхностный насос xp05l имеет электронное управление. В качестве полезной возможности выступает постепенное изменение оборотов электрического двигателя. Этот функционал становится возможным благодаря электронному преобразователю скорости. Благодаря этому водопроводная система не будет страдать от гидравлических ударов, а вы сможете экономить электроэнергию.

В качестве единственного минуса таких моделей, как отмечают потребители, выступает их внушительная стоимость. Поэтому данное оборудование нельзя назвать доступным абсолютно для всех дачников.

Отрицательные отзывы о поверхностных насосах

Если вы решили выбрать описываемую разновидность оборудования, должны знать о его отрицательных особенностях. Среди них, как отмечают дачники, можно выделить высокую чувствительность к наличию всевозможных примесей и загрязнений воды. При применении эжектора производительность и надежность системы значительно снижается. Нельзя назвать преимуществом и максимальную глубину, с которой у вас будет возможность поднимать воду. Упомянутый фактор заставляет покупателей склонять свой выбор в сторону оборудования другого типа.

Если вы планируете приобрести поверхностный насос, то, скорее всего, придется оборудовать для него отдельное помещение. Это обусловлено высоким уровнем шума.

fb.ru

Эжекторы | GAS-Engineering

СТРУЙНЫЕ НАСОСЫ, ЭЖЕКТОРЫ, ИНЖЕКТОРЫ, НАСОСЫ С РАБОЧИМ ПОТОКОМ, ГИДРОЭЛЕВАТОРЫ, ГАЗОСТРУЙНЫЕ УСТРОЙСТВА

РАЗНЫЕ НАЗВАНИЯ, ОДНА КОНСТРУКЦИЯ И ОДИН ПРИНЦИП ДЕЙСТВИЯ

В конструкции струйного насоса нет механического привода. За счет этого он обладает хорошими производственными характеристиками. Так, это оборудование просто в уходе, обслуживании и имеет высокую производительность при низких регламентных и эксплуатационных расходах, а так же надежно при эксплуатации.

ООО «Газовый Инжиниринг» оказывает услуги по внедрению газодинамических устройств. Мы имеем многолетний опыт расчета технологических схем установок с различным оборудованием используя программный продукт HYSYS, проектирования и моделирования нестандартного газодинамического оборудования при использовании высокоточных алгоритмов ANSYS, разработки конструкторской документации, изготовлении газового оборудования с последующим выполнением шеф-монтажных и пуско-наладочных работ.

Все предлагаемое оборудование мы рассчитываем и проектируем только под индивидуальные эксплуатационные параметры заказчика. Такой подход дает гарантии оптимального выбора оборудования с последующимй снижением капитальных затрат и экономии на эксплуатационных расходах.

Эжекторы — это разновидность оборудования струйного типа. Эжекторное оборудование показало успешную работу в самых разнообразных отраслях, таких как энергетическая, нефтегазовая, химическая, авиационная, судостроительная и т. д. Такое широкое использование может быть объяснено, прежде всего, не высокой стоимостью изготовления при высокой производительности, простотой конструкции, надежностью в эксплуатации и рядом других преимуществ по сравненю с оборудованием-аналогами. Использование эжекционных струйных течений жидкостей и газов позволяет интенсифицировать процессы теплообмена, массообмена, очистки газов от механических примесей и капельной жидкости, смешения и эмульгирования.

ПРЕДПРИЯТИЕ ООО «ГАЗОВЫЙ ИНЖИНИРИНГ» БЕРЕТ В РАБОТУ ЗАКАЗЫ НА РАЗРАБОТКУ, ИСПЫТАНИЯ И ПРОИЗВОДСТВО ОБОРУДОВАНИЯ НА ОСНОВЕТЕХНОЛОГИЙ ЭЖЕКТИРОВАНИЯ ЖИДКОСТИ И ГАЗОВ ПО ТЕХНИЧЕСКИМ ТРЕБОВАНИЯМ ЗАКАЗЧИКА.

Эжектор: описание конструкции и принцип работы

Эжектор состоит из следующих конструктивных элементов: корпус, сопло высоконапорного (эжектирующего) газа, сопло низконапорного (эжектируемого) газа, смесительная камера и диффузор.

Эжектор

Газовый эжектор – устройство, в котором избыточное давление высоконапорных газов используется на компримирование газов низкого давления.

Основа работы газового эжектора заключается в том, что газ низкого давления устремляется в камеру смешения за счет того, что в ней создана область разряжения (давление ниже давления низконапорного газа). Область разряжения создается при прохождении высоконапорного газа с высокой скоростью и давлением через сверхзвуковое сопло (сужающееся сечение). В камере смешения два потока объединеняются и формируется смешанный поток. Пройдя камеру смешения, поток устремляется в диффузор, в котором происходит его торможение и рост давления. На выходе из эжектора смешанный поток имеет давление выше, чем давление низконапорного газа. Важно отметить, что повышение давления низконапорного газа происходит без затрат внешней энергии.Работа эжекторного оборудования основана на использовании элементарных физических законов, позволяет получать эффективные и надежные технические решения с использованием эжекторной техники (по сравнению с механическими нагнетателями — компрессорами, насосами, вентиляторами и др.)

Газовый эжектор прост по конструкции, надежен в работе, имеет малый срок окупаемости, монтируется на открытой площадке, работает в широком диапазоне изменения параметров газа, легко переходит с одного режима работы на другой.

Исполнение эжекторов – фланцевое, под приварку.

Неоспоримые преимущества струйных насосов:
В конструкции отсутствуют движущиеся части
Имеют малые габаритные размеры и масса;
Эжекторы просты в обслуживании;
Низкие требования к обслуживанию;
Обладают высокой надежностью;
Монтаж осуществляется в считанные часы;
Короткий период окупаемости при низкой начальной цене;

При изменении эксплуатационных условий объекта замена внутренних элементов (сопла, диффузор) происходит в течение 3-4 часов;

Области применения эжекторов

Благодаря своим качествам, таким как высокие эксплуатационные параметры, простота использования и надежность, эжекторы нашли применение в самых разных приложениях.

Эжекторная техника позволяет:

повышать давление газа в коллекторе;
уменьшать мощность транспортных газокомпрессорных станций;
увеличивать дебит природного газа из низконапорных скважин;
отказаться от сжигания природного газа из низконапорных малорасходных скважин;
уменьшить мощность или отказаться от эксплуатации дорогостоящих компрессоров;
значительно сокращать капитальные и эксплуатационные затраты;
подключать в сеть низконапорные источники газа;

Ниже представлены только некоторые применения эжекторов:

Утилизация технических газов (факельных газов, газов выветривания, и других низконапорных газов) на газоперерабатывающих и нефтеперерабатывающих заводах, а также на объектах обустройства;
Утилизация попутного нефтяного газа;
Интенсификация добычи газа низконапорных скважины за счет энергии высоконапорных скважин того же куста газовых скважин;
Уменьшение мощности газокомпрессорных станций;
Закачивание газа в подземные хранилища;
Компримирование (сжатие) низконапорных газов;
Аэрация сточных вод;
Создание вакуума;
Очистка отходящих газов
Использование в насосной станции;
Откачка газа из магистральных трубопроводов при остановке их на профилактику;
Перекачивание растворов солей, кислот, щелочей, загрязненных жидкостей с растворенными агрессивными примесями, с взвешенными абразивными частицами;
Смешивание разных жидкостей, с разной плотностью и температурой.
Гидроэлеваторы (эжекторы) широко применяются в химической и нефтеперерабатывающей промышленности в качестве смесителей, а также для транспортировки материалов на незначительные расстояния (до нескольких сотен метров), при гидромеханизации горных и строительных работ, для удаления шламов на обогатительных фабриках, шлака и золы в котельных и на электростанциях, для транспортировки песка и гравия.
Для работы в частности на установках химводоподготовки для получения и подачи регенерационных растворов на фильтры при их восстановлении, для откачки дренажных вод из приямков, для дозированной подачи реагентов в воду перед её очисткой на фильтрах вместо насосов типа НД
Используются для удаления осадка в баках с серной кислотой;
Применяются для смешивания веществ, имеющих различные агрегатные состояния;
Аэрация воды, водных растворов и масла из приямков и сливных трубопроводов;
Пусковые пароструйные эжекторы используются для быстрого и кратковременного добавления вакуума в конденсаторы непосредственно в момент запуска турбины;
Закачивание воды в трубопроводы и конденсаторы;
Устьевые эжекторы традиционно применяются в сфере газо-, нефтедобычи для увеличения отдачи скважины и повышения эффективности системы в целом;.
Отбора газа из патрубка рабочей скважины и закачки газа в нагнетательную скважину;
Водяной эжектор (типа ВЭЖ) предназначен для использования на судах в качестве осушительных и водоотливных средства также для удаления загрязненной воды, иной жидкой среды из трюмов судов;

НАША КОМПАНИЯ ПРОИЗВОДИТ РАСЧЕТ, ПРОЕКТИРОВАНИЕ И ИЗГОТОВЛЕНИЕ ЭЖЕКТОРОВ РАЗЛИЧНОГО НАЗНАЧЕНИЯ ПО ИНДИВИДУАЛЬНЫМ ПАРАМЕТРАМ ЗАКАЗЧИКА.

gas-en.ru

Насос эжектор - Справочник химика 21

III. Механизмы, изменяющие кинетическую энергию жидкости, которая преобразуется в энергию давления лопастные насосы (центробежные и пропеллерные) и струйные насосы (эжекторы, инжекторы, гидроэлеваторы). [c.90]

Сюда относятся вакуум-насосы, эжекторы, барометрические конденсаторы. Вакуум-насосы осуществляют отсос газов, их сжатие и выхлоп. Различают вакуум-насосы сухие и мокрые, поршневые и ротационные. Сухие предназначены для отсоса только сухих газов, мокрые — для откачки газа вместе с жидкостью. Поршневые сухие вакуум-насосы имеют производительность 160—200 м /мин и обеспечивают остаточное давление до 30 мм рт. ст. Ротационные вакуумные насосы снабжены рабочим колесом с неподвижными лопатками, вставленными эксцентрично в корпусе насоса. [c.245]

Вакуумные колонны спрессовывают паром или воздухом давлением не выше расчетного. Герметичность проверяют так закрывают все задвижки, эжекторами (вакуум-насосами) создают в колонне разрежение немного ниже рабочего. По выключении вакуум-насоса (эжектора) давление в колонне не должно расти более чем на [c.334]

Струйный насос (эжектор), схема которого показана на рис. 9-10, может использоваться и для создания вакуума, необходимого для заполнения водой всасывающего трубопровода и камеры рабочего колеса. При подаче к соплу воды с достаточным напором (более 20—30 м) выбрасываемая струя увлекает с собой воздух из подводящей камеры и действует как вакуум-насос. [c.252]

От гидравлических машин следует отличать гидроаппараты — струйный насос, эжектор, эрлифт и др, [c.3]

Для отсасывания воздуха из конденсаторов применяют поршневые и водокольцевые вакуум-насосы (стр. 236). Иногда (при большом вакууме, а также для прямоточных конденсаторов) используются пароструйные насосы-эжекторы. В случае применения поршневых вакуум-насосов после конденсатора обязательно устанавливают ловушку для улавливания брызг воды, попадание которых в цилиндр вакуум-насоса нарушает его работу. [c.509]

К теплообменным аппаратам смешения относятся барометрические конденсаторы вакуумных колонн, предназначенные для конденсации водяных паров с целью уменьшения нагрузки вакуумсоздающего оборудования (вакуум-насосов, эжекторов). Схему включения и принципиальное устройство барометрического конденсатора рассмотрим на примере полочного конденсатора (рис, ХХП-25), В барометрический конденсатор поступает смесь газов и паров, состоящая из воздуха, продуктов разложения нефтяного сырья, водяных паров (которые были поданы в ректификационную колонну для технологических целей) и относительно небольшого количества нефтяных паров. Для конденсации и охлаждения этой смеси подается холодная вода, стекающая по перфорированным полкам при большом числе струй. Воздух в барометрический конденсатор попадает через неплотности аппаратуры и трубопроводов, находящихся под вакуумом, частично [c.590]

Опорожнение вакуум-сборников производят периодически (по мере их заполнения) в сборник концентрированного раствора 19. Вторичный пар из корпуса II проходит брызгоуловитель 16 и поступает в барометрический конденсатор смешения 20. Охлаждающую воду в барометрический конденсатор подают из городской, водопроводной сети. Смесь воды и конденсата удаляется из конденсатора самотеком через барометрическую трубу 21 в барометрический ящик 22, а затем в канализацию. Воздух из барометрического конденсатора отсасывают водоструйным насосом-эжектором 24. Воду в эжектор подают центробежным насосом 25 из бака 26. [c.136]

В зависимости от назначения различают барометрические конденсаторы вакуумных колонн, предназначенные для конденсации водяных паров, с целью уменьшения нагрузки вакуумсоздающего оборудования (вакуум-насосов, эжекторов) бензиновые конденсаторы смешения, в которых пары бензина конденсируются и охлаждаются путем непосредственного смешения с охлаждаемой водой [c.541]

Простейшими устройствами для сжатия и разрежения газов являются струйные компрессоры (инжекторы) и вакуум-насосы (эжекторы). По принципу действия и устройству они идентичны ранее рассмотренным струйным насосам для перемещения жидко- [c.165]

Принципиальная схема струйного насоса (эжектора) была описана в 9-3 (см. рис. 9-10). [c.280]

Струйный насос (эжектор) по своему устройству весьма прост и доступен для изготовления в местных условиях. Нужно, однако, [c.283]

СТРУЙНЫЕ НАСОСЫ (ЭЖЕКТОРЫ) [c.419]

Все существующие системы создания вакуума в промышленных колоннах построены на общем принципе — откачке парогазового потока из колонны с многоступенчатой его конденсацией до насоса (эжектора) и между ступенями самого насоса по мере повышения давления откачиваемого газа. [c.89]

Некоторые конструкторы проектируют установки эжекторной выкачки с эжекторами, работающими как вакуум-насосы (эжектор устанавливается стационарно вне емкости, из которой производится выкачка). Эжектор в такой установке должен поднять нефтепродукт на ту же приведенную высоту всасывания, что и насос, который предполагается заменить эжектором. В этом случае [c.11]

Всасывающий трубопровод грузового насоса — рабочий насос — эжектор — всасывающий трубопровод грузового насоса. [c.53]

Нагнетательный трубопровод грузового насоса — рабочий насос — эжектор — грузовой насос — нагнетательный трубопровод. [c.53]

Баллон — рабочий насос — эжектор — баллон — грузовой насос — нагнетательный трубопровод — рабочий насос (дополнительно подпитывается из нагнетательного трубопровода). [c.53]

Рабочие насосы — эжектор — всасывающий коллектор [c.55]

Для загрузки зернистого материала в нагнетательные пневмотранспортные системы используют питатели с плотным зернистым слоем. Принципиальная схема такого затвора с установкой струйного насоса (эжектора) показана на рис. 6.6.3.2. Материал под действием собственного веса продвигается вниз, препятствует ему фильтрующийся противотоком газ. При равенстве в какой-либо точке стояка градиента давления фильтрующегося газа насыпному весу материала [c.478]

При напорной флотации применяют прямоточную (рис. 2.26) или рециркуляционную схему. Установка для напорной флотации включает приёмные ёмкости для сбора сточных вод, насосы, эжекторы или компрессоры, напорный резервуар (сатуратор) для [c.255]

Для чего служит водоструйный вакуум-насос (эжектор) [c.142]

В струйных насосах (эжекторах и инжекторах) жидкость подается за счет энергии подводимой в насос рабочей среды (вода, пар, сжатый воздух). [c.30]

Струйные насосы (эжекторы) находят применение на нефтебазах для слива нефтепродуктов с Высокой упругостью паров из железнодорожных цистерн, в системах перекачки сжиженных газов и на газовых промыслах. [c.170]

Установка для напорной флотации включает приемные емкости для сбора сточных вод, насосы, эжекторы или компрессоры, напорный резервуар (сатуратор) для насыщения поды воздухом, флотатор (флотационную камеру с устройством для сбора и удаления иены с загрязнениями). При использовании коагулянтов н флокулянтов установку дополняют смесителями, камерами хлоиьеобразоваиия и др. [c.95]

Для конденсации пара после паровых турбин применяют поверхностные кондбР1саторы. Конденсатор (рис. VI-5) состоит из цилиндрического корпуса, закрытого крышками. Внутри корпуса укреплены две трубные решетки, в которых закреплен трубный пучок. Пар из турбины поступает в корпус и омывает трубный пучок. Охлаждающая вода проходит по трубкам. Соприкасаясь с холодной наружной поверхностью трубок, водяной пар конденсируется. Поскольку объем конденсата значительно меньше объема пара, п конденсаторе создается вакуум. Конденсат стекает в ииж-пюю часть конденсатора и затем — в сборник. Отсюда конденсат подается питательным насосом в котел. Вместе с паром и через неплотности в конденсатор проникает воздух, который с некоторым количеством пара отсасывают пароструйным насосом (эжектором). [c.138]

Струйный насос (эжектор) состоит из плавно сходящегося насадка А (рис. 1.37), осуществляющего сжатие потока, и постепонно расширяющейся трубки С, установленной на некотором расстоянии от насадка в камере В. Вследствие увеличения скорости потока давление в струе и во всей камере В значительно понижается. В расширяющейся трубке скорость уменьшается, [c.60]

В — от об. до 300°С в абиетиновой, арахиновой, каприновой, капроновой, каприловой, церотиновой, элеомаргариновой, элеостеариновой, эруковой, лауриновой, линолевой, линоленовой, миристиновой, олеиновой, пальмитиновой, рицинолевой и стеариновой кислотах, а также в их смесях с серной кислотой. И — реакторы, насосы, эжекторы, клапаны. Чувствителен к температурным перепадам и тепловым ударам. [c.279]

Вакуум-кристаллизатор периодического действия (рис. 449) представляет собой котел / с мешалкой, к которому присоединен пароструй-ньлй вакуум-насос (эжектор) 2 и основной конденсатор Л, Для отсасывания воздуха из конденсатора 3 служит вспомогательный трехступе т-чатый агрегат, состоящий из трех эжекторов 4 и конденсатора 5. [c.646]

Струйный насос ((эжектор) ло своему устройству весьма прост и доступен для изготовления в меоиных условиях. Нужио, однако, иметь 1В виду, что для обеспечения хорошей его работы требуется правильный подбор размеров и тщательное изготовление. Существенное значение имеет форма сопла, расстояние от сопла до амеры смешения, форма приемной камеры, форма диффузора. Рекомендуется длину амеры смешения брать [c.423]

Установки по рис. 5.1, б, в могут использоваться при водопони-жении с эжекторными иглофильтрами [12]. В этом случае гидроструйный насос (эжектор) является конструктивной частью иглофильтра, погружаемого в грунт на необходимую глубину. С помощью эжектора в грунте создается вакуум, способствующий интенсивной откачке воды. В процессе понижения уровня воды из грунта в иглофильтр начинает подсасываться воздух. Поэтому использовать установку по рис. 5.1, а для водопонижения в сочетании с иглофильтрами не представляется возможным, так как воздух, попадая из эжектора 3 в центробежный насос 2, может вызвать срыв его работы и возникновение в системе нестационарного процесса (гидравлического удара). Для предотвращения попадания воздуха в центробежный насос между ним и гидроструйным насосом можно устанавливать разделительный резервуар. [c.140]

На рис. 6.12 приведена схема установки с вакуумным баком, которая может работать на всасывание и нагнетание жидкости В этой установке центробежный насос 11 забирает воду из основной секции вакуумного бака 4, подает ее в рабочее сопло водовоздушного эжектора 8 и, если задвижка 10 открыта, на сброс под напором насоса". Эжектор 8 откачивает воздух из бака 4 и тем самым создает условия для водопонижения с иглофильтрами. Смесь воды и воздуха после эжектора 8 поступает во вспомогательный бак 5, где разделяется воздух выходит через вантуз 7 в атмосферу, а вода через поплавковый клапан возвращ,ается в вакуумный бак [c.173]

Схема установок системы НИИКВиОВ АКХ РСФСР для приготовления АК обработкой жидкого стекла раствором сульфата алюминия приведена на рис. 9.4, техническая характеристика — в п. 9.1.3,3. Все установки состоят из аппаратуры заводского изготовления — реактора, полимеризатора, дозирующих насосов, эжектора — и оборудования, изготовляемого на месте, — баков рабочих растворов и бака готового продукта. Предусмотрено три типоразмера установок производительностью 3,0 7,5 и 12,0 кг/ч (по 8102). При выборе исходят из расчетной подачи воды на обработку и дозы А К. На станции подготовки воды должно быть не менее двух установок (рабочая и резервная). Если расход АК превышает 12 кг/ч, то применяют несколько установок с одним резервным реактором и насосом-дозатором. [c.770]

Для получения остаточного давления порядка 2— 5 мм рт. ст. применяют вакуумные установки, состоящие из последовательно соединенных вакуум-насоса и эжектора. Эжектор присоединяется на стороне всасывания к вакуум-насосу. В качестве рабочей среды эжектора обычно используется отсасываемый газ, который подводится к рабочему соплу из водоотделителя, присоединенного на стороне нагнетания. В этом случае исключается попадание атмосферного воздуха в насос. Эжектор вклю чается в работу при достижении вакуум-насосом разре- жевия порядка 90%, т. е. тогда, когда производительность резко падает. С этого момента эжектор и вакуум-насос работают последовательно эжектор как первая ступень, вакуум-насос — как вторая ступень. [c.46]

В подготовку к пуску термофлотационного уплотнителя входит проверка исправности насосов, эжектора, напорного резервуара и теплообменника, а также проверки закрытия всей запорной и регу-лнрувдей арматуры и исправность контрольно-измерительных приборов. [c.57]

chem21.info
