Гидравлический удар (гидроудар) в системах водоснабжения. Гидроудар в системе водоснабжения

Гидроудар в системах отопления и водоснабжения.

Оглавление статьи

В системах водоснабжения и отопления часто возникает явление гидроудара. Оно связано с резким изменением скорости движения жидкости в трубопроводах.

Гидроудар в системах отопления и водоснабжения.

Виды гидроударов.

Разделяют следующие разновидности гидравлического удара:

Полный — наблюдается при быстром полном перекрытии задвижки или клапана.
Неполный — наблюдается при постепенном перекрытии задвижки или клапана.

Для отопительного и водопроводного оборудования наиболее опасен полный (его еще называют прямым) гидравлический удар. При возникновении этого явления по трубам начинает распространяться ударная волна, которая разрушительно действует на оборудование. Более подробно об явлении гидравлического удара читайте здесь.

Где может возникнуть гидравлический удар.

При закрытии шаровых кранов.

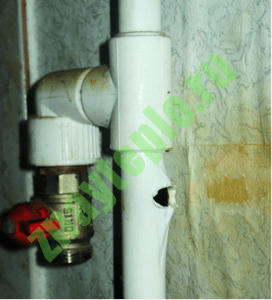

В случае резкого закрытия шарового крана, жидкость в трубе резко изменит скорость движения. При этом внутри трубы появляется ударная волна, которая распространяется в обратную сторону относительно направления движения жидкости. В этом случае ударная волна будет двигаться пока не остановится об обратный клапан или не будет погашена специальным гасителем гидроударов.

Гидроудар в системах отопления и водоснабжения.

При выключении скважинных насосов.

Во время работы погружной скважинный насос подают воду в напорную магистраль, первый участок которой уходит вертикально вверх. Протяженность такого вертикального участка может достигать десятков метров. После остановки насоса, вода под действием силы тяжести устремляется обратно к насоса. При этом может возникнуть гидравлический удар. Для предотвращения такого гидравлического удара на выходе насоса устанавливается обратный клапан.

В гибкой подводке на смесителях.

При резком закрытии смесителя, к которому подключена резиновая гибкая подводка, в ней может возникнуть явление прямого гидравлического удара. В результате подводка может лопнуть. Для предотвращения таких проблем лучше установить подводку из нержавеющей стали.

При резком открытие вентилей на радиаторе отопления.

Если после установки радиатора резко открыть регулирующие вентиля или шаровые краны, то в результате внутри радиатора резко возрастает давление воздуха. Последствия у этого будут плачевные — обычно лопается первая или вторая секция радиатора. Наблюдается такое явление у алюминиевых радиаторов, биметаллические радиаторы повредить таким образом сложнее. Читайте подробнее о радиаторах.

Методы борьбы с гидравлическим ударом.

С гидравлическими ударами борются при помощи следующих видов устройств:

Обратный клапан — устанавливается на вход скважинных насосов. Если скважина большой глубины, то обратных клапанов устанавливается несколько. Делается это с промежутками 10-15 метров.
Мембранный расширительный бак — устанавливается в любом месте системы (обычно, сразу после обратных клапанов, которые установлены на счетчиках). Главным недостатком таких баков является их размер. Решением проблемы размера является следующее устройство.
Мембранный гаситель гидравлических ударов — представляет из себя маленький мембранный бак. Устанавливается, обычно, на коллекторе, который разводит воду к потребителям.

Гидроудар в системах отопления и водоснабжения.

Кроме того, необходимо плавно открывать и закрывать запорную арматуру внутри квартиры, а также следить за состоянием резиновой гибкой подводки на смесителях.

Резюме статьи.

Гидравлический удар — опасное явление, которого нужно старательно избегать. Он легко выводит из строя дороги насосы для скважин и рвет трубопроводы. Не экономьте на устройствах смягчающих удар (мембранные баки или гасители) или останавливающих движение жидкости (обратные клапана). Старайтесь открывать и закрывать запорную арматуру плавно. Это тоже смягчает удары. На этом все, жду ваших вопросов в комментариях.

znayteplo.ru

Гидроудар в системе водоснабжения или отопления

Гидроудар в системе водоснабжения (отопления) и как его избежать?

Наверняка многие замечали периодически возникающие щелчки и стук в коммуникациях, снабжающих дом водой и теплом. Большинство не воспринимает данный отрицательный факт в качестве серьезной угрозы, так как не знает о разрушительных последствиях негативного явления. На самом деле гидроудар в системе водоснабжения и в сети с циркулирующим капельным теплоносителем может вызвать повреждение и раскол оборудования, образование продольных трещин в трубопроводе. Предотвратить нежелательные аварийные ситуации поможет четкое соблюдение правил эксплуатации и модернизация инженерной сети.

Содержание

Природа гидравлического удара ?

Стук и щелчки, сигнализирующие о произошедшем в замкнутой системе резком, мощном, кратковременном повышении давления, происходят в результате внезапного торможения циркулирующей по контуру жидкости.

Гидравлический удар, разрушающий стенки трубопровода

Стандартные причины этого эффекта ?

аварийное отключение или поломка насосного агрегата;
не выведенный из контура воздух, который перед включением заполняемой жидкостью инженерной системы обязательно нужно выпускать через специальные краны;
резкое закрытие вентилей, перекрывающих циркулирующий поток.

Аналогичная физическая картина происходит в контуре с неотведенным перед включением воздухом. Резко открывая шаровое устройство, мы «сталкиваем» поток практически несжимаемой жидкости с воздушной массой, превращающейся в данном случае в пневматический амортизатор. Абсолютно напрасно нас не пугает хлопок, регулярно испытывающий на прочность наши коммуникации. В конечном итоге они могут просто не выдержать давления, значения которого могут возрасти до нескольких десятков атмосфер.

Снижение давления при гидроударе за счет установки демфера

В обеих ситуациях сильный поток воды (либо другой жидкости) с высокой скоростью врезается в преграду. Барьером может быть, как столб воздуха, так и запорная арматура. При столкновении жидкость все же слегка сжимается, немного растягиваются даже металлические трубы. Но следует осознать, что их «терпение» не бесконечно.

Щелчки в водопроводной и отопительной сети ?

Регулярное «пощелкивание» наверняка слышат владельцы коттеджей с неграмотно организованными инженерными коммуникациями. Происходят они зачастую в местах сопряжения труб большого диаметра с трубами, сечение которых существенно меньше. Циркулирующий по контуру с заданной скоростью поток жидкости «упирается» пусть и не в полноценную, но все же преграду. Скорость остается прежней, разгрузка замедляется, объем жидкости увеличивается, опосредованно увеличивая давление. Если в этом месте не происходит разгрузка жидкости по разным реестрам, из-за превышения давления в данной точке может произойти прорыв.

Что может случиться — какие угрозы несет гидроудар ?

Созданный на пути движения потока жидкости барьер формирует давление, теоретически не имеющее конечных критических значений. То есть, пара десятков атмосфер может перерасти в более серьезную величину. Жесткие детали оборудования, резьбовые соединения, трубопровод от постоянного воздействия инерции воды будет быстро или постепенно разрушаться.

1а; 1б — устройства защиты от гидравлических ударов и засорения коммуникаций

После перекрытия термостатического клапана, вмонтированного на входе теплоносителя в систему, вода продолжает передвижение по инерции еще какой-то отрезок времени. В участке контура, расположенном после клапана возникает вакуум, но разница в значениях давления довольно не существенна, не больше одой атмосферы. А так как оборудование рассчитано на стандарты в 4 атмосферы, вреда трубопроводу от этих перепадов нет. Установленный на выходе из системы клапан тоже перекроет движение потока теплоносителя. Только врезаясь в «барьер» жидкость, подпираемая следующей порцией, будет растягивать, ломать, крушить стенки трубопровода напором в 10 и более атмосфер.

Термостатический клапан устанавливают на входе теплоносителя

Способы борьбы с гидравлическим ударом ?

Защита трубопроводов от гидроударов (периодических или разовых) направлена на нейтрализацию их действия или на снижение силы.

Плавное перекрытие – эффективный способ защиты? ?

По нормативам эксплуатации теплосетей и объектов центрального водоканала включение и отключение должно производиться плавно. Разработанные для промышленных поставщиков воды и тепла правила распространяются на пользователей автономными контурами. По сути, плавное отключение и запуск растягивают процесс гидравлического удара во времени. Остающаяся неизменной энергия гидроудара действует в зоне преграды не кратковременно, а перераспределяется на несколько отрезков времени. В результате при сохранении параметров суммарной силы удара сокращается его мощность. Плавно повышая и снижая давление, скорость, объем, мы защищаем наши трубопроводы от повреждений.

Схема возникновения гидроудара в пустом трубопроводе

Решение проблемы гидроударов путем модернизации системы ?

Устранить проблему возникновения гидравлического удара помогут следующие мероприятия по реконструкции систем:

Установка амортизирующих устройств по направлению циркуляции жидкости. Если выразиться проще: замена отрезка жесткой трубы перед термостатом на кусок трубы из эластичного пластика или армированного термостойкого каучука. Способные растягиваться материалы будут самопроизвольно гасить энергию гидравлического удара в точке возникновения максимальных давлений. Чаще всего для устройства амортизатора достаточно куска эластичной трубы в 20 – 30 см. Для очень протяженного трубопровода длину амортизатора можно увеличить еще на 10 см.

Введение шунта с просветом до 0,4 мм в терморегулирующий клапан. Со стороны движения жидкости в термостат вставляется узенькая трубка с минимальным сечением 0,2 мм, максимальным 0,4 мм. Можно банально проделать отверстие с равнозначным диаметром. При нормальном функционале системы шунт не повлияет на критерии ее работоспособности, но при повышении давления поможет плавно снизить критический объем. Безусловно, реализовать этот способ сможет только человек, безукоризненно знающий конструкцию термостата. Дилетанту не стоит браться за незнакомое ему дело.

Терморегулирующие клапаны, сокращающие действие гидравлического удара

Важно. Шунтирование в качестве метода защиты от гидроудара применимо лишь к автономным сетям с новыми трубопроводами из качественных материалов. Ржавчина и осадки централизованных городских коммуникаций немедленно засорят маленькое отверстие.

Монтаж термостата со специальной защитой от гидравлических ударов. Такие устройства оснащены пружинными механизмами, вставленными между клапаном и термоголовкой. При превышении давления срабатывает пружина, не позволяющая клапану полностью закрываться, при снижении мощности гидроудара клапан плавно самопроизвольно закрывается. Устанавливать термостаты с устройством защиты необходимо строго по направлению, указанному стрелкой на их корпусе.

Обратите внимание. Не все модели термостатов оснащены средствами защиты от гидроудара. Наличие этой функции должно быть указано в технической документации, приложенной к изделию.

Автоматика спасет? ?

Плавный запуск и остановку инженерной системы обеспечат центробежные насосы с автоматической регулировкой.

Клапаны гашения гидравлических ударов с автоматической системой контроля давления

По материалам сайта: http://stroy-aqua.com

fix-builder.ru

Гидроудар в системе водоснабжения (отопления) и как его избежать?

Содержание

Природа гидравлического удара
Стандартные причины этого эффекта
Щелчки в водопроводной и отопительной сети
Что может случиться — какие угрозы несет гидроудар
Способы борьбы с гидравлическим ударом
Плавное перекрытие – эффективный способ защиты?
Решение проблемы гидроударов путем модернизации системы Автоматика спасет?

Природа гидравлического удара ↑

Стандартные причины этого эффекта ↑

аварийное отключение или поломка насосного агрегата;
не выведенный из контура воздух, который перед включением заполняемой жидкостью инженерной системы обязательно нужно выпускать через специальные краны;
резкое закрытие вентилей, перекрывающих циркулирующий поток.

Последняя из причин с появлением шаровых кранов наиболее распространена. При отключении и при запуске жидкости в контур с помощью устаревших устройств винтового типа плавная подача и перекрытие были обоснованы постепенным раскручиванием крановых бюкс. С точки зрения эксплуатационной безопасности винтовые краны были более рациональным решением, исключающим вероятность превышения критических значений давления. Аналогичная физическая картина происходит в контуре с неотведенным перед включением воздухом. Резко открывая шаровое устройство, мы «сталкиваем» поток практически несжимаемой жидкости с воздушной массой, превращающейся в данном случае в пневматический амортизатор. Абсолютно напрасно нас не пугает хлопок, регулярно испытывающий на прочность наши коммуникации. В конечном итоге они могут просто не выдержать давления, значения которого могут возрасти до нескольких десятков атмосфер.

Щелчки в водопроводной и отопительной сети ↑

Что может случиться — какие угрозы несет гидроудар ↑

От гидравлических ударов больше всего страдают длинные трубопроводы, такие, например, как «теплый пол» с циркулирующей по трубам водой. Для того чтобы обезопасить систему от гидравлического удара «подпольный» отопительный контур оснащают термостатическим клапаном. Но он спасет пол только в случае правильной установки, в противном случае это регулирующее устройство создать дополнительную угрозу. После перекрытия термостатического клапана, вмонтированного на входе теплоносителя в систему, вода продолжает передвижение по инерции еще какой-то отрезок времени. В участке контура, расположенном после клапана возникает вакуум, но разница в значениях давления довольно не существенна, не больше одной атмосферы. А так как оборудование рассчитано на стандарты в 4 атмосферы, вреда трубопроводу от этих перепадов нет. Установленный на выходе из системы клапан тоже перекроет движение потока теплоносителя. Только врезаясь в «барьер» жидкость, подпираемая следующей порцией, будет растягивать, ломать, крушить стенки трубопровода напором в 10 и более атмосфер.

Способы борьбы с гидравлическим ударом ↑

Плавное перекрытие – эффективный способ защиты? ↑

Решение проблемы гидроударов путем модернизации системы ↑

Устранить проблему возникновения гидравлического удара помогут следующие мероприятия по реконструкции систем: Установка амортизирующих устройств по направлению циркуляции жидкости. Если выразиться проще: замена отрезка жесткой трубы перед термостатом на кусок трубы из эластичного пластика или армированного термостойкого каучука. Способные растягиваться материалы будут самопроизвольно гасить энергию гидравлического удара в точке возникновения максимальных давлений. Чаще всего для устройства амортизатора достаточно куска эластичной трубы в 20 – 30 см. Для очень протяженного трубопровода длину амортизатора можно увеличить еще на 10 см. Введение шунта с просветом до 0,4 мм в терморегулирующий клапан. Со стороны движения жидкости в термостат вставляется узенькая трубка с минимальным сечением 0,2 мм, максимальным 0,4 мм. Можно банально проделать отверстие с равнозначным диаметром. При нормальном функционале системы шунт не повлияет на критерии ее работоспособности, но при повышении давления поможет плавно снизить критический объем. Безусловно, реализовать этот способ сможет только человек, безукоризненно знающий конструкцию термостата. Дилетанту не стоит браться за незнакомое ему дело.

Монтаж термостата со специальной защитой от гидравлических ударов. Такие устройства оснащены пружинными механизмами, вставленными между клапаном и термоголовкой. При превышении давления срабатывает пружина, не позволяющая клапану полностью закрываться, при снижении мощности гидроудара клапан плавно самопроизвольно закрывается. Устанавливать термостаты с устройством защиты необходимо строго по направлению, указанному стрелкой на их корпусе.

Автоматика спасет? ↑

Автоматика плавно увеличивает обороты электродвигателей насосного оборудования, планомерно поднимает давление в трубах после пуска. Точно также она действует в обратном порядке. Запрограммированные устройства самостоятельно отслеживают изменения давления в инженерных сетях, совершая автоматическую регулировку параметров напора. Гидравлический удар – проблема, возникающая при несоблюдении правил использования коммуникаций и при неграмотном проектировании сетей. Даже если собственников не беспокоит неприятный шум, должна насторожить вероятность разрушительных последствий. Лучше незамедлительно устранить причины возникновения шумовых проявлений, чем ремонтировать не выдержавшие натиска трубы и устройства.

gas-torg.com

Гидроудар в системе водоснабжения: причины, последствия, решение

5 Способов защитить систему водоснабжения от гидроудара

По статистике, в 60% случаях прорыв водопровода в частных домах происходит из-за гидроудара. Что это такое и как избежать досадных аварий, вы узнаете из этой статьи.

Для начала разберемся, что такое гидроудар. Гидроудар – резкое изменение давления в трубах.

Гидравлический удар принято разделять на два вида:

Положительный – давления резко повышается. Это происходит при быстром закрытии водопроводного крана или включения насоса.
Отрицательный – падение давления из-за открытия крана или отключения насоса.

Рассмотрим подробнее гидроудар первого типа, так как он представляет наибольшую опасность для системы водоснабжения.

Представьте, вы только что открыли водопроводный кран и использовали воду для своих целей (вымыли посуду, умылись и так далее). Когда вода больше не нужна, вы, естественно, закрываете кран.

Что при этом происходит в системе водоснабжения? Вода по инерции какое-то время течёт по трубам с прежней скоростью потока, при этом сталкивается с препятствием (кран закрыт). И «спотыкаясь» об преграду, поток возбуждает обратную волну. А поскольку система водоснабжения герметична, обратная волна сталкивается с водной массой, идущей навстречу. В результате получается удар определенной силы, который ищет выхода в окружающей среде (то есть в трубах).

При небольшой силе толчка удар гасится трубопроводом. При мощном гидроударе или ветхом состоянии системы происходит авария, разрыв водопровода.

Среди прочих причин гидроудара: резкое включение насоса, перебои в электроснабжении, аварийное отключение насоса, срабатывание систем защиты трубопровода. Во всех этих случаях давление в водопроводе резко меняется, что влечет за собой деформацию труб, вплоть до их разрыва. Надо сказать, что даже процессы коррозии и иные чрезвычайные обстоятельства не имеют такого влияния на водопровод, как гидроудары.

Чем грозит гидроудар в системе водоснабжения?

Кроме разрушения водопроводной системы, которая всегда выливается в большие денежные траты, гидроудар грозит затоплением жилища, порчей имущества, бытовых приборов, и самое страшное ожоговым травматизмом. Именно поэтому рекомендуем вам внимательно отнестись к проблеме гидроударов в системе водоснабжения, и максимально обезопасить себя и своих домочадцев.

Как узнать, есть ли гидроудары в системе?

Диагностировать наличие гидроударов в системе просто. Первые признаки – щелчки, постукивания и прочий шум, который будет слышен при открытии и закрытии крана. Большинство из нас не обращают внимания на эти звуки, а ведь именно они первыми свидетельствуют о чрезмерных нагрузках системы.

Как предотвратить гидроудары?

Существует несколько видов защиты системы водоснабжения от гидроударов. Рассмотрим основные:

Плавно закрывать кран. Если потребитель закрывает кран постепенно, давление в системе водоснабжения плавно выравнивается и обратная волна формируется небольшой силы, что снижает мощность гидроударов. Однако всегда плавно закрывать кран не получится. Ведь теперь большинство кранов оснащены шаровой конструкцией, а не вентильной (когда приходилось крутить вентили, чтобы закрыть кран). С шаровой конструкцией - одно нечаянное резкое движение и кран закрыт. Кроме того, дети или ваши гости могут не знать, как правильно закрывать кран.
Использование труб большого диаметра. Чем больше диаметр труб, тем ниже скорость потока воды, а, соответственно, и гидроудар. Но этот метод защиты требует повышенных денежных вложений (на трубы, их проведение и теплоизоляцию) и не всегда эстетично выглядит.
Установка амортизирующего устройства по направлению потока воды. Перед термостатом вместо жесткой трубы устанавливается кусок из эластичного пластика или каучука. При гидроударе этот участок растягивается и частично гасит силу удара.
Использование компенсаторного оборудования. Гидроаккумулятор – это бак, куда при гидроударе будет сбрасываться излишняя вода до нормализации давления системы. Реле давление - элемент, который не спасет от гидроудара, но отключит насос, когда вы перекроете кран, и давление превысит определенное значение. При этом надо учитывать, что выключение насоса не произойдет мгновенно.

Система водоснабжения Ermangizer - защита от гидроудара

Система водоснабжения Ermangizer. Если гидравлический удар спровоцирован включением насоса, то наилучшим решением будет комплекс Эрманджайзер. Основной элемент системы – частотный преобразователь, который регулирует работу насоса и обеспечивает плавный пуск. При этом исключается резкое повышение давление в системе, вызывающее гидроудар. Кроме того, частотный преобразователь Ermangizer обеспечивает бесперебойный стабильный напор воды в кране, независимо от объема водопотребления, а так же увеличивает срок службы насоса. Установка системы Эрманджайзер является наиболее эффективным решением.

Узнайте больше о преимуществах системы Ermangizer по телефону: +7 (343) 378-09-50

Защитите систему водоснабжения в своем доме от гидроудара!

http://www.ermangizer.ru

legkoe-delo.ru

Гидроудар, признаки, последствия, способы борьбы

Гидроудар является основной причиной прорывов в водопроводной системе. Это явление представляет собой значительный и внезапный скачок давления в трубах. Причиной, как правило, выступает резкое изменение скорости тока воды.

Срочный вызов сантехника 24 часа, мастер приедет в течения 30-40 минут, СПб

По каким признакам можно заподозрить гидроудар?

Гидроудар системы водоснабжения Гидроудар сопровождается всегда стуком, щелчками, шумом из коммуникационных сетей. Зачастую простые обыватели не обращают на подобные звуки особого внимания.

Между тем, это серьезный показатель угрозы для водопроводной системы. Именно благодаря гидроудару впоследствии приходится наблюдать различные протечки в трубах из-за трещин и расколов. Повреждается и сантехническое оборудование.

Описанные звуковые сигналы возникают из-за столкновения текущей жидкости с преградой, в качестве которой может выступать запорная арматура или воздух. Происходит это вследствие резкой остановки тока воды или же внезапного начала движения.

Давление в таких случаях сильно и стремительно повышается, достигая порой 10 атмосфер. Вода скапливается, не имея возможности миновать препятствие, и труба подвергается риску разрыва или других повреждений.

Причины, вызывающие гидроудар:

Неполадки с насосом.
Воздух, попавший в водопроводную сеть.
Резкая остановка текущей жидкости вследствие быстрого открывания или закрывания крана.

Последняя причина стала особенно актуальной в последнее время, когда в повседневном использовании быстрые шаровые краны стали преобладать над более плавными вентильными.

К чему приводит гидроудар?

Давление, возникающее в сети при этом неприятном явлении, может повышаться до очень больших значений. Неудивительно, что от нагрузок жесткие элементы конструкций ломаются.

Гидроудар рано или поздно приводит к аварийным ситуациям в системах отопления и водоснабжения.

Так, можно столкнуться со следующими опасностями:

Поломка труб и элементов тепловых сетей.
Разрыв приборов отопления.
Ожоги кожи людей.
Отсутствие воды и тепла в доме.
Порча имущества.

Длинные трубопроводы наиболее подвержены гидравлическим ударам. К таковым относится, например, утепленный пол. Для сведения к минимуму неприятных последствий на систему устанавливают термостатический клапан.

Как можно обезопасить трубы от гидроударов?

Защитить систему водоснабжения можно при помощи снижения их интенсивности и избавления от воздействия излишне высокого давления.

Основным правилом при пользовании водопроводной системой является плавное и постепенное включение и отключение запорной арматуры, к которой относят различные краны и задвижки. Это растянет во временных рамках повышение давления, и гидроудар будет воздействовать на трубы не сразу всей мощью, а через некоторые отрезки времени.

Способы борьбы с гидроударом при помощи автоматики

Гидроаккумулятор для систем водоснабжения является важной составляющей конструкции Автоматика справляет с плавным включением и отключением системы гораздо лучше человека. Установив специальный насос, оснащенный автоматической регуляцией оборотов двигателя, потребитель может быть уверен, что давление в трубах будет подниматься после запуска постепенно. Так же медленно оно и опустится после отключения оборудования.

Автоматически будет осуществляться и регулировка напора воды.

Разумнее всего будет комплексно модернизировать систему. Для этого рекомендуется произвести установку следующих устройств.

Гидроаккумулятор

Гидроаккумулятор является специальной металлической герметичной емкостью Зачем нужен гидроаккумулятор? Схемы подключения гидроаккумулятора в систему водоснабжения

В системы отопления и водоснабжения должен входить гидроаккумулятор, по-другому называющийся компенсатором гидроудара. Он представляет собой стальную емкость различного объема, которая выполняет ряд функций:

Накапливание жидкости.
Забор лишней жидкости из системы, вследствие чего понижается давление.
Гашение гидроудара, если он происходит.

Клапан, защищающий от гидроудара

Для того чтобы защитить насосную станцию при резкой остановке насоса, обычно используют специальный клапан с жестким уплотнителем. Его приводит в действие давление жидкости. Основная функция клапана – быстрый сброс давления.

Это приспособление устанавливают рядом с насосом после обратного клапана.

Амортизирующее устройство

Еще один эффективный способ защиты от гидроудара – монтаж амортизирующего устройства. Под ним подразумеваются пластиковые или каучуковые трубы, установленные в направлении тока жидкости непосредственно перед термостатом.

Благодаря эластичности материала энергия гидравлического удара гасится сама по себе. Длина таких труб может быть до 30-40 см.

Шунтирование

Шунт, имеющий просвет 0,4 мм, можно установить в термостате в терморегулирующем клапане. Допустимо и просто сделать отверстие, имеющее такой диаметр. На процессе работы такое приспособление не скажется, но при наличии перегрузок давление будет мягко снижаться.

Нужно только помнить, что этот способ применим лишь при новых трубах и исключительно в автономной системе водоснабжения.

Термостат с суперзащитой

Это устройство работает на пружине и монтируется между термоголовкой и клапаном. Чрезмерно высокое давление заставляет срабатывать пружину. В результате клапан не может полностью закрыться. Только после снижения мощности гидроудара клапан постепенно закрывается.

Термостат должен устанавливаться в том направлении, в котором указывают стрелки на корпусе.

Таким образом, методов борьбы с гидроударом существует довольно много. Их применение позволяет продлить срок службы труб и избежать неприятных последствий.

calion-spb.ru

Что такое гидроудар в системе водоснабжения - СамСтрой

Для начала разберемся, что такое гидроудар. Гидроудар – резкое изменение давления в трубах.

Гидравлический удар принято разделять на два вида:

Положительный – давления резко повышается. Это происходит при быстром закрытии водопроводного крана или включения насоса.
Отрицательный – падение давления из-за открытия крана или отключения насоса.

Чем грозит гидроудар в системе водоснабжения?

Как узнать, есть ли гидроудары в системе?

Как предотвратить гидроудары?

Существует несколько видов защиты системы водоснабжения от гидроударов. Рассмотрим основные:

Плавно закрывать кран. Если потребитель закрывает кран постепенно, давление в системе водоснабжения плавно выравнивается и обратная волна формируется небольшой силы, что снижает мощность гидроударов. Однако всегда плавно закрывать кран не получится. Ведь теперь большинство кранов оснащены шаровой конструкцией, а не вентильной (когда приходилось крутить вентили, чтобы закрыть кран). С шаровой конструкцией – одно нечаянное резкое движение и кран закрыт. Кроме того, дети или ваши гости могут не знать, как правильно закрывать кран.
Использование труб большого диаметра. Чем больше диаметр труб, тем ниже скорость потока воды, а, соответственно, и гидроудар. Но этот метод защиты требует повышенных денежных вложений (на трубы, их проведение и теплоизоляцию) и не всегда эстетично выглядит.
Установка амортизирующего устройства по направлению потока воды. Перед термостатом вместо жесткой трубы устанавливается кусок из эластичного пластика или каучука. При гидроударе этот участок растягивается и частично гасит силу удара.
Использование компенсаторного оборудования. Гидроаккумулятор – это бак, куда при гидроударе будет сбрасываться излишняя вода до нормализации давления системы. Реле давление – элемент, который не спасет от гидроудара, но отключит насос, когда вы перекроете кран, и давление превысит определенное значение. При этом надо учитывать, что выключение насоса не произойдет мгновенно.

5.Система водоснабжения Ermangizer. Если гидравлический удар спровоцирован включением насоса, то наилучшим решением будет комплекс Эрманджайзер. Основной элемент системы – частотный преобразователь, который регулирует работу насоса и обеспечивает плавный пуск. При этом исключается резкое повышение давление в системе, вызывающее гидроудар. Кроме того, частотный преобразователь Ermangizer обеспечивает бесперебойный стабильный напор воды в кране, независимо от объема водопотребления, а так же увеличивает срок службы насоса. Установка системы Эрманджайзер является наиболее эффективным решением.

samstroy.com

Гидравлический удар (гидроудар) в системах водоснабжения

Очень часто причиной разрушения (под разрушением здесь и далее понимается: разрыв труб отопления, образование свищей, срыв гибкой подводки, разрушение кранов в местах подключения к общедомовым системам, разрушение полотенцесушителей и батарей отопления) систем водоснабжения, является гидравлический удар.

Гидравлический удар является следствием того, что вода - это несжимаемое абсолютно упругое вещество, которое при сжатии не теряет своего объема. Следствием этого является немедленное разрушение сосуда в случае, если воде некуда расширяться, что характерно для труб водоснабжения, которые являются замкнутыми системами до конца заполненными водой.

Рассмотрим причину образования гидроудара в системах водоснабжения. Не вдаваясь в теорию гидравлики, отметим только, что вода в трубопроводе, как в общем и не только в нем, имеет два вида энергии – потенциальную и кинетическую. Кинетическая энергия характеризуется скоростью ее движения, а потенциальная- так называемым ее напором. Эти два вида энергии взаимозависимы и при определенных условиях переходят друг в друга. Так вот, при резкой остановке потока в трубопроводе (например, при повороте шарового крана, в отличии от случая крана со штоком, где поток перекрывается плавным вращение барашка вентиля), кинетическая энергия резко переходит в потенциальную, создавая дополнительное приращение напора над уже имеющимся в системе, что и является основой и физическим смыслом гидроудара.

В своем большинстве, гидроудары свойственны системам водоснабжения многоквартирных жилых домов. Это связано с несколькими факторами. Первый фактор - это наличие большого числа потребителей одновременно, что заставляет постоянно поддерживать напор в системе на пределе для того, чтобы все потребители имели воду в соответствие с заявленными характеристиками по напору и расходу. Это приводит к тому, что для создания достаточного напора на верхних этажах необходимо создавать запас напора для преодоления потерь напора по длине трубопровода (что, в общем, поддается расчету), так и при разборе воды по потребителям (поток, заходя в внутриквартирные системы водоснабжения по стояку, создает дополнительные потери напора основному потоку, который движется по стояку дальше, что в каждом конкретном случае является величиной случайной, возможной к оценке только в общем).

В итоге, если в системе оказалось меньше потребителей, чем ожидалось, или часть потребителей резко отключилась, то в системе создается хрупкая равновесная ситуация, которая приводит к предельным величинам давления для систем водоснабжения, и в этой ситуации любой резкое изменение давления приведет к ее разрыву (разрушению). При этом разрыв происходит в наиболее близком по предельному состоянию элементе, начиная от гибкой подводки до входных в квартиру (первых отключающих устройств на входе в квартиру) кранов и самих стояков. Какой из элементов системы окажется разрушенным предугадать сложно, поскольку все они рассчитаны на определенное давление, а вот их запас прочности очень разный и зависит от его износа, материала и назначения.

Этим и объясняется статистика гидроударов, они чаще всего возникают в вечернее и ночное время, а также утром и в новогоднюю ночь, когда потребители все разом заканчивают пользоваться водой.

За возникновение гидравлических ударов отвечает управляющая компания, поэтому если Вас постигла эта неприятность и из Вашей квартиры произошла протечка в нижерасположенные квартиры, не торопитесь признавать и чувствовать себя виновными (это в принципе прерогатива суда), а спокойно разберитесь с причинами произошедшего, прибегнув к помощи профессиональной независимой экспертной организации. Не торопитесь согласиться с доводами сантехника или иных заинтересованных в том, чтобы Вас убедить в Вашей вине, лиц и представителей организаций (им так проще, иначе за ущерб отвечать им), а требуйте составления акта и производства осмотра поврежденных элементов с участием представителей независимой экспертизы. Не давайте изымать поврежденные элементы, они могут свидетельствовать о возникновении гидроудара, произведите кино- и фотосъемку места аварии.

Специалисты нашей организации всегда готовы оказать Вам помощь в изучении причин аварии систем водоснабжения, в том числе и в рамках проведения судебной экспертизы, если Вы не смогли урегулировать спор в досудебном порядке.
