Глубинные насосы – устройство, принцип работы, особенности выбора и самостоятельного монтажа. Глубинный насос для скважины как работает

Глубинные насосы — устройство, принцип работы, монтажа

Глубинный насос представляет собой мощную установку, способную регулярно перекачивать воду из наиболее глубоких источников. В быту такой агрегат может использоваться, как для скважины, так и для колодца. Ниже детально рассмотрим устройство и принципа работы прибора, а также особенности его выбора и подключения.

Устройство глубинного насоса для скважины – особенности конструкции агрегата

Конструкция бытовых глубинных насосов может быть разной. Все зависит от типа мотора, принципа действия и параметров агрегатов. Каждый погружной глубинный насос состоит из двух основных частей – встроенного или наружного мотора, и насосного многоступенчатого узла.

Встроенный мотор, как правило, размещен в нижней части насоса – это защищает двигатель от контакта с водой. Над двигателем находится приводной вал агрегата, колесные направляющие и специальные отводы в форме лопастей.В зависимости от типа скважинного глубинного насоса, он может оборудоваться дополнительными запчастями. В устройство вибрационного насоса, помимо мотора и вала, также входит специальный стакан и вибратор, создающий необходимое для работы высокое давление. Сам вибратор состоит из якоря, регулирующих шайб и резинового амортизатора. Последний во время работы насоса сжимается, создавая, тем самым, необходимые для забора воды условия. Все элементы вибрационного насоса расположены в прочном корпусе.

Еще один тип глубинных водяных насосов – центробежные агрегаты, немного сложнее по своей конструкции, и более долговечные при эксплуатации. Именно из-за этого большинство покупателей предпочитают именно это глубинно-насосное оборудование. Основную роль в таком устройстве играет лопаточный отвод, закрепленный на двигателе агрегата. Насосы этого типа почти не перегреваются за счет того, что подшипники внутри его конструкции охлаждаются посредством контакта с откачиваемой водой. Большинство центробежных насосов снабжаются встроенной автоматикой, защищающей оборудование от работы на «сухом ходу» и перепадов напряжения в электросети дома.Все элементы центробежного насоса расположены в прочном герметичном корпусе из нержавеющей стали.

Принцип работы глубинного насоса

Оборудование каждого из видов работает по-разному. На принцип действия во многом влияют элементы, которыми комплектуется глубинный насос. Вибрационный агрегат выполняет свои функции посредством передвижения поршня. В процессе подачи электричества внутри прибора создается электромагнитное поле, которое притягивает вибратор – это приводит в действие поршень насоса. При этом в рабочих камерах агрегата генерируется разряженное давление, которое выталкивает воду в свободное пространство камер. По такому же принципу вода проходит сквозь каналы в трубопровод.

Принцип работы центробежного глубинного насоса для воды основан на вращении рабочего колеса. При этом по периметру рабочих лопастей создается центробежная сила, выталкивающая воду от всасывающего патрубка в напорный канал, и далее – в трубопровод. По такому же принципу работает еще одна разновидность оборудования – шнековый насос.

Как выбрать глубинный насос для скважины – определяемся сами

Чтобы выбрать насос, который может поднять воду с глубины, необходимо придерживаться определенных правил. Среди всего прочего, потребуется изучить технические характеристики агрегата. К наиболее важным параметрам относится:

Мощность насоса – глубинные приборы уже сами по себе достаточно мощные устройства. Как правило, этот показатель оборудования не падает ниже отметки в 1,5 кВт. Этого вполне хватит для перекачивания воды из источников, глубиной до 30 м;
Производительность – делая расчет этого показателя нужно учесть, что семья из 4 человек в среднем потребляет примерно 200 л. воды в сутки. Следовательно, лучше покупать насос, способный перекачивать минимум 50 л/мин. Такая производительность позволит запастись водой для различных бытовых нужд и полива огорода;
Наличие встроенной защиты – насос обязательно должен иметь поплавковый выключатель, реле давления или реле протока воды. Эти приборы существенно продлят сроки эксплуатации агрегата;
Размер водного источника – каждый водяной насос глубинный имеет свои габариты и вес. Если диаметр скважины не большой, то и агрегат должен быть соответствующих размеров, чтобы владелец имел возможность спокойно погрузить его в воду;
Напор насоса – при расчете необходимо учесть, что 1 метр по вертикали равен 10 метрам по горизонтали. К указанным в паспорте насосов показателям напора нужно прибавить еще 30 метров. Таким образом, если глубина скважины составляет 40 метров, то создаваемый агрегатом напор должен составлять минимум 70–80 м.

Большое значение также имеет способ охлаждения прибора. Лучше всего покупать насосы, двигатели которых охлаждаются за счет рабочей жидкости. Такие устройства не требует специального ухода и частых проверок, так как работают практически полностью автономно.

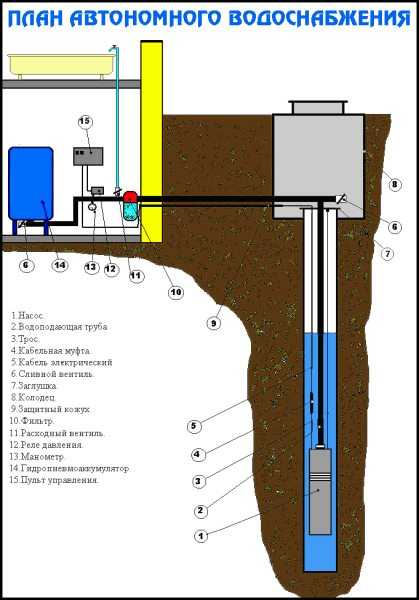

Как провести воду из скважины в дом с глубинным насосом?

Купив подходящий насос, можно приступать к обустройству водоснабжения из водного источника. Для этого потребуются трубы, по которым вода из скважины будет поступать в дом. Диаметр труб должен составлять 25–32 мм. Эксперты советуют покупать полимерные изделия, так как они не поддаются коррозии и их легко согнуть. Далее в процессе работы трубы будут устанавливаться в почву на глубину 30–50 см. Для обустройства воды своими руками также потребуется септик. Чтобы его было легче обслуживать, понадобится приобрести дренажный насос.

Подготовив все необходимое можно приступать к работе. Алгоритм действий выглядит следующим образом:

В первую очередь нужно оснастить выходящую из скважины трубу оголовком;

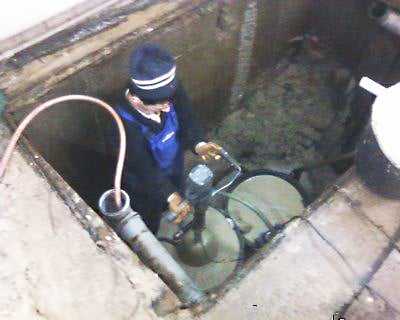

Далее необходимо произвести монтаж кессона. Для этого потребуется выкопать рядом со скважиной яму и поместит внутрь нее пластиковый контейнер;

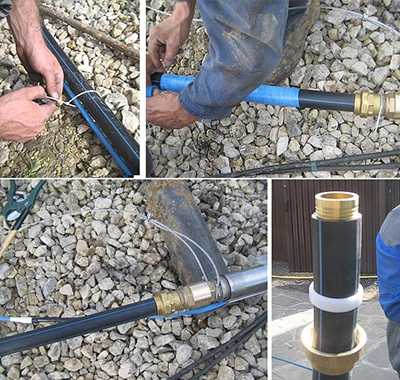

После этого нужно произвести установку насоса в скважину. Для этого на его патрубок необходимо натянуть шланг и надежно закрепить его металлическим хомутом. После этого шланг, кабель и страховочный трос обвязываются изолентой с шагом в 1,2 м. Затем корпус насоса обвязывается стальным тросом, а сам агрегат опускается в воду. При монтаже устройство не должно раскачиваться, иначе удар о стенку вызовет неисправности насоса;
Далее необходимо провести подключение шланга к проложенным под землей трубам. Все стыки необходимо обработать герметиком и обвязать ФУМ лентой;
Прежде, чем закапывать вырытые траншеи, следует проверить подачу воды. Для этого нужно на некоторое время запустить мотор и понаблюдать за количеством вытекающей из труб воды. Если производительность насоса не падает, можно закапывать траншеи.

Очень важно не повредить агрегат в процессе опускания его в скважину. Делать это необходимо очень медленно и аккуратно. В противном случае может потребоваться дорогостоящий ремонт устройства, Или полная замена насоса глубинного.

Как подключить глубинный насос к гидроаккумулятору?

Владельцы дач и частных домов нередко интересуются тем, как правильно подключить насос и гидроаккумулятор в одну целую систему. В первую очередь для этого требуется внимательно изучить схему подключения оборудования.Принцип «насос-обратный клапан-гидроаккумулятор-датчик давления» является наиболее простым и долговечным. Такая схема крайне редко требует ремонта, она не нуждается в обслуживании и частых проверках, и работает полностью автономно. Суть этой схемы заключается в том, что насос перекачивает воду к системе, которая соединена с гидроаккумулятором. Датчик давления в конструкции отвечает за исправную работу насоса.

Если с принципом работы гидроаккумулятора у большинства начинающих вопросов не возникает, то с установкой и подключением к системе водоснабжения на практике все оказывается гораздо сложнее.

По сути, гидроаккумулятор представляет собой резервуар, наполненный водой. Несмотря на простую конструкцию, он играет достаточно важную роль в системе водоснабжения частного дома. В связи с этим крепить устройство необходимо крайне внимательно, стараясь исключить любую возможность появления постороннего шума и вибрации.

Для надежного крепления резервуара на поверхности пола следует использовать специальный штанговый механизм, который оборудуется гасящими вибрацию толстыми резиновыми прокладками. К трубопроводу гидроаккумулятор подключается посредством резиновых переходников.

Особенно осторожно нужно вести себя с новым баком. Вода в него должна попадать под слабым напором, чтобы слежавшаяся при хранении мембрана медленно вернулась в нормальное рабочее состояние. Подключенный и наполненный водой гидроаккумулятор вначале тестируют работой под слабым давлением. Далее давление нужно постепенно наращивать, пока система водоснабжения не начнет работать в нормальном режиме.

Глубинный насос - какие виды есть, принцип работы и устройство

Владельцы многих частных домов предпочитают воду для пользования добывать самим, не подключаясь к городскому водопроводу. Причины могут быть разные – плохое качество водопроводной воды, экономия и т д.

Технические показатели насоса должны подбираться специально под размер используемого участка. Иногда глубина, на которой проходят подземные реки очень большая (в некоторых местах достигает ста и более метров). Тогда стандартный агрегат не подойдёт.

Для этих целей есть специальные глубинные модели. Обычно они используются в крупных предприятиях для добычи артезианской воды.

Устройство и принцип работы

Глубинные аппараты имеют не только отличные характеристики, но и отличаются между собой разными конструкциями, которые используют различные принципы работы по подъёму воды.

Вся установка с большинством главных деталей находится под поверхностью воды. А от насоса в плотной изолированной обмотке пролегает провод и труба для подачи воды.

В стандартную сборку оборудования, как правило, входит двигатель и внутренний фильтр. Всасывание жидкости бывает снизу или сверху установки. Если агрегат имеет нижнее всасывание, то он может хорошо отфильтровать песок и ил из подводной реки.

Глубинные насосы состоят из двух составляющих:

собственно насосная часть с несколькими ступенями;
двигательная, которая осуществляет управление подъёмом воды и может быть как встроенной, так и наружной.

Насосные двигатели

Встроенные двигатели обычно размещены снизу для максимальной защиты устройства от коррозии из-за постоянного контакта с влагой.

Верхнюю часть конструкции занимает устройство приводного вала и определённые лопаточные отводы.

У вибрационных насосов есть специальный стакан и корпус. Туда встроен вибратор, который создаёт нужную тягу для создания потока воды, а также имеется электродвигатель. Вибратор является достаточно сложной конструкцией, но он играет основную роль в совершении работы. Он состоит из якоря, резинового амортизатора и регулирующих шайб.

Типы оборудования

Если вы склоняетесь к покупке такого оборудования, то должны теперь детальнее разобраться в его видах, чтобы выбрать для себя наиболее подходящий.

Обращать внимание стоит прежде всего на технические характеристики, качество и фирму-изготовителя.

В этом разделе вы ознакомитесь с особенностями разных механизмов для поднятия воды.

Центробежный

Устройства этого вида используются для подъёма воды на протяжении долгого времени без сезонных перерывов.

У такого аппарата имеются 2 составляющих – гидравлическое устройство и электрический двигатель.

Рабочие колёса вращаются и благодаря этому в трубе создаётся разность давлений, которая заставляет воду подниматься с достаточной силой. Центробежный насос имеет преимущество в высокой производительности, хорошей силе тяги и универсальности в использовании.

Шнековый

Такой тип агрегата изготавливается для особого назначения. Главная его задача – качественный перегон воды с примесями.

Если вы преследуете эту цель и думаете о покупке такого оборудования, то нужно знать одну важную деталь.

Для бесперебойной подачи жидкости нужно выбирать устройство с диаметром примерно на 1 сантиметр меньше диаметра обсадной трубы. Иначе насос будет засоряться различными примесями.

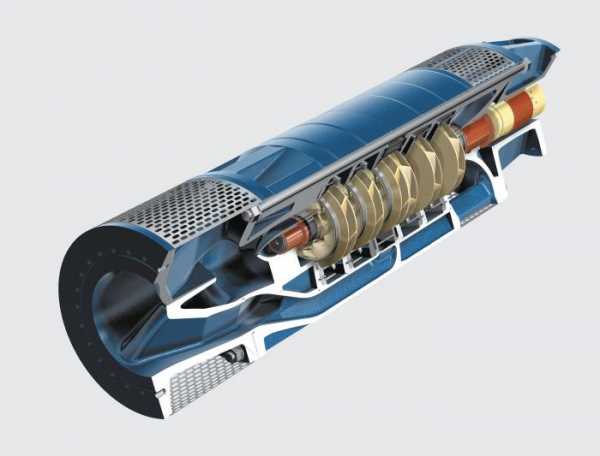

Винтовой

Главным достоинством такой модели является то, что эти насосы даже при небольших объёмах подачи воды выжимают большое давление.

Конструкция аппарата состоит из рабочего колеса с множеством лопастей, что размещается в корпусе цилиндрической формы.

Благодаря круговому вращению лопастей и осуществляется подача воды. Из недостатков этого вида стоит отметить сложность работы при использовании жидкости с примесями.

Другие модели

Ручной агрегат может быть предназначен лишь для ограниченной глубины добычи воды. Его можно использовать, если вода залегает не глубже 25 метров от поверхности.

Штанговый насос обычно обладает большими габаритами и очень редко используются в бытовой технике. Их часто можно увидеть в местах добычи нефти. Конструкция такого агрегата достаточно проста, но с функцией добычи жидкости из глубины он отлично справляется.

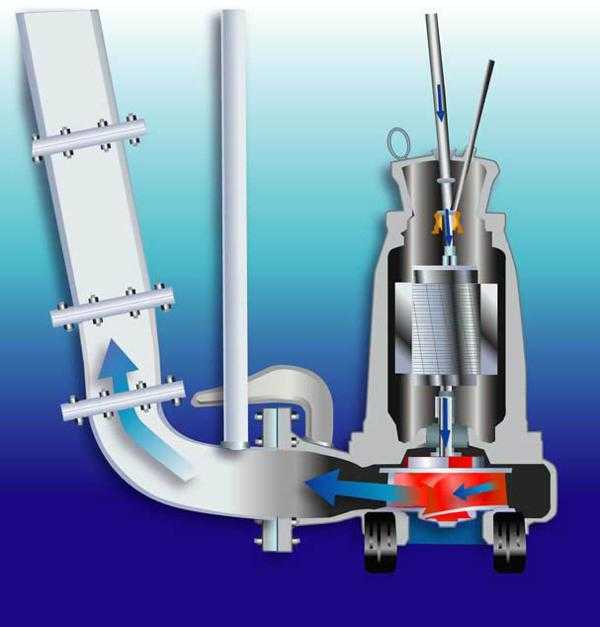

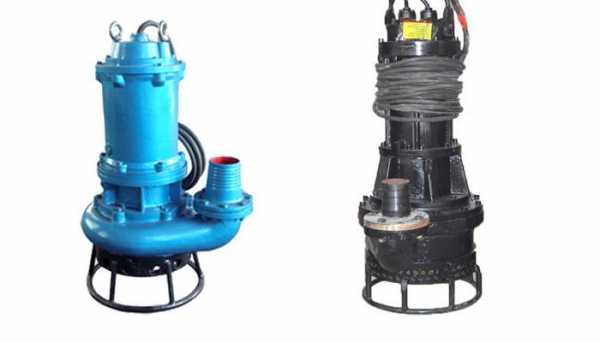

Грязевой погружной аппарат используют для всевозможных жидкостей разной степени вязкости. Это не лучший выбор для закачки воды, но если нужно откачать воду с множеством примесей грязи и глины, то он подойдёт как нельзя лучше.

Какой агрегат лучше выбрать

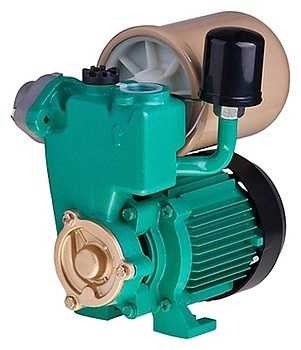

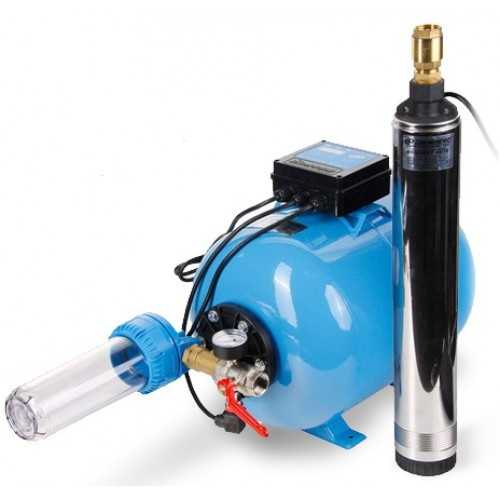

Что же лучше выбрать насосную станцию или глубинный агрегат?

С таким вопросом сталкивается множество людей, живущих в частном секторе.

Особенно те, кто живёт в местах, где не проведена городская водопроводная система. На рынке представлено большое разнообразие что тех, что других видов устройств. Но главное для вас – разобраться в плюсах и минусах обоих.

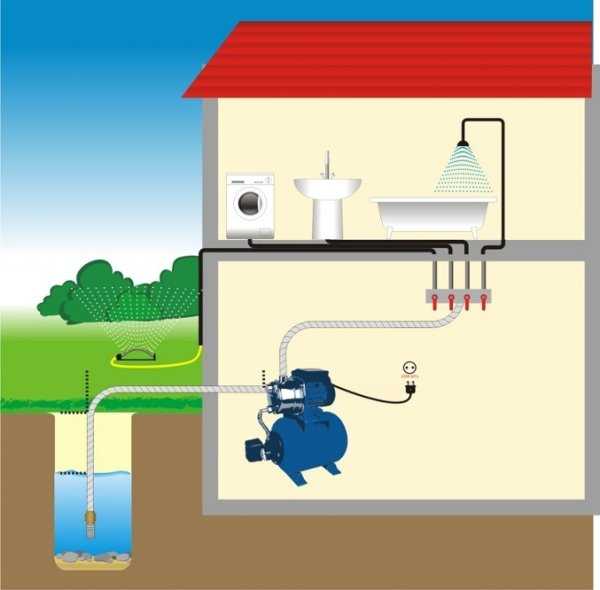

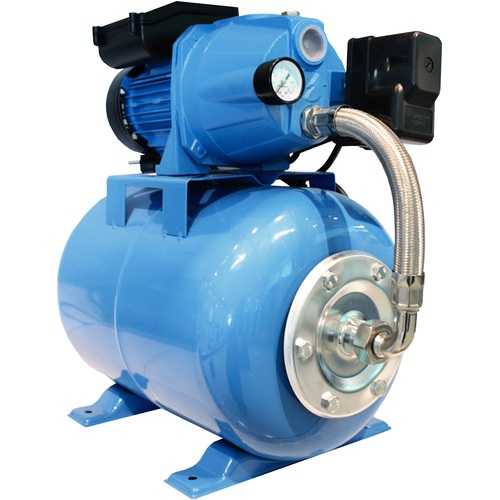

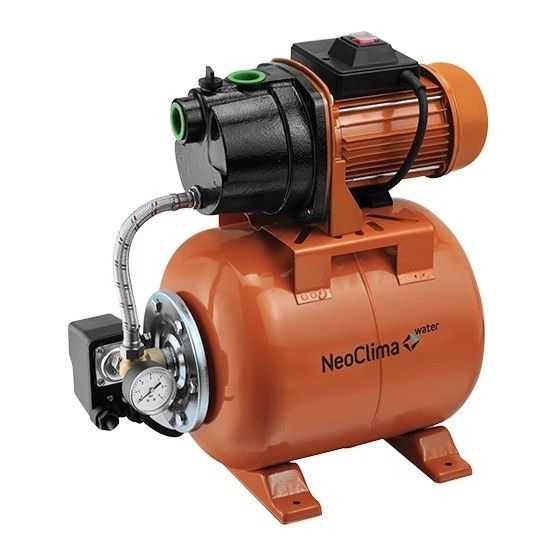

Насосная станция имеет конструкцию накопительного бака, или гидроаккумулятора. Такой механизм имеет мембрану, насос и блок контроля со шлангами для распространения воды. Работа станции основана на нагнетании воды в бак, пока там не установиться определённое давление. Далее вода поступает в трубопровод.

Принципы работы глубинного оборудования были описаны в первой части статьи. Если не вдаваться в подробности, они не особо отличны от работы станции.

Насосная станция, в отличие от глубинного аппарата, имеет большую продолжительность эксплуатационного срока. Зато погружной насос имеет меньшие габариты и проще в установке и ремонте, а также работает практически беззвучно.

Видео: выбираем аппарат для системы водоснабжения дома

Выбор остаётся за вами, в конце концов, вы должны всегда учитывать особенности своей местности, состав воды и глубину её расположения при выборе системы для закачки воды.

Оцените статью: Поделитесь с друзьями!

septik.guru

видео-инструкция по установке своими руками, особенности подключения, как выбрать, фото

Вопрос о том, как обеспечить свое загородное жилье автономным водоснабжением, актуален сегодня для многих домовладельцев. Уже никто не хочет носить воду ведрами из колодцев. Коромысло можно увидеть только на рисунках или в музеях.

На смену ведрам пришли насосы, которые самостоятельно качают воду в систему трубопроводов. Главное, сделать правильный выбор при оборудовании скважины водоподъемным механизмом.

Для обеспечения бесперебойного подъема воды из скважины очень важно правильно подобрать насосное оборудование.

Виды насосов

Любые насосы, которые используются для подъема воды из скважин, делятся на два типа по месту их установки.

Они могут быть:

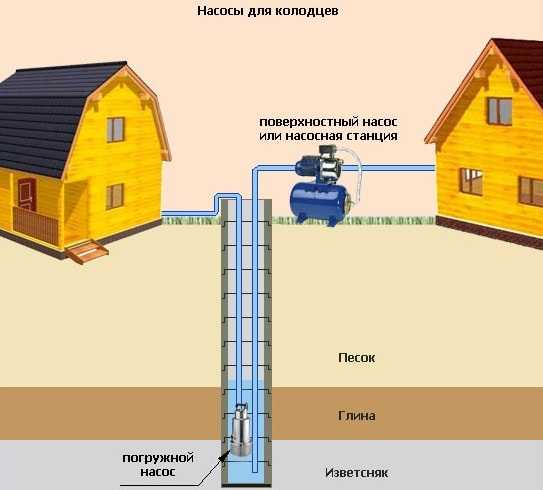

поверхностными, когда корпус находится рядом со скважиной или при помощи поплавка держится на поверхности воды, а воду качает из глубины скважины;
погружными, когда сам агрегат находится на глубине и подает воду по шлангам на поверхность.

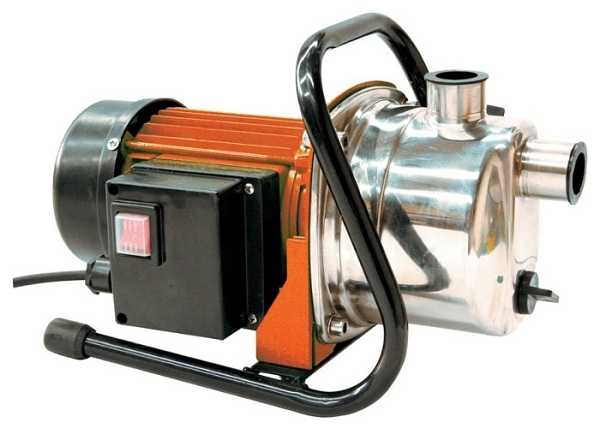

Поверхностные самовсасывающие устройства позволяют упростить процесс водообеспечения, но их возможность ограничивается малой глубиной забора воды.

Самыми распространенными в быту типами этих агрегатов являются поверхностные устройства.

Их применяют довольно широко:

для подъема питьевой воды из колодцев;
для подъема питьевой воды из скважины;
для откачки воды из затопленных подвалов;
для полива водой, откачиваемой из водоемов.

Минус этих механизмов состоит в том, что забор воды они могут осуществлять с глубины не более 8 метров. Соответственно, применять их для глубоких скважин с питьевой водой не получится.

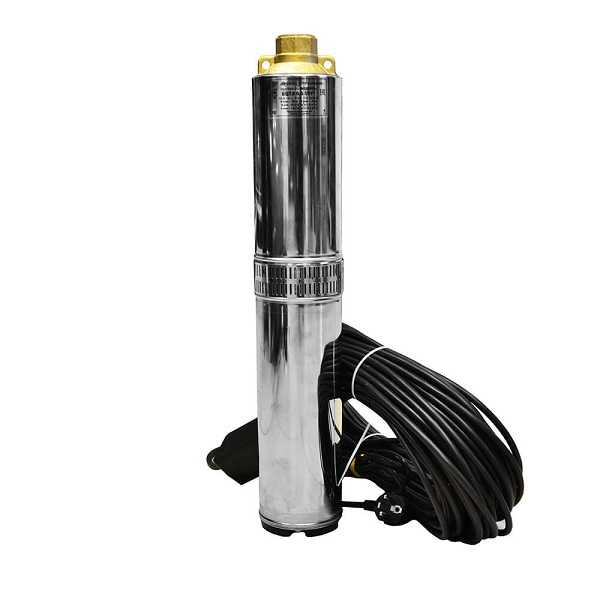

Скважинный центробежный насос многоступенчатого типа.

Для забора воды из скважин подходит насосное оборудование погружного типа, которое способно качать воду со значительной глубины. Погружные агрегаты различают по механизму качания воды.

Они бывают трех типов:

вихревыми, в которых перекачивание воды происходит за счет образования вихревого потока, они имеют рабочее колесо в виде плоского диска с короткими лопастями;
центробежными, перекачка идет за счет центробежной силы, которую создают вал с расположенными на нем гребными лопастями;
вибрационными, в которых перекачивание происходит за счет разности образующегося давления по разные стороны мембраны, которая и является основной конструктивной деталью.

Выбор необходимого типа агрегата осуществляется исходя из следующих параметров:

общей глубины скважины и уровня воды в ней;
общей потребности в потреблении воды;
фактических показателей расчетного напора воды в створе;
диаметра столба створа.

Наиболее распространены сегодня центробежные модели насосов погружного типа для подъема воды из скважин. Они обеспечивают достаточную производительность и могут работать даже с водой, в которой содержатся примеси песка.

Статьи по теме:

Применение центробежной силы

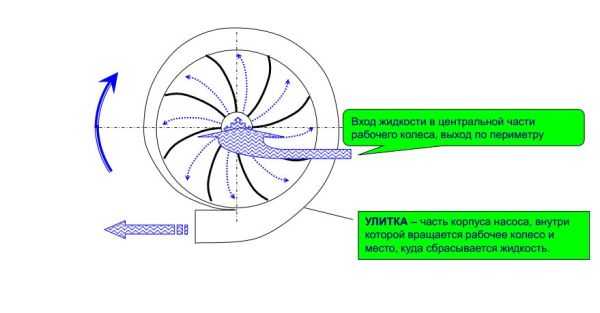

Принцип работы центробежных насосов.

Насосы, действие которых основывается на применении центробежной силы для подъема воды, получили в наше время широкое применение. Центробежный погружной насос для скважины перекачивает воду за счет вращения специального колеса, который закрепляется на валу.

Немного истории

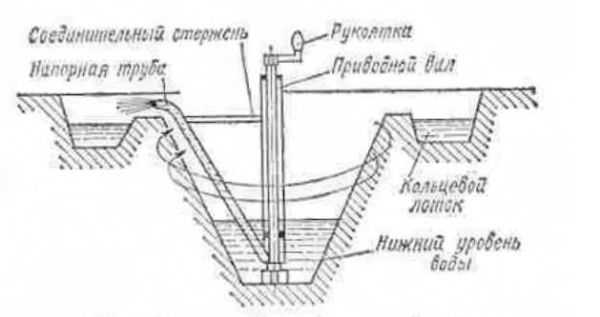

Первый центробежный насос, изобретение ЛеДемура.

Очень трудно сейчас определить, кто придумал первым использовать центробежную силу для подъема воды. Существуют известные эскизы, которые выполнил Леонардо да Винчи. По ним вполне можно предположить, что именно он первым предложил перекачивать воду за счет использования центробежной силы во вращающемся канале.

На практике первое известное устройство было опробовано в 1732 г. Его разработал ЛеДемур.

Суть этого насоса заключалась в следующем:

к вертикальному валу прикреплялась труба, жестко с ним связываясь соединяющим стержнем;
нижний конец трубы погружался в воду;
вал начинал вращаться, труба тоже приводилась во вращение;
центробежные силы вызывали перемещение воды в трубе.

Но распространение центробежные насосы получили только с конца 19 века. В это время появились тепловые, а затем электрические двигатели, что позволило создавать даже многоступенчатые агрегаты для глубоких скважин.

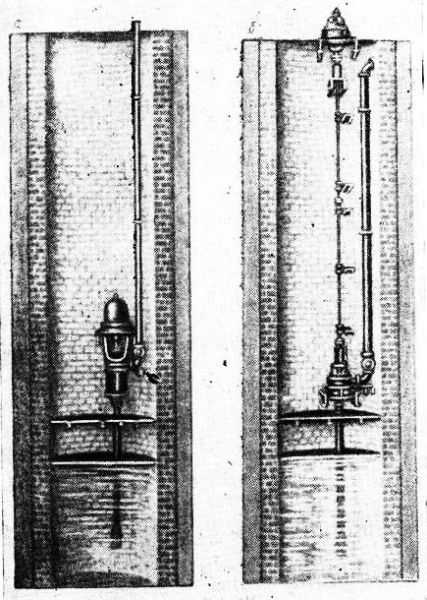

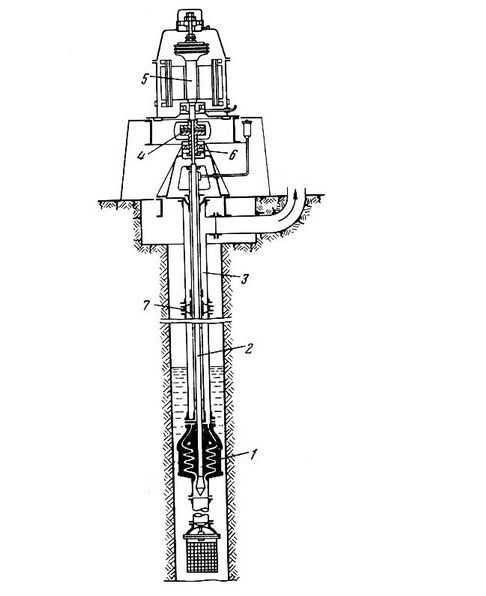

Принцип действия изобретения В.А. Пушечникова.

Русский инженер В.А. Пушечников разработал многоступенчатый насос на основе применения действия центробежной силы для скважин до 250 м глубиной.

Принцип устройства можно описать следующим образом:

эластичная муфта служит соединением приводного вала с электродвигателем;
масляная ванна находится непосредственно под муфтой;
в ванну помещен шариковый подшипник, который воспринимает на себя осевую нагрузку;
масло для смазки подается по колонне труб, подвешенных к опорной раме;
колонна и приводной вал опираются на подшипники, которые помещаются в крестообразных кронштейнах;
кронштейны установлены между стыками труб;
в самой опорной раме есть сальниковая коробка, под ней размещен патрубок для нагнетательных труб;
всасывающий штуцер насоса соединяется с всасывающей трубой, на трубе присутствует предохраняющая сетка.

Такая конструкция облегчает размещение насоса в скважине не очень большого диаметра. Самый первый насос этой конструкции был изготовлен в конце 1899 г. И был установлен на водокачке в Мытищах.

Испытания прошли успешно, вскоре были изготовлены такие скважинные центробежные насосы в количестве 19 штук, которые также были установлены на этой водокачке.

Глубинные насосы, действующие на основе применения центробежной силы.

Интересно, что выполнить этот заказ на изготовление агрегатов смогли только в Париже на заводе Фарко, хотя предложение о размещении заказа было выслано на 24 завода в разных странах. В технической литературе можно встретить название этого насоса, как «насос Фарко», а не по имени конструктора.

Принцип работы современных моделей

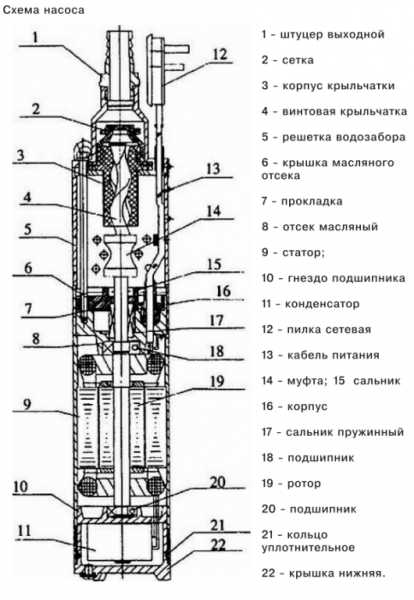

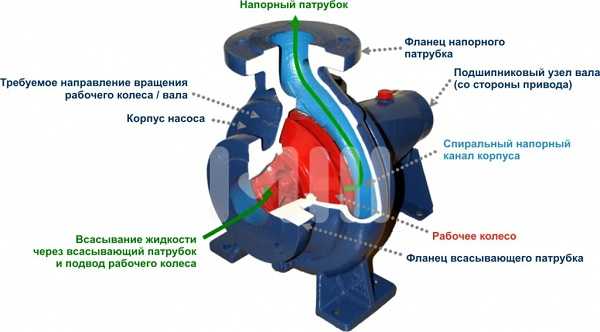

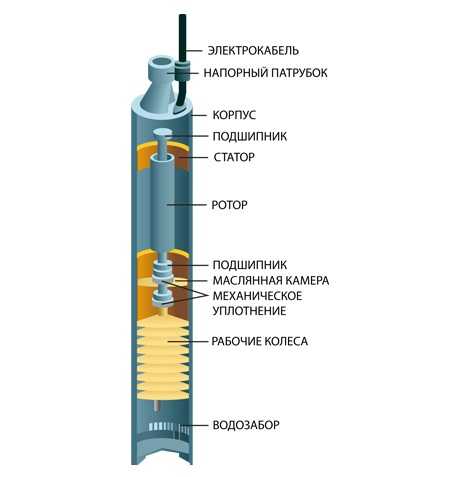

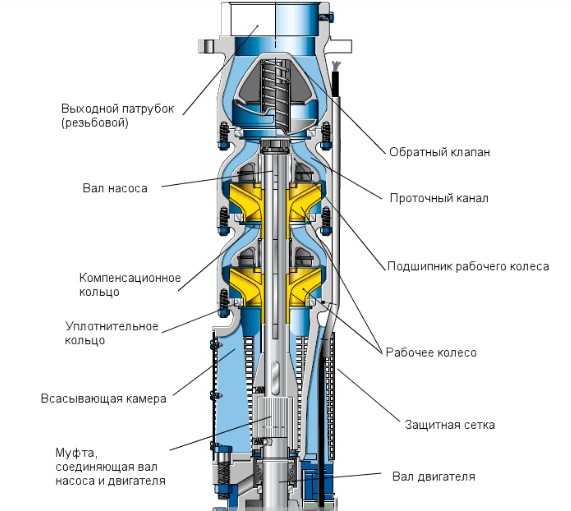

Схема устройства скважинного центробежного насоса.

Решая вопрос,как выбрать центробежный насос для скважины, необходимо понимать основные параметры, по которым различаются модели.

Различные центробежные насосы для скважины можно классифицировать следующим образом:

по числу имеющихся колес, если одно колесо, то устройства одноступенчатые, если больше, то многоступенчатые;
по напору, от низкого или среднего напора до высоких значений;
по способу подачи воды, односторонняя подача или двухсторонняя;
по способу, который применяется для отвода жидкости в спиральный канал из рабочего колеса, могут быть спиральные и турбинные;
по скорости хода, тихоходные, нормальные, быстроходные.

Важно. Несмотря на то, что цена многоступенчатых моделей дороже, чем одноступенчатых, многие предпочитают устанавливать именно их.Дело в том, что такие модели имеют больший запас прочности и не портится от содержания в воде различных примесей механического порядка.

Принцип работы данных механизмов происходит по следующей схеме:

подается вода, за счет быстрого вращения крыльчатки создается обильный поток;
центробежная сила действует, вытесняя воду от центров колес к дальним участкам;
повышается давление внутри, оно вытесняет жидкость в трубопровод;
давление в центре у рабочего колеса соответственно понижается;
вода поступает вновь через всасывающую трубу.

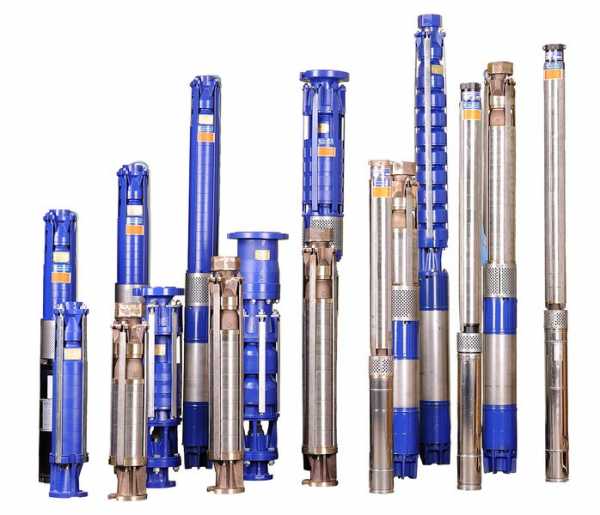

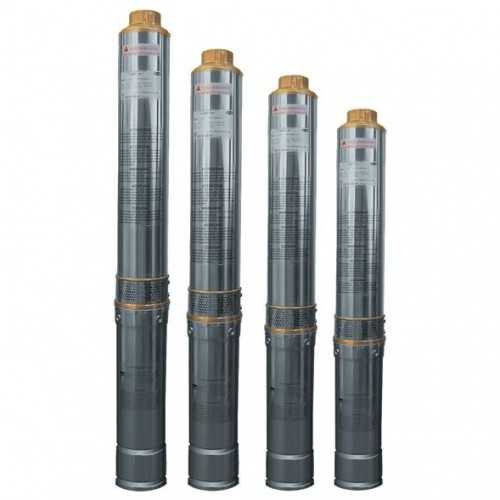

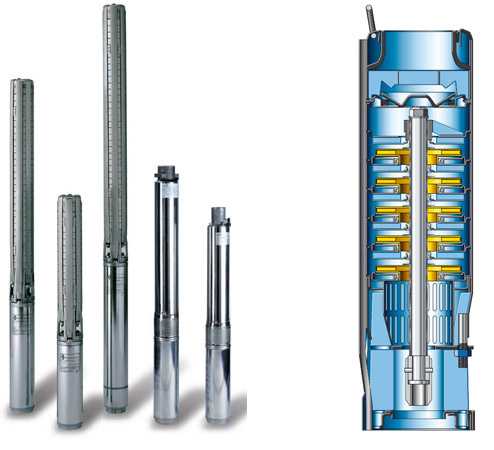

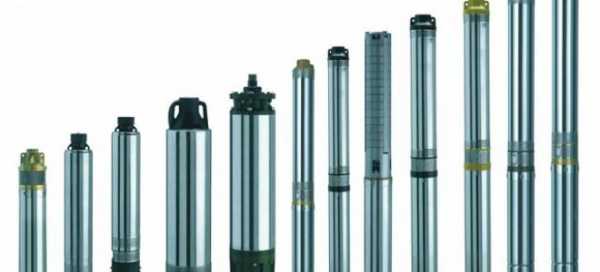

На фото показан внешний вид современных глубинных насосов центробежного типа.

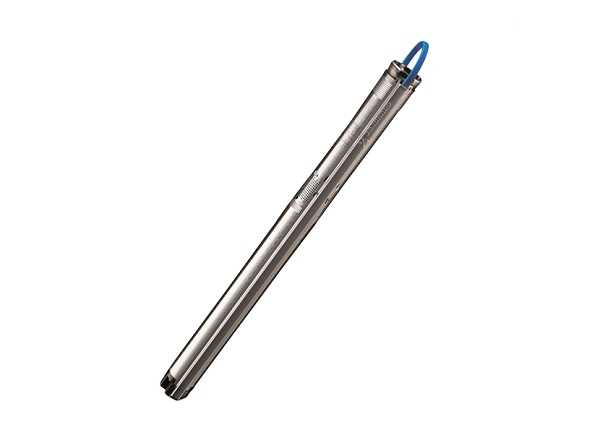

Глубинный насос с виду похож на цилиндр. Это позволяет размещать его в достаточно узких скважинах. Длина конструкции может быть от 0,5 до 2,5 метров, а диаметр составляет приблизительно 10 см. Несмотря на свои скромные размеры, эти устройства для скважин характеризуются отличной производительностью.

Важно. Необходимо следить, чтобы насос во время работы не касался стенок створа скважины.Если диаметр створа слишком мал, то необходимо защитить агрегат, надев на его корпус резиновое кольцо.

Установка центробежного насоса в скважину проводится специалистами, так как очень важно все сделать грамотно, если вы хотите пользоваться водой из скважины длительное время, не зная забот.

Агрегат опускают в скважину на глубину, предварительно закрепив его страховочным тросом к оголовку или крышке скважины. Электрический кабель подключается к насосу и также пропускается в специальное отверстие в оголовке.

С трубой насос должен быть соединен латунным фитингом. Второй конец этой трубы соединяется с выходом на крышке.

Если у вас есть опыт в монтажном деле, то можно своими руками выполнить подключение центробежного насоса к скважине. Главное, соблюдать все требования, которые описывает инструкция к конкретной модели.

Важно. При установке оборудования в скважине на глубине большей, чем 80 метров, применяют трубу, выдерживающую давление в 16 атмосфер.При меньшей глубине установки достаточно применение трубы на 12,5 атмосфер.

Резюме

Правильно подобранное насосное оборудование обеспечит работу системы подачи воды в бесперебойном режиме. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

kolodec.guru

Насосы для скважин — виды и монтаж своими руками

Насосы для скважин — устройства, предназначенные для подъема воды с большой глубины. Как становится понятно из названия, насосы этого типа устанавливаются непосредственно в пробуренную скважину, а из-за значительной степени погружения они получили второе название — глубинные.Глубинные насосы для скважин необходимы для обеспечения водоснабжения частных домов, объектов ЖКХ, предприятий, индустриальных зданий, а также для орошения и полива приусадебного хозяйства. Особенностью таких насосов является компактный размер, что позволяет осуществлять транспортировку воды даже из самых узких колодцев, приемлемый уровень напора и длительный срок эксплуатации.

Классификация глубинных насосов обширна: каждый вид имеет свои особенности.

Погружное насосное оборудование ↑

Используют для подъема воды из любых резервуаров. В отличие от прочих разновидностей, погружной насос размещается прямо в воде. Это указывает на необходимость при изготовлении применять высококачественные материалы, способные эффективно противостоять коррозии.По принципу действия агрегаты делятся на вибрационные и центробежные.

Класс вибрационных приборов

На сегодняшний момент являются самым экономичным вариантом. Помимо приемлемой цены, насосы вибрационного типа привлекают простотой конструкции и неприхотливостью в обслуживании.Данный вид насосного оборудования лишен подшипников и вращающихся элементов — самых уязвимых деталей любого механизма, требующих постоянного контроля над работой двигателя и смазки. Отсутствие вращающихся частей не только уменьшает нагрев прибора, но и предотвращает преждевременный износ.

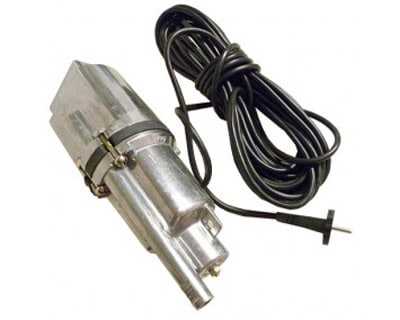

Вибрационный насос — наиболее экономичное решение

Принцип работы — прост. Он основан на создании магнитного пространства, при прохождении через катушку электричества. Когда ток затрагивает обмотку катушки, образуется магнитная область, которая втягивает сердечник, связанный со штоком, присоединенным в свою очередь к диафрагме из резины.

[include id=»1″ title=»Реклама в тексте»]

Диафрагма изгибаясь, создает в камере насоса пониженное давление. Вода поступает в камеру, далее — черед работы пружин. Диафрагма возвращается в исходное положение, создавая избыточное давление, перекрывающее клапан. Вода устремляется к потребителю через трубу выхода.

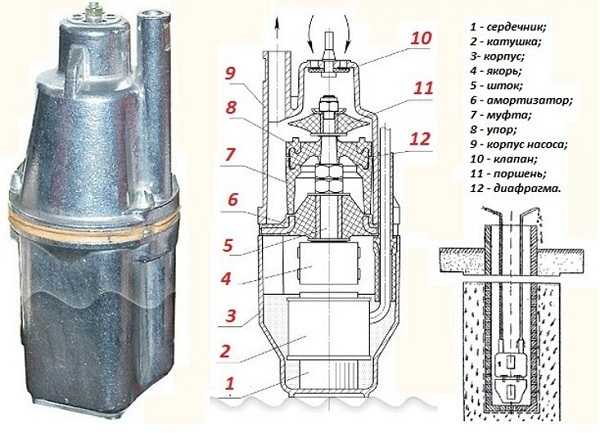

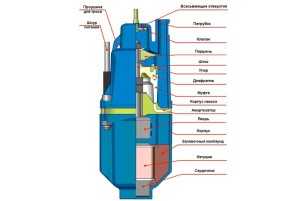

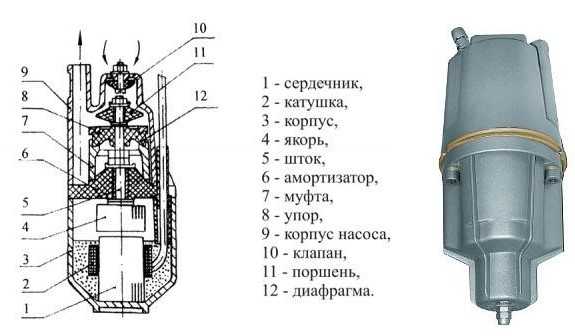

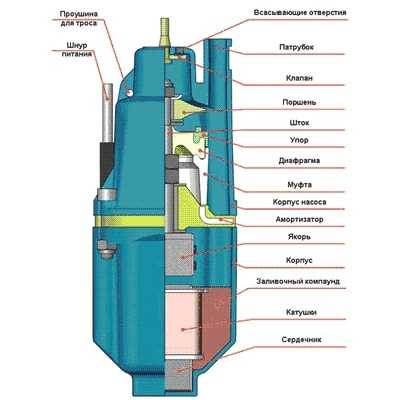

Устройство вибрационного насоса

Погружной вибрационный насос — идеальный прибор для перекачки воды из разных емкостей, полива огородов и садов, для откачивания воды из затопленных подвалов и организации водоснабжения производственных и бытовых зданий.

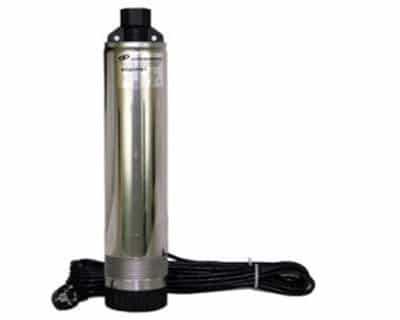

Центробежные насосы для скважин

Распространенный класс оборудования, с помощью которого можно перекачивать разные жидкости: холодную и горячую воду, кислотные и масляные растворы.Центробежный насос состоит из двигателя на вал которого крепится рабочее колесо с отверстиями для оттока и подачи воды. Принцип действия основан на передаче энергии вращающегося колеса, жидкости, которая находится между лопастями. Центробежная сила всасывает жидкость в корпус и создает разность давлений. Насос при этом работает непрерывно, подавая воду через выходную трубу.

Центробежный насос — возможность создания высокого напора при стандартной производительности

Центробежные насосы бывают самовсасывающие и нормальновсасывающие, каждый из которых подразделяется на одно- и многоступенчатые.Самовсасывающие насосы отличаются горизонтальным расположением корпуса. Они начинают работу тогда, когда всасывающий патрубок полностью заполнен воздухом. Нормальновсасывающий насос перед включением нужно, наоборот, заполнить водой.Многоступенчатые от одноступенчатых отличаются способностью развить высокий напор, тогда как производительность остается одинаковой.

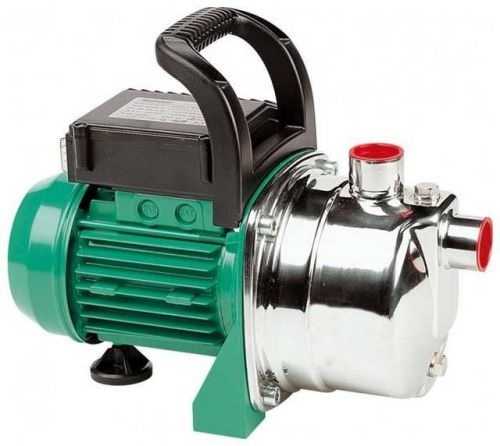

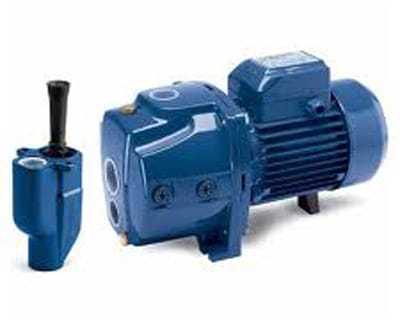

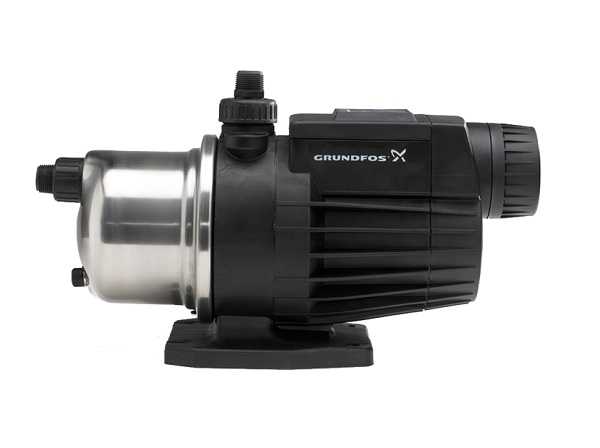

Поверхностные насосы для скважин ↑

Такое оборудование позволит с легкостью обеспечить дачу или загородный дом питьевой водой. Незаменимо оно при орошении приусадебных территорий.

Это важно! Поверхностные насосы не предназначены для перекачивания воды даже минимальной степени загрязнения.

Поверхностный насос не погружают в колодец или в скважину, в источник вводится только гибкий шланг

Насос остается во время работы на поверхности. В воду опускается лишь шланг. Глубина всасывания составляет 9 метров, но можно дополнительно приобрести эжекторы, позволяющие этот показатель увеличить.Перед работой поверхностный насос следует залить водой. Модели с автоматической системой запуска и выключения признаны более выгодными, т.к. потребляют мало энергии, защищены от перегрева и перекачивают воду намного лучше.

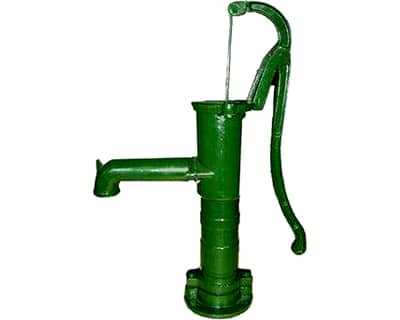

Агрегаты с ручным управлением ↑

Насосы используются для подачи и транспортировки жидкости без содержания абразивных компонентов, а также таких сред как алкоголь, пищевые масла, парафин, топливо.

Это важно! Недопустимо применение ручного насоса для перекачки эфира или углекислого сульфида. Температура перекачиваемого раствора не должна превышать +80 градусов.

Ручной насос для скважины имеет высоту всасывания до 9 метров (при наличии обратного клапана на конце водопровода). Эти насосы идеальны для наполнения трубопроводов насосных установок внушительных габаритов перед включением.Ручной насос состоит из корпуса, крышки, крыла, всасывающей части, рычага, 4-х клапанов и вала. Принцип работы заключается во вращении крыла при помощи ручного рычага так, что каждая из сторон участвует в процессе всасывания или вытеснения, обеспечивая непрерывное движение жидкости.

Ручной насос качает жидкость с разной степенью загрязнения и с разной плотностью

Существует большое количество ручных насосов, отличающихся внешним видом, техническими характеристиками и сферой применения. Одни предназначены для работы только с маслами и топливом, другие — с загрязненной водой.

Решили установить насос для колодца или скважины, но не знаете, какая модель подойдет именно вам? Наверно, большинство, пытаясь решить возникшую проблему, первым делом усядутся за компьютер и попытаются найти ответ на просторах интернета. Конечно, запрос «насосы для скважин: отзывы», может, несколько и прояснит затруднительную ситуацию, но для достоверного ответа на насущный вопрос виртуальных сведений явно недостаточно.

Параметры, определяющие выбор ↑

Итак, при выборе насоса, необходимо обратить внимание на некоторые моменты:1. Отметка основания скважинного дна. Информацию эту можно почерпнуть из паспорта скважины, выданного бурильной фирмой.2. Динамический уровень воды. Важная характеристика, отражающая скважинный дебит. Динамический уровень — это отрезок от земной поверхности до зеркала воды во время работы насоса. Дебит — максимальное количество жидкости, которое скважина выдает за единицу времени.

Это важно!Если над насосной установкой после ее работы в течение получаса остается значительное количество воды, значит, дебит неплохой.

3. Статический уровень воды — это расстояние от земли до водной глади. Перед измерением скважина не должна откачиваться некоторое время. От глубины скважины вычитаем показатель статического уровня и получаем величину скважинного водяного столба.4. Диаметр трубы.

Эти параметры можно замерить самостоятельно или прибегнуть к помощи специалистов.

Какой тип насоса выбрать? ↑

Если расстояние до поверхности воды не больше 9 метров, то можно приобрести поверхностный насос. Погружной насос тоже подойдет, но учтите, что глубина водоема должна превышать 1 метр. В противном случае, вместо воды вы рискуете получить ил, песок и воздух.

Немаловажное значение имеет источник жидкости. Если для питья вода берется из колодца, а для хозяйственных нужд — из реки, то лучше выбрать поверхностный насос, который можно перемещать, тогда, как с погружным этот номер не пройдет.

[include id=»2″ title=»Реклама в тексте»]

Если глубина залегания больше 8 метров и качество воды оставляет желать лучшего, то обратите внимание на центробежные насосы. При выборе особое внимание уделите показателям производительности и напора.Теперь, когда водяные насосы для скважин рассмотрены, и соответствующий тип устройства выбран, можно приступать к монтажу.

Установка насоса в кессон, устроенный для водоносной скважины

Скважинный насос следует монтировать на 10 метров ниже показателя динамического уровня. Если оборудование устанавливается на глубину больше 80 метров, то нужна труба на 16 атмосфер, если на глубину до 80 — 12,5 атмосфер.

Это важно!Обязательно установите на насосную установку обратный клапан.

Через латунный фитинг соедините насос с водоподъемной трубой. Переход с трубы должен быть металлическим и иметь втулку, препятствующую уменьшению диаметра трубы за счет напряжения компрессионного фитинга.

Монтаж скважинного насоса

Второй конец трубы нужно соединить с выходом оголовка посредством забивного латунного фитинга. С помощью кабельной муфты насос сообщаем с токопроводящим кабелем.Пластиковыми хомутами прикрепляем кабель в водоподъемной трубе через каждые 3 метра.

Это нужно знать!Вместо хомутов разрешается использовать изоленту.

К оголовку и насосу присоедините страховочный трос из нержавейки диаметром 5 мм. Не используйте тросы из черного металла и оцинкованной стали. Готово. Остается только опустить насос в скважину.

Посмотрите видео с перечислением дополнительных приборов для монтажа погружного насоса в скважину и подробным описанием технологического процесса установки:

Теперь вы знаете, как установить насос в скважину, и можете наслаждаться привычными удобствами даже вдали от городской цивилизации.

strmnt.com

центробежный или вибрационный, внутренний или внешний

Частные дома, удаленные от города, чаще всего не подключены к системе водоснабжения. Единственным выходом в такой ситуации становится обустройство колодца или скважины. Но чтобы вода поступала в дом, необходима установка насоса. По конструкции они могут быть погружными и поверхностными, но каждый из них имеет свои достоинства и недостатки. Поэтому крайне важно знать, какой насос лучше для скважины выбрать.

Содержание статьи

Внутренний или внешний

Поверхностные устройства предназначены для колодцев и скважин с небольшой глубиной. До поверхности воды не должно быть больше 8-9 м. Для скважин с большей глубиной устанавливаются погружные насосы, поэтому по-другому их называют ещё глубинными.

Поверхностные устройства ставятся снаружи скважины. Благодаря чему их легко и удобно обслуживать. Часто их устанавливают вместе с аккумулирующим бачком для стабилизации давления в системе. Но из-за того что поверхностный насос работает вне скважины, он издаёт много шума, а также занимает место. В итоге необходимо обустраивать для него площадь и сооружать постройку для поглощения звуков. Так как насос находится вне воды, его двигатель не охлаждается ей.

Схема расположения внутреннего и внешнего насоса для скважины

Погружные устройства делятся на несколько видов:

вихревые;
винтовые;
вибрационные;
центробежные.

Вихревые насосы имеют одно рабочее колесо. Оно втягивает воду во внутреннюю часть и выталкивает во внешнюю, за счёт чего и появляется вихрь. В момент прохождения воды через колесо увеличивается её скорость и давление. Конструкция этих насосов проста, поэтому они имеют невысокую цену. Но из-за этого у них низкий КПД и они неспособны работать с жидкостями, в которых есть песок или другие подобные примеси, так как это приводит к быстрому износу устройства.

Вихревые насосы рекомендуется использовать для скважин с низким дебитом или когда требуется малая подача воды.

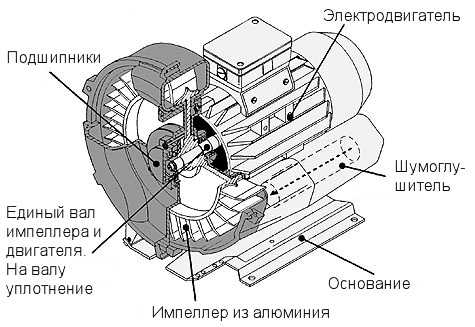

Устройство вихревого насоса

Основным рабочим элементом винтового устройства является винт (шнек). Вода, попадая внутрь насоса, постепенно нагнетается шнеком, в итоге появляется напор и жидкость вытесняется наружу. Так же как и вихревое устройство, винтовой имеет простую конструкцию и невысокую цену. Рекомендуется к использованию в скважинах с низким дебитом. Но по сравнению с вихревым насосом, винтовой более устойчив к примесям в воде.

Схема устройства винтового насоса

Вибрационный или центробежный

Вибрационное устройство способно выкачивать воду из скважин глубиной до 40 м. Имеют простую конструкцию и сравнительно небольшую цену. Вибрационный насос не требует постоянного техобслуживания, и имеет небольшой вес и габариты. Но он неспособен работать длительное время, а также может выдавать недостаточно сильный напор. Самый главный недостаток – из-за вибрации разрушаются стенки скважины, и она постепенно засыпается.

Схема устройства вибрационного насоса

Центробежный насос в отличие от вибрационного, работает без ущерба для стен скважины и не издаёт шума. Также существует большой выбор устройств этого типа с разными характеристиками.

Рабочее колесо центробежного насоса состоит из переднего и заднего дисков, а между ними находятся лопасти, направленные в противоположную сторону его движения. Именно от количества этих колёс и зависит высота напора, чем их больше, тем он выше. Поэтому центробежные насосы имеют разную высоту.

Обратите внимание! В отличие от всех предыдущих устройств, центробежные насосы способны работать длительное время, а также они более энергоэффективны.

Принцип работы центробежного насоса

Лучшие погружные насосы

Водолей БЦПЭ 0,5-32У

Характеристики устройства:

вес – 11 кг;
напор – 47 м;
номинальная мощность – 820 Вт.

Насос может работать только с чистой водой и температурой до +35°С. Устанавливается вертикально, диаметр выходного отверстия 1″. Дополнительно устройство оснащено защитой от перегрева и плавным пуском. Погружной насос Водолей БЦПЭ 0,5-32У работает бесшумно и имеет длинный кабель. Верхняя крышка сделана из металла, а не пластика как у многих других устройств. Пусковой конденсатор выносной и находится в коробке. В случае поломки его можно заменить.

К недостаткам насоса относят зависимость от напряжения в сети, поэтому рекомендуется дополнительно установить стабилизатор напряжения. Так как в случае его снижения, уменьшается напор.

Судя по отзывам пользователей, погружной насос Водолей БЦПЭ 0,5-32У надёжное устройство и способно работать длительный срок.

Grundfos SQ 2-55

Характеристики насоса:

вес – 5,2 кг;
напор – 68 м;
номинальная мощность – 1020 Вт.

Устройство рекомендуется использовать для выкачивания чистой воды без примесей. Диаметр выходного отверстия 1 «. Длина кабеля – 1,5 м. Насос можно устанавливать как в горизонтальном, так в вертикальном положении. Помимо плавного пуска и защиты от перегрева, имеется функция контроля за уровнем воды. Двигатель работает так же, как и у предыдущего устройства, бесшумно.

Насос Grundfos SQ 2-55 произведён в Дании, поэтому имеет высокое качество всех деталей и надёжен в эксплуатации. Единственный недостаток – очень короткий кабель.

Джилекс Водомет ПРОФ 55/75 Дом

Параметры устройства:

глубина погружения – 30 м;
напор – 75 м;
потребляемая мощность – 880 Вт;
есть защита от перегрева.

Диаметр выходного отверстия 1″, длина кабеля – 30 м. Устанавливать насос можно только в вертикальном положении. В комплекте с насосом идет запорная арматура, панель управления и гидроаккумулятор.

Насос Джилекс Водомет ПРОФ 55/75 Дом работает бесшумно и отлично держит напор. Управление панелью простое и интуитивное.

Беламос TF3-150

Параметры устройства:

глубина погружения – 80 м;
напор – 150 м;
потребляемая мощность – 1600 Вт.

Диаметр выходного отверстия 1 «. Длина кабеля равна 80 м. Монтируется устройство только в вертикальном положении.

Насос Беламос TF 3-150 может качать воду, содержащую не более 180 гр в м3 песка. Выдаёт постоянный и стабильный напор.

Лучшие поверхностные насосы

Marina CAM 80/PA

Технические характеристики поверхностного насоса:

глубина всасывания 8 м;
напор – 42 м;
вес – 7,2 кг.

Устройство Marina CAM 80/PA работает бесшумно и дополнительно оснащено датчиком контроля воды. Монтаж проводится только в горизонтальном положении. Диаметр отверстия — 1″.

Насос Marina CAM 80/PA выдает стабильный напор.

Обратите внимание! Среди пользователей он нередко используется для выкачивания первоначальной воды из скважины с большим содержанием примесей.

Grundfos MQ3-35

Максимальный напор устройства 33,8 м, глубина всасывания не более 8 м. Насос устанавливается горизонтально и весит около 13 кг. Оснащен датчиком, контролирующим уровень воды, защитой от перегрева, а также дополнительной функцией повышения давления.

Большинство пользователей довольно этой моделью, так как она не требует обслуживания длительное время и выдаёт постоянный и стабильный напор.

Основные недостатки – это короткий шнур длиной 2 м и большой вес. Устройство издает больше шума, чем указано производителем. Рекомендуется для выкачивания только чистой воды, без примесей, так как иначе детали изнашиваются в течение одного или двух лет, что приводит к поломке насоса.

Джилекс Джамбо

Модель 70/50 Ч-24 устанавливается в горизонтальном положении. Максимальный напор составляет 45 м. Длина шнура 1,5 м. Устройство оснащено гидробаком объёмом 24 л и полностью автоматизировано. Корпус выполнен из чугуна и имеет маленькие размеры. Возможна настройка давления. Все детали и соединения выполнены качественно и без люфтов.

Главный недостаток модели 70/50 Ч-24 Джилекс Джамбо – насос не имеет защиты от работы всухую, а также короткий кабель.

Вихрь ПН-1100Н

Центробежный насос этой модели предназначен для монтажа в горизонтальном положении. Максимальный выдаваемый им напор 50 м, глубина всасывания 9 м. Двигатель работает тихо, корпус выполнен из нержавеющей стали и имеет лёгкий вес. Насос рекомендуется для использования только с чистой водой.

Во время работы насоса нужно следить, чтобы он не работал всухую, так как устройство не укомплектовано датчиком контроля за водой.

Wilo PW-175EA

Максимальный выдаваемый напор этим насосом равен 35 м при глубине всасывания 8 м. Так же как и предыдущий модели поверхностного устройства, устанавливается горизонтально. Насос Wilo PW-175EA оснащён датчиками от перегрева и имеет компактные размеры. Потребляемая мощность 125 Вт. Устройство собрано надёжно и качественно, работает тихо.

Единственный недостаток, выявленный пользователями, – после длительного простоя, возможно, потребуется подтолкнуть крыльчатку для первого запуска (отвёрткой).

NeoClima GP 600/20 N

Насос может работать с глубиной всасывания до 8 м. Максимальный выдаваемый им напор – 35 м. Потребляемая мощность составляет 600 Вт. Устройство оснащено функцией от перегрева. Укомплектован гидробачком с объёмом 20 л. Рекомендуется для выкачивания только чистой воды.

Корпус насоса сделан из нержавейки. Двигатель работает бесшумно.

Обратите внимание! Хотя устройство и произведено в Китае, все детали выполнены и соединены качественно.

Судя по отзывам пользователей, возможно, потребуется регулировка реле давления, иначе насос не будет отключаться.

Как подобрать погружной насос для скважины

Как подобрать насос для скважины на собственном дачном участке

После бурения скважины и установки всего сопутствующего оборудования наступает очередь монтажа и подключения самого главного элемента водоснабжения, а именно скважинного насоса. Однако перед тем как его приобрести, нужно изучить основные характеристики скважины для того, чтобы с максимальной точностью подобрать необходимые параметры насосного агрегата.

Это, можно сказать, наиболее ответственный этап обустройства скважины. Ведь от того, насколько грамотно будет выполнен подбор насоса для скважины и его установка, во многом зависит производительность и долговечность системы водоснабжения, безопасность ее использования, а также качественный состав питьевой воды.

Скважинный погружной насос.

Скважинный насос

В этой статье будет предложена инструкция с описанием основных параметров скважинных насосов, которая поможет принять правильное решение в пользу того или иного агрегата.

Кроме того, читателю будут представлены главные критерии выбора, на которые следует обратить внимание при его покупке, а также краткое руководство о том, как правильно подобрать насос для скважины, обладающей теми или иными техническими характеристиками.

На фото показана схема водоснабжения загородного дома.

Поверхностные насосы

Для откачки воды из подземных скважин существует два типа насосных агрегатов: поверхностные и погружные. Как уже ясно из названия, поверхностные насосы устанавливаются на поверхности земли в непосредственной близости от устья скважины.

Они являются более дешевыми, простыми в установке и обслуживании, однако имеют некоторые особенности работы, которые существенно ограничивают их удобство и область применения:

Для их установки требуется специальное помещение.
Высокий уровень шума в процессе работы.
Необходимос

rusbyr.ru

устройство и применение насосов для скважин и колодцев

Как правильно подобрать оборудование для организации автономного водоснабжения? Наряду с обустройством источника водозабора (колодца, скважины) необходимо особое внимание уделить способу поднятия жидкости из них на поверхность. Для решения этой задачи чаще всего устанавливают погружные центробежные насосы.

Предназначение

Автономное водоснабжение состоит из нескольких элементов: источника питьевой воды, системы трубопроводов и механизмов создания давления для транспортировки жидкости. Их правильное проектирование и взаимодействие друг с другом являются залогом оптимальной работы.

Насосное оборудование является основной частью, которая должна решать следующие задачи:

Подъем питьевой воды из подземного источника до системы ее распределения.
Обеспечение требуемого показателя напора и объема.
Бесперебойная работа (в соответствии с условиями эксплуатации).
Максимальная простота управления и автоматизация процесса.

Одним из оптимальных решений, удовлетворяющих вышеописанным условиям, будет установка центробежных насосов. Наряду с простой и надежной конструкцией они обладают хорошими эксплуатационными свойствами. Их основная область применения – поднятие воды из скважин и колодцев. В зависимости от глубины устанавливают погружные центробежные насосы различной мощности. Для артезианских скважин этот показатель может достигать 50 м. Колодцы же в большинстве случаев имеют глубину до 7 м.

Принцип действия

Основой для правильного выбора и эксплуатации является схема работы, которая отличает погружные центробежные насосы от других устройств подобного назначения. Их конструкция соответствует условиям эксплуатации - находясь в жидкой среде, корпус не должен подвергаться коррозии. Так как в качестве силового агрегата используют электродвигатель, обязательным является его полная гидроизоляция во избежание поломок и сбоев в работе. Рассмотрим устройство погружного центробежного насоса. Типовой насос состоит из следующих элементов:

Электродвигатель – герметичная часть насоса, в которой установлен силовой агрегат. С помощью вала энергия вращения предается в следующий узел.
Лопастной отсек – располагается в нижней части устройства. Предназначен для создания давления, вследствие которого вода поднимается вверх.
Трубопровод – транспортный узел для перемещения жидкости к потребительской точке – системы водоснабжения дома или полива.

Насос изготавливается из материалов, не подверженных коррозии – полимеров высокого качества или нержавеющей стали. В нижней части корпуса располагаются приемные отверстия, которые выполняют функцию фильтра. Большие частицы мусора не попадают в насос. Во время вращения лопастей под действием центробежной силы происходит перемещение водных масс по приемной камере устройства. Одновременно с этим они выполняют роль охладителя двигателя, предотвращая его перегрев. Для своевременного запуска (остановки) к блоку управления насоса подключают поплавковые датчики уровня воды. Помимо них, к системе могут подключаться внешние управляющие элементы – сигнализатор давления в водопроводе дома или прямое включение (выключение).

Виды

В зависимости от технических характеристик, погружные центробежные насосы могут незначительно отличаться конструкцией. При выборе оптимальной модели следует учитывать состав и степень загрязнения воды, а также глубину ее залегания. Последний фактор будет напрямую влиять на мощность насоса.

Конструкция бытовых моделей относительно проста: двигатель вместе с крыльчаткой при работе формирует достаточный напор воды. Они отличаются простотой, надежностью, обладают небольшими габаритными размерами. Но если горизонт залегания питьевой воды находится достаточно глубоко – следует устанавливать сложные типы конструкции.

Для увеличения этого параметра центробежные погружные насосы для воды оснащаются более мощным двигателем, либо вертикальным шкивом с несколькими крыльчаткам. Благодаря этому они создают усиленный напор воды для поднятия ее на поверхность.

Подобные конструкции также используют для перекачки нефти. Они обладают хорошими эксплуатационными качествами, а главное – надежны.

Характеристики

Стандартный бытовой центробежный насос погружной выбирается, исходя из его технических характеристик. При этом следует обращать внимание на показатель мощности. Она является определяющим фактором при выборе определенной модели устройства. Помимо этого необходимо знать такие параметры устройства:

Объем перекачиваемой жидкости – л/мин.
Высота водяного столба. Определяет максимальную глубину скважины (колодца) и горизонтальную протяженность трубопровода.
Дополнительная комплектация – датчики уровня воды и аварийное отключение.

Корпус большинства устройств изготавливается из нержавеющей стали. В маломощных моделях, рассчитанных на небольшую высоту подачи воды, он может изготавливаться из полимерных материалов.

Условия эксплуатации

Современные погружные центробежные насосы должны работать в условиях, которые четко оговорены в инструкции. От этого будет зависеть не только качество работы устройства, но и его долговечность. К основным эксплуатационным характеристикам относятся состав и температура воды, степень ее загрязнения. Также следует особое внимание уделить стабилизации подаваемого напряжения.

Нередко погружные центробежные насосы для скважин устанавливают на приусадебных участках, где скачки тока - обычное явление. Электродвигатель не имеет эффективной защиты от подобных перепадов. Поэтому рекомендуется подключать устройство через блок стабилизации.

Установка

Основные правила монтажа подробно описаны в инструкции по эксплуатации. Если необходимо установить центробежный погружной насос для колодца, то следует продумать систему его фиксации. На корпусе насоса находится специальный крепежный элемент. Он необходим для установки погружного троса.

Материал его изготовления должен соответствовать таким требования:

Не подвергаться коррозии.
Нагрузка на разрыв должна превышать вес устройства минимум в 5 раз.

Запрещается опускать устройство только с помощью силового кабеля. Основная нагрузка должна ложиться на монтажный трос. Он крепится на поверхности: либо к поперечной балке на горловине скважины, либо на наружных защитных стенках колодца.

Обслуживание

В инструкции также указывается ориентировочный срок проведения профилактических работ. В основном они заключаются в проверке герметичности корпуса, замене резиновых уплотнителей на штоке двигателя и чистке контактов подключения. В случае непредвиденной поломки следует обращаться к представителям компании-производителя, либо в специализированную ремонтную мастерскую.

Также необходимо учитывать, что погружные центробежные насосы могут дополнительно комплектоваться фильтрами для предварительной очистки воды. Они устанавливаются на входном патрубке устройства и заменяются по мере загрязнения.

Советы по выбору

Перед приобретением необходимо четко знать условия эксплуатации, при которых центробежный погружной насос для колодца будет работать оптимально. Для этого рекомендуется придерживаться следующих рекомендаций:

Потребление воды. Скорость подачи воды должна соответствовать расчетным нормам.
Высота водяного столба. При его подсчете учитывается не только глубина колодца (скважины), но и горизонтальные участки. Для них применяется уменьшающий коэффициент 0,1. Если глубина скважины составляет 7 м, а горизонтальный трубопровод имеет протяженность 12 м, то минимальная высота водяного столба насоса должна составлять: 7 + 12 х 0,1 = 8,2 м.
Наличие датчиков уровня воды в комплекте.
Гарантия на оборудование, удаленность сервисного центра производителя оборудования.

Учитывая эти показатели, можно подобрать оптимальную модель насосной станции, которая обеспечит должный объем воды. Помимо этого, они могут выполнять функции осушения затопленных погребов и подвалов. Главное – учитывать состав жидкости и допустимые нормы ее загрязнения для конкретной модели насоса.

Благодаря этому они создают усиленный напор воды для поднятия ее на поверхность.

fb.ru
