Как правильно подключить розетку и выключатель. Как из выключателя сделать розетку и выключатель
Как сделать розетку от выключателя?
#1
Первый способ. Остаётся выключатель и добавляется розетка. ;Есть такие комбинированные розетки с выключателем. В данном случае контакты розетки соединяются параллельно контактам выключателя с помощью двух перемычек из провода сечением ;1,5-2.0 квадратных миллиметра. Вот как сделать розетку, не нарушая внешней вид стены.
#2
Устанавливается всё это вместо бывшего выключателя. Теперь на розетке есть на одном контакте ноль, а фаза приходит через лампочку. Напряжение падает. Чтобы ;было стандартное напряжение сети, равное 220 Вольт, необходимо вместо лампочки ввернуть автоматическую пробку. Тогда на розетке получается всё, как и должно быть. На одном контакте ноль, на втором фаза. И даже появилась защита в виде автоматической пробки, которая в случае чего защитит от перегрузки. Рекомендуется такой способ установки.
#3
Второй способ, посвященный тому, ;как сделать розетку от выключателя, состоит ;в полном демонтаже выключателя. На его место приобретается розетка. Желательно не дешёвая китайская, а настоящая, ;керамическая. К ней ;присоединяются провода, всё крепится с помощью боковых усов ;в коробке выключателя. Розетка установлена. Чтобы получить на контактах розетки 220 Вольт , необходимо удалить лампочку, патрон от неё, затем замкнуть провода, подключенные к патрону. Для этого ;используется соединительная колодка.Всё. Работа выполнена. Ни одного лишнего провода нет. Использовано только то, что было.
uznay-kak.ru
Как из выключателя сделать розетку и выключатель
Как из выключателя сделать розетку
Меняем розетку на выключатель При ремонте и перепланировке квартиры достаточно часто возникает вопрос: «Как из выключателя сделать розетку и наоборот?». Как известно нечего невозможного нет и если вы хотите выполнить такую рокировку, то мы вам с удовольствием в этом поможем. Ведь в этом нет нечего сложного, главное в точности следовать нашим рекомендациям.
На место розетки монтируем выключатель
Начнем с более простого варианта переделывания электроточки с розеткой в электроточку с выключателем для освещения. Чтоб выполнить такую рокировку нам нет необходимости штробить стену для новой проводки, достаточно лишь внести изменения в схему подключения.
Сразу оговоримся: штробить стены нет необходимости если провода от светильника и от розетки заведены в одну и ту же распределительную коробку. В противном случае без штробления не обойтись.
Переделка под одинарный выключатель
Прежде всего рассмотрим вариант с установкой одинарного выключателя. Он более простой и позволит вам сформировать общее представление о характере необходимых переключений.
Итак:
- Перед тем как из розетки сделать выключатель необходимо выполнить подготовительные работы. И первыми из них является снятие напряжения с тех цепей в которых предстоит работать, а также соседних к которым возможно случайное прикосновение. Лучше всего снять напряжение со всей квартиры или дома.
- Убедившись в отсутствие напряжения при помощи индикатора, демонтируем старую розетку. У нас остается торчать только два или три провода.
- Прежде всего давайте разберемся с этими проводами. Если у вас проводка в доме выполнена в соответствии с п.1.1.30 ПУЭ, то синий провод это нейтральная жила или ноль, а желто-зеленый провод — это заземление. Третий провод является фазным и может быть любого цвета.
Обратите внимание! В домах советской постройки провода заземления может не быть. Поэтому если у вас из стены торчит только два провода, то это фазный и нулевой. Если они у вас не обозначены цветами или вы не уверены в правильности этой маркировки, то это необходимо обязательно выяснить. Для этого просто разведите провода и подайте напряжение. Прикоснитесь к проводам индикатором-отверткой. При прикосновении к фазному проводу индикатор засветится.

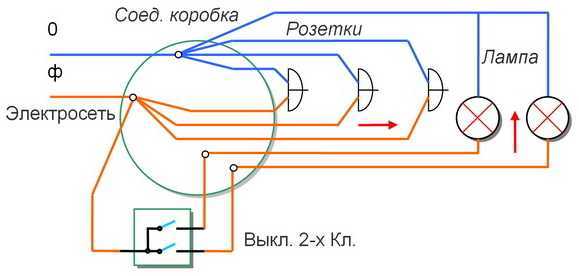

На фото представлена возможная схема подключения в распределительной коробке - На следующем этапе наша инструкция предполагает вскрытие распределительной коробки. Все дальнейшие переключения производим именно здесь. Для этого нам прежде всего необходимо определить провода, идущие к светильнику и нашей розетке.
- Если светильник был подключен к выключателю, то отключаем этот провод. Нулевой провод светильника при этом не трогаем и оставляем подключенным. Если же светильник не был подключен, то подключаем синий провод к нулевой клемме питающего кабеля.
- Для проводов, идущих к розетке производим обратную процедуру. Отключаем нулевой провод, а фазный провод не трогаем.
- Теперь соединяем вместе бывший нулевой провод от розетки и фазный провод от светильника.
- Осталось только установить выключатель на место розетки и подключить его. Как это делается мы уже рассматривали в других статьях нашего сайта и можно увидеть на видео, поэтому рассматривать это повторно мы не будем.
- Теперь осталось подать напряжение и привыкать к месту расположения вашего нового выключателя.
Переделка под двойной выключатель
Сразу отметим, что данный вариант возможен только при наличии провода заземления. В противном случае без работ по монтажу дополнительного провода от распределительной коробки к бывшей розетки не обойтись и цена данных работ будет не соразмерно высока.
Подключаем двухклавишный выключатель Итак:
- Двойной выключатель предполагает включение двух разных светильников или двух режимов работы одной многоламповой люстры. Поэтому дабы не повторятся вам сначала следует выполнить работы по подключению одинарного выключателя до пункта подачи напряжения.
- Теперь незадействованный пока провод заземления отключаем в распределительной коробке. Затем подключаем его к второму фазному проводу люстры или фазному проводу другого светильника.
- В месте подключения выключателя подключаем его ко второму выводу электроустановочного устройства. На этом наши работы окончены, и мы можем подавать напряжение.
Обратите внимание! Перед тем как выбрать розетки и выключатели на замену следует определить сечение имеющегося провода. Дело в том, что сечение провода должно отвечать номинальным параметрам подключаемых электроприборов. Особенно это касается использования провода заземления в качестве фазного. Ведь его часто делают несколько меньшего сечения. Поэтому если у вас есть такая возможность подключайте такой провод к светильнику меньшей мощности.
На место выключателя монтируем розетку
Теперь вы знаете как сделать из розетки выключатель, но и обратный процесс вполне возможен. Единственным нюансом является то, что светильник, который включает данный электроустановочный прибор окажется незадействованным, либо необходимо будет подключить его к другому выключателю.
Монтируем розетку на место выключателя Итак:
- Прежде всего снимаем напряжение с цепей, в которых нам предстоит работать и к которым вы можете случайно прикоснуться. Это является незыблемым правилом любых работ с электричеством.
- Теперь демонтируем выключатель. На его месте останется только два провода, торчащих из стены. Один из них будет фазным и второй тоже фазным. Только на один из них фаза подается от питающего данную группу провода, а на второй провод фаза подается только после включения выключателя. Провод заземления к выключателям обычно не подводят. Да и подключать его на выключателях обычно некуда.
- Теперь вскрываем распределительную коробку и находим провода, идущие к бывшему выключателю. Тот который подключается к проводу светильника – отключаем.
- Этот провод подключаем к нулевой жиле питающего кабеля данной группы. На этом наши переключения в распределительной коробке окончены.
- Теперь можно монтировать на место выключателя розетку и подключать ее как мы уже рассказывали в наших статьях. После подключения можно подавать напряжение и пользоваться розеткой.
Обратите внимание! При описанной выше замене особенно важно просмотреть нашу статью розетки и выключатели как выбрать правильно. Ведь для сети освещения провода достаточно часто имеют не такое уж большое сечение. А установка мощной розетки и подключение к ней большой нагрузки может привести к их перегоранию. Кроме того, нельзя включать в такую розетку нагревательные приборы и приборы в которых возможен пробой изоляции на корпус. Ведь наша вновь смонтированная розетка не имеет провода защитного заземления.
Вывод
Как видите выполнить замену розетки на выключатель и наоборот вполне можно выполнить своими руками. И для этого не надо обладать какими-то специфическими знаниями или выполнять пыльные и трудоемкие подготовительные работы.
Главное не забывайте о технике безопасности и правильно выбирайте электроустановочные изделия.
А во время эксплуатации не забывайте о возможных ограничениях мощности из-за сечения провода. И тогда ваша работа прослужит вам многие годы.
elektrik-a.su
Как подсоединить розетку от выключателя
Как правильно подсоединить розетку к стене? Именно такой вопрос возникает, когда вы решаете что-то изменить в своем доме, в частности - заменить устаревшую розетку на более новую.
- - отвертка
- - саморезы
- - измеритель сопротивления
etkfaza.ru
Можно ли из выключателя вывести розетку? И если да, то как это сделать?
выключатель ставится в разрыв, то есть там только фаза или только ноль. Отвести от выключателя розетку нельзя. Ищите коробку и от нее делайте отвод.
Нельзя. Там только фаза.
если закоротить лампочку то вместо выключателя можно ставить розетку
выключатель (включатель) размыкает (смыкает) один провод (фазу) купи пластиковый короб со скотчем 2х сторонним и проведи розетку из распределительной коробки
если ноль подтянуть от куда нибудь то можно, а так там только фаза одна
Вывести можно, но работать не будет!
Нет. Розетка включатся параллельно, а выключатель последовательно.
Можно! но мне не дают схему передать!
touch.otvet.mail.ru
Как правильно подключить розетку и выключатель
Розетки и выключатели подключаются к электропроводке в распределительной коробке, где производится коммутация проводов, скрутка и изоляция. Для монтажа в коробке к ней подводятся провода от распределительного щита, от розетки, от выключателя и от светильника, который будет управляться нашим выключателем. На простом примере рассмотрим, ка правильно сделать расключение в коробке.Для удобства понимания и для соответствия стандартов, которых придерживаются электрики в своей работе при монтаже электропроводке, обозначим провода по цвету и назначению. Желтый с зеленым провод это заземление. Синий — нейтраль. Черный(коричневый, красный, белый) — фаза. Для удобства монтажа и удобства монтажа сейчас кабели выпускаются именно с такой цветовой маркировкой.
Для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях напряжением используют провод СИП. Узнать, какая розничная цена провода СИП вы сможете на сайте www.mes-market.ru.
Разделим задачу на два этапа и сначала подключим розетку. Для этого находим кабель от распределительного щита и кабель от розетки. Очищаем кабели на 15 см от внешней оболочки и на 5 см каждый провод от изоляции. Провода разводим парами по цвету. Если провода скрутить и изолировать, то получиться, что розетка уже подключена, но нам еще нужно подключить 6 проводов.
Создадим схему для подключения светильника и выключателя (лампочка, люстра)Также зачищаем 2 кабеля и 6 оставшихся проводов. Теперь легче подключить простое, а сложное оставить на потом. Третий провод желто-зеленый от выключателя не используем — загибаем его в сторону. Такой же провод от светильника соединяем с желто-зелеными проводами от розетки и ввода. Синий провод от светильника подключаем к синим проводам от розетки и от ввода. Черный провод от выключателя подключаем к черному фазному проводу от розетки и от ввода. Синий провод от выключателя подключаем к черному проводу от светильника.Идеальный вариант когда получается четыре скрутки проводов, которые сильно скручиваются плоскогубцами и изолируются. Теперь у вас все должно работать и розетка и выключатель и светильник, подключенные по схеме
