Нарезаем резьбу на трубе отопления 3 4. Как нарезать резьбу на трубе своими руками. Как нарезать резьбу на нержавеющей трубе
Нарезка резьбы на трубе вручную: инструмент, клуппом

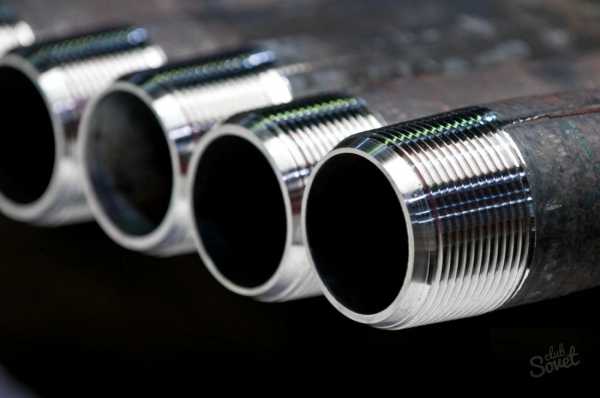

Как нарезать резьбу на трубе Правильное изготовление резьбы на трубе, используя специальный инструмент, надежно состыкует смеситель с трубами или подключит батарею к центральной отопительной системе.С помощью сварочного аппарата подключать сантехническое оборудование приходится в редких случаях на дачах, огородах, с целью защиты от воровства. Поэтому в большинстве случаях в бытовых условиях (в квартирах) такие узлы подключаются на изготовленной резьбе, без вредных сварочных процессов.
При замене смесителя для квартирной раковины умывания или обыкновенной ванны иногда можно натолкнуться на старые заржавевшие соединения трубопроводов, которые отсоединить обычным гаечным ключом практически невозможно. В этом случае изготовление резьбы является единственным оптимальным выходом, который делится на следующие этапы:

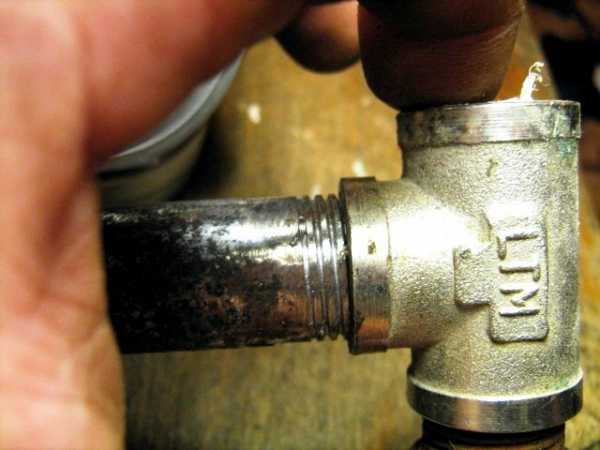

1. закрыть кран для прекращения подачи воды;2. в месте прикрепления смесителя обрезать заросший ржавчиной старый участок соединения труб болгаркой;3. выполнить нарезку;4. на трубу прикрутить аварийный краник или тройник;5. гибкой трубой (шлангом) присоединить выбранный смеситель для ванны или раковины к трубе.
Каждый хозяин квартиры или дома, применяя подходящий инструмент, сможет собственными руками изготовить резьбу, а также прикрутить кран к водопроводу без вызова опытного специалиста.Для качественного ее изготовления и надежного соединения существует два типа современных нарезающих приспособлений:
• плашка для нарезки;• клупп.
Используя такой инструмент можно без особого труда изготовить резьбу на различном трубопроводе для подачи воды или отвода канализационных стоков, который эксплуатируется в трубных бытовых сетях многоквартирных или частных домов.
Новичку по нарезке при использовании плашки необходимо помнить о недопустимости малейших наклонов инструмента в процессе нарезания, во избежание брака.
Основные понятия изготовления• создание это процесс преобразования внешней части водопроводной, канализационной или отопительной в винтообразную поверхность;• винтообразная часть это участок трубы для соединения/отсоединения ее с остальными трубами или узлами (краниками, тройниками и т. д.) при соответствующем вращении вокруг своей оси по/против часовой стрелке;
• шаг при нарезке резьбы один целый поворот (на 3600) присоединяемого на резьбе элемента трубы, крана (см. Применение шаровых кранов), вокруг своей оси.
Для надежного и плотного присоединения различных трубопроводов и установок к ним, выдерживающего скачки давлений в системе, необходимо изготовить трубную резьбу на соединяющихся элементах с одинаковым количеством резьбовых шагов.
Процесс выполнения
С целью изготовления резьбы своими руками следует иметь несколько специальных инструментов плашки различного диаметра или профессиональный набор нарезающих клупп.
Чтобы приступить к данному процессу, вначале необходимо выполнить:

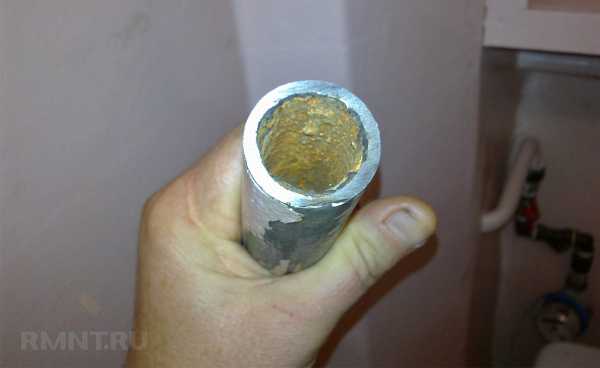

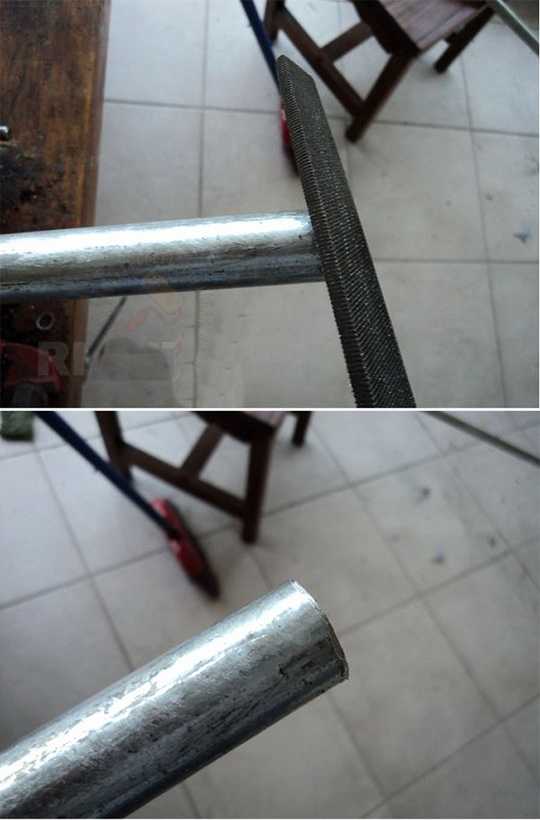

1. тщательно удалить грязь, ржавчину и краску с участка трубы под нарезание резьбы с помощью специальной бумаги (наждачки) или напильника. Зачистку этого участка произвести до металлического блеска;2. срезать напильником или наждачкой фаску на торце для образования гладкого вкручиваемого вхождения, нарезающего инструмента;3. применить для качественного нарезания необходимо только исправный инструмент;4. обязательно смазать трубу и нарезающий прибор для более качественного исполнения нарезки и тщательного удаления металлической стружки.
Пошаговое изготовление при использовании различных специальных инструментов
При использовании плашки необходимо действовать в следующем порядке:
1. зафиксировать нарезаемую трубу одним из доступных способов тисками, прикручиванием и т. д., для организации неподвижности ее в процессе работы;2. плашку установить в специальный держатель и затянуть ее крепежами;3. обработать нарезаемый участок и режущую часть плашки смазкой;4. точно расположив режущий прибор на торце выполнить по часовой стрелке первый поворот (шаг) резьбы;5. следя за строгой перпендикулярностью держателя плашки по отношению к обрабатываемой трубе нарезать необходимое количество шагов резьбы;6. закрутить плашку еще раз по готовой резьбе для полировки разрезов.
Использование клуппа
Нарезающий клупп это модификация обычной плашки, оснащенная дополнительно приспособлением для организации направления и трещоткой, с целью упрощения способа нарезки. На рынке клупп предлагается обычно в виде набора инструментов для нарезки резьбы.
При использовании клуппа необходимо действовать в таком порядке:
1.установить в трещотку нарезной клупп выбранного из набора диаметра;2.обработать смазкой нарезаемые и режущие части трубы и клуппа;3.надеть приспособление для направления клуппа (направляющую) на торец;4.вращая трещотку по часовой стрелке, нарезать все шаги резьбы;5.в процессе вращения прибора продолжать смазывать нарезаемые и режущие части трубы и клуппа.
Причины возникновения дефектов. Как избежать бракованных изделий?
Условием для возникновения брака при нарезании может стать невыполнение одного из следующих правил:
1.диаметр обрабатываемой трубы должен соответствовать диаметру изготовляемой резьбы;2.применять только исправные приборы заточенные, четко отцентрированные;3.необходимо смазывать изделие и прибор машинным маслом (жидкость специальная для резьбы) как перед нарезанием резьбы, так и в процессе работы;4.выполнять работы должен опытный специалист.
Можно сделать вывод о том, что для надежного и плотного присоединения различного сантехнического оборудования к трубным системам водоснабжения, отопления или канализации, а также труб между собой, необходимо обязательно придерживаться описанных выше правил, при строгом выполнении которых вероятность появления дефектов существенно снижается. Для облегчения выполнения этих правил рекомендуется иметь при себе набор специальных инструментов для нарезки.
o-trubah.com
Нарезаем резьбу на трубе отопления 3 4. Как нарезать резьбу на трубе своими руками
Иметь собственное жилье в нынешние кризисные времена является большим счастьем. И неважно речь идет о городской квартире или о частном доме. В любом случае человек чувствует твердую почву под ногами среди этого моря нестабильности. Лишь бы был собственный дом, а всю работу по его благоустройству можно сделать собственными руками. Конечно, для этого нужно иметь большое желание, хороший инструментарий. А что касается навыков, то их вполне можно приобрести в процессе выполнения различных мероприятий. Естественно не обойтись и без теоретического изучения основ производства тех или иных работ. В рамках же этой статьи предлагаем разобрать тему о том, как нарезать резьбу на трубе. Естественно нас интересуют самые популярные способы выполнения этой операции в условиях домашней мастерской.

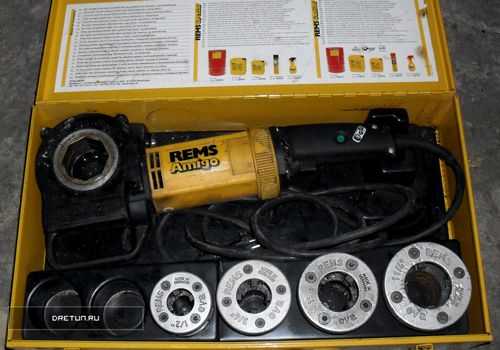

Вариант №1: Используем электрический резьбонарезатель
Как и многие современные бытовые электрические устройства электрический резьбонарезатель очень прост и удобен в использовании. А это особенно актуально, когда речь идет о нарезании резьбы на заготовках небольших размеров. Нет нужды ломать голову над тем, как надежно зажать трубу.
Обычно в комплект такого устройства входят лерки разных диаметров и само электрическое устройство, с мощным редуктором возвратного хода. Кусок трубы зажимается в специальные направляющие тиски-держатель. А дальше все просто – нажимаешь на курок большим пальцем правой руки и выполняешь нарезку резьбы.
На фото представлены две плашки: одна высококачественная, а другая – дешевая. В принципе, разница видна даже невооруженным глазом, и какие либо комментарии вряд ли нужны. Лишь заметим, что недорогой инструмент будет выполнять хорошую резьбу непродолжительное время, буквально через несколько случаев применения нанесенная резьба уже не будет иметь нужную глубину.
Какой должна быть сама труба?

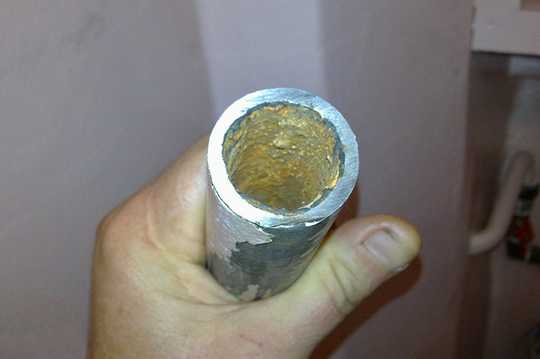

Перед тем как сделать резьбу на трубе, необходимо выполнить определенную подготовительную работу. Это в первую очередь касается труб, которые уже использовались. Если она была окрашенной, то от слоя краски нужно избавиться. Тоже самое следует сделать и со слоем строительного материала, застывшего на внешней поверхности трубы.
По окончанию нарезки резьбы нужно вооружиться фонариком и тщательно осмотреть полученное соединение. Если в работе трубы б/у, то очень даже может быть, что в швах резьбы образовались сквозные прорези по причине износа материала. Тогда нужно будет подумать о другом варианте соединения трубопровода или вообще замене поврежденного участка.
Зачем вообще нужна резьба?
Мы вроде бы и разобрали два самых популярных варианта нарезки резьбы на трубу, но может возникнуть логичный вопрос о том, зачем это вообще нужно, если практически все трубопроводы сегодня выполняются из пластика различных видов, во всяком случае, в быту? Ответ очень прост – соединить металлическую трубу и пластиковую можно только посредством резьбового соединения, и никак иначе. А такие конструкции пока встречаются в индивидуальном жилище очень часто.
Любой владелец городской квартиры или частного дома задумывается о благоустройстве своего жилья . В подобной ситуации хозяин помещения должен обладать хорошим инструментарием и определёнными навыками.

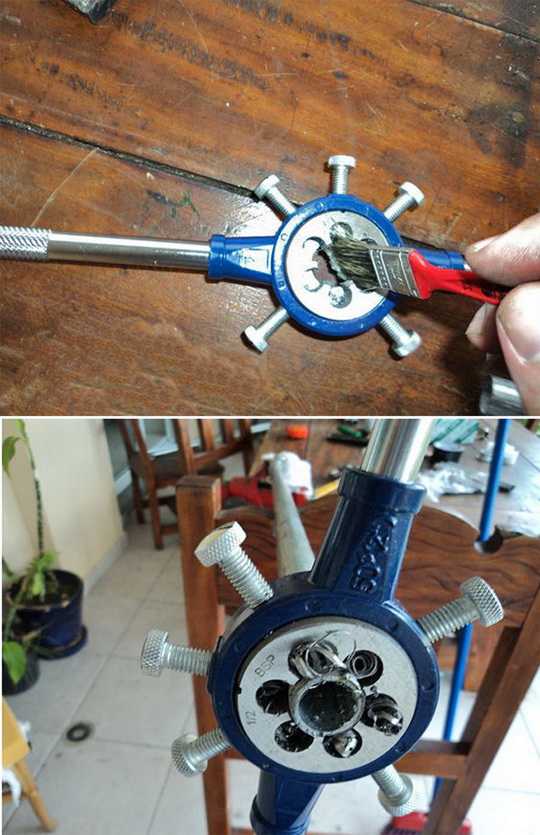

Плашка- инструмент для нарезания резьбы в ручнуюВ этой стать подробного говорится о том, как нарезать резьбу на трубе собственными руками - как нарезать резьбу метчиком вручную.
Для чего нужна резьба

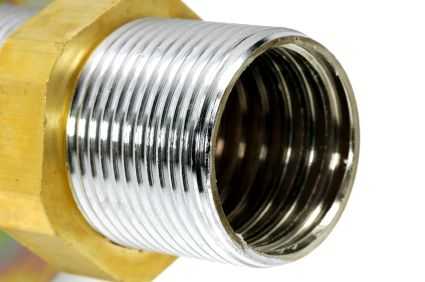

Канавка в виде винта с постоянным шагом и сечением, которую наносят на болты, винты и гайки.
Владельцы жилых помещений чаще используют трубки с дюймовой резьбой.
Основным параметром подобного резьбового соединения считается диаметр, который считают в дюймах, и количество нарезанных по длине дюйма витков (1 дюйм равен 25,4 мм).
При благоустройстве дома чаще используется цилиндрическая трубная дюймовая резьба.
В итоге при соединении металлической трубки с пластиковой владельцы частных домов в быту чаще используют только резьбовое соединение. В подобной ситуации можно легко нарезать
mizhu.ru
Водопроводные трубы металлические размеры. Как нарезать резьбу на трубке: легкий способ
- 1 Приёмы нарезки резьбы
- 2 Состав инструмента
- 3 Порядок нарезки внешней резьбы на водопроводной трубе
- 4 Нарезка внутреннего резьбового соединения
- 5 Возле стены
- 6 На нержавеющей трубе
- 7 Видео
Самостоятельная нарезка резьбы на трубах различного класса требует от исполнителя определённых навыков и знания всех тонкостей этой процедуры. В этой статье мы хотим ознакомить вас с тем, как нарезать резьбу на трубе своими руками (на водопроводной трубе, на нержавеющей трубе).
Освоение техники нарезки резьбы позволит вам самостоятельно заниматься ремонтом водопроводных и отопительных сетей, а также любой бытовой техники, включающей в свой состав трубные изделия.
Приёмы нарезки резьбы
Нарезка резьбы вручную
Техника нарезки резьбы на трубных заготовках предполагает применение следующих приёмов:
- использование специальных резьбовых гребёнок и резцов;
- накатывание резьбы посредством круглых (плоских) плашек;
- подготовка резьбового соединения с использованием «классических» метчиков и плашек;
- нарезка резьбы с помощью специальных фрез.
Таким образом, подготовка резьбовых соединений в домашних условиях возможна лишь при наличии определённых приспособлений и инструмента. В предлагаемой вашему вниманию статье мы подробно рассмотрим метод нарезки резьбы с помощью специального резьбонарезного комплекта (так называемого «клуппа»).
Состав инструмента

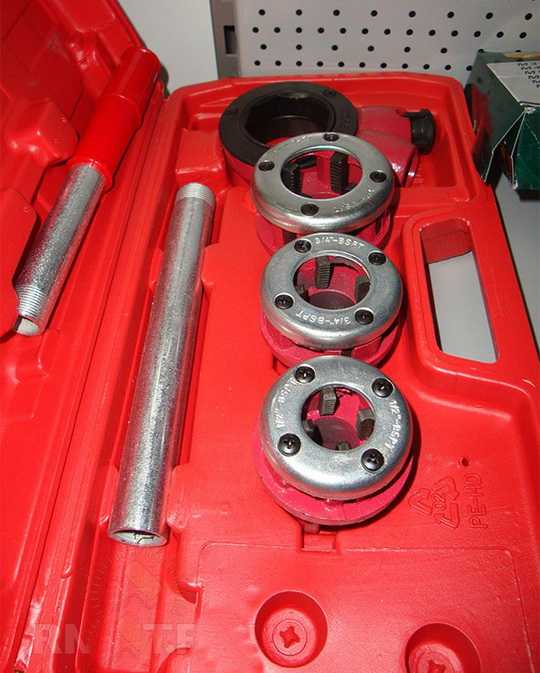

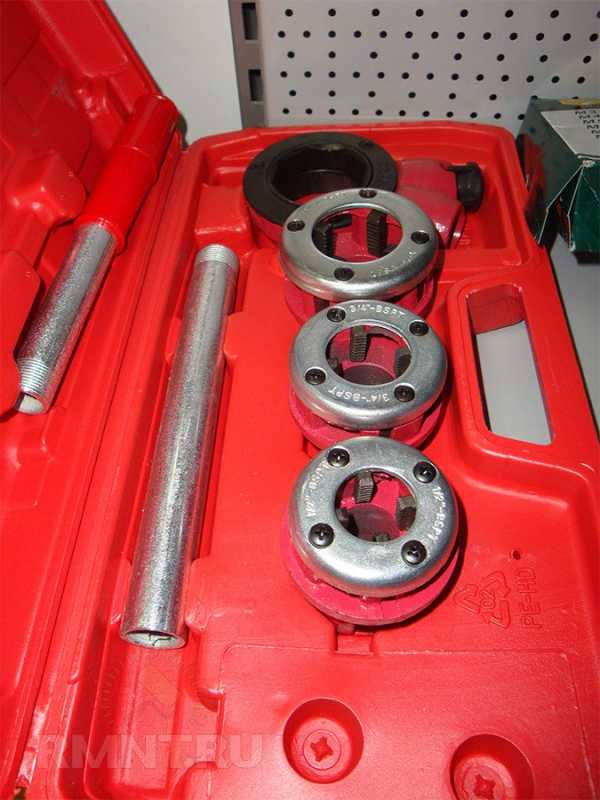

Ручной клупп-набор
Электромеханический резьбонарезной комплект под названием «клупп» используется совместно с набором радиальных плашек различного диаметра, предназначенных для нарезки резьбы на трубных заготовках любой размерности. Кроме самого приспособления, для нарезки резьбы вам потребуются следующие инструменты и материалы:
Сразу же обращаем ваше внимание на то, что работать с электрической шлифовальной машинкой допускается лишь при наличии перчаток и защитных очков.
Порядок нарезки внешней резьбы на водопроводной трубе
Делаем резьбу
В первую очередь с помощью шлифовальной машинки срезается часть водопроводной трубы со старой резьбой или её участок, повреждённый коррозией.
Для образования качественного среза, гарантирующего удобство проведения всех последующих операций, сразу после разметки отрезок трубы жёстко фиксируется с помощью газового ключа или зажимается в тиски. Далее на подготавливаемом участке трубы срезается тонкая фаска, что заметно облегчает вращения плашки. Для облегчения её скольжения по резьбе участок нарезки смазывается машинным маслом.
В процессе нарезки резьбы держатель плашки вращается по часовой стрелке; но после образования нескольких ниток направление его вращения меняется на обратное. Использование этого приёма позволяет освободить рабочую зону от отработанных металлических стружек.
Нарезка резьбы на стояке
Длина резьбового соединения не должна превышать 1-го см, что соответствует стандартному показателю для большинства бытовых трубопроводных сетей. По окончании процедуры нарезки резьбы обработанный участок очищается от металлической стружки, а затем тщательно протирается ветошью или тряпкой.
Нарезка внутреннего резьбового соединения
Нарезка внутренней резьбы
Перед нарезкой резьбы на трубе в её внутренней полости, вам необходимо будет измерить диаметр трубного отверстия. Исходя из полученных данных, вы сможете выбрать рабочий инструмент (метчик) требуемого размера. Обратите внимание на то, чтобы длина выступающего из стены отрезка трубы была длиннее нарезаемой резьбовой части на несколько миллиметров.
После того как вы окончательно определились с требуемым диаметром внутреннего отверстия, след
ongun.ru
Как нарезать резьбу на трубе
Самостоятельная нарезка резьбы на трубах разного класса потребует от исполнителя особых навыков и знания всех нюансов такой процедуры. В данной статье мы хотим ознакомить вас с тем, как порезать резьбу на трубе собственными руками (на водопроводной трубе, на трубе из нержавейки).
Освоение техники нарезки резьбы даст возможность вам без посторонней помощи делать ремонт водопроводных и отопительных сетей, и также любой техники для дома, включающей в собственный состав трубные изделия.
Приёмы нарезки резьбы
Нарезка резьбы ручным способом
Техника нарезки резьбы на трубных заготовках предусматривает использование следующих приёмов:
- применение специализированных резьбовых гребёнок и резцов;
- накатывание резьбы при помощи круглых (плоских) плашек;
- подготовка соединения резьбового типа с применением «традиционных» метчиков и плашек;
- нарезка резьбы при помощи специализированных фрез.
Подобным образом, подготовка соединений с резьбой дома вероятна лишь при существовании конкретных устройств и инструмента. В рекомендуемой для вас публикации мы детально рассмотрим способ нарезки резьбы при помощи особенного резьбонарезного комплекта (как говорят иначе «клуппа»).

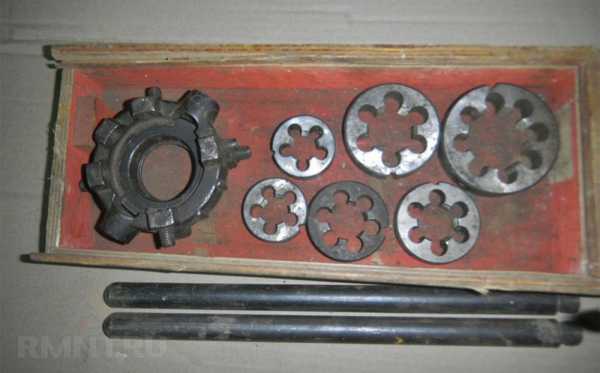

Состав инструмента

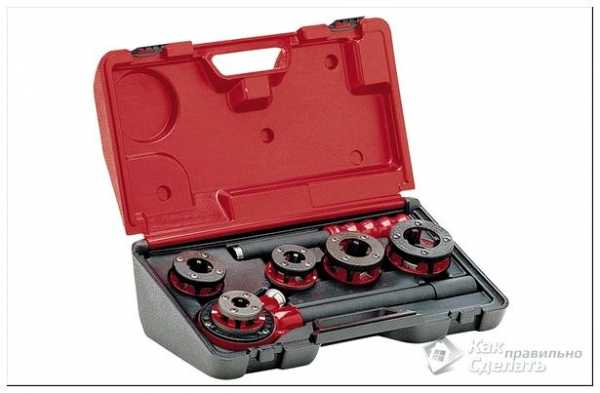

Ручной клупп-набор
Электромеханический резьбонарезной набор с названием «клупп» применяется одновременно с набором радиальных плашек разных диаметров, которые предназначены для нарезки резьбы на трубных заготовках любой размерности. Помимо самого устройства, для нарезки резьбы вам будут нужны следующие материалы и материалы:
- Метчики для быстрой нарезки внутренней резьбы.
- Механичные тиски, применяемые для фиксации трубных заготовок.
- Машинка для шлифовальных работ, которая предназначена для подготовки участков нарезания резьбы.
- Смазочные масла.
Тут же стоит обратить Ваше внимание на то, что трудиться с электрической машинкой для шлифовальных работ разрешается лишь при существовании перчаток и защитных очков.
Порядок нарезки внешней резьбы на водопроводной трубе
Делаем резьбу на трубе
Первым делом при помощи машинки для шлифовальных работ срезается часть водопроводной трубы с устаревшей резьбой или её участок, повреждённый коррозией.
Для возникновения хорошего среза, обеспечивающего удобство проведения всех дальнейших операций, сразу после размечивания сгон жёстко крепится при помощи газового ключа или зажимается в тиски. Дальше на подготавливаемом участке трубы срезается изящная фаска, что ощутимо делает легче вращения плашки. Для легкости её скольжения по резьбе участок нарезки смазывается машинным маслом.
В процедуре нарезки резьбы держатель плашки вращается по часовой стрелке; но после возникновения нескольких ниток назначение его вращения меняется на обратное. Применение этого приёма позволит высвободить зону для работы от отработанных железных стружек.

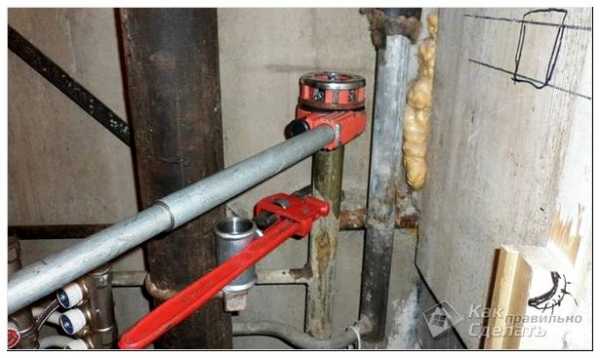

Нарезка резьбы на стояке
Длина соединения резьбового типа не должна быть больше 1-го см, что подходит обычному показателю для многих бытовых сетей трубопроводов. По завершении операции нарезки резьбы обработанный участок очищается от железной стружки, а потом аккуратно протирается ветошью или тряпочкой.

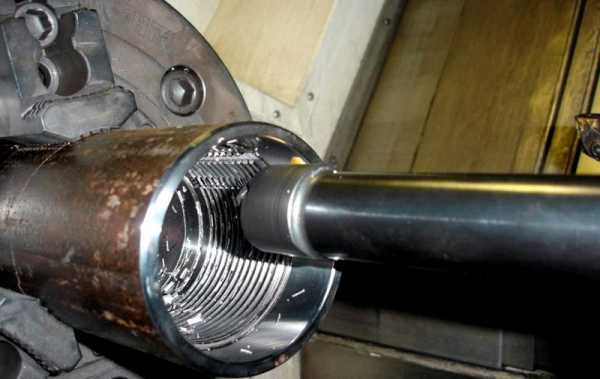

Нарезка внутреннего соединения резьбового типа
Нарезка внутренней резьбы
Перед нарезкой резьбы на трубе в её внутренней пустоты, вам потребуется обмерить диаметр трубного отверстия. Исходя из данных которые получились, вы сможете подобрать инструмент для работы (метчик) необходимого размера. Посмотрите на то, чтобы длина выступающего из стены патрубка была длиннее нарезаемой резьбовой части на пару миллиметров.
Как только вы целиком сформировались с требуемым диаметром внутреннего отверстия, следует рассверлить его до размера, хорошего для резки резьбы.
В процедуре рассверливания необходимо тщательно смотреть за положением вводимой части сверла, которая не должна уклоняться от вертикали.
По окончании мероприятий по подготовке в трубное отверстие вводится метчик необходимого диаметра с одновременным вращением его основания по часовой стрелке. Вращение выполняется при помощи как говорят иначе «воротка», входящего в инструментальный комплект.
Порядок подготовки внутритрубной резьбы предусматривает применение следующего инструмента для работы:
- метчика под обозначением №1, предназначенного для подготовительной (черновой) «прогонки» резьбы. Конструкция этого метчика такая, что при его применении снимается до 70% материала;
- метчика под №2, используемого для окончательной (чистовой) нарезки резьбы. Воспользовавшись его помощью срезаются другие 30% трубного материала.
Подобным образом, для получения высококачественной и настоящей резьбы вам в первую очередь нужно будет «пройтись» по внутренней пустоты трубы метчиком №1, а потом повторять ту же самую операцию, воспользовавшись метчиком №2. Все указанные работы должны сопровождаться введением в зону для работы маленьких частей машинного масла.

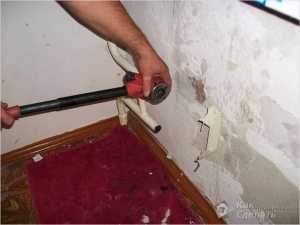

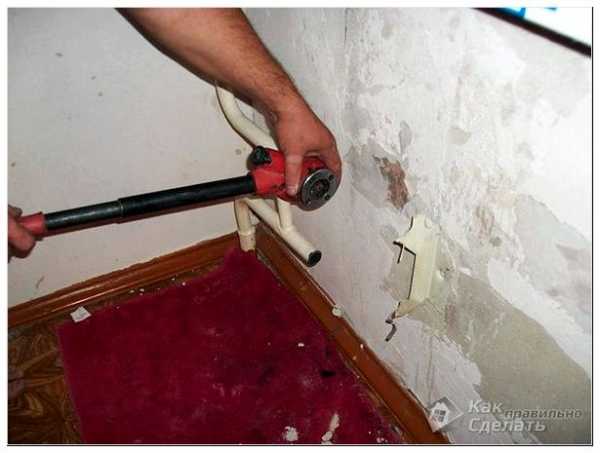

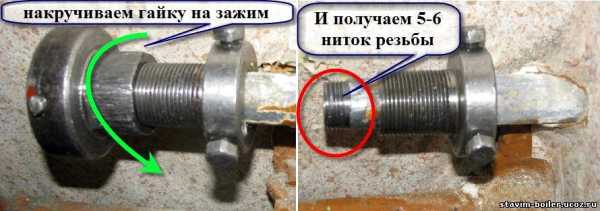

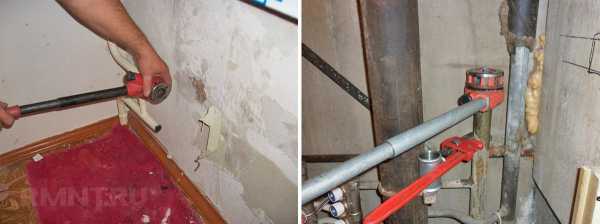

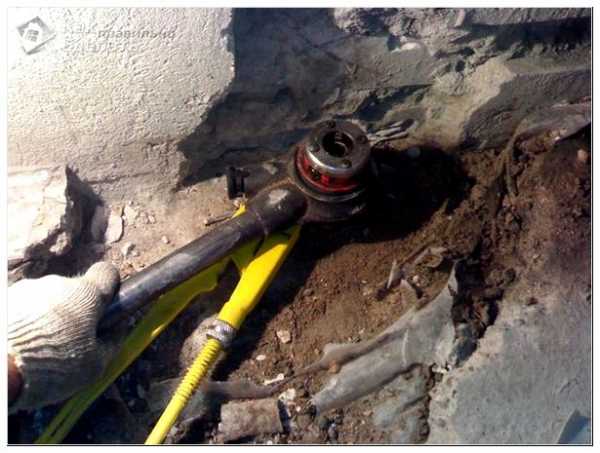

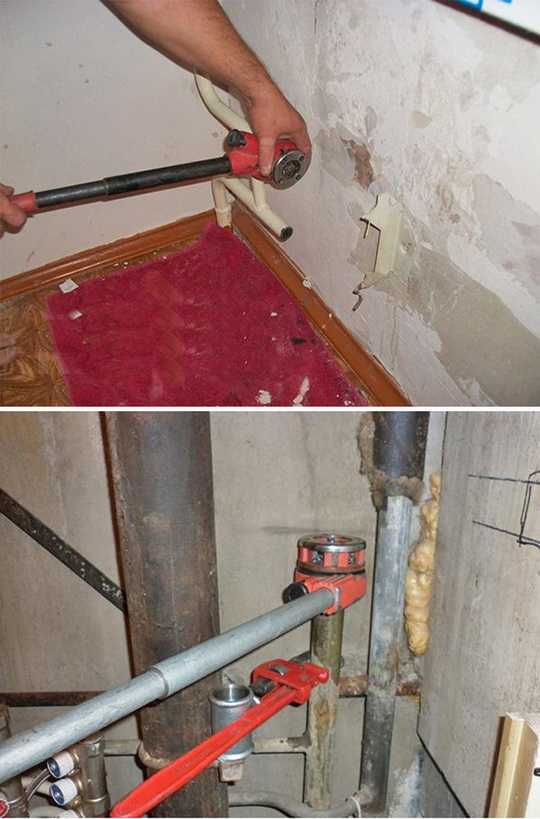

Рядом со стеной
Рядом со стеной
Принцип нарезки резьбы не отличается ничем от обыкновенных обстоятельств, которые описаны выше. Только одна разность в том, что рядом со стеной очень некомфортно и проблемно делать данные работы. К примеру, периодически требуется немножко выдолбить участок стены возле трубы. Немаловажно бережно сделать срез. Если он будет кривой, то появятся затруднения при резке, а если учесть, что вы сделали уже углубление в стене порезать резьбу будет весьма тяжело. Для исполнения такой задачи можно применять плашку. Заранее трубу и плашку промазать, а после начинать порезать веточки.
Если труба рядом со стеной имеет очень приличный диаметр, то задача по нарезанию резьбы затрудняется. В подобных обстоятельствах нужно применять не плашку, а клупп. Для комфорта лучше применять электрический клупп.
На трубе из нержавейки
На трубе из нержавейки
Что касательно нарезки резьбы на трубе из нержавейки, то задача затрудняется тем, что используемый металл довольно твёрдый. Благодаря этому для нарезки необходмио подобрать необходимую марку стали плашки. В данном варианте оптимальным вариантом будет обозначение Р18, а лучше Р18Ф2. Буква «Ф» значит то, что в материале содержится регулирующая добавка ванадия до 2%. Плюс ко всему, для нарезки резьбы на трубе из нержавейки можно применять плашки с обозначением Р9.
Если выбрать плашку несоответствующей марки, то в результате можно остаться без плашки и без резьбы. В большинстве случаев выполнять резьбу может быть только на валу резцом.
Видео
Инструкция по нарезке резьбы плашкой:
Похожие статьи
kvartal-club.com.ua
Как нарезать резьбу на трубе. Фото и видео
Как правильно нарезать внешнюю и внутреннюю резьбу на трубе при помощи клуппов и плашек. Резьбовые соединения металлических труб прочны и герметичны, а также способны выдержать значительное давление. Однако, самостоятельная нарезка резьбы требует знания определнных правил
Для работы потребуются инструменты и материалы:
- Штангенциркуль — для точного измерения диаметра трубы.
- Тиски — при использовании цельных плашек или метчика.
- Машинное масло или любая смазка.
- Ветошь или губка.
- Средства защиты — очки, перчатки.
А также, приспособление для нарезки резьбы, в зависимости от конкретной задачи (цельные или раздвижные плашки, электроклуппы, клуппы с трещотками или метчики).

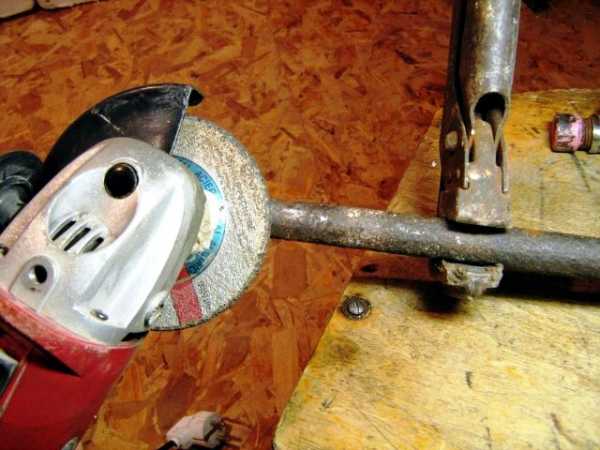

Подготовка к работе
Для начала, нужно подобрать и при необходимости отрезать болгаркой или ножовкой по металлу подходящий кусок трубы. При отрезании нужно проконтролировать, чтобы срез был строго перпендикулярен плоскостям её стенок.

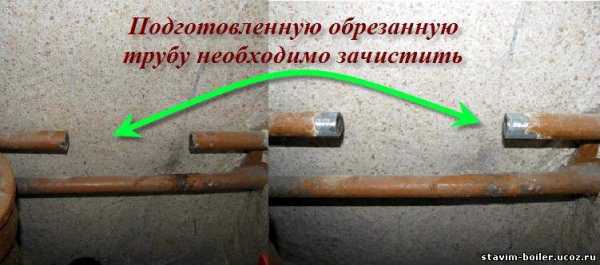

Непосредственно перед нарезанием резьбы, следует очистить поверхность трубы от ржавчины или старой краски, других посторонних отложений при помощи наждачной бумаги и напильника. Кроме того, с торца трубы напильником нужно снять фаску для того, чтобы сделать резьбу было проще. Теперь переходим к подготовке к нарезанию резьбы.
Основные ошибки при нарезании резьбы
- диаметр трубы не соответствует диаметру резьбы;
- применение неверно отцентрированного, ржавого или затупленного инструмента;
- работа без смазывания инструмента и трубы приводит к трещинам или срыву витков резьбы;
- чрезмерные физические усилия как следствие полного отсутствия навыков работы приводят к срыву резьбы.

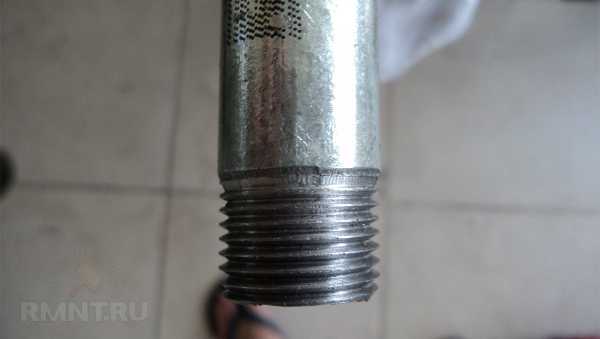

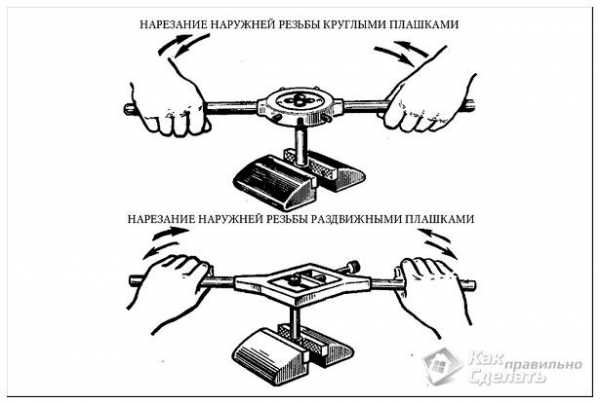

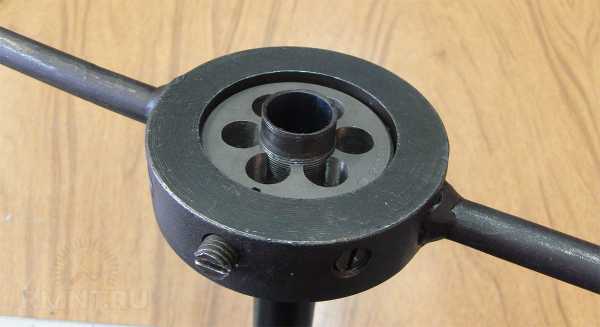

Нарезание внешней резьбы цельной плашкой
Для нарезания внешней резьбы на трубах часто применяются цельные плашки. Они представляют собой закалённую гайку с внутренними режущими кромками. Такой инструмент пригоден для нарезания резьбы диаметром до 52 миллиметров.
Он недорог, характеризуется хорошей жёсткостью и точностью работы, однако служит недолго, поскольку быстро изнашивается. Работа с плашками требует определённого опыта, потому для того, чтобы не повредить инструмент и трубу, целесообразно потренироваться на отрезке трубы.
Порядок работы с цельной плашкой следующий. В первую очередь нужно подобрать инструмент соответствующего диаметра при помощи штангенциркуля. Плашка устанавливается в держатель, после чего фиксируется винтами. Нужно убедиться в том, что плашка закреплена надёжно, поскольку в противном случае резьба может получиться неровной.

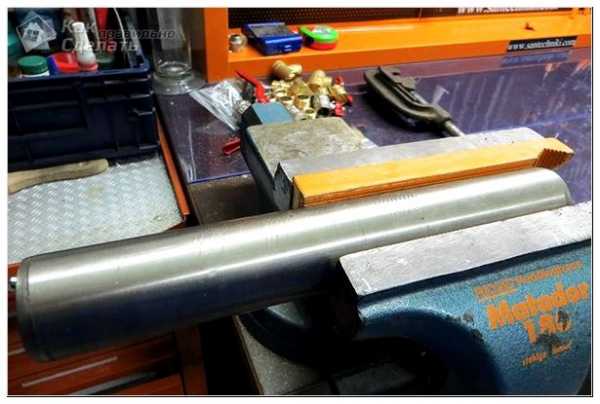

Труба зажимается в тисках или же фиксируется любым другим способом в вертикальном положении. На поверхность трубы, а также на резцы плашки наносится смазка или масло. Смазывание следует производить в процессе работы неоднократно.
Непосредственно, нарезание резьбы осуществляется в плоскости, строго перпендикулярной направлению оси трубы, по часовой стрелке. Если возникнет перекос, то витки резьбы будут сорваны или произойдёт изменение диаметра нарезания. После нарезания нескольких витков нужно периодически прокручивать плашку в обратном направлении для удаления стружки. После этого, нарезание продолжается.
Работы нужно выполнять плавно и не допускать рывков. Для того, чтобы нарезать качественную резьбу, нужно прогнать её сначала черновой плашкой, а уже затем использовать чистовую. Долго нарезать не придётся — вполне достаточно длины резьбы в 10 миллиметров, что является стандартным показателем для большей части трубопроводных сетей бытового назначения. После использования плашки, смазку нужно удалить с поверхности трубы и инструментов. С помощью ветоши обработанные участки очищаются от стружки.
Проблемы могут возникнуть при работе с трубами из нержавеющей стали, поскольку, в данном случае, металл является достаточно твёрдым. Для нарезания резьбы на таких трубах нужно подбирать плашку из соответствующей стали — к примеру, с маркировкой Р18Ф2. Если применять плашки из более мягких сталей, то инструмент будет безнадёжно испорчен.
Применение клупповых плашек

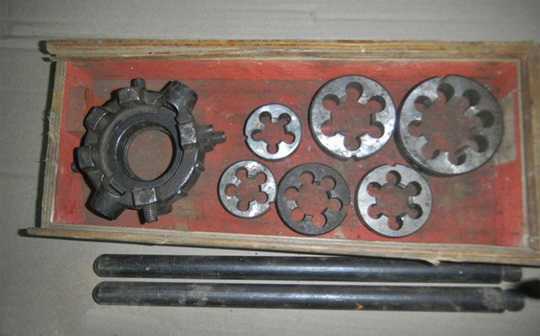

В отличие от цельных плашек, клуппы состоят из двух раздвижных частей, закрепляющихся в рамке держателя. Диаметр резьбы регулируется. Преимуществом клупповых плашек является чистота получаемой резьбы и повышенная прочность конструкции.
При работе с клупповыми инструментами требуются меньшие усилия, чем при использовании обычных плашек, в некоторых модификациях применение тисков не требуется. Клуппы имеют специальные направляющие, упрощающие процесс работы и предотвращающие перекосы, характерные для нарезания резьбы цельной плашкой.

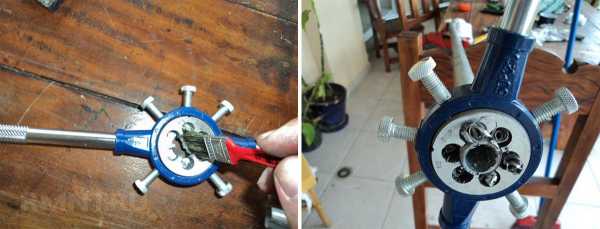

Для облегчения работы клуппы могут оснащаться трещотками. На нижней части головок для сменных плашек таких инструментов располагается храповое колесо. При повороте колеса головка вращается. К недостаткам систем с клуппами можно отнести большую, чем у цельных плашек, стоимость, а также значительный вес.
Последовательность действий при использовании клупповой плашки
- Фиксация трубы в зажиме, при этом её выступающая часть должна быть короткой, поскольку длинный участок может прогнуться при нарезании.
- Вставить плашку в держатель, а край трубы — в направляющую.
- Смазать трубу и инструмент.
- Нарезать трубу путём вращения клуппа. Периодически вращать его против часовой стрелки для освобождения нарезов от стружки.

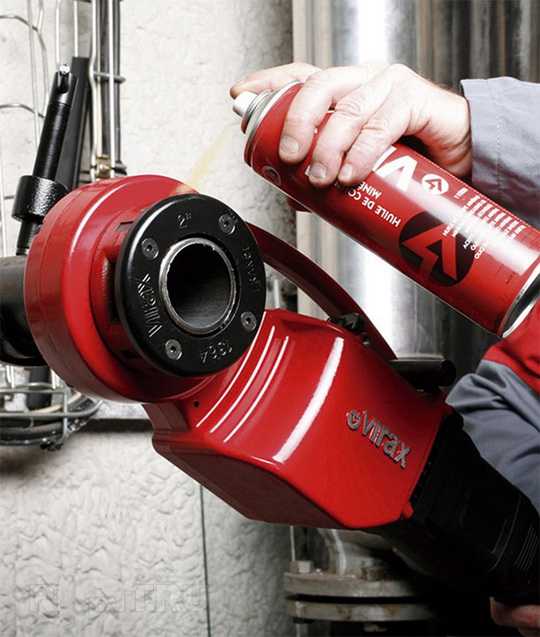

Более дорогим, но при этом, достаточно удобным решением является электроклупп. Впрочем, в плане экономической целесообразности покупка такого инструмента нужна только в случае, если нарезка резьбы на трубах производится часто.
Электроклупп работает при помощи электродвигателя. Как правило, инструмент комплектуется качественной инструментальной сталью. Резьбонарезные гребёнки устанавливаются в сменную головку. Клупп такого типа позволяет нарезать резьбу предельно быстро и качественно.
Как работать электроклуппом
- Выбирается соответствующая головка с резцами и закрепляется в силовом приводе инструмента.
- Труба фиксируется в специальной струбцине, затягивается держателем. Струбцина закрепляется на корпусе электроклуппа.
- Зоны контакта гребёнок и трубы обрабатываются смазочным составом.
- После нажатия на кнопку пуска резьба нарезается за секунды.

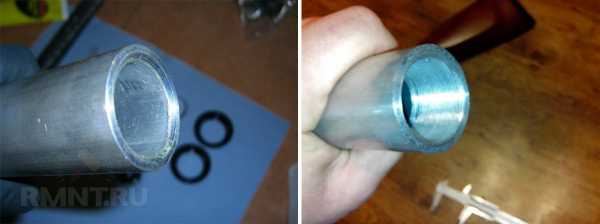

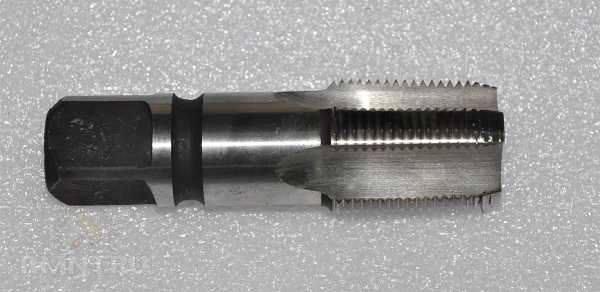

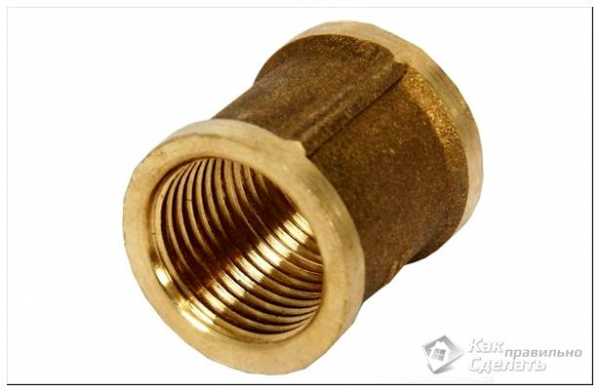

Как сделать внутреннюю резьбу

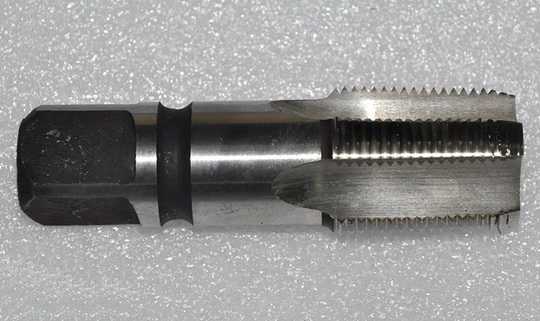

Если в трубе требуется сделать внутреннюю резьбу, применяется метчик — винт соответствующего диаметра с режущими кромками и канавками для стружки. Хвостовая часть винта закрепляется в воротке.
Для работы вполне достаточно двух метчиков — чернового и чистового. Применение чернового метчика позволит обработать порядка 70% материала по глубине витка, остальное придётся на чистовой метчик. Тем не менее, в ряде случаев, набор инструментов придётся увеличить — для работы с титановыми трубами потребуется до пяти метчиков.
Подбор конкретного метчика производится после замера диаметра внутренней полости трубы. Длина выступающего из стены участка должна быть на несколько миллиметров больше нарезаемого отрезка. Нарезание нужно осуществлять только с применением смазки. Рабочую зону нужно очистить от посторонних частиц и отложений.
После установки метчика в отверстие, следует проверить строгую сонаправленность его положения оси трубы. Если с этим всё в порядке, можно начинать нарезать трубу. Непосредственно, ход нарезки резьбы осуществляется аналогично тому, как это делается с плашкой.
Смотрите видео-ролик о том, как правильно нарезать резьбу
profidom.com.ua
Как нарезать резьбу на трубе: клуппы и плашки
Давайте разберёмся, как правильно нарезать внешнюю и внутреннюю резьбу на трубе при помощи клуппов и плашек. Резьбовые соединения металлических труб прочны и герметичны, а также способны выдержать значительное давление. И если вы монтируете трубы самостоятельно, то потребуется нарезка резьбы.
Для работы потребуются инструменты и материалы:
- Штангенциркуль — для точного измерения диаметра трубы.
- Тиски — при использовании цельных плашек или метчика.
- Машинное масло или любая смазка.
- Ветошь или губка.
- Средства защиты — очки, перчатки.
Приспособление для нарезки резьбы в зависимости от конкретной задачи (цельные или раздвижные плашки, электроклуппы, клуппы с трещотками или метчики).
Подготовка к работе
Для начала нужно подобрать и при необходимости отрезать болгаркой или ножовкой по металлу подходящий кусок трубы. При отрезании нужно проконтролировать, чтобы срез был строго перпендикулярен плоскостям её стенок.
Непосредственно перед нарезанием резьбы следует очистить поверхность трубы от ржавчины или старой краски, других посторонних отложений при помощи наждачной бумаги и напильника. Кроме того, с торца трубы напильником нужно снять фаску для того, чтобы сделать резьбу было проще. Теперь переходим к подготовке к нарезанию резьбы.
Основные ошибки при нарезании резьбы:
- диаметр трубы не соответствует диаметру резьбы;
- применение неверно отцентрированного, ржавого или затупленного инструмента;
- работа без смазывания инструмента и трубы приводит к трещинам или срыву витков резьбы;
- чрезмерные физические усилия как следствие полного отсутствия навыков работы приводят к срыву резьбы.
Нарезание внешней резьбы цельной плашкой
Для нарезания внешней резьбы на трубах часто применяются цельные плашки. Они представляют собой закалённую гайку с внутренними режущими кромками. Такой инструмент пригоден для нарезания резьбы диаметром до 52 миллиметров.
Он недорог, характеризуется хорошей жёсткостью и точностью работы, однако служит недолго, поскольку быстро изнашивается. Работа с плашками требует определённого опыта, потому для того, чтобы не повредить инструмент и трубу, целесообразно потренироваться на отрезке трубы.
Порядок работы с цельной плашкой следующий. В первую очередь нужно подобрать инструмент соответствующего диаметра при помощи штангенциркуля. Плашка устанавливается в держатель, после чего фиксируется винтами. Нужно убедиться в том, что плашка закреплена надёжно, поскольку в противном случае резьба может получиться неровной.
Труба зажимается в тисках или же фиксируется любым другим способом в вертикальном положении. На поверхность трубы, а также на резцы плашки наносится смазка или масло. Смазывание следует производить в процессе работы неоднократно.
Непосредственно нарезание резьбы осуществляется в плоскости, строго перпендикулярной направлению оси трубы, по часовой стрелке. Если возникнет перекос, то витки резьбы будут сорваны или произойдёт изменение диаметра нарезания. После нарезания нескольких витков нужно периодически прокручивать плашку в обратном направлении для удаления стружки. После этого нарезание продолжается.
Работы нужно выполнять плавно и не допускать рывков. Для того чтобы нарезать качественную резьбу, нужно прогнать её сначала черновой плашкой, а уже затем использовать чистовую. Долго нарезать не придётся — вполне достаточно длины резьбы в 10 миллиметров, что является стандартным показателем для большей части трубопроводных сетей бытового назначения. После использования плашки смазку нужно удалить с поверхности трубы и инструментов. С помощью ветоши обработанные участки очищаются от стружки.
Проблемы могут возникнуть при работе с трубами из нержавеющей стали, поскольку в данном случае металл является достаточно твёрдым. Для нарезания резьбы на таких трубах нужно подбирать плашку из соответствующей стали — к примеру, с маркировкой Р18Ф2. Если применять плашки из более мягких сталей, то инструмент будет безнадёжно испорчен.
Применение клупповых плашек
В отличие от цельных плашек, клуппы состоят из двух раздвижных частей, закрепляющихся в рамке держателя. Диаметр резьбы регулируется. Преимуществом клупповых плашек является чистота получаемой резьбы и повышенная прочность конструкции.
При работе с клупповыми инструментами требуются меньшие усилия, чем при использовании обычных плашек, в некоторых модификациях применение тисков не требуется. Клуппы имеют специальные направляющие, упрощающие процесс работы и предотвращающие перекосы, характерные для нарезания резьбы цельной плашкой.
Для облегчения работы клуппы могут оснащаться трещотками. На нижней части головок для сменных плашек таких инструментов располагается храповое колесо. При повороте колеса головка вращается. К недостаткам систем с клуппами можно отнести большую, чем у цельных плашек, стоимость, а также значительный вес.
Последовательность действий при использовании клупповой плашки:
- Фиксация трубы в зажиме, при этом её выступающая часть должна быть короткой, поскольку длинный участок может прогнуться при нарезании.
- Вставить плашку в держатель, а край трубы — в направляющую.
- Смазать трубу и инструмент.
- Нарезать трубу путём вращения клуппа. Периодически вращать его против часовой стрелки для освобождения нарезов от стружки.
Более дорогим, но при этом достаточно удобным решением является электроклупп. Впрочем, в плане экономической целесообразности покупка такого инструмента нужна только в случае, если нарезка резьбы на трубах производится часто.
Электроклупп работает при помощи электродвигателя. Как правило, инструмент комплектуется качественной инструментальной сталью. Резьбонарезные гребёнки устанавливаются в сменную головку. Клупп такого типа позволяет нарезать резьбу предельно быстро и качественно.
Как работать электроклуппом:
- Выбирается соответствующая головка с резцами и закрепляется в силовом приводе инструмента.
- Труба фиксируется в специальной струбцине, затягивается держателем. Струбцина закрепляется на корпусе электроклуппа.
- Зоны контакта гребёнок и трубы обрабатываются смазочным составом.
- После нажатия на кнопку пуска резьба нарезается за секунды.
Как сделать внутреннюю резьбу
Если в трубе требуется сделать внутреннюю резьбу, применяется метчик — винт соответствующего диаметра с режущими кромками и канавками для стружки. Хвостовая часть винта закрепляется в воротке.
Для работы вполне достаточно двух метчиков — чернового и чистового. Применение чернового метчика позволит обработать порядка 70% материала по глубине витка, остальное придётся на чистовой метчик. Тем не менее, в ряде случаев набор инструментов придётся увеличить — для работы с титановыми трубами потребуется до пяти метчиков.
Подбор конкретного метчика производится после замера диаметра внутренней полости трубы. Длина выступающего из стены участка должна быть на несколько миллиметров больше нарезаемого отрезка. Нарезание нужно осуществлять только с применением смазки. Рабочую зону нужно очистить от посторонних частиц и отложений.
После установки метчика в отверстии следует проверить строгую сонаправленность его положения оси трубы. Если с этим всё в порядке, можно начинать нарезать трубу. Непосредственно ход нарезки резьбы осуществляется аналогично тому, как это делается с плашкой.
rmnt.mirtesen.ru
