Врезка в водопровод под давлением. Как просверлить трубу под давлением
Врезка в водопровод под давлением
Врезка воды под давлением
Врезку в магистральную водопроводную трубу сделать не так уж и тяжело, как может показаться на первый взгляд. Безусловно, для человека не знакомого с сантехническим делом будет непривычна эта операция, но обладая достаточной информацией, он с ней благополучно справится.
Подключение к водопроводу осуществляется с помощью седлового хомута (еще его называют вампир). Седелко может быть выполнено из стали или пластика. Стальной хомут применяется для врезки в чугунные и стальные трубы, а пластиковый соответственно в пластиковые.
Важно помнить! Пластиковое седло применяется для установки исключительно на пластиковую трубу, не пытайтесь закрепить его на стальную или чугунную трубу.
Врезка пластиковым седлом в металлическую трубу может закончится аварией, и произойдет это необязательно сразу. Почему не следует этого делать. Пластиковая труба отличается диаметром от стали и чугуна, следовательно седелко, предназначенное для врезки в пластик, не сядет плотно. Оно будет либо болтаться, либо налезет на трубу с натягом, что приведет к его поломке.
Для врезки в металлические трубы продаются специальные стальные хомуты, которые можно затягивать на полную, без боязни повреждения (при этом важно не повредить трубу).
Врезка воды под давлением в стальную и чугунную трубу
Прежде всего, магистральную трубу следует тщательно очистить, и затем измерить ее диаметр с помощью штангенциркуля (спецы при этом могут определить его на глаз). Будьте аккуратны! состояние некоторых центральных труб плачевное, старайтесь хорошо очистить, и при этом не повредить трубу.
Выбирая хомут, обратите внимание на сварку, которой приварен штуцер, шов должен быть ровный, без «соплей» и шлака, иначе есть вероятность образования свища, в месте плохой проварки. Также, лучше выбрать клепаное седло на два болта, а не сваренное из нескольких частей четырехболтовое. Как это ни странно, седло садится лучше, если затягиваются по одному болту с каждой стороны.
Резину для прокладки следует выбрать относительно мягкую, толщиной 8-12 мм.
Важно! Старайтесь купить максимально точный хомут, и использовать один слой резины, не нужно строить «пирамиды», пытаясь догнать диаметр резиной.
Примерный размер прокладки — 8х8см (для 159 трубы), корректируйте его в большую или меньшую сторону в зависимости от диаметра трубы и используемого седла. Закрывать всю поверхность хомута резиной ненужно, достаточно обеспечить 2-3см вокруг отверстия, так седло лучше сядет. По желанию, перед врезкой резину можно приклеить к хомуту, в таком случае не нужно будет контролировать ее положение в процессе установки седла на трубу.
Оденьте седло на трубу и затяните болты до такого состояния, когда прокладка заметно сожмется, а сам хомут будет крепко держаться (возьмитесь за штуцер, и попытайтесь сдвинуть седло из стороны в сторону). Установите шаровый кран.
Технология врезки проста, одев седло на трубу, следует через открытый кран просверлить в ней отверстие. Делать это в целях безопасности лучше шуруповертом, но возможно использование и дрели, однако в этом случае нужно быть очень осторожным.Толщина чугунной трубы около сантиметра, стальной чуть меньше (все опять же зависит от диаметра), производя сверление, иногда прерывайтесь и контролируйте глубину. Когда начнет течь вода, прекратите сверлить, уберите электроинструмент и закройте кран.
Это еще не все!Вода пойдет тонкой струйкой, ведь вы еще не досверлили до конца, но закрытый кран способствует повышению давления в штуцере, и можно проверить достаточно хорошо ли сел хомут. Если из под прокладки заметите протечку, подтяните болты. Правильно поставленное седло должно быть сухим, это без вариантов.Далее нужно взять пробой (металлический прут), примерно одинакового диаметра со сверлом, открыть кран, вставить пробой, и ударом молотка окончательно освободить отверстие. Затем быстро вытаскиваем пробой и закрываем кран. Проверяем еще раз отсутствие протечек, и радуемся первой самостоятельно сделанной врезке!
Врезка под давлением в пластиковую трубу
Врезка воды под давлением в пластиковую трубу еще проще, поскольку седелко имеет такой же диаметр что и труба, и садится плотно без всяких проблем. В комплекте идет и прокладка в виде резинового кольца. Сверлить пластик одно удовольствие, не успел начать — уже и все! Естественно, пробой в данном случае не используется, труба сверлится полностью.
Важно! Сверлить пластиковую трубу небольшого диаметра нужно аккуратно, стараясь не испортить противоположную стенку.
Похожие записи:
pro-remont.info
Как просверлить отверстие в трубе: пошаговая инструкция

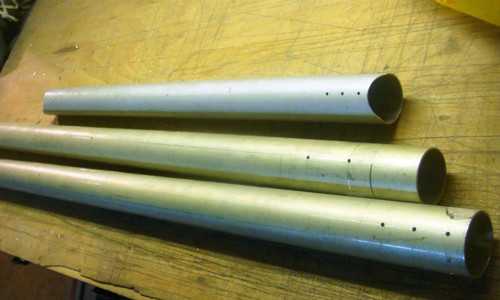

Сверление отверстий в трубах — это довольно простая задача, которую можно выполнить, даже не имея специально предназначенных для этого станков и прочих сложных инструментов. Однако, перед тем как просверлить отверстие в любой трубе, нужно, во-первых, разобраться в особенностях сверления, а во-вторых, изучить правила техники безопасности. Лучшим местом для сверления является гараж или какое-нибудь другое подходящее для этого помещение. Пробивка и сверление отверстий должны выполняться мастером исключительно в защитных перчатках и очках. Сверло нужно проверить на остроту и обязательно надежно его закрепить.
Сверлить отверстия в трубах желательно на верстаке, так как при неаккуратном обращении можно повредить поверхность стола.
Общие рекомендации по сверлению труб всех видов
Подготовьте инструменты, которые помогут вам просверлить отверстие в трубе:
- Дрель с подходящим по диаметру сверлом.
- Брусок из древесины.
- Тиски.
- Напильник.
- Молоток.
В зависимости от того, из какого материала изготовлена труба, в которой нужно просверлить отверстие, работа может потребовать использования дополнительных приспособлений и иметь ряд отличий. Однако существует несколько общих требований, правил и рекомендаций, следуя которым, вы сможете просверлить отверстие в трубе из любого материала.
Инструменты для сверления отверстий.
Для сверления отверстия в трубах вам, помимо всего прочего, понадобится деревянный брусок. Подберите изделие таких размеров, чтобы его горизонталь была такая же, как наружный поперечник обрабатываемой трубы. Вертикаль должна быть равной примерно 50-100 мм. Просверлите в бруске сквозное вертикальное отверстие с нужным поперечником. Зажмите брусок с трубой в тисках. Брусок необходимо зажать сверху, а обрабатываемую трубу — снизу. Подготовленное отверстие в деревянном бруске будет выполнять функции элементарного направляющего. Благодаря ему сверло в процессе работы не сможет сдвинуться в бок. Возьмите дрель, вставьте сверло в отверстие и приступайте к работе. Манипуляции с бруском хоть и отнимут у вас какое-то количество времени, но зато избавят от появления в дальнейшем проблем с симметрией. С бруском вы не сможете сделать абсолютно ничего другого, кроме как ровного и аккуратного отверстия.
В процессе сверления вам необходимо стараться не смещать дрель в стороны. Из-за этого отверстие бруска расширится, а за ним станет неровным и отверстие в обрабатываемой трубе. Уже через несколько минут нужное отверстие в трубе будет готово.
В некоторых ситуациях возникает необходимость в том, чтобы расточить подготовленное отверстие. Данную операцию можно с успехом выполнить при помощи круглого напильника. Однако использование напильника потребует от вас больших затрат сил и времени. Гораздо проще подготовить сверло более большого диаметра и уже с помощью него создать подходящее отверстие.
Схема сверления отверстий при помощи простейшего деревянного кондуктора.
Иногда нужно сделать отверстие квадратной формы. Эта задача требует немного больших усилий и некоторой смекалки. Однако все можно сделать своими руками. Сначала вам необходимо подготовить отверстие круглой формы по описанной выше схеме. После этого при помощи того же напильника вы сможете придать полученному отверстию нужную квадратную форму. Метод мало того что достаточно кропотливый, так он еще и не позволяет выполнить работу с высокой точностью. Поэтому в некоторых ситуациях более целесообразно использовать прут квадратной формы с нужным поперечником и уже с его помощью превращать круглое отверстие в квадратное. Постепенно прут сделает свое дело. В завершение работы могут остаться заусеницы. От них очень легко избавиться при помощи обыкновенного напильника.
Таким образом, эти простые советы и рекомендации помогут вам безо всяких проблем сделать необходимое количество отверстий требуемой формы и размера. Самое главное — подойти к делу с максимальной ответственностью и решительностью. Важно знать и то, что во время работы сверло будет довольно сильно нагреваться. А при нагревании металл имеет свойство расширяться. Поэтому периодически сверло необходимо сбрызгивать водой: это продлит срок его службы и позволит получить отверстие такого диаметра, как нужно.
Однако это общие рекомендации. А ввиду того что в хозяйстве используются трубы из разных материалов, нужно обязательно знать об особенностях обработки каждого из них.
Вернуться к оглавлению
Пошаговая инструкция по обработке чугунной трубы
Схема сверления врезки трубы.
Работа с чугуном потребует использования следующих инструментов:
- Дрели и сверла с победитовыми насадками.
- Маркера.
- Напильника.
Чугунные трубы бывают двух видов. Первый из них имеет оба гладких конца, а у второго один из концов гладкий, а второй оснащен разъемным соединением. Прежде чем приступать к использованию труб, обязательно убедитесь в том, что выбранное для них расположение соответствует утвержденным строительным нормам. Лучше, если уклоны и повороты будут отсутствовать. В настоящее время чугун является незаменимым материалом для изготовления самых разнообразных изделий. Поэтому его сверление и резка являются очень важными операциями.
Под сверлением чугуна необходимо понимать создание отверстий с помощью специально предназначенного для этого приспособления, т.е. сверла. С такой задачей приходится сталкиваться многим мастерам. И довольно часто они не знают, как с ней правильно разобраться. В большинстве случаев серый чугун достаточно легко поддается обработке, и во время сверления в трубе из такого материала не возникает необходимости в использовании смазок и охлаждающих жидкостей. Однако трубы могут иметь свои особенности. И в отдельных ситуациях приходится прилагать больше усилий.
Таблица выбора сверла.
Для работы с чугуном выберите сверло по металлу с углом порядка 118 градусов. Если специальных инструментов для обработки чугуна у вас нет, действуйте по следующей схеме: сначала возьмите самое маленькое по диаметру сверло, подготовьте отверстие, затем поставьте на дрель сверло большего диаметра, сделайте новое отверстие на месте старого и продолжайте так до тех пор, пока не досверлите до требуемого диаметра.
Если сверло начнет сильно греться в процессе работы, его можно смазать водой. Для сверления чугуна при отсутствии электродрели можно использовать и обычную, плавно увеличивая обороты. Во время работы нужно сверлить на низких оборотах, не оказывая на дрель слишком сильного давления.
Для сверления в домашних условиях лучше всего подходят сверла с победитовыми насадками. С ними нужно работать на низких оборотах, обязательно выдерживая вертикальность усилия. Помимо этого, они требуют частого охлаждения режущей насадки. Запрещается допускать ее почернение и перегрев.
Профессионалы своего дела, как правило, работают на специальных станках и используют рабочий инструмент с соответствующими заточками. Однако если необходимость в создании отверстий в чугунной трубе возникает у вас не так уж и часто, в покупке подобного инструмента нет никакого смысла.
Схема сверления водопроводной трубы.
Ввиду того что при обработке чугуна выделяется мелкодисперсная крошка и большое количество пыли, в процессе работы следует соблюдать общие рекомендации по технике безопасности:
- В месте работы должна быть хорошая вентиляция.
- Сверлить можно только в респираторе или хотя бы ватно-марлевой повязке.
- Во время работы нужно обязательно надевать защитные очки с закрытыми боковинами.
- Работать можно только в перчатках, специальной одежде и желательно в головном уборе.
Вернуться к оглавлению
Особенности работы с пластиковыми трубами
С пластиковыми трубами тоже не возникает никаких сложностей. Сначала нужно отметить на трубе место сверления, затем закрепить ее, желательно в тисках, и расположить так, чтобы отметина «смотрела» на вас. Трубу нужно закрепить так, чтобы она не двигалась. Именно поэтому тиски являются наиболее предпочтительным вариантом. Однако внимательно следите за тем, чтобы пластик не деформировался под воздействием прилагаемых усилий.
Установите сверло подходящего диаметра на дрель. В данном случае вам понадобится направляющий. Можно использовать брусок, как в рассмотренном ранее способе. Включите дрель на низкие обороты и аккуратно, без смещений, начните вводить сверло в полость трубы. Избавиться от неровностей по краям отверстия можно с помощью напильника или острого ножа.
Вернуться к оглавлению
Руководство по сверлению металлических труб
Схема устройства сверла.
Работа с металлическими изделиями в целом и трубами в частности требует соблюдения ряда правил. Нужно учитывать, что, если есть необходимость в создании отверстий большого диаметра, сначала необходимо использовать сверло диаметром на 1-3 мм меньше планируемого и лишь после этого начинать работать сверлом основного размера.
Как и в случае с предыдущими трубами, работать необходимо на низких оборотах. Чтобы в процессе работы стружка не заедала сверло, периодически ее освобождайте. В целях увеличения продуктивности профессионалы рекомендуют работать со смазкой — машинным маслом, если сверлится отверстие в стальной трубе, и мыльной эмульсией, если обрабатывается медь.
В целях обеспечения надежного закрепления трубы в тисках можете установить по гайке между каждой стороной обрабатываемой трубы и губками тисков.
Для того чтобы сверление было максимально точным, используйте брусок, описанный ранее. При желании вы можете применить для этого металлический брусок с М-образным сечением и несколькими предварительно подготовленными отверстиями разного размера для сверл. Вместо него подойдет и обыкновенный деревянный брусок с предварительно подготовленным отверстием по размеру обрабатываемой трубы и несколькими разнокалиберными отверстиями. Само сверление выполняется так, как и в предыдущих случаях, на низких оборотах, без покачиваний, смещений и т.д. Удачной работы!
moiinstrumenty.ru
Врезка в водопровод под давлением
Очень часто такая операция, как врезка в водопровод, должна осуществляться под давлением, т.е. без отключения от водообеспечения конечных потребителей. Эта ситуация бывает на любом производстве, да и просто при подключении нового дома к водопроводу.
Для проведения такой работы, как врезка под давлением в водопровод, существует специальное оборудование, которое позволяет быстро и без отключения врезаться в трубу. Это оборудование для врезки под давлением фирмы TONISCO с использованием метода сверления под давлением с клапаном TONISCO.
Врезка в водопровод под давлением методом сверления - действенный и эффективный метод, если соблюдена вся последовательность действий и работа выполняется опытными и подготовленными людьми с соблюдением всех правил технической безопасности.
Итак, как же поэтапно выглядит врезка под давлением в водопровод для получения нового ответвления от действующего трубопровода?
- Снятие изоляции и др. покрытия на трубе вокруг точки сверления;
- Диаметр трубы ответвления, разумеется, должен быть меньше диаметра основной магистральной трубы;
- Электрическое приваривание сверлильного клапана TONISCO к трубе;
- Проведение проверки шва на повреждение;
- Исправление шва, если требуется;
- Приваривание ребра жесткости или кольца к клапану TONISCO;
- Сверление под давлением с использованием оборудования TONISCO: кольцевая пила с центральным сверлом подсоединена к валу;
- Извлечение сверла и параллельное закрытие клапана пластиной, которая входит в закрывающуюся канавку;
- Приваривание линии ответвления к сверлильному клапану;
- Извлечение пластины и заваривание канавки;
- Изоляция и покрытие труб водопровода.
Вот так пошагово выглядит врезка в водопровод под давлением с использованием клапана и оборудования TONISCO.
