Как провести воду из колодца в дом: составляющие водопровода и ввод

Хоть колодец и можно считать отличным источником питьевой и хозяйственной воды для загородного дома и дачи, вряд ли найдётся много желающих постоянно таскать эту воду в дом. Именно поэтому многие владельцы колодцев задаются вопросом, как подвести в дом воду из колодца. Водоснабжение загородного дома от колодца или скважины вполне осуществимо. Однако до того как провести воду в дом, нужно решить целый комплекс мероприятий, направленных на достижение необходимой чистоты водозабора. Видео инструкция по монтажу системы водоснабжения дома от колодца или скважины поможет вам лучше разобраться в принципах сооружения.

Чтобы произвести подключение водопровода к колодцу или скважине участок загородного дома или дачи должен быть оборудован колодцем с правильно уложенным фильтром на дне. Для обеспечения бесперебойной круглогодичной подачи воды в дом для питьевых и хозяйственных нужд необходимо выполнить гидроизоляцию и утепление сооружения, провести систему трубопровода, установить насос, фильтрационную и очистную систему.

Делаем гидроизоляцию сооружения

Пример гидроизоляции швов для предотвращения попадания поверхностных вод

Подведение водоснабжения от колодца или скважины к даче или загородному дому требует обязательной гидроизоляции водозаборного сооружения. Это необходимо сделать по нескольким причинам:

• Прежде всего, со временем из-за нарушения герметизации швов в любой колодец могут начать попадать загрязнённые грунтовые воды (верховодки), сточные, талые и осадочные воды, продукты разложения органики, грунтовые соли и щёлочи, химикаты, бактерии. Такие протечки могут привести к тому, что воду из колодца нельзя будет использовать для питья. То же самое касается и скважины.
• Дополнительная гидроизоляция стенок бетонного колодца поможет защитить конструкции от разрушения под действием грунтовых кислот и солей.

Наружную гидроизоляцию бетонных колец нового колодца можно сделать на этапе его строительства обмазочным способом и несколькими слоями рубероида или при помощи проникающих составов. Старый колодец откапывают на глубину 3-4 м и изолируют с внешней стороны рубероидом на гудронных мастиках.

Для внутренней изоляции стенок колодца или скважины используют двухкомпонентную цементно-полимерную обмазочную изоляцию. Этот экологически чистый состав никоим образом не повлияет на качество питьевой воды. Кроме этого вокруг водозаборного сооружения делается подсыпка и бетонный затвор. На поверхности земли обязательно выполняется отмостка колодца.

Составляющие системы водоснабжения

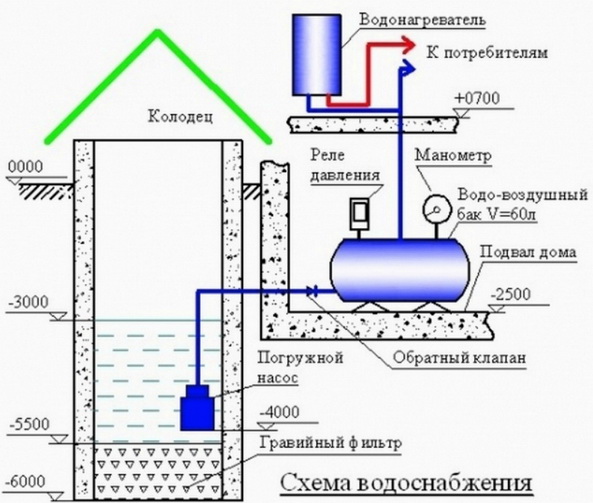

Схема водопровода для частного дома с погружным насосом

Для проведения водоснабжения от колодца к даче или загородному дому может использоваться разная схема, но в любом случае понадобятся следующие составляющие элементы:

• колодец или скважина;
• насосное приспособление;
• гидроаккумулятор;
• автоматические манометры и датчики;
• приспособления для водоподготовки;
• трубы водоснабжения;
• запорная арматура;
• сантехприборы.

В некоторых случаях в зависимости от использования воды могут понадобиться коллекторы, водонагреватели, оросительные системы и трубы для полива огорода.

Как выбрать насос?

Электрическая насосная станция с гидронакопителем

Схема прокладки водоснабжения от скважины и колодца очень похожа, поэтому в обоих случаях можно использовать погружной насос. Для неглубоких колодцев (до 10 м) можно приобрести поверхностные насосные устройства или насосные станции. В скважине такое приспособление используют при небольшом диаметре трубы.

Преимущества использования насосной станции:

• Многофункциональность системы. Станция включает в себя насос, гидроаккумулятор и автоматику.
• Хоть цена станции выше, чем у погружного насоса, вы сможете сэкономить, ведь вам не придётся приобретать гидробак.
• Станцию можно использовать при невысоком уровне воды в колодце или при маленьком диаметре обсадной трубы скважины.

Недостатки насосной станции:

• Ограничения по глубине. Для колодцев на даче глубиной более 10 м нужно выбрать другое оборудование.
• Слишком сильный шум при работе.
• Возможность попадания воздуха в систему при неправильном монтаже.

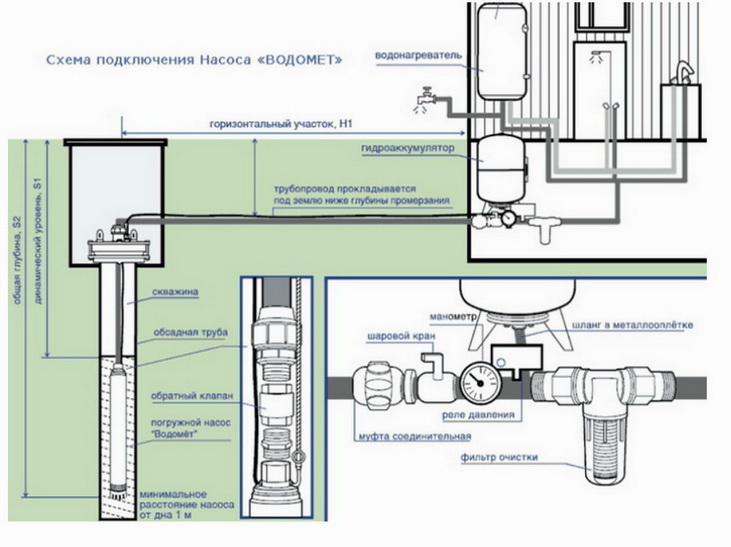

Погружной насос может работать исправно только в условиях, когда над ним находится не менее 1 м воды, а под ним не меньше 2-6 м. Это позволит ему не черпать песок и ил со дна колодца, что защитит от износа, перегорания обмотки электродвигателя и обеспечит эффективное охлаждение.

Гидроаккумулятор

Схема устройства гидроакумулятора

Многие схемы подвода воды от колодца к дому подразумевают использование гидроаккумулятора. Так никаких проблем с подачей воды в дом не будет. Использование гидробака позволит насосу работать с меньшими нагрузками. Прибор будет автоматически отключаться при наполнении гидробака и включаться при падении уровня воды в баке ниже определённой отметки.

Гидроаккумуляторы делятся на накопительные и мембранные. Мембранные агрегаты небольшого размера и нужны для поддержания необходимого давления в трубопроводе. Накопительные баки очень большие и тяжёлые. Зато при отключении электроэнергии воды в таком баке хватит на сутки.

Обычно схема прокладки систем водоснабжения от колодца в дом предусматривает установку гидробака на чердаке. В некоторых случаях может понадобиться дополнительное усиление конструкций дома. Особенно при использовании накопительного бака.

Выбор труб

Для водопровода лучше использовать металлопластиковые трубы

Для водоснабжения дома можно использовать медные, стальные, пластиковые или металлопластиковые трубы. Но самым большим спросом пользуются трубы ПНД. Они производятся из полиэтилена низкого давления, поэтому по прочности не уступают стальным, но не подвержены коррозии, гнили и не размерзаются зимой. Другие преимущества труб ПНД:

• такой трубопровод может прослужить 50 лет;
• небольшой вес облегчает монтаж;
• унифицированные соединители и крепежи ускоряют сборку.

Для водоснабжения дома понадобятся трубы диаметром 25 и 32 мм.

Прокладка наружного трубопровода

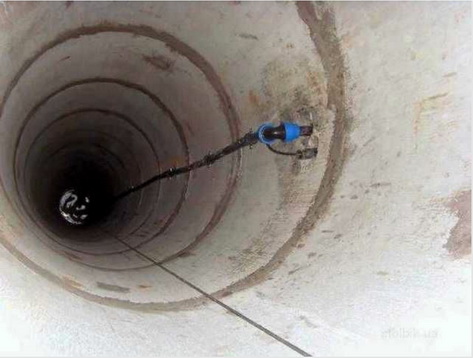

Для ввода трубопровода в стенке колодца пробивается отверстие. Ввод стоит хорошо герметизировать после прокладки труб и полного окончания работ по их монтажу. К скважине ввод подключается через адаптер, приямок или кессон. Обычно место подключения должно располагаться не выше 1-1,5 м от уровня поверхности земли.

После выкапывания траншеи её днище засыпается песком на высоту 70-100 мм и трамбуется

Дальше работы по монтажу труб водоснабжения ведут одинаково и для подключения к колодцу, и для скважины:

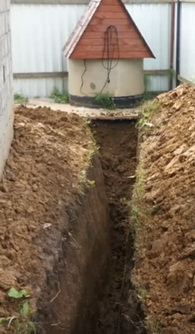

1. Прежде всего, необходимо отрыть траншею от колодца до стен дома. При этом траншею стоит заглубить на 40-50 см ниже уровня промерзания грунта. Примерную схему монтажа можно найти в сети.
2. Проводка труб выполняется так, чтобы на каждый метр длины превышение составляло 15 см. Поэтому траншею роют с уклоном. Это обеспечит необходимый уклон в сторону водозаборного сооружения.
3. После выкапывания траншеи её днище засыпается песком на высоту 70-100 мм и трамбуется.
4. Затем укладываются и соединяются все участки трубопровода.
5. После труб в траншею укладывают кабель от насоса.

Внимание: при укладке кабель насоса должен быть тщательно изолирован.

1. Перед закапыванием траншеи нужно провести испытание системы под давлением, в 1,5 раза превышающим рабочее.
2. Если система нормально функционирует, водопровод можно закапывать. Сначала насыпают песка на высоту 10 см. Песок вокруг труб не стоит слишком сильно трамбовать, чтобы их не повредить. В завершение траншея засыпается грунтом.

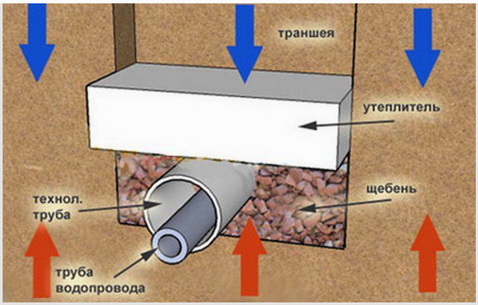

Если ваша дача или загородный дом находится в суровых климатических условиях, то укладку труб от скважины или колодца проводят несколько по-другому. Такой вариант можно использовать и в средних широтах, если вы решили устроить ввод выше уровня промерзания грунта. Монтаж наружных труб водоснабжения ведут в таком порядке:

1. Траншею роют на глубину 60 см.
2. Её дно засыпают слоем керамзита, шлака или пенопластовой крошки высотой 150-200 мм. Утеплитель трамбуют.
3. Трубы обязательно утепляются. Для этого вокруг них наматывается специальный утеплитель и фиксируется гофрированным кожухом. Также неплохим вариантом утепления труб является использование греющего кабеля. Его укладывают в траншею вместе с трубами.
4. Затем трубы засыпаются тем же утеплителем сверху на высоту до 200 мм, он слегка трамбуется.
5. Дальше схема работ аналогична предыдущему методу укладки. Система проверяется, траншея засыпается.

Ввод в дом

Как правило, для труб водоснабжения диаметром 32 мм понадобится муфта диаметром 50 мм

Чтобы завести трубопровод в дом, необходимо проделать отверстие в фундаменте, если оно не было предусмотрено на этапе строительства загородного дома или дачи. Обычно водопровод промерзает именно в месте ввода в дом. Для того чтобы этого не произошло, вокруг трубы в месте ввода устанавливают муфту – небольшой отрезок трубопровода большего диаметра. Кроме этого место ввода тщательно утепляется. Как правило, для труб водоснабжения диаметром 32 мм понадобится муфта диаметром 50 мм.

Важно: расстояние между точкой ввода труб водоснабжения в дом и точкой выхода канализационных труб не должно быть меньше 1,5 м.

Утепление и изоляция ввода выполняется так:

1. В отверстие в фундаменте вставляется муфта.
2. Через муфту пропускается трубопровод и утепляется.
3. Для гидроизоляции ввода между трубой и муфтой забивают канат.
4. Затем это место заполняется герметиком, монтажной пеной или глиняным раствором.

Видео инструкция и схема прокладки труб для подачи воды из колодца в дом:

Водопровод в частном доме из колодца: особенности подключения

Подробная схема расположения водоносных слоев

В какое время года лучше обустраивать водопровод в частном доме из колодца, чтобы исключить шанс ошибки. Практика показывает, что выполнение работ по водоснабжению частного дома, лучше производить в теплое время года.Уровень воды находится на низкой отметке, грунт не мерзлый и траншеи рыть своими руками не трудно. В зависимости от места расположения источника воды, условий водозабора и глубины залегания подбирается различный вид насосов.Цена гидролаккумулятора составляет кругленькую сумму, поэтому многие его не покупают и не устанавливают, а применяют другие варианты управления насосом, выполняемые самостоятельно.

Как воплощается идея водоснабжения из колодца

Наряду с популярностью скважины, домовладельцы во многих регионах отдают предпочтение колодцам для обеспечения себя водой. В этом случае возникновение форс-мажорных обстоятельств никак не создаст проблемы с водоснабжением, по сравнению с центральным обеспечением и скважиной, зависящей от наличия электроэнергии.Здесь элементарно можно принести те же два ведра, даже без коромысла:

• Схема водопровода в частном доме от колодца состоит и содержит определенный набор необходимых элементов и оборудования.
• Сам источник воды, к которым относится река, скважина, в нашем случае колодец.
• Насос для подачи воды из колодца .
• Гидроаккумулятор, создающий определенное давление в системе и помогающий в управлении процессов включения и отключения насоса.
• Чистота воды зависит от фильтров водоочистки и водоподготовки. Для правильного подбора оборудования берутся пробы воды, и делается анализ.Техническая вода для полива огорода, мытья автомобиля и других хозяйственных потребностей не нуждается в фильтрации, поэтому она подается по другой трубе и минует систему очистки.
• Горячее водоснабжение обеспечивается установкой водонагревательного оборудования.
• Предусматривается коллекторная система горячей и холодной воды в водопроводе.
• Видео в этой статье подскажет, как найти лучшее место для колодца. Как определить с помощью дедовских методов, если нет специальных приборов, где будет вода на небольшой глубине.

Внимание: Безотказным способом до сих пор считается наличие и объем росы ранним утром летом. Наблюдения продолжаются приблизительно полгода, сведения заносятся в конспект, составляется диаграмма и определяется место с наибольшим количеством воды.

• Далее учитываются санитарные ограничения, имеющиеся в каждом хорошем деле.
• Расстояние в 50 м не должно заниматься туалетами, выгребными ямами, канализацией, компостными кучами и другими источниками загрязнений.
• Сдвижки и размыв фундамента могут произойти из-за близкого расположения колодца возле дома.
• После определения места расположения колодца, заказывается проект инженерных коммуникаций водоснабжения частного дома.
• Если имеются даже минимальные инженерные навыки, такой проект, возможно, выполнить самостоятельно, но зачем рисковать, когда речь идет о жизненно важном продукте природы.
• Подготовка проекта предоставляет время для рытья колодца .

Как выкопать и отвести воду из колодца

Плотный грунт, не осыпающиеся стенки

Как правильно сделать колодец

Чтобы проживание в частном доме было удобным и комфортным, а не ассоциировалось с удобствами на улице, стиркой вручную в отдельно взятом тазике и переноской ведер с водой в ведрах из скважины на улице, необходимо провести полноценное водоснабжение и водоотведение в своем частном доме.Итак:

• Автономное водоснабжение реализуется забором воды из колодца.
• Оптимальное обустройство колодца будет в месте, где качественная вода, пригодная для употребления в пищу, которая находится на глубине от 4 до 15 м.
• Водоносный слой желательно иметь достаточно объемным, чтобы решались проблемы снабжения семьи из 4 человек, это составляет в среднем 200 л.
• Неглубокий колодец может иметь низкое качество воды из-за проникновения грунтовых вод.
• К неоспоримому преимуществу относится тот момент, что колодец не зависит от наличия электроэнергии, её минимальное количество можно зачерпнуть ведром на веревке.
• Срок эксплуатации удачного колодца может составлять до 50 лет, что гораздо больше службы скважины.
• Стоимость рытья и обустройства колодца обойдется гораздо дешевле скважины, на фото вверху хорошо видно, что потихоньку, одной только лопатой можно углубляться в грунт метр за метром.
• Выкопав шахту лопатой самостоятельно, расходы на колодец выльются только в оплату за материал для стенок и за работу по их монтажу.

Внимание: Осмотритесь вокруг, если в местности проживания все роют колодцы, не стоит изобретать велосипед, а лучше воспользуйтесь их опытом, так же дело обстоит и со скважинами.

• Применение железобетонных колец, намного упрощает процесс водоснабжения частного дома.
• Яма под первое кольцо копается до тех пор, чтобы кольцо, установленное в неё, выступало на 10 см, то есть яма может быть глубиной 100-110 см.
• Кольцо аккуратно доставляется к яме на боку, после чего, переворачивая, опускается в яму.
• На торце размещаются минимум три соединительные скобы.
• Затем продолжается углубление ещё на одно кольцо, грунт помещается в емкость и поднимается наверх, кольцо соответственно опускается.
• Опустив первое кольцо вниз, выполняется установка второго изделия в скобы.
• Так как планируется завести водопровод от колодца в дом, то второе кольцо должно быть с отверстием в 1,5 раза большим диаметра трубы, которая позволит выполнить данную работу.
• Копка колодца продолжается, кольца устанавливаются одно на другое до тех пор, пока не начнётся интенсивное поступление воды. Примерно это происходит на 6-8 кольцах.
• Эффективность колодца будет хорошей, если количество водоносных жил (родничков) будет 3 и больше.
• Нужно остановиться и произвести откачку воды и песка, который намывается.
• Углубление продолжается ещё на полметра, насос продолжает откачивать воду, потому что идет хорошее наполнение колодца.
• После завершения выемки грунта, шахта оставляется для заполнения водой на сутки. Этого времени хватает для определения уровня поступающей воды.

Внимание: Необходимо закрыть будущий колодец от случайных попаданий в него посторонних предметов или людей.

• Через сутки проверяется пришедшее количество воды. если больше 1-1,5 м. считайте, повезло. Вода снова откачивается.
• Формируется фильтр, для чего на дне колодца укладываются небольшие камни, а сверху насыпается щебень, крупнозернистый песок, гравий, главное, чтобы слой был 30-50 см.
• Все щели заполняются цементно-песчаным раствором между кольцами, во избежание попадания верховодки в колодец.
• При условии выполнения всех операций правильно, колодец должен набрать воды примерно на 1,5 бетонных кольца.

Компактное размещение коммуникаций

Схематичное расположение оборудования водоснабжения и его подогрева в частном доме

Подвальное помещение частного дома идеально подходит для компактного размещения оборудования для обеспечения холодного и горячего водоснабжения или для этих целей используется любое подсобное помещение. Важно другое – все виды оборудования, установленные и действующие в системе водопровода, должны быть оснащены запорными кранами, позволяющими отключение приборов от систем при проведении работ по их обслуживанию, ремонту или замене, не нарушая при этом водоснабжение всего дома.

Как проложить водопровод от колодца к дому и на какой глубине

• От действующего колодца, во время капитального ремонта, или от вновь выстроенного сооружения, к дому прокладывается траншея.
• Глубина прокапываемой траншеи должна быть ниже отметки промерзания грунта в данной местности.
• На дне траншеи размещается 32-миллиметровая труба из меди, стали, пропилена, металлопластика под небольшим уклоном, направленным к источнику.
• Для чего нужен уклон? Он необходим для предотвращения застоя воды в трубопроводе.
• В фундаменте дома делается утепленное отверстие, в которое заводится труба в подвал дома от колодца. Утепление отверстия необходимо для исключения перемерзания водопровода в лютые морозы.
• Как провести водопровод в дом из колодца и обеспечить достаточный уровень давления в трубопроводе?
• Достаточный уровень давления обеспечивается установленным на чердаке водонапорным баком или гидроаккумулятором.
• В колодце должен стоять водозаборник, оснащенный фильтрующей сеткой и обратным клапаном.
• Подача воды в систему осуществляется с помощью насоса, который автоматически включается при снижении давления и отключается при его восстановлении до нужных параметров.
• В водоснабжении частного дома могут применяться два вида насосов. Модель поверхностного типа, не погружается в источник водозабора и обеспечивает подъем воды с небольшой глубины в 8-9 м. поэтому они используются в колодцах.
• Модель погружного типа размещается непосредственно в колодце, и их мощность позволяет поднимать воду на большую высоту.

Как прокладывать трубы в доме

Схема предусматривает два способа прокладки труб в частном доме:

• Потребители к системе подключаются последовательно и коллекторное соединение.
• Последовательное подсоединение практикуется в небольших домах с малым потреблением воды. Система справляется с потребностями одного-двух жильцов, если количество пользователей в два раза больше, то при одновременном включении водоразборных точек в нескольких местах, давление в системе снижается и в удаленном месте вода еле бежит.
• Коллекторная система выполняется сложнее, зато потребители не ощущают проблем с напором воды во время её использования. Коттеджи и частные дома с большой площадью снабжаются разводкой труб по коллекторной схеме.
• Надо понимать, что значительное удаление потребителя от насосной станции, приведет к некоторым потерям давления воды. Однако они на порядок меньше последовательного подключения приборов водопотребления.

Подключение к колодцу насосной станции

Просто и вместе с тем сложно, если не знать как

Расположение оборудования насосной станции

Поднятая вода из колодца насосной станцией, распределяется по всему дому и обеспечивает водоснабжение частного дома.Итак:

• Насосную станцию, так же как и насос, лучше всего размещать в подсобном помещении или доме.
• Удобна в использовании металлопластиковая труба, вернее её свойство гнуться.
• В отверстие кольца колодца заводится труба, загибается и опускается до самой воды, не доходя до дна колодца на 30-40 см.
• Внутри размещается входной сетчатый фильтр.
• Производится откачка воды, в дне фиксируется штырь, к которому прикрепляется труба.
• Отверстие для трубы в бетонном кольце заделывается цементным раствором.

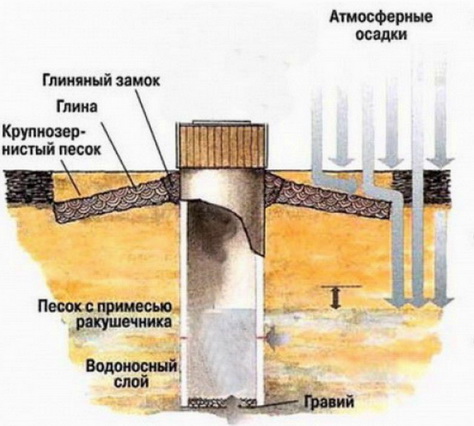

• Траншея закапывается и обустраивается глиняный замок, чтобы обезопасить от попаданий грунтовой и дождевой воды колодец.
• Правильному выбору насосной станции способствует знание характеристик колодца.
• Для колодца на удалении приобретается центробежный насос самовсасывающий с внешним эжектором, поднимающий воду с глубины до 45 м.
• Инструкция предписывает иметь в помещении насосной станции зимнюю температуру не ниже +2ᵒС.
• Обратный клапан и фильтр грубой очистки устанавливается перед входом в насос, после насосной станции ставится фильтр тонкой очистки.
• Обязательно подключение реле давления, остальных приборов.
• В коллектор отводится труба и производится распределение воды на потребителей.
• Насосная станция подключается к щитку. Последний штрих – смонтированный водопровод.

Монтаж в частном доме водопровода подошел к своему логическому завершению. Осталось проверить все участки водопровода на предмет отсутствия течи и работоспособность системы, при положительных результатах можно получать удовольствие от благ цивилизации.

Открытая система горячего водоснабжения — это типовое решение для зданий советской постройки

Открытая схема теплоснабжения: источник горячей воды — теплотрасса Что такое открытая система горячего водоснабжения и как она устроена? Сегодня нам предстоит познакомиться с устройством систем отопления и ГВС, типичным для абсолютного большинства зданий, построенных в период существования Советского Союза. Мы изучим их основные элементы, и постараемся дать оценку ключ.

Схема горячего водоснабжения многоквартирного дома: устройство, элементы, типичные проблемы

Разводка водоснабжения в подвале строящегося дома Наша сегодняшняя тема — система горячего водоснабжения многоквартирного дома: схемы, основные элементы и типичные проблемы, с которыми может столкнуться владелец жилья. Итак, приступим. yandex_partner_id = 147329; yandex_.

Организация водоснабжения на даче: решения для разных источников воды

Ввод водоснабжения и слив канализации в дачном доме Наша сегодняшняя тема — организация водоснабжения в загородном доме. Мы разберем несколько решений для разных источников воды (колодца, скважины и дачного водопровода) и сравним несколько видов водонагревателей для нужд горячего водоснабжения. Итак, в путь.

Отопление и водоснабжение частного дома: выбор источника тепла, схемы разводки и материалов

Схема систем автономного отопления и ГВС Сегодня нам предстоит узнать, как можно организовать отопление и водоснабжение загородного дома. Нам предстоит сравнительный анализ разных источников тепловой энергии для нужд отопления и горячего водоснабжения, знакомство со способами бесперебойной подачи в дом холодной воды, выбор материалов и отопительных приборов, а также схем развод.

Монтаж труб внутреннего водоснабжения: ответы на 10 актуальных вопросов

Полипропиленовый водопровод на завершающей стадии монтажа Насколько трудно самостоятельно заменить или развести с нуля трубопроводы для внутреннего водоснабжения? Сегодня мы постараемся ответить на несколько вопросов, так или иначе связанных с монтажом и эксплуатацией водопроводов в квартирах и частных домах. Итак, в путь.

Водопровод из колодца

Для комфортного проживания в загородном доме обязательно нужен водопровод. Именно поэтому во время строительства на этапе заливки фундамента прокладываются инженерные коммуникации. Если же этот этап был упущен, не расстраивайтесь, водопровод в частном доме своими руками от колодца по схеме можно сделать и в обжитом доме. Главное, следовать пошаговым инструкциям и правильно выполнить все этапы проведения системы водоснабжения.

Как провести самостоятельно водопровод на даче

Если у вас нет доступа к магистрали, сделать водопровод можно из колодца, который расположен на участке. В любом случае без инженерных коммуникаций от источника воды до дома не обойтись. Для этого используется современное эффективное оборудование:

• Насос
• Гидроаккумулятор
• Фильтры для труб
• Водонагреватель, накапливающий воду.

Размещается всё это оборудование в подвале, либо в отдельно отведённом помещении, комнате. Перед любым оборудованием обязательно монтируются по схеме запорные краны. Они позволяют отключить устройство от всей системы и произвести обслуживание, ремонт, либо замену. Для водоснабжения в частном доме от колодца используется две разновидности насосов: непогружные поверхностные, которые поднимают воду с колодца с глубиной девять метров, а также погружные насосы, размещающиеся внутри колодца и поднимающие воду с 200 метров и более.

Смотрите видео: Водопровод в частном доме своими руками

При наличии колодца, от него делается траншея глубиной ниже промерзания в этом районе грунта. В траншею укладывается трубопровод с 32 миллиметрами в диаметре. Трубопровод берётся из стали, меди, металлопластика, полипропилена. Обязательно делается уклон по направлению к колодцу. Трубопровод ведётся к подвалу через фундамент. Отверстие, сделанное в фундаменте, обязательно утепляется.

Смотрите схему водопровода из колодца:

Схема водопровода из колодца в частном доме

При проведении воды из колодцв в частном доме, сперва нужно утеплить место водозабора, а также защитить кессоном от попадания грязных сточных вод.

1. Производится сборка кабельного пучка, троса для страховки и трубы для водоподачи и скрепляется всё алюминиевым скотчем.
2. Подсоединяется погружной насос и погружается в источник.
3. Снаружи шнур и труба утепляются, и производится укладка в траншею. Труба со шнуром заводятся в дом.
4. В доме устанавливается бак для включения насоса при необходимости, управляющий блок.

Вот еще одна схема водоснабжения дома:

Схема водопровода в доме из колодца

При наличии центральной магистрали водоснабжение дома упрощается. Берётся разрешение, производится врезка в систему. Также выкапывается траншея, выкладывается трубопровод, устанавливается запорный кран. Производится разводка согласно заготовленной ранее схемы.

Вода из колодца в частном доме используется только для технических нужд, для готовки и питья она не подходит. В любую систему водоснабжения монтируются очищающие воду фильтры в трубы, в особенности это касается колодца.

Теперь вы знаете, как провести водопровод от колодца по схеме. поэтому можете самостоятельно повысить комфорт в загородном доме. Своими руками у вас получится сделать качественное водоснабжение с минимальными затратами.

Похожие статьи:

Источники: http://vodakanazer.ru/vodosnabzhenie/kolodcy/kak-provesti-vodu-iz-kolodca-v-dom.html, http://moikolodets.ru/vodoprovod-v-chastnom-dome-iz-kolodca-134, http://www.svoimi-rukamy.com/vodoprovod-iz-kolodza.html

santex1.ru

видео-инструкция по монтажу своими руками, фото

Если у вас на участке есть колодец, и нет централизованного водопровода, то следует позаботиться о бесперебойной подаче воды прямо в дом. Даже если это дача, постоянно носить ведра из водозабора в домик достаточно утомительно. А если дело коснется поливки огорода, то вам придется ежедневно таскать десятки ведер.

Гораздо проще провести воду в дом из колодца и забыть обо всех проблемах. Тем более что работы можно сделать своими руками – никакого специального инструмента, сложного оборудования и профессиональных навыков не понадобится.

Главное – аккуратно выполнять все этапы, которые будут перечислены ниже. Согласитесь, потратить 1-2 дня и обзавестись собственным водопроводом – перспектива привлекательная.

Простейший вариант, как провести воду в дом с колодца

Основные этапы работ

Как и любой серьезный проект, процесс подведения воды следует разбить на несколько этапов. Это позволит делать то, что необходимо в данный момент, и не пытаться охватить сразу все операции, что нередко приводит к браку и порче узлов. Делая все по порядку, вы без труда разберетесь, как от колодца провести воду в дом правильно.

Подготовка

Вначале следует произвести массу расчетов:

• Глубина водозабора, очень важный показатель, от которого зависит, какой тип оборудования будет использоваться в колодце.
• Расстояние от колодца до дома, на основании этой цифры вы будете приобретать трубы, утеплитель и кабель, поэтому данные должны быть точными.
• Глубина промерзания грунта в зимний период, от этого зависит глубина траншеи, которую придется копать для прокладки водопровода.
• Ориентировочный объем потребления воды, от этого будет напрямую зависеть тип используемого оборудования.
• Место вхождения трубы в дом – если при строительстве вы не предусмотрели отверстие в фундаменте, его придется сделать с помощью специального инструмента.

Далее следует подготовить все необходимые материалы и приспособления.

Из инструментов вам понадобятся:

• Лопаты для устройства траншеи от колодца до дома.
• Перфоратор для проделывания отверстия в стенке бетонного колодезного кольца и в фундаменте при необходимости.

Также заблаговременно запаситесь необходимым оборудованием:

• Насос, его тип зависит от глубины водозабора и потребностей в воде. Это может быть погружной вибрационный насос типа «Ручеек», наземный насос типа «Гидрофор» или полноценный погружной насос центробежного типа, причем цена может значительно отличаться в зависимости от производителя.

Наземный насос подойдет при глубине водозабора не более 8 метров

• Гидропневматический бак, который будет поддерживать необходимое давление в системе, избегая скачков и гидроударов оборудования.
• Датчик давления, который будет включать насос, когда необходимо, и манометр для того, чтобы видеть давление – также необходимые атрибуты системы.
• Труба ПНД для подведения воды из колодца в дом диаметром 32 мм. Лучше всего, если от начала и до конца будет идти сплошной трубопровод без соединений, поэтому и необходимо знать длину и глубину, плюс не забывайте добавлять 2-3 метра запаса.
• Утеплитель для трубы. Даже если у вас труба будет лежать ниже уровня промерзания, все равно на входе в дом она подвержена воздействию холода. Как минимум, необходимо утеплить этот участок магистрали.
• Если прокладка осуществляется выше линии промерзания, она должна быть утеплена. Желательно, чтобы вдоль нее лежал еще и обогревающий кабель, который предотвратит замерзание даже в самые лютые морозы.
• Различные узлы для соединения к насосу, фильтру и так далее.

Совет! Выбор оборудования – ответственная часть, от его качества во многом зависит долговечность системы. Лучше приобрести насос известного, проверенного бренда.

Земляные работы

Тут все достаточно просто: нужно выкопать траншею необходимой глубины от места выхода трубы из колодца до места входа в дом. Здесь есть только одно важное замечание: для предотвращения застоя воды в трубопроводе должен быть небольшой уклон (около 3-х градусов) в сторону колодца.

На этом же этапе проделываются отверстия в колодезном кольце и фундаменте. Не стоит делать их слишком большими или маленькими – и то и другое добавит вам лишней работы.

Фото: так выглядит данный этап

Статьи по теме:

Прокладка трубы

Достаточно ответственный этап, так как труба засыплется, и любой брак и протечки приведут к огромному объему дополнительной работы.

Последовательность действия такова:

• Если будет использоваться погружной насос, его шланг прикрепляется к ПНД трубе, если наземный агрегат – в колодце должен стоять фильтр для очистки воды от грубых примесей, от которого и идет труба.
• Особенно внимательно стоит отнестись к месту выхода трубы из колодца и месту входа в дом, после прокладки трубы место заделывается гидроизолирующим раствором. Для обеспечения еще большей надежности, наружные стыки можно дополнительно обработать полиуретановой пеной.

Пена отлично подойдет для уплотнения места входа трубы в фундамент

• Фундамент дома около места входа трубы нужно дополнительно утеплить с внутренней стороны листом пенополистирола.
• После того, как засохнет раствор, траншею можно засыпать.

Монтаж оборудования

Чтобы завести воду из колодца в дом, в первую очередь требуется насос, от него зависит производительность системы. Инструкция по его подключению обязательна к изучению. А если у вас остались вопросы, то лучше пригласить специалиста.

При монтаже погружного насоса вам понадобится прочный тросик и лучше всего, если он будет изготовлен из нержавеющей стали.

Так выглядит колодец с подведенной трубой и спущенным погружным насосом

На входе в дом обязательно должен стоять фильтр для воды. Первый запуск и проверку системы лучше проводить в присутствии специалиста.

Важно! Не забывайте, что размер расширительного бачка зависит от потребностей в воде и может варьироваться от 10 литров до тонны.

Вывод

Мы разобрали, как провести воду из колодца в баню, дом, дачу. Характер работ может изменяться только в зависимости от типа насосного оборудования.

Видео в этой статье поможет еще лучше понять особенности производимых работ.

kolodec.guru

Как провести воду из колодца – траншея, оборудование, монтаж

Рассмотрим наиболее дешевый и технологичный вариант проведения воды из колодца в дом с применением погружного насоса.  Но сделать водоснабжение дома с помощью трубы и насоса не так просто, как может показаться на первый взгляд… Как провести воду от колодца или скважины и не столкнуться впоследствии с проблемами, а также наиболее существенные нюансы этого мероприятия.



Траншея для трубы водоснабжения

Как правило целесообразней уложить трубу ниже глубины промерзания, чем применять обогрев и утеплители, но не во всех регионах… Для средней полосы может понадобиться глубина 2 метра и больше – в зависимости от рельефа, также учитывается создание постоянного уклона 1-2% для самотека в колодец и подсыпка под трубу 0,2 метра песка.



Как выкопать траншею для водопровода

• Для задания равномерно уклона 1-2% траншеи над ней натягивается горизонтальный трос по нивелиру, от которого берут домер.
• На трубу желательно положить экструдированный пенополистирол 3 -5 см толщиной, особенно если экономили на глубине.
• Траншея делается прямолинейной с допустимым плавным поворотом если нужно.



Выбор трубы для подачи воды и ее укладка

Применяется труба ПНД 32 мм диаметром желательно цельная от дома до выхода в колодец. Пригодная для водоснабжения труба ПНД отмечена по длине синей или зеленой полосой с толщиной стенки 3 мм.

Рекомендуется уложить трубу и кабель питания насоса на дно траншеи в защитном кожухе, который называют гильзой. Не стоит экономить копейки на защитных мероприятиях. Оптимально применение канализационной трубы 110мм. Гильза защитит от механических повреждений, воды, мышей под домом, даст возможность продернуть содержимое…

Гильза присыпается песком, на который кладут слой утеплителя. Чем он будет шире (и толще тоже), тем на большее количество тепла от земли можно рассчитывать.



Заведение трубопровода в дом и в колодец

Задача при заведении гильзы в колодец – загерметизировать сделанное для этой цели отверстие, чтобы не допустить верховых вод. Делается по технологиям строительства колодца. При этом недопустимо применение какой-либо «химии».

При заведении в дом, желательно пройти под домом как можно дальше от наружной стены и подниматься гильзой под 90 градусов (30+30+30) у внутренней стены помещения, что предотвратит замораживание у фундамента.

Колодец желательно защитить от верховых вод отмосткой — гидрозамком.



Подвеска, электроснабжение и оборудование насоса

Насос подвешивается на тросе соответствующей прочности по центру колодца, закрепленном на перекладине. В гильзе под землей допускается прокладывать только водопогружной кабель. Если насос комплектуется совсем коротким кабелем, то доукомплектование должно быть соответствующим с созданием водоупорного соединения.

Желательно чтобы обратный клапан устанавливался прямо на корпусе насоса. Некоторые модели снабжены изначально защитным выключением от осушения. Если такого нет, то насос нужно оборудовать «лягушкой», размыкающей цепь питания при падении уровня воды.



Как применять погружной насос при низком уровне воды

Если всас насоса будет ближе чем 0,5 метра от дна, завихрениями воды будет поднята муть – водоснабжение станет невозможным. Что делать если насос поднимает ил со дна?

Мелкие колодцы не редкость, воды в них всего на 1 – 1,5 метра. Но применять погружной насос можно. Есть модели насосов, которые захватывают воду не нижней частью, а отверстиями посередине корпуса – такие предпочтительнее.

Чтобы уменьшить вихри воды, на дно опускается полиэтиленовое ведро со щебнем, а в него — всас насоса. Теперь поток будет направлен сверху вниз, а его скорость уменьшится в разы за счет большего диаметра. Или же насос вставляется в крестовину труб 110мм с тройниками, направленным вверх, получается то же самое — забор воды делается вверху.



Оборудование для водоснабжения в доме

Оборудование для водоснабжения, устанавливаемое в доме, типичное. Применяется гидроаккумулятор под питьевую воду 50 – 100 литров и реле давления для управления насосом. Рекомендуемая схема водоснабжения и управления насосом следующая.

Давление в системе водоснабжения дома задается реле насоса. Напомним, что реле давления отключает насос при достижении максимального давления в системе, и включает его при минимальном значении. Обычно этот диапазон настраивают 1,2 – 2,5 атм, а некоторые задают еще меньше, лишь бы работала бытовая техника. Чем меньше давление в системе – тем больше экономится ресурс насоса, энергия, меньше убегает воздуха из гидроаккумулятора, который регулярно подкачивается воздухом до минимального значения.

Как сделать слив воды из трубы – не залазить же в колодец…

В трубопроводе в колодце устанавливается тройник к которому подключается отводок гибкого высоконапорного шлага «для стиралки» с краном на конце. В обычном положении эта трубка поднята наверх, но если нужно спустить воду – кран открывается и она опускается к самой воде на веревочке….

teplodom1.ru

Водопровод из колодца в дом: летний, зимний

Зимний водопровод из колодца

В данном случае «зимний» подразумевает «всесезонный». В зимнем водопроводе вода не замерзает, поскольку он проложен одним из следующих способов:

• Ниже глубины промерзания грунта;
• Выше глубины промерзания, но с утеплением.

Если в вашем регионе глубина промерзания грунта составляет 1,5 м, то вы можете воспользоваться первым способом. Для тех, кто не хочет много копать (а также при глубине промерзания ниже 1,5 м) предусмотрен второй способ, включающий в себя расходы на утеплитель и дополнительную защиту трубы. В этом случае можно выкопать траншею для водопровода на глубину 0,5-1 м. Также можно провести трубу буквально под поверхностью, но для ее обогрева (помимо утеплителя) нужен расход электричества и обогревающий кабель.

Самое сложное место при прокладке водопровода из колодца – это стыковка шланга со стенкой железобетонного кольца, в котором было оставлено отверстие при строительстве колодца. Данный стык необходимо тщательно изолировать, поскольку чаще всего именно сквозь него грязные поверхностные воды попадают в колодец.

Для обеспечения максимальной герметизации прохода сквозь кольцо лучше использовать сгон (короткая труба с резьбой с обоих концов). Также с обеих сторон трубы на нее нужно надеть прокладки и прижать их к стене фланцами. При использовании для водопровода трубы ПНД диаметром 32 мм для ее стыковки со сгоном нужно использовать фитинг-переходник. Между собой трубы соединяются при помощи пайки в специальном паяльнике либо при помощи специальных фитингов.

Для наружной и внутренней гидроизоляции стенки кольца не советуем применять битумные или подобные жидкие мастики. Со временем они могут просочиться в колодец и загрязнить воду. Лучше использовать силиконовый герметик, а также цементный раствор с добавлением жидкого стекла.

Глубина погружения трубы или шланга в колодец должна быть чуть ниже середины уровня воды в колодце (или за 20-30 см от дна). Если приблизить трубу (шланг) ко дну, насос может засасывать песок.

До начала проведения работ по установке вертикальной (опускной) трубы в колодце нужно выкачать из колодца воду, соединить руками трубу с коленом к выводящей трубе в траншее, измерить отступ до дна колодца, и если он равен 20-30 см, соединять с коленом.

Вместо колена лучше использовать краник под углом 90 градусов. Это позволит остановить подачу воды еще до поступления в дом при ремонтных работах или замене сантехники (или замене труб).

Качать воду по трубам из колодца можно двумя способами:

• Насосом внутри колодца;
• С помощью насосной станции автоматического водоснабжения вне колодца (лучше в подвале или в доме).

Об установке насосов в колодец и подключении к насосным станциям мы расскажем в следующих статьях.

Летний водопровод из колодца

Как понятно из названия, летний водопровод используется летом. Он может быть надземным или подземным. Надземный водопровод – это шланг или несколько шлангов, соединенных переходниками для создания нужной длины. Шланги могут быть резиновыми или силиконовыми. Более надежными считаются резиновые шланги с капроновыми нитями для усиления прочности.

Надземный водопровод нужно разбирать на зиму, иначе он неизбежно замерзнет, потрескается.

Подземный летний водопровод прокладывается под землей, как и зимний, а на поверхность выводятся краны. Чтобы он не замерзал, его нужно либо проложить ниже глубины промерзания (либо на уровне, но с утеплителем) либо на небольшой глубине, но с уклоном в 2 градуса в сторону слива, чтобы на зиму вода стекала и не разрушала трубы. На конце подземной трубы должен быть сливной вентиль, выпускающий воды в почву.

Дальше больше!

gold-cottage.ru

---

•
  Трубки для подводной охоты с клапаном или без
•
  Целлюлит и бассейн
•
  Как очистить помпу для воды
•
  Водопровод в
•
  Бассейн при остеоартрозе тазобедренного сустава
•
  Унитаз с нижней подводкой
•
  Как поменять переносицу на плавательных очках
•
  Водоворот как сделать
•
  Водопад по стеклу комнатный
•
  Как клеить пленку пвх
•
  Батарея теплолит
