Ручной вакуумный насос своими руками: как собрать правильно. Как собрать насос ручной

Ручной вакуумный насос своими руками: подробная инструкция по сборке

Вакуумные насосные системы широко применяются в различных целях.

Такие приспособления зачастую применяются для работы с газообразными и парообразными веществами.

Эта техника отличается удобством в эксплуатации, однако стоимость делает такие устройства доступными для небольшого числа покупателей.

Как собрать ручной вакуумный насос своими руками правильно.

Принцип работы и классификация

Вакуумный насос

Пар или воздушная масса выдавливается из герметичной камеры.

Таким образом откачиваемые материалы перемещаются в нужном направлении.

Большая часть таких приспособлений функционируют по принципу вытеснения, сам вакуум образуется функциональными элементами насоса.

Используются насосы, функционирующие на основе масла или без него.

По принципу функционирования все разновидности вакуумных насосов делятся на такие подкатегории:

Механические
Магниторазрядные
Струйные
Сорбционные
Кригоенные

Одной из самых широко распространенных моделей считается механический водокольцевой, поршневой и роторный насосы.

Водокольцевой насос функционирует по принципу действия ротора в водной среде со специально изготовленными лопатками. В процессе вращения этих элементов жидкость начинает сжиматься в кольцо, формируя тем самым разреженный газ. В большинстве примеров водокольцевые насосы образуют вакуум пониженного давления.

Подобные устройства используются в таких отраслях:

Медицина
Производство парфюма
Микробиология
Изготовление кондитерских изделий
Производство мыла
Разнообразные научные проекты
Отрасль сельского хозяйства
Различные отрасли химической промышленности

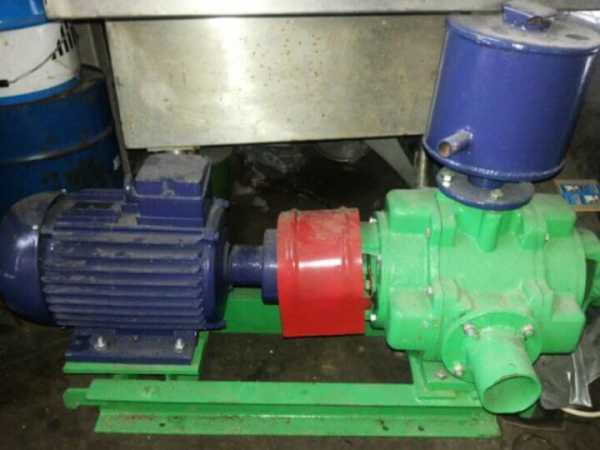

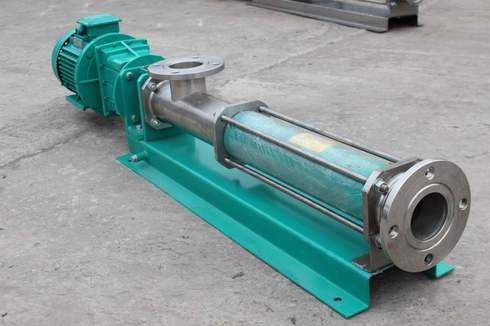

Роторные насосы тоже применяются буквально во всех сферах деятельности людей.

Как сделать самому

Ручной вакуумный насос своими руками для воды можно изготовить, воспользовавшись пластмассовыми бутылками разного диаметра. Ручное самодельное устройство будет представлять собой примитивный аналог вакуумной помпы.

Вакуумный насос своими руками

Для производства потребуется:

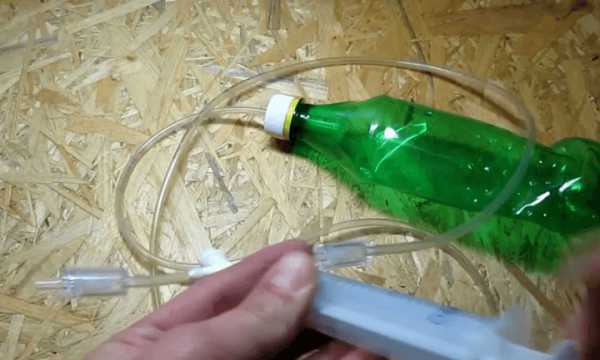

Несколько бутылок, которые легко помещаются одна в другую. Первая будет выполнять функцию поршня, поэтому нужно выбирать изделия, не имеющие существенного отличия в диаметре. Если разница в размерах присутствует, придется оборудовать уплотнитель.
Потребуется шланг от насоса.

На большой бутылке отрезается верх. В днище меньшей бутылки нужно оборудовать отверстие. Нужно вставлять изделия одно в другое, на внутреннем элементе при помощи скотча делается уплотняющая прослойка при необходимости. В большую бутылку вкручивается шланг от насоса. Если вкручивать его в обратном направлении, воздух в процессе движения поршня, будет откачиваться из меньшей бутылки.

Вакуумные насосы в бытовом применении необходимы для образования разреженного пространства в определенных объемах. Для образования вакуума могут применяться полиэтиленовые пакеты, необходимые для хранения пищи, либо сплит-системы, устанавливаемые в кондиционерах.

Сначала напрашивается вывод о том, что особая необходимость в вакуумных насосах отсутствует. Однако при самостоятельной сборке элементарной помпы можно удивиться, как много способов применения удастся обнаружить.

Чтобы изготовить подобные устройства самостоятельно, достаточно взять за основу любой манжетный насос. Для таких целей подходят даже приспособления для подкачки автомобильных колес.

Чтобы модернизировать устройство, нужно выполнить такую последовательность действий:

Разобрать автомобильный насос.
Демонтировать манжет и развернуть его в обратном направлении.
После этого насос снова собирают.
Обратный клапан нужно присоединить на входе в насос. Этот элемент может функционировать таким образом, что воздух не будет поступать обратно в емкость, из которой он выкачивается при помощи насоса.

Подобные устройства недостаточно мощные для того, чтобы работать с какими-то крупными объемами, но в бытовом применении они могут оказаться достаточно эффективными.

Водокольцевой насос

Водокольцевой насос своими руками

Такие изделия относятся к подкатегории низковакуумных систем. Конструкция являет собой корпус со специальными пластинами внутри. Такие пластины фиксируются к ротору. Когда пластины погружаются в рабочую среду, ее объем изменяется.

Когда функционирует такая техника, можно образовать 90-95% вакуума. Чтобы такой показатель был повышен, вместо воды можно пользоваться какой-нибудь другой жидкостью, закипающей при более высоких температурах. Также придется предусмотреть возможность охлаждения откачиваемой воздушной массы.

К достоинствам такой техники относятся повышенный моторесурс и несложная конструкция.

Однако такие изделия имеют определенные недостатки:

Требуется обеспечение управления и последующей утилизации рабочей среды или ее возможной рециркуляции с учетом отходящих газов.
В такое оборудование всегда нужно доливать воду.
Система охлаждения всегда должна функционировать исправно.

Чтобы собрать ручной вакуумный насос своими руками с манометром, придется выполнить такую последовательность действий:

Нужно подготовить корпус соответствующего размера, форма которого обязательно должна быть цилиндрической.
Во внутреннюю часть корпуса нужно установить вал с прочным рабочим колесом. Такое колесо должно быть укомплектовано лопастями небольшой ширины.
Рабочую жидкость нужно подавать в корпус насосного устройства таким образом, чтобы под ее давлением приводились в действие лопасти. Таким образом в центре насоса будет образоваться вакуум.

Такие устройства наиболее часто используются в отрасли сельского хозяйства или в промышленности. В быту от крупных вакуумных насосов немного пользы. Однако частным домовладельцам подобные изделия могут время от времени неплохо послужить.

Если нужно добиться разреженности, можно пользоваться техникой, изготовленной на основе простого бытового компрессора, благодаря которому температура воздушной массы повышается под увеличенным давлением. Сфера применения таких устройств по-настоящему обширная.

Вакуумный насос из автомобильного компрессора – на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com

Как собственноручно собрать простой водяной насос

Иногда возникает необходимость перекачать определенное количество жидкости из одной емкости в другую. Часто для этих целей применяют различные виды насосных устройств заводского изготовления. При этом, используя несколько несложных приспособлений можно изготовить водяной насос своими силами.

Первый вариант насоса имеет электрический привод и питается от зарядного устройства для телефона. Основой его служит небольшой электродвигатель от любой электрической игрушки или другого приспособления.

Кроме источника вращения следует приготовить следующие материалы:

крышечку от полиэтиленовой бутылки;
крышку с носиком от клея или другого материала;
колпачок от ручки или фломастера;
кусочек пластика, длина которого больше внутреннего диаметра крышечки с носиком;
водостойкий клей.

Для работ будут необходимы следующие инструменты:

дрель;
ножницы.

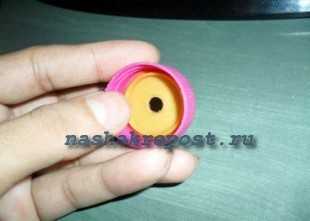

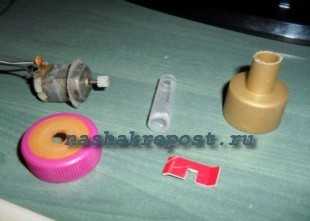

Начинаем работу над водяным насосом с обработки крышечек. В центре бутылочной крышки необходимо просверлить осевое отверстие, диаметром, достаточным, чтобы в него прошло зубчатое колесо, расположенное на рабочем валу двигателя. Кроме того, в боковой ее части необходимо выполнить полукруглое отверстие небольшого диаметра.

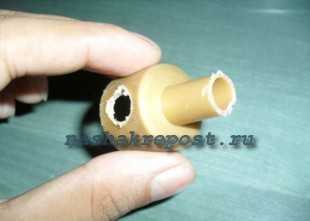

В крышечке с носиком сверлим цилиндрическое отверстие в боковой части, отступив несколько миллиметров от края.

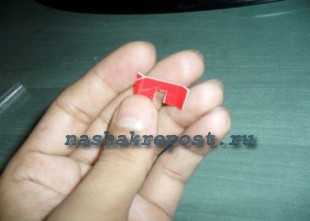

Из пластика необходимо вырезать крыльчатку насоса. Для этого вырезаем прямоугольник, длиной на 3-4 мм. больше внутреннего диаметра крышечки с носиком.

Посередине одной из длинных сторон вырезаем прямоугольное отверстие такого размера, чтобы оно туго надевалось на зубчатое колесо двигателя. Края пластиковой пластины необходимо слегка подогнуть в противоположные стороны так, чтобы она входила внутрь крышечки.

После подготовки всех деталей можем приступать к сборке нашего центробежного насоса.

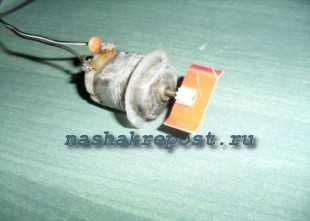

С помощью клея крепим крышечку от бутылки к корпусу электродвигателя. Затем устанавливаем пластиковую крыльчатку на зубчатое колесо, предварительно смазав место соединения клеем. К установленной на корпус крышечке так же на клею крепим крышечку с носиком меньшего диаметра, совмещая круглое и полукруглое отверстия. В совмещенное отверстие крепим обрезанный заранее колпачок ручки или фломастера.

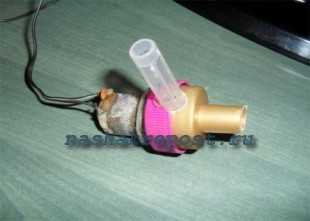

После полного высыхания клея насос готов к работе. Подсоединив к носику крышечки и колпачку резиновые шланги, вы сможете легко перекачать жидкости из одной емкости в другую. Применение электропривода позволяет программировать работу водяного насоса, например, для периодического полива цветов при длительном отсутствии хозяев, наполнения поилки домашнего питомца и ряда других целей.

Ручной водяной насос своими руками

Второй вариант насоса, сделанного своими руками, имеет ручной привод, но это не делает его менее востребованным. Работа его основана на принципе, близком к велосипедному пневматическому насосу. При движении поршня вверх происходит забор жидкости в корпус приспособления через впускной клапан, а при надавливании на поршень жидкость выливается через выпускное отверстие. Для его изготовления приготовьте:

велосипедную камеру, разрезанную на две разновеликих части;

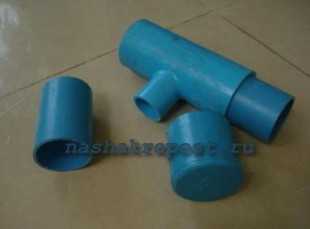

несколько деталей от пластиковой сантехнической арматуры

корпус от бывшего в употреблении пневмонасоса или подходящих размеров кусок металлической или пластиковой трубы;
кусок какого либо плотного материала – войлока, резины, диаметр которого равен внутреннему диаметру трубы;
две стальные шайбы того же диаметра;
стержень с резьбой, длина которого больше длины трубы.

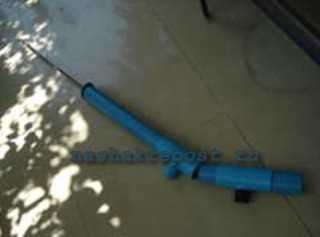

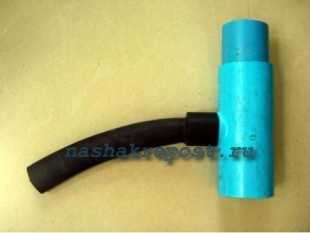

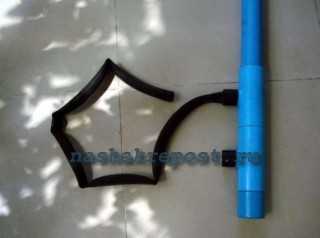

Процесс изготовления ручного насоса начинаем с изготовления впускного клапана. Для этого кусок камеры меньшего размера надеваем на выступ Т-образного элемента и проталкиваем его полностью внутрь.

Для изготовления выпускного клапана оставшийся кусок камеры надеваем на второй Т-образный элемент, используя его радиальное закругление так, как показано на фото:

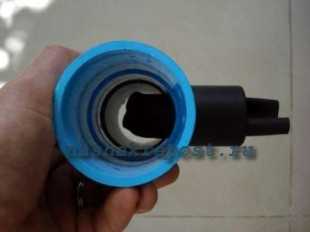

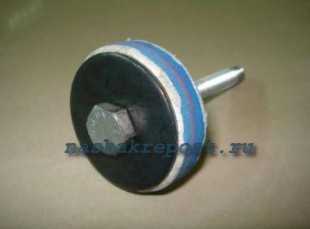

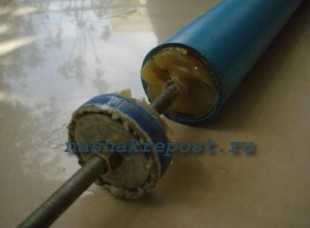

В трубу устанавливаем поршень, изготовленный из плотного материала и ограниченный с двух сторон шайбами для придания большей жесткости.

Для лучшего скольжения поршня и предотвращения потерь жидкости внутрь трубы необходимо заложить достаточное количество смазки.

В нижнюю часть трубы устанавливаем плотно выпускной клапан, ниже его через переходник подходящего диаметра устанавливаем впускной клапан. После этого ручной водяной насос готов к эксплуатации.

Принцип действия насоса подобной конструкции основан на перекрытии обрезка камеры выпускного клапана при изгибе его в обратную сторону и на пережимании достаточно мягкого впускного клапана при обратном давлении на него столбом жидкости.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации - нам интересно ваше мнение :)

Статьи, которые Вам будут интересны:

nashakrepost.ru

Насос ручной для воды своими руками. Схема, инструкция

Если на участке у вас есть скважина или колодец, то для их использования нужно будет применять насос. Он может быть ручным, а изготовить его можно самостоятельно. Поднимать жидкость с помощью такого оборудования можно будет посредством использования силы давления. Установка будет приводиться в действие усилием человека, нужно будет только нажать на специальный рычажный механизм. По той причине, что эксплуатация подобных установок предполагает применение физической силы, рациональное их использование будет оправдываться только в том случае, когда потребность воды незначительна.

Перед тем как изготовить насос ручной для воды своими руками, необходимо учесть, что скорость подъема воды и объем жидкости нельзя будет сравнить с автоматической системой, но если к территории невозможно подвести систему бесперебойной подачи воды, то данный формат устройства незаменим.

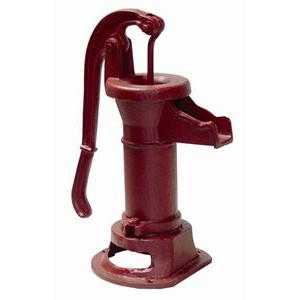

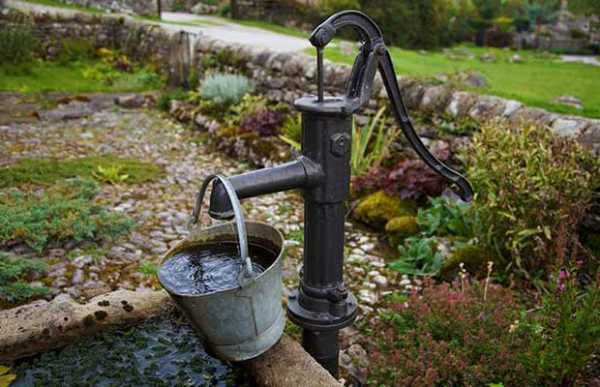

Особенности ручных насосов

Ручной способ добычи воды из скважины или колодца имеет свои плюсы и минусы. Среди положительных особенностей можно выделить простоту оборудования и легкость установки. Система подобного типа может быть использована в любых условиях. Данное оборудование позволяет экономить ресурсы, ведь для функционирования системы не потребуется подключения электроснабжения. По той причине, что в устройстве унифицированные узлы, оборудование имеет длительный срок эксплуатации.

Если вы решили сделать насос ручной для воды своими руками, то стоит учесть, что его стоимость окажется значительно ниже по сравнению с аналогами, которые обладают более сложными конструктивными особенностями. Это касается и того случая, когда насос приобретается в магазине. При введении в эксплуатацию оборудования удастся значительно сэкономить, ведь процесс можно произвести самостоятельно, не привлекая постороннюю помощь.

Если изготавливать насос ручной для воды своими руками, то первоначально нужно учесть некоторые его минусы, которые заключаются в необходимости прилагать физическую силу для функционирования системы. Производительность оборудования будет мала, а это значит, что подача жидкости будет производиться в ограниченном количестве. Несмотря на отрицательные моменты, ручные насосы сегодня не теряют своей актуальности, они все так же распространены, а в некоторых случаях являются незаменимыми.

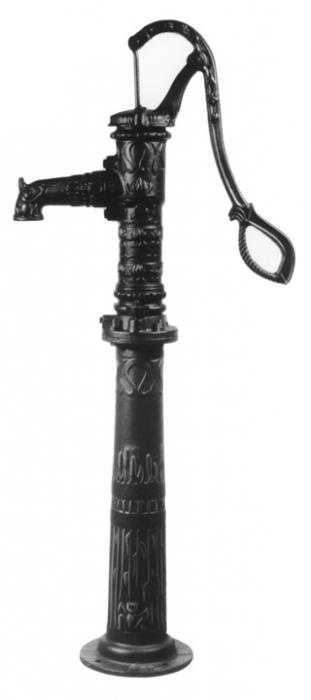

Классификация ручных насосов

Каким бы устройством ни обладал ручной водяной насос, они выполняют одни и те же функции, но их конструктивные особенности, а также принцип действия могут отличаться. В зависимости от критериев, ручные механизмы можно классифицировать на две категории, одна из них – это поршневые насосы, другая – штанговые. Поршневые насосы применяются тогда, когда вода залегает на незначительной глубине – до 10 метров. Принцип функционирования такой установки довольно прост. Ручной водяной насос такого типа представляет собой стальной цилиндр, внутри которого располагается поршень. Под воздействием внешней силы он перемещается то вверх, то вниз, а подъем производится человеком, тем самым жидкость выходит через отверстие, тогда как опускание рычага приводит к наполнению водой пространства над поршнем. Подбор оборудования можно осуществить самостоятельно, а также установить его на собственном участке.

Глубинный ручной насос

Насос ручной для воды своими руками может быть выполнен и на основе конструкции глубинного типа. Она представляет собой сложный механизм, который используется для откачки воды из скважины, глубина которой равна 10-30 метрам. Подобная конструкция имеет в составе цилиндр, шток, а также поршень. Ручной насос для колодца штангового типа монтируется непосредственно в колодце или скважине, при этом шток оборудования погружается в водоносный слой на глубину 1 метр. Для того чтобы понять, какое оборудование изготавливать или приобретать, нужно определить главные критерии выбора.

Выбор ручного насоса

Перед тем как выбрать ручной насос, нужно учесть глубину колодца или скважины, что является наиболее важными критериями при изготовлении или приобретении оборудования. Для того чтобы поднимать воду с незначительных глубин – до 10 метров, можно применить простой механизм поршневой системы.

Способ установки

Ручной насос для колодца может предполагать разные способы установки. Перед тем как начать изготавливать насос, нужно подумать, есть ли необходимость при эксплуатации перемещать его на другой объект. Подобная необходимость довольно часто возникает, когда для хозяйственных нужд вода берется из реки, а для питья – из колодца или скважины. Важно учесть и период эксплуатации. В качестве главного элемента насоса выступает поршень, расположенный в трубе. Можно найти модели, которые предназначаются для круглогодичной эксплуатации или для использования только в летнее время, в последнем случае корпус изготавливается из пластика. Если вы решите, что вам нужна такая конструкция, то можно предварительно подготовить чертеж насоса.

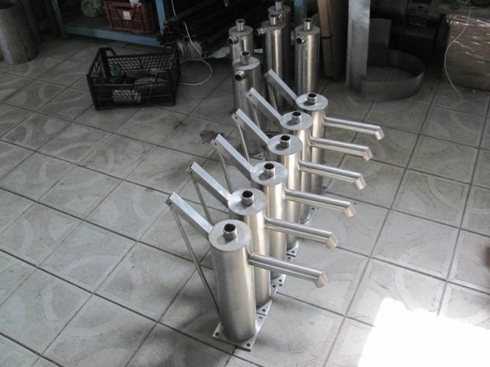

Технология изготовления ручного насоса

Изготовить ручной насос можно из подручных инструментов и материалов. Важно особое внимание уделить изготовлению корпуса, для него можно использовать стальной цилиндр, в качестве которого может выступить металлическая труба, можно применить и старую гильзу, позаимствованную от дизельного мотора. Длина заготовки, которую должна отражать схема насоса, должна быть равна примерно 80 см, тогда как диаметр должен превышать 8 см. Для того чтобы повысить качество проведения работ, нужно проточить внутреннее основание трубы, используя для этого станок. При проведении данных работ нужно постараться избавить поверхность металла от всевозможных неровностей, таким образом вы облегчите усилия, которые будут необходимы для подъема воды.

Изготовление составных частей насоса

Насосы для воды для дачи должны иметь в составе крышки, для их изготовления нужно использовать пластик или сталь. В крышке нужно проделать отверстия, предназначенные для штока. После того как конструкция будет готова, в ее внутреннее пространство нужно будет поместить поршень. После дно закрывается такой же крышкой, которая имеет клапан. В боковой части нужно укрепить с помощью сварочного аппарата трубку, через которую будет подаваться вода.

Особенности установки поршня

Когда изготавливаются насосы для воды для дачи, при выполнении поршня можно использовать дерево, сталь или пластик. В качестве основного требования выступает то, что его предстоит уплотнить резиновым кольцом. При монтаже данного конструкционного элемента будет нужно оставить наименьший зазор, который должен располагаться между корпусом и стенками, это позволит исключить просачивание воды.

Подсоединение трубы к скважине

Входная труба, которая подает внутрь воду, должна быть максимально прочной. Для этого нужно подобрать армированные шланги. На следующем этапе можно приступать к монтажу клапанов, которые представляют собой отверстия, созданные в поршне и нижней крышке стального цилиндра. Клапаны не позволят вернуться жидкости обратно во входную трубу. Для создания следует использовать толстую резину, которую нужно укрепить на отверстие с помощью заклепок.

fb.ru

Самодельный ручной насос для воды. Схема и принцип работы.

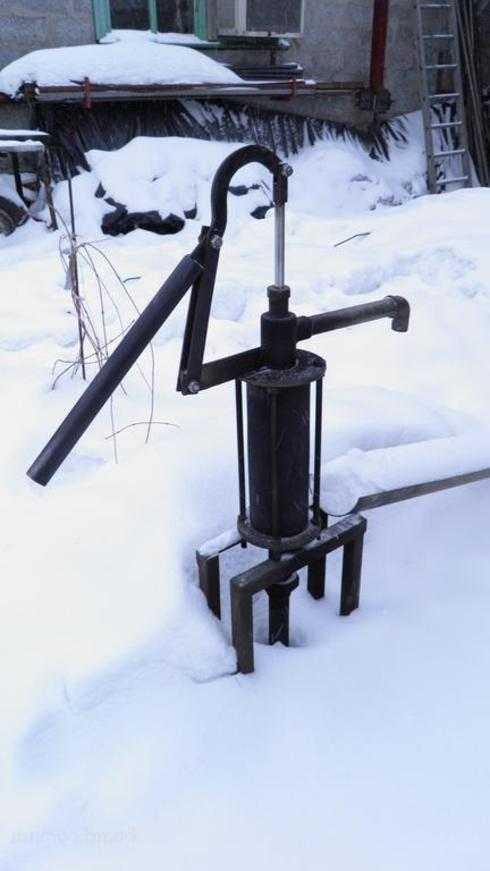

Я поделюсь опытом изготовления самодельного ручного поршневого насоса для воды, которым пользуюсь вот уже два года и который легко может сделать каждый.

Обычно каждый начинающий садовод в первую очередь испытывает необходимость в воде для орошения участка. Ведь если она далеко, да к тому же лето засушливое, нужно очень много труда, чтобы полить сад. Совсем другое дело, когда на участке есть колодец и насос, подающий из него воду.

Он установлен у меня в шахтном колодце и подает воду на высоту 4,5—5,0 метра. Расстояние от поверхности воды до насоса 5,5—6,0 метров. Накачивает воду он легко и не требует больших физических усилий: 8—10 движений поршня — и ведро наполнено до краев.

Схема ручного насоса для воды:

Материал, необходимый для изготовления: металлическая бесшовная труба диаметром 90 и длиной 450 миллиметров, четыре фланца — из них два приварить к цилиндру (в крайнем случае можно обойтись и без них), три стальных патрубка, хорошая резина для клапанов, кусок текстолита, немного фетра, латунный стержень (штанга) диаметром 16 и длиной 800 миллиметров и ряд крепежных деталей.

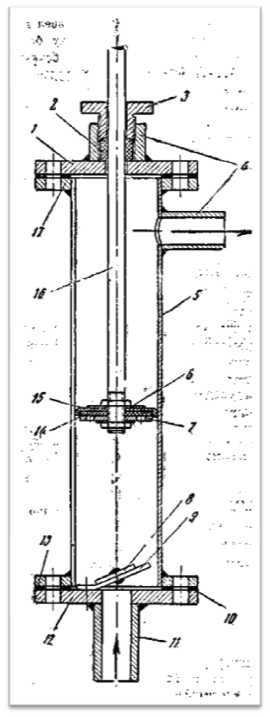

устройство ручного насоса для воды :

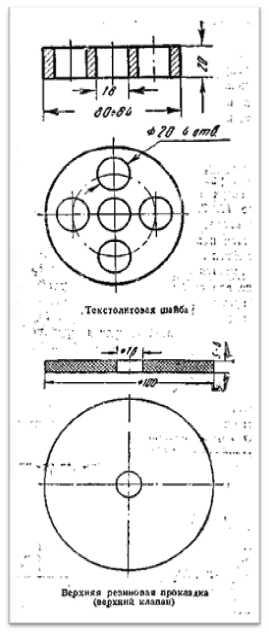

1, 12, 13, 17 - фланцы; 2 -сальниковая набивка; 3 — гайка сальника; 4 — патрубок диаметром 1 дюйм; 5—цилиндр насоса; 6 — шайба поршня диаметром 30—35 мм; 7 —текстолитовая шайба поршня; 8 — шайба диаметром 45 мм; 9 — нижний резиновый клапан; 10 — паранитовая прокладка; 11 — всасывающая труба диаметром 1,5 дюйма; 14 — фетровая прокладка; 15— верхняя резиновая прокладка; 16 — штанга диаметром 16 мм.

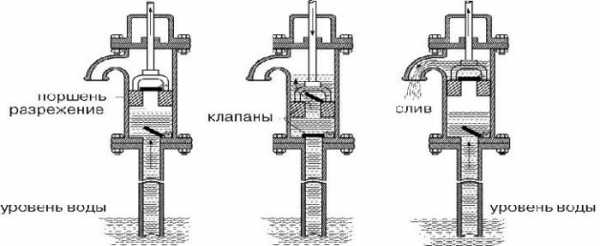

Принцип работы ручного поршневого насоса для воды

При движении штанги вверх верхний резиновый клапан (в сборе 14, 7, 15) плотно прилегает к корпусу цилиндра 5, а нижний клапан 9 открывается и засасывает воду. При движении штанги вниз нижний клапан 9 плотно прижимается к фланцу 12 и закрывает отверстие для входа воды через трубу 11. В это время у верхнего клапана отгибаются края фетровой 14 и резиновой 15 прокладок до шайбы 6, и вода проходит через отверстия текстолитовой шайбы — 7.

При следующем движении поршня вверх нижний клапан открывается, а верхний резиновый плотно прилегает к стенкам цилиндра, и вода выталкивается в нагнетательную трубу, а в цилиндр 5 поступает новая порция воды снизу. Перед опробованием насоса цилиндр надо залить водой Кроме того, надо учесть, что работа поршня во многом зависит от качества резины, поэтому лучше брать такую в которой содержится больше каучука.

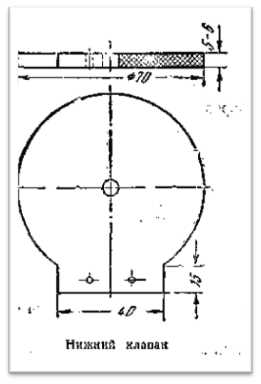

В приведенных чертежах указаны размеры отдельных деталей, но строго придерживаться их нет необходимости, тем более, что практически при изготовлении не всегда возможно достать именно такой материал. Поэтому можно брать, например, цилиндр диаметром не 90, а 80 миллиметров, штангу диаметром не 16, а 18 миллиметров, соответственно меняя размеры других деталей.

Садовод - любитель Н. ОВЧАРОВ

2sadovoda.ru

Ручной насос для скважины своими руками из пластиковых труб: чертежи

Сегодня ручной насос для скважины своими руками из пластиковых труб довольно часто изготавливается мастерами. Этот вопрос волнует многих владельцев коттеджей и участков. Можно приобрести подобное оборудование в магазинах соответствующих товаров, но довольно часто приборы имеют достаточно высокую цену и работают от электричества, что не всегда может подойти при периодическом использовании водного ресурса, к тому же не всякий участок расположен близко к источнику электропитания. Подобную конструкцию нужно выбирать в зависимости от глубины скважины, поэтому многие мастера изготавливают ручной насос для скважины своими руками. При этом необходимо следовать определенным требованиям.

Устройство самодельного насоса

Прокачка воды производится при помощи подъемного агрегата, в котором есть поршень, укрепленный на штоке, он перемещается вниз, а затем вверх по стальному корпусу насоса. Внутри данного поршня вмонтированы обратные клапаны, которые исключают возврат жидкости обратно в колодец. Шток закреплен к ручке-рычагу посредством шарнира. При воздействии на нее насос для колодца начинает работать. В нижней части корпуса конструкции имеется входной шланг, нижний конец которого должен быть опущен до водоносного слоя.

Если вы решили изготовить ручной насос для скважины своими руками, необходимо учесть, что с обратной стороны корпуса имеется выходная труба, которая расположена в центральной части агрегата. Подобные насосы можно применять при эксплуатации скважины, глубина которой не превышает 10 метров. Монтаж нужно производить на расстоянии около 100 см от поверхности земли. Для того чтобы повысить эффективность работы подобного агрегата, можно дополнительно монтировать электрический насос заводского производства, снабженный отдельным выходом.

Особенности изготовления ручного насоса

Для того чтобы сделать ручной насос для скважины своими руками, можно использовать подручные материалы, а что касается технологии, рекомендуется использовать ту, что представлена в статье. Первоначально нужно подобрать корпус, который лежит в основе насоса. Для этого отлично подойдет стальная труба необходимой длины. Если есть возможность, можно использовать гильзу дизеля, отлично подойдет и корпус гидроцилиндра. Трубу следует выбирать из расчета ее длины в пределах 800 миллиметров, калибр элемента при этом должен быть равен 8 сантиметрам, не менее.

Если изготавливается ручной насос для скважины своими руками, то наиболее приемлемым вариантом будет изготовление корпуса с использованием толстостенной трубки, при этом нужно будет воспользоваться токарным станком. При этом необходимо обеспечить гладкость внутренних стенок насоса. Если применяется стальная труба, необходимо удалить внутренние неровности с помощью шабера. Корпус вовсе не обязательно должен быть круглым, он может иметь форму многоугольника или квадрата. В качестве главного условия выступает то, что он должен обладать одинаковым сечением по всей длине.

Изготовление основных составляющих насоса

Крышки для оборудования можно изготовить из стали или толстой пластмассы. Допустимо применить древесину. Для этой цели отлично подойдет лиственница или дуб. Подобный материал разбухнет от воздействия воды и загерметизирует зазоры между стенками насоса. В верхней крышке нужно выполнить отверстие, предназначенное под шток, тогда как нижнюю нужно соединить с клапаном, а после монтировать на место.

Когда мастера выполняют ручные насосы для скважин своими руками, поршень они, как правило, изготавливают из любого имеющегося материала, будь то древесина, сталь или пластмасса. В роли основного условия выступает то, что материал должен быть снабжен уплотнителем, выполненным из резины. Этот элемент изготавливается в виде обычного кольца. Во внутреннем пространстве корпуса агрегата поршень должен перемещаться, это действие не должно сопровождаться сложностями. Поршень нужно соединить со штоком, используя запорную шпильку и резьбу.

Изготовление трубы и клапанов

В роли входной трубы, когда изготавливаются ручные насосы для скважин своими руками, можно применить шланги из жесткой резины, армированные металлической пружиной. Часто для изготовления описанной детали применяют трубы из пластмассы или металла.

Наиболее важной деталью подобного насоса, предназначенного для скважины, выступают обратные клапаны. То, насколько качественно они будут изготовлены, будет влиять на производительность оборудования. Они должны обладать высоким запасом прочности, чтобы позволить воде вернуться в пространство входного шланга. Притирке клапанов агрегата необходимо уделить большое внимание, в противном случае жидкость станет просачиваться сквозь них и будет возвращаться обратно в колодец или скважину.

Изготовление выходного патрубка

Шток и выходной патрубок должны быть подобраны с учетом такой длины, чтобы оборудование было возможно заглубить на 1 метр в колодец или скважину. Еще будет необходима ручка на шарнире. Ее нужно укрепить штоком. Последний можно выполнить из дюралевой или алюминиевой трубки. Для этого в выходной части подъемного штанга нужно сделать отверстие, установив в него болт, провести его сквозь ручку и зафиксировать с другой стороны с использованием гайки, которая имеет стопорную шпильку. Для самостоятельного возврата ручки в ее нормальное положение к короткому концу данного элемента нужно зафиксировать пружину, нижняя часть должна быть укреплена с помощью винта на корпусе. Такая конструкция ручного насоса, предназначенная для скважины, используется на многих участках и демонстрирует свои отличные качественные характеристики.

Разновидность ручного насоса - водяная помпа

Ручной насос для скважины своими руками, чертежи которого нужно рассмотреть перед началом работ, может быть выполнен в виде помпы. Для того чтобы выполнить подобную конструкцию, нужно приобрести на рынке строительных материалов медные трубки, а также эпоксидный клей. Нужно позаботиться о наличии старой тормозной камеры, можно использовать и новую, но тогда насос обойдется дороже. Ее нужно будет разобрать, удалить все отверстия, за исключением одного, которое будет предназначено для штока. Его нужно расположить в верхней части помпы. На противоположном конце тормозной камеры, снизу, с помощью дрели нужно проделать несколько отверстий, предназначенных для клапанов. Нужно использовать отрезок приобретенной медной трубки, которая обязательно должна обладать толстыми стенками, следует подобрать стальной шарик диаметром, который превышает ее калибр. Трубку предстоит рассверлить на половину длины, используя для этого сверло. В итоге вы должны получить отверстие, диаметр которого меньше шарика. Его нужно расположить в медной трубке поперёк сделанного отверстия, а после припаять сверху заготовку медной проволоки. При подъеме воды шарик станет подниматься и тем самым откроет проход, тогда как при давлении сверху этот шарик будет закрывать проем. Изготавливая ручной насос для абиссинской скважины своими руками, необходимо дополнить его медной проволокой, которая не будет позволять шарику выпасть из трубки.

Работы над изготовлением обратного клапана

Теперь можно начинать работы по добавлению в конструкцию обратного клапана, который делается по той же технологии, что и при изготовлении входного запора. Отличительная особенность - между проволокой и шариком необходимо расположить пружину. Она нужна для того, чтобы шарик прижимался к отверстию. Если вы будете изготавливать самодельный ручной насос для скважины по такой технологии, то его обратный клапан будет функционировать под давлением сверху, тем самым станет открываться отверстие. Клапан нужно установить на место и зафиксировать с помощью клея. После предстоит отрезать кусок автомобильной камеры и вырезать из нее круг. Из данной окружности должна быть изготовлена резиновая мембрана.

В заключение

В середине данного круга нужно проделать отверстие и укрепить с обеих сторон шайбы с помощью того же клея. Ручной насос для скважины своими руками из труб с легкостью может быть изготовлен любым мастером, для этого только предстоит подготовить чертеж, инструменты и следовать рекомендациям.

fb.ru

устройство ручного насоса, его установка, водяная помпа

На дачном участке или в загородном доме без централизованного водоснабжения очень пригодится ручной насос для воды из скважины. Такое устройство несложно сделать самостоятельно. Главное, ознакомиться с технологией, приготовить все необходимое и запастись терпением.

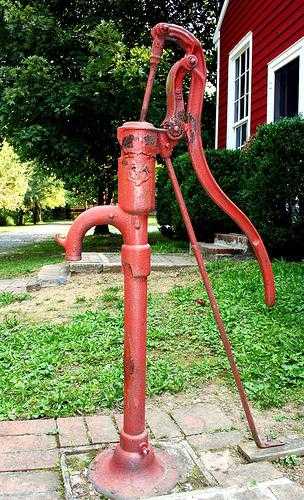

Устройство ручного насоса

Ручной скважинный насос имеет несложное устройство без большого числа составляющих. Все его компоненты можно изготовить самостоятельно из подручных или специально приобретенных материалов. Ручные насосы для скважин пользуются популярностью у многих домовладельцев благодаря низкой себестоимости, простой установке и легкости в применении.

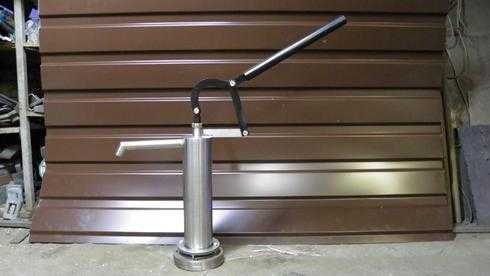

Простейший механический вариант представляет собой металлическую трубу с гладкими внутренними стенками, внутри которой при помощи штока перемещается закрепленный на нем поршень.

Шток поршня прикреплен к качающему рычагу и совершает в процессе работы возвратно-поступательные движения. Слив воды производится из сливной трубки, приваренной в верхней части цилиндра устройства. Трубка слива располагается перпендикулярно цилиндру насоса и может использоваться также для подвешивания на нее ведра в процессе набора воды.

Труба насоса закрыта с обоих торцов крышками. В нижней крышке трубы установлен запирающий клапан, а верхняя крышка имеет отверстие для штока поршня. На поршне также устанавливается клапан, открывающийся при движении штока вниз и запирающийся при подъеме штока, что обеспечивает подъем воды из скважины. Верхняя крышка трубы насоса должна быть съемной, что необходимо для проведения ремонтно-профилактических работ.

Поршень является основной деталью устройства, благодаря которому ручные водные насосы для скважин приводятся в действие. В качестве материала для изготовления поршня можно использовать металл, пластик или даже дерево.

Главное, чтобы поршень свободно передвигался в направлении вверх-вниз в трубе насоса без зазоров и заклинивания. Для повышения эффективности работы поршень ручного насоса для скважины необходимо оснастить кольцевыми уплотнениями, изготовленными из водостойкой резины.

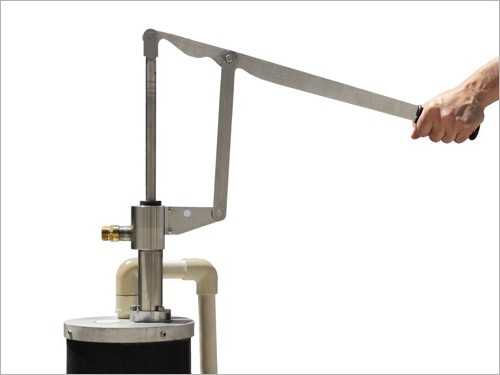

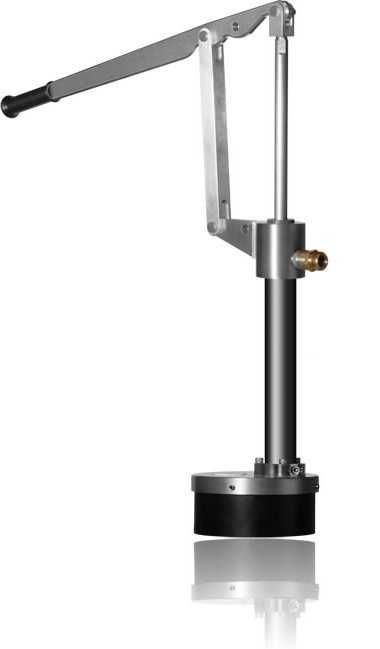

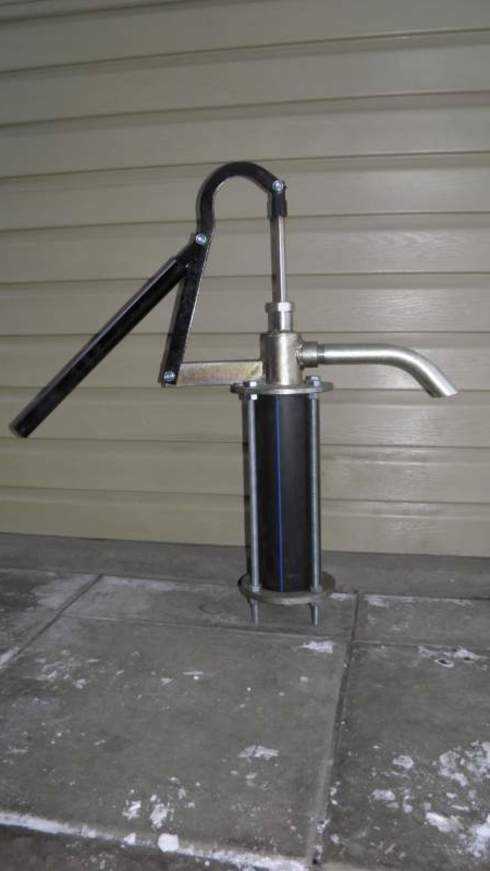

Ручные поршневые насосы для колодцев и скважин приводятся в действие нажатием на специальную ручку. Ее рычажно закрепляют на трубе насоса в верхней части. К концу короткого плеча рычага шарнирно крепится шток поршня, длинное плечо рычага оснащается рукояткой для приведения штока в движение.

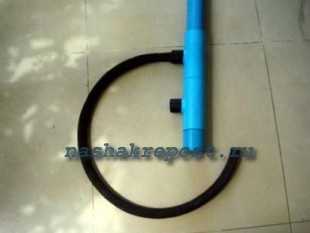

Внизу к корпусу насоса необходимо присоединить шланг, длина которого определяется глубиной залегания водосодержащего слоя грунта. Длина шланга не должна превышать 10 м.

Установка насоса

Чтобы установить ручной насос для абиссинской скважины (глубиной до 10 м) необходимо приподнять устройство над верхним слоем грунта примерно на 1 м. Это необходимо для удобства пользования. Повысить эффективность самодельного ручного приспособления поможет электронасос. Для этого нужно выбрать недорогую модель подходящей мощности, имеющую отдельное выходное отверстие.

При установке электрического насоса необходимо проследить за тем, чтобы входной шланг углубился в водоносный слой грунта как минимум на 5 см. В этом случае система подачи воды будет работать беспрерывно. В дополнение к электронасосу нужно приобрести и установить запирающий вентиль и комплект магистралей. Они продаются в металлическом или пластиковом варианте.

Ручные водяные насосы для скважин относятся к устройствам всасывающего типа и пригодны для забора воды с небольшой глубины. Поэтому их используют только для полива и других технических и хозяйственных нужд, не требующих большого расхода воды. Однако такие насосы достаточно распространены, поскольку не каждый владелец загородного дома может иметь свой собственный электронасос.

Чтобы воду, поднятую с помощью ручного насоса для скважин, можно было использовать для приготовления пищи и личной гигиены, необходимо установить очищающий фильтр. Перед тем как сделать ручной насос самостоятельно, необходимо произвести замер глубины скважины до уровня воды, примерно определить ее эффективность и требуемый расход.

Как сделать ручной насос

Чтобы сделать ручной насос для скважины своими руками, необходимо приготовить такие инструменты и приспособления, как:

сварочный аппарат;
электрическая дрель;
набор сверл;
токарный станок;
шабер;
измерительные устройства — рулетка, линейка;
технический нож;
напильник;
молоток;
отвертка;
ветошь.

Корпус для ручного поршневого насоса можно сделать из фрагмента металлической трубы необходимого размера. Можно использовать для этого также корпус гидроцилиндра или гильзу дизельного двигателя.

Необходимые габариты корпуса:

диаметр 8 и более см;
длина от 60 до 80 см.

Для изготовления корпуса может понадобиться токарный станок. Обработанная с его помощью труба из толстого металла получится гладкой и аккуратной. Это необходимо для свободного движения поршня.

Снаружи корпус устройства может быть круглым, квадратным или многоугольным, что зависит от выбранной заготовки. Внутренняя поверхность цилиндра насоса должна быть абсолютно гладкая. Для этого производится специальная обработка шабером. Сбоку в корпусе в верхней его части необходимо сделать отверстие. К нему приваривается выводной патрубок. При изготовлении цилиндра насоса на его верхней части можно нарезать резьбу для крепления верхней крышки.

На противоположной от выводного сливного патрубка стороне трубы или цилиндра делается прорезь с отверстиями, в которую впоследствии будет вставляться шпилька, на которую устанавливается штанга — ручка.

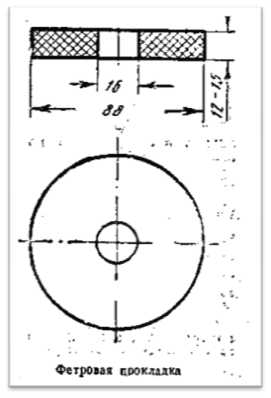

Поршень ручного насоса можно изготовить из подручных материалов. Можно использовать нержавеющий металл, древесину или пластическую массу. При этом поршень должен двигаться внутри цилиндра насоса плавно и равномерно, без заеданий и перекосов. Кольцевидный уплотнитель из резины сделать обязательно.

Поршень нужно вставить в корпус и проверить, легко ли он двигается. Случайные дефекты необходимо устранить заранее. После этого можно скрепить поршень со штоком — стержнем, закрепленным в центре поршня. Для этого используется резьба и запирающая шпилька.

Крышка для ручного насоса может быть сделана из пластмассы или металла. Деревянную крышку лучше сделать из дуба или лиственницы. Она должна точно повторять форму отверстия и плотно закрывать его. Для дополнительной герметизации можно прикрепить уплотнитель.

Верхняя крышка должна иметь в центре отверстие для штока. Нижняя крышка оснащается запирающим клапаном, препятствующим вытеканию воды из цилиндра насоса.

Изготовлению обратного (запирающего) клапана следует уделить особое внимание. Это очень важно для нормального функционирования ручного насоса. Запирающий клапан предотвращает перетекание воды вниз к вводной трубе. Поэтому он должен быть изготовлен из достаточно прочного материала. Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении.

Мембранный клапан можно изготовить из куска резины повышенной прочности. Его устанавливают поверх входного отверстия. Для крепления используется клепка или винтово-гаечное соединение.

Шариковый запор лучше изготовить из пластмассы или металла. При наличии соответствующих навыков можно изготовить шариковый эбонитовый клапан.

Длина штока и выходного патрубка подбирается в зависимости от длины трубы насоса и глубины погружения насоса в скважину. К штоку через шарнир крепится ручка. Для этого на коротком плече штанги необходимо вставить болт через заранее просверленное отверстие.

Штанговый рычаг имеет на конце резьбу для крепления ручки насоса. С обратной стороны она крепится гайкой и стопорной шпилькой. Далее необходимо укрепить пружину на коротком конце ручки и на корпусе насоса. Это делается при помощи винта. Пружина будет обеспечивать подъем ручки, то есть возвращение ее в исходную позицию.

Вводная труба может быть сделана из такого материала, как:

жесткая резина;
металл;
пластмасса.

Резиновый шланг обязательно армируется пружиной из нержавеющей стали. После изготовления и до его установки самодельный насос требуется проверить на воду. То есть необходимо временно закрепить его на монтажном столе или верстаке, опустить вводной шланг в емкость с водой и проверить качество работы соединений и узлов.

Как сделать водяную помпу

В качестве ручного насоса может использоваться помпа. Ее тоже можно сделать самостоятельно. Скважина с ручным насосом в виде помпы имеет большую производительность по сравнению с обычным поршневым насосом. Чтобы изготовить подобное устройство, понадобятся:

трубки медные толстостенные;
клей эпоксидный;
камера тормозная;
шарик стальной;
проволока медная.

Прежде всего необходимо найти или приобрести тормозную камеру от грузового автомобиля. Она может быть старой, но не полностью изношенной, или новой. Изделие необходимо аккуратно разобрать.

Затем нужно тщательно заделать все технические отверстия. При этом 1 вход для штока необходимо оставить. На противоположной стороне камеры нужно высверлить отверстия для клапанов. Работать дрелью нужно осторожно, чтобы не повредить основной корпус.

Клапаны можно изготовить из медных трубок. Для чего отрезок медной трубки нужно рассверлить на 50% длины. Поперек полученного отверстия вставляется стальной шарик чуть большего диаметра. Сверху нужно припаять кусок медной проволоки.

Шарик — это своеобразный запирающий и открывающий клапан. При выкачивании он поднимется под давлением воды и откроет проход. Если надавить сверху, шарик проход закроет. Проволока будет удерживать шарик, не позволяя ему выпасть наружу.

Обратный клапан имеет аналогичную конструкцию. Только проволока припаивается к нему через пружину. Она будет прижимать шарик к отверстию. Подготовленные клапаны нужно установить на место. Их крепят посредством эпоксидного клея.

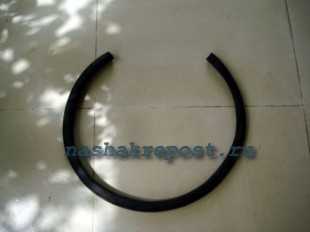

Резиновую мембрану в форме круга лучше всего сделать из автомобильной камеры. Диаметр заготовки определяется габаритами тормозной камеры.

В центре круга из резины необходимо аккуратно вырезать отверстие. К нему эпоксидным клеем крепятся с обеих сторон шайбы. Сквозь шайбы нужно провести штырь из металла. Для его крепления используют гайки.

Готовую мембрану нужно приклеить к тормозной камере с нижней стороны. Сквозь верхнее отверстие нужно вставить шток. На него припаивается ручка из подходящего материала.

Правильно изготовленная помпа работает эффективнее, чем поршневой насос. Долговечность устройства определяется качеством резиновой мембраны и устойчивостью металлических деталей к постоянному воздействию влаги.

Самодельный глубинный насос

При глубине колодцев более 10-12 м можно использовать самодельный глубинный насос. Основный принцип его работы аналогичен поршневой установке. Для обустройства глубинного насоса понадобится:

цилиндр металлический;
трубы;
отрезок шланга;
привод ручного типа;
готовый поршневой блок.

Металлические трубы для забора воды нужно немного заглубить в влагосодержащий слой грунта, после того как бурение скважины будет завершено. Верхний конец выводится наружу. На поверхности трубы крепятся при помощи хомутов. Устанавливаются прокладки.

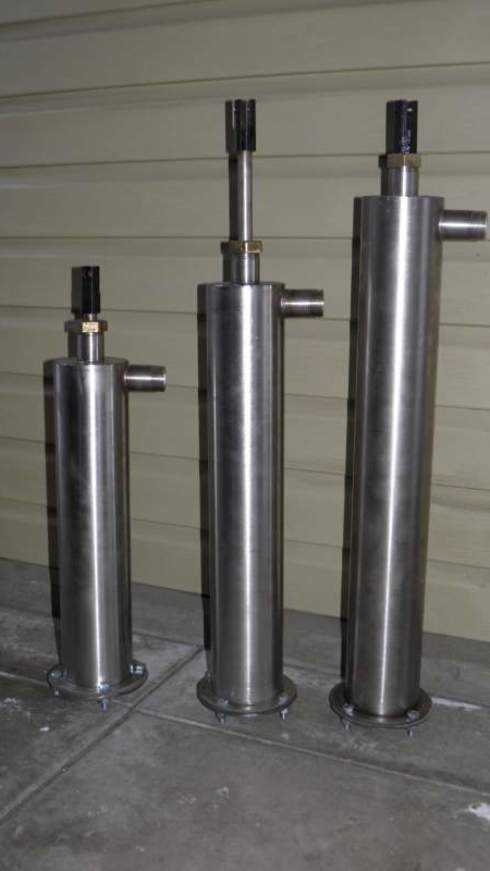

Цилиндр можно сделать самостоятельно или заказать в специальной мастерской. Для его изготовления используется кусок трубы с толстыми стенками. На нижнем конце устанавливается диск. Это будет створка.

Далее цилиндр нужно установить в скважину. При этом поршень не должен доходить до нижнего диска-створки на 5 см.

Верхний конец основного штока нужно провести через прокладку. Затем к нему подсоединяется ручной привод. Он представляет собой штангу, под действием которой створки в трубе двигаются в прямом и обратном направлении. Это позволяет выкачивать воду при необходимости. После этого свободное пространство заполняется воздухом, создавая запирающий эффект.

kolodetsoved.ru

Делаем самодельный ручной насос для воды – видео инструкция своими руками

Ручной насос для воды пригодится каждому владельцу дачи или загородного дома, к которому не подведен общий водопровод. Его можно приобрести уже готовым, а можно сделать своими руками. Конечно, можно использовать и более простые конструкции, как, например, «журавль» или другие похожие, но если глубина колодца или скважины очень большая, лучше все же воспользоваться самодельным насосом. При этом если глубина залегания грунтовых вод до 10 метров, то может использоваться поршневой ручной насос, а если более – скважинный (см. фото).

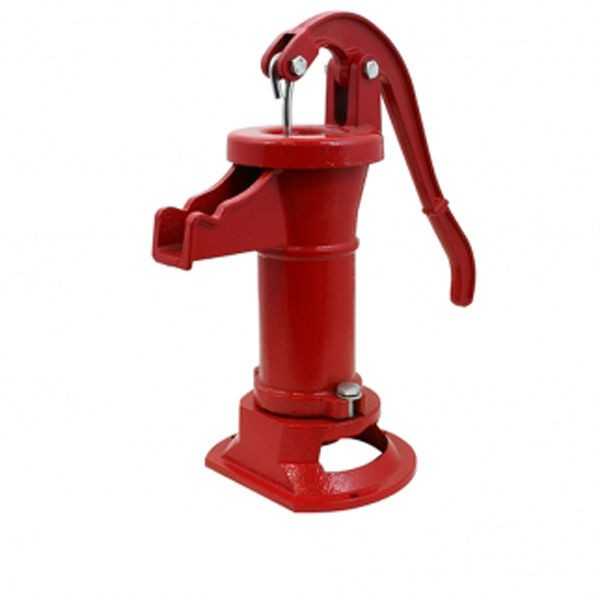

Поршневой ручной насос

Поршневой ручной насос устанавливается на расстоянии 0,7-1 метра от земли. Чтобы сделать его своими руками, необходимо знать, что он состоит из цилиндра, в котором находится поршень, на котором в свою очередь размещается поршневая заслонка (см. видео). Также внутри цилиндра, а именно на его дне, находится дисковая заслонка. В то время как поршень в самодельном ручном насосе движется вниз, дисковая заслонка закрывается и вода поднимается в незанятый промежуток между ней и поршневой заслонкой, а когда поршень движется вверх – закрывается уже поршневая заслонка и жидкость поднимается в специальный резервуар вверху.

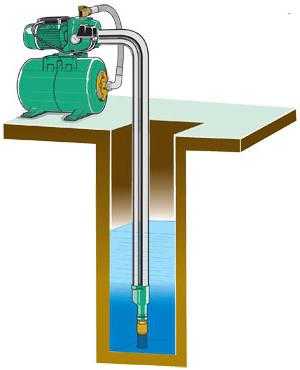

В то время как жидкость поднимается на вверх, между дисковой и поршневой заслонками собирается воздух, благодаря которому вода снова может подниматься над дисковой заслонкой. Для лучшей работы самодельного ручного насоса дополнительно устанавливают электрический насос (см. фото), выход к которому должен идти отдельно.

Скважинный ручной насос своими руками

Представленный ручной насос также можно сделать своими руками. Состоять он должен из специального цилиндра, где будет собираться жидкость, труб, по которым она будет двигаться, штанг, а также специального поршня и ручного привода. Водопроводные трубы опускаются на уровень грунтовых вод и закрепляются над землей с помощью специального хомута (см. видео). Чтобы нижняя дисковая створка постоянно была под водой, трубы необходимо погружать в саму воду, а не на ее поверхность. На верхнем конце труб закрепляется прокладка.

В то время, когда самодельный цилиндр опуститься на нужную глубину поршень должен опуститься так, чтобы он не доставал до нижней дисковой створки примерно на 6 сантиметров. Верхний конец штанги при этом нужно сделать так, чтобы он мог проходить через прокладку и соединяться с ручным приводом. При опускании и поднимании поршня створки внутри труб должны открываться и закрываться тем самым заполняя жидкостью пространство над поршнем (см. фото). При выходе воды наружу пространство над поршнем должно заполняться воздухом, который будет стимулировать дальнейшее поднимание жидкости.

stroimdelaem.ru
