Как работает однорычажный смеситель?
Картридж можно назвать основной частью однорычажного смесителя. Благодаря ему управлять потоком воды можно с помощью единственной ручки, что гораздо удобнее, чем поочередно крутить два вентиля с холодной и горячей водой. Кроме того, фиксированное положение ручки смесителя избавляет от необходимости каждый раз восстанавливать соотношение потока горячей и холодной воды.
Внутри картриджа находятся две керамические пластины, которые плотно прилегают друг к другу. К сожалению, со временем могут появиться крайне неприятные явления, например, при нажатии на рычаг не удается полностью перекрыть поток воды, появляется подтекание влаги снизу и т. п. Очевидно, что устройство вышло из строя. Выяснив, как поменять картридж в смесителе, можно сэкономить немало денег.
Возможные причины поломки картриджа
Промышленные изделия из керамики сегодня на пике популярности, и картриджи смесителей — не исключение. Они прекрасно переносят трение и совершенно не подвержены коррозии. Этим объясняется достаточно высокая цена устройств этого типа, а также длительный гарантийный срок.
На практике же оказывается, что смеситель может выйти из строя гораздо раньше, чем ожидают его владельцы. Поломаться он может по таким причинам, как:
- качество поступающей в систему воды, не соответствующее требованиям производителя;
- наличие в воде примесей от окисления металла;
- солевые отложения;
- частые гидроудары;
- нарушение условий эксплуатации смесителя;
- окончание срока эксплуатации;
- низкое качество конструкции.
Чтобы продлить срок службы однорычажного смесителя, вспомнить об этих проблемах следует уже на этапе приобретения устройства. Например, следует отдать предпочтение дорогой фирменной модели, а не дешевой подделке, созданной трудолюбивыми китайцами. Существенно увеличить срок службы смесителя поможет обычный бытовой фильтр, который устранит соли, кусочки ржавчины и прочие примеси, способные ухудшить работу прочных керамических пластин.
Обратите внимание: Некоторые производители указывают наличие бытового фильтра очистки воды как одно из условий гарантии. Отсутствие такого фильтра может стать причиной отказа в гарантийном обслуживании устройства.
Наконец, часть поломок связана с неаккуратностью самих владельцев смесителя. Не стоит прилагать чрезмерные усилия при нажатии на рычаг, тем более не следует ронять на устройство тяжелые предметы.
Порядок замены картриджа
Проблема замены картриджа имеет достаточно простое решение. Не понадобится никакого сложного специализированного инструмента, только пара отверток, шестигранный и разводной ключ. Собственно ремонт картриджа смесителя не сложнее чем замена износившейся прокладки в традиционной вентильной конструкции. Для этого необходимо:
- Отключить подачу воды, как горячей, так и холодной.
Снять со смесителя декоративную заглушку, на которой красно-синим цветом обозначена горячая и холодная вода. Для этого подойдет тонкая отвертка.

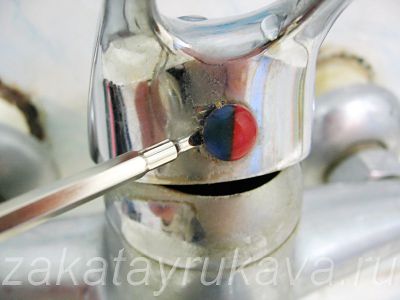

Декоративную заглушку аккуратно удаляют с помощью отвертки
- Под декоративной заглушкой расположен винт-фиксатор, который удерживает ручку. Его нужно открутить, используя шестигранник или подходящую отвертку.
Теперь можно аккуратно снять ручку смесителя.
Отвинтив фиксатор, нужно снять ручку и защитное кольцо
- Под ручкой закреплено защитное кольцо. Оно легко откручивается просто руками.
- После того, как защитное кольцо снято, следует вооружиться разводным ключом. Он нужен, чтобы открутить прижимную гайку.
Прижимную гайку аккуратно отвинчивают разводным или гаечным ключом
- Теперь неисправный картридж можно легко вынуть из смесителя.
После этого следует аккуратно прочистить смеситель, удалив накопившиеся солевые отложения и другие загрязнения.
Вынув неисправный картридж, можно отправляться в магазин, чтобы купить подходящий аналог
- Остается установить на место исправный картридж и проделать все перечисленные операции в обратном порядке, т. е. установить на место прижимную гайку, прикрутить защитное кольцо, зафиксировать ручку, а затем вставить на прежнее место декоративную заглушку.
- Восстановить подачу воды и проверить работу устройства.
Совет: В зависимости от модели смесителя картриджи могут различаться. Поэтому рекомендуется не покупать картридж заранее, а отправиться в магазин сантехники или на рынок, захватив неисправный картридж, чтобы приобрести точно такой же.
В картридже имеется два небольших выступа.
Необходимо удостовериться, что они совпадают с отверстиями, которые сделаны в корпусе смесителя. Если модель картриджа выбрана неправильно или сам элемент установлен неверно, выступы и отверстия не совпадут. В появившиеся между ними щели будет поступать вода и смеситель начнет подтекать.
Таким образом, смена картриджа в смесителе может быть проведена даже начинающим мастером. Конечно, все операции нужно проделывать так, чтобы не повредить декоративное покрытие. По окончании ремонта устройство будет выглядеть и работать как новое, а семейный бюджет последствий ремонта практически не ощутит.
( 50 посетителя(-лей) проголосовали )
Страница 1 из 2
Рано или поздно настает момент, когда много лет исправно работавший смеситель выходит из строя. Существует несколько типов смесительных устройств для воды. Подробно разберемся, как своими силами заменить неисправный картридж однорычажного смесителя. Замена картриджа большинства современных однорычажных смесителей — простая операция, не требующая особых знаний и умений. Если смеситель не является эксклюзивным, то новый картридж наверняка можно купить в ближайшем магазине сантехники за небольшую плату.
Основные неисправности, свидетельствующие о необходимости замены картриджа.
- Не происходит регулировки воды (течет только горячая или только холодная вода независимо от положения рычага смесителя).
- Регулировка не полная (невозможно включить только горячую или только холодную воду).
- В одном и том же положении рычага температура воды разная при каждом открытии воды.
- Не происходит полного перекрытия или полного открытия воды.
- Затруднена регулировка (рычаг ходит туго).
Необходимые для ремонта ручной инструмент и материалы.
- Плоская отвертка или шестигранный ключ (в зависимости от модели смесителя).
- Разводной гаечный ключ или рожковый ключ.
- Чистая тряпочка или бумажные салфетки.
- Плоскогубцы (при необходимости).
- Жидкость WD-40 (при необходимости).
Извлекаем старый картридж из смесителя.
Если известен типоразмер картриджа (см. инструкцию к смесителю), то его лучше купить заранее. Перед началом работ, перекрываем горячую и холодную воду на стояке или трубе, идущей на смеситель. Спереди или сверху рычага смесителя находится отверстие, которое закрыто декоративной заглушкой (указателем направления увеличения подачи горячей и холодной воды). Вооружившись небольшой плоской отверткой, аккуратно подцепляем декоративную заглушку и достаем ее из отверстия. Возможно, эту операцию удобнее будет выполнить заостренным кончиком ножа.

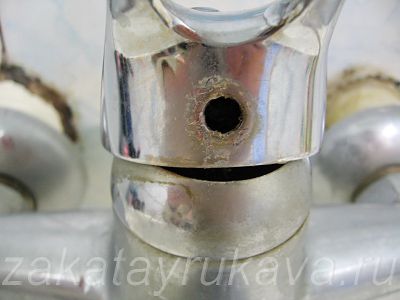

Удаление декоративной заглушки с рычага смесителя.
Декоративная заглушка с рычага смесителя удалена.

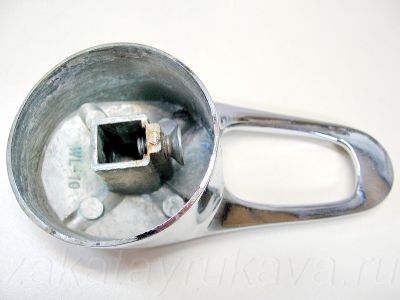

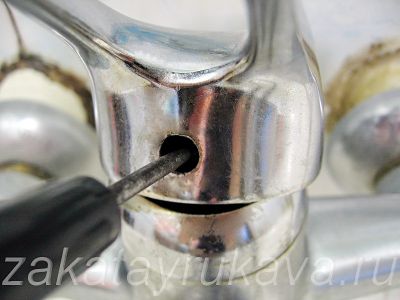

Внутри открывшегося отверстия находится винт крепления рычага, открутив который, можно с небольшим усилием снять рычаг (потянув его вверх) с картриджа. В зависимости от модели смесителя, для выкручивания винта, потребуется либо плоская отвертка шириной 3-4 мм или шестигранный ключик. Выполнив несколько поворотов винта отверткой (ключиком) против часовой стрелки, можно снять рычаг со штыря картриджа.

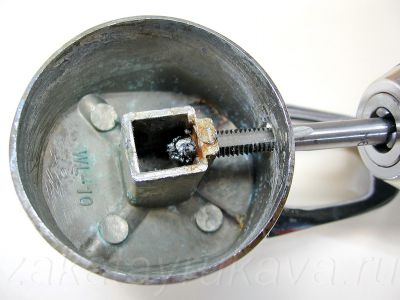

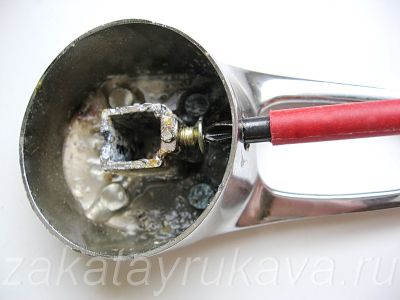

Откручивание винта крепления рычага смесителя.
Иногда, после нескольких тщетных попыток открутить сильно заржавевший винт (даже после применения средства WD-40), шлицы винта сбиваются, и остается только одно – прибегнуть к силовому методу съема рычага. Нужно буквально оторвать рычаг вместе с частью неисправного картриджа (пластикового штыря, находящегося внутри рычага). Силовой прием заключается в чрезмерном давлении на рычаг в направлении вверх (открыть) и/или вниз (закрыть воду). После нескольких таких движений с постепенно возрастающим усилием, рычаг должен оторваться (см. фото).

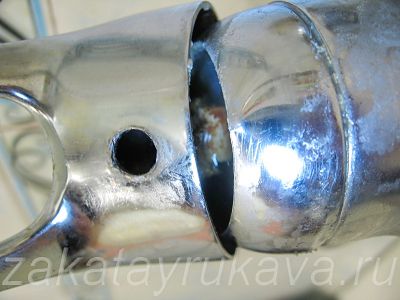

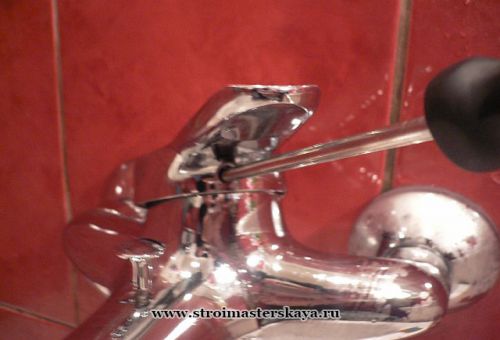

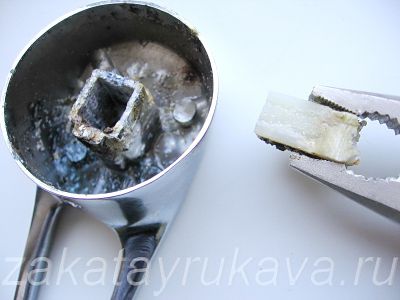

Отламывание рычага смесителя.

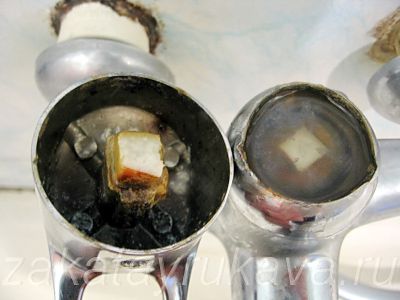

Рычаг смесителя отломан. Декоративная крышка (справа на фото) слегка помята.
Откручиваем руками (если нет возможности использовать инструмент) декоративную крышку по направлению против часовой стрелки. Если в процессе силового демонтажа рычага она слегка помялась, проблему можно решить небольшими плоскогубцами, аккуратно выправив металл крышки. Небольшие неровности сверху в последствие скроются рычагом.

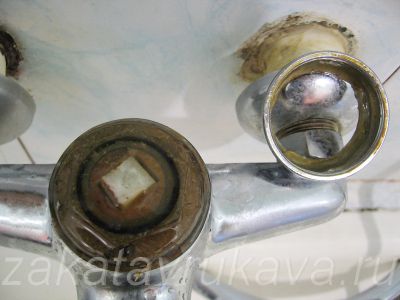

Декоративная крышка смесителя снята (на фото справа). Под ней прячется гайка крепления картриджа.
Получен доступ к последнему препятствию на пути извлечения неисправного картриджа — большой гайке. Чтобы ее открутить, потребуется разводной гаечный ключ или рожковый ключ нужной ширины. Надежно хватаемся ключом за гайку и без рывков отдаем гайку, откручиваем ее со смесителя. Если гайка не откручивается, можно нанести на резьбу средство WD-40, подождать пару минут и попробовать снова. Чрезмерных усилий при откручивании прилагать не следует (можно сломать смеситель).

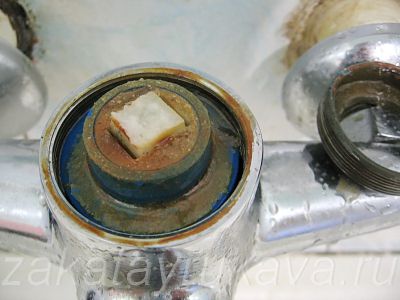

Гайка крепления картриджа.

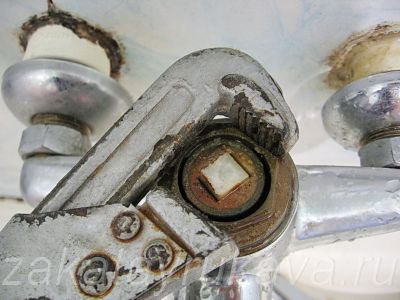

Откручиваем гайку разводным ключом.
Гайка крепления картриджа откручена.

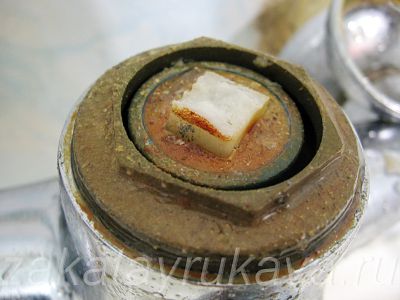

Гайка крепления картриджа крупным планом (фото слева). Измерение гайки: подойдет рожковый ключ на 30 мм (фото справа).

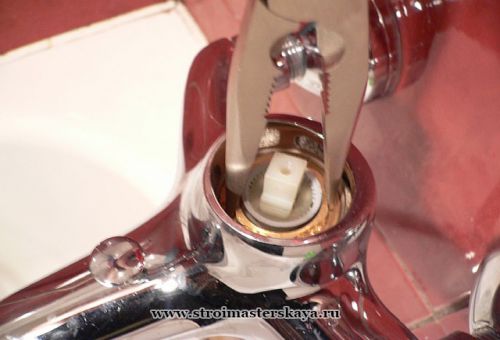

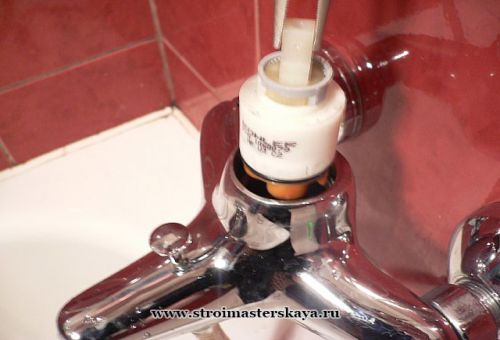

После удаления гайки, просто вынимаем картридж. Если не был заранее приобретен новый картридж, то отправляемся в магазин сантехники (захватив старый картридж с собой в качестве образца, или же сняв мерки с него с помощью штангенциркуля).

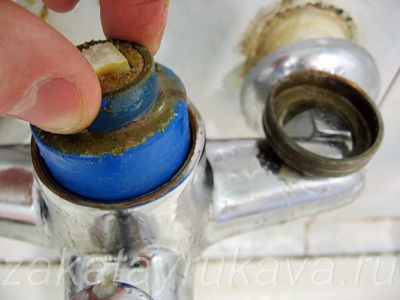

Извлекаем старый картридж из смесителя.

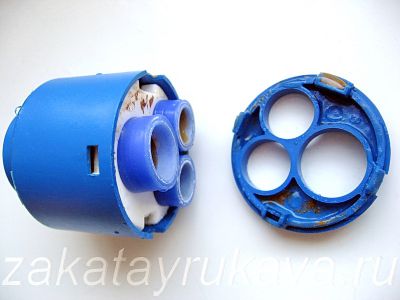

Картридж с отломанным штырем (фото слева). Вид картриджа снизу (фото справа). Слева расположено выходное отверстие, справа — два входных отверстия (для горячей и холодной воды) меньшего диаметра.
Снимаем мерки со старого картриджа (при необходимости).
Замена картриджа в смесителе
За последние годы современные строительные рынки и специализированные магазины перенасыщены различными материалами из-за границы и продукцией современного производителя. То же касается и сантехнических устройств. Цены и ассортимент сантехники и смесителей разнообразен. Однако какое бы не было современное и долговечное сантехническое устройство или смеситель, они требуют постоянного контроля над собой. Рано или поздно наступит такой момент, когда ваш смеситель перестанет держать воду и начнет капать, причиняя вам тем самым массу неприятностей. Не торопитесь сразу задумываться над вопросом, как разобрать кухонный смеситель. Возможно, вы легко замените картридж в смесителе даже без помощи специалиста.
В большинстве случаев неисправность керамических картриджей связана с износом движущихся пластиковых деталей. Из–за этого керамические пластины не прилегают плотно друг к другу, в результате чего начинает подтекать вода. В редких случаях изнашиваются сами керамические вставки.
Как понять, что сломан картридж
Можно выделить более вероятные причины поломки, приводящие к замене картриджа в смесителе:
- Нарушена подача воды (поступает либо холодная, либо горячая вода)
- Не включается один тип воды (при включении крана не удается включить определенную воду)
- Температура воды меняется каждый раз, несмотря на то, что положение рычага сохраняется неизменным.
- Не удается добиться полного перекрытия воды либо максимального напора.
- Для изменения положения рычага требуются усилия.
В последнее время из всех смесителей потребители отдают предпочтение однорычажным с керамическим картриджем. Большой спрос на такие смесители обусловлен тем, что у них большой срок долговечности и они удобны в применении, в отличие от традиционных. Длительным сроком службы этот смеситель обладает за счет того, что в нем металлические детали, подверженные постоянному трению, заменены на более прочные керамические. Удобство однорычажного смесителя заключается в отсутствии необходимости настраивать нужную температуру, так как включение и выключение воды производится рычагом.

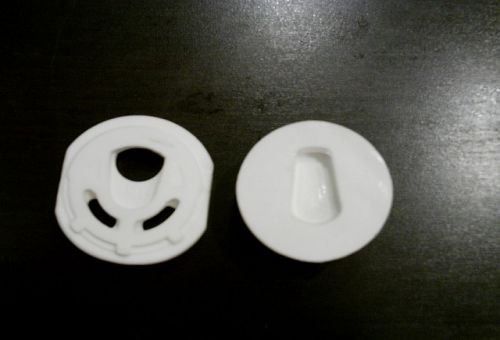

Керамический картридж состоит из двух отшлифованных пластин, прилегающих друг к другу. Они прочные и не поддаются коррозии, но все же их поверхности могут быть повреждены примесями, содержащимися в водопроводной воде. Именно качество воды влияет на долговечность смесителя, так как вода находится в постоянном движении, она разрушает поверхность водопроводных труб и доставляет частицы ржавчины и металла в систему смесителя, что и приводит к поломке. Для очистки воды от примесей перед смесителями подобного рода рекомендуется ставить фильтр.
Если этого не сделать керамические пластины намного быстрее выйдут из строя. Ну а если все- таки у вас начала капать вода при закрытом кране, вероятнее всего придется заменить керамический картридж.
Видео — ремонта и замены картриджа в смесителе
Процесс разборки смесителя
Начиная ремонт картриджа смесителя, для исключения подтопления, необходимо перекрыть подачу холодной и горячей воды. Если вы обнаружили, что вентиля в квартире не исправны, придется обратиться за помощью к сантехнику. Если же они работают в бесперебойном режиме, то ремонт вам не доставит особых трудностей.
В том случае, если вы решили самостоятельно произвести ремонт картриджа смесителя, тогда вам необходимо проделать серию не сложных последовательных действий. Первое, что нужно сделать – это снять заглушки, поддев их отверткой или ножом. Как правило, заглушка имеет красную или синюю окраску, которая свидетельствует о том, какая именно подача воды в кране имеется. Под этой заглушкой находится винт-фиксатор, фиксирующий картридж на рычаге-ручке. Для того чтобы открутить этот винт вам понадобится особая отвертка, так как этот винт имеет шестигранное отверстие. Не исключено, что этот винт слегка прикипит или заржавеет и открутить его не удается с первого раза. В этом случае необходимо применить смазочное средство WD-40. Следует нанести его на этот болт, подождать некоторое время, после чего он открутится без особых усилий. После того, как открутили винт, нужно снять рычаг-ручку с самого смесителя.
Далее вы должны обнаружить кольцо, выполняемое защитную функцию и легко снимающееся руками. С помощью ключа, разводного или газового, снимаем прижимную гайку. Перед вами останется только картридж, который уже считается не исправным и может быть извлечен и просто выброшен. Далее ваша задача очистить поверхности от солевых и иных загрязнений. На место неисправного картриджа устанавливаем новый, заранее приобретенный. Замена картриджа в смесителе осуществляется особым образом: важно чтобы отверстия на нем и на седле смесителя точно совпадали. Облегчить эту задачу призваны специальные метки в виде выступов на картридже. Бывает и так, что вы купили не ту модель картриджа или неправильно установили его. В этом случае в появившиеся щели будет поступать вода и смеситель будет подтекать.
После замены картриджа в смесителе, производят сборку в обратном порядке. Завернув прижимную гайку, затягивают защитное кольцо. Устанавливаем на место ручку смесителя и с помощью ключа затягиваем винт. И последний штрих: ставим на место заглушку. После того, как вы отремонтировали картридж в смесителе, нужно возобновить подачу воды и убедится в том, что вы сделали все правильно и ваш смеситель не подтекает. Мы видим, что на первый взгляд замена картриджа в смесителе представляется довольно сложным процессом. Но на самом деле сменить его может даже начинающий мастер, который раньше не имел представления, как это сделать. Разумеется, чтобы ваше сантехническое устройство выглядело как новое и работало без проблем, все операции по ремонту нужно производить аккуратно, не повредив декоративное покрытие.
Источники: http://aqua-rmnt.com/santehnika/kran/kak-zamenit-kartridzh-v-smesitele.html, http://zakatayrukava.ru/stroitelstvoiremont/vodosnabzhenie/43-zamena-kartridzha-v-smesitele.html, http://aquagroup.ru/articles/zamena-kartridzha-v-smesitele.html
santex1.ru
• Замена картриджа в смесителе | ImhoDom.Ru
Основные неисправности, свидетельствующие о необходимости замены картриджа.
Не происходит регулировки воды (течет только горячая или только холодная вода независимо от положения рычага смесителя).
Регулировка не полная (невозможно включить только горячую или только холодную воду).
В одном и том же положении рычага температура воды разная при каждом открытии воды.
Не происходит полного перекрытия или полного открытия воды.
Затруднена регулировка (рычаг ходит туго).
Необходимые для ремонта ручной инструмент и материалы.
- Плоская отвертка или шестигранный ключ (в зависимости от модели смесителя).
- Разводной гаечный ключ или рожковый ключ.
- Чистая тряпочка или бумажные салфетки.
- Плоскогубцы (при необходимости).
- Жидкость WD-40 (при необходимости).
Извлекаем старый картридж из смесителя.
Если известен типоразмер картриджа (см. инструкцию к смесителю), то его лучше купить заранее. Перед началом работ, перекрываем горячую и холодную воду на стояке или трубе, идущей на смеситель. Спереди или сверху рычага смесителя находится отверстие, которое закрыто декоративной заглушкой (указателем направления увеличения подачи горячей и холодной воды). Вооружившись небольшой плоской отверткой, аккуратно подцепляем декоративную заглушку и достаем ее из отверстия. Возможно, эту операцию удобнее будет выполнить заостренным кончиком ножа.
Удаление декоративной заглушки с рычага смесителя.
Декоративная заглушка с рычага смесителя удалена.
Внутри открывшегося отверстия находится винт крепления рычага, открутив который, можно с небольшим усилием снять рычаг (потянув его вверх) с картриджа. В зависимости от модели смесителя, для выкручивания винта, потребуется либо плоская отвертка шириной 3-4 мм или шестигранный ключик. Выполнив несколько поворотов винта отверткой (ключиком) против часовой стрелки, можно снять рычаг со штыря картриджа.
Откручивание винта крепления рычага смесителя.
Иногда, после нескольких тщетных попыток открутить сильно заржавевший винт (даже после применения средства WD-40), шлицы винта сбиваются, и остается только одно – прибегнуть к силовому методу съема рычага. Нужно буквально оторвать рычаг вместе с частью неисправного картриджа (пластикового штыря, находящегося внутри рычага). Силовой прием заключается в чрезмерном давлении на рычаг в направлении вверх (открыть) и/или вниз (закрыть воду). После нескольких таких движений с постепенно возрастающим усилием, рычаг должен оторваться (см. фото).
Отламывание рычага смесителя.
Рычаг смесителя отломан. Декоративная крышка (справа на фото) слегка помята.
Откручиваем руками (если нет возможности использовать инструмент) декоративную крышку по направлению против часовой стрелки. Если в процессе силового демонтажа рычага она слегка помялась, проблему можно решить небольшими плоскогубцами, аккуратно выправив металл крышки. Небольшие неровности сверху в последствие скроются рычагом.
Декоративная крышка смесителя снята (на фото справа). Под ней прячется гайка крепления картриджа.
Получен доступ к последнему препятствию на пути извлечения неисправного картриджа - большой гайке. Чтобы ее открутить, потребуется разводной гаечный ключ или рожковый ключ нужной ширины. Надежно хватаемся ключом за гайку и без рывков отдаем гайку, откручиваем ее со смесителя. Если гайка не откручивается, можно нанести на резьбу средство WD-40, подождать пару минут и попробовать снова. Чрезмерных усилий при откручивании прилагать не следует (можно сломать смеситель).
Гайка крепления картриджа.
Откручиваем гайку разводным ключом.
Гайка крепления картриджа откручена.
Гайка крепления картриджа крупным планом (фото слева).Измерение гайки: подойдет рожковый ключ на 30 мм (фото справа).
После удаления гайки, просто вынимаем картридж. Если не был заранее приобретен новый картридж, то отправляемся в магазин сантехники (захватив старый картридж с собой в качестве образца, или же сняв мерки с него с помощью штангенциркуля).
Извлекаем старый картридж из смесителя.
Картридж с отломанным штырем (фото слева).Вид картриджа снизу (фото справа). Слева расположено выходное отверстие, справа - два входных отверстия (для горячей и холодной воды) меньшего диаметра.
Снимаем мерки со старого картриджа (при необходимости).
Как устроен картридж смесителя?
Так как старый картридж ремонту не подлежит, его можно разобрать в самообразовательных целях. Для того, чтобы получить доступ к внутренностям картриджа, необходимо подцепить узкой отверткой или кончиком ножа пластиковые защелки по бокам корпуса картриджа, в результате корпус должен разделиться на две части. Одна часть – штырь, на который крепиться рычаг, другая – керамический клапан. Керамический клапан представляет собой две пластины с отверстиями для воды. Каждая пластина имеет одну хорошо отполированную плоскость, которой она скользит по такой же плоскости другой пластины. Так как плоскости керамических пластин имеют очень ровную поверхность, то вода между ними не может проникнуть и бокового подтекания не происходит. Путем изменения взаимного расположения отверстий керамических пластин, происходит смешивание и регулировка подачи горячей и холодной воды на выход смесителя.

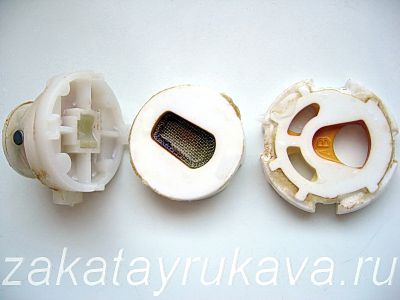

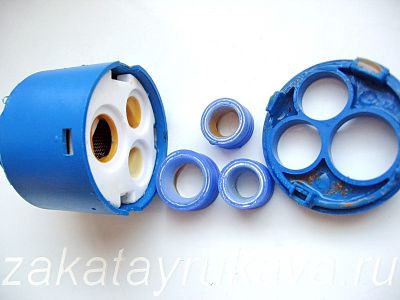

Разбираем картридж смесителя. Корпус состоит из двух частей.
Вынимаем резиновые прокладки.
Вынимаем механизм.

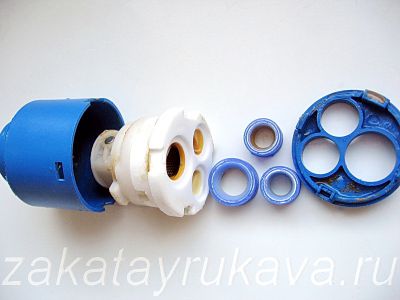

Слева направо: устройство перемещения верхней керамической пластины относительно нижней (неподвижной), верхняя керамическая пластина, нижняя (неподвижная) керамическая пластина.
Устанавливаем новый картридж в смеситель.
Перед установкой нового картриджа, необходимо протереть чистой тряпочкой посадочное место картриджа в смесителе. Если имеются загрязнения, большое количество ржавчины или солевых отложений, то их нужно удалить. Новый картридж вставляем на место старого. Обращаем внимание на направляющие штырьки на картридже, они должны попасть в соответствующие углубления смесителя. Когда картридж вставлен в смеситель, накручиваем сверху гайку (предварительно очистив резьбу гайки от загрязнений; не будет лишним нанести на резьбу небольшое количество любой густой смазки, например, солидола). Затягивать гайку нужно с умеренно-слабым усилием, задача – прожать мягкие резиновые прокладки внизу картриджа, не деформировать сам картридж. Нужно помнить, что корпус картриджа изготовлен из пластмассы и весьма хрупкий.

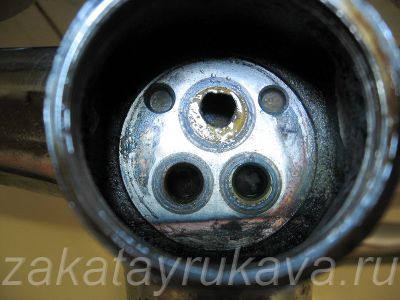

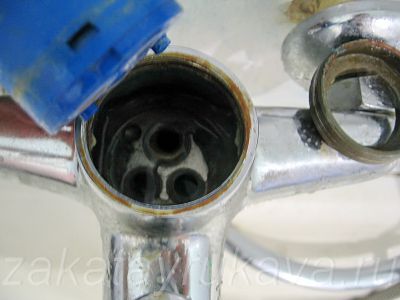

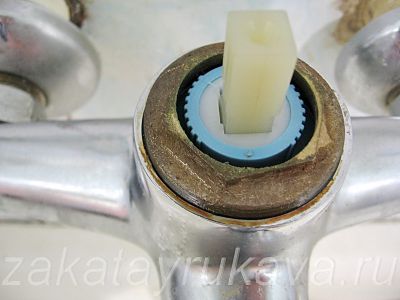

Посадочное место картриджа в смесителе.

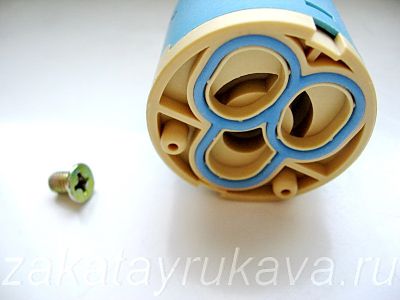

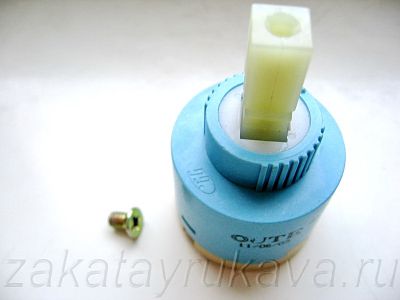

Новый картридж и новый винт крепления рычага.

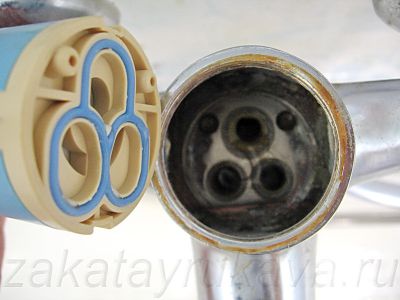

Устанавливаем новый картридж.

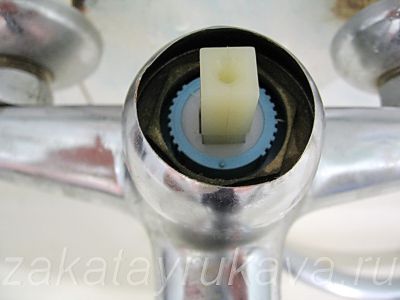

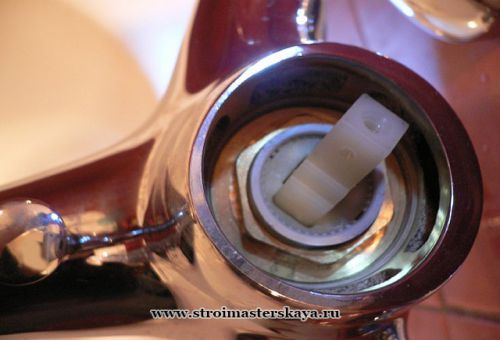

Картридж установлен. Гайка крепления картриджа затянута.
После того, как гайка крепления картриджа зажата, можно проверить правильность монтажа на предмет подтекания воды. Включаем подачу воды на смеситель, двигаем вручную штырь картриджа во всех направлениях, проверяем его правильную работу. Если наблюдаем подтекание воды (из-под гайки или в положении полного перекрытия воды), слегка подтягиваем гайку. Если штырь картриджа трудно двигать одной рукой, то это может говорить о чрезмерно зажатой гайке.
Если демонтаж рычага производился в штатном порядке (винт открутился легко), то устанавливаем декоративную крышку, надеваем на штырь картриджа рычаг, затягиваем крепежный винт, ставим декоративную заглушку - ремонт смесителя закончен.
Декоративная крышка установлена.
Наживляем винт в рычаге смесителя. Крепим рычаг на смеситель.
Если же пришлось отламывать рычаг, то задача по ремонту смесителя несколько усложняется. Во-первых, необходимо извлечь старый винт из рычага смесителя. В этой операции могут помочь небольшие узконосые плоскогубцы, с помощью которых, взявшись за видимую часть резьбы, можно выкрутить заржавевший винт. В крайнем случае, винт придется высверлить. На замену подойдет любой винт (не обязательно с маленькой шляпкой) подходящей резьбы (обычно, M5) и длиной резьбовой части 5-8 мм. Винт предварительно наживляют в резьбе рычага, а после установки рычага на место (надевания на штырь картриджа), закручивают винт до состояния надежной фиксации рычага. Ремонт смесителя закончен.
Откручиваем винт рычага плоскогубцами.

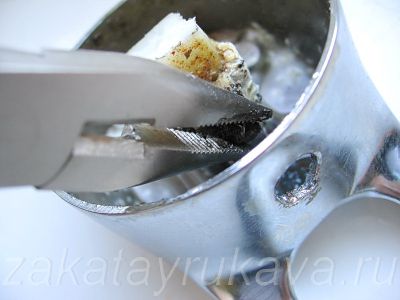

Извлекаем плоскогубцами остаток штыря.
Случается так, что в процессе замены картриджа срывается резьба М5 внутри рычага, предназначенная для винта. В этом случае, нужно нарезать новую резьбу большего диаметра М6, с предварительным проходом старой резьбы сверлом на 5 мм.

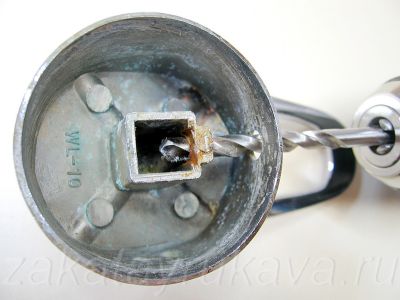

Высверливание старой резьбы М5.
