Чугунные радиаторы — их технические характеристики, достоинства и недостатки. Количество воды в радиаторе отопления чугунном

Чугунные радиаторы - технические характеристики отопительных приборов + Видео

Казалось бы, пришло время сдавать свои позиции чугунным радиаторам, придуманным еще в 1857 году изобретательным Францем Сан-Галли. Те, кто производит биметаллические или алюминиевые изделия, в этом твердо уверены. Мол, чугун катастрофически устарел – пора ему в утиль. Что ж, проверим и рассмотрим в данном материале чугунные радиаторы – технические характеристики которых сравним с аналогичными показателями батарей, сделанных из более современных материалов.

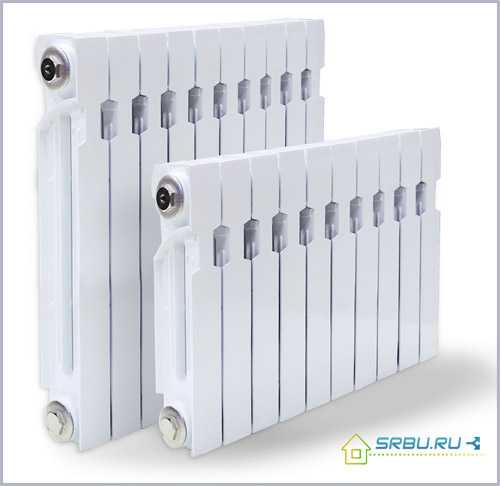

О конструкции и видах чугунных радиаторов

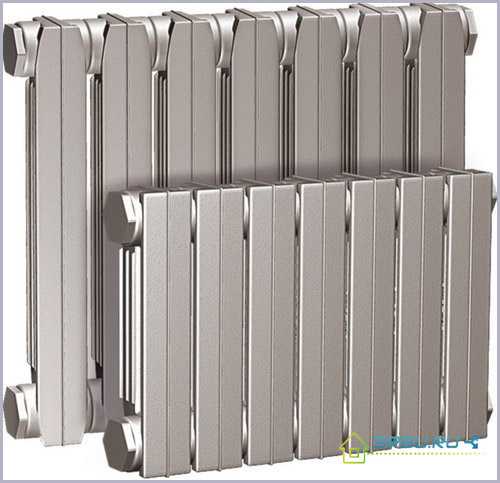

Каждый радиатор, подобно конструктору, составляется из нескольких одинаковых секций. Их льют в заводских условиях из серого сорта чугуна. Каналы, по которым протекает горячая вода, могут иметь круглую либо эллипсовидную форму. На этапе сборки секции соединяются одна с другой с помощью ниппелей, а места стыка дополнительно герметизируются. Для этого берут термостойкие резиновые или паронитовые прокладки.

По количеству каналов одной секции они могут быть:

одноканальные;
двухканальные.

Радиаторы из чугуна могут иметь различную ширину (которая зависит от количества секций) и высоту. Ширина радиатора зависит от объема обогреваемого помещения, количества окон в нем, толщины наружных стен. Ведь чем больше секций используется, тем больше тепла отдаст радиатор. Что касается высоты, то она может колебаться от 35 сантиметров до полутора метров. Не забудем взглянуть и на такой показатель, как глубина радиатора. Ведь от нее зависит, как впишутся в дизайн комнаты эти чугунные изделия. Глубина может иметь значение и от 50 до 140 сантиметров и более.

Для монтажа понадобятся специальные прочные кронштейны, которые надо надежно закрепить на стене. Ведь обычно тяжелые батареи подвешивают под оконным проемом на эти кронштейны, располагая их так, чтобы батарея от стенки отступала на некоторое расстояние. Впрочем, сейчас появились новые модели напольного типа, у которых в комплекте прилагаются ножки.

Положительные характеристики чугунных радиаторов

Им подходит любой теплоноситель

Пока техническая горячая вода добирается из котельной до батареи, качество ее лучше не становится. Она, впрочем, и изначально не была идеальной, а потом, следуя по трубопроводам, захватывает с собой изрядное количество примесей. Так что в наши квартиры поступает уже некая жидкость, достаточно агрессивная в химическом отношении. Эта самая агрессивная вода (если конкретнее, то в ней много щелочей) несет с собой вдобавок и кучу маленьких песчинок, действующих подобно абразивам.

И начинает она активно разъедать батареи из стали, например. А песчинки, словно наждак, протирают их тонкие стенки. А чугунну всё это нипочем – ведь он химически пассивен, а стенки у радиаторов из этого металла весьма толстые. И летом, когда из системы сольют воду, чугунная батарея не проржавеет изнутри.

Максимальное рабочее давление

Рабочее давление чугунных радиаторов составляет от 9 атмосфер и более в зависимости от производителя и модели. Они хорошо переносят гидроудары и поэтому часто используются в системах централизованного отопления.

Долговечность

Если время от времени промывать батареи из чугуна, а также по мере необходимости заменять межсекционные прокладки, то они ответят на такой уход благодарно. Лет пятьдесят смогут проработать, исправно нагревая ваши комнаты. Кстати, в Санкт-Петербурге до сих пор живы ретро-батареи из чугуна, отливали которые еще на первых заводах. Сто лет с лишним прошло, как-никак.

Невысокая цена

Если сравнивать цену чугунных батарей со стоимостью ставших модными в последнее время биметаллических изделий, то по бюджету чугун окажется намного выгоднее. А если предстоит покупать радиаторы не для одной комнаты, а для нескольких, то экономия окажется весьма и весьма внушительной.

О минусах чугунных батарей, зачастую превращающихся в плюсы

Долгое нагревание

Поборники новых алюминиевых и стальных батарей ругают чугун за его тепловую инерционность. Да, это так. «Раскочегаривается» чугунный радиатор довольно долго – это тебе не тоненький стальной корпус. Когда предстоит нагреть в начале холодов промерзший дом, это вызывает раздражение. Зато ведь и стынет толстая чугунная батарея тоже долго. Представьте – за окном мороз, а отопление внезапно отключили. Алюминиевые, стальные и биметаллические изделия сразу же станут холодными. А возле старого доброго чугуна можно будет еще погреться некоторое время.

Медленная отдача тепла в комнату

Сравним теплоотдачу, которая присуща одной секции чугунной батареи (это в среднем 110 ватт) и аналогичный показатель радиаторов из алюминия из стали. Выяснится, что последние, имея такие же габариты, и горячей воды меньше требуют, и тепла в полтора раза больше отдают. Однако конвекционно-воздушный способ обогрева у алюминия и биметалла, где греется только сердечник, а не кожух, проигрывает лучевому способу у стали и чугуна. У последних тепловые лучи не только воздушные массы нагревают, но и до предметов в комнате дотягиваются. В результате предметы также начинают излучать тепло, и комната прогревается качественнее и эффективнее.

Они тяжелые

Неуклюжую и увесистую чугунную батарею не каждый сможет поднять в одиночку – ведь только одна секция весит в среднем 5-6 килограммов. Но ведь мало кто из хозяев квартир и домов таскает эти батареи – обычно для их установки и снятия приглашаются сантехника. Вот им-то и не люб чугун. И еще надо заметить, что большой вес эти радиаторы имеют из-за толстых стенок, благодаря которым долго удерживают тепло и служат не меньше пятидесяти лет.

Они «кушают» много теплоносителя

Ну да, в чугунную секцию в среднем заливается 0,9 литра горячей воды, а в алюминиевую – всего 0,4 литра. Заметим, что при этом и габаритные размеры у этих двух видов батарей отличаются – алюминиевые гораздо меньше.

Они некрасивые

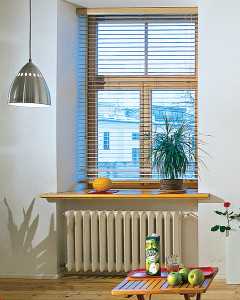

Стандартные радиаторы из чугуна, которые повсеместно ставили в советское время, то они, конечно, красотой не блещут. Грели-то они хорошо, вот только хотелось их спрятать с глаз долой.

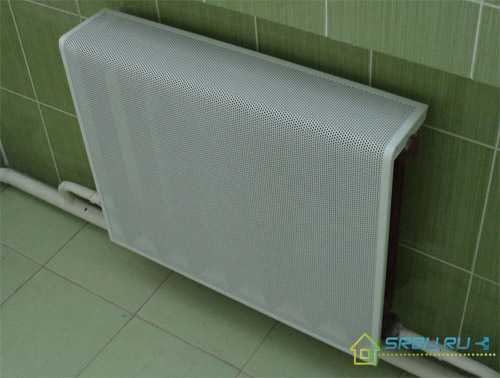

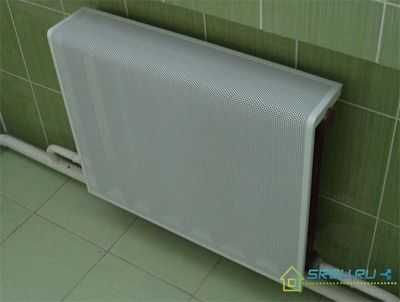

Вот и закрывали их хозяева квартир всякими ширмочками и экранами, отнимающими тепло.

Сегодня же появились эстетичные художественные литьевые изделия из чугуна. На их поверхности имеются узоры в самых разных стилях. Стоят такие батареи (немецкие, английские, турецкие, французские, китайские) дорого, но выглядят просто роскошно. Отечественные радиаторы, конечно, не столь красивые, зато дешевые. Но всё равно их дизайн вполне привлекателен, а плоская поверхность выглядит аккуратно.

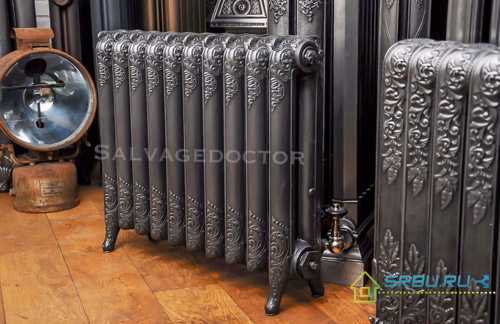

Художественные литые радиаторы в ретро стиле.

Характеристики чугунных радиаторов различных производителей и моделей

В советские времена заводов по выпуску чугунных радиаторов было не счесть – ведь альтернативы не было. Вот, к примеру, лишь несколько их видов: НМ-140, НМ-150, Минск-110, Р-90, РКШ. Почти все они уже не производятся. Долго живет, пожалуй, лишь одна испытанная модель – МС-140, классическая и добротная.

Новые модели выглядят посимпатичнее, вот, например, Мс-110 завода Сантехлит имеет небольшую глубину (всего 11 сантиметров) и хорошо помещается под узенькими пластиковыми подоконниками.

Радиатор МС - 110.

В Чебоксарах делают радиаторы ЧМ с одним, двумя и тремя каналами. Их наружная сторона плоская, что смотрится вполне эстетично, да и пыль вытирать легче.

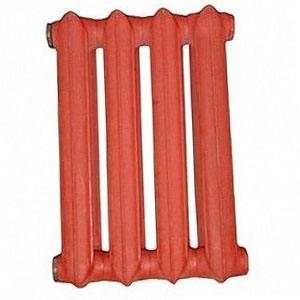

Модели радиаторов ЧМ.

В Минске выпускают красивые двухканальные радиаторы, всего около 10 моделей.

Примером может служить радиаторы 2К60П, 2К60ПП, 2КП100-90-500, 2К60П-300.

Секционные батареи из чугуна и из-за границы к нам привозят. Зарубежные изделия более гладкие как снаружи, так и внутри, поэтому теплоотдача у них выше. Отметим китайскую фирму Kоnner (особенно хороши модели «Хит», «Модерн» и «Форт»).

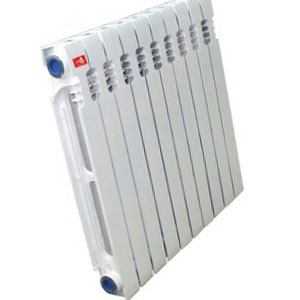

Радиаторы фирмы Konner, модель Модер.

Чешский завод Viadrus, турецкая фирма DemirDöküm и испанский концерн Roca также делают хорошие радиаторы. Европейские изготовители делают весьма изящные батареи с чугунным литьевым узором. Правда, стоят такие радиаторы на порядок дороже, чем отечественные.

Таблица: Сравнительные характеристики чугунных радиаторов отопления наиболее распространенных производителей и моделей

Марка и модельРазмеры секции, В/Ш/ГРабочее давление, атмТепловая мощность, кВтПлощадь прогрева 1 секцией, м2Объем воды в секции, лВес секции, кг

МС-140	от 388 до 588/93/140	9	от 0,12 до 0,16	0,244	от 1,11 до 1,45	от 5,7 до 7,1
ЧМ1	от 370 до 570/80/70	9	от 0,075 до 0,11	от 0,103 до 0,165	от 0,66 до 0,9	от 3,3 до 4,8
ЧМ2	от 372 до 572/80/100	9	от 0,1009 до 0,1423	от 0,148 до 0,207	от 0,7 до 0,95	от 4,5 до 6,3
ЧМ3	от 370 до 570/90/120	9	от 0,1083 до 0,1568	от 0,155 до 0,246	от 0,95 до 1,38	от 4,8 до 7
Konner Модерн	565/60/80	12	от 012 до 0,15	-	от 0,66 до 0,96	от 3,5 до 4,75

Мы привели основные технические характеристики чугунных радиаторов отопления, наиболее часто востребованных. Думается, они помогли вам составить общую картину.

Вывод

Как видите, не стоит проверенный годами чугун совсем сбрасывать со счетов – такая батарея сможет и проработать дольше новомодной, и даже дом украсить.

Видео: О плюсах, минусах и особенностях установки чугунных радиаторов

Вам будет интересно

srbu.ru

Объем воды в чугунном радиаторе

Мощность чугунных батарей

Основы расчета требуемой мощности
Мощность чугунного радиатора

Замена отопительной системы, в частности, радиаторов, является весьма сложной и ответственной задачей. Современный рынок предлагает достаточно разнообразное количество моделей из различных материалов. Еще несколько лет назад чугунные уступали конструкциям из алюминия и стали.

Схема чугунных радиаторов отопления.

Но повсеместно устанавливая современные батареи, люди столкнулись с тем, что надежность и долговечность новых радиаторов не так хороши, как у чугунных моделей.

Основы расчета требуемой мощности

Для того чтобы правильно рассчитать требуемый размер радиатора, то есть количество его составляющих секций, необходимо знать мощность, которой достаточно для поддержания заданной температуры.

Расчет требуемой мощности чугунных радиаторов отопления.

Жилая комната, которая имеет одну дверь и одно окно, высоту потолка около 3-х метров, требует 110-120 Вт на нагрев одного 1 кв.м. Мощность, необходимая для нагрева помещения, может варьироваться в зависимости от наветренной стороны состояния оконных переплетов и плотности прилегания двери. Указанное значение мощности усредненное, в каждом помещении требуется вносить определенные поправки. В среднем комната площадью 15 м2 потребует мощности батарей, равной 1.5 кВт. Угловое помещение желательно комплектовать двумя батареями, это будет способствовать более равномерному распределению тепла. Суммарная мощность радиаторов должна превышать расчетную на 30%. То есть, если для обычного помещения площадью 20 кв.м достаточно 2.5 кВт мощности нагрева батареи, то для угловой комнаты потребуется около 3 кВт выделяемой нагревательными приборами мощности. Данный факт обусловлен тем, что угловые помещения здания часто оборудованы двумя и более оконными проемами и имеют большую площадь контакта стен с холодным воздухом.

Мощность чугунного радиатора

Мощность радиатора любого типа принято выражать в мощности одной секции, если батарея составляется из них, либо отдельным совокупным значением в случае с пластинчатыми радиаторами. Чугунные радиаторы комплектуются из отдельных секций. Одна секция имеет мощность около 0.15 кВт (150 Вт). Это значение может незначительно варьироваться в зависимости от геометрии литья секции. Мощность отдельной секции прямо пропорциональна площади ее поверхности. Для типовых изделий из чугуна значение площади одинаково. Но в настоящее время представлено множество новых моделей чугунных радиаторов, которые имеют разную форму и, соответственно, площадь.

Схема монтажа чугунных радиаторов отопления.

Классические изделия из чугунного литья выделяют 150 Вт тепловой мощности при следующих условиях. Температура в помещении должна отличаться от температуры теплоносителя на 50 градусов Цельсия. Например, если в комнате 20 градусов, то температура теплоносителя равняется 70 градусам. При соблюдении этой разницы температур мощность секции будет равна заявленной. Иногда заявленную мощность указывают при разнице температур 70 градусов. Это не будет корректным значение, так как далеко не всегда температура теплоносителя позволяет добиться этой разницы. Батарея с одной и той же настоящей мощностью может иметь разные значения в паспорте из-за условной разницы температур. В результате можно ошибиться при расчете количества секций. Теплоотдача должна быть рассчитана в соответствии с особенностями помещения. Количество окон, количество дверей, угловое расположение оказывают прямое влияние на то, какая требуется теплоотдача.

В среднем 1 обычная комната, которая имеет площадь около 15 кв.м, потребует 10 чугунных секций для комплектации батарей. Каждое дополнительное окно потребует 1 или 2 дополнительных секции батарей. Конкретно это зависит от применяемых стеклопакетов в конструкции окна. Если площадь помещений более 20 кв.м, то лучше установить две батареи с нужной суммарной мощностью.

При расчете параметров отопления следует знать, что чугунные радиаторы выделяют около 80% тепла конвективным путем и 20% посредством инфракрасного излучения. Поэтому месторасположение батареи должно выбираться рядом с окном или под ним, в результате теплоотдача улучшится из-за повышенной циркуляции воздуха в этих местах.

Схема подключения чугунных радиаторов отопления.

При выборе типа батарей часто отдают предпочтение тем или иным моделям, отталкиваясь лишь от указанной мощности секции. Это не всегда правильно. Более слабая теплоотдача, по сравнению с алюминиевыми изделиями, нивелируется длительным сроком службы и надежностью чугунных радиаторов. Теплоотдача биметаллических батарей практически такая же, но они подвержены коррозии значительно сильнее, чем чугунные.

Часто приходится слышать о том, что чугунный радиатор имеет больший внутренний объем по сравнению с другими типами и в результате приходится потреблять большее количество энергии для отопления в частных домах. Это неверно. Объем 1 радиатора из чугуна #8212 около 4 литров. Конечно, это превышает значение объема у изделий из других материалов. Но чем больше нагрето воды, тем больше будет отдано тепла, то есть система отопления, состоящая из чугунных радиаторов, имеет большой объем и потребует больше тепловой энергии для ее нагрева, но отдавать тепло в помещение тоже будет долго. 1 нагретая батарея выделит определенное число кВт по мере остывания воды. Недостаток только в том, что такая система инертная и достаточно тяжело точно регулировать температуру в помещении, так как процесс разогрева и остывания удлиняется. В квартирах с централизованным отоплением этот недостаток отсутствует по причине изношенности котельных и теплосетей, что в результате не позволяет приготавливать теплоноситель нужной температуры. Площадь помещения можно с успехом обогревать с некоторой заданной точностью, используя термостатный кран.

Сколько воды в чугунной батарее? Сколько воды в 1 радиаторе чугунной батарее?

Руслан Жузенов Знаток (359), закрыт 4 года назад

Дополнен 4 года назад

Параметры

а. частный дом тепло. установлен электро котел 24 кВт. на автоматике (водный термодатчик).

б. перешел на 2-х тарифный счетчик ночь с 23-00 до 07-00 (4 тенге. кВт). день с 07-00 до 23-00 (16 тенге. кВт).

в. думаю увеличить объем воды в системе отопления, путем создания резервуара, ночью прогревать дом и накапливать тепло, а днем просто гонять по системе.

Технические характеристики чугунных радиаторов отопления, их достоинства и недостатки

О конструкции и видах чугунных радиаторов

По количеству каналов одной секции они могут быть:

одноканальные
двухканальные.

Положительные характеристики чугунных радиаторов

Им подходит любой теплоноситель

Максимальное рабочее давление

Долговечность

Невысокая цена

О минусах чугунных батарей, зачастую превращающихся в плюсы

Долгое нагревание

Медленная отдача тепла в комнату

Они тяжелые

Они «кушают» много теплоносителя

Они некрасивые

Вот и закрывали их хозяева квартир всякими ширмочками и экранами, отнимающими тепло.

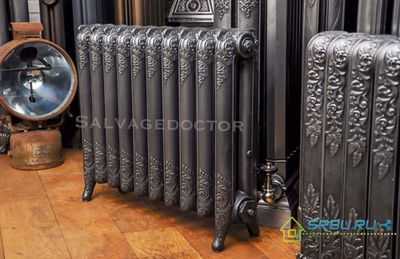

Художественные литые радиаторы в ретро стиле.

Характеристики чугунных радиаторов различных производителей и моделей

Радиатор МС - 110.

Модели радиаторов ЧМ.

В Минске выпускают красивые двухканальные радиаторы, всего около 10 моделей.

Примером может служить радиаторы 2К60П, 2К60ПП, 2КП100-90-500, 2К60П-300.

Радиаторы фирмы Konner, модель Модер.

Источники: http://1poteply.ru/radiatory/moshhnost-1-sekcii-chugunnogo-radiatora.html, http://otvet.mail.ru/question/50210995, http://srbu.ru/otoplenie/120-chugunnye-radiatory-tekhnicheskie-kharakteristiki.html

sferatd.ru

Чугунные радиаторы отопления - технические характеристики, свойства и современный дизайн

Чугунный радиатор

Пик популярности приборов, признанных классикой отопительной инфраструктуры, пришелся на прошлый век. В Европе уже отказались от использования чугунных радиаторов отопления — технические характеристики такого оборудования значительно уступают современным аналогам. Однако в странах бывшего СССР положительные свойства чугуна еще не забыты.

Устойчивость к коррозии, длительность эксплуатации без ремонта и полное соответствие существующим на постсоветском пространстве системам теплоснабжения до сих пор позволяют им оставаться востребованными.

Конструктивные особенности чугунных радиаторов

Изготавливают батареи из чугунного сплава. Крепкий и однородный по своей структуре материал пригоден для применения и в централизованных, и автономных тепловых магистралях. Секции отливают отдельно, а затем соединяют, обеспечивая батареи необходимой мощностью. Для герметичности используют уплотняющие прокладки и прочие материалы.

Классическому варианту отопительного оборудования свойственно:

Вертикальное расположение внутренних ребер. Это улучшает теплоотдачу и увеличивает поверхность нагрева чугунных радиаторов.
Высокая термостойкость. Температура воды может достигать 150 градусов Цельсия.
Отличная прочность. Они легко выдерживают давление до 18 атмосфер.
Мощность в зависимости от модели составляет 100-150 Вт.
Высокая инертность. Приборы медленно нагреваются и долго удерживают тепло. Регулировка отопления в таком случае не имеет смысла.

Принцип работы чугунных радиаторов положен в основу функционирования современных аналогов, поэтому ничем не отличается. Нагретая вода попадает в радиатор, где отдает свою температуру в окружающее пространство.

По конструкции чугунные батареи могут быть, одно-, двух- и трехканальными.

Достоинства конструкций

Длительное — более 100 лет — присутствие на рынке этих отопительных приборов никак не мешает их активному использованию в современных домах.

Причину столь высокой популярности чугунных батарей объясняет целый ряд их достоинств:

Инерционность. Это и достоинство, и недостаток одновременно. Хорошо прогретые батареи долго сохраняют тепло, чем сводят на нет все попытки отрегулировать теплоснабжение конкретного участка или помещения. В то же время при отключении системы теплоснабжения приборы еще долго поддерживают комфортную температуру в помещении.
Химическая устойчивость. Нагретая в теплоэлектроцентралях вода зачастую содержит красящие химические добавки. Потребность в них чисто практическая — при порывах по цвету воды определяют, из какой системы произошла утечка (водо- или теплоснабжения). Эти химические соединения ускоряют коррозию современных радиаторов, слабо воздействуя на чугун.
Длительность эксплуатации. И по сей день еще служат приборы, установленные в 60-е годы прошлого столетия. Так что можно смело утверждать, что 50 лет для чугуна — не предел.
Малое гидравлическое сопротивление. Большой внутренний диаметр и объем секции чугунного радиатора создает минимум помех для циркуляции воды. Поэтому такие батареи прекрасно приживаются в гравитационных системах отопления без принудительной циркуляции. Даже отложение солей и накипи не особо вредит функционированию системы.

Недостатки

Чугунный радиатор APOLLO

Если бы чугунные отопительные приборы обладали только положительными характеристиками, мир никогда бы не увидел ни алюминиевых, ни биметаллических радиаторов. Как и любой иной продукции, им свойственны недостатки:

Громоздкость. Внушительные размеры батарей делают неудобным их монтаж, а вес не позволяет лишний раз перемещать их.
Сложная система межреберных соединений мешает очистке и покраске.
Проблемное регулирование температурного режима.
Медленное прогревание комнат. Большая инертность здесь играет отрицательную роль. Впрочем, если система постоянно функционирует, то это неудобство нивелируется.
Непрезентабельный вид. Довольно неприглядные по внешнему виду конструкции совсем непросто замаскировать из-за больших размеров.

Расчет мощности чугунных радиаторов

Согласно общепринятым требованиям, для нормального обогрева в условиях умеренной зоны климата требуется 120Вт мощности отопительного прибора из расчета на 1 квадратный метр жилой площади. Этот показатель актуален для помещений с деревянными дверями и окнами и высотой потолков 3 метра, а также с температурой теплоносителя 70 градусов Цельсия. Учитывая, сколько квт в одной секции чугунного радиатора (0,1-0,15), легко определить нужный объем батареи. Стандартную мощность приборов необходимо пропорционально увеличивать, если высота потолка больше 3-х метров.

Например, если потолок 3,1 м, тогда 3,1/3*120=124 Вт. Установка стеклопакетов позволяет снизить показатель на 15% (120-120*0,15=102 Вт). Изменение температуры носителя на 1 градус влечет увеличение (при снижении) и снижение (при возрастании) мощности на 1-1,5 Вт.

Современный дизайн чугунных радиаторов

Дизайн чугунных радиаторов

Учитывая изменения тенденций в дизайне помещений, производители чугунных батарей сменили и отношение к оформлению своей продукции. Часто встречаются модели, отделанные под медь, бронзу, серебро или золото.

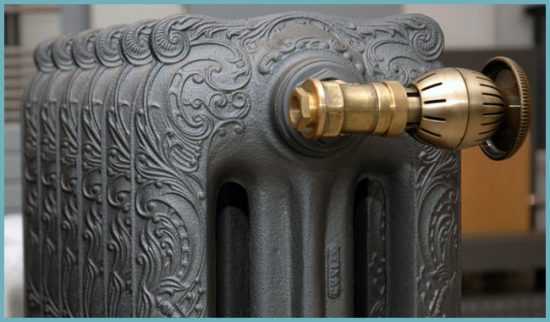

Кроме цветовой палитры изменилась и текстура поверхности. Художественное литье позволяет создавать оригинальные орнаменты, которые гармонично вписываются в общую идею оформления комнаты.

Чугунные радиаторы избавились от уродства, но обзавелись иным изъяном. Цена таких изделий по карману далеко не всем. А тем, кто может позволить столь шикарное новшество, уже не придется придумывать, как скрыть недостатки классических радиаторов. Наоборот, современный дизайн оборудования делает его предметом гордости и украшением интерьера.

Какой вес и объем у чугунной батареи (1 секция) » SanDizain.ru

Артем Какой вес и объем у чугунной батареи?

Когда речь заходит о покупке чугунных батарей, сразу же возникает ассоциация с тяжеловесными старыми приборами, которые не могут ничем удивить, кроме как своими габаритами. Но оправданы ли подобные ассоциации, или это только стереотипы? Давайте разберемся и узнаем, какой же вес и объем одной секции радиатора из чугуна.

Батареи старого образца

Выделяют два типа чугунных радиаторов старого образца:

классические;
винтажные.

Одна секция классической чугунной батареи в среднем весит 7,1 кг. На практике возможны небольшие отклонения в сторону увеличения – до 7,5 кг, в зависимости от высоты прибора. Это масса полой секции, а вот вместе с теплоносителем ее вес составит 8,6 кг: объем секции радиатора старого образца – 1,5 л.

Тепловая мощность одной чугунной секции составляет приблизительно 170 Вт. Таким образом, для обогрева комнаты 20 кв.м. понадобится 12 секций, что по весу составит 85 кг, а после наполнения теплоносителем – 103 кг.

Совет. Чтобы не возникло проблем с монтажом радиатора, не рекомендуется покупать прибор с чистым весом более 43 кг – лучше вместо одной батареи на 12 секций установить две по 6 секций.

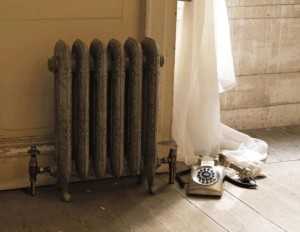

Второй тип чугунных приборов – винтажный радиатор. Его секция весит еще больше классической – 12-14 кг. А вот тепломощность прибора ниже – 156 Вт на одну секцию. Объем такой же – 1,5 л на секцию.

Винтажный чугунный радиатор

Современные радиаторы

Вес так называемых облегченных чугунных батарей в среднем в два раза меньше массы классических и в три раза меньше винтажных. Естественно, остальные параметры, включая объем и мощность, также отличаются:

Одна секция стандартной современной батареи из чугуна весит от 3,2 кг до 3,8 кг. В среднем – 3,5 кг.
Объем теплоносителя – 0,8 л. Наполненная секция весит 4,3 кг.
Тепломощность секции – 140 Вт. Для обогрева комнаты площадью 20 кв.м. понадобится 14 секций. Вес такой отопительной конструкции вместе с водой составит 60 кг.

Совет. Если использовать вместо одной батареи на 14 секций две по 7 секций, то есть весом по 30 кг каждая, при монтаже можно обойтись без дополнительных фиксаторов – для облегченных приборов достаточно базовых креплений.

Итак, имеем несколько разновидностей батарей, отличающихся и весом, и объемом. Так что, если хотите видеть в своем жилище именно чугунные радиаторы, у вас всегда есть выбор: от сравнительно легких современных до немыслимо тяжелых, но эффектных винтажных.

Сколько весит чугунная батарея: видео

sandizain.ru

Объем секции чугунного радиатора

В процессе монтажа отопления необходимо знать важную техническую характеристику такую, как объем секции чугунного радиатора. Ведь если планируется в систему отопления заливать антифриз (незамерзайку), важно посчитать объем необходимого теплоносителя. Если мы знаем объем одной секции, нетрудно посчитать и объем всего радиатора.

Чугунные радиаторы отопления были изобретены еще в 19 веке.

Казалось бы такие радиаторы должны были уже давно себя изжить, но нет, до сих пор их устанавливают в систему отопления, потому что чугун является долговечным металлом, срок эксплуатации такого радиатора не менее 50 лет. Основной моделью времён советского союза является МС-140.

Объем одной секции такой модели составляет 1.11-1.45 литра. Разница в 340 мл зависит от производителя, толщины стенок радиатора.

Позже появились другие модели радиаторов ЧМ 1, ЧМ 2, ЧМ 3 и konner модерн. Некоторые имеют современный дизайн и внешне не отличимы от алюминиевых и биметаллических. Каждый из них имеет свои подвиды, поэтому «диапазон» объема несколько десятков миллилитров.

Объем секции чугунного радиатора:

ЧМ 1. 0,66-0,9 литра;

ЧМ 2. 0,7-0,95 литра;

ЧМ 3. 0.95-1,38 литра;

Konner модерн 0,66-0,96 литра.

domotopil.ru

Мощность одной секции чугунного радиатора — основы расчета. Жми!

Несмотря на появление на рынке большого ассортимента различных отопительных приборов, чугунная их разновидность все еще в тренде, что не удивительно, поскольку они имеют много преимуществ.

Кроме того, каждый, кто родом из Союза обязательно знаком с радиаторами данного типа, поскольку про другие в те времена просто никто не знал. Чугунные отопительные радиаторы выделяет надежность и долговечность материала, а также не прихотливость в эксплуатации.

Историческая справка

Мало кто знает, что впервые радиатор данного типа появился более ста лет назад, а изобрел его Франц Сан-Галли в Санкт Петербурге в 1855 году.

Изобретение так пришлось по душе людям, что начало набирать популярность. Еще в начале 20 века чугунные радиаторы по внешнему виду очень напоминали современные аналоги.

Однако, активно внедрялись новые технологии, что привело к появлению на рынке алюминиевых и биметаллических радиаторов отопления. Вместе с тем, популярность чугунных батарей все еще высока и только растет, поскольку они надежны и практичны.

Плюсы использования данного типа радиаторов:

Их секции устойчивы к коррозийным процессам. Чугун относится к разновидности материалов, практически не подверженным коррозии. Они запросто могут выдержать температуру порядка 150 градусов, что позволяет их применять в паровых системах.
Невосприимчивость к некачественному теплоносителю. Это означает, что наличие в нем камешков, частиц ржавчины, или повышенный уровень рН не поцарапают чугун.
Толщина стенок батарей довольно не малая, что позволяет вне зависимости от того, какой объем имеет изделие, сделать его долговечным. Данный тип радиаторов является идеальным для открытых систем отопления.

Дополнительные плюсы радиаторов из чугуна:

Великолепная способность аккумуляции тепла. Характерно то, что по прошествии часа после отключения радиатора остаточная теплоотдача составляет 30%. А аналоги из других металлов не могут похвастать столь выдающимися показателями.
За счет большого внутреннего сечения крайне редко необходимо проводить их чистку.
Долгий срок службы изделия, несколько десятилетий, вне зависимости от того, какой объем воды они имеют. А если использовать очищенную воду, то такой радиатор запросто выдержит столетнюю эксплуатацию без каких-либо сложностей.

Слабые места чугунной батареи:

При большом количестве положительных сторон у данных батарей самым главным недостатком является большой вес. Поэтому, если у вас в доме не работает лифт, а вы решили поменять батареи на чугунные, вам можно только посочувствовать. И это, в свою очередь ограничивает их спектр применения, поскольку при монтаже на гипсокартонную конструкцию такого радиатора следует быть крайне осторожным, чтобы избежать обрушения. Ряд производителей такой продукции комплектуют ее ножками для установки на пол, что расширяет спектр действия.
Несовременный дизайн также оказывает влияние на популярность, поскольку такие радиаторы подойдут далеко не к каждому интерьеру.

Расчет

Для того, чтобы узнать мощность, следует знать параметры радиаторов. У стандартных моделей межосевое расстояние 500 или 300 мм.

Однако, можно встретить на рынке и модели с расстоянием 800 мм, и средние — 350 мм. По ширине секции могут быть 35-60 мм, а глубине — 92, 99, 110 мм. Для просчета мощности можно воспользоваться одной простой формулой, в которой на каждые 1м2 помещения необходимо 100 Вт тепловой мощности.

К примеру, если площадь помещения составляет 25 м2, необходимо использовать радиаторы, мощность которых составляет 25*100=2500 Вт. Если, же 1 секция радиатора будет иметь среднюю мощность 180 Вт, то для отопления этой комнаты необходимо использовать 14 секций.

Примите к сведению: выполняя расчет мощности батареи, нужно учитывать площадь помещения, мощность отопительного прибора и другие параметры.

К примеру, в угловой комнате количество секций необходимо увеличить на 25%. Если же в комнате установлены стеклопакеты, энергозатраты снижаются на 10%.

Применение чугунных батарей для отопления современных помещений

Современные отопительные чугунные приборы выпускают с многослойным порошковым покрытием очень высокого качества.

А если учесть высокую толщину стенки и внутренний защитный слой, то это позволяет значительно увеличить срок эксплуатации батарей.

Высокая степень инертности позволяет чугунным радиаторам оставаться горячими без циркуляции носителя. Так, существует специальная таблица, в которой приводятся данные показатели. Радиаторы, изготовленные с высокомарочного литейного чугуна отлично себя зарекомендовали в условиях с повышенной кислотностью и загрязненностью теплоносителя.

Рабочее давление

Касательно рабочего давления чугунных батарей следует сказать, что сюда относится максимальное давление воды, которое он сможет выдержать. Как правило, показатели составляют порядка 15 Атмосфер.

А теплоотдача показывает размер мощности батарей. Поэтому, чем большее значение квт он имеет, тем большая у него теплоотдача. На сегодняшний день используются радиаторы, у которых количество теплоотдачи на одну секцию равняется 100-200 Вт.

Однако, на практике часто случается так, что производители завышают данные показатели, поэтому следует тщательно изучать предложения на рынке.

Полезно знать: при неправильно подобранной тепловой мощности, в комнате будет очень жарко, что приведет к дополнительному проветриванию и образованию сквозняков.

Помимо этого, перегретая поверхность радиатора будет сжигать кислород, снижать влажность и раздражать слизистые покровы человека. И наконец, неправильно подобранная мощность будет провоцировать постоянные температурные скачки.

Подводя итоги, можно сказать, что теплоотдача одной секции чугунной батареи — это номинальная мощность радиатора. Этот показатель необходимо использовать при расчете мощности отопления в целом. Если известен размер площади и конфигурация комнаты, то можно произвести довольно точный расчет отопительной системы.

Смотрите видео, в котором специалист разъясняет нюансы подсчета мощности радиаторов отопления:

Оцените статью: Поделитесь с друзьями!

teplo.guru

Мощность чугунных радиаторов отопления: особенности расчета

Без чугунных секционных радиаторов ещё не так давно тяжело было представить систему отопления. Несмотря на то, что в настоящее время на смену им всё чаще приходят другие отопительные приборы, чугунные батареи – это качество, проверенное временем. Поэтому многие до сих пор отдают им предпочтение, к тому же, как видите, они выглядят неплохо. Главное в этом случае не только выбрать хороший котёл отопления, но и правильно оценить мощность 1 секции чугунного радиатора, чтобы высчитать необходимое их количество для обеспечения качественного отопления помещения. Это сделать просто, произведя несложные расчеты.

Последствия неправильно подобранной мощности радиаторов

Прежде чем научиться рассчитывать необходимое количество радиаторов отопления необходимо понять из чего складывается мощность системы отопления. Также не мешает знать, какие последствия могут возникнуть вследствие проведения неточных расчётов. А таких последствий может быть два:

недостаточное количество секций;
избыточное количество секций радиатора.

В первом случае помещение не будет прогреваться до нужной температуры, а потому в помещении будет всегда холодно и сыро. Не стоит говорить, какие последствия возникают под воздействием повышенной влажности в помещении. Это постоянные заболевания, вызванные переохлаждением и появлением грибка на стенах, а также надо быть готовым к частым ремонтным работам.

Чугунный радиатор в современном интерьере

Что касается избытка отопительных приборов, то в этом случае вас гарантированно ожидают:

сквозняки, появление которых связано с необходимостью постоянного проветривания из-за духоты в помещении;
нехватка кислорода, что приведёт к снижению относительной влажности воздуха и появлению неприятных ощущений, что очень вредно для здоровья, так как возникает пересыхание слизистой оболочки, что особенно губительно для аллергиков;
неравномерное распределение тепловой энергии и постоянно возникающая необходимость её регулирования, что в случае с чугунными радиаторами крайне затруднительно.

А самое страшное, что может ожидать в случае, если величина тепловой мощности в помещении меньше, чем мощность самих радиаторов, это необходимость увеличения количества тепловой энергии за счёт добавления дополнительных приборов отопления. Как правило, в этих случаях используют электрические устройства, что приводит к значительному удорожанию отопления помещения. А в худшем случае и вовсе придётся полностью менять приборы, что очень накладно.

Расчёт необходимого количества радиаторов

Теплоотдача чугунных радиаторов напрямую зависит от величины теплового потока. Количество мощности отопительного прибора необходимого для достаточного отопления помещения – это и есть величина теплового потока радиаторов отопления. Эта величина зависит от нескольких факторов, главный из которых – материал, из которого построен дом. Для различных материалов его величина составляет:

панельный дом – 0,041 кВт/м3;
кирпичный дом – 0,034 кВт/м3;
любой материал с наличием теплоизоляции – 0,02 кВт/м3.

Тепловой поток чугунных радиаторов отопления также является основополагающим значением, влияющим на их теплоотдачу. Это значение указывается в технической документации радиатора и лежит в пределах 0,12-0,16 кВт. Чтобы узнать необходимое количество секций радиаторов необходимо разделить величину общего теплового потока помещения на поток отдельной секции. Затем полученное значение, округлённое в сторону увеличения, делится на количество окон. Результатом этих вычислений является количество необходимых радиаторов.

После выполнения расчётов чаще всего наблюдается небольшое расхождение в цифрах. А именно: количество секций не совпадает со стандартной комплектацией чугунных радиаторов, поставляемых производителем. В любом случае эта проблема легко решается либо удалением лишних секций, либо добавлением недостающих.

Учитывая тот фактор, что мощность секции чугунного радиатора со временем уменьшается в случае возникновения ряда причин, лучше оставить количество радиаторов с незначительным запасом, чтобы не допустить чрезмерного перегревания помещения. Есть и другой вариант расчёта, но приведенный считается самым точным, и несложным, как видите.

79w.ru
