Как правильно установить УЗО - до или после автомата

К написанию этой статьи меня подтолкнул вопрос, заданный мне сотый раз за последнее время. Признаюсь честно, что устаешь постоянно отвечать одно и тоже. Суть вопроса заключается в правильной последовательности подключения УЗО и автоматических выключателей. Как правильно установить УЗО - до или после автомата?

Когда я рисую схемы на заказ, то получаю замечания, что я неправильно разместил УЗО и нужно его поменять местами с автоматом, так как УЗО может сгореть от тока короткого замыкания в цепи. Также подобные замечания были в комментариях на этом сайте. Мне приходится тратить время и писать одинаковые ответы на подобные замечания.

Поэтому я решил написать ответ на это вопрос в виде статьи и в будущем буду просто давать ссылку на этот материал в качестве ответа. Здесь написаны мои личные размышления, основанные на личном опыте и на полученных знаниях.

Как правильно установить УЗО - до или после автомата

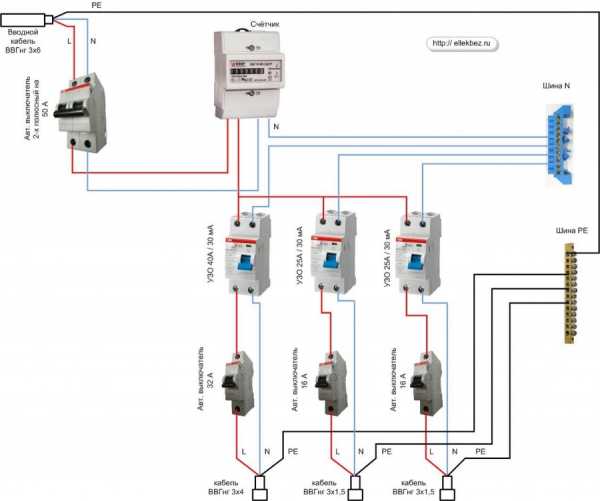

Давайте рассмотрим разные варианты подключения УЗО к автоматическим выключателям.

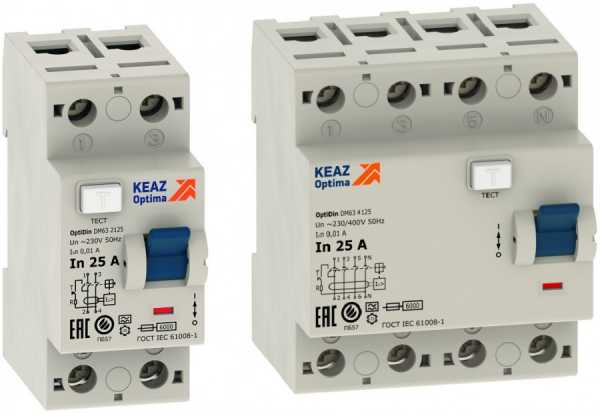

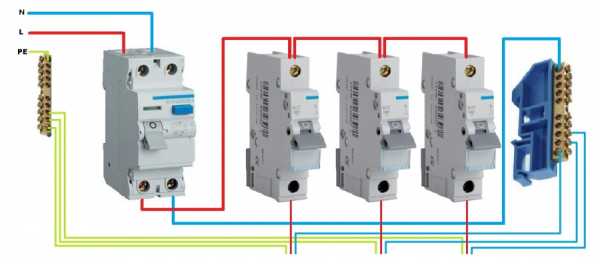

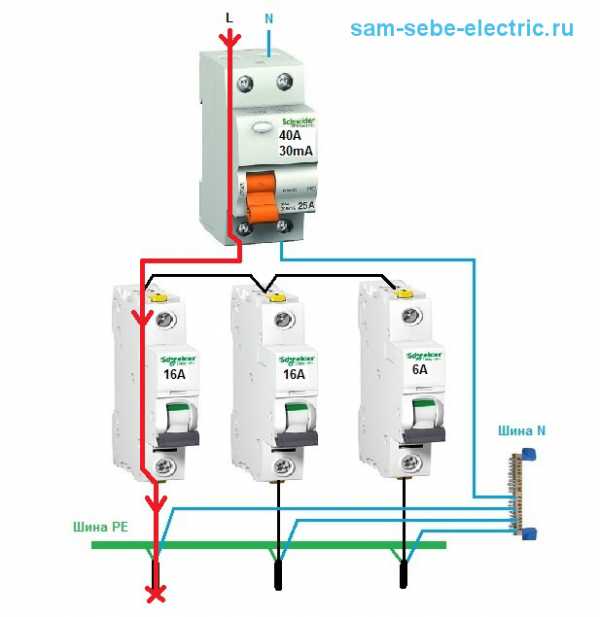

1. Одно УЗО защищает несколько групповых линий, т.е. оно стоит на первом месте и после него установлено несколько автоматических выключателей. Эта схема представлена ниже. Она очень проста и популярна в бюджетных распределительных щитках.

Давайте теперь смоделируем аварийную ситуацию. Допустим в одной групповой линии произошло короткое замыкание. На схеме ниже показано направление движения тока короткого замыкания красной линией со стрелками.

В данной схеме путь тока будет следующим: УЗО - групповой автомат - кабель до розетки - сама розетка.

Многие считают, что в этой ситуации должно сгореть УЗО от тока КЗ, так как автомат стоит после УЗО и просто не может его защитить от действия огромного тока. На самом деле при такой последовательности подключения с УЗО ничего плохого не произойдет. Почему это так читайте ниже.

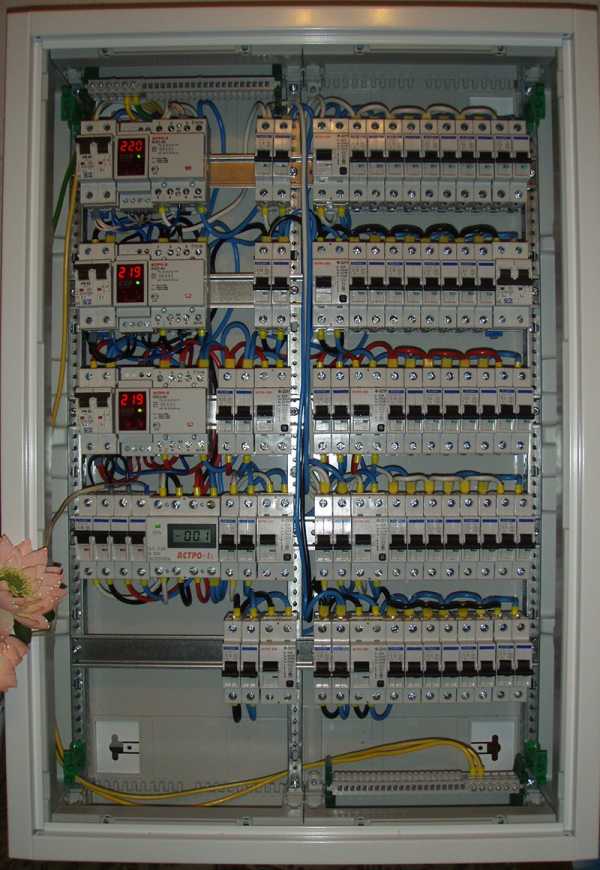

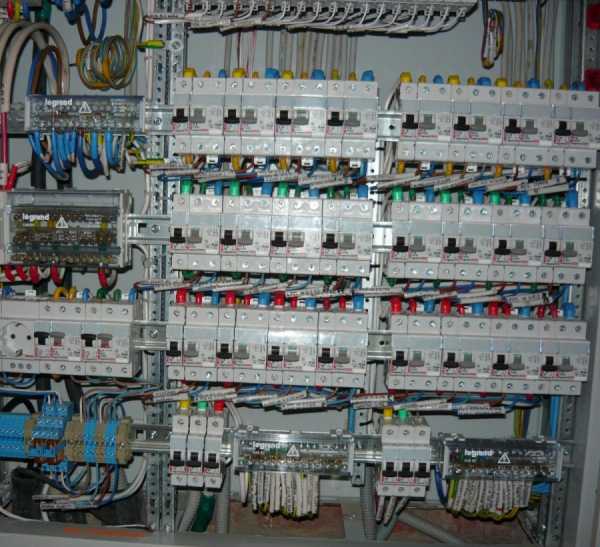

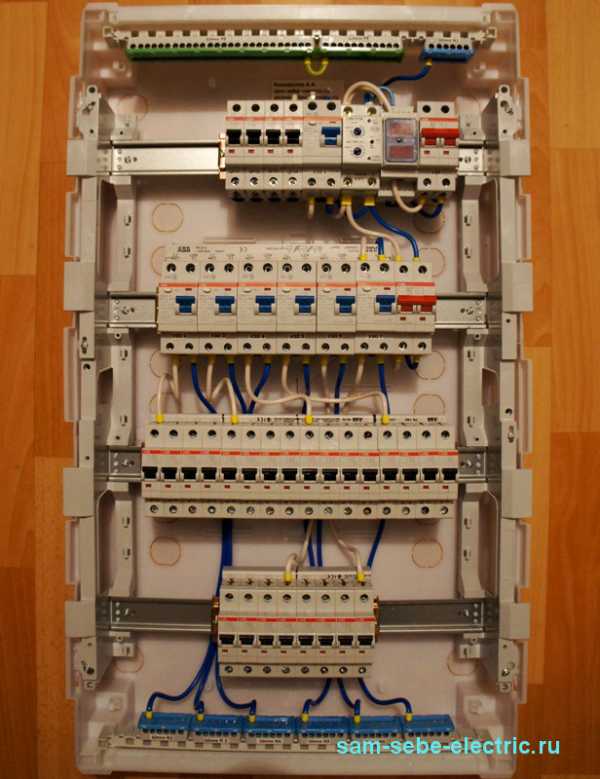

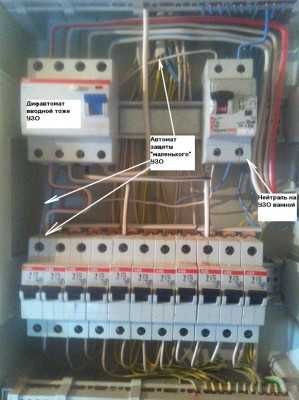

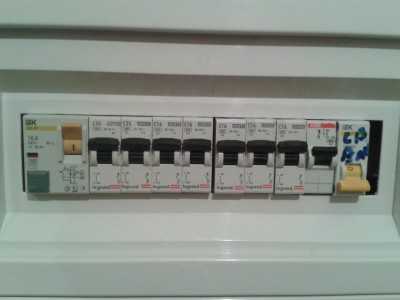

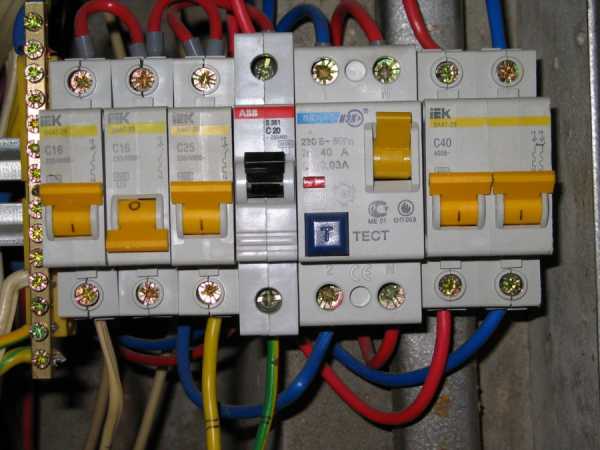

Вот наглядный пример щита, где стоят на первом месте несколько УЗО, а групповые автоматические выключатели идут после них.

2. Групповую линию защищают один автомат и одно УЗО.

В представленной ниже схеме уже автомат стоит на первом месте, а УЗО на втором.

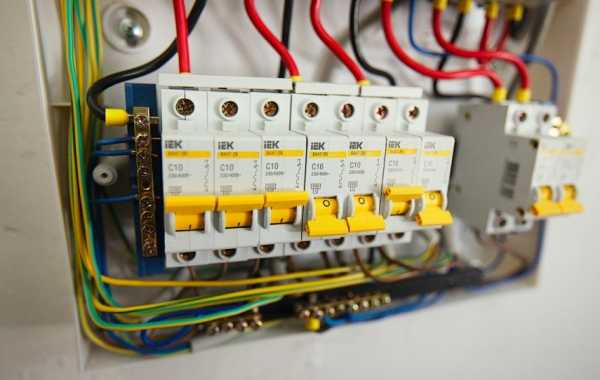

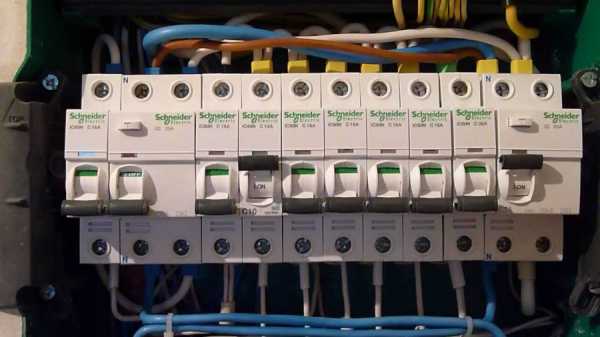

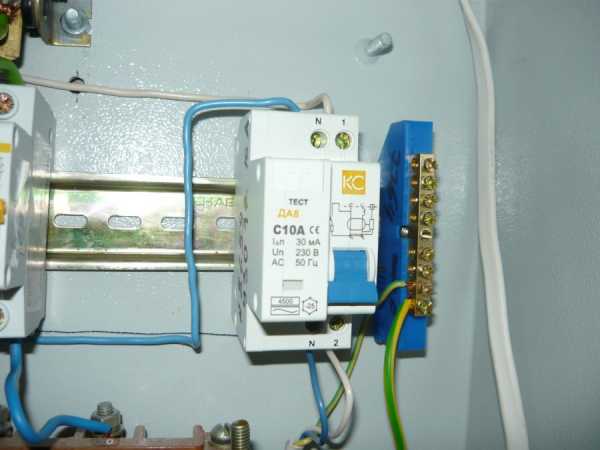

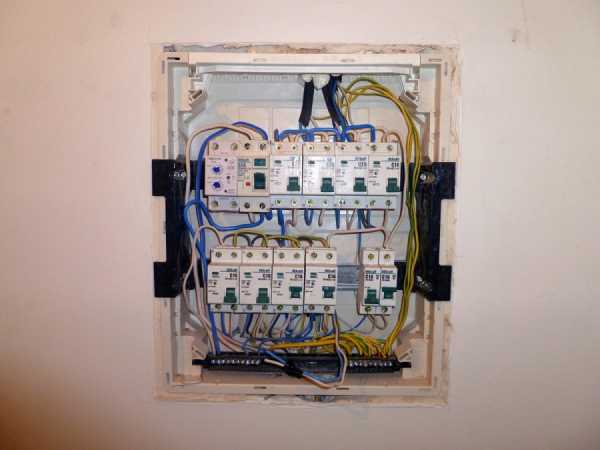

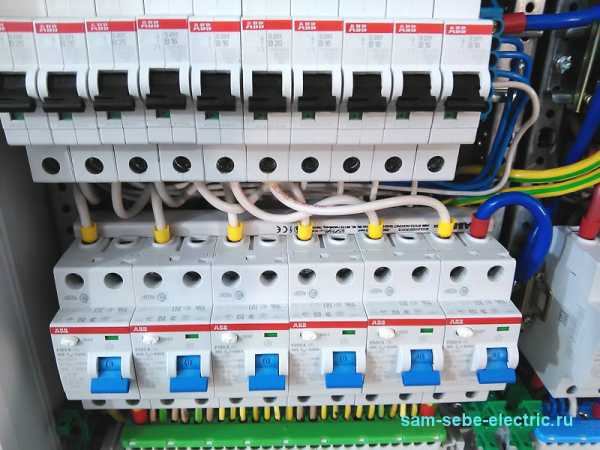

Вот наглядное фото данного варианта. Тут на верхней дин-рейке стоят групповые автоматы, а ниже идет ряд УЗО, которые к ним подключены. Каждое УЗО подключено к своему автомату.

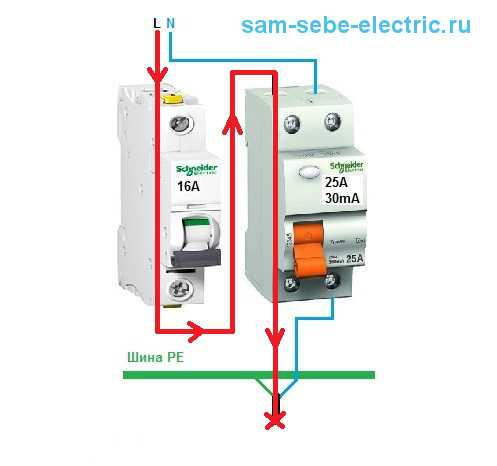

Представим аварийную ситуацию с коротким замыканием в розетке. Путь тока КЗ в такой схеме будет следующим: автомат - УЗО - кабель - розетка. Смотрите на схеме ниже на красную линию со стрелками.

По мнению многих людей в такой ситуации автомат должен сработать от короткого замыкания, тем самым исключить прохождение разрушающего тока через УЗО. А я тут нарисовал, что ток добрался до розетки. Получается не стыковка и либо я неправильно нарисовал, либо ток действительно доходит до розетки и тоже протекает через УЗО.

Давайте разбираться кто прав, а кто виноват. С какой скоростью распространяется ток по проводам? Вспоминаем физику и узнаем, что скорость распространения электромагнитного поля примерно равна скорости света - 300000 км/с. Теперь посмотрим за какое время срабатывает автоматический выключатель при возникновении тока короткого замыкания. Он срабатывает за 0,02 секунды. Делаем небольшой расчет и получаем, что за 0,02 секунды ток успеет преодолеть 6000 км. А ваша подстанция как далеко находится от вашей розетки?

Из вышесказанного делаем вывод, что ток короткого замыкания успевает пробежать по всей цепочке автомат - УЗО - кабель - розетка. Просто автомат физически не успеет сработать мгновенно при появлении тока КЗ и остановить его на себе.

Также о том, что ток КЗ доходит до розетки свидетельствует оплавленная отвертка, которой замкнули провода в розетке и подгоревшие контакты самой розетки. Чтобы оплавилась отвертка и подгорели контакты у розетки нужно чтобы на них что-то воздействовало, так как они сами по себе не могут выйти из строя. Как раз ток КЗ это и делает с ними.

Тогда почему же УЗО не выходит из строя если через него протекает ток короткого замыкания? Оно не выходит из стоя потому же почему не выходят из строя и кабели идущие к розетке, счетчик электроэнергии и другие элементы цепи, встречающиеся на пути тока короткого замыкания. Какая опасность от тока КЗ? Это появление высокой температуры, от которой начинает плавиться изоляция кабелей и корпуса защитных устройств. Этот процесс инерционный и на оплавление и сгорание всей цепи нужно какое-то время, которого автомат не дает. Две сотые секунды не хватает, чтобы успела изоляция плавиться на кабелях и чтобы сгорело УЗО.

Поэтому делаем вывод, что УЗО все равно, где ему стоять - до автомата или после. Оно себя будет чувствовать хорошо в обоих случаях.

Тогда почему в одной схеме автомат стоит перед УЗО, а в другой после? В чем разница?

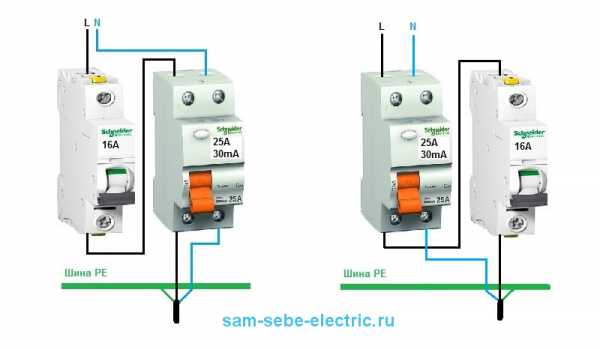

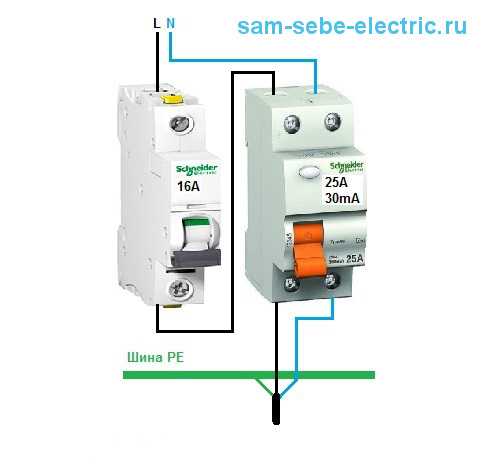

Ниже представлена схема, когда одну линию защищает один автомат и одно УЗО. На схеме слева автоматический выключатель стоит перед УЗО, а на схеме справа стоит после УЗО.

В паре УЗО + автомат всегда ставится автомат на первом месте из-за удобства монтажа и в простом подключении кабеля от нагрузки. Посмотрите сами. Если автомат стоит на первом месте (схема слева), то от него идет "фаза" перемычкой на УЗО, "ноль" подается сразу на УЗО. В этом случае кабель отходящий на розетки подключается только к УЗО и к шине PE. В схеме справа (автомат стоит после УЗО) отходящий кабель на розетки нужно уже подключать к разным защитным устройствам - "фазу" к автомату, а "ноль" к УЗО. Это не удобно и простой обыватель может запутаться с подключением одного кабеля. Я считаю, что задача сборщика щита заключается в грамотной сборке схемы, которая будет наиболее понятна для пользователя.

Поэтому если стоит пара один автомат и одно УЗО, то автомат лучше размещать на первом месте. Конечно если вы хотите запутаться, то выбирайте схему справа )))

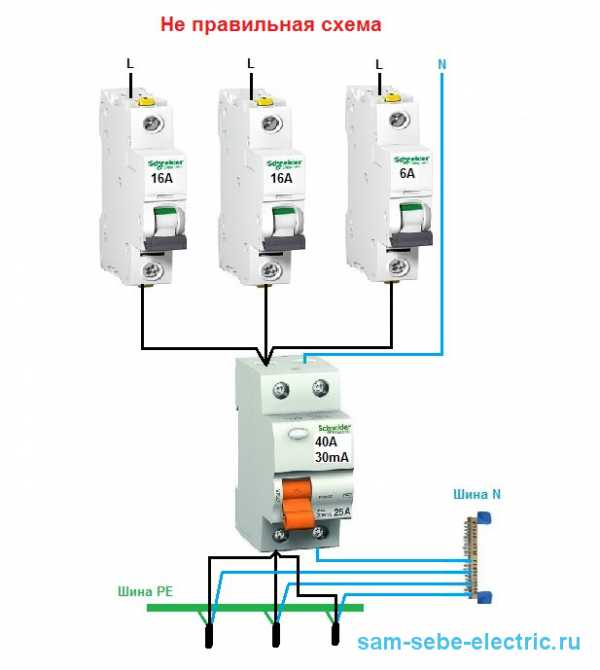

Теперь давайте посмотрим почему если к одному УЗО нужно подключить несколько автоматов, то автоматы ставятся всегда после УЗО. Эта схема была представлена выше в первом варианте подключения. Что у нас получиться если автоматы поставить до УЗО? Смотрите схему ниже. Так получается совсем не правильная и не рабочая схема. Поэтому запомните, что несколько автоматов ставить перед УЗО нельзя.

Вроде разобрались с вопросом, что сначала УЗО или автомат )))

Теперь давайте заодно посмотрим как правильно выбрать номинал УЗО, чтобы оно не сгорело от перегрузки. На любом УЗО указывается его номинал, т.е. максимальный длительный ток, который может протекать через УЗО не причиняя ему вреда. Также контакты УЗО могут безболезненно коммутировать этот ток, т.е. обесточивать линию при возникновении в ней утечки. допускать чтобы через контакты УЗО протекал ток больший, чем его номинал нельзя, так как начнут греться его контакты, плавиться корпус и т.д.

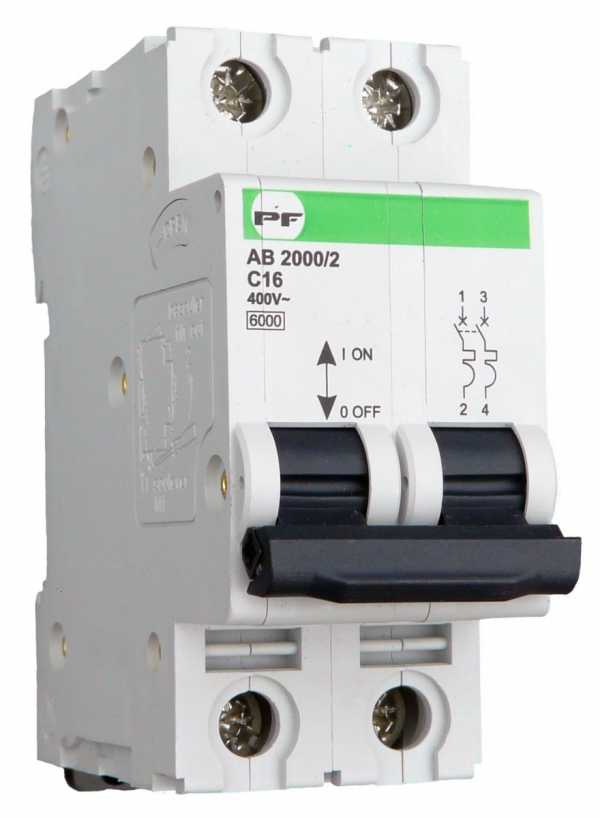

Поэтому УЗО нужно защищать автоматическим выключателем, который сработает от перегрузки прежде чем начнет выходить из строя УЗО. Для того чтобы защитить УЗО от перегрузки нужно выбирать номинал автомата равным или на одну ступень выше номинала защищающего его автомата. Например, если автомат стоит на 16А, то УЗО нужно выбрать 25А. Больше можно, а меньше нельзя. Этот запас по току УЗО нужен для того, чтобы исключить протекание через него повышенного тока прежде чем автомат сработает от перегрузки. Мы уже знаем про токи не отключения автоматических выключателей, из которых следует, что автомат сработает от перегрузки, когда ток превысит его номинал на 13%. То есть автомат на 16А сработает от тока 18А. И это повышенный ток будет протекать через УЗО. Если УЗО будет также номиналом 16А, то есть вероятность что его контакты будут немного перегреваться. Эту ситуацию стоит вообще исключить. Это что касается пары один автомат + одно УЗО.

Как выбрать номинал УЗО если к нему подключено несколько автоматов? Да очень просто! Нужно посчитать максимально возможный ток, который может протекать через УЗО. Если к одному УЗО подключены три автомата, например, номиналами 16А+16А+6А=38А, то сумма их номиналов составит 38А. В этом случае УЗО нужно выбирать с номиналом большим, чем получилось в расчете. Если вы к одному УЗО подключили, например пять автоматов с суммой номиналов 16А+16А+16А+16А+10А=74А, то это не означает что вам нужно брать очень мощное УЗО. В этом случае УЗО будет защищать вводной автоматический выключатель. Если номинал вводного автомата меньше полученного расчета, то он не даст току достигнуть величины 74А. Например, при 3-х фазном вводе с вводным 3-х полюсным автоматом 25А, групповое однофазное УЗО можно смело выбирать номиналом 32А-40А.

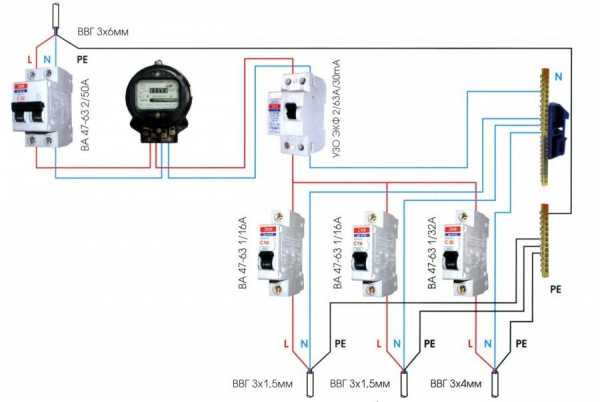

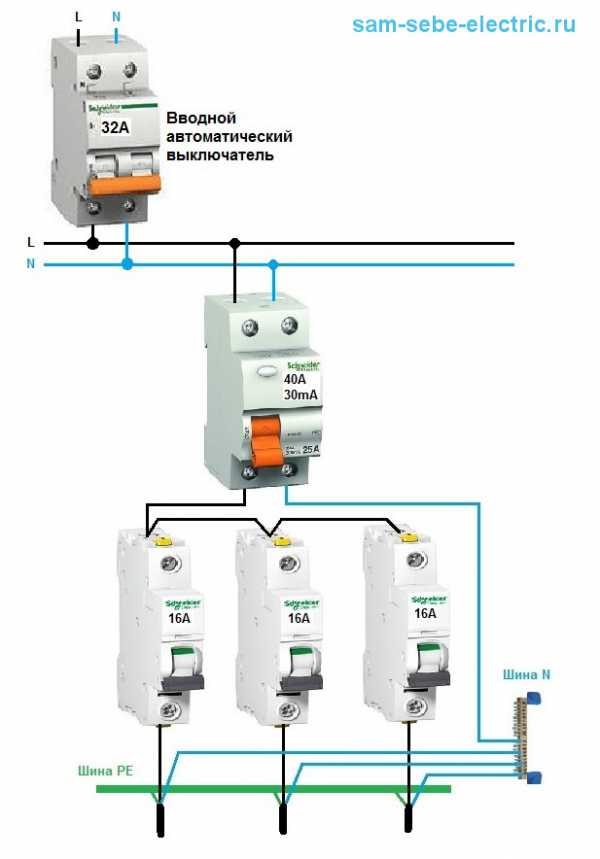

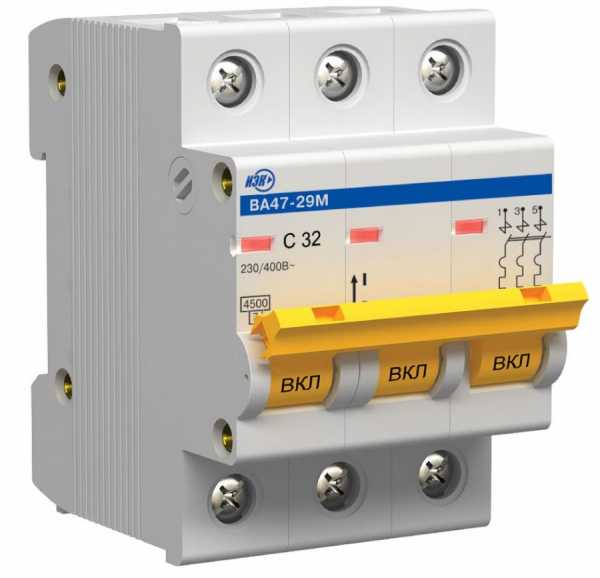

Для примера посмотрите схему ниже. Так как номинал вводного автомата 32А, то мы смело можем ставить УЗО с номиналом 40А. Это не зависимо от того что к УЗО подключено три автомата суммой номиналов 16А+16А+16А=48А. вводной автомат не даст току достигнуть величины 48А и поэтому УЗО на 40А будет в этой схеме надежно защищено.

Это все что я хотел написать про выбор номинала УЗО и про последовательность подключения УЗО до автомата или после.

Если вы не согласны с моим объяснением и считаете что я ошибаюсь, то напишите это в комментариях. Знать правильный ответ на поставленный вопрос в этой статье будет полезным как мне так и вам.

Также, если вы, после прочтения данной статьи, все еще затрудняетесь с решением вопроса разработки схемы своего электрощита, то пишите мне. Я с большим удовольствием разработаю вам схему, а при вашем желании еще и соберу электрощит. При заказе сборки разработку схемы делаю бесплатно. Посмотреть мои работы по сборке электрощитов на заказ можете в разделе - "Мои работы". Спасибо!

sam-sebe-electric.ru

Как правильно эксплуатировать и подключить УЗО

Подключение УЗО — действие, которое необходимо выполнить для того, чтобы обеспечить защиту от утечки. Важно помнить, что в условиях нормального функционирования любой из систем электричества, ток проводится исключительно по цепям, в пределах нуля и заданных фаз. Если ток появится в пределах земли, можно говорить о риске утечки. Среди причин, по которым это происходит:

Деформация корпуса, даже если он был грамотно заземлен;
В условиях нечаянного прикосновения к элементам, проводящим ток;
Износ проводки.

Следует иметь представление о том, как подключить УЗО, знать о возможных способах такого подключения. Оптимально, если устройство будет установлено непосредственно рядом с участком ввода питания. Важно учитывать, что участок между счетчиком и сетью обычно контролируется особенно тщательно. Таким образом, монтаж УЗО лучше проводить сразу же после установки счетчика. Это позволит защитить оборудование на каждом из участков цепи.

Важно! Такой способ имеет некоторые недостатки. К примеру, придется снимать ток со всей зоны, подвергающейся защите. В ряде случаев, рекомендуется устанавливать несколько устройств, либо осуществить установку УЗО для конкретного, особенно важного участка.

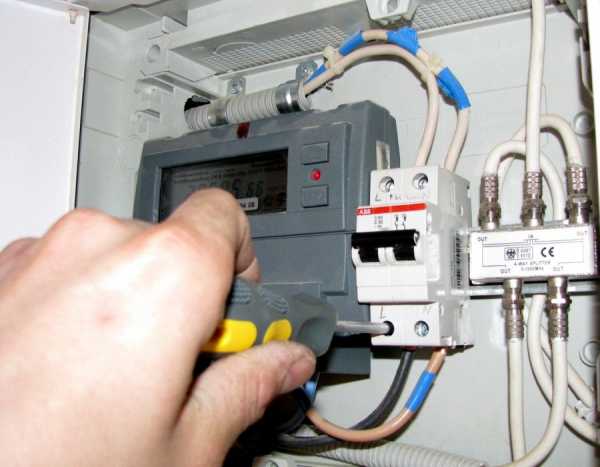

Подключение УЗО к счетчику электроэнергии

Схема подключения устройства и принцип его работы

Не все знают о том, как правильно подключить УЗО даже с использованием специальной схемы. Следует иметь представление об особенностях функционирования устройства:

Отслеживание появляющихся различий в показателях тока в проводах
Если устройство работает в номинальных условиях, то таких различий может и не быть. Самый наглядный пример — деформированная проводка, установленная в помещении с высокими показателями влажности. Вода попадает в ее структуру через имеющиеся в конструкции трещины, что обуславливает появление цепи. Именно ток, зарегистрированный как утечка, можно будет считать различием. И на него должно будет сработать УЗО.

Подключаем правильно

Если речь идет о подключении УЗО в частном доме, следует знать, что устройство может выйти из строя в самый неподходящий момент. Но все поправимо — на этот случай предусмотрена кнопка «ТЕСТ», которая запускает функции самопроверки. Сразу же после активации кнопки запускается процесс имитации условий утечки. Таким образом, УЗО срабатывает в автоматическом режиме, и ток отключается.

Как подключить УЗО в частном доме:

Важно руководствоваться надписями, которые имеются на корпусе устройства
Следует ориентироваться на нейтрали, соединяющиеся с нулем, а также контакты, которые имеют цифровое обозначение.

Важно! То, как подключить УЗО в трехфазной сети, отличается от специфики подключения к сети однофазной. Однако разница заключается исключительно в числе доступных контактов. Базовые принципы подключения остаются теми же, равно как и принципы функционирования устройства. К нейтрали подводится провод с нулем, а к каждому из контактов (которых всего три) — соответствующее число фаз.

Где устанавливать

Правильное подключение УЗО невозможно, если место для его установки выбрано некорректно. Где имеет смысл устанавливать такие устройства:

На участках, где обеспечение безопасности является принципиальным и приоритетным
На участках, где отключение может привести к последствиям средней степени опасности. В слишком опасных местах подключение УЗО с заземлением нежелательно. Несмотря на качественные характеристики устройства, его роль в обеспечении безопасности, оно может принести немало хлопот.

Важно! Если в помещении используется старое оборудование, риск утечки повышается. Особенно опасно с этой точки зрения светотехническое оборудование, которое функционирует вне помещения. Установкой УЗО в квартире, доме данную проблему можно решить, ведь устройства обладают особой чувствительностью к таким ситуациям.

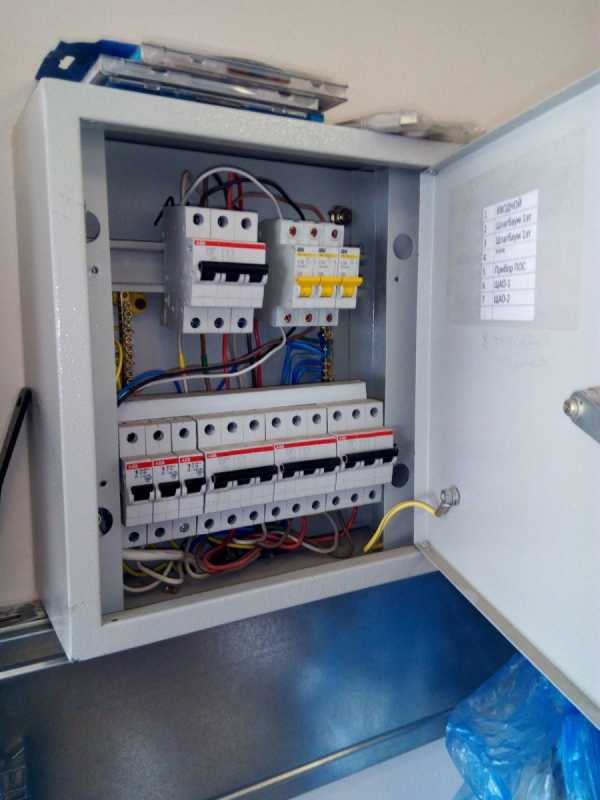

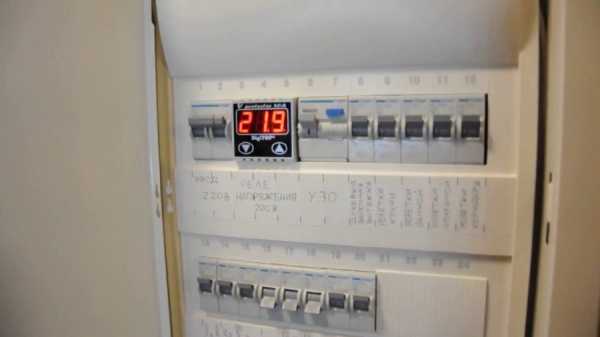

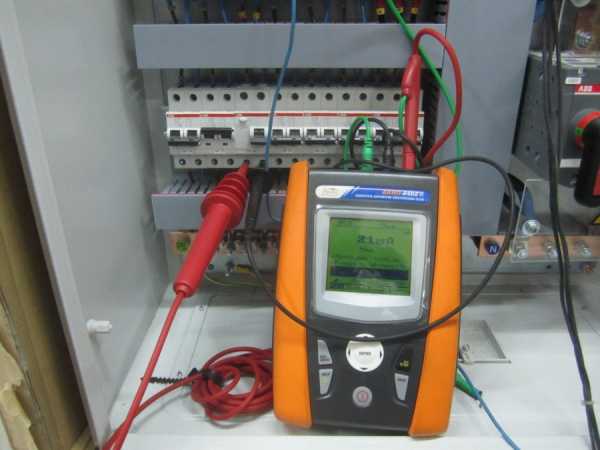

Монтаж УЗО в щиток

Важные моменты

Те потребители электроэнергии, которые считаются опасными, даже потенциально, должны иметь особенно надежную защиту. Она обеспечивается подключением УЗО в трехфазной сети с заземлением, причем, для каждого источника необходимы отдельные устройства. Проводники розеток, их групп, используемые для подключения «проблемной» техники, должны быть удобным образом заведены на участок нулевой клеммы устройства.

Вопрос установки УЗО до или после автомата уже был рассмотрен, однако не менее актуальным остается вопрос установки устройства с электронным управлением. Данный вариант не рекомендуется — по той причине, что в условиях обрыва проводника питание дезактивируется. Соответственно, и сама защита просто перестает функционировать. Альтернативным решением может стать установка специального реле, в конструкции которого предусмотрено электронное управление.

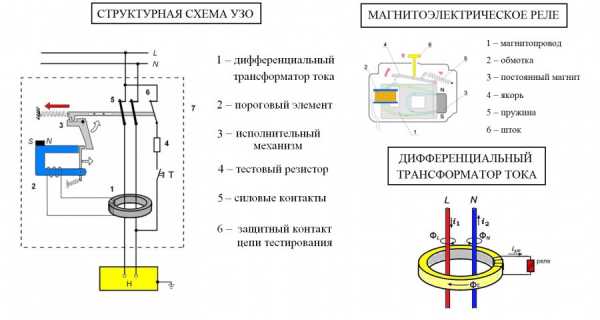

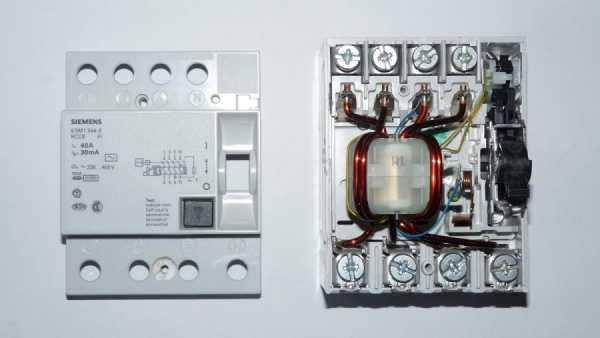

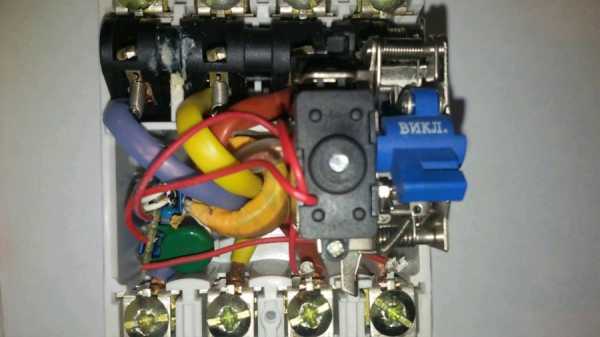

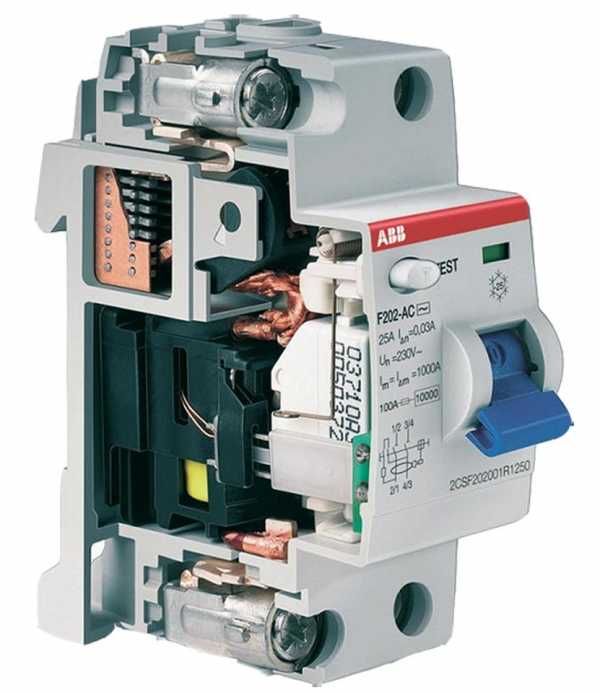

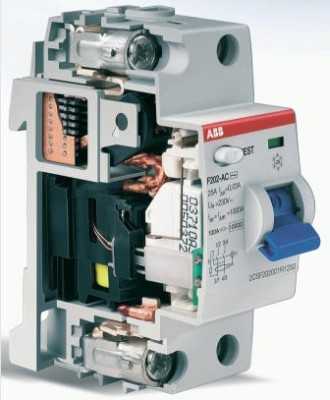

УЗО в разрезе

Не рекомендуется подключение УЗО без заземления. Однако подключение устройства с заземлением, выполненным недостаточно грамотно, может быть гораздо более опасным.

Важно! Заземление без предварительно проведенного заземления или без установки УЗО категорически запрещено. От подсоединения клемм типа «земля» электрических приборов, если в качестве защиты у них предусмотрен только автомат, тоже рекомендуется отказаться. Такое оборудование обеспечивает защиту исключительно проводки. Это чревато трагическими последствиями.

Следует помнить, что срабатывание УЗО происходит исключительно под влиянием токов, значение которых существенно превышает показатели по номиналу. Искусственное, естественное заземление, равно как и самодельное, характеризуется сопротивлением, показатели которого не позволяют возникнуть токам с нужным значением. Таким образом, возможность выполнить защитную деактивацию УЗО отсутствует.

В каких случаях запрещено соединения выводов типа «земля»:

При подключении электрических приборов
При подключении розеток
При подключении оборудования с корпусом, выполненным из металла, к различным трубам и прочим элементам, способным проводить ток.

Зная о том, как подключить УЗО в щитке правильно, данных ошибок можно избежать.

Важно! В конструкции корпуса оборудования могут появиться трещины, пробоины. Если оборудование имеет подключение к трубам, УЗО может не сработать. В условия сетевого напряжения могут попасть все без исключения предметы, соединенные электричеством, в том числе, и те, которые расположены вне отдельно взятой квартиры, частного дома. Результатом станет масштабное поражение током и существенный риск возгорания.

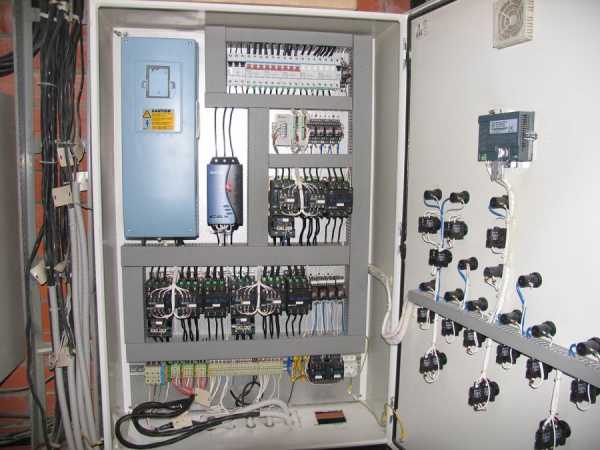

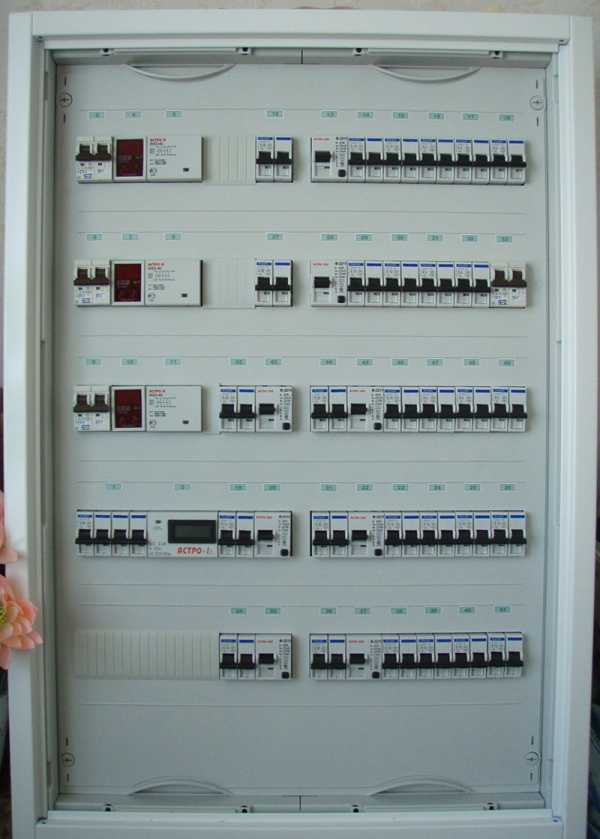

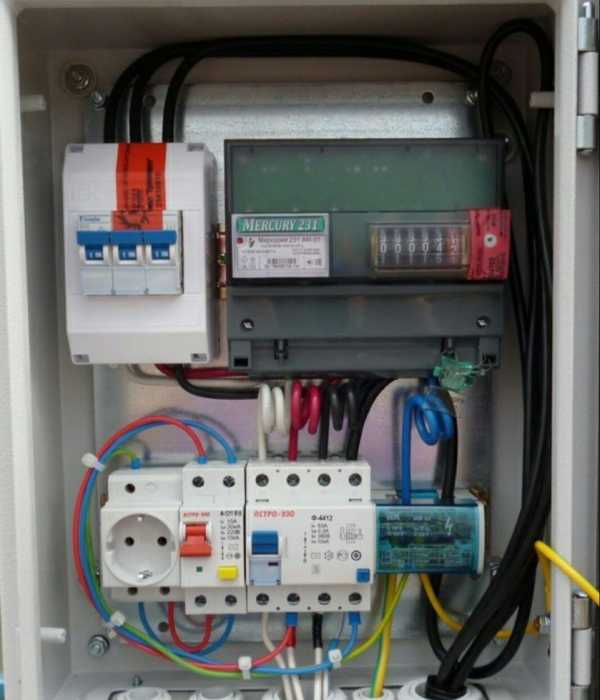

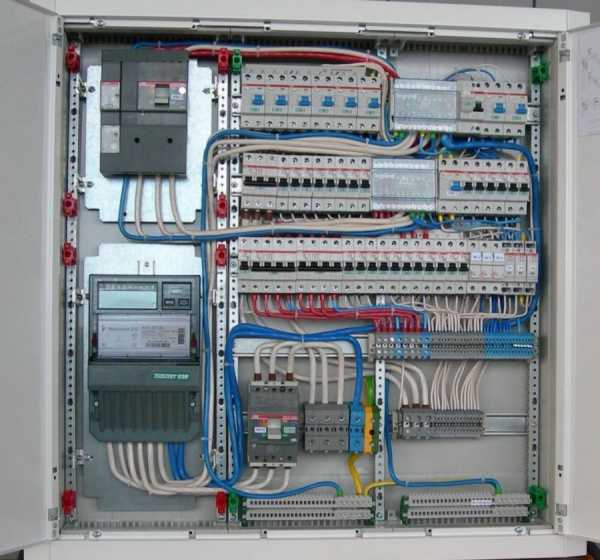

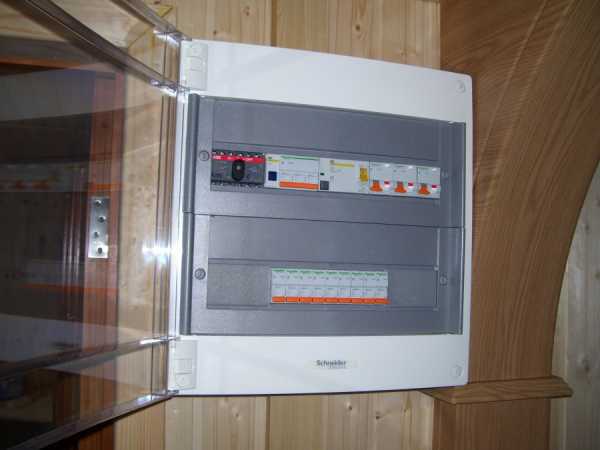

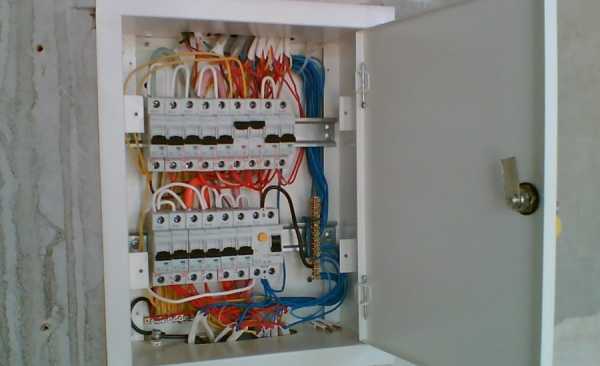

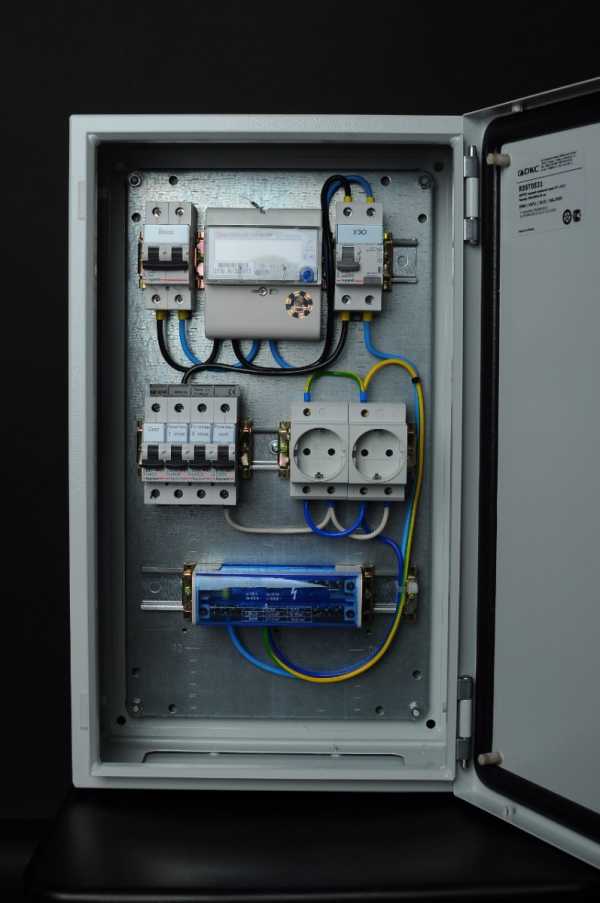

Собранный электрический щиток

Возможная опасность

Труба из металла, вовремя заземленная, вполне может утратить свои свойства. Часто такое происходит в условиях ремонта элементов, а также их отдельных участков. Нередко причиной становится появление коррозии на участках соединений резьбы. Впрочем, не следует забывать, что в настоящее время широкое применение имеют не металлические трубы, но аналогичные элементы, выполненные из пластика. Таким образом, трубы вряд ли можно рассматривать в качестве варианта заземления естественного типа. Не могут они выполнять и функции проводников, обеспечивающих защиту.

Увы, многие специалисты, не имеющие достаточной компетенции, по-прежнему рекомендуют выбирать трубы для выполнения функций зануления, заземления. Важно помнить, что такие функции элементы просто не могут выполнять.

Если речь идет о централизованных системах, то имеет смысл выбрать следующий вариант:

На участке ввода объекта устанавливаются муфты из пластика
Муфты фиксируются на участке разрыва труб из металла.

Подойдут те же самые муфты, которые можно увидеть в конструкции обычных котлов. Такой вариант обезопасит всех, кто проживает в доме или в квартире. Следует обращать внимание на фазоуказатель. Однако даже при наличии абсолютно исправного, грамотно установленного устройства, некорректное зануление может свести весь эффект на нет. Особенно риск повышается в условиях деформации нейтрали.

Различные УЗО в одной системе

Установка и эксплуатация УЗО в зданиях с 2-проводными системами

Проводка, рассчитанная на 2 провода — повод с особой серьезностью отнестись к подключению УЗО. В данном случае, установка приборов с выводом типа «земля» исключается. Соответствующий вывод не следует также и занулять — данное действие может привести к необратимым последствиям. Деформация провода, вплоть до его разрыва, может произойти в любом момент и на любом участке. В этом случае, дотла сгорает вся техника, подключенная к сети. Это происходит по той причине, что нейтрали и фазы ошибочно меняются. Результат — перекрещивание проводов на участках линий воздуха, и затем фиксируется напряжение на опасном уровне. Оно сразу же перейдет на приборы, вернее, на их корпуса, даже предварительно зануленные.

Вас могут заинтересовать:

prokommunikacii.ru

Как правильно установить устройство защитного отключения (УЗО)?

Устройство защитного отключения (УЗО) используется для защиты электрических сетей от утечек тока, которые могут нанести вред здоровью человека. УЗО обеспечивает защиту человека от поражения электрическим током, а также быстрое отключение подачи тока на электрический прибор в случае нарушения целостности изоляционного материала проводов. Такое защитное оборудование выпускается в виде модулей, которые крепятся внутри распределительного щита посредством специальной электромонтажной рейки. Каждый модуль УЗО имеет на задней части корпуса специальный крепеж, предназначенный для надежной фиксации на монтажной рейке. Сам процесс крепления не требует применения специальных винтов, болтов и т.п. – все крепление сводится к простому надеванию УЗО на рейку до появления характерного щелчка, говорящего о том, что УЗО надежно закреплено на DIN-рейке. При нормальном защелкивании УЗО можно свободно передвигать в горизонтальном направлении для выбора оптимального места расположения для монтажа входящих и исходящих проводов.

У любого УЗО имеются полюса, которые предназначены для подключения фазного и нулевого проводника на входе и на выходе устройства. Запомните, что верхние полюса – это, как правило, входы, а нижние – это выходы. Полюс, который обозначен буквой L – фаза, а N – ноль. Соединять провода каким-нибудь иным образом строго запрещается, так как нормальная работа устройства будет просто-напросто невозможна. Для трёхфазных цепей выпускают трехфазные УЗО с тремя фазными входными полюсами и 1 нулевым полюсом.

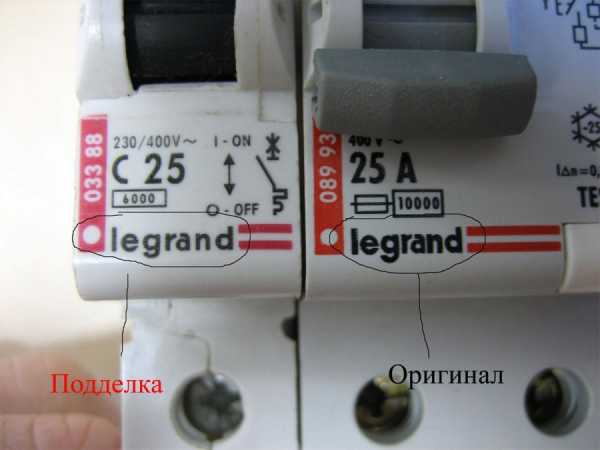

Основные характеристики УЗО

По сути, основных характеристик две – ток утечки (в мА) и максимальный ток (в А). Все эти параметры имеются на лицевой панели любого устройства защитного отключения. В частных домах применяются модули со значениями тока утечки от 10мА до 300мА. Помимо тока утечки, необходимо учитывать параметр максимального тока, который данное УЗО может в штатном режиме через себя пропустить. При выборе связки УЗО и автоматического выключателя учитывайте следующую закономерность: УЗО выбирается выше по номиналу максимального тока, чем автоматический выключатель. К примеру, если стоит автоматический выключатель на 16А, то УЗО должно выдержать, как минимум, эти 16А, а также иметь определенный запас. То есть разумно выбирать УЗО с параметром максимального тока от 25А.

Как соединять УЗО

Как известно, УЗО нельзя соединять в качестве единственного защитного оборудования. Оно обеспечивает защиту от возникновения дифференциального тока. От перегруза или от КЗ фазного и нулевого провода УЗО никак не защитит. Следовательно, необходимо устанавливать автоматический выключатель, который защитит от КЗ или перегруза не только нашу домашнюю электросеть, но и само устройство защитного отключения. При подключении автоматического выключателя соблюдайте цветовую маркировку проводов: коричневый – фаза, синий – ноль, желто-зеленый – земля. Желто-зеленый кабель не подключается ни к УЗО, ни к автоматическому выключателю. Для него есть отдельная земельная шина в распределительном щитке. Если говорить о фазном коричневом проводе, то изначально фаза должна подключаться на автоматический выключатель, а только потом на УЗО. Следовательно, появляется необходимость создания провода-перемычки, соединяющего выход автомата со входом УЗО. Нулевой провод соединяют напрямую со входом УЗО. Нулевой и фазовый выходы, как правило, находятся снизу УЗО. Обозначения вполне стандартны и понятны: L — выход фазы, N — выход нулевой шины.

muzhik-v-dome.ru

80 фото схем установки и проектирования безопасных сетей

Безопасность зданий и строительных конструкций всегда будет приоритетной задачей. В строительных нормах и правилах имеется целый комплекс мероприятий направленных на достижение должного уровня безопасности, а электробезопасность, как элемент этого комплекса, занимает ключевое место.

В свою очередь, для того, что бы обеспечить необходимый уровень электробезопасности, нужно следовать всем предусмотренным правилам при строительно-монтажных работах. Кроме того, для полноценной защиты жизни и здоровья человека, а также для обеспечения необходимого уровня пожарной безопасности строения, здание должно быть оборудовано специальными техническими системами и приспособлениями.

Одним из таких приспособлений, является устройство защитного отключения – так называемое УЗО. Сама по себе схема подключения узо относительно проста, однако для полноценной его работы и соответственно – обеспечения всех функций защиты, существует ряд моментов, которые нужно знать и учитывать при установке, а также в процессе эксплуатации здания.

Что представляет собой УЗО, для чего нужно и какие правила его установки существуют — именно об этом пойдет речь в этой статье.

Что собой представляет и как работает УЗО?

Устройство защитного отключения представляет собой защиту от токов утечки. Оно не реагирует на ток в сети, т.е., не защищает от короткого замыкания или превышения тока определенного уровня.

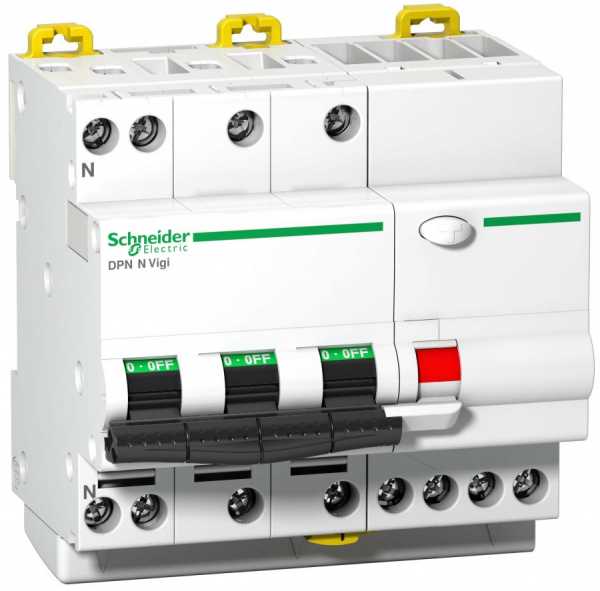

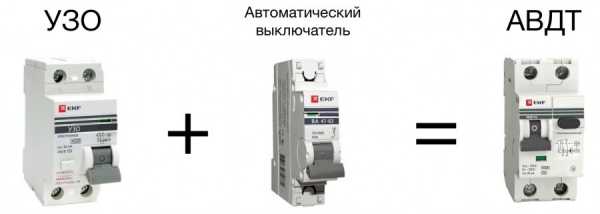

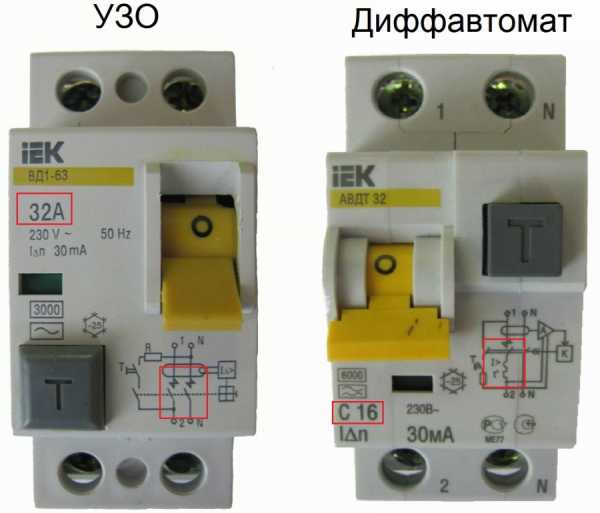

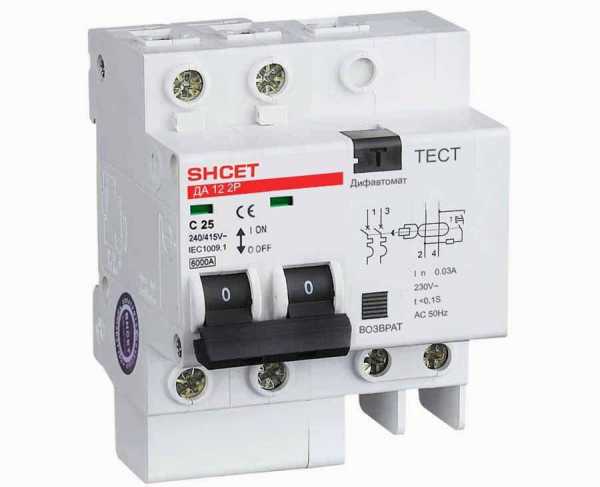

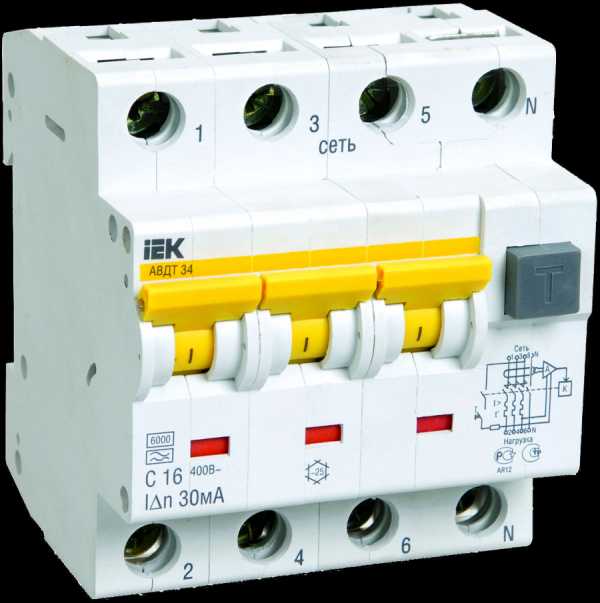

В продаже можно найти комбинированные приборы, которые совмещают в себе защиту по току и УЗО, но сейчас речь идет именно о самостоятельном устройстве защиты от токов утечки. Что же это такое токи утечки. Не углубляясь в электротехнику, отметим, что токи утечки – это небольшие токи, уходящие помимо полезной нагрузки на землю.

Ключевым моментом здесь является земля, как самостоятельная точка электрической цепи. Обычная сеть в нашем доме с напряжением 220 В. имеет два провода – фаза и ноль.

Некоторые путают ноль с землей, это категорически неверно – ноль и земля это абсолютно два разных понятия. Заметим, подключение узо с заземлением является необходимым условием.

Хотя справедливости ради надо сказать, что существуют схемные решения подключения таких приборов без заземления, но за корректность работы защиты уже трудно поручиться.

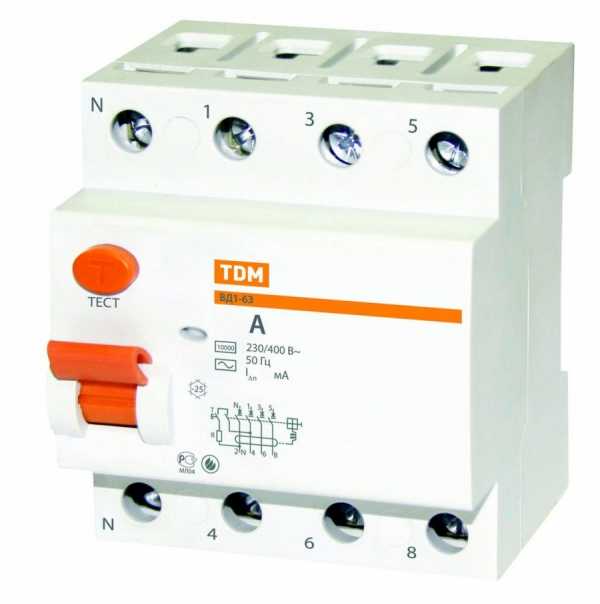

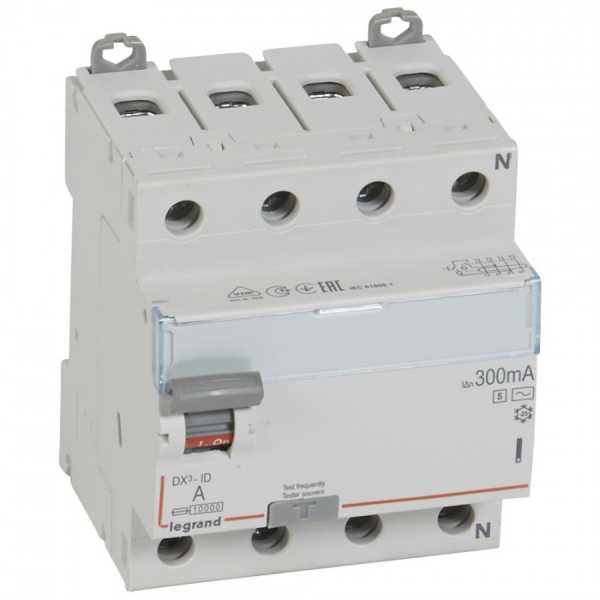

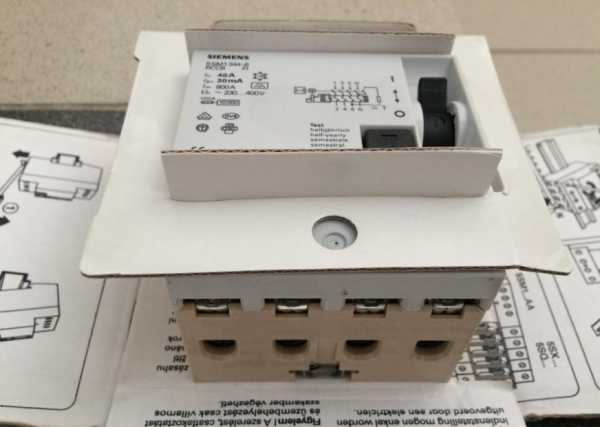

Заметим еще один важный момент, подключение трехфазного узо, ни чем не отличается от однофазного, за исключением того, что в сети уже не одна, а три фазы.

Но продолжим, токи утечки проходят от фазы не на ноль, а на землю, что отслеживается дифференциальной автоматикой и срабатывает защита.

Сами по себе токи утечки могут появиться при повреждении изоляции проводов, корпуса бытовой аппаратуры или при ударе человека электротоком, в этом случае ток пройдет по пути фаза – человеческое тело – земля.

Характеристики УЗО

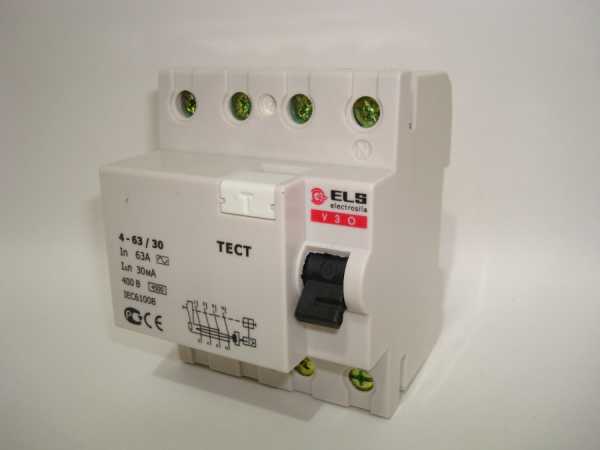

Сами по себе автоматы УЗО могут быт однофазными и трехфазными, при этом главное отличие в конструктивном исполнении от обычных автоматов защиты – наличие контакта для подключения земли.

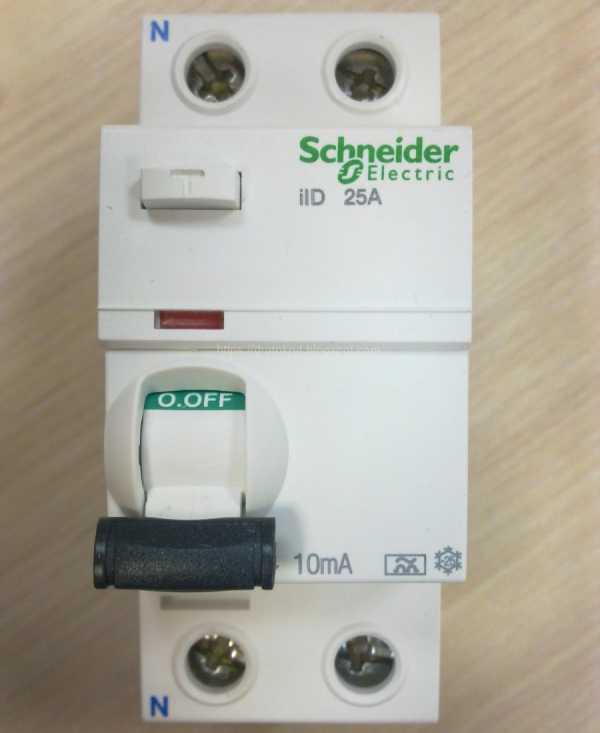

Основными характеристиками автоматов УЗО необходимо считать ток, при котором происходит срабатывание защиты и отключения напряжения в сети. В быту применяют автоматы двух типов: на ток 10 мА – для помещений с повышенной влажностью и 30 мА – для обычных жилых либо вспомогательных помещений.

Установка УЗО

Существуют различные схемы включения УЗО, хотя, как правило, само подключения стандартное: устройство устанавливается на специальной дин-рейке и подключается после автомата защиты от КЗ в соответствии с принципиальной схемой.

Важно учитывать тот факт, что для подключения УЗО необходимо наличие заземления в вашем доме и сам прибор имеет специальный контакт, который подключают к земле. Если заземления нет, будет лучше сделать его и смонтировать новую проводку.

Заметим, существует схема подключения узо в однофазной сети при том, что сам прибор рассчитан на трехфазную сеть. В этом случае необходимо просто выполнить монтаж в строгом соответствии со схемой такого подключения. На качестве работы такой вариант не отразится.

Существует ряд типичных ошибок при подключении устройства защиты от токов утечки, а именно.

Соединение нулевого провода и заземления после автомата УЗО. Это ошибка может возникнуть не преднамеренно. Если вы все смонтировали правильно, а автоматика срабатывает, проверьте бытовые приборы – некоторые из них, особенно старого образца, иногда имеют электрическое соединение нуля и корпуса прибора.

Просто поэтапно отключайте бытовые приборы пока не выявите тот, от которого происходит срабатывание защиты, после чего уже необходимо разобраться с этим устройством;

Подключение нагрузки к нулю до автомата УЗО. В данном случае необходимо четко следить за тем, что бы ноль не был подключен к нагрузке помимо прибора, иначе может происходить ложные срабатывания защиты;

При использовании нескольких УЗО в сети происходит замыкание нуля после двух разных приборов. Этот случай не типичен при подключении узо в частном доме, однако иногда может встретиться на практике.

Вообще, при использовании нескольких устройств защитного отключения в одной сети, может привести к множеству ошибок связанных с неверным подключением. Лучше будет такие схемы монтировать специалистам, они сделают все более качественно.

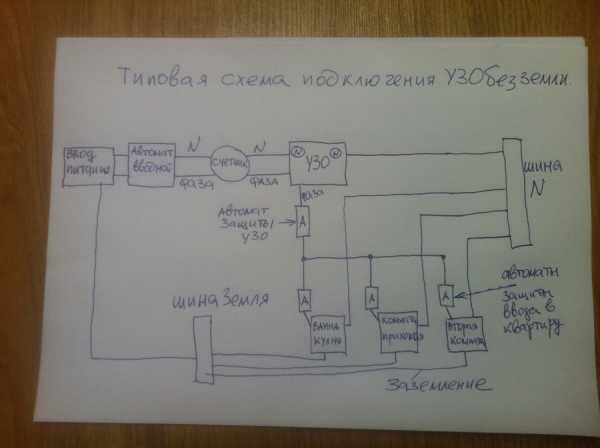

Подключение узо без заземления. Имеется в виду, когда контакт земли на приборе, вообще оставляют не подключенным. В данном случае защиты не будет, а сама установка УЗО теряет всякий смысл. Если в вашем доме нет земли и сделать ее не представляется возможным, используйте специальные схемы включения УЗО без заземления.

Подключая УЗО, помните о правилах техники безопасности при проведении электромонтажных работ и неукоснительно соблюдайте их.

Перед установкой внимательно изучите инструкцию, прилагаемую к прибору. Следуйте всем приведенным там рекомендациям.

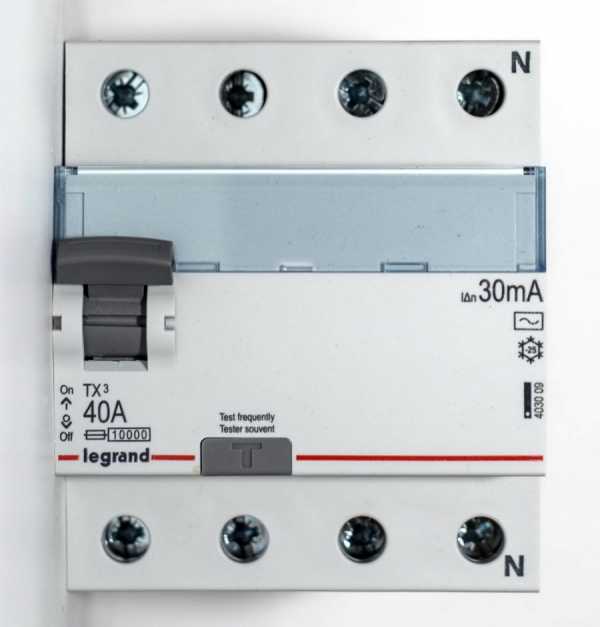

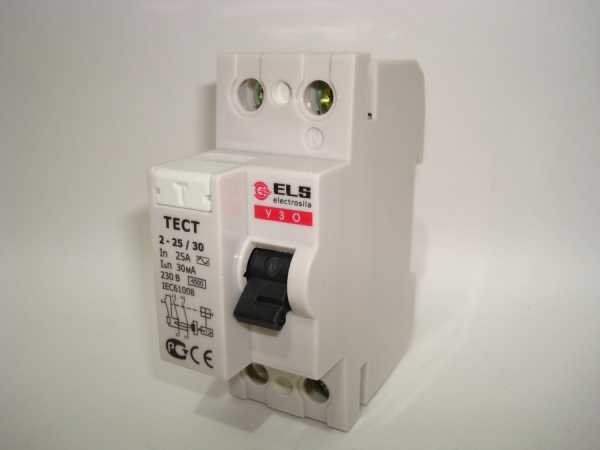

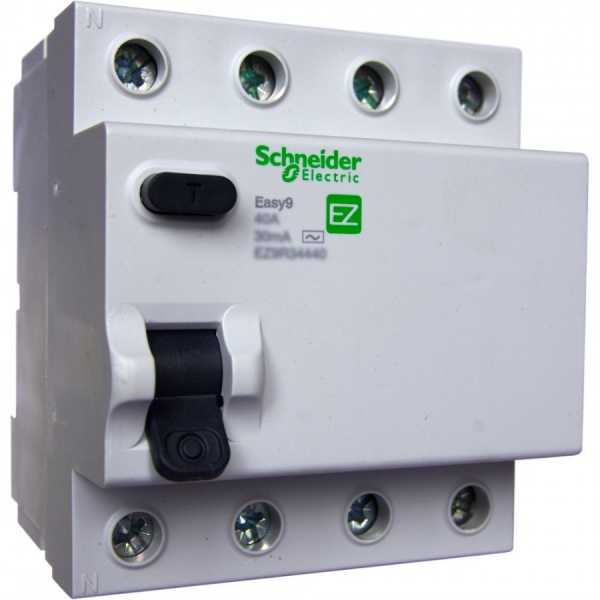

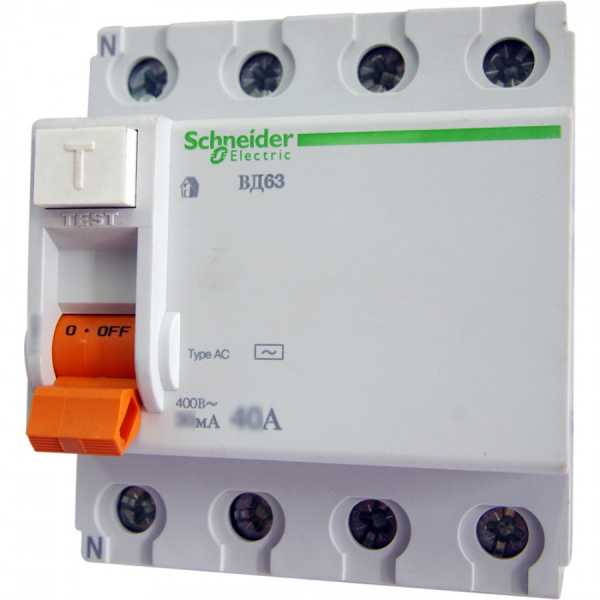

Фото устройства защитного отключения (УЗО)

strojka-gid.ru

Как установить УЗО самостоятельно

Защита от попадания напряжения на не предназначенные для этого металлические части путем защитного зануления страдает существенным недостатком – если контакт "нуля” и "фазы” идет не накоротко, а через некоторое сопротивление (допустим, влажную штукатурку или размокшую изоляцию обмотки электродвигателя), то такой, как его называют, ток утечки будет слишком мал для срабатывания входного автомата или расплавления плавкого предохранителя. Зато потенциал попавшего под напряжение корпуса, батареи отопления и им подобной металлической конструкции, хоть и снизится во несколько раз относительно ЭДС источника, но все еще будет способен создать при прикосновении смертельный ток.

Когда необходима защита

Значительная вероятность такой ситуации при установке мощной бытовой техники, контактирующей с потенциально проводящей средой – бойлеров, теплых полов, стиральных машин, заставляет не ограничиваться розеткой с заземлением, а искать дополнительные средства защиты, направленные именно на исключение поражения человека при неисправности изоляции.

УЗО – самый надежный вариант

На сегодняшний день лучшей защитой от подобных случайностей является устройство защитного отключения – УЗО. Это электромеханический или электронный прибор, который ставится перед потребителем электроэнергии и анализирует входящий (к потребителю) и выходящий (обратно в сеть) токи. Разность этих двух величин свидетельствует об утечке электричества через изоляцию, создающей на корпусе непредусмотренный потенциал. Как только вычисленный прибором ток утечки достигает заранее установленного значения (уставки), УЗО отключает потребитель от сети.

Существенным плюсом является то, что этот прибор реагирует на ток, уходящий во землю через тело прикоснувшегося к "фазе” человека и успевает очень быстро обесточить опасный участок сети.

Виды УЗО

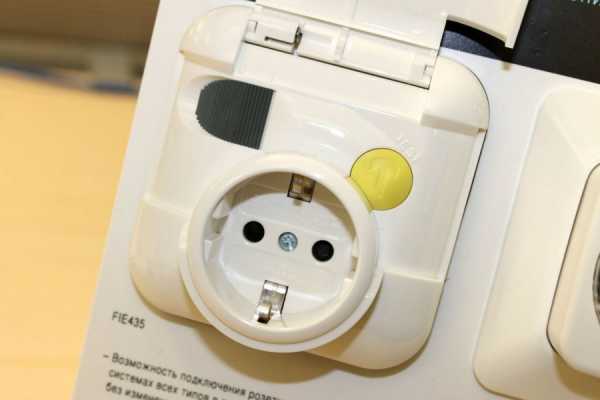

УЗО могут быть в различном исполнении – квартирные, устанавливаемые на внешний распределительный шкаф, совмещенные с входным автоматом, реагирующим на короткое замыкание, встраиваемые в розетку с заземлением, промежуточные между розеткой и потребителем. Электромеханические УЗО несколько дороже, но работают непосредственно от контролируемой сети, в то время как электронные требуют своего источника питания и более чувствительны к влажности.

Этот прибор требует квалифицированного монтажа, в котором есть много неочевидных моментов. В любом случае, в розетку, оборудованную таким средством защиты, нельзя включать нагрузку, в которой нулевой рабочий проводник замыкается на корпус - это приведет к внеплановому отключению.

Кроме того, УЗО может самопроизвольно отключать электричество, если после него проходит старая проводка с изношенной изоляцией. Также, в случае нескольких УЗО нельзя соединять между собой их нулевые рабочие проводники – отсчет приборов будет не адекватен действительным токам утечки на каждом из них. Но лучше всего, перед тем, как установить УЗО, обратиться к квалифицированному электрику.

Как правильно подключить УЗО
