Буржуйка своими руками – технология и нюансы проводимого процесса

Всем нам давно известен вариант простого отопления – это печь-буржуйка. Вариант на самом деле простой, но не очень экономичный. Топлива такая печная установка «съедает» много, КПД у нее низкий, так что не самый эффективный вариант. Но есть у нее один очень большой плюс: буржуйка своими руками – дело нехитрое. Так что можно на этом неплохо сэкономить, изготовив ее из подручных материалов, которые всегда найдутся на приусадебном участке.

Немного истории. Этот металлический отопительный прибор появился в конце 19 века. Позволить такую роскошь могли только люди зажиточные, так что в те времена это было отличительной чертой состояния человека. После революции печка помогла выжить большому количеству людей, кстати, в те далекие времена она и получила свое нынешнее название – буржуйка.

[wp_ad_camp_1]

Буквально лет так пять-шесть тому назад о буржуйке опять вспомнили. Инженеры и конструкторы подошли к ее устройству с точки зрения современных законов теплотехники. Поэтому на рынке стали появляться печки, которые отличались и неплохой экономией, и повышенным КПД, и прекрасными внешними данными. Некоторые модели – это поистине шедевры дизайнерского искусства. Часто именно вокруг них и организуется интерьер помещения. Поэтому в последнее время буржуйки в квартирах и домах стали появляться чаще.

[ads-mob-1][ads-pc-1]

Устройство буржуйки

Конструктивные особенности

Что собой представлял этот отопительный прибор в первоначальном виде? Это был металлический цилиндр или ящик с дверцей, который стоял на четырех ножках. В задней части выводился патрубок, который соединялся с дымоходом. Все просто, поэтому и неэффективно. Хотя в такой печке прекрасно сгорало все: дрова, уголь, бумага, картон, торф и так далее.

Современные же модели расширили возможности агрегата в плане использования различных видов топлива. Сегодня в буржуйках можно сжигать газ, технические отработанные масла, дизельное топливо. Изменилась и ее конструкция, что увеличило КПД и эффективность работы. Поэтому эти современные отопительные установки все чаще используются не только в гаражах, но и в частных загородных домах. Особенно их отметили дачники, в небольших постройках это самый оптимальный вариант отопления. К тому же на нем можно и готовить, верхняя плоскость пеки – это варочная поверхность.

Хотелось бы отметить, что стандартная печка буржуйка может спокойно обогреть помещение площадью до 60 м². А все из-за того, что ее конструкция претерпела достаточно серьезные изменения. Какие?

  • Появился режим медленного горения за счет установки задвижек и заслонок на воздухозаборниках дверцы и зольника. Это позволяет уменьшить поступление кислорода в зону горения. При этом дверцы герметично подогнаны под размеры проема, что позволило убрать проникновение дыма в помещения.
  • Используется в буржуйках и система дожига топочных газов. Для этого камера сгорания разделена горизонтальной перегородкой. В верхней части и происходит сжигание газов. А это увеличивает КПД прибора и снижает температуру угарных газов, которые поступают в дымоход.
  • С внешней стороны это все те же металлические установки. Внутри же современных буржуек проводится облицовка из жаропрочных материалов. Это может быть, к примеру, шамотный кирпич. Таким образом, решается проблема перегрева металла, за счет чего повышается срок эксплуатации печки. Добавим, что облицовка дольше сохраняет тепло внутри печи.
  • Некоторые современные модели могут выполнять частично функции камина. На их дверцах устанавливается жаропрочное стекло, так что огонь по вечерам прекрасно видно.

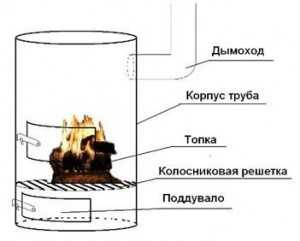

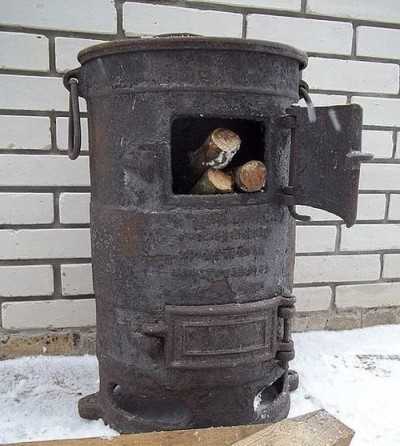

Буржуйка из трубы

Достоинства и недостатки

Конечно, производители сегодня предлагают достаточно широкий ассортимент буржуек. И у каждой модели есть и свои плюсы, и свои минусы. Но, если говорить о классической модели, то необходимо отметить следующее.

Достоинства

  • Чтобы помещение набрало необходимую нормальную температуру, потребуется всего лишь 10 минут после растопки печи.
  • Современные конструкции обладают достаточно высоким КПД – до 80%.
  • В отличие от каминов такой прибор вокруг себя равномерно протопит пространство.
  • Большое разнообразие используемого топлива.
  • Стоит такой отопительный агрегат недорого.
  • Экономическая сторона вопрос в плане потребления топлива была решена наличием пиролизного процесса.
  • Многофункциональность – плита, водогрейный бак, отопительный котел.

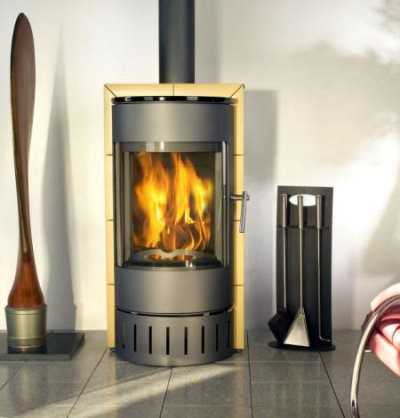

Современная конструкция

Недостатки

  • Нет возможности аккумулировать тепловую энергию. Пока огонь горит, в помещении будет тепло, как только он погаснет, сразу становится прохладно.
  • В эту печь придется все время подбрасывать топливо.
  • Для получения необходимой тяги придется сооружать высокий дымоход.
  • Хотя бы раз в неделю надо будет чистить дымоходную трубу. И это в независимости от того, на каком топливе будет буржуйка работать.

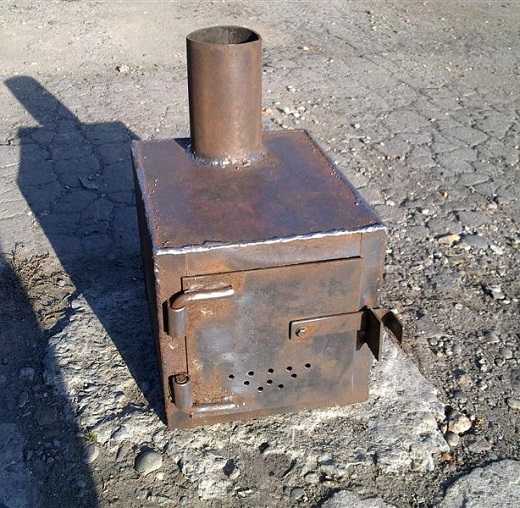

Печка в виде ящика

Буржуйка своими руками

Как сделать буржуйку своими руками? Этот вопрос всегда звучал и сегодня звучит часто. Многие домашние мастера на ее изготовлении хотят сэкономить, и правильно делают. Ведь конструкция печки не очень сложная. Единственное, что вам потребуется, это наличие электрического сварочного аппарата и умение на нем работать.

Давайте рассмотрим одну из моделей, изготовленную из металлической трубы большого диаметра. Здесь есть два варианта расположения корпуса прибора. Она может быть горизонтальной или вертикальной. В первом случае агрегат будет занимать много места, во втором мало. Поэтому рассмотрим вторую позицию.

  • Сначала работаем с трубой. В ее нижней части ближе к полу необходимо сделать серповидное отверстие. Это будет поддувало. Выше вырезается отверстие, через которое будет делаться закладка топлива.
  • Теперь с внутренней стороны необходимо прикрепить колосниковую решетку. Ее можно сделать своими руками из стальных профилей, а можно купить готовую. Готовый вариант – это чугунный элемент, который приварить к металлической трубе нет никакой возможности. Поэтому сначала приварите по месту установки упоры (это могут быть уголки или металлическая арматура), а уже на них укладывать чугунную решетку.
  • Теперь вам потребуется два металлических блина, которые можно вырезать из листа железа толщиною 4 мм. Диаметр листа должен совпадать с внешним диаметром трубы.
  • Сначала привариваете нижний блин, к которому тут же привариваются четыре ножки, изготовленные из трубы диаметром 32 или 40 мм.
  • Затем устанавливается внутрь колосниковая решетка.
  • В верхнем блине заранее делается отверстие под дымоход. Теперь этот круг можно приварить к верхнему краю трубы.
  • Сверху него приваривается патрубок, который будет соединяться с дымоходом.
  • Навешивается дверца и устанавливается заслонка на поддувало.

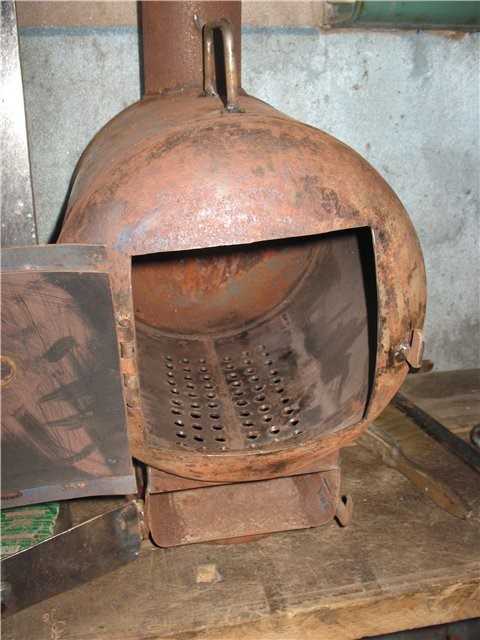

Отопительный дровяной агрегат из газового баллона

Все, буржуйка готова, ее можно устанавливать и эксплуатировать. Но это самая простая, так сказать, неэффективная конструкция. Чтобы сделать вариант с пиролизным процессом, необходимо внутрь конструкции установить еще один металлический блин, который будет разделять камеру сгорания на две части. В нем придется сделать несколько отверстий небольшого диаметра, расположенных равномерно по всей площади круга. Это делается для того, чтобы топочные газы беспрепятственно проникали в верхнюю камеру.

Но и это еще не все. Придется позаботиться о том, чтобы во вторую топку поступал кислород. Без него топочные газы не будут воспламеняться. Здесь два варианта:

  1. Использовать коаксиальный дымоход. Тогда придется позаботиться о том, чтобы топка герметично закрывалась.
  2. Установить с боку печки несколько трубок, которые одним концом будут вварены во вторую камеру, а другим концом будут направлены вниз рядом с печкой. Холодный воздух по физическим законам будет затягиваться в топку, обеспечивая газы кислородом.

Это была самая простая конструкция буржуйки. Если вас интересуют более продвинутые модели, то найти сегодня чертежи для сборки буржуйки своими руками – проблема не самая большая. Во всяком случае в Интернете информации такой полно. Так что выбирайте понравившийся вам вариант и приступайте к его изготовлению. Но учтите, что эта печка – не самый простой агрегат в плане исполнения. Вы должны быть на самом деле классным сварщиком, чтобы обеспечить и надежность конструкции, и точную подгонку всех ее узлов и частей, и герметичность стыков.

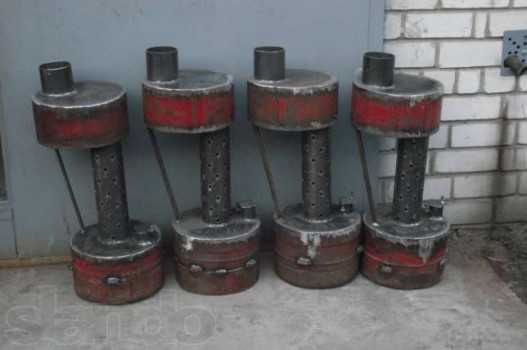

Буржуйки, работающие на отработке[wp_ad_camp_3]

Безопасность

Металлическая печь – это всегда источник опасности. Поэтому рекомендуем несколько правил, которые должны соблюдаться строго.

  • Вокруг такой печки всегда должно быть чисто. Нельзя рядом с ней устанавливать предметы, изготовленные из быстровоспламеняющихся материалов.
  • Использовать для розжига прибора легковоспламеняющиеся жидкости запрещается.
  • В помещении, где устанавливается буржуйка, должна хорошо работать вентиляционная система.
  • Если выбранный вами агрегат работает на отработанном масле, тогда стоит запомнить, что подливать топливо в емкость при работающей печке запрещается. Необходимо дождаться пока топливо не закончится, после чего можно произвести дополнительную заливку. При этом строго следите за тем, чтобы вода случайно не попала в емкость с маслом.

Кирпичная облицовка

И еще один момент, который касается непрезентабельного внешнего вида печки, которую вы сами изготовили. В принципе, это проблема не самая большая. Ее можно решить достаточно простым способом – просто облицевать агрегат кирпичом. Таким образом, будет соблюдено три условия:

  1. Презентабельность внешнего вида. Можно использовать только кирпич, а можно добавить другой вид облицовки.
  2. Повысить пожаробезопасность прибора.
  3. Снизить травмоопасность. Обжечься уже о металлическую поверхность просто нет никакой возможности. Особенно это касается маленьких детей.

Презентабельность внешнего вида

Заключение по теме

Итак, старая добрая буржуйка из печи, которая имела непривлекательный внешний вид, низкий коэффициент полезного действия, да еще при всем при этом «съедала» огромное количество топлива, сегодня стала для многих потребителей отопительным агрегатом номер один. Для небольших домов дачного типа это оптимальный вариант обеспечить помещения зимой теплом.

Хотелось бы еще раз отметить, что буржуек по модельному разграничению огромное количество. С ними можно вытворять все, что вам захочется. К примеру, не обозначенный в данной статье агрегат с водяным контуром внутри. Да-да, такие установки уже появились на рынке. Их просто подключают к системе отопления «теплый пол». И пока дрова горят, полы в вашем доме тоже будут теплыми.

Не забудьте оценить статью:

Загрузка...

otepleivode.ru

Как правильно сделать буржуйку своими руками

Как правильно сделать буржуйку? Установить буржуйку можно в помещениях, где отсутствует отопление: в гараже, на даче, на складе, в торговом ларьке.

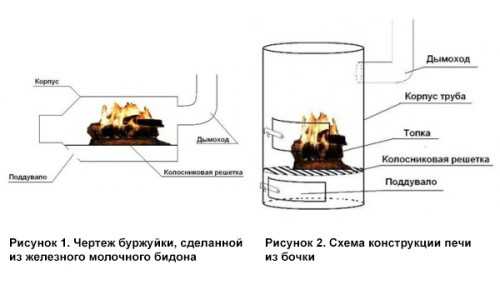

Рисунки 1-2. Схемы буржуек цилиндрической формы.

Она очень быстро нагревается и отлично обогревает помещение.

Ее делают самостоятельно из имеющихся материалов, например, из старого газового баллона, металлического бидона из-под молока, железной бочки, металлической трубы или железного листа.

Обычно печку изготавливают прямоугольной или круглой формы. На схеме (рис. 1) показан чертеж буржуйки, сделанной из железного молочного бидона.

Как изготовить печь-буржуйку из металлического бидона

Материалы и инструменты:

  • металлический бидон;
  • железный стержень круглого сечения, имеющий диаметр 6 мм;
  • железная труба для дымохода;
  • напильник;
  • молоток;
  • монтажное зубило.

Начинают изготовление печи. Прежде всего выполняют поддувало. Для этой цели вырезают отверстие в форме прямоугольника, расположенное ниже горловины бидона. Обрабатывают напильником все края данного отверстия. Затем вырезают отверстие в дне бидона. Отверстие должно иметь диаметр, соответствующий диаметру трубы для дымохода.

Рисунок 3. Схема выполнения кирпичного защитного экрана для печи.

Для этого сначала на днище бидона выполняют разметку окружности. Ее диаметр на 2 мм меньше, чем диаметр трубы дымохода. Вырезают отверстие зубилом и молотком. Отверстие выполняют строго по предварительной разметке. После этого края выполненного круга обрабатывают напильником.

Затем в отверстие устанавливают трубу дымохода. Если труба не помещается в отверстие, его нужно увеличить при помощи напильника. Труба дымохода должна вплотную прилегать к вырезанному отверстию. После этого изготавливают змеевик из металлического стержня. Змеевик будет использоваться в качестве колосниковой решетки. Металлический стержень сгибают в виде змейки с расчетом, чтобы он поместился в горловину бидона.

Выполненная таким способом решетка в виде змейки вставляется в горловину бидона. Решетка, расположенная внутри бидона, тщательно выравнивается. На этом изготовление закончено. Можно выполнить еще подставку под изделие. Для поддувала изготавливают заслонку. В этом случае печь будет работать с тягой, которую регулируют при помощи заслонки. Изготовить заслонку достаточно просто.

Готовую печь устанавливают в помещении и присоединяют к дымоходу. Для изготовления печки подходят также металлические бочки и ящики. Можно изготовить конструкцию буржуйки из отрезка металлической трубы при помощи сварки.

Можно выполнить печь-буржуйку из железной бочки. Для такой конструкции изготавливают колосниковую решетку из арматуры, а затем приваривают к корпусу. Схема конструкции такой печи — на рис. 2. Здесь показано, как устанавливают дверцы для топки и поддувала. Устройство такой конструкции может быть использовано не только для обогрева помещения, но и для приготовления пищи.

Вернуться к оглавлению

Обкладка печи кирпичами

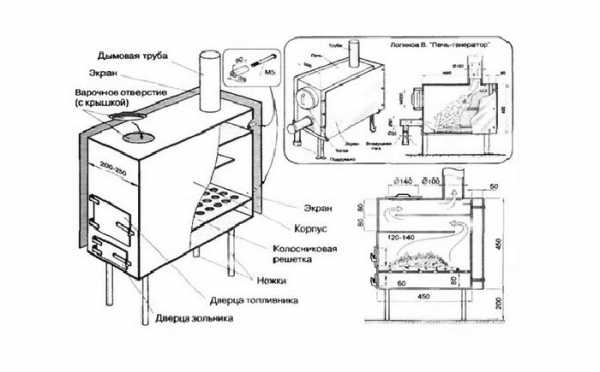

Рисунок 4. Конструкция буржуйки прямоугольной формы.

Печь быстро нагревается, но в то же время быстро остывает. Чтобы исправить этот недостаток, можно обложить печь кирпичом — создать кирпичный экран. Кирпич имеет способность долго сохранять тепло.

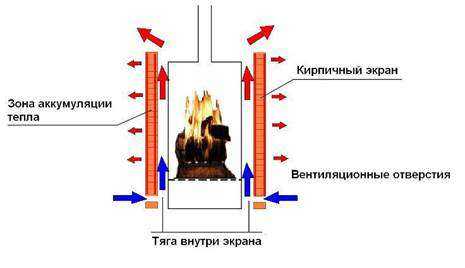

На рисунке 3 показана схема выполнения кирпичного защитного экрана для печи. На схеме видно, что внутри экрана воздух нагревается и циркулирует. Нагретый воздух выходит наружу, а холодные воздушные массы, проходя вокруг стенок печки, охлаждают ее.

Кирпичную кладку располагают на расстоянии от печи в 5-10 см. Кладка имеет вентиляционные отверстия вверху и внизу. Благодаря этому повышается долговечность стенок, они не прогорают.

При этом тепло печи используется максимально. Печка, защищенная кирпичной кладкой, длительно аккумулирует тепло. При ее работе кирпичный экран нагревается и сохраняет тепло. После выключения прибора горячий кирпичный экран еще долго нагревает помещение.

Устройство прямоугольной формы можно изготовить из металлического ящика или железного листа. На рисунке 4 показана конструкция буржуйки прямоугольной формы. На чертеже видно, что печь имеет дымообороты. Благодаря этому экономится топливо. Дверцы, установленные в буржуйке, регулируют тягу и способствуют экономии расхода топлива.

Вернуться к оглавлению

Этапы сборки сварной печи-буржуйки

  1. Сначала при помощи сварочного аппарата сваривают все стенки изделия. Затем приваривают крышу.
  2. Сверху печи предусматривают конструкцию дымооборотов.
  3. Приваривают колосниковую решетку и дно изделия. Отверстия решетки не должны быть больше 20 мм.
  4. Изготавливают стальную дымовую трубу, конструкция которой должна быть цельносварной.

Использование печи-буржуйки очень удобно в зданиях, которые только что построили и где еще не подключили основное отопление. Буржуйка, изготовленная своими руками, позволяет сэкономить на стоимости материалов, обеспечить быстрый прогрев помещения. Она имеет компактную конструкцию, проста в монтаже и транспортировке.

1popechi.ru

Печь буржуйка: делаем своими руками

Такая распространенная печь, как буржуйка, появилась более ста лет назад и была создана как альтернатива камину. То, что она имеет простую конструкцию, мобильная и ее можно изготовить своими руками, сделало такую печь очень популярной в народе.

Но недостатком такой конструкции было то, что основная часть тепла уходила в трубу, поэтому ее КПД был низким. Современные модели имеют более совершенную конструкцию, за счет чего значительно повысилась эффективность их работы.

Если говорить об эффективности буржуйки, то для центрального отопления ее использовать нельзя, но чтобы быстро согреться в экстремальных условиях, она является одним из лучших вариантов.

Назначение и какие требования?

Принцип работы и устройство такой печи, а также небольшие и компактные размеры, позволяют использовать ее в гараже, на даче, в палатке или охотничьем домике, где надо быстро согреться.

Для ее установки необязательно возводить фундамент или делать капитальный дымоход.

Существуют различные чертежи таких конструкций, печь буржуйку можно изготовить своими руками. Если от камина отдача тепла происходит только с одной поверхности, то при использовании буржуйки, тепло распространяется во все стороны, что позволяет быстро обогреть помещение.

Чертеж такой конструкции вы можете сделать сами или найти уже готовые модели. Мы подобрали несколько моделей, можно ознакомиться:

Если вы все решили делать своими руками, то когда будете делать чертеж и разрабатывать проект такой печки, надо соблюдать следующие требования:

  • помещение, в котором будет установлена буржуйка, должно иметь хорошую вытяжку и приточную вентиляцию;
  • чтобы печь работала максимально эффективно, необходимо предусмотреть, чтобы горячий воздух не напрямую проходил по трубам, а его путь был максимальным;
  • чтобы эксплуатировать такую конструкцию было безопасно, надо предусмотреть элементы, что не допустят попадания искр на предметы и поверхности, что расположены рядом;
  • возле печи буржуйки не должно находиться легковоспламеняющихся предметов;
  • для их изготовления надо применять прочные и надежные материалы.

Смотрите видео-подборку по изготовлению буржуек:

Преимущества и недостатки конструкций

Как и любое другое оборудование для отопления помещений, печи буржуйки имеют свои плюсы и минусы. Основные преимущества:

  • минимальные расходы на материалы, что нужны для изготовления такой печи;
  • сделать чертеж и разработать проект можно самостоятельно или найти уже готовые варианты;
  • все работы по изготовлению буржуйки можно выполнить своими руками;
  • незначительные габаритные размеры позволяют ее установить практически в любом помещении;
  • обслуживание буржуйки очень простое;
  • нет необходимости возводить фундамент и устанавливать капитальный дымоход;
  • может работать практически на любом виде топлива.

Недостатки буржуйки:

  • для того чтобы она эффективно и безопасно работала, надо обеспечить эффективную вентиляцию и приток свежего воздуха;
  • достаточно большой расход топлива, но в современных моделях данная проблема успешно решается;
  • быстрое остывание печи.

Рис.1.Схема буржуйки.

Для того чтобы печь буржуйка более эффективно отдавала тепло, выходной патрубок делают над загрузочной дверцей, в таком случае конструкция лучше прогревается и отдает больше тепла. Чтобы увеличить теплоотдачу такой конструкции, ее можно обложить кирпичом или покрыть слоем глинобетона.

Для выполнения работы своими руками, вам понадобится сделать корпус, он может быть круглой или квадратной формы, ориентироваться надо на чертеж выбранной или самостоятельно разработанной модели.

Для изготовления такой печи, можно использовать газовые баллоны, бочки, бидоны, трубу большого диаметра, листовую сталь.

Для выполнения работ вам понадобятся такие инструменты:

  • сварочный аппарат;
  • молоток, зубило;
  • болгарка;
  • измерительные инструменты;
  • расходные материалы

Последовательность выполнения работ

Перед тем, как приступить к изготовлению такой конструкции своими руками, надо определиться, как она будет располагаться, вертикально или горизонтально и найти соответствующий чертеж. От этого будет зависеть последовательность выполнения работ по созданию такой печи.

Независимо от того, какую конструкцию вы решите сделать, у всех буржуек есть такие элементы: топочная камера, поддувало, дверцы, колосники, корпус и дымоход.

Изготовление вертикальной конструкции

Рис.2. Внешний вид вертикальной конструкции.

Для этого можно использовать бидон, бочку или газовый баллон. Сначала необходимо отрезать верхнюю часть бидона бочки или баллона. Если вы используете металлическую трубу большого диаметра, то указанный этап работ выполнять не надо.

В полученном цилиндре вырезают два прямоугольных отверстия. То, что будет использовать для закладки дров, должно иметь больший размер, а то, что служит для очистки золы, будет меньшего размера. Указывать размеры отверстий и их точные места расположения не имеет смысла, так как в каждом случае это определяется индивидуально.

Между полученными отверстиями внутри бочки приваривается арматура, она будет служить опорой для размещения колосниковой решетки. Возле полученных отверстий привариваются петли и на них устанавливают подготовленные дверцы. Для обеспечения их герметичности, надо края оклеить асбестовым шнуром.

В верхней части такой конструкции устанавливаем дымоход. Есть два варианта его установки: сверху и сбоку в зависимости от этого, делают отверстие для трубы в верхней или боковой части корпуса. Если вы делали своими руками печь из труб, то надо приварить дно и крышку если из бочки или баллона, то приваривают отрезанную крышку.

Изготовление горизонтальной конструкции

Если вы хотите чтобы вся конструкция была расположена горизонтально, то последовательность выполнения работ будет другой. Сначала также отрезают в бочке или бидоне верхнюю часть. Внутри приваривают арматуру, которую изгибают змейкой, она будет служить опорой для колосников.

Рис.3. Внешний вид горизонтальной конструкции.

Если вы используете бочку или трубу, то надо взять лист стали и вырезать из него круг необходимого диаметра. Теперь в нем делают два отверстия для топки и поддувала.

После того как это сделаете, остается приварить готовый круг на торец бочки или трубы. Теперь осталось приварить завесы и установить дверцы.

В задней части делают отверстие, диаметр которого должен соответствовать диаметру дымохода, если вы делаете буржуйку их трубы, то для ее задней части также вырезают круг, в нем делают отверстие для дымохода и приваривает его к трубе. Осталось прикрепить дымоход и печь готова.

Для того чтобы сделать конструкцию более универсальной, на ее верхней крышке вы можете установить варочную конфорку. В таком случае, при помощи буржуйки можно будет не только обогреть помещение, но и приготовить еду.

Если у вас нет сварочного аппарата, то все работы можно выполнить при помощи болгарки и электродрели, а соединения сделать на болтах.

Для чего нужен кирпичный экран?

Если вы сделаете дополнительный элемент в виде кирпичного экрана, то сможете избавиться от такого недостатка, как быстрое остывание печи. Кирпич будет нагреваться во время работы печи, а когда она затухнет, то будет еще долго отдавать накопленное тепло в помещение.

Выполнять такую кладку надо не вплотную к корпусу буржуйки, а на расстоянии 10-15 см. Снизу и сверху рекомендуется сделать вентиляционные отверстия. Таким образом, происходит циркуляция воздуха, и помещение более эффективно обогревается.

Устанавливать кирпичную кладку вплотную к корпусу нельзя, так как не будет конвекции воздуха, и большое количество тепла просто вылетит в трубу. По эти же причинам нельзя делать кирпичный экран в шахматном порядке, через него просто будет походить тепло, и теряться около 50% всей тепловой энергии.

Изготовить такую конструкцию несложно, все работы можно выполнить своими руками и из подручных материалов. При помощи такого устройства вы сможете эффективно обогреть гараж, дачу или палатку, а также еще и приготовить пищу.

Смотрите видео-подборку реализации самоделок:
