Описание

Шибер представляет собой специальную заслонку, которая является частью дымохода. Этот элемент выступает в качестве неотъемлемого узла, обеспечивающего отвод дыма. Наличие шибера определяет безопасную эксплуатацию отопительного прибора, ведь гарантирует пожаробезопасность системы отопления.

Для того чтобы описываемая заслонка выполняла свои функции, необходимо знать, в каком месте ее расположить. Этот элемент устанавливается на первом метре трубы, ведь в большинстве случаев данный участок не теплоизолируется, что позволяет исключить термическое расширение.

Если вы планируете установить в доме прибор для отопления, то вам понадобится шибер. Что это такое, вы непременно должны узнать. Эта часть должна располагаться на утепленном участке трубы, ведь в противном случае заслонка может заклинить из-за расширения материалов под воздействием температуры.

При отсутствии шибера вы можете столкнуться с увеличенным расходом топлива из-за непрогоревшего сырья. Отопление будет слабым, а дополнительной проблемой встанет обратная тяга. Шибер как раз позволяет решить эту задачу.

Основные разновидности и особенности устройства

Классифицировать шибер можно по конструктивным особенностям. С учетом этого фактора, прибор может быть выдвижным или поворотным. Последний еще называется двустенным или дроссельным. В основе изделий могут лежать разные материалы, но конструкция подбирается по форме трубы и должна воспроизводить ее сечение.

Когда в доме имеется печь или камин, конструкция этих приборов обязательно предусматривает шибер. Что это такое, должен знать каждый хозяин частного дома, который отапливается с помощью упомянутого твердотопливного оборудования. Выдвижная конструкция имеет вид горизонтальной пластины. При необходимости она двигается, что позволяет увеличить или уменьшить поперечное сечение дымохода. Таким образом пользователь регулирует силу тяги.

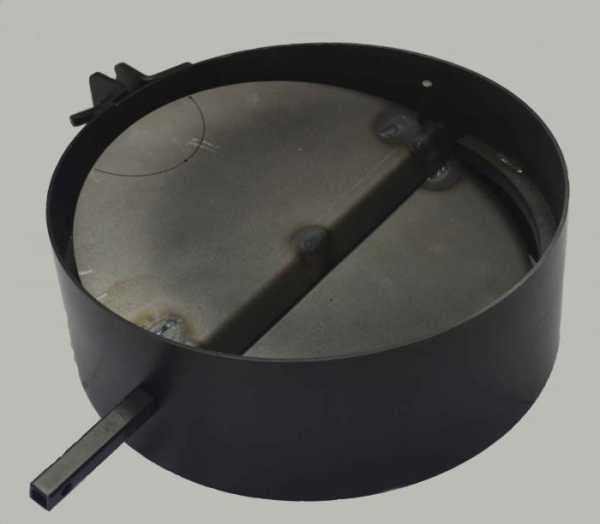

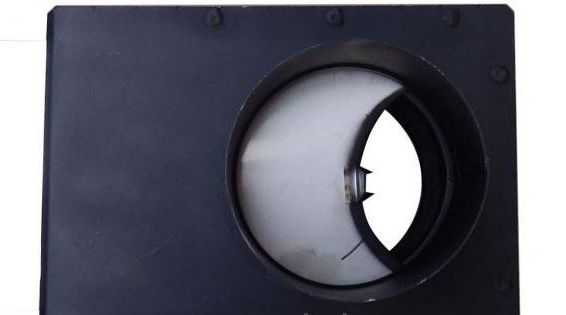

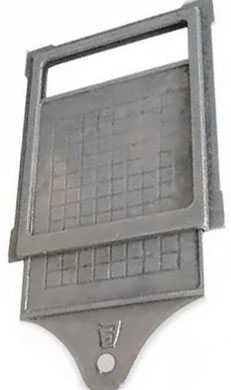

Задвижка является гладкой и обладает отверстием небольшого размера, благодаря ему обеспечивается легкое герметичное движение в направляющих пазах. Этот тип задвижек наиболее популярен и используется в дымоходах из кирпича и стали.

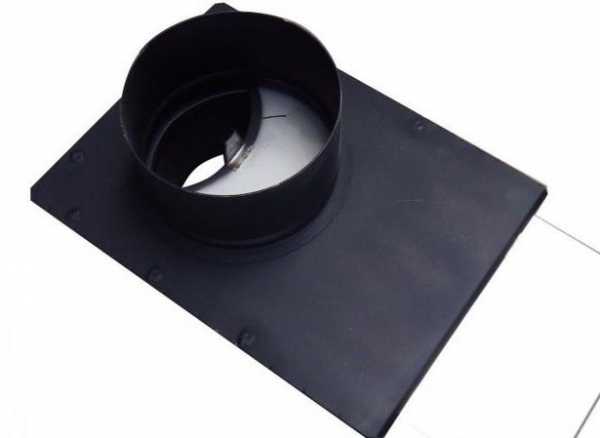

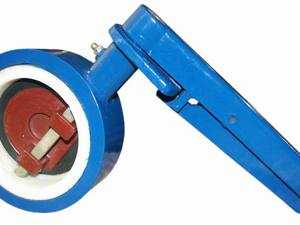

Если вы задались вопросом о том, что это такое - шибер, то должны знать, что он может иметь еще и поворотную конструкцию, которая вращается вокруг собственной оси. Это позволяет перекрывать или открывать дымовой канал. Изготавливаются двустенные или дроссельные шиберы еще и в виде гладкой пластины, которая разделяется осью пополам. Последняя фиксируется на корпусе, а регулировка осуществляется методом поворота по кругу обеих частей.

Используется дроссельное устройство в том случае, когда нельзя установить выдвижную конструкцию по каким-либо причинам. Двустенные шиберы не столь распространены, ведь обладают одним важным минусом, который выражен в вероятности прогорания или выхода из строя сварки из-за длительного использования.

Разновидности шиберов по материалу

В основе задвижки могут лежать разные материалы, но чаще это нержавеющая сталь или чугун. Оба этих варианта долговечны, прочны и устойчивы к высоким температурам. Их отличает лишь вес.

Чугунная разновидность очень тяжелая, из-за чего возникают проблемы при монтаже. В связи с этим такие шиберы устанавливаются только в кирпичные трубы. Нержавеющий шибер для дымохода, наоборот, очень легкий. Такие изделия универсальны и могут использоваться на любых видах отопительных приборов.

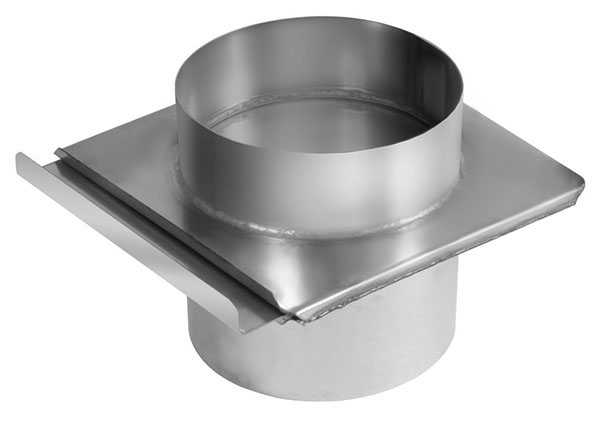

Основные особенности шибера из нержавейки

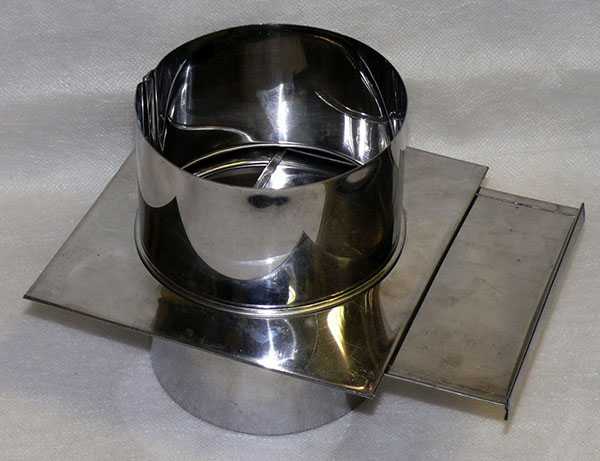

Шибер для дымохода, изготовленный из нержавеющей стали, будет претерпевать высокие температуры дымовых газов, которые концентрируются в трубе. Толщина стали, используемая в процессе изготовления, обычно равна 1 мм. Для облегчения чистки заслонки от сажи, оседающей на поверхности, основание делается ровным и гладким.

Шиберы котлов такого типа способны выдержать высокие температуры до 900 °C, что является важным свойством элемента отопительной системы. Нержавеющие шиберы устойчивы к коррозии и обладают высокой прочностью. Они имеют низкий коэффициент термического расширения, что не позволяет детали менять свои размеры при колебаниях температуры внутри дымохода.

Изделия отлично переносят воздействие процессов теплообмена. Стандартная конструкция перекрывает сечение дымохода на 85 %. Это значение является оптимальным для выведения угарного газа. Данная особенность повышает пожаробезопасность отопительного оборудования.

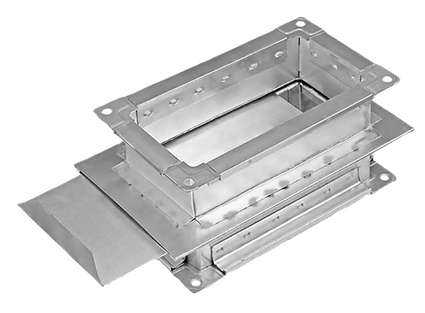

Шибер для системы вентиляции

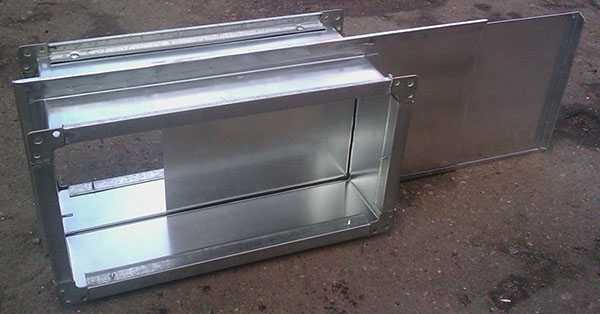

Шиберы, предназначенные для вентиляции, представляют собой заслонку в металлическом кармане. Используются эти конструкции для перекрытия участка воздуховода от сети.

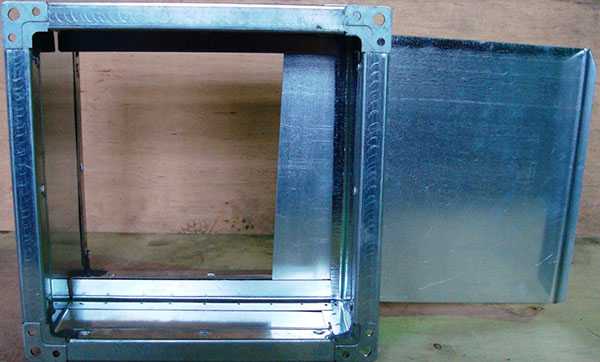

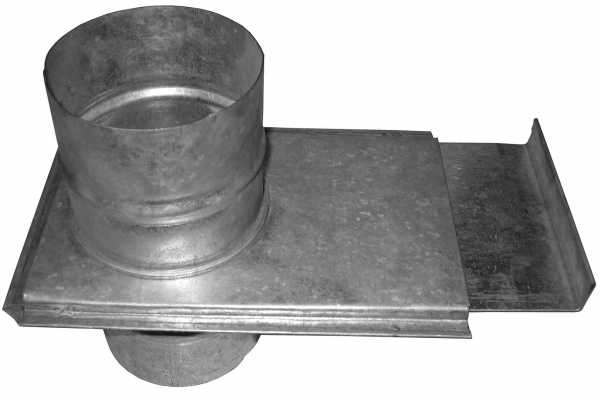

Стандартные шибер для вентиляции обладает ниппельным соединением. Продольный размер изделия до ниппельных канавок может изменяться от 70 до 200 мм. Если установка осуществляется на круглых воздуховодах внушительных диаметров, то дополнительно используются направляющие уголки, которые обеспечивают хороший ход заслонки. В основе круглых шиберов может лежать нержавеющая, оцинкованная или черная сталь. Толщина не превышает 1 мм.

В заключение

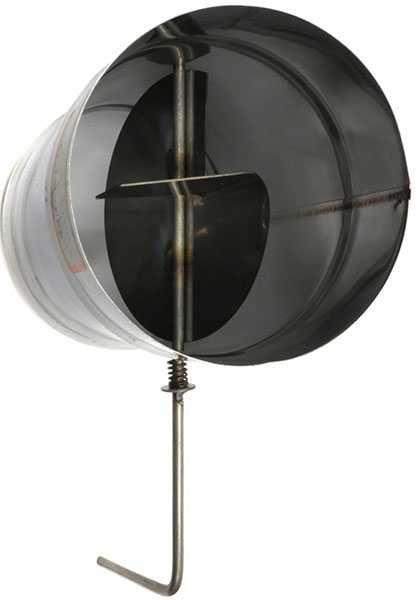

Среди прочих разновидностей заслонок можно выделить поворотный шибер, который известен потребителям еще по названиям дроссельный или двустенный. Установка приборов осуществляется на все отопительные приборы, кроме новых моделей, в которых воздушные потоки регулируются дефлектором.

www.syl.ru

виды, назначение и особенности использования :: SYL.ru

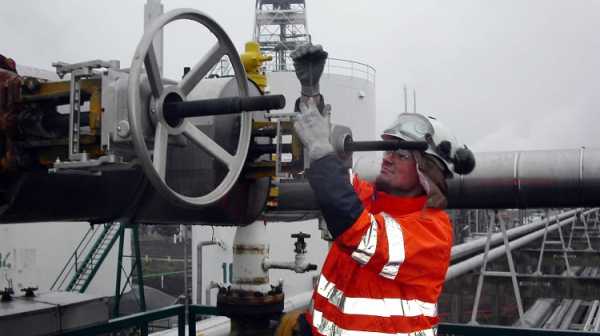

Шиберные задвижки – это один из видов запорной заслонки и регулятора. Чаще всего такое устройство находится на магистралях, канализациях, газовых и воздушных установках. Оно применяется в тех местах, где стандартные агрегаты не могут справиться с натиском, так как составные части попадают в запорное устройство и не дают ему быть полноценно закрытым.

Особенности установки

Задвижка шиберная имеет особенность – это возможность создать полный вакуум, независимо от вещества. Основой является клинообразный или плоский нож. Его называют шибером, основная задача которого – создать максимальную надежность. Есть несколько видов устройств. Они делятся условно именно по различным запорным элементам. Поэтому есть два варианта – ножевая и клинообразная задвижка.

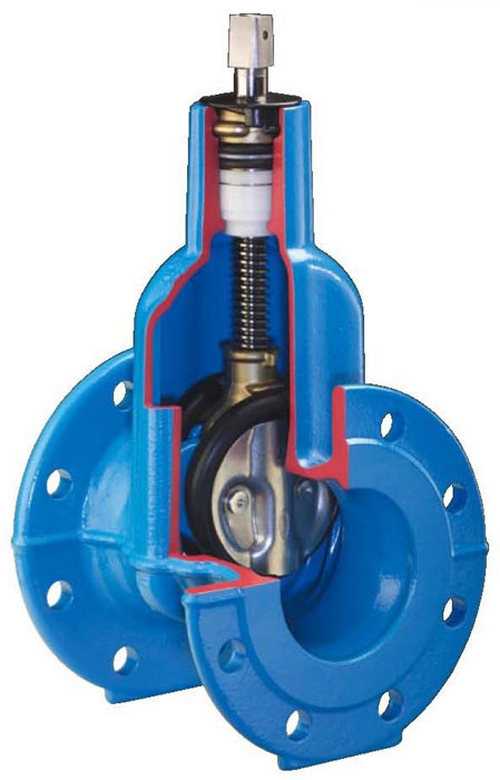

Клиновой вид

Основное преимущество – это возможность создавать максимальный затвор за счет системы работы. Если требуется надежная защита от протечек, то такая установка станет уместной. Сам запорный элемент выполняется в виде клинообразной конструкции. Чаще всего применяются такие шиберные задвижки для канализации.

Как работает такое устройство? Клин совершает движения в перпендикулярном направлении рабочей массы. Это происходит под усилием вращения шпинделя. Защита получается, потому что именно клин способен за счет деформирования подстроиться под массу.

Помимо положительных сторон, есть и минусы. В процессе длительной эксплуатации устройство быстро выходит из строя. Перед началом работы его подгоняют. Если клин повредится, то работа будет нарушена, даже при малейшей царапине. Когда задвижка с клином находится в емкости с повышенной температурой, то она может деформироваться и выйти из строя.

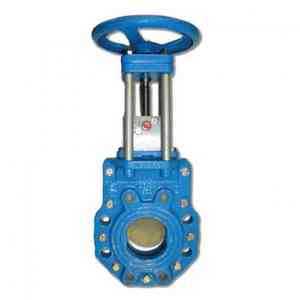

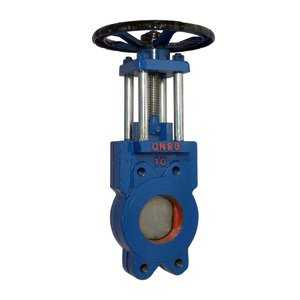

Задвижка шиберная ножевая

Плотность и прочность данного механизма высокая. Из-за этого они встречаются часто в разных трубопроводах и не только. Элементы находятся на магистралях. Это горная промышленность, комбинаты по производству целлюлозы, переработка нефти, вентиляционные сооружения. Хотя иногда они появляются и в других установках.

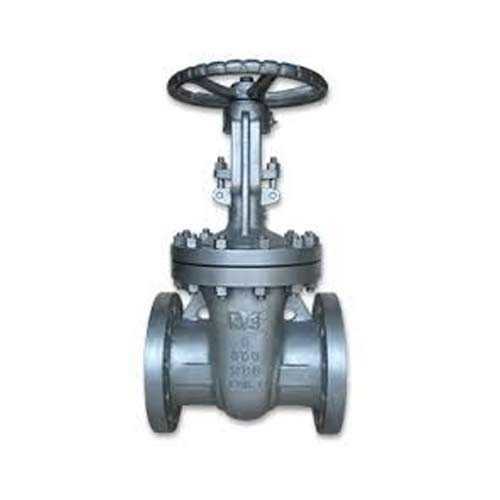

Из чего выполняют?

Задвижка шиберная ножевая или клиновая выполняется из прочного материала. Чаще всего применяется сталь, хотя иногда встречается и чугун. При выборе стоит взвешивать принцип работы устройства, так как второй вариант менее надежен. Если работа будет проходить при минусовых температурах, то стальная шиберная задвижка станет лучшим выбором. Импульсные движения приводят к нарушению целостности чугунной конструкции. Как может происходить закрытие устройства:

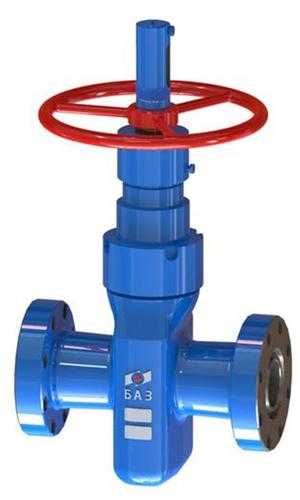

Ручные шиберные задвижки.
Пневматика.
Также есть задвижка шиберная с электроприводом.

Сегодня такие устройства фиксируются на трубопроводы при помощи нескольких методик. Если по такой конструкции проходят стоки, нефть и шлам, то подходящим вариантом станет кран фланцевый. Так как крепление осуществляется при помощи болтов, то собрать или разобрать такую установку получится просто. Перед установкой стоит понять, какая конструкция будет оптимальной и подходящей для своего монтирования.

Задвижки и их конструкции

Задвижка шиберная делится также по выбранному действию и наличию запорного устройства. Требования к таким установкам (а именно уровню защиты) самые различные, поэтому иногда используется два шибера. Но как эти установки характеризуются?

Наличие одного ножа имеет основное преимущество – это высокая надежность. Подходит для таких установок, где движение массы происходит под давлением, а конструкция не имеет заурядного строения. Есть шток подвижный или нет, нож вращается за счет него. Чтобы герметизация была максимальной, полностью исключается контакт имеющихся сальников уплотнения и рабочей среды. Это осуществляется посредством вывода кинетической пары штока и ходовой гайки.

Если использовать установку в два ножа, то надежность больше, но при этом стоимость увеличивается, а значит, и применять устройство сможет не каждый. Многие пользователи уверены, что и другие затворы способны справляться с функцией защиты не хуже. А вот на магистралях нефтяных трубопроводов такой вариант часто применим.

По действию сегодня есть два основных варианта. Это одно- и двухсторонние агрегаты. Если речь вести о первом варианте, то он встречается часто, даже на тех трубопроводах, где идет перемещение агрессивных жидкостей. Помимо этого, он встречается на канализационных сооружениях.

Если это шиберная задвижка двухсторонняя, то ее принцип работы сложнее. И встретить ее можно лишь на специальных магистралях. Именно в них происходит процесс передвижения основного состава. Это заводы химического и пищевого оборота.

Еще один часто встречающийся вариант – это шиберная задвижка для дымохода. Если не вдаваться в подробности, то это своего рода заслонка. Основная задача шиберной задвижки для дымохода – это возможность полноценно регулировать тягу у печи. А от этого будет зависеть, как идет работа и процесс возгорания топлива.

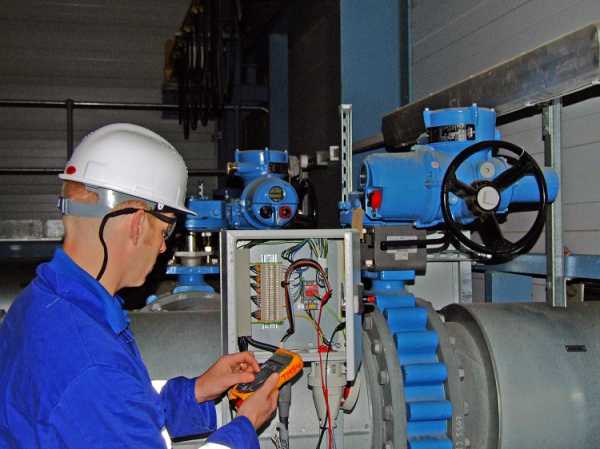

Задвижка с электроприводом

Чаще всего задвижку с электроприводом можно найти на водопроводе. Где именно устанавливается такая система? Это может быть что угодно. К примеру, шиберный кран ВВ32 монтируется в:

Насосы.
Системы канализации.
Смесители.

Если говорить о запорном устройстве ДУ100, то его можно встретить в трубопроводе для питьевой воды, а также стоковых конструкциях. Для того чтобы наблюдать за процессом работы, имеется шкаф с системой контроля. Если есть необходимость контролировать работу погружного насоса, то применяется реечный шибер с электроприводом. Это необходимо, чтобы сигналы поступали точные и понятные.

Если требуется контролировать подачу воды, то нужно выстраивать такую же систему. Для этого необходимо монтировать дистанционную колонку. Она может вести процесс управления потоками рабочей среды. Есть модель задвижки 30с941нж, которая необходима для пожаротушения или орошения. Основная задача в том, что первоначальные установки не меняются. Помимо этого, данная модель встречается в трубопроводах нефти и газа. Основное преимущество в том, что рабочая масса может доходить до температуры более 400 градусов.

Пневмопривод

Шиберная задвижка чугунная, стальная и прочие имеют разные принципы работы. Но стоит отметить, что существует и система с пневмоприводом. Иногда требуется такая установка, которая полностью исключит контакт рабочей массы и механизма привода. Если рассматривать и принцип действия, есть еще небольшое распределение:

Струйные.
Поршневые.

В составе этой части имеется реактивная турбина. Чтобы работа задвижки происходила полноценно, нужно организовать следующие условия:

Необратимость движения.
Легкий ход независимо от имеющегося давления.
Активный реверс приводного вала.
Дополнительных уплотнителей не нужно.

Самый большой плюс в том, что пневмопривод имеет систему управления на расстоянии. Без таких установок сегодня сложно представить процесс работы любого трубопровода. Перед тем как сделать выбор, каждый человек старается понять технические основы любой установки. Именно в такой ситуации не будет возникать проблем с потоками внутри.

Принцип работы

Несложно понять, что шиберная задвижка имеет единый принцип – перекрытие потока на основе затворного элемента. Он должен ходить перпендикулярно потокам рабочей массы. Их встречают часто, при этом область применения разнообразная. Почему так происходит? Основой выступают различные положительные стороны.

Преимущества

Перед выбором затворного устройства стоит понимать преимущества:

При открытии не идет большое сопротивление потокам рабочей массы.
Не меняется направление потока.
Агрегат работает даже в среде повышенной вязкости.
При установке не возникает проблем.

Шиберные задвижки имеют свои характерные черты, по которым они и выделяются. При этом в зависимости от вида выпускаемой вариации есть свои особенности и процесс работы.

О чем не стоит забывать?

Основное, что важно отмечать у этой установки – это полное перекрытие в процессе закрытия. Когда выбирается параллельное уплотнение, то защита фиксируется по обе стороны на одинаковом расстоянии. При этом задвижка может располагаться как в вертикальном, так и в горизонтальном положении. Сама крышка может принимать любое положение, быть закрытой или открытой.

Чтобы рабочая масса не выходила из трубопровода, применяют сальники. Они считаются уплотнителями и выполняют именно такую функцию. И у этого агрегата область применения большая, но мастера считают, что, несмотря на это, не всегда задвижка шиберная фланцевая справляется со своей задачей в полном объеме.

Перед покупкой принимают решение в зависимости от того, что будет проходить по трубе. Материалы бывают любые. Если они способны показывать агрессию, то нужно делать выбор в сторону нержавеющей стали. Часто возникает проблема: при промывании простой водой идет утечка. Но это не показатель плохой герметизации, потому что при контакте с более плотными веществами этого не будет происходить.

По мнению специалистов, частая среда применения такой установки – это перекрытие потока цемента или любого другого сыпучего составляющего в промышленных масштабах. Именно такой метод использования является показательным и часто встречающимся. Но это не единственное, что проходит через такие трубы с данной заслонкой.

Сегодня можно найти много информации об этом устройстве в ГОСТе. Такой механизм не просто перекрывает течение, но и вполне может задерживать большие частицы. В зависимости от этого происходит расширение основного назначения такой установки.

Применение

Из вышесказанного можно сделать вывод, что шиберные задвижки имеют самые различные модели и зону применения. Сфера использования:

Химическая отрасль.
Нефте- и газодобывающая промышленность.
Изготовление стройматериалов.
Коммунальное хозяйство.
Горнодобывающая промышленность.
Электроэнергия и прочие.

Помимо этого, в процессе происходит измельчение больших частиц, что позволяет пропускать через такой провод самые различные рабочие массы. Часто такие затворные сооружения находятся на химическом производстве. Отдавая предпочтение этой системе, пользователь должен знать, что лучше заказывать установку у проверенного производителя. Иначе могут возникать проблемы при использовании. Видов много, поэтому каждый при необходимости сможет найти свою установку и применять ее по назначению.

www.syl.ru

Задвижка шиберная. Конструкция шиберной задвижки. Разновидности

Шиберный затвор – один из видов регулирующей и запорной арматуры. Устанавливается данное устройство обычно на магистралях, транспортирующих взвешенные технические смеси (канализация, шлам), газовые и воздушные среды, сыпучие материалы. Справиться с потоками данных типов стандартной задвижке не под силу. Причина в том, что частицы перемещаемой субстанции попадают между седлом арматуры и запорным устройством, не давая перекрыть просвет трубы полностью.

Шиберная задвижка — это разновидность запорной арматуры, которая отличается высокой герметичностью при работе с любыми типами сред

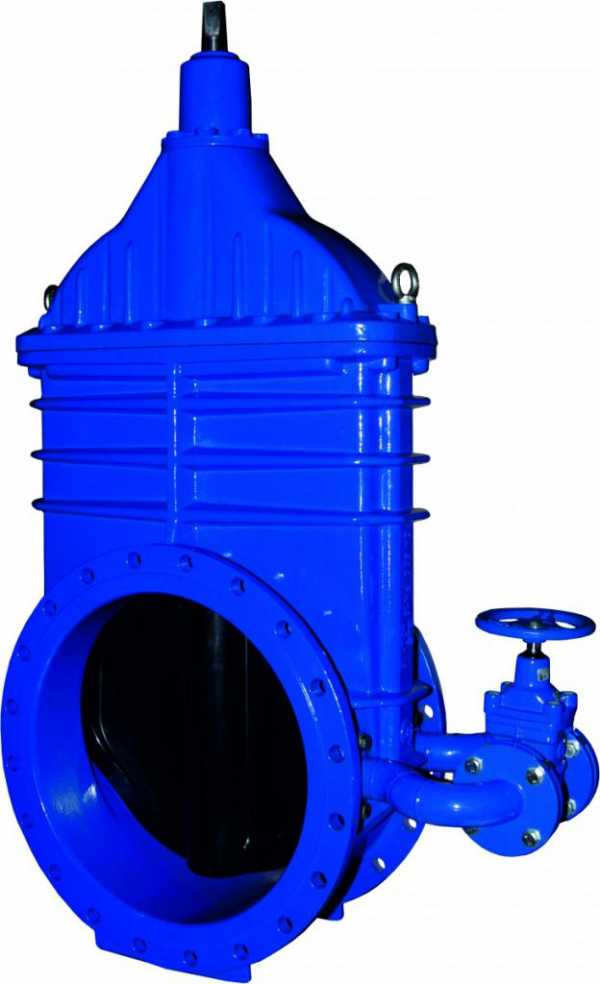

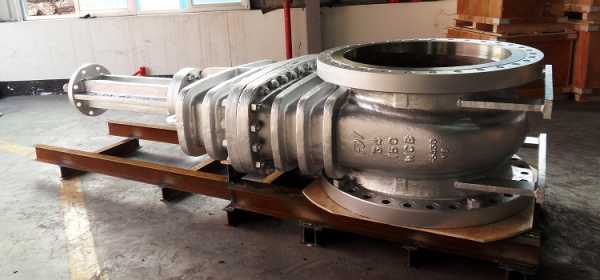

Конструкция шиберной задвижки. Разновидности

Основное отличие задвижки шиберной от иных видов запорной арматуры заключается в её способности герметично перекрыть трубопровод независимо от структуры материала. Роль запорного элемента в данном устройстве играет плоский либо клинообразный нож, Двигаясь перпендикулярно потоку, этот аксессуар шибер задвижки разрезает его и в конечном итоге сечение перекрывается. Подразделять на виды данную арматуру принято именно по форме запорного элемента. В соответствии с этим критерием бывает задвижка шиберная ножевая и клинообразная.

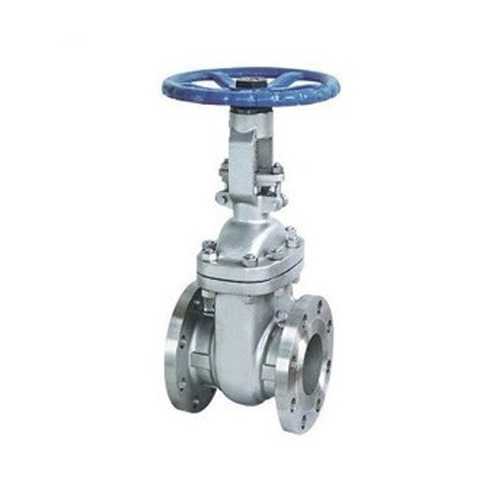

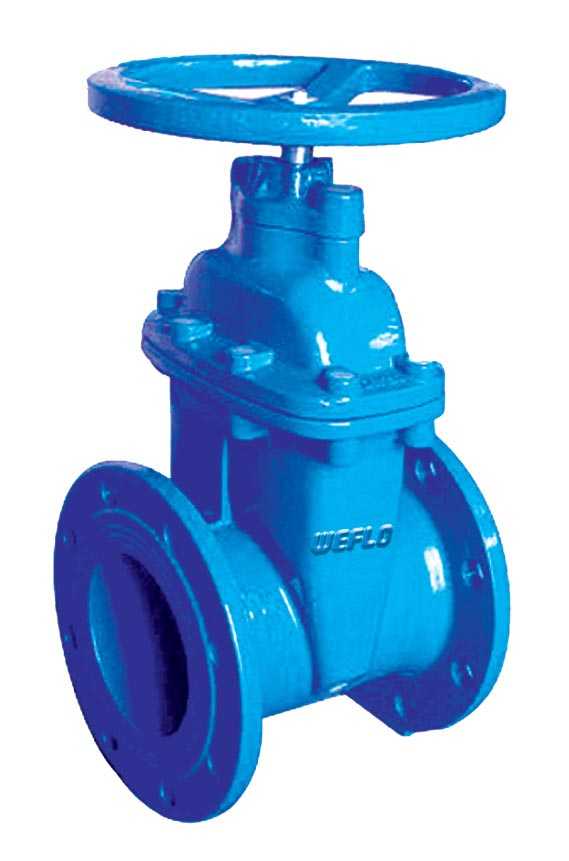

Устройство клинового типа. Клиновая шиберная заслонка способна работать при повышенном давлении рабочей среды, благодаря чему она устанавливается, когда необходимо наиболее надёжно перекрыть поток. В соответствии с названием её запорный элемент имеет форму клина. Такая же форма характерна и сёдлам с уплотнителями. Чаще всего это устройство применяется в качестве шиберной задвижки для канализации.

Запорный клин перемещается перпендикулярно направлению движения рабочей среды под воздействием усилия, которое создаётся при вращении шпинделя. Максимальная герметизация обеспечивается тем, что при полном закрытии просвета клин от приложенного усилия деформируется в пределах присущей материалу упругости.

Из недостатков устройства шиберной задвижки клинового типа эксперты выделяют:

при интенсивной эксплуатации данного устройства уплотнения выходят из строя довольно часто;
необходимость проведения трудоёмкой процедуры подгонки седла и клина в такой шиберной задвижке;

Клиновая задвижка имеет с своей конструкции клин, который и перекрывает поток рабочей среды

если поверхность клина повредится (глубокие царапины, задиры, коррозия), герметизация будет нарушена. Кроме того, подобные повреждения способны вызвать заклинивание механизма;
при транспортировке рабочей среды с высокой температурой клин этой шиберной задвижки расширяется. Данный фактор приводит к невозможности регулировки потока, из-за чего могут возникнуть аварийные ситуации.

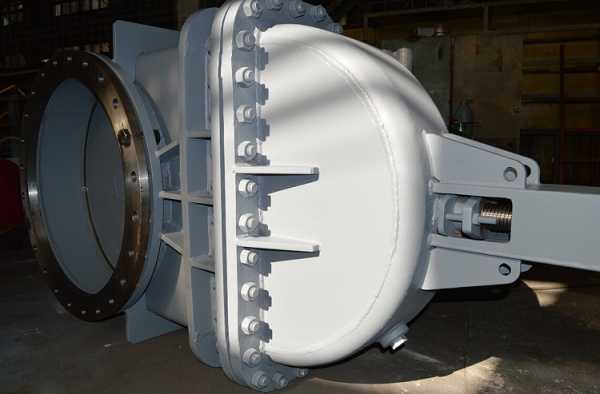

Задвижка шиберная ножевая. Запорный элемент такой арматуры характеризуется относительно небольшой толщиной и работает, как обыкновенный нож.

На заметку! Именно по этой причине сфера применения шиберных ножевых задвижек практически ничем не ограничена, их можно увидеть на трубопроводах любого назначения.

Ими оснащаются магистрали:

горной промышленности;
целлюлозно-бумажных комбинатов;
нефтеперерабатывающей промышленности;
систем канализации и вентиляции.

Особо следует отметить, что шиберный кран ножевой может использоваться даже на ветках, работающих при разрежении. В данном случае речь идёт о вакуумной технике.

Материал корпуса и типы привода

Для производства затвора шиберного ножевого и клинового чаще всего используется сталь, в том числе нержавеющая, или чугун. При выборе конкретной модификации учитывайте, что устройство из чугуна более чувствительно к условиям применения. Отдавать предпочтение стальному изделию следует, если эксплуатация предполагается при отрицательных температурах. Кроме того, задвижка чугунная шиберная слабо переносит импульсные нагрузки, то есть разбить её корпус можно простым ударом.

Задвижки небольшого диаметра чаще всего имеют ручное управление

Шиберные устройства, как и запорная арматура иного типа, приводятся в действие разными способами:

при помощи рычага или штурвала – ручным приводом;
приводом электрическим;
гидравлическим приводом;
пневматическим приводом.

Рассматриваемая запорная арматура может монтироваться на трубопроводы различными методами. Так, на магистралях, по которым транспортируется шлам, стоки, нефть устанавливается чаще всего шиберный кран фланцевый. Отличиями такой модели являются простота монтажа/демонтажа благодаря креплению болтовыми разъёмными соединениями.

Особенности конструкции задвижек различного типа

Все рассматриваемые устройства подразделяются также по направлению действия и по конструкции запорного рабочего элемента. Требования, предъявляемые к уровню герметизации, допускают применение для прерывания потока задвижек с одним либо двумя ножами (шиберами).

Одноножевой шиберный кран характеризуется большей жёсткостью. Он может устанавливаться в трубопроводах, по которым рабочая среда транспортируется под высоким давлением. Его конструкция довольно проста. Шибер перемещается благодаря вращению штока, который может быть невыдвижным или выдвижным. Благодаря вынесению кинетической пары шток — ходовая гайка за пределы корпуса устройства, обеспечивается герметичное перекрытие потока и предотвращается контакт сальников уплотнения с рабочей средой.

Свойства одноножевой задвижки позволяют применять ее на трубопроводах с высоким давлением

Шиберные задвижки с двумя ножами герметизируют трубопровод более надёжно, но стоят они значительно дороже и поэтому широкого применения такие устройства не получили. Пользователи принимают во внимание тот факт, что многие выпускаемые современной промышленностью более дешёвые аналогичные приспособления перекрывают поток не менее эффективно.

Полезная информация! Часто двухножевая задвижка с электроприводом используется в качестве компонента автоматизированной системы управления на магистральных нефтяных трубопроводах.

Если взять за основу критерий «направление действия», шиберный кран бывает одно- и двухсторонним. Задвижки первого типа применяются на ветках, транспортирующих большинство известных жидкостей, включая и агрессивные, некоторые виды сыпучих материалов и взвешенные смеси. Может устанавливаться такое приспособление на бытовых коммуникациях – канализации, водопроводе и т.д.

Устройство двусторонней шиберной задвижки несколько сложнее. Не вдаваясь в его описание, будет достаточным сказать, что запорно-регулирующий элемент данного типа применяется на особых магистралях. К ним эксперты относят трубопроводы, предназначенные для такой среды, при изменении направления движения которой даже в небольшом диапазоне возможностей стандартной задвижки для полного перекрытия просвета будет недостаточно. Устанавливается затвор шиберный двусторонний ножевой в задвижках магистралей на предприятиях пищевой и химической промышленности.

Применение задвижки ножевой шиберной с электроприводом. Разновидности

Сфера применения задвижки с электрическим приводом (диаметр ДУ 50) – это системы водоснабжения. Электропневматический шиберный кран ВВ32 монтируется в насосы, канализационные системы и в смесители. Запорное электроприводное устройство ДУ100 нашло широкое применение в магистралях, транспортирующих питьевую воду и системах по переработке стоков. Контроль параметров входного напряжения, а также работы затворного элемента осуществляет шкаф управления.

Задвижки с электроприводом могут входить в автоматизированную систему управления на трубопроводах разных типов

Установка реечного шибера с электроприводом осуществляется, когда необходимо реализовать полную автоматизацию работы погружного насоса. Корректное функционирование арматуры обеспечивается тем, что шкаф управления продуцирует предельно точные сигналы.

Реечные электроприводные устройства, используемые постоянно, выполняют также регулировку количества потребляемой воды. Установка на шиберную задвижку с электроприводом дистанционной колонки предоставляет возможность управлять потоком рабочей среды.

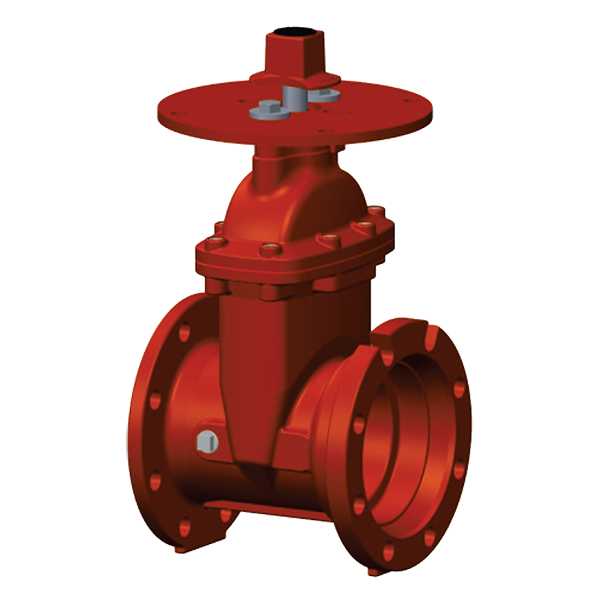

Клиновая стальная задвижка модели 30с941нж в системах пожаротушения или орошения с высокой точностью контролирует объём подачи жидкости в соответствии с первоначально заданным режимом. Может применяться также в системах транспортировки газ – пар, газа, нефти и нефтепродуктов. Шиберный клиновый затвор с электроприводом допускается эксплуатировать в трубопроводах, по которым перемещается рабочая среда с температурой до +425۫С.

Разговор о запорных элементах будет неполным без упоминания факта, что современной промышленностью выпускается также задвижка ножевая шиберная с пневмоприводом.

Важно! Применение сжатого газа незаменимо там, где требуется полностью и надёжно исключить контакт механизма привода с транспортируемым потоком.

По критерию «принцип действия» такие устройства подразделяются на струйные и поршневые. В конструкцию запорных элементов данного типа входит малоинерционная реактивная турбина. Такая реализация пневматической шиберной задвижки предполагает, что это устройство будет отлично выполнять свои функции за счёт:

исключения трущихся уплотнений;
необратимости движения;
плавного хода при любом значении давления управляющего газа и при любых нагрузках;
быстрого реверса приводного вала.

Главным достоинством затвора с пневмоприводом является возможность дистанционного управления.

И в заключение стоит сказать, что при выборе задвижек следует внимательно изучить их технические характеристики. Только тогда проблемы с управлением потоком не возникнут.

trubamaster.ru

Шиберная задвижка, сфера использования и типы конструкций

Многообразие выбора и широкий ассортимент трубопроводной арматуры, доступной на современном рынке, позволяет сделать правильный выбор среди различных типов задвижек в зависимости от сферы и особенностей применения. Специальная шиберная задвижка, представленная на нашем сайте в широкой классификации, представляет собой важный и широко востребованный механизм для регулирования потока содержимого различных трубопроводов, без которого не могут обойтись крупные промышленные предприятия государственного и частного характера, а также более мелкие организации коммунального хозяйства.

Свое название шиберная задвижка получила от немецкого термина «schieber» (шибер), образованного от глагола «schieben». Дословный перевод на русский язык данного понятия означает толкать, двигать или засовывать. Таким образом, шиберная задвижка подразумевает под собой заслонку, выполненную в форме заточенной пластины, которую можно перемещать. Благодаря специальной заточенной форме рабочего органа, данную заслонку часто называют «ножевая задвижка шиберная».

В соответствии с установленным отечественным ГОСТ 24856-2014, под определение задвижки шиберной подпадает вся арматура для трубопровода, которая имеет форму параллельных заостренных пластин с запирающим элементом. Главное предназначение такой арматуры состоит в перекрытии потока содержимого трубопровода (воздуха, воды, газа или какой-либо другой рабочей среды). Нередко шиберные заслонки применяют для управления потоком среды, имеющей тяжелую и даже вязкую консистенцию.

Что такое шиберная задвижка

Шиберная задвижка включает в себя обязательный элемент – шибер. Спецификация данного устройства, исходя из его технической документации, подразумевает наличие движущейся пластины, выполненной из прочной стали. Задвижка позволяет полностью или частично перекрывать поток рабочей среды и регулировать размер проходного отверстия, а соответственно и количество проходящего через нее содержимого.

Одним из распространенных примеров применения задвижки с шиберным элементом, является перекрытие потока цемента или другой сыпучей среды в промышленной установке. Следует отметить, что данный случай можно смело назвать эталоном сферы использования таких задвижек – это «грязные» сыпучие и пульповые среды.

Таким образом, заслонка шиберная, которую также часто именуют шиберным ножевым затвором (что, правда, не совсем соответствует терминологии ГОСТа), представляет собой механизм, перекрывающий течение содержимого трубопровода с примесью различных компонентов. Конструкция шиберного механизма включается в себя параллельные ножевые пластины, движение которых осуществляется перпендикуляр

www.techmarcet.ru

где и как применяется такой вид задвижек, шибер своими руками

Шиберная задвижка относится к трубопроводной арматуре. Отличие шиберной задвижки от обычной задвижки заключается в исполнении запорного элемента.

Шиберные задвижки с запорным элементом, который обычно выполняется в виде металлической пластины маленькой толщины, часто используется в вакуумной технике. Причина этого кроется в возможности производства шиберной задвижки различных сечений при минимальной длине, к тому же в открытом положении задвижка не содержит никаких элементов, которые могут выступать внутрь трубы. Поэтому такая задвижка будет создавать наименьшее сопротивление остаточным газам, что достаточно важно для эффективного создания большого уровня вакуума.

Шиберные задвижки применяют для регулирования потока, а также полного закрытия или открытия движения среды.

В быту шиберы можно встретить в конструкциях печного отопления. Там они имеют вид обыкновенной задвижки, предназначением которой служит регулирование тяги в дымоходе.

Для чего нужна шиберная задвижка

Шиберная задвижка служит заслонкой регулятором, который дает возможность уменьшать диаметр дымоходного канала. Такая задвижка позволяет закрывать дымовой канал после того, как топка завершена. Когда в текущий момент, дымоход не используется, шиберная задвижка закрыта.
Шибер также служит для регулирования тяги в дымоходе. Иначе говоря, является регулирующей задвижкой по ходу дыма. Она дает возможность изменять интенсивность тяги, увеличивая или уменьшая диаметр дымового канала.
Шиберная задвижка регулирует процесс горения в топках печей, каминов и пр. Ее установка позволяет вести контроль за дымовыми газами и воздушными потоками в дымоходах печей, особенно тех, в которых особенности конструкции могут препятствовать регулировке процессов сгорания топлива.

Необходимо помнить, что шибер не монтируется в те конструкции, в которых горение в камере идет вследствие подачи приточного воздуха.

Устанавливают его, в большинстве случаев, на первых метрах трубы, потому что именно они зачастую остаются неутепленными.

Совет. Специалисты не рекомендуют монтировать шибер на те отрезки трубы, которые хорошо утеплены, потому что в момент термического расширения трубы они могут заклинить.

Материалы для изготовления шиберов

В основном, шиберы для печного отопления производят из стали. К преимуществам такого материала можно отнести:

Хорошую теплопроводность;
Стойкость к высоким температурам;
Достаточные прочностные характеристики;
Устойчивость к возникновению коррозии;
Невысокий коэффициент по термическому расширению.

Иногда, шиберы изготавливают и из других металлов, но, чаще всего, они уступают по своим эксплуатационным характеристикам.

К примеру, чугунные шиберы обладают очень большим весом. Отсюда возникает сложность при их монтировании в готовые конструкции. Область их применения ограничивается кирпичными трубами.

Преимущества применения шиберов

Стандартная задвижка может перекрывать дымовой канал на 85%. Он является наилучшим для эффективного выведения угарных газов. Это особенно важно для таких помещений, как бани, потому что увеличивается уровень безопасности пребывания в них.

Кроме безопасности, применение шиберных задвижек, повышает эффективность использования топливных материалов, так как они лучше прогорают.

Виды шиберов

На данный момент, существует два основных вида шиберов, которые отличаются между собой определенными конструктивными особенностями. Это выдвижной шибер и поворотный, который иначе называют дроссельной заслонкой.

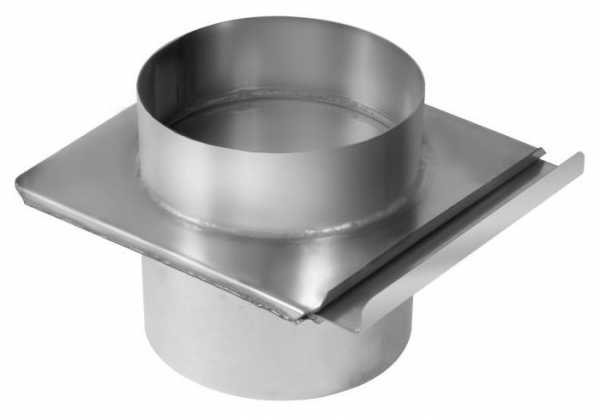

Выдвижной шибер. Он дает возможность регулировать процесс горения при помощи выдвижения пластины, так изменяется диаметр дымового канала. Такой вид наиболее часто монтируется в кирпичных дымоходах горизонтально. Есть и специальные модели для дымовых каналов, которые произведены из нержавеющей стали. В пластине, которая перекрывает, сделаны отверстия (либо выпиливается сегмент). Это делается потому, что даже в полностью закрытом положении пластина не должна полностью перекрывать канал. Этого требуют строительные нормы и правила пожарной безопасности. Такой вид характеризуется наибольшей надежностью.

Поворотный шибер. Он представляет из себя пластину, которая вращается вокруг собственной оси, открывая или же закрывая дымоходный канал. Изготавливается из гладкой пластины, которая разделяется осью пополам и фиксируется на ней. Регулировка производится при помощи поворота по кругу обоих частей шибера.

Менее надежный вид, по сравнению с первым. По причине существенного недостатка: при долговременной эксплуатации есть вероятность разрушения сварки, которая скрепляется пластину и ось. Применяется такой вид в конструкциях, где по каким-либо причинам нельзя использовать выдвижной шибер.

Выбор шибера

Встроить его можно в большинство видов печей и каминов. За исключением самых современных моделей, в них потоки воздуха регулируются при помощи дефлекторов.

Хоть и самым надежным считается выдвижной шибер, но и тут есть некоторые особенности, которые тоже требуется учесть при совершении выбора.

Когда задвижка устанавливается на газовую печь, то оптимальным выбором будет поворотный шибер. Его применение исключает вероятность полного перекрытия трубы и выброса пламени через зольник.

Выдвижная тоже может применяться, но необходим постоянный контроль, с целью недопущения уменьшения открытой площади сечения меньше 30%.

На печи в банях, также более эффективно ставить поворотные, потому что когда они закрыты, то не пропускают пара при поддаче. Но их очистка будет несколько сложнее, нежели у выдвижных.

Но проблема выбора шибера стоит только при самостоятельном сооружении печи или камина. В готовых — все уже учтено и идет в комплекте.

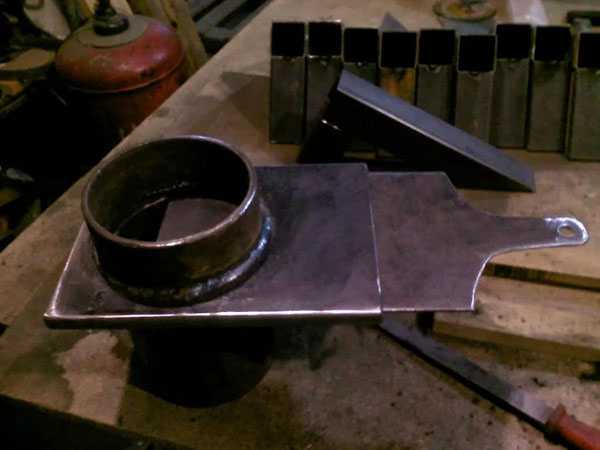

Самостоятельное изготовление задвижки

Перед изготовлением горизонтальной задвижки, предварительно точно замеряется сечение дымового канала и по нему точно вырезается фрагмент. Потом полученную пластину сваривают с двумя патрубками, в которых она будет располагаться после установки.

Изготовление поворотного шибера будет сложнее. Сначала сваривается рамка для заслонки. Для этого используются уголки с шириной полки порядка 35 миллиметров.

После высверливаются отверстия для оси. Когда необходим угловой шибер, отверстия делаются по диагонали. Когда шибер требуется прямой, то отверстия должны быть параллельными, посередине сваренной рамы.

После присоединяются втулки. Обязательно нужно проверить правильность их размещения. Ось должна без затруднений вращаться внутри.

Потом изготавливается непосредственно сама заслонка. Путем заготовки пластины по замерам сечения трубы.

Пластина вкладывается в рамку и приваривается к своей оси. При этом не должно возникнуть значительных зазоров, не более 1 миллиметра.

На следующем этапе, к заслонке необходимо приварить ограничитель, для ее полного закрытия.

После этого, на оси закрепляется ручка, при поворотах которой шибер будет осуществлять вращение.

Способы расположения шибера

Есть два самых распространенных:

1. Шибер, непосредственно встраиваемый в конструкцию (располагается в топке в виде отдельного элемента или же в выходном патрубке). В таком случае он устанавливается на первом метре, на том отрезке, который ближе к отопительному прибору. Так наиболее просто управлять задвижкой, потому что стержень ручки не будет задевать облицовку и портал. При монтаже таким способом, после выкладывания первого ряда кирпичей, переходят к непосредственной установке шибера. С этой целью, во втором ряду вырезается для нее фрагмент. При этом, необходимо учесть еще и место для раствора, на который будет производиться установка. В одном из кирпичей потребуется сделать сквозной паз, предназначенный для ручки. Второй ряд кирпича должен хорошо прилегать к предыдущему. Никаких щелей нельзя допускать. Далее идет остальная кладка.
Когда шибер, который находится в дымоходном канале, соединяется с остальными элементами конструкции без дополнительного крепления. Его еще называют методом «труба в трубу».

При выборе способам установки, сначала необходимо учесть такие детали, как простота последующей очистки дымохода и вероятность его заклинивания.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Шиберные задвижки - особенности и принцип действия

Шибером называют заслонку или, по-другому, затворное изделие. Самые простейшие конструкции подобных приспособлений можно встретить у наших далеких предков. Шиберные задвижки часто используются в домах с печным отоплением в качестве выдвижных заслонок внутри печных дымопроводов. Подобные заслонки используются для того, чтобы не давать теплым потокам уходить через дымоотвод из нагретой комнаты.

Говоря научным языком – шибер является запирающей и регулирующей конструкцией, создающей изоляцию внутри таких систем, как воздуховоды, дымоходы, а также вентиляции, и способной функционировать при большой температуре внутренней среды. В основе изделия – небольшой лист из металла, перемещение которого регулируют направляющие уголки или внутренний щелевой карман. Металлическую конструкцию покрывают специальными веществами, чтобы агрессивная среда не причинила ей особого вреда.

Содержание

Для чего нужны шиберные задвижкиРазновидности шиберных задвижекНемного о функциях шиберных задвижекКонструктивные особенности шиберных задвижекПлюсы шиберных задвижекСамостоятельная установкаОсобенности шиберных заслонок

Для чего нужны шиберные задвижки

Слово «шибер» имеет немецкую «родословную», происходит оно от глагола schieben ─ толкать, двигать, засовывать. Шиберы – это пластинки из металла (по-другому клины), способные перекрывать поток и разделять при этом механические частицы, которые проходят через преграду. По этой причине шиберные заслонки применяют в трубах, через которые перемещаются сухие, сыпучие субстанции, тяжелые нефтяные продукты, разного рода газы и т.д.

Как и другие запирающие изделия, шиберные заслонки могут управляться посредством ручных систем, либо двигателями электрического или гидравлического видов. Подобные разновидности шиберов в наши дни применяют в дымоотводах и вентиляциях.

Значимое свойство задвижек заключается в полном удалении преграждающего объекта из трубопровода в открытом режиме, благодаря чему не возникает сопротивление движению выходящих газов. Это свойство используется в тех случаях, когда нужно получить высокий вакуум.

Разновидности шиберных задвижек

Существуют два основных вида заслоняющих конструкций:

Поворотные. По-другому они называются дроссельными задвижками. Шибер классического вида – это пластинка, которая крепится на крутящуюся ось, находящуюся в дымовом трубопроводе. Такие заслонки не так надежны, по этой причине их применяют лишь в тех случаях, когда по конструктивным причинам нельзя использовать горизонтальные аналоги.

Горизонтальные. Подобные выдвижные заслонки контролируют движение потока в дымоходном канале за счет горизонтально выдвигаемых пластинок, что позволяет изменять площадь сечения отверстия. Дымоотводы из стали и кирпича часто оборудуют подобными задвижками. Они славятся надежностью, поэтому если монтировать изделие в трубопровод, то лучше выбирать именно такую модель шиберов. Также стоит отметить, что пластинки для подобных заслонок при изготовлении перфорируют или пропиливают. Необходимость подобных действий объясняется тем, что пожарная безопасность требует, чтобы шиберная задвижка не заслоняла полностью дымоходное отверстие.

Немного о функциях шиберных задвижек

Функциональные особенности шиберных заслонок зависят от сферы их применения:

Их можно использовать в трубопроводных системах, как запорную арматуру, тогда они будут исполнять роль ограничителей перемещения жидкостей или сыпучих объектов. Эти задвижки называются перекидными.
В системах вентиляции шиберы выполняют функции регулирования расхода воздуха. Перемещая задвижку туда-сюда, можно изменять объем проходящих через трубу воздушных потоков, путем частичного или полного перегораживания. Такие задвижки называются регулирующими.
В дымоходах, как уже говорилось ранее, шиберы используются, как задвижки регуляторов, позволяющих закрывать полноценно или частично дымовой канал, что помогает избежать потери тепла в помещении.
Дымоходные шиберы выполняют еще одну роль – регулирование тяги, иными словами они выступают в качестве регулирующих ход дыма заслонок. Работает система по следующему принципу: большое перекрывание сечения дымоходной трубы приводит к меньшему поступлению воздушных потоков, что уменьшает тягу. И обратно: широко открывая задвижку, можно обеспечить больший приток воздуха и увеличение тяги, и тогда горение в печи будет более интенсивным и быстрым.

Конструктивные особенности шиберных задвижек

Конструкция шиберов зависит от многочисленных факторов:

показатели температуры транспортируемых потоков;
тип сечения трубопровода;
проходные условия и прочее.

В основе шиберной задвижки лежит лист из металла различных параметров, который перемещается внутри дымохода.

Отличаются шиберные заслонки по разным критериям. Затвор, ограничивающий перемещение потоков, может быть запорным или перекидным. Шиберы могут быть ручными,

пневматическими, гидравлическими, электрическими и т.д.

Форма изделия может быть прямой или косой:

Прямые шиберы имеют обычный внешний вид классической заслонки. Используются они в приточно-вытяжных системах принудительной вентиляции.
Косые шиберы применяют в пневмотранспортных (транспортировка сыпучих грузов под действием сжатого газа) и аспирационных (производство порошков и сыпучих материалов) промышленных системах. «Косыми» их назвали из-за способа монтажа – задвижки устанавливают под острым углом по отношению к трубе, а не под углом девяносто градусов, как это делается с прямыми шиберами. Косые заслонки позволяют расходовать воздушные потоки самым точным и плавным способом.

Плюсы шиберных задвижек

Заслонка для дымоходов и вентиляции обладает рядом достоинств:

Чаще всего шиберные задвижки изготавливают из стали. Данный материал обладает таким незаменимым качеством, как коррозиеустойчивость. Пластинка толщиной в миллиметр способна выдержать немалую нагрузку.
Шиберную заслонку гладко полируют, поэтому на поверхности нет никаких дефектов. Идеальная гладкость шиберной заслонки позволяет легко и быстро очищать ее от сажи и прочих загрязнений, которые постепенно на ней накапливается.
Стальные шиберы прекрасно выдерживают повышение температуры до тысячи градусов.
Благодаря гладкой поверхности заслонки тяга трубопровода не встречает сопротивления, что позволяет газовым частицам беспрепятственно перемещаться в дымоходе или вентиляционной системе.
Стальной нержавеющий материал способствует улучшенному выводу угарного газа из системы, что снижает риск возникновения несчастных случаев, к примеру, люди, находящиеся в бане с неправильной вентиляцией, могут им отравиться.

Самостоятельная установка

Есть три основных метода монтажа:

Шибером можно оборудовать каминную топку. Расстояние между отопительным устройством и шибером должно составлять один метр, благодаря такой установке можно будет легко и безопасно выдвигать шиберную задвижку.
При втором способе монтажа шибера необходимо объединить заслонку с другими элементами системы отопления, не используя при этом дополнительный крепеж. Этот процесс еще называют «труба в трубу».
Заключительный способ подразумевает установку шиберной конструкции в вентиляционной трубе. Задвижку применяют для защиты двигателя вентилятора от перегрева при его включении.

Эти способы монтажа шиберных заслонок применяют при возведении систем вентиляции и дымоотвода.

На рынке можно встретить печи и камины самых разных конструкций. Каждая отдельная модель требует использования различных разновидностей заслонок.

Например, печь газового типа отопления требует классической дроссельной заслонки (поворотного шибера) или лучше автоматического поворотного шибера, который будет самостоятельно перекрывать трубопровод, что не позволит пламени выходить наружу.

Если вы захотели построить банную печь, тогда лучше отказаться от покупки поворотных шиберов, потому что они пропускают пар в закрытом режиме, а в открытом режиме поворотные заслонки будет сложно очищать.

Шиберные заслонки довольно часто продают в полном комплекте с дымоотводом. Но если дымоход не оборудован данной деталью, тогда задвижку можно приобрести самому в строительном магазине. Основное на что нужно обратить внимание при покупке – это размер и материал из которого изготовлено изделие.

Особенности шиберных заслонок

Корпус шиберной конструкции, обычно выполнен в прямоугольной или цилиндрической форме, выполняется он в цельном монолитном либо сборном виде путем сварки металлических частей.

Подобные задвижки имеют свои особенности, с которыми стоит ознакомиться до похода в магазин и начала их применения. Например, корпус заслонок изготавливают, используя только определенные разновидности стали: CF8, CF8M, 904L, LC1 и WCB. Остальные виды нельзя использовать независимо от фирмы-производителя. Изредка можно встретить корпусы из высокопрочного чугуна – GGG40. Сам шибер делают из стали CF8, CF8M и 904L. В комплект таких заслонок входит специальное покрытие, предназначенное для защиты от износа и улучшения коррозиеустойчивости.

Если в магазине вы наткнулись на шиберные заслонки, сделанные из разновидностей стали, которых нет в вышеперечисленном списке, тогда такие модели стоит обходить стороной, потому что надежность и безопасность такого товара оставляет желать лучшего. Самым большим недостатком таких задвижек является отсутствие качественной герметичности.

Лучше всего приобретать шибер у официальных производителей, таким образом можно предотвратить риск покупки некачественного товара.

oborudovanie1.ru

что это, классификация и конструкция

В наше время, вентиляционная система – это конструкция, которая имеется абсолютно в каждом здании. К ее присутствию настолько привыкли, что мало кто вообще задумывается о ее существовании.

Качественно созданный проект вентиляционной системы способен обеспечить комфортные температурные условия проживания человека, а также обеспечить циркуляцию воздуха. Она создается из множества частей и деталей. Одной из самых важных является шибер для вентиляции. Также его иногда называют задвижкой. Что же это такое?

Что такое шиберная задвижка

Шибер для вентиляции – это специальный клапан, основная задача которого заключается в полном или частичном перекрытии воздушных потоков или же сыпучих и жидких материалов. Детали подобного рода, помимо систем вентиляции, также широко используются в различных водоотводах, каналах сточных вод и т.д.

Существует две основных разновидности описываемого механизма: горизонтальный и поворотный шибер. Второй также иногда упоминается как «дроссельная заслонка». В отличие от механизма горизонтального типа, она достаточно ненадежна, поэтому к ее использованию прибегают только лишь в тех случаях, когда установка горизонтального шибера невозможно по технически причинам.

Задвижка воздуховода чаще всего используется в дымоходах, созданных из кирпича или стали. Для обеспечения полного закрытия канала, она обладает перфорированной формой. Это требования обязательно для выполнения в целях соблюдения противопожарных требований безопасности. Также стоит отметить, что существуют автоматические задвижки воздуховода с электроприводом. Процесс закрытия и открытия такого механизма осуществляется дистанционно по нажатию одной кнопки.

Классификация

Современная промышленность производит множество видов шиберных задвижек для вентиляции, которые отличаются друг от друга по множеству параметров. Конструкции шиберов различаются:

по форме – круглые и прямоугольные;
по конструктивному исполнению шибер может быть выдвижным или поворотным;
по типу управления – ручной, автоматический (электрический привод), пневматический, гидравлический;
по способу монтажа – с использованием фланцев или же по методике установки в раструб;
по материалу изготовления – антикоррозионная, легированная или хромированная сталь.

Внешняя форма задвижки зависит от структуры вентиляционной системы, в которую она будет устанавливаться. Однако в частных ситуациях, можно устанавливать исключительно шиберы прямоугольного типа. Таких случаев два.

Круглый

Как уже было сказано, используемая форма шибера зависит от формы вентиляции. Соответственно, применение круглого шибера для воздуховода возможно лишь в том случае, если его форма совпадает с трубами системы.

Прямоугольный

Прямоугольный шибер для вентиляции используется гораздо чаще, чем задвижки круглой формы. Помимо труб, его также можно устанавливать в дымоходы, водоотводы, системы сточных вод и т.д.

Более того, в некоторых ситуациях, для вентиляции можно использовать исключительно прямоугольный шибер. Таких случаев два.

В случае наличия необходимости скрытия задвижки при условии минимального количества свободного места.
В процессе установки систем вентиляции, конструкция которых предусматривает использования электрических нагревателей.

Конструкция

По конструктивным решениям, шиберу для воздуховодов делятся на выдвижные и поворотные. И круглая, и прямоугольная задвижка может быть обоих типов. Определенная конструкция лучше подходит для использования в конкретных системах.

Выдвижной

Механизм выдвижного типа лучше всего подходит для дымоходов, в качестве исходных материалов для создания которых использовался металл или кирпич. Этот вид конструкции позволяет:

проходить воздушным потокам с минимальными потерями;
обеспечивать максимально-возможный уровень герметичность;
проводить чистку и техническое обслуживание дымохода без каких-либо сложностей.

Поворотный

Задвижка поворотного типа используется не так часто. Механизм функционируют за счет прута, расположенного в центре. На не крепится металлический лист, который вращается вокруг своей оси. За счет этого и происходит регулировка пространства и его перекрытие.

Поворотный шибер также называют дроссельной заслонкой. Ее конструкция достаточно проста и ее без проблем можно сделать своими руками. Однако поворотная задвижка применяется достаточно редко. Это обусловлено тем, что движущаяся часть механизма обладает низким уровнем прочности, вследствие чего, требует периодической замены.

Особенности монтажа

В большинстве случаев, задвижка для вентиляции устанавливается непосредственно перед выходом вентилятора. В случае, если их расположение совпадает, то конструкция называется пусковым шибером, тогда ее задача заключается в защите силовой установки вентилятора от перегрева.

Нужно понимать, что запускать вентилятор нужно только лишь тогда, когда шибер находится в закрытом положении. В противном случае на него будет влиять дополнительная нагрузка, что в свою очередь достаточно быстро приведет к выходу из строя электрического оборудования.

Важно!

если вы решили установить шибер в вентиляцию с прямым дымоходом своими руками, то вам необходимо знать, что в дальнейшем осуществлять техническое обслуживание и чистку такой конструкция достаточно сложно.

Как и любая другая конструкция, шиберная задвижка обладает своими особенностями монтажа. Различают два основных способа ее установки:

методика труба в трубу – механизм устанавливается в дымоход за счет своей конструкцию, такой принцип не подразумевает использование дополнительных крепежных элементов;
запорное устройство монтируется перед выходом из дымохода или же в печке, соответственно, становясь частью общей конструкции, в этом случае максимальное значение высота, на которой может располагаться шибер, не может превышать отметку в один метр.

Также имеется еще один метод монтажа шибера – фланцевый. В процессе его использования нужно уделять внимание двум факторам:

крепежные элементы, которые фиксируют отвод дыма, должны быть расположены на небольшом расстоянии от шибера, устанавливать их вместе с основным механизмов нельзя;
все крепежные элементы должны располагаться исключительно с одной стороны фланца;
в процессе монтажа соединения фланцевого типа нужно обеспечивать дополнительную герметизацию.

Использование задвижек в печи позволяет обезопасить себя от отравления угарным газом. Информация о способе сохранения тепла в печи передается из поколения в поколение. Все очень просто, пока горит пламя – заслонка не должны быть закрыта полностью. Как только огонь погас, шибер можно полностью закрывать.

Задвижку, впрочем, как и любой другой механизм, создание которого не требует обязательного наличия специализированных инструментов, можно без проблем сделать самостоятельно. Для этого достаточно обладать минимальными теоретическими знаниями и базовыми навыками работы.

Видео: Как сделать шиберную заслонку своими руками

aeroclima.ru
