Секреты печной трубы. Как класть печную трубу

Как сделать дымоход из кирпича своими руками: схема, устройство и прочее

Разместил Надежда Хоменко
Дата: 21 февраля 2017 в 9:22 дп

Эффективность и безопасность отопительного устройства, вырабатывающего тепло за счёт сжигания того или иного топлива, в значительной мере зависит от параметров и состояния дымохода. Сегодня многие компании занялись выпуском утеплённых стальных моделей, но далеко не все пользователи готовы мириться с их высокой стоимостью и сравнительно недолгим сроком службы. Зачастую домовладельцы принимают решение о возведении трубы дымохода по традиционной технологии, то есть из кирпича, своими руками. Для этого нужно придерживаться некоторых правил и знать, какие материалы лучше использовать.

Сильные и слабые стороны кирпичного дымохода

Дымовые трубы из кирпича могут применяться на любых объектах, будь то котельная или частный дом. С появлением сборных стальных «сэндвичей» они стали менее востребованными, но все ещё используются довольно широко. Это объясняется следующими их достоинствами:

кирпичный дымоход стоит дешевле «сэндвича»;
служит дольше: примерно 30 лет;
является важным архитектурным элементом и идеально сочетается визуально с некоторыми видами кровельного покрытия, например, черепицей.

Но и недостатков у данной конструкции предостаточно:

По сложности и продолжительности строительство такого дымохода уступает монтажу «сэндвича», да и для доставки материалов потребуется специальный транспорт.
Дымоход из кирпича имеет значительный вес, поэтому его приходится обеспечивать надёжным основанием.
В поперечнике имеет прямоугольную форму, хотя наиболее подходящим является круглое сечение. В углах образуются завихрения, препятствующие нормальному истечению газов и ухудшающие таким образом тягу.
Внутренняя поверхность кирпичного дымохода даже в случае отделки штукатуркой остаётся шероховатой, вследствие чего она быстрее покрывается сажей.

В отличие от нержавеющей стали, кирпич быстро разрушается кислотным конденсатом. Последний образуется в том случае, если температура дымовых газов за время их движения по трубе успевает опуститься ниже 90 градусов. Поэтому при подключении к кирпичному дымоходу современного экономичного котла с низкотемпературным выхлопом или печки, эксплуатируемой в режиме тления (теплогенераторы марок «Профессор Бутаков», Bullerjan, Brener

legkovmeste.ru

Как выложить печную трубу поэтапно?

При кладке печной трубы необходимо создать два основный перехода и элемента, это прохождение сквозь потолок перекрытия, и прохождение сквозь крышу. В данных местах печная труба будет видоизменяться, то есть как правило, расширяться, что продемонстрировано на схеме в прилагаемом видео. Вообще, любая печь с трубой кладется по готовой схеме, которая разработана профессионалом-мастером печного дела. Готовых схем много, но можно сделать схему и на заказ.

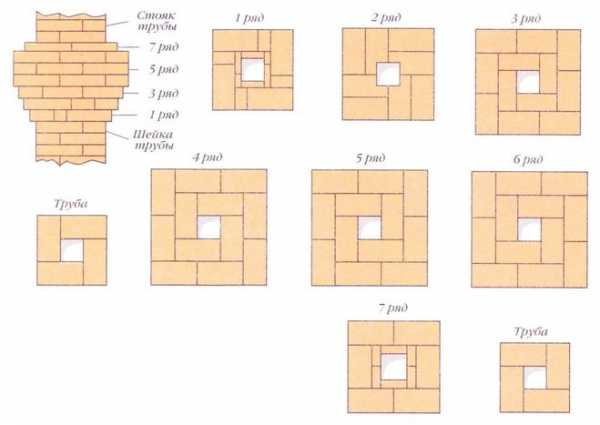

Трубу можно класть из четырех кирпичей, из пяти, и более, от чего будет зависеть размер внутреннего просвета. Как правило применяется просвет в пол кирпича, то есть в один целый кирпич, но бывают и большие размеры, в два кирпича, и так далее. Исходя из потребности осуществляем кладку по кругу, применяя приготовленный раствор глины. Кирпичи смачиваем в воде, затем мастерком наносим раствор на широкую сторону кирпича, пастель, и укладываем кирпич. Проверяем уровнем, и через деревянный брусок выравниваем с помощью молотка. Швы тщательно замазываем, а излишки раствора убираем. Главным правилом, при кладке трубы, является то, что внутрь трубы необходимо размещать наиболее гладкую сторону кирпича, для лучшей тяги, и меньшего сопротивления газов. И так далее, ряд за рядом, придерживаемся схемы. При прохождении потолка учитываем осадку и усадку дома, если дом новый, то есть учитываем, что труба может незначительно подняться со временем.

И в завершении выкладывается оголовок, с узкими швами, и цементной отделкой, для уменьшения эффекта от разрушительного воздействия атмосферных явлений.

www.remotvet.ru

Секреты печной трубы.

Печная труба имеет не меньшее значение, чем сама печь, ведь от качества ее выполнения зависит, будет ли тепло в вашем доме.

Итак, рассмотрим принцип работы печной трубы, это поможет избежать ошибок при ее монтаже. Как известно, холодный воздух тяжелее горячего. За счет этого в печи и создается тяга — постоянный поток воздуха и газов. Циркулируя, они разогревают печь. И, отдав большую часть тепла помещению, выходят через трубу наружу. Чем ниже температура выходящих из трубы газов, тем выше эффективность печи.

На качестве тяги сказываются многие факторы, даже поверхности дымохода. Поэтому при кладке следует аккуратно затереть швы, удалив шероховатости, оставленные глиняным раствором. Влияние на тягу оказывает и высота печи.

Оптимальным считается, что от топки до среза трубы она должна составлять 4,5 — 5 м. Но, конечно, прежде высота задается конструкцией кровли.

Рис 1:Высота дымовой трубы в зависимости от расстояния до конька крыши.

В зависимости от места расположения трубы подразделяют на насадные, коренные и стенные.

Труба, установленная непосредственно на печи, — насадная. Толщина ее стенок не меньше, чем в полкирпича.

Коренные трубы ставят отдельно от печи и соединяют их перекидными рукавами. Обычно такие трубы применяют в домах на несколько квартир.

А стеновые трубы встречаются очень редко, и ставить их в сельском или дачном домике нецелесообразно, поскольку в такого типа зданий стены слишком тонкие.

Но какую бы конструкцию трубы вы не выбрали, его дымоход должен иметь сечение от 0,5 x0, 5 до 1×1 кирпича.

По трубе проходят горячие газы, время вместе с искрами. А это прямая угроза возникновения пожара. И опасность возрастает, если кладка проведена некачественно или в процессе эксплуатации появились трещины. Поэтому очень важно ежегодно проводить обзор не только печи, но и трубы, регулярно ее очищать, подправляя, если надо, дымоход.

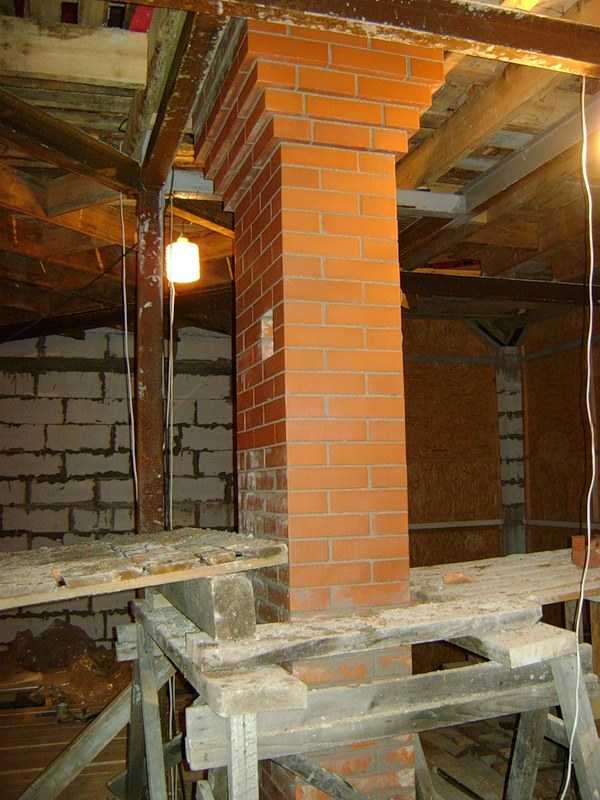

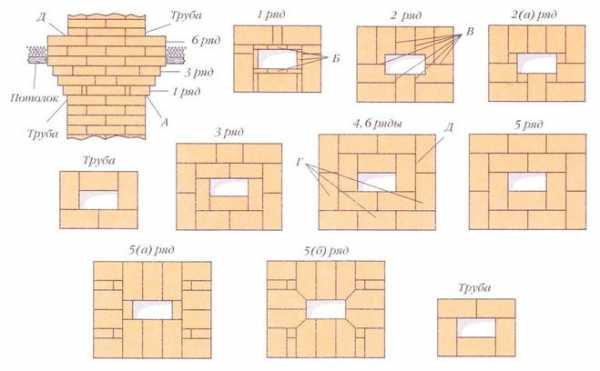

Место же, где труба проходит через перекрытия, специально дополняют противопожарным разделением, утолщая ее стенки (см. рис.2).

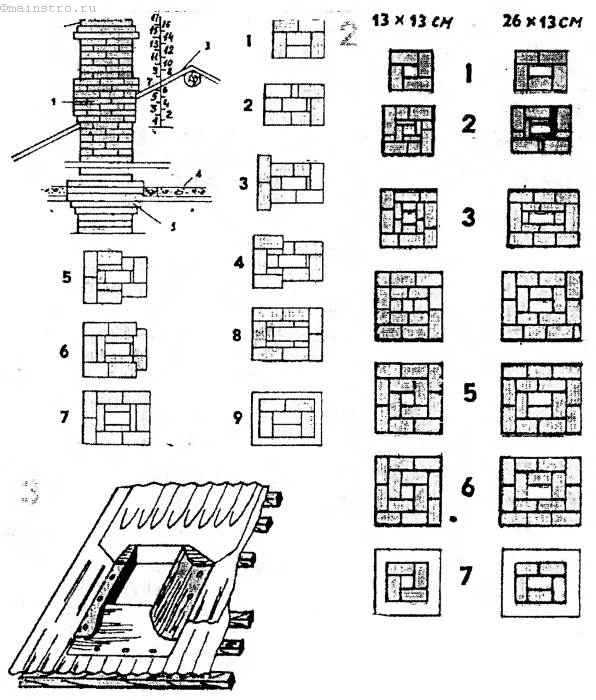

На рисунке 2 — схема кладки дымовой трубы.На рисунке 3 — защита трубы от атмосферных осадков.

Тогда даже с появлением трещин в кладке искры не смогут вырваться наружу.

Часто такую обработку снаружи дополняют экраном с кровельного железа и еще обматывают асбестовым шнуром или противопожарной скатертью, обмазанным глиняным раствором.

Кладка трубы ведется до кровли, в которой уже подготовлено отверстие с небольшим припуском. Ни в коем случае она не должна пересекать балки перекрытия и стропила. Ну и, конечно, должна стоять строго вертикально. А значит кладку надо постоянно выверять по отвесу.

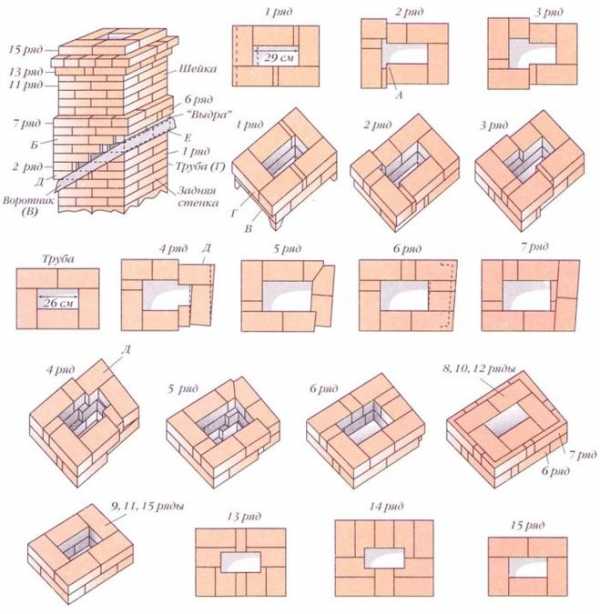

Выше кровли кладется еще один утолщение, которое называется выдрой. Оно предохраняет чердак от попадания осадков, щели же закрывают листом кровельного железа (рис 3). Заканчивается труба обнажиком в виде карниза с двумя выступами — он придает трубе законченный вид и дает возможность закрыть отверстие трубы металлическим колпаком, защищающим от дождя и снега.

Кладку трубы до кровли ведут на глиняном растворе, а выше — на цементном или известковом растворе.

По окончании кладки проводят сушку, от которой зависит и качество, и долговечность. Поэтому не спешите растапливать только что сложенную печь, наберитесь терпения. Откройте все двери и вьюшки и оставьте в таком положении дней на пятнадцать.

Первую топку также нужно вести очень аккуратно. Положите немного дров, чтобы они лишь прогрели ее.

Не огорчайтесь, если задымилась — этим страдают все свижесложеные печи.

Во время пробной топки и после нее все дверки печи должны быть открыты. Повторяйте операцию несколько раз, постепенно увеличивая интенсивность и продолжительность нагрева.

Сушку можно считать законченным, когда на поверхности печи не останется сырых пятен. Теперь можно приступать к ее полнокровной эксплуатации.

О противопожарные мероприятия вам, конечно, известно. Дополним их еще некоторыми правилами. Чем дальше стоит печь от легковоспламеняющихся конструкций, тем безопаснее она в противопожарном отношении. А потому нельзя располагать топку вблизи стен и перегородок. Расстояние должно быть не менее 400 мм, а от огражденных несгорающая экранами — 250 мм.

Стены можно защитить кирпичной кладкой или асбестовой экраном, закрепив его на стене гвоздями или шурупами. Под топливниками печи следует прибить лист кровельного железа, предварительно подложив под него противопожарную кошму.

Печь должна быть укомплектована кочергой, щипцами и зольной совком. Со временем печь, как и мы, стареет — разрушаются стенки топок, засоряются каналы. Потребуется профилактический ремонт. Его можно провести без сколько-нибудь серьезного демонтажа, если известно конструкция. Поэтому сохраняйте чертеж вашей печи.

mainstro.ru

Как выложить дымоход 🚩 как сделать дымоход из кирпича 🚩 Ремонт дачи

8 октября 2018

Автор КакПросто!

Дымоходы, которые возведены из кирпича являются надежным и недорогим решением. Они в настоящее время применяются повсеместно. Каждый застройщик должен уметь правильно класть дымоход.

Статьи по теме:

Инструкция

Для начала займитесь возведением трубы из кирпича. Каналам лучше всего придавать форму квадрата или же прямоугольника. Оптимальное соотношение сторон – 2:3. Для кладки каналов из кирпича используйте аналогичный раствор, который применялся для возведения несущих стен дома. Не стоит забывать о перевязке швов. Она может быть обычной, то есть переменная укладка тычковых и ложковых рядов.

Учтите, каналы должны иметь гладкую поверхность. На ней совсем не должно быть выступов и впадин. Именно поэтому лучше всего сооружать их с помощью деревянных или стальных шаблонов. В процессе работы шаблон аккуратно поднимайте вверх за ручки. Тем самым вы сможете добиться точных размеров и гладкости стенок каналов.

В дымовой трубе, которая возводится с отклонением от вертикали, внутренние стены каналов выкладывайте кирпичом перпендикулярно линии относа. Дымоходные стволы с наружной стороны расшейте или оштукатурьте по всей высоте. Исключением выступают только участки, которые проходят через огнестойкие перекрытия.

Крайне не рекомендуется штукатурить внутреннюю поверхность дымоходного канала. Дело в том, что химические реакции, которые идут между веществами, будут способствовать быстрому разрушению дымовой трубы. У перегородок межу каналами должна быть определенная толщина, равная толщине половины кирпича. Она же должна также соблюдаться и для лицевой стороны внутренней стены.

Если вы прокладываете каналы в наружной стене дома, то наружные стенки трубы делайте толщиной в 1 кирпич, то есть 25 см. Рекомендуется сделать дополнительное утепление. Для этого используйте минеральную вату. Уложите ее слоем в 5 см. Лучше всего выполняться группировку дымовых и газоотводящих каналов с вентиляционными. Благодаря этому потери тепла будут намного меньше. Также будет обеспечена лучшая тяга.
