Вентиляция в бане

Важность нормальной вентиляции в сауне или русской бане переоценить сложно. Находясь в среде сухого водяного пара, при высокой температуре, человек может запросто угореть, если воздух, мягко говоря, станет непригоден для дыхания. В небольшом пространстве парилки правильная вентиляция в бане является залогом безопасности, независимо от того, как вы топите баньку, дровами или электроэнергией.

Наиболее распространенные способы вентиляции в русской бане

В большинстве случаев вентиляция в бане ничем не отличается от систем проветривания других помещений, но есть своя специфика правильного распределения приточных масс воздуха в помещении. Как и всегда в строительном деле, для русской бани конкретной конструкции существует своя наиболее удачная схема вентиляции парилки.

При желании можно отыскать множество разнообразных рекомендаций, все они по-своему хороши. Но при постройке и регулировке работы притока и отвода воздуха все же лучше всего пользоваться здравым смыслом и советами опытного специалиста, знающего на практике, как должна быть устроена вентиляция в бане.

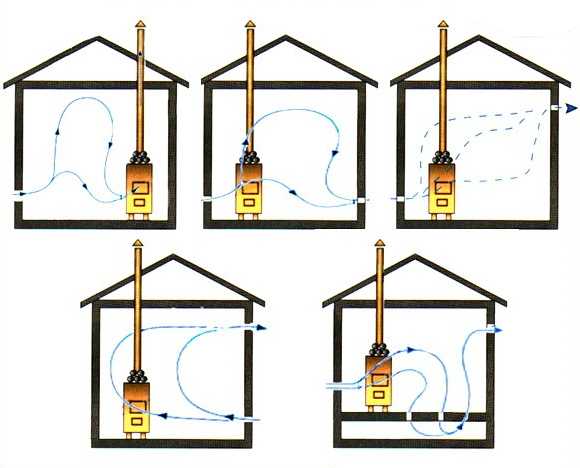

Существует три наиболее интересные и эффективные схемы вентиляции в парилке русской бани:

Схема с притоком свежего холодного воздуха через нижнее вентиляционное отверстие и отводом через потолочный канал или отверстие в верхней части стены с противоположной стороны;
Система вентиляциис подводом или отводом воздуха через вентиляционную решетку в полу парилки;
Схемы, использующие различные варианты подвода воздуха, но вытяжка паров и газов из помещения парилки осуществляется через печную трубу.

Важно! Все перечисленные схемы обустройства вентиляции в парилке русской бани рассчитаны на естественный приток – отток воздуха без использования электровентиляторов или других специальных устройств.

Выбираем схему для обустройства вентиляции в парилке русской бани

Если в вашем случае вентиляция в бане будет построена исключительно собственными силами, есть смысл предусмотреть на входном канале, через который подается свежий воздух в помещение парилки, монтажное место для будущей установки электровентилятора.

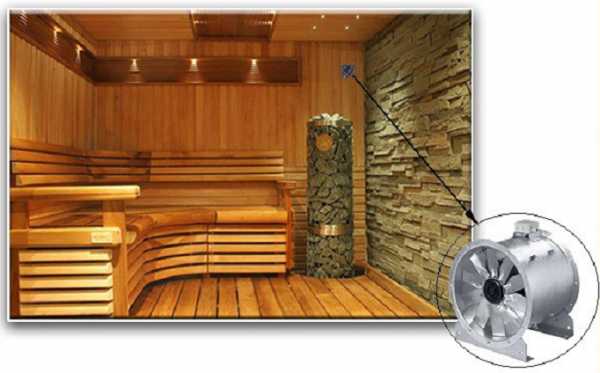

Предусмотреть место для устройства принудительного наддува воздуха в парилку целесообразно по нескольким причинам:

Во-первых, эффективно работающая вентиляция в бане должна точно дозировать количество приходящего холода в теплое помещение парилки, при его избытке баня будет холодной, при недостатке есть риск угореть;
Во-вторых, насколько будет эффективной работа вентиляции в бане в вашем случае, могут показать только практические испытания. Электровентилятор с регулируемыми оборотами вращения крыльчатки позволит подобрать необходимый режим работы так, чтобы в парилке не было нужды постоянно открывать-закрывать заслонку на выхлопном отверстии;
В-третьих, погода и направление ветра не всегда благоприятны для стабильной работы печи в парилке русской бани. Иногда происходят кратковременные изменения направления тяги в печи, и в парилку могут попадать продукты горения, в том числе угарный газ. Повышенное давление воздуха в парилке, создаваемое наддувом вентилятора, позволит подстраховаться от подобных проблем.

Важно! Если отопление русской баньки организовано на теплоэлектронагревателе, о проблемах, описанных в последнем случае, можно не беспокоиться.

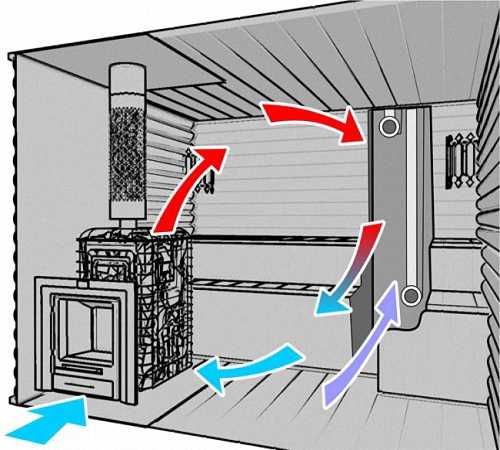

Система с боковыми окнами подвода — отвода воздушных потоков

Самой простой и удобной считается схема вентиляции, при которой воздух в парилку попадает через отверстие в нижней части стены парилки. Выброс воздушной массы чаще всего осуществляется через аналогичное окно на противоположной стене. Через потолок отвод стараются не делать, чтобы не терять раскаленный сухой пар, скапливающийся в припотолочной зоне.

Выходное отверстие для удобства чаще всего делают на уровне человеческого роста. В этом есть определенный резон. При сильном жаре в парилке человек имеет возможность подойти к вентиляции, открыть задвижку и отдохнуть от зноя.

Приточные окна чаще всего строят в двух вариантах – по схеме обдува печки входящим воздухом и с разделением потоков на горячий и холодный. В первом случае отверстие находится в непосредственной близости к задней стенке печки русской бани. Холодный воздух, попадающий в парилку с улицы, обтекает раскаленный корпус, нагревается и поднимается вверх, вытесняя остывшую часть атмосферы в сторону вытяжки. Центральная часть парилки и нижние скамейки бани благодаря такой вентиляции не перегреваются и остаются достаточно комфортной температуры. Верхние части парилки максимально обдуваются сухим паром, как и положено в русской бане.

Схема с разделением потоков обычно используется, если в парилке установлена очень мощная печка, что не редкость для русской бани на даче или в загородном доме. Такая вентиляция предусматривает разделение входящего воздуха на поток, нагреваемый на стенке печи, и обычный поток холодного воздуха.

На этапе разогрева холодное окно перекрывается, и вся масса входящего воздуха активно участвует в прогреве русской бани. После выхода парилки на рабочую температуру пара горячее окно прикрывается, и часть воздуха попадает в помещение через холодное окошко. По отзывам любителей банного отдыха, в таких условиях дышится намного легче.

Кроме того, поток воздуха, поступающего через холодное окно, хорошо сушит и проветривает пол баньки от воды и конденсата. Это же окно вентиляции используют для проветривания и ухода за помещением.

Важно! Подвод воздуха через нижнее боковое окно должен быть обязательно обустроен специальным подводящим воздуховодом, отбирающим воздух с улицы на высоте не менее, чем на 1,2-1,5м.Таким устройством исключается возможный забор продуктов горения с улицы.

Заднюю стенку печки для русской бани лучше выполнить с покрытием, хорошо проводящим тепло, но не окисляющимся в потоке влажного холодного воздуха. Кроме того, система вентиляции хорошо защищает часть стены баньки, находящейся в непосредственной близости к раскаленному корпусу печи.

Вентиляция с подводом – отводом воздуха через отверстия в полу

Воздух в помещение бани может подводиться и через отверстия вентиляции в полу. Как и в предыдущем варианте, приточные окна могут располагаться под печкой или в непосредственной близости к металлической поверхности. В этом случае вытяжные отверстия вентиляции устанавливаются, как и в предыдущей схеме, на одной из стен. Для подвода свежего воздуха оборудуется специальный короб, монтирующийся под полами бани. Заборное устройство такой вентиляции устанавливается на удалении не менее 2-х метров от воздухозаборника печи.

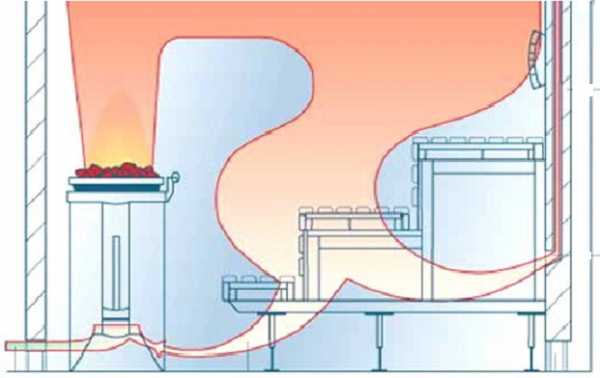

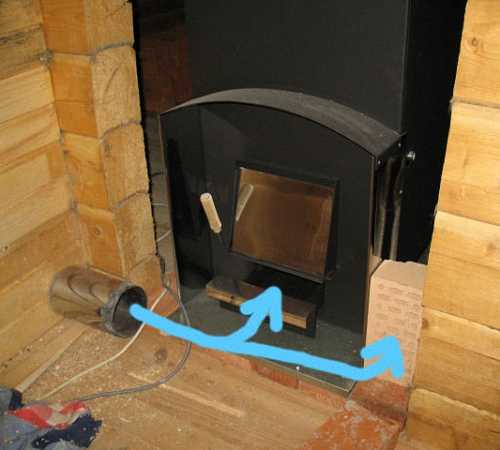

Если входные вентиляционные отверстия расположены за задней стенкой печи, выходные окна могут быть установлены в полу с максимальным удалением от входа. В этом случае воздух отбирается и выводится из помещения тоже по отдельному воздуховоду. Зачастую выводная труба такой вентиляции может комбинироваться с вытяжной трубой печи. Благодаря этому эффективность работы вытяжки после прогрева печи возрастает минимум на 30-40%.

Принципиальных преимуществ подобные схемы и устройства не дают, кроме одного, но очень существенного. Такая вентиляция эффективно сохраняет полы в бане, благодаря прогреву и дополнительному удалению влаги из пространства между полом и гидроизоляцией грунта.

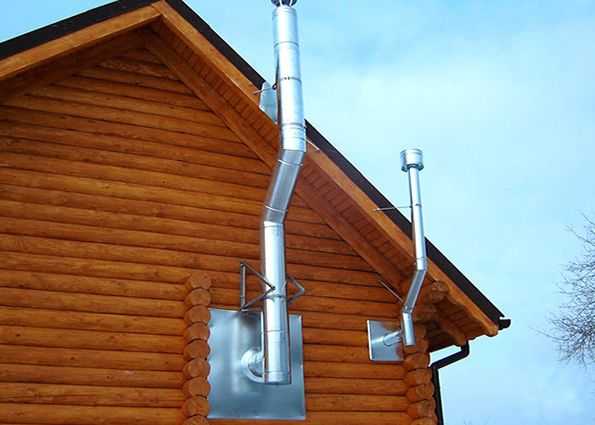

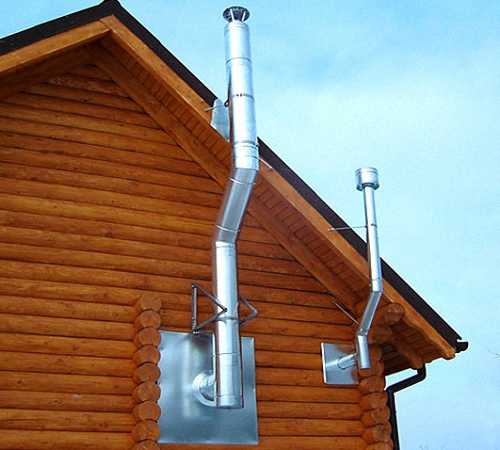

Системы вентиляции с вытяжкой воздуха через печку

Подобные схемы предусматривают подвод воздуха в помещение бани обычным способом, через вентиляционное окно в стене или в полу. Выброс паров и газов из банного отделения осуществляется через топку печки или забором из помещения с помощью специального устройства.

Первый вариант — самый эффективный и производительный. Но рекомендовать его можно только для использования в комплекте с печами промышленного производства с герметичной камерой сгорания и хорошим качеством уплотнения топливного и зольного лючков. Иногда в подобных схемах используют принудительный наддув воздуха из помещения бани в вытяжную систему печи.

Вентиляция без вентиляционных приборов

Для очень небольшого по размеру парильного отделения бань специальные вентиляционные устройства могут вообще не использоваться. В таких банях приток свежего воздуха осуществляется так называемым залповым способом, или, проще говоря, – с помощью входной двери.

В такой бане парильное отделение небольших размеров, на 3-5 человек. Среднее время пребывания от 1 до 5мин. За короткое время открытия и закрытия дверей воздуха, попадающего через дверной проем, вполне достаточно для короткого пребывания в сухой и жаркой атмосфере парилки. Понятно, что температура воздуха в предбаннике должна быть не менее 25-28оС и с хорошим качеством вентиляции.

Чаще всего таким способом обустраивают парильные комнаты в больших стационарных зданиях, оснащенных большим помывочным отделением.

Иногда дверь парильного отделения специально подрезают, чтобы образовалась щель в 1,5-2см,этого достаточно для поддержания нормальной атмосферы в небольшой, объемом в12-15м3, парилке.

Заключение

При настройке работы вентиляции в баньке считается, что приток нужного количества свежего воздуха будет обеспечен, если правильно рассчитать размеры входного и выходного сечения. На выходе вентиляционное окно должно превышать входное сечение по площади примерно в1,2-1,3 раза. Более сложной задачей считается обеспечение равномерного растекания холодного воздуха по нижней части объема помещения. В ряде случаев, при заведомо более мощной вентиляции, чем это необходимо для маленького помещения, появляются особо холодные участки парилки, так называемый пробой. Поэтому излишне высокая производительность вентиляции в парилке тоже не рекомендуется.

bouw.ru

Вентиляция в бане: виды, правила обустройства, схемы

Для создания комфортного микроклимата в бане необходимо помещение обустраивать хорошей вентиляцией. Функционирование печи сопровождается выжиганием кислорода, поэтому требуется обеспечить приток свежего воздуха.

К тому же в бане накапливается угарный газ – вредное для организма соединение. Чтобы после принятия процедур чувствовался прилив энергии, а не вялость и слабость, необходимо правильно смонтировать вентиляцию.

Посмотрите видео как сделать вентиляцию в бане

Виды вентиляции

Система вентиляции принудительного типа позволит сразу после эксплуатации помещения произвести вывод паров и газов за его пределы, обеспечить приток кислорода. Отсутствие подобного устройства помимо негативного воздействия на организм человека оказывает пагубное влияние на внутреннюю отделку.

Большинство элементов парилки изготовлены из дерева, которое имеет низкую устойчивость к влажной среде. Без надлежащего вентилирования помещения на поверхностях образуется грибковый налёт и ускоряется процесс гниения. Всего за 2-3 года в парилке находиться будет некомфортно. От запаха сырости и гнили трудно будет избавиться. Единственным правильным решением является своевременная установка вентиляции.

Для оснащения бани вентиляционной системой нужно определиться с существующими видами, преимуществами и недостатками каждой из них.

• Механическая вентиляция выполняет приток кислорода, отток паров и газов за счёт искусственно созданного движения воздуха. Контроль параметров осуществляется техническими средствами. Существует несколько разновидностей, среди которых можно подобрать оптимальный для бани вариант: вытяжная вентиляция и приточно-вытяжная система. Приточный тип не подойдёт из-за отсутствия возможности воздействовать на отток пара и газов.

Преимущества механического вида заключаются в эффективности, возможности регулировать распределение воздуха по отдельным секциям строения и экономии тепла. К недостаткам относятся: специфика монтажа, дополнительные расходы и обязательное обслуживание в процессе эксплуатации.

• Естественная вентиляция функционирует за счёт разницы давления воздуха внутри помещения и снаружи. Никаких дополнительных устройств такой вид не предусматривает. При этом баня должна быть выстроена из паропроницаемых материалов.

Преимущества заключаются в следующих факторах: на функционирование системы не нужно тратить средства и энергию, сам монтаж обойдётся недорого. Основным недостатком считается отсутствие регулировки потока воздуха, вследствие чего может существенно снизиться температура. К тому же такая система не имеет технической возможности осуществлять более качественную очистку воздушных масс.

• Комбинированная вентиляционная система осуществляет движение воздушных масс с помощью двух вышеперечисленных факторов одновременно. Такой вариант подходит для помещений, где имеются три смежные стены. При такой конструкции обустроить механическую вентиляцию крайне сложно. Приточное отверстие располагается на уровне примерно 20 см от пола, тогда как выходное – 20-25 см от потолка. Поток холодного воздуха будет проходить через печь и нагреваться, что сократит тепловые потери. Преимущества способа: несложный и малозатратный монтаж, минимальные расходы на обслуживание. Основной недостаток заключается в слишком интенсивном воздушном обороте, который потребуется постоянно контролировать с помощью задвижек.

Правила обустройства системы воздухообмена

Какой бы вид вентиляции не был выбран, существую правила, соблюдение которых обеспечит нормальный воздухообмен и комфортный микроклимат. Одной из самых примитивных вариантов предполагает наличие двух отверстий: приточного и отводного. Их диаметр вычисляется в зависимости от габаритов помещения (на 1 м3 необходимо 24 см2). Некоторые мастера делают умышленно отверстия небольшими для снижения тепловых потерь. Но это приводит к неэффективной работе вентиляционной системы, поэтому стоит придерживаться установленных параметров. Чтобы ускорить отвод паров и газов можно предусмотреть два вытяжных выхода, тогда отвод будет осуществляться быстрее. Располагаться отверстия притока и выхода могут на противоположных стенах и на одной, но с разных углов.

Во время подготовки бани к процедурам и по окончанию эксплуатации приток воздуха не нужен, он только будет мешать разогреву печи. Поэтому на все выходные каналы следует надевать заглушки или крышки с регуляторами.

Если постройка возведена из дышащих материалов, в полу следует предусмотреть небольшие зазоры при укладке досок. Сквозь них будет также циркулировать воздух, тем самым способствовать просушке древесины и проветриванию помещения.

При планировании вентиляции в бане следует учесть, что основная масса свежего воздуха должна поступать не из-под пола, а с улицы. В обратном случае в помещении установится неприятный затхлый запах.

Вытяжные каналы сооружать из пластиковых труб не стоит. При нагревании они испаряют токсичные вещества, к тому же их состав не выдерживает длительного воздействия высоких температур. Единственным вариантом их применения остаются секции: раздевалка и моечная.

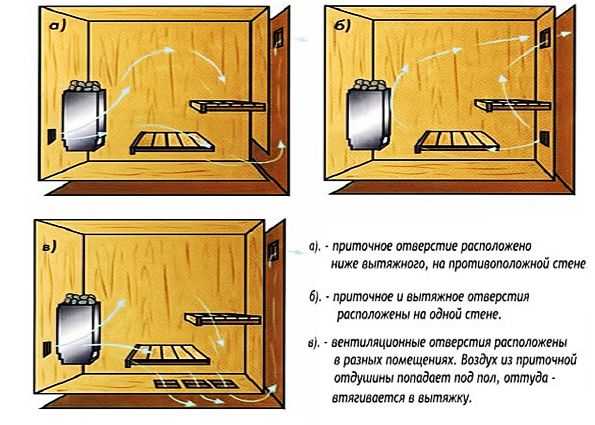

Схемы вентиляции в бане

Существуют несколько самых эффективных схем вентиляции, которые справляются со своей задачей в банях и парилках.

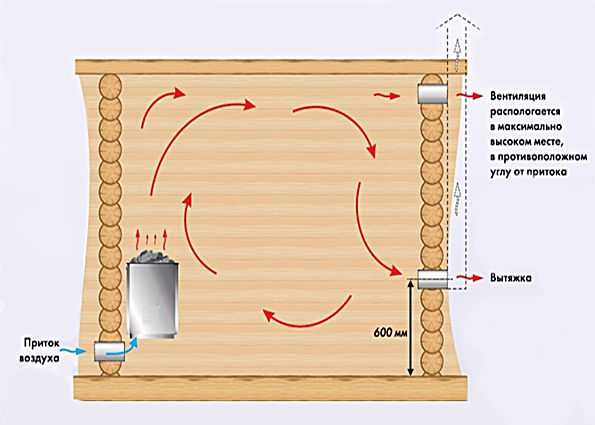

1. Расположение приточного и отводного каналов на противоположных стенах. Уровень их размещения разный: приток идёт по низу, отвод – по верху. При таком размещении воздух, поступая в помещение, поднимается, прогревается в области печи и выходит через верхнее отверстие. Большая часть помещения остаётся без вентилирования. Поэтому такой способ уместно использовать в небольших по размеру банях.

2. Если обустроить приточный канал за печкой, а выходной на стене напротив внизу, оснастив его вентилятором, то воздух будет подниматься и прогреваться, а затем, охлаждаясь, выходить наружу. При такой системе свежий поток охватывает максимальную площадь помещения.

3. В случае, когда всего одна стена бани выходит наружу, рекомендуется использовать схему с расположением отверстий на одной стороне. В нижней части одного угла (примерно 30 см от пола) предусмотрен приточный канал, вверху с другого угла – отвод (примерно 30 см от потолка). При проникновении в помещение холодный поток направится к печке, нагреется, станет циркулировать по бане до тех пор, пока не остынет. После этого выйдет через вытяжку.

4. Часто используется схема с одним приточным каналом, который располагается сзади печи. Функцию вытяжки при этом выполняет поддувало, через которое остывший воздух покидает помещение. Единственный нюанс в такой системе – отвод будет осуществляться только во время работы печи.

При планировании вентиляции следует учесть особенности помещения, габариты и другие факторы. Тогда можно из предложенных вариантов придумать свою схему. Главное, чтобы система была надёжной и эффективной.

nastroike.com

Вентиляция в бане схема и устройство

Вентиляция в бане своими руками

Обязательным условием для конструкции бани является наличие в ней грамотно смонтированной вентиляции. Она выполняет одновременно несколько функций. В первую очередь вентиляция в бане обеспечивает стабильный приток кислорода в помещение, что благоприятно сказывается на физическом состоянии посетителей.

Вторая немаловажная задача заключается в проветривании помещения, уберегающем элементы постройки от гниения или чрезмерного увлажнения. Итак, какой должна быть вентиляция в бане, схема и устройство – в нашей статье.

Нюансы организации вентиляции
Разновидности систем
Отделка пола для микроциркуляции
Процесс регулировки
Правильный воздухообмен

Нюансы организации вентиляции

Необходимость проветривания любого помещения, где находятся люди, практически ни у кого не вызывает вопросов. Вместе с тем наличие вентиляции в парилке у многих вызывает недоумение – зачем, ведь главный принцип парилки – чем жарче, тем лучше. На самом деле, это огромное заблуждение. Отсутствие притока свежего воздуха приводит к тому, что банально не хватает кислорода. Как результат – учащенное сердцебиение и дыхание, слабость, головные боли, иногда даже потеря сознания. Итог – даже в парилке должна быть вентиляция.

Традиционно правильная вентиляция в русской бане организовывается по приточно-вытяжному принципу. Чтобы это обеспечить, в помещении формируют несколько каналов, выполняющих определенные функции:

Приток свежего воздуха проводится во все помещения, в том числе и парную естественным или принудительным способом. В первом случае достаточно приоткрыть форточку или дверь, а также сделать специальное отверстие. Для второй ситуации понадобится монтаж вентилятора, подключенного к электропитанию.
Вытяжка организовывается частично по печному поддувалу, если в помещении стоит печь с топкой, или смонтированным окошкам.

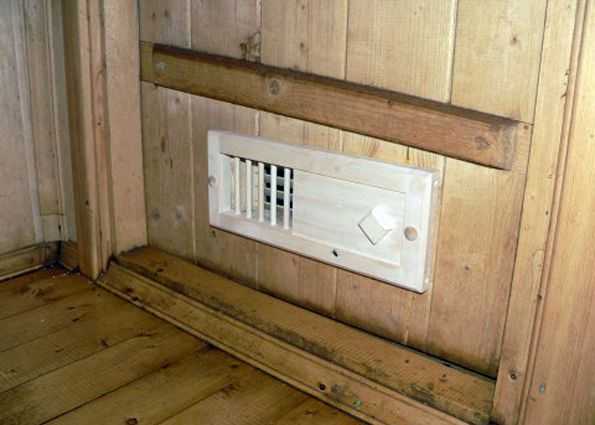

Приточные отверстия принято располагать ближе к полу недалеко от печки. Это позволяет поступающему снизу холодному воздуху с кислородом частично подогреться. Таким образом посетители дышат чистым и теплым воздухом в парилке.

Вытяжную систему можно организовать двухуровневую с совмещенными каналами. Первое окно схемы вентиляции в парилке бани монтируют на высоте около полутора метра от пола, а второе совмещают с ним на высоте ближе к потолку. Они соединены между собой гофрированной трубой и при необходимости могут открываться поочередно, чтобы не допустить быстрой утечки теплого воздуха.

Основная задача системы вентиляции в бане заключается в удалении из помещения углекислого газа.

Разновидности систем

При устройстве обязательно учитываются законы физики, по которым теплый воздух легче прохладного, поэтому вытяжные каналы принято располагать выше приточных. Для обеспечения вентиляция в парной бани применяются три схемы:

естественная – переток воздуха возникает вследствие разницы давлений в помещении и за его пределами;
автоматическая – предусматривает наличие приборов, которые контролируют температуру и подачу воздуха;
комбинированная – давление нагнетается искусственно с помощью вентиляторов.

По такому принципу должно вентилироваться помещение

Отточная вентиляция в бане в парилке оснащается дополнительной заслонкой, с помощью которой удастся регулировать вытяжку и объем исходящего воздуха.

Отделка пола для микроциркуляции

Необходимо предусмотреть вентиляцию пола в бане. Эта поверхность находится практически в постоянном контакте с водой, что способствует медленному разрушению ее структуры. Если о ней не позаботиться, то срок службы покрытия вряд ли превысит 4-5 лет.

Для обеспечения длительной эксплуатации пола понадобится соблюдать определенные правила, касающиеся вентиляции в парилке русской бани:

на стадии разработки фундамента необходимо обеспечить вентиляцию пола, сформировав несколько отдушин на противоположных частях цоколя;
обязательно надо позаботиться о наличии отверстий в нижней части стены парилки, чтобы создать приток воздушных масс; защититься от грызунов или других вредителей удастся с помощью крепежа мелкой металлической сетки или решетки;
при строительстве печи уровень чистового покрытия полов должен быть немного выше поддувала, в таком случае такой проход станет дополнительной вытяжкой;
настил дощатого покрытия выполняется таким образом, чтобы между брусом формировался вентиляционный зазор 0,5-1,0 см;
после каждого посещения парилки устраивается естественная вентиляция в бане с открытием всех дверей и окон.

Пол в первую очередь должен проветриваться

В отдельных случаях используют вентиляцию в бане по типу Басту. Для этого приток воздуха обеспечивается под печью, а выход из потолочной области, из угла против входной двери. В процессе применяют короб, который можно купить или собрать из дерева и обшить изнутри металлом или с помощью фольги.

Процесс регулировки

Задумываясь о том, как сделать вентиляцию в бане, не стоит забывать о правильной регулировке. Это обеспечит эффективное ее использование.

Во время начала протапливания печи стоит позаботиться о том, чтобы все блокирующие заслонки были открыты, как на вход, так и на выход воздуха.
После выхода парилки в рабочий температурный режим, вентиляция в русской бане нуждается в регулировке, частичном прикрытии проходных каналов.
Когда станет ощущаться затруднение дыхания или воздух перенасытится углекислым газом, то открывается пошире приточная вентиляция в бане.
В обязательном порядке проводится финальное проветривание после всех процедур.

Не всегда является объективным анализ состояния влажности и температуры «на глазок». Собственные ощущения могут подводить, поэтому в парилке должны быть четкие приборы, показывающие актуальные значения.

Запрещено использовать ртутные термометры для замера температуры. Наиболее востребованными являются спиртосодержащие аппараты или работающие от электричества.

Значение влажности определяется гигрометром. С его помощью удастся определить, не пересушен ли воздух в помещении.

ВИДЕО: Как правильно сделать вентиляцию в бане

Правильный воздухообмен

Определяя, как правильно организовать конвекцию теплого и горячего воздуха, стоит в процессе проектирования и монтажа руководствоваться законами физики. Для реализации этого процесса нежелательно располагать вентканалы напротив друг друга. Такое решение может способствовать быстрому выходу свежего воздуха из помещения. Соответственно, минимизируется циркуляция кислорода, а также появляются сквозняки.

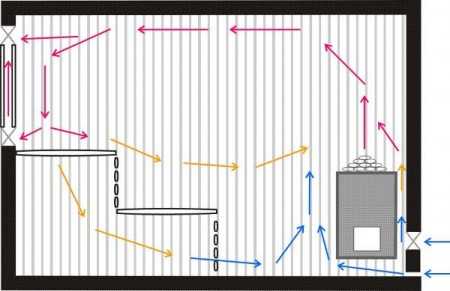

Схема организации вентилируемых элементов

Площадь вытяжки по габаритам должна соответствовать общей площади каналов притока воздуха, либо превышать это значение. Подобное устройство вентиляции в бане создаст хороший приток кислорода.

Пример схемы можно выбрать по такому принципу. Внутри парилки предусматривают два отверстия с габаритами 10х20 см. Первое монтируется на высоте 20 см от пола недалеко от печи или другого источника тепла, а второе – на противоположной стене, на высоте 20 см от потолка. Их можно закладывать на стадии строительства, а можно прорубить впоследствии.

Внутрь отверстий монтируются короба из металла или прочного пластика с негорючими свойствами. Для рубленных бань полость делается из дерева. Защищают оба прохода решетками, а на вытяжку монтируют герметичную заслонку.

ВИДЕО: Баня вентиляция парной автономная самотек

Устройство вентиляции в бане

Посещение парной способствует общему оздоровлению организма человека. Утверждение это верно только в том случае, если сделана правильная вентиляция в бане, и в помещении созданы определённый температурно-влажностный режим и соответствующая атмосфера. Особый микроклимат достигается, в том числе и применением качественных строительных и отделочных материалов. Лучшей по всем показателям является, несомненно, деревянная баня, построенная из цельного бруса или бревна.

Создание здоровой атмосферы во всех помещениях такого заведения возможно только при обеспечении достаточного воздухообмена. Согласно требованиям СанПиН 2.1.2.1002-00 за час в парной, моечной, предбаннике и в комнате отдыха атмосфера должна обновиться не менее трёх раз. Воздухообмен предполагает поддержание баланса поступления и оттока воздуха в помещениях бани.

Вентиляция для бани оборудуется в строгом соответствии с требованиями СНиП 41-01-2008. В нормативном документе подробно расписаны правила и методика проведения расчётов систем воздухообмена для жилых, общественных и производственных помещений. Проектные организации и строительные компании обязаны в процессе проведения работ придерживаться упомянутого руководства.

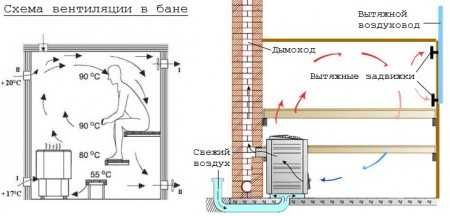

Схема устройства вентиляции в бане

Особенно важна хорошая вентиляция, если баня оборудована газовыми, жидкостными или твёрдотопливными котлами. В процессе работы таких устройств из помещения происходит отбор воздуха для поддержания горения.

Отсутствие или неисправность систем воздухообмена может привести к недостатку кислорода для дыхания людей. Недостаточная вентиляция может служить причиной образования конденсата на стенах и оборудовании, развитию колоний плесневых грибков и гнилостных бактерий.

Основы проектирования систем вентиляции

На этапе подготовки к выполнению строительных работ необходимо произвести расчёты потребного воздухообмена. Эскизный проект вентиляции для банных помещений может быть разработан специализированными организациями. Техническое задание на проведение этого вида мероприятий выдается заказчиком на основе следующих данных:

размеры и назначение помещений;
тип и размещение отопительных приборов и водонагревательных устройств;
предполагаемое число посетителей, которые могут одновременно находиться в парной, предбаннике или комнате отдыха.

В процессе проведения расчетов производится выбор типа системы воздухообмена и его обоснование. Использование определённого вида принудительной или естественной вентиляции определяется площадью помещения и его особенностями. При этом учитывается, устроена ли баня в отдельно стоящем здании или является пристройкой к жилому дому. В обоих случаях существует определённая специфика при проведении расчётов.

Выбранная схема вентиляции в бане рассчитывается исходя из максимально возможных показателей в соответствии с требованиями ГОСТ 30494-96. Такая методика позволяет получить запас в системе по производительности и обеспечивает необходимое количество воздуха для поддержания горения в печи и свободного дыхания людей, находящихся во всех помещениях бани.

В подавляющем большинстве случаев в частных парных используется примитивная система воздухообмена. В её составе два отверстия: через одно из них расположенное в нижней части стены помещения происходит приток воздуха снаружи. Другое отверстие, расположенное под потолком, необходимо для вытяжки. Расчёт для такой системы будет состоять в определении диаметров входного и выходного каналов.

Правильная вентиляция бани должна обеспечивать достаточную циркуляцию воздуха при сохранении температурного и влажностного режима, а также удаление неприятных запахов, угарного и углекислого запаха. При достаточном воздухообмене парная и другие помещения в кратчайшие сроки просыхает без образования конденсата на стенах и оборудовании.

Схема устройства и оборудования правильного воздухообмена и вентиляции в бане

При проведении расчётов учитывается объём помещения, который вычисляется по формуле как произведение длины, ширины и высоты помещения. Нормативной документацией для объектов такого рода установлена кратность обновления атмосферы, равная трём. Объём умножается на этот показатель, и в результате получается минимально необходимая производительность вентилятора для принудительной системы.

Диаметр приточного и вытяжного отверстия при естественном воздухообмене обычно определяется опытным путём. В каналы устанавливаются заслонки на шарнирах, которые обеспечивают регулирование потоков. При слишком быстрой утечке тепла из помещений проходное сечение уменьшается, при недостатке свежего воздуха, напротив, — увеличивается.

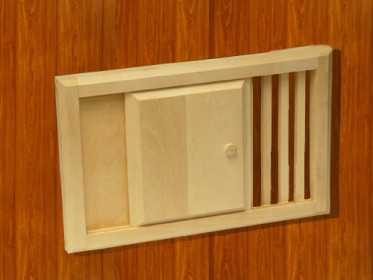

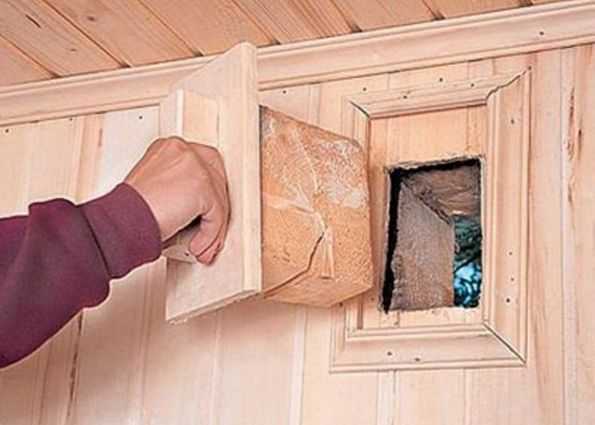

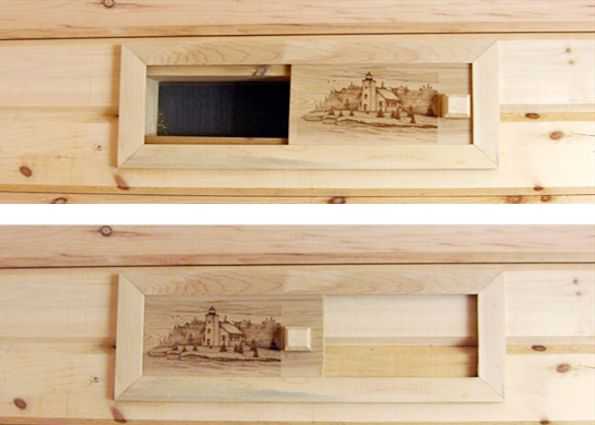

Заслонка отверстия вентиляции

Виды систем воздухообмена для бани

На этапе строительства и отделки помещений производится установка оборудования для обеспечения необходимого воздухообмена. Системы вентиляции в зависимости от конструкции бывают двух видов: с естественной и принудительной циркуляцией воздуха. Выбор определённого типа системы осуществляется при проведении проектно-расчетных мероприятий, исходя из условий помещения.

Естественная вентиляция русской бани в силу своей простоты и дешевизны получила наиболее широкое распространение. Система фактически состоит из двух отверстий, снабжённых шарнирными заслонками или заглушками. Принцип действия такой системы простой: через приточный канал свежий воздух с улицы попадает в парилку. От печки-каменки или иного теплотехнического оборудования происходит его нагрев.

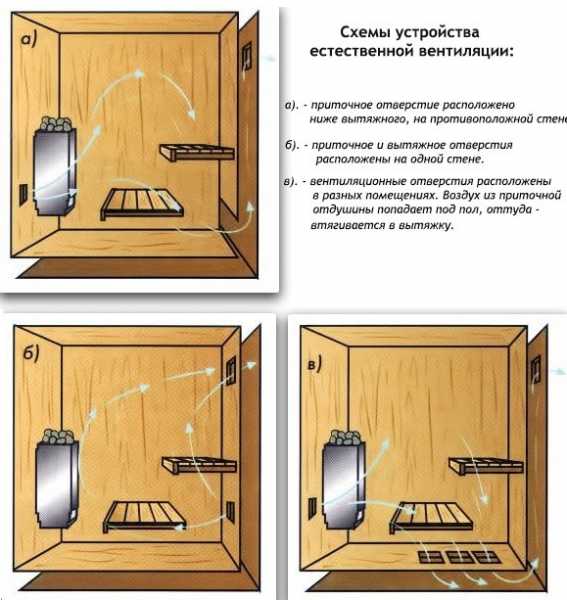

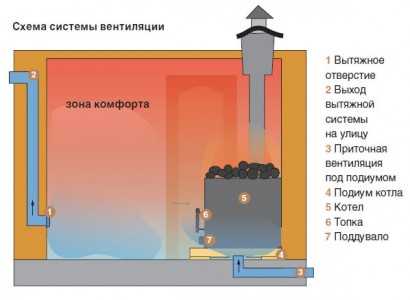

Схема устройства простой естественной вентиляция русской бани

Воздух поднимается вверх и перемешивается с паром и продуктами сгорания. Через вытяжное отверстие он свободно выходит наружу. Оборудование канала воздуховодом и вертикальной трубой, поднятой выше конька крыши, существенно повышает тягу и, следовательно, эффективность системы. Регулирование потоков происходит путём прикрытия заслонок или их открывания.

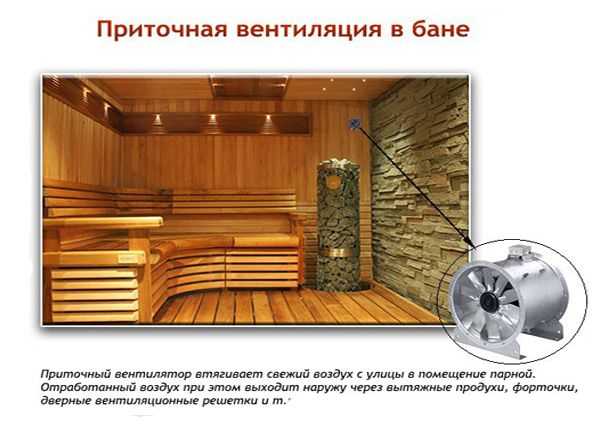

Принудительная приточно-вытяжная вентиляция в бане сложнее и по устройству и составу оборудования. Система состоит из двух частей, приточная обеспечивает поступление свежего воздуха в помещение по каналу квадратного или круглого сечения. Канал обычно оборудуется заслонкой управляемой вручную. Вытяжная часть представлена воздуховодом с встроенным электрическим вентилятором.

Чертёж и схема приточно-вытяжной вентиляции в бане

При включении привода в районе канала, расположенного в верхней части помещения, образуется область пониженного давления. Вредные газы и излишек пара устремляются в воздуховод и выбрасываются наружу. В помещениях небольшого размера достаточного одной точки для вытяжки, при большой площади под потолком устанавливаются дополнительные каналы, соединённые с вытяжкой. Такая система обеспечивает более равномерный отбор воздуха из комнаты.

Особенности создания качественного воздухообмена для разных помещений

Баня представляет собой целый комплекс из нескольких комнат, расположенных, как правило, одна за другой. Помещения имеют разное назначение, которое обозначается их названием. Основная задача систем воздухообмена – это обеспечение комфортных условий пребывания посетителей.

Вентиляция парной бани необходима для поддержания особого микроклимата, оказывающего мощный оздоровительный эффект на человека. Постоянная циркуляция воздуха в этом помещении необходима для удаления продуктов сгорания от печи и углекислого газа, образующего в результате дыхания человека. В парной может применяться системы вентиляции естественного или принудительного типа.

Устройство вентиляции парной в бане

Приточная часть обычно представлена в виде отверстия в нижней части наружной стены или перегородки между парной и предбанником. Канал закрывается декоративной решёткой и может перекрываться заглушкой. Приточное отверстие обычно располагают по возможности ближе к печи каменке для быстрого нагрева, поступающего в помещение воздуха. Вытяжка может располагаться под потолком на противоположной стене.

Рациональное взаимное размещение приточной и вытяжной части системы позволяет получить оптимальное распределение воздушных потоков. Принудительная вентиляция парилки с вытяжным электрическим вентилятором может иметь ручное и автоматическое управление. В первом варианте включение и выключение системы выполняет сам посетитель парной по мере необходимости.

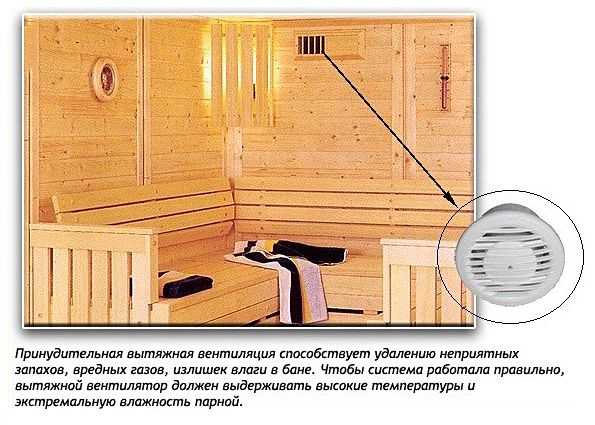

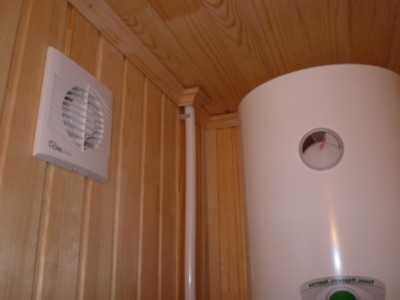

Электрический вентилятор, установленный в парилке для лучшего воздухообмена

Автоматизированная система управления работает по сигналу от датчиков, которые контролируют показатели температуры и влажности в одной или нескольких точках. Стоимость такого оборудования высокая, но она оправдывает себя. С помощью такой системы достигается наиболее точное соблюдение режима при значительном уменьшении потребления топлива, используемого для обогрева бани .

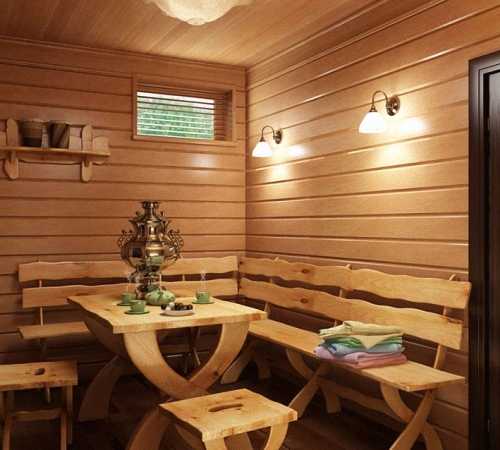

Вентиляция в комнате отдыха также может быть как естественной, так и принудительной. Наиболее часто применяемая схема — комбинированная с системой воздухообмена других помещений. Иными словами, воздух в комнату отдыха поступает через приточный канал, а отводится из неё в парную или другое служебное помещение, например, санузел. В таком случае вытяжка из этих помещений должна быть оборудована вентилятором.

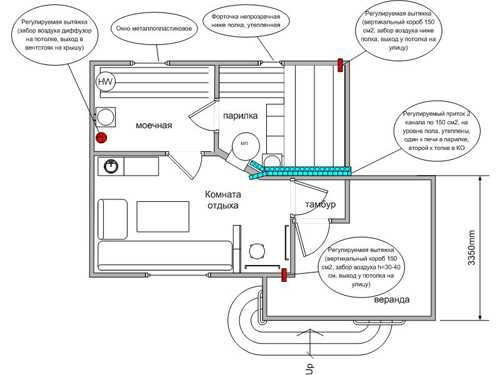

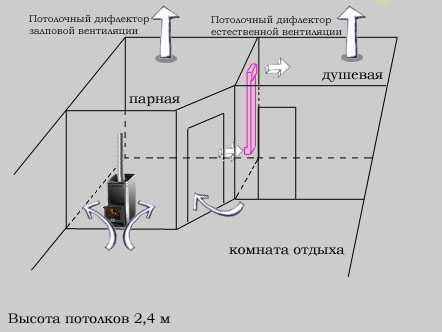

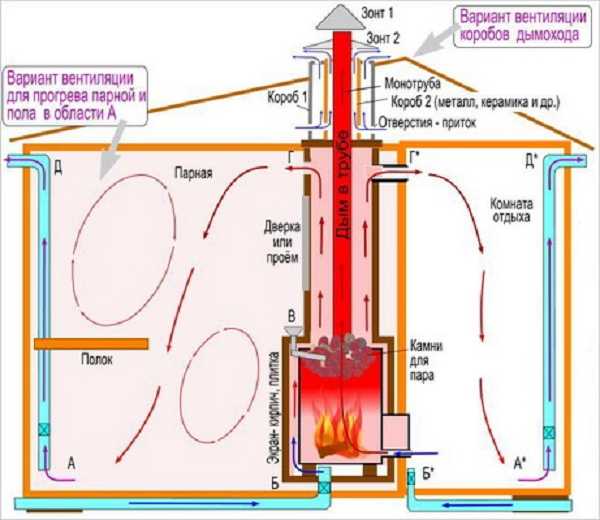

Устройство общей системы вентиляции всех помещений бани

Выполнение работ по установке систем вентиляции

По окончании проектных и расчётных операций осуществляется подготовка к монтажу оборудования. Самый простой вариант – естественный воздухообмен: в стенах в процессе выполнения строительных работ оставляются отверстия нужного диаметра. Весь монтаж вентиляции в бане сводится к установке металлических или пластиковых воздуховодов. Со стороны улицы на приточную часть устанавливается вентиляционная решётка.

Вытяжная часть комплектуется регулируемой заслонкой шибером. Место установки её определяется с учётом обеспечения оптимальных воздушных потоков с одной стороны и свободного доступа к ней. Электрические вентиляторы устанавливаются со стороны улицы, а органы управления — выключатели в помещениях с невысокой влажностью: предбанник или комнате отдыха.

В процессе использования бани действию высокой влажности подвергаются все строительные конструкции. Качественная вентиляция пола бани в подавляющем большинстве случаев наличием в цоколе отдушин. Через них к деревянному настилу поступает свежий воздух, который и позволяет хорошо его просушить. В некоторых схемах эти элементы являются приточной частью общей системы вентиляции.

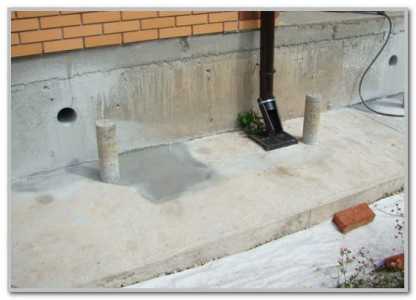

Отдушины в цоколе фундамента

Для того чтобы сделать вентиляцию в бане своими руками без привлечения специалистов, нужно выполнить ряд действий. Прежде всего, подбирается наиболее рациональная схема воздухообмена. В этом вопросе следует прислушаться к рекомендациям опытных специалистов. Общий совет: приточное отверстие должно располагаться как можно ближе к печи, а вытяжное — в дальнем углу.

Полностью процесс монтажа системы вентиляции можно посмотреть на предложенном видео

Просмотр поможет составить точное представление о последовательности проведения работ.

Практика показывает, что монтажные операции по установке элементов системы вентиляции сравнительно просты и могут быть выполнены своими руками без привлечения квалифицированных специалистов.

Вентиляция в парилке своими руками. Технология монтажа правильной вентиляции в бане

Качественная вентиляционная система — обязательный элемент парилки. Отсутствие или неправильная организация вентиляции в бане — опасны для здоровья человека. Правильно обустроенная система обезопасит людей от угарного газа и улучшит комфорт пребывания в помещении. Об особенностях и технологии монтажа вентиляционной системы в бане поговорим далее.

Характеристика правильной вентиляции для парилки

Правильная вентиляция в бане выполняет сразу несколько функций:

обеспечивает помещение кислородом;
улучшает комфорт от пребывания в парилке;
удаляет угарный газ;
позволяет экономически целесообразно расходовать дрова;
равномерно распределяет воздушные потоки;
защищает здание от образования плесени или грибка.

Самым оптимальный вариантом вентиляции в бане является приточно-вытяжной. Для этих целей обустраивают:

приточное отверстие — через них организуется приток свежего воздуха в парилку, устанавливается вентилятор с вентиляционной трубкой, дополнительный приток воздуха обеспечивается открытыми форточками или через дверь;
вытяжное отверстие — удаление нагретого воздуха из помещения, через топку, поддувала или приборы улучшающие тягу.

Для улучшения приточно-вытяжной системы вентиляции используют различные способы. Предлагаем ознакомиться с одной из самых эффективных вентиляционных систем:

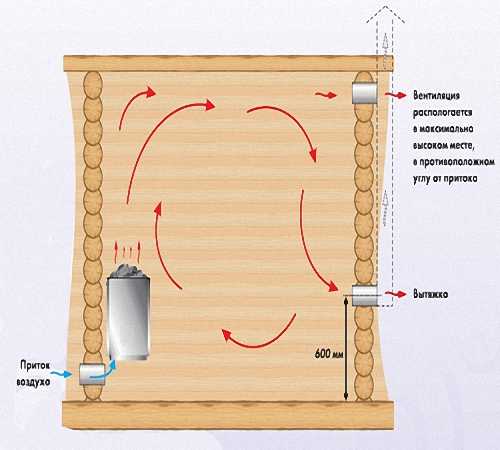

1. Приточные отверстия расположены снизу помещения, рядом с топкой.

2. Вытяжные отверстия строго на противоположной стороне сверху. Возможен вариант организации сразу двух отверстий для более качественного контроля воздуха.

3. Высота расположения вытяжного отверстия определяет уровень тяги. При низком вентиляционном отверстии, дополнительно усильте систему вентиляционной трубой.

4. С помощью специальных заслонок обеспечивается контроль подачи воздуха из помещения.

5. Обновление воздуха в парилке производится раз в 2-3 часа.

Кроме того, индивидуальные параметры вентиляционной системы определяются типом помещения, вариантом бани. Например, в русской бани, обновить воздух поможет периодическое проветривание. Кроме того, учитывается размер и место монтажа топки, в соотношении с данным параметром организуется два вида вентиляции.

Как сделать вентиляцию в парилке с отдельной топкой

Предлагаем вариант организации вентиляции в парилке, топка которой находится в соседнем помещении. Такая схема популярна в обычных русских банях. Для выведения топки в смежное помещение используют топочный тоннель. Среди преимуществ такого расположения печи отметим:

отсутствие мусора в парилке;
дверь в помещение открывается только при входе;
возможность монтажа жаропрочного стекла для любования открытым пламенем.

Для монтажа приточных отверстий в помещении используют два способа:

1. Обустройство вентиляционного канала в подпольном пространстве. Выведение его перед пред топочном помещении, установка вентиляционных решеток на канале.

2. Напольный подвод вентиляции.

На противоположную стену установите вытяжку, диагонально в соотношении с приточным отверстием.

Главное качество организации правильной вентиляции — приточные отверстия по площади должны совпадать с вытяжными.

Схема вентиляции в парилке с топкой внутри помещения

Если печь-каменка находится непосредственно в парилке, то организация вентиляции происходит иначе. В таком случае, воздушные потоки через поддувало решают вопрос с естественной вентиляцией. Данный метод уместен в том случае, если огонь в печи находится постоянно.

Если печная труба в бане отсутствует, а печь работает в кратковременном режиме, используют более совершенную вентиляционную систему. Ознакомьтесь с технологией обустройства вентиляционной системы в парилке:

1. Соорудите специальный кирпичный подиум, на котором устанавливается печь. С его помощью к печи подводится вентиляционный короб.

2. Уложите торцы, соорудите еще один короб из кирпичей. В итоге первая конструкция установлена кверху печного канала, а вторая — к двери парилки.

3. На смежной с обычной комнатой стене, соорудите дверцы в местах прохождения каменной кладки. Они прогревают соседнюю комнату, при необходимости.

4. На подиуме устанавливается печь, возможен вариант ее монтажа на уголке или на стальных картинах. Выполните отделку печи кирпичом, установите кирпичный экран, с двумя конвекционными задвижками.

5. Вытяжная вентиляционная система функционирует за счет печной топки.

Правильный монтаж вентиляционной системы основывается на правильной ее регулировке. Общие правила управления вентиляционной системой:

вначале топки печи все отверстия и приточные и вытяжные закрываются;
дождитесь увеличения температурного режима, затем отрегулируйте вентиляционные отверстия задвижками;
при необходимости в увеличении объема кислорода в помещении, откройте приточное отверстие;
по завершению работы, откройте створки, для более качественного проветривания парной.

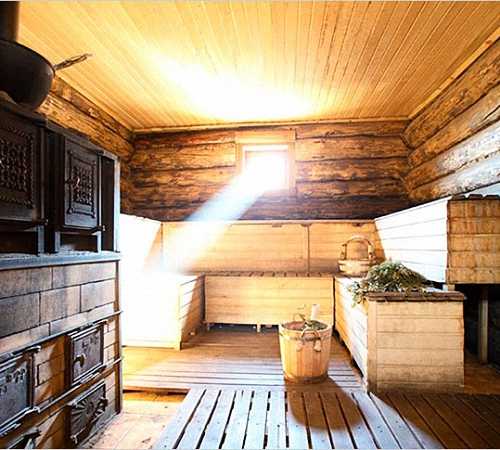

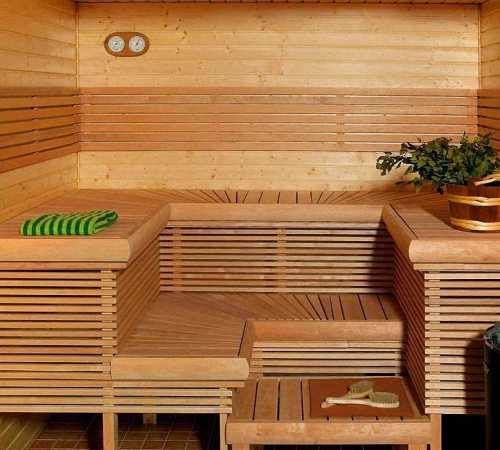

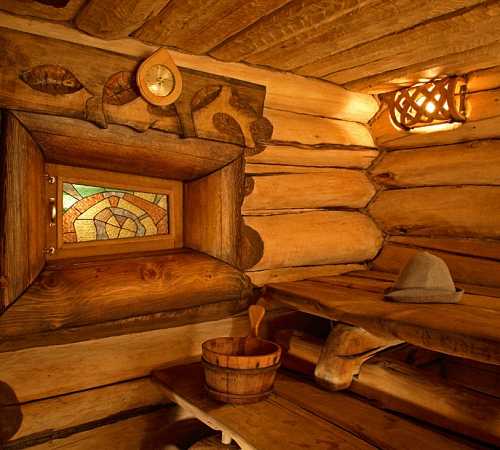

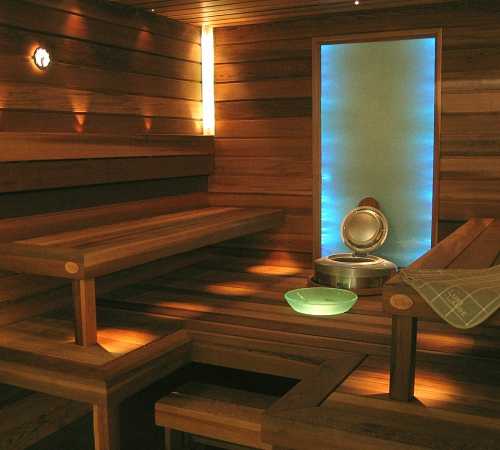

Вентиляции парилки фото:

Для определения температурного режима и влажности в помещении используйте специальные приборы. Измерить температуру поможет термометр спиртового или электрического типа. Учтите, что применение ртутного варианта категорически запрещено. Для определения уровня влажности воспользуйтесь гигрометром.

Принцип работы вентиляционной системы основывается на таких факторах:

растапливая печь, происходит постепенный нагрев воздуха и его выход через конвекционную дверь;
нижняя дверь остается открытой до полного прогрева печи;
закройте дверь снизу и работайте с верхним люком;
в процессе парения открывается только поддувало, установленное на коробе;
после использования парилки по назначению, хорошо проветрите помещение.

Устройство вентиляции в парилке своими руками

Основные функции вентиляционной системы в бане:

подача воздуха при проведении банных процедур;
высококачественная сушка помещения.

Вентиляционная система в бане не должна:

нарушать температуру помещения, в процессе принятия банных процедур;
разделять температурные потоки, то есть прохладный воздух находится ближе к полу, а теплый — сверху;
удалять неотработанный воздух из парилки.

Кроме того, отсутствие вентиляции приводит к появлению неприятного воздуха в помещении, образованию плесени и грибка, вредных для здоровья человека.

Выделим три основных вида вентиляции в парилке:

естественный вариант — подача воздушных потоков через разницу давления;
механический вариант — подача воздуха с помощью специальных механизмов, при измерении данных характеристик приборами;
комбинированный вариант — создание искусственного давления вентиляторами и вытяжками.

В помещении выделяют два вида транспортировки воздуха: приточный и отточный. Для этих целей оборудуют отверстие, расположенное диагонально, по отношению к приточному.

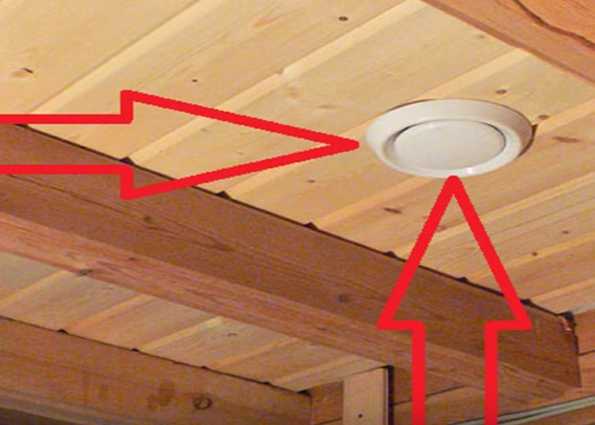

Не рекомендуется устанавливать вытяжное отверстие в парилке на потолке, данная вентиляционная система увеличивает время прогрева помещения. Рационально устанавливать вытяжку под потолком, дополнительно оборудовав на ней заслонку, для регулировки тяги.

Кроме того, обеспечьте вентилируемый пол в бане. Таким образом, увеличивается срок напольного покрытия, так как оно находится в постоянном контакте с водой. Рекомендации по обустройству напольной вентиляции:

1. В процессе монтажа фундаментного основания, обеспечьте вентиляцию полов, соорудите отдушины с цокольной части.

2. На противоположных стенах соорудите вентиляционные отверстия, обеспечивающие приток воздуха. Установите на них решетки, во избежание попадания грызунов.

3. Чистовой пол по уровню должен быть немного выше, чем расположено поддувало. Таким образом, оно будет функционировать в качестве вытяжки.

4. Устанавливайте деревянные доски с небольшим зазором, минимум в полсантиметра.

5. После принятия банных процедур, хорошо проветривайте помещение и сушите полы.

Еще один способ организации вентиляционной системы в бане — “По Басту”. В таком случае, свежий воздух попадает в помещение из подпечного пространства, а выхлоп — из отверстия, находящегося вблизи двери. Для этих целей соорудите выхлопной короб из дерева, внутри обшитый фольгой.

Под полом соорудите вентиляционный канал, радом с металлическим листом, предотвращающим попадание в него жара. Размер конструкции не должен превышать двадцати процентов. Регулировка притока свежего воздуха по такой системе выполняется довольно просто. Достаточно открыть вентиляционного отверстие и поддувало. Кроме того, удается избежать скопления неприятного аромата в парилке. Данный метод организации вентиляции уместен в том случае, если топка находится непосредственно в парилке.

Способы организации вентиляции в парилке своими руками

Предлагаем пять самых популярных схем организации приточной вентиляции в парилке:

Установите входное отверстие под печью на 50 см от пола, а выходное — с противоположной стороны на тридцать сантиметров от потолка. Принудительное движение воздушных масс обеспечивается вентилятором. Таким образом, удается обеспечить равномерный прогрев воздуха. Высота расположения первого отверстия регулирует силу тяги естественной вентиляции.

Два вентиляционных отверстия расположены на одной стене, обязательно напротив печи. Входное отверстие устанавливается на расстоянии тридцать сантиметров от пола, а выходное — тридцать сантиметров от потолка. Установите вентилятор в выходное отверстие, охлажденный воздух, попадая в помещение сталкивается с печью, нагревается и выходит наружу.

Расположите входное отверстие за печью, на расстоянии около двадцати сантиметров от пола. Входное отверстие устанавливается на такой же высоте, только вблизи потолка противоположной стены. Во втором отверстии устанавливают вытяжку. Принцип работы системы основывается на попадании охлажденного воздуха в парилку, прохождение через печь и вытягивание вторым отверстием.

Данный метод актуален для парилки с полом, на котором есть отверстия для стока воды. Входное отверстие устанавливают за печью, а выходное — является трубой для стока, через которую воздух выводится наружу.

Актуален для бани с постоянно работающей печкой. Входное отверстие обустраивают напротив печки, а поддувало с дымовой трубой выполняют функцию выходного отверстия

При необходимости повышения температуры в парилке, достаточно закрыть все заглушки. После принятия банных процедур, они снимаются. Данные схемы вентиляции вполне реально организовать самостоятельно, без покупки дорогостоящих приборов и особых материальных вложений.

Как выполнить пароизоляцию парилки своими руками

Пароизоляция в парилке позволяет поддерживать оптимальную температуру помещения. Создать качественную пароизоляцию помогут специальные материалы в виде паронепроницаемых пленок, утеплителя и гидроизоляции. Пленка обеспечивает защиту утеплителя от проникновения водяной пары, не пропуская при этом влагу, которая находится в горячем воздухе.

Качественно обустроенные пароизоляция и вентиляционная система увеличивают срок службы самого помещения и его внешней отделки. Так как горячий воздух поднимается кверху, прежде всего, качественно пароизолируйте потолок.

Для этих целей используйте лахи, доски, толщиной около 6 см. Сверху они закрываются фольга на основе алюминия, картоном с повышенной плотностью или вощеной бумагой, пропитанными олифой. После фиксации одного из этих материалов, потолок отделывают глиной и утепляют.

Кроме того, пароизолировать потолок поможет обрезная доска. На доски устанавливается пропитанный олифой картон, который далее обшивается деревянной вагонкой.

Плиты из пенополистирола — современная замена мягкой глине, отличаются хорошими теплоизоляционными и эксплуатационными характеристиками.

В качестве пароизоляционных материалов для стен парилки используют:

рубероид;
фольгу из алюминия;
пергамин;
пленку на основе полиэтилена.

Пергамин и рубероид для теплоизоляции парилки используют редко. Это объясняется тем, что при сильном нагреве, они выделяют токсичные вещества и неприятные ароматы. Парилка пароизолируется специальными фольгированными материалами. Выделяют комбинированные методы паро- и теплоизоляции. Например, полипропилет НПП, среди его преимуществ отметим:

отличное противодействие влаги;
стойкость перед повышением температуры;
ламинированное покрытие предотвращает развитие плесени и грибка;
комбинированная теплопароизоляция.

Кроме того, возможен вариант применения рулонной пароизоляции в виде рулонной фольги или стекловолокнистых плит. Для заделывания стыков между пароизоляционными материалами, используйте фольгированный скотч.

Плиты устанавливают на потолке с небольшим компенсационным зазором в 20 мм. Таким образом, снижается воздействие влаги на эти участки. Учтите, что пароизоляция в парилке должна быть надежно спрятана за основным отделочным материалом, а качественная вентиляционная система является ее дополнением.

Вентиляция в парилке видео:

Статьи по теме

Источники: http://www.portaltepla.ru/banya-i-sauna/ventilyaciya-v-bane-shema-i-ustrojstvo/, http://proekt-sam.ru/banya-bassein/ventilyaciya-bani.html, http://strport.ru/bani-sauny-i-basseiny/ventilyatsiya-v-parilke-svoimi-rukami-tekhnologiya-montazha-pravilnoi-ventilya

v-banyu.ru

схема и устройство системы; как сделать вентиляцию в парилке русской бани или сауны

Русская баня или сауна – прекрасный способ поправить здоровье, снять усталость и отдохнуть от повседневной суеты. Но для того, чтобы польза от бани была максимальной, а сама она служила долгие годы, необходима хорошо продуманная система воздухообмена. Вентиляция бани достаточно непростая задача и связано это с необходимостью хорошего воздухообмена и при этом поддерживать нужную температуру и влажность.

И прежде всего, это относится к вентиляции в парной русской бани или сауны. Их вентиляция имеет немало общего, но есть и различия, связанные со способом нагрева воздуха. Если в русской бане нагрев происходит за счет влажного воздуха, то в сауне применяется сухой способ нагрева. Воздухообмен в предбаннике, бассейне и душевой выполняется по обычной схеме для помещений с повышенной влажностью.

Устройство вентиляции в бане и русской парной: как составить схему вентиляционной системы?

Выражение «с легким паром» появилось не случайно. Это желают всем любителям и ценителям старинного способа оздоровления. Им хорошо известно состояние, когда на смену усталости и вялости приходит бодрость тела и духа. Для того чтобы обеспечить такую подзарядку необходимо знать, как сделать вентиляцию в бане. Ведь основное условие для «легкого пара» — это приток нужного объема свежего воздуха. При этом совместная работа вентиляционной системы и печи должны обеспечивать поддержание высокой температуры.

Кроме того, как уже говорилось, вентиляция в деревянной бане продлевает жизнь строению и схема вентиляции должна обеспечить отвод излишней влажности после окончания банных процедур. Конечно, для отделки используют влагостойкие сорта древесины (лиственницу, ольху, осину и т.п.), но и им излишняя влажность на пользу не идет.

Особенностью устройства вентиляции в парной является нижнее расположения вентиляционных решеток для притока свежего воздуха и более высокое расположение решеток для вытяжки. Вентиляционные решетки приточной системы располагаются либо в полу, либо в нижней части стены (не выше 0,5 м от пола). При этом расположение приточных решеток должно обеспечивать подачу свежего воздуха непосредственно на печь. Некоторые схемы предусматривают приток воздуха из подпольного пространства сразу в нижнюю часть печи с последующим прохождением по внутренним каналам.

Такая организация вентиляции в парилке бани является наиболее эффективной, но одновременно и самой сложной. Здесь потребуется правильный расчет, хорошие строители и опытный печник. Многие идут по более простому пути: создают упрощенную систему вентиляции и устанавливают покупной нагревательный прибор. Конечно, и это неплохо, но настоящий «легкий пар» можно получить только по «классической» схеме.

Важным условием создания вентиляция в парной своими руками является правильная вытяжка. Она должна быть рассчитана так, чтобы с одной стороны поддержание нужной температуры не потребовало большого расхода топлива или электричества, а с другой стороны, чтобы не происходило застаивание воздуха. Многие располагают вентиляционную решетку для вытяжки наверху, но это приводит к необходимости постоянного подогрева воздуха. Лучше если вытяжка будет находиться в дальнем от печи углу на высоте не более 1 метра. Это позволит выводить наружу «отработанный» воздух, который скапливается ближе к поверхности пола.

Вентиляция сауны: нужная ли она, и чем отличается ее устройство от системы в деревянной бане?

У приточно-вытяжной вентиляции в сауне схема во многом напоминает устройство воздухообмена в русской бане. Имеющиеся отличия связаны с меньшей влажностью воздуха. Минимальное содержание водяного пара влияет на равномерность распределения тепла по всему объему помещения, а так же на отвод из помещения «отработанного» воздуха.

Как известно, воздух плохой проводник тепла и при минимальной влажности надо особенно тщательно продумать схему вентиляции в парной сауны и направить воздушные потоки таким образом, чтобы они равномерно распределяли тепло по всему объему. В большом помещении, особенно имеющим сложную конфигурацию, это сделать труднее. Этим объясняется, почему парные саун имеют более скромные размеры, чем парилка в русской бане и чаще всего квадратную или слегка вытянутую прямоугольную форму.

Сухость воздуха влияет и на систему вытяжки. Если в русской бане оптимально производить забор для отвода воздуха на высоте до 1 метра, то при устройстве вентиляции в сауне своими руками вытяжные решетки монтируют наверху. Хотя расположение на горизонтальном плане остается тем же – на противоположном от печи участке стены. Воздух в сауне нагревается до более высокой температуры, а учитывая его сухость, отток происходит быстрее. Для уменьшения расходов на прогрев парилки на вентиляционные решетки вытяжной системы устанавливают заслонки, которые регулируют скорость оттока воздуха.

Однако при наличии дровяного отопления в сауне надо соблюдать определенную осторожность. Если излишне увлечься поднятием температуры в парной и закрыть заслонки, то при наличии плохо рассчитанной или неправильно сложенной дровяной печи появляется определенный риск образования повышенной концентрации угарного газа, и такая банная процедура уже не будет полезной.

gidpostroyki.ru
