Печка в гараж своими руками — варианты на отработке, дровах, электричестве. Печь на отработке и дровах

ПЕЧЬ, ПРАКТИЧЕСКИ НА ВСЕМ (НА ДИЗ.ТОПЛИВЕ, НА ДРОВАХ, НА МУСОРЕ, НА ОПИЛКАХ, НА ОТРАБОТКЕ)!

Уже очень давно собирался изготовить такую универсальную печь: Работающую как на дровах, так и на мусоре, на пеллетах и опиле, а также на отработке и солярке.

Общая концепция вот такая:

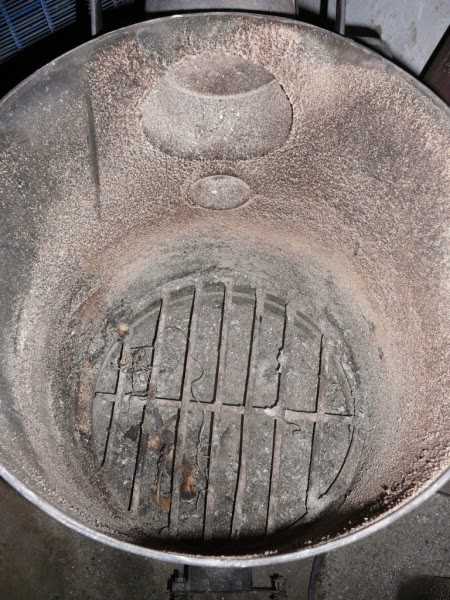

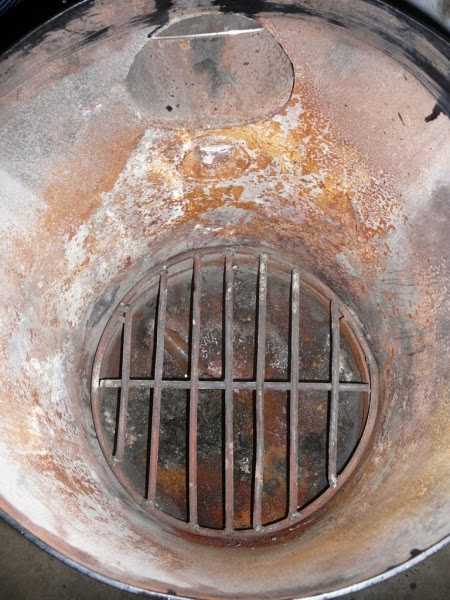

1. Дрова, мусор. Обычная буржуйка, поддувало, колосник, загрузка с верху.

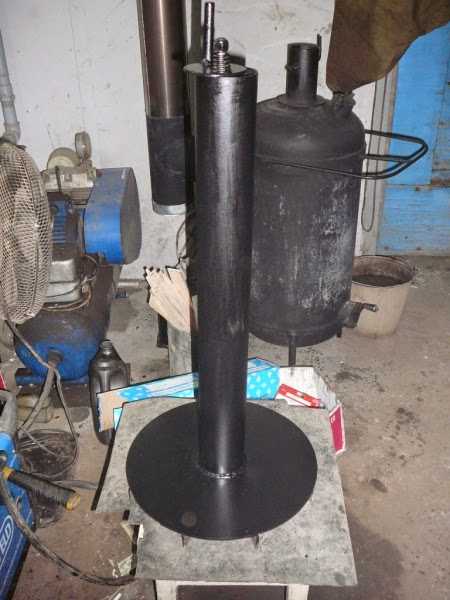

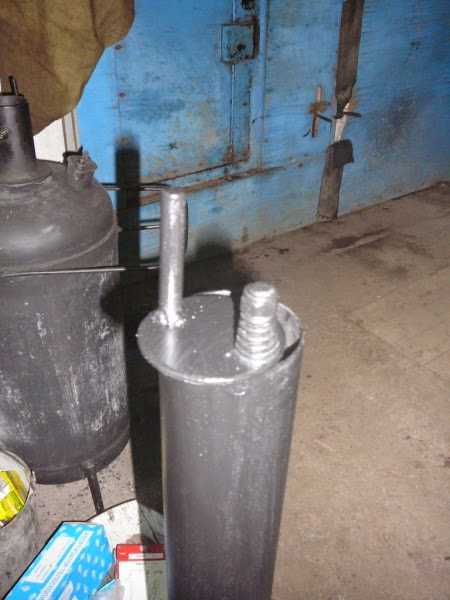

2. Пеллеты, опил. Топливо горит в тонком слое, под поршнем, воздух подается по центральной трубе, подача воздуха регулируется заслонкой. По мере выгорания топлива поршень опускается вниз, под собственным весом (конструкция позаимствована у Бубафони).

3. Отработка, диз. топливо. Подача нижняя, разделение на первичную и вторичную камеру, центральная труба подачи воздуха с отверстиями и заслонкой в верхней части.

РЕАЛИЗАЦИЯ ИДЕИ.

1. Вариант на твердом топливе

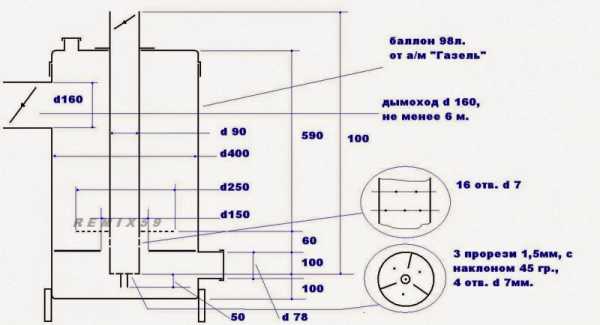

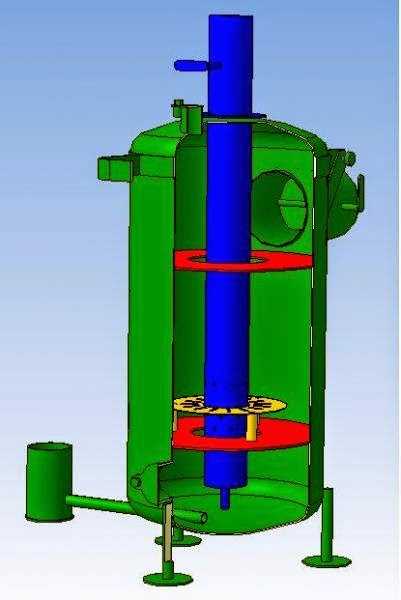

Для реализации идеи выбрал 100-литровый, баллон от а/м "Газель, его размеры: d-400мм., L-850мм.

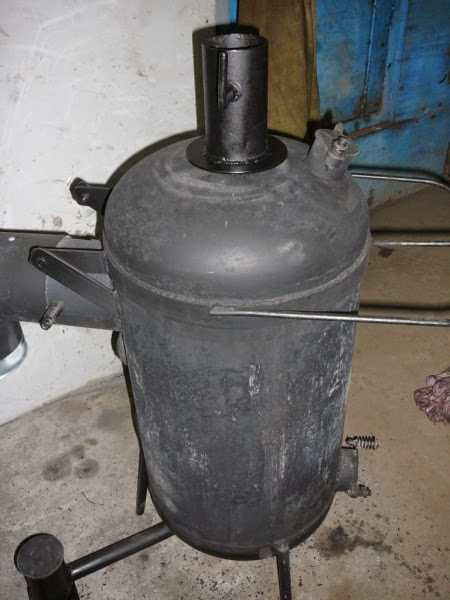

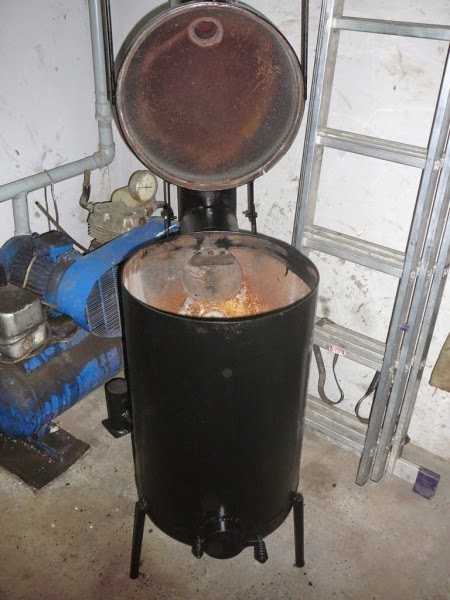

И вот вариант первый, на дровах и всяком мусоре:

Горит все, с помощью заслонок на дымоходе и в низу печи можно управлять горением, если не увлекаться большим количеством загрузки, при открывании крышки, для добавления топлива, дым уходит в дымоход, его нужно открыть полностью перед этим. Не нужно увлекаться большим количеством пластика, он горит, как ведро бензина, класть его нужно понемногу. Всю предыдущую неделю жгли накопившийся мусор, свой и соседей, получилась целая неделя халявного тепла. Напомню - бокс 70 кв.м., высотой 3,7м., утепленный.

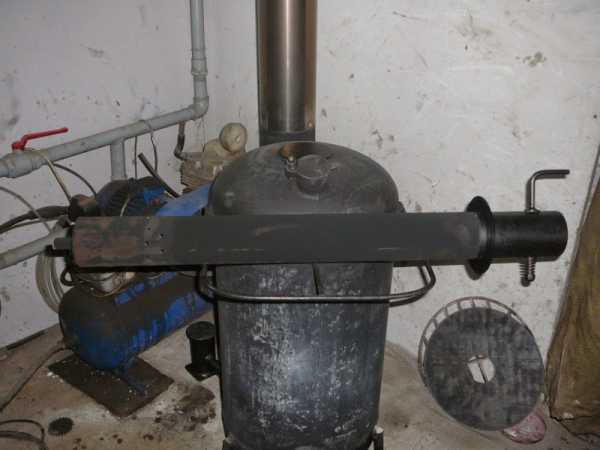

2. Вариант на отработанном масле

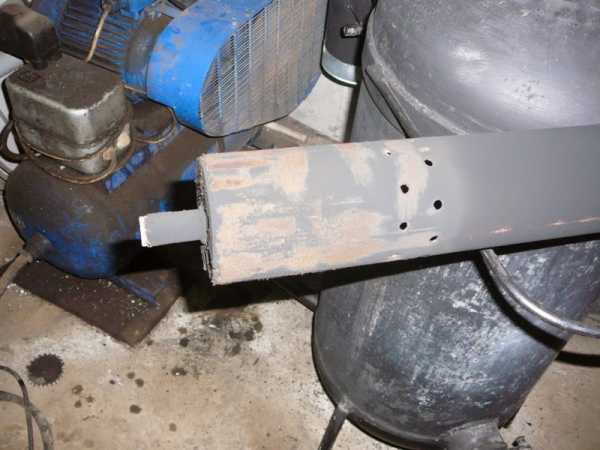

Второй вариант, на отработке: Заработал сегодня, расходует 1л. отработки в час, отлично греет. На фото, после 4-х часов горения. Сразу открою секреты конструкции: Разжигается через нижний лючек, потом он прикрывается, остается щель 1,5-2 см, по мере разогрева лючек закрывается полностью, работает без наддува, мощность регулируется заслонкой на верхнем конце подающей трубы. На всех режимах горение бездымное, стабильное, с легким шипением.

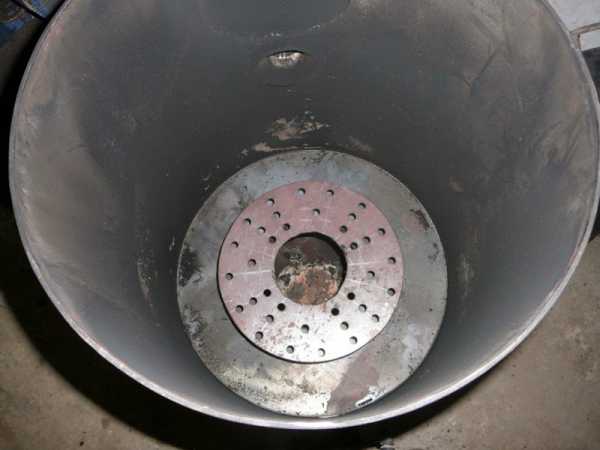

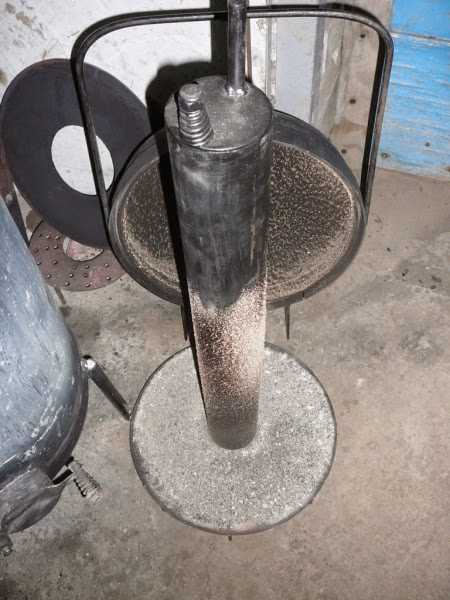

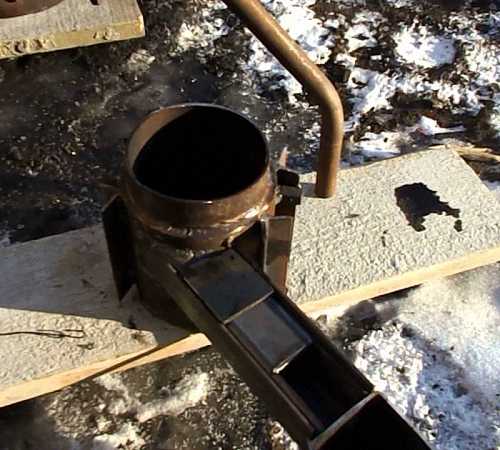

3. Вариант на опилках и всяком мусоре

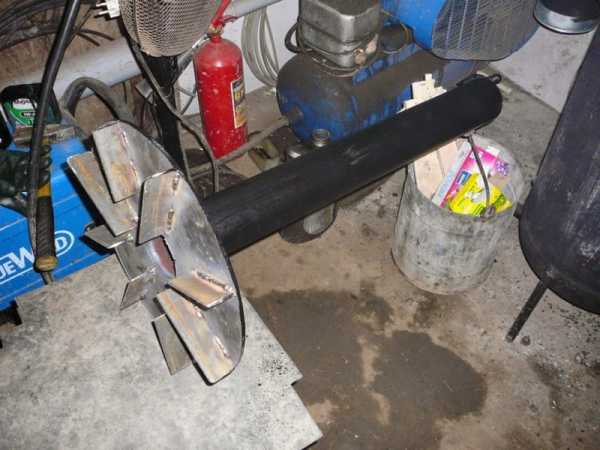

Печь заправляется самым плохим видом топлива- мелким опилом, естественной (уличной) влажности, опил не уплотнялся, а просто засыпается до уровня трубы дымохода, поджигать его можно с помощью 1-го литра отработки, 200 гр. бензина залитых в трубу и куска газеты. Загорание произходит без хлопков, заслонки на дымоходе и подающей трубе надо полностью открыть, горение проходит очень слабо, в течении 5-ти часов. Тепла выделяется не много(100-120 град печь и труба) дым из трубы белого цвета.

http://pechkaotrabotka.narod.ru/pechnatoplive.html

Скачать бесплатно чертежи печи на отработанном масле с описанием сборки

stroyka-24.blogspot.com

Экономичная печь на отработке своими руками

Очень часто в хозяйских постройках или домах, где проживают периодически, требуется установить экономичную печь. Доступным и бюджетным вариантом является печь – буржуйка на отработанном топливе. Настоящие хозяева быстро придумали, как пустить масло в дело и придумали отопительную систему, работающую на энергоемком топливе. Данное сырье сгорает, отдавая много тепла и отдает минимум сажи или копоти в помещение. Печь и способ отопления – максимально удобный вариант для обогрева многих хозяйственных построек, как гаражи, сараи, теплицы или загоны для животных.

Печь на отработке своими руками
Положительные и отрицательные стороны использования отработки топлива
Печь на отработке своими руками, чертежи
Печь на отработке из газового баллона, выполненная своими руками
Печь для гаража на отработке своими руками
Печь на отработке капельного типа своими руками
Печь на отработке и дровах своими руками

Печь на отработке своими руками

Конструирование данной печки несложное и при наличии инструментов и материалов можно изготовить ее за несколько часов. Что касается сырья, то у автомобилистов утилизация отходов солярки, переработанного масла и других горючих материалов, является большой проблемой. Решение применять отходы переработки из автомобиля для отопления того же гаража или других построек является прекрасным решением, которое принесет двойную пользу. Дармовой материал, являющийся к тому же и практически безопасным для окружающей среды – идеальное решение. Осталось только сделать печь и применять топливо дважды, по назначению и как вторсырье. Взять использованное сырье можно в большом количестве на станциях техобслуживания и автопредприятиях. Там порой даже оплачивается утилизация переработанного сырья.

Положительные и отрицательные стороны использования отработки топлива

Самым главным преимуществом работы печки на отработке, сделанной своими руками, есть высокая экономичность. Отработка – практически бесплатное топливо, приобрести которое можно за чисто символическую сумму. Коэффициент полезного действия котельной установки не менее семидесяти пяти процентов. Это не самые высокие показатели, но и не маленькие. Среди преимуществ отопления при помощи экономичных печей на отработке, можно выделить такие параметры:

теплоотдача данного типа обогрева соизмерима с электрическим обогревателем, мощностью пятнадцать киловатт. Средний расход топлива – один литр в час;
за пятнадцать минут нагоняется высокая температура и прогревается помещение среднего размера;
в ход пойдет любая отработка, это может быть трансмиссионное, амортизационное или моторное масло;
конструкцию можно использовать при любых температурных режимах, низкая температура не повлияет на качество работы печи;
чтобы сделать такую отопительную систему не нужны особые навыки, достаточно владеть сваркой и слесарными умениями;
плоский верх печи позволяет готовить пищу на ней;
сооружение достаточно мобильное и может быть перемещено в любое удобное место;
сжигание отходов топлива можно назвать условно экологичными, но вред для окружающей среды минимальный;
печь можно врезать в отопительную систему.

Что касается минусов данного варианта, можно выделить такие:

чтобы исключить попадание угарного газа и дыма в помещение, необходимо изготовить достаточно длинный дымоход и хорошо изолировать его;
следует заниматься чисткой котельной установки и дымохода не реже, чем каждые десять дней;
вопрос хранения масла в зимний период требует заблаговременного решения, чтобы отработка не замерзла, его необходимо хранить в теплом месте или закапывать в грунт ниже полосы промерзания;
тепло не накапливается, в помещении комфортная температура пока топится печь;
для соблюдения техники безопасности необходимо приобрести огнетушитель и хранить его недалеко от выполненной собственноручно печи.

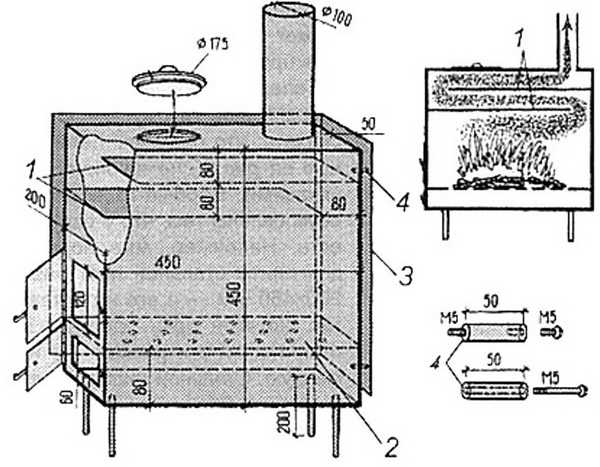

Печь на отработке своими руками, чертежи

При принятии решения соорудить отопительный прибор на отработке собственноручно, необходимо продумать, какой тип сооружения будет. Известны три варианта отопительной системы на использованном масле:

Пиролизная горелка – изготавливается из листов металла или уже готовых трубок, баллонов, из себя такая система представляет два закрытых резервуара, соединенных между собой с помощью трубы. В нижний резервуар заливается отработанное масло, которое выделяет пары, те в свою очередь горят, распространяя тепло. Температуру можно регулировать, увеличивая или уменьшая поступление кислорода.
Конструкция с встроенной вентиляцией – специально приспособленный вентилятор подает воздух во второй отсек, это позволяет осуществлять процесс топки результативнее, тепло распространяется по всей комнате.
Конструкция с капельной подачей отработки – такая модель идентична принципу работы дизельного двигателя и является наиболее экономичной, но в то же время и самой сложной в изготовлении. В продаже имеются заводские аппараты и лучше приобрести готовую конструкцию. Данный тип печи довольно требовательный к качеству топлива и к его температуре.

Вариантов изготовления печи много, но при любой вариации, необходимые части отопительной системы такие:

топливный бак или камера сгорания;
камера дожигания;
воздушная заслонка;
патрубок дымохода;
подача первичного воздуха;
отверстие для вторичного воздуха;
ножки.

У печки на отработке есть положительные и отрицательные стороны. Из плюсов можно выделить такие моменты:

экономичность – невысокий расход топлива;
легкость в изготовлении – сделать такую конструкцию можно за день;
энергетическая независимость – топить печь можно в любое время сколько необходимо, без привязки к газу или электричеству;
многофункциональность – печь отапливает помещение, при помощи отработки можно нагреть воду или приготовить пищу.

Минусами таких конструкций есть то, что:

трубы для дымохода должны быть установлены только строго горизонтально с высотой трубы не меньше четырех метров;
необходимо регулярно очищать дымоход.

Но не следует забывать о мерах предосторожности при использовании самодельных отопительных конструкций:

в кипящее масло не должна попадать вода;
во время работы отопительной системы необходимо аккуратно совершать дозаправку топлива;
не использовать такой вариант отопления в комнатах с затрудненным доступом свежего воздуха;
не бросать прибор без контроля на долгий период времени.

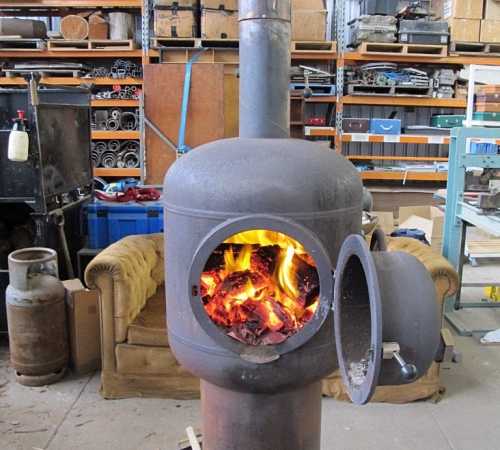

Печь на отработке из газового баллона, выполненная своими руками

Если в хозяйстве есть газовый баллон, его можно применить для изготовления самодельной печи на отработке. Благодаря толстым стенкам баллона, печь сможет долго функционировать, не прогорая. Форма баллона является идеальной для конструкции котельной установки. Для изготовления печи, понадобится:

Для этого необходимо взять любой баллон объемом в пятьдесят литров. Толщина материала не должна превышать полтора сантиметра, иначе стенки не могут полноценно прогреваться и печь будет работать неправильно.
Понадобится лист металла такой же толщины –до полутора сантиметров.
Дымоходная труба должна быть не короче четырех метров, диаметром от десяти сантиметров.
Труба для горелки лучше всего диаметром десяти сантиметров и длинной до тридцати пяти сантиметров.
Для ножек потребуется металлический уголок или трубка.
Из инструментов понадобится рулетка, дрель, болгарка, сварочный аппарат, электроды.

До начала работы баллон нужно освободить от остатков газа и тщательно промыть на улице. Даже если баллон кажется пустым и долгое время не использовался, следует соблюдать технику безопасности.

Баллон фиксируется для удобства и начинается работа по изготовлению печи.

Низ баллона - нижняя камера сгорания, высота данной части конструкции – около двадцати сантиметров, верхняя камера будет примерно такого же размера. К нижней части привариваются ножки из подручных материалов: уголка, трубок.

К отверстию люка верхней камеры приваривают перегородку, варится она как можно ближе к месту расположения дымохода, ее задача – задерживать в резервуаре разогретый дым.

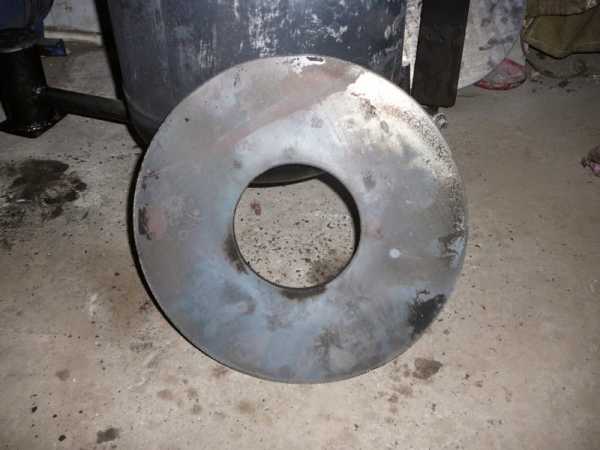

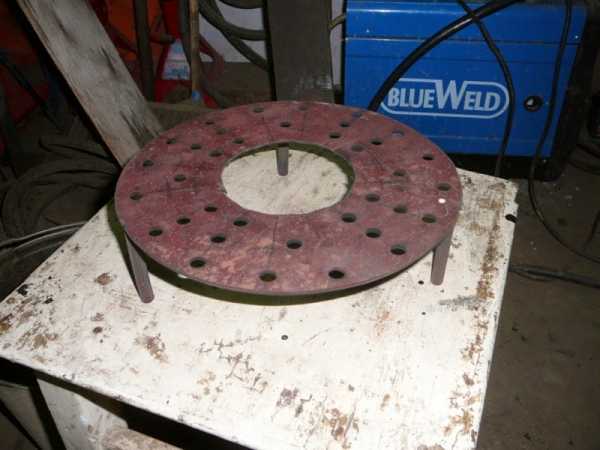

После этого, нужно вырезать два круга, для этого используют металлические листы. Пойдут круги для крышки нижней камеры и для дна верхней камеры. В каждой из крышек делают отверстия по десять сантиметров в диаметре. Для нижней камеры отверстие располагается по центру, для верхней – ближе к краю по диаметру трубки для горения. В нижней крышке необходимо сделать отверстие около шести сантиметров в диаметре, оно необходимо для заправки топлива. У отверстия должна быть заслонка наподобие дверного глазка, с возможностью отодвигаться и устанавливаться на место.

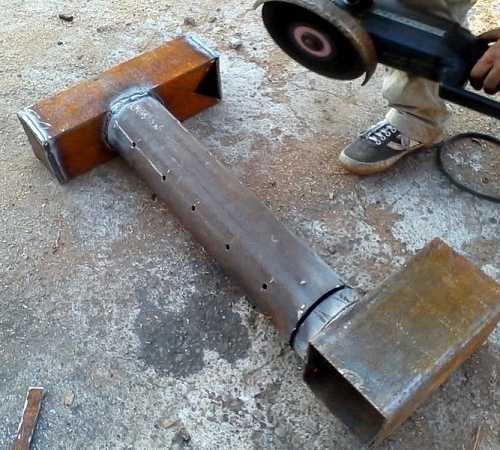

В соединительной трубке сверлится сорок восемь отверстий – это камера дожигания, в которой пары отработки смешиваются с кислородом. Чтобы внутри конструкции не собиралась сажа и копоть очень быстрыми темпами, нужно прошлифовать внутренние части агрегата.

В подготовленное заранее отверстие приваривают соединительную трубку.

В камере сверху делают отверстие для дымоходной трубы, важно, что она должна располагаться строго вертикально, иначе хорошая тяга не обеспечится.

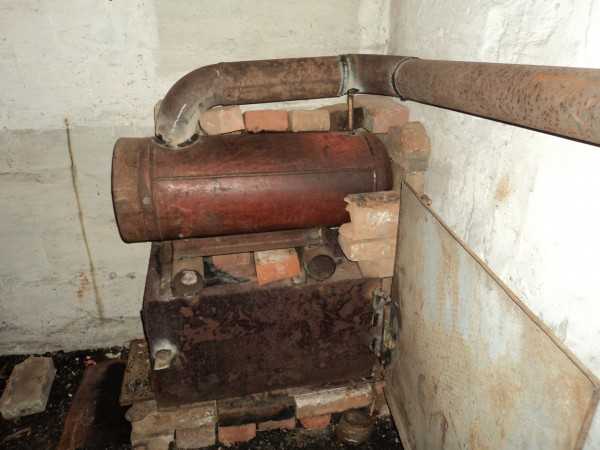

Печь для гаража на отработке своими руками

К классической конструкции можно присоединить дополнительные фрагменты и усовершенствовать печь. Мастера советуют попробовать такие дополнения:

Одним из недостатков такой печи, считается быстрое охлаждение после прекращения процесса горения, чтобы воздушный обогрев был эффективнее, специалисты советуют изготовить теплообменник. Такое инженерное решение повысит коэффициент полезного действия печи и сможет результативнее обогревать помещение.
Если соорудить рефлектор и сделать отвод трубы с подачей теплого воздуха в соседнее помещение, можно обогревать дополнительные комнаты.
Чтобы печь выполняла функции бойлера, необходимо приварить бак для воды, который будет прогреваться от печи.
Дополнительный резервуар с автоподачей масла поможет продлить период работы печи.

Покрасить конструкцию можно с помощью смеси жидкого стекла и алюминиевой пудры.

В гараже такая система отопления будет настоящей находкой, это поможет решить вопрос утилизации отработанного масла и обогрева помещения без высоких материальных затрат.

Как изготовить печь на отработке своими руками, можно посмотреть в видео. Там подробно рассказано, как сделать печь на отработке своими руками.

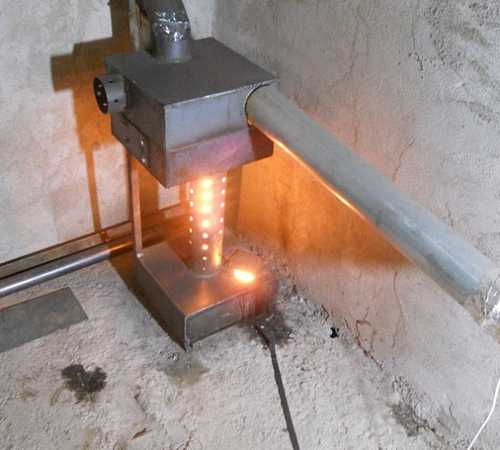

Печь на отработке капельного типа своими руками

Печь на отработке капельного типа изготавливается так же, как и описанные выше. Отличительной чертой такой конструкции является капельная подача горючего. Из внешнего бака при помощи капельницы подается масло. Чаще всего печь такого типа изготавливается из фреонового баллона при условии целостности игольчатого клапана. Внизу баллона вырезается отверстие для заливания использованного масла, необходимо сделать его таким размером, чтобы залив отработки из канистры был удобным. Если над отверстием расположить мелкую сетку, она сможет отфильтровывать заливаемые материалы. Так как резервуар для масла расположен выше уровня отопительной системы, следует приварить приспособления для подвеса бачка.

Для печи капельного типа идеально подойдет баллон из под газа. Изготавливается такой тип печи аналогично другим, ранее описанным.

Для правильного изготовления печи на отработке своими руками, необходимо внимательно рассмотреть все чертежи. В них подробно и детально описан алгоритм действий и этапность работы.

Но изготовление печи капельного типа на отработке своими руками достаточно непростое и если нет навыков такой работы, нужно внимательно изучить видео и чертежи данного варианта отопительной системы. Если нет уверенности, что все получится или нет достаточного запаса материала инструментов, можно приобрести агрегат заводского изготовления. Все правильно рассчитать и сделать оборудование безопасным – непросто.

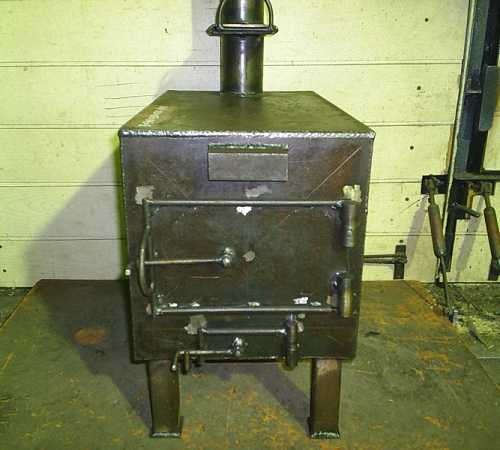

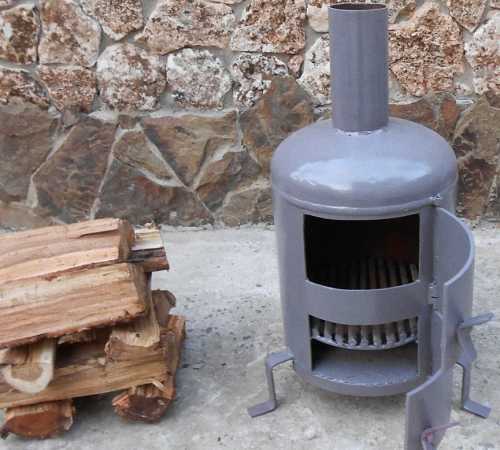

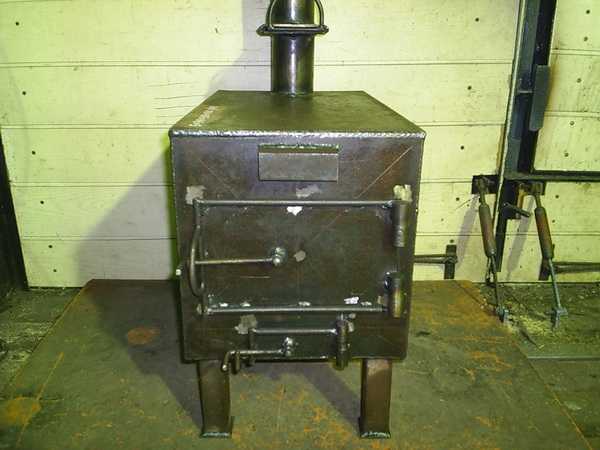

Печь на отработке и дровах своими руками

Печь на отработке и дровах своими руками или как ее называют – комбинированная – простое и высокоэффективное приспособление для отопления помещений. Комбинированные печи объединяют два важных принципа – высокую теплоэффективность и простое внутреннее строение. Такие печи – идеальный вариант для отопления нежилых помещений без больших экономических затрат.

Есть три способа изготовления устройства:

самый простой способ – из стальных листов или баллонов;
устройства с принудительным нагнетанием воздуха;
устройство капельного типа.

Как уже отмечалось, изготовить последний вариант доступно только тем, кто обладает определенными навыками.

В комбинированной печи масло подается сверху, а дрова горят внизу.

Такой вариант печи – комбинированной – требует разумного использования. Грамотная эксплуатация должна проявляться в умении заправлять и разжигать отработку. При условии, что печь самодельная, необходимо особенно тщательно следить за правилами использования конструкции.

Дозаправка производится через приспособленное для этого отверстие, разрешено дозаправлять на две трети от нормы. Разжигается печь при помощи опилок, смешанных с отработкой. Для облегчения розжига используют бумагу.

Комбинированная печь становится все более популярной для отопления небольших хозяйственных построек. Это обусловлено дешевизной материала и высокой теплоотдачей. Но если говорить о сравнении печи на отработке и комбинированного варианта отопления, то первый вариант – дешевле и доступнее.

Изготовить печь на отработке под силу любому мастеру и если есть возможность покупать сырье, то данный тип отопления нежилых помещений экономически выгодный и удобный.

strport.ru

Печка в гараж своими руками

С появлением водяного отопления и электричества, необходимость в применении печей отпала. Но, там, где нет возможности провести водяное отопление и получить доступ к магистральному газу, печи все еще актуальны.

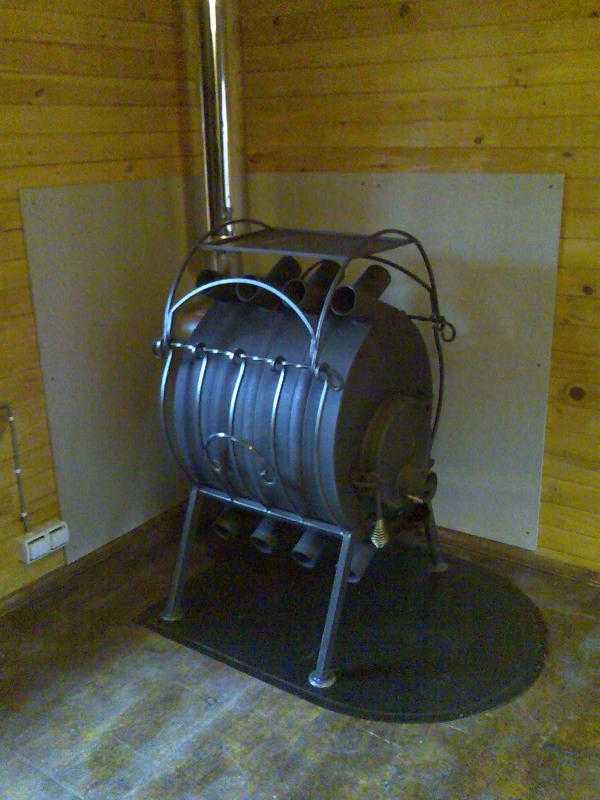

Печь на дровах или газогенерация в действии

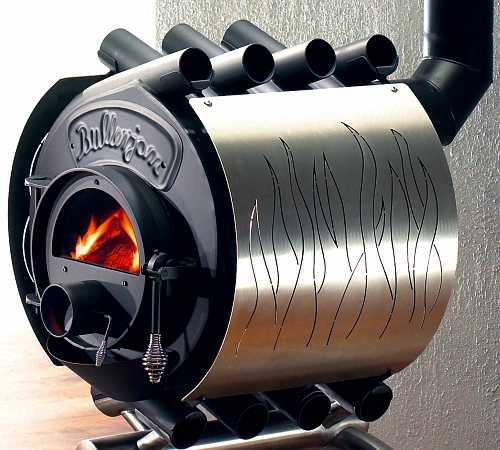

Газогенераторная печка в гараж своими руками состоит из 2-х отсеков: нижнего — камеры газификации и верхнего — камеры дожигания газов. Особенность газогенераторных печей заключается в том, что печные газы попадают в отсек дожигания, где они и сгорают, значительно увеличивая общие показатели КПД.

Через корпус (снизу - вверх) печи проходят трубы с соплами, открытыми снизу (забирают холодный воздух) и сверху (отдают воздух нагретый). Другой вариант - когда корпус окружен полыми кожухами, также образующими зазор для прохождения воздуха.

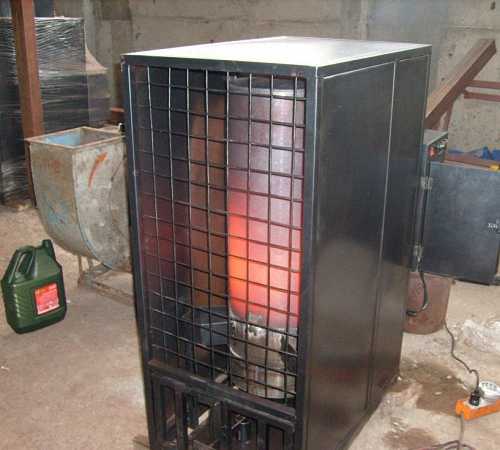

Печь на отработке

Печь выделяет тепло за счет сгорания («отработки»), и главное преимущество ее использования — дешевизна топлива. Печь представляет собой простой агрегат, работающий без капельницы и форсунки.

Такая печка в гараж, своими руками сделанная, состоит из двух емкостей, соединенных перфорированной трубой. На верхней плоскости располагается отверстие с крышкой, а нижняя емкость служит топкой и топливным бачком. Контролировать процесс горения можно при помощи открытия крышки.

Чем топить?

Газогенераторные печи и печи на отработке работают практически на всех видах твердого топлива – древесных отходах, дереве, картоне, буром угле. Если произведенная печка в гараж своими руками топится каменным углем, то его советуют смешивать с другими видами топлива.

Дело в том, что у этого сырья слишком высокий уровень тепловыделения — температура горения дерева, например, составляет 800-900°С, тогда как антрацита — 900-1200°С. Металл корпуса печки на это не рассчитан, и печь может просто «прогореть». Для снижения температуры, внутри топочной камеры каменный уголь надо «разбавлять» другим видом топлива (не менее чем на 50 %).

Длительной теплоотдачи можно достичь при использовании крупных круглых поленьев, заполняющих топку от задней стенки до дверцы. Только максимальное заполнение нижней камеры гарантирует непрерывную работу печи в течение 5—12 часов.

Хорошие результаты дают также брикеты из прессованных древесных отходов разных пород дерева. Брикеты пользуются большой популярностью среди покупателей топлива, их легко хранить и использовать.

Электрические обогреватели

Электрические обогреватели бывают низкотемпературными и высокотемпературными. Предназначаются они, в основном, для помещений с потолком выше 2,5 м, поскольку греют до 200°С и выше.

Выбирая модель обогревателя, следует помнить об ограничении по мощности: в тесном гараже разместить сверхмощную модель нельзя, поскольку будет, в прямом смысле слова, «припекать». Конечно, для здоровья это не вредно, но некоторый дискомфорт гарантирован.

К недостаткам таких обогревателей относят их большие размеры. Собираясь использовать обогреватель в качестве основного источника тепла, Вам нужно обязательно учитывать его габариты.

Помните о необходимости использования специального датчика, реагирующего перегрев воздуха и выключающего агрегат по мере необходимости. Очень важно, чтобы данное приспособление размещалось на стене не менее чем в 1,5 м. от самого обогревателя, ведь при соблюдении нужного расстояния, его показатели будут точными, в отличие от градусников радиаторных.

Устанавливать печь нужно по всем правилам теплотехники.

wikiteplo.ru

Универсальная печь, практически на всех видах топлива.

Уже очень давно собирался изготовить такую универсальную печь: Работающую как на дровах, так и на мусоре, на пеллетах и опиле, а также на отработке и солярке. Общая концепция вот такая: 1. Дрова, мусор. Обычная буржуйка, поддувало, колосник, загрузка с верху. 2. Пеллеты, опил. Топливо горит в тонком слое, под поршнем, воздух подается по центральной трубе, подача воздуха регулируется заслонкой. По мере выгорания топлива поршень опускается вниз, под собственным весом (конструкция позаимствована у Бубафони). 3. Отработка, диз. топливо. Подача нижняя, разделение на первичную и вторичную камеру, центральная труба подачи воздуха с отверстиями и заслонкой в верхней части.

1.Вариант на твердом топливе

Для реализации идеи выбрал 100-литровый, баллон от а/м "Газель, его размеры: d-400мм., L-850мм.И вот вариант первый, на дровах и всяком мусоре:Горит все, с помощью заслонок на дымоходе и в низу печи можно управлять горением, если не увлекаться большим количеством загрузки, при открывании крышки, для добавления топлива, дым уходит в дымоход, его нужно открыть полностью перед этим. Не нужно увлекаться большим количеством пластика, он горит, как ведро бензина, класть его нужно понемногу. Всю предыдущую неделю жгли накопившийся мусор, свой и соседей, получилась целая неделя халявного тепла. Напомню- бокс 70 кв. м., высотой 3,7м., утепленный.

2.Вариант на отработанном масле

2.Вариант на опилках и всяком мусоре

Скачать бесплатно чертежи печи на отработанном масле с описанием сборки

Какой должна быть печьдля дачи, как сделать ее идеальной во всех планах?

pechkaotrabotka.narod.ru

Печь на отработке, печка на отработке своими руками

Большое количество машин в современной жизни обуславливает и значительный объем отработанного масла и охлаждающей жидкости. Такая «отработка» не имеет дальнейшего применения, поэтому ее можно приобрести за копейки и использовать для обогрева помещения.

Существующие печи на отработке позволят эффективно и дешево обогреть помещение.

Большой популярностью пользуются печи на отработанном масле на станциях техобслуживания, в гаражах и даже дачных домиках. Топить такие печи можно и керосином, мазутом или печным топливом.

Конструкция такой печи на отработке простая и надежная. Для поддержания работы такой печи не требуется электроэнергии или большого запаса дров. Она удобная в эксплуатации и достаточно эффективная. Сделать печь на отработанном масле под силу каждому желающему, ведь для этого не требуется специальных инженерных навыков, специального оборудования и дорогих материалов.

Принцип работы печи на отработке

Работа такой печи, по своему принципу, напоминает работу лампы для пайки. Состоит печь из двух камер, которые соединены между собой трубой для подачи воздуха. В нижнюю камеру заливается масло, которое под действием температуры нагревается и образует масляные пары. Эти пары попадают в трубу, смешиваются с воздухом и начинают гореть. В процессе горения, они попадают во вторую камеру, где и догорают окончательно. Полученные продукты горения выводятся через дымоходную трубу.

Конструкция печи на отработанном масле

Выполнять печь необходимо из толстостенной жаропрочной стали, так как в процессе эксплуатации печь нагревается до большой температуры и детали ее сильно накаляются. Соединяют части и детали печи методом дуговой сварки.

Схема печи

Чертежи печи

Эксплуатация

Разместить печь в помещении необходимо таким образом, чтобы обеспечить легкий доступ к отверстию для залива масла, а также свободное проникновение воздуха. Основание, находящееся под печью должно быть сделано из огнеупорного материала. Диаметр дымоходной трубы должен составлять не менее 10 см, а длинна — 4-5 м, расположен дымоход должен быть в вертикальном положении.

Перед растапливанием, в печь помещаем 2-3 литра отработанного масла. А что бы ускорить процесс розжига можно добавить 100 мл жидкости для разжигания или керосина. Теперь сделаем фитиль из бумаги, пропитаем керосином и помещаем в отверстие для топлива. После чего отверстие необходимо закрыть заслонкой, оставляя при этом небольшой зазор для поступления воздуха. Изменяя зазор заслонки необходимо отрегулировать горения керосина в камере с маслом. Через некоторое время масло в нижней камере начинает кипеть, образуя пары, тогда печь входит в обычный режим функционирования. Растопить такую печь можно и без использования керосина, но для этого необходимо большее количество времени и бумаги. Разрешается добавление масла в печь в процессе ее работы. Режим работы печи регулируется путем передвижения заслонки. Оптимальное ее положение составляет 10-15 мм зазора. Правильно подобранный режим функционирования печи обеспечит экономный расход масла и высокий показатель КПД. О том, что печь на отработке работает правильно можно судить по чистоте дыма, выходящего из дымохода. Если образуется копоть, то заслонку стоит немного прикрыть.

N.B. Работать такая печь будет до полного сгорания отработанного масла, тушить которое с помощью воды категорически запрещено! В случае крайней необходимости разрешается использовать для этого огнетушитель.

Техника безопасности при работе печи на отработке

Для работы печи использовать исключительно масло, бензин и другие горючие материалы использовать строго запрещено
Избегать сквозняков в помещении, где работает печь
Легковоспламеняющиеся предметы и материалы запрещено хранить вблизи печи
В радиусе 50 см от печи все пространство должно быть свободным
При обнаружении каких либо нарушений целостности печи или дымохода, пользоваться печью запрещено
Не оставлять работающую печь без присмотра на длительное время
В масле для печи не должно содержаться быть воды.
