Бетономешалка своими руками — дёшево и надёжно

Люди, которые планируют строить себе дом, составляют список необходимых приспособлений. И, оказывается, что без бетономешалки никак не обойтись. Приобретение такого устройства связано с большими денежными тратами, поэтому умельцами разработаны инструкции как самостоятельно собрать такое приспособление. Немаловажным фактором является и то, что данное изделие рассчитано на долгую и многократную службу.

Содержание

Удобная конструкция бетономешалки
Собираем самостоятельно
Бочка как основа бетономешалки
Выполняем сборку основных компонентов
Окончание сборки и установки бетономешалки
Самостоятельно делаем бадью
Безопасная работа

Удобная конструкция бетономешалки

Вы можете быть уверены, что если будете внимательно следовать инструкциям, то сборка бетономешалки не отнимет много времени. Перечислим преимущества, которые вы получаете:

конструкция предполагает использование экономичных материалов (т.е. вам не придётся сильно тратиться).
даже человек без особых навыков сможет собрать это изделие.
составляющие детали не являются особо редкими. Их несложно найти, но приготовьтесь, что если их не будет в вашем владении, то придётся либо просить у друзей, либо покупать.

Самодельная бетономешалка включает в себя следующие детали: ручку для выброса бетона, мотор, каркас, емкость для бетона. Если вы намереваетесь перевозить бетономешалку с места на место, то следует собрать и соответствующую передвижную конструкцию на основе тележки с колёсами.

Собираем самостоятельно

Для начала надо обдумать план предстоящей работы, а именно – нарисовать чертёж бетономешалки, решить из каких компонентов она будет состоять.

Несомненно, что частью бетономешалки будет бадья. Вам придётся подыскать ёмкость или сосуд большого объёма.

— Возможно, это будет одна из тех бочек, которые часто стоят на приусадебных участках (подойдёт как металлическая, так и пластмассовая).— Иногда встречаются и очень большие, многолитровые кастрюли, которые тоже подойдут для бетона.— Круглые вместительные баки, наподобие «титанов», используемых для приготовления чая в поездах.

Если не удалось найти подобной ёмкости у себя либо же у друзей, то придётся потрудиться – изготовить её самостоятельно. При этом сэкономите немало денег, ведь в магазине такие изделия стоят недёшево.

Сразу стоит отметить, что для комфортной работы бетономешалки потребуется ёмкость в 200 л. и больше. Тогда вам не придётся выгружать и разгружать её, а сразу приготовите нужное количество смеси.

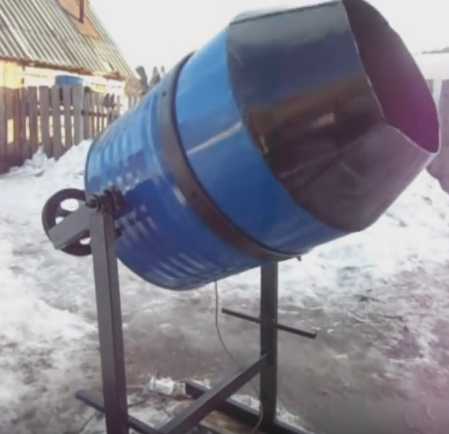

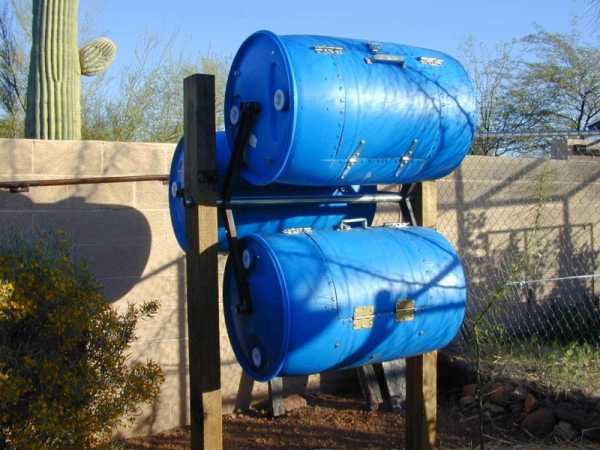

Бочка как основа бетономешалки

В особо неблагоприятных условиях люди умудряются изготавливать бетон, настойчиво перемешивая смесь лопатой. Но это каторжный, изматывающий труд. Ведь в состав смеси входят цемент, песок и вода – вещество получается вязким, а конечный результат может быть худшим, чем ежели использовать бетономешалку. Зато какая-нибудь старая ёмкость (например, бочка на 200 л.) станет существенной частью бетономешалки и избавит вас от мучений.

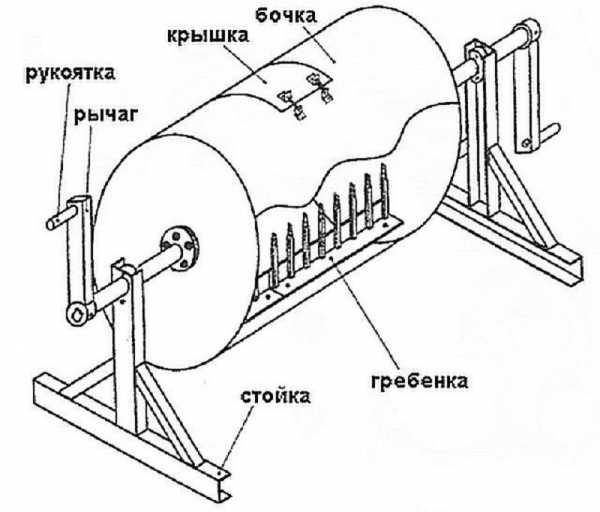

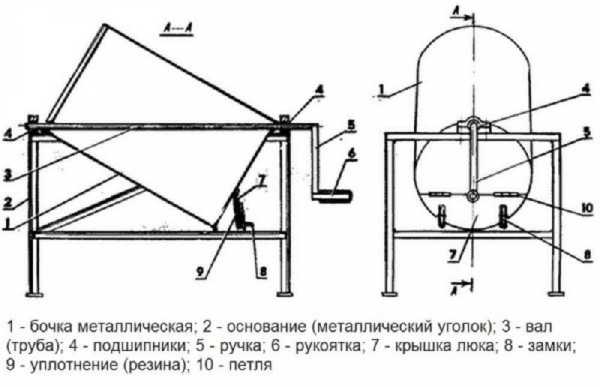

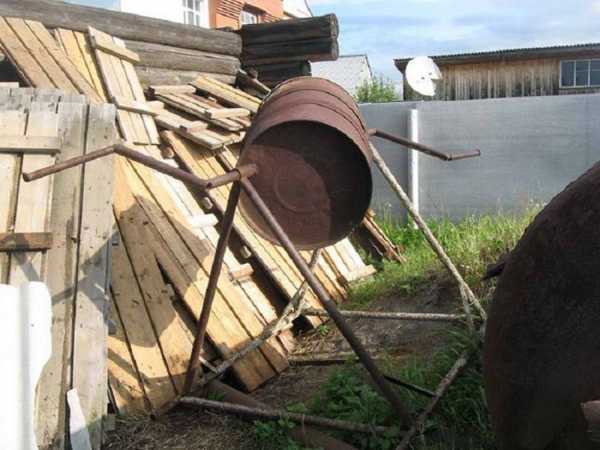

Рассмотрим два варианта изготовления такого полезного приспособления. Так, в первом случае вы будете вращать бетономешалку своими руками. Что, впрочем, значительно легче, чем делать это вовсе без этого устройства, лопатой. Второй вариант более «продвинутый» в нём используется двигатель (электрический или бензиновый), но, соответственно, и затрат придётся приложить больше.

Если вы решили сделать бетономешалку без дополнительной тяги, то вам понадобится вал и бочка. С двух сторон вала закрепляются ручки. Вы вращаете эти ручки, и вал вращается вместе с насаженной на него бочкой со смесью.

Последовательность сборки следующая:

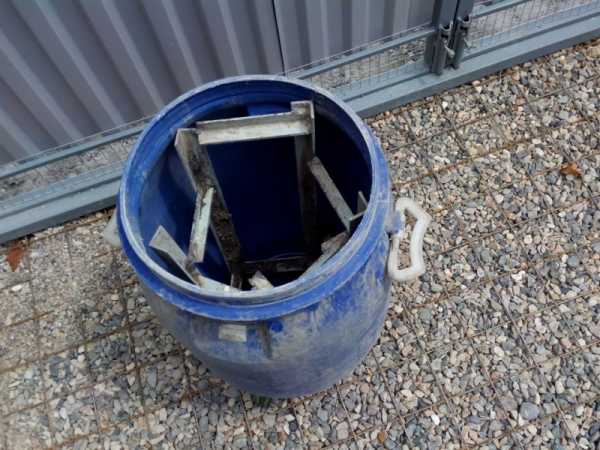

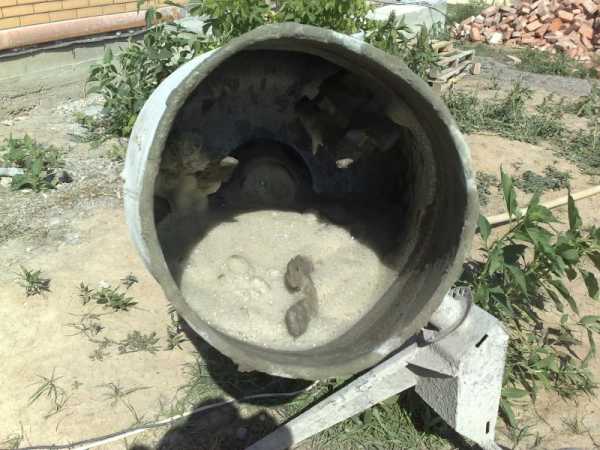

Прежде всего, необходимо вварить в бочку перегородки высотой примерно в 12 см. На ваш выбор какими будут перегородки – продольными или поперечными.
Определитесь, будет ли ваша бетономешалка подвижной. Если «да», то на тачке закрепляются стойки.
Проверьте, насколько герметична ваша бочка. Возможно, понадобится крышка или кусок подходящего материала, с помощью которого следует заварить эту ёмкость.
Для крепления вала используются фланцы. Их необходимо привинтить или приварить ко дну и к крышке бочки.
Вал вваривается во фланцы.
На следующем этапе следует вырезать люк для загрузки и выгрузки бетона.
Люк закрепить на петлях, смонтировать защёлку.
Стойки с подшипниками крепятся на валу.
При закреплении стоек в земле следите, чтобы конструкция не перекашивалась.
Последним этапом станет закрепление ручек.

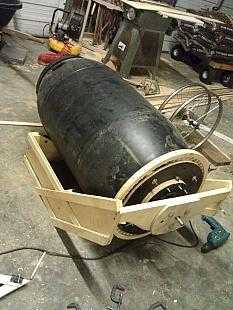

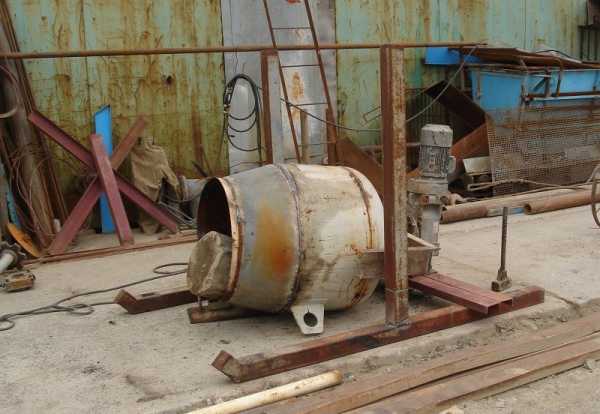

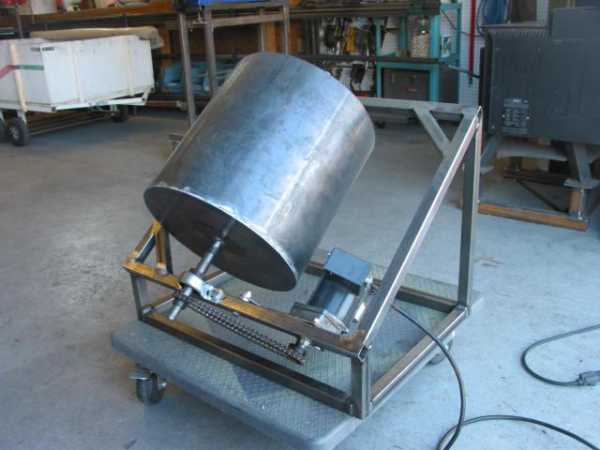

Теперь рассмотрим вариант, если вы решили использовать двигатель.

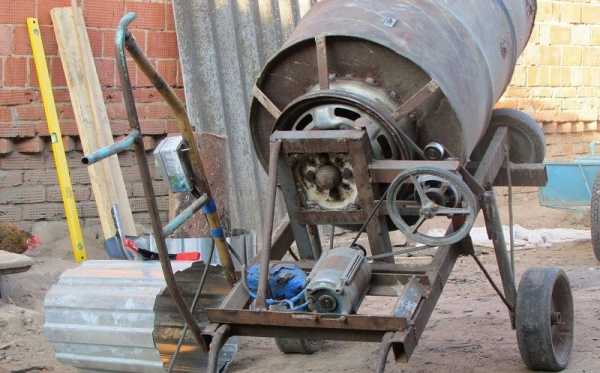

В этом случае крутящий момент двигателя будет идти через ремень к шкиву, а от шкива, закрепленного вместо ручки — к валу. Остальные детали, как и при использовании ручной тяги.

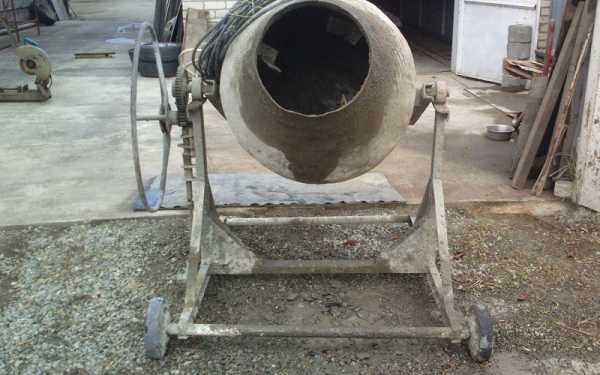

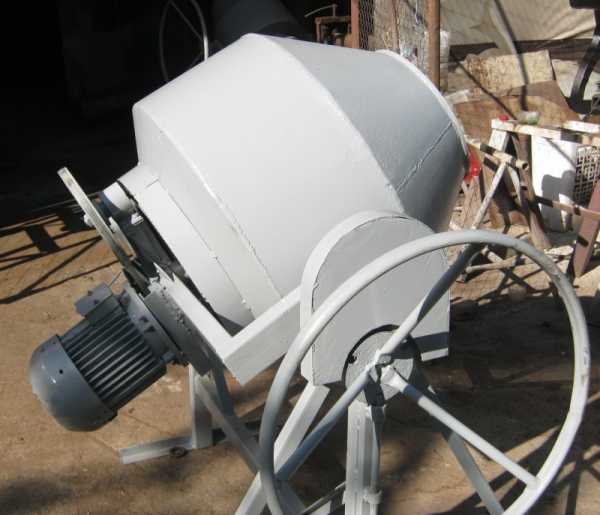

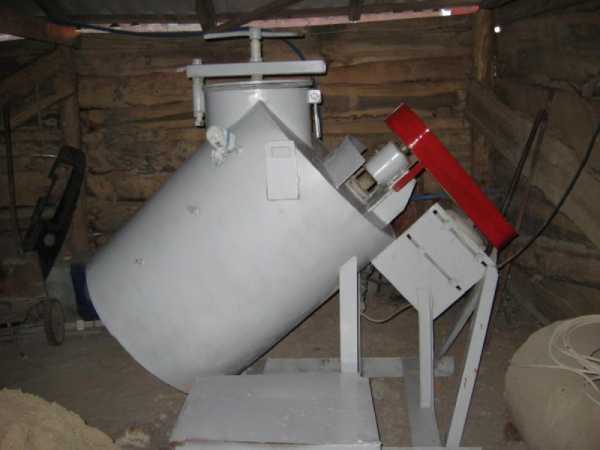

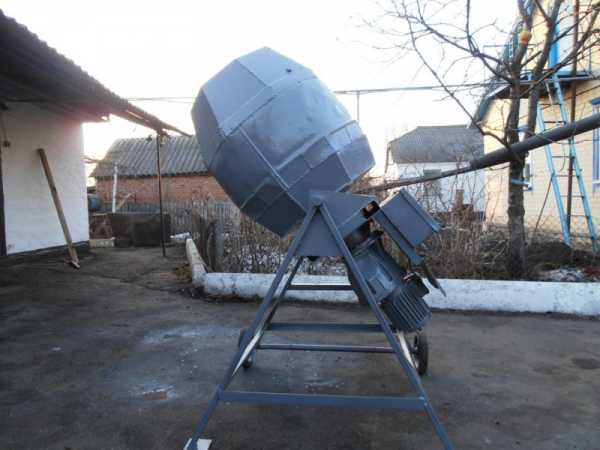

Возможно, вам больше понравится вертикальный вариант этой конструкции. Для этого надо проделать следующее:

Разместить на основании раму с мотором. Она будет обеспечивать повороты.
Повороты бочки происходят благодаря валу и специальным роликам, на которые она опирается.
Чтобы не было тяжело переворачивать устройство, к оси рамы приваривается ручка, а сама рама выводится.

Обычно такую продвинутую модель бетономешалки хранят и используют по назначению в специальном защищённом месте. Это может быть гараж, сарай, просторная подсобка – главное, чтобы там была электропроводка.

Не у всех имеется сварочное оборудование, да и навыки этого ремесла не каждый знает. В таком случае рама делается из железного уголка, а сама бетономешалка – на болтах. Если у вас найдётся старая стиральная машина, то двигатель от неё подойдёт к этому устройству. Также, если найдёте ненужную дрель с рабочим двигателем на 1.3 кВт, то можете использовать её. Обычный мотор на бензине тоже подойдёт.

Выполняем сборку основных компонентов

Каркас

Наибольшие нагрузки нашей конструкции примет на себя её каркас. Ведь при вращении бадьи образуется нагрузка, которая значительно дополняет массу бетона. В основании каркаса необходим стальной угол с параметрами около 110-130 мм.

Если сварочное оборудование недоступно, придётся обойтись болтами 27 мм (а лучше – ещё большими). Использовать болты с меньшего калибра крайне не рекомендуется, т.к. они могут не выдержать предстоящие большие нагрузки. Но в любом случае – сварка рамы остаётся более надёжным вариантом.

Постарайтесь найти двигатель 1.3 кВт. Некоторые умельцы, у которых такого устройства нет, умудряются подключать два двигателя с идентичными скоростями и моментом. Но небольшой сбой одного из них может привести к общей поломке.

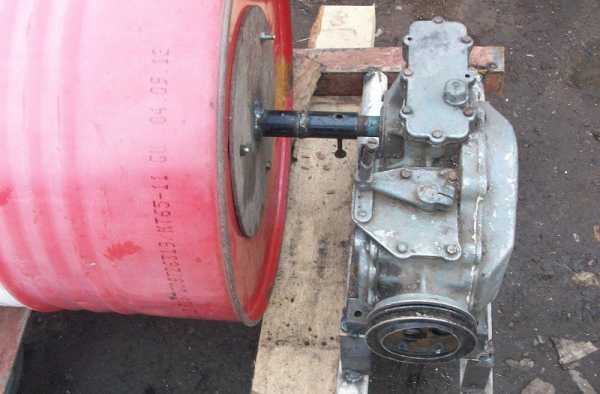

Редуктор

Быстрое перемешивание бетона недопустимо. Рекомендуется делать около 35 оборотов в минуту. Большинство же двигателей рассчитаны на большую скорость. Медленные же двигатели поступают в специализированные магазины крайне редко. Так что оптимальным будет использование быстрого двигателя, дополненного редуктором.

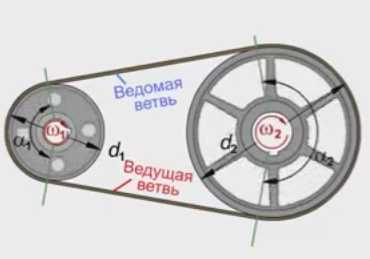

Ременная передача

Это самый экономичный и простой способ изготовления редуктора. Вам потребуются шкивы и ремни.

Сначала вам предстоит рассчитать передачу. Не волнуйтесь: сделать это несложно, т.к. шкивы вращаются со скоростью равной отношению их диаметров.

Если вам надо снизить обороты с 1000 до 35 в минуту, то необходимо действительное число поделить на желаемое. Итак, 1000/35 = 28. Стало быть, диаметр одного шкива должен превосходить диаметр второго в 28 раз.

Предположим, диаметр маленького шкива 3 см., тогда 3*28. Получается 84 см. – таким должен быть большой шкив.

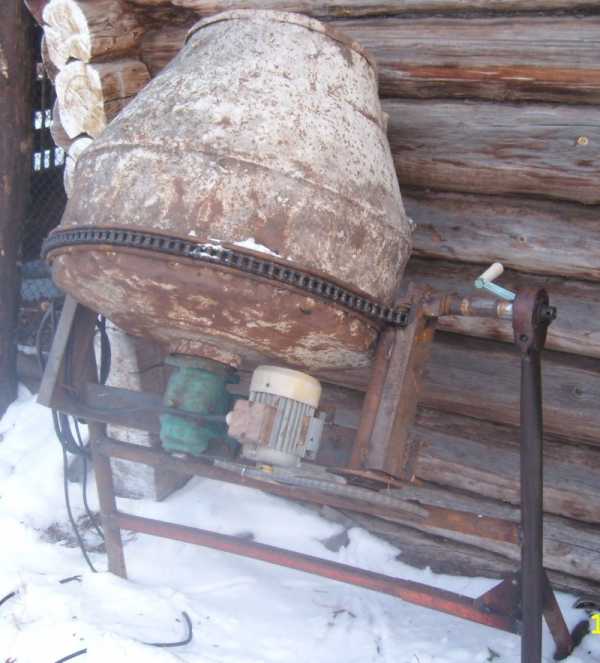

Цепная передача

Если решите применить цепную передачу, то принцип её устройства такой же, как и при ременной. Единственным отличием будет то, что при расчетах учитывается не диаметр, а сколько зубьев в малой шестерне.

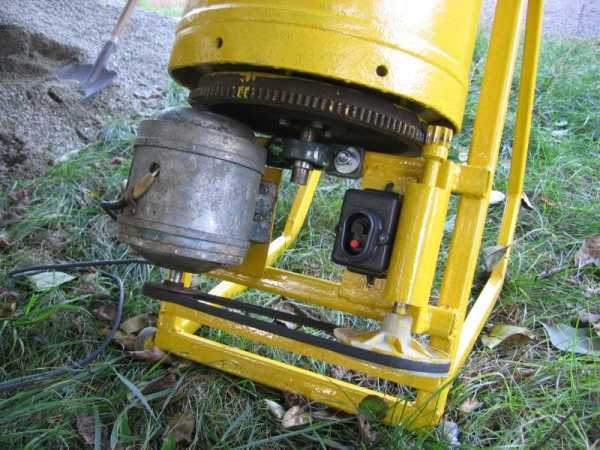

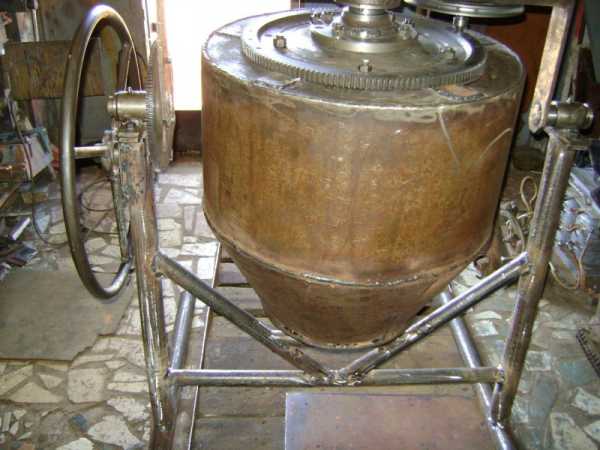

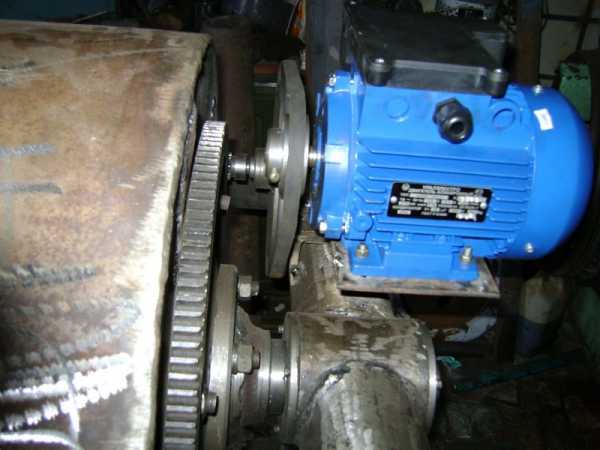

Зубчатая передача

Если у вас есть зубчатый венец от двигателя старой машины, а лучше – коробка передач, то её можно использовать для устройства зубчатой передачи.

Последовательность действий следующая:

Переворачиваете бочку.
На середине днища размещаете калённый стальной диск (венец)
Отмечаете нужные места.
Откладываете венец и дрелью делаете отверстия в отмеченных местах.
Как можно крепче прикручиваете венец болтами.

Но если есть возможность приварить венец – это будет оптимальным вариантом.

Окончание сборки и установки бетономешалки

Если вы уже установили венец, то для установки редуктора необходимо провести подобные же действия. Т.е. вы делаете отметки, проделываете отверстия как можно крепче закрепляются подходящими болтами.

Следующий шаг: монтаж бочки, внутри которой уже приварены или привернуты лопатки. Используют для этого металлические уголки или листы.

Для надёжности требуется заменить последний шкив или зубчатое колесо особой шестерней располагавшейся на стартере (бендиксе) автомобиля. Если вы раньше этим не занимались и не хотите ошибиться – покопайтесь в документации. Именно эта шестерня призвана принять и выдержать наибольшую нагрузку, когда будет вращаться груженная бетоном бадья.

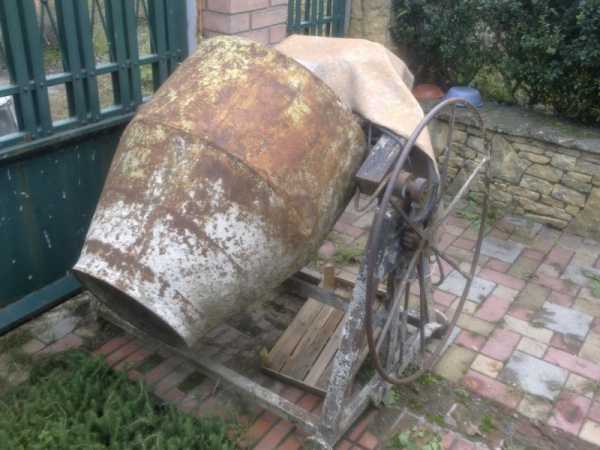

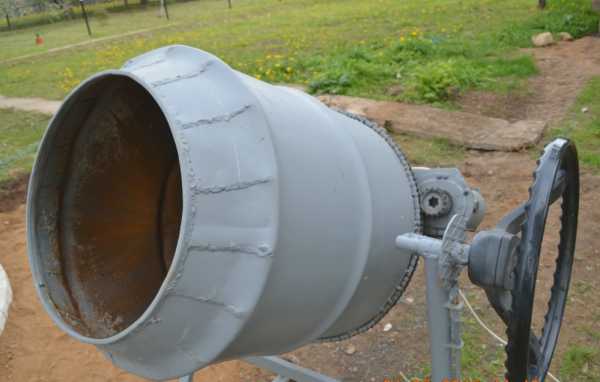

Штурвал

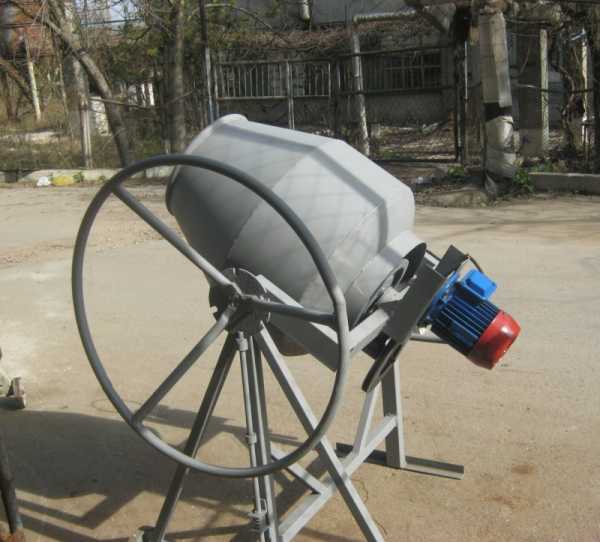

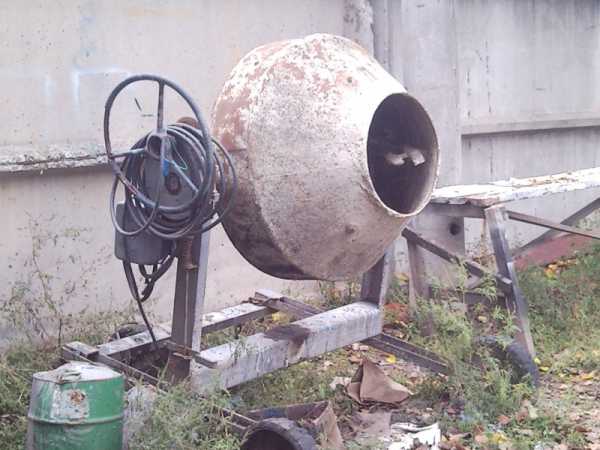

Если вы делаете вертикальную бетономешалку, то для выгрузки из неё бетона необходимо изготовить штурвалНа ваш выбор следующие варианты его создания

использовать шкив или колёса (можно старые)
подойдёт кусок трубы с толстыми стенками.

Если подобрали подходящие шкив или колесо, то по их окружности сверлим несколько отверстий (на ваш выбор – 6 или 8). Минимальный диаметр 6 мм, но лучше делать больше. В отверстия нарезается резьба. В качестве ручек могут выступить даже длинные болты (но в таком случае требуется спилить их головки и нарезать резьбу более 10 мм), но лучше подойдут резьбовые стержни или металлические ручки. Их необходимо вкрутить в отверстия на колесе или шкиве.

Изготовление штурвала из трубы с толстыми стенками почти такое же, как в случае со шкивом и колесом. Иногда, если диаметр трубы слишком маленький, некоторые ручки устанавливают со смещением.

В том случае, если вовсе нет возможности изготовить штурвал, то бетон вынимают с помощью лопаты. Это более трудоёмкий, но тоже действенный способ.

Самостоятельно делаем бадью

Важнейшей частью бетономешалки будет бадья. Ей надо уделить особое внимание. Хорошо, если у вас есть подходящая ёмкость. А если нет – предстоит сделать её своими руками. Понадобится металлический лист толщиной в 2 мм. На задней части этого листа чертится развёртка большого усеченного конуса, на задней – развертка малого усеченного конуса. Также необходимо вычертить круг для дна.

Затем необходимо эту развертку вырезать, загнуть и соединить все компоненты бадьи. Перед финальной сваркой необходимо изучить насколько точно стыкуются детали.

Рама агрегата

Вам надо определить: рассчитываете ли вы на долгий срок службы бетономешалки или достаточно будет одного сезона. В первом случае можно собрать раму из дерева, но для долговечной конструкции необходимо изготовить её из металла.

Если выбрали вариант с деревом, то заготовьте саморезы – они понадобятся при сборке. Помимо того, необходимо найти брус (его параметры на выбор – 10×10 или 15×15 см). Соединения тщательно проклеиваются на стыках.

У бетономешалки, которая прослужит вам долгие годы, должна быть металлическая рама. Для производства вам потребуется уголок 45×45 мм либо швеллер. Как и при других операциях более надёжным способом скрепления будет сварка основания, но в крайнем случае подойдёт клепание или затяжка болтами.

Рама бетономешалки

Какой бы вы ни выбрали тип конструкции, в раме бетономешалки обязательно надо просверлить отверстия для всех приспособлений, обеспечивающих работу.

Двигатель

Как известно, советские стиральные машины, как и холодильники, несмотря на долгую эксплуатацию, служат верой и правдой. Поэтому в качестве двигателя для самодельной бетономешалки вполне может послужить мотор, вынутый из старой стиральной машины. Для обеспечения приемлемой для бетономешалки скорости используется редуктор.

Можно подключить и бензиновый двигатель. Такой вариант более мобильный, т.к. не требует наличия электропроводки. Двигатель можно взять от мопеда. Передача осуществляется с помощью цепи, которую также можно взять с мопеда или мотороллера.

Безопасная работа

Несмотря на обеспечение больше мобильности, использование бензинового двигателя сопряжено с риском. При попадании искры и других случайностях – возможен взрыв. Но и использование электрического двигателя несёт потенциальную опасность.

Чтобы обезопасить себя и окружающих не забывайте о следующих правилах:

т.к. предстоит работа во влажной среде, необходимо проверять изоляцию шнура.напротив – нельзя проверять раствор, когда бадья вращается.
т.к. бетономешалка при работе будет вибрировать, необходимо установка надёжного упора под колёса (если мы говорим о передвижном варианте). Иначе она может неожиданно съехать с места, нанеся кому-нибудь увечья.
та же вибрация ослабевает затяг гаек. Поэтому регулярно их проверяйте и при надобности подтягивайте.
нелишними будут и рукавицы. Они защитят вас от попадания раствора и возникновения аллергических раздражений.
не оставляйте работающую бетономешалку без присмотра. Недопустимо, чтобы к ней приближались дети.

Из всего этого следует, что даже такой, казалось бы, непростой агрегат как бетономешалка можно сделать своими руками. Главное – внимательно и ответственно выполнять инструкции. А т.к. никакое строительство не обходится без бетономешалки, то её можно сдавать в аренду, что позволит не только окупить затраты, но и заработать.

bricknews.ru

Бетономешалка своими руками: чертежи и схемы

Если вы предпочитаете самостоятельно проводить ремонт на своем приусадебном участке, то без такого инструмента, как бетономешалка, вам не обойтись. Необходимость залить садовые дорожки, поправить фундамент дома или парника возникает постоянно. Покупать такой агрегат достаточно дорого. Выходом из ситуации может стать аренда инструмента. Но если вы хотите иметь собственное устройство, то вполне возможно собрать его самостоятельно.

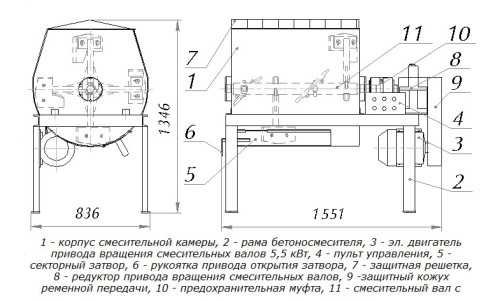

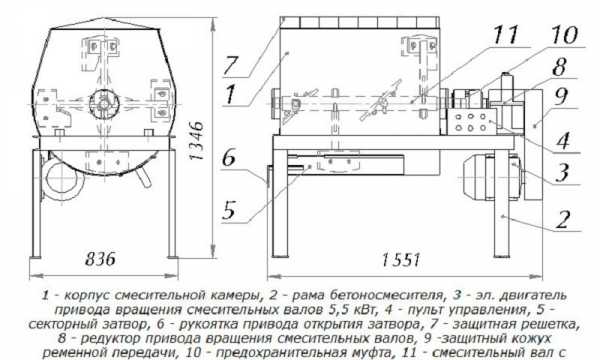

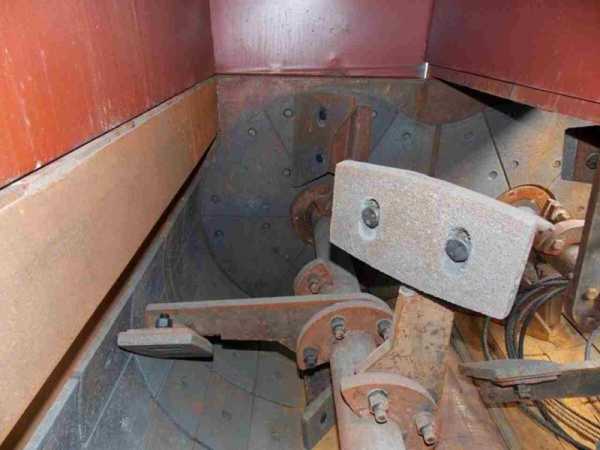

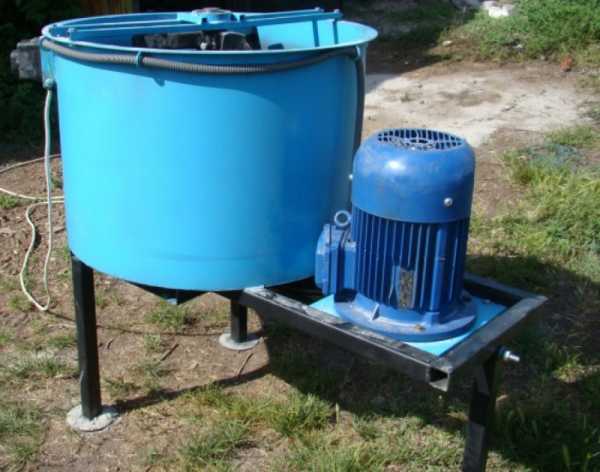

Схема принудительного бетоносмесителя.

Тем более что бетономешалка своими руками не потребует серьезных материальных затрат.

Перед началом монтажных работ необходимо подготовить подробные схемы будущего устройства. Естественно, что созданные своими руками чертежи позволят предусмотреть все нюансы, которые важны именно вам. Но если у вас не хватает навыков или времени, то можно воспользоваться готовыми схемами. Например, показанной на рис. 1.

Для изготовления такой конструкции вам понадобятся:

бак, бочка или емкость, изготовленная самостоятельно;
деревянная или металлическая рама-основание;
ведущая шестерня;
двигатель;
вал (ось).

Выбор, подготовка или изготовление емкости

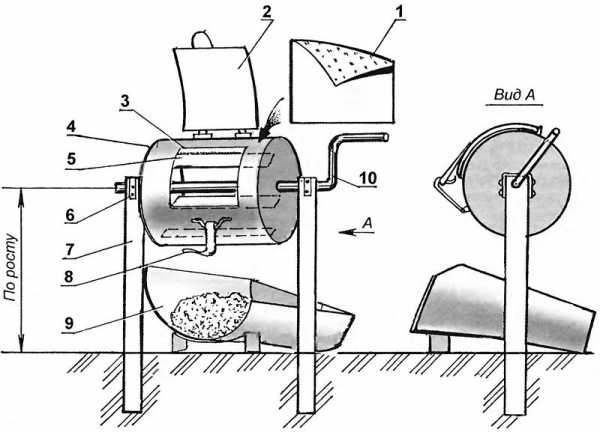

Рисунок 1. Схема бетономешалки.

Основной проблемой, с которой сталкиваются мастера, является выбор емкости. Лучшим выходом из ситуации будет использование металлической бочки, вместимостью не менее 200 л. Именно такой объем позволит замешать за один раз оптимальное количество бетона для проведения небольших ремонтных работ — примерно 0,2 м3. Пластиковые баки лучше не использовать. Такая бетономешалка вам долго не прослужит.

Для изготовления устройства понадобится бочка с дном и крышкой. Если изначально емкость не имеет крышки, то ее нужно приварить, вырезав из подходящего металлического листа. Затем к дну и крышке бочки крепят фланцы с подшипниками. С боку врезается люк, через который будут засыпаться компоненты раствора. Это отверстие лучше располагать ближе к тому торцу бочки, который при работе бетономешалки будет располагаться ниже. Вырезанная часть бочки станет крышкой для люка. Ее закрепляют с помощью шарниров и любого запорного устройства.

Для улучшения перемешивания раствора на внутренние стенки бочки можно приварить лопасти под углом примерно в 30-40°. Угол необходимо рассчитать так, чтобы при перемешивании бетон «выталкивался» наружу. Такие же лопасти можно закрепить не на стенках, а непосредственно на самом вале устройства.

Если подходящей емкости в наличии нет, то ее можно изготовить самостоятельно. Для этого вам потребуются следующие материалы и инструменты:

Рисунок 2. Схема основания бетономешалки.

листовой металл 1,5-2 мм;
вальцы;
сварочный аппарат;
молоток или деревянная киянка.

Перед резкой металла подготовьте своими руками чертежи с учетом необходимых размеров. Для изготовления корпуса бетономешалки вам потребуется 2 усеченных конуса, составляющие верхнюю и нижнюю часть конструкции, дно емкости и центральная круглая секция. Заготовленные (разрезанные по разметке детали) загибают в кольца. Удобнее всего это делать с помощью вальцов. Швы надежно свариваются после необходимой подгонки деталей.

Вернуться к оглавлению

Монтаж основания бетономешалки

Необходимо помнить, что бетономешалка своими силами собранная, должна иметь устойчивое и надежное основание. Иначе вся конструкция рискует перевернуться в процессе работы. Если в нее не предполагается загружать большие объемы бетона, то остов можно сделать из деревянного квадратного бруса, сечением 10х10 или 15х15 см.

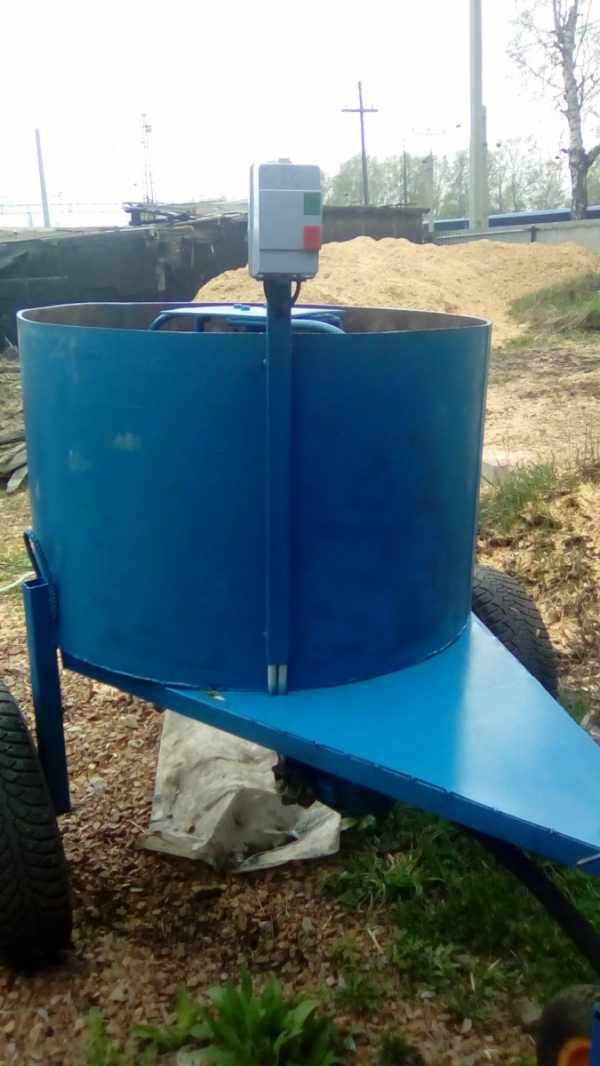

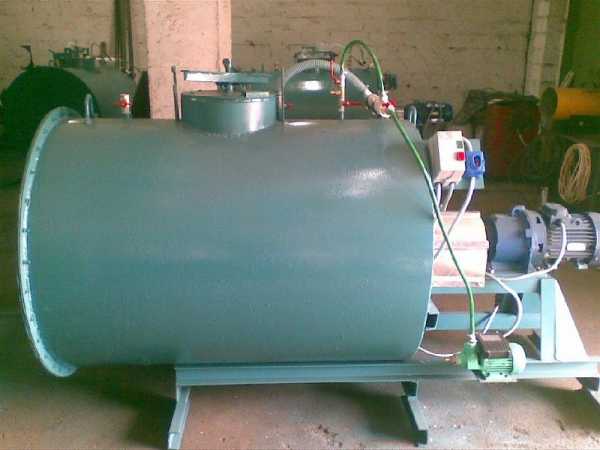

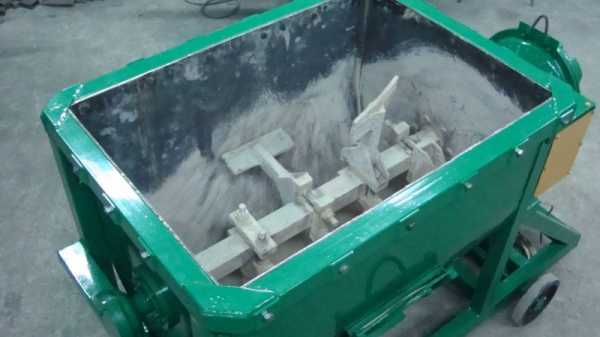

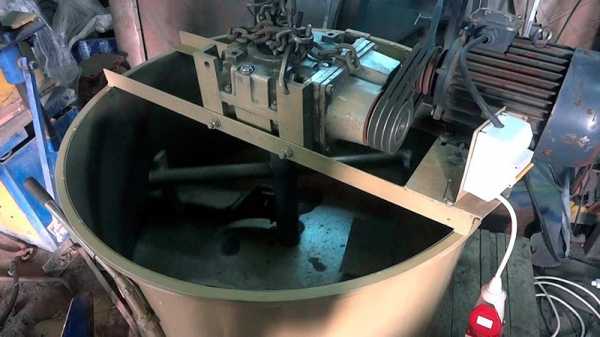

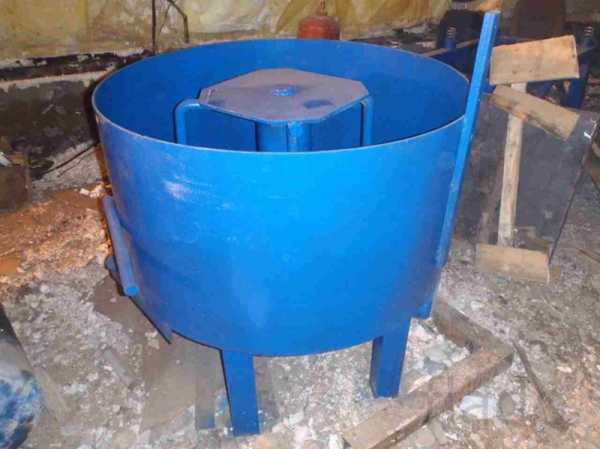

Вариант бетономешалки принудительного типа.

Чтобы основание устройства не пострадало при работе от вибрации, эксперты советуют воспользоваться соединениями типа «в шип» или «в полдерева». После сборки все стыки необходимо тщательно проклеить и стянуть саморезами.

Но если вы хотите иметь более надежную и долговечную конструкцию, то отдайте предпочтение раме, сваренной из металлического уголка размером не менее 45х45 мм. Можно также воспользоваться швеллером. При отсутствии газосварочного аппарата раму крепят с помощью заклепок или болтов и гаек.

Основание при желании можно оснастить колесами. Для этого вам понадобится ось без подшипников и непосредственно сами колеса, например от мобильного трансформатора. Такую бетономешалку легче перемещать и поворачивать.

При сборке основания обязательно предусмотрите наличие ручки. С помощью такого приспособления вы сможете передвигать устройство. Простая схема основания показана на рис. 2.

При сборке рамы любой конструкции необходимо предусмотреть место для посадки двигателя. Еще вам обязательно потребуется противовес для предотвращения опрокидывания конструкции при выгрузке бетона. Если вы не планируете делать бетономешалку наклонной, а предпочитаете выгружать раствор лопатой, то противовес не понадобится. Все эти условия необходимо предусмотреть тогда, когда вы еще только делаете чертеж.

Вернуться к оглавлению

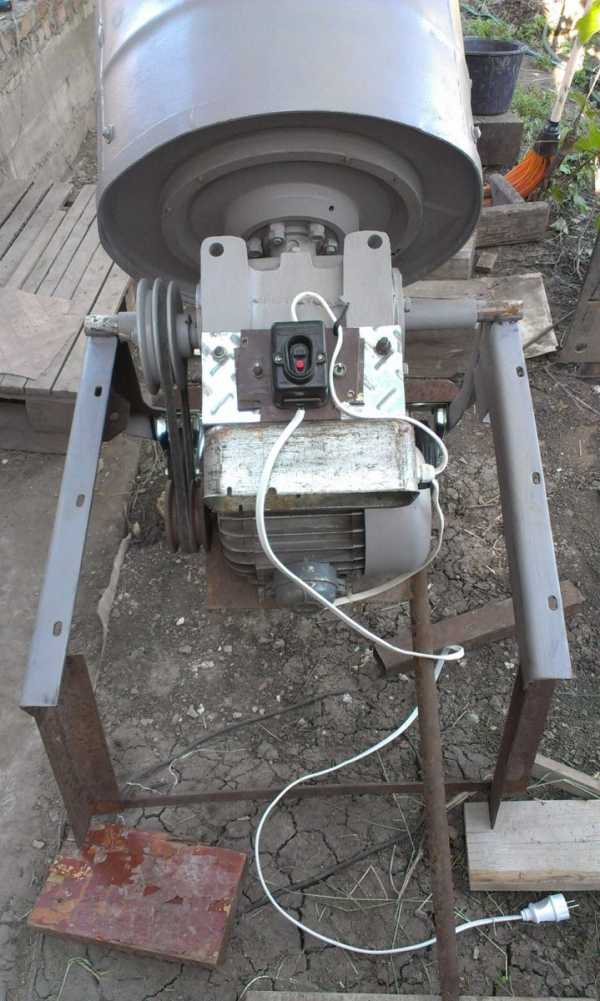

Монтаж двигателя устройства

Для эффективной работы конструкции подойдет любой однофазный мотор со скоростью вращения не более 40 об/мин.

Схема самодельной бетономешалки.

Многие мастера, создающие бетономешалки своими руками, рекомендуют использовать в конструкции электродвигатели от старых, вышедших из строя стиральных машин («Чайка», «Волна»). Такие моторы работают долгое время без перегрева, а их крутящий момент достаточный для самодельного устройства. При выборе двигателя необходимо помнить, что оптимальная скорость вращения бадьи — 20-30 об/мин. Для обеспечения таких условий работы применяют различные редукторы. Но самый оптимальный и простой вариант — это использовать шкив и приводной ремень.

Вместо двигателя от стиральной машины можно взять мотор от мотоцикла или мопеда, работающий на бензине. Такая бетономешалка не будет зависеть от электроснабжения на вашем участке и ее можно применять при любых условиях строительства. Если вы предпочтете именно такой вариант, то для снижения скорости вращения, нужно применить цепной редуктор.

Двигатель крепится с помощью 4 болтов на раму или к кронштейну, который может быть приварен к корпусу редуктора.

Но бетономешалка, своими руками созданная, может работать и с помощью ручного управления. Тогда необходимости ни в электричестве, ни в бензине не возникнет. Такие простейшие устройства легки в сборке, мобильны, а управлять им может любой. Единственный существенный недостаток механических устройств состоит в том, что для замешивания раствора вам понадобится помощник.

В последнюю очередь сквозь емкость устройства продевается вал. Для устойчивости всю конструкцию лучше всего вкопать в землю примерно под углом в 30°.

Такие бетономешалки своими техническими характеристиками практически не уступают профессиональным устройствам. А их создание обойдется гораздо дешевле, чем покупка инструмента, собранного в заводских условиях.

vseoteplicah.ru

Чертежи и схемы бетономешалки

При строительстве частного дома, да и просто в хозяйстве никогда не будет лишним иметь собственную бетономешалку. Бетономешалка достаточно часто нужна и владельцам дач, когда есть необходимость залить пространство перед домом, дорожки, сделать небольшой бассейн, возвести какую-либо постройку. Но покупать этот агрегат многим не по карману, тем более если не использовать его постоянно. Но многие умельцы уже давно научились делать его самостоятельно.

Бетономешалка нужна для того, чтобы приготовить раствор.

Сделать бетономешалку собственными силами не потребует вложения больших средств или времени.

Но прежде чем приступить к его сборке, необходимо знать все нюансы, иметь необходимые механизмы, инструменты, а также чертеж.

Емкость для бетономешалки

Для данной конструкции можно подобрать уже готовую емкость нужного объема, подойдет металлическая или пластмассовая бочка. В любом случае лучше не брать емкость менее 200 л – такой объем необходим для приготовления достаточного количества смеси за один цикл. Естественно, что даже готовый бак потребует доработки, но это все равно менее трудоемко, чем «с ноля» делать емкость для бетономешалки.

Чтобы получилась рабочая модель, которой можно будет пользоваться достаточно долго, потребуются детали, которые отображает данный чертеж (изображение № 1):

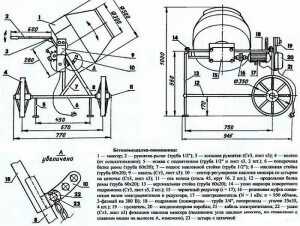

Чертеж: 1-рама; 2-штырь, фиксирующий поворотное устройство; 3-поворотное устройство; 4-электромотор; 5-редуктор; 6-ведущая шестеренка; 7-бадья; 8-колесо; 9-штырь колеса; 10-заземление; 11-ограничительная цепочка; 12-крепление двигателя; 13-ведущий шкив; 14-ремень; 15-ведомый шкив; 16-болт натяжения.

рама;
штырь, фиксирующий поворотное устройство;
поворотное устройство;
электромотор;
редуктор;
ведущая шестеренка;
бадья;
колесо;
штырь колеса;
заземление;
ограничительная цепочка;
крепление двигателя;
ведущий шкив;
ремень;
ведомый шкив;
болт натяжения.

При необходимости и возможности емкость можно сделать самому. Для этого нужно иметь сварочный аппарат и листовой металл толщиной 1,5-2 мм. Придется рассчитать и правильно вырезать развертки для двух усеченных конусов (передняя, задняя части), секция для центра и дно будущей бадьи. При необходимости в статьях по теме можно найти необходимый чертеж и расчеты.

Развертки загибаются в кольцо (легче и правильнее это делать с помощью вальцов), швы свариваются сварочным аппаратом. Затем заготовленные части собираются, после проверки и всех уточнений они свариваются намертво. Естественно, что для такой работы нужно иметь хотя бы элементарные сварочные навыки.

Основание для оборудования

Бетономешалка должна быть устойчивой и прочной, и поэтому к изготовлению основы нужно отнестись со всей серьезностью. Если не предполагается будущую бетономешалку использовать для большого строительства, вполне подойдет деревянный остов. Для его изготовления понадобится брус от 10х10 и до 15х15 см.

Очень важно сделать прочным все соединения деталей рамы. Предпочтение следует отдать соединению в «шип» и вполдерева, с использованием саморезов и с промазкой всех стыков клеем. Такая конструкция будет способна выдержать нагрузки достаточное время.

Металлическая конструкция остова будет уместна для длительного и регулярного использования. Для изготовления такой рамы нужен швеллер или уголок размером 45х45 мм. Раму можно собрать при помощи сварки или воспользоваться болтами с гайками и заклепками.

Чертеж рамы показан на изображении №2:

Чертеж рамы бетономешалки: 1-передние подкосы; 2-лицевой угол; 3-переднее кольцо-подшипник; 4-заднее кольцо-подшипник; 5-задний подкос; 6-ось колец; 7-пята; 8-ручка водила.

передние подкосы;
лицевой угол;
переднее кольцо-подшипник;
заднее кольцо-подшипник;
задний подкос;
ось колец;
пята;
ручка водила.

В любом случае на раме будет необходимо предусмотреть места для двигателя и органов его управления или механического привода, а для предотвращения опрокидывания при выгрузке (если раствор выгружается наклоном устройства) также понадобится противовес.

Двигатель

Чертеж двигателя для бетономешалки.

При самодельном конструировании часто используются электродвигатели от советских старых стиральных машин. Эти моторы обеспечивают крутящий момент, необходимый бетономешалке, и долгое время способны работать, не перегреваясь. Для того чтобы обеспечить машине необходимую скорость вращения цементной емкости, применяются редукторы с разными схемами, но простейший вариант – это ремень и шкивы. Подойдет любой двигатель на одной фазе не более 40 оборотов в минуту.

Также удачное совмещение получают бочка и бензиновый мотор от мотоцикла и мопеда. Такой вариант мобильной работы не зависит от того, есть электроснабжение на участке строительства или нет.

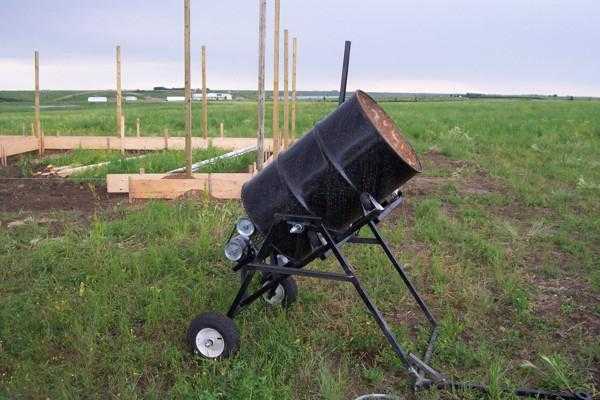

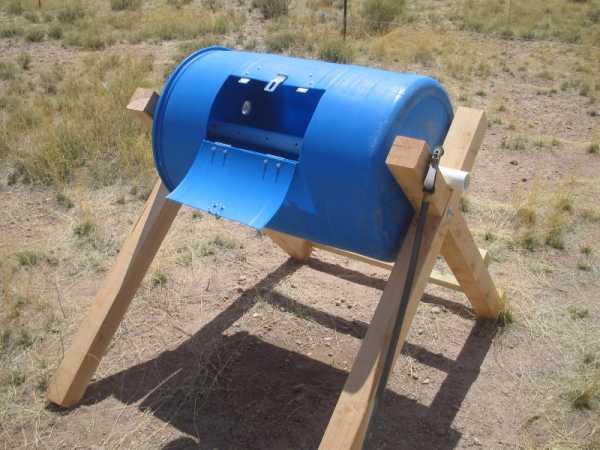

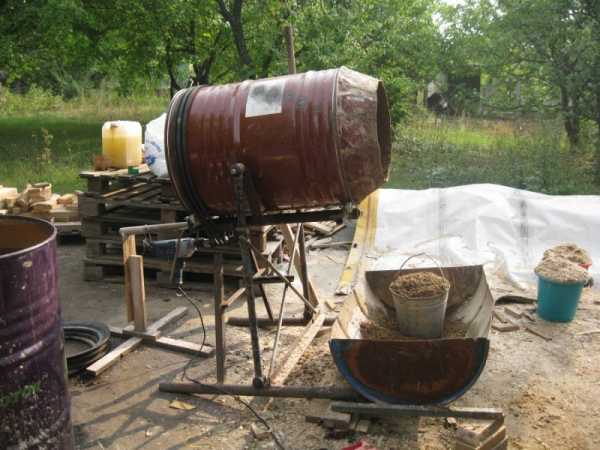

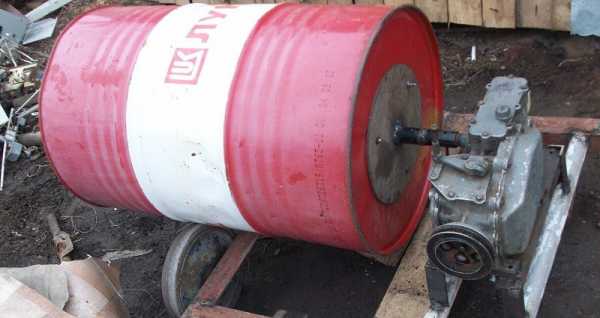

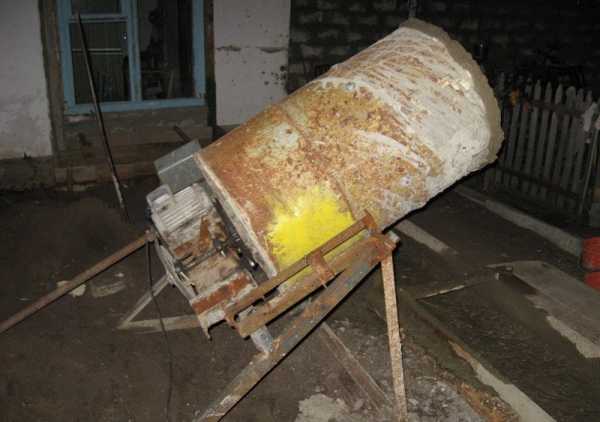

Бетоносмеситель из бочки

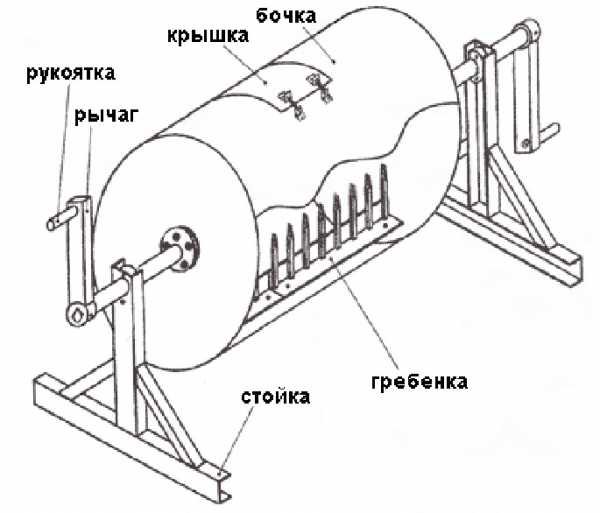

Данный вариант приводится в действие при помощи физической силы, руками. И в этом случае не будут нужны бензин и электричество. Для такого устройства не понадобится даже чертеж, оно элементарно и в изготовлении, и в использовании.

Для подобной бетономешалки нужна бочка 200 л с дном и крышкой. Если таковых нет, то их придется приварить перед ее применением. На крышке и к дну крепятся фланцы с подшипниками, а сбоку цилиндра вырезается люк. Его крепят на прежнее место при помощи шарниров и делают любой прочный запор.

Сквозь цилиндр проделывается вал, к нему приваривается подходящая ручка и стойки под углом 30 градусов, которые позже закапываются в землю для устойчивости. Но для удобства высыпания готовой смеси нужно делать расстояние между мешалкой и землей под необходимую тару. К примеру, деревянная тара продается тут.Элементарная бетономешалка готова, осталось только засыпать в нее необходимые ингредиенты и сделать несколько оборотов готовой емкости при помощи рук.

o-cemente.info

Бетономешалка своими руками: Технология постройки, фото, Видео

Бетон – наиболее популярный строительный материал, без его применения не обходится не одна стройка. Бетонный раствор используется для заливки фундамента, полов, цоколя, а иногда и части стен, поэтому объемы используемого при строительстве дома бетона довольно значительны.

Бетономешлка — один из самых необходимых инструментов для строительства

Покупка готового бетона обходится недешево, и за счет самостоятельного приготовления раствора можно сэкономить до 50% его стоимости. Приготовление бетона – довольно тяжелый физический труд, облегчить который можно с помощью бетономешалки. Не обязательно покупать ее, бетономешалка, сделанная своими руками, обойдется в несколько раз дешевле, а по функциональности и производительности нисколько не уступает покупным агрегатам.

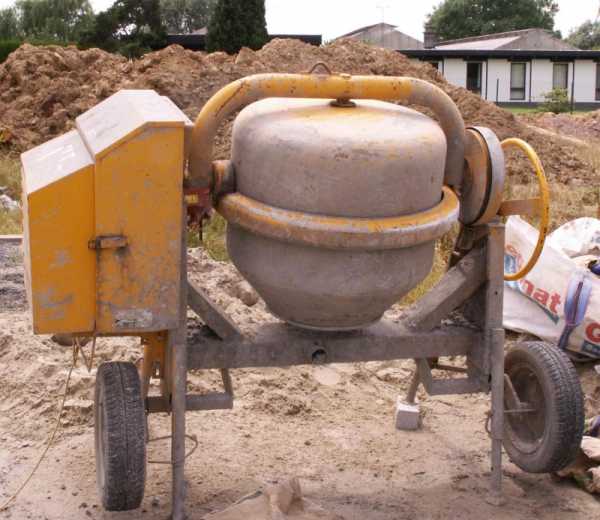

Конструкция бетономешалки

Бетономешалка, сделанная своими руками, состоит из нескольких блоков:

Бадья – емкость, в которой происходит смешивание бетона;
Привод – механизм, осуществляющие вращение бадьи;
Рама, на которой установлена бадья и привод.

При смешивании бетонного раствора применяют гравитационный метод, основанный на перемещении фракций бетона внутри бадьи под действием силы тяжести. Иными словами, при вращении бадьи составляющие бетонного раствора перемешиваются: более тяжелые компоненты, такие как щебень и песок, опускаются на дно, а смесь цемента и воды равномерно обволакивает их. В бетономешалке можно сделать любой раствор, от кладочного до тяжелого бетона для заливки фундамента. Соотношение компонентов определяется расчетом.

Бадью можно изготовить из листового железа или металлической бочки с толщиной стенок не менее 2 мм. Объем бадьи должен быть достаточным для смешивания необходимой партии раствора, при этом чрезмерное увеличение размеров бадьи приведет к необходимости применения усиленного привода и рамы. Обычно ее объем не превышает 100-200 литров. Бадью закрепляют на оси с использованием подшипников, обеспечивающих ее беспрепятственное вращение.

В качестве привода можно задействовать электро- или бензиновый двигатель, для выполнения наиболее простой бетономешалки можно использовать также ручной привод. Для электропривода можно использовать электродвигатель от стиральной машины – он обеспечит необходимое усилие и скорость вращения. Бетономешалка с электродвигателем проста в применении, но требует подключения к сети, что ограничивает область ее использования. Бензиновые двигатели от мотоцикла сделают агрегат универсальным, бетономешалку можно будет использовать на любой стройплощадке.

Двигатель для бетономешалки

Конструкция рамы зависит от типа привода и конфигурации бадьи. Раму сваривают из уголка или металлических труб в виде треугольного или трапециевидного основания, закрепляют на ней привод и ось вращения. Для удобства выгрузки готового раствора раму оснащают поворотной системой, оснащенной противовесом либо креплением для исключения самопроизвольного опрокидывания.

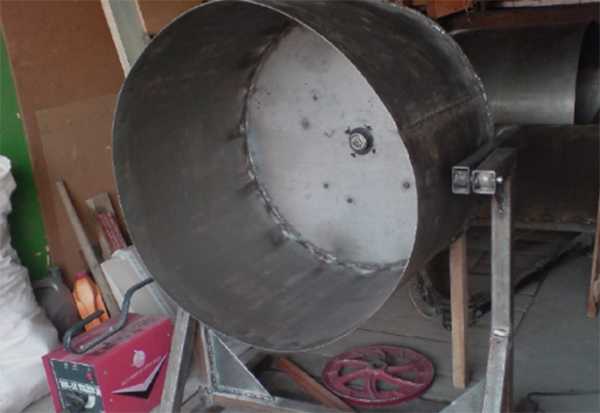

Изготовление бадьи

Бадья-миксер для бетономешалки должна иметь достаточную прочность, поэтому для ее изготовления необходим металл толщиной не менее 2 мм. Дно бадьи выполняют из более толстого металла 5 мм. В области горловины бадья сужается в виде конуса. Чертеж бадьи приведен на рисунке.

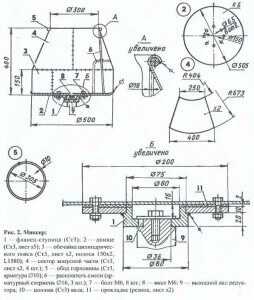

Чертеж бетономешалки

Технология выполнения бадьи-миксера:

Из стали выполняют фланец-ступицу по чертежу. Можно использовать готовую деталь подходящих размеров.
Из листовой стали 5 мм выкраивают днище в форме круга, размечают и сверлят в нем 8 отверстий диаметром 6,5 мм для крепления фланца-ступицы в соответствии с чертежом.
Из стали 2 мм выкраивают обечайку шириной 150 мм и лепестки конуса – 4 штуки.
Детали сгибают по шаблону или с помощью тисков и молотка.

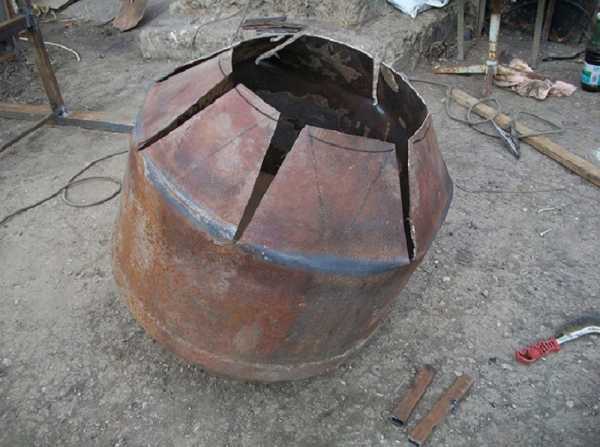

С помощью сварочного аппарата соединяют лепестки в конус, образующий горловину. К конусу приваривают обечайку, усиливая ее стальной лентой, приваривают дно. Швы зачищают от окалины.
Горловину необходимо усилить, чтобы избежать ее деформации. Сделать это можно при помощи арматурного прутка 10 мм, согнутого в окружность необходимого радиуса. Пруток приваривают по внешнему краю горловины на расстоянии 1 см, после чего загибают края наружу и развальцовывают их вокруг прутка.
Внутри бадьи дополнительно приваривают крест-накрест три рассекателя, выполненных из арматурного прутка 16 мм, загнутого под прямым углом. Они придадут конструкции дополнительную прочность и улучшат условия смешивания раствора.

Изготовление рамы бетономешалки

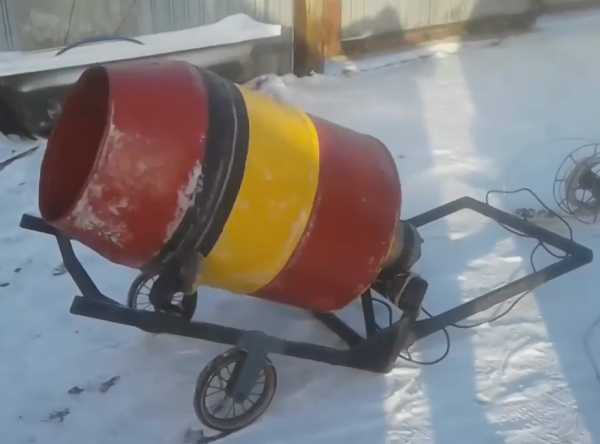

Рама бетономешалки выполнена из металлической трубы. За счет колес бетономешалка легко передвигается по строительному участку даже будучи наполненной раствором. Для большей устойчивости к раме приварены ножки-опоры. На раме крепится бадья-миксер, электропривод и редуктор. Чертеж приведен на рисунке.

Чертеж рамы бетономешалки

Технология изготовления рамы и сборки бетономешалки:

Основание рамы – продольная и поперечная балки из трубы 60х20 мм, сваренные в Т-образную конструкцию. К ним в месте соединения приварена вертикальная стойка. Основание рамы усилено наклонной стойкой и подкосом, присоединенным с помощью сварки.
Колеса крепятся к поперечной балке с помощью оси колеса. Для бетономешалки можно использовать колеса от тачки, старой сельскохозяйственной или мототехники, они могут быть как металлическими, так и с шинами.
Ножки из трубы с приваренными к ним подпятниками из листового железа скреплены перемычкой и приварены к раме.
К наклонной стойке приварена панель для конденсаторной коробки и пускателя – с их помощью осуществляется включение механизма вращения.
Подрамник, к которому крепится бадья-миксер, выполнен из трубы и уголка и представляет собой двойную раму с перемычками. К подрамнику приварены ушки, через которые с помощью болтового соединения подрамник подвижно крепится к стойкам.
На подрамнике закрепляют электродвигатель и червячный редуктор. Число передач редуктора должно обеспечивать вращение с частотой 20-40 оборотов в минуту. Двигатель – трехфазный, работающий от сети 380 В переменного тока, мощность двигателя – не менее 1 кВт. При закреплении механизмов передачи необходимо соблюдать соосность.
К бадье-миксеру на болты крепят фланец-ступицу, после чего сажают миксер на шлицевой вал редуктора. Миксер фиксируют шпонкой и закрепляют болтом через отверстие на валу.
К подрамнику крепят ручку, с помощью которой устанавливают бетономешалку в различные положения: под углом 40 градусов – для смешивания тяжелого бетона, под углом 60 градусов – для приготовления кладочного раствора, под углом 90 градусов – для промывки бадьи-миксера. Ручку усиливают косынкой из листовой стали, наконечник ручки можно сделать из куска резинового шланга.
Для закрепления бетономешалки в нужном положении используют дугообразный сектор регулировки наклона с отверстиями, соответствующими углу наклона оси бетономешалки. Его выполняют из металлической пластины, на подрамнике крепят с помощью болта к приваренному ушку. Для фиксации используют штырь подходящего диаметра, его для удобства зацепляют посредством цепочки к раме.
Все детали рамы зачищают от окалины и покрывают краской по металлу. Трущиеся элементы смазывают любой осевой смазкой.

Использование бетономешалки

Для удобства бетономешалку передвигают по участку. Чтобы обеспечить бесперебойное питание, нужно заранее подготовить удлинитель достаточной длины.

Загрузку компонентов производят вручную при наклоне бетономешалки 20-40 градусов. Очередность загрузки компонентов такова:

Вода
Цемент
Песок
Крупная фракция (щебень, гравий, керамзит).

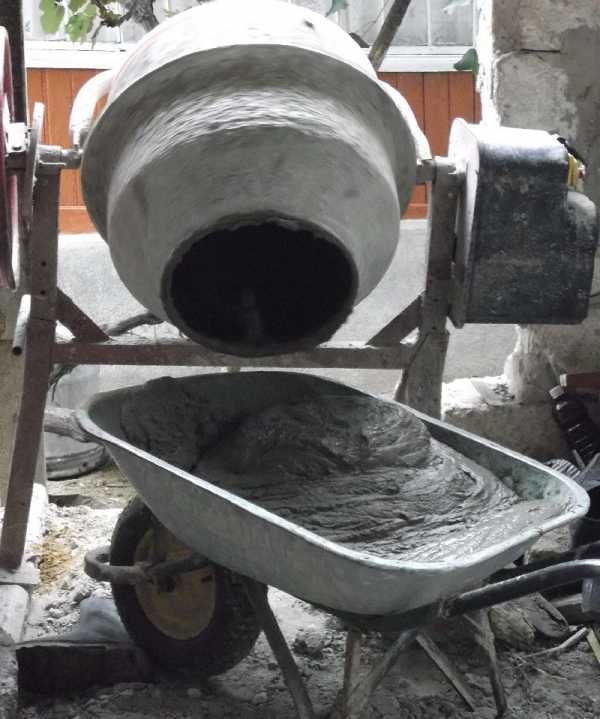

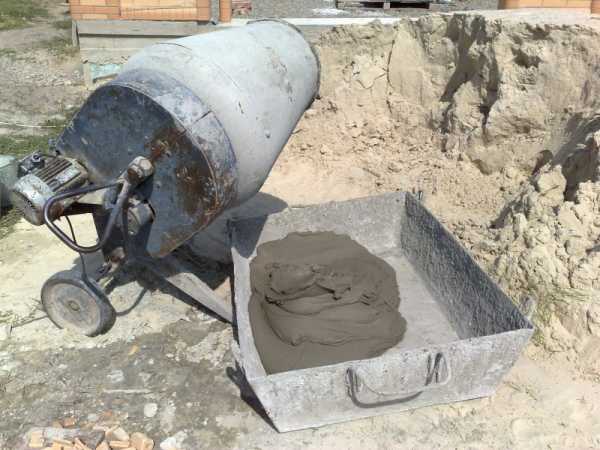

Среднее время смешивания бетона – от 3 до 5 минут. Выгрузка смеси осуществляется поворотом бадьи на раме с помощью ручки, штырь, удерживающий бадью в нужном положении, при этом вынимают из сектора регулировки.

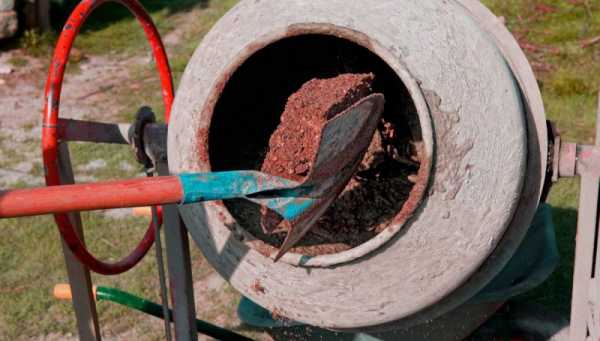

Загрузка щебня в бетономешалку

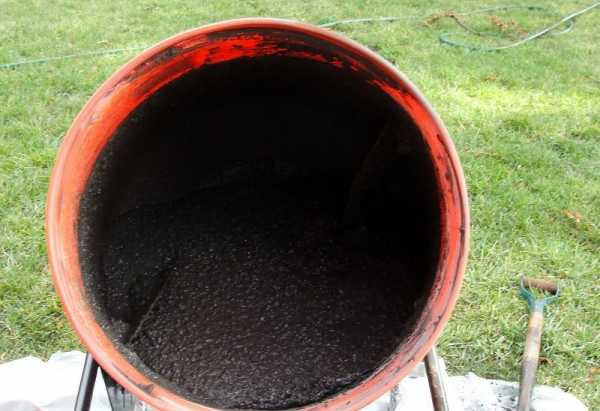

После работы необходимо очистить бадью-миксер от остатков раствора, для чего ее максимально опускают вниз горловиной и слегка постукивают с внешней стороны, при необходимости промывают водой.

Производительность бетономешалки позволяет залить ленточный фундамент частного дома или коттеджа за несколько дней работы. При качественном изготовлении деталей бетономешалка обладает достаточной прочностью и ресурсом, позволяющим использовать ее в течение десяти и более лет.

Видео — бетономешалка своими руками (3 видеоурока)

stroyvopros.net

Бетономешалка своими руками: чертежи :: SYL.ru

Бетономешалка является незаменимым устройством для выполнения различных строительных работ. То время, когда раствор для строительства замешивали вручную, давно прошло. Сегодня в каждой отрасли деятельности люди пытаются максимально облегчить и автоматизировать ручной труд.

Так и в строительстве, чтобы облегчить работы, придумали устройство, которое бы помогало готовить однородные бетонные смеси. Процесс замешивания в данных механизмах выполняется при помощи механического смешивания между собой всех ингредиентов раствора. Обычно это цемент, вода и песок.

Для строительства больших объектов промышленная машина является единственным выбором. А в условиях небольшой стройплощадки (например, в частном доме) лучший выбор – это бетономешалка, своими руками изготовленная с учетом всех требований.

Что она из себя представляет?

В большинстве случаев данная конструкция представляет собой барабан, в котором непосредственно проходит процесс смешивания. Энергию вращения он получает при помощи механического привода и электрического двигателя. Электромотор в данном случае является сердцем машины. Эти помощники строителя различаются по мощности, объему барабана, а также по виду исполнения.

Но не все устройства имеют такую вот стандартную конструкцию. Существует устройство принудительного типа. Оно выглядит немного по-другому. Здесь емкость для раствора выполнена без возможности движения. В ней установлены лопасти специальной формы. За счет их движения и перемешиваются все составляющие. Такая система не позволяет смешивать особо крупные частицы. Машина предназначена лишь для жидких смесей. Но бетономешалка, своими руками сделанная по этому принципу, может смешивать даже крупные фракции раствора.

Как сделать высококачественный раствор?

В приготовлении правильного и качественного строительного раствора есть несколько основных принципов. Нужно соблюдать каждый из них, иначе есть риск того, что раствор окажется испорченным и не будет иметь должных качеств.

Итак, каковы же требования к процессу смешивания ингредиентов раствора? Во-первых, время приготовления не должно превышать по длительности 3 минут. Если процесс будет длиться дольше, то это вызовет эффект центрифугирования, что значительно ухудшит качества раствора.

Во-вторых, когда процесс смешивания будет закончен, для выгрузки смеси следует опустить горловину емкости бетономешалки. Выключать ее при этом не нужно.

Как делается самодельная бетономешалка своими руками?

Если нужно построить дом или подсобное помещение на даче или в загородной усадьбе, то в первую очередь необходимо обзавестись таким устройством. Делать раствор своими руками неудобно, долго и тяжело.

Необходимость этой полезной машины особенно часто ощущается в частном секторе. Ведь иногда появляется необходимость небольшого строительства, постоянно что-нибудь нужно реконструировать или перестраивать. Даже чтобы залить садовую дорожку или сделать фундамент для беседки в саду, нужен раствор.

Бетономешалка, своими руками сделанная - это хороший способ сэкономить, так как агрегат нужен нечасто, а цена за заводские и промышленные модели достаточно высокая. Да и нет никакого смысла покупать ее на пару раз. К тому же сделать что-нибудь собственными руками – это увлекательно и интересно.

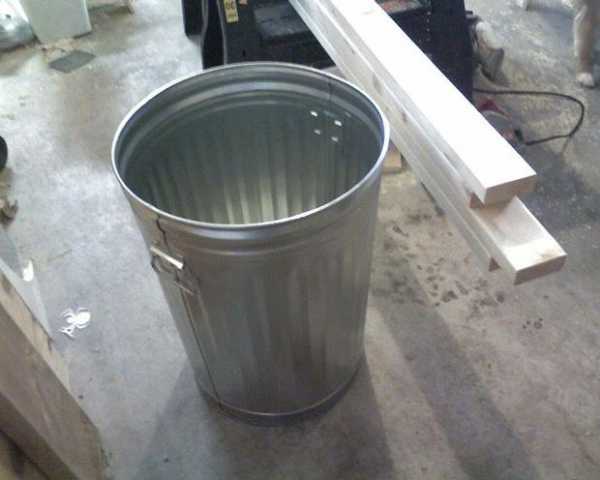

Выбираем емкость

Для постройки нашей машины в первую очередь нужно подобрать емкость. При этом нужно учитывать необходимый объем. Можно найти на участке старую металлическую либо пластиковую бочку, 200-литровой вполне хватит.

Основание

Эта конструкция имеет достаточно солидные размеры, поэтому нужно обеспечить для нее достаточных размеров основание. К изготовлению этого элемента нужно подойти основательно.

Для создания основания используется дерево. Подойдет брус с сечением 10-15 см. Соединять раму будем соединением «в шип». Предварительно нужно обработать все стыки при помощи клея и саморезов. Такая самодельная бетономешалка, своими руками сделанная, сможет стойко выдержать нагрузки.

Основание, изготовленное из металла, само собой, имеет большую надежность. Но если устройство не будет использоваться часто, это нецелесообразно. И от этого конструкция лишь будет больше весить. В качестве материалов для металлической рамы подойдет швеллер или уголок. Собирать можно при помощи сварки, болтовых соединений.

На основании следует предусмотреть возможность для крепления привода, а также систему наклона и противовес, при помощи которого будет выгружаться раствор. Также нужно не забывать об органах управления.

Выбор мотора

Бетономешалка, своими руками изготовленная, в нашем случае будет работать от электромотора. Для этого отлично подойдет совершенно любой однофазный мотор. Частота вращения должна быть не более чем 40 оборотов.

Есть люди, которые успешно применяют для данных целей двигатели от старых стиральных машинок. Устройство этих моторов позволяет им работать очень долго, причем не будет риска перегрева, перегрузки или еще чего-нибудь. У данных агрегатов хороший крутящий момент, поэтому нужно предусмотреть систему редукторов. Для этого можно использовать ременную передачу со шкивами различных диаметров.

Как делается бетономешалка из бочки своими руками?

Так как в основе конструкции лежит обычная бочка, то подойдет любая металлическая на 200 литров. Нужно обязательно хорошо чистить бочку после работы. Если емкость не очищать, то рано или поздно внутри будут образовываться куски засохшего раствора. При этом будет затруднена разгрузка готового раствора из бочки. Так устройство не сможет служить долго.

Ручной привод

Как делается ручная бетономешалка своими руками? Чтобы раствор перемешивался, нужно, чтобы наша бочка могла свободно поворачиваться вокруг оси.

Для более удобной загрузки и разгрузки в бочке нужно обустроить дверь. Для этого на боковой стороне емкости нужно сделать вырез. Крепление двери можно осуществить при помощи петель. Также нужно предусмотреть фиксатор и уплотнитель.

Для организации ручного привода можно в центре бочки с двух сторон сделать отверстия под трубу небольшого диаметра. Она будет выполнять роль двигателя. Как крепить трубу? Можно использовать сварку, можно фланцы и болтовое соединение.

Чтобы повысить качество перемешивания ингредиентов, изнутри бочки на стенки можно приварить металлические полосы. Так получатся лопасти, которые есть в конструкции промышленных мешалок.

Станина

Бетономешалка из бочки, своими руками изготовленная, в нагруженном состоянии будет иметь большой вес. Рама для нее должна быть достаточно прочной и устойчивой. К тому же бочка должна крутиться.

В качестве материала можно использовать дерево или же металл. Пойдет все: профиль, уголки, брус. Эта конструкция предусматривает 2 треноги с двух сторон. Треноги скреплены между собой продольно. Высота этих опор должна быть такой, чтобы с машиной было удобно работать. Нужно учесть, что такая конструкция будет перемещаться по участку. Чтобы легче было работать с ней, можно во фланцы запрессовать подходящие подшипники.

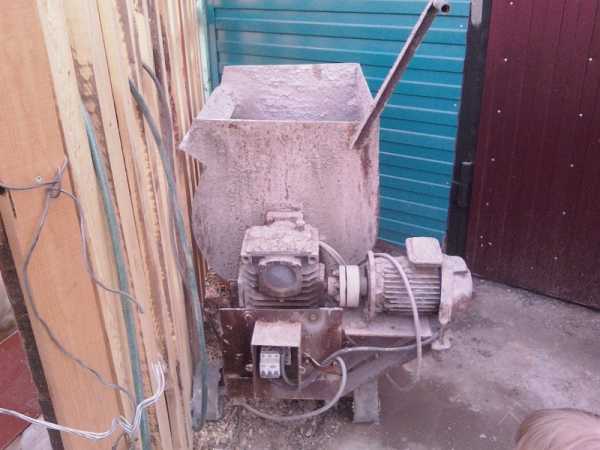

Принудительная мешалка

Мы узнали, как сделать бетономешалку своими руками. А сейчас мы посмотрим, как собрать мешалку принудительного типа. Сделать устройство отнюдь не так сложно, как кажется.

У такого устройства есть некоторые конструктивные особенности. Здесь вся бочка не вращается, а вращается внутри нее вал с лопастями. Существуют конструкции с горизонтально расположенным валом или же вертикальным.

Принудительная бетономешалка, своими руками сконструированная, может, немного и уступает промышленным изделиям, однако обойдется значительно дешевле.

Для начала нам нужна бочка. Для горизонтальной конструкции может понадобиться специальное корыто. В торцевой части бочки нужно сделать отверстие. Затем в него вставляется вал, на который напрессован подшипник. Нижняя часть бочки должна иметь дверь для выгрузки раствора.

Вал можно изготовить либо из труб, либо из арматуры. Лопасти к валу можно приварить. Они легко делаются из листового проката.

Многие сделанные бетономешалки своими руками, чертежи которых при желании найти несложно, в качестве электродвигателя укомплектовываются моторами с мощностью от 2,2 кВт. А для того, чтобы обороты вала не превышали 48, используют редукторы. Можно применить ременную передачу, можно цепную от старого горного велосипеда.

www.syl.ru

Бетономешалка своими руками - современные конструкции и их особенности (90 фото)

Ни одна стройплощадка не может быть организована без бетона. Замешивать раствор при помощи обычной строительной лопаты и большой емкости весьма проблематично и физически затруднительно. А если объемы работ большие — то такой процесс лишен целесообразности.

Значительно удобнее использовать бетономешалку. В каждом строительном магазине продаётся такой агрегат. Кто-то в целях экономии денег сооружает сей агрегат для замеса цементного раствора своими силами. Посмотрите фото бетономешалки, выполненной своими руками, дабы понимать какими они могут быть.

Как сделать бетономешалку своими силами?

Изготавливая бетономешалку своими силами у вас появляется возможность обзавестись собственным оборудованием с минимальным расходом финансов. Рассмотрим в деталях процесс изготовления бетономешалки.

На самом деле конструкция довольно простая — замес тут механический. Все очень хорошо видно на чертежах бетономешалок. Основное преимущество агрегата — работа с большими объемами цемента.

Привод здесь не обязательно должен быть ручным или механическим, можно установить электродвигатель. Чтобы выгрузить бетон из мешалки, бадью наклоняют в одну из сторон.

Механическая бетономешалка

Есть здесь и минус, характерный для всех подобных бетономешалок с использованием цилиндрической емкости под цемент — замес цемента в углах неаккуратный и некачественный. При превышении оборотов свыше 35 в минуту, смесь разлетается.

Решить вторую проблему можно, если вместо вырезанного отверстия приварить обратно отрезанный элемент и сделать люк. Для замешивания раствора в такой бетономешалке требуется не больше 5 мин., на сухой уходит от 1 до 12 мин.

Инструкция как сделать бетономешалку приводится ниже. Эта конструкция, как и представленная ранее выше, может быть с электрическим приводом и без него. Преимущество: однородность всего цемента, скорость замеса смеси и качественный бетон на выходе.

Для изготовления подойдет старая бочка, несмотря на невзрачный внешний вид, она не будет ничем уступать современным бетономешалкам промышленного производства. В данном случае, на скорость замешивания влияют больше обороты, а не время. Достаточно прокрутить смесь несколько раз, как она уже полностью готова.

Из минусов можно выделить весьма сложную схему самой конструкции бетономешалки. Чтобы изготовить даже самый простой ручной вариант, нужно будет запастись сразу десятком различных элементов и запчастей.

Все внимание нужно сосредоточить при изготовлении бетономешалки на разгрузочном люке, посмотрите как плотно прилегают шпингалеты, уплотнители и петли. Каждый элемент должен быть крепким и надежным, обладать высоким качеством. Ну а если питание поблизости для электрической мешалки отсутствует, то подобный агрегат окажется просто незаменимым.

Подобные конструкции можно встретить и в сфере промышленного производства. Это свидетельствует о том, что самодельная бетономешалка не уступает ничем фабричным образцам.

Электрическая бетономешалка

Еще один вариант бетономешалки подразумевает использование электродвигателя. Это самая популярная конструкция, которую любят копировать друг у друга домашние кустарные мастера. Никаких особых пояснений по этому поводу не требуется. Схема доступна на фотографии ниже.

Есть огромное количество конструкторских решений и видов электрической бетономешалки. Даже детальные чертежи представлены в большом количестве.

Поговорим об этом агрегате в паре слов. Как правильно сделать бетономешалку своими руками:

Горловая часть и днище конструкции укрепляются при помощи сварных планок;
Идеальным выбором будет рамный миксер, сваренный с основанием;
Обратите внимание, чтобы ось и емкость вращались вместе — рама станет сложнее, но при этом увеличиться её надежность, и будет отсутствовать необходимость в уплотнителях на днище. Последний момент влияет на срок эксплуатации готового устройства.

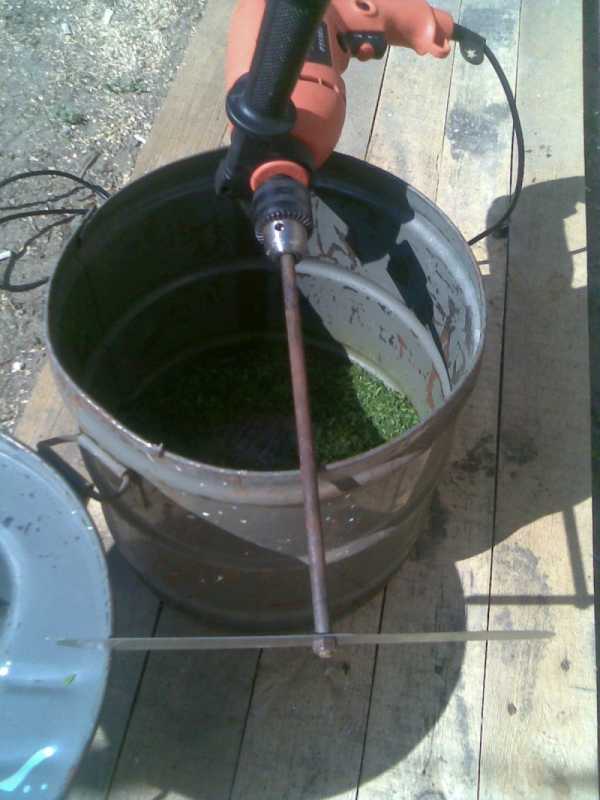

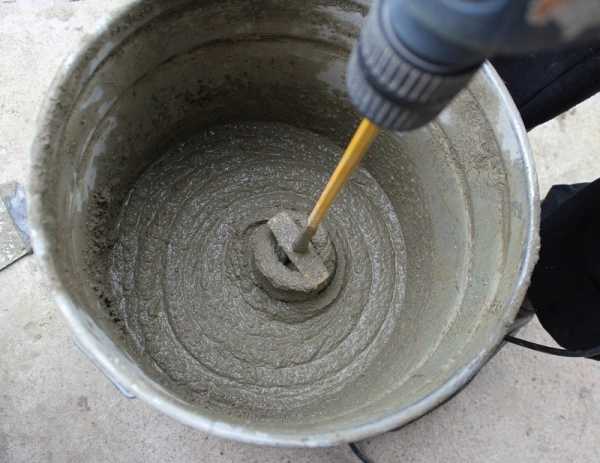

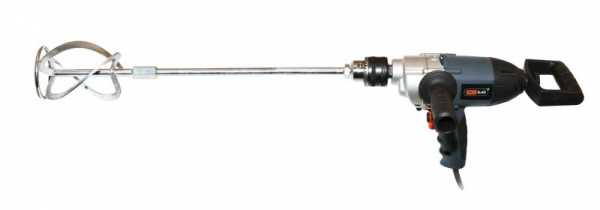

Электрическая бетономешалка с перфоратором

Несмотря на наличие хорошего дорогого перфоратора с отличными показателями параметров в 1-1,5 киловатта, и ударной функцией, не так просто изготовить качественную бетономешалку.

Наиболее часто встречающиеся ошибки:

Неправильно выбранная по габаритам емкость. Она не должна быть чрезмерно круглой формы, иметь вытянутые очертания.

Неправильное расположение вибратора значительно ухудшает качественные показатели замешивания. Его высота до дна должна соответствовать диаметру. Раствор должен быть залит в том же объеме, что и радиус вибратора.

Плоский вибратор не самое лучшее решение. Такой инструмент не сможет создать необходимые волнообразные возмущения на поверхности смеси и она просто не будет должным образом перемешена.

Посмотрите на изображение ниже, чтобы понимать какой именно следует применять или покупать. Наиболее подходящая модификация имеет пару тарелок (блюдец).

Вибратор больших размеров. На каждый последующий киловатт мощности прибавляется 15-20 см в диаметре. Наш агрегат сможет спокойно работать с тарелками на 25 сантиметров.

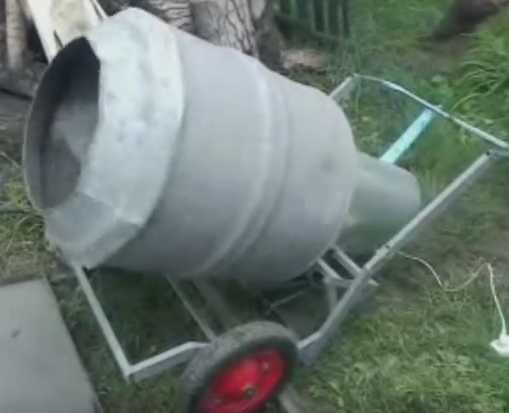

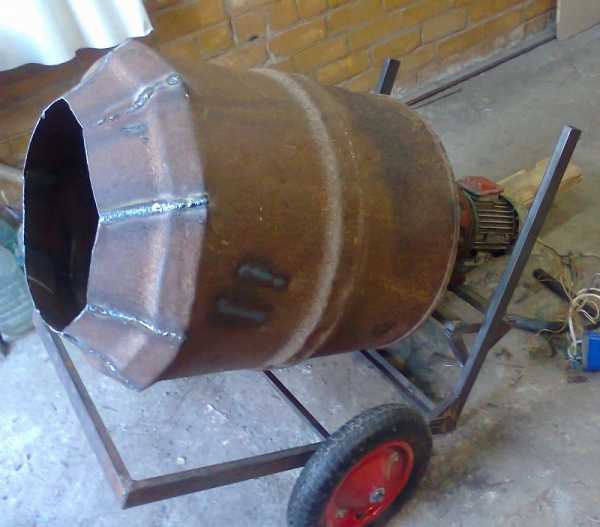

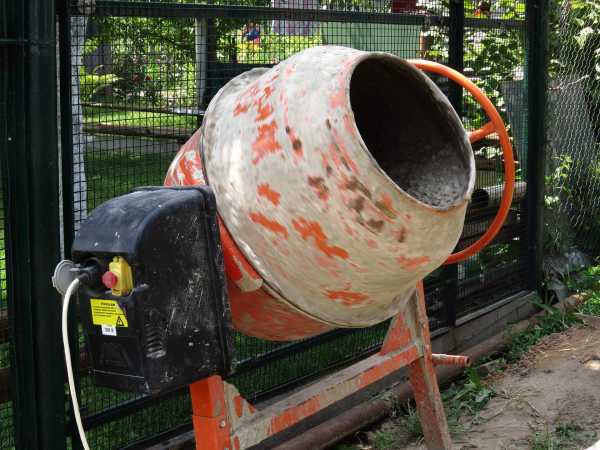

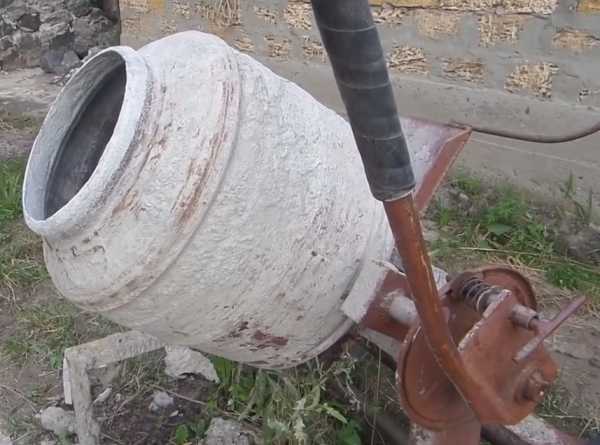

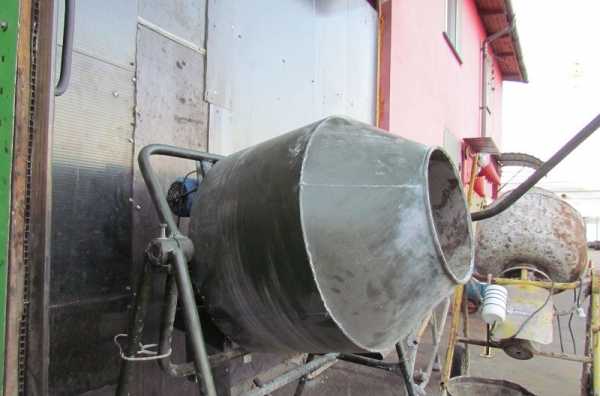

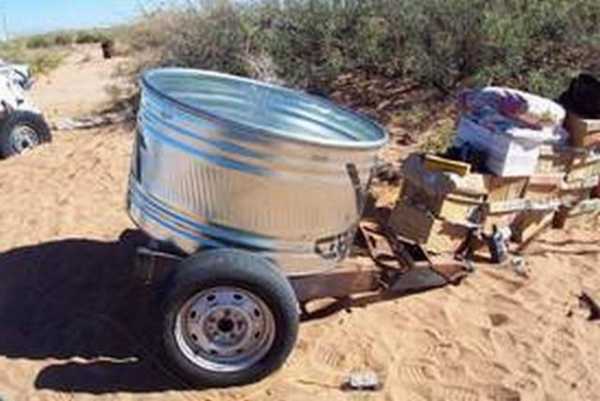

Фото бетономешалки своими руками

mojdominfo.ru

Бетономешалка своими руками: чертежи, инструкция

Зачем использовать ручной способ замеса бетона и раствора? Существенно облегчить вашу работу может данная статья. С её помощью вы получите более качественный получаемый материал при меньших физических затратах.

Виды бетономешалок

Более качественный цемент получается из бетономешалок изготовленных для промышленных нужд, в таких устройствах могут присутствовать два вала, но куда более рациональным для личных потребностей будет работа с бетономешалками собственного производства (т.е. созданных своими руками).

Бетономешалка доводит до состояния однородности цемент, наполнитель, воду. В роли второго при этом выступают щебень, песок, отсев. Давайте рассмотрим два варианта устройства бетономешалок: с принудительным перемешиванием и гравитационным.

Принудительный тип - движение лопастей осуществляет процесс перемешивания, барабан остается неподвижным.
Гравитационный тип - лопасти располагаются внутри барабана, при этом барабан вращается. Кроме строительных растворов, такой тип бетономешалок так же работает и с цементом. Чаще всего именно такой вариант люди предпочитают для домашнего использования.

Чертежи самодельной бетономешалки

Бетономешалка: производство в домашних условиях

К составляющим которые выступают для вас в роли "конструктора" относятся:

емкость раствора (старайтесь использовать бочку из метала)
минимум два подшипника
материалы лопастей
приводной вал
электродвигатель
материалы каркаса

В изготовлении приводного вала для бенотомешалки используют трубу или прут, остаточные части швеллеров и арматуры подойдут для использования в изготовлении частей корпуса, а так же лопастей.

Особое внимание уделите такой детали как электродвигатель, убедитесь что он достаточно мощный для того что бы корректно работать с емкостями которые имеют большой вес. Для изготовления бетономешалки в домашних условиях вам подойдет эта часть конструкции со следующими характеристиками: кол-во оборотов 1500, "сила" 2,2 кВт. Не забывайте так же о том, что эту скорость необходимо держать в пределах до 48 оборотов за минуту. Редуктор, как аналог ременная передача с подходящими шкивами помогут вас справиться с этой задачей.

Правильная работа домашней бетономешалкой

Приводной вал самодельной бетономешалки необходимо размещать на дне бочки, для этих целей сделайте отверстие и должным образом закрепите эту часть конструкции, далее на нее устанавливается шкив, оборудование "оживает" с помощью электродвигателя, которому в этом помогает ременная передача. Для работы с элементами содержимого в емкости - сделайте отверстие (люк), размер будет достаточным в пределах 35х30 см. Фиксируйте люк шарнирами и болтами, края при этом следует оклеить резиной. Для правильной работы, что бы вы не потеряли часть содержимого, убедитесь что люк в достаточной мере прилегает.

Из швеллера и уголков изготавливают такую часть внутренности бочки как крестовина. При этом её нужно приварить. Для равномерности вымешивания содержимого емкости, обязательно оставляйте 10-15 мм между краем бочки. Не забывайте о необходимой части в конструкции - устройство с помощью которого будет происходить опрокидывание бочки. Не лишней окажется и ручка предназначенная для транспортировки вашего изделия.

Аналогичный способ в изготовлении бетономешалки

На дне бочки бетономешалки, а так же по её центру по середине необходимо сделать отверстие - в него будет помещаться вал. Крепления в количестве двух штук изготовьте из уголков, оно должно иметь форму буквы А. Треть бочки отсеките с использованием болгарки. Подшипники помогут провести соединение между валом и бочкой. Мешалку необходимо устанавливать так, что бы она всего на пару миллиметров доставала до стен бочки, это устройство изготавливается на вал. Электродвигатель работает при помощи ременного вала.

Оборот вращения в этой ситуации так же не должен превышать значения 48-ми за одну минуту. В этом варианте конструкций сама бочка остается неподвижной, работает мешалка на валу. Когда этап перемешивания закончен, высыпается содержимое при помощи ручки. Этот вариант не предусматривает люк.

Бетономешалка ручная

Этот вид бетономешалок поможет вам в случаях когда электродвигатель найти не предоставляется возможности.

Вам понадобится бидон, как аналог можно использовать флягу. Ось с ручкой пропускается через эту флягу или бидон. Раму необходимо изготовить из уголка, использовав подшипники прикрепите ось, определив центр тяжести бидона.

Процесс приготовления бетона

Помните, качество получаемого раствора или цемента зависит не только от вашей бетономешалки, но и от других факторов! Придерживайтесь правильных пропорций. Один куб. м. для изготовления раствора расходует 125 л. воды, качество пойдет на спад при не соблюдении этой пропорции! Если говорить про правильные пропорции песка при работе с гравием - 1:1,3, если же речь идет о щебне - один к двум.

Важный момент: в изготовлении раствора использованный песок должен быть хорошего качества, это сильно влияет на полчаемый результат. Песок должен быть чистым! В летний период для процесса приготовления подойдет и холодная вода, если же это зима - температура должна составить 40°.

Видео

positroika-doma.ru
