Популярные варианты утеплителей труб и способы монтажа. Теплоизоляция на трубы

выбор материалов, технология, инструкция с фото

Дымоход — это центральный элемент дымоотводной системы в любом частном доме, где присутствует отопительное оборудование, работающее на твёрдом или жидком топливе. Для его эффективной работы требуется не только соблюдение технологии установки, но и устройство полноценного теплоизоляционного слоя, который будет располагаться снаружи дымовой трубы.

Для чего нужно утеплять дымоход

В процессе эксплуатации по дымовому каналу транспортируется большое количество продуктов сгорания и горячего воздуха. Всё это снижает срок службы дымохода за счёт ускорения процессов коррозии и окисления внутренних стенок отводящего канала.

Среди наиболее распространённых проблем, которые приводят к повреждению дымовой трубы, можно выделить:

наличие влаги — в трубе дымового канала наблюдается повышенное давление и постоянная влажность. Из-за разности температур внутри и снаружи дымохода на стенках канала частично конденсируется влага, что в итоге пагубно влияет на эксплуатационное состояние металла;

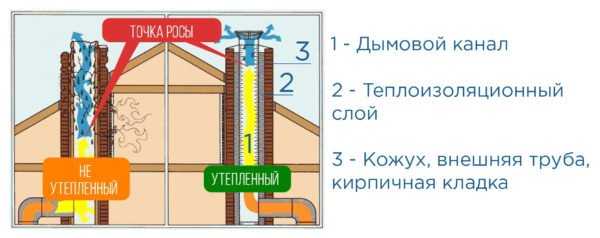

При отсутствии теплоизоляции в дымоходе скапливается большое количество конденсата
химическая среда — при сгорании твёрдого или жидкого топлива образуется большое количество агрессивных веществ, опасных для здоровья человека. При правильной работе дымохода все образовавшиеся вещества выводятся наружу под действием естественной тяги. При снижении уровня тяги или в момент, когда дымоход не функционирует, вещества скапливаются на стенках дымового канала, что приводит к медленному, но поступательному разрушению трубы дымохода.

Утепление дымохода при помощи современных теплоизоляционных материалов позволяет снизить риск образования повреждений и уменьшает скорость протекания процессов коррозии. Например, утепление стальных дымоходов продлевает срок службы изделия в 2 и более раза.

Преимущества утеплённого дымохода

Своевременная теплоизоляция дымовой трубы снижает риск воздействия факторов, приводящих к образованию повреждений в металле, кирпиче или керамике. При правильно выбранной толщине утеплителя проблема с конденсатом решается практически полностью — точка росы сдвигается до участка трубы, расположенного выше уровня кровли. Это значительно увеличивает ресурс дымового канала и срок эксплуатации дымооводящей системы в целом.

Утепление дымохода увеличивает срок его службы в несколько раз

К другим преимуществам утеплённого дымохода можно отнести:

Снижение уровня отложений — теплоизоляционные материалы способствуют уменьшению разности температур между продуктами горения и поверхностью дымовой трубы. Это снижает количество веществ, осевших на внутренней поверхности дымохода.
Энергосбережение — в процесс работы утеплённый дымоход забирает меньше энергии, полученной от сжигания топлива. Это позволяет снизить расход топлива и энергии, затрачиваемой на поддержание постоянной температуры в топочной камере.
Прочность и устойчивость — теплоизоляция, монтируемая вокруг дымовой трубы, играет роль каркаса и повышает прочность и устойчивость конструкции. Особенно это заметно при монтаже тонкостенных металлических дымоходов.

Современные утеплители повышают морозостойкость дымоотводящей системы. При соблюдении технологии утепления удаётся снизить или полностью устранить воздействие высокой температуры на участке вывода трубы через кровлю.

Утеплители для теплоизоляции дымовой трубы

Для утепления печного дымохода используются материалы, обеспечивающие высокую степень изоляции вкупе с низкой теплопроводностью. Это исключает риск появления «мостиков холода», обледенения и образование конденсата.

Среди наиболее эффективных и популярных материалов для утепления можно выделить следующие:

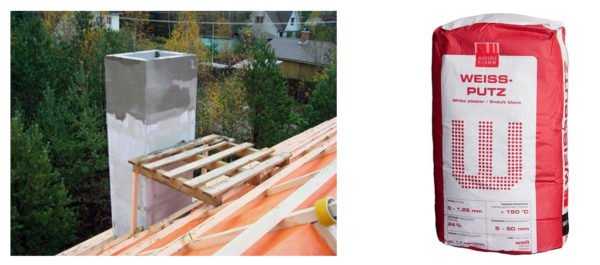

штукатурка — применяется для утепления кирпичных и каменных дымоходов. Штукатурный раствор наносится на предварительно подготовленную армированную поверхность. По соотношению трудозатрат и качества этот способ является наименее оправданным;
Утепление дымохода жаростойкой штукатуркой требует неоправданно больших трудозатрат
битый кирпич — используется для теплоизоляции кирпичных и стальных конструкций. Материал засыпается в кожух, который закрепляется вокруг дымовой трубы. Минимальное расстояние от дымохода — 60 мм. Иногда вместо битого кирпича используется шлак;
Просеянный шлак плотно заполняет монтажный зазор и обеспечивает высокую степень теплоизоляции дымохода
базальтовая вата — современный теплоизоляционный материал, выпускаемый в форме матов или цилиндров с различным внутренним сечением. Материал обматывается вокруг дымовой трубы и фиксируется на стальные обжимные хомуты. По соотношению цены и качества этот способ наиболее эффективен.

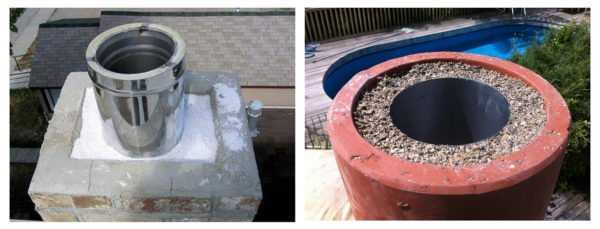

По сути, все описанные выше методы имеют некоторое сходство — утеплитель наносится или закрепляется на внешней поверхности дымохода. После чего теплоизоляционный материал защищается стальным кожухом.

В целях экономии внешнюю стальную трубу можно заменить на деревянные или шлакобетонные плиты. Например, вокруг дымохода можно закрепить прямоугольный каркас, используя имеющиеся под рукой деревянные щиты, а пространство между трубой и щитами заполнить любым теплоизоляционным материалом.

Какой утеплитель лучше выбрать

Первое, что стоит помнить при выборе материала для утепления дымохода, — теплоизоляция должна быть изготовлена из негорючих компонентов. В процессе эксплуатации дымохода утеплитель будет нагреваться до 100–150 оС, а в месте вывода трубы через перекрытия температура может быть ещё выше.

Если работы по монтажу утеплителя будут выполняться одним человеком, то лучше выбирать наиболее лёгкий и цельный материал. Иначе в ходе утепления обязательно возникнут проблемы, что в итоге скажется на качестве проводимых работ.

Для самостоятельного утепления дымовой трубы лучше использовать базальтовую термоизоляцию. Форма и толщина изделия подбирается с учётом существующей конструкции дымохода.

Базальтовый цилиндр можно подобрать точно под размер трубы дымохода

К преимуществам утеплителей на основе базальтовой ваты можно отнести:

высокие теплоизоляционные качества;
хорошую паропроницаемость;
стойкость к воздействию химических веществ;
невосприимчивость к образованию грибка и плесени;
высокую термостойкость при нагреве свыше 100 оС;
экологичность и безопасность.

Перед использованием готовой термоизоляции от производителя следует внимательно изучить технологию её монтажа. Как правило, качественные изделия комплектуются бумажным вкладышем или инструкцией, в которых подробно описан способ их резки и монтажа.

Видео: тест на горючесть базальтовой ваты

Конструкция стального утеплённого дымохода

Утеплённый дымоход представляет собой конструкцию «труба в трубе», похожую на сэндвич-трубу, которая также применяется для сооружения дымовых каналов. Обычно в качестве внешней трубы выступает деревянный короб, обшитый асбестовыми плитами, или стальная труба большого диаметра.

legkovmeste.ru

Теплоизоляция для труб отопления на открытом воздухе

Причин, по которым необходима теплоизоляция для труб отопления на открытом воздухе для частного дома, как правило, три. Первая, когда от центральной теплотрассы к зданию необходимо проложить по улице отопительные инженерные коммуникации. Вторая, когда для отопления используется автономная котельная. Третья, отопительные коммуникации необходимо протянуть к другим зданиям, находящимся на приусадебной территории.

Зачем проводится теплоизоляция для труб отопления на открытом воздухе

Казалось бы, процедура утепления труб для отопления – излишнее занятие: они и так практически всегда горячие. Поэтому, если речь идёт об утеплении труб отопительных систем, корректнее было бы использование термина «термоизоляция». Касается это в первую очередь трубопроводов систем ГВС (Горячее ВодоСнабжение). Здесь на первый план выходит не утепление, а поддержание температуры перекачиваемой рабочей среды на определённом уровне и снижение тепловых потерь. Такая же мера предосторожности будет нелишней для магистральных трубопроводов ГВС и для тепловых трасс независимо от вида самих труб — стальных, медных или пластиковых.

Полезный совет! Иногда утепления труб отопления для прокладки в земле, выполненного с помощью только традиционной теплоизоляции, бывает недостаточным. В этом случае эксперты рекомендуют подогревать их принудительно, используя нагревательные кабели.

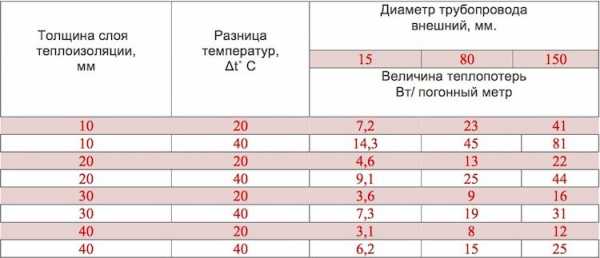

Площадь теплообмена трубопроводов

Цилиндрическая конфигурация труб предопределяет немалую площадь теплообмена с атмосферой или грунтом (если те проложены в земле). С увеличением диаметра трубопровода теплопотери растут. Из приведённой ниже таблицы вы узнаете, насколько критично их увеличение к разнице температур снаружи и внутри трубы, от её диаметра и толщины слоя теплоизоляции.

Требования к изолирующему материалу

На современном рынке в сегменте теплоизоляции для труб отопления на открытом воздухе присутствует масса предложений. Отдавать предпочтение необходимо следующим термоизоляционным конструкциям:

Для утепления труб отопления на улице, а также в подвале подойдёт лишь гидрофобный материал.
Теплоизоляция труб отопления должна обладать надёжной внешней защитой. Причины данного требования кроются как в природных явлениях, так и в человеческом факторе:

если утеплитель способен впитывать воду, он должен быть надёжно защищён от атмосферной влаги;
внешняя защита не допустит разрушения трубопроводов на улице от негативного воздействия УФ-излучения;
внешняя защита противостоит чрезмерной ветровой нагрузке.

Кроме того, нельзя исключать возможность повреждения теплоизоляции наружных трасс ГВС и отопления животными, которые выпускаются на приусадебный участок, а также от банальных проявлений вандализма.

Критерии выбора теплоизоляции

В поисках ответа на вопрос чем утепляются трубы отопления на улице и на чердаке, помимо вышеуказанных требований следует учитывать ниже приведённые характеристики теплоизоляционного материала:

теплопроводность;
способность выдерживать агрессивное воздействие окружающей среды;
диапазон рабочих температур;
продолжительность срока службы. Особенно это актуально, если трубы проложены в земле, а не на открытом воздухе;
простота монтажа.

Варианты теплоизолирующих конструкций

Разнообразие материалов предоставляет возможность реализовать качественную термоизоляцию трубопроводов, проложенных как в земле, так и над её поверхностью. И хоть производство утеплённых труб для отопления в нашей стране налажено на достаточно высоком уровне, многие наши соотечественники осуществляют их термоизоляцию самостоятельно.

Конечно, без определённых знаний здесь не обойтись. Ведь широкий выбор подразумевает отличие в характеристиках теплоизолирующих материалов. Поэтому тем, кто принял решение выполнить эту процедуру, не привлекая профессионалов, нелишним будет знать, что для утепления труб отопления своими руками используются следующие из них:

Вспененный утеплитель. Эта продукция выпускается в виде чехлов, для изготовления которых используется полиуретан, пенополистирол или каучук. Создаётся слой теплоизоляции без проблем: чехол просто надевается на трубопровод через продольный разрез, а не путём протягивания трубы по его полости.

Полезный совет! Если вы будете делать это своими руками, не забудьте на заключительном этапе склеить торцы разреза специальным клеящим составом.

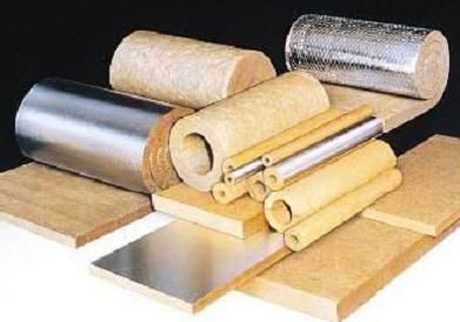

Специальная минеральная вата.

Базальтовая. В качестве сырья для её изготовления выступает горная порода с повышенным содержанием минерала базальт. Данный утеплитель привлекает внимание тем, что, во-первых, он способен работать при температуре +650˚С, а, во-вторых, он не выделяет при нагревании токсичных веществ.
Стекловолоконная. Кварцевый песок – вот её основной компонент. Кроме того, в состав такого утеплителя входит изготавливаемое из него стекло. Его особенностью является относительно невысокая рабочая температура – около 180˚С. Поэтому стекловолоконная вата идёт, преимущественно, на изготовление труб для отопления утеплённых для наружных трасс и для тех, которые проложены в земле.

Поскольку обеим этим разновидностям теплоизоляции присуща повышенная гигроскопичность, применять их можно только в сочетании с гидроизоляцией:

Отражающая обмотка. Процедура утепления труб отопления на улице своими руками с помощью такой теплоизоляции не требует наличия у исполнителя профессиональных навыков. Всё очень просто. Поверх основного слоя теплоизоляции, выполненного, например, из вспененного полиуретана или полиэтилена, наматывают алюминиевую фольгу, после чего закрепляют её с помощью металлической проволоки.

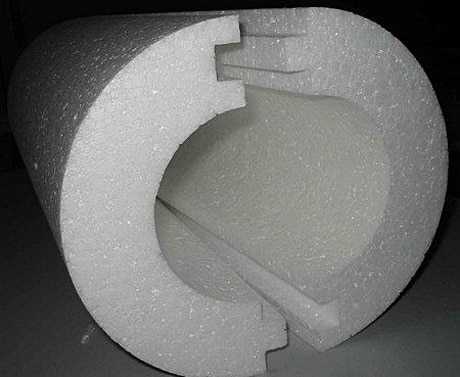

Пенопласт. Для инженерных коммуникаций изготавливаются повторяющие их геометрию специальные формы, в виде кольца, состоящего из двух частей. В каждой из них присутствует пазовое соединение. Такая конструкция позволяет достаточно легко утеплить трубопровод своими руками.

Полезный совет! Пенопласт практически не впитывает влагу. Но поскольку утеплять трубы ГВС-трасс в земле необходимо абсолютно водонепроницаемым материалом, пенопласт – не лучший вариант. С этой точки зрения лучше будет остановить свой выбор на экструзионном пенополистироле.

Пенопласт – оптимальный материал для создания теплоизоляции для труб отопления в квартире. Не многие наши соотечественники понимают актуальность этого вопроса. Да, не на улице, а в жилом помещении даже неутепленные трубы отопления не замёрзнут. Но по пути к радиатору полезные градусы расходуются на обогрев стен и мебели. Таким образом, степень нагрева радиатора будет существенно меньше предполагаемой величины, что, в свою очередь, приведёт к уменьшению уровня отдачи тепла в комнаты квартиры.

Утепление труб на чердаке и в подвале

Закончив возведение частного дома, его владелец должен выяснить, чем утепляются трубы отопления. Выбор материала зависит от типа помещения, в котором они проложены: на чердаке или в подвале.

Чердачное помещение характеризуется повышенной продуваемостью, поэтому повышенная влажность здесь, как правило, не фиксируется: она такая же, как и на улице. А по той причине, что создать полное утепление на чердаке очень сложно, минусовые температуры там не редкость.

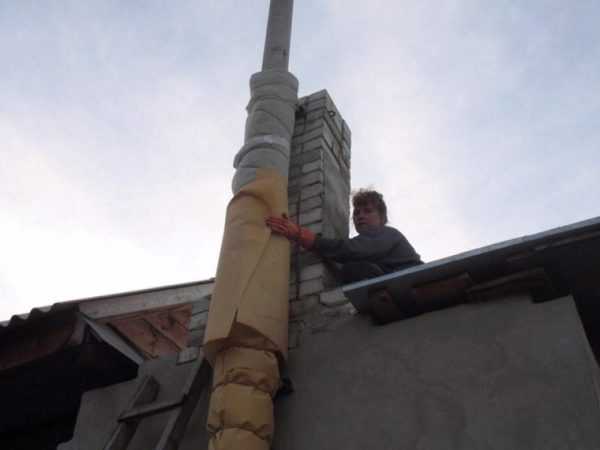

Те, кто хотят утеплить проложенные в этом помещении трубы своими руками, должны руководствоваться не только показателем теплопроводности материала. Следует также учитывать, возможно ли соединить сегменты без образования мостиков холода. Как показывает практика, для утепления труб отопления на чердаке наилучшим образом подходит стекловата, шлаковата, каменная и базальтовая вата. Причем не только из-за доступной цены. Ведь даже тем, кто не знает, как утеплить на чердаке трубы отопления, самостоятельное решение данной задачи по плечу. А это дополнительная экономия.

Подвал – самое критичное для труб отопления место жилого дома. Прокладываются они в земле ниже глубины промерзания грунта. Но даже это не освобождает от необходимости утепления трубопроводов. А с точки входа теплотрассы в подвал до того места, где трубы подходят к месту расположения сантехники, их необходимо термоизолировать.

Полезный совет! Независимо от вида материала, используемого для теплоизоляции труб, проложенных в земле, его необходимо покрывать слоем гидроизоляции.

Поиски ответа на вопрос чем утеплить в подвале трубы отопления много времени не займут. По мнению экспертов с точки зрения соотношения Цена/Качество наилучший выбор – это теплоизоляция из пенополистирола. Производится она для труб разных диаметров и любой хозяин с её помощью может утеплить трубопровод в подвале своими руками.

Использование минеральной ваты предполагает выполнение двух этапов процесса утепления труб отопления в подвале:

полотно плотно обматывается вокруг трубы и закрепляется капроновым шнуром;
из рубероида формируется гидроизоляционная защита. Будучи предварительно нарезанным на куски, этот материал, в свою очередь, наматывается поверх минеральной ваты. Для фиксации тоже используется верёвка из капрона.

Корректный выбор теплоизоляционной конструкции и правильность её монтажа определяют продолжительность срока эксплуатации и эффективность работы трубопроводов.

trubamaster.ru

Утеплитель труб: основные особенности и технология укладки

Содержание статьи

Утеплитель труб изготавливают на основе минеральной ваты, пенопласта, полиэтилена, а иногда дополняют слоем отражающей фольги. Все эти материалы имеют разный коэффициент теплопроводности. Чем он ниже, тем больше тепла способен удержать изолятор. Какой материал подойдет лучше всего, зависит от того, что именно нужно утеплить.

Для магистральных и внутридомовых теплосетей необходимо устанавливать теплоизоляцию с учетом диаметра труб и температуры рабочей среды. Форма ее может быть цилиндрической, полуцилиндрической или рулонной.

Цилиндры и полуцилиндры имеют пазы, благодаря которым их можно стыковать. Высокая точность размеров, стойкость к механическим повреждениям и низкая теплопроводность – основные критерии выбора материала для теплобарьера. Группа горючести, плотность и влагостойкость материала также важны.

В качестве традиционных утеплителей используют полипропилен, пенополистирол, пенополиуретан, минеральную вату и базальтовое волокно.

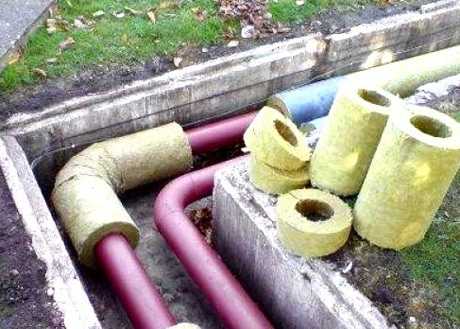

Цилиндры из минеральной ваты – доступная по цене теплоизоляция

Как и чем утеплить печную трубу

Базальтовым волокном

Обладает противопожарными свойствами, прочен и удобен в монтаже. Этот паропроницаемый материал может использоваться во влажных помещениях. Верхний защитный слой покрытия – фольга, рубероид или пергамин.

Для работы понадобится: базальтовая вата, проволока, стальной лист и крепеж для него, паробарьер, клейкая лента.

Вертикальную трубу обматывают утеплителем (слоем в 7 см), закрепляют проволокой и оборачивают паробарьером. Выбранный стальной лист должен быть такой длины, чтобы его хватило внахлест обернуть вокруг трубы и закрепить. Стыки, углы, переходы также требуют утепления. Трубу с горизонтальными участками и изгибами оборудуют полимерной вставкой Furan Flex. Лента позволяет создать идеально гладкую и устойчивую к агрессивным средам внутреннюю оболочку канала.

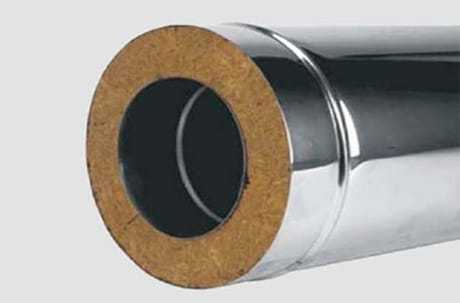

Утепление дымоходной сэндвич-трубы базальтовым волокном

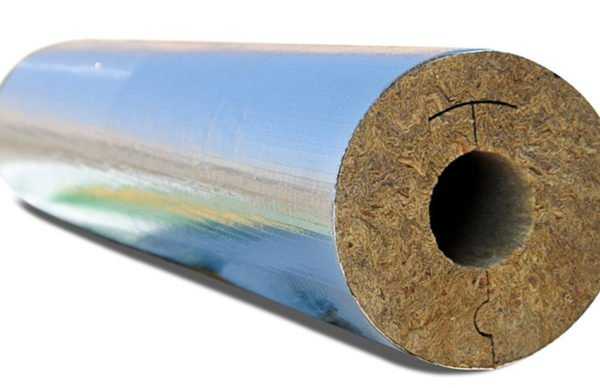

Фольгированным материалом

Традиционные материалы не защищают от теплопотерь, вызванных тепловым излучением. В этом случае поможет фольгированная теплоизоляция с высокой отражательной способностью.

Нужно учесть, что пенополиэтилен и лавсановая пленка с фольгой не отражают волны инфракрасного спектра. Эффективно сохранять тепло способна только пленка фольги толстого слоя, но определить толщину на глаз проблематично.

Отражающие теплоизоляции Порифлекс НПЭ-ЛФ, пенофол 2000, БестИзол, Экофол самые популярные. В их основе пенополиэтилен (воздушные пузырьки внутри него обеспечивают дополнительную защиту от потери тепла) и полированная фольга (отражает до 97% тепловой энергии).

Специальный скотч применяют для соединения элементов отражающей теплоизоляции. Изготовленный из алюминия, он может содержать стеклосетку и клеевую прослойку.

У сертифицированных материалов в сопровождающих документах есть показатель термического сопротивления. Если такие данные не указаны, материал может оказаться некачественным.

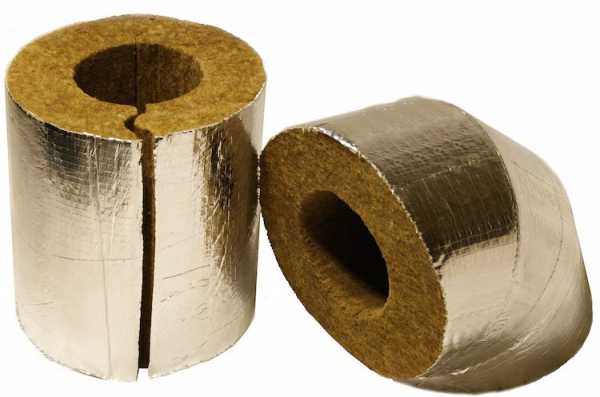

Используем материалы с фольгированным покрытием. С внешней стороны труба остается холодной

Утепление водяных труб на улице

Водопроводные трубы могут подходить к дому двумя способами: по поверхности земли и на глубине 1,5 м. В первом варианте труба нуждается в утеплении. И лучше всего сделать эту работу в теплое время года. Существует несколько способов утепления.

Нагревательным кабелем

В продаже представлены системы с терморегулятором (контролируется расход электроэнергии) или без него. Монтаж кабельных и пленочных систем не требует специальных знаний и навыков, крепится нагреватель строительным скотчем. Зональные системы нагревают не всю трубу, а только отдельные ее участки.

Порядок работы следующий:

После того как трубы будут вырыты, траншею нужно немного углубить и расширить. Это делается для упрощения монтажа кабеля.
Кабель укладывается либо спиралью вокруг трубы (учитывайте максимальное количество витков, указанное в инструкции, и расстояние между ними) либо линейно вдоль нее.
Затем коммуникации тщательно обматываются минеральной ватой со всех сторон.

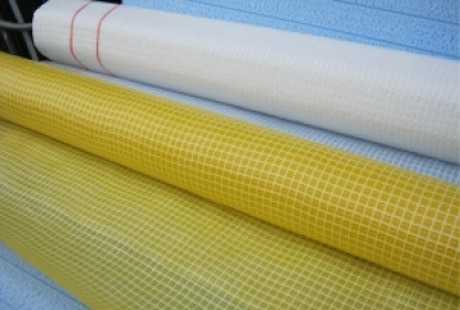

Листовая сталь или стеклоткань играют роль защитного покрытия. Слой крепится алюминиевой проволокой. Далее кабель подключается к сети, а траншея закапывается.

Плюсы такого утепления в том, что водопровод можно укладывать на глубине 50 см, и в том, что саморегулирующийся кабель сам определяет, какую температуру нужно поддерживать в данный момент.

Добротная теплоизоляция позволяет укладывать трубу на расстоянии 50 см от поверхности земли

Минеральной ватой

Каменная вата выдерживает температуру до 650°, сохраняя при этом и форму, и свойства. Устойчива к маслу, кислоте, щелочи и растворителю. Материал является продуктом переработки базальтовых горных пород.

Стекловату производят из кварцевого песка и битого стекла. У этого материала длительный срок эксплуатации, он устойчив к вибрациям и химическим реагентам.

Стекловолокно может быть использовано при температурах до 180°. Материал применяют для надземного трубопровода. У него низкая плотность, что говорит о хороших теплозащитных свойствах. Небольшая влагостойкость требует дополнительного слоя изоляции рубероидом. Самые популярные марки стекловаты – Isover, Ursa Knauf.

Паробарьер может быть разной плотности, он укладывается поверх слоя стекловаты

Порядок работы будет таким:

Размотайте рулон и отрежьте нужную длину.
Далее намотайте утеплитель на трубу, закрепите веревкой.
Поверх этого слоя уложите еще один внахлест – из рубероида.

Утепление труб в доме

Вытяжные трубы

Неважно, где проходит вытяжная труба, на чердаке или в жилой комнате, она требует утепления.

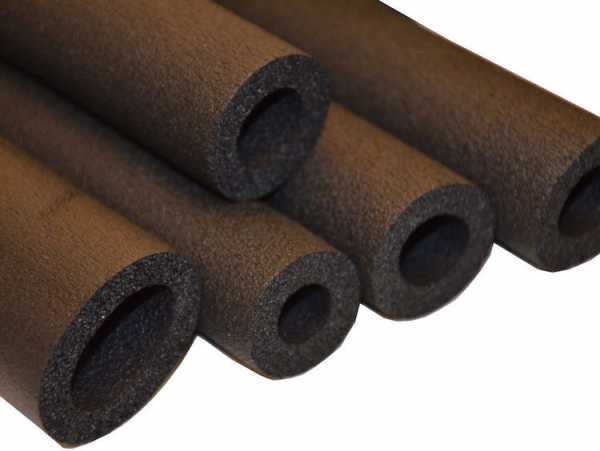

Вспененным полиэтиленом

Полиэтиленовый утеплитель влагоустойчив, проявляет антикоррозионные свойства. Защитит трубы в ванной или в сауне, так как обладает повышенной влагоустойчивостью. При монтаже не требует высокого профессионализма, надевается на трубу как чулок. При необходимости разрезается вдоль, а стыки перед соединением обрабатываются клеем.

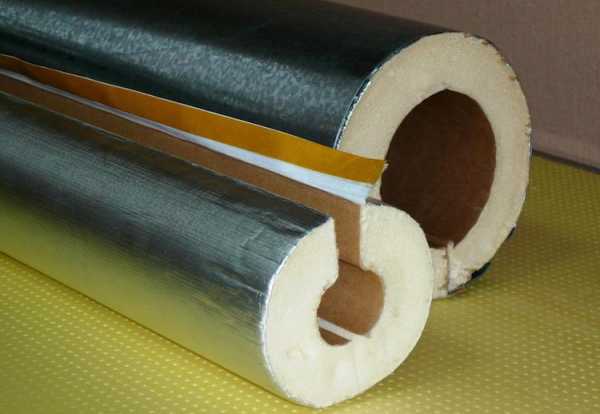

Пенополистиролом

Скорлупы-половинки легко одеваются на трубу, после фиксируются скотчем. Фасонные скорлупы подойдут для поворотов и углов. Но внутри помещения такой материал лучше не использовать, при естественном окислении на воздухе он выделяет токсины.

Пенополистирольные скорлупы для утепления вытяжных труб

Трубы в подвале

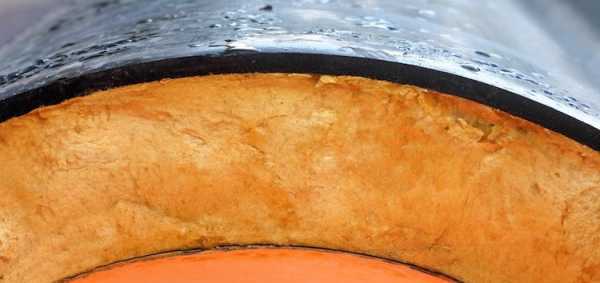

Утепление пенополиуретаном

Это прочный материал, который не впитывает влагу, не разрушается при воздействии кислот и щелочей, не электризуется и не выделяет вредных веществ. Применить его не сложно: две «скорлупы» соединяют вокруг трубы, место стыка заклеивают строительным скотчем.

Покрытие вспененным каучуком

Гибкий материал может быть экструдированным или в виде плит. Является паро- и водонепроницаемым, не боится плесени. Форма утеплителя также может быть разной: в виде шнура, цилиндра или скорлупы. Для труб с большим диаметром выпускается в виде рулона.

Способ применения вспененного каучука простой. Отрезается необходимый по длине кусок, с одной стороны делается надрез. Далее утеплитель надевают на трубу, а самозаклеивающиеся стыки закрывают.

Использование ресивера

Специальный прибор устанавливают внутри трубопровода. Сохранение тепла происходит благодаря высокому давлению внутри трубы.

Видео: теплоизоляция из вспененного полиэтилена

Разнообразие утеплителей предоставляет свободу выбора для потребителя. Не забывайте о том, что дешевый материал не всегда может оказаться качественным и долговечным.
