Из Пособия по проектированию земляного полотна и водоотвода железных и автомобильных дорог промышленных предприятий (к СНиП 2.05.07-85).

2.226. Для понижения, перехвата и отвода грунтовых вод от земляного полотна следует проектировать дренажи. Их конструкция и расположение в плане принимаются на основе гидрогеологического обследования и технико-экономического сравнения вариантов в зависимости от размеров водопритока, глубины залегания грунтовых вод, сезонного промерзания грунтов, рельефа местности и размеров земляного полотна.

Наименование дренажей, их назначение (область применения) приведены в табл. 23, а конструкции — на рис. 73.

2.227. Дренаж проектируют на основе данных инженерно-геологического обследования при наличии сведений: о гранулометрическом составе водоносного горизонта; коэффициенте фильтрации; высоте капиллярного поднятия грунта и угла внутреннего трения; данных о глубине сезонного промерзания грунтов; сведений о режиме грунтовой воды и ее агрессивности по отношению к бетону и металлу.

2.228. Уклон дна дренажа должен быть постоянным или увеличивающимся к низовой его части. Переломы продольного профиля дренажа допускаются в смотровых колодцах. Продольные уклоны подкюветных и закюветных дренажей принимаются равными уклону пути, при этом оптимальный уклон — 3 — 6 ‰; в трудных рельефных условиях — 2 ‰ и в исключительных случаях — 1 ‰. Скорости течения воды в дренажных трубах должны быть менее 1 м/с.

2.229. При залегании горизонта грунтовых вод на глубинах до 2 м перехватывать и отводить их следует открытыми лотками и канавами, на участках с круглогодичным потоком грунтовых вод — закрытыми лотками. На участках с размываемыми грунтами необходимо предусматривать обратный фильтр за стенками лотков.

При залегании грунтовых вод на глубинах более 2 м следует проектировать дренажи, галереи и колодцы. При этом дренажи должны быть предназначены для защиты земляного полотна под несколькими путями и параллельно расположенными автодорогами с учетом единой дренажной сети, проектируемой для промышленной площадки в целом или ее части, а также с существующей сетью канализации, которая может быть использована для выпуска в нее воды из дренажей.

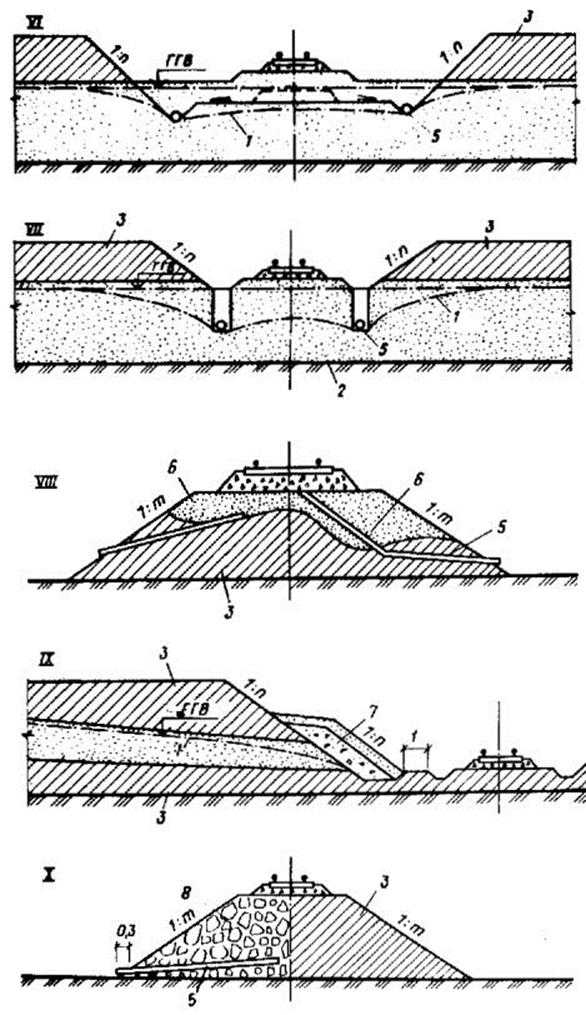

Рис. 73. Схемы конструкции дренажей

1 — депрессионная кривая; 2 — водоупорный слой из глины; 3 — суглинок; 4 — железобетонный лоток; 5 — дренаж; 6 — балластный мешок; 7 —прислоненный дренаж; 8 — контрфорсный дренаж; 9 — шпуровой дренаж в скальных грунтах; 10 — застенный дренаж с обратным фильтром; 11 — берма; 12 — канава; 13 — галерея; 14 — оползень; 15 — штольня; 16 — поглощающий колодец; ГГВ — горизонт грунтовых вод

Таблица 23

Вид дренажа	Номер схемы	Назначение и область применения дренажа
Горизонтальный траншейный несовершенный дренаж	III	Предназначается для понижения уровня грунтовых вод на заданную глубину с целью осушения грунтов основания земляного полотна. Применяется в выемках в качестве подкюветных и закюветных дренажей
То же, совершенный	IV	Служит для перехвата водоносного горизонта, залегающего на глубинах до 3 — 5 м. Устраивается на откосах выемок и косогорах
Подкюветный совершенный дренаж	V	Применяется в грунтах с Кф > 0,5 м/сут, в том числе в сезонно-промерзающих пучинистых. Устраивают в выемках глубиной до 6 м и длиной до 100 — 150 м
Дренаж мелкого заложения	VI	Предназначен для обеспечения поверхностного водоотвода из выемок с кюветами, заполненными старыми балластными материалами. Служит для отвода воды от стрелочных переводов и станционных путей
Бескюветный несовершенный дренаж	VII	Устраивают в водопроницаемых слабых грунтах, в районах с неглубоким сезонным промерзанием. Позволяет повысить несущую способность основной площадки
Поперечная осушительная прорезь	VIII	Служит для выпуска воды из балластных мешков, гнезд и лож и устраивается в виде глубоких поперечных прорезей
Присыпной (прислоненный) дренаж	IX	Проектируется с целью сбора и отвода воды из водоносного пласта или рассеянных источников
Откосный контрфорсный дренаж	X	Служит для осушения грунтов (чаще насыпей) и закрепления неустойчивых земляных масс на откосе выемки
Откосные скважинные (шпуровые) дренажи в выемке	XI	Предназначены для сбора и отвода рассеянных выходов воды на откосах выемки
Застенный дренаж	XII	Служит для поддержания сооружения, применяется для закрепления неустойчивых откосов
Галерея проходная	XIII	Применяется для перехвата подземных вод на больших глубинах, в случаях, когда устройство открытой траншеи нецелесообразно
Штольня	XIV	Служит для перехвата грунтовых вод, залегающих на больших глубинах, когда проходка дренажных траншей затруднительна
Поглощающий колодец	XV	Различают скважинные или шахтные поглощающие колодцы. Предназначены для сбора воды из одного или нескольких водоносных горизонтов и сбора ее в нижележащие пласты с хорошей поглощающей способностью

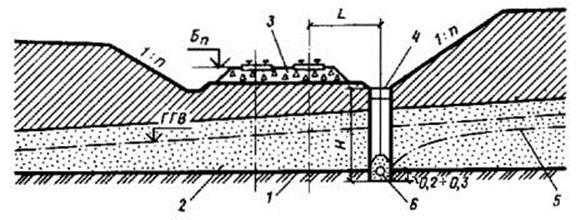

Рис. 74. Конструкция совершенного подкюветного одностороннего дренажа в безнапорном водоносном горизонте

1 — водоупорный слой; 2 — водоносный песчаный слой; 3 — балластный слой; 4 — дренаж; 5 — депрессионная кривая; 6 — трубофильтр; Н — глубина заложения дренажа; ГГВ — горизонт грунтовых вод; L — расстояние от оси дренажа до оси пути

2.230. Глубина траншеи определяется типом дренажа (совершенный, несовершенный) и необходимой величиной понижения уровня грунтовых вод. При залегании водоупора на глубине до 3 — 4 м обычно устраивают совершенный подкюветный односторонний дренаж (рис. 74).

Для совершенного дренажа глубина траншеи должна быть равна расстоянию от поверхности земли до водоупора плюс 0,2 — 0,3 м. Если дно траншеи состоит из неустойчивых грунтов, то производится подсыпка из щебня или гравия толщиной 0,1 — 0,15 м. Глубина совершенного дренажа должна быть больше глубины промерзания на 0,3 м.

2.231. Несовершенные дренажи служат для понижения грунтовых вод в пределах земляного полотна и устраиваются по отношению к нему односторонними. Проектирование двухстороннего несовершенного дренажа должно быть обосновано технико-экономическими расчетами. Дренажи, как правило, располагаются со стороны притока грунтовых вод.

В глинистых грунтах наименьшие уклоны дренажа принимают 2 %, а в песчаных — 3 %.

2.232. При заглубленной балластной призме дренаж для осушения балластного слоя устраивается и в недренирующих грунтах земляного полотна.

При балластном слое из среднезернистого или крупнозернистого песка дренаж мелкого заложения устраивают в заглубленных ровиках. В IV и V дорожно-климатических зонах дренажи не предусматриваются.

2.233. Для дренажей под балластом можно применять асбоцементные трубы диаметром 100 мм, ГОСТ 1839-80. В этих трубах должны быть сделаны пропилы через 0,5 м, шириной 2 мм и до половины диаметра. Вместо пропилов можно просверлить отверстия диаметром 3 — 5 мм, располагаемые в два ряда в шахматном порядке через 0,04 — 0,05 м.

Асбоцементные трубы следует укладывать на слой щебня или гравия толщиной 0,05 м, который втрамбовывается в грунт. Применяются также полиэтиленовые (гибкие) трубы, имеющие заводскую перфорацию и укладываемые аналогично асбоцементным трубам.

Рис. 75. Конструкции железнодорожных путевых дренажей

а — мелкого заложения; б — в углубленном ровике; 1 — геотекстиль; 2 — перфорированная труба или трубофильтр; 3 — полиэтиленовая пленка или водонепроницаемый материал; 4 — обратный фильтр из песка, гравия и щебня; 5 — слой щебня, втрамбованный в грунт; 6 — щебень; 7- бетонная подушка

Для устройства дренажей под балластной призмой применяются трубофильтры (ТУ 33-5-75) диаметром 100 мм, изготавливаемые ЦНИИСом из крупнопористого фильтрационного бетона (прил. 20). Трубофильтры такого диаметра выпускаются длиной 0,5 м с гладкими концами, звенья соединяются эластичными пластмассовыми ниппелями. Трубофильтры укладывают на слой щебня или гравия толщиной 0,05 м.

Продольный уклон дренажных труб должен быть не менее 0,004, выпуски не реже чем через 200 м. В местах поворота трубчатого дренажа, а также на прямых участках через 60 м устраивают смотровые колодцы. Конструкции путевых дренажей мелкого заложения и в углубленном ровике приведены на рис. 75.

tehlib.com

строительство системы открытого и закрытого типа

Для отвода излишней влаги, которая скапливается на земельном участке, можно выбрать один из существующих способов: посадить влаголюбивые растения, насыпать привозной грунт, подняв уровень земли, улучшить пористость почвы добавлением органических веществ, провести устройство дренажа.

Последний способ необходим при высоком уровне грунтовых вод, тяжелых глинистых почвах, нахождении участка в низменной местности.

Условно дренажные системы разделяют на два основных вида:

открытые,
закрытые.

Устройство дренажной системы открытого типа

Открытый или поверхностный дренаж осуществляют с помощью системы открытых каналов, служащих для отвода осадков, воды с крыш и террас. Система состоит из модульных каналов, по которым вода стекает за границы участка в ливневую канализацию.

Поверхностный дренаж бывает:

точечным,
линейным.

Точечный водоотвод отводит воду из мест, где необходим ее локальный сбор – под водостоками крыш, поливочными кранами, из приямков возле дверей. Для водосбора используют дождеприемники – прямоугольные емкости, оснащенные отводами, с помощью которых дренажная система участка соединяется с ливневой канализацией.

Линейный водоотвод является системой узких, длинных водосборных рвов, лотков, пескоуловителей, в которых задерживается мелкий мусор и песок. Сверху водостоки и пескоуловители накрывают решетчатыми крышками.

Если участок располагается на склоне, то поперек его осуществляют устройство дренажной канавы. Она перехватывает воду, стекающую сверху, и перенаправляет ее в единый продольный поток за пределами участка.

Главным недостатком открытого дренажа является непривлекательный вид такой системы.

Устройство закрытого дренажа

Система закрытого дренажа представляет собой подземные каналы, расположение которых регламентируется проектом.

Существует несколько технологий устройства закрытых дренажных систем.

Наиболее часто применяют засыпной дренаж, при котором водоотводящие каналы заполняют песком или щебнем. В каналы могут укладываться дренажные трубы, называемые дренами. В таких системах при необходимости может предусматриваться устройство дренажной ямы.

Наиболее популярным видом закрытой системы являются дрены, которые укладываются в каналы, расположенные «елочкой».

Система, состоящая из перфорированных пластиковых труб, располагается в наиболее затапливаемой части участка. Вода из труб попадает в поглощающий колодец, который устраивают в самой низкой точке местности. Центром дренажной системы служит труба диаметром 100 мм, глубина ее залегания должна быть хотя бы на метр выше дна поглощающего колодца. Боковые трубы имеют диаметр около 75 мм.

Каналы для укладки труб роют глубиной около метра, а шириной – порядка полуметра.

Каналы заполняют гравием, затем щебнем, в который укладывают дрены, обернутые в фильтр.

Трубы должны иметь водопроницаемые стенки:

Наиболее простым вариантом является использование пластмассовых труб с перфорированными стенками. Такие трубы самые дешевые и легко монтируются.
Перфорированные бетонные или гончарные трубы укладываются с зазорами, обеспечивающими попадание воды в дренажную систему. Такие трубы сложны в укладке и уходе – их трудно предохранять от мусора и наносов.

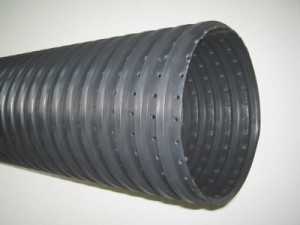

Перфорированная пластмассовая труба

Дренажные пластмассовые трубы обматывают геотекстилем – фильтрующим материалом, который обеспечивает защиту труб от попадания в них глинистых частиц. Трубы можно купить уже обмотанными или использовать объемные дренажные фильтры, которые производят из отходов текстильной промышленности, волокнистого торфа, ржаной соломы, волокон кокосового ореха или других материалов.

Назначением объемных фильтров является не только защита дренов от ила, но и обеспечение лучшего притока воды.

Правила устройства дренажного колодца

Место, где будет происходить выпуск воды, называют поглощающим колодцем. Его устройство является необходимым на участках, где вблизи нет ручья или иного природного водоема.

Колодец сооружают в самом низком на участке месте, максимально удаленном от домостроения.

Садовый дренаж ни в коем случае не следует совмещать с бытовой канализационной системы. В случае сильной непогоды результаты могут оказаться катастрофическими.

Для большинства садовых участков достаточным является устройство обычного поглощающего колодца, который представляет собой яму, заполненную галькой и гравием. Поглощающий колодец должен быть вырыт на глубину, которая меньше глубины расположения зеркала грунтовых вод.

Размеры поглощающего колодца определяются габаритами участка. Для стандартных садовых участков достаточно ямы глубиной 1 м и площадью 1м2. Сверху на колодец укладывают слой перевернутого дерна, затем маты из стекловолокна, а потом – слой почвы или травы.

Создание системы начинают с рытья колодца, а затем ведут траншею под закрытый коллектор, по которому воды будут поступать из дренов в колодец.

Строительство дренажных систем: правила их расположения

Дренажная система должна располагаться на расстоянии не менее полуметра от ограждающей конструкции участка и метра от отмостки домостроения.

Правила устройства дренажа, в частности, интервал размещения дрен зависит от типа почв:

3-6 м в глинистом грунте;
6-10 м в суглинках;
15-18 м – в песчаных грунтах.

Соединяют дрены с главной трубой под углом 450 специальными фитингами.

Бывают ситуации, когда участок располагается в низине или на склоне, а естественные водоприемники – канавы или овраги – находятся выше осушаемой территории, то есть воду в них самотеком отводить невозможно.

Для решения этой проблемы сооружают дренажный колодец, глубина которого должна достигать 2-3 метров. Автоматическая выкачка воды в естественный водоприемник будет осуществляться с помощью дренажного насоса. Дренажный колодец такого типа должен быть укреплен железобетонными кольцами диаметром около 1 м.

При расположении территории на склоне или в болотистой местности проект глубинного и поверхностного дренажа должен быть составлен еще на стадии разработки генплана участка

canalizator-pro.ru

Устройство дренажа, его необходимость и назначение

Для защиты частей зданий, находящихся в подполье, необходимо предусмотреть устройство дренажа. Дренажом называют инженерную систему, в виде подземного сооружения, которое позволяет осуществить перехват уровня грунтовых вод или его снижение. Она дает возможность осушить территорию участка. При проведении строительных работ, основным условием является создание грамотной дренажной системы, которая будет осуществлять отвод воды. Для этого разработана специальная технология.

Дренажная система позволяет осуществить отвод воды от тех частей здания, которые находятся в подполье, тем самым защищая их.

Что такое дренаж и его назначение

Вопрос устройства дренажа актуален для подвальных помещений, технических лабораторий, каналов всевозможных коммуникаций, коллекторов и т.д. Все дренажные работы основываются на СНиП с номерами СНиП 2.02.01-83, 2.06.15-85, МГСН 2.07-97.

Для устройства дренажа необходимо соблюдение определенных гидрогеологических условий и установление степени приближения подземных вод к прилегающим конструкциям.

При этом необходимо решить различные конструктивные и планировочные задачи, которые помогут защитить здания и сооружения.

Одним из примитивных примеров системы водостока является канавка, по которой вода уходит в ручей или реку. Такого рода водосток возможен на пологих площадях из-за отсутствия угла наклона. При наличии природного уклона необходимо выкопать первую канаву поперек склона на его возвышении, а вторую — внизу склона, параллельно первой. При помощи устройства дренажа эти канавы будут сообщаться между собой. Такая технология позволяет снизить уровень грунтовых вод.

Вернуться к оглавлению

Необходимость устройства дренажной системы

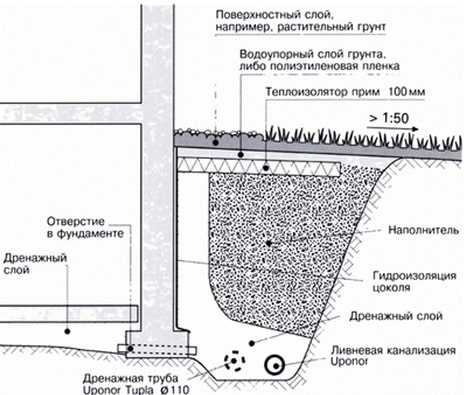

Схема устройства дренажа фундамента со всеми элементами.

При устройстве дренажа необходимо, чтобы соблюдалась определенная технология. При этом надо провести противокапиллярную гидроизоляцию стен, а также изоляцию соприкасающихся вертикальных стен.

Устройство дренажной системы необходимо в следующих случаях:

в случае, если уровень подземных вод выше уровня пола в техническом подполье, или же при нахождении пола выше уровня подземных вод, и расстояние между ним и подземными водами меньше 50-ти см;
при нахождении полов в эксплуатируемых коммуникационных каналах или подвалах в грунтах, основанных на глине, когда не важны наличие или отсутствие подземных вод;
при обнаружении сырости в подвальных помещениях, вызванной расположением подвальных полов внутри зоны капиллярной влажности;
если заглубление в глинистых и суглинистых грунтах большое и расстояние между поверхностью земли и полом превышает 1,3 метра;
если подвальный пол расположен на глинистых и суглинистых грунтах или же на фундаменте, и размер его заглубления относительно поверхности земли составляет меньше 1,3 метра.

Вернуться к оглавлению

Мероприятия для исключения обводнения грунта

Схема дренажной системы.

С этой целью, производя работы по засыпке траншей и котлованов, следует уплотнять грунт. Водостоки, находящиеся на зданиях, требуется закрывать, а в случае если их выпуски открыты, то обязательно необходимо установить предназначенные для таких целей лотки, позволяющие отвести воду в определенное для этих целей место. Необходимо обеспечить сток воды от зданий при помощи специальных отмостков, имеющих поперечный уклон. Эту воду обычно направляют в сторону лотков или дорог. Отверстия на вводе и выпуске из сети должны быть герметически заделаны.

В случае если по причине низких характеристик поверхности земли невозможно создание водоотвода влаги, то следует подсыпать территорию до определенного уровня. Если и это не стабилизирует ситуацию, то следует соорудить насосную станцию, которая будет заниматься перекачкой дренажных вод.

На тех объектах, которые только начинают строиться, необходимо сразу продумать устройство дренажа, запроектировав конструкции с учетом уже существующих дренажей, расположенных по соседству. При отсутствии устройства дренажа на участке, вся влага с поверхности будет способствовать разрушению фундамента дома, дорожек и площадок. Также это может негативно отразиться на всех подземных строениях.

moifundament.ru

Виды дренажей по конструкции, глубине

Добавить в закладки Версия для печати

Разработка системы отвода грунтовых вод от фундамента является первостепенной задачей для большинства домовладельцев. Существуют различные виды дренажей, конструкция каждого из них используется в строительстве для достижения определенных целей.

Типы по глубине залегания

Дренаж – это система для отвода грунтовых вод или их разветвления по участку при помощи специальных водопроводов (дренов). Он выполняет множество необходимых функций, начиная от защиты подвала и несущей системы фундамента от подтапливания, и заканчивая обеспечением нормального естественного полива растений.

По глубине залегания бывают такие виды канализационных дренажей:

Поверхностный;
Подземный.

Поверхностные отличаются простотой своей конструкции. На участке использование этих систем необходимо для отвода атмосферных вод, к примеру, после дождя. Главным их достоинством является то, то дрены легко просматриваются и при необходимости очищаются. Они могут быть закрытого и открытого типа. Закрытые оснащаются защитной решеткой, которая препятствует попаданию в дренаж листьев или грязи. Открытые часто декорируются под пруд, придавая изюминку ландшафтному дизайну. Стандартно глубина поверхностных дренажей редко превышает 100 сантиметров, но при необходимости их можно немного углубить, чтобы контролировать поток верховодки.

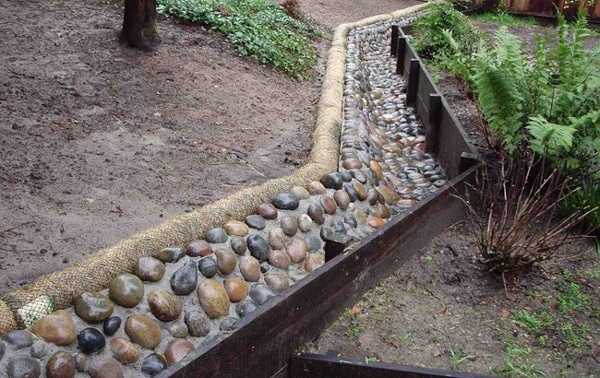

Фото – поверхностный открытого вида

Подземный зачастую имеет более сложное устройство. Он используется для отведения воды от подвалов или орошения земли на участке, которая находится на возвышенности. За счет того, что глубина залегания может находиться в диапазоне от 1,5 метров до 3, они применяются для отвода глубинных грунтовых вод.

Классификация по конструкции

И поверхностный, и подземный дренаж могут иметь различное конструктивное исполнение. Поверхностные бывают такого вида:

Линейные;
Точечные.

В большинстве современных домов устанавливаются линейные дренажи, они максимально эффективны в работе. В них дрены помогают уводить паводковые воды от фундамента, деревьев, подсобных помещений посредством земляных каналов. Эти каналы могут уходить в септик или выводить излишнюю жидкость просто за пределы участка.

Фото – поверхностный

Точечные или местные более просты в создании. Они располагаются только в низинных точках участка, благодаря чему не требуют больших затрат средств и сил для обустройства. Представляют собой не привычные дренажи, а скорее отдельно установленные колодцы, которые могут быть открытого и закрытого типа. Помимо этого многие специалисты рекомендуют создавать искусственные углубления вдоль подпорных стенок, наружных канализаций и водопроводов и т. д.

Виды подземных систем:

Вертикальные;
Горизонтальные;
Комбинированные.

Вертикальные считаются самыми сложными из всех описанных видов. Они представляют собой сложную конструкцию, в которой в качестве ливневых дренов установлены вертикальные шахты. Из них вода попадает в магистраль, откуда выводится в септик.

Фото – схема вертикального

Горизонтальный дренаж – это простая система, подобная поверхностной, но установленная на более высокой глубине. Он может быть засыпным, закрытым дорожками или оборудованным специальными трубами с отверстиями. Все эти типы часто применяются для создания естественного осушения земли.

Фото – комбинированный

Видео: Как сделать дренаж почвы на даче

Монтаж разных видов

В зависимости от количества и потребностей, можно использовать разные способы установки системы. Если поверхностный дренаж монтируется чаще всего просто по периметру здания, то подземный имеет более широкий спектр применения. По установке глубинный дренаж бывает:

Кольцевой;
Пристенный;
Пластовый.

Кольцевой необходим для осушения подвалов и фундаментов. Он не приближается к стенам здания, но позволяет контролировать количество осадков (как талых, так и дождевых вод). Его удобнее всего использовать на песчаном грунте или суглинках, где не требуется особых усилий для мелиорации. Свое название он получил благодаря особой конструкции. Все дрены замыкаются в единую систему – кольцо без применения септических колодцев. Лишняя влага сама при помощи отверстий в трубах уходит в более глубокие слои земли.

Фото – подвид кольцевого

Пристенный необходим для защиты дорог, домов, растений и т. д., которые расположены на глинистой почве. Он размещается практически под периметров осушаемого здания или другой постройки и обеспечивает максимальную эффективность при относительной простоте конструкции. В зависимости от типа здания и участка разрешается совмещать кольцевые и пристенные дренажи. Вода с их помощью собирается и частично переправляется отверстиями в дренах в глубинные слоя земли, оставшаяся влага скапливается в колодцах, установленных на определенном расстоянии от стен.

Фото – классический пристенный

Если требуется установка водопроводной системы, которая предупредит любое проникновение влаги в подвал или дом в условиях водоносного пласта, то используется пластовый дренаж. Это самая сложная система их всех перечисленных. Этот вид системы можно назвать искусственным прудом, который установлен в самой низкой точке участка. Его стенки укреплены глиной, щебнем или песком, к ним походят магистральные дрены, которые разветвлены по всему участку. Собирающаяся влага может использоваться для полива или других технических потребностей.

Фото – пластовый вид

Без специальной автоматики, т. е. «на глаз» очень сложно определить, какой именно вид дренажа необходим. Перед началом монтажа любой системы требуется обязательно проконсультироваться с геодезистами Вашего региона.

www.kanalizaciya-stroy.ru

Назначение и конструкция дренажей | Осушение земляного полотна дренажами

О пользе дренажа для повышения службы дорог писали еще более 100 лет назад Джон Л. Макадам и Егор Головачев.

В США установлено, что стоимость дорожных одежд с неудовлетворительным дренажем может не менее чем в 2 раза превзойти стоимость их строительства с правильно запроектированным, эффективно работающим в течение многих лет дренажем.

Эффективность осушения земляного полотна зависит от природных условий местности, его профиля, качества песка и конструкции самого дренажа. Дренажи обычной конструкции понижают уровень подземных вод за счет удаления из грунтов лишь свободной воды. В этом случае в расчетный период года не подтопляются подземные коллекторы, смотровые колодцы и подвальные помещения. Лишь при коэффициенте фильтрации грунтов К≥1 м/сут глубокие дренажи способны понизить уровень подземных вод.

В связных грунтах с меньшим коэффициентом фильтрации и высоким значением капиллярной влагоемкости Wк их применение неэффективно. Такие грунты при относительной влажности We = (0,8...0,85) Wк под влиянием динамики грузового транспорта приобретают текучее состояние. В зимний период независимо от конструкции глубоких дренажей образуются ледяные прослойки, наблюдается морозное пучение. Весной влажность достигает капиллярной влагоемкости; прочностные свойства пылеватых грунтовых разностей (модель упругости и сопротивление сдвигу) понижаются более чем в 2 раза. Дренаж не в состоянии снизить капиллярную влагоемкость: капиллярная вода находится под воздействием сил поверхностного натяжения, и ее значение можно уменьшить лишь путем испарения либо устройства дренажей мелкого заложения (рис. 10.1)

Рис. 10.1. Схема дренажа мелкого заложения для осушения дренирующего слоя, обеспечивающего фильтрацию воды в капиллярном виде 1 — покрытие и основание на полосе безопасности шириной В1; 2 — дренирующий слой; 3 —зона капиллярной воды с отрицательным гидростатическим давлением; 4 — покрытие и основание на ширине половины проезжей части; 5 —депрессионная кривая; 6 — направление фильтрации воды в капиллярном виде под действием вакуум-напора hσ1; 7 — направление поступления свободной воды q, л/(м2·сут), в период оттаивания земляного полотна; 8 — зона свободной воды; 9 —трубчатая дрена диаметром 50—100 мм; 10 — основание из втрамбованного щебня в грунт; 11 — слой свободной воды, движущейся в дрене; 12 — борт с бетонной подушкой; i — поперечный уклон корыта (i≥20‰)

www.stroitelstvo-new.ru

Как сделать дренаж: принципы работ

Дренаж фундамента представляет собой систему перфорированных труб, по которым осуществляется удаление талой и дождевой воды просачивающейся с поверхности земли из грунта вокруг дома.

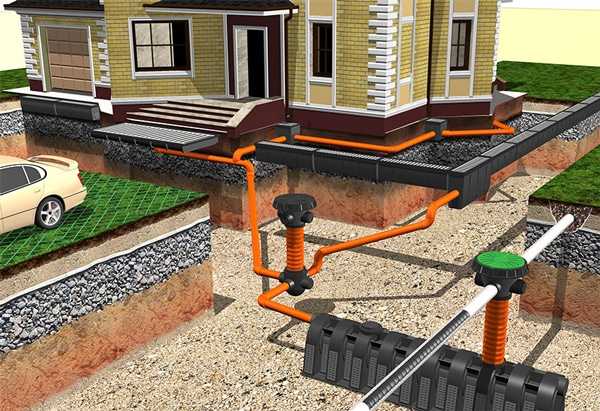

Схема дренаж на участке вокруг дома

Смысл дренажа заключается в том, чтобы создать защиту для фундамента от негативного воздействия воды и продлить тем самым срок его службы.

При закладывании фундамента дома сложившийся гидрологический режим в окрестности нарушается, и фундамент становится плотиной — он препятствует обычному движению воды. Из-за этого обычный уровень грунтовых вод повышается, что существенно снижает устойчивость грунта. Из-за этого начинаются усадки и увеличиваются силы морозного пучения. Как сделать дренаж на участке вокруг дома, чтобы избежать таких негативных последствий? Это несложно, главное ознакомиться с основными правилами устройства дренажной системы.

Как сделать правильно дренаж

Схема устройства дренажа

Трубы дренажа называют дренами. Их необходимо прокладывать вокруг фундамента дома на участке на уровне ниже его подошвы (глубже уровня, где находится самая нижняя часть фундамента). В дренажной системе должен быть уклон, по которому вода самотеком стекает по трубам и спускается в дренажный колодец. Из колодца воду необходимо выкачивать за пределы участка вокруг дома. Необходимый размер отверстий в трубах составляет 1,5-6 мм, при этом расстояние между отверстиями должно быть 5-8 см. В траншею, которая вырыта под дренаж, засыпается и уплотняется песок (для обеспечения устойчивого основания и уклона). После этого прокладывают трубы и заполняют щебнем крупной фиксации так, чтобы он не смог попасть сквозь отверстия в трубу. Чтобы защитить дренаж от заливания можно использовать геотекстиль.

Почвенные воды на участке вокруг дома не всегда могут проявлять себя обильным ростом камышей, но вреда от них может быть очень много: затопление погребов и подвалов, разрушение фундамента, падение несущих характеристик грунта (что приводит к разрушению сооружений и другим неприятным последствиям). Влиять на рост уровня подземных вод или предупредить это явление человек не в состоянии. Но сделав дренаж на участке вокруг дома можно устранить негативные последствия повышенного уровня воды.

Типы дренажных систем и их отличительные особенности

При дренаже участка используют закрытую или открытую систему, а иногда и их комбинацию. Существует два основных способа проведения дренирования участка вокруг дома: глубинный и поверхностный дренаж. Обе системы предназначены для отвода вод, но устроены по-разному.

Схема поверхностного дренажа

Поверхностный дренаж благоприятен для быстрого отвода дождевой воды, которая стекает с крыш построек и скапливается около террас и дорожек. Можно создать линейный или точечный поверхностный дренаж.

Инструкция по тому, как сделать дренаж по точечному типу не имеет ничего сложного: необходимо установить водозаборники точечно в тех местах, где зачастую происходят скопления больших объемов воды: участки под водостоками, нижняя часть террас, въездные зоны, естественные углубления в почве и т.д. В этом случае составлять схему дренажа участка не обязательно.

Как правильно сделать дренаж, чтобы предотвратить смыв с территории участка плодородных почв? Хорошим выбором будет создание ливневого дренажа, который защитит фундамент от разрушающего воздействия воды во время затяжных дождей и паводков. Он состоит из закругленных желобов, которые закрываются сверху съемными решетками, которые изготовлены из пластика и металла.

Глубинный дренаж представляет собой сложную систему, которая состоит из идущих под землей дренажных каналов. Такие системы могут быть вертикальными, горизонтальными и комбинированными.

Принцип устройства дренажа (как правильно сделать дренаж) на участке вокруг дома

Устройство дренажа

На участке вокруг дома, который требуется осушить, необходимо вырыть водосборную траншею. К ней нужно добавить водосток, который будет отводить воду в какой-либо водоем, накопительный резервуар или речку. Строительство дополнительных очистных сооружений при создании дренажа не предусматривается.

Инструменты и материалы, необходимые для устройства дренажа на участке вокруг дома:

Землеройный инструмент.
Гравий.
Песок.
Трубы.
Дерево для укрепления стенок траншей.
Материал для смотровых колодцев.

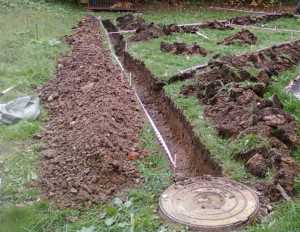

Устройство траншеи дренажа на участке вокруг дома

Схема траншеи дренажа на участке вокруг дома

В первую очередь вырываются траншеи, на дно которых насыпается песчаная подушка. Сверху нее укладывается слой гравия, на который укладывается дренажная труба. Трубу засыпают гравием и слоем крупного песка или отсева.

Есть смысл между песком и гравием проложить слой геотекстиля для предотвращения «просыпания» более маленьких по размеру частиц песка между частицами гравия. Все слои вместе взятые занимают половину высоты траншеи. Остальная часть засыпается уплотненным суглинком. После заполнения траншеи поверх укладывается восстановительный слой чернозема. Этот тип дренажа называется трубчатым. Для того чтобы вода, которая собирается при помощи дренажа, уходила самотеком, необходимо при рытье траншей и укладке труб выдерживать уклон 3% (на каждый м длины дренажа идет понижение 3 см).

Глубина дренажа определяется, исходя из того уровня, на котором будут располагаться грунтовые воды после запуска системы. Следует учитывать, что пониженный при помощи дренажа вокруг дома горизонт подземных вод имеет вид не линии, а дуги. Это надо учитывать при расчете расстояния между всеми дренажными траншеями. Расчет дуги производится по специальной формуле, которая учитывает особенности грунтов и ряд других факторов. Примерный ее подъем в наивысшей точке можно определить, поделив расстояние между центральными точками дрен на 7.

Создание смотровых колодцев для дренажа на участке вокруг дома

Схема смотрового колодца для дренажа

Для того чтобы можно было наблюдать за процессом дренажа и его обслуживать, создают смотровые колодцы. Надо учитывать, что расстояние между ними не должно быть более 40-50 м по линии прямой траншеи, и расстояние от самого близко расположенного колодца до поворота не должно быть более 20 м. Самый лучший вариант, если на каждом примыкании или повороте траншеи будет располагаться смотровой колодец. Выполняют их прямоугольной или круглой формы. Смотровые колодцы делают из железобетонных колец или штучных материалов, которые имеют стойкость к воздействию влаги. Смотровые колодцы не обязательно покрывать гидроизоляцией или делать их герметичными. Главная их задача — обеспечение наблюдения за движением вод в дренаже, и по необходимости подача воды для промывки под высоким давлением. Если глубина заложенного дренажа не превышает 3 м, то в качестве колодцев можно применять пластиковые трубы с большим диаметром (30-50 см).

Выбор труб для дренажа на участке вокруг дома

Для дренажа используют полиэтиленовые и асбоцементные трубы диаметром 50-80 мм. Как вариант, можно использовать ПВХ трубы для устройства наружной канализации и сделать на них перфорацию для сбора воды. Сделать ее можно создав пропилы (в шахматном порядке) с двух сторон трубы. Ширина пропилов должна быть около 3-5 мм, а длина равняться половине диаметра трубы. Между пропилами расстояние не должно превышать 500 мм. Также перфорацию можно сделать, просверлив отверстия в трубах диаметром 5 мм. Располагаться они должны по сторонам трубы. Расстояние между отверстиями не должно превышать 100 мм.

Классификация дренажей на участке

Устройство кольцевого дренажа

отбойный или кольцевой дренаж;

Этот тип дренажа представляет собой замкнутый контур. Водопонижение на участке осуществляется системой общего дренирования, которая имеет очертания напоминающие ветви или корни дерева. Схемы могут быть и комбинированные.

пластовый дренаж.

Применяется в том случае, когда вода поступает на участок с незначительной скоростью. Это более простой вариант, при котором в траншее трубы не укладываются, а создается лишь слой песка и гравия (пласт грунта, который будет хорошо проницаем для движения вод). Уклон траншеи, где будет создаваться пластовый дренаж, должен составлять как минимум 3 см на один м длины.

Общие принципы работ и техника безопасности при работах по устройству дренажа на участке вокруг дома

Для безопасного дренажа участка применяется глубинный дренаж.

Создание глубоких и узких траншей, прокладка в них коммуникаций связаны с риском обрушения. Чаще всего дренаж делают на участках, где почвы имеют низкий коэффициент сцепления (в этом случае опасность обрушения земли очень высока, даже при уклоне стен траншеи близком к размеру угла естественного откоса). Чтобы исключить опасность во время проведения работ, необходимо укрепить стенки траншеи. Укрепить их можно при помощи распорок из бревен, дощатых щитов, брусьев или пластин. Их можно убрать сразу же после выполнение работ по укладке труб и засыпанию песка.
Устройство дренажа на участке, который имеет постройки, выполняется отдельными секторами (протяженностью до 20 м). Грунт, который вынимается при этом из последующего сектора, идет на засыпание предыдущего. Траншеи лучше делать в конце июля или начале августа. В этот период уровень почвенных вод самый маленький. При этом перед началом работ, желательно приобрести или взять в аренду специальный насос для откачивания воды, потому что создать правильный дренаж даже в это время года будет сложно из-за поступлений воды в созданные траншеи.

После того, как все строения в безопасности после создания дренажной системы, необходимо продумать, как поступать с излишками воды. Как вариант можно сделать пруд или несколько прудов, которые будут украшать участок возле дома. Пруды можно применять и в коммерческом направлении — выращивать в них различных птиц, рыб, начиная от гусей или уток, ондатр и нутрий и заканчивая разнообразными породами рыб. Создание дренажа может быть не только затратами в строительстве, но и отличным вложением денег!

1pokanalizacii.ru

Устройство дренажа фундамента: порядок проведения работ

Для того чтобы обеспечить надежную защиту основанию здания от подтопления, необходимо разобраться с вопросом, как сделать дренаж фундамента, и данная проблема будет решена.

Схема кольцевого дренажа.

Частое подтопление здания создает много проблем, от этого начинается движение грунта, от чего фундамент дома деформируется, а это приводит к перекосам окон, дверей и даже к разрушению стен дома. Если под дом просачивается влага, то это приведет к возникновению на его конструкциях плесени и грибка.

Устройство дренажа фундамента

Устройство дренажной системы фундамента дома зависит от следующих факторов: рельефа местности, состава почвы, количества осадков, уровня залегания грунтовых вод.

В некоторых случаях, для того чтобы эффективно отводить воду, достаточно сделать хорошую отмостку. Если вы строите капитальный дом и хотите, чтобы он служил вам долго и надежно, то необходимо качественно и правильно сделать дренаж фундамента, который обеспечит эффективное отведение поверхностных и подземных вод.

Схема устройства пристенного дренажа фундамента.

Дренаж фундамента дома имеет основной элемент — перфорированные трубы, они укладываются по всему периметру здания. Наличие в трубах отверстия позволяет воде, что просочилась в землю, попадать в трубы, после чего она отводится от фундамента дома в специальные емкости и таким образом, проводится дренирование почвы.

Для того чтобы отводить воду, которая собирается с крыши, тротуаров, патио поверх перфорированной трубы укладывается сплошная труба. Специалисты не рекомендуют объединять в один коллектор сбор грунтовых и поверхностных вод. Это объясняется тем, что магистрали будут засоряться и через некоторое время система дренажа фундамента не сможет выполнять свои функции, что приведет к неприятным последствиям.

Для поведения монтажа системы дренажа фундамента потребуются следующие материалы:

для создания указанной системы используют дренажные трубы диаметром 75 мм. Если дом расположен на склоне, где часто бывают большие потоки воды, систему дренажа фундамента можно делать из труб диаметром 100 мм;
фитинг используется такой же, как и при устройстве систем канализации или вентиляции, наиболее оптимальным вариантом для создания системы дренажа фундамента являются полиэтиленовые трубы и фитинг.

Для того чтобы система дренажа дома работала эффективно, она должна отводить как грунтовые, так и сточные воды с крыш и поверхности почвы.

Вернуться к оглавлению

Дренаж фундамента дома своими руками

Схема пластового дренажа фундамента.

Отверстия, которые располагаются в перфорированной трубе, должны быть направлены вниз. Она засыпается слоем гравия толщиной 30 см. Чтобы отверстия не засорялись, используют фильтрующую ткань. В верхнюю трубу поступает вода с водосточных труб и сливов, заборник крепят к патрубку, который выступает из утрамбованной почвы.

Чтобы проще проводить чистку магистральных веток системы, лучше использовать не гофрированные, а жесткие патрубки. Если система дренажа проходит под автомобильной дорогой, то под ней укладывают металлические трубы, они с основной системой соединяются при помощи специальных муфт.

Обязательно необходимо устанавливать специальные люки, через которые система будет чиститься от мусора. Устанавливают такие люки с шагом 9-12 метров на прямых участках, в местах пересечения магистралей, в точках сброса воды в коллекторы и на изгибах. Для обеспечения безопасности и чтобы в систему не попадал мусор, на люках обязательно должны быть крышки.

Сточные воды собираются в дренажную канаву или в канализационный отстойник. Делают отстойник в виде короба, в который вода попадает через металлическую решетку. Он должен быть достаточно глубоким, чтобы было, куда оседать песку и земле, периодически отстойник надо чистить от ила.

Вернуться к оглавлению

Порядок проведения работ

Для того чтобы сооружение системы дренажа фундамента было дешевле, проводить строительные работы надо во время возведения дома. Делать это надо до того, как начнете обустраивать и озеленять свой участок.

Инструменты для проведения работ: лопата, молоток, перфоратор, уровень, рулетка.

Для проведения работ вам потребуется:

штыковая и совковая лопата;
кирка;
перфоратор;
строительный уровень или теодолит;
тачка, чтобы отвозить землю.

На дно траншеи насыпают и хорошо трамбуют слой песка. Труба должна укладываться с уклоном, он должен быть не меньше 1 см на м трубы. Если труба длиной до 12 метров, то уклон можно контролировать при помощи строительного уровня, если больше, то используют теодолит.

Для распиливания труб можно использовать ножовку по металлу. Соединяются они обычно методом прессовой посадки, но если имеется люфт, то можно использовать клей и изоляционную ленту. Труба засыпается слоем гравия толщиной 30 см. Сверху укладывают фильтрующую ткань, она необходима для обеспечения эффективной работы системы, для ее раскроя используют нож или ножницы.

Затем проводится укладка цельной трубы, она соединяется с водосточными трубами. Теперь траншея засыпается землей и трамбуется. Если предвидятся мощные потоки воды, то делают подсыпку.

Можно сделать и более простую систему в виде канав, что выложены плитами или сделанными в виде литых бетонных лотков.

Вернуться к оглавлению

Система сбора воды

Если есть возможность, то вся собранная вода сливается в систему канализации. Если такой возможности нет, то для сбора воды могут быть использованы поля орошения, распределители или колодцы осушители.

Схема понижения уровня вод дренажной системой.

Если позволяет территория участка, то делают поля орошения, перфорированные трубы укладывают по участку и собранная вода распределяется по его площади.

Более компактным решением является установка распределителя. Это обычная яма, которая выстелена фильтрующей тканью и засыпанная щебнем. После укрытия она становится незаметной в ландшафте участка.

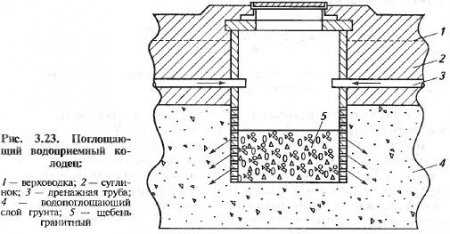

Использование колодца-осушителя рекомендуется при небольшом уклоне для отвода воды, делают его на расстоянии 4-6 м от дома. Для его устройства можно использовать трубу диаметром 500-600 мм, она устанавливается на глубину 2,5-3 м и обсыпается гравием.

Уклон сливного коллектора должен быть больше, чем уклон трубы, он составляет 13 мм на погонный м. Заглублять его надо на 25-30 см, чтобы по неосторожности не повредить лопатой. Сверху колодец-осушитель должен закрываться плотной крышкой.

Если большое поступление воды, то для ее отвода могут быть использованы откачивающие насосы. Они подключаются к системе электропитания, устанавливают такие насосы в самых нижних точках фундамента.

Вернуться к оглавлению

Основные типы дренажных систем

Вернуться к оглавлению

Кольцевой дренаж

Он используется для защиты здания, которое расположено на песчаных грунтах, от подтопления. Данный дренаж позволяет понизить уровень грунтовых вод внутри созданного контура. Если грунтовые воды поступают в одностороннем порядке, то делают разомкнутую систему. Прокладывается кольцевой дренаж на расстоянии 5-8 м от здания, если сделать его ближе, то необходимо предпринять меры против вынесения грунта из под основания дома.

Вернуться к оглавлению

Пристенный дренаж

Он делается на глинистых и суглинистых почвах, где грунт слабопроницаемый. Данный тип фундамента прокладывают по контуру снаружи здания, его ширина определяется размещением смотровых колодцев и шириной фундамента. Его устанавливают на уровне ниже ленточного фундамента. Если глубина заложения фундамента большая, то дренаж может быть заложен не глубоко, при этом принимаются меры против его просадки.

Вернуться к оглавлению

Пластовый дренаж

Он устанавливается в сочетании с пристенными и кольцевыми конструкциями в случае недостаточной эффективности одного из видов дренажа, если есть напорные подземные воды, водоносные пласты большой мощности, если состав и водопроницаемость водоносного пласта изменяется. Чтобы соединить пластовый фундамент с трубчатым, прокладывают трубчатый дренаж.

moifundament.ru
