Устройство теплого водяного пола: особенности монтажа своими руками. Конструкция теплого пола

Из чего состоит система, монтаж

Подписывайтесь на наш канал в Яндекс.Дзен! Нажмите "Подписаться на канал", чтобы читать Tepliepol.ru в ленте "Яндекса" https://zen.yandex.ru/tepliepol.ru

Для того что бы в жилых помещениях на протяжении всего года было тепло и уютно, необходимо позаботиться об этом заранее. Устройство теплого водяного пола не только позволит создать оптимальный микроклимат в комнатах, но и избавит от простудных заболеваний в будущем. Устройство представляет собой сетку из труб, заполненную горячей водой, которая встраивается в слой бетонной стяжки, тем самым нагревает ее. Подобная система позволяет равномерно отапливать используемую поверхность и нижний слой воздуха, который находится в помещении. Благодаря этому ноги зимой мерзнуть не будут, а теплая поверхность напольного покрытия позволит ходить круглый год босиком.

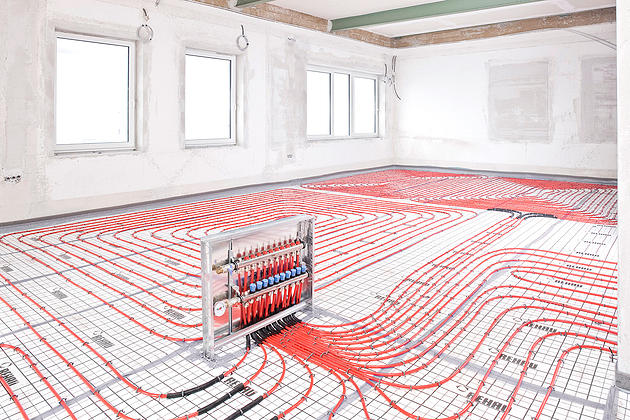

водяной пол

Из чего состоит подобное устройство

Устройство водяных теплых полов имеет слоистую структуру и его можно сделать самостоятельно, не прибегая к посторонней помощи. Мастера своего дела называют подобную структуру пирогом пола. Он состоит из:

Основного слоя. Представляет собой черновое покрытие пола или бетонную плиту перекрытия.
Слоя гидроизоляции. Прекрасным дополнением ему служит демпферная лента, которая устанавливается по периметру комнат.
Защитного слоя теплоизоляции. Он препятствует распространению тепла в ненужных направлениях.
Само устройство водяного теплого пола, которое обогревает помещение.
Раствора на основе бетонной смеси.
Финишного напольного покрытия.

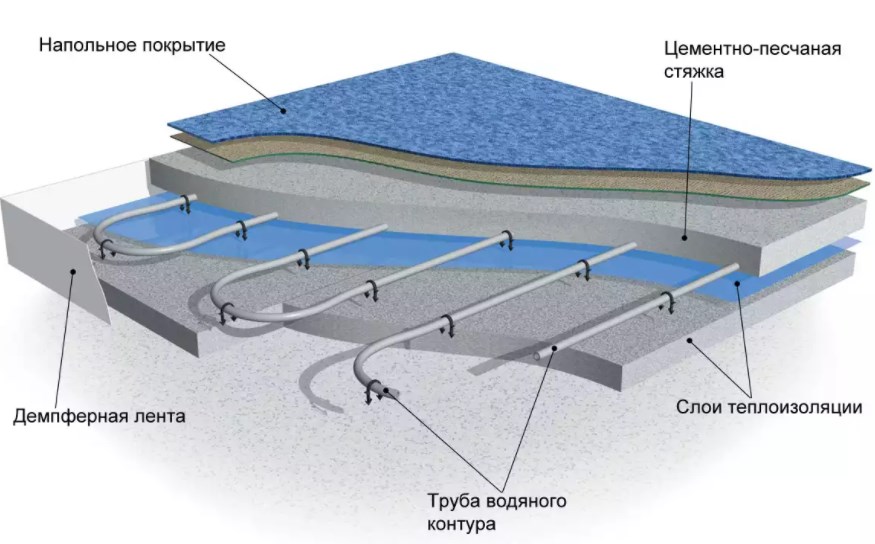

пирог пола

Принцип работы

Подобная конструкция представляет собой бетонное основание или плиту, внутрь которого помещается нагревательная система и ее контур. В качестве контура используется простая железная труба, по которой и циркулирует теплоноситель – горячая вода. В процессе работы водяные полы сами отбирают теплоноситель из системы, после охлаждения жидкость поступает обратно. По сути, теплый водяной пол представляет собой огромный радиатор, который расположен в толще бетонной стяжки

Работает по такому принципу:

Горячая вода циркулирует по напорной отопительной трубе и переходит ко входу нагревательного контура.
Проходя по нему, он отдает практически все тепло бетонной стяжке. Таким образом, поверхность нагревается до 35°С.
Остывшая вода направляется в обратку, через нее попадает в котел, который снова нагревает ее до нужной температуры. После чего цикл вновь повторяется.

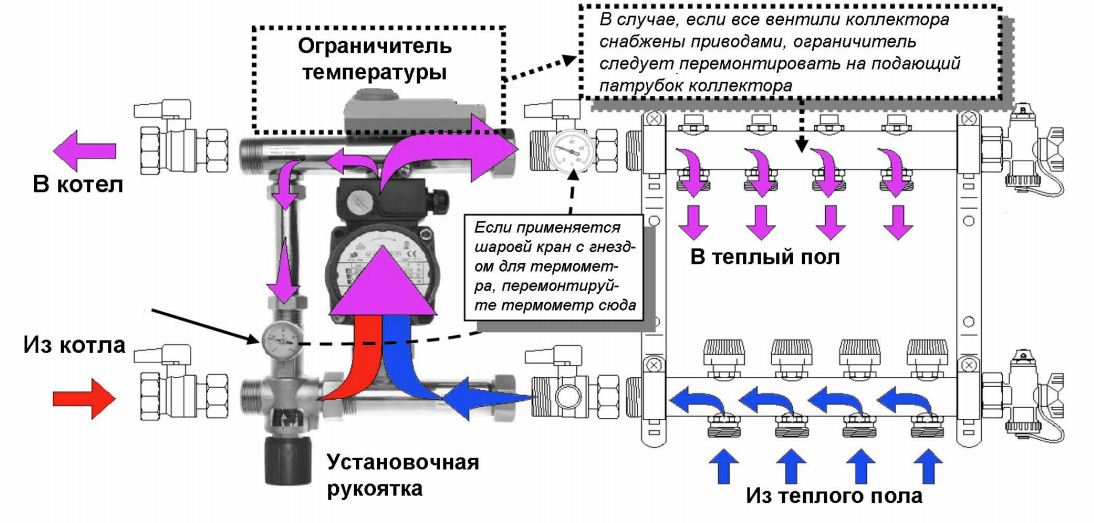

работа водяного пола

При наличии ламината или линолеума поверхность можно разогревать только до температуры в 26°С. Поэтому систему необходимо правильно запрограммировать, установив соответствующие ограничения. Речь идет не только о работе запорных механизмов, но и в правильной дозировке теплоносителя, при превышении лимита которого временно прекращается подача горячей воды в систему. Без вспомогательного устройства блокировки, водяной теплый пол может функционировать лишь в случае нагрева воды до 55°С.

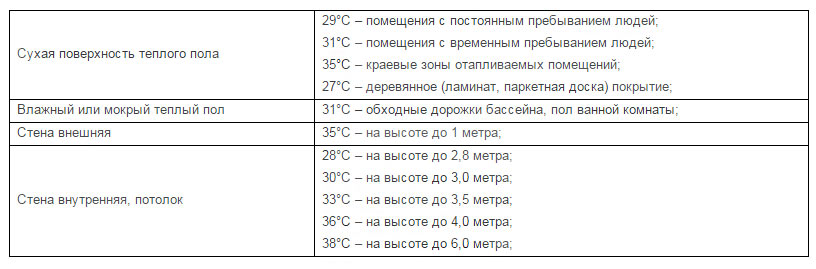

макс температура пола

Очередность необходимых работ

В многоэтажках и частных домах в роли основания выступают бетонные плиты перекрытия. У одноэтажных зданиях и сооруженях вместо плиты находится грунт. В этом случае очередность работ должна быть следующей:

песок;
мелкий щебень;
гидроизоляционный слой;
стяжка с использованием армирующей сетки.

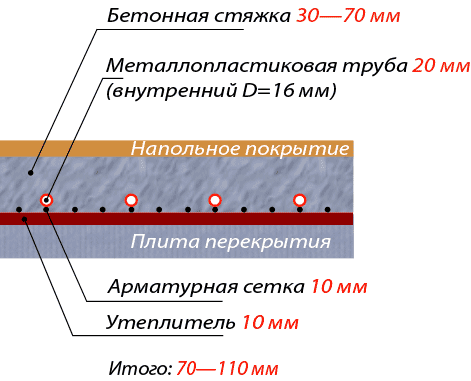

стяжка

Все это относится к категории черновой основы. А вот из материалов понадобится:

гидроизоляционный материал;
металлические или пластиковые трубы;
лента демпферная;
набор крепежей;
армирующая сетка.

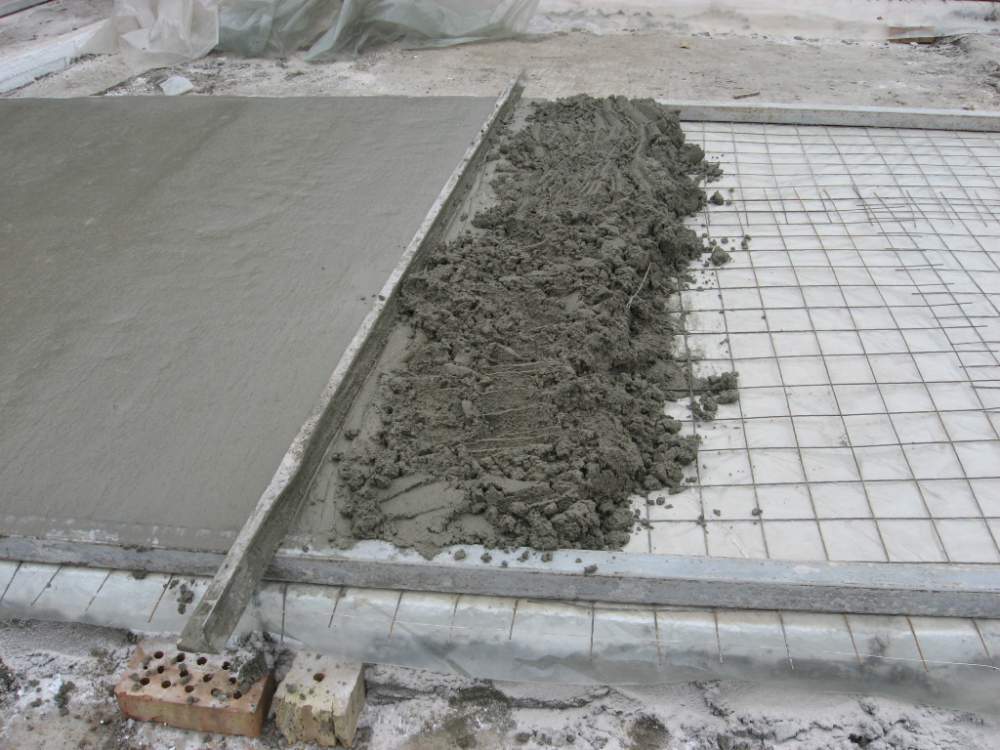

Стяжка с использованием армированной сетки

В первую очередь необходимо заняться слоем гидроизоляции. Для его создания можно использовать любой материал, но зачастую это обычная полиэтиленовая пленка, толщина которой не менее 100 мкм. Она стелется внахлест по всей поверхности основания. Имеющиеся стыки проклеиваются строительным скотчем. Теперь пришла очередь ленты демпферной. Ее использование обязательно, так как ее основа будет компенсировать температурные перепады, которые будут случаться в дальнейшем. Для ее крепления рекомендуется использовать самоклеящуюся основу (можно двухстороннюю).

Накладывается демпферная лента

Проводим монтаж своими руками

Обустройство теплого пола условно можно разделить на шесть основных этапов. Для начала детально рассматриваются схемы его укладки, при возникновении вопросов и обнаружении неточностей в описании проводится консультация с мастером.

I этап

Перед монтажом устройства теплого пола следует подготовить опорную поверхность, в роли которой выступает бетонное основание. Бетонной плите необходимо уделить особое внимание.

Внимание

Для этого понадобится:

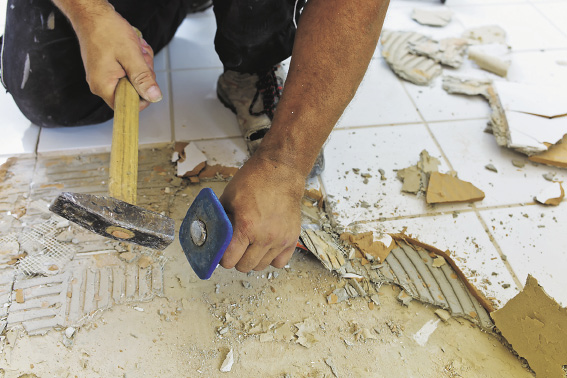

Полностью удалить старое перекрытие. Для этого снимается кафель, паркет, линолеум или другой материал, который использовался в качестве облицовочного.
Обнаруженные сколы, отверстия и трещины расширяются до 2 см размера. Для этого можно использовать обычный перфоратор. После чего ниши заделываются при помощи цементно-песчаного раствора.
На подготовленное перекрытие высыпается сухая смесь для выравнивания поверхностей. Распределяется она при помощи игольчатого валика, который способствует удалению пузырьков воздуха из структуры материала.
Запрещается выравнивать поверхность, которая имеет отклонения от горизонтали.

Подготовка пола

II этап

После окончания подготовительно этапа направленного на выравнивание и очистку используемой поверхности, необходимо подготовить поверхность под блок коллектора. После этого обратная и напорная ветвь подтягивается к нему при помощи отводов труб, которые представляют собой систему центрального отопления.

Внимание

Для этого понадобится:

Врезание тройников или штуцеров. Подобные манипуляции необходимо провести и с обраткой. Для правильного монтажа рекомендуется обратиться за помощью в коммунальную службу, так как надзор за системами отопления осуществляют именно они.
Шаровые вентили монтируются при помощи отводов или штуцеров. Они станут отправной точкой последующего устройства теплых полов. Выбор места должен проводиться внимательно, чтобы не испортить имеющийся интерьер комнаты.
На напорную ветку необходимо установить напорный коллектор, термостат, тройники и вентили. На обратной ветке должны быть расположены штуцеры (сброс лишнего воздуха), обратный коллектор, тройники и вентили.
Байпасы врезаются между тройниками. Представляет собой вертикальный участок, в который впоследствии можно будет установить циркуляционный насос.
После этого в коллекторе необходимо разместить расходомеры, а в нижний – термостаты.

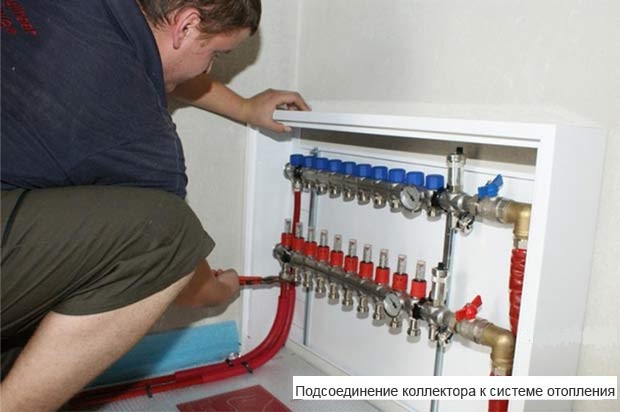

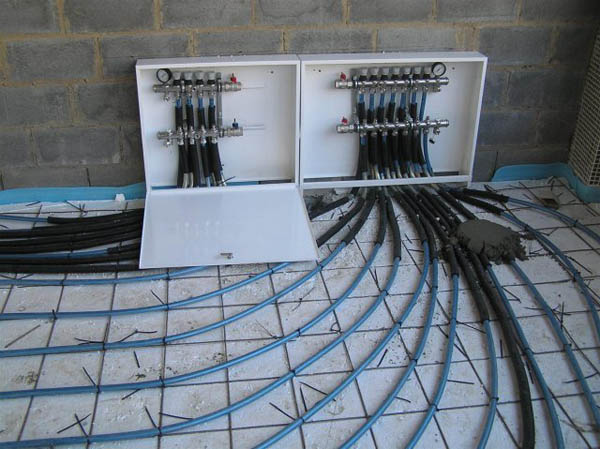

Установка коллектора

III этап

Закончив установку коллектора можно приступать к монтажу экрана – плиты, которая изготовлена из пенополистирола экструдированного. Она наклеивается непосредственно на стяжку при помощи мастики на основе битума.

Внимание

Необходимые шаги:

наносится слой мастики;
на нее наклеивается пенополистирол;
вся поверхность застилается листами фольги.

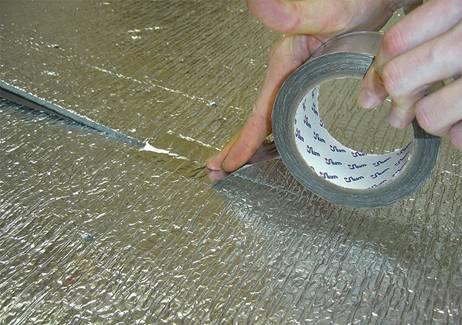

Кладем слой утеплителя и фольги

IV этап

При строительстве контура, в первую очередь, производится укладка реек перпендикулярно стене, на которой был установлен коллекторный шкаф. Шаг между рейками должен составить порядка 15 см.

Внимание

Последовательность действий:

труба крепится к штуцеру коллектора (напорного), при этом рейки выводятся параллельно к дальней стене;
дойдя до стены, делается поворот на 90° и устанавливается перпендикулярно рейкам. Трубопровод фиксируется при помощи клипс, которые входят в комплект реек;
дойдя до крайней рейки, делается петля с радиусом в 10см, при этом вторая линия уже укладывается по принципу змейки. Она должна находиться параллельно первой. После последней рейки труба сгибается в своеобразную петлю, после чего монтируется на следующий рядок. Эти манипуляции необходимо проводить вплоть до коллектора, который размещен на стене;
после этого труба доводится до коллектора и сгибается под углом в 90°. После чего подводится к обратному коллектору.

Подсоединение коллектора к трубам

В конечном итоге контур сомкнется. Лучше использовать трубы, изготовленные из полиэтилена или металлопластика. Температурные датчики размещаются между горизонтально уложенными участками. Их приводы должны быть выведены к поверхности плинтуса, после чего они прикрепляются к блоку управления и термостату.

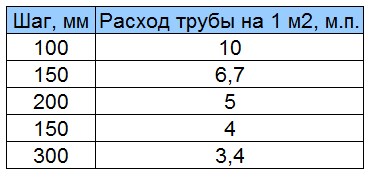

Таблица расхода труб для теплого пола

V этап

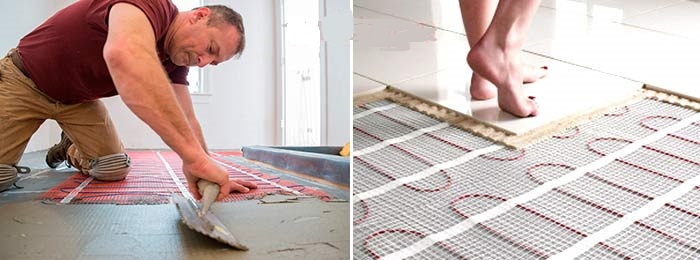

Перед тем, как делать стяжку, не лишним будет уложить демпфер прокладку вдоль стен. Затем приступаем к подготовке раствора. После нанесения для выравнивания используется обычный шпатель. Льется раствор от дальней стены и по направлению к выходу (дверному проему). Теплый водяной пол может делаться на протяжении пары дней или нескольких месяцев.

Нахлест на стены лентой

VI этап

После окончательного просыхания стяжки, можно приступать к нанесению облицовочного слоя. Схема устройства водяного теплого пола может в этом помочь. Если используется кафель, то его оклейка производится непосредственно на слой стяжки. В то время как паркет или ламинат в подобной прослойке не нуждается. Для укладки линолеума используется тот же способ укладки.

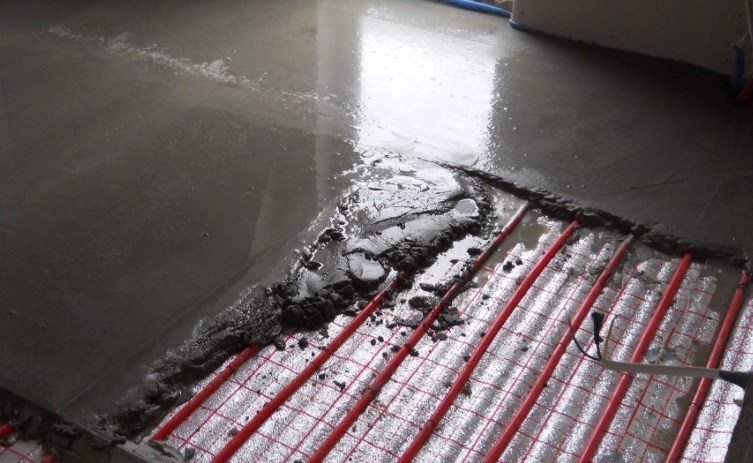

Высыхание стяжки

Даже небольшая прослойка может стать ненужным экраном между радиатором, находящегося в стяжке и помещением, которое нуждается в обогреве. В конечном итоге необходимо провести настройку установленных термостатов. Для этого понадобится проведение нескольких замеров поверхности устройства теплых полов и напольного покрытия. Выравниваются показатели вручную.

Укладка покрытия

Первое испытание установленного оборудования

После окончания монтажных работ систему можно подключить к сети. Но перед этим рекомендуется провести опрессовку всей системы (проверка гидравлических показателей). Для этого в водяной теплый пол поочередно подают горячую воду. Внутри системы вместе с воздушными массами, обнаружить масса строительного мусора (пыли), которые приведут к дальнейшей поломке автоматических систем воздухоотводов. Для этого необходимо полностью выпустить воздух из системы при помощи кранов для слива воды. Испытать теплый пол водяной необходимо не менее суток под рабочим давлением. Завершающий слой бетонной стяжки можно наносить только в том случае, если в течение суток на поверхности не появились первые признаки протечек.

AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:

tepliepol.ru

Устройство электрического теплого пола, все об устройстве теплых полов, система теплый пол

Перед тем как приступить к непосредственному монтажу электрического теплого пола необходимо закупить все необходимые для этого материалы. Чтобы это сделать, необходимо знать саму конструкцию и устройство теплого пола.

Кабельная система обогрева теплого пола состоит из таких основных устройств:

# Основание пола

Не смотря на то, что основание не является неотъемлемым устройством электрического теплого пола, поверхность, на которую будет укладываться нагревательный кабель можно сравнить с функцией, выполняющей, роль фундамента для дома, она должна быть ровной и без трещин.

Чтобы создать идеально ровную поверхность пол изначально выравнивается с помощью стяжки из гипсовых или цементных смесей.

# Теплоизоляция

Для того чтобы уменьшить тепловые потери на подготовленное основание укладывают слой теплоизоляционного материала. Важно чтобы теплоизоляция была также качественной, не проседала от массы самого теплого пола и температуры в процессе его эксплуатации – была термостойкой.

Особенно теплоизоляция целесообразна к использованию если систему «теплый пол» устанавливают над холодным не отапливаемым помещением (подвалы, балконы и т.п.). Также теплоизоляционный слой выполняет роль звукоизоляции, снижая при этом уровень шума в помещении.

Чтобы снизить теплопотери через наружные стены, укладывают теплоизоляцию не только на пол, но и по периметру всех стен, толщиной до 1 см. В качестве теплоизоляционного материала используют стиродур, пенополистирол, пробковый агломерат, волокнисто-минеральные плиты и многое другое.

# Гидроизоляция

На поверхность теплоизоляции следует установить гидроизоляционный разделительный слой. Раскладывают гидроизоляционный материал по всей поверхности пола с заходом на стены. В качестве гидроизоляционного материала вполне подходит обычная полиэтиленовая пленка.

Некоторая специфика монтажа устройств теплого пола не предусматривает установку гидроизоляции, однако для установки теплого пола в таких помещениях как ванные, сауны, бани - гидроизоляция необходима.

# Цементно-песчаная стяжка

После того как уложен слой тепло- и гидроизоляции необходимо создать прочное основание для монтажа нагревательного кабеля. С этой целью поверх изоляционных материалов заливается цементно-песчаная стяжка с армирующей сеткой.

# Тепло выравнивающий экран

Чтобы тепло равномерно распределялось по бетонной стяжке, а также для предотвращения перегрева нагревательного кабеля, бетонная стяжка перед прокладкой кабеля покрывается специальной фольгой или металлической сеткой.

Некоторые специалисты, стараясь с экономить на материалах, используют пенофол покрытый фольгой (тонкие подложки 3-5 мм), который совмещает в себе теплоизоляцию и выравнивающий экран. Как показывает практика этот материал мало эффективен, так как под действием веса цементной стяжки и напольного покрытия, его толщина уменьшается и теплоизоляционные характеристики существенно снижаются.

# Монтажная лента

Перед укладкой нагревательного кабеля на пол сперва крепится монтажная лента. Ее прокладывают по всей комнате с шагом 50 см перпендикулярно линиям нагревательного кабеля. На монтажной ленте предусмотрены специальные скобы для крепления кабеля. Благодаря им, нагревательный кабель надежно и равномерно крепится к полу.

# Нагревательный кабель, датчик температуры и терморегулятор.

Датчик температуры необходим для измерения температуры пола. Укладывается он вместе с нагревательным кабелем. Терморегулятор служит для управления температурой подогрева.

Существует множество разновидностей терморегуляторов способных контролировать не только температуру пола, но и температуру воздуха в помещении. Некоторыми из них возможно управлять по локальной сети через ноутбук или смартфон.

# Заключительная стяжка.

Уложенные элементы теплого пола должны представлять собой прочную монолитную конструкцию и стать надежной гарантией эксплуатации в будущем. Для этого разложенный нагревательный кабель заливают цементной стяжкой.

#Напольное покрытие.

После того как стяжка подсохла и стала достаточно прочности можно приступать к настилу напольного покрытия (керамической плитки, ламината и т.п.).

устройство теплого пола

1. Основание
2. Теплоизоляция
3. Гидроизоляция
4. Цементно-песчаная стяжка
5. Тепло выравнивающий экран (фольга)
6. Монтажная лента
7. Нагревательный кабель
8. Датчик температуры пола
9. Заключительная стяжка
10. Напольное покрытие

Разобравшись с устройством электрического теплого пола можно приступать непосредственно к монтажу теплого пола.

Похожие материалы на сайте:

electricvdome.ru

Бетонная и настильная конструкция водяных теплых полов: грамотный монтаж

О большой пользе и мелких недостатках греющих водяных полов достаточно подробно рассказано на страничках нашего сайта. Пора перейти к практическим знаниям, в этой статье описывается конструкция и монтаж системы «водяной теплый пол».

Вне зависимости от конкретной конструкции тёплого пола непременным условием его эффективности является хорошая теплоизоляция от перекрытия нижележащего этажа или грунта, если помещение расположено в подвале либо на первом этаже. Если этого не сделать, значительная часть тепла будет расходоваться не по назначению, уйдёт к соседям в потолок или в землю к кротам.

Маленькие дети и домашние животные больше всех выигрывают от устройства тёплого пола

Отопительный котёл будет работать без пользы, а перерасход топлива непременно скажется на толщине кошелька хозяев. Чтобы этого избежать, толщина утеплителя под греющими трубами должна быть значительной, экономить на этом нельзя. Минимально рекомендуемый слой по грунту — 10 см, по плите перекрытия — 5 см, тоненького пенофола с фольгой, как рекомендуют на некоторых форумах, категорически недостаточно. Актуальные строительные стандарты стран Северной Европы устанавливают минимальную толщину утеплителя для тёплых полов по грунту в 25 см.

В Германии 88% частных жилых домов имеют тёплый пол на первом этаже. Немецкие строители предпочитают соорудить его ещё до возведения стен. Толщина утеплителя по грунту в этом доме — 25 см в середине и 40 см на расстоянии до метра от наружных стен

Наилучшей является бетонная конструкция водяных теплых полов, которая работает как единый нагревательный прибор: замоноличенные в массивную стяжку трубы с циркулирующими по ним теплоносителям передают тепловую энергию бетону, который, в свою очередь, равномерно распределяет её по помещению. Теплоёмкая конструкция долго держит тепло, температурный режим отличается стабильностью, открытая зимой ненадолго форточка не выстудит помещение. С точки зрения экономии бетонные полы также оптимальны, при надлежащей теплоизоляции снизу энергия беспрепятственно поступает в помещение, потери минимальны.

Правильная конструкция бетонного тёплого пола. Если пол по грунту, основание нужно гидроизолировать

Конструкция теплого пола по грунту предполагает наличие прочного основания, как правило, это бетонная подготовка толщиной 10-15 см, которую обязательно нужно гидроизолировать. Если плита перекрытия или подготовка имеет недостаточный уклон по горизонтали, выровнять её можно слоем чистого сухого песка.

Песком можно выровнять огрехи основания, только его нужно хорошо утрамбовать

Утеплитель для тёплого пола должен иметь хорошие теплоизолирующие свойства, быть достаточно жёстким и не впитывать влагу. По прочности превосходит другие типы достаточно дорогое пеностекло. Это лучший вариант для высоконагруженных полов. Относительно дёшев, обладает отличной термической сопротивляемостью, но недостаточно прочен пенопласт марок ПСБ-С-35 и ПСБ-С-50. Для того, чтобы он не продавливался, стяжку сверху армируют сеткой с ячейкой 10х10 см, диаметр арматуры 6-8мм. Пенополиуретан, в плитах или напыляемый по месту, используется редко: дороговат. «Золотая середина» среди утеплителей — экструдированный пенополистирол: он выдерживает значительное давление, обладает хорошими теплоизолирующими свойствами, стоит для своих характеристик умеренно. Утеплитель может быть плоским либо иметь рельефную поверхность: фигурные выступы предназначены для того, чтобы раскладывать между ними трубы. Рельефные плиты дороже, зато они экономят время на укладку, отпадает надобность в крепеже.

Рельефные плиты утеплителя позволяют раскладывать трубы без применения крепежа

Многие источники рекомендуют размещать над слоем утеплителя строительную фольгу, чтобы она отражала инфракрасное излучение. Положительный эффект от зеркального слоя есть, но, по совести говоря, небольшой. Рациональнее вложить деньги в утеплитель, тратиться на зеркальную плёнку или фольгированный пенополиэтилен имеет смысл, когда невозможно уложить плиты достаточной толщины.

Важно также теплоизолировать пол по периметру помещения, чтобы исключить мостик холода и снять возможные напряжения. Тонкий лист (10 мм) либо полосу пенополиэтилена крепят к стенам от основания до уровня покрытия, можно выше, лишнее обрежется.

Трубы, по которым будет циркулировать теплоноситель, укладывают непосредственно на утеплитель.

Для тёплых полов лучше применять гибкие металлопластиковые либо полиэтиленовые PEX-трубы

К жёсткому экструдированному пенополистиролу крепят гарпунными клипсами, по пенопласту привязывают к стальной сетке. Соединения труб в полу не допускаются, все контуры должны быть цельными.

Клипсы с гарпунчиком на концах — удобный и недорогой способ крепления труб к плитам экструдированного пенополистирола

Стяжка, чтобы не возникло трещин от температурных расширений, должна быть разделена на участки площадью не более 40 м2 и длиной до 9 м. Оптимальное место для расположения разделительного деформационного шва — дверной проём. Отделить участки друг от друга можно тем же материалом, которым выполнялась изоляция стен по периметру. Шов должен проходить снизу доверху и пересекать все слои, в том числе и отделочный: шов в плитке должен совпадать с деформационным.

Стяжку заливают цементно-песчаным раствором марки не ниже 150. Предварительно нужно подать на трубы рабочее давление (около 2 атм), заполнив их водой либо сжатым воздухом. В раствор в процессе приготовления желательно добавить пластификатор, это облегчит укладку смеси и сделает её прочнее. После заливки стяжку нужно накрыть полиэтиленовой плёнкой и три недели следить, чтобы она постоянно была влажной.

Добавка в цементно-песчаный раствор пластификатора облегчит устройство стяжки и повысит её качество

На заметку: После изготовления стяжки давление в трубах сбрасывать нельзя, но нагрев можно включать только через 28 дней, если бетон схватывался при температуре не ниже +10 ºС.

Расчет системы отопления теплого пола — дело непростое, особенно если речь идёт о больших площадях. На нашем сайте можно найти информацию по основам проектирования систем отопления, но если речь идёт не об одной ванной, а о первом этаже загородного дома, лучшее решение — заказать проект у инженера-теплотехника, зачастую проектировщики имеются в крупных фирмах, поставляющих отопительное оборудование. Тем, кто делает в такой компании заказ, зачастую проект предоставляют бонусом. В проекте будут указаны все характеристики системы отопления, на подробных чертежах отражена схема системы отопления теплый пол: расположение смесительного узла, границы и протяжённость контуров отопления, шаг труб и т.д.

Отдельные контуры отопления подключаются к подающим и обратным коллекторам смесительного узла. Длина одного контура отопления не должна превышать 120 м, оптимальная величина — 80 м. Чтобы контуры работали сбалансировано, длина их должна быть схода, разница более чем в 20% не допускается

Имея под руками профессионально выполненный проект, даже неспециалист при определённом упорстве, аккуратности и точном следовании чертежам сможет уложить греющие трубы своими руками.

Существуют две основных схемы раскладки труб: спираль и змейка, а также их разновидности. Решение о применении того либо иного варианта принимают в зависимости от типа помещения, характера распределения тепла, вида труб

Чем более высокой теплопроводностью обладает покрытие — тем лучше. Бетонная конструкция — это в идеале теплый пол под плитку, керамическую либо каменную. Подходящий вариант — наливной пол, плотный коммерческий линолеум. Ламинат, ковролин, бытовой линолеум будут препятствовать теплопередаче и снижать эффективность тёплых полов.

Настильная конструкция применяется в каркасном домостроении, когда в деревянных перекрытиях нельзя сделать бетонную стяжку. Сразу оговоримся, что это достаточно спорный вариант отопления, он не обеспечивает в полной мере эффективной передачи тепла в помещение, практически отсутствует тепловая инерция. Особых преимуществ у тёплого пола по деревянному перекрытию перед радиаторным отоплением нет.

Деревянное перекрытие, как и бетонное, должно быть хорошо утеплено снизу, чтобы предотвратить потери энергии. Между балками устраивают сплошной настил, на который укладывают алюминиевые либо оцинкованные стальные профилированные пластины, по желобкам которых раскладывают греющие трубы. Поверх пластин по лагам монтируют листовой материал: ОСП, фанеру, ЦСП, ГВЛ в два слоя. Покрытие — любое: паркет, ламинат, ковровое, допускается и керамическая плитка на эластичном клею.

Вариант настильной конструкции. Металлические пластины равномерно распределяют тепло по всей поверхности, заодно выполняют функцию крепежа

Обогрев пола — недешёвый элемент инженерного оборудования. И при этом долговечный, срок его службы — не менее 50 лет. Расчёт и монтаж системы водяной теплый пол должны быть сделаны безупречно, ведь ошибки могут обойтись очень дорого. Все работы нужно проводить в строгом соответствии с проектом и рекомендованными технологиями, лучшее решение — доверить их опытным профессионалам.

stroy-aqua.com

Устройство электрического теплого пола: технология

Теплый пол является новейшим видом системы обогрева. Данное отопление большими шагами набирает популярность как среди специалистов теплоснабжения, так и среди обычных жителей частных домов и квартир.

Теплые полы являются не простой отопительной системой, они имеют определенные нюансы при монтаже и во время эксплуатации.

Существуют две отличающиеся разновидности нового вида обогрева: водяные и электрические теплые полы. Устройство электрического теплого пола бывает разнообразное, поскольку существует несколько видов настилов, имеющих электропитание.

Электрический теплый пол: принцип действия и устройство

Устройство электрического теплого пола: технология

Обратив свой взгляд в сторону электрических теплых полов, как основной или дополнительной системы обогрева в вашем жилом помещении, нужно быть готовым к различным трудностям, связанным с выбором одной из разновидностей нагревательного настила, а также организацией качественного подключения электропитания.

Поскольку теплый пол является электрическим прибором, который может устанавливаться в местах с повышенной влажностью, необходимо досконально изучить все требования к данному оборудованию по электробезопасности и беспрекословно их соблюдать.

Невыполнение требований монтажа может привести к нежелательным последствиям, таким как короткое замыкание проводки, следствием которого бывает пожар и поражение электрическим током жителей помещения.

Чтобы этих событий не происходило, стоит качественно монтировать все контактные соединения и обязательно установить в водном распределительном электрическом щите отдельный автоматический выключатель. Данным «автоматом» будет индивидуально защищаться система теплых электрических полов.

Устройство электрического теплого пола: технология

Термоматы

Электрические теплые полы имеют ряд разновидностей напольных настилов для обогрева:

кабельный теплый пол;
настил в виде матов;
инфракрасный теплый подпол.

Выбирая свой тип обогревательной системы, установленной под финишным половым покрытием, необходимо узнать каждый электрический настил подробнее.

Выбирая электрический теплый пол для своей комнаты, необходимо помнить о толщине «пирога» данной конструкции, поскольку получается, что современная система обогрева препятствует ходу дверей или встроенных шкафов.

Не стоит уменьшать и толщину стяжки, это часто приводит к разрушению настила и повреждению конструкции теплого электрического пола.

Разновидности теплых электрических полов

Устройство электрического теплого пола: технология

На ик-пленку можно сразу укладывать финишное покрытие

Электрический теплый пол имеет несколько разновидностей, что позволит каждому клиенту выбрать именно свой вариант, подходящий под определенные условия и соответствующий требованиям.

На сегодняшний день существуют следующие типы электрических настилов:

Кабельный тепловой покров. В основе системы обогрева данного вида лежит одно или 2 жильный электрический кабель, который имеет несколько слоев изоляции. Преимуществом этого вида обогревательной системы является то, что вы приобретаете все устройства для настила по отдельности и можете самостоятельно планировать длину кабеля, для соединения которого существуют специальные герметичные муфты. Выбирая кабельную продукцию для теплого пола, следует выбирать качественную продукцию, так как вы организовываете отопление для себя.
Инфракрасный теплый пол. Инфракрасный покров является наиболее новой подпольной системой обогрева. Для ее установки не требуется организация стяжки, что позволяет уменьшить толщину слоев «пирога» настила. Работа данной системы обогрева основана на инфракрасном излучении, в результате чего нагреваются предметы, а не воздух, за счет чего тепло в помещении задерживается на более продолжительный период и не так быстро выветривается. Само устройство представлено в виде пленки, на которой нанесены специальные линии разрезов, поэтому отдельные куски нагревательных элементов можно располагать произвольно по комнате, как требуется хозяину.

Выбирая кабельный обогрев, следите за качеством приобретаемого провода
Электрический пол в виде матов. Электрические маты имеют схожее устройство с кабельным теплым полом, поскольку мат представляет собой тот же кабель, закрепленный на пластиковой решетке, которая служит для фиксации кабеля и армирования поверхностной стяжки. Маты бывают разных размеров и имеют точки подключения, которые выполнены таким образом, чтобы к ним можно подключать как силовой кабель на вывод, так и дополнительные элементы.

Система электрического теплого пола состоит не только из нагревательных элементов.

Важнейшую роль в этом виде обогрева семейного очага играет терморегулятор с присоединенным термодатчиком, который располагается на одном уровне настила с нагревательными элементами.

Терморегулятор для электрического теплого пола

Устройство электрического теплого пола: технология

Настроенный на определенную температуру термостат будет самостоятельно поддерживать необходимый уровень обогрева

Сегодня тяжело представить любую разновидность системы электрических теплых полов без терморегулятора, поскольку это устройство считается «мозговым центром» нового вида отопления. «На его плечи» ложится контроль температурных показателей в помещении.

Именно термостат помогает своевременно коммутировать систему, не создавая перерасхода электроэнергии и поддерживая комфортную обстановку. Прибор реагирует на данные от термодатчика, который подключается к нему при помощи специального термозащитного кабеля.

Устройство электрического теплого пола: технология

Термостат производится с механической и автоматической регулировкой температуры. Автоматический терморегулятор может иметь цифровой дисплей, на котором отображается существующая температура в помещении и другие параметры.

Регулировка и контроль процесса работы отопительной системы можно производить при помощи пульта, что удобно, но значительно повышает стоимость устройства.

Устройство электрического теплого пола: технология

Механический термостат имеет регулировочную ручку, при помощи которой вы самостоятельно выставляете (на градуированной шкале) значение температуры, подходящее именно вам, поскольку «комфортная температура» у каждого человека своя.

Терморегулятор находится в работе постоянно и, как только датчик подаст ему сигнал отклонения от установленного значения температуры, коммутирует систему электроснабжения, запуская ток в нагревательные элементы или прекращая питание.

Терморегулятор находится постоянно под напряжением и выполняет коммутационную работу, поэтому не стоит экономить на этом устройстве.

Оно должно быть изготовлено из качественного материала и иметь надежные контактные соединения, так как на них ложится основная нагрузка.

Принцип действия и особенности электрических теплых полов

Устройство электрического теплого пола: технология

Как было сказано выше, устройство теплого электрического пола имеет ряд особенностей. Сам принцип действия системы отопления заключается в преобразовании электрической энергии в тепловую. При этом широко используются свойства проводников, а именно их сопротивление.

Для более понятного описания можно привести пример с лампочкой. В сети переменного тока напряжением 220 В лампочку подключают к двум проводникам, которые в простонародье называются «фаза» и «ноль».

В нашем случае лампочкой является нагревательный элемент, а местом подключения – терморегулятор, именно на его выводах происходит стыковка кабеля нагрева и силовой проводки.

Особенности кабельных и матовых настилов

Устройство электрического теплого пола: технология

Количество стыков должно быть минимальным

Кабельные и матовые теплые полы имеют похожую конструкцию. В обоих видах устройства нагревательным элементом является кабель.

Выбирая кабель или маты для своего помещения, необходимо заранее просчитать необходимое количество материалов. Так как количество стыков должно быть минимальным, поскольку именно места соединений являются слабыми точками всей системы.

Устройство электрического теплого пола: технология

Выбирая теплый пол, стоит учитывать размеры и назначение комнаты, в которой будет применяться настил, а также показатели мощности самого элемента нагрева, в данном случае кабеля.

Зная площадь комнаты, ее тип (кухня, ванная, балкон) и назначение монтируемого теплого пола (основной обогрев или вспомогательный), по приведенной ниже таблице можно определить мощность устройства в целом.

Устройство электрического теплого пола: технология

Устройство инфракрасного теплого пола

Устройство электрического теплого пола: технология

Толщина ИК-панелей не более 2 мм

Технология изготовления инфракрасных теплых полов является самой современной. Данный тепловой настил создается в виде пленки, которая имеет двухслойную структуру. Общая толщина изделия 1-2 мм.

Внутри пленки располагаются нагревательные элементы биметаллические пластины, которые соединяются между собой при помощи тонких медно-серебряных проводников (используются материалы с лучшей проводимостью).

Устройство электрического теплого пола: технология

Данное изделие может секционироваться, отделятся по соответствующим линиям, нанесенным на материал. Это позволяет куски располагать в нужных местах, каждый из которых имеет контакты для присоединения проводников.

При нагреве пластины, расположенные в пленке, излучают тепловую энергию, которая передается при помощи инфракрасного излучения с поверхности изделия за счет верхнего карбонового слоя.

При организации подключения любой из разновидностей теплых полов следует сопоставлять суммарную мощность нагревательных элементов с мощностью терморегулятора.

Допустимые параметры, указанные на приборе, не должны быть ниже общей мощности настила, так как результатом может быть возгорание термостата и короткое замыкание.

Установка электрических теплых полов

После того, как вы окончательно выбрали тип применяемого теплого электрического пола, можно заняться подготовкой основания и непосредственно монтажом. Подробнее о монтаже термоматов смотрите в том видео:

Перед тем, как укладывать электрический кабель, маты или пленку, нужно качественно подготовить основание.

Обязательным требованием при применении различного вида теплых полов является выравнивание чернового перекрытия или его ремонт. Если в начальный момент монтажа не выровнять поверхность, то в дальнейшем при организации «пирога» настила могут возникнуть проблемы, связанные с неравномерным прогревом всей площади пола.

Устройство электрического теплого пола: технология

Поверх чернового перекрытия принято делать слой гидроизоляции. Для этого может применяться как специальная пленка, так и рубероид. Следующим слоем «пирога» является утеплитель, в качестве которого применяют пенопласт или пенополистирол толщиной 2-3 мм.

Плиты материала необходимо укладывать плотно друг к другу без просветов и зазоров. Поверх утеплителя можно уже раскладывать нагревательные элементы и подключать их.

Особенности организации электрического настила при помощи кабеля и матов

Утеплитель не даст теплу рассеиваться вниз

Первые слоя настила теплого пола для всех вариантов одинаковы. С недавним появлением специализированного утеплителя – пенополистирола, предназначенного для теплого пола, стало удобно монтировать водяные трубы и нагревательный кабель, поскольку на каждом листе есть специальные пазы, куда вставляются элементы нагрева.

Данное изобретение позволяет укладывать электрический кабель как зигзагом, так и спиралью с различным шагом (пазы удалены друг от друга на 5-8 см). Поверх уложенного кабеля можно организовать тонкий слой наливных полов (по верхнему уровню нагревательного элемента) или накрыть конструкцию листовым материалом (влагостойкой фанерой, ОСБ-плитой или ЦСП). Следующим слоем является уже финишный настил.

Устройство электрического теплого пола: технология

Кабель подсоединяется к термодатчику

Электрические маты нельзя укладывать на рассмотренный выше пенополистирол, поскольку они представляют собой кабель, закрепленный на сетке, поэтому для матового пола рекомендуется применять обычный плоский пенополистирол.

Раскатывая маты и укладывая кабель, не забудьте установить термодатчик (чтобы не касался нагревательных элементов) и вывести от него провод, который связывает его с регулятором.

Все муфты и стыкующие части нагревательных элементов должны быть установлены в одном уровне с матами и кабелем.

Вывод делается в одном месте строго под терморегулятором, при этом термостат должен устанавливаться от пола на высоте не менее 1 м.

Установка инфракрасного теплого пола

Одним из преимуществ инфракрасного теплого пола является толщина пирога. Данный настил считается однородным устройством (без выпуклых поверхностей), поверх него сразу монтируются ОСБ-листы или фанера, на которые в дальнейшем укладывают ламинат, ковролин или линолеум. Толщина «пирога» инфракрасного настила бывает от 2 до 4 см. Подробнее о процессе укладки смотрите в этом видео:

Устройство электрического теплого пола: технология

В качестве утеплителя принято применять специальную полиуретановую подложку с отражающей поверхностью (толщина 0,4-0,8 см), на которую стелют пленку.

Выше было сказано, что все сегменты инфракрасной пленки имеют контактные выходы, к ним параллельно подсоединяются проводники, которые впоследствии стыкуются в одной муфте, откуда и производится вывод на терморегулятор.

При монтаже инфракрасного настила необходимо заранее учитывать места укладки пленки, поскольку не рекомендуется устанавливать данную систему обогрева под тяжелыми предметами (шкафами, стиральными машинами, тумбами).

Подводя итог статье, нужно сказать, что различные виды теплых электрических полов имеют как схожие черты установки и принцип действия, так и различия. Выбирая «свой вариант» системы обогрева, каждый хозяин может воспользоваться изложенным материалом.

Процесс выбора очень важен, поскольку перед покупкой изделия стоит ознакомиться со всеми достоинствами и недостатками, а также узнать параметры мощности для комнаты, где будет устанавливаться обогревательная система.

dekormyhome.ru

Устройство теплых полов - стандартные компоненты и рекомендации по монтажу

теплый пол Неизвестно имя человека воплотившего в жизнь идею — отопление помещений теплыми полами. История утверждает, что в знаменитых банях Древнего Рима с успехом использовалась подобная система отопления. Она соответствовала уровню развития технологий того времени и устройство теплых полов существенно отличалось от современных водяных и электрических систем. Неизменным остался только принцип обогрева пола дома, который возродился в виде водяных, а затем электрических теплых полов различного типа.

Теплый пол: особенности конструкции

схема водяного теплого пола Популярные водяные теплые полы, с нагревом теплоносителя котлами различных типов стали популярны несколько десятилетий тому назад. Основная их характеристика — экономичность, долговечность, надежность и безопасность. Начинать сооружение водяного теплого без тщательно продуманного и хорошо рассчитанного проекта нельзя. Это дело сложное, требующее знаний и опыта, поэтому рекомендуется разработку проекта поручить профессионалам. Монтаж и устройство теплого пола с водоциркуляционным подогревом, которое заключается в установке необходимых компонентов вполне по силам владельцу имеющему опыт в строительстве.

Стандартные компоненты теплых полов

компоненты теплого пола Полы с подогревом системой труб, по которым движется горячая вода, включают два основных узла – контур отопления и коллекторный распределитель. В состав коллекторного узла входят смеситель и циркуляционный насос. Установка терморегулятора позволяет контролировать и управлять нагревом. От его типа, технических данных и точности зависит цена на терморегулятор для теплого пола для управления термоклапанами коллектора.

Коллекторный смеситель и контур обогрева пола

В сложных отопительных системах, которые работают в режиме основного отопления, коллекторный узел играет важнейшую роль. В его состав обязательно входит циркуляционный насос, смесительный узел, термостатический клапан для теплого пола и запорно-регулирующая арматура. Коллектор должен обеспечивать независимую коммутацию каждого контура. Для сложных систем, с большим числом контуров специалисты рекомендуют приобрести коллекторный узел промышленного изготовления.

подключение к коллектору В систему теплых полов входят все контура подключенные к коллекторному узлу. Каждый контур представляет собой трубопровод, по которому циркулирует теплоноситель. Независимые контура и управляются термоклапанами на коллекторе, поэтому следует купить терморегулятор для теплого пола и установить его для каждого контура.

Стандартное устройство напольного отопления несложное – на утеплитель из пенополистирола укладывается металлическая сетка, к ней крепятся трубы контура и вся эта конструкция (пирог, сэндвич) заливается цементной стяжкой, на которой размещается финишное напольное покрытие.

мат для теплого водяного пола В сети можно заказать и купить маты для теплого водяного пола, которые обеспечат хорошую шумоизоляцию, гидростойкость и теплоизоляцию. На них имеются специальные пазы для удобства укладки контуров отопления. На рынке цена матов для теплого водяного пола зависит от типа, качества и фирмы изготовителя. Не следует приобретать маты от неизвестных фирм, без гарантии, но с привлекательной ценой. Качественная продукция всегда имеет сертификаты соответствия техническим условиям.

В общем виде напольная система обогрева состоит из таких компонентов:

теплоизоляция различного типа;
арматурная сетка;
демпферная лента по периметру помещения;
трубопроводы;
крепежные элементы;
коллекторный узел;
шкаф для размещения коллектора со всеми компонентами оборудования.

Трубы для контура теплого пола

трубы для теплого пола Для долговечности системы отопления с учетом заливки контура стяжкой навсегда, важно применение только высокачественных материалов. Выбор достаточно велик – металлопластиковые, полибутеновые, стальные или медные, а также полипропиленовые трубы. Трубы для контура обогрева полов должны иметь высокую теплопроводность и долговечность.

Трубы должны иметь следующие общие характеристики:

трубы должны покрываться защитным слоем, обеспечивающим влагостойкость и химическую инертность;
оптимальный диаметр трубы от16 до 18 мм;
предпочтительны изделия известных компаний с гарантией;
коэффициент линейного расширения не должен превышать 0,025 мм;
теплопроводность материала трубы не менее 0,43 Вт/мК.

Особенности монтажа теплого пола под плитку

водяной теплый пол под плитку Для качественного финишного покрытия устройство теплого водяного пола под плитку начинается с идеального выравнивания поверхности, начиная с подготовки ее под укладку утеплителя и заканчивая заливкой стяжки. При обустройстве водяных теплых полов под керамическую плитку на это требование следует обратить особое внимание. Все этапы монтажа до заливки цементной стяжкой ничем не отличаются от стандартных требований. Для жесткости и прочности конструкции рекомендуется заливать стяжку несколько больше толщины, до 7 сантиметров над уровнем трубопроводов, а заливку производить на контура находящиеся под рабочим давлением.

Укладка керамической плитки

керамическая плитка на теплый пол Место соединения керамической плитки со стяжкой теплого пола подвергается нагреву. Применяемый клеевой состав должен длительное время сохранять свои технические свойства – эластичность и прочность при периодическом нагреве и остывании. Чтобы понять какой плиточный клей лучше для теплого пола нужно определиться с критериями оценки его качества.

В идеале плиточный клей должен иметь следующие характеристики: клей для плитки на теплый пол

выдерживать нагрев до 150 градусов, не теряя своих технических свойств;
не растрескиваться под действием периодических изменений температуры покрытия;
обладать хорошей адгезией и прочно соединять плитку со стяжкой;
не ухудшать теплопроводность конструкции.

разновидности плиточного клея В состав плиточного теплого пола входит цемент высокого качества и дополнительные модифицирующие компоненты, которые в сухих смесях перемешиваются перед употреблением. Другая разновидность плиточного клея – клей на основе эпоксидной смолы и полиуретана, который выпускается в готовом к применению виде.

Теплый пол в деревянном доме

теплый пол в деревянном доме Многие домовладельцы частных коттеджей собранных из деревянного бруса оценили уникальные преимущества напольных систем отопления. Для деревянных домов редко применяются традиционные бетонные стяжки из-за их значительного веса и большой нагрузки на несущие конструкции дома.

Устройство теплого пола в деревянном доме чаще всего выполняется «сухим» способом, по деревянным балкам и лагам.

Если же при строительстве деревянного дома было сделано бетонное перекрытие под полом, то проще всего теплые водяные полы на деревянный пол сделать традиционным способом, т. е. сделать под стяжку и накрыть деревом.

Сухой способ обустройства теплых полов

теплый пол по деревянным лагам Лаги и балки деревянного дома при таком способе монтажа теплых полов служат несущими конструкциями, которые нельзя ослаблять. Поэтому вначале обустраивается черновой пол из листов ДСП, фанеры или дерева, а уже на нем монтируется «сэндвич» теплого пола. Если же лаги уложены, на какое либо твердое основание, то необходимости в создании чернового пола нет. В лагах можно сделать пропилы для труб водяного отопления. Толщина утеплителя на первом этаже деревянного дома не менее 80 миллиметров, для перекрытий верхних этажей достаточно от 20 до 30 миллиметров. На первом этаже обязательно укладывается полиэтиленовая пленка для гидроизоляции.

После укладки слоя теплоизоляции необходимой толщины и монтажа чернового пола следует применить один из возможных способов направления инфракрасного потока вверх.

Применяются два способа:

По всей поверхности расстилается фольгированный отражающий слой на подложке (более подробно о котором можно прочитать здесь).
Используются специальные плиты из древесных материалов с профилированными листами оцинковки с пазами.

труба из сшитого полиэтилена Для водяных полов рекомендуется применение труб из сшитого полиэтилена или из металлопластика. На рынке цена на сшитый полиэтилен для теплого пола практически не отличается от цены на металлопластиковые трубы. Но для монтажа сложных конструкций металлопластиковая труба предпочтительнее.

труба из металлопластика Шаг укладки труб от 150 мм до 350 мм и зависит от типа окончательного покрытия пола. При монтаже не следует превышать длину контура (100 м.). После укладки трубопроводов и из закрепления заливается стяжка с толщиной над трубой контура от 3 до 5 см. Через минимум 3 недели укладывается финишное покрытие.

Электрические теплые полы

электрический теплый пол Источниками нагрева для электрических теплых полов служат нагревательные элементы, которые под действием электрического тока выделяют тепло. На рынке можно купить теплый пол thermo, который представляет собой резистивный кабель. Практически используются для нагрева пола специальные кабели (одножильный или двужильный), а также инфракрасные термопленки. Конструкция с использованием термопленок имеет и другое название — рулонный теплый пол для дома.

Технология монтажа кабельного теплого пола несложна и выполняется в следующей последовательности:

Подготовка основы под монтаж, щели в деревянных конструкциях заделываются шпатлевкой.
Укладывается слой фольгированного теплоотражающего материала.
Укладывается металлическая армирующая сетка для крепления кабеля.
С шагом 50 см фиксируются бруски из дерева сечением 50х50 мм для создания необходимого воздушного зазора не менее 30 мм. В местах пересечения кабеля с брусками делаются пропилы.
Укладывается кабель, например теплый пол nexans с шагом 10-15 сантиметров и фиксируется хомутами к сетке.
По окончании прокладки концы кабеля выводятся и присоединяются к термостату, который закрепляется в удобном месте, а термодатчик для теплого пола пропускается через гофрированную трубку и устанавливается между витками нагревательного кабеля на расстоянии не более 70 сантиметров от стены.
Все электрические подключения выполняются в соответствии с инструкцией. Затем производится проверка работы проложенного кабеля и осмотр изоляции.
Если проверка прошла удачно, то укладывается чистовой пол и финишное напольное покрытие.

Рулонные (пленочные) электрические теплые полы

Монтаж пленочных полов настолько простой, что его можно сделать своими руками. Рассмотрим, как уложить теплый пол калео под линолеум. Его монтаж можно сделать самостоятельно, практически за один день.

Для работы понадобятся следующие инструменты и материалы:

инфракрасный теплый пол caleo в рулоне с расчетной площадью контура обогрева;
терморегулятор;
датчик температуры;
фольгированный теплоотражающий материал;
подложка для теплого пола;
двусторонний скотч;
электрический медный провод.

теплоотражающая фольга На подготовленную поверхность расстилают теплоотражающую фольгу и прикрепляют ее к черновому полу степлером, а стыки проклеивают скотчем. В местах установки тяжелой мебели не следует укладывать пленку. Ее не следует укладывать ближе 50 см от стены, что поможет сэкономить средства и не потерять в интенсивности нагрева.

В комплекте с рулоном пленки поставляются битумные пластины для изоляции контактов, контактные зажимы и подробная инструкция со схемами подключения полотен.

рулон теплой пленки После завершения укладки полосы пленки закрепляют от перемещения скотчем и собирают электрическую схему по инструкции. Термодатчик закрепляют на одну из ближайших полос, на фольгированном покрытии вырезают углубления под контакты и соединения, для создания идеально ровной поверхности. Подключают терморегулятор и термодатчик. После проверки электрических соединений подключают систему к сети 220 в 50 Гц. Если система обогрева работает, то всю поверхность закрывают полиэтиленовой пленкой, а затем защитным материалом – фанерой или ОСБ. На защитное покрытие настилается линолеум.

Выводы

По отзывам владельцев частных домов, которые удалось найти в сети, наиболее популярными являются кабельные системы обогрева полов. Хорошие отзывы заслужил теплый пол электролюкс, который применяли довольно часто. Это один из оптимальных вариантов по цене и простоте установки. Относительно комфорта, который обеспечивает теплый пол – отзывы многих людей однозначны, конкурентов у этой системы отопления нет.

spetsotoplenie.ru

схема и способы укладки, устройство

Теплый пол водяного типа дешев в эксплуатации и прост в обустройстве до такой степени, что сделать водяной теплый пол своими руками может буквально любой человек. И в данной статье мы рассмотрим нюансы обустройства теплых полов водяного типа, изучив которые вы сможете выполнить монтаж этой система обогрева именно своими руками.

Теплый водяной пол

Принцип работы теплого водяного пола

Теплый пол «водяного» типа – это бетонная плита, в которую вмурован нагревательный контур. Причем контур – это обычная труба, по которой циркулирует теплоноситель – вода. А сам теплоноситель «отбирается» из разводки основной системы отопления (с радиаторами, котлом и прочим хозяйством) и «сливается» туда же – в обратку.

То есть, теплый пол – это горизонтальный радиатор системы водяного отопления, смонтированный поверх плиты перекрытия и защищенный от эксплуатационной нагрузки бетонной стяжкой.

Принцип работы теплого водяного пола

И функционирует этот «радиатор» по следующему принципу:

Теплоноситель движется по напорной трубе отопления и отводится на вход в нагревательный контур теплого пола.
Пройдя по нагревательному контуру, теплоноситель отдает свое тепло бетонной стяжке, нагревая ее до 27-36 градусов Цельсия.
Остывший теплоноситель сливают в обратку, по которой он перетекает в котел, где разогревается до нужной температуры. Горячий теплоноситель поступает в напорную трубу и весь цикл повторяется.

Причем сам пол должен нагреться лишь до 36 градусов Цельсия, а в случае облицовки линолеумом или ламинатом – до 27 °С. Поэтому в систему интегрируют различные ограничители, связывающие температуру плиты с объемами теплоносителя, поступающего в нагревательный контур.

При этом управляемая сервоприводами запорная арматура может не только дозировать объем, но и перекрывать подачу горячей воды «в пол». Без блока управления теплый пол может функционировать только в одном случае – когда теплоноситель в системе нагревается лишь до 55 градусов Цельсия.

Схема устройства теплых водяных полов

Устройства теплого пола формируется под влиянием принципов работы этой системы. Поэтому теплый пол водяного типа состоит из следующих узлов:

Коллекторный блок водяного пола

А еще в коллекторном блоке можно поставить насос, врезанный в байпас, соединяющий напорный и обратный коллектор. И тогда теплоноситель будет циркулировать в системе до тех пор, пока не остынет до 30-35 градусов Цельсия.

Экранирующей подложки. Она защищает нагревательный контур от возможных тепловых потерь. Ведь укладка теплого водяного пола без экранирующей подложки приведет к разогреву не только бетонной стяжки, но и плиты перекрытия. А такой итог нам вовсе не нужен.

Поэтому, дабы вся энергия шла только на разогрев стяжки, между плитой перекрытия и нагревательным контуром монтируется теплоизолирующая прокладка, усиленная отражателем из фольги. После обустройства такой прокладки тепловые потери, провоцируемые разницей температур плиты перекрытия и нагревательного контура, снижаются практически до нуля.

Нагревательного контура, залитого бетонной стяжкой. Это самый сложный узел теплого пола. Он состоит из трубчатого контура, уложенного на экранирующую подложку и залитого бетоном. Причем существуют совершенно разные способы укладки водяного теплого пола, а точнее его нагревательного контура. Трубу можно уложить «змейкой» — расположив прямую напорную ветвь вдоль одного края (от коллектора до противоположной стены) и продолжив ее в виде змейки (от стены до коллектора).

Можно уложить «улиткой» – сложив трубу пополам и согнув трубу двойной спиралью от центра отапливаемой зоны к коллектору. Кроме этого можно уложить двойную «змейку» и двойную «улитку» и так далее. Словом вариантов укладки нагревательного контура достаточно много.

Однако все варианты обустройства нагревательного контура заканчиваются одинаково – трубу заливают, как минимум, 6-сантиметровым слоем бетона М150 или М200. Именно так формируется стяжка для теплого водяного пола, превращающая нагревательный контур в горизонтальный радиатор.

Напольного покрытия. Его наносят после отвердения стяжки. Причем бетонная основа позволяет укладывать покрытие и сухим и мокрым способом. Поэтому в роли такового может выступать и кафельная плитка (с учетом низкой теплостойкости – это самый лучший вариант) и линолеум или ламинат (лучший выбор с позиции эстетики восприятия).

Устройство водяного пола

Выравниваем плиту перекрытия.
Обустраиваем коллекторный блок.
Монтируем экранирующую прокладку.
Укладываем нагревательный контур.
Заливаем стяжку.
Укладываем напольное покрытие.

Причем вышеописанная схема укладки является общепринятой (а в силу простоты, которой отличается устройство теплого водяного пола – еще и единственно возможной). Поэтому ниже по тексту мы рассмотрим процесс самостоятельно укладки пола, реализованный в соответствии именно с этой схемой.

Как уложить теплые водяные полы своими силами: обзор процесса

Процесс обустройства теплого пола водяного типа фактически состоит из шести этапов, упомянутых в описании схемы укладки. Поэтому мы построим наш обзор технологии обустройства теплого пола на поэтапном описании данного процесса, рассмотрев в подробностях все шесть пунктов схемы укладки.

Этап первый: выравнивание плиты

Перед тем как укладывать водяной теплый пол нужно подготовить опорную поверхность этого сверхгабаритного радиатора – плиту перекрытия.

Выравнивание пола

И эта операция предполагает следующий порядок действий:

Плиту освобождают от старого прикрытия, снимая линолеум, паркет, кафель или иной вариант облицовки.
Все трещины в плите расширяют перфоратором (до 1-2 сантиметров по ширине) и заделывают песчано-цементным раствором (2 к 1). Аналогичным образом поступают и с отверстиями.
Далее, поверх старого перекрытия, наливают раствор сухой, самовыравнивающейся смеси, распределяя его по поверхности игольчатым валиком.

Если плита не имеет отклонений от горизонтали, то формирование выравнивающей стяжки – исключается.

Этап второй: обустройства коллекторного блока

После подготовки перекрытия и отвердения выравнивающей стяжки нужно выбрать место под коллекторный блок и подтянуть к нему напорную и обратную ветви, воспользовавшись отводами от соответствующих труб системы центрального отопления.

В итоге данный этап реализуется следующим образом:

Обустройство коллекторного блока

В напорную трубу отопления врезают штуцер или тройник. То же самое делают и с обраткой. Причем на данном этапе вам, скорее всего, придется связаться с коммунальными службами. Ведь системой центрального отопления заведуют именно он.
Далее на штуцеры-отводы монтируют шаровые вентили. Они и будут отправной точкой нового теплопровода, который придется протянуть от штуцера к коллекторному шкафу. Поэтому место под шкаф нужно выбирать с умом, дабы не испортить «новым» теплопроводом интерьер квартиры или дома.
В коллекторном шкафу на напорную ветку монтируют вентиль, тройник, термостат и напорный коллектор. К обратной ветке монтируют свой вентиль, тройник, обратный коллектор и штуцер для сброса воздуха.
Между тройниками врезают байпас – вертикальный участок трубопровода, в который можно вмонтировать циркуляционный насос.
Далее в напорный коллектор (в верхние отверстия) вкручивают расходомеры, а в нижний коллектор (в те же верхние отверстия) – термостаты.

Этап третий: монтаж экран

Закончив с коллектором, переходят на экран. В этой роли выступают плиты экструдированного пенополистирола, наклеиваемые на выравнивающую стяжку с помощью битумной мастики.

А сам процесс монтажа экрана выглядит следующим образом:

Наносим на плиту перекрытие мастику.
Наклеиваем на мастику плиту пенополистирола.
В финале застилаем всю поверхность фольгой.

Этап четвертый: укладка контура

Строительство контура начинается с укладки монтажных реек, ориентированных перпендикулярно стены, на которой закреплен коллекторный шкаф. Рейки укладываются с шагом 10-15 сантиметров.

Ну а сам процесс укладки контура выглядит следующим образом:

Укладка контура

Торец трубы подсоединяют к штуцеру напорного коллектора и выводят параллельно крайней рейки к дальней стене.
У стены трубу поворачивают на 90° и пускают перпендикулярно рейкам, фиксируя трубопровод клипсами (они встроены в рейки).
За крайней рейкой делают «петлю» радиусом 10-15 сантиметров и укладывают еще одну линию «змейки», параллельную первой. На последней рейке, за которой проложен вертикальный участок от напорного коллектора, трубу сгибают в петлю и переходят в следующий горизонтальный ряд. И так до самой стены с коллектором.
В финале трубу доводят до коллекторного шкафа, сгибают под углом 90° и подводят к штуцеру обратного коллектора.

В итоге, контур замыкается. Причем сама труба должна быть или металлопластиковой, или полиэтиленовой.

А после укладки трубы, между ее «горизонтальными» участками вкладывают датчики температуры, выводя их провода к плинтусу, для последующего отвода к блоку управления сервоприводами термостатов (если таковые имеются).

Этап пятый: обустройство стяжки

Перед обустройством стяжки по контуру будущей плиты, вдоль стен комнаты, укладывают прокладку-демпфер. После чего можно готовить раствор (по рецепту бетона М200) и заливать его, используя для выравнивания шпатель. Причем стяжку льют от дальней стены к дверям.

Этап шестой: укладка облицовки

После того, как стяжка высохнет и отвердеет окончательно можно заняться укладкой облицовки. Причем кафель клеят прямо на стяжку, а ламинат или паркет укладывают без какой-либо прослойки. Линолеум настилают аналогичным способом. Поскольку любая прослойка – это совершенно ненужный экран между «радиатором» теплого пола и отапливаемым помещением.

Ну а в финале нужно провести настройку термостатов, замеряя реальную температуру плиты и выверяя показатели на шкале термостата. Вот, собственно и все. Надеемся, что вы поняли как сделать водяной теплый пол. И теперь вам нужно проявить решимость и реализовать эти знания на практике.

canalizator-pro.ru

Устройство электрического теплого пола: технология

Технология устройства Теплый пол является новейшим видом системы обогрева. Данное отопление большими шагами набирает популярность как среди специалистов теплоснабжения, так и среди обычных жителей частных домов и квартир.

Электрический теплый пол: принцип действия и устройство

кабель пол Обратив свой взгляд в сторону электрических теплых полов, как основной или дополнительной системы обогрева в вашем жилом помещении, нужно быть готовым к различным трудностям, связанным с выбором одной из разновидностей нагревательного настила, а также организацией качественного подключения электропитания.

Термоматы

Электрические теплые полы имеют ряд разновидностей напольных настилов для обогрева:

кабельный теплый пол;
настил в виде матов;
инфракрасный теплый подпол.

Разновидности теплых электрических полов

На ик-пленку можно сразу укладывать финишное покрытие

На сегодняшний день существуют следующие типы электрических настилов:

Кабельный тепловой покров. В основе системы обогрева данного вида лежит одно или 2 жильный электрический кабель, который имеет несколько слоев изоляции. Преимуществом этого вида обогревательной системы является то, что вы приобретаете все устройства для настила по отдельности и можете самостоятельно планировать длину кабеля, для соединения которого существуют специальные герметичные муфты. Выбирая кабельную продукцию для теплого пола, следует выбирать качественную продукцию, так как вы организовываете отопление для себя.
Инфракрасный теплый пол. Инфракрасный покров является наиболее новой подпольной системой обогрева. Для ее установки не требуется организация стяжки, что позволяет уменьшить толщину слоев «пирога» настила. Работа данной системы обогрева основана на инфракрасном излучении, в результате чего нагреваются предметы, а не воздух, за счет чего тепло в помещении задерживается на более продолжительный период и не так быстро выветривается. Само устройство представлено в виде пленки, на которой нанесены специальные линии разрезов, поэтому отдельные куски нагревательных элементов можно располагать произвольно по комнате, как требуется хозяину.
Выбирая кабельный обогрев, следите за качеством приобретаемого провода
Электрический пол в виде матов. Электрические маты имеют схожее устройство с кабельным теплым полом, поскольку мат представляет собой тот же кабель, закрепленный на пластиковой решетке, которая служит для фиксации кабеля и армирования поверхностной стяжки. Маты бывают разных размеров и имеют точки подключения, которые выполнены таким образом, чтобы к ним можно подключать как силовой кабель на вывод, так и дополнительные элементы.

Система электрического теплого пола состоит не только из нагревательных элементов.

Терморегулятор для электрического теплого пола

регулятор пола Термостат производится с механической и автоматической регулировкой температуры. Автоматический терморегулятор может иметь цифровой дисплей, на котором отображается существующая температура в помещении и другие параметры.

Электро пол Механический термостат имеет регулировочную ручку, при помощи которой вы самостоятельно выставляете (на градуированной шкале) значение температуры, подходящее именно вам, поскольку «комфортная температура» у каждого человека своя.

Принцип действия и особенности электрических теплых полов

пленка ик Как было сказано выше, устройство теплого электрического пола имеет ряд особенностей. Сам принцип действия системы отопления заключается в преобразовании электрической энергии в тепловую. При этом широко используются свойства проводников, а именно их сопротивление.

Особенности кабельных и матовых настилов

Количество стыков должно быть минимальным

кабель напольный Выбирая теплый пол, стоит учитывать размеры и назначение комнаты, в которой будет применяться настил, а также показатели мощности самого элемента нагрева, в данном случае кабеля.

потребление тепла

Устройство инфракрасного теплого пола

Толщина ИК-панелей не более 2 мм

Разрезать ик пленку Данное изделие может секционироваться, отделятся по соответствующим линиям, нанесенным на материал. Это позволяет куски располагать в нужных местах, каждый из которых имеет контакты для присоединения проводников.

Установка электрических теплых полов

Перед тем, как укладывать электрический кабель, маты или пленку, нужно качественно подготовить основание.

Установка электрических теплых полов Поверх чернового перекрытия принято делать слой гидроизоляции. Для этого может применяться как специальная пленка, так и рубероид. Следующим слоем «пирога» является утеплитель, в качестве которого применяют пенопласт или пенополистирол толщиной 2-3 мм.

Особенности организации электрического настила при помощи кабеля и матов

Утеплитель не даст теплу рассеиваться вниз

Кабель подсоединяется к термодатчику

Установка инфракрасного теплого пола

Установка инфракрасного теплого пола В качестве утеплителя принято применять специальную полиуретановую подложку с отражающей поверхностью (толщина 0,4-0,8 см), на которую стелют пленку.

Теплый электропол Подводя итог статье, нужно сказать, что различные виды теплых электрических полов имеют как схожие черты установки и принцип действия, так и различия. Выбирая «свой вариант» системы обогрева, каждый хозяин может воспользоваться изложенным материалом.
