Металлочерепица: технология монтажа и устройство кровли. Металлочерепица установка

инструкция, видео, схема, правила монтажа металлочерепицы

Вопрос о том, как правильно уложить металлочерепицу, задает себе большинство застройщиков, решивших выбрать при строительстве дома данный практичный, современный и долговечный материал. В данной статье будет рассказано о том, как производится монтаж металлочерепицы – инструкция расскажет обо всех тонкостях и нюансах выполнения данной работы.

В статье также рассказано об устройстве кровельного пирога, необходимых при возведении крыши материалах, инструментах и многом другом.

Использованная в статье схема «металлочерепица – монтаж – инструкция» может оказаться полезной как для застройщиков, так и для самих строителей как при строительстве дома, так и при выполнении таких работ, как возведение навеса из металлочерепицы.

Технология монтажа

Прежде чем приступать к монтажу металлочерепицы, можно посмотреть или скачать в сети Интернет видео – монтаж металлочерепицы, но первым делом рассмотрим схему и основные принципы устройства так называемого кровельного пирога под металлочерепицу.

Такое название связано с большим количеством слоев, каждый из которых выполняет определенную функцию.

При условии правильного подбора материалов, а также выполнения расчета и монтажа, именно данная конструкция позволяет сделать кровлю из металлочерепицы наиболее надежной и долговечной.

Вне зависимости от того, как будет применяться инструкция – монтаж металлочерепица планируется выполнять собственноручно или с приглашением наемных рабочих, следует осознавать, что кровля является довольно сложной конструкцией, при строительстве которой важно четко следовать рекомендациям производителей по монтажу покрытия из металлочерепицы, а также – всем строительным правилам и нормативам.

Еще раз напомним, что рекомендуется просмотреть видео – монтаж металлочерепицы, а весь процесс непосредственно монтажа следует постоянно держать под контролем, поскольку некачественное выполнение работ может выявиться не сразу, а в процессе эксплуатации.

Например, некачественная укладка гидро- и пароизоляции может привести к скапливанию конденсата, снижению качеств теплоизоляции и гниению деревянных конструкционных элементов.

Важно: надежная и долговечная крыша может быть построена только с полным соблюдением всех правил, которые включает в себя инструкция: монтаж металлочерепицы.

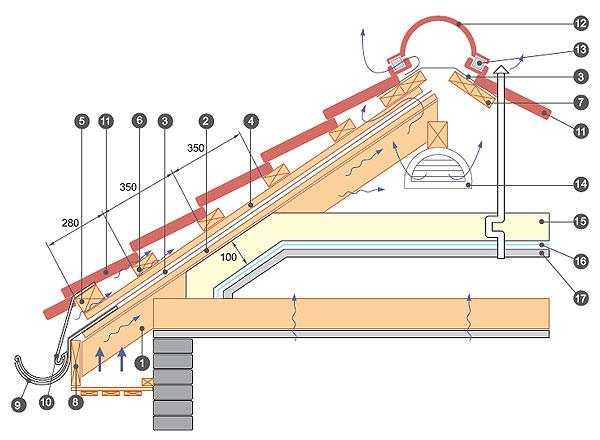

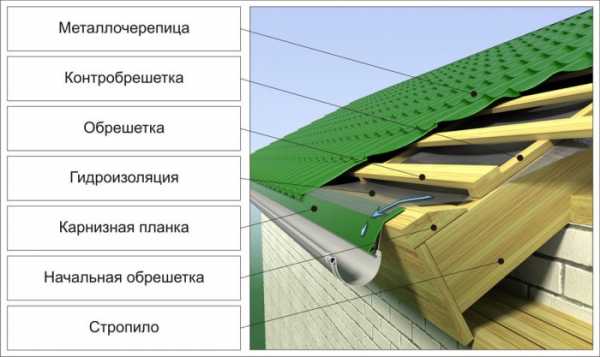

Схема монтажа

Схема монтажа:

Система стропил;
Контррейки;
Гидроизоляционная пленка;
Бруски вертикальной обрешетки;
Стартовый брус горизонтальной обрешетки;
Бруски горизонтальной обрешетки;
Обрешетка дополнительная;
Ветровая доска;
Кронштейн для желоба;
Карнизная планка;
Металлочерепица;
Кровельный конек;
Коньковый уплотнитель;
Слуховое окно;
Материал теплоизоляции;
Пароизоляционный материал;
Подшивка мансарды.

На рисунке приведена схема монтажа металлочерепицы, в соответствии с которой и выполняются работы, описанные ниже.

Но сначала следует разобраться, при помощи каких инструментов будет производиться монтаж покрытия.

Инструменты и оборудование

Данная инструкция: металлочерепица – монтаж описывает процесс монтажа металлочерепицы на примере марки «Монтеррей» и аналогичных ей, монтаж прочих марок в целом выполняется по тому же принципу, отличительные особенности будут рассмотрены в конце статьи.

Для выполнения работ потребуются следующие инструменты и материалы:

Инструмент для нарезания листов металлочерепицы;
Шуруповерт, желательно на аккумуляторах;
Средних размеров молоток;
Правило или ровная длинная рейка;
Маркер.

Инструменты для нарезки листов

Для того, чтобы нарезать листы, производители советуют использовать следующие инструменты:

Ножницы ручные или электрические по металлу;
Ножовка или сабельная электрическая пила с необходимыми полотнами;
Просечные электрические ножницы;
Электрический лобзик;
Дисковая пила с зубьями из победита.

После того, как нарезка листов завершена, следует удалить различные опилки, которые, ржавея, могут привести к повреждению полимерного покрытия металлочерепицы.

Важно: при нарезке листов металлочерепицы не следует использовать инструмент с абразивными режущими кругами, такой как болгарку.

В этом случае воздействие высоких температур приведет к разрушению цинкового и полимерного покрытия материала, что вызовет впоследствии коррозионный процесс, в результате которого на крыше будут появляться ржавые подтеки.

Инструкция по монтажу

Диагонали скатов

Шаг стропил для металлочерепицы обычно выбирают от 550 до 900 мм. При этом следует учитывать, что если плиты теплоизоляционного материала уже закуплены, то шаг стропил выбирается в соответствии с их шириной, поскольку теплоизоляционный материал вставляется именно в промежутки между стропилами.Для изготовления стропил обычно используют брусья сечением 50х150 мм. После монтажа стропил следует произвести контрольные измерения скатов, а для проверки плоскости и прямоугольности крыши измеряются их диагонали.При этом допустимы небольшие (не превышающие 10 мм) отклонения, которые впоследствии закрываются при помощи доборных элементов.
Угол наклона

При выполнении работ по монтажу металлочерепицы инструкция также включает в себя следующее требование: углы наклона скатов не должны быть меньше 14°.
Длину листов определяют при помощи основного размера – длины ската, который измеряется от карниза до конька, учитывая свес карниза, составляющий как минимум 40 мм.В случае если длина ската превышает 6 м, листы разбиваются на несколько кусков, которые впоследствии укладываются с нахлестом, составляющим для металлочерепицы около 150 миллиметров.

Полезно: несмотря на то, что укладка длинных листов снижает количество стыков, сам процесс монтажа значительно сложнее, чем укладка более коротких листов с перехлестом.

Схема изоляции

Суточные перепады температур могут вызвать появление конденсата на нижних поверхностях металлочерепицы.Кроме того, пары влаги могут проникать в холодное пространство под кровлей с теплым воздухом из внутренних помещений, что вызывает увлажнение слоя теплоизоляционного материала и ухудшение его теплотехнических характеристик. Результатом этого является:

Промерзание крыши;
Образование на металлочерепице наледи;
Гниение обрешетки и стропил;
Разрушение отделки внутренних помещений.

Во избежание перечисленных неприятных последствий правила монтажа металлочерепицы рекомендуют использовать теплоизоляционный материал необходимой толщины.

Кроме того, при монтаже металлочерепицы следует в обязательном порядке выполнять защиту материала утеплителя со стороны металлочерепицы – с помощью гидроизоляционной пленки, со стороны внутренних помещений – пароизоляционной пленкой.

Удаление влажных паров из пространства под кровлей обеспечивается созданием естественной вентиляции, представляющей собой свободное перемещение воздушных масс от карнизов к коньку кровли.

Для этого между гидроизоляционной пленкой и металлочерепицей с помощью обрешетки следует оставить зазор, составляющий примерно 40 мм. При подшивании свесов карнизов на них следует оставить щели, а также освободить специальные отверстия в резиновом уплотнителе на коньке.

Гидроизоляция

Гидроизоляция раскатывается по стропилам в горизонтальном направлении, начиная с карниза. Провисание при этом составляет примерно 20 мм, а нахлест между соседними полотнами – около 150 мм.Пленки марок «Ютакон» или «Ютафол» располагаются той стороной наружу, на которой по краю имеется цветная полоса, переворачивать пленку при этом нельзя.Строительный рынок сегодня предлагает широкий ассортимент разнообразных пленок, особенности применения которых желательно уточнять у менеджера при покупке.
Монтаж утеплителя

После того, как гидроизоляционный материал уложен, можно приступать к одновременной укладке снаружи покрытия кровли и теплоизоляционного материала изнутри.Плиты теплоизоляционного материала укладываются между стропил, при этом до гидроизоляции следует оставлять зазор, составляющий как минимум 20 мм во избежание утери свойств пленки.

Полезно: в случае пленок «Ютавек» и «Тайвек» теплоизоляция может укладываться без зазора.

Укладка пароизоляции

По внутренним поверхностям стропил при помощи степлера крепится пароизоляция (рекомендуется «Ютафол-Н» марки «Сильвер» или 110).Полотна укладываются внахлест, после чего герметично соединяются при помощи клейкой ленты.После завершения данных работ можно приступать к внутренней облицовке в случае мансардного этажа.

Обрешетка

Обрешетка выполняется из брусьев или досок обрезных, обработанных антисептическими препаратами. Рекомендованное сечение брусьев составляет 50х50 мм, досок – 100х32 мм.Монтаж обрешетки выполняется в несколько этапов:
- На стропилах поверх пленки гидроизоляции прибиваются брусья, спадающие от конька до карниза. На данные брусья крепят доски обрешетки;
- Первая от карниза доска обрешетки должна быть толще остальных приблизительно на 10-15 мм. Далее необходимо соблюдать правильное расстояние между досками;
- В случае металлочерепицы «Монтеррей» инструкция по монтажу: металлочерепица предписывает устанавливать вторую доску с отступом от нижнего края первой в 300 мм (измерение производится от середины второй прибиваемой доски), для металлочерепицы «Макси» данное расстояние составляет 350 мм;
- Расстояния между осями досок обрешетки, прибиваемых в дальнейшем, составляют для разных марок металлочерепицы: для «Монтеррей» и «Супермонтеррей» — 350 мм, для «Макси» — 400 мм.
Важно: в случае, если шаг стропил превышает 1000 мм, для обрешетки следует использовать доски большей толщины.
- Сплошная обрешетка выполняется в таких местах, как ендовы, дымоходы, периметр слуховых и мансардных окон. С обеих сторон конька прибиваются дополнительно две обрезные доски, при этом торцевые планки поднимаются на высоту профиля металлочерепицы над обрешеткой рядовой.
Монтаж металлочерепицы. Ендова
Прежде чем будет укладываться металлочерепица – инструкция предусматривает крепления нижней планки ендовы с помощью саморезов к сплошной обрешетке по внутреннему стыку скатов.При необходимости стыкования планок делают перехлест, составляющий 100-150 мм. Далее производят разметку и, в случае необходимости, подрезание листов металлочерепицы.Монтаж металлочерепицы производится снизу вверх (см. рис.). Верхний стык листов довольно редко имеет привлекательный внешний вид, поэтому поверх него устанавливают декоративный элемент, например – верхняя планка ендовы.

Важно: самым слабым местом кровли являются узлы примыканий. Во избежание впоследствии ремонта кровли их устройство инструкция: металлочерепица требует выполнять с особой тщательностью.

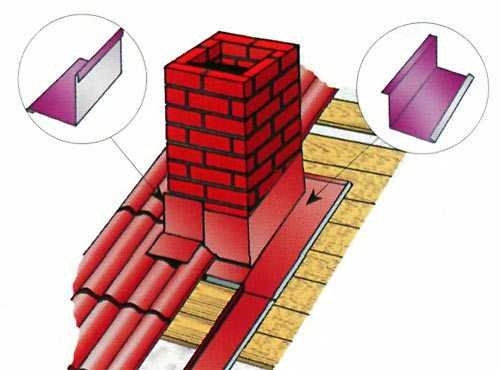

Фартук

Герметичное примыкание металлочерепичной кровли к стенам на скатах и дымоходам осуществляется при помощи внутреннего фартука, изготовляемого с использованием нижних планок примыкания:
- Планка прикладывается к стенке трубы, после чего ее верхний край отмечается на кирпиче;
- С помощью болгарки по проведенной линии пробивается штроба, после выполнения которой следует убрать пыль и промыть данный участок водой;
- Установку внутреннего фартука начинают на той стенке трубы, которая расположена в нижней части ската, то есть со стороны карниза. Планка по месту подрезается, устанавливается и крепится при помощи саморезов;
- Аналогично выполняется монтаж фартука со всех оставшихся сторон трубы;
- При необходимости стыкования планок выполняется нахлест, составляющий примерно 150 мм. Край фартука, заводимый в штробу, следует обработать силиконовым герметиком, желательно бесцветным;
- Далее в пространство под нижней кромкой внутреннего фартука заводится галстук – плоский лист, обеспечивающий сток воды. Галстук может быть направлен либо в ендову, либо вниз до самого карнизы. По краям галстука с помощью молотка и плоскогубцев выполняют бортик;
- Листы металлочерепицы монтируются поверх галстука и фартука;
- После укладки кровельного покрытия вокруг трубы дымохода начинают изготовление и монтаж наружного фартука, изготавливаемого с помощью верхних планок примыкания;
- Верхние планки устанавливаются аналогично нижним, но верхняя кромка не заводится в штробу, а крепится напрямую к стене.
Важно: при перемещении по металлочерепичной кровле следует соблюдать все необходимые меры безопасности.

Металлочерепица: инструкция по монтажу предписывает одевать удобную и мягкую нескользящую обувь и наступать только в прогибы волны. Кроме того, следует пользоваться поясом монтажника и страховочным фалом.

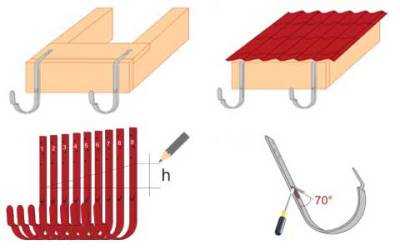

1. Держатель желоба

  Держатели желобов крепят на нижнюю доску обрешетки. Способ и шаг крепления выбирается в соответствии с типом применяемой водосточной системы, поэтому рекомендуется прочитать инструкцию, прилагаемую к ней.При монтаже следует отдельно проследить за тем, чтобы край желоба водостока располагался на 25-30 мм ниже края металлочерепицы.Это позволяет сохранить целостность желоба во время лавинообразного схода снежных масс.

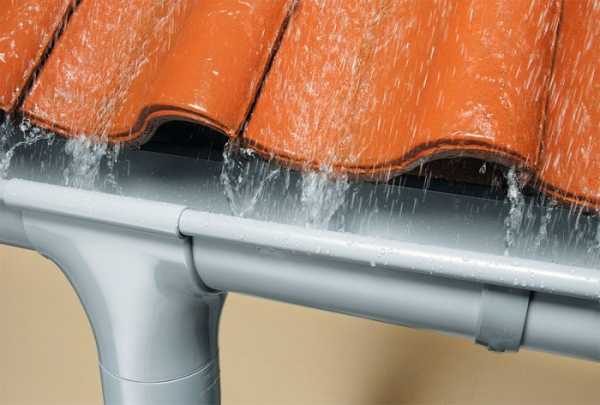

2. Желоба водосточной системы могут быть прямоугольными или круглыми. Рассмотрим оба случая:
- Прямоугольный желоб

  В случае прямоугольного сечения водосточной системы желоб может быть просто вставлен и закреплен в держатели.При этом карнизную планку крепят к обрешетке так, чтобы ее нижний край перекрывал кромку желоба. Гидроизоляционную пленку выводят над планкой карниза, обеспечивая стекание конденсата.
- Круглый желоб

  Если желоб имеет круглое сечение, его задняя кромка заводится в расположенный на держателе фиксирующий выступ.Карнизную планку устанавливают вышеописанным способом, аналогично выводя подкровельную пленку над планкой карниза.
1. В случае наличия на крыше мансардных окон их количество, позволяющее обеспечить комфортное освещение мансардного помещения, рассчитывается на основании соотношения полезной остекляемой плошай к общей площади помещения.
  Окна мансарды

  Рекомендуемое значение составляет 1:8-1:12, т.е. при площади мансарды в 100 м2 суммарная площадь окон должна составлять около 10 м2.Окна мансарды рекомендуется устраивать на высоте около 90-100 см от пола. Кроме того, следует учитывать, что одно большое окно дает меньше света, чем два небольших, расположенных на определенном расстоянии друг от друга.
1. Укладка листов

  Переходим наконец к тому, как монтировать металлочерепицу:
- Первый лист выравнивается вдоль торца крыши и крепится в верхней части с помощью одного самореза.При этом возле карниза следует сделать вынос (металлочерепичный козырек) около 40 мм. Второй лист укладывается с нахлестом первого при монтаже справа налево, либо его край заводится под первый лист в случае монтажа слева направо.
- Крепление листов между собой осуществляется при помощи саморезов в верхней точке перехлеста, при этом они не должны быть прикручены к обрешетке под металлочерепицу – следует обеспечить возможность свободного движения листов относительно удерживающего первый лист самореза в коньковой части.
- Укладка третьего листа выполняется аналогично второму, после чего скрепленные между собой листы выравнивают параллельно карниза.В случае, если необходимо состыковать листы по длине, следует соблюдать порядок их укладки, показанный на рисунке Б.
Важно: в случае наличия защитной пленки на металлочерепице, перед монтажом следует обязательно удалить ее.

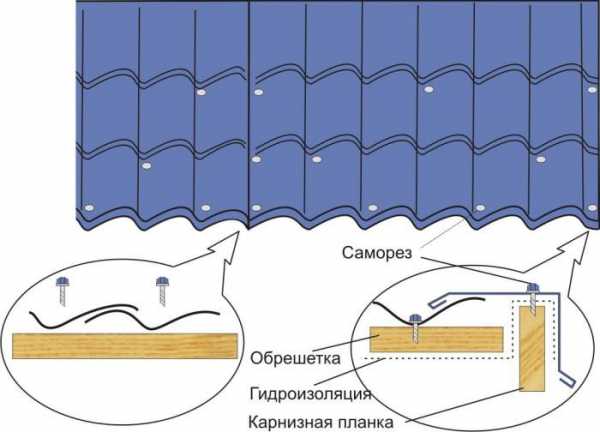

1. Расположение саморезов

  Нижняя часть листа крепится саморезами в подошве волны листа с шагом через одну волну. Все последующие ряды саморезов располагаются в шахматном порядке, чередуясь также через волну.Крепление боковых нахлестов листов выполняется на каждом гребне при помощи саморезов.Инструкция монтажа металлочерепицы предусматривает расход 6-8 саморезов на один м2 кровельного покрытия.
Важно: приобретая металлочерепицу, необходимо выяснить условия гарантии на материал.

Многими производителями гарантия на металлочерепицу предоставляется только с условием использования определенной марки саморезов, поэтому саморезы рекомендуется приобретать у поставщика вместе с самим материалом.
1. Торцевая планка

  Торцевые планки устанавливаются на торцах крыши, нахлест при этом составляет 50 мм.Планки крепятся саморезами с шагом 55-60 см, длина саморезов, используемых в верхней части, составляет 80 мм, в боковой – 28 мм. Планки в случае необходимости подрезаются.
1. Планка конька

  Планки конька бывают плоские и круглые. Круглая планка конька устанавливается, начиная с крепления с помощью заклепок или саморезов по ее торцам конусных или плоских заглушек, форма которых выбирается в зависимости от формы кровли.В случае плоской планки заглушки не требуются.
1. Уплотнитель

  Под коньком также укладывается фигурный уплотнитель, для чего сначала освобождают отверстия вентиляции.Поверх уложенного уплотнителя устанавливается круглый или плоский конек, крепление которого осуществляется через одну волну металлочерепицы.Отдельные панели конька монтируются с нахлестом в 100 мм.
1. Выход антенны

  Перед тем, как устанавливать выход для антенны, его верхняя часть срезается, оставляя диаметр, приблизительно на 20% меньший размера антенной стойки.Выход одевается на стойку, после чего с помощью киянки его основанию придаются контуры крыши.Стыки выхода антенны промазывают силиконовым герметиком, после чего при помощи саморезов крепят полученную конструкцию к крыше.

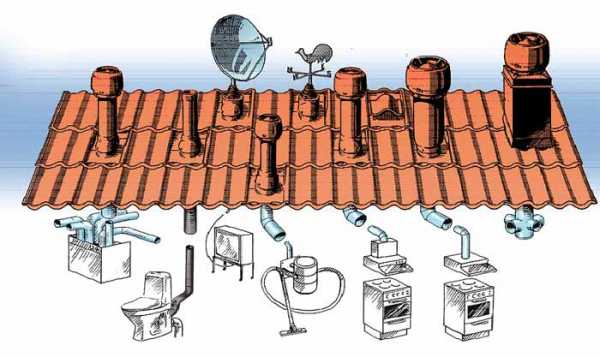

1. Вентиляция

  При монтаже вентиляционных элементов первым делом в металлочерепице вычерчивается и прорезается по шаблону отверстие.Далее на проходной элемент наносят силикон, после чего крепят конструкцию к металлочерепице при помощи саморезов.Вентиляционный выход вставляют в проходной элемент, выравнивают вертикально с помощью уровня и также крепят саморезами.Для соединения вытяжки и внутридомового воздуховода используется гофрированная труба, пропускаемая через пирог кровли, после чего проход герметизируют при помощи клейкой ленты.

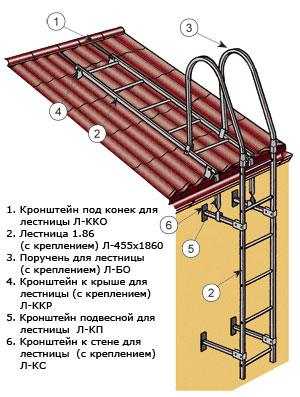

2. Для установки лестниц используются кронштейны в количестве 4 штук на 1 секцию.Они одеваются на стойки лестницы и фиксируются при помощи болтов М8х40.Крепление кронштейнов к поверхности крыши производится в прогибах волн с помощью болтов Ш8х60, а места их примыкания герметизируются.По длине кровельного ската лестница набирается секциями, самая верхняя из которых крепится к брусу конька специальными кронштейнами.
  Крепление лестницы
3. Монтаж ограждений

  Вертикальная решетка ограждения, обеспечивающая безопасность при выполнении обслуживания кровли, устанавливается на сплошную обрешетку на уровне карнизов.Опоры ограждений устанавливаются в прогибы волн металлочерепицы, кронштейны крепятся к опорному брусу при помощи оцинкованных шурупов М8х60 с использованием резиновой прокладки.Расстояние между опорами должно составлять приблизительно 900 мм. Опоры регулируются относительно наклона крыши и фиксируются, после чего на них навешивается само ограждения.В точках сопряжений опор и секций ограждения сверлят отверстия (в нижней перекладине 12 мм, в верхней – 12 мм).Через данные отверстия производится соединение опор с секциями при помощи соответствующих болтов. После завершения монтажа следует герметизировать все точки соединений.
4. Переходной мостик

  Для обслуживания антенн, дымоходов и прочих элементов на кровле обустраиваются переходные мостики, для установки которых также заранее выполняется сплошная обрешетка.Крепление опорных кронштейнов мостика выполняется аналогично ограждению кровли, наклон регулируется путем подбора отверстий в крепежных кронштейнах.Фиксация осуществляется при помощи болтов М8х20, расположенных по два с каждой стороны платформы.
5. Снегозадержатель

  Трубчатые снегозадержатели монтируются для защиты от лавинообразных сходов снежного покрова с крыши, обрешетка при этом также выполняется сплошная.Кронштейны крепятся с шагом около 100 см, установка концевых кронштейнов выполняется примерно в 50 см от конца снегозадержателя.Снегозадержатель также должен быть удален на 35 см от карниза кровли. В случае длины ската, превышающей 8 м, устанавливают промежуточный ряд снегозадержателей.
Важно: при наличии мансардных окон над ними необходимо также установить снегозадержатели.

Монтаж других видов металлочерепицы

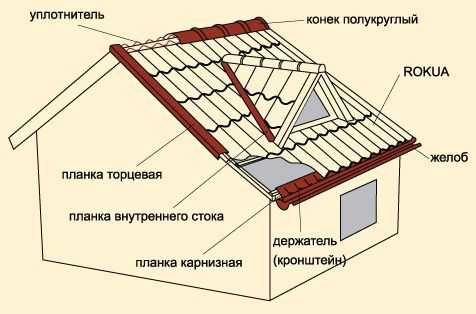

Выше была рассмотрена общая процедура возведения металлочерепичной кровли, рассмотрим основные нюансы при монтаже отдельных видов материала.

Разные типы металлочерепицы

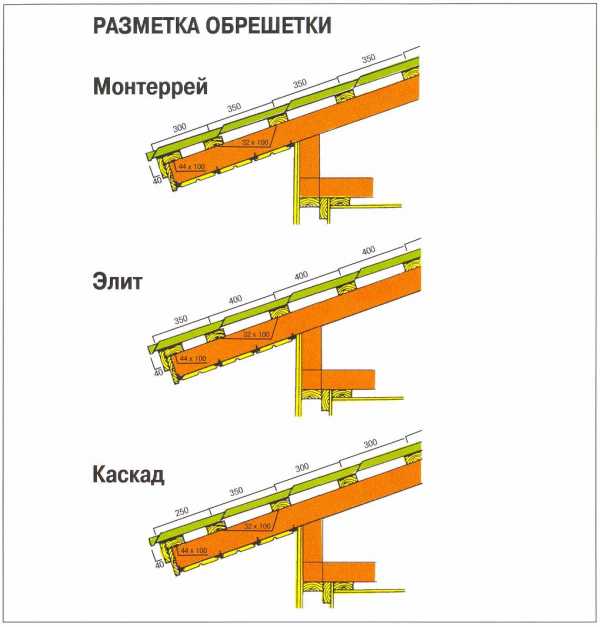

На рисунке видно, что шаг обрешетки при монтаже металлочерепицы марки «Каскад» отличается от шага для марок «Элит» и «Монтеррей». Данные отличия обусловлены различиями размеров профиля материала.

Крепление металлочерепицы марки «Андалузия»

При монтаже металлочерепицы марки «Андалузия», которая имеет Z-образный замок, также следует учитывать свои нюансы. В замковой части данной марки имеется перфорация, упрощающая позиционирование листа на крыше и его крепление.

При этом крепеж получается скрытым, что позволяет сделать места стыков листов практически незаметными.

При приобретении металлочерепицы следует выяснить различные тонкости о конкретном виде материала, а при выполнении монтажа важно соблюдать правила и требования, описанные в данной инструкции. Это позволит построить надежную и долговечную металлочерепичную кровлю.

metallocherepica-pro.ru

Установка металлочерепицы: видео-инструкция - устройство металлочерепицы

Что такое кровля для дома, и каково ее назначение, сегодня знает любой человек. А если есть навыки работы с инструментами, то установка металлочерепицы своими руками позволит самостоятельно обеспечить защиту дома на долгие годы, существенно сэкономив на стоимости работ.

Преимуществ у металлочерепицы очень много по сравнению с другими кровельными материалами. В первую очередь это лучшая устойчивость к коррозии, и возможность выдерживать больший вес (нагрузки) в зимнее время, и, конечно же, эстетичный вид.

Крыши из металлочерепицы намного выигрышнее смотрятся как на новых домах и коттеджах, так и на старых постройках, заметно улучшая их внешний вид.

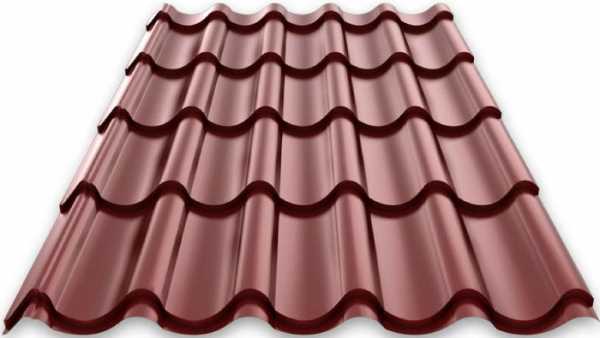

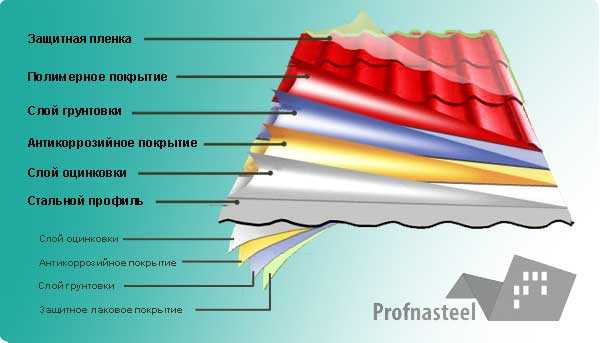

Устройство металлочерепицы

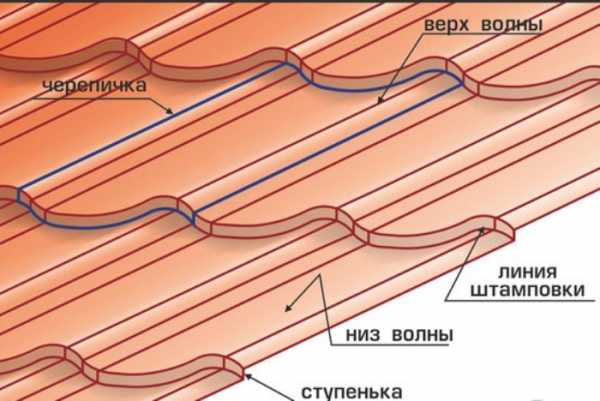

Современная металлочерепица представляет собой многослойный материал, состоящий из:

оцинкованного стального листа, толщиной не менее 0,5 мм;
антикоррозийного покрытия;
грунтовки;
полимерного или лакокрасочного покрытия;
защитного лака.

Поэтому, если старое покрытие кровли вас перестало устраивать, то самое время сделать современную и долговечную крышу.

Но прежде чем идти в строительный магазин за материалами и инструментами, следует разобраться в конструкции самой крыши.

Нужно рассчитать не только количество листов металлочерепицы, но и знать, сколько нужно метров купить конька, наружных планок, крепежных элементов и т.п. Без них крыша не сможет полноценно выполнять свои функции.

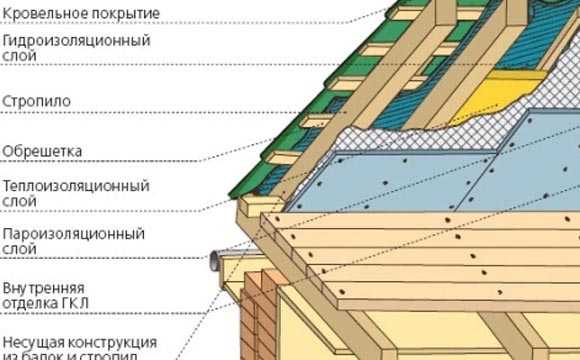

Структура крыши

Монтаж металлочерепицы своими руками подразумевает, что вы уже позаботились о надежном основании, об утеплении крыши, об изоляции выходов системы вентиляции, печной или каминной трубы, о водостоках.

И хотя новичку все эти вводные параметры кажутся сложными, на практике все оказывается намного проще.

Совет!

Если предусмотрена водосливная система, то необходимо до начала укладки листов металлочерепицы закрепить на доски обрешетки крюки для крепления желобов.

Прежде чем приступить к монтажу, следует посмотреть видео по технике безопасности проведения работ на высоте.

Не обязательно иметь профессиональное альпинистское снаряжение, можно обойтись и подручными средствами. Важно лишь знать, как именно фиксировать себя и кровельные материалы вместе с инструментами на крыше.

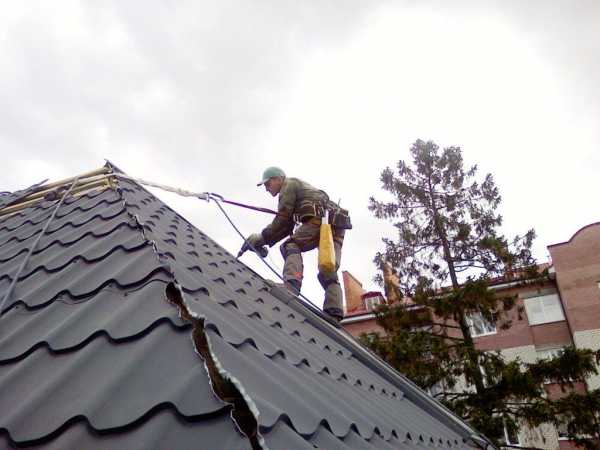

Страховка при проведении кровельных работ

Еще нужно убедиться, что поверхность крыши ровная, и не содержит перепадов высот. Также крыша не должна иметь перекосов.

Совет!

Чтобы определить отсутствие перекосов, следует измерить скаты крыши по диагонали из угла в угол. Они должны быть равны, а если нет – значит, имеет место перекос.

Если нет возможности его устранить, то следует укладывать металлочерепицу таким образом, чтобы линия свеса листов кровли совпадала с нижний краем обрешетки.

Приступая к обустройству крыши важно понимать, не только как установить металлочерепицу, но и каким инструментом пользоваться, чтобы не повредить ее.

Например, использование болгарки категорически запрещено, т.к. она разрушает полимерное покрытие и цинковый слой на большей поверхности листа, что в дальнейшем станет очагом коррозии.

Совет!

Для выполнения срезов по ширине листов и вырезов под произвольным углом следует использовать только ручную ножовку с твердосплавными зубьями и ножницы по металлу.

Также потребуется дрель с регулятором оборотов и специальная насадка для установки саморезов.

Порядок обустройства крыши с помощью металлочерепицы будет следующим:

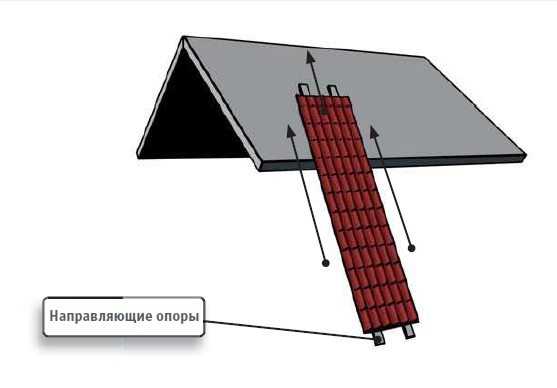

Сооружаем простейшее приспособление для поднятия листов металлочерепицы на крышу. Это два деревянных бруска или две достаточно прочных доски, прислоненные к обрешетке, а также пеньковая веревка.Ни в коем случае нельзя использовать цепь или стальной трос, т.к. они могут повредить защитное покрытие листа.Также нельзя использовать металлическую лестницу, и вообще запомните: чем меньше металла соприкасается с листами металлочерепицы, тем меньше шансов их повредить.
Поднятие первого листа металлочерепицы на крышу

Прихват первого листа с помощью самореза

Затаскиваем по направляющим опорам первый лист металлочерепицы на обрешетку под металлочерепицу и прикручиваем одним шурупом.Для этого берем в руки шуруповерт или дрель с установленной насадкой для саморезов, и в нижней части листа вворачиваем крепежный элемент.Это нужно сделать, во-первых, для того, чтобы лист не соскользнул вниз, а во-вторых, чтобы его можно было центрировать (поворачивать) относительно следующего листа.

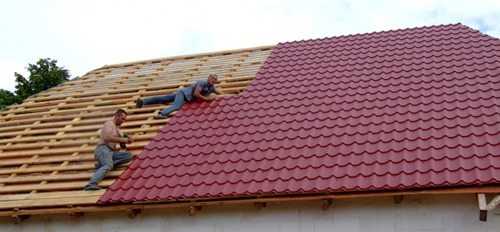

Порядок установки листов

Устанавливаем второй лист на крыше, предварительно подняв его тем же самым способом.Укладываем его таким образом, чтобы нижние края составляли ровную линию.Следим за тем, чтобы листы стыковались, для чего приподнимаем второй лист и центрируем его положение относительно первого.Порядок укладки листов приведен на рисунке.

Когда первый и второй лист расположатся ровно относительно друг друга и края крыши, скрепляем их вместе внахлест при помощи одного самореза.Следим за тем, чтобы он не касался деревянной обрешетки, т.к. конструкция должна оставаться подвижной.Для этого также берем в руки шуруповерт и вкручиваем саморез по верху волны над поперечной складкой.

Предостережение: Обязательно следим за тем, чтобы на саморезах были уплотняющие прокладки.

Не допускается использование никаких других метизов (гвоздей, черных саморезов для внутренних работ), а также запрещается забивание их молотком.

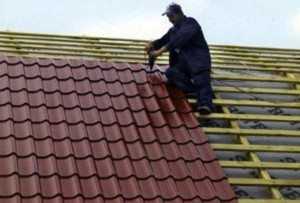

Аналогично укладываем третий и четвертый листы, добиваясь получения ровного нижнего края.После того, как выровняете их края строго по карнизу, можно приступить к окончательному креплению листов.

Металлочерепица установка

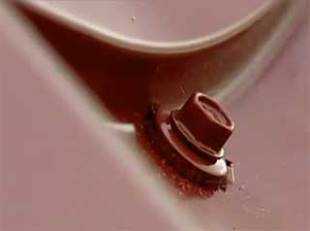

Крепление металлочерепицы производится только в нижний прогиб профиля листа. Листы не должны прогибаться, а быть надежно прижатыми к обрешетке крыши, поэтому предпочтительно расположение саморезов на листе в шахматном порядке из расчета 7-8 шт. на квадратный метр.Этого количества достаточно для стандартных листов металлочерепицы.

Предостережение: категорически запрещается крепление металлочерепицы в верхний прогиб волны, т.к. это будет способствовать проникновению влаги под крышу.

Совет!

Используйте для монтажа металлочерепицы только кровельные саморезы 4,8×35 или 4,8×20 мм с уплотняющими прокладками.

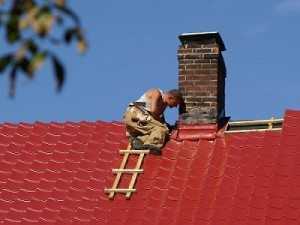

Монтаж металлочерепицы в районе дымохода

Продвигаемся по крыше, укладывая листы друг за другом, соблюдая симметрию.Некоторую сложность может представлять обустройство кровли из металлочерепицы в зоне выхода дымохода, но благодаря доборным (вспомогательным) элементам все удается довольно просто.Сначала формируем обвязку дымохода в зоне соприкасания трубы с металлочерепицей. Благодаря малым формам и габаритам элементов, данная процедура достаточно проста.Вырезаем куски нужной длины и тщательно подгоняем их к трубе, притягивая к обрешетке с помощью саморезов, предварительно нанеся на трубу влагостойкий герметик.

Укладываем очередной лист максимально плотно к дымоходу. С помощью куска мела отмечаем на листе размеры, по которым будем вырезать паз в листе.
Обустройство крыши в зоне дымохода

Берем ножовку с твердосплавными зубьями и вырезаем проем под трубу дымохода. При необходимости используем ножницы по металлу, соблюдая технику безопасности при работе с режущими инструментами.Примеряем, подгоняем, добиваемся, чтобы лист металлочерепицы не соприкасался с трубой, но и не находился слишком далеко от нее. Допустимое расстояние – не больше 15 мм.

Укладываем лист металлочерепицы на свое место. Фиксируем его с помощью саморезов и на обвязку дымохода устанавливаем Г-образные элементы (фартуки), закрывающие место стыка.Они садятся довольно плотно, так что может потребоваться молоток и деревянная проставка для их надежной фиксации. Стараемся, чтобы молоток не повредил металлочерепицу.

Совет:

Чтобы предохранить покрытие листов от повреждений, по крыше следует передвигаться только в мягкой обуви без каблуков.

Не наступайте также на гребни волны, удаляйте металлическую стружку, образующуюся при вкручивании саморезов, чтобы она не попала под ноги.

В случае повреждений металлочерепицы при монтаже, следует замазывать места специальной ремонтной краской.

Устанавливаем следующий лист металлочерепицы с другой стороны дымохода. Проделываем ту же операцию, что и в пункте 8 и 9.Укладываем листы металлочерепицы по всей поверхности крыши.

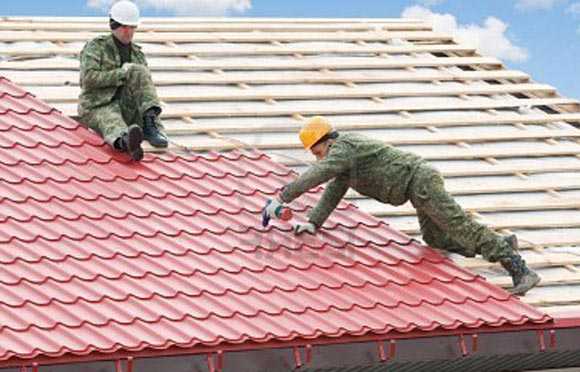

Укладка металлочерепицы

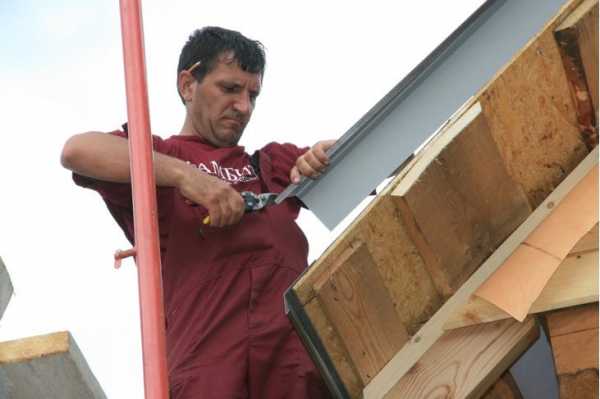

Дойдя до края крыши, необходимо установить торцевую планку. Они накрывают торцевые края листов металлочерепицы и монтируются по фронтонам снизу вверх.Для этого нужно наложить планку на крайнюю волну листа металлочерепицы таким образом, чтобы она плотно прилегла и к деревянному основанию обрешетки.Затем ножницами по металлу отрезаем лишнее и с помощью шуруповерта или дрели с регулятором оборотов, фиксируем ее саморезами. Их также прикручиваем в шахматном порядке.

Совет!

Если кровля все же имеет небольшой перекос, который проявится при установке последнего ряда металлочерепицы, то его легко можно скрыть торцевыми планками.

Подгонка торцевой планки

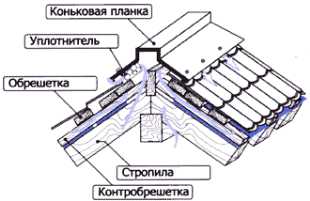

Устанавливаем коньковую планку. Она монтируется только после того, как будут установлены все листы металлочерепицы и торцевые планки.Вначале прикладываем планку к коньку крыши, чтобы измерить получившийся нахлест. Он должен быть не менее 15 мм. Если же меньше – нужна планка другой формы.
Примерка коньковой планки

Определившись с планкой, прикручиваем к металлочерепице специальные уплотнения, идущие в комплекте. Они нужны для защиты от пыли, насекомых и птиц, надежно изолируя стык.

Крепление коньковой планки к листам металлочерепицы осуществляем с помощью саморезов. Вначале прикручиваем планку в верхнюю точку второй волны с помощью одного самореза.Затем проверяем правильность расположения и прикручиваем планку с другой стороны крыши.

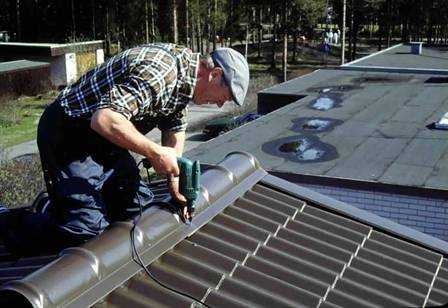

Закрепление коньковой планки

Примеряем вторую планку. Стараемся, чтобы нахлест планок по длине равнялся 100 мм. Закрываем весь конек, не забывая в конце установить торцевые заглушки.Их также лучше всего посадить на герметик, поскольку в процессе эксплуатации кровельный материал будет расширяться под воздействием солнечных лучей.

Ну вот и все. Как видите, достаточно внимательности и умения держать в руках инструменты, и монтаж металлочерепицы своими руками оказывается не таким уж сложным делом.

metallocherepica-pro.ru

технология монтажа, покрытия крыши и устройства кровли, детали на видео и фото

Как уже было сказано выше, технология строительства крыши из металлочерепицы должна исключать обрезку материала. Это легко объяснить тем, что при резке, полимерный слой металлочерепицы теряет свою целостность и, как результат, возникают менее защищенные места. В таких точках значительно увеличивается вероятность поражения коррозией (обязательно к прочтению: "Инструмент для резки металлочерепицы").

Но все же существуют исключения, когда порезка листа металлочерепицы просто необходима. Например, при укладке вальмовой или шатровой крыши.

Если возникает необходимость подрезать черепицу, то необходимо использовать следующий инструмент:

Категорически запрещено применять для нарезки черепицы угловую шлифовальную машину (болгарку). Под действием высоких температур, возникающих при контакте с абразивным кругом, полимерный слой и слой пассировки попросту выгорают. В тех местах, где прошлась болгарка, коррозионные процессы начинают развиваться достаточно быстро. Из-за этого металлочерепица приходит в негодность еще задолго до окончания гарантийного срока ее эксплуатации.

При резке черепицы в той или иной степени будут возникать опилки. Их необходимо очень аккуратно смести мягкой щеткой. Аккуратность необходима ввиду того, что защитный слой весьма чувствителен к царапинам. Кроме того, если не убрать стружку вовремя, она начнет ржаветь под действием влаги, что негативно скажется на внешнем виде металлочерепицы. Ввиду высокой чувствительности к царапинам, монтаж металлочерепицы следует проводить только в обуви с мягкой подошвой.

Гидроизоляцию укладывают следующим образом:

В зависимости от уклона ската определяется направление укладки металлочерепицы своими руками. Если скат крыши имеет уклон более 1 к 5, то гидроизоляцию укладывают параллельно коньку. Если скат кровли менее пологий, то гидроизоляцию укладывают от карниза к коньку.
Угол ската влияет и на величину нахлеста полотен друг на друга. Так, при уклоне 15-30 градусов отдельные полосы гидроизоляции укладывают друг на друга с нахлестом в 25 см, при уклоне более 30 градусов нахлест составляет 15-20 см. Если работы ведутся на вальмовой кровле, то нахлест на хребтах должен быть увеличен на 5 см.

Существует два способа укладки гидроизоляции:

Согласно первому, гидроизоляцию кладут таким образом, чтобы материал не соприкасался с утеплителем. При этом, благодаря возникшему зазору, образовывается вентиляционное пространство. Такой зазор получают, набив на стропила обрешетку из брусьев сечением 5 см. Благодаря такой промежуточной обрешетке удается уложить слой гидроизоляции с провисом в 1-2 см. Но такой способ укладки имеет значительный недостаток — вентиляция кровли значительно увеличивает теплопотери.
Второй способ позволяет избежать неоправданных тепловых потерь, так как здесь используются мембранные пленки и пирог кровли из металлочерепицы. Мембраны позволяют надежно защитить подкровельное пространство от влаги, случайно попавшей под черепицу и от образовавшегося конденсата. При этом такая пленка не задерживается пар и влагу, которые поднимаются от утеплителя. Благодаря этому кровельный пирог «дышит».

В обоих случаях между гидроизоляцией и металлочерепицей оставляют достаточное вентиляционное пространство (20-30 мм). Это позволяет избежать нежелательного образования конденсата на внутренней поверхности черепицы и образования плесени на деревянных планках обрешетки.

Гидроизоляцию фиксируют на стропилах или на промежуточной обрешетке. Для ее закрепления используют гвозди или скобы. Поверх гидроизоляции на стропила набивают рейки контробрешетки. Они должны предотвратить возможное повреждение пленки гидроизоляции во время монтажа обрешетки под металлочерепицу. Сама конфигурация обрешетки определяется в зависимости от стропильной системы и конфигурации металлочерепицы. При этом технология монтажа металлочерепицы практически исключает использование сплошной обрешетки (прочитайте также: "Как монтировать металлочерепицу").

Рассмотрим официальные рекомендации одного из производителей металлочерепицы для организации обрешетки:

если шаг стропил составляет 90-120 см, то обрешетку создают из реек сечением 32*100 мм;
вместо деревянных реек допускается использование металлопрофиля с аналогичной или большей несущей способностью;
обрешетку фиксируют к контррейкам или стропилам с помощью саморезов или гвоздей;
нижняя рейка обрешетки всегда толще остальных на 10-15 мм.

Монтаж обрешетки рекомендуется начинать с того места, с которого будет начинаться укладка металлочерепицы на крышу. Это значительно облегчает стыковку листов черепицы при обустройстве кровли со сложной конфигурацией. При монтаже обрешетки важно помнить, что ремонт этой части кровли, в случае целостности металлочерепицы, можно осуществить достаточно быстро. Это способствует значительному продлению срока службы кровли.

Монтаж металлочерепицы

Для фиксации черепицы используются специальные кровельные саморезы из оцинкованной стали. Они отличаются от обычных саморезов наличием уплотнительной шайбы и бура на конце. Для монтажа можно использовать шуруповерт или электродрель. Это значительно упрощает процесс закрепления листов. Но здесь важно, чтобы устройство имело возможность понижения скорости или момента вращения. Дело в том, что нельзя чрезмерно затягивать саморез, так как это приведет к разрушению прорезиненного уплотнителя.

Использование таких саморезов в будущем позволяет достаточно легко проводить демонтаж черепицы и ремонт кровли. При проведении такой процедуры, снятые листы маркируют и после проведения ремонта, возвращают на свое место.

Монтаж листов металлочерепицы проводят согласно следующему алгоритму:

Перед началом укладки черепицы, на нижний торец крыши устанавливается карнизная планка, которая должна защитить лобовую доску и обрешетку от негативного влияния осадков. Планку закрепляют непосредственно на обрешетке с использованием гвоздей или саморезов с потайной головкой. Между листами черепицы и карнизной планкой устанавливается уплотнитель.
Монтаж черепицы на двускатной кровле начинают от торца, на вальмовой крыше черепицу устанавливают от карниза. Выравнивание черепицы проводят по карнизу, а не торцу.
Листы укладывают как слева направо, так и наоборот. При укладке с левой стороны каждый следующий лист заводят под предыдущий, при укладке справа — поверх предыдущего (прочитайте также: "Как правильно покрыть крышу металлочерепицей").
Оптимальным нахлестом вдоль ската считается нахлест в 25 см. Но некоторые виды черепицы производят строго под параметры ската, поэтому при работе с такой черепицей нахлест не нужен.
Черепицу к обрешетке крепят в нижней части волны профиля. Крепление проводят через продольную волну в каждую 2-ю поперечную волну листа.
Капиллярную канавку обязательно перекрывают нахлестом следующего листа. Сам нахлест фиксируют саморезом. При этом его не нужно дополнительно обрабатывать гидроизоляционными составами.

Работы по монтажу черепицы завершаются установкой ендов, торцевых и коньковых планок (прочитайте: "Установка конька на металлочерепицу"). При обустройстве конька могут устанавливаться вентиляционные планки. Они представляют собой коньковую планку с отверстиями под вентиляцию. Их устанавливают обычно с шагом в 5-6 метров.

Монтаж металлочерепицы, подробно на видео:

Важно обратить внимание на то, что металлочерепица может храниться достаточно долго, поэтому организовать систему стропил, «кровельный пирог» и обрешетку можно не спеша, стараясь выполнить каждый этап максимально качественно (см. также: "Мягкая черепица или металлочерепица, что выбрать").

Таким образом, достаточно просто может быть организована кровля из металлочерепицы - технология монтажа которой не так и сложна. Кроме того, для возведения такой кровли вовсе не нужно обладать специальными знаниями в области строительства и архитектуры. Единственным условием качественного результата является подготовка необходимых материалом и инструментов. Также для покрытия металлочерепицей крыши со сложной формой может потребоваться кое-какая практика.

kryshadoma.com

Монтаж металлочерепицы своими руками: инструкция по покрытию крыши

Одним из самых популярных и доступных материалов, что используется для покрытия крыши, является металлочерепица. Это объясняется тем, что данный материал имеет высокую прочность, долговечность, его просто монтировать, он имеет привлекательный внешний вид и доступную цену.

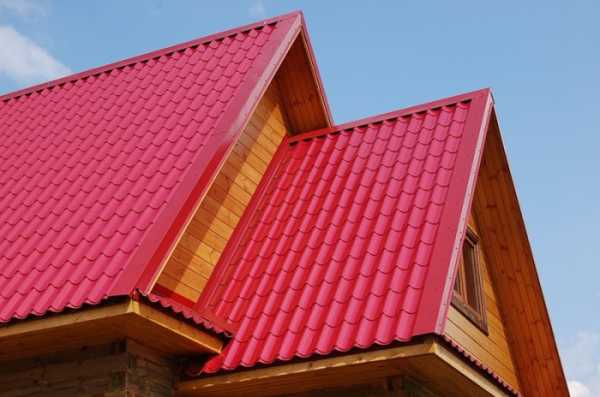

Рис.1 Металлочерепица Монтеррей.

Среди металлочерепицы наибольшей популярностью пользуется Монтеррей, она выпускается в нескольких видах.

Основные характеристики

Металлочерепица Монтеррей, это материал, что имитирует натуральную черепицу, в нем гармонично сочетаются ширина шага и длина волны. Профиль Монтеррей подходит для покрытия крыши любого здания, так как представлен широким ассортиментом цветовых решений.

Использование в качестве покрытия крыши металлочерепицы Монтеррей, позволяет получить красивое, оригинальное и практичное решение, что подойдет под любой архитектурный стиль здания.

Технические характеристики металлочерепицы Монтеррей:

ширина листа 1180 мм, рабочая ширина 1100 мм;
шаг волны составляет 35 см;
высота профиля 25 плюс 14 мм;
толщина листа может быть от 0,4-0,5 мм.

Производители могут выпускать профиль Монтеррей с другими характеристиками. Может выпускаться металлочерепица Монтеррей и с большим по высоте профилем, что позволяет сделать крышу дома еще более стильной и привлекательной.

Еще одним немаловажным преимуществом металлочерепицы, в том числе и Монтеррей является то, что ее монтаж можно выполнить своими руками. Независимо от того, будете вы делать эту работу своими руками или ее будут выполнять специалисты, необходимо, чтобы соблюдалась инструкция и нормативы ее монтажа.

Рис.2 Параметры листа.

Только в том случае, когда металлочерепица Монтеррей будет уложена правильно и соблюдена инструкция по ее монтажу, это покрытие будет выглядеть красиво и долго служить.

Что надо для работы и как провести расчет необходимых материалов?

Хотя все работы по монтажу металлочерепицы Монтеррей можно выполнить своими руками, этот процесс достаточно сложный и чтобы его выполнить, необходимо иметь определенный набор инструментов и материалов, а также должна соблюдаться инструкция по его монтажу.

Необходимые инструменты:

шуруповерт;
измерительные инструменты;
молоток;
маркер;
степплер;
ножовка по металлу или электролобзик

Перед тем как начать выполнять монтаж металлочерепицы своими руками, надо приобрести необходимое количество материалов. Для этого придется лезть на крышу, чтобы определить ее размеры, посчитать периметр и длину диагоналей.

При расчете количества металлочерепицы, надо учитывать то, что будет напуск листов, а также приобрести материал для конька, утеплитель, паро и гидроизоляцию, бруски для контробрешетки, крепежные элементы.

Рис.3 Крепление листа.

Чтобы максимально точно определить необходимое число листов, надо сделать чертеж крыши. Для крепления листов, надо использовать саморезы того же цвета, что и окрас листов, они обязательно должны иметь резиновые шайбы.

Установка стропил и крюков для водостока, гидро и пароизоляции

После того как выполнен расчет, можно начинать монтаж стропил. Чаще всего в качестве стропильных брусьев используют брус сечением 10х5 или 15х5 см. Между ними шаг должен составлять 60-90 см, если он будет больше, то листы начнут прогибаться.

Использовать необходимо только сухую древесину и ее надо пропитать антисептиком. Для придания конструкции большей жесткости, проводится монтаж карнизной доски.

К торцу крепится лобовая доска, кровельные свесы подшивают пластиковыми или металлическими софитами, все эти работы можно выполнить своими руками.

Для того чтобы потом можно было провести монтаж водостоков, для них надо установить специальные крепления. Крюки можно крепить к карнизной доске или стропилам.

Монтаж металлочерепицы своими руками нельзя выполнять без установки гидро и пароизоляции, иначе на ней будет образовывать конденсат, и скапливаться влага.

По поверхности крыши с внешней стороны от конька до карниза раскатывается гидроизоляционный материал, ширина нахлеста должна быть около 150 мм. Для организации теплоизоляции крыши, между стропилами вставляют утеплитель с зазором 2 см, это надо для его вентиляции.

С внутренней стоны крыши выполняется монтаж пароизоляционной пленки, крепится она при помощи степплера.

Выполнение обрешетки и контробрешетки и установка желоба

Теперь необходимо провести монтаж контробрешетки (бруски сечением 50х50 мм, что расположены вертикально) и досок 32х100мм, что расположены горизонтально.

Рис.4 Элементы кровли.

Крепление брусков выполняется от конька к карнизу, а уже к ним крепят доски. Та доска, что находится первой от края, должна быть толще, достаточно 50х100 мм. Угол конька с обеих сторону сшивают двумя досками, которые укладываются без зазора.

Карнизная планка обеспечивает защиту обрешетки от осадков и прибивается к ее нижнему краю. Сплошные доски прибиваются не только возле конька, но и в углах, возле дымохода, ендова и других элементов.

Чтобы защитить кровлю и территорию вокруг дома, необходимо установить водосточную систему. Желоб крепится до того, как будет проводиться монтаж металлочерепицы.

Держатели крепят к нижней доске обрешетки с таким расчетом, чтобы желоб был ниже листа на 30-35 см. Край карнизной планки должен заходить в желоб. В него же опускается и край гидроизоляции, чтобы конденсат не стекал по стене.

Особое внимание, необходимо уделить монтажу мест, где будут выполняться стыки. Вокруг трубы, необходимо прикрутить фартук.

После того как по периметру выполнили монтаж фартука, надо установить галстук. Он располагается до карниза или ендовы, чтобы по нему стекала влага. Края галстука заворачивают при помощи плоскогубцев.После того как будет выполнен монтаж металлочерепицы, устанавливают верхний фартук по периметру трубы.

Устанавливаем и делаем конек

Проводить монтаж листов можно как справа налево, так и наоборот. Если на листах есть защитная пленка, то ее необходимо удалить. Проще всего сначала положить два листа снизу, а затем один сверху.

Сначала укладывают первый лист, предварительно выровняв его по краю карниза, и прикручивают при помощи самореза в 10 мм от края. Внахлест кладут второй лист, он крепится по гребню волны, но не в обрешетку, чтобы была возможность их вместе повернуть.

Нижние листы выравнивают и прикручивают к обрешетке в нижней точке волны. Торцы необходимо закрыть при помощи торцевых планок.

Крепление конька к листам выполняется на расстоянии 8 см к гребню волны. Под низ конька, надо подложить пленку. Конструкция конька может быть разной, он бывает округлой или плоской формы. Если конструкция конька округлой формы, то на торцы надо будет установить торцевые заглушки. Хотя установка конька и сложный этап работ, но его также можно выполнить своими руками.

Для установки вентиляции, гофрированная труба проводится через паро и гидроизоляцию, утеплитель до листа металлочерепицы. Вырезают отверстие и при помощи саморезов крепят проходной вентиляционный элемент, после чего вставляют воздуховыводитеь и закрепляют его в вертикальном положении.

Советы специалистов

Хотя металлочерепица и достаточно прочный материал, но он легкий и во время монтажа, лист может унести порывом ветра.

Нельзя ходить по листам в обуви с твердой подошвой, так как может повредиться защитный слой, и лист начнет покрываться коррозией.

Головки саморезов должны быть такого же цвета, как и металлочерепица. Нельзя наступать на гребень волны и не надо ставить подошву перпендикулярно скату. Брать листы надо в рукавицах, чтобы не травмировать руки.

Места нахлеста гидроизоляции должны быть на элементах конструкции. При гидроизоляции печной или вентиляционной трубы, надо выполнять двойную гидроизоляцию.

Для того чтобы обезопасить жильцов при прямом попадании молнии, кровлю надо заземлить и сделать молниеотвод.

Теперь вы знаете, как покрыть крышу металлочерепицей своими руками. На последнем этапе работ убирают строительный мусор, если случайно повредили на листе защитный слой, то эти места надо покрыть краской. Через три месяца после монтажа покрытия, надо провести повторную затяжку саморезов.

Для того чтобы такая кровля служила долго, ее надо два раза в год чистить от грязи и листьев. Это можно сделать при помощи мягкой щетки, но проще для этих целей использовать мощную струю воды.

Смотрите нашу видео-подборку по укладке:

strojkarkas.com
