Воздушный клапан для канализации: что это такое, установка, устройство. Монтаж клапана воздушного

Клапаны воздушные для вентиляции: типы, монтаж, отзывы

Устройство вентиляционной системы может предусматривать разные конструкционные исполнения. Для обслуживания небольших помещений рекомендуется использовать клапанные механизмы, обеспечивающие приток и вытяжку воздушных потоков. Как правило, это компактные приспособления, за счет которых пользователь избавляет кухню или техническое помещение от нежелательных элементов в воздушной среде. На рынке клапаны воздушные для вентиляции доступны в различных версиях, в том числе с автоматизированными системами управления.

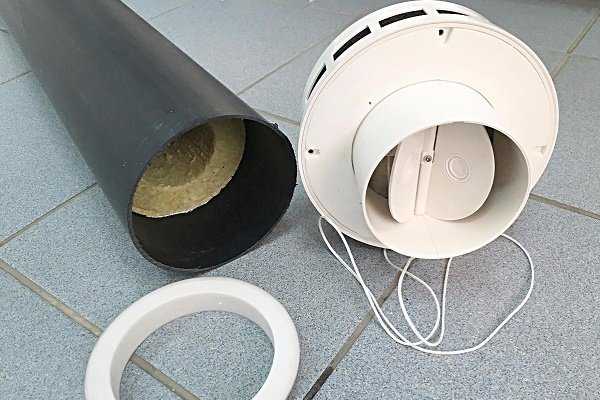

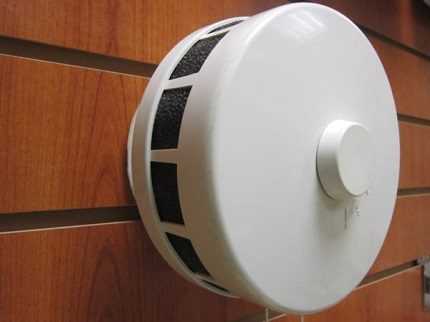

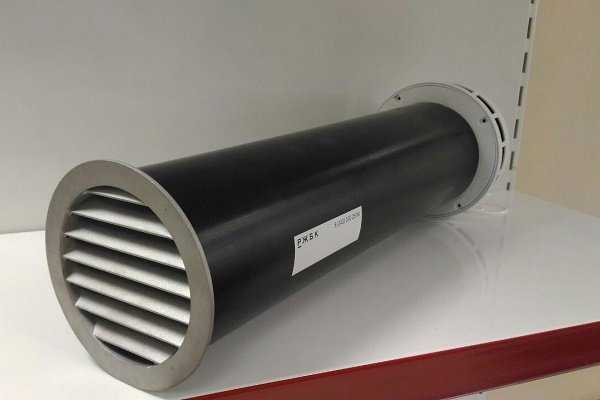

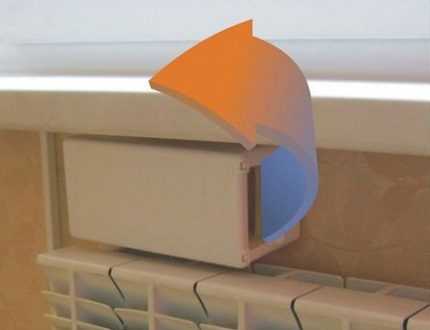

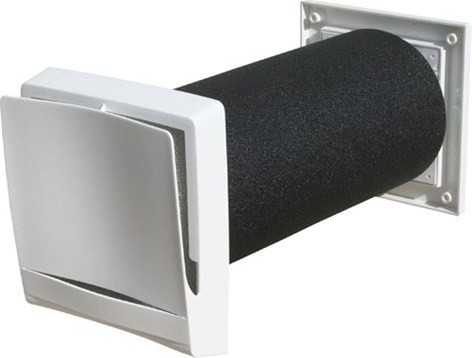

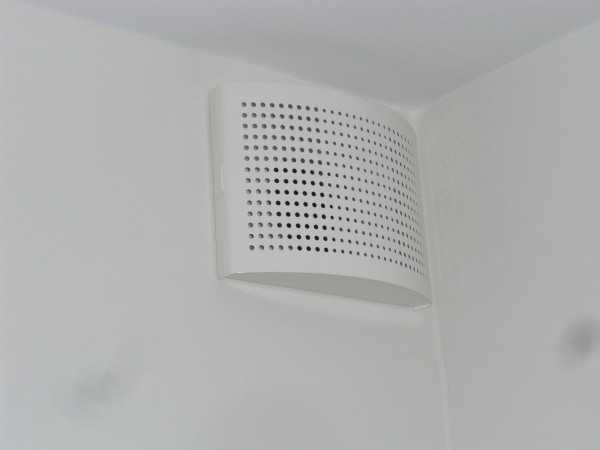

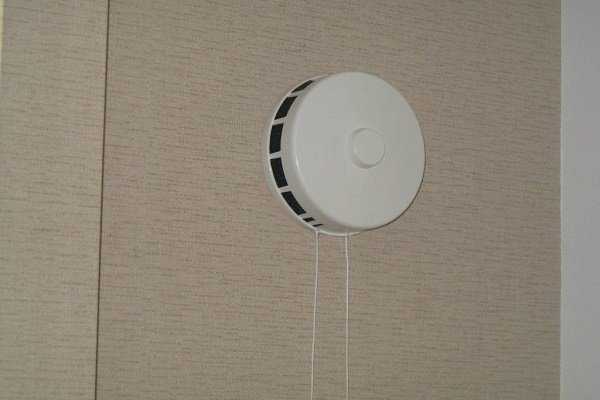

Приточные клапаны

Это простейшее решение для организации системы подачи свежего воздуха. Клапан этого типа обычно используется в помещениях, где присутствует вытяжная или естественная вентиляция. При этом классический мембранный клапан для притока воздуха нецелесообразно использовать в местах, где есть принудительная система проветривания. В таком случае будет обеспечиваться двойное нагнетание воздушных масс, что может быть излишним.

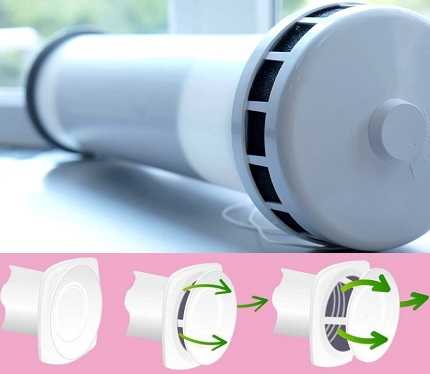

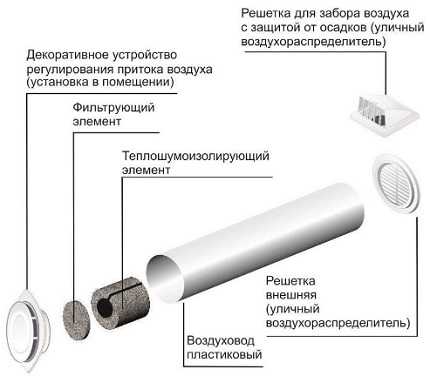

По конструкции такие модели чаще всего представляют собой цилиндрические устройства с фильтрами, которые можно интегрировать в стеновую нишу или оконную систему. Кроме того, приточный клапан может дополняться автоматическими системами контроля подачи воздушных масс, которые независимо от пользователя настраивают параметры работы на оптимальный режим с учетом погодных условий.

Типы приточных клапанов

Все модели можно подразделить на несколько категорий в зависимости от дополнения функциональными устройствами, системами управления и подходов к монтажу. В первую очередь следует подразделить проветриватели на обычные и шумоизолирующие. В большинстве своем клапаны воздушные для вентиляции приточного типа обеспечивают и защиту от посторонних шумов. Для этого прослойку фильтра дополняют специальным изоляционным материалом. Также клапаны делятся по признаку возможностей регуляции притока. Традиционные устройства никак не управляются – как правило, это цилиндры с очищающим наполнением, которые работают в одном и том же формате свободной подачи воздуха. В свою очередь, регулируемые модификации могут предусматривать не только автоматический контроль пропускной способности, но и ручной. Для этого наружная часть клапана оснащается специальной затворкой, у которой можно изменять положение.

Кроме этого, приточный клапан может предполагать разные возможности установки. Так, производители оконных систем все чаще формируют в своих конструкциях специальные проемы, в которые легко интегрировать клапаны. Классическая же конструкция может встраиваться только в стены и перегородки.

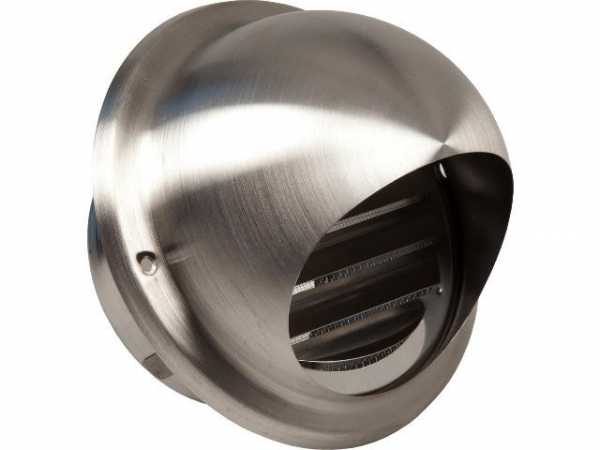

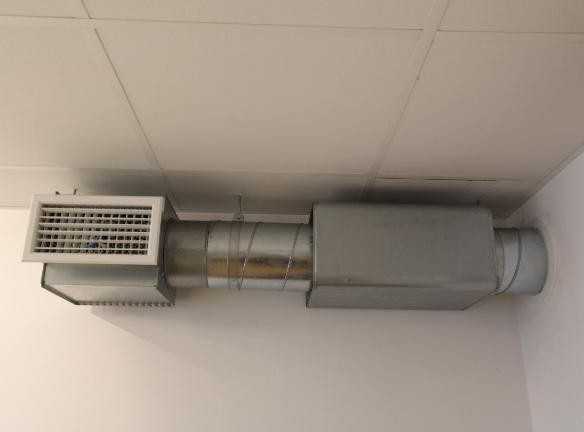

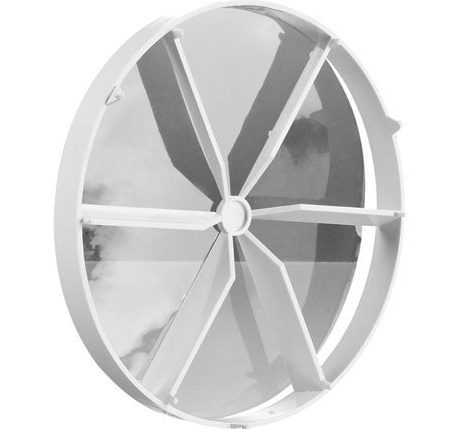

Обратные клапаны

Если нужна система для вывода отработанного воздуха, то лучше обратиться к моделям обратного действия. Основу таких устройств представляют две лопасти, которые в процессе работы регулируют характеристики вытяжки воздушных потоков. Корпус может быть представлен цилиндром или каналом прямоугольной формы – этот нюанс следует рассчитывать изначально, чтобы конструкция оптимально подошла к параметрам конкретного места установки. В отличие от приточных моделей, которые представляют собой мембранный клапан с фильтрацией, в данном случае упор делается на функцию вентилятора, который буквально подает отработанные массы на рабочие лопасти. То есть в обратных клапанах фильтрационные мембраны не нужны, поскольку система не предназначена для приточной функции с нагнетанием свежего воздуха. При этом в качестве дополнения такие конструкции могут оснащаться защитными решетками и шумоподавителями.

Типы клапанов обратного действия

Принципиальным отличием таких систем является способ расположения. Если оптимальная конфигурация установки для приточных клапанов предполагает горизонтальное размещение, то обратные клапанные системы могут также устанавливаться и вертикально. Но при этом важно учесть подводящий канал и возможности его подключения, поскольку обратные клапаны воздушные для вентиляции вертикального типа монтируются в потолочных проемах. Также устройства различают по материалу и сечению. С точки зрения комфорта желательно использовать пластиковые модели, а для продления срока службы предпочтительнее металлические системы.

Системы управления клапанов

Существует три основных подхода к реализации системы управления воздушных клапанов. Наиболее эффективным считается клапан воздушный с электроприводом, в конструкции которого предусматривается вентилятор. Работу такой системы можно регулировать и дистанционно при помощи пульта, и путем установки специальной программы с определенными параметрами пропускной способности.

Второй вариант представляют гигроуправляемые механизмы, работающие по принципу изменения положения заслонки. Такие модели снабжаются полиамидными ленточными датчиками, которые отслеживают показатели влажности воздуха и в соответствии с этими значениями регулируют положение створки. Данный принцип регуляции может ориентироваться и на показатели микроклимата в помещении. Третья категория систем управления представлена ручными механизмами. Если клапан воздушный с электроприводом меняет положение створки посредством автоматизированного механизма, то в данном случае предполагается участие в процессе коррекции самого пользователя.

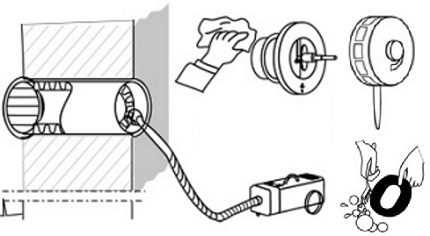

Монтажные работы

Установка осуществляется по двум технологиям. Как отмечалось выше, в большинстве случаев клапан интегрируется в стену или перегородку, но может применяться и схема монтажа в оконной конструкции. Первый вариант предполагает создание отверстия в бетонной или кирпичной нише посредством штробления. Как правило, эту операцию выполняют специалисты. В образованный проем монтируется клапан, а пространство вокруг него заполняется монтажной пеной. В оконные конструкции клапаны воздушные для вентиляции желательно интегрировать при условии совместимости типоразмеров. Оптимальным вариантом будет и вовсе приобретение готового комплекта оконной системы и вентиляционного клапана. В обычный стеклопакет такое устройство вмонтировать не удастся. Специально для монтажа еще на этапе процесса изготовления профилей формируются небольшие проемы, в которые устанавливаются клапаны с помощью металлических крепежей.

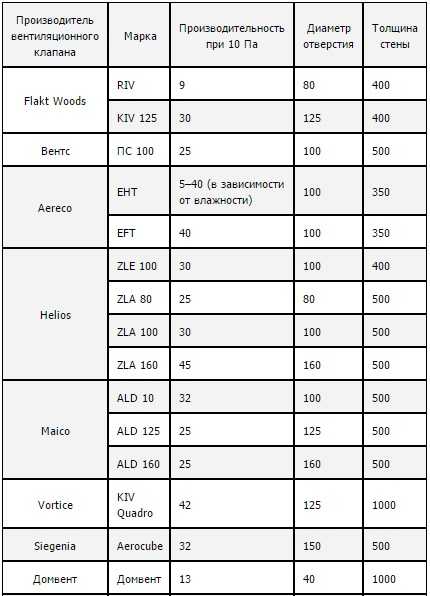

Отзывы о производителях

Типовые решения для использования в частных домах предлагает в широком ассортименте компания «АВК-96». Пользователи данной продукции подчеркивают, что клапаны служат долго и не требуют особого ухода. Правда, большинство систем этой фирмы рассчитаны на ручное управление, что подходит не во всех случаях. Более современный клапан воздушный вентиляционный можно найти в линейке предприятия Krrut. Разработчики этой организации снабжают устройства электроприводами от мировых лидеров сегмента – компаний Belimo и Polar Bear. Владельцы таких клапанов также указывают на высокую надежность, которая дополняется широким функционалом и эргономикой.

Заключение

Не стоит забывать, что клапан все же является дополнительным средством обновления воздуха в помещении. Его функция может быть как вспомогательная по отношению к основным системам. В частности, квартирная вентиляция, представленная инфраструктурой с естественной циркуляцией воздуха или вытяжной системой, вполне может сочетаться с таким клапаном. При этом надо рассчитать формат эксплуатации данного устройства. Если планируется его применение по сезонам, то лучше предпочесть модели приточного типа с ручной регулировкой. Модификации систем с обратной подачей воздуха чаще используют в качестве круглогодичной вентиляции, поэтому для удобства эксплуатации стоит отдавать предпочтение версиям с автоматическим управлением.

fb.ru

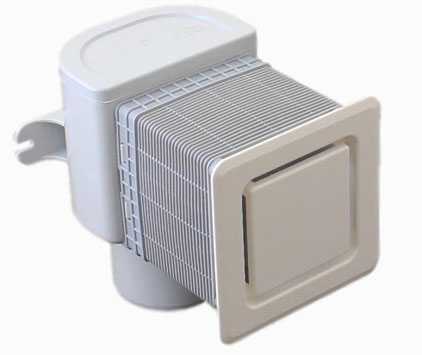

Воздушный клапан для канализации

Временами бывает такая ситуация, когда в ванной или туалете просачивается запах из канализации. В нормальном состоянии его отсекают водяные затворы. Это некоторое количество воды, которое остается в изгибе сифона и перекрывает газам из канализации доступ в квартиру. Иногда, при одновременной работе нескольких сантехнических приборов, эти затворы срывает — происходит резкое изменение давления, которое выталкивает воду, канализационные газы прорываются в помещение. Чтобы такие ситуации не возникали, ставят воздушный клапан для канализации. Он нейтрализует большую часть всех перепадов воздушного давления в системе.

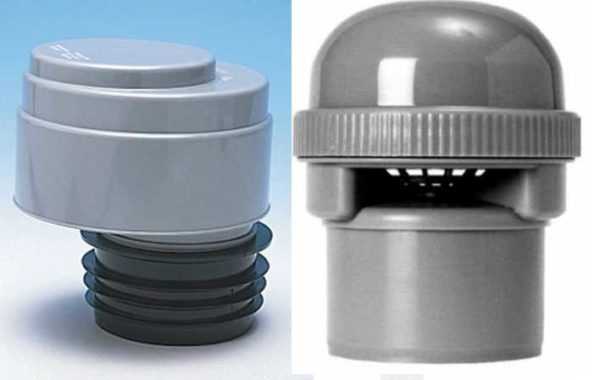

Наиболее распространенные виды воздушного клапана на канализацию

Принцип работы

Содержание статьи

Воздушный канализационный клапан необходим в системе для выравнивания разреженного (отрицательного) давления. Оно возникает при резком сбросе воды в большом количестве (спуск унитаза, выливание ведра воды и т.п.), которая уносит с собой большое количество воздуха. В нормальном состоянии воздух засасывается через фановый стояк, давление стабилизируется, никаких неприятных запахов не наблюдается.

Но возникают ситуации, когда количества воздуха, поступающего через фановый стояк, недостаточно для того чтобы вода свободно уходила. Вот тогда и появляется запах. При нехватке воздуха возникающее отрицательное давление срывает самый слабый водяной затвор. Это значит, что вода, которая стоит в колене сифона (умывальника, мойки, трапа под ванной), частично всасывается в канализацию, открывая доступ канализационным газам. Пока вы не воспользуетесь этим прибором в ванную/туалет поступает воздух из канализации. Это не только неприятно, но и опасно. В канализационной атмосфере содержится не только метан, который сам по себе — не подарок. Там могут быть бактерии, споры различных грибков, микроорганизмов.

Принцип работы

Чтобы не происходило срывов гидрозатвора и ставят воздушный клапан для канализации. У него есть еще несколько названий — вакуумный клапан, вентиляционный канализационный клапан и аэратор. В принципе, именно «аэратор» лучше отображает назначение этого устройства, но используется данный термин редко.

Принцип работы воздушного клапана для канализации прост. Имеется мембрана, которая при нормальном или положительном давлении в системе прилегает к корпусу клапана. В таком положении система герметична, воздух из канализации заблокирован. При возникновении отрицательного давления в трубе (при сливе воды), мембрана приподнимается, из помещения в канализацию (не наоборот) засасывается воздух, быстро нейтрализуя образовавшийся перепад. Все происходит молниеносно, гидрозатворы на санприборах остаются на местах и продолжают перекрывать доступ канализационным газам в помещение.

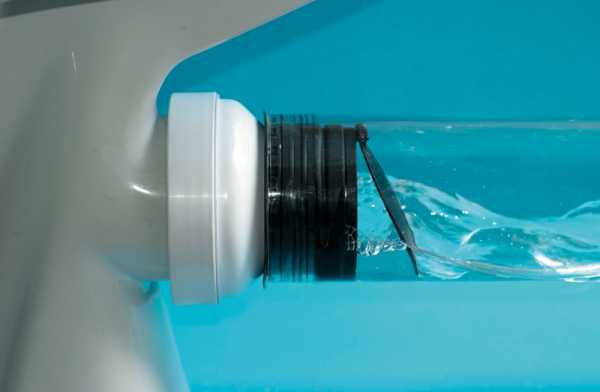

Есть еще канализационный обратный клапан. Он решает проблему обратного тока стоков при забитых стояках. Как избавиться от засора в трубах читайте тут.

Где ставить

При установке воздушный клапан для канализации надо поставить на 20-30 см выше оси главной канализационной трубы. В двух и трех этажных частных домах ставят устройство на последнем этаже.

Установить его надо в таком месте, где на мембрану не попадут брызги или грязь. Качество работы устройства зависит от того, насколько чистой является мембрана. Появится на ней соль, песчинки, мусоринки и т.д., она не будет герметично прижиматься к корпусу, в помещение начнет просачиваться зловоние. Кстати, если такое наблюдаете — пока чистить или менять мембрану.

Место найти надо такое, чтобы к мембране свободно поступал воздух. Это основное условия нормальной работы. Когда в канализацию падает 1 литр воды, он может увлечь за собой 25 литров воздуха. Потому доступ воздуха должен быть свободным.

Если вы решили ставить вентиляционный клапан на канализацию, надо знать, что иногда при работе он может издавать «хрюкающие» звуки — мембрана подсасывает воздух при возникновении небольшого разрежения в трубе. Так себя ведут не все модели, но есть такие жалобы. Так что лучше найти такое место, в котором эти звуки (если будут) мешать не будут.

Установка душевой кабины своими руками описана тут.

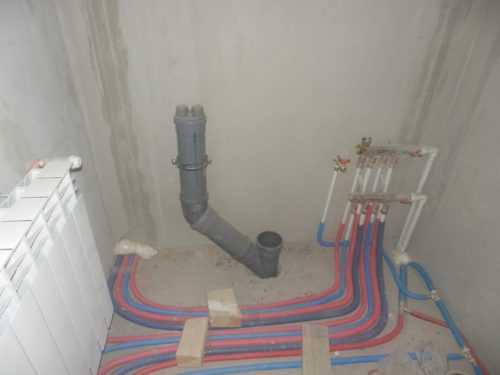

В квартирах

Если речь идет о квартире в многоэтажном доме, то поставить воздушный клапан можно на любом вертикальном участке трубопровода. Для этого можно в систему встроить тройник, в него установить вертикально вверх трубу, а на нее поставить вентиляционный канализационный клапан. Глобально проблему вентиляции всего стояка это не решит, но конкретно ваш участок будет работать без проблем.

Ставить желательно выше основной канализационной трубы

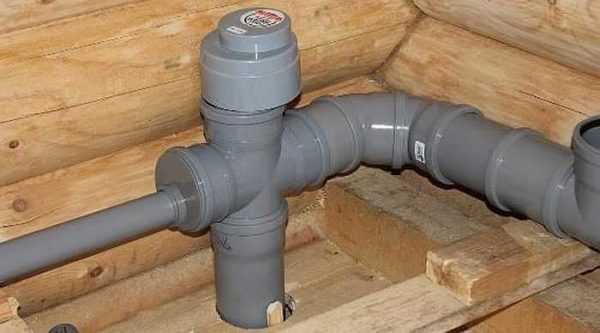

В частном доме

Если речь идет о частном доме, то чаще всего хотят поставить воздушный клапан для канализации чтобы не выводить фановую трубу через кровлю. Правильный проход трубы через кровлю — сложная штука, добиться его герметичности непросто. Это часто является причиной того, что не хотят люди дырявить кровлю. Еще многим не нравятся торчащие над домом трубы. В принципе, можно вентиляционную трубу вывести на чердак, поставить сверху вентиляционный канализационный клапан. В этом случае стояк будет невентилируемым. Но это — далеко не самое лучшее решение. Во всяком случае так говорят сантехники. Они утверждают, что для нормальной работы септика нужна вентиляция — для обеспечения бактерий кислородом.

Если очистка стоков у вас происходит в септике, вам без фанового стояка не обойтись, придется выводить его через крышу. Если периодически будет происходить срыв гидро затворов, можно будет поставить воздушный клапан для канализации как дополнительный элемент системы — на самом высоком этаже (на чердак можно не выводить).

Если же автономная канализация у вас на основе автономных очистительных станций, можно попробовать сделать ее невентилируемой — ввести трубу на чердак, и там сверху на нее поставить вакуумный клапан. Чердак при этом должен быть неэксплуатируемый, большого объема, с хорошей вентиляцией. Запах будет присутствовать и его надо будет каким-то образом выводить на улицу. Если чердак холодный, трубу надо утеплять (но не клапан).

Где поставить воздушный клапан для канализации в частном доме

И все равно, сантехники и проектировщики настаивают на том, что в частных домах воздушный клапан для канализации должен ставиться только как дополнение к фановому стояку.

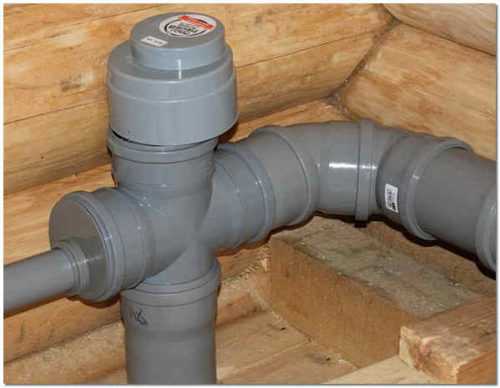

Установка

Большей частью в частных домах и квартирах ставят пластиковую канализацию. Воздушные клапана тоже подбирают из того же материала — ПВХ или полипропилена. Как и любые изделия для канализации, они имеют на конце раструб с уплотнительной резинкой. Вся установка заключается в том, чтобы надеть на подготовленную трубу устройство. Все.

Для надежности, предварительно можно промазать место стыка сантехническим герметиком, но и без этой меры соединение герметичное (про нормальном качестве трубы и устройства).

stroychik.ru

Воздушный клапан для канализации: правила монтажа

Случается, что в доме или квартире нормальную жизнь отравляет наличие канализационного запаха. Это явление связано либо с неисправностью самого трубопровода или сантехнических приборов, либо с засорением системы водоотведения. Справиться с подобной неприятностью можно лишь, установив воздушный клапан.

Устройство важно правильно вмонтировать, иначе обратный механизм не будет полностью выполнять свои функции. Кроме правильной установки, потребуется совершить еще верный выбор конструкции, в зависимости от существующих типов и характеристик, которыми обладает основной стояк.

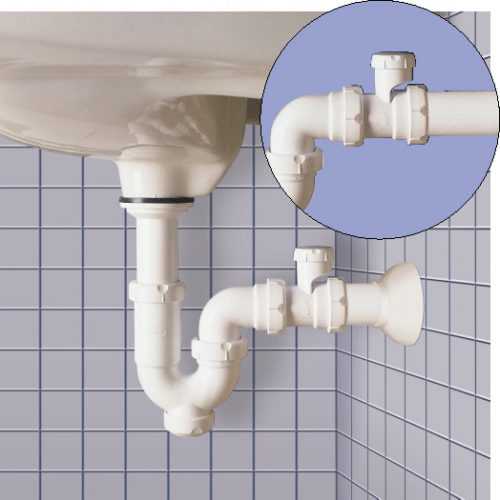

Воздушный клапан на системе канализации

Виды вакуумных клапанов для сточной системы и их размеры

Классификация запирающих установок должна быть учтена не только для выбора, но и в монтаже их в сточный трубопровод. Принято разделять защитные механизмы на:

кинетический;
автоматический;
комбинированный.

Первый обратный прибор с научной точки зрения признан антивакуумным, и способен работать исключительно с низким давлением. Эта установка предотвращает попадание неприятного запаха в дом после выполненного слива в канализацию. Идеально подходит для труб с сечением 50.

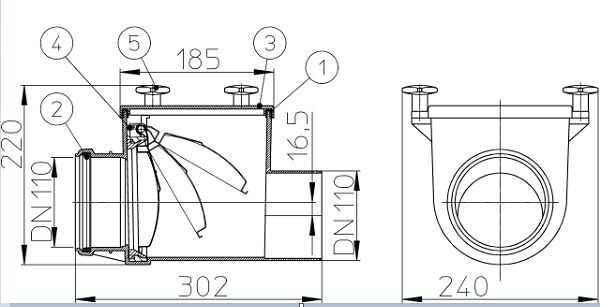

Чертеж воздушного клапана

Автоматический агрегат не предназначен для мощных канализационных систем, и не способен справиться с большими объемами воздуха в конструкции. При сильном сливе может не выдержать давления, поэтому его устанавливают исключительно в малогабаритные сточные системы.

Комбинированный вакуумный клапан обратный сочетает в себе детали, которыми обладают первые две установки. Это приспособление крепиться на стояк диаметром 110 мм, иногда устанавливается индивидуально к системам с сечением труб 50 мм.

Воздушный клапан для канализации или канализационный обратный прибор предназначен для установки в разные виды конструкций. Они могут быть расположены горизонтально и вертикально, потому в зависимости от этого нюанса также следует делать выбор защитных устройств для канализации.

Еще принято делить конструкции по типу запорного механизма: шаровый, межфланцевый, приёмный. Последний вариант устанавливается на горизонтальный канализационный трубопровод. Его ставят обязательно перед насосной системой (если она имеется). Обратный вакуумный клапан для канализации оснащен фильтром, способствующим удержанию твердых частиц, которые неизбежно навредят сточным трубам.

Межфланцевый прибор крепится непосредственно в разрез трубы, преимущественно 110 мм в диаметре. Роль герметиков играют установленные фланцы, которые надежно фиксируются между отрезками трубопровода. Такая конструкция считается достаточно примитивной.

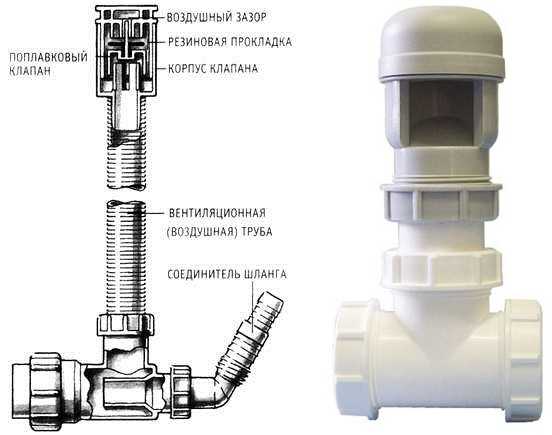

Основные детали воздушного клапана

Шаровый инструмент используется строго для горизонтальных систем стоков, обладающих маленьким диаметром, не более 50 мм. В составе механизма имеется затвор в виде шарика, за счет чего приспособление и получило такое название.

Внимание! Для больших по диаметру канализационных трубопроводов не рекомендуется устанавливать лепестковые и поворотные механизмы на стояк, так как они из-за хрупкости золотника очень быстро выходят из строя.

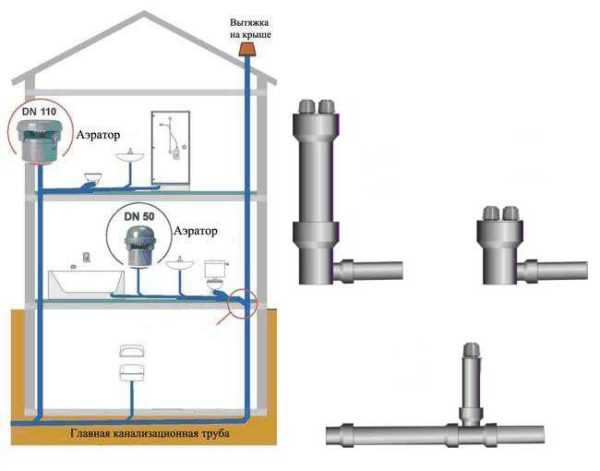

Расположение запорного клапана в квартире и частном доме

Разумеется, перед тем, как будет установлен вакуумный клапан, необходимо несколько раз подумать о месте его размещения. Для домов и квартир на место монтажа влияют различные условия:

вентиляционный обратный воздушный клапан в квартире можно установить на основной стояк. Его монтируют как на в разрезе трубы, так и на отдельно отведенном участке. Чтобы не выполнять грязную работу, можно в основную вертикальную трубу поставить переходник (тройник), а в него поставить вакуумный клапан для систем канализации. Как правило, такое решение устранит проблему только на вашем участке, другие этажи будут мучиться;

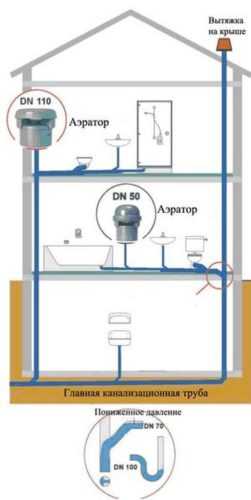

Где устанавливают воздушные канализационные клапана
для частного дома многие стараются использовать воздушный клапан, чтобы не монтировать аэрационный компонент на трубу на улице, соответственно, не нарушать целостность крыши. Однако, останавливаться на подобном решении нецелесообразно, так как канализационным системам обязательно нужна вентиляция;
если ваш дачный участок оборудован септиком, то обязательно установить фановый аэратор. Вакуумный клапан в этом случае может крепиться непосредственно на основной стояк 110 мм или же для каждого прибора с выходом 50 мм;
вентиляционный клапан можно вывести на чердак, но при этом данное помещение будет считаться невентилируемым, так как тут будет скапливаться масса неприятных запахов. Если в этом месте холодно в зимнее время — стояк обязательно утепляют.

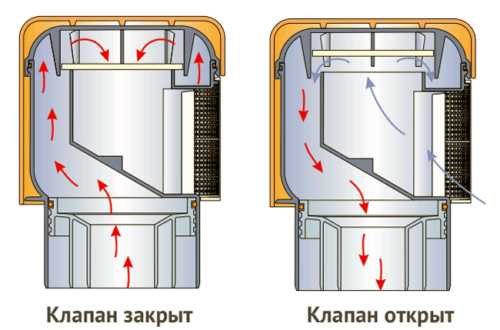

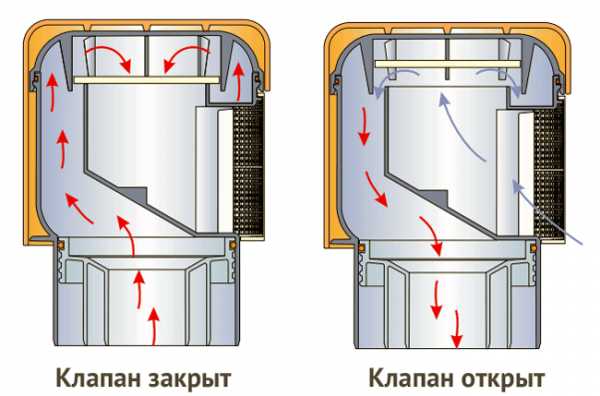

Как работает открытый и закрытый воздушный клапан

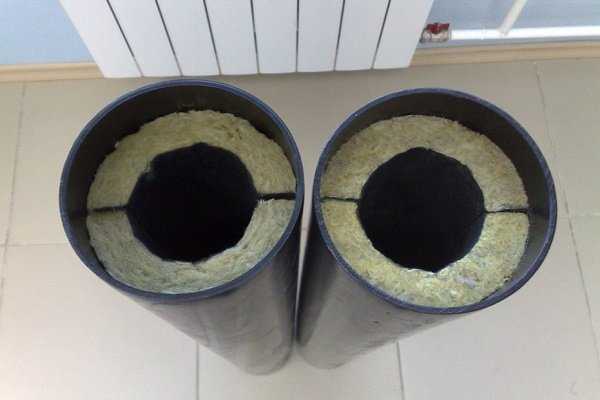

Обратите внимание! В процессе утепления основного вертикального канализационного трубопровода на чердаке, не обвешивайте теплоизоляторами сам вакуумный клапан для конструкций. Это противоречит нормам обустройства канализационных систем.

Принцип монтажа запорного механизма

Перед реализацией схемы установки приспособления в канализацию, обязательно убедитесь в прочности купленной вами конструкции, внутреннее устройство должно быть рабочим, установка при необходимости должна регулироваться своими руками.

Монтаж воздушного клапана на отдельном выходе

Возьмите инструкцию к приспособлению и выполните монтаж по ней либо следуйте нашим следующим советам.

Перекрываем подачу воды от главного водопроводного стояка. На некоторое время забываем о существовании водоотведения, то есть не пользуемся канализацией.
Выбираем нужный участок и избавляемся от него при помощи специального инструмента. Разрез на 110-й трубе можно осуществить при помощи болгарки.
На это место в трубу устанавливается приспособление, защищающее от проникновения запаха. Оно надежно фиксируется в стояк.
При горизонтальном расположении канализационной конструкции, следите за направлением стрелочки на запорном устройстве. Она должна соответствовать направлению, по которому движутся стоки.

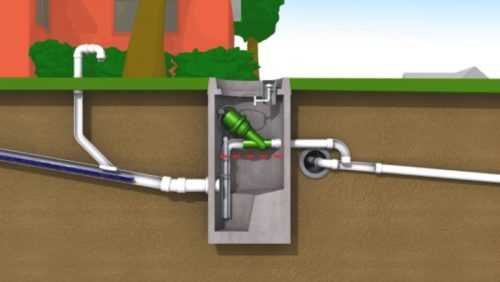

Воздушный клапан в канализационном септике
Если некоторое количество мм на клапане и трубопроводе не совпадает, можно исправить ситуацию путем установки дополнительных резиновых манжетов, но лучше соблюсти этот нюанс, еще в то время, когда покупаете обратный аэратор.
Фановый вентиляционный аэратор крепится без нарушения целостности трубопровода. Он представляет собой устройство с крышкой в виде цилиндра. При сливе запорная мембрана открывается, а при повышении давления в системе элемент под воздействием пружины закрывается. Посмотрите это фото, где изображена схема, как может монтироваться обратный канализационный клапан.
Где монтируется воздушный клапан

Установив вакуумный клапан для канализации на стояк, хозяин дома навсегда забывает о зловонных запахах, по крайней мере, если трубопровод и аэратор обладают надежными характеристиками.

Вас могут заинтересовать:

prokommunikacii.ru

принцип действия, инструменты, виды и правила монтажа самостоятельно

Воздушный клапан нужен, чтобы предотвращать появление неприятных канализационных запахов в квартире из-за срыва водяного затвора при падении давления. Разбираем устройство клапана и правила монтажа.

Одним из выдающихся благ цивилизации является канализационная система. Однако иногда она преподносит неприятные сюрпризы. Хлюпающие звуки из канализационной трубы и неприятный запах, распространяющийся по дому, способны изрядно испортить настроение. Справиться с этими неприятными эффектами поможет установка воздушного клапана. Но для того, чтобы он работал эффективно, нужно правильно подобрать модель и выполнить монтаж. Выясним, как устроено это оборудование, и можно ли осуществить монтаж своими руками.

Устройство и функции

Клапан коррекции давления (еще это устройство можно называть аэратором) нужен, чтобы сравнять давление в стояках канализационной системы. После сброса нескольких десятков литров сточных вод просвет стояка полностью закрывается. В результате сброса появляется разряжение воздуха. Пониженное давление втягивает воду в изгибе сифона раковины внутрь трубы, и газы из канализации выходят в жилище.

Прорыв воздуха из фановой трубы в жилище чреват не только дурными запахами. Он может быть опасен, так как в канализационных газах могут присутствовать болезнетворные микроорганизмы и споры грибков.

Конечно, восстановить водяной затвор несложно. Достаточно просто открыть воду, и накопившаяся в колене жидкость снова отсечет канализационные газы в трубах. Но следующий большой сброс (например, слив бачка унитаза или выпуск использованной воды из ванны) опять уничтожит водяные затворы.

В предлагаемом видео наглядно рассмотрено функционирование системы канализации в целом и гидрозатворов в частности:

Чтобы предотвратить скачки давления, в высотных домах создаются фановые трубы, стояки которых выводятся на крышу. Воздух втягивается в фановую трубу, давление выравнивается и уже не высасывает водяной затвор. Однако в ряде случаев это решение может быть неэффективным:

Засорение фанового стояка может сделать порции поступающего воздуха недостаточными для полноценного регулирования давления.
В индивидуальном доме сооружать фановую трубу может оказаться нецелесообразно экономически.

Дл таких моментов и придумали аэратор. Его мембрана надежно блокирует трубу в обычном режиме, не позволяя канализационному газу поступить в комнату. Но если давление падает, агрегат засасывает воздух из комнаты, и давление восстанавливается. Восстановившееся давление опять запирает аэратор.

Виды

Запирающие клапаны делят обычно на три категории:

Кинетический, или антивакуумный клапан. Этот прибор может функционировать лишь с низким давлением, выравнивая его падения. Такой прибор идеален, чтобы поставить его в трубы с сечением в 50 мм.
Автоматические конструкции. Они не годятся для канализационных сетей многоквартирных домов, поскольку не осиливают больших масс воздуха в системе. При резком падении давления из-за слива он не выдержит. Пригодится такое устройство только для малогабаритных канализационных систем, например в маленьких частных домах.
Комбинированный клапан сочетает в себе конструктивные элементы от устройств из первых двух групп. Как правило, такие устройства встраивают на стояки с окружностью в 110 мм, но иногда их используют и для 50-мм участков.

Особенности конструкции, способа расположения (на стояке или лежаке) и диаметра труб, на которые может потребоваться установить клапан привело к появлению нескольких разновидностей конструкции аэраторов. Наиболее распространенными из них стали:

Приемные аэраторы. Их врезают перед входным насосом системы на лежак. В схему клапана добавлена сеточка, фильтрующая воду и отсекающая твердые соринки. Диаметр узла – 20 см.
Шаровые аэраторы. Они спроектированы для лежащих труб небольшого сечения. Название отражает особенности конструкции: запорным элементом является шарик, прижатый пружиной.
Межфланцевые клапаны устанавливают как в стояках, так и в лежаках. Они наиболее компактны. Затвор является пластинкой, диаметр устройства – от 5 до 70 см.
Обратные воздушные клапаны. Запорным инструментом в них выступает золотник. Недостаток аэраторов крупного диаметра с такой конструкцией – быстрый износ золотника сильными ударами. Поэтому желательно выбирать модели, снабженные демпфером.

Большинство воздушных клапанов односторонние. Они обеспечивают поступление воздуха в трубу при падениях давления. Но существуют и аэраторы комбинированного действия, которые могут не только поднять давление при падении, но и сбросить избыток давления, выпустив часть газа из трубы. Такие устройства запрещено ставить внутри дома, их можно устанавливать только на крыше, в специальном блоке.

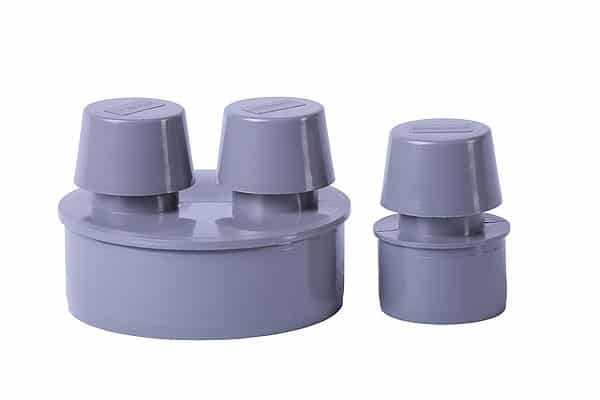

По размерам аэраторы существуют в двух вариантах, приспособленных для установки на трубу диаметром в 50 мм и стояк в 110 мм. В последнее время появились устройства и нестандартных размеров: 100 мм и 75 мм.

Если в канализационной системе использованы нестандартные трубы, а найти аэратор нужного диаметра в продаже не удается, можно выполнить монтаж с помощью переходника.

Порядок установки

Если речь идет о многоквартирном доме, в нем аэратор может быть только вспомогательным элементом для фановой трубы. В индивидуальном доме можно обойтись и без нее, тогда клапан возьмет на себя функцию нормализации давления в системе в полном объеме.

Существует несколько правил, которые нужно усвоить перед началом работы:

Устройство не работает при отрицательных температурах. Поэтому в помещении, где стоит аэратор, температура не должна падать ниже 0C.
Желательно смонтировать агрегат так, чтобы до него было просто добраться для ремонта или проверки его работы.
Высота установки в помещениях, где есть трап для слива, аэратор должен быть установлен не ниже 35 см от пола, в комнатах без такого трапа (например, душевые кабины) корректирующий давление прибор устанавливают не ниже 10 см от самого верхнего отведения от канализационного стояка.

Если аэратор установлен слишком низко, повышается риск, что он будет загрязнен канализационными стоками и выйдет из строя.

После монтажа аэратора требуется тщательно заделать все стыки для обеспечения герметичности. В противном случае клапан будет работать неэффективно.

Необходимые материалы и инструменты

Для установки в пластиковую канализацию обычно не нужно каких-либо специальных инструментов. Устройство имеет на конце стандартный раструб с уплотнительной резинкой и просто надевается на канализационную трубу. Для дополнительной надежности соединения можно промазать шов сантехническим герметиком.

При монтаже клапана в разрыв ранее собранного участка пластиковой канализации понадобится дополнительная деталь – компенсирующий патрубок. Для надежной фиксации будет нужен хомут, который не даст компенсатору самопроизвольно смещаться вверх при подпоре водой.

Если в предполагаемом месте установки нет раструба, понадобится купить еще канализационную муфту.

Установка воздушного клапана на канализацию своими руками. Пошаговая инструкция

Вот порядок установки аэратора в квартире своими руками:

Перекрываем подачу воды в водопровод. На все время проведения работ запрещается пользоваться канализацией. Жильцам многоквартирного дома следует предупредить и соседей, живущих выше или ниже по стояку.
На выбранном участке канализационной трубы делается разрез. Удаляется фрагмент достаточного размера для монтажа аэратора.
Воздушный клапан устанавливается в трубу и надежно фиксируется на месте монтажа. Как вариант, клапан может монтироваться в тройник или отвод, а тот уже ставится в трубу.
Если для монтажа воздушного клапана выбран горизонтальный участок, важно установить узел нужной стороной. Направление стрелки на корпусе агрегата должно совпадать с направлением движения сточных вод.
Обеспечиваем тщательную герметизацию всех стыков.
Снова подаем воду в систему, проводим заполнение всех сифонов. Сливаем бачок в туалете, проверяем работу клапана.

Правильно установленный клапан надежно устранит неприятные запахи и посторонние звуки из канализационной трубы.

Советы профессионалов

Вот несколько советов от профессиональных сантехников, которые следует учесть при монтаже:

При установке обратного клапана на пластиковые трубы в разрез трубы все места срезов требуется тщательно зачищать, чтобы не оставалось заусенцев. В дальнейшем оставленные заусенцы непременно станут местом скопления отходов, уносимых стоками, и будут приводить к засорению клапана.
Чтобы собирать раструбные соединения без усилий, на вставляемом конце стоит снять фаску.
Внимательно ознакомьтесь с инструкцией к купленному устройству, чтобы убедиться, что в его порядке установки отсутствуют специфические моменты.
По стоимости российские устройства могут оказаться в несколько раз дешевле заграничных аналогов, при том, что качество отличается не существенно. Но выбор здесь за потребителем.

Кроме того, мы рекомендуем посмотреть обучающее видео, наглядно представляющее этапы монтажа клапана:

Правильно установленный воздушный клапан в канализационной системе наладит ее работу, позволит избежать скачков давления и прорыва канализационных газов в квартиру. В квартире с установленным клапаном нет риска появления неприятных канализационных запахов даже при уменьшении потока воздуха через центральный стояк. Только не следует забывать, что аэратор, как и любое другое канализационное устройство, требует периодической ревизии и обслуживания.

stroyobzor.info

Воздушный клапан для канализации: установка, устройство

Добавить в закладки Версия для печати

Одной из неприятных особенностей работы водоотводящей системы является наличие в ней неприятных запахов. Обратный воздушный клапан для канализации является отличным способом решить эту проблему.

Что это такое

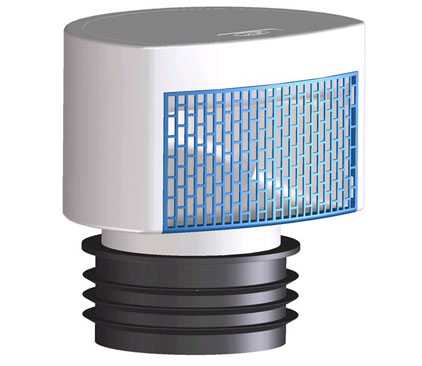

Воздушный клапан или аэратор – это устройство, предназначенное для сохранения в канализации определенного давления и отведения из неё неприятных запахов, образующихся газов, т. д. Многие домовладельцы с такими целями используют фановый вывод вентиляции, но он не решает проблему перепадов давления, из-за которых может нарушиться работа всей водоотводящей системы.

Клапан ДУ

Воздушный клапан является примером классического обратного мембранного устройства. Благодаря наличию гибкой перегородки, он препятствует проникновению канализационных запахов в помещение или наружную среду.

Принцип работы

По применению, существуют следующие виды клапанов:

Мембранные;
Цилиндрические;
Рычажные.

Мембранные производятся из ПВХ. Чаще всего они устанавливается на вход фановой трубы, которая подключается в качестве вентиляции к канализации. При перепадах давления мембрана изменяет свое положение. За счет этого, газы не могут просочиться через клапан обратно в канализацию. Нужно отметить, что такой аэратор будет работать только в том случае, если в фановую трубу есть доступ кислорода.

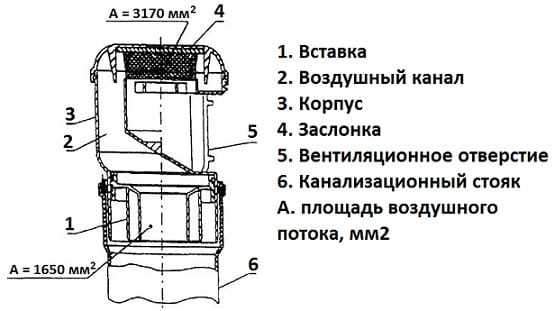

Конструкция воздушного клапана для канализации

Цилиндрические изготавливаются из стали или её сплавов. Они представляют собой конструкцию, визуально напоминающую запорный кран. Состоят из металлического корпуса с резьбой и крышки стандартного диаметра. Зачастую, это 110 мм, но есть и более экзотические модели. Крышка установлена на основании, при возникновении прямого давления она открывается, пропуская воду, стоки и т. д., после чего она возвращается в исходное положение. Благодаря тому, что она открывается внутрь, вероятность «возврата» стоков крайне мала. Это оптимальное решение для обеспечения защиты канализации в частом доме.

Видео: применение обратного воздушного клапана для канализации

Рычажный вариант часто используется в невентилируемых канализациях. Он состоит из металлического корпуса и подвижного рычага. Настраивается устройство вручную. Стоки движутся в направлении, которое предварительно задано стрелкой. Это удобно для проведения срочного ремонта.

Помимо этого, сейчас выпускаются вакуумные и автоматические клапаны. Отличаются они возможностью настройки рабочего процесса. Вакуумный работает без преднастроек – он открывает путь стокам в одном определенном направлении. Автоматический может изменять его в зависимости от потребностей.

Вакуумный клапан

По типу запорного механизма клапаны бывают:

Поворотные по конструкции похожи на пневматические запорные механизмы. В них контролирующим запором выступает золотник и рычаг. Крепятся на трубы путем врезки. Под воздействием стоков золотник проворачивается, благодаря чему вода уходит по стояку. Такая система считается очень надежной и долговечной;
Шаровый применяется исключительно на трубах небольшого диаметра. Скажем, умывальными или душевые кабинки. Здесь запорный механизм представлен металлическим шариком определенного размера. Для того чтобы сточные воды не возвращались. Шарик соединен с пружиной, контролирующей его работу;

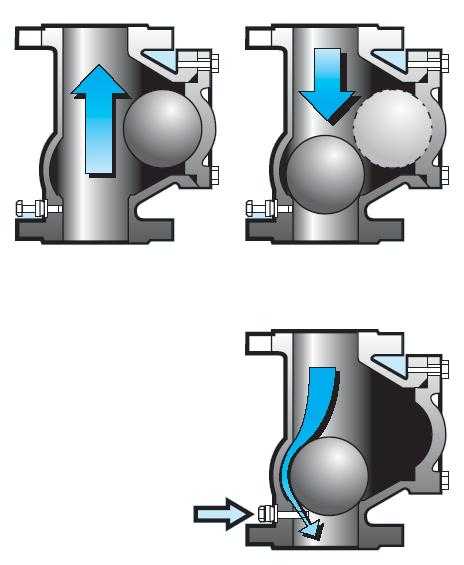

Принцип работы шариковой модели
Межфланцевый характеризуется небольшим размером и удобным способом монтажа. Он устанавливаются на трубу при помощи резьбы, поэтому могут использоваться как на металлических, так и на пластиковых отводах. Для вторых нужно использовать компрессионный фитинг. Запорным механизмом в этой конструкции выступает гибкая мембрана, которая изменяет свое положение в зависимости от напора сточных вод. Бывает двухсторонний и односторонний;
Подъемные идеально подходят для вертикального широкого стояка. Их принцип работы заключается в изменении положения вертикальной мембраны из ПВХ. Стоки воздействуют на неё снизу, поднимая запор. После этого возврат воды невозможен в связи с наличием вертикальных креплений.

Монтаж

Установить воздушный клапан 50 или 110 мм для канализации легко можно своими руками. Специалисты рекомендуют для бытовых целей использовать шариковые модели, т.к. они самые простые в монтаже, обслуживании и прочистке.

Правила монтажа:

Самая высокая точка слива должна находиться на минимально допустимой высоте – 100 мм;
Частным случаем является система канализации, проведенная в полу. Тогда клапан нужно установить минимум на 350 мм от пола. Это нужно не только для обеспечения эффективной работы устройства, но и для продления его срока действия;
Все клапаны очень чувствительны к перепадам температур. Для их долговечности и надежности нужно обеспечить среднюю температуру помещения, в котором они установлены, на уровне 20 градусов;
Для частных зданий, квартиры и подсобных помещений при наличии клапана нет необходимости подводить к канализации вентиляции;
Если схема монтажа аэраторов подразумевает, что будет ставиться несколько клапанов, то расстояние между ними не должно быть менее 1 метра.

Пошаговая инструкция, как производится установка воздушных клапанов для системы канализации:

В зависимости от типа установки, подготавливается труба. Она должна подрезаться и зачищаться на торцевых поверхностях от зазубрин. В пластиковый отвод вставляется фитинг;
Сначала нужно в раструб установить резиновую прокладку. Этот уплотнитель обеспечит герметичность монтажа. После этого монтируется клапан. Нужно отметить, что если нужно сделать монтаж по резьбе, то обходятся без прокладки. Вместо неё целесообразнее использовать сантехническую пленку;
В одну квартиру необходимо, по меньшей мере, 3 запорных воздушных клапана для внутренней канализации. По одному на каждый потребитель.

Каждый аэратор должен быть легко доступен для осмотра и необходимого ремонта. Чистку рекомендуется проводить каждый год работы.

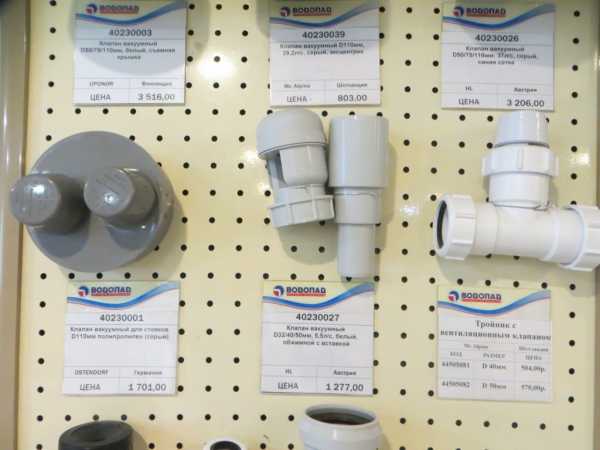

Обзор цен

Купить воздушные клапаны для канализации можно в магазине сантехнических приборов (например, Интерма, ТехноСток), цена зависит от типа устройства. Также в Москве и прочих крупных городах есть официальные представительства известных фирм-производителей.

Рассмотрим, какова стоимость различных аэраторов от известных производителей:

Наименование	Цена, у. е.
Wavin 110	57
HL Hutterer Lechner GmbH 110	58
Политек ДУ-110	3

www.kanalizaciya-stroy.ru

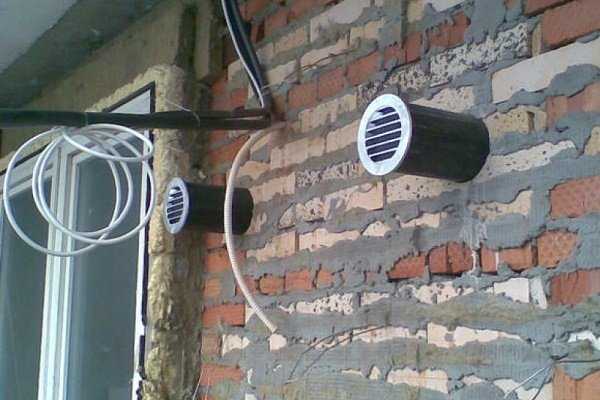

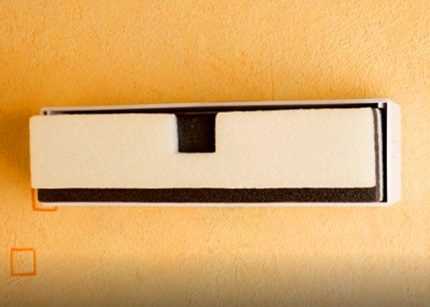

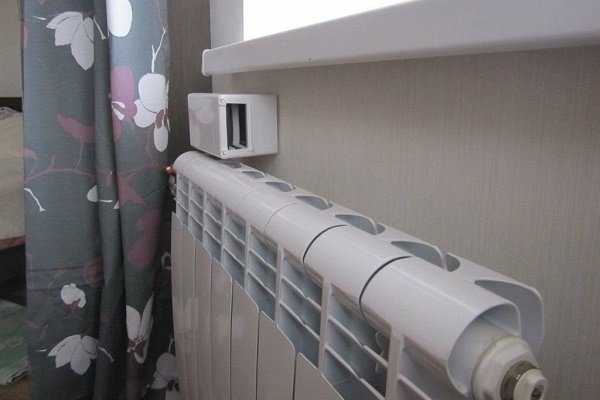

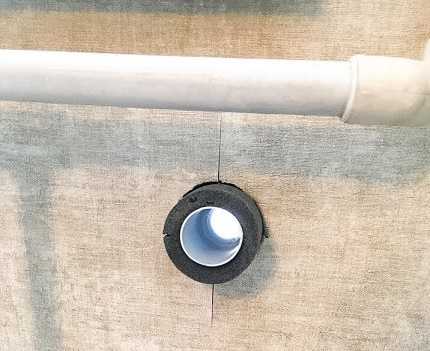

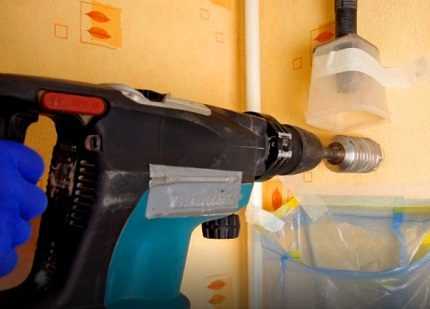

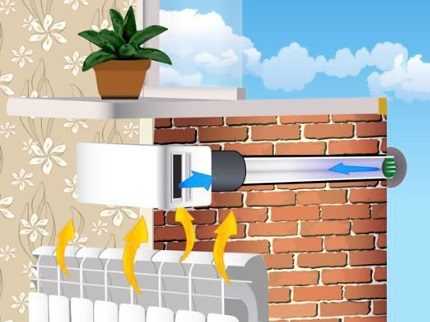

Приточный клапан в стену: монтаж вентиляционного устройства

В стремлении защитить дом от холода, шума, пыли и прочих негативных внешних воздействий человек герметизирует строительные конструкции. Наряду с усовершенствованием изоляционных характеристик снижается качество вентиляции – поступление чистого воздуха сокращается.

Проблему можно решить разными способами. Один из наиболее доступных и действенных методов – устроить приточный клапан в стене, обеспечив необходимый приток свежего воздуха.

Содержание статьи:

Задачи для стенового «приточника»

Основная функция приточного вентклапана – обеспечение поступления свежего воздуха в квартиру или дом.

Стеновой проветриватель нормализует микроклимат помещения, когда естественная вентиляция не справляется со своей задачей.

Необходимость установки вентиляционного клапана

С массовой заменой деревянных оконных блоков на ПВХ-изделия естественная вентиляция утратила свою эффективность – приток воздуха извне существенно сократился из-за герметичности современных конструкций. Скорость циркуляции воздушных потоков в замкнутом пространстве стремится к нулю, что крайне негативно сказывается на качестве микроклимата.

Первый признак недостаточности поступления воздуха – появление конденсата на окнах. Повышенная влажность способствует развитию микроорганизмов – плесени и грибков

Если не предпринять мер по улучшению вентиляции, то со временем незначительные неприятности, могут стать причиной более серьезных последствий:

Концентрация углекислого газа повышается, что плохо сказывается на самочувствии человека. Быстрая утомляемость, сонливость, головная боль, снижение работоспособности – результат нехватки кислорода.
Высокая влажность и отсутствие циркуляции воздуха – отличная среда для развития болезнетворных организмов. Споры плесени способны вызывать аллергические реакции или провоцировать появление бронхиальной астмы. В зоне риска – маленькие дети и лица с пониженным иммунитетом.
Вытяжная вентиляция работает неэффективно при низком притоке воздуха – неприятные запахи, загрязнения, вредные вещества не выводятся естественным путем.
В условиях постоянной высокой влажности быстрее изнашиваются конструктивные элементы здания.

Работа окна в режиме проветривания способна решить перечисленные проблемы, но вместе с тем сводятся на нет основные преимущества «пластикового» остекления: тепло- и шумоизоляция.

Стеновой «приточник» нормализует движение воздушных масс в помещении. При нормальных условиях (перепаде давления 10 Па) большинство моделей пропускают порядка 25-30 куб.м/час, что соответствует требованиям санитарных норм

Конструкция и принцип работы

Конструкция клапана приточной вентиляции довольно примитивна. Прибор состоит из цилиндрического корпуса, диаметр которого составляет 6-14 см. Внутри клапана находится тепло- и шумоизоляция, а также фильтр.

Модели разных производителей внешне могут выглядеть по-разному. Некоторые «приточники» оснащаются дополнительными элементами и функционалом. Например: температурным датчиком, регулировкой влажности, вентилятором, системой дистанционного управления

Отдельные элементы типовой конструкции клапана выполняют следующие функции:

Воздуховод. По трубе воздушные массы поступают снаружи в помещение. Диаметр воздуховода во многом определяет производительность приточного клапана. Как правило, этот элемент изготавливается из пластика.
Вентиляционная решетка. Размещается с внешней стороны стены и предназначается для защиты внутренних элементов прибора от мелких животных, попадания осадков и мусора. Оптимальный материал изготовления – алюминий. В некоторых моделях предусмотрена антимоскитная вставка из полимерных нитей.
Тепло-шумоизоляционная вставка. Проходит через весь воздуховод и предохраняет стену от промерзания, обеспечивая снижение уличного шума.
Фильтрующий элемент. Очищает поступающий воздух от пыли.
Декоративная крышка. Устанавливается с внутренней стороны стены. Пластиковый оголовок снабжается ручкой для регулировки воздушного потока.

Многие производители оборудуют клапан уплотнительным кольцом с заслонкой. Обе детали размещаются с внутренней стороны стены и сдерживают порывы ветра.

С помощью проветривателя можно управлять воздухообменом, принудительно нагнетая или подавляя циркуляцию воздушных масс. При правильном размещении клапана сквозняки не возникают

Система функционирует по простому принципу. Воздух, проходя через решетку и фильтр, очищается, перемещается по тепло-шумоизоляционному каналу и немного прогревается. В ограниченном пространстве трубы скорость воздушного потока снижается, он поступает в регулируемую заслонку, а затем сквозь технологические отверстия – вовнутрь помещения.

Вентиляция может осуществляться непрерывно при закрытых окнах. При этом помещение охлаждаться не будет. Однако для нормальной циркуляции воздуха должны выполняться следующие условия:

наличие исправной вытяжки;
движение воздушных масс даже при закрытых дверях внутри помещения – надо предусмотреть зазор между полом и дверью в 1,5 см или обустроить вентиляционные решетки.

Работу вытяжки можно проверить экспериментальным путем. Открыть форточку и поднести к решетке тонкую бумагу. При хорошей тяге лист притянется к вентиляционному каналу.

Если лист не удерживается на решетке, значит вентиляция нуждается в чистке. В теплое время года воздух очень «тяжелый» и проверить исправность естественной вентиляции не получится

Аргументы «за» и «против»

Стеновой приточный клапан, как и любой другой прибор, обладает несомненными достоинствами и недостатками. Аргументы в пользу проветривателя:

Снижается частота открывания/закрывания окна. Это продлевает срок службы оконной фурнитуры и экономит время.
Мощность вентиляционных клапанов, установленных в стене, превышает производительность оконных «приточников» и может достигать 60-70 куб.м/ч.
Устройство частично устраняет загрязнения и фильтрует уличный воздух.
Возможность регулирования воздушного потока исходя из сезона и потребности конкретного дома.
Прибор имеет компактные размеры – внутренняя коробка практически незаметна на стене, ее можно спрятать за шторой.
По сравнению с обычным проветриванием через окно, работа стенового клапана не сопровождается теплопотерями.
Приточное устройство повышает эффективность вытяжки – влажный отработанный воздух удаляется быстрее.

Функционирование системы осуществляется автономно – клапан работает за счет разниц давлений на улице и в помещении.

Вентиляционный клапан стоит относительно недорого. При желании простейшую модель прибора получиться изготовить из доступных материалов своими руками

Отрицательные моменты использования приточного оборудования:

необходимость проделывания в стене сквозного отверстия – целостность конструкции некоторым образом нарушается;
несоблюдение технологии монтажа чревато промерзанием стены или воздуховода;
при сильных морозах приточная вентиляция может привести к понижению температуры внутри помещения.

Некоторые отказываются от установки стенового клапана из-за необходимости сверления конструкции. Работа требует от исполнителя определенных навыков. Для обеспечения эффектного проветривания фильтр устройства следует регулярно очищать от скопившегося мусора.

Галерея изображений

Фото из

Вентиляционный стеновой клапан необходим для формирования стабильного воздухообмена в помещениях с герметичными оконными конструкциями и "не дышащей" отделкой

Небольшое по габаритам устройство, состоящее из регулятора воздушного потока, корпуса в виде трубы, фильтров и изоляционных приспособлений, обеспечит поставку в комнату чистого воздуха в требующемся объеме

Часть клапана, расположенная внутри помещения выполнена в виде неброской детали с не влияющей на стиль дизайна нейтральной окраской

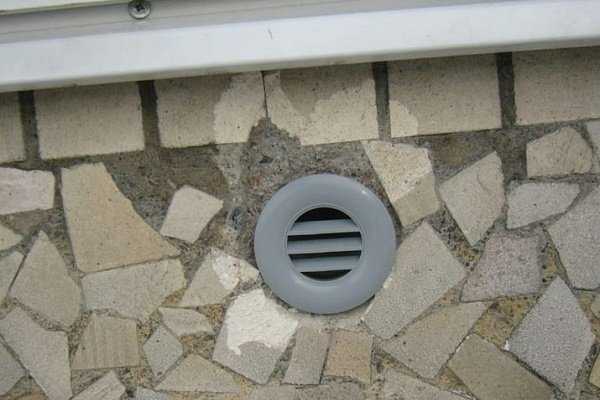

Основная часть стенового вентиляционного клапана устанавливается в толщу стены. С внешней стороны видна только решетка, защищающая от птиц, насекомых, пыли

Конструктивно внутренние составляющие вентиляционных устройств могут различаться. В их ряду есть модели с подогревом и увлажнением подаваемого в комнату воздуха

В регионах с преобладанием низких температур стеновые клапаны монтируют с помощью кожухов с утеплителем

Если дом обустраивают вентилируемым фасадом, наружную часть выводят заподлицо с будущей поверхностью фасада

Стеновые клапаны не выделяются на фоне обшивки дома, если у владельцев не было желания подчеркнуть детали экстерьера

Стеновое вентиляционное устройство

Устройство стенового клапана

Крышка клапана в помещении

Вентиляционный клапан в собранном виде

Вариант стенового клапана над радиатором

Кожухи с теплоизоляцией для стенового клапана

Стеновые клапаны в устройстве вентилируемого фасада

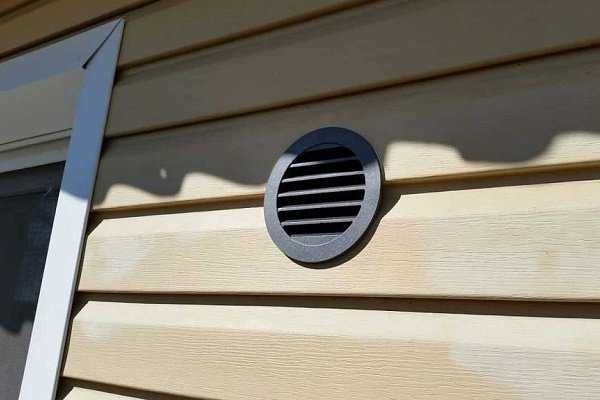

Вентиляционный клапан и обшивка сайдингом

Параметры выбора встраиваемого проветривателя

Прежде чем покупать приточный клапан, необходимо сравнить главные параметры разных моделей:

производительность устройства;
допустимую температуру эксплуатации;
длину и диаметр воздуховода;
способ управления;
уровень шумоизоляции;
компанию производителя.

Мощность «приточника». В среднем стеновые клапаны выдают объем свежего воздуха до 40 куб.м в час. При определении оптимальной производительности стоит учитывать объем помещения, его назначение и количество проживающих людей.

Для жилой зоны норматив воздухообмена составляет 3 куб.м/час из расчета на один квадратный метр площади дома. Если в квартире три и более комнаты, то придется устанавливать несколько клапанов

Температура эксплуатации. Производители указывают диапазон рабочих температур. Выбор модели зависит от климатических условий конкретного региона. Если вентиляционный клапан для «теплой» местности использовать в условиях морозной зимы, то на нем может постоянно образовываться конденсат. Замерзшая жидкость образует ледяную пробку, и работа приточного канала заблокируется.

Габариты воздуховода. Длина трубы подбирается исходя из ширины стены. Диаметр канала задает пропускную способность клапана – чем он больше, тем производительней прибор. При выборе размера и формы воздуховода надо ориентироваться на место установки «приточника».

Если клапан будет монтироваться под окном, необходимо замерять расстояние между радиатором отопления и подоконником. Декоративная решетка должна без проблем умещаться в этой зоне

Способ управления. На рынке представлены ручные и автоматизированные модели. Первые доступны по цене, интенсивность проветривания регулируется ручным переключателем.

Автоматизированные приборы оснащены гигростатом – прибором, контролирующим уровень влажности в помещении. Пользователь самостоятельно задает показатель влажности (40-60%) и если эта величина поднимется выше, то заслонка клапана откроется. После нормализации влажности – подача воздуха с улицы приостановится.

Уровень шумо – и теплоизоляции. При встраивании вентиляционного клапана в толстую стену крайне желательно наличие шумоизолирующей вставки. Базовая теплоизоляция предусмотрена во всех моделях, однако для северных регионов лучше выбрать устройство с дополнительным утеплительным кожухом.

Дополнительная теплоизоляция минимизирует риск промерзания вентиляционного канала при сильных морозах, обеспечивая бесперебойную работоспособность системы круглый год

Компания производитель. На рынке вентиляционного оборудования представлены стеновые клапаны зарубежных и отечественных фирм. Положительную оценку потребителей получили следующие бренды и марки: Flakt Woods (Riv, Kiv125), Вентс (ПС100), Aereco (EHT, EFT), Helios (ZLE100, ZLA 80-160), Домвент и др.

Гигромеханический стеновой приточный клапан Aereco EHT зависимо от уровня влажности в помещении выдает объем воздуха от 5 до 40 куб.м/ч

Технология монтажа приточно-стенового клапана

Процесс установки прибора достаточно прост, но для работы потребуется специализированное оборудование. Важно правильно выбрать место монтажа и соблюдать алгоритм действий.

Определение оптимального места установки

При выборе комнаты для установки стенового «приточника» следует руководствоваться следующими правилами:

Монтаж предпочтительно осуществлять в несущей стене.
В многоквартирном доме клапан лучше устанавливать с выходом наружной части на балкон или лоджию.
Обустраивать приточную вентиляцию нежелательно на стене здания, выходящей в сторону автомобильной дороги и промышленной зоны.

Не рекомендуется использовать стеновой клапан в помещениях с высокой степенью влажности – зимой высок риск обмерзания прибора. Как вариант, можно применять «приточники» с функцией подогрева.

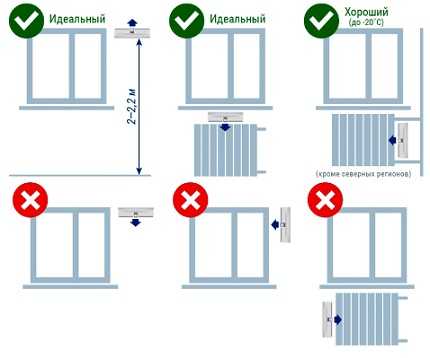

Определившись со стеной, надо выбрать оптимальное место для врезки клапана. Наиболее удачными считаются участки:

между подоконником и батарей – приточный воздух нагревается от прибора отопления и распределяется по дому;
вверху оконного проема (2-2,2 м) – воздушные массы попадают в теплую среду, прогреваются до комфортной температуры и опускаются вниз.

В обоих случая стеновой клапан получится скрыть за шторой.

При установке проветривателя вверху от окна, надо выдержать расстояние между откосом и прибором минимум 30 см – это снизит вероятность промерзания вентканала

Необходимые инструменты и материалы

Для врезки приточного клапана в стену понадобятся:

стационарный бур или мощный перфоратор с алмазной коронкой, диаметр которой должен быть немного больше размера воздуховода;
промышленный или бытовой пылесос – особенно актуально, если монтаж выполняется в «чистой» зоне, где ремонт уже завершен;
монтажная пена;
штукатурная смесь;
строительный нож;
фигурная отвертка;
инструменты для разметки: измерительная рулетка, строительный уровень, карандаш.

Монтаж проветривателя – пыльная и шумная работа. Поэтому надо использовать средства индивидуальной защиты: перчатки, очки, строительные наушники и респиратор с фильтром от пыли.

Для установки вентиляционного клапана с бризером, устройством с очисткой и подогревом воздушной массы, потребуется установка алмазного бурения, т.к. обычная дрель не сможет пробурить отверстие достаточного диаметра:

Галерея изображений

Фото из

Шаг 1: Разметка перед формированием отверстия для установки приточника

Шаг 2: Расположение бурового станка с требующимся уклоном

Шаг 3: Удаление пыли из пробуренного отверстия

Шаг 4: Установка в отверстие кожуха клапана с решеткой

Последовательность выполнения работ

Весь технологический процесс можно разделить на несколько основных этапов.

Этап 1. Подготовка стены. Если здание облицовано навесными панелями, то их необходимо временно демонтировать. С внутренней стороны стены нанести разметку под бурение – приложить основание клапана и отметить контур карандашом. Желательно организовать удаление пыли.

Малярной лентой зафиксировать полиэтиленовый пакет и пластиковую емкость. Сверху к «ловушке» подсоединить шланг пылесоса – образующая при сверлении пыль будет поступать в мусоросборник

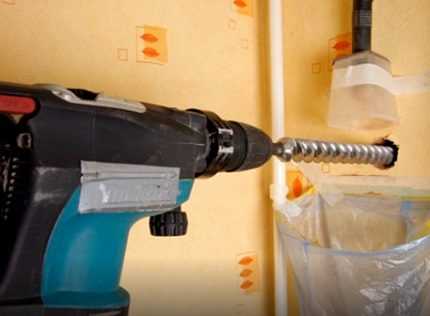

Этап 2. Бурение отверстия. Используя алмазную коронку или бур выполнить стартовое бурение на глубину 7-10 см. Отколовшиеся фрагменты бетона убрать, в центре зубилом выбить насечку для более устойчивого позиционирования бура. Весь канал необходимо делать под небольшим уклоном наружу, чтоб предотвратить попадание влаги вовнутрь помещения.

Во время бурения рабочую область периодически надо увлажнять – эта мера уменьшит пылеобразование и обезопасит инструмент от перегрева

Этап 3. Очистка канала. В прорубленный паз вставить шланг пылесоса и удалить из отверстия всю пыль.

Этап 4. Монтаж теплоизоляции. Для размещения дополнительного слоя тепло- и звукоизоляции может понадобиться расширение отверстия. Точные размеры канала зависят от типа утеплителя.

Оптимальный теплоизолятор для стенового клапана – вспененный полимерный материал. Он не теряет своих качеств в условиях высокой влажности

Этап 5. Установка гильзы. В канал с теплоизолирующим кожухом поместить трубку воздуховода, продвигая ее ввинчивающими движениями наружу.

Этап 6. Монтаж корпуса и крышки. С внешней стороны стены закрепить защитную решетку. Изнутри нанести разметку под установку корпуса, просверлить отверстия, забить пластиковые дюбеля и зафиксировать панель на стене.

После того, как корпус закреплен, монтируется заслонка, регулирующая воздушный поток, и протипылевой фильтр. Заключительный этап – установка крышки

Обслуживание вентиляционного клапана

Приточное устройство необходимо регулярно чистить. В условиях мегаполиса выполнять чистку внутренних элементов необходимо дважды в год – пыль, мелкие частицы грязи и копоть от автомобильных газов оседают на фильтре прибора.

Очищать клапан лучше в теплую безветренную погоду, чтобы через отверстие в стене не задувал холодный воздух. Необходимо снять крышку с внутренней стороны прибора, извлечь фильтрующий элемент и шумоизоляцию.

Если фильтр и шумобарьер изготовлены из синтетики, то их достаточно промыть в мыльной воде, высушить и установить обратно

Канал воздуховода тоже нуждается в очистке – его надо пропылесосить. Если приточник установлен на первом или цокольном этаже, то можно снять защитную решетку со стороны улицы и выдуть мусор наружу пылесосом.

Выводы и полезное видео по теме

Видео ролик о необходимости установки, конструктивных особенностях и принципе работы приточного стенового клапана:

Пошаговая инструкция по монтажу вентканала «Домвент»:

Для врезки «приточника» в стену придется распилить наружную стену дома. При всей трудоемкости поставленная задача технически проста. Имея в наличии инструмент для бурения, владелец квартиры или дома сможет установить клапан самостоятельно.

sovet-ingenera.com

обратный воздушный клапан для канализации, монтаж и установка своими руками, фото и видео примеры

Содержание:

1. Причины возникновения канализационных запахов 2. Устройство и принцип работы воздушного канализационного клапана 3. Установка воздушного клапана 4. Достоинства воздушных клапанов для канализации

Канализация в многоквартирных домах и в частных домах обычно выполняется по похожему принципу: все стоки своим ходом попадают в стояк, а уже оттуда по системе транспортируются в место сбора отходов. При этом существует определенная вероятность того, что канализационный запах поднимется через сантехнические приборы прямо в жилое помещение, тем самым создав крайне некомфортную ситуацию. Чтобы избежать такой проблемы, домовладельцы применяют воздушный клапан на канализацию.

Кроме того, вся современная сантехника оснащается гидрозатворами, которые представляют собой изогнутый элемент конструкции, где все время находится небольшое количество воды, препятствующей распространению запаха по всему дому.

В многоквартирных зданиях стояк канализации выводится на крышу и обеспечивает вентиляцию, поэтому его в таком случае могут называть фановой трубой (подробнее: "Вентиляционный клапан для канализации - предназначение и принцип работы"). Высота такой трубы должна быть не менее 1 м, а ее отверстие закрывается дефлектором, чтобы предотвратить попадание внутрь различных веществ.

Причины возникновения канализационных запахов

Если канализация работает нормально, трубопровод заменен, но различные «ароматы» иногда прорываются наружу, то одной из вероятных причин является одновременный смыв большого количества воды. Связь между этим событиями объясняется очень просто: резкое появление воды в трубопроводе создает разрежение, из-за которого вода уходит из гидрозатворов. В результате канализационным газам ничто не мешает проходить в дом.

Для борьбы с этим явлением стояк здания переносится на крышу. Все могло бы быть хорошо, но и в таком случае возможны проблемы: например, если стояк замерзнет зимой, или если он изначально был смонтирован неверно. В любом случае, решить проблему позволит установка воздушного клапана на канализацию, разработанного именно для этих целей.

Устройство и принцип работы воздушного канализационного клапана

Обратный воздушный клапан для канализации состоит из нескольких деталей:Воздушные канализационные клапана производятся с двумя размерами впускных и выпускных патрубков:

110-миллиметровые устройства предназначены для установки в общих стояках канализации;
50-миллиметровые механизмы работают только с отдельными элементами сантехники.

Принцип действия конструкции выглядит таким образом. Вода, попадающая в стояк, создает разрежение. Величина разрежения зависит от количества потребителей, одновременно спустивших воду: например, в многоэтажных домах этот показатель может достичь очень больших значений. Во время данного процесса давление в системе поднимается, а потом опускается, причем все это происходит за крайне короткий промежуток времени. При отсутствии вентиляции общей трубы, шток воздушного клапана открывается, обеспечивая подачу воздуха из атмосферы в стояк. Приведя давление в норму, шток возвращается на исходную позицию и ждет следующей возможности проявить себя. Получается, что воздушный клапан не только регулирует давление в канализационной системе при необходимости, но и следит за этим показателем постоянно. Кроме того, клапан обеспечивает надежную защиту гидрозатворам, поскольку отсутствие разрежения не позволит системе забрать воду, находящуюся в этих участках. Таким образом, попадание неприятных запахов в жилое помещение будет предотвращено.

Установка воздушного клапана

Монтаж воздушного клапана для канализации осуществляется довольно просто, и общий алгоритм будет описан ниже. Во-первых, клапан можно установить на чердаке или в самом здании. Существует два принципиальных способа установки, один из которых заключается в установке единственного клапана на целый стояк, а второй подразумевает монтаж нескольких устройств, по одному на каждую единицу сантехники.

Во-вторых, устанавливать клапан канализационный воздушный нужно хотя бы на 15 см выше, чем подсоединен расположенный выше всех сантехнический прибор. Это правило нужно выполнять, чтобы устройство в случае возникновения чрезвычайной ситуации не попало под волну стоков. Кроме того, клапан канализационный воздушный не может работать, если температура окружающей среды находится ниже нулевой отметки: шток или мембрана могут просто примерзнуть к корпусу, и работа клапана сойдет на нет.

Достоинства воздушных клапанов для канализации

Воздушные клапаны имеют ряд положительных качеств, за которые их и ценят многие домовладельцы. Конечно, самым главным преимуществом является защита водяных затворов от разрежения, что предотвращать попадание коллекторных запахов в дом. Но клапан может и существенно удешевить систему, поскольку нормативные акты требуют наличия отдельного трубопровода для обеспечения системы воздухом, а представленное устройство позволяет обойти это правило. К тому же, можно установить воздушный клапан для канализации своими руками, что даст возможность не платить за услуги сантехника.

Если не выводить верхний край стояка на крышу, то можно сэкономить еще и на кровельных работах, да и качество покрытия от этого выиграет. К тому же, наличие фановых труб не обеспечивает достаточно эффективной работы, особенно в условиях высоких нагрузок, которые увеличиваются с каждым днем: на сегодняшний день даже в одном доме может находиться около десятка сантехнических устройств, каждое из которых работает с канализацией.

Заключение

Клапан канализационный воздушный может сохранить комфорт в доме, не пуская в него лишние и совершенно ненужные запахи. Установка данного механизма позволяет сохранить часть финансов и улучшить качество здания в целом, поэтому клапаны можно рассматривать только с положительной стороны.

kanalizaciyadoma.com
