Оголовок для скважины своими руками: как сделать, установка

Изготавливать оголовок для скважины своими руками не всегда целесообразно – купить готовое изделие с гарантированной герметичностью и высокой надежностью не представляет сложности. Тем не менее, интересно ознакомиться с технологией самостоятельного изготовления будет полезно на тот случай, если приобретение заводского оголовка будет по какой-то причине невозможно. Также важно знать, как его правильно установить, независимо от того, готовую или самодельную модель вы решили использовать.

До начала детального рассмотрения устройства и способа изготовления оголовка следует подчеркнуть, что этот элемент необходим для корректной работы системы водоснабжения. Ненадежное обустройство устья повышает риск порчи насосного оборудования и засорения скважины, может привести к необходимости сложных и дорогостоящих ремонтных работ.

Оголовок обсадной трубы скважины закрывает выходное отверстие и выполняет целый ряд функций:

предотвращает попадание в чистую воду скважины грязных потоков жидкости (например, талых вод),
защищает обсадную трубу от попадания частиц грунта, камней, мелких животных,
снижает риск замораживания скважины,
удерживает трос насоса и питающий кабель,
значительно усложняет хищение оборудования и таким образом минимизирует его вероятность.

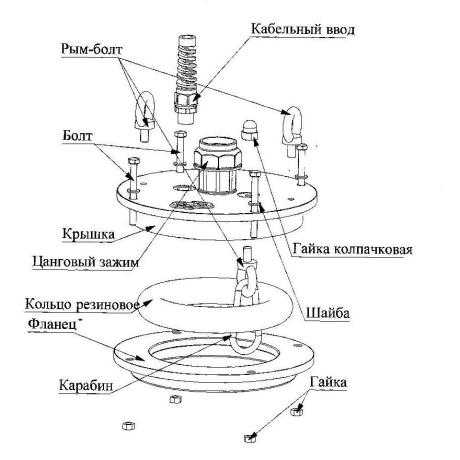

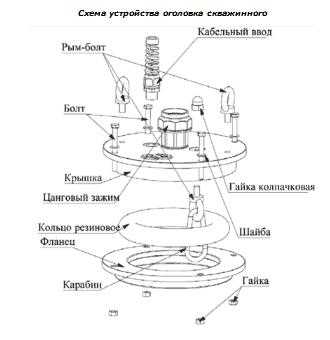

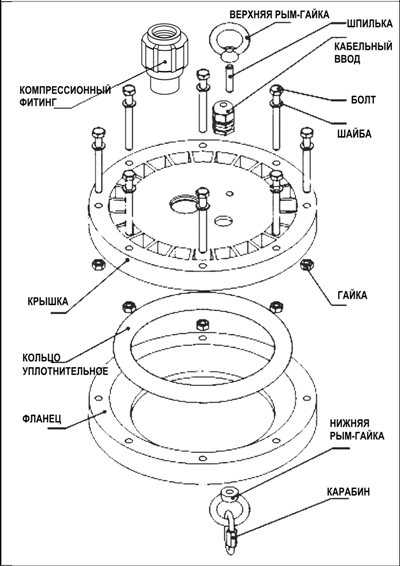

На фото схема устройства скважинного оголовка

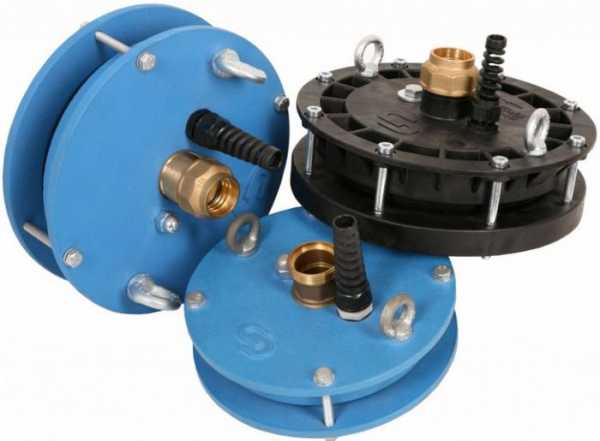

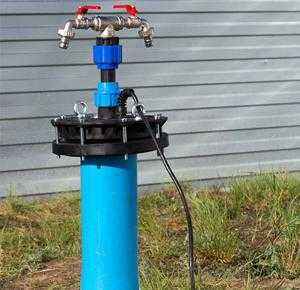

Заводские оголовки могут быть:

Пластиковыми – такие модели хорошо подходят для неглубоких скважин и используются при весе закрепленного оборудования до 200 кг.

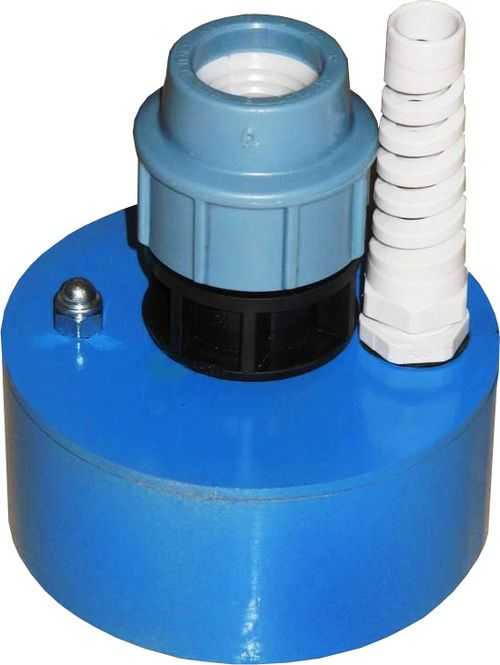

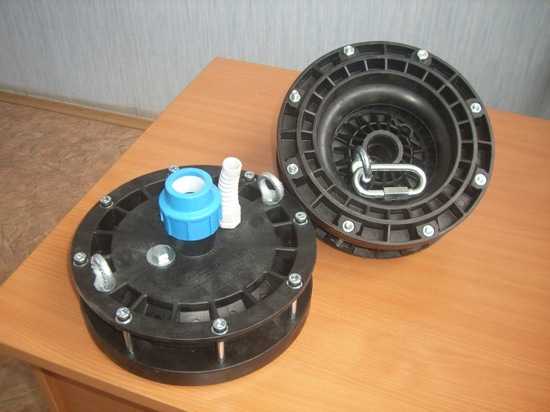

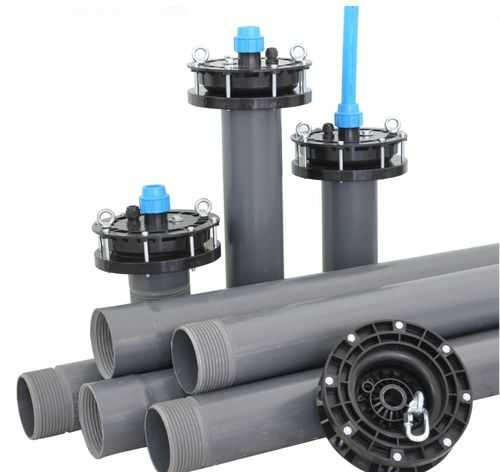

Оголовок из пластика

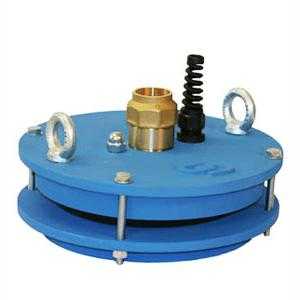

Металлическими – заводские конструкции обычно производятся из чугуна или стали и способны выдерживать до 500 кг, при самостоятельном изготовлении можно использовать более легкий и податливый алюминий.

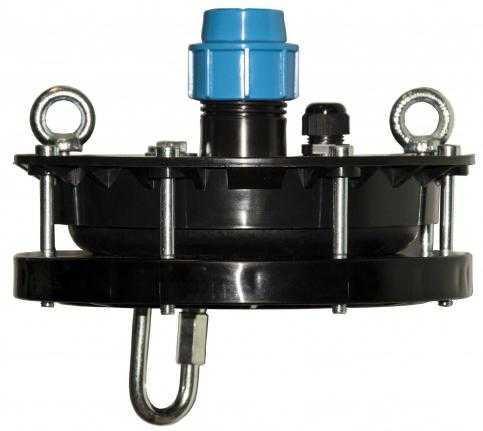

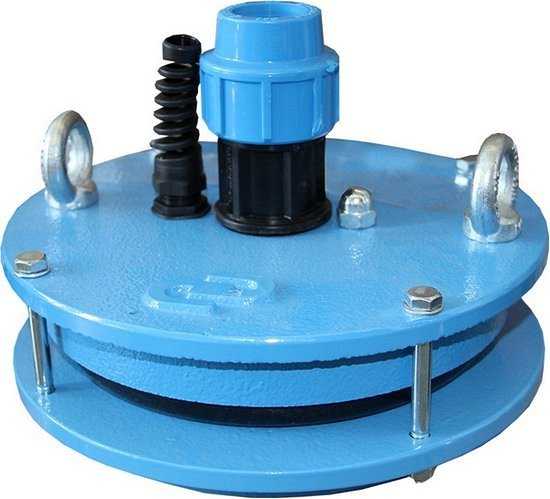

Металлический оголовок

Если вы покупаете заводской оголовок для скважины на пластиковую трубу или трубу из стали, узнать его основные технические характеристики можно по маркировке, которая выглядит следующим образом:

X-X1 – диапазон диаметров обсадных труб, для которых подойдет изделие,

Y – диаметр переходника для подключения труб водоснабжения.

К стандартной маркировке может добавляться после цифр литера П, указывающая на материал, из которого изготовлено изделие – пластик. Отсутствие буквенного обозначения говорит о том, что оголовок выполнен из металла.

Установка оголовка скважины не сложна, но требует внимания и аккуратности. Обязательное условие – равномерно затянутый крепеж, причем усилие затягивания должно быть достаточным для обеспечения герметичности, но не чрезмерным, чтобы избежать деформации конструкции.

Монтаж оголовка можно разделить на несколько этапов.

Подготовка обсадной трубы. Ее потребуется подрезать, если необходимо скорректировать длину. Подрезка необходима, если плоскость имеющегося среза не перпендикулярна оси трубы. Перед установкой оголовка края трубы зачищают, устраняя заусенцы и неровности. Металлические края грунтуются и покрываются краской с антикоррозионным действием. Приступать к следующему этапу до полного высыхания всех слоев нельзя.
Оснащение подготовленного конца трубы фланцем. После установки самого фланца требуется надеть уплотнительное кольцо. Герметичный оголовок скважины требует максимально плотного прилегания, поэтому кольцо должно надеваться с определенным усилием. Для упрощения выполнения этой операции можно использовать смазку (солидол или машинное масло).
Фиксация насосного троса. Карабин для его фиксации находится под крышкой оголовка. При закреплении подсоединяется шланг (пластиковая труба) к насосу, другой конец которого фиксируется на крышке оголовка. Для надежной установки трос должен быть защищен пластиком от коррозии. Крепежные элементы выбираются нержавеющими. В это же время выполняется подводка питающего кабеля через отверстие в оголовке. Зажим кабельного ввода ослабляется для возможности свободного скольжения.

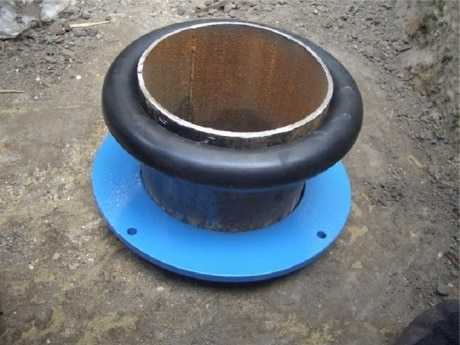

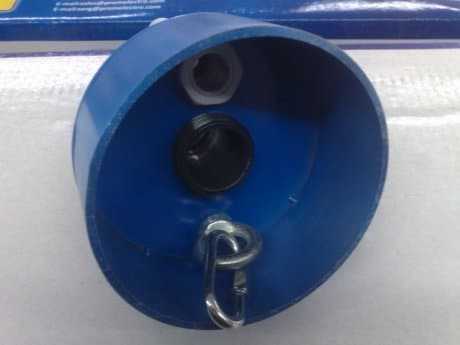

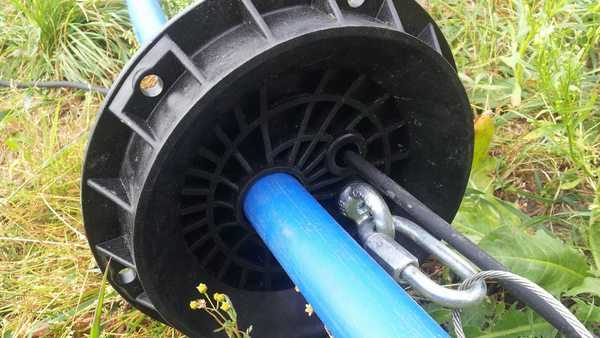

Крышка оголовка готова к установке на обсадную трубу

Установка насоса. Агрегат крепится к тросу и спускается на необходимую глубину до натяжения троса.

Монтаж крышки. При установке оголовка для скважины своими руками важно обеспечить герметичность и плотность прилегания крышки. Для этого потребуется выбрать правильное геометрическое положение (без смещений и сдвигов), выровнять крышку относительно фланца так, чтобы отверстия для болтов полностью совпадали. Вставив болты, наживляют гайки, поле чего затягивают крепления (желательно понемногу затягивать все поочередно, повторяя цикл до достижения результата, поскольку полный зажим одного болта при свободном положении остальных приведет к перекосу).

Как сделать оголовок скважины самостоятельно? Для этого потребуется вырезать фланец и крышку из листового металла. Легче всего работать с алюминием, но если устанавливаемое оборудование весит более 200 кг, лучше предпочесть листовую сталь. Чугун для самостоятельного изготовления подходит меньше всего. Также вам понадобится уплотнительное кольцо из резины или паронита.

Внутренний диаметр фланца должен быть незначительно (на 1-2 мм) больше внешнего диаметра обсадной трубы. Вырезать деталь из листа (толщина от 10 мм) в домашних условиях можно разными способами:

при помощи сварочного аппарата,
высверливая по разметке отверстия и выпилив затем заготовку.

В обоих случаях потребуется дополнительная обработка (выравнивание) краев.

Устройство оголовка для скважины предполагает прочность и герметичность конструкции, поэтому лучше всего фиксировать фланец на трубе при помощи сварки.

По окружности фланца выполняются крепежные отверстия. Минимальное допустимое количество (4 шт.) не обеспечит высокой герметичности и надежности крепления, поэтому лучше предусмотреть наличие 6-8 соединительных болтов.

Крышка оголовка аналогичным образом вырезается из листа металла. В ней необходимо выполнить технологические отверстия для ввода насосного трубопровода и питающего кабеля. Вводные отверстия оснащаются переходниками и прижимными болтами. Диаметр основного отверстия в крышке выполняется под размер штуцера водоотводящей трубы. Штуцер приваривается к крышке. Крышку также оснащают тремя рым-болтами. Два из них служат по прямому назначению – с их помощью поднимают изделие при демонтаже. Они устанавливаются классическим способом. Третий рым-болт ставится в обратном положении и «смотрит» в обсадную трубу. Он используется для крепления троса. Крепежные отверстия крышки должны соответствовать находящимся на фланце. Чтобы конструкция оголовка скважины в целом была более надежной, рекомендуется не размечать и высверливать крепежные отверстия по отдельности на фланце и на крышке, а соединить элементы струбциной и выполнить сквозное сверление. Такая технология даст максимальное совпадение.

Никаких сложностей с тем, как установить оголовок на скважину, не возникнет. Принцип выполнения и основные этапы монтажа аналогичны описанной выше работе с заводскими изделиями. Перед установкой следует аккуратно и точно вырезать уплотнительное кольцо.

Скважинный оголовок частично защищает источник от замерзания, но не является абсолютной гарантией, особенно, если в конкретном регионе бывают сильные морозы. Защиту от холода можно организовать различными способами.

Самый простой способ подходит для теплоизоляции скважин с сезонным использованием (на даче). Короб собирается из подручных материалов (досок, фанеры, прессованных плит и пр.) и устанавливается поверх устья скважины с оголовком. Внутрь засыпается любой материал с хорошими теплоизоляционными качествами – от сухих листьев и соломы до гранул пенопласта.

Вариацией этого сооружения, подходящей для круглогодичной эксплуатации скважины может стать короб из кирпича, досок или другого материала с утепленными стенками, установленный стационарно. Такой короб больше подходит для регионов с мягким климатом, без сильных морозов.

Утепление оголовка скважины с помощью кессона – оптимальный и самый надежный вариант. Кессон представляет собой емкость или «колпак», закрывающий устье с оголовком. Сооружение может быть выполнено из металла или полимерного материала. Преимуществом первого варианта является высокая прочность, второго – отсутствие необходимости в гидроизоляции.

Внутри кессона можно установить и дополнительное оборудование – датчики, приборы контроля, фильтры, систему автоматического управления и гидроаккумулятор.

Кессон целесообразно устанавливать на скважинах с приямками глубиной около 2 м.

vizada.ru

Оголовок для скважины своими руками: конструкция и монтаж

К сожалению, не каждый хозяин загородного дома может похвастаться наличием центрального водоснабжения. В таком случае, для обеспечения своего жилища бесперебойной подачей воды, хозяева вынуждены прокладывать собственный водопровод. На сегодня наиболее приемлемым вариантом такого источника, несмотря на дороговизну работы, является скважина, которая в обязательном порядке должна быть закрыта. Идеальным вариантом для этого является оголовок для скважины своими руками.

Основное назначение оголовка — защита скважины от попадания посторонних предметов

Вторым менее распространенным способом обеспечения индивидуального водопровода является колодец. Однако он имеет ряд своих недостатков, которые влияют на качество поставляемой воды.

Меньший объем запаса воды.
Вода содержит большое количество примесей и инородных загрязнителей.

Именно по этим причинам бурение скважин является наиболее правильным и рациональным решением. После того как скважина уже пробурена, встает вопрос о дальнейших действиях.

Необходимо определить, как защитить скважину от проникновения мусора, пыли и других осадков в нее. На самом деле для решения этого вопроса существует масса способов решения, однако, наиболее эффективным является установка оголовка для скважины.

Преимущества установки

Оголовок на скважину – это наиболее простое приспособление для оформления верхушки скважины, который напоминает визуально колпак. Оголовок устанавливается на верхнюю часть скважины и является защитой от проникновения внутрь различного рода инородных тел. В центральной части оголовка расположено отверстие для подсоединения водопроводной трубы и рядом отвод для кабеля.

Схема конструкции устройства

Достоинства монтажа современной защиты:

Простота установки не требует работы сварочного аппарата.
Обеспечение герметичного соединения с трубой. Отсутствие проникновения любого потустороннего предмета или жидкости.
Простота обслуживания.
Эстетический вид.

Главное назначение и устройство защиты

Использование оголовка для скважин позволяет решить ряд задач:

Создать надежную преграду для проникновения мусора и наружных вод.
Герметизировать устья скважины и обустройство монтажной площадки для водопроводной системы.
При обустройстве герметизации с самоизливом оголовок выдерживает напор самой скважины и в некоторых случаях не требует использования насосного оборудования.
Увеличить производительность не особо глубоких скважин при помощи создания разряжения во время работы насоса.

Устройство для защиты скважини

Современная модель оголовка состоит из 3 основных частей:

Уплотнительного кольца. Используется в качестве герметизатора для устья скважины;
Крышки. Является своего рода «переходником» между водопроводной трубой и самой скважиной;
Фланца. Служит для крепления крышки на обсадную трубу.

Разновидности

На сегодняшний день на рынке строительных материалов представлено 3 вида различных оголовков:

Чугунные. Являются наиболее дорогими изделиями, однако, и самыми надежными. Такие покрытия можно устанавливать на самые глубокие скважины и любого типа насосы с достаточно длинными шлангами. Такое изделие способно выдержать нагрузку до 500 кг, достаточно долго эксплуатируется.
Стальные. Такие оголовки и в большинстве своем имеют схожие характеристики с чугунными, исключением являются только стоимость, срок эксплуатации.
Пластиковые. Являются наиболее дешевым вариантом, максимальная нагрузка которого находится в пределах 200 кг.

Помимо материала изделия оголовки различаются между собой диаметром обсадных труб, на которые их монтируют, и подключаемой трубы.

Осуществляя выбор и установку металлического оголовка на скважину, следует обратить внимание на два ключевых момента: диаметр обсадной трубы, вес самого насоса. Необходимо учесть, что использование пластиковых оголовков возможно исключительно для неглубоких скважин с небольшими насосами.

Изготовление своими руками

Для экономии средств на покупке заводского изделия, оголовок для собственной скважины можно соорудить своими руками. Для этого следует заранее приготовить металлический лист толщиною в 10 мм, для изготовления фланца.

При расчетах необходимо учесть, что размер внутреннего диаметра фланца должен быть больше окружности обсадной трубы. Далее, под имеющиеся габариты фланца необходимо вырезать заглушку, которая будет служить основой для приваривания вводных штуцеров, то есть кабеля и напорного водопровода.

К наружной стороне крышки следует приварить 2 рым-болта, главным назначением которых является обеспечение спуска насоса, обеспечения доступа для осуществления ревизионно-ремонтных работ. С внутренней стороны необходимо приварить еще один рым-болт. Который будет надежно удерживать закрепленный на тросе насос.

Соединение крышки и фланца осуществляется при помощи болтов. Для исключения проникновения влаги под фланец необходимо подложить резиновую прокладку. И на этом весь процесс самостоятельного изготовления оголовка завершается.

Монтаж оголовка

Для правильной установки оголовка необходимо строго придерживаться некоторых правил и порядка установки:

Ровно обрезаем обсадную трубу, зачищаем и обрабатываем ее края от заусенцев.
Осуществляем грунтование и покраску трубы, желательно антикоррозийными средствами.
Осуществляется подготовка к погружению насоса. Для этого необходимо продеть через крышку оголовка и закрепить шланги, провода, подвесной трос.
К концу троса прикрепляем карабин, который крепиться к рым-болту.
На обсадную трубу надевается фланец и резиновое кольцо.
Закрепленный насос опускается в скважину, а фланец и крышка оголовка стягиваются болтами между собой, таким образом, обеспечивают полную герметичность.

Используя оголовок сегодня, вы надежно защищаете свои запасы воды на будущее от проникновения потусторонних предметов, пыли, грязи. Тем самым способствуете сохранению, подаче в свое жилище чистой и пригодной для употребления жидкости.

energomir.biz

Оголовок для скважины своими руками: как сделать самому

≡ 23 Сентябрь 2016 · Рубрика: Обустройство

А А А Размер текста

Понеся нешуточные расходы и вложив много труда в обустройство водозабора, хочется пользоваться им без каких бы то ни было проблем. Чтобы это стало реальностью нужно установить оголовок скважины, защищающий ее устье от попадания грязи, пыли, животных и прочих посторонних вещей.

Такое решение настолько неоспоримо, что промышленность, реагирующая на запросы рынка, производит такие изделия в массовом порядке, надежные по конструкции и разнообразные по исполнению. Наиболее распространенными материалами являются пластики, металл, чугун в виде литья.

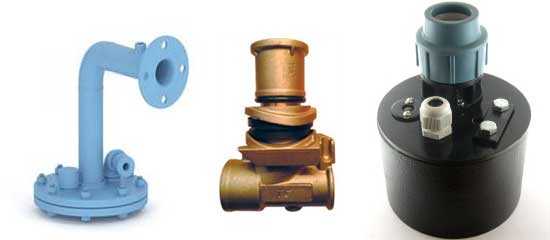

Рис.1.Скважинные оголовки в различном исполнении, слева – направо: стальной, чугунный литой, пластиковый

Содержание статьи:

Особенности устройства оголовков на скважины

Устройство оголовков на скважину соответствует предъявляемым к ним требованиям и назначению:

Перекрытие устья скважины с целью изоляции от попадания посторонних объектов и загрязнений.
Возможность герметичного вывода эксплуатационной трубы.
Устройство для подвешивания электрического погружного насоса, подающего воду из скважины наверх в систему водопровода в доме и по участку.
Ввод электрического кабеля для насоса.

Кроме этого, герметичность оголовка на скважину способствует повышению дебита скважины при работе насоса. В обсадной колонне при откачке воды создается отрицательное давление, способствующее «высасыванию» жидкости из водоносного слоя.

Рис.2. Устройство оголовка наружной установки

Основные составные части оголовка на скважину:

1. Крышка. Одна из деталей, обеспечивающая крепление устройства к торцу обсадной колонны. На ней расположены такие устройства, как:
- вывод эксплуатационной трубы;
- кабельный ввод в герметичном исполнении;
- рым – гайка с карабином для крепления тросика, для подвешивания погружного насоса. Если применяется наружный центробежный насос, необходимости в этой детали нет. Внимание! Использовать для подвески шнур из комплекта насоса не следует. Лучше потратиться на оцинкованный или нержавеющий тросик, доставать оборвавшийся насос со дна шурфа весьма непросто.
- Отверстия для установки стягивающих шпилек в количестве 6 или 8 штук.

2. Фланец. Назначение детали – крепление оголовка на скважину по месту установки. Это происходит путем стягивания шпильками через соосные с крышкой отверстиями.
3. Кольцо уплотнительное. Выполняется из резины ТМКЩ, имеет тороидальную форму. Внутренний диаметр кольца подбирается таким образом, чтобы оно вплотную надевалось на конец обсадной трубы поле фланца. При стягивании шпильками резина под сжатием деформируется, надежно удерживая изделие и перекрывая устье обсадной колонны. Для гарантированного уплотнения при установке оголовка на скважину желательно применить силиконовый герметик

Как видно из рисунка 2, устройство крайне простое, сделать его можно самому даже при минимальной слесарной подготовке.

Изготовление устройства

Чтобы сделать собственноручно оголовок на скважину, нужно, прежде всего, подобрать материалы и составить список нужных стандартных деталей. Крышку и фланец можно изготовить из листового металла толщиной не менее 5 мм

Это связано с большими трудозатратами, металл не так просто обрабатывается. Предварительно нужно сделать чертежи этих деталей, тогда станет ясным размещение элементов конструкции и при изготовлении не возникнет лишних вопросов.

Сделать оголовок для скважины своими руками можно из пластика, применив для этого текстолит или ДСП (древесно – слоистый пластик). Оба материала прекрасно обрабатываются при любых слесарных операциях. Толщина материала пластика на оголовок для скважины должна быть не менее 16 мм.

Однако, в конструкцию оголовка на скважину нужно ввести дополнительную деталь по сравнению с моделью, представленную на рис. 2. Между крышкой и уплотнительным кольцом нужно сделать и установить дополнительное пластиковое кольцо с отверстиями под винты или шпильки толщиной не менее 10 мм. Его назначение – сместить уплотнение от кромки трубы, в противном случае при эксплуатации скважинный оголовок может просто слетать с места установки.

Форма крышки, проставочного кольца и фланца оголовка на скважину не обязательно должна иметь правильные очертания круга. Ее можно выполнить восьмиугольной или шестиугольной или любой другой формы, снижая трудоемкость и сложность исполнения.

В крышке оголовка на скважину необходимо выполнить отверстие для эксплуатационной трубы, как правило, ее размер составляет один дюйм. Дальнейшее обустройство скважины потребует установить угольник отводной трубы на выходящем из этого отверстия патрубке. При установке патрубка на оголовок для скважины необходимо обеспечить герметичность соединения обычными средствами, применяемыми в водопроводном деле.

Для крепления тросика насоса нужно сделать отверстие под крепление для рым-болта или рым-гайки, по вашему выбору под крепеж диаметром 8мм и установить к нему карабин с винтовым фиксатором.

Для проводки кабеля насоса через крышку оголовка на скважину нужно просверлить в ней отверстие соответствующего размера. Во избежание его повреждении при перегибах, можно применить металлическую коническую пружину с диаметром узкого отверстия, свободно пропускающим кабель. Однако, лучшим вариантом будет подбор резинового предохранительного хоботка.

Отверстия для крепежа нужно сверлить во всех трех деталях, из которых состоит оголовок для скважины, тщательно их совместив. Желательно пакет деталей зафиксировать в тисках и сверлить одновременно через всю толщину.

Действуя таким образом, можно получить достаточно точные детали и сделать оголовок для скважины своими руками.

Чтобы выполнить обустройство оголовка на скважину можно рассмотреть вариант с использованием металлического приварного фланца. При этом отпадает необходимость в промежуточном кольце. Исполнение можно произвести следующим образом:

Вырезать в заготовке из листовой стали толщиной не менее 5 мм отверстие диаметром, соответствующим наружному размеру обсадной трубы.
Выполнить по наружному контуру фаску размером 2х45о под сварку.
Такую же фаску нужно делать по внешнему контуру обсадной трубы.
Установить фланец по месту, совместить поверхности фланца и торца трубы.
Зафиксировать фланец прихватками в 4-х точках, затем проварить по всей длине шва катетом 4мм. Шов нужно выполнить выступающим на поверхностью деталей.
Тщательно устранить подводки фланца после охлаждения сварного шва.
Зачистить шов шлифмашинкой до уровня поверхностей основных деталей.
Пришабрить полученную поверхность, добиваясь ее плоскостности.
В качестве уплотнения при таком соединении можно применить резиновую или паронитовую прокладку.
Установить по месту крышку и оголовок на скважину готов.

Перечень инструмента для выполнения этой работы минимален:

набор сверл различного диаметра;
электродрель;
ножовка по металлу;
сварочный аппарат;
напильники плоский и полукруглый.

Заключение

Очевидно, что, даже воспользовавшись подручными материалами, можно выполнить такое устройство самостоятельно. Успехов вам!

Советуем почитать: Скважинный оголовок

Поделиться с друзьями: Поделиться с друзьями:

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Оголовок для скважины своими руками на пластиковую трубу

Оголовок на скважину своими руками

Установка конструкции

При заведении речи об агрегате, то под скважинным оголовком понимают специализированную крышку, которая уплотнённо прилегает к наружной части обсадной трубы. Для предотвращения попадания в скважину таких элементов как мусор, грязь, грунтовых вод, стока, необходима установка оголовка.

Использование оголовка позволит не только сохранить целостность скважины, но и поспособствует от возможной кражи оборудования.

Перед тем, как приобретать оголовок, либо его создания своими силами, нужно изучить способы и нюансы монтажа. Оголовок для скважины состоит из следующих составляющих:

Фланцевый элемент. Он выполнен из пластичного материала или металлической составляющей;
Крышка для специализированного назначения;
Кольца из резины;
Различного рода крепежей;
Карабина.

С тем, чтобы можно было удобно использовать агрегат, на наружной части крышки всегда устанавливают рым-болты, болты внутреннего назначения.

Для осуществления установки оголовка достаточно использовать крепёжные элементы. Их нужно плотно затянуть. Этого хватит, чтобы обойтись без проведения сварочных работ. Резиновое кольцо крепится между крышечной частью и фланцем. А для закрепления насоса необходимо хорошо затянуть рым-болты. Для данной работы можно использовать специальный механизм, который идёт в комплекте с агрегатом. Фиксирование троса осуществляется посредством карабина.

Пластиковый оголовок для водоскважины

Для проведения монтажных работ с оголовком необходимо:

Провести работы, связанные с перпендикулярной обрезкой обсадной трубы;
Удалить все шероховатости и неровности со среза;
Произвести зачистку поверхности трубы
Слоем специализированной краски, предназначенной для предотвращения коррозии, произвести грунтовку поверхности;
Провести монтаж напорной трубы, присоединив её к насосу;
Произвести крепление троса к насосу;
Осуществить стяжку этих элементов посредством хомута;
Произвести крепёж рым-болта на карабин;
Соединить между собой трубу и удлинитель;
На трубу типа прикрепить фланец;
Далее насос необходимо опустить;
Подогнать резиновое кольцо под уровень крышки;
Произвести стяжку крышки и фланца посредством крепёжного элемента.

Приобрести либо сделать собственными силами?

В определённо сложившихся ситуациях будет предпочтительно приобрести оголовок. Это не составляет особых проблем. Довольно-таки просто оголовок для скважины установить, ведь он обладает типовым видом конструкции. Если появляются затруднения, то можно обратиться к специалистам.

В качестве материала для изготовления оголовка предпочитают:

Пластик;
Сталь;
Чугун.

Можно его изготовить из подручных средств. В умелых руках можно изготовить оголовок, который по качеству не будет уступать промышленному агрегату.

Необходимо обратить внимание на то, что заголовок должен обладать герметичностью и соответствовать стандартам СНиП. При не соблюдении данного рода стандартов в скважину способны попасть материалы, которые будут способствовать его загрязнению. Поэтому необходимо как можно больше упростить конструкцию агрегата.

Установка оголовка на скважину

Создание оголовка собственными силами

Оголовок для скважины собственными силами можно выполнить из прочного сорта металла и нескольких крепёжных элементов. Для этого необходимо наличие металлического листа, толщина которого составляет десять миллиметров.

Процесс создания оголовка состоит из следующих этапов:

Производится вырезание фланца. Диаметр этого фланца должен составлять немного больше диаметра трубы осадного типа;
Далее нужно произвести вырезание крышки диаметром;
После чего приваривается штуцер к заглушке;
Производится приварка рым-болта к низу крышки, а к нему крепят трос от насоса;
Снаружи части крышки производится сварка двух рым-болтов. С их помощью будет осуществляться подъём крышки, проводится дополнительные работы;

Остаётся лишь произвести подбор кольца из резины необходимого диаметра, для прокладки между фланцами. Болты понадобятся для уплотнения конструкции.

Такой агрегат не в сильной степени отличаются от устройства, выполненного на промышленном предприятии. План проведения монтажных работ описан в предыдущей части статьи.

Кессон. Описание

В холодный период времени кессон будет являться очень удобным дополнением. Бывают ситуации, когда скважина находится в колодце из бетона на глубине нескольких метров. В таких случаях лучше всего будет установить дополнительную часть – кессон.

Под кессоном понимают ёмкость, которая сделана из полимерной основы. Он необходим для защиты от замерзания зимой и для обеспечения постоянной работы насосного агрегата, погруженного в скважину.

Его функцией является создание дополнительного барьера для грунтовых вод и других видов загрязнений, которые способны негативно влиять на скважину.

Трубу из пластика погружают на глубину двух метров, устанавливают специальные датчики, которые отвечают за давление.

Утеплять такие конструкции нет необходимости.

Как сделать крышку на скважину своими руками: конструкция и монтаж оголовка

Удобство автономного водоснабжения смогли оценить многие владельцы частных домов и загородных дачных участков, обустроив скважины на воду. Для полноценной бесперебойной работы системы круглый год нужно позаботиться о наличии функциональных защитных элементов, одним из которых является оголовок. Некоторые пользователи предпочитают покупать готовое изделие, в то время как перед народными умельцами и домашними мастерами встает резонный вопрос: как сделать крышку на скважину своими руками.

Крышка для скважины представляет собой сборную конструкцию, которая устанавливается на устье обсадной трубы.

Устройство обеспечивает надежное крепление насоса, подвод электрокабеля, отводной трубы для подачи воды конечному пользователю

Оборудование позволяет решить комплекс задач:

обеспечить непроницаемую изоляцию устья скважины, предупредив попадание внутрь сторонних предметов, мусора;
создать надежное препятствие для поверхностных вод, ухудшающих качество воды;
частично защитить скважину от промерзания во время холодов;
сделать удобным доступ к оборудованию для профилактических и ремонтных работ;
уберечь комплектующие системы от кражи.

Выбор готовой модели или конструкции для изготовления изделия своими руками зависят от диаметра обсадной трубы, глубины скважины, нагрузки, которую должен выдержать подвес для насоса.

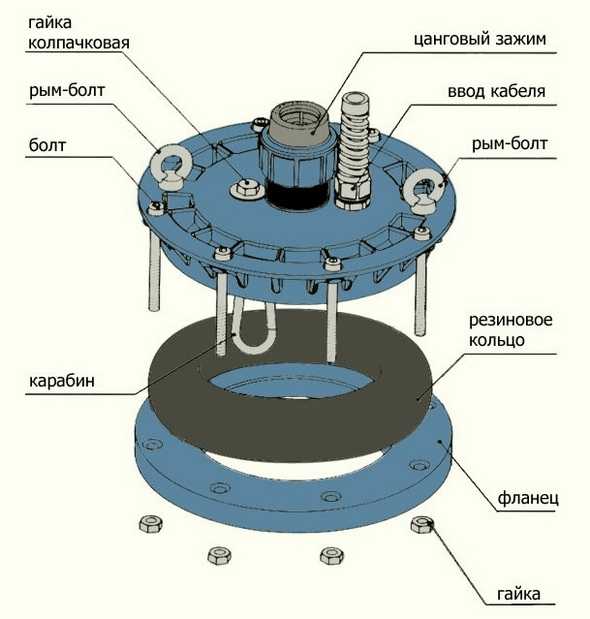

Схема: элементы конструкции оголовка для скважины

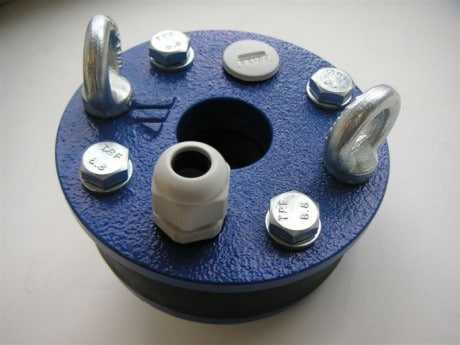

Оголовок для скважины состоит из двух частей: крышки и фланца. Эти детали соединяются при помощи болтов. Между ними находится резиновый уплотнитель, отвечающий за герметичность конструкции.

Важно! Чтобы при монтаже фланца на устье скважины получилось плотное герметичное соединение, применяется сварка или механический обжим.

Крышка состоит из таких функциональных элементов:

Патрубок или штуцер, выступает звеном подсоединения водопроводной трубы от насоса к крышке, а от нее к конечному потребителю.
Ввод для кабеля.
Карабин, на котором фиксируют трос, отвечающий за поддержку насоса на определенной глубине в скважине.

Лучше приобрести стальной карабин с фиксатором, большим открытием замка, толщиной прута не менее 10 мм

Рым-болты, расположенные сверху крышки. Их наличие упрощает монтаж и демонтаж оголовка, а также при необходимости обеспечивает доступ к оборудованию.

Материалом для защитной конструкции служит пластик, алюминий, сталь или чугун.

Важно! Алюминиевые и пластиковые крышки рассчитаны на нагрузку не более 200 кг, применяются для неглубоких скважин. Чугун и сталь прочнее и долговечнее, способны выдержать более 200 кг, используются для глубоких скважин, где диаметр обсадной трубы превышает 170 мм.

Своими руками сделать оголовок проще всего из листовой стали. Чтобы изготовить оголовок, необходимо подготовить:

листовую сталь толщиной не менее 10 мм;
штуцер, его диаметр зависит от размеров трубы;
3 рым-болта;
карабин;
резиновое кольцо-уплотнитель толщиной 5 мм;
болты, гайки, шайбы в количестве от 4 до 6 каждого наименования.

Порядок изготовления ↑

Из металла вырезаем 2 круглые заготовки – фланец и крышку. Их диаметр должен быть больше обсадной трубы минимум на 100 мм.
Во фланце прорезаем внутреннее отверстие на 2 мм больше наружного диаметра обсадной трубы.
В заготовке крышки сверлим центральное отверстие для штуцера. На небольшом расстоянии от него делаем вход для кабеля (∅ 10- 15 мм), напротив – проем для рым-болта, на котором будет закреплен карабин для троса.
Симметрично по окружности верхней и нижней детали оголовка сверлим отверстия для болтовых соединений, а отдельно на крышке – для рым-болтов.
Рым-болты для надежности привариваем к основам.
Для лучшей герметизации стягиваем конструкцию болтами в количестве не менее 6.
Все элементы обрабатываем антикоррозийными средствами.

Монтаж элемента ↑

Установка фланца путем сварки производится на перпендикулярно обрезанный край обсадной трубы, предварительно зачищенной от заусенцев.

Упрощать конструкцию не рекомендуется, это может сказаться на ее герметичности и, как следствие, приведет к загрязнению скважины

Конец трубы, выходящий наружу, подсоединяем к центральному штуцеру крышки или проводим через отверстие. Выводим кабель. К подвешенному карабину крепим трос, удерживающий насос. На фланце размещаем резиновое кольцо. Крышку оголовка направляем по фланцу, после чего фиксируем с помощью болтов.

Если вы не уверены, что сможете сделать крышку на скважину своими руками, купите готовое изделие или воспользуйтесь услугами специалистов. В этом случае источник воды будет надежно защищен от внешнего воздействия и кражи.

aqua-guru.ru

Оголовок для скважины своими руками: чертежи

Сегодня довольно часто домашние умельцы изготавливают оголовок для скважины своими руками. Этот элемент выступает в качестве хоть и небольшого, но незаменимого узла при обустройстве водоснабжения дома. Устройство можно купить в готовом виде, но гораздо дешевле его изготовить самостоятельно. Однако перед началом работ мастеру следует разобраться в конструктивных характеристиках и порядке проведения монтажа оголовка.

Устройство конструкции

Если говорить простым языком, то оголовок для скважины представляет собой специальную крышку, которая достаточно герметично закрывает обсадную трубу, а точнее, ее наружный край. В оголовке возникает необходимость, когда есть потребность защитить скважину от попадания почвы, мусора, всевозможных загрязнений, паводковых вод, различных предметов, стоков, а также птиц и животных. Перед тем как изготовить оголовок для скважины своими руками, необходимо учесть, что использование специальных, так называемых «секретных» болтов может помочь не только предотвратить попадание во внутреннее пространство скважины загрязнений, но и защитить от хищения ценного оборудования.

Составляющие конструкции

Перед покупкой оголовка или его самостоятельного изготовления необходимо ознакомиться с устройством конструкции, это позволит понять принципы его установки. Данный элемент имеет в составе фланец, которые изготавливается из стали, иногда при этом используется достаточно прочный пластик. Помимо этого, в состав конструкции входит специальная крышка, карабин, а также кольцо, которое должно быть изготовлено из резины. Есть в оголовке и крепеж. Для того чтобы было удобно применять устройство, на внешней стороне крышки необходимо укрепить методом сварки рым-болты, подготовить их необходимо в количестве двух штук. Кроме этого, необходимо укрепить расположенный один болт внутри.

Технология проведения монтажа

Оголовок для скважины своими руками устанавливается посредством крепежных элементов, которые нужно достаточно плотно затянуть. Кстати сказать, что это не предполагает использование сварочного аппарата. Резиновое кольцо в процессе проведения работ предстоит зажать между крышкой и поверхностью фланца. Для крепления насоса следует поднять крышку за расположенные сверху рым-болты. Для чего рекомендуется применять какой-либо подъемный механизм, который имеется в арсенале мастера. Для безопасности работы трос следует закрепить с использованием карабина.

Если вы задумались над тем, как сделать оголовок для скважины своими руками, то вам следует иметь в виду, что обрезать обсадную трубу надо перпендикулярно. Поверхность среза должна быть освобождена от заусенцев, на ней не должно оставаться шероховатостей. Для этого наружную поверхность тщательно зачищают. Далее поверхность предстоит покрыть слоем грунтовочного состава, а после покрасить с использованием антикоррозионной краски. На следующем этапе мастер должен присоединить к насосу напорную трубу, выполненную из пластика. Кабель нужно нарастить и зафиксировать к насосу трос.

Заключительный этап изготовления

Все имеющиеся составляющие стягиваются посредством специальных хомутов. Теперь конец троса должен быть пропущен сквозь расположенный снизу рым-болт, а после - укреплен к карабину. Затем через крышку проводится напорная труба, а также кабель. Потом фланец надевается на обсадную трубу, как и кольцо. Затем насос опускается и монтируется крышка. Резиновое кольцо необходимо поднять до уровня крышки, как и фланец. На последнем этапе фланец и крышка сопрягаются посредством крепежных элементов.

Приобрести оголовок или сделать его своими силами

Перед тем как сделать оголовок для скважины своими руками, необходимо подумать. Возможно, лучше его приобрести в готовом виде? Сделать это будет просто, так как подобные товары есть в продаже в широком ассортименте. В некоторых ситуациях это решение предпочтительнее. Конструкции подобного типа считаются типовыми, а после совершения покупки не придется вызывать мастера по установке, так как сделать все работы можно без посторонней помощи. Наиболее распространенные модели, которые выполняются в условиях завода, имеют в основе чугун, пластик или сталь.

Изготовление оголовка скважины своими руками допускается из нержавеющей стали, а также можно применить для этой цели и алюминий. Если приложить к делу терпение, то конструкция получится ничуть не хуже, чем та, которую можно приобрести в магазине. Но необходимо учесть, что в любом случае устройство должно обладать герметичностью, так как данный параметр прописан в СНиП. Если пренебречь данным условием, то в скважину станут достаточно просто проникать всевозможные загрязнения. Это указывает на то что, даже если вы решили изготовить оголовок самостоятельно, то не стоит упрощать его конструкцию, так как это может привести к загрязнению воды.

Порядок самостоятельного изготовления оголовка

Оголовок для скважины своими руками, чертежи которого представлены в статье, должен быть выполнен из металла. Выбирать необходимо лист достаточной толщины. Понадобится и набор крепежных элементов. Таким образом, предстоит подготовить стальной лист, толщина которого должна быть не менее 10 мм. Для того чтобы изготовить оголовок, первоначально стоит раскроить металл, а после вырезать из него фланец. Внутри следует расположить отверстие, диаметр которого должен быть несколько больше по сравнению с наружным диаметром обсадной трубы. После можно приступать к изготовлению крышки, а точнее заглушки. Необходимо сделать этот элемент такого диаметра, который будет эквивалентен габаритам фланца.

Работа над заглушкой

Когда изготавливается оголовок для скважины своими руками (фото которого представлены в статье), на этапе крепления заглушки укрепляются вводные штуцера. Сделать это необходимо при помощи сварочного аппарата. Эти элементы потребуются для установки кабелей, а также системы напорного водопровода. Далее следует перейти к нижней части крышки, к которой приваривается рым-болт. К последнему, напомним, должен быть зафиксирован трос для насоса. С внешней стороны крышки предстоит приварить пару рым-болтов. Данные крепежные элементы помогут с легкостью поднимать крышку при возникновении необходимости вынуть или опустить насосное оборудование или осуществлении профилактических работ. И это далеко не полный список того, что позволяет делать данное дополнение.

Изготовление прокладки

Обустройство оголовка скважины своими руками предполагает применение прокладки. Для нее следует использовать резину, из которой и вырезается заготовка. После того как мастеру удастся подготовить кольцо подходящего диаметра, необходимо уложить его между крышкой и фланцем. Помимо прочего, следует подготовить болты, посредством которых устройство удастся достаточно прочно стянуть. Если проводить сравнение, то подобный оголовок принципиально не очень отличается от того, что изготавливается в промышленных условиях.

fb.ru

Оголовок для скважины своими руками: как сделать, установка. Монтаж оголовка на скважину своими руками
