ЦИРКУЛЯЦИОННЫЙ НАСОС ДЛЯ СИСТЕМ ОТОПЛЕНИЯ

ХАРАКТЕРИСТИКИ И РАСЧЕТ - УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Работа водяного отопления основана на движении горячего теплоносителя от источника нагрева (котла) к радиаторам. Остывшая вода возвращается для повышения температуры по обратному трубопроводу. Для увеличения скорости движения жидкости монтируют циркуляционный насос. Также он может выполнять некоторые дополнительные функции.

Назначение насоса.

Рассматриваемое устройство предназначено для создания циркуляционного потока в отоплении. Насос устанавливается в системах закрытого принудительного типа, в гравитационных используется редко. Исключение – площадь отапливаемого дома свыше 100 м2.

В этом случае естественная циркуляция не может обеспечить требуемую скорость горячей воды – происходит неравномерное распределение тепла. Поэтому радиаторы, расположенные дальше от котла, получают меньше энергии.

Во многих случаях насос является непременным компонентом обвязки газового отопительного котла.

Принцип работы.

Крыльчатка насоса создает напор, который преодолевает гидравлическое сопротивление элементов системы. В результате происходит увеличение скорости движения воды.

Кроме основного назначения циркуляционный насос выполняет также следующие функции:

оптимизирует расход энергоносителя, вода не успевает до конца остыть при вторичном попадании в теплообменник, следовательно на ее нагрев тратиться меньше энергии;
минимизирует разницу давления межу горячей и остывшей жидкостью;
предотвращает изменение направления движения горячей воды.

Его установка обязательна для систем лучевого отопления и водяного теплого пола. Насосы стабилизируют давление на отдельных участках сети, предотвращая неравномерное распределение тепловой энергии.

Виды, конструкция и особенности работы.

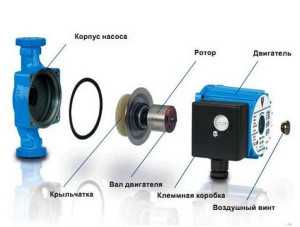

Помпа состоит из литого корпуса, внутри которого расположен ротор из керамики или пластика, крыльчатка, статор и управляющий блок для подключения электропитания. Всасывающий патрубок сделан в форме улитки, нагнетающий находится с обратной стороны.

Во время работы возникает тепловая нагрузка на ротор, поэтому требуется его охлаждение. В зависимости от способа отвода тепла различают два типа насосов – с мокрым или сухим ротором.

Сухой ротор.

В этих моделях ротор не соприкасается с теплоносителем. Компоненты электродвигателя изолированы от камеры с водой. Установлена уплотнительная система из нескольких стальных колец. Для уменьшения трения между ними всегда присутствует тонкая пленка смазывающей жидкости.

По расположению компонентов помпы разделяются на три типа – консольные, вертикальные и блочные. Вертикально установленный двигатель повышает производительность, но могут возникнуть сложности с его монтажом.

Особенности такого конструктивного исполнения:

продолжительный эксплуатационный срок;
КПД – до 80%;
при отсутствии энергоносителя не выходят из строя;
монтаж возможен в любом положении.

Недостаток – высокий уровень шума. Модели монтируются на распределительных станциях централизованного отопления, в автономных системах теплоснабжения промышленных и коммерческих зданий.

Мокрый ротор.

Такие помпы предназначены для работы в системах со стабильным давлением жидкости, подходят для автономного отопления жилого дома или квартиры. Рабочее колесо и ротор постоянно омываются жидкостью. Она отводит тепло, частично выполняет функции смазки. Статор изолирован герметичным стаканом из углеродного волокна или немагнитной стали.

В блоке управления можно регулировать число подключенных обмоток, тем самым меняя мощность. Регулировка производительности дает возможность адаптировать помпу под параметры отопления.

Ключевые моменты:

низкий уровень шума;
не требуется периодической смазки;
автоматическое охлаждение конструкции;
относительно низкая стоимость и простое обслуживание.

Недостатком является низкий показатель КПД – до 30%. Насосы не смогут работать без теплоносителя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИРКУЛЯЦИОННОГО НАСОСА

Выбор подходящей модели насоса для котла отопления начинается с изучения базовых параметров. Предварительно делается расчет отопительной системы и на основе полученных данных подбираются компоненты.

Учитывается не только техническая составляющая, но и производитель. От качества сборки и соблюдения технологии зависит продолжительность безремонтной работы.

Основные технические характеристики:

производительность;
высота подачи;
число скоростей;
установочные размеры;
потребляемая мощность;
максимально допустимая температура теплоносителя.

Определяющая характеристика – производительность. Она указывает максимальный объем перекачиваемой жидкости за единицу времени. Для бытовых моделей варьируется от 25 до 60 л/мин. Зависит от фактического гидравлического сопротивления элементов системы.

Высота подачи или гидравлическое сопротивление, определяет максимальную высоту, на которую насос может поднять водяной столб. Может составлять от 3 до 7 м. Каждые 10 метров высоты соответствуют одной атмосфере давления.

Установочные параметры учитываются для правильного подключения помпы к системе отопления. Важно – диаметр патрубка насоса должен быть меньше сечения основной магистрали. В противном случае напор создаст область пониженного давления.

Потребляемая мощность незначительная, не превышает 0,8 кВт. Но ее нужно учитывать при расчете нагрузок теплоснабжения. В особенности это касается электрического отопления.

Количество скоростей для бытовых моделей не превышает трех. Этого достаточно для регулировки напора и оптимизации параметров работы. Максимально допустимая температура воздействия зависит от режима работы отопления. Для низкотемпературного теплоснабжения, до +75/400С этот параметр несущественен. Но для запаса рекомендуется покупать модели, рассчитанные на максимальные тепловые воздействия – до +1100С.

Расчет параметров насоса.

Для определения значений характеристик насоса нужно знать базовые параметры отопления – мощность котла и режим работы теплоснабжения. Они же зависят от тепловых потерь здания. По СНиП 2.04.07-86 при должном значении сопротивления теплопередачи наружных стен и оконных конструкций на 1 м² жилой площади необходимо 177 Вт тепловой энергии.

При повышении этажности норма увеличивается до 101 Вт.

Для одноэтажного здания площадью 120 м² с соблюдением норм теплоизоляции мощность котла будет равна:

N=120*177= 21, 74 кВт.

Расчет производительности, или расхода, насоса выполняется по следующей формуле:

Q=N/(t2-t1).

Где:

Q – производительность помпы, м³/ч;
N – расчетная мощность отопительного оборудования, кВт;
t1 и t2 – температура воды на выходе из котла и в обратной трубе, 0С.

Для котла с номинальной мощностью 22 кВт и при температурном режиме работы 90/70 можно рассчитать расход помпы:

Q=22000/(70-90)= 1100 л/час или 19 л/мин.

Рекомендуется взять небольшой запас производительности, чтобы оборудование не работало постоянно на максимальной мощности.

Высота подачи или напора, рассчитывается по сложным формулам. Для автономного теплоснабжения частного дома или квартиры можно взять приближенные значения. Опытным путем были выявлены данные гидравлического сопротивления определенных участков системы в зависимости от их конфигурации и назначения.

Величины гидравлического сопротивления, Па/м, для компонентов отопления:

прямые участки трубопроводов – до 150;
фитинги – до 45;
трехходовые смесители – 30;
терморегулирующая аппаратура – 105.

Значения для всех компонентов системы нужно суммировать. Для расчета напора полученный результат умножается на 0,0001.

Важно – перепады высот не берутся в расчет, так как они компенсируются вертикальным участком обратной трубы. Но кроме них нужно учитывать поворотные узлы. Для них гидравлическое сопротивление зависит от диаметра магистрали и значения угла поворота.

В начало

УСТАНОВКА И ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ОТОПЛЕНИЯ

Перед монтажом насоса изучается руководство пользователя. В нем описаны основные правила монтажа, рекомендации по обслуживанию агрегата. Помпу не врезают в магистраль, а делают для нее байпас – п-образную конструкцию с шаровыми кранами для перекрытия подачи воды и фильтром грубой очистки перед входным патрубком.

Это даст возможность оперативно заменить насос или выполнить ремонтные работы без отключения отопления.

Этапы планирования монтажа:

выбор места для монтажа;
количество насосов;
положение помпы;
подключение к электросети.

Место монтажа помпы – на основной трубе, сразу после котла или на обратной, после расширительного бака. Рекомендуется последний вариант – это приведет к стабилизации давления, будут отсутствовать рывки скорости движения воды.

Число насосов зависит от схемы трубопроводов. Для классической однотрубной или двухтрубной системы достаточно одной помпы. Если есть одно или несколько ответвлений, характерные для лучевого отопления – на каждую ветку устанавливается отдельный насос.

Общее правило положения насоса – направление ротора только горизонтальное. На каждом патрубке подключения есть стрелка, указывающая направление движения теплоносителя. Если выбрано вертикальное положение и это разрешено изготовителем – номинальная мощность может упасть до 30%.

Подключение электричества стандартное, все модели работают от сети 220 В. Исключения – промышленные помпы и предназначенные для организации централизованного теплоснабжения. Рекомендуется сделать отдельную линию с установкой автомата защиты. Для подключения можно соединить три провода напрямую с клеммами коробки. Но лучше установить трехконтактную вилку и розетку.

Дополнительно при выборе обращают внимание на производителей. Хорошо зарекомендовали себя модели Willo, Sprut, Grundfos. Кроме того, важно правильно подобрать оптимальный вариант по производительности и высоте подачи воды.

В начало

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

eltechbook.ru

Циркуляционный насос для систем отопления (виды и подбор оборудования)

Один из ключевых узлов системы горячего водоснабжения и отопления — циркуляционный насос. Его также называют насосом для отопления. Назначение агрегата — обеспечение циркулирования воды по замкнутому контуру. Благодаря работе насоса обеспечивается напор воды в отопительной системе.

Циркуляционные насосы также отвечают за регулировку температуры и поддержание теплоты жидкости на заданном уровне. При использовании такого аппарата помещения прогреваются быстрее, чем здания, где применяется типовая система отопления. Для обеспечения комфортной температуры в больших строениях и производственных зданиях площадью более 100 кв.м такие агрегаты используются в обязательном порядке.

Устройство

Конструкция подобна схеме работы дренажных насосов. Оболочку изготавливают из материалов, не подверженных коррозии. Часто он выполняется из:

Циркуляцционный насос в разрезе

стали;
алюминия;
бронзы;
чугуна;
латуни.

Ротор выполняют также из металла, хотя встречаются и керамические варианты.

Когда нанос включен, давление на входном патрубке понижается и происходит втягивание жидкости. Крыльчатка, вращаясь, создает центробежную силу. В результате на выводном патрубке создается компрессия, жидкость подставляется в трубы отопления.

Виды систем

Насосы могут быть «мокрого» или «сухого» типа. При общем принципе работы конструкция и эффективность различаются.

Циркуляционные насосы сухого и мокрого типа

Агрегаты «мокрого» типа

В таких моделях ротор и электродвигатель разделены кольцами из керамических материалов или металла, ротор не соприкасается с жидкостью. При работе установки уплотнители поворачиваются. Поверхность их тщательно отполирована, элементы плотно прилегают.

Между уплотнителями находится жидкостная пленка минимальной толщины. Тончайший слой воды выполняет роль герметика. Герметизация обеспечивается благодаря разнице давления атмосферы и давления внутри системы отопления.

Устройство циркуляционного насоса

Износ уплотнительных колец не вредит их функциональности, а лишь улучшает их свойства. Благодаря взаимному трению элементы еще плотнее прилегают. В качественном роторе герметичность сохраняется более 3 лет.

Двигатель охлаждается и смазывается самой жидкостью в отопительной системе — теплоносителем. Агрегат оснащен трехфазным или однофазным электрическим двигателем (вид зависит от мощности). Тип соединения для монтажа диктуется производительностью оборудования, соединения встречаются резьбовые и фланцевые.

Особенности, плюсы и минусы

Достоинств у агрегатов такого типа несколько:

отсутствие шума при работе;
экономичное энергопотребление;
бесперебойность в течение продолжительного периода;
компактность, небольшой вес;
простой ремонт, настройка и обслуживание.

Циркуляционный насос «мокрого» типа

Современные модели «мокрого» типа собираются из отдельных модулей, в случае неполадок с одной из частей агрегата деталь просто заменяется на аналогичную.

Недостаток у насосов один — низкий КПД (около 50%), который объясняется невозможностью добиться герметичности насоса значительного диаметра. Однако они часто применяются в бытовых системах, не слишком протяженных и не страдающих от конструктивной особенности оборудования этого типа.

Бесперебойная работа мокрого циркуляционного насоса достигается только при горизонтальном расположении вала. Только в этой позиции к подшипникам поставляется смазывающая жидкость.

Насосы «сухого» типа

Ротор в аппаратах этой конструкции не соприкасается с жидкостью. Эффективность их довольно высока — КПД составляет около 80%. Однако это преимущество «компенсируется» рядом недостатков.

Работают насосы достаточно шумно, их нужно устанавливать в помещениях с дополнительной звукоизоляцией. Они требовательны к чистоте воздуха и самого теплоносителя. При работе образуются потоки воздуха, притягивающие пыль и частицы грязи, которые могут повредить агрегат и нарушить герметичность уплотнителя.

Подбор насоса

Оборудование выбирается в зависимости от вида и назначения помещения. В первую очередь рассчитывается количество тепла, необходимое для поддержания микроклимата. Расчеты обычно проводит теплотехник. Роль играет климатическая зона, материал и утеплители всех поверхностей здания, особенности вентиляции и оконных проемов.

Один из ключевых параметров — расход насоса. Определяется значение зависимостью нагревательной системы от перепада температур жидкости, подающихся и выводящихся из труб отопления.

Напорные характеристики оборудования также влияют на подбор системы. Среднестатистическим считается показатель в 2–4 м водяного столба.

Монтаж

Для надежности установки стоит пригласить специалиста, однако произвести монтаж оборудования возможно и своими руками. При этом следует соблюдать ключевые правила монтажа.

Установка проводится в точке с минимальным показателем температуры теплоносителя — у самого котла, на линии обратного типа. Для домов меньше 200 кв.м это не критично, разница температур не превышает 3 градусов. В этом случае располагать насос можно в любом месте.

Располагают агрегат таким образом, чтобы направление тока жидкости совпадало со стрелкой на насосе. Обвязку делают с помощью 2 запорных кранов, а на входе ставят фильтр. Если используется гидроаккумулятор, применяют также обратный клапан. Все соединения на резьбе обрабатывают герметизирующими составами.

После монтажа систему заполняют теплоносителем и открывают центральный винт, чтобы вышел избыточный воздух.

Бренды и отзывы

Когда произведены замены, можно подобрать сам агрегат. Делать это удобнее при помощи каталога, где указаны ключевые характеристики, особенности работы и монтажа систем.

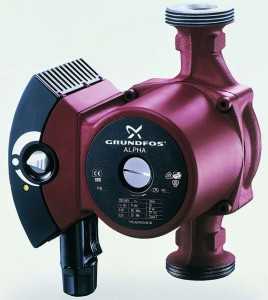

Насос Grundfos

Крупнейшие производители — немецкие бренды «Harm» и «Wilo», польская компания «AlfaStar», датчане «Grundfos», а также ряд итальянских брендов. Российские компании производят только насосы для промышленного применения.

Лучшие отзывы получают насосы Grundfos и Wester. Первые стоят дороже, однако надежны и просты в эксплуатации. Вторые считаются наиболее удачным вариантом по соотношению цены и качества. Стоимость систем зависит от бренда, мощности и типа агрегата.

uteplenievdome.ru

Циркуляционные насосы для отопления: установка, как правильно установить

Выбирая оптимальную систему отопления дома, необходимо принимать во внимание общую его площадь. Так, при отоплении дома до 50 кв.м. теплоноситель будет циркулировать по системе естественным образом. В домах и помещениях площадью более 50 кв.м. для циркуляции теплоносителя следует выбирать насос. Для расчета мощности оборудование во внимание не принимается этажность здания, поскольку движение теплоносителя по сети осуществляется по принципу сообщающихся сосудов.

Такое оборудование увеличивает скорость теплоносителя и обеспечивает его движение по всей замкнутой системе. Именно такие его свойства и обусловили наименование – циркуляционный насос.

При выборе оборудования и расчете гидравлического сопротивления этажность здания во внимание не принимается. Высота, на которую насос будет поднимать теплоноситель, непринципиальна, поскольку система замкнутая и здесь действует закон сообщающихся сосудов.

Принцип работы

По сути, это дренажная установка, имеющая в комплекте ротор и электродвигатель, нагнетающая принудительно в систему воду и заставляющая ее двигаться под действием центробежной силы по отопительной системе. Работа насоса также обеспечивает преодоление сопротивления, возникающее на определенных отрезках трубопровода и на точке входа в котел.

Все оборудование можно условно разделить на 2 группы:

с сухим принципом действия;
с мокрым принципом действия.

В «сухих» насосах ротор не контактирует с перегоняемой жидкостью. У «мокрого» же типа он, наоборот, погружен в теплоноситель, при этом обеспечена надежная гидроизоляция электродвигателя посредством герметичного металлического стакана.

Теперь о каждом типе насоса следует поговорить отдельно.

Насос сухого типа

Как уже отмечалось, сухим назван тот насос, где ротор полностью изолирован от теплоносителя. В качестве изолятора выступают несколько защитных колец, подогнанных друг к другу максимально плотно.

Фото 1 Насос сухого принципа действия

Работа такого насоса как в бытовых котлах, так и в промышленных образцах гораздо более эффективная, но при этом несравнимо более шумная.

При выборе насоса с сухим принципом работы ротора устанавливайте его в изолированном, по возможности отдельно стоящем помещении.

Основная проблема, которая возникает при работе с насосом – мощные воздушные потоки воздуха, образующие завихрения. Пыль, попадающая в такой поток воздуха, взлетает вверх, забивается в насос и способная разрушить герметичность защитных колец. Попадание воды в сухой ротор приводит к его поломке, которую практически невозможно исправить. Для того, чтобы исключить такой фактор, производители покрывают кольца защитой, а те, в свою очередь затянуты тончайшей пленкой воды. Проводя регулярное сервисное обслуживание котла и насоса можно полностью исключить потенциальное разрушение колец уплотнителя.

Вся линейка оборудования делится между собой по определенным элементам конструкции, среди которых выделяют:

консольный тип - оснащен всасывающим патрубком, расположенным на внешней стороне оси и нагнетательный - напротив на корпусе;
вертикальный тип - электродвигатель располагается, соответственно, вертикально, а патрубки – вдоль одной оси. Эти насосы предназначены для перекачивания большого объема теплоносителя;

блочный насос предусматривает, что теплоноситель поступает по направлению оси, а выходит – по радиальному.

Насосы с ротором «мокрого» действия

Основное отличие от сухого ротора заключается в том, что последний располагается непосредственно в воде, циркулирующей по системе отопления. Электродвигатель в таких насосах полностью изолирован от жидкости, в которую помещен ротор, специальным герметичным металлическим стаканом.

Фото 2 Насос с ротором мокрого действия

Подобные насосы предназначены для жилых домов и офисных помещений, поскольку в работе практически бесшумные. В числе дополнительных преимуществ – коррекция настроек и облегченная эксплуатация.

Учитывая невысокую эффективность насоса, обусловленную особенностями работы статора, его можно монтировать только в небольших по площади помещениях. О том, как это правильно сделать, можно посмотреть на примере схемы обвязки твердотопливного котла.

Насосы мокрого типа отличаются очень невысоким КПД, в связи с чем необходимо приобретать оборудование с увеличенной защитой статора.

Для экономии электроэнергии специалисты рекомендуют выбирать модели с автоматической системой управления, которая увеличивает производительность устройства посредством переключения обмотки. Такой режим позволяет оптимизировать работу оборудования, но только в тех системах, где расход воды стабилен.

Как правильно установить

Фото 3 Пример монтажа циркуляционного насоса в систему отопления

Основным условием правильной работы насоса является его корректная установка, которая не нарушает течение теплоносителя и его циркуляцию. Это возможно только в том случае, когда в качестве места установки выбирается участок с избыточным гидравлическим давлением. Если такого участка нет, его необходимо создать, для чего используют один из перечисленных методов:

Если позволяет высота помещения, можно поднять расширительный бак минимум на 1 метр от максимальной точки трубопровода. Идеальным способом будет установить расширительный бак на чердаке или под крышей, при этом его следует обязательно утеплить, чтобы зимой в нем не замерзла вода.
Монтаж насоса на трубопровод, ориентируясь на точку ввода расширительного бачка.
Для принудительной циркуляции теплоносителя можно перенести трубку с падающего стояка на обратный, где обычно располагается всасывающий патрубок насоса. Эта перестановка создает оптимальные условия, обеспечивающие принудительную циркуляцию теплоносителя.

В этом месте температура теплоносителя всегда выше, чем по всей системе. Выбирайте такой тип циркуляционного насоса, который выдерживает температуру от 1200С.

Заключение, отзывы, советы

Для выбора циркуляционного насоса необходимо надо точно знать, какой объем воды котел пропускает в течение минуты. Если допустить ошибку, то система отопления не сможет функционировать так, как надо. При меньшей мощности мотора не будет обеспечено движение теплоносителя, при большей - трубы будут шуметь постоянно.

www.portaltepla.ru

Выбираем циркуляционные насосы для систем отопления.

Создание в квартире или загородном доме условий, приемлемых для комфортного проживания человека зависит от многих факторов, одним из которых является приемлемая для жизнедеятельности человека температура. Для ее поддержания необходимо, чтобы исправно функционировала система отопления, сохраняя при этом определенную температуру носителя. Кроме того, важна и энергоемкость осуществления процесса нагрева.

Для обеспечения более эффективной работы инженерных коммуникаций используются циркуляционные насосы для систем отопления. От их правильного выбора и установки зависит:

Долговечность функционирования всей системы и сохранность соединений трубопровода и прокладок.
Возможность снизить затраты на электроэнергию и сэкономить на электричестве
Предотвратить появление шума в трубах и радиаторах за счет создания оптимального давления в них.

Функции водяного насоса для отопления

Основное назначение циркуляционного водяного насоса заключается в том, чтобы обеспечивать принудительную циркуляцию теплоносителя в условиях замкнутой отопительной системы. Конструктивно устройство для нагнетания давления в трубопроводе состоит из стального или керамического ротора, роторного вала с крыльчаткой, электродвигателя и вращающегося ротора. Установка насоса в систему отопления способствует засасыванию теплоносителя с одной стороны и его нагнетание с другой. При этом функционирование осуществляется за счет центробежной силы, которая возникает при работе крыльчатки, а создаваемый напор должен преодолевать гидравлическое сопротивление элементов инженерной сети.

Благодаря врезке насоса достигается следующее:

Температура всей системы приводится к единому показателю
Устраняются воздушные пробки в радиаторах
Появляется возможность увеличить радиус контура сетей отопления

Однако чтобы получить необходимый эффект, следует правильно подобрать нужный тип и модель агрегата для циркуляции теплоносителя. При несоответствии параметров системы и характеристик оборудования достижение нужного напора становится невозможным.

Циркуляционные насосы для отопления: характеристики и виды

Для нагнетания необходимого давления в отопительной сети и обеспечения циркуляции теплоносителя может использоваться оборудование двух типов: роторного ″сухого″ и погружного ″мокрого″.

устройство циркуляционного насоса

Первый вариант устанавливается таким способом, что отсутствует его непосредственный контакт с теплоносителем, поскольку рабочая часть ротора изолируется с помощью уплотнительных колец. В зависимости от расположения всасывающего патрубка насосы сухого типа разделяют на блочные, вертикальные и горизонтальные. Они могут изготавливаться из угольного агломерата, керамики или нержавеющей стали. Для насосов ″сухого″ типа характерны высокие показатели шума, поэтому при установке необходимо позаботься о звукоизоляции. Кроме того, при наличии в этих устройствах скользящих торцевых уплотнений следует контролировать содержание примесей в теплоносителе и уровень запыленности помещения.

Высокое содержание пыли в воздухе может привести к попаданию мелких частиц внутрь насоса, что повредит уплотнительные кольца и нарушит их герметизацию. Для предотвращения нежелательных разрушений уплотнители следует регулярно смазывать. Насосы этого типа используются для нагнетания давления высокой мощности, поэтому их можно устанавливать в строениях высокой этажности.

Циркуляционные насосы для систем отопления, относящиеся к устройствам погружного типа, имеют непосредственный контакт с теплоносителем. Они характеризуются низкими показателями шума и могут эксплуатироваться без поломок в течение длительного времени. В системах обогрева целесообразно использовать агрегаты в корпусе из бронзы или латуни. Эти металлы не вступают в реакцию с теплоносителем под воздействием высокой температуры и сохраняют свои характеристики.

К недостаткам оборудования для улучшения циркуляции погружного типа относится низкий КПД, что обусловлено его небольшими размерами. Поэтому погружные насосы используются лишь для установки в небольших домах частного типа.

Выбор циркуляционного насоса для отопления: как не ошибиться

При подборе насоса для обеспечения циркуляции теплоносителя в отопительной сети учитываются следующие параметры:

Продуктивность агрегата, которая высчитывается в зависимости от наилучших условий предельной загруженности.
Выбор циркуляционного насоса для отопления зависит также от потерь в гидравлике, которые возникают в трубопроводе при приобретенной скорости циркуляции носителя
Условия эксплуатации, к которым относятся материал и диаметры трубопроводов, характеристики и тип теплоносителя и его температурный режим. Если насос используется в агрессивной среде, то при расчетах это необходимо учитывать.
Внутреннее давление агрегата. Этот параметр связан с сетями инженерных коммуникаций и его значение совпадает с размером суммарного гидравлического сопротивления. В замкнутой отопительной системе этажность не влияет на величину этого параметра и она одинакова для типовых коммуникаций.

При выборе насоса также необходимо учитывать и такой показатель, как потребность в обогреве квартиры или частного дома.

Главным фактором при выборе насоса является площадь жилья и теплопроводность материалов, из которых оно построено.

Расчет циркуляционного насоса для отопления: как не просчитаться

Чтобы установить устройство, обеспечивающее циркуляцию теплоносителя, необходимо учитывать следующие параметры:

Напор отражает его способность поднять теплоноситель на определённую высоту.
Расход показывает: какова его способность перекачивать определенное количество носителя за определенный промежуток времени.

Расчет циркуляционного насоса для отопления производится по формуле

Q=N/(t2-t1), где

Q – расход теплоносителя (м3/час)

t2 – температура греющей воды, в подающем трубопроводе (0С), обычно +90 0С – +95 0С

t1 – температура нагреваемой воды, в обратном трубопроводе (0С), обычно +70 0С

N – мощность котла или газовой колонки (кВт)

Эти расчеты используются, если в системе отсутствует возможность установки циркуляционного устройства.

Установка насоса в систему отопления: нюансы монтажа

монтаж циркуляционного насоса

Раньше подключение насоса к отоплению осуществлялась в систему обратного тока носителя, чтобы более холодная жидкость помогала продлить срок эксплуатации подшипников, ротора и других механизмов. Современные модели агрегатов позволяют выполнять врезку, как на подающем трубопроводе, так и на обратном.

При монтаже системы циркуляции необходимо обеспечить, чтобы гидростатическое давление в любой точке всасывания было избыточным, что достигается следующими способами:

Обеспечивается минимальная высота над высшей точкой трубопровода на которой может располагаться расширительный бак. Она должна составлять менее 0,8м.

Такой способ является одним из самых простых, и используется в том случае, когда осуществляется перевод с системы с естественной циркуляцией теплоносителя на принудительную. Но применять его целесообразно лишь при достаточной высоте потолков или наличии чердачного помещения. Если расширительный бак выносится на чердак, то его обязательно нужно утеплить, чтобы предотвратить потери тепла.

Расширительный бак размещается в самой верхней точке трубопровода для того, чтобы ввести верхний участок инженерных сетей в зону нагнетания водяного насоса.

Его применяют лишь в современных отопительных системах, конструктивное решение которых было спроектировано для осуществления принудительной циркуляции, а трубопровод проложен с уклоном к котлу. В этом случае наивысшая точка инженерных сетей перемещается к самому дальнему стояку.

Выполняется реконструкцию отопительной системы, перенеся при этом расширительный бак вместе с трубой и осуществив врезку рядом с расположением с насосом.

Один из эффективных способов для монтажа устройства, следует только выяснить: сможет ли определенная модель насоса эксплуатироваться в этих условиях.

После выбора оптимального варианта установки циркуляционного устройства, следует также приобрести запорную арматуру и фильтром глубокой очистки. От того, насколько тщательно будет проанализирован каждый способ, зависит эффективность системы отопления и долговечность использования насоса.

Краткий ликбез об электрическом насосе в системе отопления:

karkasnik.su

Насос циркуляционный для отопления инструкция, и что он собой представляет?

Циркуляционный насос повышает эффективность котла.

Современные люди стараются расширить свое жилое пространство, поэтому сегодня все чаще возводятся дома и коттеджи, площадь которых превышает 200 м.кв. Чтобы создать в объемных помещениях нужный температурный режим в холодное время года, люди обустраивают индивидуальные системы отопления. Многие полагают, что чем мощнее нагревательный прибор, тем быстрее и качественнее прогреется воздух в доме. Данное утверждение правильно лишь наполовину. Производительности обогревательного оборудования должно быть достаточно для поддержания нужного микроклимата в доме, ну а повысить эффективность котла и всей системы отопления в целом может циркуляционный насос.

Зачем нужен циркуляционный насос и что он собой представляет?

С помощью циркуляционного насоса воздух в помещение прогревается быстрее.

Устройство прибора для принудительного движения жидкости по трубам отопительной системы похоже на конструкцию дренажных приборов. Корпус насоса выполняется из прочного материала – нержавеющей стали, алюминия, бронзы, латуни. Внутри агрегата помещается ротор. Он приводится в действие посредством электродвигателя. Ротор агрегата изготавливается из керамики или стали. Поверх ротора помещается лопастное колесо или крыльчатка. Диаметр последней должен максимально совпадать с размерами корпуса насоса. Только в таком случае устройство будет работать эффективно.

Устройство работает следующим образом – при вращении ротора в насосе на входном патрубке создается область пониженного давления. Это способствует всасыванию воды в прибор.

Вращающаяся крыльчатка создает центробежную силу. За счет этого на выходном патрубке присутствует компрессия и вода нагнетается в трубы системы отопления.

Преимущества циркуляционного насоса

Ряд преимуществ, которые дает циркуляционный агрегат для системы обогрева помещения:

повышается эффективность и экономность работы системы отопления, так как с насосом можно уменьшить диаметр труб, а это снижает теплопотери в целом;
при помощи данного устройства можно реализовать самые сложную схему прокладки труб для обогрева дома. Это позволяет регулировать температуру воздуха в каждой отдельной комнате дома, что не только снижает потребление энегроресурса, но и создает самые благоприятные условия жизни для каждого человека;
циркуляционный насос способствует быстрому прогреву воздуха в помещении, так как в принудительном порядке заставляет двигаться теплоноситель по трубам отопления и быстрее разносить свое тепло по дому;
система отопления с подобным устройством всегда находится под давлением. Это уменьшает вероятность возникновения воздушных пробок, что, в свою очередь, благоприятно сказывается на уровне комфорта в здании;
повышается эффективность работы котла. Ему не нужно прогревать внушительный объем воды и естественным образом выталкивать ее в трубы. Теплоноситель теперь порциями поступает в нагревательный прибор, там прогревается и при помощи насоса покидает его. Таким образом, снижается уровень потребления энергоносителя котла.

Разновидности циркуляционного агрегата

Устройство циркуляционного аппарата может быть двух основных типов. От этого напрямую зависит мощность прибора и его производительность.

Так, самым недорогим как при покупке и в последующем сервисном обслуживании, считается циркуляционный агрегат «мокрого» типа. Его крыльчатка контактирует непосредственно с теплоносителем в трубах отопления. Но данное устройство имеет маленькую мощность, поэтому может обслуживать дома, площадью до 200 м. кв. КПД таких машин только 30%, хотя они долговечны и работают бесшумно.

Мощность циркуляционного аппарата «сухого» типа в несколько раз превышает производительность предыдущего варианта, поэтому его часто устанавливают при организации обогрева в зданиях больших площадей. Он отличается высоким КПД (до 70%), однако и уровень шума во время его работы также высок. Именно поэтому для установки циркуляционного приспособления «сухого» типа часто требуется отдельное помещение с хорошим звукоизолирующим слоем.

Устройство прибора «сухого» типа для искусственного перемещения теплоносителя в системе отопления, в зависимости от потребностей человека, также может быть разным.

Основные разновидности «сухого» циркуляционного аппарата:

устройство консольного типа – получили свое название, поэтому что двигатель и насос располагаются на одной оси, в то же время они помещены на одной, общей платформе. Данная разновидность циркуляционного насоса может работать с чистыми и грязными жидкостями в системе отопления;
консольно-моноблочный прибор – имеет такое же строение, как и предыдущий вариант, только его мощность несколько ниже. Устройство консольного типа подсоединяются к трубам системы отопления здания под углом;
приборы «In-line» — кольца насоса и двигателя прижимаются друг к другу посредством пружины. Подобные аппараты и трубы схемы обогрева здания могут располагаться на одной оси.

Не зависимо от устройства и принципа работы агрегата, его подбор под параметры схемы обогрева здания проводится индивидуально, на основе технических характеристик системы.

utepleniedoma.com
