Самодельная помпа для воды своими руками. Насос для воды как сделать

Как сделать насос для воды

Практически каждому огороднику или садоводу приходится сталкиваться с проблемой получения воды, необходимой для полива. Можно, конечно, заказать профессиональную установку: специалисты установят помпу, которая будет прекрасно справляться с возложенными на нее задачами. Однако зачем тратить деньги, если сделать ручной водяной насос вполне можно своими руками? Существует множество разновидностей самодельных насосов, которые отлично качают воду и делаются своими руками буквально из подручных материалов. Если вы тоже хотите узнать, как сделать насос, ознакомьтесь с приведенной ниже инструкцией.

Схема установки погружного насоса.

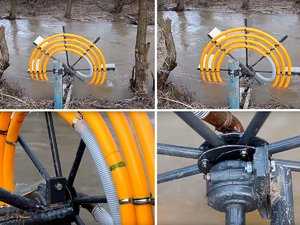

Особенности изготовления насоса для воды своими руками

Главными деталями, которые отвечают за исправную работу насоса для воды, являются клапаны, в особенности — нижний обратный клапан.

Данный клапан определяет производительность системы и ее постоянную готовность. Чтобы половина воды не гонялась без надобности туда-сюда, а оставленный без работы насос не сливал всю воду обратно в колодец или скважину, клапаны нужно изготавливать из качественного материала.

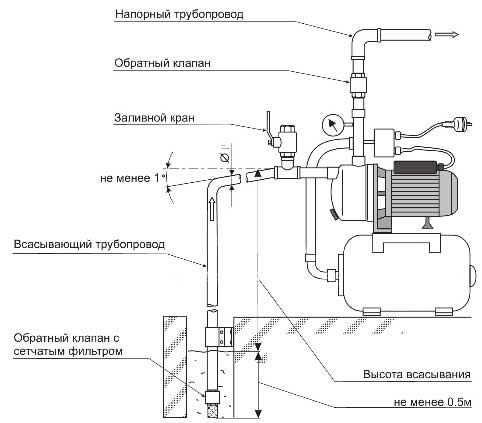

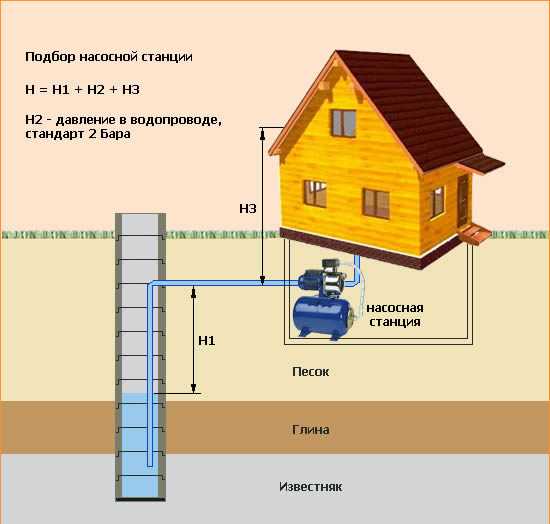

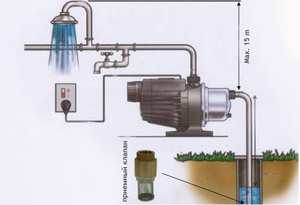

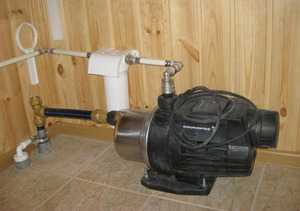

Схема расположения поверхностного насоса.

Поршень может иметь достаточно большой зазор между стенками корпуса и им самим. Вода будет протекать между поршнем и стенками, но основной ее объем будет течь по клапанам. Если вам хочется, чтобы все прилегало плотно, следите, чтобы поршень мог свободно ходить туда-сюда.

Корпус насоса можно сделать и из отрезка какой-то трубы диаметром от 80 мм. Оптимальная длина отрезка — 60-80 м. Внутренности трубы по возможности следует проточить на токарном станке или же снять неровности с помощью шабера. Но если так сделать не получается, ничего страшного. Поршень с крышками можно сделать своими руками из толстого пластика, металла или даже из дерева. Деревянные крышки заметно дешевле, хоть и служат они всего 1-2 сезона. Особенно удобно использовать для изготовления крышек дуб и лиственницу, т.к. они разбухают от воды и обеспечивают надежную герметизацию зазора между стенками корпуса.

Вернуться к оглавлению

Насос для воды, работающий от солнечной энергии

Простейшее устройство такого насоса состоит из молочного бидона, накопительной емкости и решетки из трубок, в которых находится жидкость с низкой температурой кипения (пропан-бутан). Решетку нужно соединить с резиновой грушей, которая опускается в молочный бидон. В верхней части бидона нужно оборудовать 2 клапана, выпускной и впускной. Через впускной клапан воздух попадает внутрь, а из выпускного он отводится в воздухоотводную трубу, однако уже под давлением. Чтобы система заработала, достаточно просто охладить трубы решетки, для этого вполне подойдет вода из колодца. Охлаждение жидкости приведет к снижению давления, что вызовет сжатие груши и наполнение металлической емкости воздухом. Под воздействием давления клапан трубы откроется и в нее попадет воздушная пробка, которая во время движения толкает воду перед собой. Перед тем как попасть в накопительную емкость, вода попадает на решетку, продолжая тем самым цикл.

Подробнее схема того, как самостоятельно сделать насос для воды, выглядит следующим образом.

В герметично закрытой емкости (как уже было сказано, можно использовать молочный бидон), размещается резиновая груша, которая через отверстие в боковой части соединяется с решеткой из изогнутых тонких труб, выкрашенных в черный цвет (такие поверхности, как известно, нагреваются быстрее всего). В свою очередь решетка располагается поверх накопительной емкости. Труба, по которой подается вода, и воздухоотводящая труба имеют различную длину (вторая примерно вполовину меньше) и форму буквы Г, они соединяются между собой при помощи патрубка. Труба погружается в скважину открытым концом, а второй ее конец снабжается рассекателем для душа, чтобы вода могла орошать большую площадь решетки.

Работа данной системы представляет собой простейший тип тепловой машины. Благодаря тому что разница между температурой подземных вод и воздуха существует независимо от погодных условий, данное устройство может использоваться зимой и летом, ночью и днем.

Чтобы тепловая машина заработала, в ней должно присутствовать всего 2 вещи: нагреватель и охлаждающий элемент. Остроумное решение предложенной выше конструкции в том, что в данном случае решетка попеременно используется и как источник тепла, и как холодильник. Сделать такую конструкцию предельно просто, зато она станет надежным и эффективным средством для перекачивания воды.

1landscapedesign.ru

Центробежный насос для воды своими руками

Мини водяной насос своими руками: как сделать

Водяной мини насос

Мини насос водяной – достаточно полезная вещь. Основное требование к нему – компактные размеры.Использование любого насоса для перекачки жидкости, или обустройство автономной системы водоснабжения не может использоваться эффективно в быту, если его габариты и масса отрицательно влияют на удобство при эксплуатации. Поэтому в последнее время именно мини устройства становятся все более популярными.Их легко перенести в любое место и использовать в других условиях. В статье предлагается познакомиться, какие водяные мини насосы можно использовать для перекачки воды.

Особенности водяных мини насосов

Для любого дачного участка или частного дома с автономной системой водоснабжения необходимы устройства для подачи и перекачки воды. Производители смогли добиться в своих изделиях оптимального соотношения производительности и компактности.Так, устройства, имеющие габаритные размеры не более 30 х 20 сантиметров, могут поднимать воду из источника глубиной свыше ста метров, или транспортировать жидкость в горизонтальном направлении на 200 метров и больше.Все водяные насосы мини для водоснабжения, делятся на две основные категории, что зависит от сферы их использования:

Колодезные устройства, для источников глубиной не превышающих 15-20 метров. К ним относятся в основном вибрационные насосы .
Скважинные агрегаты, поднимающие воду из артезианских скважин, глубина которых свыше ста метров. Это обычно центробежные устройства.

Вибрационные мини-насосы

Отличительной особенностью таких изделий является то, что они выполнены по вибрационной технологии, имеют два основных преимущества:

Миниатюрные габариты.
Небольшая цена.

Совет: Хотя главным недостатком вибрационных устройств считается малая мощность, по сравнению с центробежным. Но ее вполне хватает для снабжения дома водой и бытового использования.

Принцип работы таких насосов достаточно простой:

После подключение к электросети напряжением на 220В, двигатель начинает преобразование переменного тока в механические колебания, передающиеся на поршень, зафиксированный на вале привода. Возникающие колебания обладают очень маленькой амплитудой, что визуально напоминает обычную вибрацию, это и послужило названию устройств.
Получаемая внутри корпуса вибрация поршня, создает гидравлический удар, что повышает уровень давления, и способствует перекачиваемой жидкости выталкиваться в водозаборный шланг, при перекрытых остальных отверстиях обратными клапанами.
Такого типа вибрационные устройства изготавливаются по погружной технологии: нормальное их функционирование происходит при полном погружении в рабочей среде. Это связано с большим нагревом агрегатов при эксплуатации, что требует постоянного их охлаждения, чем служит холодная рабочая среда.

Центробежные мини-насосы

В отличие от вибрационных, центробежные агрегаты могут быть:

Погружными.
Поверхностными – насос размещается возле источника, а подача воды происходит по шлангу, в нее опущенному. На фото представлено рабочее колесо центробежного мини-насоса.

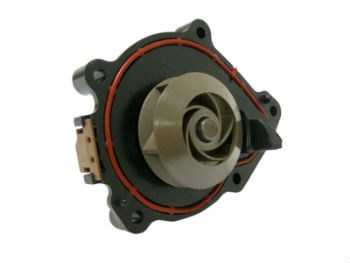

Рабочее колесо насоса

Совет: Используя центробежный мини-насос, можно приобрести эффективный агрегат для системы водоснабжения, и при этом габариты его не на много превышают размеры самых мелких вибрационных насосов.

Перекачка воды в таких устройствах происходит вращением рабочего колеса, при движении которого создается перепад давление между выводящим патрубком и рабочим блоком.
Подключается устройство к розетке 220В, что делает его универсальным, и позволяет использовать как погружную технику внутри скважины, и в качестве устройства для подачи воды при поливе огородов и приусадебных участков.

Дренажные мини-насосы

Дренажный насос от погружного отличается незначительно.Но их сфера применения различная:

Их используют при перекачке грязной воды.
Очистке скважин и колодцев от грязи.
Дренажа сточных вод.
Перекачивание технической воды, используемой для полива огородов

Технические особенности дренажных насос заключаются в следующем:

Он должен иметь конструкцию с повышенной износоустойчивостью, что связано с постоянному агрессивному воздействию сильно загрязненной жидкости.
Погружной агрегат должен иметь миниатюрные размеры, из-за регулярной установки и демонтажа в разных местах.
Дренажный погружной насос имеет большую мощность. Грязная жидкость, такая как канализационные стоки, обычно гуще воды, что требует при ее нагнетании наличия высокого давления.
Подключатся агрегат к универсальному источнику питания, напряжением 220в.

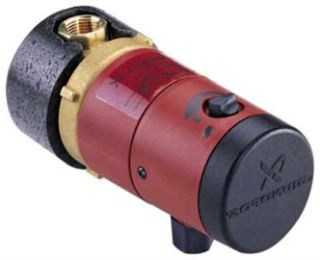

Циркуляционные мини-насосы

Циркуляционный водяной насос мини устанавливается непосредственно на трубопровод, что предъявляет к нему повышенные требования к компактности. При большом весе устройство может попросту деформировать трубу.Главное функциональное назначение миниатюрного циркуляционного насоса — повышение давления потока жидкости в замкнутом трубопроводе.

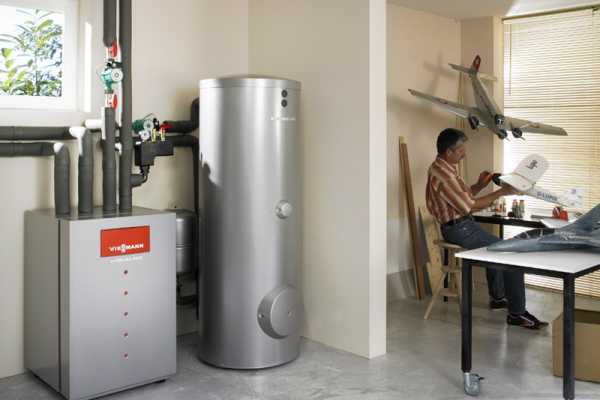

Устанавливаются такие аппараты в системах отопления загородных домов, где уровень давления не дает теплоносителю правильно циркулировать жидкости в естественном режиме, что препятствует реализации полностью потенциала отопительного прибора.
Устанавливаются устройства в системы автономного водоснабжения в местах, где необходимо повысить давление жидкости на выходе из фильтрующего элемента, или гидробака.
Их габариты редко бывают больше 7 х 7 сантиметров.

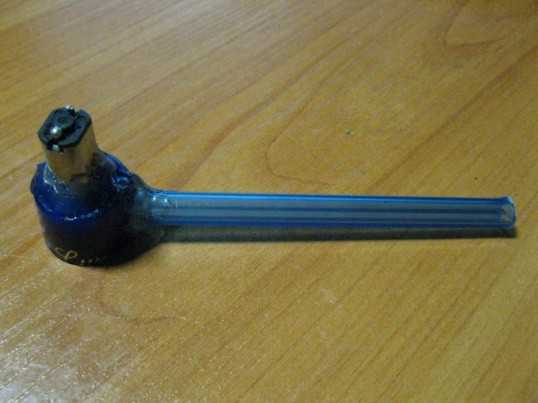

Как мини-насос сделать самому

Иногда умельцы хотят сделать водяной мини-насос самостоятельно. Одним из таких устройств может быть предложенный ниже.

Для работы понадобятся:

Моторчик электрический.
Ручка шариковая.
Супер клей, лучше быстросохнущий и водостойкий.
От дезодоранта колпачок.
Небольшая шестеренка, диаметром примерно, как колпачок.
Четыре пластмассовых кусочка размером 10 x 10 мм.

Инструкция проведения работ:

Стачиваются все зубцы у шестеренки, которая затем подгоняется под размер колпачка.
Приклеивается клеем пластмассовые кусочки через 90 градусов друг напротив друга.
Для формирования корпуса насоса обрезаются стенки колпачка, оставляя их высотой 1,5 сантиметра.
Высверливаются сверху корпуса отверстия для фиксации оси моторчика и справа для фиксации корпуса ручки.

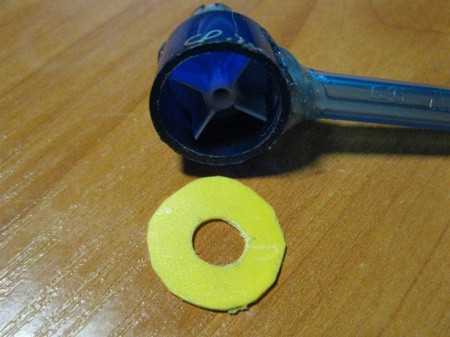

Подготовка элементов для сборки мини-насоса

Шариковая ручка разбирается, остается только корпус, и приклеивается в колпачке к боковому отверстию.
Приклеивается моторчик к верхнему отверстию корпуса.
На ось моторчика крепится рабочее колесо.
Вырезается пластиковая панель, диаметр которой такой же как колпачок.
Просверливается в панели для забора воды отверстие и герметично приклеивается она к корпусу.

Какие мини-насосы можно изготовить самостоятельно, как они работают хорошо видно по видео в этой статье.

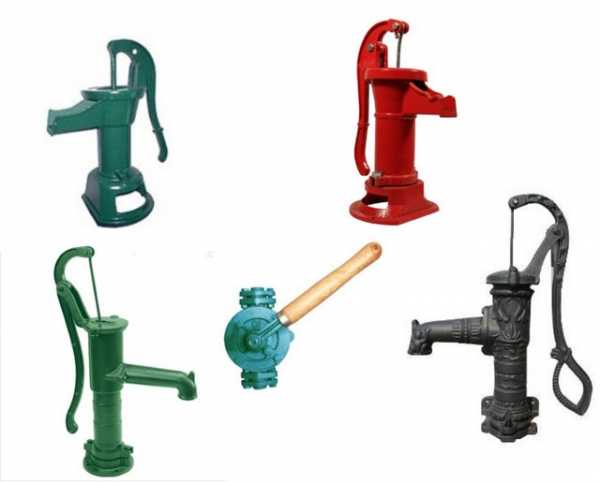

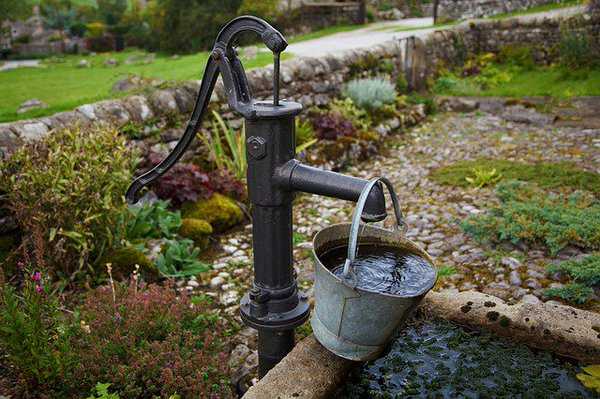

Водяной ручной насос: какой выбрать для дачи

Ручной насос для воды – необходимая вещь на каждом дачном участке. Хоть и считается, что ручные приборы и оборудование – «прошлый век», но зачастую и в современном 21 веке без них не обойтись. Особенно это касается дачных участков, где перебои с электричеством, а иногда и полное его отсутствие – дело привычное. А без света ни сад-огород вырастить, ни еду не приготовит.

Ручной насос для воды: особенности использования

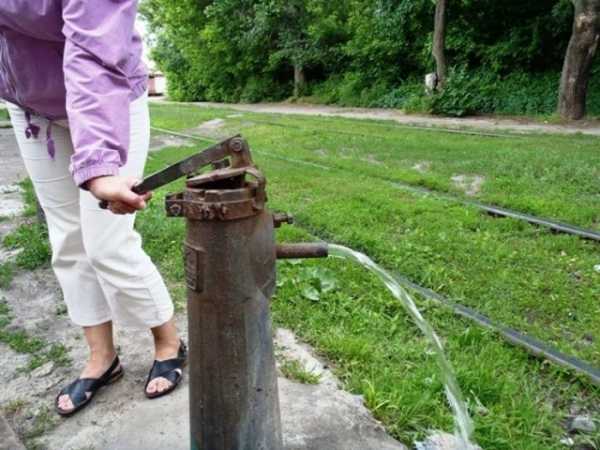

Простейший подъемный агрегат для воды – ручной насос Отсутствие в некоторых местностях централизованного водоснабжения и даже электроснабжения (либо частые перебои в подаче) – далеко не редкость. Особенно если речь идет об участках, которые только недавно начали осваивать. ya.

Ручной насос для скважины своими руками

Насос ручной для скважин – самый простой способ добыть воду, если нет электричества Даже сегодня в непосредственной близости от городов есть места, куда ещё не пришло электричество либо оно подается с частыми перебоями и внезапными отключениями. Тем не менее, многие люди выбирают их для постоянного проживания или загородного отдыха из-за меньшей стоимости участков или.

Геотермальный насос своими руками: альтернативные коммуникации

Геотермальный насос для дома Понятие «насосы геотермальные» известно далеко не каждому человеку, во всяком случае, в нашей стране. Если дать этому оборудованию краткую характеристику, то выглядеть она будет так: термонасос представляет собой устройство, перекачивающее теплоноситель, и изменяющее при этом его температуру. Инструкция и видео в этой статье призваны восполнить информационны.

Ручной насос для воды своими руками в разных вариантах

Насос для воды своими руками ручной Насос для воды своими руками ручной многие хотят сделать. Ведь если вам не надо постоянная вода, тогда вам и не надо нести дополнительных затрат. Ведь, к примеру, для полива он прекрасно подойдет. Сегодня мы рассмотрим несколько вариантов, как сделать насос водяной ручной своими руками. Модели все делаются полностью своими руками. Они раз.

Как сделать насос для воды своими руками?

Часто дачники сталкиваются с проблемой добычи воды на участке. Особенно этот вопрос актуален в том случае, если все попытки обнаружить водоносный пласт на земельных владениях заканчивается неудачей. А, может быть, просто нет необходимости использовать большое количество средств на обустройство скважины/колодца. В этом случае для откачки воды из близлежащего водоема (речки/пруда) для полива пригодится самодельный насос. Этот вариант оборудования позволит не только сэкономить семейный бюджет, но и снизит трудозатраты при добыче воды.

Часто дачники сталкиваются с проблемой добычи воды на участке

Важно: самодельная помпа ручная собственного производства способна при правильном подходе к монтажу перекачивать до 25 тысяч литров в течение суток.

О том, как сделать водяной насос для откачки воды из любого резервуара или водоема, ниже в нашем материале. Рассмотрим три наиболее простых, но не менее эффективных способа производства насосов с ручным управлением или работающий от тепла и солнечной энергии. Электрический агрегат собрать самостоятельно очень сложно, поэтому такой вид сборки оставим профессионалам.

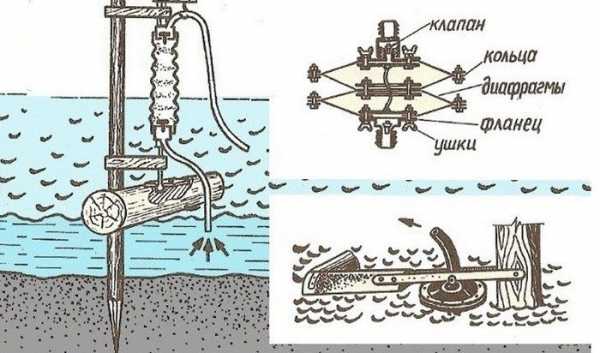

Насос простой волновой

Насос своими руками, собранный по этой технологии, способен забирать воду для полива сада и огорода из близлежащего водоёма даже при ветре 2 м/сек

Насос своими руками, собранный по этой технологии, способен забирать воду для полива сада и огорода из близлежащего водоёма даже при ветре 2 м/сек. Именно ветер в этом случае и будет являться движущей силой, которая при минимальной скорости создаёт давление в насосной системе от 4 атмосфер.

Итак, для сборки ручного насоса для откачки/забора воды необходимо приготовить:

Труба-гофра сечением 5-7 см.;
Втулка для трубы с клапанами — 2 шт.;
Кронштейн для монтажа гофротрубы;
Деревянное бревно-стойка с острым нижним концом.

Важно: в качестве водозаборной трубы можно использовать и латунную. Но в этом случае вес бревна-стойки должен превышать 60 кг.

Монтаж насоса проводят таким образом. К бревну крепят кронштейн в верхней его части. К нему фиксируют гофрированную трубу одним концом. Второй конец трубы опускают к нижней части бревна и надежно крепят при помощи хомута. Бревно с прикрепленной трубой с силой вдавливают в дно водоёма таким образом, чтобы иметь доступ к верхнему выходному патрубку самодельного насоса. Дальше ветер сделает своё дело: насос для воды своими руками будет откачивать воду из водоёма вод воздействием сокращения гофрированной трубы. Только успевай подставлять ведро.

Важно: чтобы бревно-стойка не гнило в воде, его желательно обработать раствором из керосина и олифы. При этом пропитку ручного насоса необходимо делать в четыре этапа. А срезы торцы бревна необходимо обработать шесть раз. Застывающую на ветру смесь просто немного подогревают до жидкого состояния.

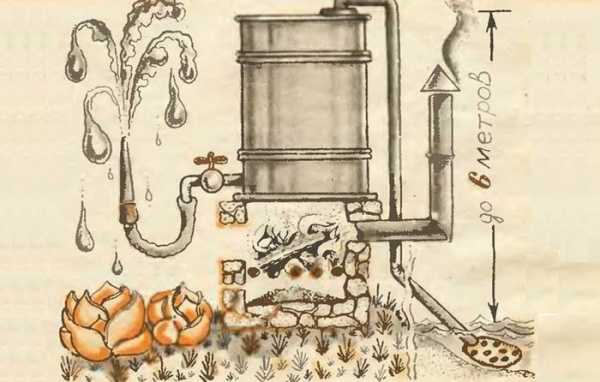

Насос по типу печь

Этот агрегат не является электрическим, но качает воду не хуже

Этот агрегат не является электрическим, но качает воду не хуже. Принцип его действия заключается в вытеснении воздуха из резервуара помпы. При этом пространство будет заполнять вода, которую потянет за собой уходящий из насоса воздух по типу вакуума.

Важно: подобный водяной насос наполняет бочку объемом 200 литров в течение часа.

Для изготовления такого агрегата понадобится:

Бочка ёмкостью 200 литров из стали;
Выходной патрубок с краном-клапаном;
Примус для подогрева бочки (можно использовать и простую паяльную лампу;
Резиновый шланг с сетчатым фильтром на конце;
Дрель ручная или электрическая.

Собираем насос для воды таким образом:

С одной стороны бочки в нижней её части делаем отверстие при помощи дрели и монтируем в него кран-клапан. Он будет способствовать отдаче воды из резервуара при необходимости.
В верхней части бочки с крышкой делают отверстие под шланг и плотно монтируют в него последний. Шланг должен быть вставлен герметично и без зазоров.
Осталось установить под бочкой примус, налить в бочку 2-3 литра воду и зажечь огонь. При этом конец шланга опускаем в водоём и ждём хорошего нагрева резервуара. Когда огонь тухнет, бочка остывает и начинает откачивать воду из водоёма под воздействием разниц давления.

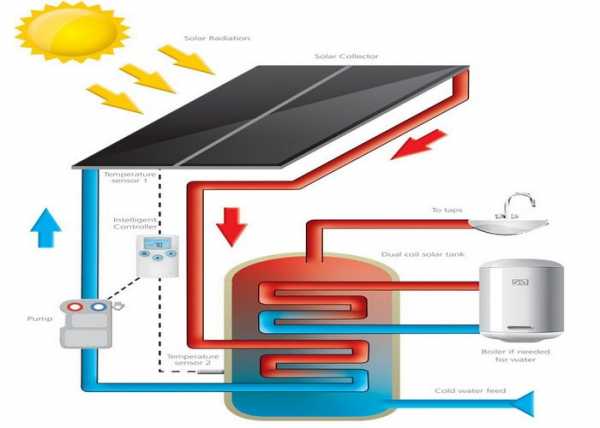

Агрегат, работающий от солнечной энергии

Собрать простой насос на воду своими руками вполне возможно

Насос, который будет работать от солнечной энергии, содержит в своей конструкции два клапана, которые позволяют воде течь по водоприёмному шлангу под воздействием перепадов температур. А основным генерирующим веществом в таком агрегате является пропан-бутан. Его особенность закипать при низкой температуре помогает привести в движение самодельный ручной насос.

Принцип работы установки таков. В металлический бидон опускают резиновую грушу, которая соединена с металлической трубкой, выполненной в виде решетки. В такой трубке и находится пропан-бутан. В свою очередь в бидоне расположены два клапана, которые работают на впускание и выпускание воды и ёмкости. Причём один из клапанов открывается, а второй в этот же момент закрывается.

Важно: решетка с пропан-бутаном должна располагаться на солнечной площадке.

Для того чтобы подобный водяной насос своими руками пришёл в действие, нужно просто полить металлическую трубку холодной водой. От этого жидкость внутри неё начнет охлаждаться и раздувать грушу. В результате будет происходить откачка воды из водоёма в резервуар. При этом трубка будет нагреваться под солнцем и тут же охлаждаться под воздействием проходящей воды.

Таким образом становится ясно, что собрать простой насос на воду своими руками вполне возможно. К сожалению, это не относится к фекальному или дренажному насосам. Они имеют более сложное устройство и требуют более тщательного подхода. Хороший фекальный насос можно приобрести в специализированных точках продаж по выгодной цене, воспользовавшись рекомендациями профессионалов.

Как изготовить ручной водяной насос своими руками

Как сделать ручной водяной насос своими руками? На дачных участках при отсутствии централизованного водоснабжения необходимо создавать устройства для автономного обеспечения водой. Для этого используют насосы. Они транспортируют воду под напором. В загородных хозяйствах эти устройства приобрели широкое применение. С их помощью можно забирать воду из скважин для полива садово-огородных культур.

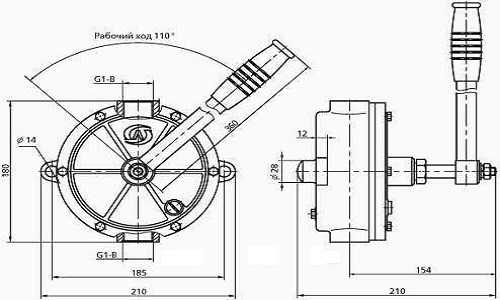

Чертеж ручного водяного насоса.

Изготовление ручного насоса своими руками

Материалы и инструменты:

Устройство и принцип действия ручного насоса.

Для того чтобы изготовить ручной насос, надо к кронштейну подвесить гофрированную трубу. Другой ее конец прикрепляют к бревну, которое плавает в воде. К трубе с двух сторон присоединяют втулки, имеющие клапаны.

Небольшие волны на поверхности воды приводят в движение гофрированную трубу. Благодаря этому труба-гармошка может сжиматься и разжиматься. Чем чаще будут производиться эти движения, тем лучше прибор будет перекачивать воду.

При силе ветра 2 м/сек волны раскачивают самодельный насос и способствуют перекачке устройством до 25 т воды в день.

Если гармошка изготовлена из латуни, то вес бревна должен быть около 60 кг.

Устройство штангового насоса.

Если вы хотите обеспечить долговечность работы оборудования, то необходимо к подъемнику прикрепить кольцо-ограничитель. Через это кольцо закручивают болт.

При помощи ограничителя с болтом подъемник удерживают в начальной позиции. При этом он может передвигаться в горизонтальной плоскости.

После этого привинчивают в наконечники втулки, затем припаивают их в трубу-гармошку. В ручном приборе устанавливают клапаны из резины.

Плавающее бревно подтягивает гофрированную трубу. Оно располагается перпендикулярно.

Второй способ изготовления самодельного ручного устройства

Устройство поршневого насоса.

Материалы и инструменты:

металлический цилиндр;
поршень;
резиновое кольцо.

Корпус прибора изготавливают из металлического цилиндра. Для корпуса можно использовать гильзу от дизеля, корпус гидроцилиндра или кусок металлической трубы.

Затем изготавливают поршень. Его можно выполнить из пластика, дерева или металла.

Поршень нужно уплотнить при помощи резинового кольца.

Производительность прибора будет напрямую зависеть от работы всасывающего и обратного клапана, который представляет собой отверстия в крышке цилиндра и в корпусе поршня.

При движении поршня вверх вода выдавливается в выпускную трубу. Ее лучше выполнить из металла. Резину использовать нежелательно, так как она будет деформироваться.

Клапан выполняют из резины. На отверстие клапана прикрепляют резину при помощи шурупа с гайкой или заклепки.

Когда вода оказывает давление на резину, она поднимается, пропуская воду. Если давления воды нет, то отверстие не будет открываться.

Самодельные устройства очень удобны в эксплуатации. Их легко устанавливать. Они отличаются невысокой стоимостью и простотой обслуживания. Кроме того, такие приборы можно использовать там, где отсутствует электропитание.

При работе самодельным насосом нужно прикладывать физическую силу. Необходимо правильно установить помпу в скважину. Для повышения срока эксплуатации оборудования надо достаточно часто проводить профилактику и смазывать механизм машинным маслом.

Ручной водяной насос, изготовленный самостоятельно, при правильной эксплуатации прослужит несколько десятков лет.

Источники: http://moikolodets.ru/mini-vodyanoj-nasos-svoimi-rukami-606, http://vodakanazer.ru/nasosy-i-nasosnoe-oborudovanie/nasosy-dlya-kolodcev/vodyanoj-nasos-svoimi-rukami.html, http://moyaskvazhina.ru/instrumenty/ruchnoj-vodyanoj-nasos-svoimi-rukami.html

rusbyr.ru

Самодельная помпа для воды своими руками

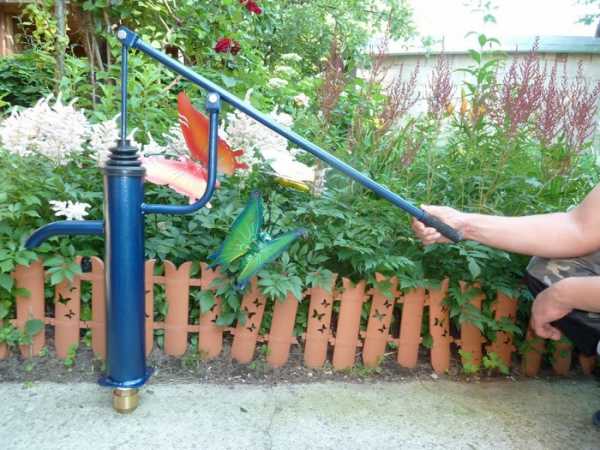

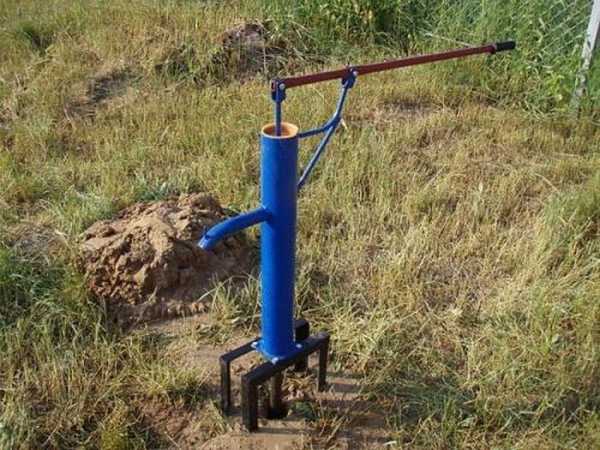

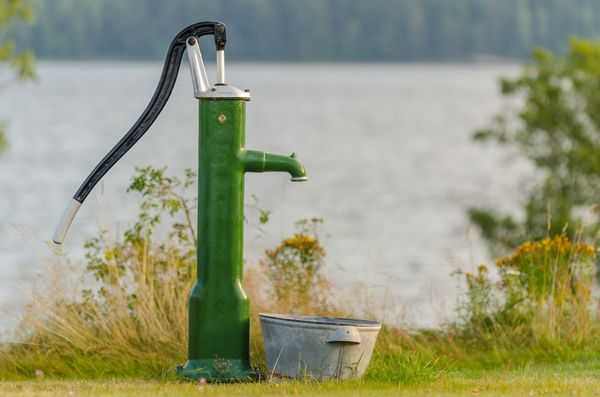

Делаем ручной насос для воды своими руками

Дачный участок и наличие колодца на нём — радость для каждого любителя природы. Особенно если к поселку подведено электричество и есть возможность перекачивать воду для полива из колодца при помощи мощного агрегата.

Но что делать в том случае, если электроэнергии нет совсем или её временно вырубили. Конечно, носить воду к грядкам можно и просто вёдрами, но это и утомительно, да и просто долго. Особенно если садово-огородные угодья имеют большую площадь.

Предлагаем вашему вниманию вариант решения дилеммы — сборка помпы для воды своими руками. И поверьте, такая водяная машина будет работать хоть и немного медленнее электронасоса, но все же, достаточно продуктивно. Рассмотрим несколько вариантов помп, собранных своими руками.

Целесообразность изготовления ручной помпы

Своими руками можно собрать только ручной поршневой насос

Стоит ли думать о том, что производство домашнего собственного насоса не выгодно и ни к чему не приведет. Готовы доказать вам обратное, ссылаясь на несколько преимуществ такой работы:

Во-первых, под рукой у дачника всегда будет иметься устройство для подачи воды из колодца наверх, даже если отключат электроэнергию.
Немаловажным пунктом является и экономия семейного бюджета. Так, тарифы на свет растут, как на дрожжах, а мощный насос в рабочем состоянии мотает немало кВт. Такие циклы работы насоса даже с целью полива грядок за месяц могут вылиться в кругленькую сумму для среднестатистической семьи.

Важно: своими руками можно собрать только ручной поршневой насос. Все остальные типы помп (крыльчатые, мембранные, шиберные) более сложны в самостоятельной сборке.

Работа и устройство поршневого агрегата для колодца

Производительность насоса поршневого типа в среднем составляет 2-3 литра за один цикл (нажатие на рычаг)

В колбе (корпусе) помпы устанавливается поршень, которые под воздействием оказания физической силы на рычаг движется вверх и вниз. В поршне имеются входное и выходное отверстия, закрытые клапанами. В момент нажатия на рычаг поршень опускается вниз по колбе и открывает входной клапан. Вода заполняет рабочую камеру, давление в ней поднимается. Из-за перепада давления вода выталкивается наружу через выходной клапан устройства.

Важно: производительность насоса поршневого типа в среднем составляет 2-3 литра за один цикл (нажатие на рычаг). Но при этом может быть увеличена, если увеличить сечение корпуса и поршня в нем. Чаще всего такие насосы используются для абиссинского колодца. Но при условии надежной фиксации помпы его можно использовать и с обычным колодцем.

Этапы работ по созданию насоса

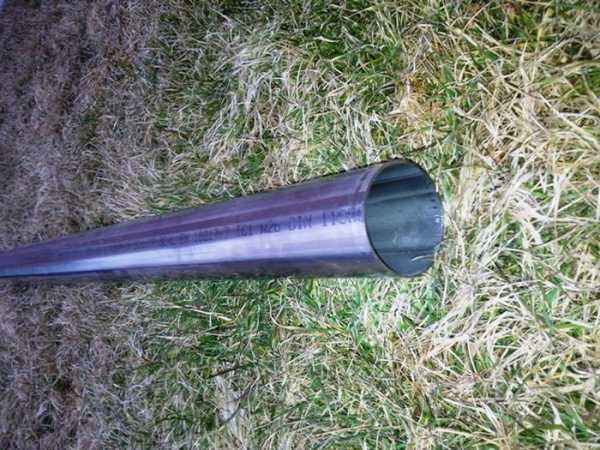

Сначала необходимо подготовить корпус-цилиндр, который можно сделать из отреза трубы нужного сечения

Сначала необходимо подготовить корпус-цилиндр. Его можно сделать из отреза трубы нужного сечения. Желательно, чтобы диаметр трубы составлял не меньше 8 см. А её длина была 1 метр.

Важно: сечение корпуса для ручной помпы не обязательно должно быть круглым. Это может быть и квадрат, и многоугольник. Главное потом подогнать сечение поршня под форму корпуса.

Теперь к корпусу помпы нужно приварить два кронштейна таким образом, чтобы будущий рычаг разместился между ними свободно. Кронштейны крепят в верхней части насоса.
Следующим этапом будет сверление отверстий для входного и выходного патрубков. Соответственно отверстия делаем в нижней и верхней части корпуса.
Нижнюю часть корпуса необходимо закрыть крышкой. Это может быть и металл, закрепленный при помощи сварки, и просто лиственница. Последняя отлично контактирует с водой, не подвергаясь гниению.
Также необходимо закрыть и верхнее отверстие колбы крышкой. Это не обязательно, но наличие крышки повысит эффективность помпы и предотвратит расплескивание воды в момент её подъема.
В верхней крышке делаем отверстие под шток. Оно должно быть в виде щели.

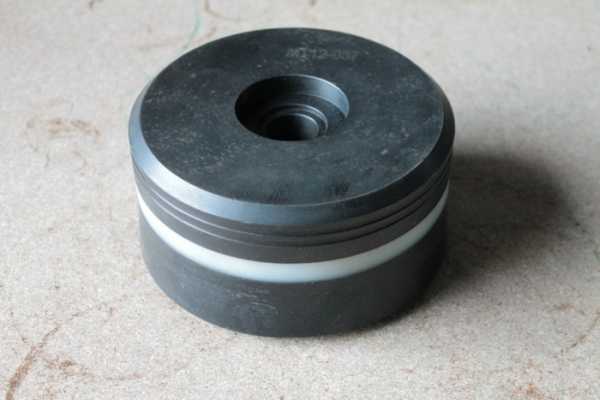

Делаем поршень для насоса

Теперь необходимо своими руками сделать главный рабочий узел помпы — поршень

Теперь необходимо своими руками сделать главный рабочий узел помпы — поршень. Его нужно делать из таких материалов:

Диск из металла, толщина которого должна быть около 3-4 см;
Отрез плотной резины такого же сечения как и поршень (толщина материала должна быть не менее 5 см).
По всей поверхности поршня (металлического диска) делаем отверстия диаметром около 1 см. Их должно быть несколько.
Сверху диск накрываем резиновой прокладкой и соединяем их.
Сквозь оба элемента поршня в центральной части нужно сделать разрез для того, чтобы надежно зафиксировать шток.
В качестве штока можно использовать прут из металла или стали. Его длина должна составлять 1-1,5 м. Шток продеваем через сформированное в поршне отверстие и фиксируем его снизу прочной гайкой.
Верхний конец штока крепим к рычагу после его вывода через верхнюю крышку корпуса.

Делаем рычаг

Рабочий рычаг помпы можно изготовить из трубы диаметром 3 см

Осталось сделать рабочий рычаг помпы. Для этого возьмем трубу диаметром 3 см и длиной около 35 см. Один конец трубы нужно сплющить молотком и проделать здесь отверстие под болт. В дальнейшем именно через него будет проходить болт, который также расположится и в двух кронштейнах. Именно так крепится рычаг. К болту подводят и верхний конец штока, надежно фиксируя его. Наружную сторону рабочего рычага можно обмотать изолентой или надеть на него кусок резинового шланга для удобства захвата рукой.

Входной клапан монтируем из отреза плотной резины. Его диаметр должен быть немного меньше входного отверстия. В центральной части клапана формируем отверстие и монтируем в него направляющую. Именно благодаря ей клапан всегда будет возвращаться на место после возвращения поршня в привычное положение.

Важно: направляющая должна иметь длину, большую, чем расстояние от сливного патрубка до нижнего конца корпуса помпы.

Готовый насос насаживают на трубу, длина которой должна доставать до зеркала воды в колодце. Осталось надежно зафиксировать помпу у стенок источника, чтобы беспрепятственно поднимать воду из него.

Насос, работающий от огня

Еще одна простая конструкция помпы для колодца

Еще одна простая конструкция помпы для колодца. В этом случае нужно подготовить такие материалы:

Металлическая бочка объемом 150-200 л;
Кран для выходного отверстия;
Водозаборный шланг;
Кирпичи для кладки небольшой печки.

Конструкцию собираем таким образом:

Сначала выкладываем небольшую печку из кирпича так, чтобы на неё стала бочка.
Теперь в боковой части резервуара вверху делаем входное отверстие, а в боковой части внизу — выходное под кран.
К входному патрубку крепим шланг, длина которого достанет до зеркала воды в колодце, к выходному — краник.

Важно: на конец шланга рекомендуется надеть сетчатый фильтр.

Работать такая помпа будет по следующему принципу:

Сначала в бочку заливаем 3-5 литров воды.
В печи разводим огонь и ждем, пока вода хорошо нагреется.
Тушим огонь в печи. После этого нагретый воздух уйдёт в колодец, а давление в резервуаре станет разреженным. В результате такого явления вода начнет поступать в бак. Как только бочка наполнится, можно открывать кран и забирать из резервуара воду через стандартный шланг, прикрепленный к нему.

Помпа на солнечной энергии

А можно сделать и такой насос для колодца, который будет работать от солнца

А можно сделать и такой насос для колодца, который будет работать от солнца. Для его изготовления своими руками понадобятся:

Металлический бидон любой ёмкости (чем больше, тем лучше, но, как правило, берут резервуар на 50 литров;
Резиновая грелка;
Металлическая трубка в виде решетки, наполненная пропан-бутаном;
Два клапана — входной и выходной.

Собирают конструкцию таким образом:

В бидон монтируют резиновую грелку (грушу), предварительно герметично соединим её с трубкой в виде решетки;
Решетку располагают с солнечной стороны колодца, впрочем, как и бидон;
К входному патрубку крепим шланг, и второй его конец опускаем в колодец;
Выходное отверстие закрываем клапаном в виде краника.

Работать такой самодельный насос будет под воздействием нагрева пропан-бутана в трубке. Тот закипает при самых низких температурах. Как только трубка нагреется, её нужно полить холодной водой, после чего произойдет остывание вещества. Это в свою очередь приведет к надуванию груши, и вода начнет поступать в резервуар. Трубка в этот момент снова нагреется и тут же охладится из-за проходящей по системе воды. Процесс непрестанной откачки воды из колодца будет обеспечен.

Итак, стало ясно, что сделать помпу для колодца своими руками при минимальной сноровке можно очень просто.

Варианты водяных насосов своими руками

Для любого загородного жителя или дачника, первостепенной задачей становится полноценное и бесперебойное обеспечение своего хозяйства водными ресурсами. Даже если нет финансовой возможности приобрести приспособление для откачки воды, многие дополнительно стараются изготовить водяной насос своими руками. Это обусловлено частыми перебоями с электроподачей в садоводствах, что выводит из строя покупные модели насосов. Следует отметить, что и в домашних условиях без водяной помпы для откачки воды просто не обойтись: для замены воды в аквариуме, как альтернатива кулера и так далее.

Возможные варианты ручных насосов своими руками

Существует множество вариантов поднятия воды на поверхность, и, соответственно, конструкции нужны в каждом случае разные. Все ручные насосы для перекачки воды, изготовленные кустарным способом отличаются лишь по сложности сборки конструкции. Для создания таковых не требуется особо богатая база технических познаний, достаточно приложить усилия и желание. Финансовая сторона вопроса просто ничтожна, а порой, достаточно будет наличие любых сподручных материалов, которых на даче предостаточно. Рассмотрим более подробно как сделать насос для воды своими руками для хозяйственных нужд.

Мини насос для перекачки воды

Чтобы откачивать любую жидкость, особой популярностью пользуются приспособления, не требующие долгой сборки. Именно такой мини насос для воды можно быстро сконструировать из пластиковой тары из-под лимонада. Его удобство заключается ещё и в том, что отпадает потребность в электричестве. Пользоваться им можно постоянно, не ставя никаких ограничений на водные ресурсы.

Читайте также: Бассейн на даче своими руками

Это наиболее простая конструкция из всего огромного перечня. Самодельную помпу для перелива воды возможно сделать своими руками всего за несколько минут. В качестве исходных материалов подойдут: резиновая трубка или шланг, горловины от пластиковых бутылок с крышками. Такое приспособление крайне необходимо иметь на любом приусадебном участке, где требуется частый и интенсивный полив.

Также рекомендуем прочитать:

Суть работы такого насоса состоит в перекачке жидкости из одной ёмкости в другую.

В первую очередь надо сделать клапан в виде капли. Берётся крышка и из внутренней прокладки вырезается круг меньшим диаметром, с маленьким сегментом сбоку. Заместо прокладки можно использовать обычную изоленту. Теперь в крышке от бутылки просверливаем дыру диаметром до 8 мм. Готовый клапан вставляется в крышку и завинчивается в неё обрезанное горлышко. Любую тоненькую трубку просовываем в отверстие клапана и поверх этого надеваем обрезок от другой бутылки, в форме воронки. С другой стороны, надевается отводящий шланг.

Теперь все готово к работе! Заборная часть погружается в ёмкость с водой и после одного резкого движения руки вверх и вниз, жидкость начинает подниматься по шлангу. Дальше ничего делать не надо, так как включается процесс самотёка.

По аналогичному принципу работает помпа для аквариума своими руками. С её помощью можно значительно облегчить откачивание грязной воды из ёмкости большого размера.

Практически все насосы осуществляют одинаковую функцию — это откачка воды из точки а в точку б. Так как не все в состоянии приобрести дорогой насос для снабжения своего хозяйства водными ресурсами, то становится актуальным и крайне необходимым изготовление помпы своими руками .

Читайте также: Водные растения для прудов и водоёмов

Откачка воды из колодца станет не столь утомительной, если для этого пользоваться подобными агрегатами. Поместив шланг для забора воды в любой водоём поблизости, колодец или яму, можно беспрепятственно весь сезон осуществлять полив. Это универсальное устройство удобно использовать для удаления лишней воды из подвала, для осушения ям и ещё для многого.

Как сделать помпу

Перечислим главные составляющие любого самодельного насоса поршневого типа:

нижний и обратный клапаны;
поршень;
любой отрезок трубы из стали или пластика.

Если идти по самому простому пути, то выбирают волновой насос. Он приводится в действие за счёт волнообразных колебаний жидкости. Здесь основной деталью является корпус в виде шланга, на торцы которого монтируются втулки с уплотнителем. Один конец трубы закрепляется на бревне, а другой на вертикально вкопанный кронштейн. Таким же образом устанавливается кронштейн для помпового насоса. В этом случае, с двух сторон пластикового или стального корпуса подсоединяются шланги. Снизу идёт забор воды, а сверху она выходит наружу. Этот вариант вполне пригоден для откачки грязной воды из ямы, поднятия питьевой воды из колодца или любых других мест.

Ручная помпа для откачки воды

Пусть это не совсем то, что можно приобрести в магазине, но не менее эффективно и не так затратно. Если приложить немного мастерства и своего личного времени, то получится полноценный помповый насос. Для этого потребуется:

автомобильная камера;
тормозная камера;
шарики из металла;
медные трубки;
дрель и другие инструменты.

В тормозной камере следует закрыть все технологические отверстия, за исключением одного, для штока. В нижней её части просверливают два отверстия под клапаны.

Читайте также: Всё о фильтрах для очистки воды в бассейне

В медную трубку с утолщёнными стенками, вставляется шарик. А чтобы он не выскочил во время работы помпы, поперёк отверстия припаивают кусочек проволоки. Конструкция обратного клапана изготавливается аналогичным способом. Отличие лишь в том, что между шариком и проволокой надо разместить пружину.

Теперь обратный и входной клапаны крепят в отверстия на нижней поверхности тормозной камеры .

Штоком здесь выступает резина от камеры колеса. Из неё вырезается круг с отверстием посередине. В полученный уплотнитель вставляется штырь с нарезкой под резьбу и закрепляется гайками. Вся конструкция фиксируется с двух сторон к тормозной камере в нижнюю область, где клапана. Для привода в действие такой ручной помпы, потребуется рычаг. Один его конец соединяется со штоком, а другой — со стационарным кронштейном.

Для осуществления поливочных работ отлично подойдёт устройство, под названием «печь». Здесь основной деталью является обычная большая бочка. Главное, чтобы она имела полную герметичность. В нижней части бочки монтируется кран, а наверху располагается шланг.

Для образования пара внутри ёмкости потребуется вначале залить туда немного воды. Шланг опускается в колодец или в озеро. Внизу разводим костёр или включаем паяльную лампу и за счёт образовавшегося внутри пара, весь воздух удаляется, а по шлангу начинает поступать вода. Таким образом, бочка быстро наполняется и можно начинать орошение через кран.

В любом случае самодельный ручной насос никогда не будет лишним на даче, даже если есть хороший производственный насос. Например, при его поломке или отключении электроэнергии, все хозяйственные работы моментально встанут.

Водяной насос своими руками

Несмотря на демократичную стоимость и широкий ассортимент современного насосного оборудования, некоторые примитивные модели можно изготовить самостоятельно. И дело тут не только в приобретении технических навыков, но и в своего рода отдыхе, упражнении для тела и для ума. После прочтения данной статьи вы узнаете, как сделать водяной насос своими руками.

Водяной насос своими руками

Содержание пошаговой инструкции:

О целесообразности собственноручног о изготовления

Основным недостатком заводских водяных насосов является необходимость в подключении к линиям электропитания. Нужно согласиться, что на многих загородных участках, особенно в начале строительства, электричество – большая редкость.

Водяной насос своими руками

Более того, тарифы на электроэнергию постоянно растут, а о случаях ее отключения владельцы дачных участков знают, как никто другой. Именно по этой причине каждый уважающий себя хозяин должен иметь в распоряжении «запасное» оборудование для перекачки воды. Такое оборудование пригодится не только при поливе сада и огорода – его также можно использовать в критические моменты.

Обратите внимание! Рекомендуется изготавливать поршневой водяной насос (или насос-качок, как его еще называют), т. к. это простейший вариант водозаборного оборудования. Для этого потребуются лишь минимальные технические навыки и небольшой набор инструментов.

Принцип действия насоса-качка

Устройство простейшего поршневого насоса-качка

В корпусе имеется цилиндр с перемещающимся внутри него поршнем. В самом цилиндре есть входное и выходное отверстия, оснащенные клапанами. Для облегчения качки между нижним клапаном и поршнем устанавливают пружину – она будет притягивать поршень.

Воздух в цилиндре разрежается во время движения поршня, вследствие чего вход открывается и вода затягивается внутрь. Далее, когда поршень двигается в обратную сторону, закрывается клапан и вода посредством выходного отверстия покидает цилиндр. Единственным двигателем здесь являются прилагаемые мускульные усилия, а производительнос ть устройства зависит не только от них, но и от объема цилиндра.

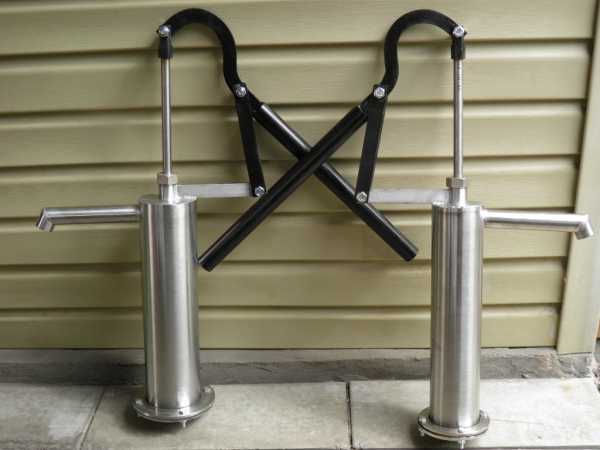

Ручной насос для скважины (качок)

Обратите внимание! Поршневой насос вряд ли сможет обеспечить полноценное водоснабжение участка, но в экстренных случаях с его помощью можно перекачать немного воды, к примеру, для полива грядок.

В большинстве случаев насосами-качками оснащаются скважины незначительной глубины – абиссинские колодцы.

Насос ручной для поднятия воды

Технология изготовления поршневого насоса

Схема поршневого насоса

Ничего сложного в создании насоса-качка нет, главное – подготовить все необходимое и следовать приведенной ниже инструкции.

Делаем поршневый насос

Этап 1. Вначале формируется цилиндр. Для этого потребуется металлическая труба ø10 см и длиной в 1 м. Чтобы обеспечить беспрепятственно е движение поршня, внутреннюю поверхность трубы нужно обработать наждачной бумагой (для удобства последнюю насаживают на деревянную палку).

Обратите внимание! Необязательно использовать для насоса трубу с круглым сечением, конфигурация может быть самой разнообразной – от квадрата до шестиугольника.

Этап 2. К цилиндру привариваются кронштейны, с помощью которых будет крепиться рычаг насоса. Их нужно установить так, чтобы рычаг входил между ними свободно. Для изготовления кронштейнов используются металлические уголки.

Этап 3. В верхней части цилиндра сверлится отверстие под сливной патрубок. Сам патрубок можно располагать как напротив кронштейнов, так и сбоку от них.

Этап 4. Далее нужно сделать крышку, которая закрыла бы нижний торец корпуса. При наличии сварочного аппарата торец заваривается металлической пластиной, но стоит знать, что крышку можно также сделать из подручных материалов. Это может быть, к примеру, влагоустойчивая лиственница, прочность которой при контакте с водой лишь возрастает.

Этап 5. Верхняя крышка необязательна, но ее лучше установить с целью повышения эффективности работы прибора. Крышка предотвратит расплескивание набранной воды. Каких-либо особых требований касаемо прочности нет, поэтому при изготовлении используется и дерево, и пластик, главное – проделать отверстие под шток.

Обратите внимание! Отверстие должно быть щелевидной формы, т. к. шток будет двигаться параллельно с рычагом.

Этап 6. Далее нужно сделать поршень. Он выполняется в виде круглой пластины, идентичной размером сечению цилиндра. Поршень будет состоять из:

металлического диска толщиной 3-4 см, создающего разницу в давлении;
куска резины соответствующего размера толщиной 5 см.

Делаем поршневый насос

В поршне проделываются несколько отверстий ø1 см, после чего он накрывается резинкой. Затем по центру соединенных деталей проделывается сквозное отверстие для фиксации штока.

Поршневой насос1 — фильтр; 2 — колонна водоподъемных труб; 3 — отвод; 4 — обратный клапан; 5 — дисковый клапан; б — цилиндр насоса; 7 — поршень насоса; 8 — клапан поршневой; 9 — шток поршня; 10 — водоприемный резервуар; 11 — балансир

Видео — Как работает поршневый насос

Этап 7. После этого можно приступать к изготовлению штока. Для этого используется металлический прут ø1-1,5 см – один его конец вставляется в центр поршня и закручивается снизу гайкой, второй крепится к рычагу.

Этап 8. Для изготовления рычага потребуется железная труба ø3 см, в центре которой крепится длинный болт. После установки этот болт будет проходить между двумя кронштейнами. Один конец трубы сплющивается и в нем сверлится отверстие под болт, с помощью которого будет фиксироваться шток. Другой конец рычага, за который человек будет держаться руками, обматывается изоляционной лентой или толстым шнуром.

Этап 9. Входной клапан – это кусок плотной резины (его форма должна совпадать с сечением цилиндра). Диаметр клапана должен быть меньше диаметра корпуса, но больше диаметра оголовка скважины. В центре клапана крепится направляющая, которая будет возвращать его в корпус после каждого цикла. Длина направляющей при этом должна быть большей, чем дистанция между сливным отверстием и нижним торцом корпуса.

Этап 10. Корпус насоса насаживается на трубу. При этом на входном отверстии цилиндра и оголовке скважины желательно нарезать резьбу – так при соединении не возникнет никаких проблем.

Обратите внимание! Увеличить прочность устройства можно при помощи дополнительных опор, приваренных к корпусу и закрепленных к лежащей на земле металлической раме.

В отверстие, проделанное в нижнем торце корпуса, опускается шток, ведущий от входного клапана, после чего вставляется поршень. Рычаг насоса соединяется с кронштейнами болтами и крепится к штоку. Все, поршневой насос готов к эксплуатации.

Отметим, что насос-качок можно устанавливать не только на мелкую скважину, но и выкачивать с его помощью воду из близлежащего водоема. С этой целью к впускному клапану подсоединяется не оголовок абассинского колодца, а шланг, который нужно забросить в водоем. При этом насос не будет создавать напора, из-за чего не сможет поднимать воду выше уровня сшивной горловины. Желательно поставить рядом с насосом большую бочку и наполнить ее – это позволит использовать воду по мере необходимости.

Изготовление насоса из тормозной камеры

Если в хозяйстве завалялись старые автомобильные тормозные камеры, то их также можно использовать для создания водяного насоса. Последовательнос ть действий в таком случае должна быть следующей.

Изготовление насоса из тормозной камеры

Этап 1. Тормозная камера разбирается, все имеющиеся в корпусе отверстия тщательно герметизируют.

Этап 2. В нижней части корпуса устанавливаются впускной и выпускной клапаны, а в верхней проделывается отверстие под шток.

Этап 3. В качестве поршня используется резина – ее зажимают между крышкой и дном камеры. Поршень соединяется со штоком болтами (желательно через прокладки).

Этап 4. Сбоку устанавливается кронштейн для фиксации рычага.

Этап 5. Рычаг подсоединяется к кронштейну, а один из его концов – к штоку.

Принцип работы этого насоса практически ничем не отличается от описанной выше конструкции: после каждого нажатия на рычаг в нижней части корпуса создается повышенное/пониж енное давление, что приводит к открытию клапана на входе/выходе.

Конструкция на огневой тяге

Малоизвестная конструкция, функционирующая от силы огня. Для изготовления потребуется герметичная железная бочка емкостью не менее 200 л.

Этап 1. Вначале строится печь для нагрева конструкции. Оптимальный вариант – небольшая кирпичная печка с колосником.

Этап 2. Затем в нижней части корпуса оборудуется выпускной кран.

Этап 3. В отверстие на верхней крышке вставляется резиновый шланг (он должен сидеть максимально плотно). На наружный конец шланга устанавливается сетчатый фильтр, после чего шланг погружается в озеро или реку.

Этап 4. В бочку заливается несколько литров воды, после чего разжигается печь. Выпускной клапан при этом должен быть закрыт. Нагретый воздух, расширившись, уходит в водоем. Далее огонь гасится, а воздух, охладившись и, соответственно, сократившись, затянет воду в бочку.

Насос на энергии солнца

При желании огонь можно заменить солнечной энергией. Для строительства такого насоса нужно выполнить следующие действия.

Насос на энергии солнца

Этап 1. Изготавливается решетка из металлических трубок, выход при этом должен быть один. Далее готовая решетка покрывается черной краской.

Этап 2. Входное отверстие подводится к алюминиевому бидону.

Этап 3. Крышка бидона оснащается впускным и выпускным клапанами. Для этого идеально подойдут ниппели со старых автомобильных шин.

Этап 4. К выводу решетки внутри бидона подключается небольшая резиновая емкость, например, автомобильная камера.

Этап 5. Выход на крышке соединяется со шлангом, ведущим к водоему или скважине. Другой конец шланга выводится из водоема, оборудуется наконечником от лейки и устанавливается над решеткой.

Работает этот насос следующим образом. Решетка нагревается, а воздух, находящийся в ней, расширяется и надувает резиновую емкость. Вследствие этого воздух вытесняется из бидона и поступает в водоем, где, поднимаясь, влечет за собой воду. Небольшое количество воды поступает в лейку для охлаждения решетки, после чего цикл повторяется.

Обратите внимание! Такой насос можно несколько модернизировать, закачав в решетку вместо воздуха пропан-бутан.

Как видим, с помощью сноровки и минимального набора инструментов можно изготовить водяной насос практически из всего. Для ознакомления с другими технологиями рекомендуем посмотреть тематический видеоролик.

Видео – Изготовление водяного насоса

Источники: http://vodakanazer.ru/nasosy-i-nasosnoe-oborudovanie/pompa-svoimi-rukami.html, http://landshaftnik.com/vodnyie-obektyi/variantyi-vodyanyih-nasosov-svoimi-rukami, http://svoimi-rykami.ru/stroitelstvo-doma/skvazhina-i-kolodec/vodyanoj-nasos-svoimi-rukami.html

rusbyr.ru

Самодельная помпа для воды своими руками. Насос для воды как сделать

Как сделать насос для воды

Особенности изготовления насоса для воды своими руками

Популярные виды самодельных насосов

Насос для воды, работающий от солнечной энергии

Центробежный насос для воды своими руками

Мини водяной насос своими руками: как сделать

Особенности водяных мини насосов

Вибрационные мини-насосы

Центробежные мини-насосы

Дренажные мини-насосы

Циркуляционные мини-насосы

Как мини-насос сделать самому

Как сделать насос для воды своими руками?

Насос простой волновой

Насос по типу печь

Агрегат, работающий от солнечной энергии

Как изготовить ручной водяной насос своими руками

Изготовление ручного насоса своими руками

Второй способ изготовления самодельного ручного устройства

Самодельная помпа для воды своими руками

Делаем ручной насос для воды своими руками

Целесообразность изготовления ручной помпы

Работа и устройство поршневого агрегата для колодца

Этапы работ по созданию насоса

Делаем поршень для насоса

Делаем рычаг

Насос, работающий от огня

Помпа на солнечной энергии

Варианты водяных насосов своими руками

Возможные варианты ручных насосов своими руками

Мини насос для перекачки воды

Как сделать помпу

Ручная помпа для откачки воды

Водяной насос своими руками

О целесообразности собственноручног о изготовления

Принцип действия насоса-качка

Технология изготовления поршневого насоса

Видео — Как работает поршневый насос

Изготовление насоса из тормозной камеры

Конструкция на огневой тяге

Насос на энергии солнца

Видео – Изготовление водяного насоса
