Объем воды в стальной трубе таблица. Считаем объем трубы в литрах и м3. Объем воды в трубах таблица
Объём воды в трубе таблица. Расчет объема системы отопления
Добавить в закладки
Расчет этой величины осуществляется при помощи специальных таблиц. Не будем вникать в эти тонкости. Для стыковки стальных материалов, параметры которых указаны в дюймах, с пластиковыми, медными, алюминиевыми аналогами, параметры которых указаны в миллиметрах, существуют специальные переходники.
На практике такой расчет трубопровода может потребоваться для определения размеров расширительного бака. Количество воды в системе обогрева помещения посчитать можно, но особой необходимости в этом нет, а вот расчет необходимого антифриза в системе обогрева необходимо посчитать хотя бы для того, чтобы не приобретать его больше, чем требуется. Вот для определения соответствующих объемов и придется самостоятельно измерять внутренний и внешний диаметр.
Непосредственные расчеты
Прямая задача состоит в том, что объем цилиндра V определяют по известной высоте H и радиусу основания цилиндра R, по формуле: V=π∙R2∙H (1), где π=3,14 (1).
Поскольку цилиндрическое тело имеет образующие окружности внутри и снаружи, имеющие, в свою очередь, радиусы r и R соответственно, то для определения внешнего объема подходит правило (1), а для расчета внутреннего v применяется формула: v=π∙r2∙H (2)
Если же известен только внешний радиус R и толщина образующей цилиндра δ, то расчет объема внутри цилиндрической трубы можно выполнить по формуле: v=π∙(R- δ)2∙H. (3)
Она удобна тем, что внешний диаметр цилиндра и толщину его образующей удобно измерять штангенциркулем.
Если из результата, получаемого по формуле (1), вычесть результат, полученный по расчетам (2) или (3), то получим величину, занимаемую материалом системы.
Расчет параметров отопительной системы
Если речь идет об отопительной системе, то нужно знать ее кубический размер для того, чтобы знать количество антифриза, которым нужно будет заполнить систему. При этом следует учесть и жидкость, находящуюся в батареях отопления и в отопительном котле.
Для определения ее количества потребуется таблица. Для использования таблицы необходимо знать материал батареи и расстояние между ее секциями. Допустим, радиатор состоит из 10 отделов. По этим данным будет легко вычислить количество жидкости, необходимое для заполнения одной секции.
Если речь идет об отопительной системе, то нужно знать ее кубический размер для того, чтобы знать количество антифриза, которым нужно будет заполнить систему.
Таблица 1. Материал - алюминий биметаллический
Расстояние, мм | 300 | 350 | 500 |
К-во жидкости, л | 2,7 | 3,0 | 3,6 |
Таблица 2. Материал - чугун
Расстояние, мм | 300 | 500 |
К-во жидкости, л | 12,0 | 15,0 |
Чтобы рассчитать внутренний объем трубы и воды отопительной системы, пригодна и формула 2, и формула 3. Для этого также нужно будет измерить расстояние между радиаторами отопления. Необходимо будет знать, из какого материала они изготовлены, число их секций и расстояние между ними.
Поскольку количество жидкости обычно определяют в литрах, то и конечный результат рекомендуем указывать в литрах. Поэтому размеры целесообразно измерять в сантиметрах. Для получения величины воды в литрах результат в кубических сантиметрах необходимо разделить на 1000.
Зная количество теплоносителя в котле, просуммировав его с предыдущими результатами, получим объем трубопровода внутри и, следовательно, необходимое количество антифриза или воды для заполнения системы.
Расчёт объема жидкости в трубе – трудное и ответственное дело, которое у многих вызывает массу вопросов и проблем. Чаще всего таких расчётов требуют сложные системы отопления, где теплоносителем выступает жидкость, например, вам необходимо знать объём воды, чтобы правильно подобрать расширительный бачок, от подходящих параметров которого зависит прежде всего н
gkyzyl.ru
Внутренний объем (в литрах) погонного метра трубы
| Внутренний диаметр в мм | Внутренний объем 1 метра трубы в литрах |
| 4 | 0,013 |
| 5 | 0,020 |
| 6 | 0,028 |
| 7 | 0,039 |
| 8 | 0,050 |
| 9 | 0,064 |
| 10 | 0,079 |
| 11 | 0,095 |
| 12 | 0,113 |
| 13 | 0,133 |
| 14 | 0,154 |
| 15 | 0,177 |
| 16 | 0,201 |
| 17 | 0,227 |
| 18 | 0,255 |
| 19 | 0,284 |
| 20 | 0,314 |
| 21 | 0,346 |
| 22 | 0,380 |
| 23 | 0,416 |
| 24 | 0,452 |
| 26 | 0,531 |
| 28 | 0,616 |
| 30 | 0,707 |
| 32 | 0,804 |
| 34 | 0,908 |
| 36 | 1,018 |
| 38 | 1,134 |
| 40 | 1,257 |
| 42 | 1,385 |
| 44 | 1,521 |
| 46 | 1,662 |
| 48 | 1,810 |
| 50 | 1,964 |
| 52 | 2,124 |
| 54 | 2,290 |
| 56 | 2,463 |
| 58 | 2,642 |
| 60 | 2,827 |
| 62 | 3,019 |
| 64 | 3,217 |
| 66 | 3,421 |
| 68 | 3,632 |
| 70 | 3,849 |
| 72 | 4,072 |
| 74 | 4,301 |
| 76 | 4,537 |
| 78 | 4,778 |
| 80 | 5,027 |
| 82 | 5,281 |
| 84 | 5,542 |
| 86 | 5,809 |
| 88 | 6,082 |
| 90 | 6,362 |
| 92 | 6,648 |
| 94 | 6,940 |
| 96 | 7,238 |
| 98 | 7,543 |
| 100 | 7,854 |
| 105 | 8,659 |
| 110 | 9,503 |
| 115 | 10,387 |
| 120 | 11,310 |
| 125 | 12,272 |
| 130 | 13,273 |
| 135 | 14,314 |
| 140 | 15,394 |
| 145 | 16,513 |
| 150 | 17,672 |
| 160 | 20,106 |
| 170 | 22,698 |
| 180 | 25,447 |
| 190 | 28,353 |
| 200 | 31,416 |
| 210 | 34,636 |
| 220 | 38,013 |
| 230 | 41,548 |
| 240 | 45,239 |
| 250 | 49,087 |
| 260 | 53,093 |
| 270 | 57,256 |
| 280 | 61,575 |
| 290 | 66,052 |
| 300 | 70,686 |
| 320 | 80,425 |
| 340 | 90,792 |
| 360 | 101,788 |
| 380 | 113,412 |
| 400 | 125,664 |
| 420 | 138,544 |
| 440 | 152,053 |
| 460 | 166,190 |
| 480 | 180,956 |
| 500 | 196,350 |
| 520 | 212,372 |
| 540 | 229,022 |
| 560 | 246,301 |
| 580 | 264,208 |
| 600 | 282,743 |
| 620 | 301,907 |
| 640 | 321,699 |
| 660 | 342,119 |
| 680 | 363,168 |
| 700 | 384,845 |
| 720 | 407,150 |
| 740 | 430,084 |
| 760 | 453,646 |
| 780 | 477,836 |
| 800 | 502,655 |
| 820 | 528,102 |
| 840 | 554,177 |
| 860 | 580,881 |
| 880 | 608,212 |
| 900 | 636,173 |
| 920 | 664,761 |
| 940 | 693,978 |
| 960 | 723,823 |
| 980 | 754,296 |
| 1000 | 785,398 |
www.teplograd.ru
Внутренний объем погонного метра трубы в литрах
Внутренний объем погонного метра трубы в литрах - таблица.
Внутренний объем погонного метра трубы в литрах - таблица. Внутренний диаметр трубы 4-1000 мм. Сколько нужно воды или антифриза или теплоносителя) ... для наполнения трубопровода. Для экономии вашего времени. Что может быть важнее?
|
Внутренний диаметр,мм |
Внутренний объем 1 м погонного трубы, литров |
Внутренний объем 10 м погонных трубы, литров |
Внутренний диаметр,мм |
Внутренний объем 1 м погонного трубы, литров |
Внутренний объем 10 м погонных трубы, литров |
|
4 |
0,0126 |
0,1257 |
105 |
8,6590 |
86,5901 |
|
5 |
0,0196 |
0,1963 |
110 |
9,5033 |
95,0332 |
|
6 |
0,0283 |
0,2827 |
115 |
10,3869 |
103,8689 |
|
7 |
0,0385 |
0,3848 |
120 |
11,3097 |
113,0973 |
|
8 |
0,0503 |
0,5027 |
125 |
12,2718 |
122,7185 |
|
9 |
0,0636 |
0,6362 |
130 |
13,2732 |
132,7323 |
|
10 |
0,0785 |
0,7854 |
135 |
14,3139 |
143,1388 |
|
11 |
0,0950 |
0,9503 |
140 |
15,3938 |
153,9380 |
|
12 |
0,1131 |
1,1310 |
145 |
16,5130 |
165,1300 |
|
13 |
0,1327 |
1,3273 |
150 |
17,6715 |
176,7146 |
|
14 |
0,1539 |
1,5394 |
160 |
20,1062 |
201,0619 |
|
15 |
0,1767 |
1,7671 |
170 |
22,6980 |
226,9801 |
|
16 |
0,2011 |
2,0106 |
180 |
25,4469 |
254,4690 |
|
17 |
0,2270 |
2,2698 |
190 |
28,3529 |
283,5287 |
|
18 |
0,2545 |
2,5447 |
200 |
31,4159 |
314,1593 |
|
19 |
0,2835 |
2,8353 |
210 |
34,6361 |
346,3606 |
|
20 |
0,3142 |
3,1416 |
220 |
38,0133 |
380,1327 |
|
21 |
0,3464 |
3,4636 |
230 |
41,5476 |
415,4756 |
|
22 |
0,3801 |
3,8013 |
240 |
45,2389 |
452,3893 |
|
23 |
0,4155 |
4,1548 |
250 |
49,0874 |
490,8739 |
|
24 |
0,4524 |
4,5239 |
260 |
53,0929 |
530,9292 |
|
26 |
0,5309 |
5,3093 |
270 |
57,2555 |
572,5553 |
|
28 |
0,6158 |
6,1575 |
280 |
61,5752 |
615,7522 |
|
30 |
0,7069 |
7,0686 |
290 |
66,0520 |
660,5199 |
|
32 |
0,8042 |
8,0425 |
300 |
70,6858 |
706,8583 |
|
34 |
0,9079 |
9,0792 |
320 |
80,4248 |
804,2477 |
|
36 |
1,0179 |
10,1788 |
340 |
90,7920 |
907,9203 |
|
38 |
1,1341 |
11,3411 |
360 |
101,7876 |
1017,8760 |
|
40 |
1,2566 |
12,5664 |
380 |
113,4115 |
1134,1149 |
|
42 |
1,3854 |
13,8544 |
400 |
125,6637 |
1256,6371 |
|
44 |
1,5205 |
15,2053 |
420 |
138,5442 |
1385,4424 |
|
46 |
1,6619 |
16,6190 |
440 |
152,0531 |
1520,5308 |
|
48 |
1,8096 |
18,0956 |
460 |
166,1903 |
1661,9025 |
|
50 |
1,9635 |
19,6350 |
480 |
180,9557 |
1809,5574 |
|
52 |
2,1237 |
21,2372 |
500 |
196,3495 |
1963,4954 |
|
54 |
2,2902 |
22,9022 |
520 |
212,3717 |
2123,7166 |
|
56 |
2,4630 |
24,6301 |
540 |
229,0221 |
2290,2210 |
|
58 |
2,6421 |
26,4208 |
560 |
246,3009 |
2463,0086 |
|
60 |
2,8274 |
28,2743 |
580 |
264,2079 |
2642,0794 |
|
62 |
3,0191 |
30,1907 |
600 |
282,7433 |
2827,4334 |
|
64 |
3,2170 |
32,1699 |
620 |
301,9071 |
3019,0705 |
|
66 |
3,4212 |
34,2119 |
640 |
321,6991 |
3216,9909 |
|
68 |
3,6317 |
36,3168 |
660 |
342,1194 |
3421,1944 |
|
70 |
3,8485 |
38,4845 |
680 |
363,1681 |
3631,6811 |
|
72 |
4,0715 |
40,7150 |
700 |
384,8451 |
3848,4510 |
|
74 |
4,3008 |
43,0084 |
720 |
407,1504 |
4071,5041 |
|
76 |
4,5365 |
45,3646 |
740 |
430,0840 |
4300,8403 |
|
78 |
4,7784 |
47,7836 |
760 |
453,6460 |
4536,4598 |
|
80 |
5,0265 |
50,2655 |
780 |
477,8362 |
4778,3624 |
|
82 |
5,2810 |
52,8102 |
800 |
502,6548 |
5026,5482 |
|
84 |
5,5418 |
55,4177 |
820 |
528,1017 |
5281,0173 |
|
86 |
5,8088 |
58,0880 |
840 |
554,1769 |
5541,7694 |
|
88 |
6,0821 |
60,8212 |
860 |
580,8805 |
5808,8048 |
|
90 |
6,3617 |
63,6173 |
880 |
608,2123 |
6082,1234 |
|
92 |
6,6476 |
66,4761 |
900 |
636,1725 |
6361,7251 |
|
94 |
6,9398 |
69,3978 |
920 |
664,7610 |
6647,6101 |
|
96 |
7,2382 |
72,3823 |
940 |
693,9778 |
6939,7782 |
|
98 |
7,5430 |
75,4296 |
960 |
723,8229 |
7238,2295 |
|
100 |
7,8540 |
78,5398 |
980 |
754,2964 |
7542,9640 |
|
- |
- |
- |
1000 |
785,3982 |
7853,9816 |
Так же напишем формулу для расчета.
Формула для расчета объема жидкости в трубе: S (площадь сечения трубы) * L (длина трубы) = V (объем)Сюда нужно еще не забыть добавить объем котла, объем системы отопления и объем расширительного бака. Все вместе даст объем воды в системе отопления.
promivka.by
Таблица объёма воды в трубах. Как рассчитать объем трубы и для чего: формула
Инструкция
Определите радиус трубы R. Если необходимо рассчитать внутренний объем трубы, то надо найти внутренний радиус. Если необходимо рассчитать объем, занимаемый трубой, следует рассчитать радиус внешний. Путем измерений можно легко получить диаметр (как внутренний, так и внешний) и длину окружности сечения трубы. Если известен диаметр трубы, поделите его на два. Так, R=D/2, где D - диаметр. Если известна длина окружности сечения трубы, поделите его на 2*Пи, где Пи=3.14159265. Так, R=L/6,28318530, где L - длина окружности.
Найдите площадь сечения трубы. Возведите значение радиуса в квадрат и помножьте его на число Пи. Так, S=Пи*R*R, где R - радиус трубы. Площадь сечения будет найдена в той же системе единиц, в которой было взято значение радиуса. Например, если значение радиуса представлено в сантиметрах, то площадь сечения будет вычислена в квадратных сантиметрах.
Вычислите объем трубы. Помножьте площадь сечения трубы на ее длину. Объем трубы V=S*L, где S - площадь сечения, а L - длина трубы.
Расчет объема какого-либо тела – это одна из классических задач прикладной науки. Подобные вычисления часто требуются в инженерной деятельности. Чтобы найти объем трубы , достаточно произвести ряд математических действий.
Вам понадобится
- - Калькулятор.
Инструкция
Измерьте внутренний или внешний диаметр трубы , а также длину окружности сечения.
Найдите радиус трубы – R. Если требуется вычислить внутренний объем, необходимо найти внутренний радиус. Чтобы рассчитать объем, который занимает тело, рассчитывать нужно внешний радиус. Поделите диаметр на два. R=D/2. Также можно использовать длину сечения: R=L/6,28318530. Здесь L – это длина окружности, а число – удвоенное Пи.
Вычислите площадь сечения трубы . Значение радиуса возведите в квадрат, помножьте его на Пи. Площадь сечения будет выражаться в тех же единицах, что и значение радиуса. Например, радиус представлен в сантиметрах. В этом случае площадь сечения будет выражена в квадратных сантиметрах. Формула, по которой рассчитывается площадь сечения: S = R2*Пи, где S – это искомая площадь, а R2 - радиус.
Найдите объем трубы . Для этого помножьте длину трубы на площадь ее сечения. Формула: V=S*L, где V – это объем трубы , S – площадь сечения, L – длина.
Аналогичным образом найдите объем всех труб (если они имеют разные диаметры).
Обратите внимание
Необходимо убедиться, что длина трубы и значение радиуса выражаются в одинаковых единицах измерения. В противном случае вы получите неверное значение. Обычно все вычисления производятся в сантиметрах и квадратных сантиметрах.
Полезный совет
Если при вычислениях вы пользуетесь калькулятором, в его память можно занести удвоенное число Пи. Тогда можно будет довольно быстро вычислять значения нескольких объемов – если вам нужно найти объем труб с различными диаметрами. Также в память калькулятора или компьютера можно внести готовые формулы, чтобы в дальнейшем быстро производить необходимые расчеты. Если вам часто приходится работать с математическими формулами, можно скачать в интернете специальную программу.
Источники:
- Внутренний объем погонного метра трубы в литрах - таблица
Окружность - геометрическая фигура, расположенная на плоскости. Состоит окружность из множества точек, которые находятся на равном расстоянии от заданного центра. Для того, чтобы посчитать ее длину , можно применить несколько формул.
Вам понадобится
- Понадобятся следующие значения:
- R - длина радиуса окружности;
- D - длина диаметра окружности;
- π - константа (π = 3.14)
Инструкция
Способ 1. Пусть на плоскости имеется окружность. Ее радиус равен R. Тогда длину L этой окружности считается таким образом:L = 2πR.Пример: Радиус окружности R = 5 см. Тогда длина окружности L = 2*3.14*5 = 31.4 см.
Способ 2. Пусть дана окружность с диаметром D. Тогда L найдется так:L = πD.Пример: Диаметр окружности D = 10 см. Тогда L вычисляется так:L = 3.14*10=31.4 см.
Видео по теме
Обратите внимание
Ответы в первом и втором способе равны, потому что длина радиуса равна половине длины диаметра окружности.
Источники:
- как посчитать длину окружности зная диаметр
Объем вашего аквариума - это отправная точка для десятка вычислений. От объема зависит вид и количество рыб и растений, характеристики фильтра и обогревателя, дозировка лекарств и удобрений, необходимых для успешного функционирования вашей домашней экосистемы. Как часто начинающие аквариумисты ориентируются на цифру, указанную в заводских характеристиках резервуара и ошибаются, порой непоправимо для своих питомцев. Если вы хотите превратить свой аквариум в настоящее подводное царство, начать придется с математики.
Вам понадобится
- - рулетка
- - карандаш и бумага
- - калькулятор
Инструкция
Теперь вам предстоит вычислить внутренние размеры . Для этого измерьте толщину стенки резервуара, умножьте на два и вычитайте полученную цифру из каждого измерения. Например, толщина стенки аквариума 0,5 сантиметра. Вам нужно вычесть сантиметр из внешней длины, чтобы найти внутреннюю длину.
Переведите сантиметры в метры и рассчитайте объем аквариума , используя внутренние измерения. Умножьте длину на ширину и высоту, и вы получите объем в кубических метрах.
Возьмем стандартный 50 литровый аквариум с толщиной стенок в 0,5 сантиметров и следующими внешними размерами 54х27х35 сантиметров. Его внутренние размеры будут равны 53х26х34сантиметра. Из каждого измерения мы вычли 1 сантиметр, толщину стенки аквариума , умноженную на два. Его объем в кубических метрах составит 0,54 х 0,26 х 0,35 = 0,0491 сантиметр или 49 литров.
Казалось бы, разница в 1 литр не так существенна, но этот объем соответствует количеству воды, налитому в аквариум до самых краев и только в том случае, если в резервуаре больше ничего нет. Если мы не доливаем воды до края аквариума на 3 сантиметра, то в нем воды ещё на 0,5 литра меньше. Как мы это узнали? Умножив площадь дна на высоту от поверхности воды до края аквариума , то есть 0,54х0,29х0,03 и переведя полученную цифру – 0,0042 – из кубических сантиметров в литры.
Теперь можно отн
floorrepairs.ru
Объем воды в стальной трубе таблица. Считаем объем трубы в литрах и м3
Для того чтобы правильно смонтировать конструкцию водопровода, начиная разработку и планирование системы, необходимо рассчитать расход воды через трубу.
От полученных данных зависят основные параметры домашнего водовода.
В этой статье читатели смогут познакомиться с основными методиками, которые помогут им самостоятельно выполнить расчет своей водопроводной системы.

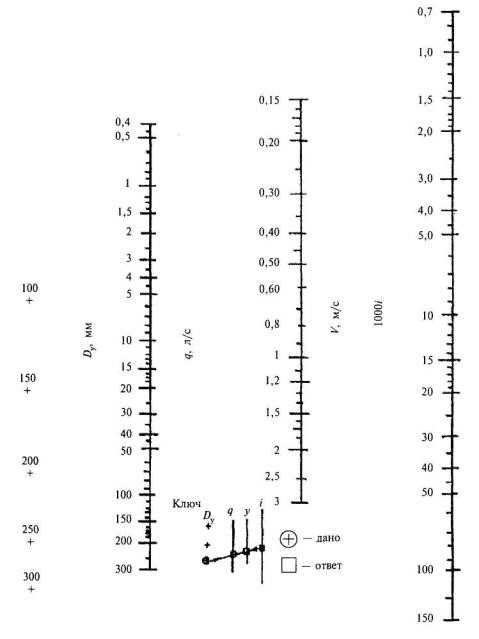

Цель расчета диаметра трубопровода по расходу: Определение диаметра и сечения трубопровода на основе данных о расходе и скорости продольного перемещения воды.
Выполнить такой расчет достаточно сложно. Нужно учесть очень много нюансов, связанных с техническими и экономическими данными. Эти параметры взаимосвязаны между собой. Диаметр трубопровода зависит от вида жидкости, которая будет по нему перекачиваться.
Если увеличить скорость движения потока можно уменьшить диаметр трубы. Автоматически снизится материалоемкость. Смонтировать такую систему будет намного проще, упадет стоимость работ.
Однако увеличение движения потока вызовет потери напора, которые требуют создание дополнительной энергии, для перекачки. Если очень сильно ее уменьшить, могут появиться нежелательные последствия.
Когда выполняется проектирование трубопровода, в большинстве случаев, сразу задается величина расхода воды. Неизвестными остаются две величины:
- Диаметр трубы;
- Скорость потока.
Сделать полностью технико-экономический расчет очень сложно. Для этого нужны соответствующие инженерные знания и много времени. Чтобы облегчить такую задачу при расчете нужного диаметра трубы, пользуются справочными материалами. В них даются значения наилучшей скорости потока, полученные опытным путем.
Итоговая расчетная формула для оптимального диаметра трубопровода выглядит следующим образом:
d = √(4Q/Πw)Q – расход перекачиваемой жидкости, м3/сd – диаметр трубопровода, мw – скорость потока, м/с
Подходящая скорость жидкости, в зависимости от вида трубопровода
Прежде всего учитываются минимальные затраты, без которых невозможно перекачивать жидкость. Кроме того, обязательно рассматривается стоимость трубопровода.
При расчете, нужно всегда помнить об ограничениях скорости двигающейся среды. В некоторых случаях, размер магистрального трубопровода должен отвечать требованиям, заложенным в технологический процесс.
На габариты трубопровода влияют также возможные скачки давления.
Когда делаются предварительные расчеты, изменение давление в расчет не берется. За основу проектирования технологического трубопровода берется допустимая скорость.
Когда в проектируемом трубопроводе существуют изменения направления движения, поверхность трубы начинает испытывать большое давление, направленное перпендикулярно движению потока.
Такое увеличение связано с несколькими показателями:
- Скорость жидкости;
- Плотность;
- Исходное давление (напор).
Причем скорость всегда находится в обратной пропорции к диаметру трубы. Именно поэтому для высокоскоростных жидкостей требуется правильный выбор конфигурации, грамотный подбор габаритов трубопровода.
К примеру, если перекачивается серная кислота, значение скорости ограничивается до величины, которая не станет причиной появления эрозия на стенках трубных колен. В результате структура трубы никогда не будет нарушена.
Скорость воды в трубопроводе формула
Объёмный расход V (60м³/час или 60/3600м³/сек) рассчитывается как произведение скорости потока w на поперечное сечение трубы S (а поперечное сечение в свою очередь считается как S=3.14 d²/4): V = 3.14 w d²/4. Отсюда получаем w = 4V/(3.14 d²). Не забудьте перевести диаметр из миллиметров в метры, то есть диаметр будет 0.159 м.
Формула расхода воды
В общем случае методология измерения расхода воды в реках и трубопроводах основана на упрощённой форме уравнения непрерывности, для несжимаемых жидкостей:
Расход воды через трубу таблица
Зависимость расхода от давления
Нет такой зависимости расхода жидкости от давления, а есть - от перепада давления. Формула выводится просто. Имеется общепринятое уравнение перепада давления при течении жидкости в трубе Δp = (λL/d) ρw²/2, λ — коэффициент трения (ищется в зависимости от скорости и диаметра трубы по графикам или соответствующим формулам), L — длина трубы, d — ее диаметр, ρ -плотность жидкости, w — скорость. С другой стороны, есть определение расхода G = ρwπd²/4. Выражаем из этой формулы скорость, подставляем ее в первое уравнение и находим зависимость расхода G = π SQRT(Δp d^5/λ/L)/4, SQRT - квадратный корень.
Коэффициент трения ищется подбором. Вначале задаете от фонаря некоторое значение скорости жидкости и определяете число Рейнольдса Re=ρwd/μ, где μ — динамическая вязкость жидкости (не путайте с кинематической вязкостью, это разные вещи). По Рейнольдсу ищете значения коэффициента трения λ = 64/Re для ламинарного режима и λ = 1/(1.82 lgRe — 1.64)² для турбулентного (здесь lg - десятичный логарифм). И берете то значение, которое выше. После того, как найдете расход жидкости и скорость, надо будет повторить весь расчет заново с новым коэффициентом трения. И такой перерасчет повторяете до тех пор, пока задаваемое для определения коэффициента трения значение скорости не совпадет до некоторой погрешности с тем значением, что вы найдете из расчета.
Потребление воды в водотоке – объем жидкости, проходящей через поперечное сечение. Расходная единица - м3/с.
Вычисление потребляемой воды должно осуществляться еще на этапе планирования водопровода, поскольку от этого зависят главные параметры водоводов.
Расход воды в трубопроводе: факторы
Для того, чтобы самостоятельно выполнить вычисление расхода воды в трубопроводе, необходимо знать те факторы, которые обеспечивают проходимость воды в трубопроводе.
Главные из них - это степень давления в водоводе и диаметр сечения трубы. Но, зная лишь эти величины, не получится с точностью вычислить расход воды, поскольку он зависит также от таких показателей, как:
- Длина трубы. С этим все понятно: чем больше ее длина, тем выше степень трения воды о ее стенки, поэтому поток жидкости замедляется.
- Материал стенок труб также немаловажный фактор, от которого зависит скорость потока. Так, гладкие стенки трубы из полипропилена дают наименьшее сопротивление, нежели сталь.
- Диаметр трубопровода – чем он меньше, тем выше будет сопротивление стенок движению жидкости. Чем уже диаметр, тем более невыгодным является соответствие площади наружной поверхности внутреннему объему.
- Срок эксплуатации водопровода. Мы знаем, что с годами подвергаются воздействию коррозии, а на чугунных образуются известковые отложения. Сила трения о стенки такой трубы будет существенно выше. К примеру, сопротивление поверхности ржавой трубы выше новой из стали в 200 раз./li>
- Изменение диаметра на разных участках водовода, поворот
pipess.ru
Расход воды через трубу при заданном давлении
Содержание статьи
Основная задача расчёта объёма потребления воды в трубе по её сечению (диаметру) – это подобрать трубы так, чтобы водорасход не был слишком большой, а напор оставался хороший. При этом необходимо учесть:
- диаметры (ДУ внутреннего сечения),
- потери напора на рассчитываемом участке,
- скорость гидропотока,
- максимальное давление,
- влияние поворотов и затворов в системе,
- материал (характеристики стенок трубопровода) и длину и т.д..
Подбор диаметра трубы по расходу воды с помощью таблицы считается более простым, но менее точным способом, чем измерение и расчёт по давлению, скорости воды и прочим параметрам в трубопроводе, сделанный по месту.
Табличные стандартные данные и средние показатели по основным параметрам
Для определения расчётного максимального расхода воды через трубу приводится таблица для 9 самых распространённых диаметров при различных показателях давления.
Среднее значение давления в большинстве стояках находится в интервале 1,5-2,5 атмосфер. Существующая зависимость от количества этажей (особенно заметная в высотных домах) регулируется путём разделения системы водообеспечения на несколько сегментов. Водонагнетение с помощью насосов влияет и на изменение скорости гидропотока. Кроме того, при обращении к таблицам в расчёте водопотребления учитывают не только число кранов, но и количество водонагревателей, ванн и др. источников.
Изменение характеристик проходимости крана с помощью регуляторов водорасхода, экономителей, аналогичных WaterSave (http://water-save.com/), в таблицах не фиксируются и при расчёте расхода воды на (по) трубе, как правило, не учитываются.
Способы вычисления зависимостей водорасхода и диаметра трубопровода
С помощью нижеприведённых формул можно как рассчитать расход воды в трубе, так и, определить зависимость диаметра трубы от расхода воды.
В данной формуле водорасхода:
- под q принимается расход в л/с,
- V – определяет скорость гидропотока в м/с,
- d – внутреннее сечение (диаметр в см).
Зная водорасход и d сечения, можно, применив обратные вычисления, установить скорость, или, зная расход и скорость – определить диаметр. В случае наличия дополнительного нагнетателя (например, в высотных зданиях), создаваемое им давление и скорость гидропотока указываются в паспорте прибора. Без дополнительного нагнетания скорость потока чаще всего варьируется в интервале 0,8-1,5 м/сек.
Для более точных вычислений принимают во внимание потери напора, используя формулу Дарси:
Для вычисления необходимо дополнительно установить:
- длину трубопровода (L),
- коэффициент потерь, который зависит от шероховатостей стенок трубопровода, турбулентности, кривизны и участков с запорной арматурой (λ),
- вязкость жидкости (ρ).
Зависимость между значением D трубопровода, скоростью гидропотока (V) и водорасходом (q) с учётом угла уклона (i) можно выразить в таблице, где две известные величины соединяются прямой линией, а значение искомой величины будет видно на пересечении шкалы и прямой.
Для технического обоснования также строят графики зависимости эксплуатационных и капитальных затрат с определением оптимального значения D, которое устанавливается в точке пересечения кривых эксплуатационных и капитальных затрат.
Расчёт расхода воды через трубу с учётом падения давления можно проводить с помощью онлайн-калькуляторов (например: http://allcalc.ru/node/498; https://www.calc.ru/gidravlicheskiy-raschet-truboprovoda.html). Для гидравлического расчёта, как и в формуле, нужно учесть коэффициент потерь, что предполагает выбор:
- способа расчёта сопротивления,
- материала и вида трубопроводных систем (сталь, чугун, асбоценмент, железобетон, пластмасса), где принимается во внимание, что, например, пластиковые поверхности менее шероховатые, чем стальные, и не подвергаются коррозии,
- внутреннего диаметры,
- длины участка,
- падения напора на каждый метр трубопровода.
В некоторых калькуляторах учитываются дополнительные характеристики трубопроводных систем, например:
- новые или не новые с битумным покрытием или без внутреннего защитного покрытия,
- с внешним пластиковым или полимерцементным покрытием,
- с внешним цементно-песчаным покрытием, нанесённым разными методами и др.
Читайте далее
Оставьте комментарий и вступите в дискуссию
hitropop.com
