Обогрев водопроводных труб греющим кабелем
Одной из проблем загородных домов является промерзание водопровода с наступлением холодов. Замерзание воды в трубах может происходить по нескольким причинам – слишком низкие температуры в течение продолжительного времени или неправильно выполненный монтаж системы водоснабжения. Основной способ решить данную проблему – выполнить обогрев водопроводных труб греющим кабелем, что по силам любому начинающему электрику. В этой статье мы расскажем, как выполнить монтаж греющего кабеля для водопроводных труб своими руками. Для наглядности Вам будут предоставлены схемы укладки, инструкции и наглядные фото.
Как работает система кабельного обогрева?
Для начала необходимо понять, как происходит обогрев труб при помощи электричества. Саморегулирующийся или резистивный греющий кабель прокладывается в месте промерзания трубы и подключается к электросети и как следствие происходит нагрев кабеля и прогрев трубы. Монтаж греющего проводника для водопровода может быть выполнен как внутри трубы, так и снаружи. Каждый из этих вариантов обладает своими преимуществами и недостатками, о них мы поговорим ниже.

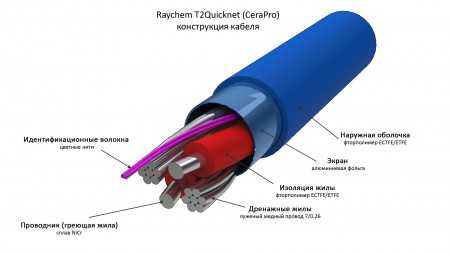

Важно знать, что в системах обогрева водопроводных труб применяется двухжильный проводник. Так как двухжильный проводник не надо закольцовывать, что бывает очень затруднительно в стеснённых условиях. Лучшим вариантом является прокладка саморегулирующегося греющего кабеля, работающего без термостата.

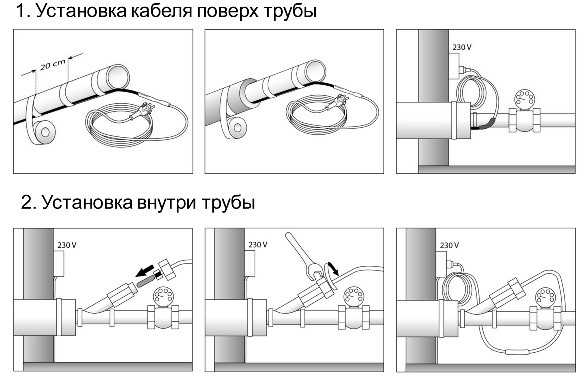

Способ монтажа греющего проводникаДавайте рассмотрим способы наружного и внутреннего монтажа греющего кабеля и поговорим о дополнительной теплоизоляцией всей системы.Внешний монтаж по трубеВнешний монтаж по трубе выполняется двумя способами вдоль трубы и по спирали вокруг. Рассмотрим более подробно каждый из способов.Вдоль трубыС технической точки зрения проще всего выполняется монтаж греющего кабеля вдоль трубы в одну линию. Но в этом случае проводник должен быть обязательно закреплен под трубой, что позволит более быстро прогревать водопроводную трубу снизу доверху.Если вы прокладываете несколько греющих кабельных линий вдоль трубы, это следует выполнять как показано на схеме ниже:

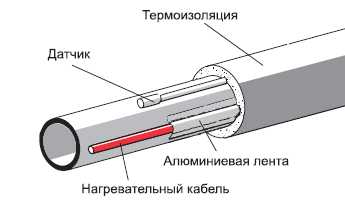

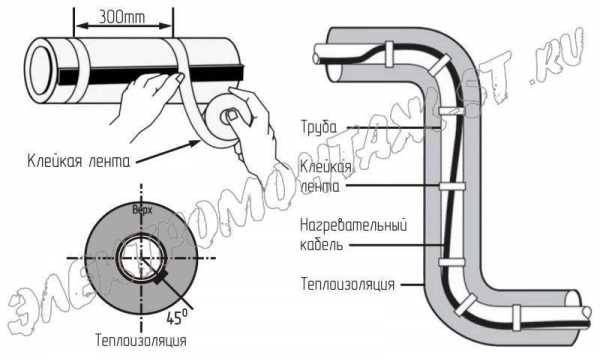

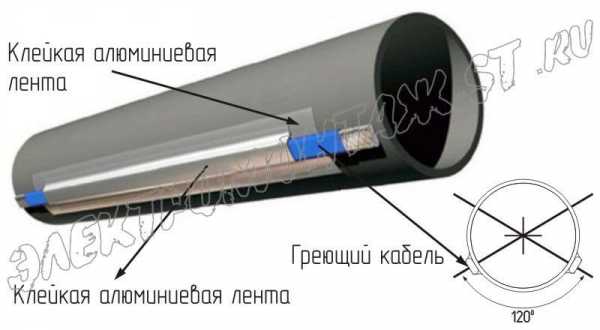

Для крепления греющего кабеля лучше всего использовать алюминиевый скотч, который не только надёжно закрепит проводник, но и повысит теплоотдачу. Можно использовать для крепежа греющего кабеля клейкую ленту, оборачивая ей трубопровод по следующей схеме:
Выполняя прокладку, особое внимание следует уделить монтажу кабеля на углах. Чтобы радиус изгиба кабеля был как можно больше, рекомендуется выполнять его по внешнему радиусу трубы, как на рисунке выше.

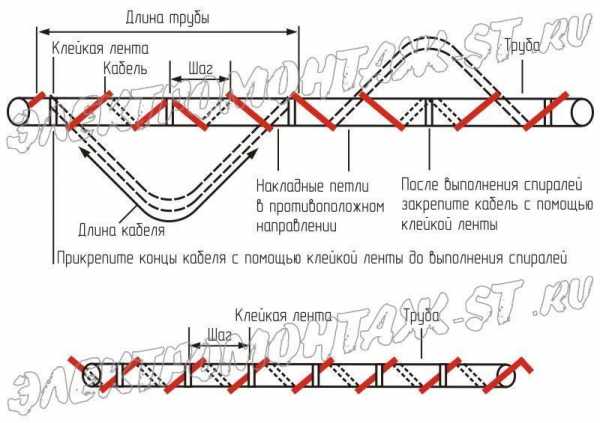

Спиральный монтаж греющего кабеля
Если в вашем регионе зимой наблюдаются продолжительные низкие температуры, рекомендуется оборачивать греющий кабель вокруг трубы по спирали. При этом эффективность обогрева будет на порядок выше. Есле вы решили выполнить монтаж таким образом, то должны быть готовы к тому, что расход кабеля будет примерно в два раза больше длины трубопровода. В труднодоступных местах укладка кабеля по спирали может производится следующим образом:
При этом кабель крепят оставляя петли, после чего петли обматывают вокруг трубы. При таком способе трудозатраты получаются на порядок меньше чем при пошаговой обмотке трубы.
Обогрев отдельных узлов
При обогреве таких узлов как краны, фланцы и задвижки следует использовать больше кабеля, так как в таких местах наблюдается большой отвод тепла. Более подробно со схемой монтажа можно ознакомиться ниже:
Особое внимание следует уделить установке термодатчика. Для исправной работы обогрева, рекомендуется размещать датчик на некотором удалении от кабельной линии. Как правильно расположить датчик температуры, можно ознакомиться на схемах ниже:
Монтаж греющего кабеля внутри трубы
Монтаж греющего кабеля внутри трубы выполняется в том случае, если отсутствует возможность выполнить обогрев снаружи. Данный способ обогрева водопровода выбирается, если трубы уже смонтированы под землёй или других труднодоступных местах. Недостаток данного вида монтажа заключается в следующем:
- Занижается диаметр трубы
- Греющий кабель со временем обрастает налётом, что ведёт к засорам
- На водопроводе добавляется новая точка, что ведёт к снижению общей надёжности.
- Монтаж греющего кабеля возможно осуществить только на прямых или мало изогнутых участках трубопровода. Запрещается проводить греющий кабель через запорную арматуру.

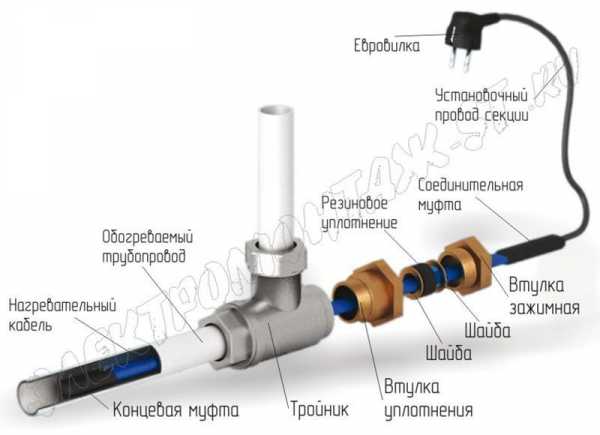

К положительным моментам этой системы относится низкое электропотребление так как происходит прямой контакт с водой и менее трудоёмкий ремонт (кабель легко заменяется). Монтаж греющего кабеля внутри трубы производится следующим образом:
1. На кабель надевается сальниковый узел для размещения в трубе
2. На участке водопровода выполняется монтаж тройника, через который будет выполнен ввод греющего кабеля.
3. Греющий кабель необходимо проложить до проблемного места, которое должно быть подогрето.
4. Сальниковый узел с кабелем закручивается и герметизируется.
Как Вы поняли, внутренний монтаж греющего кабеля в водопроводной трубе не представляет особого труда. Теперь необходимо выполнить завершающие этапы монтаж: утепление труб и подсоединение к электрической сети.
Утепление трубУтепление труб необходимо выполнить для лучшего сохранения тепла. В качестве теплоизоляции можно использовать специальные утеплители для труб из вспенённого полиуретана. Кроме сбережения тепла, слой теплоизоляции дополнительно защитит греющий кабель (при наружном монтаже).
Подключение к электрической сетиВыполняя подключение к электрической сети лучше использовать УЗО, которое защитит человека от поражения электрическим током.Как видите, монтаж обогрева трубопровода достаточно трудоёмок, однако его можно выполнить своими силами.
Материалы, близкие по теме:
electromontaj-st.ru
Как обогреть водопровод зимой в частном доме, на даче, в бане | Все о греющем кабеле
Как обогреть водопровод зимой в частном доме, на даче, в бане? Какой греющий кабель для водопровода выбрать - наружный или внутренний? В чем отличие способов прокладки таких кабелей? Ответы на все эти вопросы в нашем небольшом обзоре.
При обустройстве автономной системы водоснабжения загородного дома требуется защитить наружный трубопровод от зимних морозов. Участок трубы от колодца или скважины до точки входа в здание необходимо заглубить в грунт ниже уровня промерзания. Дополнительно следует уложить греющий кабель, чтобы защитить трубопровод от замерзания в сильные морозы.
Саморегулирующийся нагревательный провод – современное решение
Кабель с функцией саморегуляции температуры является наиболее удобным вариантом для прогрева водопровода в частном доме зимой. Не требуется сложной автоматики для управления – провод самостоятельно регулирует мощность нагрева. Цена греющего кабеля доступна для рядового потребителя, а монтаж выполняется быстро и не требует специфичного оборудования. Особые свойства изделия обусловлены применением полупроводниковой матрицы, которая меняет потребление энергии в зависимости от температуры окружающей среды.
Различия способов укладки греющего кабеля
Производители предлагают изделия с различными параметрами, обусловливающими способ монтажа. Например, чтобы можно было укладывать греющий кабель в трубу, необходимо обеспечить повышенную гидроизоляцию проводника и использовать химически инертные вещества для наружной оболочки.
Примером такого изделия служат нагревательные секции Freezstop Inside, поставляемые в виде готовых к монтажу комплектов.
По другой технологии греющий провод монтируется снаружи трубы. В Новосибирске часто данную технологию реализуют с помощью кабеля FroStop Black. Так как нагревательный элемент не контактирует с водой, снижаются требования к герметичности и материалу наружного покрытия, что позволяет снижать цену продукции. Начальная экономия оборачивается немного более высоким расходом энергии при эксплуатации, так как небольшая часть тепла неизбежно теряется.
Разработаны провода, которые можно устанавливать как снаружи, так и внутри трубы. Таким изделием является кабель Frostguard. Универсальность применения позволяет выбрать наиболее удобный способ прокладки греющего элемента, учитывая особенности трубопровода и возможность обслуживания в будущем. Стоимость данного изделия несколько ниже, чем цена провода для монтажа внутри трубы.
Какой кабель выбрать для обогрева водопровода зимой?
Решение данного вопроса лучше поручить профессионалам, но примерное представление можно составить, руководствуясь просто здравым смыслом. Главным образом следует принимать во внимание способ монтажа трубопровода.
Если водопровод от точки забора воды до дома уложен под землей, легче обслуживать и заменять греющий кабель, находящийся внутри трубы. Для извлечения провода достаточно отсоединить питание и вытянуть изделие. Это намного легче, чем откапывать трубопровод и снимать теплоизолирующее покрытие.
На дачах многие конструируют временный водопровод - для бани или летней кухни, например. При этом, на глубину промерзания трубы обычно не закапывают, а оставляют их у поверхности или же прямо на земле. Стоит учитывать, что на водопроводной ветке, проложенной на поверхности земли, удобнее диагностировать и менять провод, установленный снаружи трубы. Потребуется снять теплоизоляцию и доступ к осмотру греющего кабеля будет открыт. Конечно, этот способ требует затрат времени, но снимать теплоизоляцию гораздо проще, это менее трудоемкая операция, чем отключение провода и извлечение его из трубы.
elektrika-ok.ru
Обогревающий провод для водопровода | Построй свой Дом!
Обогревающий провод для водопровода
Замерзание водопровода очень частое явление, которое влечёт за собой одни неприятности.
В трубах может образовываться лёд, который необходимо быстро растопить, а это требует времени и сил.
В климатических зонах с морозными зимами о подобных результатах необходимо думать заранее.
При достаточно высокой температуре и длительных морозах простая теплоизоляция бессильна, необходимо искать альтернативу.
Наиболее эффективным вариантом в решении замерзания водопровода является использование саморегулирующегося обогревающего провода для водопровода для контролирования температуры.
Такое специализирующее устройство отлично обогреет ваш водопровод и не допустит возникновение конденсата.
Что такое обогревающий провод и как он работает?
Обогревающий провод для водопровода – это простой кабель, его обогрев достигается путём стабилизации электрического сопротивления. Провода для обогревания водопровода очень актуальны и применяются уже давно.
Задача обогревающего кабеля состоит в защите водопровода от промерзания. Целесообразно подключать обогревающий провод при температуре до 5°С.
Составляющие обогревающего провода для водопровода:
— холодный и горячий проводники;
— термоограничитель;
— штепсельная вилка.
Обогревающий кабель не имеет доступа к воде и остальным негативным влияниям. Термоограничитель помогает контролировать допустимую температуру, при этом энергия значительно экономиться.
Раньше обогревающий кабель использовали исключительно в целях обогрева промышленных водопроводов.
На сегодняшний день использование таких кабелей значительно расширилось в домашнем хозяйстве.
Особенности обогревающего кабеля:
— применяется в целях обогрева водопровода с питьевой водой;
— интенсивность обогрева контролируется самостоятельно и зависит от температуры внешней среды;
— достаточно простой в эксплуатации: провод подсоединяют к системе водоснабжения и включают в розетку.
— долгосрочное использование;
— подключение к водопроводу, который находится на улице или под землёй.
Таким образом, обогревающий провод безопасен, универсален, надёжен, экономичен и простой в эксплуатации.
В зависимости от тепловыделения провода бывают резистивные, саморегулирующиеся, а также с минеральной изоляцией.
Резистивные греющие кабели подразделяются на зональными и линейными. Процесс обогревания в линейных проводах проходит благодаря движению тока по обогревающей жиле.
По своей структуре провод бывает одножильный, двужильным или даже иметь много жил различной конфигурации. Важно знать, что резать подобный провод нельзя!
Процесс сборки обогревающего провода
Безусловно, чтобы утеплить водопровод нужно знать несколько нюансов, поскольку процесс этот не простой.
Для решения этой задачи применяется обогревающий провод, монтаж которого можно сделать внутри трубы и даже снаружи.
Провод укладывают спирально или параллельно и крепят с помощью стягивающей металлической сеткой или лейкопластырем.
Как подобрать обогревающий провод
Выбор обогревающего провода зависит от конкретной цели использования.
Например, обогревающие провода могут использоваться в частных секторах, загородных домах, а также в коммунальных системах нагревания для предупреждения замерзания водопроводов и различных канализационных систем.
Несколько советов, необходимые при выборе обогревающего провода:
— не рекомендуется использовать резистивные кабели для обогрева трубы, которая ведёт от колодца в дом, поскольку этот провод не сможет отсоединить реле по причине ограничения низкого порога с температурой +13 градусов.
— не рекомендуется отключать провод в весеннюю пору;
— при монтаже реле следует быть предельно осторожным и установить на другую от провода сторону трубы для получения точных значений;
— внимательно выбирайте утеплитель.
Для эффективности работы саморегулирующий обогревающий провод по своим характеристикам должен иметь оптимальную систему мощности.
Установка обогревающего провода очень важна для водопроводных систем, а правильный выбор провода даёт гарантию сохранить нормальный процесс водоснабжения без замерзания воды.
Не надлежащее использование греющего провода может привести к его недолговечности и выхода из строя.
А также вы можете посмотреть видео обогревающий провод видео
А также еще одно видео утепление водопровода видео
