Просто и доступно о том, как бурить скважину под воду. Как бурить скважину на воду вручную


Как пробурить скважину вручную: последовательность действий

В дачном доме водой пользуются постоянно, потому без нее не получится обойтись. Бывает так, что организовывать общий водопровод достаточно сложно. Централизованный водопровод может быть дорогим удовольствием из-за отдаленности дачных участков друг от друга.

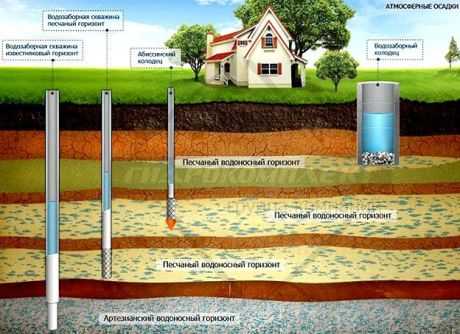

Варианты исполнения скважины.

Проще всего пользоваться собственным источником воды. Однако первым делом надо его изготовить. Собственная скважина может помочь владельцу участка удовлетворить хозяйственные нужды. В таком случае хозяину не нужно будет оплачивать снабжение воды, считая, какое количество кубометров воды было потрачено. Колодцы копать затратно по деньгам и времени, потому многим хозяевам дачных участков интересно знать, как пробурить скважину вручную. Сделать данную конструкцию самостоятельно достаточно просто, если знать технологию изготовления и принцип устройства скважины.

Инструменты для бурения скважины.

Перед изготовлением понадобится исследовать участок, чтобы определить уровень залегания подземных вод. От данного параметра будет зависеть объем работ, который нужно выполнить, чтобы в скважине была вода. Тип скважины выбирается исходя из глубины залегания грунта, который содержит воду.

Если вода находится на глубине 4-10 м, то можно изготовить «абиссинский колодец». Если вода имеется на глубине до 50 м, следует использовать скважину из песка. Если вода будет находиться в грунте на глубине до 200 м, то понадобится изготовить артезианскую скважину. Первые два типа самостоятельно может сделать практически каждый владелец дачного участка, но для изготовления артезианской скважины будут нужны буровое устройство и бурильщики с опытом работы.

Особенности работ

Вернуться к оглавлению

Устройство

Конструкция песчаной скважины.

Данный тип источника подразумевает выкачивание воды из глубины 50 м. Песчаная скважина имеет такое название, потому что вода из нее будет поступать из слоя песка, который залегает на глубине 50 м.

Данная не сможет предоставить чистую воду, потому через некоторое время понадобится производить проверку содержимого скважины в санстанции.

Чтобы организовать песчаную скважину, следует использовать схему с насосом. Вода будет очищаться от взвесей и мусора благодаря фильтру, который монтируется на соответствующей глубине. Фильтр надо постоянно чистить. Период службы скважины из песка составляет ориентировочно 15 лет.

Вернуться к оглавлению

«Абиссинский колодец»

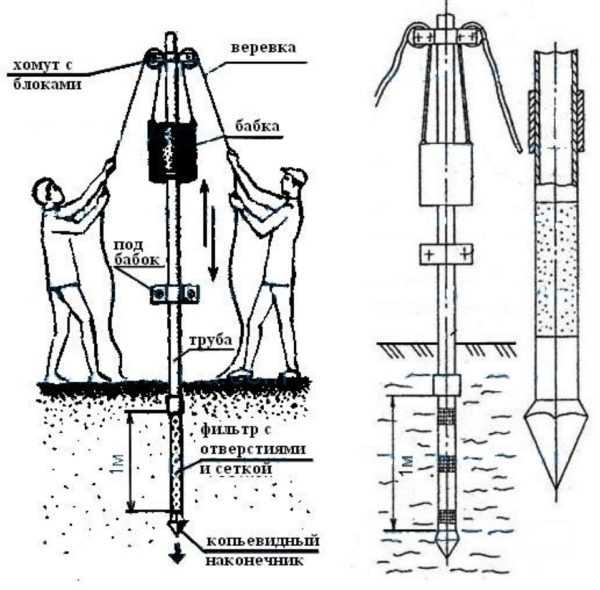

Конструкция абиссинского колодца.

Данную скважину изготавливать достаточно просто. Она имеет небольшую глубину, потому понадобится позаботиться о выборе подходящего места для нее. Рядом со скважиной не должно быть септиков, различного мусора и ям.

Скважина будет небольшой глубины, в связи с чем вредные вещества могут попадать в нее, в результате чего произойдет загрязнение воды.

Если в грунте нет галечника или каких-либо твердых пород, скважину можно бурить в подвальном помещении дома или рядом с ним. Подобным источником воды в подвальном помещении можно использовать даже в морозы. Колодец подобного типа в частном доме можно оборудовать ручной колонкой и насосом, чтобы была возможность использовать воду даже без электричества.

Вернуться к оглавлению

Артезианская скважина

Конструкция артезианской скважины.

Если на участках, которые располагаются по соседству, уже имеются подобные скважины, то есть большая вероятность в том, что на данной территории залегает вода в пласте известняка. Если поблизости подобных участков нет, то бурильщикам нужно заказать экспериментальный источник воды, чтобы была возможность определить глубину залегания подземных вод. Артезианские скважины способны обеспечить водой одновременно несколько дачных участков. В некоторых случаях несколько хозяев участков бурят одну скважину, чтобы сэкономить некоторое количество денежных средств.

Выбор вида скважины будет зависеть не только от типа грунта, но и от того, какое количество воды планируется использовать. Скважина из песка и абиссинский колодец могут с легкостью обеспечить небольшой расход. Если нужно воды более 10 м³/час, то придется сделать артезианскую скважину. Любую конструкцию рекомендуется бурить подальше от различных загрязнителей и поближе к частному или дачному дому, чтобы была возможность без проблем проложить водопровод.

Вернуться к оглавлению

Оборудование

Схема типового обустройства и конструкции скважины.

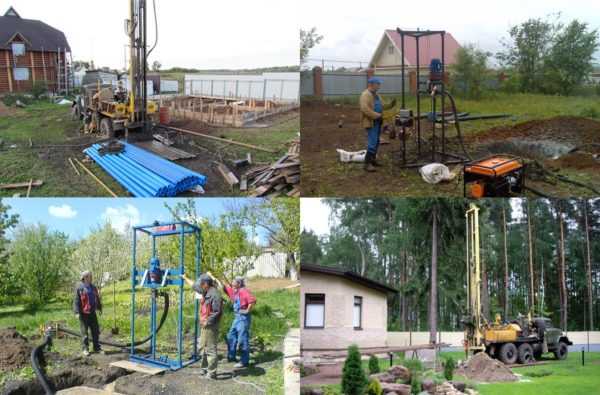

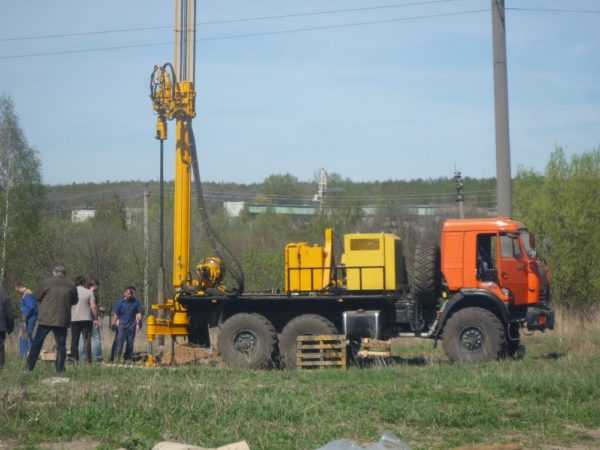

Специалисты для изготовления артезианских скважин используют буровые установки. Чтобы сделать мелкие скважины, можно использовать обыкновенную треногу с лебедкой. Она сможет опускать и поднимать инструменты для изготовления скважины, которые состоят из специальных труб, штанг, колонок и бура.

Из специального оборудования будет нужен буровой инструмент, с помощью которого есть возможность углубиться в грунт, а также тренога и лебедка. Для того чтобы самостоятельно пробурить скважину, нужно использовать шнек из металла. В данном случае может подойти ледобур, который используется при зимней рыбалке. Бур должен изготавливаться исключительно из стали высокой прочности. С помощью данных инструментов можно изготовить скважину с минимальными затратами денежных средств. Кроме треноги, будут нужны:

  1. Трубы различного диаметра.
  2. Вентили.
  3. Фильтрующие элементы.
  4. Кессон.
  5. Специальный насос.

Вернуться к оглавлению

Последовательность действий

Схема слоев грунта.

Первым делом понадобится выкопать яму размерами 150х150 см. Чтобы углубление не начало осыпаться, его стенки надо будет облицевать фанерными листами, досками или кусочками ДСП. Для закрепления конструкции можно также прорыть обыкновенным буром яму диаметром 20 см и глубиной 1 м. Это нужно сделать для того, чтобы труба надежно закрепилась в положении по вертикали.

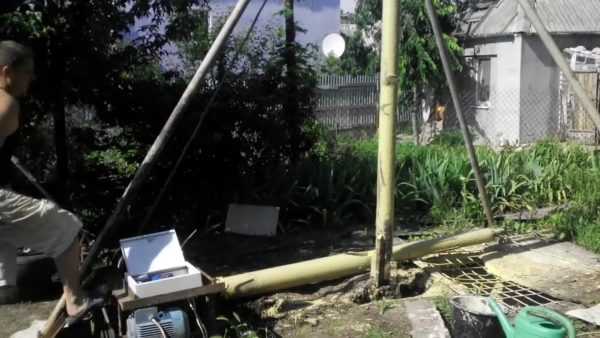

Над углублением нужно установить прочную треногу из металла или дерева, закрепив в месте нахождения ее опор лебедку. В большинстве случаев устанавливаются треноги из дерева. На вышку нужно повесить колонку бурения с 1,5 м штангами. Штанги соединяются резьбой в трубу, после чего фиксируются хомутом. Данное приспособление можно будет использовать для спуска и подъема инструментов.

Насос следует выбрать заранее, чтобы была возможность определить диаметр изготавливаемой скважины и трубы колонки. Насос должен легко входить в трубу.

Бурение подобного источника воды и заключается в спуске и подъеме оборудования.

Штанга проворачивается и сразу же ударяется сверху долотом. Данную работу удобнее всего выполнять двум людям: один человек будет крутить газовым ключом, а второй будет бить по штанге сверху, чтобы пробить породу. Использование лебедки может упростить процесс, потому что с ее помощью поднимать и спускать оборудование в скважину гораздо легче. Штангу при бурении надо маркировать. Отметки будут нужны для того, чтобы была возможность свободно ориентироваться. С помощью маркировки можно определить, когда нужно будет вытянуть штангу и почистить бур. Чаще всего это нужно делать каждые 0,5 м.

При помощи долото необходимо разрыхлять твердые слои почвы.

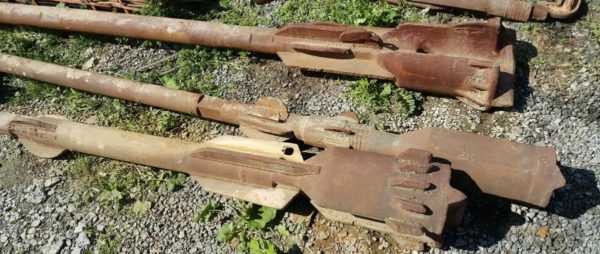

Чтобы была возможность легко преодолевать имеющиеся пласты грунта, нужно использовать следующие буры:

  1. Змеевик. Рекомендуется использовать для пласта глины.
  2. Долото. Применяется для того, чтобы разрыхлять твердые почвы.
  3. Ложки для песка.
  4. Желонка. Данное приспособление поможет поднять грунт на поверхность.

Слой песка лучше всего проходить ложкой, добавляя нужное количество воды. Если грунт твердый, следует использовать долото. Данный инструмент может быть крестовым или плоским. Пески-плывуны можно преодолеть ударным методом.

Устройство желонки с шариковым клапаном.

В случае с глинистой почвой понадобится использовать змеевик и желонку. Змеевик способен легко пройти через почвы с глиной, потому что его конструкция схожа со спиралью. Галечные пласты, в которых содержится гравий, могут пробиваться желонкой и долотом. В некоторых случаях понадобится залить в отверстие воду. Таким образом можно будет упростить процесс бурения скважины.

Если порода, которая доставляется на поверхность, будет влажной, то это значит, что водоносный пласт находится рядом. В таком случае надо будет немного углубиться, чтобы преодолеть водоносный горизонт. Бурить будет гораздо легче, но нельзя останавливаться. С помощью бура надо будет найти водоупорный слой.

Вернуться к оглавлению

Раскачка

После достижения нужной глубины скважину надо будет обустроить. Для этого в нее понадобится спустить фильтровую колонку, которая состоит из трубы и фильтра. Фильтр можно изготовить самостоятельно из сетки, перфорации и специальной трубки.

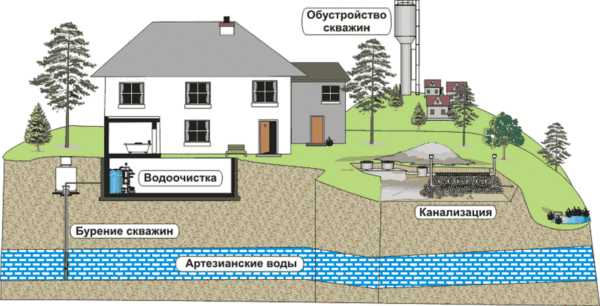

План автономного водоснабжения дома.

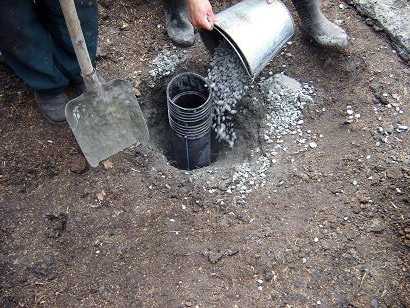

Для того чтобы укрепить трубу, нужно насыпать сзади нее слой щебня и песка с большими зернами. Засыпку следует делать выше расположения фильтра. Одновременно с засыпкой надо будет закачать воду в трубу. Таким образом можно будет промыть имеющиеся трубы и фильтр. После выполнения данных действий появится ограждение от больших примесей.

Далее производится желонирование. Для этого нужно откачивать воду до того момента, пока она не станет чистой. Проще всего это сделать с помощью использования центробежного насоса, который работает от электричества. Такой механизм может перекачать жидкость высокой плотности. Если есть проблемы с подачей электрической энергии, то можно использовать механический насос.

После желонирования нужно глубоко опустить насос, после чего подключить к нему шланг диаметром 2,5 или 5 см. Выбирать диаметр нужно исходя из количества воды в скважине, которую можно получить за определенный период времени.

Если используется труба из металла, то насос фиксировать не понадобится. В данном случае нужно к трубе прикрепить специальный кабель, который будет идти от насоса.

Вернуться к оглавлению

Рекомендации

  1. Перед обустройством скважины рекомендуется узнать у соседей, какой уровень залегания воды на территории. Если рядом есть колодцы, следует заглянуть в них.
  2. Если уровень воды превышает 5 м, то из инструментов будет нужен только садовый бур.
  3. Не допускается опускать трубу в скважину до дна. Она должна не доходить до самой глубокой точки приблизительно на 0,5 м. Таким образом вода будет быстрее подниматься на поверхность.
  4. В трубе нужно сделать отверстия для вентиляции, иначе вода через некоторое время может стать затхлой. Лучше всего на трубе изготовить откидную крышку, чтобы был доступ к скважине.
  5. Для устройства скважины чаще всего используется цельная труба из пластика.
  6. После запуска скважины следует передать воду из нее на экспертизу. Воду можно пить, если ее прозрачность не меньше 30 см, нитратов в ней содержится не более 12 мг/л, в 1 л воды максимум 8 кишечных палочек, а вкус и запах оцениваются в 1-3 балла.

Пробурить скважину вручную довольно просто, если иметь все необходимые элементы, а также соблюдать правильную последовательность действий. Таким образом можно будет сэкономить достаточно большое количество денежных средств.

www.vseoburenii.ru

Как пробурить скважину вручную. | Мастеровой

В этой статье я хочу Вам рассказать, как пробурить скважину вручную без  дорогостоящего, громоздкого оборудования, быстро,  в том месте, где вы хотите, даже в уже построенном доме. Если Вам необходимо устроить автономное водоснабжение загородного дома, то прочитав эту статью и посмотрев моё видео, вы будете знать, как пробурить скважину вручную самостоятельно не прибегая к услугам многочисленных дорогостоящих специалистов. А может быть, освоив этот оригинальный метод, вы сможете пробурить скважины своим знакомым, друзьям, родственникам и возможно в дальнейшем это станет для вас источником дополнительного дохода.

Этим методом было пробурено огромное количество скважин. Метод достаточно простой в реализации и нигде мною не встречался жизни. В интернете я также не встречал описание этого метода. Придумал бурить скважины на воду таким способом мой знакомый, по профессии он токарь.

Для комфортного проживания в любом доме необходимо наличие водопровода. Собственная скважина в доме, даже при наличии центрального водоснабжения, может быть очень полезной.Во первых вы не зависите от коммунальных служб и перебои в поставке воды вам не грозят.Во вторых вам не нужно платить за воду по счетчику, а при поливе огорода или мойке машины воды требуется много.В третьих часто вода из скважины бывает лучшего качества, чем та вода, что поставляется к нам в дома по водопроводу. Так же вода из скважины лучше, чем вода из колодца, так как она не контактирует с воздухом и в скважину не попадает различный мусор с поверхности земли как в колодец.  Скважину можно устроить в построенном доме, и тогда не будет опасности, что она замерзнет в зимнее время года, и вы останетесь без водоснабжения.

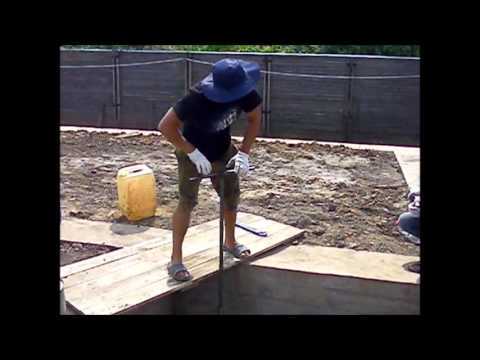

Далее смотрим видео и читаем ниже описание процесса:

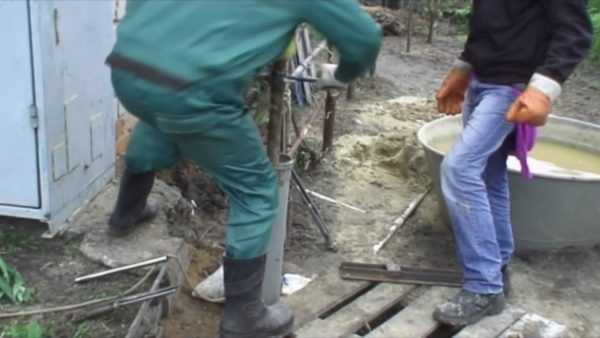

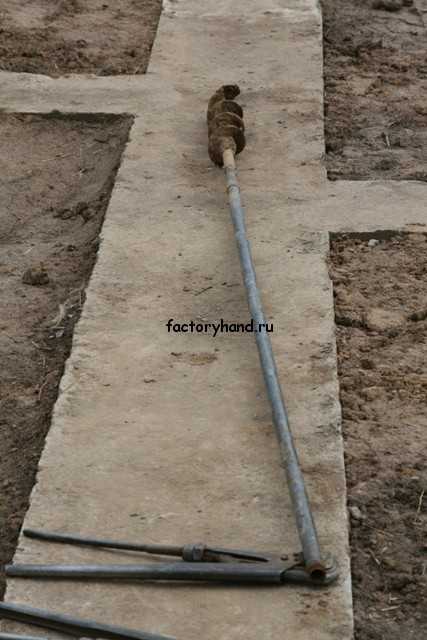

Начинать бурение нужно простым буром, на максимально возможную глубину. После чего вставляем в пробуренное отверстие оцинкованную трубу, к которой  приварен наконечник конусообразной формы с отверстием по центру.

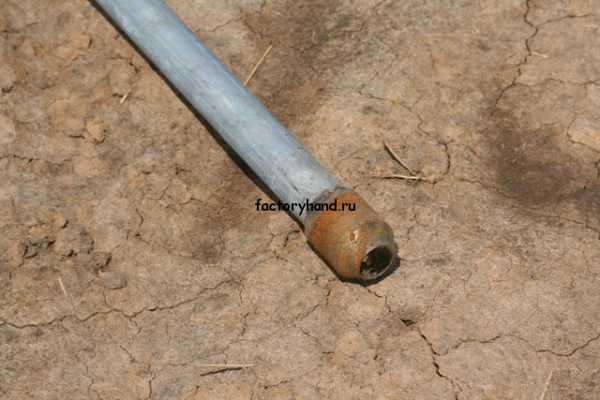

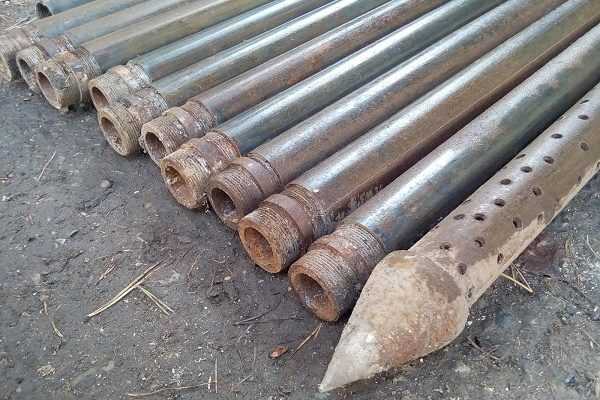

Наконечник трубы

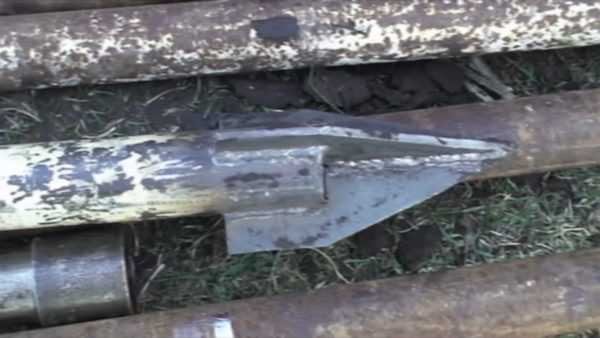

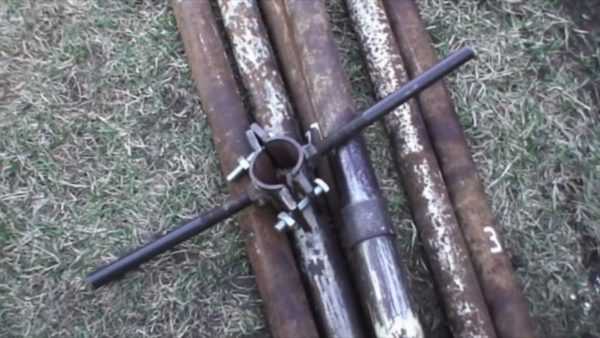

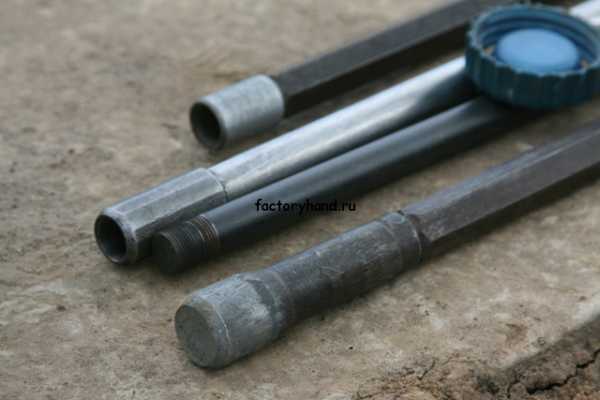

Штанги с наконечником

Затем опускаем в трубу штангу,  у которой наконечник немного больше по диаметру, чем отверстие в наконечнике трубы. И начинаем штангой забивать трубу в землю. При этом удары наносятся не по трубе, а по наконечнику трубы (фото которого изображено выше), труба и резьбы при этом не повреждаются. По мере погружения трубы в землю мы удлиняем её и штангу, прикручивая дополнительные удлиняющие элементы. Как только мы доходим до известняка (это будет понятно потому, как штанга начнет отскакивать при ударах обратно вверх) вытаскиваем из трубы штангу и вставляем в неё сверло (сверло имеет размер меньше чем размер отверстия в наконечнике трубы). Теперь нужно просверлить в известняке отверстие, найти в нем водоносную жилу и забить в известняк трубу. Проверку наличия в скважине воды осуществляем, наливая в трубу воду из лейки. Если вода из трубы не уходит, это значит, вы не дошли до водоносного слоя. Как только вода  будет «весело» убегать в трубу это свидетельствует  что у вас в доме теперь заработает все сантехническое оборудование. Вот так процесс бурения происходит у нас. Труба, забитая в известняк, работает долгие годы и ей не страшен песок. После бурения скважины её необходимо хорошенько прокачать, чтобы удалить всю грязь, которая скопилась в ней при бурении. О том, как установить  станцию водоснабжения на пробуренную скважину читайте в следующей статье.

factoryhand.ru

Ручное бурение скважин на воду своими руками

  • О нас
  • Обратная связь
  • Реклама
Меню
  • Переработка отходов
    • Технологии и оборудование
    • Углубление и очистка водоемов
    • Синтетические отходы
      • Нефтепродукты
    • Сбор и вывоз мусора
      • Крупногабаритный мусор
      • Коммунальная техника
    • Металлы
    • Медицинские отходы
    • Бытовые отходы
    • Бумажные отходы
    • Биологические отходы
  • Утилизация техники
    • Утилизация бытовой техники
    • Транспортная техника
    • Промышленное оборудование
    • Офисная техника
  • Экология
    • Природный газ
    • Методы защиты гидросферы от экологических проблем
    • Добыча угля
    • Города
    • Влияние добычи нефти на экологию
    • Биосфера как глобальная экосистема
    • Пожары
    • Машиностроение
    • Производство нефтепродуктов
  • Эко жизнь
    • Разведение голубей
    • Утки
      • Индоутки
      • Породы уток
    • Гуси
    • Куры
      • Породы
        • Содержание и уход
      • Болезни

ecoknowledge.ru

Как самостоятельно пробурить скважину для воды: инструкция

Как самому пробурить скважину на воду

Как самому пробурить скважину на воду будет рассмотрено в этой статье. Ведь этот вопрос все больше интересует потребителя.Стоимость воды постоянно растет и если вы не постоянно проживаете на даче, тогда подключать централизованный водопровод и нет смысла. Но не все ясно себе представляют, как пробурить скважину для воды самому.Вы так же сможете посмотреть видео в этой статье и увидеть весь процесс работы поэтапно. Ниже будет приведена и инструкция для выполнения этой работы.

Виды скважин на воду

Прежде чем рассмотреть, как правильно пробурить скважину для воды, надо правильно подобрать тип. От этого будет зависеть и цена работы.Это зависит от глубины залегания подземных вод и то, какую воду вы хотите получить. Одно дело просто для полива, и совершенно другое иметь постоянно в помещении качественную воду.

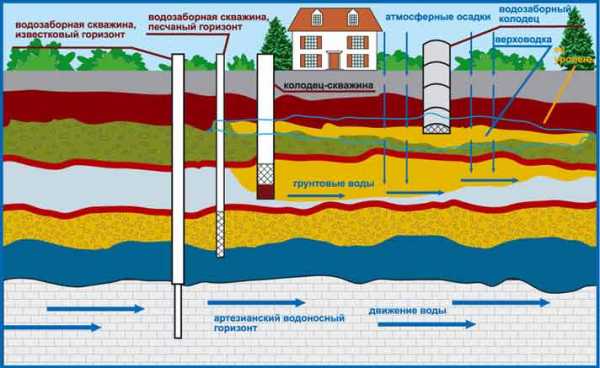

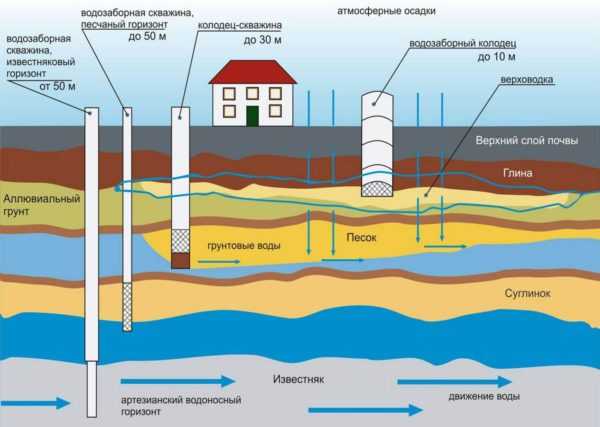

Схема грунтовых вод для скважин

Скважина на песок

Данный вариант достаточно просто делается своими руками. И затраты здесь сведутся только к материалам.Прежде чем думать, как пробурить самому скважину под воду, давайте разберемся, что ее отличает и в каких случаях ее делать целесообразно:

  • Применяется если у вас залегание воды не глубокое не более 30-ти метров. Здесь вы добираетесь до первого водоносного слоя;
  • Делается большей частью шнековым способом(см.Бурение скважин шнековое: какие особенности) и имеет дебит порядка одного куба воды;
  • При интенсивном использовании она прослужит порядка 10-ти лет;
  • Если вы не часто будете пользоваться водой, тогда она прослужит порядка трех лет.

Внимание: Такая применяется для получения воды не высокого качества. Поэтому применять ее пищу можно только после сделанных анализов.

Артезианская скважина

Теперь давайте посмотрим, как пробурить скважину под воду, но только качественную. Узнаем на какой глубине она находится и на сколько это надо.Итак:

  • Из такой вода наиболее качественная и залегает на глубине более 30-ти метров. Поэтому затраты на нее больше в отличии от первой;
  • Дебит скважины составляет до 50-ти кубов;
  • Срок службы доходит до 50-ти лет;
  • Делается только с применением промывки скважины, об этом вы можете подробно узнать в статье на нашем сайте;

Внимание: Такая вода наиболее чистая, но она залегает в известковых слоях. Поэтому в ней повышенное содержание железа. Для нее надо применять дополнительные фильтры.

Выбираем способ бурения

Теперь перейдем непосредственно к вопросу,как вручную пробурить скважину для воды. Эта работа полностью делается своими руками и не прибегая к посторонней помощи. Надо только быть внимательным и выполнять технологию.Выделяют такие способы бурения скважины:

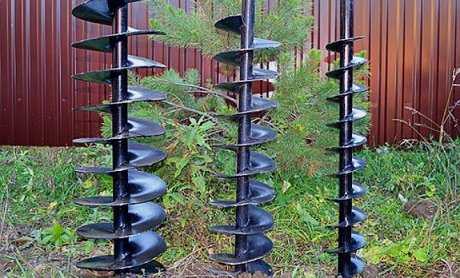

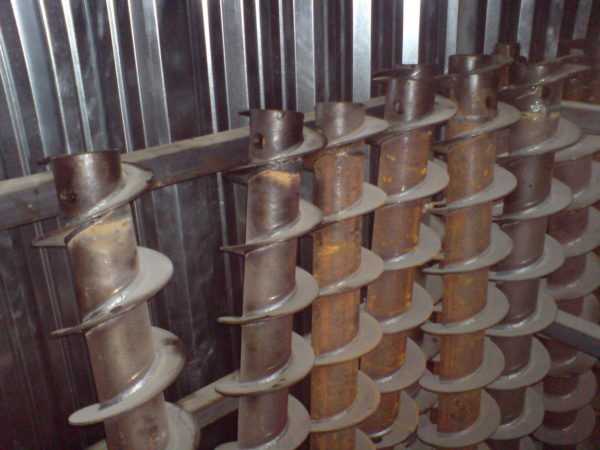

  • Шнековым способом. При этом способе бурения применяется особая стальная труба – шнек.На нее навивается лента из стали спирально, поэтому она похожа на бур. Шнеки скрепляются между собой с помощью резьбы, шестигранника либо шпонок.Этот метод бурения состоит в том, что бур, вращаясь, разрушает породу, поднимающуюся по спирали вверх. Так мы получаем скважину. Этот способ можно применять для мягкой и рыхлой породы, скважина получится небольшая – 30-50 метров.
  • Роторным способом. Удаление грунта при этом способе бурения осуществляется вращением бура, которое поступает от ротора. Этот метод подходит, когда нужно вырыть скважину 76-215 мм в диаметре.Также с помощью долот, которые существуют различного диаметра, этим способом производят бурение в обсадных трубах, применяемое для предотвращения осыпания стенок колодца.
  • Колонковым способом. В этом методе бурения применяется бур кольцевой формы.При вращении он удаляет грунт по краям. С помощью насоса в буровые трубы поступает вода, вымывающая удаленный грунт.
  • Ударно-канатным способом. Это самый простой метод разрушения породы. Для этого вам понадобятся трос и буровое долото.Способ бурения состоит в том, что над будущим забоем подвешивают при помощи троса долото и быстро его опускают. Долото разбивает грунт, который с помощью желонки впоследствии убирают.Для этого метода не обязательно наличие особой техники. Монтаж этого способа бурения скважины можно осуществить самостоятельно.

Для работы потребуется

Для выполнения работы понадобятся определенные материалы, которые стоит подготовить заранее:

  • Забивной стакан – часть двухметровой трубы, один край которой делается острым со скосом внутрь;
  • Ударная штанга, она будет осуществлять удары по наковальне, находящейся на противоположном конце забивного стакана;
  • Трос не меньше десяти миллиметров в диаметре;
  • Каркас сооружения;
  • Лебедка, при помощи которой будет осуществляться подъем стакана над забоем.

Принцип работы системы

Итак, данная система функционирует таким образом:

  • С помощью лебедки производят подъем и спуск стакана.
  • Забивной стакан входит в грунт и  при помощи ударной штанги, которая ударяет по наковальне, проникает в землю;
  • Подъем стакана производится вместе с грунтом внутри, который держится благодаря силам трения, земля затем высыпается в сторону.

Внимание: Но имейте в виду, что этот способ бурения скважины подходит лишь для несыпучего мягкого грунта.

Для сыпучих пород лучше применять вместо забивного стакана желонку(см.Желонка для скважины — ее устройство и применение), которая станет удерживать почву с помощью клапана, находящегося в нижней ее части. Также во время работы нужно помещать обсадные трубы, это не позволит грунту осыпаться.Кроме того, диаметр обсадной трубы должен превышать размеры желонки. Также следует соблюдать вертикальность скважины.



Самостоятельная установка скважины

Закончив бурение, приступаем к ее обустройству, которое и обеспечит водой наш дачный дом. Рассмотрим, как сделать водопровод на приусадебном участке вполне функциональным.В основном, схема установки одинаковая, отличаются лишь некоторые элементы. Сначала мы осуществляем бурение, монтаж обсадных труб и фильтра.Следующий этап включает в себя такие ступени:

  • Монтаж кессона и оголовка. Оголовок закрывает верхнюю часть скважины, чтобы в нее не мог попасть мусор.Кессон должен сделать скважину герметичной. Также его монтаж обеспечит проведение водопровода на такой глубине, где трубы не подвергнуться замерзанию в зимний период времени. Как установить кессон, расскажем позже.

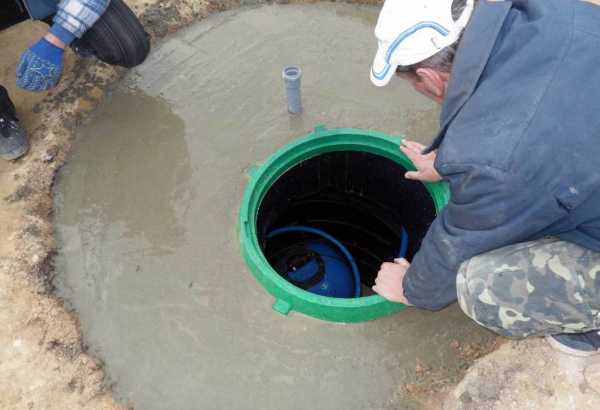

Установка пластикового кессона

  • Установка насоса. Насос на нержавеющем тросе  помещают на 1-2 метра ниже уровня воды. К нему должно быть подведено электричество, управление двигателем насоса будет осуществляться при помощи электронного кабеля и пластиковой трубы, по которой будет подходить вода.
  • В здании ставят гидроаккумулятор, фильтр, при помощи которого осуществляется автоматическая очистка воды от мусора, и система механики, чтобы управлять насосом. Механика включает в себя реле давления, которое автоматически срабатывает в случае падения уровня давления в системе, насос включается от подачи сигнала и датчика сухого хода. Датчик осуществляет отключение насоса при понижении уровня воды.

Если водопровод находится в земле и он не заметный, то поливная труба будет выходить наружу, это испортит вид. Можно произвести оформление скважины.

Делаем оформление скважины

Облагородить свою конструкцию конечно надо. Это вы можете сделать согласно вашей задумки.Есть несколько вариантов выполнения этой работы:

  • Соорудить маленький домик из дерева или другую постройку над скважиной, залакировать его или раскрасить;
  • Вокруг скважины можно выложить необычный рисунок из кирпича, камней, гальки, бетона, создать орнамент или что-то построить;
  • Закрыть скважину можно с помощью высаженных растений, к примеру, посадить иву и соорудить вблизи цветник.

Теперь вы знаете, как сделать скважину. Теперь вам надо определиться, какую воду вы хотите получить в конечном итоге. На эту тему есть подробная статья на нашем сайте.

moikolodets.ru

Бурение скважин на воду своими руками: технология буровых работ

Большинство загородных домов находится слишком далеко от общих водопроводных сетей, и единственным вариантом получить воду является обустройство собственного источника. Автономное водоснабжение частного коттеджа решается рытьём колодца или созданием скважины. Оба способа требуют существенных затрат физических сил и денежных средств. Чтобы гарантированно получить качественный результат, домовладельцы приглашают для выполнения работ профессионалов со спецоборудованием, у которых есть опыт работы в данной местности, однако бурение скважин на воду своими руками тоже возможно.

Определение технических условий ↑

Сначала стоит определиться с самой возможность бурения скважины на воду вручную. Очевидно, что большая глубина залегания водоносного слоя, а также слишком твёрдые прослойки в грунтах могут оказаться серьезной преградой и заставить отказаться от такой затеи. Предварительно выяснить геологическую обстановку на участке проще всего по источникам, которые уже имеются у ваших соседей. Необходимо разобраться, с какой глубины качают воду они, как у них происходили земляные работы. Общая картина будет ясна, но по мере работ придётся потом произвести корректировки, ведь слои грунта залегают не абсолютно равномерно, причём погрешность тем больше, чем дальше находится контрольный колодец или скважина.

При горизонтах в 20 и более метров многие застройщики уже не решаются использовать ручные приспособления, хотя есть примеры, когда люди справляются с глубинами в 50-60 метров (тем больше получается экономия, ведь расценки на проходку выставляются заказчику в погонных метрах). При этом сейчас в продаже есть небольшие буровые установки с приводом от электромотора, цена которых практически сопоставима со стоимостью бурения среднестатистической скважины. Никто не мешает потом сдать устройство в аренду или самим с помощью установки бурить скважины на заказ.

Варианты источников для водоснабжения частного дома

Выбор типа скважины ↑

В данном случае самым критичным параметром является уровень залегания водоносного слоя. Например, если вода находится на глубине до 8 метров, то можно сделать забивную скважину-иглу (так называемый «абиссинский колодец»), которая снабжается для подъёма жидкости обычным поверхностным насосом. Она выполняется с предварительным бурением или непосредственным забиванием сравнительно тонкой (например, дюймовой) стальной трубы в землю.

Если водоносы находятся ниже, то насосное оборудование уже потребуется погружное, которое может поднимать воду на необходимую для запитки дома высоту. Соответственно, тут придётся в любом случае бурить скважину вручную, причём чистый диаметр прохода трубы должен быть не менее 80 мм, чтобы туда можно было установить глубинный насос в 3 дюйма, или 100-110 мм – для 4-дюймового агрегата. Учитывая толщину стенок обсадных труб (у пластиковых составляет порядка 5-8 мм) и некоторый запас для беспроблемной установки колоны, бурить нужно диаметром на 20-30 мм больше. По этому показателю и выбирают оборудование.

Источники автономного водоснабжения принято разделять на скважины на песок и артезианские (на известняк). Первые – эксплуатируются до 15 лет и дают около 1,5 куба воды в час. Их глубина от 15 до 40 метров, что позволяет выполнить работы самостоятельно, но заставляет особо тщательно выбирать место для них. В глубокой артезианской скважине вода чище, источник может работать без капитального ремонта до 50 и более лет, его производительность значительно выше.

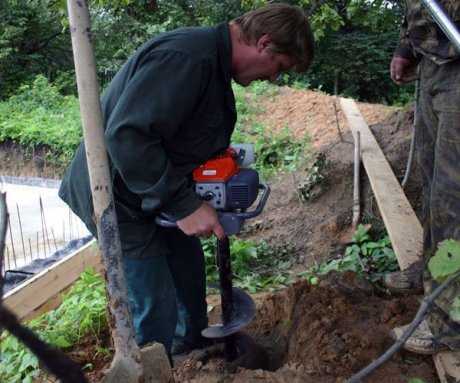

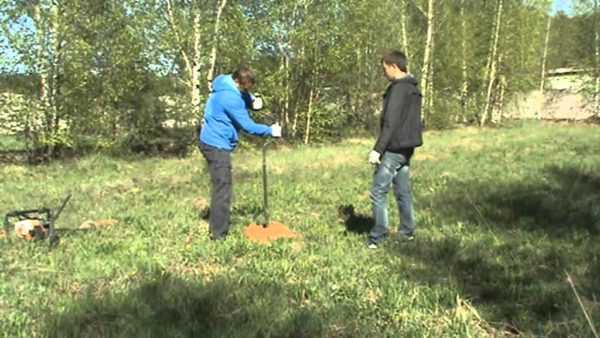

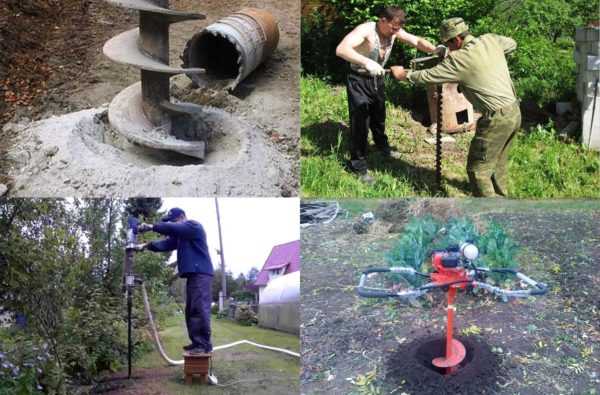

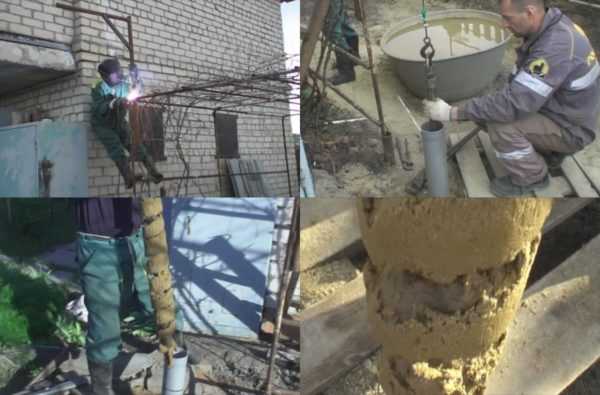

Шнековая проходка скважины при помощи моторизованного бура

Выбор места и его подготовка ↑

Самостоятельное обустройство скважины почти всегда предполагает, что вода будет добываться из неглубокого песчаного пласта. Поэтому необходимо максимально удалиться от источников загрязнения почвы, таких как дренажные стоки или септики. Чтобы уменьшить глубину проходки, есть смысл выбрать наиболее низкое место на участке, особенно если он находится на склоне.

Перед тем как бурить скважину вручную, рекомендуется сделать приямок в рабочей зоне, благодаря которому рыхлая почва не будет осыпаться в забой во время работы. Его габариты по площади должны быть примерно 2 Х 2 метра и по глубине – до 1 метра. Иногда может потребоваться своеобразная опалубка для укрепления откоса.

Чтобы упростить подъём шнека или бурового снаряда вместе с грунтом, над скважиной собирают треногу (или другую рамную пространственную конструкцию) из металлопроката или пиломатериалов. На треноги, помимо блоков, часто устанавливают ворот или лебёдку для выматывания троса.

Использование бурового снаряда со спиральным элементом позволяет увеличить эффективность на мягких грунтах

Бурение скважины ↑

Все известные технологии бурения скважины своими руками относятся к одному из двух основных методов:

  • шнековому,
  • ударно-канатному.

Первый хорош по мягкой породе, второй – по каменистой. В обоих случаях работы обычно производятся без использования воды, подаваемой насосом, хотя некоторое количество жидкости иногда есть смысл заливать в скважину во время бурения. Существует много фабричных и самодельных конструкций буровых снарядов и змеевиков, так как та или иная модель будет более или менее эффективна с конкретным типом грунтов.

Шнековый способ используется, когда планируется сделать скважину относительно малой глубины, и если грунт не имеет обширных твёрдых включений. В качестве основного рабочего оборудования тут применяется бур – металлический шнек с режущими кромками на конце. Два человека вращают инструмент, ножи врезаются в грунт и рыхлят его. По спиралеобразным металлическим лопастям отработанный материал удаляется из рабочей зоны. Когда штанга с ручками опускается до уровня земли, бур вынимают из скважины и очищают змеевик от земли. Затем буровая колонна наращивается дополнительной штангой, и проходка продолжается.

Ударный способ основан на применении полого бурового снаряда (желонки) с металлическими «клыками» на конце, который посредством тросов приподнимают и сбрасывают в скважину. После нескольких ударов желонка поднимается на поверхность, где из неё через технологическое отверстие выталкивается размельчённая порода. Ударно-канатное бурение позволяет добраться до больших глубин и бурить скважину своими руками по довольно плотным грунтам, тогда как по мягкой породе этот способ не так практичен.

Конструкция фильтра на обсадной трубе с использованием сетки из нержавейки или ПВХ

Обустройство водозабора ↑

Когда водоносный слой пройден, и оснастка дошла до водоупорного яруса, бурение прекращается. В грунт вставляется обсадная труба – она по мере погружения постепенно наращивается секциями при помощи резьбы. При этом первая секция примерно на один метр насекается болгаркой или в ней дрелью насверливаются отверстия с шагом в 3-7 сантиметров и диаметром 5-25 мм (зависит от того, что за порода внизу: песок, обломочные включения или глина). Перфорированный участок трубы оборачивается сеткой из нержавейки галунного плетения, которая фиксируется на месте проволокой или саморезами. После монтажа обсадной трубы пространство между ней и скважиной заполняют мелким гравием. На последней стадии осуществляется установка насоса и монтаж оголовка.

Создание дренирующего зазора между трубой и скважиной

Многие из тех, кто решился бурить скважину вручную, сумели справиться с поставленной задачей и смогли сэкономить немало средств. Однако необходимо понимать, что при сложных геологических условиях обойтись без механизации невозможно, поэтому в каждом конкретном случае нужно трезво оценивать шансы на успех.

aqua-guru.ru

Как бурить скважину под воду: инстуркция

Считается что бурить скважины на воду сложно — узнайте о том, как это сделать проще

Решили пробурить скважину вблизи загородного дома и не знаете с чего начать? Я расскажу обо всем, что вам нужно знать о скважинах, перед тем как приступать к бурению. В итоге вы сможете узнать, где есть вода, выбрать подходящий метод бурения и научиться выполнять запланированные работы самостоятельно.

Когда и где бурить скважину

Холодное время года — это не препятствие для строительства глубоких скважин, наоборот, это преимущество

Вопросы по времени бурения и ответы на них:

  • Зимой, весной, летом или осенью? Календарь бурения всесезонный, но лучше это делать зимой. В промёрзшей земле уровень грунтовых вод минимальный, поэтому если найдете воду, она не пропадет в течение всего года.
  • До строительствадома или после? Глубокие скважины лучше бурить до строительства дома. В ходе бурения столб воды и отработанной породы выходит под высоким давлением и есть риск испачкать домашний фасад или залить двор.

На схеме показано месторождение воды и предпочтительное расположение водозаборной скважины

Требования к выбору места для бурения:

  • Расстояние до источников загрязнения. По СанПиНу в радиусе 30 м от скважины не должно быть выгребных и компостных ям, свалок, мест сжигания мусора и животноводческих ферм. В условиях небольших дачных хозяйств, расстояние до источников загрязнения уменьшаем до 15 м.
  • Высота расположения. Местность для бурения подбираем по рельефу выше источников загрязнения.
  • Периметр участка. Для строительства водозаборного сооружения требуется участок с периметром 3×8 метра. Для устройства абиссинского колодца достаточно участка с периметром 1,5×1,5 метра.
  • Расстояние до строительных объектов. Бурение механическим способом выполняется не ближе 3-5 м к строительным объектам. Несоблюдение этого требования может привести к разрушению отмостки и ослаблению прочностных качеств фундамента.

Закладывая скважину в черте дома или гаража нужно понимать, что выполнить ремонт будет невозможно. То есть, скважину в доме не получится углубить, расширить и переобсадить.

  • Расстояние до ЛЭП и подземных коммуникаций. Над точкой бурения и под ней в радиусе 15 м не должно быть линий электропередач, слаботочных коммуникаций, канализации и т.п.
  • Подъездные пути. Для бурения механическим способом до выбранного места должны быть предусмотрены подъездные пути, по которым сможет подъехать спецтехника.

Три способа определить расположение воды

Иллюстрации Описание способов
Пробное бурение. Участок делится на квадраты с шагом 10-15 м. В каждом квадрате поэтапно выполняется разведывательное бурение на глубину 6-10 м. Наличие водоносного слоя определяется по налипшему грунту — чем он влажнее, тем лучше.

Недостаток способа — сложность деления дачного участка с домом и хозпостройками на квадраты. Поэтому разведывательное бурение предпочтительно для еще незастроенных участков.

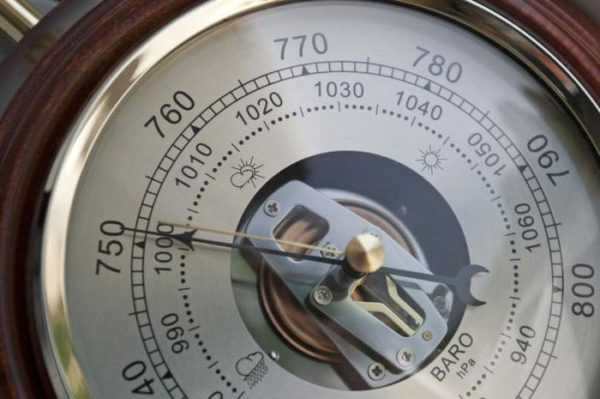

Использование барометра. Барометром выполняются замеры рядом с близлежащим водоемом, затем замеры выполняются на участке.

Так как 0,1 мм ртутного столба соответствует перепаду высоты давления в 1 метр, можно рассчитать, на какой глубине на участке залегает вода.

Недостаток способа в том, что водоема в непосредственной близости от участка может не быть.
Использование силикагеля. Сухие гранулы силикагеля взвешиваются и засыпаются в глиняный неглазурованный горшок. Горшок зарывается на глубину в 1-1,5 м на участке. Через сутки горшок откапывается и гранулы взвешиваются. Если замеры делаются не в пустыне, гранулы будут тяжелее.

Пробные замеры влажности силикагелем выполняются в разных частях участка, после чего содержимое горшка взвешивается.

Место, где влажность выкопанного силикагеля была выше, наиболее пригодно к добыче воды с небольшой глубины.

На что нужно обратить особое внимание при бурении скважины

Инструкция бурения зависит от схемы расположения водоносных горизонтов — точную карту для своей местности можно найти в кадастровой службе

По степени заглубления песчаными могут называться водоносные скважины — до 50 м, артезианскими — от 50 м и глубже.

Какие сооружения предпочтительны — песчаные или артезианские и почему?

  • Качество воды. Водоносные горизонтальные слои расположены неравномерно, одни ближе к верхним слоям почвы, другие ближе к скальным породам.

Достать воду из верхних песчаных слоев почвы легко, так как сделать это можно вручную с применением простых инструментов. Но и качество такой воды будет низким, так как в ней высокое содержание минеральных взвесей и биологических загрязнений. Бурение артезианских скважин сложнее, так как нужно пробивать грунт до скальных пород, но и питьевая вода будет лучше.

  • Ресурс эксплуатации. Песчаные скважины предназначены для забора воды из верхних слоев, а потому быстро забиваются илом и песком, и требуют промывки раз в 2 года. Ресурс такой конструкции редко превышает 10 лет. Артезианская скважина не забивается, не требует обслуживания и может эксплуатироваться десятилетиями.
  • Цена. Что выгоднее заказать? Пробурить, обсадить металлической трубой и прокачать и песчаную, и артезианскую скважину в среднем стоит 3 тыс. руб/м.

На первый взгляд забор воды из верхних слоев недорого, так как пробивать грунт придётся не глубже 50 м, тогда как артезианский горизонт залегает на глубине до 100 м. Но, если учесть ресурс, периодичность обслуживания и качество воды, артезианская скважина выходит практичней песчаной.

Внимание, для бурения артезианской скважины потребуется лицензия . Для забора воды с глубины до 50 метров разрешение не нужно.

Статьи по теме:

Методы бурения

Важное условие для успешного бурения, независимо от того, что добывается, вода, нефть или газ — это правильный выбор инструмента и техники

Все методы бурения можно разделить на два типа:

  • Ручные методы. Скважина небольшой глубины может быть пробурена своими руками без помощи спецтехники;
  • Механические методы. Эти технологии позволяют пробивать скважины глубиной до 100 метров и более, но для этих целей используется спецтехника — высокопроизводительные установки на колесном или гусеничном ходу.

Ручные методы

Источник воды, пробуренный ручным инструментом, делается не глубже 20-30 м

Для бурения вручную с применением немеханизированного инструмента пригодны следующие методы:

  • Шнековый. В качестве рабочего инструмента используется сборная труба, со шнеком который вкручивается в грунт. При достижении водоносного слоя шнек извлекается и вместо него забивается обсадная труба;
  • Гидробурение. В грунт вкручивается труба с заострённым наконечником. По полости трубы к наконечнику под давлением подается вода. Вода размягчает и размывает грунт за счет чего упрощается и ускоряется бурение;
  • Ударно-канатный. При использовании такого метода на участке ставится опора с роликовым блоком в верхней части. Через блок подвешен канат с закреплённым буровым инструментом. Бур вбивается в грунт под своим весом усиленным инерцией от удара.

Такой метод повсеместно применяется при ручном рытье абиссинских колодцев.

Механические методы

Большие габариты машин в ходе бурения могут привести к порче участка

Механизированное бурение выполняется с применением следующих методов.

  • Ударно-канатный. Технология мало чем отличается от забивки трубы вручную. Только за счет механизации процесса буровой инструмент забивается с большим усилием, а потому пробивает грунт глубже.

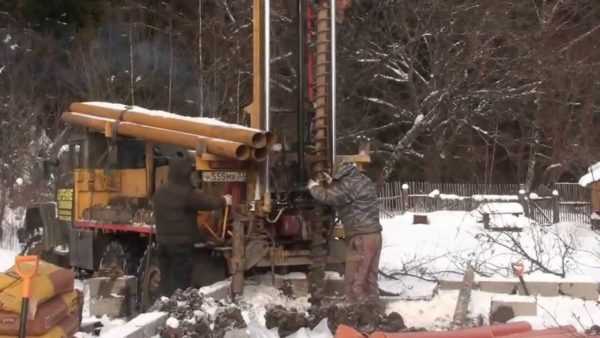

  • Шнековый. Это самый распространенный метод, в ходе которого с треноги мобильной установки опускается шнек, на который посредством прямого привода подается крутящее усилие.

При механизированных методах применяется спецтехника на колесном ходу. Поэтому к участку должны быть проложены подъездные пути.

Метод гидробурения

Иллюстрации Поэтапная инструкция

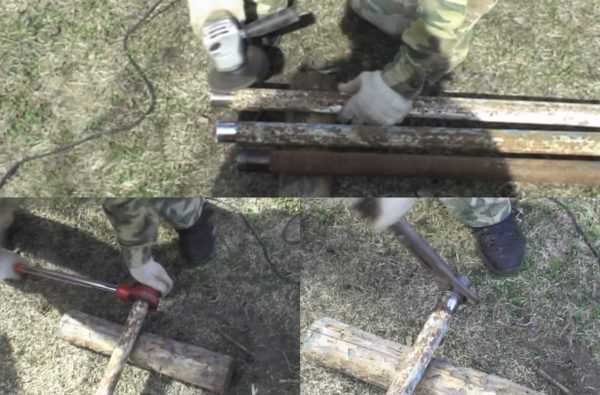

Делаем бурильную колонну. Готовим отрезки трубы с внутренним диаметром 34-50 мм. В сумме длина отрезков труб должна равняться расчетной глубине скважины.

С каждого края трубы нарезаем резьбу, плюс на один край каждой трубы накручиваем муфту.
Делаем ворот. Как показано на фото, собираем ворот с радиальным зажимом, равным внешнему диаметру бурильной колонны. Для удобного вращения, рукояти ворота делаем длиной 50-70 см.
Делаем фрезу. На конец одной из труб из полос металла свариваем фрезу — острый наконечник. Лопасти фрезы можно установить прямо, а можно сделать скошенными для лучшей пробивки грунта.

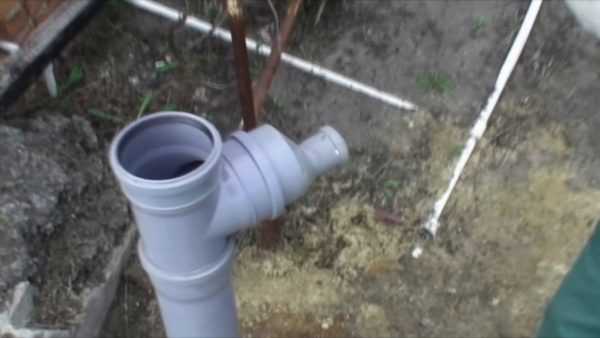

Устанавливаем обсадную трубу. Шнековым мотобуром пробиваем грунт нам глубину 2-3 м с диаметром отверстия 150 мм. В отверстие опускаем канализационную трубу «сотку» с тройником сверху. Трубу в скважине фиксируем глиной.

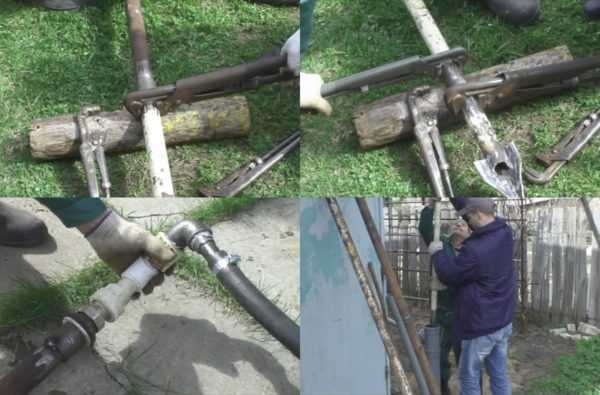

Собираем колонну. На конец трубы накручиваем фрезу. С помощью муфт собираем колонну (не более 2 труб за раз). Со свободного конца колонну подсоединяем шлангом к скважинному насосу на подачу воды. Собранный инструмент опускаем в обсадку.

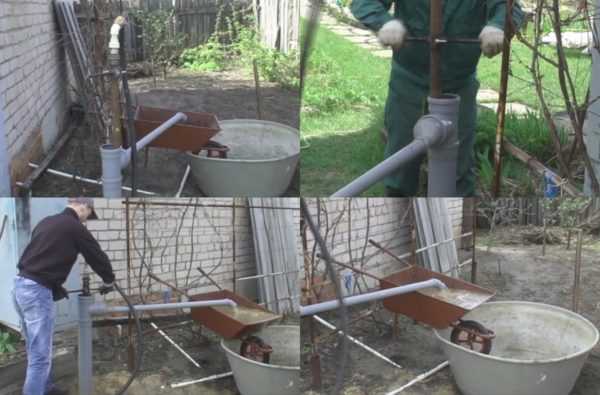

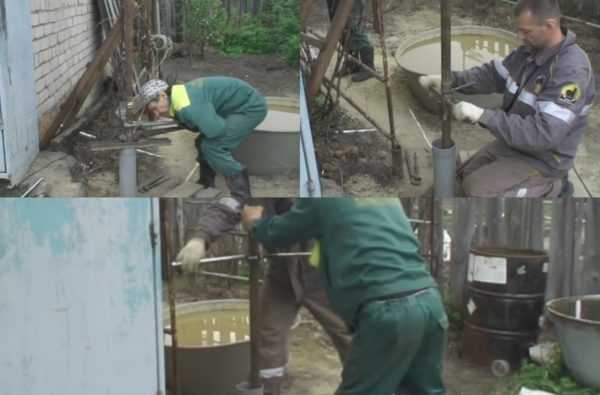

Начало бурения. Крепим на колонне ворот. Открываем подачу воды. Проворачиваем ворот вдавливая вниз.

Когда колонна дойдет до обсадной трубы, отключаем подачу воды, снимаем ворот и наращиваем колонну.

Включаем подачу воды и продолжаем вдавливать колонну в землю. Вновь наращиваем колонну и так до тех пор, пока не выйдем на расчетную глубину.

Отключаем подачу воды и ждем подъема воды. Если воды нет, наращиваем колонну на 1 трубу и пробиваем землю дальше, пока не дойдем до водоносного слоя.

Шнековый метод

Иллюстрации Поэтапная инструкция

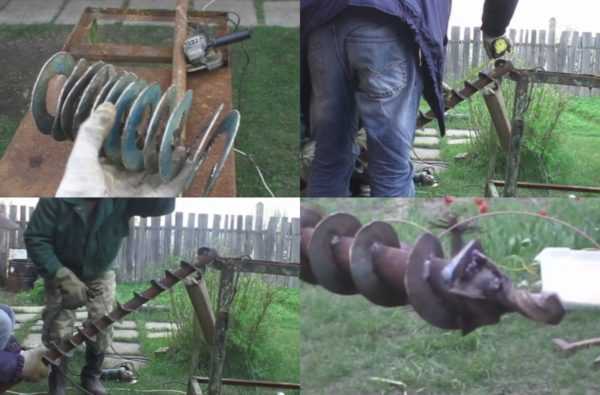

Делаем шнек. Из стального листа толщиной 2-3 мм вырезаем «бублики» с внутренним диаметром, соответствующим внешнему диаметру трубы.

«Бублики» свариваем в пружину, как это показано на фото. Пружину одеваем поверх трубы и растягиваем с одинаковым шагом. Получившиеся лопасти прихватываем сваркой, а затем провариваем по всему шву.

Как наконечник привариваем обрезок сверла.
Бурим. Крупным буром роем скважину на 2 м вглубь и устанавливаем внутрь обсадную трубу — пластиковую с диаметром 100 мм. Опускаем внутрь шнек и крутим в том направлении, чтобы лопасти погружались в грунт.
Наращиваем шнек. После того как колонна со шнеком дошла воротом до края обсадной трубы, наращиваем дополнительную трубу. Колонну наращиваем резьбовой муфтой.

Сразу же заготовьте нужное количество труб чтобы, наращивая колонну, выйти на расчетную глубину.

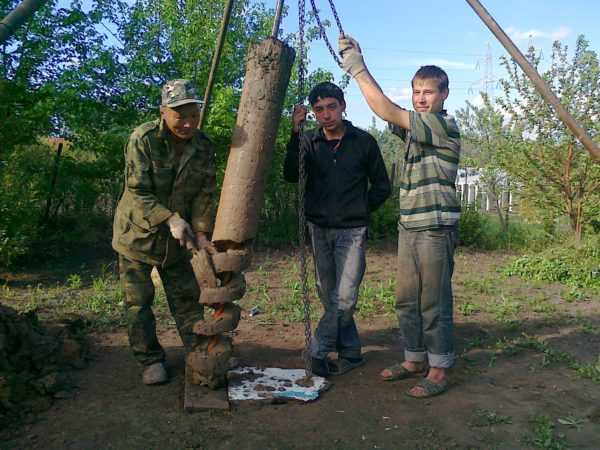

Извлечение и очистка шнека. Шнек периодически забивается породой, поэтому пройдя каждые 5 метров вглубь, его нужно извлекать и очищать. Опять же, если грунт на шнеке начал сочить значит близко водоносный слой.

Чтобы извлечь шнек, собирается вышка с роликовыми блоком. Трос крепится к бурильной колонне, перебрасывается через блок и шнек вытягивается.

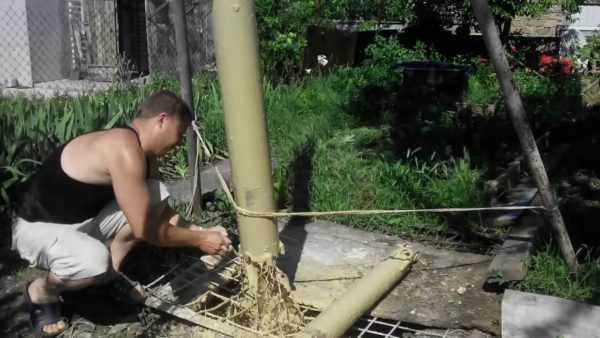

Ударно-канатный метод

За счет своего веса и инерции падения желонка пробивает грунт

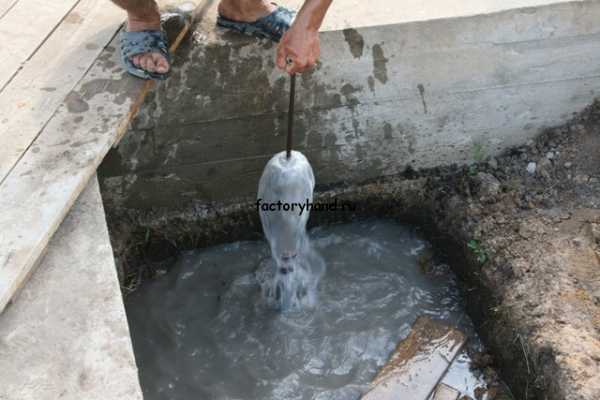

Для пробивки грунта используется желонка — подвешенная на канате полая труба с одним заточенным краем. Канат перекидывается через блок роликов, закрепленный на лесах или перпендикулярной вышке. В ходе бурения, желонка на канате поднимается на максимальную высоту, а затем сбрасывается в обсадную трубу.

При пробивке грунта происходит заполнение желонки породой и это снижает производительность работы

Инструмент, заполненный грунтом, подымается наверх, очищается, а затем снова сбрасывается в скважину. Процедура повторяется до достижения желонкой расчетной глубины.

Абиссинский метод

Труба для абиссинского колодца с фильтрующей перфорацией и наконечником

При строительстве абиссинского колодца применяется труба малого диаметра (всего 3,5 см) с сплошным острым наконечником. В нижней части трубы, предусмотрена перфорация, которая будет работать в качестве фильтра.

Схема бурения абиссинской скважины

Труба забивается на глубину 8-10 метров и попадает в поверхностный водоносный горизонт. Преимущество метода в том, что забитая труба в скважине и остаётся, а потому не придется дополнительно устанавливать обсадную трубу.

Инструмент для бурения скважин на воду

Шнеки заводского производства для механизированных буровых установок

При устройстве водоносных скважин применяется породоразрушающий инструмент. Эти приспособления проделывают отверстия в грунте, проходят через плывун и через плотные слои известняка, пробивают скальные породы. Инструмент подбирается в соответствии с методом бурения, в соответствии с расчетной глубиной и в соответствии с типом грунта на участке.

Колонна с долотом для ударно канатного механизированного бурения

К бурильному инструменту предъявляются высокие требования в плане механической прочности и корозиестойкости. При необходимости инструмент для бурения скважин малого и среднего диаметра можно изготовить самому из подручного металлолома.

Как показывает практика качественный инструмент, изготовленный своими руками, по степени прочности, не уступает дешевому инструменту фабричного производства.

Подведем итоги

Теперь вы знаете актуальные методы бурения водозаборных скважин и сможете их правильно применить на своем дачном участке. Если по предложенным инструкциям остались вопросы и нужна помощь, напишите в комментариях. Кроме того, не забудьте посмотреть видео в этой статье.

kolodec.guru

.
