Как подключить бойлер косвенного нагрева к одноконтурному котлу. Расширительный бак для бойлера косвенного нагрева

принцип работы, устройство, схемы подключения

Накопительные водонагреватели, работающие от электричества, обеспечивают нужный расход горячей воды, но долго набирают температуру — 1.5…2 часа в зависимости от объема бака. Более привлекательный вариант – специальная емкость для ГВС, прогреваемая котлом отопления в течение 10—30 минут, разница ощутимая. Цель публикации – разъяснить пользователям, что такое бойлер косвенного нагрева, рассмотреть устройство агрегата, дать практические рекомендации по выбору и подключению накопителя своими руками.

2 типа емкостных нагревателей для ГВС

Бытовой бойлер косвенного нагрева – это металлический резервуар объемом 50…300 литров, использующий для приготовления горячей воды сторонний источник тепла – котел, печь с водяным контуром либо солнечный коллектор, реже — геотермальную установку (тепловой насос). По устройству и принципу действия водогрейные аппараты делятся на 2 разновидности:

Наиболее распространенный вариант – с теплообменником в виде змеевика, сделанного из меди или нержавеющей стали.
Конструкция «бак в баке», где нагревательным элементом служит внутренняя емкость из нержавейки.

Накопительные водогрейные баки предлагаются в разном исполнении, пользователь может выбрать подходящую форму

Накопительному резервуару придается цилиндрическая или другая форма, но обязательно — с закругленными торцами. Поскольку водопроводное давление нередко достигает 6—8 Бар, сварной прямоугольный танк (от английского tank) долго не прослужит – плоские стенки выгнутся от напора воды, емкость лопнет по швам.

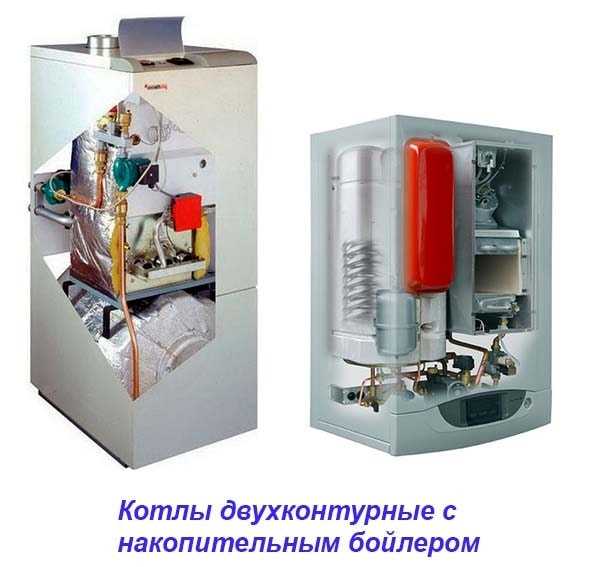

Справка. Некоторые модели двухконтурных газовых котлов комплектуются резервуарами косвенного нагрева, расположенными внутри теплогенератора, как показано ниже на фото. Вместительность встроенных накопителей не превышает 80 л.

Чтобы максимально прояснить ситуацию и помочь выбрать водонагреватель, дадим подробное описание каждого типа косвенных бойлеров.

Аппараты со спиральным теплообменником

Емкостный бойлер данного типа состоит из следующих элементов:

бак косвенного нагрева, изготавливается из нержавейки либо черного металла, покрытого термостойкой эмалью;
стальной резервуар оснащен патрубками для присоединения к водопроводной сети и погружными гильзами под монтаж термостатов либо датчиков температуры;
внутри бака установлен нагревательный элемент – спиральный змеевик, подключаемый к системе отопления частного дома;
для защиты стального сосуда от воздействия электрохимической коррозии используется магниевый либо титановый анод, который постепенно разрушается в процессе эксплуатации;
снаружи танк изолирован пенополиуретаном толщиной 30—50 мм, лицевая обшивка — тонколистовой крашеный металл или кожух из полипропилена;
на переднюю часть аппарата выведена шкала стрелочного термометра.

Примечание. Иногда производители снабжают свои изделия патрубком опорожнения, автоматическим воздухоотводчиком и другими полезными дополнениями.

Устройство греющего бака со спиральным теплообменным контуром

Принцип работы бойлера довольно прост: через верхний патрубок в змеевик подается теплоноситель с температурой 70—90 °С, быстро нагревающий весь объем воды в баке. Охлажденный теплоноситель возвращается обратно в котел через нижний патрубок.

Отбор горячей воды производится из верхней зоны емкости, пополнение предусмотрено снизу. Загрузкой (подогревом) до установленной температуры ведает термостат и трехходовой клапан, входящий в схему обвязки бойлера, которую мы разберем далее.

Информация для сравнения. Водяной теплообменник «косвенника» развивает мощность от 12 кВт (бак 80 л) до 25 кВт (200 л) при нагреве на 45 градусов, температура котловой воды – 80…90 °С. В электрических бойлерах используются ТЭНы мощностью 1.5…2.5 кВт. Максимальное время нагрева 100 л воды – 43 и 240 минут соответственно, минимальное – 25 и 150 мин (данные французского производителя Atlantic).

Мы рассмотрели относительно дешевую модель одноконтурного водонагревателя. Какие еще разновидности аппаратов можно найти в продаже:

бойлер с двумя теплообменниками для присоединения дополнительного источника тепла;
комбинированный накопитель с ТЭНом для прямого нагрева воды, схематично изображенный на эскизе;
вертикальные модели в напольном и настенном исполнении;
подвесные изделия различной формы — круглые горизонтальные, узкие вытянутые (Slim), плоские двухкамерные;
универсальные накопители, прикрепляемые к стене в любом положении — горизонтальном либо вертикальном.

Важный момент. В настенных версиях бойлеров штуцеры расположены снизу, а внутри резервуара стоит трубка забора горячей воды из верхних слоев. В напольных моделях присоединительные резьбы находятся сверху или сбоку аппарата, а трубка опускается на дно танка от штуцера подачи холодной воды. Как работает водонагреватель, смотрите на видео:

Конструкция «бак в баке»

Внешне бойлер не отличается от «собрата» — цилиндрический утепленный корпус, патрубки для подсоединения теплонесущей и санитарной воды, шкала термометра. Изнутри водогрейный прибор устроен иначе:

Наружный резервуар, сделанный из обычной углеродистой стали, служит водяной рубашкой для внутреннего бака. Между стенками двух сосудов циркулирует теплоноситель, нагретый до 80—90 °С.
Внутренняя цилиндрическая емкость сварена из нержавеющей стали.
Внутрь нагреваемой емкости опущена гильза датчика температуры и трубка подачи / отбора воды (зависит от ориентации корпуса в пространстве). Магниевый анод отсутствует.
Полезная вместительность контура ГВС составляет примерно 70% от общего объема бойлера.
Тепловая мощность 100-литрового аппарата достигает 18 кВт при площади поверхности нагрева 1.03 м², время полной загрузки – 10 минут (данные бельгийского производителя ACV).
Разогретый бойлер способен функционировать в проточном режиме – теплообменной площади хватит на производство горячей воды «на ходу». Одно условие: котельное оборудование должно обеспечить нужный расход теплоносителя. Например, модель 100 л (бак ГВС – 70 литров) может запросить 1.5…2.5 тонны теплоносителя в час.

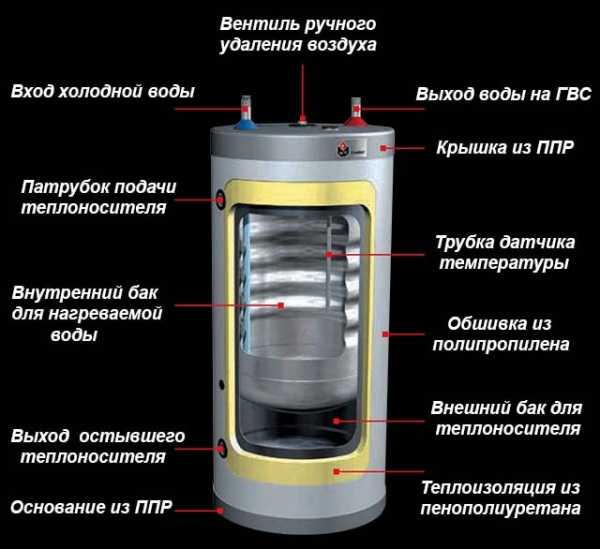

Конструкция агрегата с внутренним резервуаром в напольном исполнении

На приведенной схеме, где показана емкость в разрезе, хорошо заметен волнистый профиль стенок бака, сделанный по таким соображениям:

гофрированная структура боковых стенок позволяет сосуду увеличиваться / сжиматься при нагреве / охлаждении воды;
увеличивается площадь теплообмена;
подвижность волнистого профиля провоцирует самоочищение внутренних поверхностей от накипи.

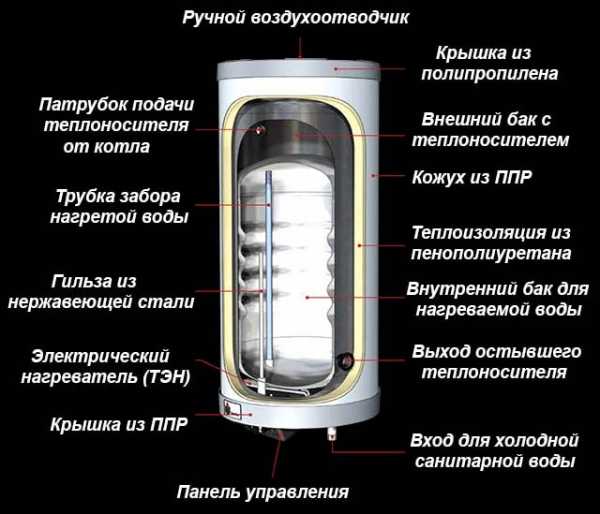

Водонагреватели «бак внутри бака» также предлагаются в комбинированном исполнении – с ТЭНом прямого нагрева. Трубчатый элемент автоматически включается при остывании содержимого бойлера до определенной температуры либо работает летом, когда отопительное оборудование отключено. Температура задается пользователем с помощью электронного блока управления.

Уточнение. В отличие от электрических бойлеров, ТЭН подогревает котловой теплоноситель, а не санитарную воду внутри нержавеющего бака.

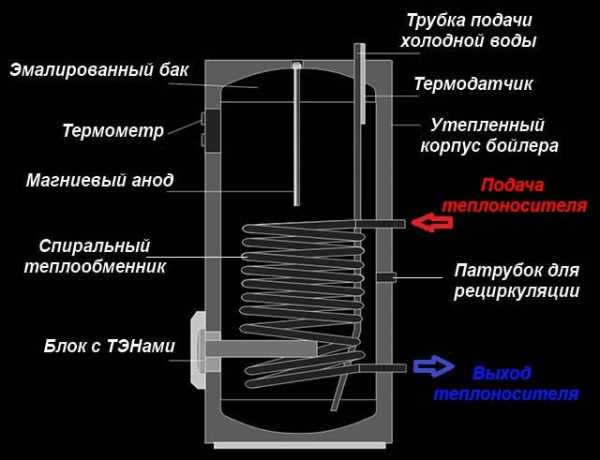

Конструкция настенного аппарата, оборудованного трубчатым нагревательным элементом

Двустенные водонагреватели косвенного нагрева более эффективны и долговечны, изготовители декларируют гарантийный срок службы 5—10 лет. Дополнительный плюс – упрощенное обслуживание, пользователю не нужно проверять состояние магниевого анода и возиться с заменой каждые 2 года. Теперь о минусах:

греющая рубашка отнимает 25—30% полезного объема танка, традиционный змеевик – до 10%;
модели, оборудованные электрическим ТЭНом, нельзя монтировать горизонтально;
изделие транспортируется только в вертикальном положении.

Примечание. Бойлеры, предназначенные для горизонтального монтажа, крепятся к стене «холодным» патрубком книзу. Больше подробностей об аппаратах данного типа вы можете узнать из видеоролика:

Существенный недостаток водонагревателей – приличная стоимость. Сравним 2 изделия, сопоставимые по качеству: ACV SMART LINE E 300 и DRAZICE OKC 300 NTRR общим объемом 300 литров. Бельгийский нагреватель ACV «бак внутри бака» обойдется в 1720 у. е., цена бойлера «Дражице» со змеевиком — 750 у. е. Чешская модель с двумя теплообменниками стоит вдвое дешевле одноконтурного «бельгийца».

Выбираем косвенный бойлер

Чтобы правильно подобрать резервуар косвенного нагрева для частного дома или квартиры, выясните следующие моменты:

Число постоянно проживающих людей и режим водоразбора. Цель – рассчитать общий расход санитарной горячей воды.
Производительность водонагревателя ограничена мощностью котла и солнечного коллектора. Если источник тепла еще не установлен, подбирайте отопительное оборудование с учетом запаса мощности 50—100% на загрузку бойлера.

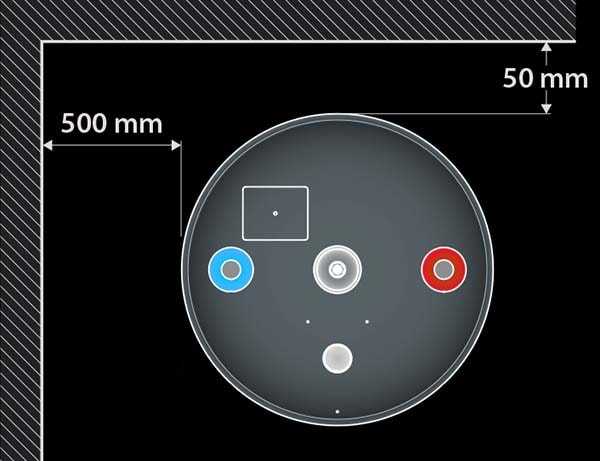

Отведите место под размещение аппарата и продумайте способ монтажа – настенный либо напольный.
Определитесь с функционалом нагревателя – нужен ли ТЭН, второй теплообменник.

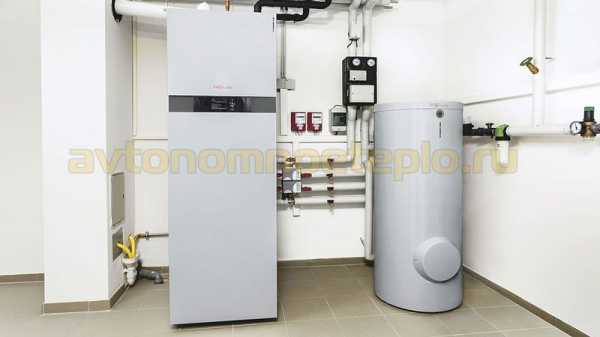

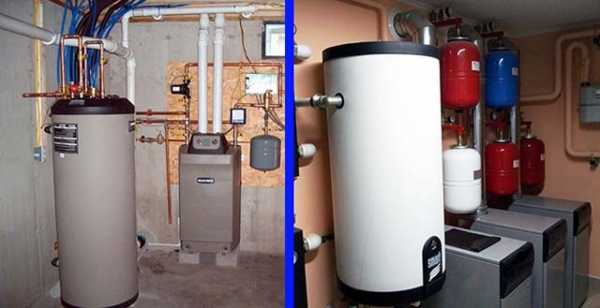

Варианты размещения водогрейной установки рядом с источником тепловой энергии

Совет. При выборе места расположения накопительной емкости учтите нюанс: рядом с бойлером ставится расширительный бачок, чей объем составляет 10% от вместительности основного резервуара. Лучший вариант размещения в загородном коттедже – помещение котельной.

Расчет потребления воды из системы ГВС мы предлагаем вести по минимальным показателям: в сутки 1 человеку требуется 20 л теплой воды на помывку (душ) и 12 литров – для хозяйственных нужд, всего – 32 л. Значит, семье из 2 чел. понадобится бойлер полезным объемом 50…80 л, для троих жильцов – минимум 100 литров. Если хочется наполнять ванну, выбираем танк на 120 л и более. Упрощенный алгоритм подбора отражен в таблице:

Скорость нагрева бака сильно зависит от мощности теплогенератора. Если здание отапливается котлом 10—15 кВт, ставить накопитель на 200 л бессмысленно – пока вода нагреется, дом успеет остыть. Дело в том, что приоритет загрузки бойлера выше, нежели отопление. Упрощенно: пока бочка не прогреется до нужной температуры, радиаторная сеть не получит требуемое количество тепла.

Приведем пример расчета мощности котла:

Исходные данные: объем бойлера составляет 200 литров, температура в системе ХВС – плюс 10 °С, ГВС – 50 градусов.
Для нагрева 1 кг воды на 1 градус потребно 1.16 Вт тепловой энергии. Считаем расход теплоты за 1 час: 1.16 х 200 х (50 — 10) = 9.28 кВт.
Чтобы сократить время загрузки вчетверо (до 15 мин), нужно подать в 4 раза больше энергии – 9.28 х 4 = 37.12 кВт. Результат: мощность отопительного агрегата в максимальном режиме – 40 кВт, иначе бойлер станет нагреваться дольше.

Общие рекомендации по выбору «косвенника»:

Примечание. Толщину металлических стенок рабочего резервуара можно прикинуть по весу изделия. Качественный бойлер 80 л, сделанный из металла 2 мм, «затянет» примерно 25 кг.

Железные танки, покрытые термостойкой пластичной эмалью с добавлением циркония, практически не уступают нержавеющим в надежности, зато обходятся гораздо дешевле. Слабое место нержавейки – сварные швы, успешно корродирующие в случае полной выработки магниевого анода. Кстати, лучше выбирать изделие с титановым электродом – он служит втрое дольше.

Обвязка «косвенника» с котлом

Первым делом агрегат нужно установить на полу либо надежно прикрепить к капитальной стене из кирпича или бетона. Если перегородка построена из пористых материалов (пеноблок, газобетон), от настенного монтажа лучше воздержаться. При напольной установке соблюдайте расстояние 50 см до ближайшей конструкции – просвет необходим для обслуживания бойлера.

Важно. Перед креплением настенной горизонтальной модели бойлера внимательно изучите инструкцию. Обычно аппарат вешается таким образом, чтобы патрубок холодной воды находился снизу. Если бак перевернуть вверх ногами, змеевик и ТЭН окажется в верхней зоне, что недопустимо.

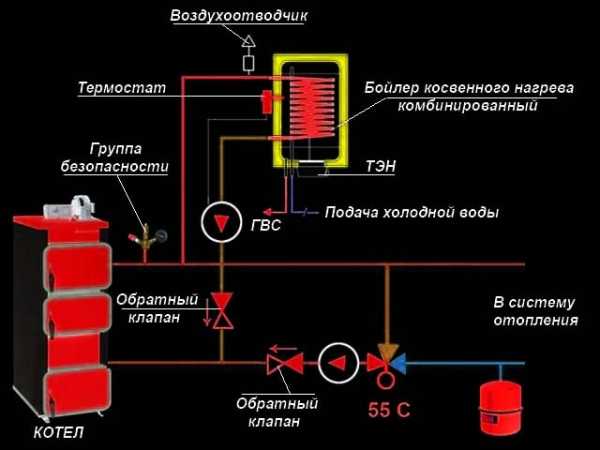

Подключение бойлера к твердотопливному либо газовому котлу, не оснащенному электронным блоком управления, выполняется согласно приведенной схеме.

Перечислим основные элементы бойлерного контура и укажем их функции:

автоматический воздухоотводчик ставится в верхней точке подающей магистрали и занимается сбросом воздушных пузырьков, скапливающихся в трубопроводе;
циркуляционный насос обеспечивает проток теплоносителя через загрузочный контур и змеевик;
термостат с погружным датчиком останавливает насос по достижении заданной температуры внутри резервуара;
обратный клапан исключает возникновение паразитного потока из основной магистрали в теплообменник бойлера;
на схеме условно не показаны отсекающие краны с американками, предназначенные для отключения и обслуживания аппарата.

Замечание. Для нормальной работы загрузочного контура хватит насоса 25—40 (напор – 0.4 Бар). Элемент можно устанавливать на обратной либо подающей линии – большой разницы нет. В руководстве по монтажу водонагревателей DRAZICE приводится схема обвязки, где перекачивающий агрегат стоит на подаче.

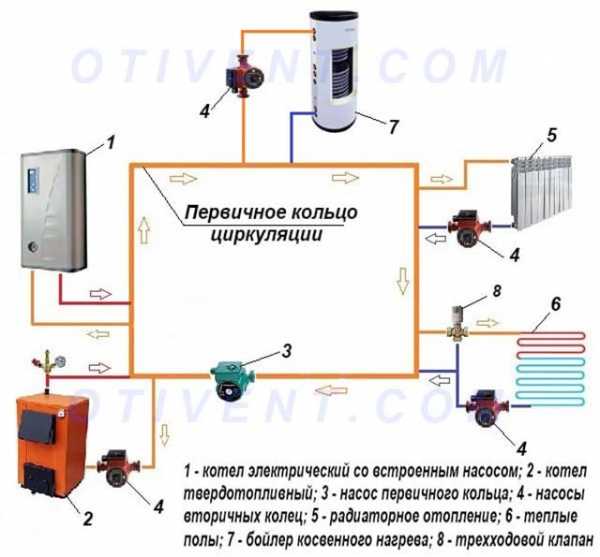

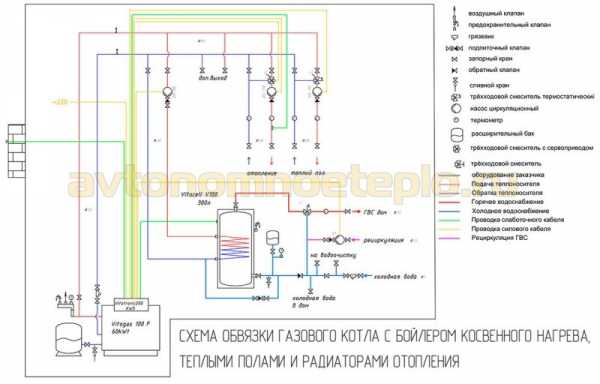

Аналогичным образом нагреватель присоединяется к более сложным системам с несколькими котлами и контурами отопления. Единственное условие: бойлер должен получать самый горячий теплоноситель, поэтому врезается в магистраль первым, а к распределительной гребенке гидрострелки подключается напрямую, без трехходового вентиля. Пример показан на схеме обвязки методом первичных / вторичных колец.

На общей схеме условно не показан обратный клапан и термостат бойлера

Когда требуется подключить бойлер «емкость в емкости», производитель рекомендует задействовать расширительный бачок и группу безопасности, присоединенную к выходу теплоносителя. Обоснование: при расширении внутреннего резервуара ГВС объем водяной рубашки уменьшается, жидкости деваться некуда. Применяемое оборудование и арматура показана на рисунке.

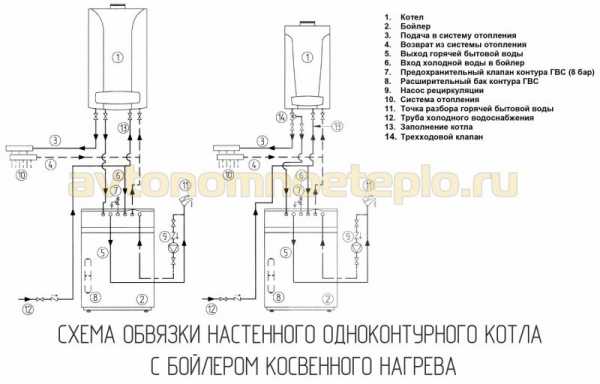

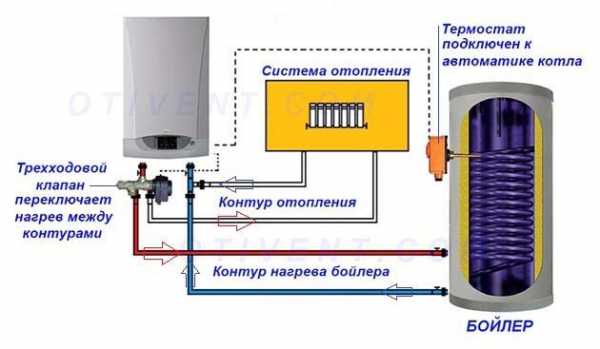

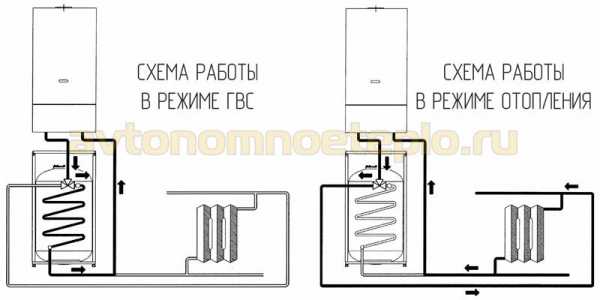

Проще всего бойлер косвенного подогрева соединяется с настенными котлами, в которых предусмотрен специальный штуцер. Остальные теплогенераторы, оборудованные электроникой, стыкуются с водонагревателем через трехходовой переключающий клапан с электроприводом, управляемый котловым контроллером. Алгоритм такой:

Когда температура в баке снижается, термостат сигнализирует блоку управления котлом.
Контроллер отдает команду трехходовому клапану, тот переводит весь теплоноситель на загрузку емкости ГВС. Циркуляцию через змеевик обеспечивает встроенный котловой насос.
По достижении установленной температуры электроника получает сигнал от бойлерного термодатчика и переводит трехходовой кран в исходное положение. Теплоноситель снова идет в отопительную сеть.

Важный нюанс. Вышеописанная схема также используется при обвязке накопителя с двухконтурным газовым котлом. Недопустимо стыковать «косвенник» с линией ГВС теплогенератора.

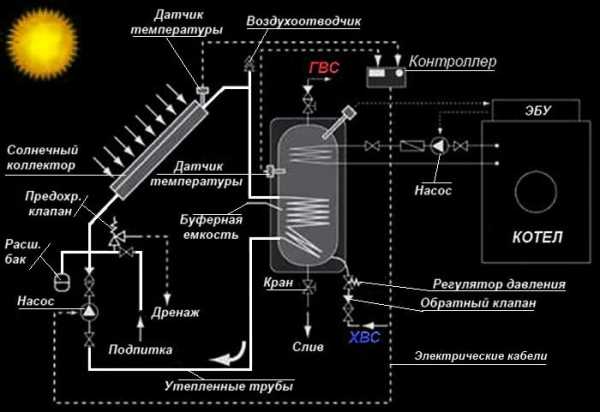

Подсоединение солнечного коллектора ко второму змеевику бойлера показано на следующей схеме. Гелиосистема представляет собой полноценный замкнутый контур со своим расширительным баком, насосом и группой безопасности. Здесь не обойтись без отдельного блока, управляющего работой коллектора по сигналам двух температурных датчиков.

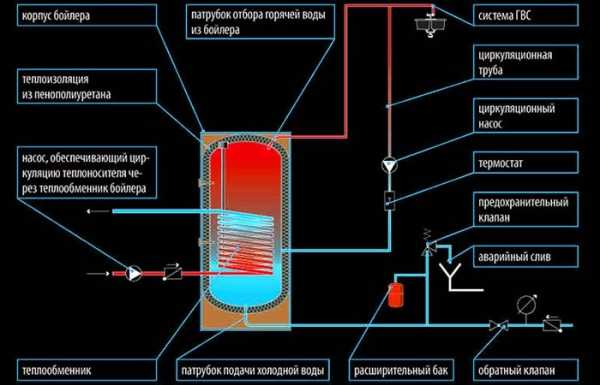

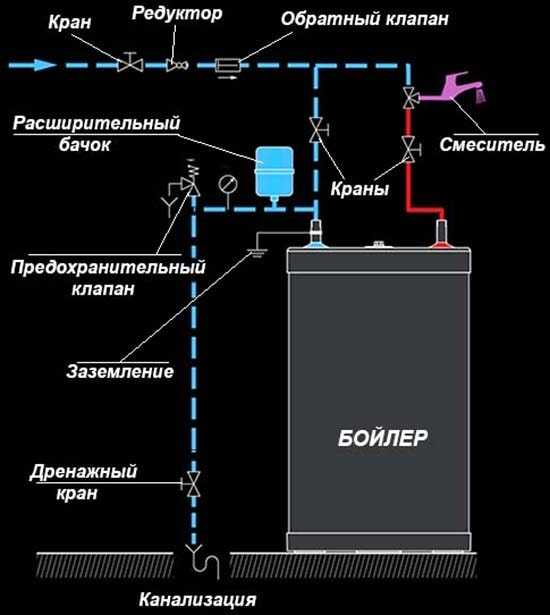

Подключение на стороне водоснабжения

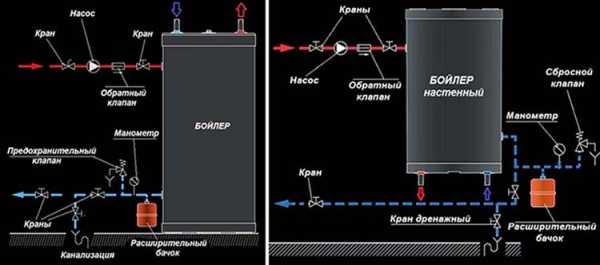

Если точки водоразбора располагаются недалеко от нагревательной емкости, подключение производится по типовой схеме, представленной ниже. Поясним функции некоторых элементов:

редуктор давления рекомендуется применять при скачках напора выше 6 Бар;
обратный клапан на подаче ХВС не дает резервуару опорожняться в водопроводную магистраль;
расширительная емкость компенсирует увеличение объема нагреваемой жидкости;
предохранительный клапан, настроенный на 7 Бар, сбрасывает в канализацию воду в случае повышения давления до критической отметки;
дренажный кран служит для слива воды по способу сообщающихся сосудов.

Важно оставить заполненной сливную магистраль — тогда при открытии дренажного вентиля водя вытечет по закону сообщающихся сосудов

Внимание! Используйте в обвязке расширительный бак, предназначенный для систем водоснабжения и рассчитанный на более высокое давление – 6…8 Бар. Емкость под отопление не годится – мембрана быстро придет в негодность.

Когда потребители находятся вдалеке от бойлера, стоит положить линию рециркуляции с дополнительным насосом и обратным клапаном. Если ваша модель нагревателя не оснащена отдельным штуцером для присоединения этой линии, просто врезайте возвратный трубопровод в магистраль на входе холодной воды.

Перед запуском системы с водонагревателем типа «емкость внутри бака» нужно сначала заполнить внутренний резервуар санитарной водой, только потом закачивать теплоноситель и производить опрессовку. Детали расскажет мастер на видео:

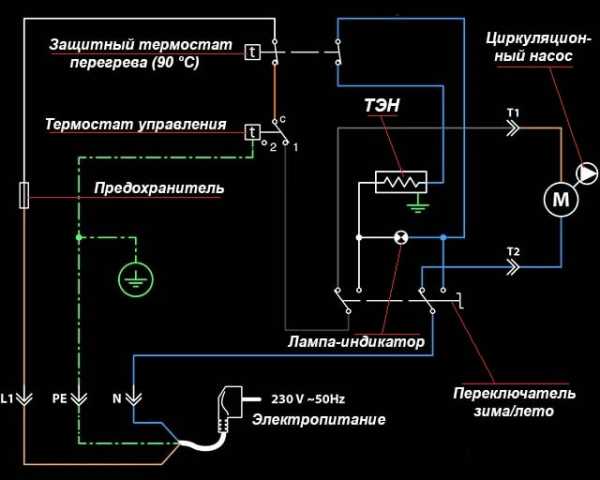

Схема электрических соединений

Комбинированную версию резервуара, оснащенную ТЭНом, нужно подключить к домовой электросети с учетом перехода на летний режим, при котором основной змеевик перестанет получать тепло от котла. Предлагаем воспользоваться универсальной схемой,куда включен модуль управления насосом посредством термостата.

Цвета проводов, изображенных на рисунке, соответствуют общепринятой классификации: синий – нейтраль, коричневый – фаза, желто-зеленый – заземление и так далее

В схеме задействован второй термостат безопасности, срабатывающий в момент перегрева санитарной воды. Лампа – индикатор сигнализирует о включении ТЭНа.

Заключение

Аппараты косвенного нагрева имеют массу преимуществ перед проточными и электрическими установками. Есть и недостатки – габариты баков, более сложный монтаж и неизбежные тепловые потери при эксплуатации в дежурном режиме. Но перечисленные минусы отступают на второй план перед комфортным горячим водоснабжением, которое обеспечивает накопительный бойлер, работающий в паре с котлом.

otivent.com

Как подключить бойлер косвенного нагрева к одноконтурному котлу

Арматура для обвязки БКН
Материал труб для обвязки БКН
Варианты обвязки бойлера косвенного нагрева
1. Обвязка БКН с трехходовым клапаном
2. Двухнасосная схема обвязки
3. Подключение через гидрострелку
4. Обвязка в самотёчной системе
Монтаж рециркуляции ГВС с БКН
Обвязка БКН с двухконтурным котлом

Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:

обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
предотвратить гидравлический и термический удар;
поддерживать заданную температуру нагрева воды в автоматическом режиме.

При монтаже бойлера используется следующая запорная и регулирующая арматура:

Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:

Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

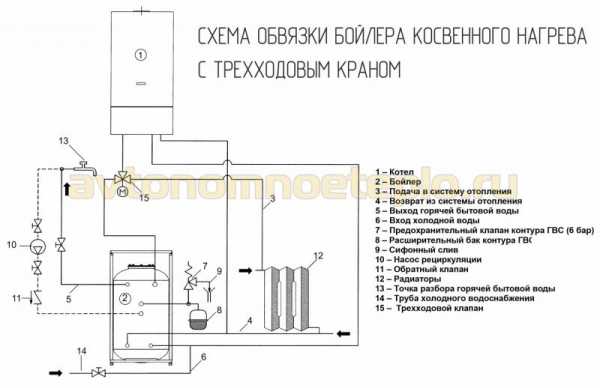

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

быстрый нагрев ГВС;
экономия при постоянном использовании бойлера;
возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

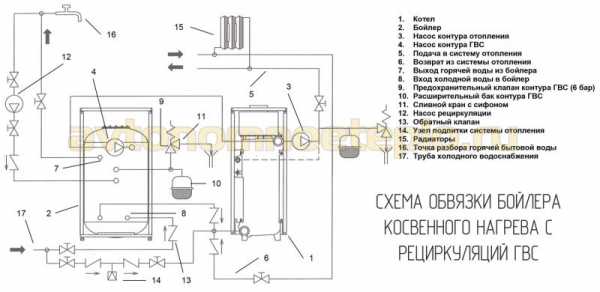

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

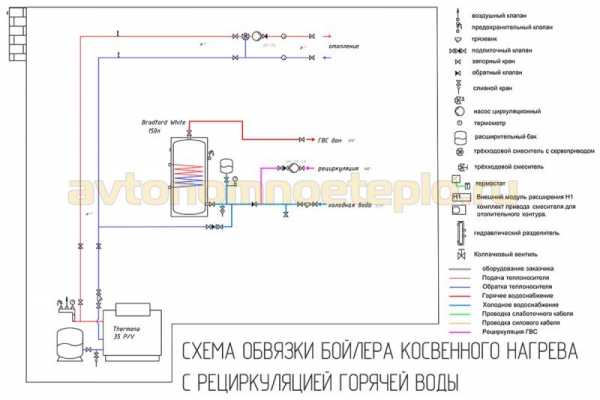

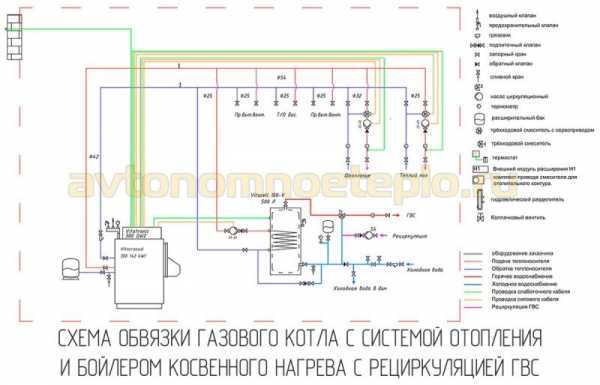

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

снижение температуры нагрева ГВС;
увеличение расходов на топливо;
энергозависимость.

В конструкции европейских бойлеров косвенного нагрева, компаний Drazice, ACV, Baxi и других предусмотрен патрубок для монтажа рециркуляции.

Обвязка БКН с двухконтурным котлом

Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:

При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.

По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

avtonomnoeteplo.ru

Бойлер косвенного нагрева накопительный. Принцип работы.

На данный момент для получения горячей воды через систему отопления используют бойлеры косвенного нагрева. Рассмотрим марку: DRAZICE.

В этой статье нам необходимо понять принцип работы косвенного нагрева в системе отопления и горячего водоснабжения. Благодаря тому, как работает бойлер косвенного нагрева, Вы поймете, как подбирать бойлеры косвенного нагрева других производителей и марок.И так приступим...Назначение бойлера косвенного нагрева. Нагреть воду по средствам системы отопления. То есть мы нагреваем холодную воду теплом, которое отбираем у системы отопления.Какие существуют бойлеры косвенного нагрева?Чтобы это понять, необходимо знать его основные параметры:

1. Объем воды, который в него помещается (Литр)

Это один основной параметр. Но бойлеры бывают с дополнительными возможностями и опциями. Также они подразделяются: Навесные, напольные вертикальные и горизонтальные.

Дополнительные возможности бойлера:1. Третий вход на рециркуляцию2. Возможность нагревать воду через электроэнергию(Встроенный электронагреватель)3. Управление по температуре и реле для включения и отключения насосов.

Обо всем этом я расскажу...Третий вход на рециркуляцию нужен для рециркуляции горячего водоснабжения.Рециркуляция горячего водоснабжения - это специальная система, которая дает возможность при открывании горячего крана получить сразу горячую воду. То есть не нужно ждать, когда придет горячая вода из водонагревателя к крану. Система устроена по принципу постоянно текущей, горячей воды по замкнутому кругу. То есть насос создает течение горячей воды по замкнутому кругу. Данный процесс называется рециркуляцией.Рециркуляцию обычно делают через полотенцесушитель, но бывают случаи, когда полотенцесушитель не предусмотрен и тогда делают тупую рециркуляцию.Если за место полотенцесушителя подключить на прямую к трубе, то это будет называться тупой рециркуляцией.Обратный клапан нужен для того, чтобы исключить обратное движение воды, если насос выключен.Обратный клапан на входе в водонагреватель нужен для того, чтобы исключить движение горячей воды на холодный трубопровод. Может возникнуть ситуация, когда при нагреве воды давление в водонагревателе увеличиться и открывая только холодный кран первым делом большое давление вытолкнет горячую воду из водонагревателя в холодный трубопровод.Автоматический воздухоотводчик нужен для того, чтобы исключить попадания воздуха в насос, особенно при первом запуске. При первом запуске обратный клапан препятствует движения воздуха из бака и прогоняет горячую воду через полотенцесушитель.Предохранительный клапан нужен для того, чтобы защитить водонагреватель от большого давления вызванный расширением воды при нагреве. То есть предохранительный клапан защищает водонагреватель от высокого давления. Обычно это до 7 Bar. При достижение или превышение давления 7 bar предохранительный клапан начинает выпускать воду через себя.Расширительный бак компенсирует давление в системе горячего водоснабжения. То есть при нагреве воды увеличивается давление в системе горячего водоснабжения. Расширительный бак начинает в себя забирать воду, тем самым уменьшая давление. Поэтому расширительный бак уменьшает превышение давления при нагреве воды. Расширительный бак не дает сильно увеличить давление воды при ее нагреве. Давление воздуха в расширительном баке не должно превышать давление предохранительного клапана, иначе действие расширительного бака бесполезны. А минимальное давление воздуха должно быть не ниже минимального давления в системе водоснабжения.Расширительный бак по своей природе является гидроаккумулятором. Правила присоединения к водоснабжениюВход холодной воды в бак водонагревателя должен поступать в нижнюю точку пространства бака, потому что так предписывают теплотехнические законы. Существуют баки, у которых патрубок находятся вверху для входа холодной воды, но этот патрубок опускается до дна бака, тем самым поступление холодной воды поступает сразу в нижнюю точку бака.Выход горячей воды в пространстве бака всегда берется из самой верхней точки бака водонагревателя, потому что температура воды в верхней точки бака всегда выше. Бывают водонагреватели, у которых патрубок находится внизу, этот патрубок продолжается до верхней точки бака.Третья точка в бойлере косвенного нагрева нужна для рециркуляции горячего водоснабжения. Поступление воды третьей точки, должно поступать в середину бака по высоте пространство бака. Впрочем, бывают случаи, когда эта третья точка находится чуть выше от середины.Отопительный контур бойлераОтопительный контур бойлера является обычной трубой изогнутой в спираль. Теплоноситель, двигаясь по трубе, теряет свою температуру через стенки трубы в бак, где находиться вода для горячего водоснабжения.Движение по спиральной трубе должно осуществляться сверху вниз. То есть верхний патрубок должен заходить более горячий теплоноситель, а выходить из нижнего более остывший теплоноситель. Если сделать обратное движение теплоносителя, то получиться уменьшение КПД. Это доказывается теплотехническими законами.Если осуществить движение снизу вверх, то теплоноситель потеряет меньше температуры на нагревание воды, так как уже в середине будет более нагретая вода и теплоноситель выйдет более нагретый. При нормальной циркуляции сверху вниз, выходящий теплоноситель становиться более остывшим из-за того, что он проходит в конце своего пути более холодный участок воды.Смотрим схемуПочти каждый современный бойлер косвенного нагрева должен снабжаться температурным реле, который замыкает и размыкает электрическую цепь. Причем в основном идет реле, которое переключает цепь с одного контакта на другой, это дает возможность подключать два циркуляционных насоса, которые будут работать попеременно. Например, когда вода нагреется в бойлере, то включается насос отопления, когда необходимо подогреть воду, то насос отопления отключиться и включиться насос на бойлере.Данное переключающее температурное реле, находящееся в бойлере косвенного нагрева, дает возможность не использовать трехходовой клапан, который будет перенаправлять потоки теплоносителя.Если в котле имеется насос, то схема подключения бойлера и радиаторного отопления подключается через трехходовой клапан, который регулируется только на перенаправление потоков. Специальный сервопривод поворачивает клапан трехходового клапана. Сигнал перенаправления потоков осуществляется с помощью температурного реле находящийся в бойлере.Не пугайтесь сервоприводов, в магазинах рассматривайте паспорта на трехходовые клапаны и сервопривода к ним. Изучайте электрические схемы. Скажу, что контакт и размыкание дает реле в бойлере, а сервопривод работает от сигнала, который ему задает реле.Ну и последняя схема, которая находиться в больших котельных, бойлер, которых может быть подключен таким образом.Один основной недостаток, это подающий коллектор может быть не достаточно большой температуры, что вызовет недостаточное прогревание бойлера. Преимущество в том, что и отопление, и горячее водоснабжение параллельно работают вместе. При таком подключение следует учесть достаточную мощность котлов.Рассмотрим внутренние элементы бойлера.Контакт 1 переключается между контактом 2 и 4. Это дает возможность подключать насосы, чтобы они работали попеременно либо подключить питание одного насоса при включении его, если температура понизиться.Главное понять принцип работы бойлера и его электрическая схема подключения.При покупки бойлера следует обратить внимание на важные параметры:

1. Объем воды, который в него помещается (Литр)2. Третий вход на рециркуляцию3. Возможность нагревать воду через электроэнергию(Встроенный электронагреватель)4. Управление по температуре и реле для включения и отключения насосов.

Не стесняйтесь спрашивать подробную работу бойлера у продавцов данных бойлеров и смотреть паспорта и различный функционал. Те, кто продает данное изделие, обязательно должен иметь журналы с различными бойлерами и их характеристиками.

schoollremonta.ru
