Проектирование водопровода: этапы, пример проектирования, программа

Проектирование водопровода на примере: этапы проектирования водопровода. Скачать программу для проектирования Проектирование водопровода (на примере)

Что заходит в проектирование водопровода? Программка для проектирования водопровода Проектирование водопровода на примере

Что содержит в себе проектирование водопровода? (может быть, я в чём-то повторюсь, но это для полезности, а не от провалов в памяти :))

Что заходит в проектирование водопровода?

Для удачного проектирования необходимо:

обусловиться с сантехническим оборудованием, которое будет устанавливаться в доме; выполнить план дома со всеми помещениями и размерами этих помещений; расставить (обозначить) на своём плане сантехнические приборы согласно всем требованиям и правилам; найти, по какой схеме будет проложен трубопровод, изобразить развязку водопровода, обвязав (на плане) все водопотребители.

На схеме подписываем все сантехнические и остальные устройства, входящие в систему водоснабжения (насосы, скважину, водомеры, водонагреватель и т. д.), длины участков водопровода, глубину скважины, статический и динамический уровни воды в скважине, поперечникы труб, типы и размеры фитингов, переходников, муфт, водоразборных розеток и т. д. и т. п.

Пользуясь приобретенным проектом, выписываем на листочек бумаги все материалы, которые необходимо будет закупить. Даже если вы не понимаете «в лицо», как смотрится тот либо другой элемент, вы сможете обратиться в магазине, торгующем сантехническим оборудованием к торговцу, и вам непременно посодействуют.

По выполненному плану необходимо будет делать гидравлический расчёт, и он покажет, нет ли падения давления. И дальше, пользуясь данными расчётов, можно или прирастить, или уменьшить поперечникы трубопроводов…

Программка для проектирования водопровода

Проектирование водопровода можно делать и на компьютере в различных компьютерных программках — если очень охото. Есть программки, сделанные специально для рисования систем отопления и водоснабжения… Вобщем, я такими вещами не заморачиваюсь, для меня проще и резвее сделать набросок на бумаге (так как я когда-то имел отношение к черчению и чертежам), а вы — как желаете.

Скачать программку можно по ссылке ниже.

Скачать программку для проектирования водопровода >>>

Проектирование водопровода на примере

Разглядим пример проектирования водопровода.

Для примера взят таковой план санузла:

В одном помещении (которое справа) находится унитаз, биде, стиральная машинка, раковина. В другом помещении — ванна (либо душевая кабина) и умывальник.

В правом верхнем углу ванной комнаты отмечены стояки: зелёный – сточная канава, голубий и красноватый кружочки – стояки прохладной и жаркой воды. Для этой системы и создадим разводку трубопроводов.

Как рассматривалось в прошлых статьях, разводка бывает тройниковая, коллекторная и поочередная.

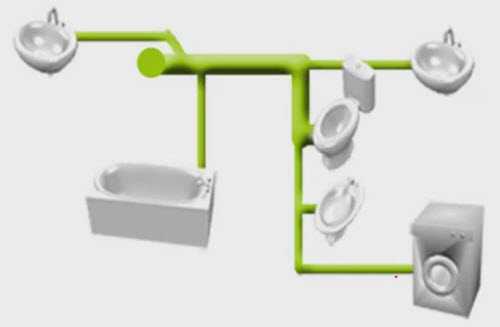

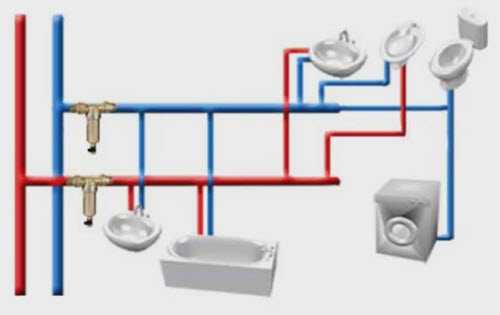

В примере мы скомбинируем коллекторную систему с тройниковой:

Для рассредотачивания давления умеренно на все потребители создадим общую трубу большего поперечника (25 мм; на схеме это видно; другими словами, коллекторы как таковые тут всё же не ставятся), а от неё к потребителям идёт труба 20 мм. Другими словами, в местах отводов должны быть тройники с 2-мя выходами по 25 мм и одним на 20 мм. Труба подразумевается полипропиленовая. Перед каждым потребителем неотклонима запорная арматура (вентиль).

Если в доме этажей больше, чем один, то на последующий этаж подымается стояк, и от него по вточности такой же схеме делается разводка.

Пару слов о канализации. В приводимом примере разводка канализации смотрится приблизительно так:

В общем-то, все требования к установке сантехники относительно канализационной системы были обсуждены в преддущих статьях этого раздела, повторять их тут нет смысла. Напомню, что унитаз лучше располагать от стояка не далее 1 м, по другому придётся сей «прибор» ставить на подий (что и происходит в предлагаемом примере). Поперечник канализационной трубы 110 мм (основной) подходит только к унитазу; другие приборы подключены к канализации трубой 50 мм при помощи тройников, уголков и т. д.

Отлично, если после унитаза будет подключено другое устройство, к примеру, стиральная машинка: тогда слив из неё будет дополнительно промывать трубу, и будет меньше запахов.

Вот, фактически, и всё, что заходит в понятие проектирование водопровода. А вы задумывались, что будет что-то запредельно сложное? Напомню, что после изображения на плане трубопроводов, необходимо опредиться с количеством всех частей (муфт, фитингов и т. д.) и выписать на листочек. (Будем считать, что я это сделал, а вы сделайте без помощи других для собственного проекта.) Осталось выполнить гидравлический расчёт, после этого приступать к монтажу. До встречи в последующих статьях.

проектирование водопровода

Это точно заинтересует

stroy-industriya23.ru

Проектирование водопровода: этапы и пример проектирования, программа для проектирования

Проектирование водопровода (на примере)

Что включает в себя проектирование водопровода. (возможно, я в чём-то повторюсь, но это для пользы, а не от провалов в памяти :))

Что входит в проектирование водопровода?

Для успешного проектирования нужно:

определиться с сантехническим оборудованием, которое будет устанавливаться в доме;
выполнить план дома со всеми помещениями и размерами этих помещений;
расставить (обозначить) на своём плане сантехнические приборы согласно всем требованиям и правилам;
определить, по какой схеме будет проложен трубопровод, изобразить развязку водопровода, обвязав (на плане) все водопотребители.

На схеме подписываем все сантехнические и прочие устройства, входящие в систему водоснабжения (насосы, скважину, водомеры, водонагреватель и т. д.), длины участков водопровода, глубину скважины, статический и динамический уровни воды в скважине, диаметры труб, типы и размеры фитингов, переходников, муфт, водоразборных розеток и т. д. и т. п.

Пользуясь полученным проектом, выписываем на листочек бумаги все материалы, которые нужно будет закупить. Даже если вы не знаете «в лицо», как выглядит тот или иной элемент, вы можете обратиться в магазине, торгующем сантехническим оборудованием к продавцу, и вам обязательно помогут.

По выполненному плану нужно будет делать гидравлический расчёт. и он покажет, нет ли падения давления. И далее, пользуясь данными расчётов, можно либо увеличить, либо уменьшить диаметры трубопроводов…

Программа для проектирования водопровода

Проектирование водопровода можно выполнять и на компьютере в разных компьютерных программах - если очень хочется. Есть программы, созданные специально для рисования систем отопления и водоснабжения. Впрочем, я такими вещами не заморачиваюсь, для меня проще и быстрее сделать эскиз на бумаге (поскольку я когда-то имел отношение к черчению и чертежам), а вы - как хотите.

Скачать программу можно по ссылке ниже.

Проектирование водопровода на примере

Рассмотрим пример проектирования водопровода.

Для примера взят такой план санузла:

В одном помещении (которое справа) находится унитаз, биде, стиральная машинка, раковина. В другом помещении - ванна (или душевая кабина) и умывальник.

В правом верхнем углу ванной комнаты отмечены стояки: зелёный – канализация, синий и красный кружочки – стояки холодной и горячей воды. Для этой системы и сделаем разводку трубопроводов.

Как рассматривалось в предыдущих статьях, разводка бывает тройниковая, коллекторная и последовательная.

В примере мы скомбинируем коллекторную систему с тройниковой:

Для распределения давления равномерно на все потребители сделаем общую трубу большего диаметра (25 мм; на схеме это видно; то есть, коллекторы как таковые здесь всё же не ставятся), а от неё к потребителям идёт труба 20 мм. То есть, в местах отводов должны быть тройники с двумя выходами по 25 мм и одним на 20 мм. Труба предполагается полипропиленовая. Перед каждым потребителем обязательна запорная арматура (вентиль).

Если в доме этажей больше, чем один, то на следующий этаж поднимается стояк, и от него по точно такой же схеме делается разводка.

Пару слов о канализации. В приводимом примере разводка канализации выглядит примерно так:

В общем-то, все требования к установке сантехники относительно канализационной системы были оговорены в преддущих статьях этого раздела, повторять их здесь нет смысла. Напомню, что унитаз желательно размещать от стояка не дальше 1 м, иначе придётся сей «прибор» ставить на подиум (что и происходит в предлагаемом примере). Диаметр канализационной трубы 110 мм (основной) подходит только к унитазу; остальные приборы подключены к канализации трубой 50 мм с помощью тройников, уголков и т. д.

Хорошо, если после унитаза будет подключено другое устройство, например, стиральная машинка: тогда слив из неё будет дополнительно промывать трубу, и будет меньше запахов.

Вот, собственно, и всё, что входит в понятие проектирование водопровода. А вы думали, что будет что-то запредельно сложное? Напомню, что после изображения на плане трубопроводов, нужно опредиться с количеством всех элементов (муфт, фитингов и т. д.) и выписать на листочек. (Будем считать, что я это сделал, а вы сделайте самостоятельно для своего проекта.) Осталось выполнить гидравлический расчёт, после чего приступать к монтажу. До встречи в следующих статьях.

проектирование водопровода

По материалам сайта: http://vodoprovod-doma.ru

fix-builder.ru

Проектирование систем водоснабжения и сетей канализации: проект водопровода в частном доме

Небольшим недостатком жизни в своем доме на загородном участке является нехватка коммуникаций: канализации, водоканала, а также других необходимых услуг. И из-за нехватки этого, люди прибегают к самостоятельному выстраиванию всевозможных комплексов. Для этого лучше всего пользоваться специализированными программами. Для помощи в этом нелегком деле можно задействовать софт от фирмы ZWSOFT. Много режимов для создания моделей позволяют правильно понять, что требуется возвести следующим шагом при строительстве.

В этой статье мы расскажем о правилах при проектировании и монтаже сетей водоснабжения, водоотведения и систем канализации.

Нормативы при построении инженерных сетей

Проект для частного кооператива – это не очень сложное дело, поэтому многие предпочитают производить освоение задачи своими руками. Обустроить все можно двумя способами:

Монтаж всей конструкции до въезда жильцов. Когда здание уже возведено, но на плане не указаны соответствующие линии прокладки сетей, возникают проблемы на этапе монтажа, так как не в каждом наиболее удобном месте получается сделать желоба, провести трубы и пр. Приходится частично разрушать уже возведенный фундамент, нарушать целостность асфальтового покрытия и в целом портить уже законченный вид участка.
Закладывание всех коммуникаций во время построения. Это более простое в исполнении и выгодное экономически решение. Так на генеральной схеме заблаговременно просчитываются все решения – на проект накладывается план водоснабжения, водопровода и других инженерных систем. Такой многослойный чертеж позволяет учесть все нюансы уже на этапе планирования. С разными выкладками (спецификациями) работают специалисты разных отраслей. Все работы по моделированию удобно выполнять в программах CAD от компании ZWSOFT.

Платформа ZWCAD 2018 Professional подходит для комплексного и наиболее полного составления генплана и всех сопутствующих чертежей. Возможность установки надстроек для отдельных задач позволяет расширить имеющийся базовый инвентарь. Для задачи проектирования с целью подведения водопровода в частном или многоквартирном доме понадобится модуль ИНЖКАД для ZWCAD 2018 Professional.

Он позволяет:

чертить трассировку линий, колодцев и скважин;
осуществлять корректный ввод данных, который автоматически сводится в таблицы, наносится на схемы;
учитывать особенности грунта, материалов для укладки системы;
оформлять соответствующую документацию в соответствии с нормами и актами законодательства.

Надстройка «Инжкад-Net – 3D визуализация» позволяет создать объемный макет как целиком трассы, так и отдельного объекта. С помощью модуля мы сможете:

составить сводный план всех сетей коммуникации;
выбрать наиболее удобный вид отображения чертежей;
отработать самые маленькие детали проекта;
получить сводные таблицы, которые составляются автоматически;
разработать аксонометрическую схему объекта;
выявлять и исправлять ошибки на любом этапе конструирования;
пользоваться базой данных шаблонов, а также пополнять библиотеку своими наработками.

При постройке нового здания, инженеры стараются сразу заложить туда все требуемое, чтобы у жильцов в дальнейшем не возникало трудностей. Если водоотведение и все действия по демонтажу будут проведены заранее, то владельцам не придется частично повреждать здание для монтирования. Для этого варианта строительства на проекте желательно сразу отметить все будущие разметки для отверстий под линии.

Если в вашем плане уже жилого дома не имеется всего вышеперечисленного, то вам придется приложить много усилий для встраивания всех коммуникаций. Если производить все схемы при соблюдении условий конструирования, то вы будете довольны результатом.

Базовый САПР, совместимость с форматами DWG, DGN. Срок действия лицензии - 1год. Полная функциональность стандартной версии

Для пользователей ZWCAD Professional предыдущих версий

Проектирование наружных инженерных сетей : водоснабжения, канализации, газоснабжения, теплоснабжения.

Автоматизация проектно-изыскательских работ. Модули Топоплан, Генплан, Сети, Трассы, Сечения, Геомодель

Проектирование водопровода в частном доме

Планировка будущего объекта – это самое главное, что рекомендуется всем для комфортного проживания. Её суть заключается в автоматической поставке водных резервов до въезда владельцев, все это осуществляется практически без участия человека, если использовать специализированные платформы для компьютерного моделирования.

Существует два типа водозабора:

центральная ветка;
своя созданная точка.

Выбор зависит как от ваших предпочтений, так и от условий рельефа местности, инженерно-геологического анализа грунта.

Чтобы правильно подобрать метод подачи воды, надо сделать следующее:

Сформулировать требования, учитывая количество жидкости и регулярность ее использования. В маленькой постройке можно обойтись небольшими электротехническими средствами – насосами, кулерами, бойлерами.
Рассмотреть все источники коммуникаций – центральное водоснабжение, колодцы и скважины.
Провести экспертизу на химические свойства воды, ее чистоту от примесей.
Составить проект на водоснабжение частного дома – провести на схеме все линии коммуникаций, определиться с количеством точек подачи и вывода.
Приобрести комплектующие материалы в том случае, если вы уверены, что все будет окупаться и вы правильно вкладываете средства.

Центральный водопровод или своя точка водоканала

Лучшим выбором станет своя скважина, так как она не зависит от общего источника водных ресурсов. Если на пункте снабжения начнутся ремонтные работы или случится авария, то у вас все равно будет доступ к воде. Такие места добычи делают на глубине от 25 метров, и они бывают двух типов:

Абиссинские неглубокого вида. Эти котлованы имеют продолжительность не более 20 метров. Их минусом признается то, что они часто заиливаются и приходят в негодность. Для подъема жидкости по трубам требуется специальное насосное сооружение. Его мощность зависит от частоты использования коммуникациями.
Артезианские признаются пользователями самыми лучшими, поскольку они способны работать даже под давлением – иногда возникает такая необходимость из-за особой структуры почвы. Небольшим недостатком считается то, что такие источники перенасыщены минералами. Такой избыток веществ может сказаться плохо на эксплуатации оборудования, а также на вашем здоровье.

Планировка площадки строительства

Структура скважин может отличаться в зависимости от грунта и потребностей конкретного объекта, но принцип действия при их возведении всегда один и тот же:

Стенки выкопанной ямы обшиваются листовым металлом, это делается для того, чтобы предотвратить обвалы почвы и прочие последствия. Реже котлован для водоподачи делают из бетонных колец.
Возводится приспособление надземной части, которое называют камерой Кессона. Для этого завершающий участок изготавливают непроницаемым, чтобы сточные смеси и другие загрязнители стекали в водозаборную трубу.
Установление в водоприемной части отстаивающего слоя и качественного фильтра.

Вокруг местности сооружения используются специальные каналы для отвода дождевых капель.

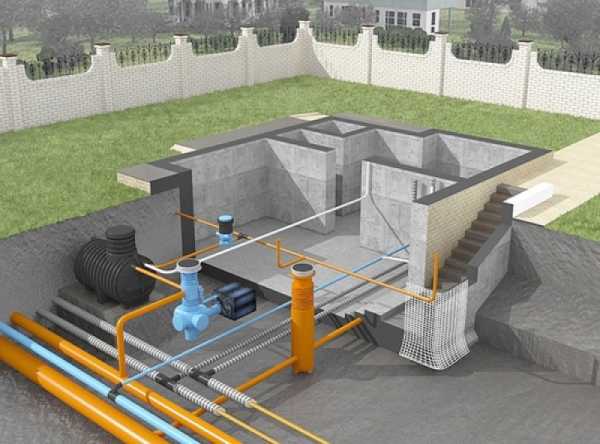

Проект наружного водопровода

Монтаж внутреннего и уличного водного канала начинается там, где находится место ввода в помещение. Схема проложения линий зависит от расположения близлежащих домов, особенностей здания, а также от сантехнических узлов. Все соединения с другими приборами и прочими устройствами необходимо проводить строго под прямым углом, этого требуют установленные стандарты.

Для точных измерений и расчетов необходимо применять специальный софт для проектирования. Программы от компании ЗВСОФТ разработаны лучшими программистами. С их функциями можно оформлять и создавать детальные модели в объемном формате.

Конструктивные графики помогут при оформлении технической документации в соответствии с установленными стандартами. Софт позволяет рассчитать размеры конструкции. Удобный, понятный на интуитивном уровне интерфейс может освоить любой инженер.

Проект водопроводных сетей: нормы, акты и схемы

Создание наружного водопровода или канализации всегда начинается с расчетов необходимых материалов. Вы можете всё грамотно воплотить в жизнь, но для этого следует произвести тщательный анализ всех систем, потребностей, а также условий среды и требований, которые предъявляют контролирующие органы.

Подача воды владельцам собственности поставляется при помощи электрического насоса. Его главной характеристикой считается напор, этим качеством определяется то, с какой глубины он способен поднимать жидкость. Поэтому необходимо заранее рассчитать данные о давлении в системе, так как если этого не сделать, то процесс будет неэффективным.

Нормативные документы

Чтобы не нарушать установленных законов и правил, во время монтажных работ следует придерживаться закона РФ от 26.09.94 N 1099. Существуют следующие регламенты:

Документация по защите и охране труда при ведении деятельности по монтированию сельскохозяйственных нужд.
Порядок проведения местного отвода от общедоступной ветки.
При использовании хлора и других веществ в полноценной системе, желательно как можно раньше оповестить жителей и местную власть.
Типовые рекомендации по времени проведения технологических процедур и установке водопроводного или канализационного оборудования.
Нормы и правила занятости технических работников, условия движения различных транспортных средств.

Вся требуемая нормативная документация, соответствующая ГОСТ, СНиП и СанПиН, составляется в модуле ИНЖКАД для ZWCAD 2018 Professional. Оформление и расчеты происходят на основании введенных в программу заказчиком условий с учетом масштабов чертежей: типов колодцев, сечений труб и футляров, значений заглублений и т.д.

Схема выполнения монтажа водоснабжения

Как и все монтажные работы, водопроводные линии нужно устанавливать в определенной последовательности, только в этом случае будет получен приемлемый результат. Рекомендуем вам использовать программный софт ИНЖКАД, в нем вы сможете грамотно построить план с полным соблюдением стандартов и норм. Скачать надстройку можно на официальном сайте компании ZWSOFT. Модуль поможет вам при следующих действиях:

Демонтирование внутридомового и наружного трубопровода.
Монтирование всего оборудования (туда входят насосы, распределительные коллекторы и др.).
Установление фильтров для очистки воды.
Проектирование водонагревателей (в этом пункте можно также совместить схему с отоплением).

Трассировка производится в среде ZWCAD на основе имеющегося чертежа подосновы. Существует возможность пометить запретные зоны (по интегрированной таблице расстояний по нормам СНиП II-89-80 табл.9-10) через одну из функций ИНЖКАД. Достаточно указать только колодцы и точки поворота, остальную процедуру программа выполнит самостоятельно. Автоматически отслеживаются пересечения с проектируемыми и существующими коммуникациями.

Можно вывести схему в аксонометрическом виде, посмотреть существующие и проектируемые пересекаемые компоненты сети и определить оптимальную прокладку, мгновенно визуально и с помощью расчетов увидеть места с нарушением норм для конструирования.

На завершающем этапе необходимо вмонтировать все сантехнические устройства, а затем все протестировать.

Проектирование горячего водоснабжения

Самым важным этапом при создании системы водопровода с функцией подогрева считают расчеты. Без них вы не получите быстрого нагревания жидкости, а также достаточной температуры. Также нужно выделять для этой системы отдельное помещение – котельную. К ее установке предъявляются особенные требования. В частности, комната должна быть вдали от основной жилой площади. Таким образом, нельзя помещать котел в кухне или ванной.

Для полноценной работы оборудования применяют светочувствительные панели. Их устанавливают в основном под кровельным покрытием дома, так как это пространство чаще всего не задействуется.

Будьте внимательны при установлении систем водоснабжения и водоотведения в частном доме. Используйте многофункциональное программное обеспечение от компании ЗВСОФТ, а также учитывайте все требования проверяющих органов и законодательные акты.

www.zwsoft.ru

Систем водоснабжения и канализации

Пакет программ Uponor HS-Engineering для проектирования и расчета отопления и водоснабжения

Пакет программ Uponor HS-Engineering, основанный на российских и европейских стандартах, предназначен для проектирования внутренных инженерных систем отопления и водоснабжения. Он переведен на несколько языков, и успешно используется во многих странах Европы.

Пакет предоставляет широкие возможности для создания проектов и ускоряет процесс проектирования. Входящие в состав пакета программы позволяют выполнять: - расчёт тепловых потерь и расхода тепловой энергии за отопительный период, - проектирование систем радиаторного и напольного отопления, - проектирование систем внутреннего водоснабжения, - подготовку коммерческих предложений по проекту...

Project Studiocs 3.1 Водоснабжение — программа для проектирования внутренних систем водопровода и канализации в среде AutoCAD

Функционал программного обеспечения рассчитан на проектирование внутренних систем холодного и горячего водоснабжения, канализации, водяного пожаротушения. При этом выполняются отрисовка планов и генерация аксонометрических схем, расчет расходов воды по СНиП 2.04.01–85*, гидравлический расчет по СНиП 2.04.01–85*, автоматическая генерация спецификаций оборудования, формирование ведомости рабочих чертежей, формирование ведомости ссылочных и прилагаемых документов...

Программы для расчета систем водоснабжения и канализации – онлайн расчет

Водоснабжение:

- Гидравлический расчет водопровода- Баланс водопотребления и водоотведения- Расчет мощности котла и емкости бойлера- Циркуляционный расход воды- Расчет объема воды в трубе- Расчет объема резервуара чистой воды (РЧВ)- Расчет мембранного (гидропневматического) бака

Канализация:- Гидравлический расчет канализации (Таблицы Лукиных)- Расчет расхода дождевых вод с территории - Расчет расхода дождевых вод с кровли зданий - Расчет расхода дождевых вод на очистные

Sewer Бытовая и комбинированная канализация

- SewerCAD: проектирование и анализ бытовой канализации

- SewerGEMS: моделирование и анализ городской бытовой и комбинированной канализации, интегрированные с ГИС

Ливневая канализация

- StormCAD: проектирование и анализ сетей ливневой канализации- CivilStorm: динамическое моделирование систем ливневой канализации- PondPack: проектирование и анализ водоемов для аккумуляции стоков- CulvertMaster: расчет водоводов и систем водоводов- FlowMaster: расчет открытых каналов, водосливов, водовпусков и трубопроводов- HEC-Pack: моделирование пойм и анализ рек

Audytor h3O (версия 1.6)

Программа позволяет: - определить номинальные расходы воды в трубопроводах; - подобрать диаметры трубопроводов; - определить гидравлическое сопротивление отдельных элементов системы, а также требуемое располагаемое давление; - рассчитать требуемый расход воды в сети горячего водоснабжения; - выполнить регулирование расхода воды в сети горячего водоснабжения; - подобрать регулирующие вентили и шайбы; - подобрать теплоизоляцию трубопроводов.

www.deronstroy.kz

Водоснабжение - Cadwise

Описание продукта

Платформа: AutoCAD, nanoCAD, BricsCAD

Программа предназначена для проектирования внутренних систем водопровода и канализации в среде AutoCAD/nanoCAD, а также водяного пожаротушения с использованием пожарных кранов. В программе объединены расчетная и графическая часть раздела проектирования «Внутренний Водопровод и Канализация».

Область применения

Данный программный продукт включает в себя специализированные инструменты инженера-сантехника. Из созданной 2,5D-модели систем водопровода и канализации пользователь получает практически всю необходимую документацию:

поэтажные планы;
трехмерную схему систем;
аксонометрические схемы;
спецификацию оборудования;
спецификацию систем водопровода и канализации;
ведомость рабочих чертежей основного комплекта;
ведомость ссылочных и прилагаемых документов.

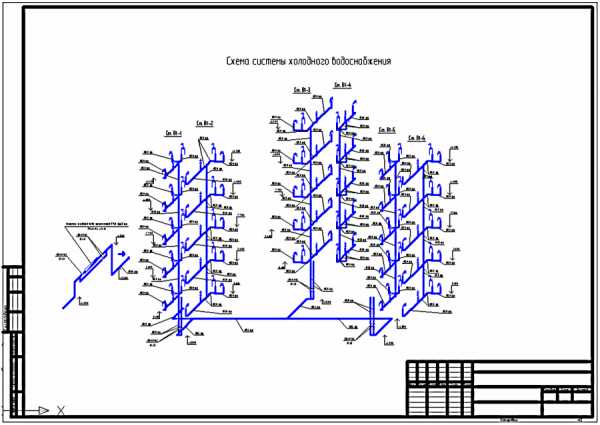

Следует отметить, что трехмерная модель систем, аксонометрические схемы, спецификация оборудования и спецификация систем водопровода и канализации генерируются автоматически. Помимо графической части в программу включен расчетный модуль. В базу данных внесены нормативные гидравлические характеристики (по СНиП 2.04.01 – 85*) санитарных приборов, пожарных кранов, потребителей воды. На основе модели систем производится расчет требуемого давления и расходов воды для каждой системы, подбираются диаметры трубопроводов, типоразмеры арматуры и счетчиков.

наверх

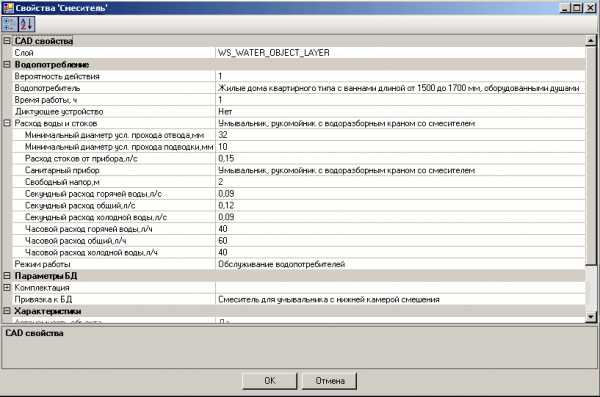

Интеллектуальные объекты

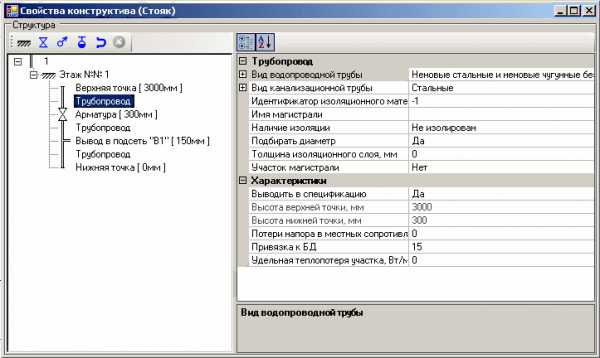

Все объекты программы (трубопроводы, санитарные приборы, трубопроводная арматура и т. д.) являются интеллектуальными. Каждый из этих объектов обладает характерными для данного элемента свойствами, которые в процессе проектирования можно редактировать. Причем для каждой группы элементов эти свойства имеют определенные характеристики. Для трубопроводов можно выбрать сортамент и типоразмер (для трубопроводов систем канализации дополнительно задаются наполнение и расчетный уклон), для санитарных приборов – сортамент, а для трубопроводной арматуры – сортамент и типоразмер.

наверх

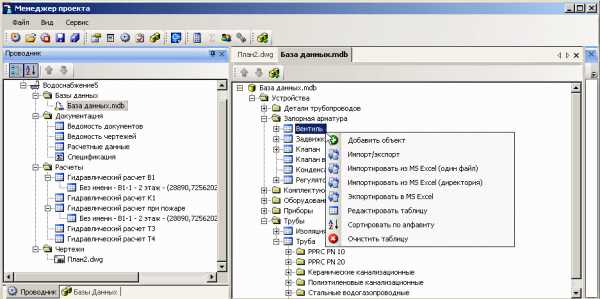

Открытые базы данных

На сегодняшний день в системах водопровода и канализации используется весьма разнообразное оборудование. На рынке представлены как отечественные, так и зарубежные производители. Все это делает наполнение баз данных принципиально важным.

Все базы данных программы открыты для пополнения пользователем. При этом для создания нового оборудования или редактирования существующего не требуется владеть навыками программирования. Достаточно уметь работать в простейшем табличном редакторе.

Кроме того, в программе предусмотрена возможность редактирования баз данных гидравлических характеристик водопотребителей и санитарных приборов. Таким образом, если по требованиям заказчика параметры водопотребления на объекте должны отличатся от нормативных (например, при частном строительстве), вы всегда сможете добавить требуемые характеристики в базу данных. Также можно добавлять сантехнические приборы со свойствами, отличными от нормативных характеристик.

наверх

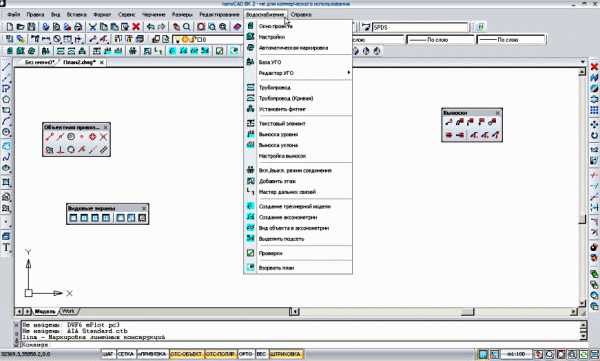

Удобный интерфейс

Программа имеет привычный интерфейс стандартных CAD-систем, что позволяет минимизировать сроки ее внедрения. Пользователь работает со стандартными выпадающими меню, панелями инструментов, командной строкой. Кроме того, реализованы сервисные функции создания моделей систем водопровода и канализации, такие как контекстное меню, режимы отслеживания и объектной привязки и т. п.

наверх

Строгое соответствие отечественным стандартам

При использовании импортных программных продуктов пользователь нередко сталкивается с проблемой прохождения нормоконтроля, поскольку требования к оформлению рабочей документации в нашей стране и за рубежом различны. Отличаются друг от друга и методики расчета внутренних систем водопровода и канализации, так как все они основаны на эмпирических данных.

Наша программа полностью учитывает требования отечественных нормативных документов. Все табличные формы соответствуют ГОСТ 21.601 – 70 и ГОСТ 21.110 – 95. Гидравлические расчеты выполняются в строгом соответствии со СНиП 2.04.01 – 85*. Кроме того, программа генерирует аксонометрическую схему, в то время как подавляющее большинство зарубежных программ создает изометрию, не соответствующую ГОСТ.

наверх

Создание виртуальных систем водопровода и канализации

Основа работы программы – 3D-модель систем водопровода и канализации. Но проектировщик, как правило, работает не в трехмерной модели, а на отдельных планировках. Как тогда создать «правильную» модель для корректного расчета и графики?

В программе эта проблема решается следующим образом. Проектировщик действительно работает с отдельными поэтажными планами, используя при этом интеллектуальные объекты «Стояк». Этому объекту присваивается обозначение и номер этажа, на котором он находится. На каждом поэтажном плане всем стоякам присваивается номер соответствующего этажа. При этом программа автоматически определяет, какой участок стояка на каждой планировке находится выше или ниже другого. Таким образом, создается виртуальная трехмерная модель систем водопровода и канализации, а при их гидравлическом расчете учитывается высотный перепад.

Кроме того, есть возможность задавать арматуру, выпуски и полотенцесушители на стояке в интерактивном режиме, а не отрисовывать их в 3D-виде.

наверх

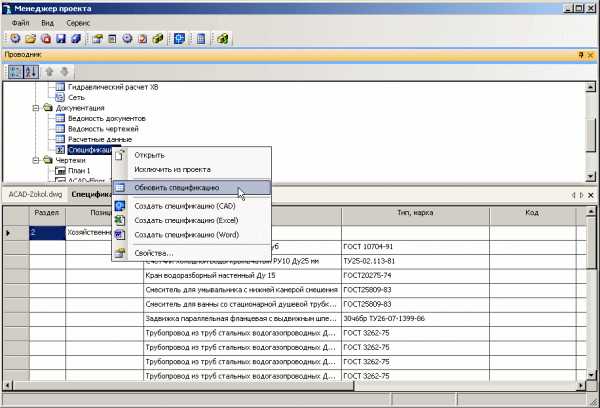

Согласованность данных

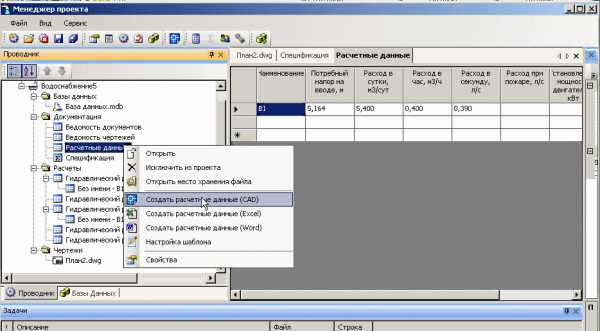

Для согласования данных в программе используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту. Это позволяет правильно рассчитывать расходы воды и стоков, получать точные спецификации. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем водопровода и канализации.

наверх

Интеграция с программами MS Office

В программе реализована возможность импортировать табличные данные (спецификацию оборудования, спецификацию систем водопровода и канализации, ведомость рабочих чертежей основного комплекта, ведомость ссылочных и прилагаемых документов), полученные в MS Word и MS Excel. Это особенно важно, когда надо передать таблицы (например, спецификации оборудования для составления сметы) сотруднику, на компьютере которого не установлен графический редактор.

наверх

cadwise.ru

Другие направления в проектировании

Проект организации строительства (ПОС):- Ресурсы для ПОС- Электроснабжение строительства наружных сетей- Расчет длительности строительства наружных сетей водопровода и канализации- Расчет длительности строительства наружных тепловых сетей

Бетонные работы:- Расчет объема цементного раствора (заполнение футляра)- Расчет упоров на углах поворота- Расчет фундамента под КНС или вертикальную емкость- Расчет фундамента под горизонтальную емкость

Проектная смета:- Расчет стоимости проектирования (СБЦ "Водоснабжение и канализация")- Расчет стоимости проектирования (МРР)

Приложения для AutoCAD:- Программа построения профиля наружных сетей (приложение к ACAD)- Программа построения левой колонки профиля (приложение к ACAD)

Прочие:- Определение расхода краски (окраска труб)- Перевод м3/ч в л/с и обратно- Тепловой расчет радиатора- Распечатка (печать) чертежей

AutoCAD. Autodesk Revit MEP

Autodesk Revit MEP 2014 Autodesk Revit MEP — программный комплекс для проектирования внутренних инженерных коммуникаций. Включает в себя инструментарий по проектированию систем вентиляции, отопления, теплохолодоснабжения, электроосвещения и электроснабжения.

Autodesk Revit MEP 2013

Autodesk Revit MEP 2013 — это специализированная система, предназначенная для проектирования и расчета внутренних инженерных систем, а также выпуска документации по ним. В основе программы лежит технология информационного моделирования зданий (BIM).

Основные возможности Autodesk Revit MEP 2013:

технология информационного моделирования зданий для проектировщиков инженерных систем;
поддержка энергоэффективного проектирования и инженерных расчетов;
встроенные средства расчета отопительных и холодильных нагрузок;
моделирование отопительных и вентиляционных систем, компоновка воздуховодов;
компоновка электрического освещения, электропроводки и силовых цепей;
выравнивание электрической нагрузки, расчет сечений кабелей;
моделирование систем ВК;
моделирование систем пожаротушения;
межотраслевая координация и выявление коллизий;
технологичность проектирования.

Программы для расчета и проектирования систем

Программы для подбора насосов, расчета систем водоснабжения и канализации

Программа OLDPUMPEПрограмма OLDPUMPE.EXE - это каталог графических характеристик насосов, которые широко использовались в основном в теплоэнергетике и ЖКХ стран бывшего СССР. Представлено всего около 270 модификаций насосов, к которым даны различные характеристики: напор, подача, КПД насоса в зависимости от объемного расхода. Язык интерфейса - украинский. ...

Программа "Гидравлический расчет трубопроводов"Программа позволяет рассчитать потери напора водопровода на единицу длины трубопровода (так называемый "гидравлический уклон"). Определяет гидравлическое сопротивление стыковых соединений в напорных трубопроводах, учитывает из какого материала они изготовлены. Разработана на основании приложения 10 СНиП 2.04.02-84 "Водоснабжение. Наружные сети и сооружения" ..

Программа вычисления параметров насосаПрограмма будет полезна для инженеров и проектировщиков в тех случаях, когда необходимо узнать (для определенного насоса) максимальный развиваемый напор на холостом ходу (Ho) и сопротивление рабочего колеса (S), а в наличии имеется только графическая характеристика насосного агрегата ...

OVplan - программа для расчета трубопровода отопительной системыРасчет осуществляется посредством построения схемы системы. Составные части системы трубопровода выбираются с помощью графических символов и выносятся на рабочую площадь. Расчет системы напольного отопления - это возможность быстрой укладки и выбора соответствующих компонентов (или графических схем) ..

Oventrop CO - программа для расчета систем отопленияПрограмма предназначена для графической помощи при проектировании новых одно - и двухтрубных систем центрального отопления, регулировании существующих систем (например, в утепленных зданиях), а также при проектировании сети трубопроводов в системах охлаждения с возможностью применения гликоля как холодоносителя ...

ГидроМодель - программа для расчета гидравлической сетиС помощью программы "ГидроМодель" вы сможете спроектировать новые гидравлические сети и сооружения или смоделировать работу уже существующих. Данная программа представляет собой вычислительную среду, в которой имитируются внешние модули гидравлической сети, моделирующие реальные объекты (задвижки, водоводы, арматуру, насосы и т.п.) ...

НИК - Научный Инженерный Калькуляторпредназначен для наиболее распространенных математических вычислений, различных простейших инженерных расчетов в области проектирования инженерных сооружений и санитарно-технических систем. Полезен инженерам и проектировщикам в области проектирования систем отопления, вентиляции, кондиционирования воздуха и охраны окружающей среды, а также в строительстве и при эксплуатации указанных систем...

Расчет внутренних систем водопровода и канализацииПрограмма предназначена для автоматизации расчетов внутренних систем водопровода и канализации. Расчеты производятся согласно нормативным документам СНиП.Пользователь вводит только основные данные, такие как количество потребителей и сантех приборов. Программа сама подбирает актуальные коэффициенты и нормы из нормативных документов..

Программа HERZ C.O. версия 3.5Программа позволяет выполнить все гидравлические расчеты оборудования одно- и двухтрубных систем отопления и охлаждения. Осуществляет подбор диаметра трубопровода, анализирует расход воды в оборудовании, определяет потери давления и гидравлического сопротивления циркуляционных колец, подбирает настроеки регуляторов разницы давления, устанавливаемых в основаниях стояков, разветвления и т.д....

NANOCAD СХЕМЫ проектирования схем в электротехнической части

nanoCAD Схемы

Функционал программы позволяет инженеру проектировщику сосредоточить внимание на построение самой схемы, осовобоившись от трудоемкой работы: подсчета всего оборудования, изделий, материалов и сведения их в спецификацию или перечень элементов схемы. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом nanoCAD Схемы позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.

nanoCAD ОПС

Программный продукт nanoCAD ОПС предназначен для автоматизированного проектирования охранно-пожарной сигнализации, систем контроля и управления доступом (СКУД) зданий и сооружений различного назначения.

nanoCAD ОПС сочетает в себе удобный, специально сконструированный интерфейс, точно подобранные и настроенные инструменты графического отображения, возможность выполнения необходимых расчетов при подборе оборудования.

nanoCAD ВК

Программа nanoCAD ВК предназначена для проектирования внутренних систем горячего и холодного водопровода и канализации, а также водяного пожаротушения с использованием пожарных кранов. В программе объединены расчетная и графическая часть раздела проектирования «Внутренний Водопровод и Канализация». Программный продукт nanoCAD ВК является первым полностью трехмерным решением из семейства продуктов nanoCAD. Выходная документация сохраняется в формате ДВГ.

nanoCAD Электро

Программный продукт nanoCAD Электро предназначен для автоматизированного проектирования в части силового электрооборудования (ЭМ) и внутреннего электроосвещения (ЭО) промышленных и гражданских объектов. Функционал программы позволяет инженеру-проектировщику сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом nanoCAD Электро позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.

- Audytor OZC, которое помогает выполнять расчет теплопотерь помещений и всего здания,

- Audytor C.O., которое помогает проектировать и регулировать системы центрального и подпольного отоплений,

- Audytor h3O, которое помогает проектировать системы холодного и горячего водоснабжений, а также циркуляции.- Audytor ENERGO, которое служит для определения теплоэнергетических характеристик тепловой защиты зданий. После выполнения расчетов программа составляет теплоэнергетический паспорт здания.

www.deronstroy.kz

Программы для сантехников: Общие темы - Статьи - Дай программу!

Обзор программ для сантехников

Электричество, свет, газ, тепло, подвод и отвод воды – сложная домовая система, которая называется коммуникацией, и каждая ее часть строится в строгом соответствии с чертежами и планами. Не будь их, не было правильной циркуляции воды, должного напряжения в сети, давления газа и вытяжки, а трубы всегда были бы забиты воздушными пробками. Кстати, о трубах – это тоже исключительно интересный вопрос, связанный с теплоэнергетикой, в которой постоянно ведутся исследования новых материалов для радиаторов, их конфигурации и расчеты по сбережению тепла.

Прокладка сетевых коммуникаций в компьютерных программах соответствует дизайнерским программным продуктам, но только главной целью их выступает не подбор цвета стен, обоев и перегородок в доме, а каркас из труб и электрических цепей. Для многоэтажных зданий все эти расчеты уже введены в смету и техническую документацию, так как многоэтажки строятся по типовым планам, зато для частных домов, предприятий и малоэтажного строительства программы будут очень кстати. Напомним, что сантехника современного здания не сводится только к канализации, хотя и о ней можно написать целую книгу – это и расчет давления в трубах, и вытяжка, и исследование влажности крышевого пирога, гидро- и пароизоляция и т.д. В процессе работ инженеру-сантехнику приходится постоянно сталкиваться не только с трубами и их расчетами, но и электрическим обеспечением в виде водяных насосов, двигателей, силовых шкафов и аппаратов дефектодиагностики, поэтому программы для сантехников тесно переплетаются с расчетами электрических машин. В ходу не только автономные программы в привычном виде, но и отдельные макросы расчетов в Excel, и электронные справочники формул, каталоги инструмента и оборудования коммуникационных сетей. Разбить весь этот набор по удобным категориям сложно, поэтому приглядитесь к предлагаемым программам, а дальше сами найдете, в каком направлении двигаться.

www.santechniki.com/topic12940.htmlЦелый форум по сантехнике, где одна из тем посвящена сбору книг, данных и программ в помощь сантехнику и домовому мастеру. Здесь можно найти таблицы совместимости труб, выбор материалов и инструментов, обучающую литературу, специфические инструкции по проектированию, к примеру, скважинных насосов или монтажу водяного пола, памятки и полезные советы.

homemasterz.narod.ru/013.htmlНе обращайте внимания на бесплатный хостинг – это довольно серьезный проект, где собрано много полезной информации для сантехнических расчетов. В частности, приводятся две программы – Oventrop OZC и Oventrop CO. Первая помогает проводить расчет теплопотерь в помещениях, используя в качестве данных параметры стен, крыш, чердаков, перекрытий. В ходе расчетов с отдельными помещениями или целым зданием накапливается набор данных и расчетных коэффициентов, которые можно использовать отдельно, или же как входные данные для программы Oventrop CO, которая предназначена для полного цикла разработки инфраструктуры отопления и охлаждения дома. Для доступа к другим статьям сайта перейдите в его корень.

www.valtec.ru/document/calculate/index.shtmlСвободная программа Valtec.PRG известна многим инженерам, связанным с расчетом коммуникаций в плане проектирования отопления, исследования теплопотребности и теплопотерь помещений, расхода воды, расчета стоков и т.д. Вместе с программой поставляются справочные материалы.

http://kvartira-i-dacha.trust-list.ru/kvartira-i-dacha/programma-dlya-santechnika-4Если вам нужны небольшие, но качественные программы для сантехника, позволяющие выполнять чертежи коммуникаций и подобные «мелочи», то обязательно посетите эту страничку, где представлено с десяток таких программ. Они могут стать хорошей базой для самообучения домашнего мастера или справочником для профессионалов.

energosoft.info/soft_teplotex_201_210.htmlНа страницах проекта «Энерго Софта» собрана большая коллекция ссылок на сантехнические программы, каждая из которых удобно классифицирована: есть описание, скриншот, ссылка на официальную страницу, размер и ценовую категорию программы. Если какая-то из программ очень нужна, но представлена только в триальном доступе, то есть вероятность, что эта программа для сантехника может быть доступна на торрентах.

Жизнь – штука непредсказуемая, и еще вчерашние менеджеры могут завтра легко остаться за бортом. Чтобы не допустить этого, умные люди всегда имеют «про запас» одну-две из востребованных профессий, которые не дадут умереть с голоду. Но как быть, если возраст и возможности не дают вновь вернуться в стены ПТУ, колледжей и других традиционных мест образования? Но выход есть всегда, к примеру, как здесь –www.doprof.ru/courses/building/plumbing/kurs-slesar-santehnik.

dprogu.ru
