Обогрев водостока: устройство и монтаж системы. Обогрев водостоков и желобов

Монтаж обогрева водостоков

Проблема схода снежных масс и падение сосулек с крыш домов является зимой номер один. Конечно, если крыша сооружена по всем требованиями СНиП, то некоторое послабление в этой части присутствуют. К примеру, хорошо организованная вентиляция под кровлей, установленные снегозадержатели и так далее. Но, как это часто бывает, не все действия могут устранить данную проблему полностью. Особенно это касается перепадов температур днем и ночью. Хотите ли вы того или нет, но сосульки будут висеть и представлять собой опасность как для людей, так и для их имущества.

Что можно предпринять, какие меры будут эффективные в такой ситуации? Самый простой вариант – удалять своими руками снег с кровли дома лопатами. Старый дедовский метод, но очень эффективный. Правда, в настоящее время за неимением времени многие владельцы домов этим не занимаются. Что касается многоэтажных зданий, то тут без специалистов и специальной техники не обойтись. Поэтому есть более современный способ избавиться от снега на краях карнизов и сосулек – это установить системы греющих кабелей.

Есть еще одна современная технология, в которой используются специальные эмульсии. Они предотвращают обледенение кровельного покрытия. К сожалению, этот вариант себя не оправдал. Эмульсии стоят дорого, и наносить их на кровлю надо несколько раз за зиму. Так что самый эффективный вариант на сегодняшний день – это кабельные системы. Самое главное, что таким способом можно охватить все проблемные участки кровельной конструкции, то есть, карниз, водосточную систему. При этом нет необходимости проводить монтаж греющего кабеля по всей площади кровли. Надо только определить места наибольшего скопления снега, где и провести установку.

Принцип работы кабельной греющей системы для водостока

Из чего состоит обогревающая система? Кабель для обогрева водостока и крыши. Их сегодня выпускают двух видов: саморегулирующийся и линейный. Первый работает в автоматическом режиме, регулируя потребляемую мощность электроэнергии в зависимости от температуры на улице. Чем сильнее морозы, тем больше мощность нагрева кабеля. Второй – это обычный кабель для обогрева со стандартной мощностью, которая не изменяется под действием температурных перепадов. Мощность – 20-30 Вт/м.

Линейный греющий кабель для обогрева, его еще называют резистивный, представляет собой две жилы (или одну), которые покрыты изоляционным материалом. Сверху изоляции уложена экранирующая оплетка из стали или меди. Принцип нагрева заключается в том, что любой металлический провод нагревается за счет своего сопротивления проходящему электрическому току. Это простая конструкция, поэтому дешевая. Обычно такие кабели используют для монтажа электрического теплого пола.

Неплохой вариант с одним недостатком. Так как мощность кабеля по всей его длине одинаковая, то отдаваемое им тепло также будет одинаковым по всем проложенным участкам. А где-то снега может быть больше, где-то меньше. Поэтому в некоторых местах может произойти перегрев кабеля, а в некоторых его мощности просто не будет хватать, чтобы растопить снег и наледь.

Внимание! Очень важный момент, когда эксплуатируется греющий резистивный кабель. Необходимо линию прокладки обязательно чистить.

Мусор, листья и другие мелкие предметы могут покрыть собой монтажный участок. В таком одеяле кабель может перегреться и сгореть.

Второй вариант – саморегулирующий греющий кабель для обогрева водосточных систем и кровли дома. У него немного другой принцип работы. Это также двужильный провод, между жилами которого расположена полимерная матрица. Именно с ее помощью можно в автоматическом режиме регулировать сопротивление жил. Преимуществ у данного варианта немало, есть и минус – цена выше.

Кроме основного элемента обогрева водосточной системы, в комплектацию входят и другие узлы и детали.

Распределительная сеть. Это распределительная коробка и силовые кабели, с помощью которых производится подключение к питающей сети.
Элементы управления системой. Здесь несколько температурных датчиков (улицы, снега, воды) и температурный регулятор.
Готовый шкаф (металлический или пластиковый), в который монтируются пусковые устройства: магнитные пускатели, предохранители, кнопки пуска и отключения, а также концы силовых кабелей.

Монтаж системы кабелей для обогрева кровельного покрытия

Самый важный момент в процессе сборки системы кабелей – это правильно распределить их по необходимым участкам. Поэтому монтаж подразумевает под собой связку нескольких участков кабеля в один узел. Это связка так и называется – узел.

Какие участки объединяются между собой:

Часть кровли ближе к карнизу. Здесь ширина участка определяется по мере необходимости, чаще от снегозадержателей до края. На плоскости кровельного материала кабель греющий крепится специальными полосками и зажимами или клепками. Монтаж производится зигзагообразно.
Желоба водосточной системы.
Трубы вертикальные водостока.

Посмотрите на фото выше, на нем показано, как можно провести монтаж одного кабеля для обогрева, который бы охватил сразу и плоскость крыши, и лотки водосточной системы. И это один из вариантов, который можно назвать экономичным в плане расхода материалов.

После того как греющий кабель для обогрева кровли и водостока будет полностью установлен и закреплен, можно проводить его подключение к силовой сети через распределительное устройство. Поэтому еще до того как начнется монтаж, нужно определиться с местом установки двух комплектующих узлов. Оптимальный вариант – провести монтаж под кровельной конструкцией на чердаке, к этому месту должен быть свободный доступ.

Если все монтажные процесс проведены, необходимо перейти к пусконаладочным работам. Обратите внимание, что эти работы – обязательное условие, которое зафиксировано Правилами УЭ в главе 1.8. что необходимо сделать:

Провести проверку сопротивления во всех уложенных кабельных системах. То есть, проводится измерение показателя сопротивления каждой жилы и проверяется это значение с паспортными данными самого кабеля для обогрева.
Обязательно устанавливается заземление всей системы.
Проводится проверка на предмет ее отключения при нештатных ситуациях.
Прозванивается каждый кабель, где проверяется фаза и ноль.
Автоматика также тестируется на предмет правильной работы.
Обязательно составляется акт приемки всей системы обогрева.

Итак, все готово, можно запускать процесс обогрева кровли и водостока. Самая простая схема – это пуск на реле, которое снимает блокировку питающего кабеля. Более сложные схемы имеют в своем составе реле времени. То есть, пусковое реле включается на определенное время, которое задается температурным режимом работы всей системы обогрева. Как только реле времени отключится, включаются датчики осадков и воды. Они контролируют количество осадков, выпавших на крышу дома.

Если осадков много, система обогрева кровли работает, как только осадки прекращаются, все кабели отключаются одновременно. При этом система обогрева водостока продолжает работать, пока не просигнализирует датчик воды (имеется в виду талой воды). То есть, в лотках и трубах системы водостока не будет воды, система работать тоже не будет. Получается так, что автоматика контролирует весь процесс и регулирует, какой узел должен работать, а какой нет. Обычно система обогрева водостока работает дольше, потому что нельзя допустить, чтобы талая вода, проходящая по желобам и трубам, замерзла.

В принципе, ничего сложного в процессе укладки кабельной системы нет. Главное, как уже было сказано выше, это правильно распределить участки и узлы, а также надежно закрепить кабель. На фотографиях выше было показано несколько способов крепления, хотя это не единственный вариант. Тающий снег, поток воды – это достаточно серьезные нагрузки при низкой температуре на улице. Так что крепление необходимо проводить по всем правилам, учитывая требования условий эксплуатации.

Добавим, что, разобравшись со схемой укладки нагревающих проводов и учитывая некоторые технические моменты, можно монтаж провести своими руками.

bouw.ru

Монтаж системы обогрева водостоков :: SYL.ru

Почти каждый владелец дома с приходом холодов сталкивается с проблемой, выраженной в обледенении кровельного покрытия. Вместе с этим промерзают водостоки, а с крыши падают снежные сугробы. Эти явления способны снизить эксплуатационные качества дома зимой.

Помимо прочего, негативные воздействия такого рода провоцируют разрушение материалов, которые используются для сооружения здания. Да и лавины снега могут нанести ущерб имуществу и вред здоровью. Поэтому при проектировании дома отдельное внимание следует уделить системе обогрева водостоков.

Формирование системы обогрева

Если вы решили обустроить систему обогрева водостока, то должны знать, из чего она состоит. Современные технологии позволяют реализовать один из множества вариантов. Самыми распространёнными являются греющие кабели, которые питаются от электрической сети.

Специалисты рекомендуют отдавать предпочтение этому варианту, ведь его эффективность превышает результативность других способов. Многие потребители задаются вопросом о том, выгодно ли такое решение. При этом важно учитывать, что стоимость обогрева водостоков изменяется в зависимости от длины элемента системы и качества выбранных комплектующих.

Устройство электрического обогрева

Устройство системы обогрева водостоков отличается сложностью, поэтому комплектующих потребуется много. Среди основных компонентов следует выделить:

щит управления;
распределительный блок;
терморегулятор;
греющий кабель;
крепежные детали.

В свою очередь, каждый из перечисленных элементов имеет в составе отдельные узлы. Например, щит управления предусматривает наличие контактора, входного трехфазного автомата, сигнальной лампы и защиты цепи термостата. Что касается распределительного блока, то он состоит из:

При выборе греющего кабеля вы можете предпочесть резистивный или саморегулирующий.

Выбор типа кабеля

Выбирая кабель для обогрева водостоков, вы должны рассмотреть две его разновидности. Резистивный кабель, например, представляет собой металлический провод, в основе которого лежит наружная изоляция и внутренняя жила. В качестве основной особенности выступает постоянство температуры, сопротивления и мощности. Регулировать режим работы потребителю придётся самостоятельно. Что касается стоимости, то такое изделие более экономично, поэтому обустройство системы обойдётся дешевле.

Обогрев кровли и водостоков может быть осуществлён с помощью саморегулирующегося кабеля, который отличается более высокой технологичностью. Регулировать подогрев, мощность и уровень сопротивления не придётся, так как это происходит в автоматическом порядке, что зависит от природных условий.

При прокладке линий преимущества использования такого кабеля вы сможете оценить самостоятельно, ведь требования не столь высоки. В процессе эксплуатации затраты на энергоисточник окажутся ниже. Использовать датчики температуры не придется, ведь контроль системы будет происходить автоматически.

Особенности системы обогрева на основе саморегулирующего кабеля

Если вы решили выполнить обогрев водостока саморегулирующимся кабелем, то для начала необходимо рассмотреть его особенности. Среди прочих минусов можно выделить быстрое старение полимерной матрицы, что негативно сказывается на мощности. Кроме того, стартовые токи превышают рабочий ток в 2 раза, эти данные необходимо соотносить с энергетической системой здания.

Если данный способ обогрева водостока используется в районе, где зима довольно сурова, то следует выбирать кабель скачкообразного изменения мощности. В этом случае удастся увеличить теплоотдачу, что предотвратит образование наледи. При необходимости снижения затрат на оборудование лучше использовать комбинированный обогрев водостока. В данном случае саморегулирующийся кабель устанавливается для водосточных труб, резистивный кабель – для желобов, а также водосливов. Если следовать такой методике, то экономия получится значительной.

Когда осуществлять монтажные работы

Проектировать разводку линии и осуществлять монтаж остальных частей системы рекомендуется на стадии создания плана постройки. Однако если сделать это в процессе сооружения здания не удалось, то работы можно выполнять в любое время до наступления холодов.

Монтаж системы

Монтаж обогрева водостоков можно начинать лишь после ознакомления с правилами прокладки линий и фиксации отдельных элементов цепи. Проектируя разводку, необходимо ориентироваться на технологию. Кабель должен находиться в тех местах, где сходят талые воды. Линии прокладки кабелей должны быть оформлены в одну или несколько нитей. При этом необходимо учитывать диаметр желобов.

С оглядкой на размеры элементов системы водостока необходимо определить полную мощность. Стандартным решением является 300 Вт/м2. Отделывая выходные части трубы и воронки, необходимо создать усиление с помощью двух линий кабеля. Их мощность не должна превышать 30 Вт на погонный метр. Оформляя ендову, вы должны определить длину кабеля таким образом, чтобы он покрывал 2/3 пространства. Мощность греющего кабеля для ендовы составляет 300 Вт на квадратный метр. Для того чтобы повысить эффективность обогрева около карниза, необходимо использовать змеевую технологию укладки.

Инструкция по монтажу

Если необходимо обогреть водостоки для крыши, то на первом этапе необходимо разметить места, где будут уложены кабели. В процессе этого следует учитывать сложность поворотов системы. При необходимости детали нужно будет нарезать и уложить, соединив их с помощью муфт. Поверхность площади следует внимательно осмотреть, чтобы выявить острые выступы и углы. По линии цепи могут возникнуть места, которые будут способствовать разрыву кабеля.

Обустраивая систему обогрева кровли и водостоков, вы должны зафиксировать кабель на желобах поперёк конструкции, используя полосы монтажной ленты. Специалисты рекомендуют придерживаться расстояния между крепежами. Для резистивных изделий этот параметр составляет 25 см. Если осуществляется монтаж саморегулирующего кабеля, то расстояние должно составить 50 см.

Для фиксации полос ленты нужно использовать заклепки. В тех местах, где будут соединения, следует осуществить обработку монтажной пеной. Кабель может быть уложен по прямой или змейкой. Крепление следует осуществить монтажной лентой или термоусаживаемыми трубками. Если высота труб превышает 6 м, то металлический трос позволит дополнительно закрепить элементы. Герметик и монтажная пена должны быть использованы при монтаже к кровельным покрытиям, это позволит обеспечить надежное сцепление.

Покрытие крыши не следует сверлить. Это не зависит от типа используемого материала. В противном случае вы спровоцируете течи, которые появятся в скором времени. Это негативно скажется на стабильности микроклимата, а также целостности предметов интерьера. Устанавливая подогрев водостока для крыши, вы должны определить место, где будет располагаться монтажная коробка. Мастеру предстоит проверить сопротивление изоляции секций.

Заключительный этап

На следующем этапе можно установить термостатные датчики. Далее укладываются силовой и сигнальный кабели. Специалисты рекомендуют замерить сопротивление кабелей. Устройство автоматического отключения следует протестировать на соответствие защитной функции.

Термостату нужно задать подходящие настройки. Только после этого можно вводить систему в эксплуатацию. Важно проверить эффективность и стабильность работы системы обогрева. Если будут выявлены несоответствия, то настройки следует отрегулировать.

www.syl.ru

Обогрев водостоков и желобов посредством кабеля

Обогрев водостоков и желобов

Содержание статьи

Зимой от снега и наледи страдает не только кровля, но и водостоки с желобами, которые нередко перемерзают изнутри. Это чревато образованием серьёзных обледенений, что может вызывать повышенную опасность для людей и ускоренный износ кровельного материала.

Поэтому, чтобы не допустить обмерзания водостоков, сегодня используются современные способы их обогрева, посредством нагревательных кабелей. Обогрев водостоков и желобов, позволяет избежать множества различных проблем, связанных с эксплуатацией данных конструкций в зимний период года.

Системы обогрева водостоков

Современные системы обогрева водостоков, позволяют защитить конструктивные элементы строения от обмерзания зимой. Тем не менее, в зависимости от их устройства и комплектации, все системы обогрева имеют свою специфику монтажа.

Работа систем обогрева водостоков заключается в следующем:

К внутренней части водосточных труб крепится специальный нагревательный кабель;
В рабочем состоянии, он способствуют передачи тепла поверхностям водостока, что влечёт за собой таяние скопившегося льда и снега на нём.

Подобные системы антиобледенения на самом деле, используются достаточно давно, а их основной задачей является не допустить образование льда на конструктивных элементах водосточной системы. Также, следует знать, что существуют системы обогрева водостоков с ручным и полностью автоматическим управлением.

Системы обогрева водостоков

Автоматические системы антиобледенения стоят гораздо дороже, при этом они более эффективны в работе и потребляют значительно меньше электроэнергии.

Обогрев водостоков и желобов

На сегодняшнее время при обустройстве системы обогрева водостоков и желобов, могут применяться несколько разновидностей нагревательных элементов. Резистивный кабель для обогрева водосточных труб, имеет более простую конструкцию, которая, тем не менее, не лишена своих недостатков.

Саморегулирующийся кабель для водостоков

Основные из них, это некоторые ограничения, связанные с монтажом, а также необходимость в периодическом обслуживании. Также, из-за особенностей работы резистивного кабеля, расходуется несколько большее количество электричества. Например, нагреваются те места водостоков, в которых отсутствует какая-либо наледь.

Всех, вышеперечисленных минусов, полностью лишён так называемый саморегулирующийся кабель для водостоков или как его ещё называют «переменный». Его работа основана на полимерных изоляторах, которые в автоматическом режиме могут менять своё сопротивление в зависимости от температуры.

Обогрев водостоков и желобов

Саморегулирующийся кабель для водостока не только экономнее, но и эффективнее в эксплуатации. Когда наледь на водостоках и желобах отсутствует, он не работает, а когда она образуется, то система обогрева водостоков автоматически задействуется в работу.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Системы обогрева кровли и водостоков

Наверное, каждому из нас приходилось видеть наросты образовавшегося льда на кровельных свесах жилых помещений. Такие сосульки часто можно видеть на системе водостоков. Такое явление представляет опасность не только для водосточной системы и кровельного настила, но и для людей, проходящих под этими наростами льда.

Если на крыше или водостоке вашего дома каждый год наблюдается такое явление, то не стоит волноваться, так как в наше время существует много вариантов обогрева водостока. Применив такой способ обогрева, вы будете уверены в том, что в зимний период вода в трубе не замерзнет и не будет опасной для окружающих.

Причины образования льда

Существует две основных причины образования льда на крыше водостоков, а именно:

Разница ночных и дневных температур. Как правило, мы можем это увидеть в весенний период, когда солнечные лучи днем нагревают снег на крыше, в результате чего он тает и стекает в водосточный проем. Ночью, когда температура на улице падает, вода начинает замерзать и образовывает большие свисающие сосульки. В некоторых случаях система водостока не выдерживает нагрузок и ломается.
Эксплуатация теплой кровли. Большой популярностью пользуются мансардные крыши, как правило, такие крыши, обустроенные внутренним обогревом комнаты. Таким образом, из-за тепла в середине помещения и холодного воздуха снаружи, на кровельных краях крыши и водосточных трубах образуется конденсат, который способствует нарастанию льда в больших количествах. В теплых местах кровли снег будет таять и стекать в то место где он снова замерзнет и как вы уже догадались, он снова превратится в большие наросли сосулек.

Из-за этого многие владельцы жилых помещений решают установить греющий кабель для водостока. Система обогрева водостока способствует нормальному сливу воды даже в зимний период, а также предотвратит образование брыл льда на водосточной трубе.

Материалы необходимые для системы обогрева кровли и водостока

Для того чтобы установить греющую систему нужно закупить целый ряд элементов, без которых система не будет нормально функционировать. Вам понадобятся следующие материалы:

крепежные элементы;
щит управления, который состоит из таких элементов: устройство защитного отключения, трехфазный защитный автомат четырехполюсного контакта, сигнальной лампы, автомата для защиты управляющего термостата, однополюсный автомат, который будет служить защитой для каждой фазы;
терморегулятор. Кабельная система может регулироваться устройствами двух типов, таким как терморегулятор. Данным прибором включается система обогрева на заданную ему температуру. Как правило, нормальный диапазон устанавливается в районе от -8 до +3 градусов. Другой тип регулировки – это метеостанция. Этим компонентом можно не только устанавливать необходимую температуру, но и вычислять уровень осадков и таящего снега на крыше. В комплекте с температурным сенсором входит и датчик влажности. Хотя существуют такие метеостанции, которые оснащены не только сенсором таяния, но и сенсором осадков.

В том случае, когда потребитель решит воспользоваться кабельной системой с обычным терморегулятором, ему придется самостоятельно включать и выключать механизм при наличии и отсутствии осадков. Работая с метеостанцией процесс, будет полностью автоматизированной. Хозяевам не придется самостоятельно включать и выключать механизм. Однако если учитывать что второй вариант намного дороже предыдущего, то все его достоинства могут быть не столь важными, если вопрос стоит в экономии.

Принцип работы и устройство водосточного кабеля

Саморегулирующий нагревательный кабель осуществляет свою работу за счет гибкого нагревательного элемента. Кабель для обогрева водостоков – это двухжильный провод, изготовленный из меди, который покрыт оловянным сплавом. Для прочности вокруг данного кабеля напрессовывается термостойкая и пластичная пластмасса.

Кабель для обогрева системы водостока способен реагировать на перепады температуры. При низкой температуре матрица греющего кабеля выделяет тепло. Градус температуры зависит от температуры поверхности водостока.

Система обогрева кровли выполняет следующие функции:

Увеличивает срок эксплуатации кровли.
Обеспечивает нормальный отвод воды с крыши.
Снижает нагрузки на кровельное покрытие.
Снижает риск закупорки ледяных пробок в трубе водостока.
Устраняет ручной вариант очистки льда и снега с крыши.
Автоматизация подогрева крыши и водостока.

Нагревательный кабель для водостоков

Обогревающие кабеля различного типа регулировки разделяют на два типа таких как:

Резистивные кабели.
Саморегулирующие кабели.

Плюсы резистивного кабеля:

качественная теплоотдача;
экономичность. Цена этого кабеля существенно ниже предыдущего варианта;
необходимость низкого стартового поля.

Недостатки:

высокий расход электроэнергии;
в местах сплетения кабель может перегреться;
маленький эксплуатационный срок.

Как правило, резистивные кабеля применяются для обогрева кровли большой площади. Однако при финансовых возможностях данную систему можно установить на маленьком помещении.

Саморегулируемый кабель имеет свойство контролировать изменения температурного режима в зависимости от погодных условий. Благодаря такой функции хозяевам помещения не придется настраивать механизм после каждого изменения температурного режима.

Саморегулируемый кабель имеет такие достоинства:

Экономный расход электроэнергии.
Устойчивость при перегревании.
Легкий и удобный монтаж.
Длительный эксплуатационный срок.
Практичность. Кабель подойдет для крыши любого типа практически с любым наклоном и кровельными материалами.

В наше время производятся кабеля таких типов: бронированные кабеля двухжильного или двухжильного сечения, армированные кабеля двухжильного сечения и саморегулирующие кабели. Данные материалы отличаются между собой ценой, прочностью, устойчивостью к механическим воздействиям, пожаробезопасностью и так далее. Обо всех недостатках и достоинствах этого материала уточняйте у консультантов в магазине, которые обязаны предоставить вам эту информацию.

Обогрев кровли и водостоков. Технология установки

В первую очередь вам стоит определить те места, которые больше всего нуждаются в обогреве. Как правило, это те места, где накапливается талая вода, а также места, где зачастую образовываются наледи. Какие участки кровли больше всего нуждаются в обогреве?

Например, это могут быть желоба. В этом месте необходимо установить нагревающие кабеля в один или несколько нитей вдоль всего желоба. Трубы, отходящие от желобов, также нуждаются в качественном обогреве. В этих местах стоит проложить как минимум две нити. Главное – это утеплить входные отверстия, которые замерзают чаще всего. Ендова кровли также требует качественного обогрева. В этих местах кабель должен устанавливаться в нижнем и верхнем положении.

Для того чтобы на карнизе крыши не образовывались, наросли льда, необходимо провести кабельный обогрев, установленный в виде змейки. При укладке греющего кабеля для кровли следует учитывать поверхность, на которой будет укладываться кабель. Так как на жесткой поверхности на шаг змейки влияет кратность рисунка, а на мягкой кровли нужно учитывать силу мощности, которую кабель может выделить на один квадратный метр. Кабель должен укладываться, так чтобы на поверхности кровли не образовывались, холодны участки.

Возможно, вам интересно как правильно установить кабельный обогрев. Если вы решили установить систему обогрева самостоятельно тогда вам необходимо придерживаться следующих правил:

Для фиксирования кабеля в желоб нужно применять специальную ленту. Полосы ленты должны крепиться поперек кабеля, благодаря чему он будет жестко, держатся основы. В зависимости от типа кабеля шаг установки ленты может отличаться друг от друга. Например, саморегулирующий шнур нужно фиксировать с расстоянием в пятьдесят сантиметров, а резистивный шнур с расстоянием всего лишь в двадцать пять сантиметров. Для того чтобы зафиксировать ленту к желобку воспользуйтесь заклепками, а во избежание нарушению герметичности обработайте эти места герметиком.
Для крепления материала в водостоковых трубах используйте монтажную ленту. Если же высота трубы больше чем 6 м то кабельный обогрев необходимо соединять с тросом, который не позволит ему растянуться. Для крепления шнура возле окончания трубы применяется та же монтажная лента с заклепками.
Во время фиксации шнура к кровельному настилу примените герметик и ленту, о которой вы читали выше. Если вы устанавливаете обогрев кабеля для кровли мягкого типа, то примените специальные крепления, которые крепятся на саморезы или обычные гвозди. Такие места являются уязвимыми и через них может просачиваться дождевая вода, для того чтобы избежать такого явления нанесите на поверхность соответствующий слой герметика.
Проверьте целостность материалов, а также соответствует ли их длина вашему типу кровли.
Далее, устанавливается щит управления обогревающей системы.
Проверьте прибор защитного отключения.
Настройте терморегулятора на необходимую температуру и выполните пробный запуск.

На данном этапе работы связанные с обустройством и установкой обогревающей системы являются законченными. Таким образом, вы на многие годы забудете об основной проблеме замерзания водостока.

Заключение

Обогрев водостока – это надежно, долговечно и что самое главное безопасно. Следуйте тем советам, которые вы прочли в нашей статье и тогда ваша работа будет качественной и надежной.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Обогрев водостока: устройство и монтаж системы

Оглавление:Обогрев водостоков: устройство и элементы системыСистема обогрева водостоков: особенности монтажа

Установка системы обогрева крыши и ливнестоков – достаточно сложное, трудозатратное и требующее немалых капиталовложений дело. Поэтому отнестись к вопросу самостоятельного изготовления подобных систем нужно не то что со всей ответственностью, а очень и очень серьезно. Нужно изучить систему и ее устройство в целом, разобраться с каждым отдельно взятым элементом и его назначением, освоить навыки работы с электричеством и необходимыми инструментами и, естественно, разобраться со всеми тонкостями и нюансами монтажа. Именно этим мы и займемся в данной статье, в которой вместе с сайтом stroisovety.org изучим устройство подобных систем и проясним ситуацию с вопросом, как делается обогрев водостоков своими руками?

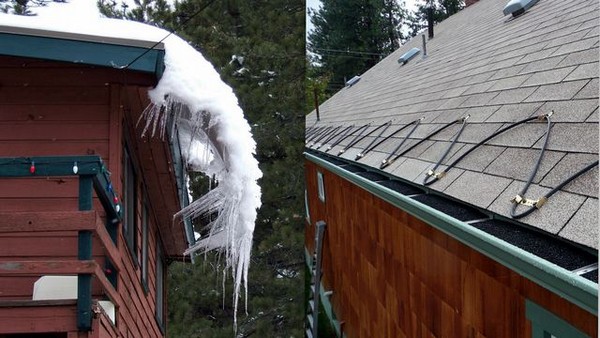

Кабельный обогрев водостоков фото

Обогрев водостоков: устройство и элементы системы

Изучение системы и входящих в нее элементов помогает разобраться с устройством и принципом работы той или иной полезной для человека вещи, чем, несомненно, является обогрев желобов и водостоков. Система эта несложная и состоит всего-навсего из шести отдельных элементов, которые и обеспечивают ее бесперебойную, а главное, экономичную работу.

Нагревательные кабели. Именно они отвечают за разогрев желобов и таянье льда в них. Существует два типа нагревательных кабелей, используемых в таких системах – резистивные и саморегулирующиеся. У последних, которые еще называют саморегулирующиеся кабели для водостоков, температура нагрева на разных участках может отличаться – это своего рода умный кабель, который нагревается больше там, где в этом имеется необходимость. Такой момент позволяет говорить о некоторой экономии электрической энергии.
Контроллер. Это устройство управляет работой всей системы – оно получает данные от трех типов датчиков и самостоятельно решает, включать подогрев водостоков или не включать. Это устройство полностью контролирует работу всей системы и имеет возможность программирования, благодаря чему достигается определенная экономия ресурсов.
Датчики трех типов – температурный, датчик осадков и датчик воды. Ориентируясь на сигналы этих трех устройство, которые размещаются в желобах на крыше и ливнестоках, контроллер системы принимает решение об оптимальных режимах работы.
Распределительные коробки – как правило, герметичные, так как устанавливаются они на крыше. В них осуществляется коммутация нагревательных и силовых кабелей питания (холодных проводов), идущих от контроллера.
Защитная автоматика. Стандартный вариант, рассчитанный на безопасную эксплуатацию системы. Все-таки она достаточно мощная. В качестве защиты выступает отдельный автоматический выключатель подачи электроэнергии и дифференцированное реле, которое необходимо для того, чтобы уберечь человека от поражения электрическим током.

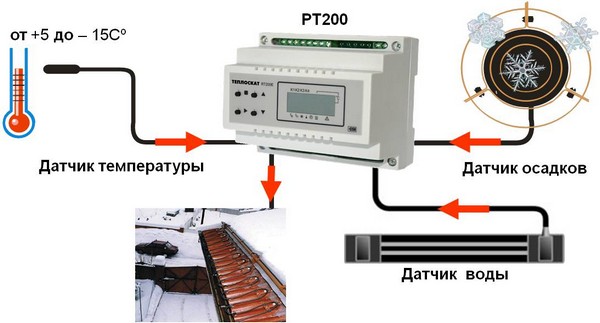

Система обогрева водостоков фото

В принципе, это вся система. Естественно, для ее монтажа понадобятся и другие материалы – к примеру, собрать обогрев водостоков своими руками без специального крепления для нагревательных кабелей никак не получится. Также не обойтись и без некоторого количества силовых проводов и всего прочего, связанного с работами по прокладке электрической проводки в доме.

В принципе, существуют и более простые по конструкции системы обогрева водостоков и крыши – для своей работы они используют только датчик снега, а полноценный программируемый контроллер заменен маленьким блоком управления. В большинстве случаев подобные системы предусматривают использование саморегулирующихся кабелей, поэтому полноценной экономии ресурсов от них ждать не следует.

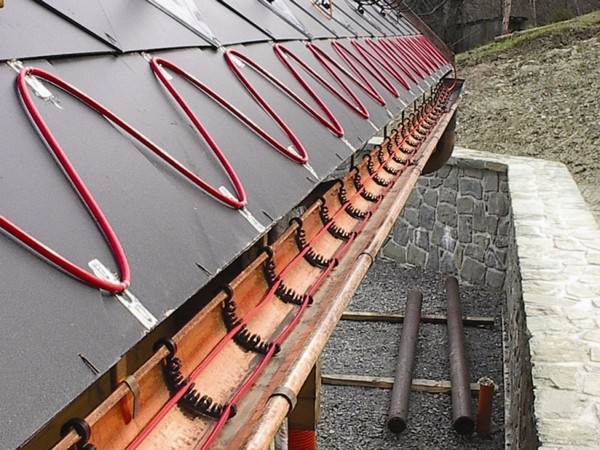

Монтаж обогрева водостоков фото

Система обогрева водостоков: особенности монтажа

Как ни крути, а не зная тонкостей и не владея нюансами сборки подобных систем подогрева, собирать их самостоятельно будет как минимум неразумно. Прежде чем приступать к работам, необходимо разобраться в каждой мелочи, которые порой оказывают огромное влияние на работоспособность системы. Рассмотрим этапы монтажа обогрева водостоков на наличие таких важных деталей.

Для начала нужно оборудовать место для автоматики – как правило, ее располагают внутри дома, в распределительном электрическом щитке. Сразу устанавливается защитная группа и контроллер. Здесь нюансов практически нет никаких, и кто знаком с разводкой электричества в доме, справится с этой работой, как говорится, в два счета. Контроллер подключается очень просто – он имеет специальные клеммы для подачи электропитания, для подключения нагревательных кабелей и датчиков различного формата. Все клеммы помечены значками, так что перепутать что-либо здесь попросту невозможно.
Дальше раскладываем и подключаем нагревательные кабели. Чтобы понять, как правильно разложить нагревательные элементы системы, условно весь ливнесток нужно разделить на четыре фрагмента – это воронки, желоба, сточные трубы и водоприемники. Все эти фрагменты в обязательном порядке должны быть нагреты. Начнем по порядку. Для начала опускаем петлю провода в водосточную трубу и крепим ее в водоприемнике – делаем это с помощью специальных зажимов из тонкой оцинкованной стали. Зажимы просто прикручиваются. Теперь поднимаемся выше и фиксируем кабели внизу водосточной трубы (насколько достанете) – провода нужно развести друг от друга на расстоянии до 50мм. Закрепить их необходимо с той стороны трубы, по которой обычно стекает вода (со стороны дома). Вылезаем на верх и проделываем ту же операцию у основания воронки. В идеале, если труба составная, ее нужно разобрать и сделать дополнительное промежуточное крепление. Теперь воронка – здесь кабели закручиваются кольцом по всему ее диаметру и, опять-таки, фиксируются зажимами. Дальше тянем их по желобу, по его боковой поверхности. Здесь их можно разделить и пустить один по одной стороне желоба, а другой по противоположной стороне. Все! Выводим кабели в герметичную коммутационную коробку и подключаем к специальным клеммам. Здесь следует отметить еще один момент – если кабельный обогрев водостоков осуществляется посредством саморегулирующегося провода, то его можно прокладывать не петлей, а одной жилой, которых может быть несколько – в таком случае концы кабеля нужно изолировать специальными заглушками.

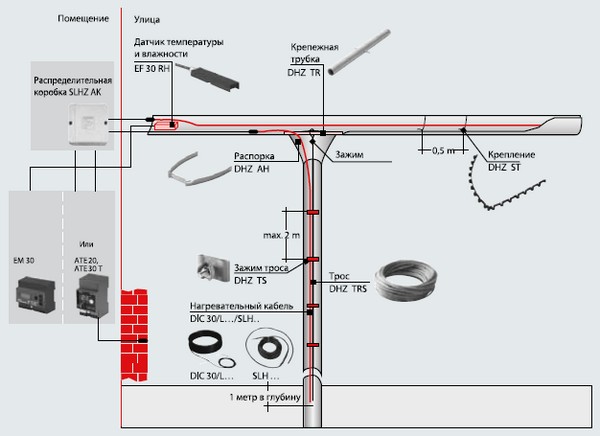

Обогрев водостоков своими руками фото
Теперь остается дело за малым – соединить распределительные коробки с контроллером обычными силовыми кабелями. Сначала они объединяются в небольшие группы (это если дом большой, и водостоков много), а потом уже эти группы (каждая в отдельности) подключается к контроллеру.

Вот и все. Рабочая часть готова и теперь остается только подсоединить датчики и проверить систему в работе. Датчики монтируются просто – по сути, это провод (при необходимости его можно всегда нарастить) с небольшим устройством на конце. Каждый тип датчиков устанавливается в определенном месте. Датчик воды укладывается в желоб в его самой нижней точке – там же монтируется и датчик температуры, если они не объединены в одном устройстве, что бывает достаточно часто. А датчик снега, как правило, монтируется на крыше дома. В принципе, это и все нюансы, с которыми придется столкнуться, выполняя монтаж обогрева водостоков – довольно несложный процесс, особенно если с ним капитально разобраться и прочитать инструкцию производителя.

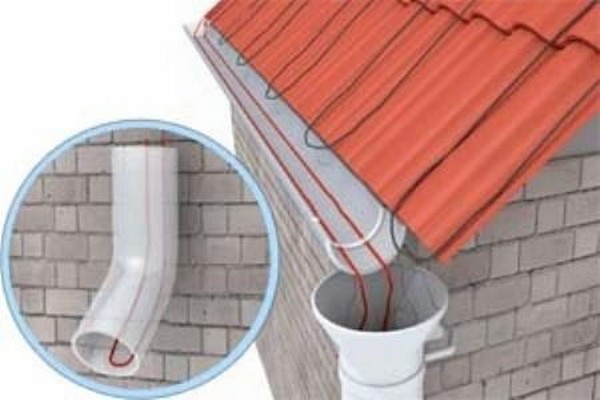

Обогрев водостока фото

И в заключение темы о том, как выполнить обогрев водостока, добавлю только одно – все ваши трудозатраты и финансовые вложения ничего не будут стоить, если попутно вы не сделаете систему обогрева кровли. Попросту говоря, в описанном выше устройстве не будет необходимости – ее смысл заключается в том, чтобы сопроводить растаявший на крыше снег и лед в дренажную систему, тем самым уберечь кровлю и ее элементы от разрушений, а также обезопасить себя от травм, связанных с падением с крыши сосулек и снега.

Автор статьи Александр Куликов

stroisovety.org

Обогрев водостока: устройство и монтаж системы

Установка системы обогрева крыши и ливнестоков – достаточно сложное, трудозатратное и требующее немалых капиталовложений дело. Поэтому отнестись к вопросу самостоятельного изготовления подобных систем нужно не то что со всей ответственностью, а очень и очень серьезно. Нужно изучить систему и ее устройство в целом, разобраться с каждым отдельно взятым элементом и его назначением, освоить навыки работы с электричеством и необходимыми инструментами и, естественно, разобраться со всеми тонкостями и нюансами монтажа. Именно этим мы и займемся в данной статье, в которой вместе с сайтом изучим устройство подобных систем и проясним ситуацию с вопросом, как делается обогрев водостоков своими руками?

Содержание:

Кабельный обогрев водостоков фото

Обогрев водостоков: устройство и элементы системы

Нагревательные кабели. Именно они отвечают за разогрев желобов и таянье льда в них. Существует два типа нагревательных кабелей, используемых в таких системах – резистивные и саморегулирующиеся. У последних, которые еще называют саморегулирующиеся кабели для водостоков, температура нагрева на разных участках может отличаться – это своего рода умный кабель, который нагревается больше там, где в этом имеется необходимость. Такой момент позволяет говорить о некоторой экономии электрической энергии.
Контроллер. Это устройство управляет работой всей системы – оно получает данные от трех типов датчиков и самостоятельно решает, включать подогрев водостоков или не включать. Это устройство полностью контролирует работу всей системы и имеет возможность программирования, благодаря чему достигается определенная экономия ресурсов.
Датчики трех типов – температурный, датчик осадков и датчик воды. Ориентируясь на сигналы этих трех устройство, которые размещаются в желобах на крыше и ливнестоках, контроллер системы принимает решение об оптимальных режимах работы.
Распределительные коробки – как правило, герметичные, так как устанавливаются они на крыше. В них осуществляется коммутация нагревательных и силовых кабелей питания (холодных проводов), идущих от контроллера.
Защитная автоматика. Стандартный вариант, рассчитанный на безопасную эксплуатацию системы. Все-таки она достаточно мощная. В качестве защиты выступает отдельный автоматический выключатель подачи электроэнергии и дифференцированное реле, которое необходимо для того, чтобы уберечь человека от поражения электрическим током.
Система обогрева водостоков фото

Обогрев водостока: устройство и монтаж системы

Монтаж обогрева водостоков фото

Система обогрева водостоков: особенности монтажа

Для начала нужно оборудовать место для автоматики – как правило, ее располагают внутри дома, в распределительном электрическом щитке. Сразу устанавливается защитная группа и контроллер. Здесь нюансов практически нет никаких, и кто знаком с разводкой электричества в доме, справится с этой работой, как говорится, в два счета. Контроллер подключается очень просто – он имеет специальные клеммы для подачи электропитания, для подключения нагревательных кабелей и датчиков различного формата. Все клеммы помечены значками, так что перепутать что-либо здесь попросту невозможно.
Дальше раскладываем и подключаем нагревательные кабели. Чтобы понять, как правильно разложить нагревательные элементы системы, условно весь ливнесток нужно разделить на четыре фрагмента – это воронки, желоба, сточные трубы и водоприемники. Все эти фрагменты в обязательном порядке должны быть нагреты. Начнем по порядку. Для начала опускаем петлю провода в водосточную трубу и крепим ее в водоприемнике – делаем это с помощью специальных зажимов из тонкой оцинкованной стали. Зажимы просто прикручиваются. Теперь поднимаемся выше и фиксируем кабели внизу водосточной трубы (насколько достанете) – провода нужно развести друг от друга на расстоянии до 50мм. Закрепить их необходимо с той стороны трубы, по которой обычно стекает вода (со стороны дома). Вылезаем на верх и проделываем ту же операцию у основания воронки. В идеале, если труба составная, ее нужно разобрать и сделать дополнительное промежуточное крепление. Теперь воронка – здесь кабели закручиваются кольцом по всему ее диаметру и, опять-таки, фиксируются зажимами. Дальше тянем их по желобу, по его боковой поверхности. Здесь их можно разделить и пустить один по одной стороне желоба, а другой по противоположной стороне. Все! Выводим кабели в герметичную коммутационную коробку и подключаем к специальным клеммам. Здесь следует отметить еще один момент – если кабельный обогрев водостоков осуществляется посредством саморегулирующегося провода, то его можно прокладывать не петлей, а одной жилой, которых может быть несколько – в таком случае концы кабеля нужно изолировать специальными заглушками.
Обогрев водостоков своими руками фото
Теперь остается дело за малым – соединить распределительные коробки с контроллером обычными силовыми кабелями. Сначала они объединяются в небольшие группы (это если дом большой, и водостоков много), а потом уже эти группы (каждая в отдельности) подключается к контроллеру.

Обогрев водостока фото

обогрев желобов и водостоков, особенности, технология крепления

Большая часть России относится к той территории, где зима длится четыре-пять месяцев, а то и все девять. Такие погодные условия являются серьёзным испытанием для кровли и водосточной системы всего строения. Особенно тяжело приходится при перепадах температуры между нулём. Поэтому обогрев водостоков является неотъемлемой частью строительных работ при возведении любого современного дома.

Особенности обогрева кровли

В России часто бывает так, что днём происходит оттепель, а ночью приходит мороз. В результате лёд скапливается в желобах, трубах и воронках водосточной системы. Все это провоцирует обледенение элементов кровли. Лёд разрушает кровлю и водосток. А главное, угрожает жизни и здоровью людей, так как наледь и сосульки, упав с большой высоты, могут нанести серьёзные травмы. Кроме того, зачастую страдают автомобили, припаркованные у домов. Ответственность за такие происшествия несут владельцы домостроений. Стоит отметить, что такая ответственность нередко бывает и уголовной.

Как избежать этих проблем? Можно, конечно, стабильно нанимать промышленных альпинистов для очистки кровли от снега и льда, но это практически невозможно делать каждый день. Есть ещё один вариант, который набирает всё большую популярность — автоматический обогрев желобов и водостоков. Если вы решили установить такую новинку, то очень важно делать это, не экономя на обогреве и самой кровли, иначе на карнизах останутся наледь и сосульки.

Обогрев кровли специалисты делят на два типа:

Обогрев холодной кровли.
Обогрев тёплой кровли.

Холодной крышей называется та, которая имеет чердачное помещение. В таком случае можно обойтись обогревом только водосточной системы. Кроме того, можно укладывать обогреватель с меньшей мощностью — 30−70 Вт на метр квадратный.

Тёплой крышей называют кровлю, которая проводит тепло наружу, что создаёт практически постоянное таянье снега и льда. В этом случае создаётся сильное обледенение карнизов и водостоков. Поэтому в обязательном порядке монтируется и обогрев самой кровли. Мощность обогрева так же увеличивается и может составлять до 200−250 Ватт на каждый квадратный метр.

Основные компоненты системы

Для обогрева крыши и водостоков самое широкое распространение получил электрический обогрев. Он помогает быстро ликвидировать проблему и защитить постройку от нежелательной наледи.

Рассмотрим его основные компоненты:

Распределительный блок. Это устройство выполняет функции коммуникации силовых и нагревательных элементов. В него могут входить — сигнальный и силовой кабель, муфты, предназначенные для соединения, которые так же обеспечивают герметичность, монтажный короб. Как правило, распределительный блок монтируют на крыше, значит, что он подвержен всем негативным факторам внешней среды. Именно поэтому специалисты рекомендуют максимально защищать его от попадания влаги и перегревания;
Датчики температуры, осадков и воды. Они выполняют функцию контроля состояния окружающей среды и расположены на крыше в желобах и водостоке. Данные от датчиков попадают в контроллер, который на основе этих цифр рассчитывает и контролирует включение/выключение системы;
Контроллер — компонент, «принимающий решение». Могут быть два типа — автоматический и полуавтоматический. Полуавтомат работает в диапазоне от +3 до -8 градусов, здесь необходимо участие человека. Автомат — сложная система, требующая программирования. Однако в нём есть существенный плюс — в этом случае автоматика сама контролирует таянье и водослив;
Щит управления. Блок управления всей системой, в который входят следующие элементы — трехфазный входной автомат, УЗО (устройство защитного отключения), контактор четырехполюсный, сигнальная лампа. Также нужно помнить об установке защитных автоматов и защиту термостата;
Для монтажа также понадобятся гвозди, саморезы, заклёпки, монтажная лента, трубки (термоусадочные).

С установкой такого оборудования отлично справятся профессионалы широкого спектра. Услуги можно заказать в проверенной компании. Что же касается самостоятельной установки, то здесь лучше не рисковать. Монтаж столь сложного оборудования своими руками может привести не только к нарушениям правил безопасности, но и вывести сложный механизм из строя, что приведет к дополнительным затратам.

Выбор греющего кабеля

Самым ответственным и нагруженным элементом системы обогрева водостоков является кабель. Обогрев осуществляется именно им.

Существует два вида кабеля:

Резистивный.
Саморегулирующийся.

Устройство резистивного кабеля очень понятное и простое — внутри него проходит лента из металла высокого сопротивления. При подаче напряжения лента моментально нагревается. К достоинствам этого вида кабеля относится простота эксплуатации и невысокая стоимость. Система, предполагающая использование резистивного кабеля, в обязательном порядке используется термостат.

Энергозатраты системы с данным видом кабеля во многом будут зависеть от точности настройки. По показателю энергоэффективности резистивный кабель уступает саморегулирующемуся. Профессионалы советуют использовать зональный резистивный кабель. Это такая разновидность кабеля, в котором используется нихром в качестве нагревательного элемента. К достоинствам этого типа кабеля также относятся долговечность и очень простой монтаж, который легко можно реализовать своими руками.

Более прогрессивным считается саморегулирующийся кабель. Устройство у него гораздо сложнее, по сравнению с резистивным. Внутри кабеля проходят два нагревательных элемента, вокруг них создается специальная матрица, которая контролирует температуру окружающей среды. Соответственно, чем теплее внешняя среда, тем меньше греется кабель и, наоборот, чем холоднее, тем сильнее будет обогрев.

Достоинств у такого кабеля много: экономия электроэнергии, не требуются термостаты, его можно резать (минимальная длина отреза 20 сантиметров), его можно как угодно скручивать, монтируется в любом месте.

Расчет системы обогрева

Обогрев водостоков требует некоторых расчётов. Эксперты советуют использовать для обогрева кабель крыши и водостока мощностью не менее 25−30 Ватт. Интересно, что эти же кабеля используются и в системах для быстрого напольного обогрева. Они так же считаются самыми мощными, практичными и долговечными.

Для расчёта системы берётся её максимальная активность. Это примерно от 11 до 33 процентов холодного времени года, для средней полосы это с середины осени до начала весны. В зависимости от климата этот период меняется.

Чтобы рассчитать параметры обогрева, необходимо знать показатели водосточной системы. К этим данным относятся диаметр трубы желоба и сечение вертикального водостока. Точно рассчитать нужный вам параметр системы помогут специальные интернет-сайты, куда закладываются параметры водослива. Однако лучше всего обратиться к специалистам, которые сделают необходимые расчёты и проведут монтаж обогрева водостоков.

Где укладывать греющий кабель

Кабеля обогрева укладываются в местах образования льда. Рекомендованная мощность при этом 250−300 Ватт на квадратный метр. На элементах кровли кабель, как правило, укладывается змейкой. Особое внимание при укладке необходимо уделить отсутствию мест с непрогревом, так как это приведёт к образованию льда. Внутри водосточных желобов укладывается две нити кабеля. В водосливной трубе, как правило, находится один нагревательный кабель. Также не стоит забывать и о водозаборных воронках, они нуждаются в максимально сильном обогреве.

Технология крепления системы

Самостоятельный монтаж сложных систем может привести к дальнейшим их частым поломкам. Поэтому такой важный этап в строительстве дома лучше передать в руки настоящим профессионалам.

Кратко остановимся на монтаже системы обогрева желобов и водостоков:

Разметка прокладки системы. Важно осмотреть места укладки кабелей, чтобы не было острых предметов, которые могут повредить кабель. При необходимости кабель разрезается и соединяется муфтами.
Крепление обогревающего элемента. Внутри желобов элемент крепится специальной монтажной лентой. При этом резистивный кабель крепится через 0,5 метра, а саморегулирующийся через 0,25. Лента фиксируется заклёпками, места крепления обрабатываются герметиком. Внутри водосточных труб можно использовать термоусадочную трубу. Если длина трубы более 6 метров, нагревательный элемент крепится к тросу, который снимет нагрузку. Внутри воронок элемент крепится герметиком или монтажной пеной. На кровле категорически запрещается использовать заклёпки, только монтажную пену или герметик.
Установка датчиков и монтажной коробки. Выбираем место установки коробки и устанавливаем датчики снега и воды. Датчики снега устанавливаются на крыше, а датчики воды в самой нижней точке желоба.
Монтаж автоматики в щите. Щит, как правило, устанавливают внутри помещения и подводят к нему все необходимые коммуникации.

Правильный монтаж позволит вам упростить собственную жизнь качественным обогревом водостоков. Он позволит не переживать за возможные последствия обрушений наледи с карнизов. Процесс установки обогрева желобов и водостоков достаточно трудоёмкий и требует специального навыка. Поэтому эту работу нужно доверить профессионалам или экспертам с большим опытом работы.

planken.guru
